Температура пайки пнд труб таблица: 【Таблица сварки ПНД и полиэтиленовых труб】

Сварка ПНД труб при минусовой температуре — ПРОСВАР на vc.ru

Монтировать трубопровод из ПНД может понадобиться зимой. Согласно правилам СНиП 3.04.01 в п. 3.61, работы с полиэтиленовыми трубами можно вести при температуре окружающего воздуха до -10 ⁰С. Но новички и даже мастера, привыкшие сваривать ПНД летом, часто допускают ошибки в таких условиях. Узнаем, как происходит сварка труб ПНД в помещениях и на открытом воздухе при отрицательных температурах. Это позволит создавать качественные сварочные соединения и сократить количество брака.

115 просмотров

Негативные факторы

Сразу оговоримся, что сварка труб ПНД зимой может происходить в любую погоду и в любом месте ― важно только понимать негативные факторы, и правильно от них защититься:

• Пониженная температура воздуха охлаждает трубу снаружи и изнутри, поэтому торцы могут плохо прогреться. Это приведет к образованию твердых включений, непрочному свариванию сторон. Возможны протечки жидкости по шву и низкое сопротивление на разрыв или преломление.
• Дождь и снег тоже снижают температуру пластика. К тому же вода затекает на расплавленный материал. Из-за контакта с нагретой поверхностью она начинает закипать. Бурление приводит к образованию пузырей, вспучиванию полиэтилена, некрасивому шву. Прочность такого соединения низкая.
• Даже если хорошо защитить свариваемые торцы труб от осадков и низкой температуры, ветер, задувающий с обратного конца трубопровода (размещенного на улице) будет охлаждать материал изнутри.

Складирование ПНД труб на улице зимой не только понижает общую температуру материала, но и содействует накоплению снега внутри (особенно во время метели). Если сварщик не заметит его и начнет работу, снег растает, потечет в зону сварки и охладит место соединения.

Подготовка труб ПНД для сварки зимой

Качество соединения полиэтиленовых труб при низкой окружающей температуре зависит от техники выполнения самой сварки и предварительной подготовки.

Свариваемые трубы необходимо очистить от снега внутри. Для этого заготовку устанавливают вертикально и обстукивают. Можно использовать строительный фен, чтобы разогреть трубы. От этого снег станет водой, которая стечет сама. В других ситуациях монтируют палатку. Внутри устанавливают тепловую пушку (газовую, дизельную или электрическую), которая повышает температуру. Остатки влаги на свариваемых торцах вытирают ветошью.

Если будет использоваться электромуфтовый сварочный аппарат, то наружный слой на соединяемых трубах зачищается на половину длины муфты. Это необходимо для удаления оксидной пленки, температура которой выше, чем у основного материала. Наружные торцы, выступающие из палатки на улицу, закрывают деревянными или резиновыми заглушками, чтобы внутрь не задувал холодный воздух. Тогда стык не будет охлаждаться. Если нет специальных заглушек, можно использовать полиэтиленовую пленку, фиксируемую скотчем (скотч лучше клеить не на трубу, а на пленку, чтобы не оставалось липких следов на торцах следующего стыка).

Если температура уличного воздуха до -10 ⁰С, можно обойтись без тепловой пушки, но палатка обязательна, когда идет дождь или падает снег. Даже при солнечной зимней погоде такое импровизированное сооружение защитит от ветра и охлаждения разогретого полиэтилена.

Сварка ПНД труб зимой

Сварка ПНД труб на улице при минусовой температуре нередко портит качество соединения, даже если придерживаться инструкции, поставляемой вместе со сварочным аппаратом. Дело в том, что температура нагрева и продолжительность контакта с зеркалом ТЭНа в документации к оборудованию устанавливается с учетом температуры окружающего воздуха +20 ⁰С. А когда на улице -15 ⁰ и ниже, эти характеристики нужно увеличивать.

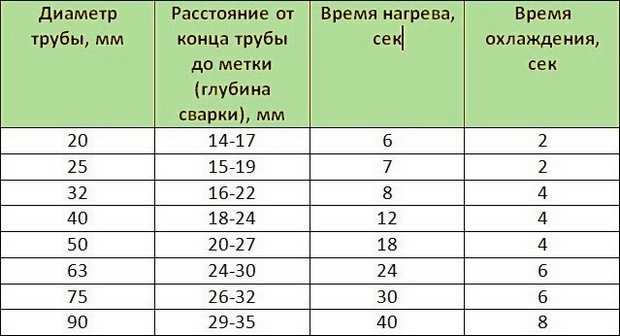

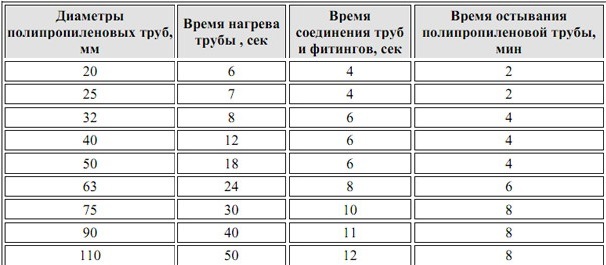

Точной таблицы изменения температуры и времени нагрева с учетом зимних условий нет. Мастера ориентируются по размеру грата. Это наплыв, образующийся при сведении сторон. Правильное значение грата установлено исходя из сечений трубы. Вот несколько примеров для разных заготовок.

Проведите пробную сварку, произвольно увеличив температуру нагрева или его продолжительность в зимнее время. По форме грата определите, необходимо ли корректировать выбранную тактику. Установленное в инструкции время остывания увеличивать не нужно, поскольку зимой этот процесс будет происходить быстрее.

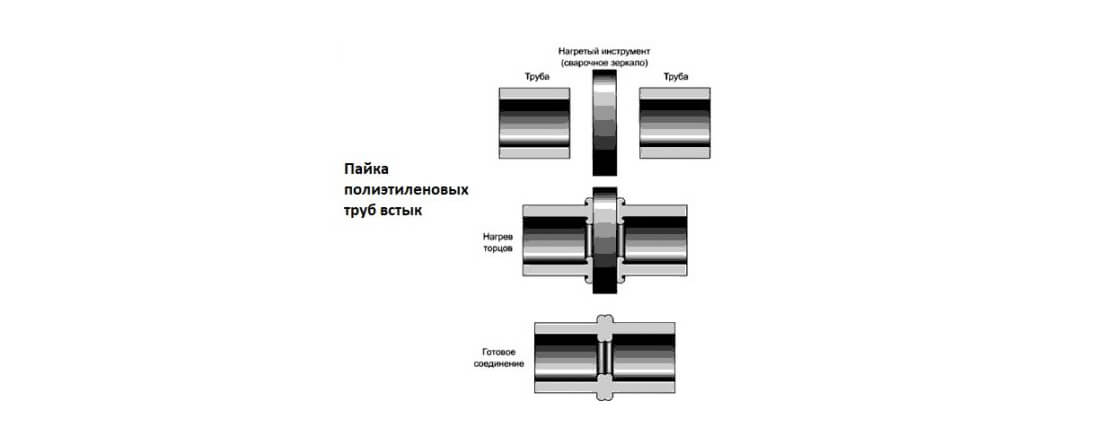

Используя стыковые сварочные аппараты для сварки ПНД труб, заготовки в месте соединения располагаются на центраторе и не контактируют с замерзшим грунтом. Это удобно и не требует дополнительных приспособлений. Если применяется электромуфтовая технология, следует выполнять сварку, укладывая трубы на деревянное основание. Торцы при этом висят в воздухе. В таком случае полиэтилен не будет охлаждаться от льда или снега под ногами.

Дополнительные советы

При объемных работах в зимний период (прокладка длинного трубопровода, газовой магистрали и пр.), планируйте меньшее количество стыков в день. Ведь дополнительное время будет уходить на разогрев торцов, предварительное очищение труб от снега, глушение наружных торцов и т. д. Учитывая эти дополнительные работы, составьте реальный график, чтобы рассчитать сроки монтажа. Тогда бригада не отстанет от плана.

Еще некоторые сварочные аппараты не могут работать при температуре ниже -10 ⁰С. У них срабатывает защитная система и они отключаются. Узнать допустимый температурный диапазон можно из инструкции оборудования. Купить сварочный аппарат для сварки ПНД труб, который сможет работать в любое время года можно в нашей компании «ПРОСВАР». У нас также можно пройти обучение по свариванию полиэтиленовых трубопроводов в зимнее время. Мы покажем все нюансы на практике и поделимся секретами мастеров.

Если предстоят объемные работы зимой, воспользуйтесь арендой оборудования в нашей компании. Есть услуга вызова сварочной бригады, которая приедет на указанное место со своими аппаратами, выполнит качественно работу и все уберет за собой. Чтобы проконсультироваться по вопросам выбора агрегатов для сварки ПНД зимой, договориться об обучении или нанять бригаду, звоните по номеру телефона 8 (800) 301-11-81.

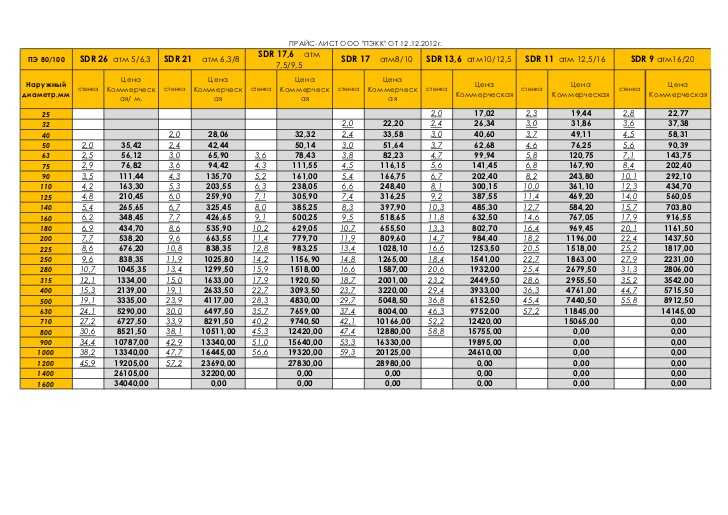

Таблица сварки полиэтиленовых труб. Блог ASSO.com.ua

   1 комментариев |

---

Содержимое

1. PE 100 (SDR 26)
2. PE 100 (SDR 21)
3. PE 100 (SDR 17)
4. PE 100 (SDR 13,6)
5. PE 100 (SDR 11)
6. PE80 (SDR 26)
7. PE80 (SDR 21)
8. PE80 (SDR 17)
9. PE80 (SDR 13,6)
10. PE80 (SDR 11)


---

PE 100 PN 6 (SDR 26)

Диаметр трубы (мм)	Толщина стенки (мм)	Давление сварки (бар)	Высота буртика (мм)	Время нагрева без давления, t2 (мин)	Время удаления нагревателя, t3 (сек)	Время увеличения давления, t4 (сек)	Время охлаждения, t5 (мин)	Общее время (мин)
75	2.7	0.65	0.8	1	8	5	4	5
90	3.3	0.95	0.8	1	8	6	5	6
110	4	1. 41	0.8	1	9	6	6	7
125	4.5	1.81	1	1	10	6	7	8
140	5.1	2.29	1	1	11	7	8	9
160	5.8	2.98	1.1	1	11	7	9	10
180	6.5	3.76	1.2	1	12	7	10	11
200	7.2	4.63	1.2	1	14	8	11	13
225	8.2	5.93	1.3	2	15	8	12	14
250	9.1	7.31	1.4	2	17	8	14	16
280	10.1	9.09	1.5	2	18	8	15	18
315	11. 4	11.54	1.6	2	11	11	17	20
355	12.9	14.71	1.8	3	11	11	19	22
400	14.5	18.63	2	3	11	11	22	25
450	16.3	23.56	2.1	3	11	11	24	28
500	18.1	29.07	2.3	4	11	11	27	31



PE 100 PN 8 (SDR 21)

Диаметр трубы (мм)	Толщина стенки (мм)	Давление сварки (бар)	Высота буртика (мм)	Время нагрева без давления, t2 (мин)	Время удаления нагревателя, t3 (сек)	Время увеличения давления, t4 (сек)	Время охлаждения, t5 (мин)	Общее время (мин)
75	3. 6	0.86	0.7	1	8	5	5	7
90	4.3	1.23	0.9	1	8	6	6	8
110	6.3	1.85	1	1	8	6	8	9
125	6	2.38	1.1	1	8	6	9	10
140	6.7	2.98	1.2	1	8	6	10	12
160	7.7	3.91	1.3	2	8	6	12	13
180	8.6	4.91	1.4	2	8	7	13	15
200	9.6	6.09	1.5	2	9	8	14	17
225	10.8	7.71	1.6	2	10	8	16	19
250	11. 9	9.44	1.7	2	11	8	16	21
280	13.4	11.91	1.8	3	11	8	20	23
315	15	15	2	3	12	9	23	26
355	16.9	19.05	2.2	3	14	9	25	29
400	19.1	24.25	2.4	4	15	10	29	33
450	21.5	30.71	2.7	4	17	10	32	37
500	23.9	37.93	2.9	5	18	10	36	41



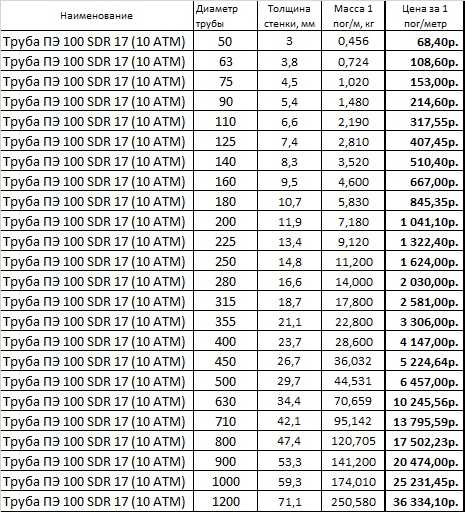

PE 100 PN 10 (SDR 17)

Диаметр трубы (мм)	Толщина стенки (мм)	Давление сварки (бар)	Высота буртика (мм)	Время нагрева без давления, t2 (мин)	Время удаления нагревателя, t3 (сек)	Время увеличения давления, t4 (сек)	Время охлаждения, t5 (мин)	Общее время (мин)
75	4. 5	1.06	0.8	1	8	5	7	8
90	5.4	1.52	1	1	8	6	8	9
110	6.6	2.27	1.2	1	8	6	10	11
125	7.4	2.9	1.2	1	8	6	11	13
140	8.3	3.64	1.3	2	8	6	12	14
160	9.5	4.77	1.5	2	8	6	14	16
180	10.7	6.04	1.6	2	8	8	16	18
200	11.9	7.46	1.7	2	9	8	18	21
225	13.4	9.45	1.8	3	10	9	20	23
250	14. 8	11.6	2	3	11	9	22	25
280	16.6	14.57	2.2	3	11	10	25	29
315	18.7	18.47	2.4	4	12	11	28	32
355	21.1	23.48	2.6	4	14	11	32	36
400	23.7	29.73	2.9	5	15	10	36	41
450	26.7	37.67	3.2	5	17	10	40	46
500	29.7	46.56	3.5	6	18	10	45	51



PE 100 PN 12,5 (SDR 13,6)

Диаметр трубы (мм)	Толщина стенки (мм)	Давление сварки (бар)	Высота буртика (мм)	Время нагрева без давления, t2 (мин)	Время удаления нагревателя, t3 (сек)	Время увеличения давления, t4 (сек)	Время охлаждения, t5 (мин)	Общее время (мин)
75	5. 6	1.3	1	1	8	5	8	10
90	6.7	1.86	1.2	1	8	6	10	12
110	8.1	2.75	1.3	2	8	6	12	14
125	9.2	3.55	1.4	2	8	6	14	16
140	10.3	4.45	1.5	2	8	6	15	18
160	11.8	5.83	1.7	2	8	6	18	20
180	13.3	7.39	1.8	3	3	8	20	23
200	14.7	9.08	2	3	9	8	22	25
225	16.6	11.53	2.2	3	10	9	25	29
250	18. 4	14.2	2.3	4	11	9	28	32
280	20.6	17.81	2.6	4	11	10	31	35
315	23.2	22.57	2.8	5	12	11	35	40
355	26.1	28.61	3.1	5	14	11	39	45
400	29.4	36.32	3.4	6	15	10	44	50
450	33.1	46	3.8	7	17	10	50	57
500	36.8	56.82	4.2	7	18	10	55	63

 PE 100   PN 16   (SDR11)

Диаметр трубы (мм)	Толщина стенки (мм)	Давление сварки (бар)	Высота буртика (мм)	Время нагрева без давления, t2 (мин)	Время удаления нагревателя, t3 (сек)	Время увеличения давления, t4 (сек)	Время охлаждения, t5 (мин)	Общее время (мин)
75	6. 8	1.55	1	1	8	5	10	11
90	8.2	2.24	1.3	2	8	8	12	14
110	10	3.33	1.5	2	8	8	15	17
125	11.4	4.32	1.6	2	8	8	17	20
140	12.7	5.39	1.8	3	8	8	19	22
160	14.6	7.08	2	3	8	8	22	25
180	16.4	8.94	2.1	3	8	11	25	28
200	18.2	11.03	2.3	4	9	11	27	31
225	20.5	13.97	2.6	4	10	10	31	35
250	22. 7	17.2	2.8	5	11	10	34	39
280	25.4	21.56	3	5	11	10	38	44
315	28.6	27.3	3.4	6	12	10	43	49
355	32.2	34.65	3.7	6	14	10	48	55
400	36.3	44.01	4.1	7	15	10	54	62
450	40.9	55.77	4.6	8	17	10	61	70
500	45.4	68.8	5.1	9	18	10	68	78



PE80 PN 5 (SDR 26)

Диаметр трубы (мм)	Толщина стенки (мм)	Давление сварки (бар)	Высота буртика (мм)	Время нагрева без давления, t2 (мин)	Время удаления нагревателя, t3 (сек)	Время увеличения давления, t4 (сек)	Время охлаждения, t5 (мин)	Общее время (мин)
75	2. 9	0.7	0.7	1	8	5	4	6
90	3.5	1.01	0.8	1	8	7	5	6
110	4.2	1.48	0.8	1	8	7	6	7
125	4.8	1.92	0.9	1	8	7	7	8
140	5.4	2.42	0.9	1	8	7	8	9
160	6.2	3.18	1	1	8	7	9	11
180	6.9	3.98	1.1	1	8	7	10	12
200	7.7	4.94	1.1	2	9	7	12	13
225	8.6	6.2	1.2	2	10	7	13	15
250	9. 6	7.69	1.3	2	11	8	14	17
280	10.7	9.61	1.4	2	11	8	16	19
315	12.1	12.22	1.5	2	12	9	18	21
355	13.6	15.48	1.7	3	12	9	20	23
400	15.3	19.62	1.9	3	12	9	23	26
450	17.2	24.81	2.2	3	13	9	26	30
500	19.1	30.62	2.5	4	13	9	29	33



PE80 PN 6 (SDR 21)

Диаметр трубы (мм)	Толщина стенки (мм)	Давление сварки (бар)	Высота буртика (мм)	Время нагрева без давления, t2 (мин)	Время удаления нагревателя, t3 (сек)	Время увеличения давления, t4 (сек)	Время охлаждения, t5 (мин)	Общее время (мин)
75	3. 4	0.81	0.7	1	8	5	5	6
90	4.1	1.17	0.8	1	8	7	6	7
110	5	1.75	0.8	1	8	7	8	9
125	5.7	2.27	0.9	1	8	7	9	10
140	6.4	2.85	0.9	1	8	7	10	11
160	7.3	3.72	1	1	8	7	11	13
180	8.2	4.7	1.3	2	8	7	12	14
200	9.1	5.79	1.4	2	9	7	14	16
225	10.2	7.3	1.5	2	10	7	15	18
250	11. 4	9.07	1.6	2	11	8	17	20
280	12.7	11.32	1.8	3	11	8	19	22
315	14.3	14.33	1.9	3	12	9	21	25
355	16.1	18.19	2	3	12	9	24	28
400	18.2	23.16	2.3	4	12	9	27	31
450	20.5	29.35	2.6	4	13	9	31	35
500	22.7	36.12	2.8	5	13	9	34	39

PE80 PN 8 (SDR 17)

Диаметр трубы (мм)	Толщина стенки (мм)	Давление сварки (бар)	Высота буртика (мм)	Время нагрева без давления, t2 (мин)	Время удаления нагревателя, t3 (сек)	Время увеличения давления, t4 (сек)	Время охлаждения, t5 (мин)	Общее время (мин)
75	4. 5	1.06	0.7	1	8	5	7	8
90	5.4	1.52	0.8	1	8	7	8	9
110	6.6	2.27	0.8	1	8	7	10	11
125	7.4	2.9	0.9	1	8	7	11	13
140	8.3	3.64	0.9	2	8	7	12	14
160	9.5	4.77	1	2	8	7	14	16
180	10.7	6.04	1.1	2	8	7	16	18
200	11.9	7.46	1.1	2	9	7	18	20
225	13.4	9.45	1.8	3	10	7	20	23
250	14. 8	11.6	2	3	11	8	22	25
280	16.6	14.57	2.2	3	11	8	25	29
315	18.7	18.47	2.4	4	12	9	28	32
355	21.1	23.48	2.6	4	12	9	32	36
400	23.7	29.73	2.8	5	12	9	36	41
450	26.7	37.67	3.2	5	13	9	40	46
500	29.7	46.56	3.5	6	13	9	45	51

PE80 PN 10 (SDR 13,6)

Диаметр трубы (мм)	Толщина стенки (мм)	Давление сварки (бар)	Высота буртика (мм)	Время нагрева без давления, t2 (мин)	Время удаления нагревателя, t3 (сек)	Время увеличения давления, t4 (сек)	Время охлаждения, t5 (мин)	Общее время (мин)
75	5. 6	1.3	1	1	8	5	8	10
90	6.7	1.86	1.2	1	8	8	10	12
110	8.1	2.75	1.3	2	8	8	12	14
125	9.2	3.55	1.4	2	8	8	14	16
140	10.3	4.45	1.5	2	8	8	15	18
160	11.8	5.83	1.7	2	8	8	18	20
180	13.3	7.39	1.8	3	8	8	20	23
200	14.7	5.56	2	3	9	9	22	25
225	16.6	7.07	2.2	3	10	9	25	29
250	18. 4	8.7	2.3	4	11	10	28	32
280	20.6	10.91	2.6	4	11	11	31	35
315	23.2	13.83	2.8	5	12	11	35	40
355	26.1	17.53	3.1	5	12	10	39	45
400	29.4	22.25	3.4	6	12	10	44	50
450	33.1	28.19	3.8	7	13	10	50	57
500	36.8	34.82	4.3	7	11	10	55	63

PE80 PN 12,5 (SDR 11)

Диаметр трубы (мм)	Толщина стенки (мм)	Давление сварки (бар)	Высота буртика (мм)	Время нагрева без давления, t2 (мин)	Время удаления нагревателя, t3 (сек)	Время увеличения давления, t4 (сек)	Время охлаждения, t5 (мин)	Общее время (мин)
75	6. 8	1.55	1.1	1	8	5	10	11
90	8.2	2.24	1.3	2	8	8	12	14
110	10	3.33	1.5	2	8	8	15	17
125	11.4	4.32	1.6	2	8	8	17	20
140	12.7	5.39	1.8	3	8	8	19	22
160	14.6	7.08	2	3	8	8	22	25
180	16.4	8.94	2.1	3	8	8	25	28
200	18.2	11.03	2.3	4	9	9	27	31
225	20.5	13.97	2.6	4	10	9	31	35
250	22. 7	17.2	2.8	5	11	10	35	39
280	25.4	21.56	3	5	11	11	39	44
315	28.6	27.3	3.4	6	12	11	43	49
355	32.2	34.65	3.9	6	13	10	48	55
400	36.3	44.01	4.3	7	14	10	54	62
450	40.9	55.77	4.6	8	14	10	61	70
500	45.4	68.8	5.1	9	14	10	68	78

---
