Теплоотдача алюминиевых радиаторов отопления таблица

Содержание

1. Сравнение радиаторов отопления по таблице теплоотдачи
2. Радиатор отопления, сравнение нескольких видов
3. Важные аспекты выбора радиатора
4. Пояснения сравнительных величин приборов отопления
5. Как правильно сделать расчет тепловой мощности
6. Теплоотдача алюминиевого радиатора
7. Сравнение радиаторов отопления по теплоотдаче
8. Как правильно рассчитать реальную теплоотдачу батарей
9. Порядок расчета
10. Сравнение по тепловой мощности
11. Сравнение по другим характеристикам
12. Заключение
13. Рекомендуем:

Сравнение радиаторов отопления по таблице теплоотдачи

На стадии проекта дома выбираются радиаторы отопления помещений. В частном строительстве часто это право передается владельцу дома. Как выбрать необходимый радиатор: чугунный, биметаллический, алюминиевый? Не всегда в выборе преобладает здравый смысл и реальные данные приборов отопления, перевешивает экономическая составляющая стоимости дома. Не всегда что дешево, правильный выбор, постараемся раскрыть параметры теплоотдачи разных радиаторов.

Радиатор отопления, сравнение нескольких видов

Основной характеристикой отопительного устройства является теплоотдача, это способность радиатора создать тепловой поток необходимой мощности. Выбирая отопительное устройство, надо понимать, что для каждого из них существуют определенные условия. при которых создается указанный в паспорте тепловой поток. Основными радиаторами выбора в отопительных системах являются:

1. Секционный чугунный радиатор.
2. Алюминиевый прибор отопления.
3. Биметаллические секционные приборы отопления.

Сравнивать разного вида отопительные устройства будем по параметрам, которые влияют на их выбор и установку:

• Величина тепловой мощности прибора отопления.
• При каком рабочем давлении. происходит эффективное функционирование прибора.
• Необходимое давление для опрессовки секций батареи.
• Занимаемый объем теплового носителя одной секцией.
• Какой вес отопительного прибора.

Необходимо отметить, что в процессе сравнения не стоит учитывать максимальную температуру теплового носителя, высокий показатель этой величины разрешает применение этих радиаторов в жилых помещениях.

В городских тепловых сетях всегда разные параметры рабочего давления теплового носителя, этот показатель надо учитывать, выбирая радиатор, а также параметры испытательного давления. В загородных домах, в поселках с коттеджами теплоноситель почти всегда ниже показателя в 3 Бар. но в городской черте централизованное отопление подается с давлением до 15 Бар. Повышенное давление необходимо, так как много зданий с большим количеством этажей.

Важные аспекты выбора радиатора

Выбирая радиатор надо помнить о гидравлическом ударе, который происходит в сетях централизованного отопления при первых запусках системы в работу. По этим причинам не каждый радиатор подходит для этого вида систем отопления. Теплоотдачу прибора отопления желательно проводить с учетом характеристик прочности отопительного устройства.

Важными показателя выбора радиатора являются его вес и вместимость теплового носителя, особенно для частного строительства. Емкость радиатора поможет в расчетах нужного количества теплового носителя в системе частного отопления, провести расчет расходов на энергию нагрева его до необходимой температуры.

Необходимо при выборе отопительных устройств учитывать и климатические условия региона. Радиатор крепится обычно к несущей стене, по периметру дома располагаются приборы отопления, поэтому их вес необходимо знать для расчета и выбора способа креплений. В качестве сравнений теплоотдачи радиаторов отопления таблица, в ней приводятся данные известной компании RIFAR. выпускающие отопительные устройства из биметалла и алюминия, а также параметры чугунных приборов отопления марки МС-410.

Алюминиевый от.прибор межосевое 500 мм.

Алюминиевый от.прибор межосевое 350 мм.

Пояснения сравнительных величин приборов отопления

Из представленных выше данных, видно, что наиболее высоким показателем теплоотдачи обладает биметаллическое отопительное устройство. Конструктивно такой прибор представлен компанией RIFAR в ребристом алюминиевом корпусе. в котором располагаются металлические трубки, вся конструкция крепится сварным каркасом. Этот вид батарей ставится в домах с большой этажностью, а также в коттеджах и частных домах. К недостатку этого вида отопительного устройства относится его дороговизна.

Более востребованы алюминиевые отопительные приборы, у них на немного ниже параметры теплоотдачи, но стоят значительно дешевле биметаллических устройств отопления. Показатели испытательного давления и рабочего позволяют этот вид батарей устанавливать в зданиях без ограничения этажности.

Важно! Когда этот вид батарей ставится в домах с большим количеством этажей, рекомендуется иметь собственную котельную станцию, в которой есть узел водоподготовки. Это условие предварительной подготовки теплоносителя связано со свойствами алюминиевых батарей. они могут подвергаться электрохимической коррозии, когда он поступает в некачественном виде через центральную сеть отопления. По этой причине отопительные приборы из алюминия рекомендуется ставить в отдельных системах отопления.

Чугунные батареи в этой сравнительной системе параметров значительно проигрывают, у них низкая теплоотдача, большой вес отопительного прибора. Но, несмотря на эти показатели, радиаторы МС-140 пользуются спросом населения, причиной которого являются такие факторы:

1. Длительность безаварийной эксплуатации, что важно в отопительных системах.
2. Стойкость к негативному воздействию (коррозии) теплового носителя.
3. Тепловая инерционность чугуна.

Данный вид устройств отопления работает более 50 лет, для него нет разницы в качестве подготовки теплового носителя. Нельзя их ставить в домах, где, возможно, высокое рабочее давление сети отопления, чугун не относится к прочным материалам.

Как правильно сделать расчет тепловой мощности

Грамотное обустройство системы отопления в доме не может обойтись без теплового расчета мощности отопительных устройств необходимых для обогрева помещений. Существуют простые проверенные способы расчета тепловой отдачи отопительного прибора. необходимой для обогрева комнаты. Здесь также учитывается расположение помещения в доме по сторонам света.

Что надо знать для расчета тепловой мощности:

• Южная сторона дома обогревается на метр кубический помещения 35 Вт. тепловой мощности.
• Северные комнаты дома на метр кубический обогреваются 40 Вт. тепловой мощности.

Для получения общей тепловой мощности необходимой для обогрева помещений дома надо реальный объем комнаты умножить на представленные величины и сложить их по количеству комнат.

Важно! Представленный вид расчета не может быть точным, это укрупненные величины, ими пользуются для общего представления необходимого количества отопительных приборов.

Расчет биметаллических устройств отопления, а также алюминиевых батарей проводится исходя из параметров указанных в паспортных данных изделия. По нормативам секция такой батареи равняется 70 единицам мощности (DT).

Что это такое, как понимать? Паспортный тепловой поток секции батареи может быть получен при соблюдении условия подачи теплового носителя с температурой 105 градусов. Для получения в обратной системе отопления дома температуры 70 градусов. Начальная температура в комнате принимается за 18 градусов тепла.

Важно! Надо понимать, что данные для батарей показаны, когда теплоноситель нагрет до 105 градусов. что в реальных системах бывает редко, означает и меньшую теплоотдачу. Для расчета реального теплового потока надо определить величину DT, это делается при помощи формулы:

DT= (температура носителя подачи + температура носителя обратки)/2, минус комнатная температура. Затем данные в паспорте изделия умножить на коэффициент поправочный, которые для разных значений DT приводятся в специальных справочниках. На практике это выглядит так:

• Система отопительная работает в прямой подаче 90 градусов в обработке 70 градусов, комнатная температура 20 градусов.
• По формуле получается (90+70)/2-20=60, DT= 60

По справочнику ищем коэффициент для этой величины, он равен 0,82. В нашем случае тепловой поток 204 умножаем на коэффициент 0,82, получаем реальный поток мощности = 167 Вт.

• Автор: Дмитрий Сергеевич Кириллов

Теплоотдача алюминиевого радиатора

Если правильно выбрать тип отопительного прибора, то его последующее использование не вызовет никаких существенных затруднений. Рассмотрим, какие параметры радиаторов действительно являются значимыми и что надо сделать, чтобы самостоятельно правильно произвести оснащение помещения выбранным оборудованием.

Общие параметры современных отопительных приборов

Вначале определим изделия, которые войдут в список для сравнительного анализа:

• Стальные радиаторы в виде наборов пластин сегодня применяются редко. Они не устраивают современных потребителей по эстетическим и техническим параметрам. Поэтому их мы изучать в данной статье не станем.
• Чугунные приборы. несмотря на солидный возраст такого конструкторского решения, высоко ценятся потребителями за надежность и долговечность. Некоторые новые модели таких изделий создаются с использованием элементов технологии художественного литья. Их не надо прятать за специальными декоративными экранами, так как они способны быть настоящими украшениями разных по стилю интерьеров.
• Алюминиевые радиаторы – самый массовый вид техники для отопления. Их необходимо изучить обязательно.
• Биметаллические приборы появились на рынке сравнительно недавно, но их популярность постепенно растет. В них гармонично использованы полезные свойства двух разных материалов.

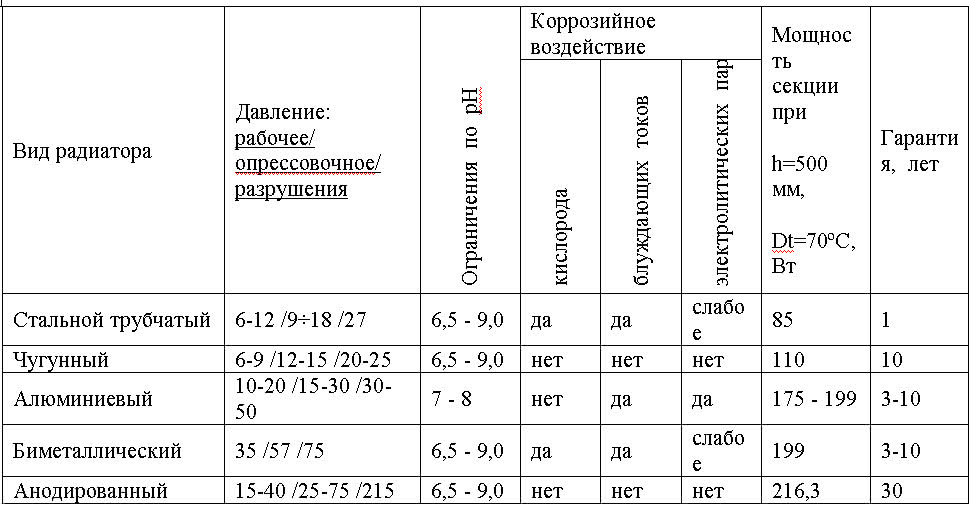

Следующая таблица содержит в себе основные параметры по отобранным видам радиаторов. Их объединяет то, что все они состоят из отдельных частей. Такая особенность позволяет создавать такой радиатор, мощность которого в точности будут соответствовать требованиям пользователя.

Следующие данные сгруппированы для изделий с разными расстояниями между осями секций (350 и 500 мм). Это сделано для того, чтобы сравнение было объективным.

Параметр/ вид прибора отопления

Какие критерии необходимо учитывать при выборе

Если использовать приведенные выше данные, то можно сделать вывод о наибольшей эффективности радиаторов, созданных из двух металлов. В них мощность единичной секции самая большая. Внутренний каркас, набор труб изготовлен из прочной стали. Внешняя оболочка – из легкого, хорошо проводящего тепло алюминия. Эти изделия действительно хороши. Их вполне можно использовать, как в городских многоэтажках, таки и в частных коттеджах. Но следует учитывать, что усложнение конструкции заставляет выбирать тщательно производителя, способного обеспечить безупречное качество. Такая продукция от известного бренда будет стоить дороже. Коррозийная устойчивость таких приборов определяется экспертами, как не высокая. Именно поэтому рекомендуется не удалять теплоноситель из них на длительное время.

Алюминиевые секции лишь немного уступают биметаллическим аналогам. Они стоят дешевле. Их легкий вес облегчает перевозку, монтаж, выполнение иных операций. Главными недостатками являются:

• низкая стойкость к кислотным растворам;
• возникновение электрохимической разрушительной коррозии при контакте с другими металлами;
• сравнительно быстрое образование газов внутри и необходимость регулярного удаления воздуха из системы.

Чугунные радиаторы менее иных чувствительны к качеству теплоносителя, его загрязненности механическими примесями. Их можно комбинировать с любыми трубами системы отопления без ограничений. Ограничениями для использования являются следующие факторы:

• высокая инерционность;
• крупный вес;
• низкая сопротивляемость гидравлическим ударам;
• сравнительно большой объем.

Как рассчитать систему отопления для определенного объекта недвижимости

Когда учтены все индивидуальные особенности, предстоит правильно рассчитать количество секций, которое необходимо для обогрева определенного помещения. Для этого можно использовать расчет, в котором на 1 куб. м. жилого помещения будет достаточно 40 Вт тепловой мощности (для южной стороны зданий можно уменьшить это значение на 4-6 Вт).

Этот параметр будет точен, если изоляция стен, пола и потолка соответствует современным требованиям. Разумеется, понадобится устранить щели и другие дефекты в оконных и дверных блоках. В кухне и других комнатах, где предполагается частое проветривание надо сделать небольшой запас количества секций (увеличить мощность на 15-20%).

Для более точного расчета надо учитывать специальные поправочные коэффициенты, которые приводят производители радиаторов отопления в технической документации. Дело в том, что указанные выше цифры справедливы для случая, когда теплоноситель в подающей магистрали имеет температуру +105°С, а в «обратке» – ровно +70°С. Такие значения при наличии индивидуального газового котла не используются. Более того, следует учитывать температуру окружающей среды.

Действительная теплоотдача алюминиевых и биметаллических радиаторов (мощность секции) может отличаться на десятки процентов в зависимости от конкретных условий эксплуатации. Именно поэтому, даже при расчете системы отопления с поправочными коэффициентами, практики-специалисты советуют увеличить полученное значение на 10-15%.

Не трудно сделать общий вывод о том, что для правильного выбора радиатора придется в каждом конкретном случае учитывать имеющиеся особенности объекта недвижимости, соответствующей инженерной системы. Так, например, высокая инерционность чугунного изделия может быть полезной. При отключении она гораздо дольше сохранит тепло по сравнению с иными батареями. Но такое изделие обладает слишком большим весом. Его трудно будет монтировать на стенах из газосиликатных блоков, в каркасных зданиях.

Мощность секции – важный, но не определяющий параметр. Для точного определения с покупкой радиатора необходимо внимательно изучать все упомянутые выше факторы.

Сравнение радиаторов отопления по теплоотдаче

Реальная теплоотдача радиаторов отопления различных видов продолжает служить предметом споров, что не утихают на различных интернет-площадках и форумах. Споры ведутся в контексте, какие из них лучшие по этому показателю, что в итоге оказывает влияние на выбор тех или иных приборов отопления пользователями. Поэтому есть смысл провести сравнение тепловой мощности радиаторов разных типов, оценив их реальную теплоотдачу. О чем и говорится в материале, представленном вашему вниманию.

Как правильно рассчитать реальную теплоотдачу батарей

Начинать надо всегда с технического паспорта, что прилагается к изделию производителем. В нем вы точно обнаружите интересующие данные, а именно — тепловую мощность одной секции либо панельного радиатора определенного типоразмера. Но не спешите восхищаться отличными показателями алюминиевых или биметаллических батарей, указанная в паспорте цифра — не окончательная и требует корректировки, для чего и нужно сделать расчет теплоотдачи.

Зачастую можно услышать такие суждения: мощность алюминиевых радиаторов самая высокая, ведь общеизвестно, что теплоотдача меди и алюминия – самая лучшая среди других металлов. У меди и алюминия наилучшая теплопроводность, это верно, но передача тепла зависит от многих факторов, о коих будет сказано далее.

Прописанная в паспорте отопительного прибора теплоотдача соответствует истине, когда разница между средней температурой теплоносителя (t подачи + t обратки)/2 и в помещении равна 70 °С. С помощью формулы это выражается так:

Для справки. В документации на изделия от разных фирм данный параметр может обозначаться по-разному: dt, Δt или DT, а иногда просто пишется «при разнице температур 70 °С».

Что означает, когда в документации на биметаллический радиатор написано: тепловая мощность одной секции равна 200 Вт при DT = 70 °С? Разобраться поможет та же формула, только надо в нее подставить известное значение комнатной температуры – 22 °С и провести расчет в обратном порядке:

Зная, что разность температур в подающем и обратном трубопроводах не должна быть больше 20 °С, надо определить их значения таким образом:

Теперь видно, что 1 секция биметаллического радиатора из примера отдаст 200 Вт теплоты при условии, что в подающем трубопроводе будет вода, нагретая до 102 °С, а в комнате установится комфортная температура 22 °С. Первое условие выполнить нереально, поскольку в современных котлах нагрев ограничен пределом 80 °С, а значит, батарея никогда не сможет отдать заявленных 200 Вт тепла. Да и редкий случай, чтобы теплоноситель в частном доме разогревали до такой степени, обычный максимум – это 70 °С, что соответствует DT = 38—40 °С.

Порядок расчета

Получается, что реальная мощность батареи отопления гораздо ниже заявленной в паспорте, но для ее подбора надо понимать, насколько. Для этого есть простой способ: применение понижающего коэффициента к начальной величине тепловой мощности нагревателя. Ниже представлена таблица, где прописаны значения коэффициентов, на которые надо умножить паспортную теплоотдачу радиатора в зависимости от величины DT:

Алгоритм расчета настоящей теплоотдачи отопительных приборов для ваших индивидуальных условий такой:

1. Определить, какая должна быть температура в доме и воды в системе.
2. Подставить эти значения в формулу и рассчитать свою реальную Δt.
3. Найти в таблице соответствующий ей коэффициент.
4. Умножить на него паспортную величину теплоотдачи радиатора.
5. Подсчитать число отопительных приборов, нужное для обогрева комнаты.

Для приведенного выше примера тепловая мощность 1 секции биметаллического радиатора составит 200 Вт х 0.48 = 96 Вт. Стало быть, для обогрева помещения площадью 10 м2 понадобится 1 тыс. Вт теплоты или 1000/96 = 10.4 = 11 секций (округление идет всегда в большую сторону).

Представленная таблица и расчет теплоотдачи батарей надо использовать, когда в документации указана Δt, равная 70 °С. Но бывает, что для разных приборов от некоторых фирм – производителей дается мощность радиатора при Δt = 50 °С. Тогда пользоваться этим способом нельзя, проще набрать требуемое количество секций по паспортной характеристике, только взять их число с полуторным запасом.

Для справки. Многие производители указывают значения теплоотдачи при таких условиях: t подачи = 90 °С, t обратки = 70 °С, t воздуха = 20 °С, что соответствует Δt = 50 °С.

Сравнение по тепловой мощности

Если вы внимательно изучили предыдущий раздел, то должны понимать, что на теплоотдачу очень влияют температуры воздуха и теплоносителя, а эти характеристики мало зависят от самого радиатора. Но есть и третий фактор — площадь поверхности теплообмена, а тут конструкция и форма изделия играет большую роль. Поэтому идеально сравнить стальной панельный обогреватель с чугунным затруднительно, их поверхности слишком разные.

Четвертый фактор, влияющий на теплоотдачу, — это материал, из коего изготовлен отопительный прибор. Сравните сами: 5 секций алюминиевого радиатора GLOBAL VOX высотой 600 мм отдаст 635 Вт при DT = 50 °С. Чугунная ретро батарея DIANA (GURATEC) такой же высоты и таким же числом секций сможет выдать только 530 Вт при тех же условиях (Δt = 50 °С). Эти данные опубликованы на официальных сайтах производителей.

Примечание. Характеристики алюминиевых и биметаллических продуктов с точки зрения тепловой мощности практически идентичны, сравнивать их нет смысла.

Можно попытаться провести сравнение алюминия со стальным панельным радиатором, взяв ближайший типоразмер, подходящий по габаритам. Упомянутые 5 алюминиевых секций GLOBAL высотой 600 мм имеют общую длину около 400 мм, что соответствует стальной панели KERMI 600х400. Выходит, что даже трехрядный стальной прибор (тип 30) выдаст лишь 572 Вт при Δt = 50 °С. Но надо учитывать, что глубина радиатора GLOBAL VOX составляет всего 95 мм, а панели KERMI – почти 160 мм. То есть, высокая теплоотдача алюминия дает о себе знать, что отражается на габаритах.

В условиях индивидуальной системы отопления частного дома батареи одинаковой мощности, но из различных металлов, работать будут по-разному. Поэтому и сравнение довольно предсказуемо:

1. Биметаллические и алюминиевые изделия быстро прогреваются и остывают. Отдавая больше теплоты за промежуток времени, они возвращают более холодную воду в систему.
2. Стальные панельные радиаторы занимают среднюю позицию, так как передают тепло не настолько интенсивно. Зато они дешевле и проще в монтаже.
3. Самые инертные и дорогие – это обогреватели из чугуна, им присущ долгий разогрев и остывание, из-за чего появляется небольшое запаздывание при автоматическом регулировании расхода теплоносителя термостатическими головками.

Из всего вышесказанного напрашивается простой вывод. Не суть важно, из какого материала изготовлен радиатор, главное, чтобы он был верно подобран по мощности и подходил пользователю во всех отношениях. А вообще, для сравнения не помешает ознакомиться со всеми нюансами работы того или иного прибора, а также где какой можно устанавливать.

Сравнение по другим характеристикам

Об одной особенности работы батарей – инертности – уже было упомянуто выше. Но для того чтобы сравнение радиаторов отопления было корректным, его надо производить не только по теплоотдаче, но и по другим важным параметрам:

• рабочему и максимальному давлению;
• количеству вмещаемой воды;
• массе.

Ограничение по величине рабочего давления определяет, можно ли устанавливать отопительный прибор в многоэтажных зданиях, где высота столба воды может достичь сотни метров. Кстати сказать, это ограничение не касается частных домов, где давление в сети не бывает высоким по определению. Сравнение по вместительности радиаторов может дать представление об общем количестве воды в системе, которое придется нагревать. Ну а масса изделия важна при определении места и способа его крепления.

В качестве примера ниже показана сравнительная таблица характеристик различных радиаторов отопления одинакового размера:

Примечание. В таблице за 1 единицу принят отопительный прибор из 5 секций, кроме стального, представляющего собой единую панель.

Заключение

Если провести сравнение более широкого круга производителей, то все равно выяснится, что по теплоотдаче и другим характеристикам первое место прочно удерживают алюминиевые радиаторы. Биметаллические обойдутся дороже, что не всегда оправдано, так как они лучше только по рабочему давлению. Стальные батареи – это скорее бюджетный вариант, а вот чугунные, наоборот, — для ценителей. Если не принимать во внимание советские чугунные «гармошки» МС140, то ретро радиаторы – самые дорогие из всех существующих.

Рекомендуем:

Какие краны лучше выбрать для радиаторов отопления Какие радиаторы отопления лучше выбрать — алюминиевые или биметаллические Кварцевый обогреватель для дома – решение вопроса или очередная проблема

Радиаторы и обогреватели > Сравнение радиаторов отопления по теплоотдаче

Источники: http://kotel.guru/radiatory/bimetall/sravnenie-radiatorov-otopleniya-po-tablice-teplootdachi.html, http://mynovostroika.ru/teplootdacha_aljuminievogo_radiatora, http://otivent.com/sravnenie-radiatorov-otopleniya-po-teplootdache





Как вам статья?

Технический паспорт радиаторы алюминиевые THERMOFIX

Содержание:

• Область применения
• Конструкция радиатора THERMOFIX
• Комплект поставки
• Условия транспортировки и хранения радиаторов
• Утилизация радиаторов отопления
• Технические характеристики алюминиевых радиаторов THERMOFIX
• Таблица поправочных коэффициентов для расчета мощности радиатора THERMOFIX
• Монтаж алюминиевого радиатора THERMOFIX
• Подключение радиатора к системе отопления
• Испытание внутренних санитарно-технических систем
• Эксплуатация и обслуживание радиатора
• Раздел радиаторы на официальном сайте THERMOFIX
• Каталог ассортимента алюминиевых радиаторов нашего интернет-магазина
• Скачать Технический паспорт алюминиевых радиаторов Thermofix в формате pdf

Область применения

Алюминиевые радиаторы THERMOFIX подходят для применения, как в индивидуальных, так и в центральных системах отопления.

В качестве теплоносителя могут использоваться вода и незамерзающие жидкости с pH = от 7 до 8.5. Содержание кислорода не более 20 мкг/л, взвешенных веществ не более 5 мг/л, общей жесткостью не более 7 мг-экв/л и максимальной температурой 110°С в соответствии с требованиями, приведенными в «Правилах технической эксплуатации электрических станций и сетей РФ» РД 34.20.501 (Минтопэнерго РФ М.1996).

Конструкция радиатора THERMOFIX

• Секции радиатора изготавливаются методом литья под давлением в соответствии с Европейскими нормативами, которые предусматривают использование алюминиевых сплавов EN 46000 и EN 46100, по стандартам EN 1676 и EN 1706.
• Секции собираются на стальных ниппелях с использованием специальных прокладок не содержащих асбест. Радиаторы после сборки подвергаются двойной окраске: первый слой краски наносится методом анафореза, обеспечивая равномерное покрытие всей наружной поверхности прибора; второй слой образуется нанесением эпоксидных полиэфирных порошков на наружные поверхности в электростатическом поле
• Цвет радиатора — белый (RAL 9016). Наружное покрытие выполнено согласно европейским требованиям по экологии и безопасно для потребителей — не выделяет вредных веществ при работе отопительного прибора.
• Точно рассчитанная толщина стенки вертикального канала и горизонтальных коллекторов секции, математически выверенная конфигурация внутренних ходов, высококачественный алюминиевый сплав, технология отливки секций, многократный контроль качеcтва после каждой операции и надёжный материал для прокладок обеспечивают повышенные прочностные качества радиаторов THERMOFIX.

Используйте оригинальные комплектующие марки THERMOFIX для гарантии надежной и долгосрочной эксплуатации радиатора.

Комплект поставки

1. Радиатор в пленке и фирменной ударопрочной упаковке.
2. Технический паспорт изделия с гарантийным талоном.

Условия транспортировки и хранения радиаторов

• Допускается любой вид транспортировки радиаторов при условии отсутствия механического воздействия, воздействия влаги и химических веществ, во время транспортировки.
• До эксплуатации радиаторы должны храниться в закрытых помещениях, в упаковке производителя, в условиях, исключающих механические воздействия, воздействие влаги и химических веществ.
• Производитель не несет ответственности за повреждения радиатора, вызванные нарушением условий транспортировки и хранения.

Утилизация радиаторов отопления

Утилизация радиаторов отопления (переплавка, захоронение, перепродажа) производится в порядке, установленном Законами РФ от 22.08.2004 г. № 122-ФЗ «Об охране атмосферного воздуха», от 10.01.2003 г. № 15-ФЗ «Об отходах производства и потребления», а также другими российскими и региональными нормами, актами, правилами, распоряжениями, принятыми для реализации указанных Законов.



Технические характеристики алюминиевых радиаторов THERMOFIX

Модель	AL-200-100	AL-350-80	AL-500-80	AL-500-100
Габаритные размеры, мм	270×78×96	420×80×78	570×76×78	560×76×96
Межосевое расстояние, мм	200	350	500	500
Масса секции, кг	0,56	0,65	0,81	0,83
Теплоотдача секции (при Δt=70 °С), Вт	80	97	123	130
Рабочее давление, Бар	16	16	16	16
Опрессовочное давление, Бар	24	24	24	24
Объем воды в секции, л	0,22	0,24	0,30	0,30




Таблица поправочных коэффициентов для расчета мощности радиатора THERMOFIX




ΔТ	40	45	50	55	60	65	70	75	80	85
К	0,48	0,56	0,65	0,73	0,82	0,91	1,0	1,1	1,2	1,3




Монтаж алюминиевого радиатора THERMOFIX



• Установку радиаторов должны выполнять только специалисты, имеющие лицензию на данный вид деятельности. При установке не должны использоваться радиаторы с явными дефектами. Установка осуществляется при помощи кронштейнов, на которые крепится радиатор.
• Монтаж алюминиевых литых секционных радиаторов производится согласно требованиям СНиП 3.05.01-85 «Внутренние санитарно-технические системы».
• Перед демонтажем старого радиатора во избежание подтопления помещения убедитесь в отсутствии теплоносителя в системе отопления (отключить стояк).
• Радиаторы устанавливают, не нарушая защитную полиэтиленовую пленку, которая снимается после окончания отделочных работ.
• Монтаж радиаторов ведётся только на подготовленных (оштукатуренных и окрашенных) поверхностях стен.
• На боковых секциях радиатора поверхность, с которой контактирует уплотнительная прокладка, окрашена. Для предупреждения утечек теплоносителя запрещается при монтаже производить зачистку этой поверхности наждачной бумагой или напильником.
• Для оптимальной теплоотдачи и обеспечения cервисного обслуживания радиатор следует устанавливать на следующем минимальном расстоянии (рисунок 1)




• При монтаже следует избегать невертикального положения секций, т.к. это ухудшает теплоотдачу и внешний вид радиатора. Установка перед радиатором декоративных экранов или закрытие его шторами приводит к ухудшению теплоотдачи и искажает работу термостата, в случае установки его на радиаторный вентиль.

• Для радиаторов до 12 секций используйте 2 кронштейна. Для радиаторов 12 и более секций используйте 3 кронштейна — 2 сверху и 1 снизу (рисунок 2).

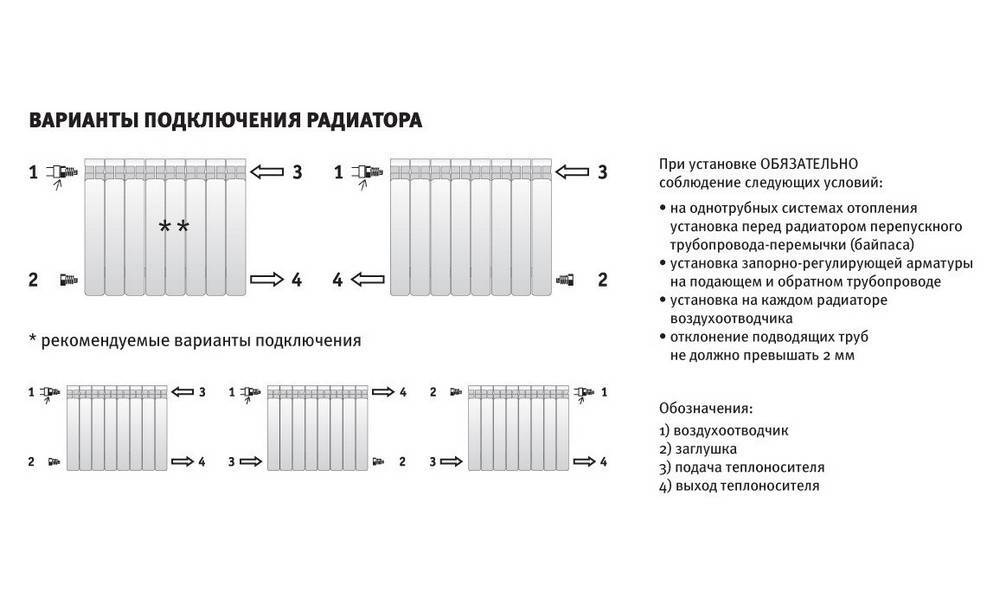

Подключение радиатора к системе отопления



• Радиатор подключается к трубопроводам с помощью специальных гаек-переходников (либо 1/2 дюйма, либо 3/4 дюйма).
• Во избежание аварии допустимо отклонение оси коллектора радиатора от подводящих труб не более 2° (рис. 4).
• Для возможности демонтажа радиатора на подающий и обратный трубопровод устанавливайте запорную или запорно-регулирующую арматуру.
• Если в момент покупки радиатора, Вы не знаете диаметр Ваших труб, используйте оригинальный Универсальный монтажный набор THERMOFIX, который позволяет подключить радиатор к трубопроводу любого диаметра.
• Для удаления воздуха из радиатора в верхний коллектор обязательна установка воздухоотводчика (входит в состав Универсального монтажного набора).
• Для удаления воздуха необходимо периодически (несколько раз в год) вручную стравливать его с помощью специального ключа (рис. 5).

Испытание внутренних санитарно-технических систем



• По завершении монтажных работ должны быть выполнены испытания систем отопления в соответствии с требованиями СП 73.13330.2012 (актуализированная редакция СНиП 3.05.01-85)
• Гидростатическое испытание водяных систем и приборов отопления должно производиться под давлением равным 1,5 рабочего давления (прим. рис.6). По факту проведения испытаний составляется акт ввода системы и приборов отопления в эксплуатацию в установленной форме.







Эксплуатация и обслуживание радиатора




Эксплуатация системы отопления должна осуществляться в полном соответствии с нормами СП 60.13330.2012 и СП 73.13330.2012.

В процессе эксплуатации во избежание выхода радиатора из строя запрещается:


• отключать радиатор от системы отопления (перекрывать оба запорных вентиля на входе и выходе радиатора) за исключением случаев техобслуживания и демонтажа радиатора;
• резко открывать вентили отключенного от отопления прибора во избежание гидравлического удара;
• устанавливать радиатор в сеть горячего водоснабжения;
• использовать теплоноситель, не соответствующий требованиям, приведенным в настоящем Паспорте и в «Правилах технической эксплуатации электрических станций и сетей РФ» РД 34.20.501-95;
• спускать теплоноситель из сети отопления при перерывах в работе и остановке в летний период за исключением аварийных ситуаций и профилактических работ, но не более 15 дней в году;
• использовать трубы и радиаторы в качестве элементов электрических цепей, например, для заземления;
• самостоятельно осуществлять перекомпоновку радиаторов с целью уменьшения или увеличения количества секций, а также замену отдельных секций радиаторов;
• допускать детей к вентилям и воздушным клапанам, установленным на радиаторе.








Вернуться к списку

Анализ и оптимизация модуля теплоотвода моторного отсека автогрейдера | J. Термальные науки. англ. заявл.

Пропустить пункт назначения навигации

Научно-исследовательские работы

Лэй Го,

Цзин Ху

Информация об авторе и статье

Электронная почта: [email protected]

¹ Автор, ответственный за переписку. Электронная почта: [email protected]

J. Thermal Sci. англ. Заявка . март 2023 г., 15(3): 031015 (8 страниц)

№ статьи: ЦЭА-22-1407 https://doi.org/10.1115/1.4056677

Опубликовано в Интернете: 23 января 2023 г.

История статьи

Получено:

23 августа 2022 г.

Пересмотрено:

4 января 2023 г.

Принято:

4 января 2023 г.

Опубликовано:

23 января 2023 г.

• Взгляды
  • Содержание артикула
  • Рисунки и таблицы
  • Видео
  • Аудио
  • Дополнительные данные
  • Экспертная оценка
• Делиться
  • Facebook
  • Твиттер
  • LinkedIn
  • MailTo

• Иконка Цитировать Цитировать

• Разрешения

• Поиск по сайту

Ссылка

Гуо Л. и Ху Дж. (23 января 2023 г.). «Анализ и оптимизация модуля отвода тепла в моторном отсеке автогрейдера». КАК Я. J. Тепловые науки. англ. Заявка . март 2023 г.; 15(3): 031015. https://doi.org/10.1115/1.4056677

Скачать файл цитаты:

• Рис (Зотеро)
• Менеджер ссылок
• EasyBib
• Подставки для книг
• Менделей
• Бумаги
• Конечная примечание
• РефВоркс
• Бибтекс
• Процит
• Медларс
панель инструментов поиска

Расширенный поиск

Abstract

Для решения задачи оплавления тепла в центре вращения вентилятора системы принудительного конвекционного охлаждения моторного отсека в данном исследовании создана расчетная модель поля внешнего течения модуля охлаждения моторного отсека. Затем он использовал метод численного моделирования CFD для расчета и анализа характеристик теплового потока существующего радиатора и сравнения их с экспериментальными результатами. Соответственно, была найдена область, где произошел тепловой рефлюкс, и причина теплового рефлюкса. Существующая схема теплоотвода была пересчитана с использованием модели вторичного теплоотвода, а также предложена оптимизированная и усовершенствованная схема с введением конструкции конуса дефлектора для исключения теплового оплавления. Результаты исследования показали, что модель вторичного отвода тепла более точно описывает проблему оплавления моторного отсека, организация теплового потока усовершенствованной конструкции более рациональна, а распределение температуры более равномерное. Более того, теоретический эффект рассеивания тепла улучшенной конструкции был более чем на 10% выше, чем у существующей конструкции.

Раздел выпуска:

Исследовательские работы

Ключевые слова:

моторный отсек, охлаждение, CFD, оптимизация, принудительная конвекция, теплообменники, усиление теплообмена, теплофизические свойства

Темы:

Охлаждение, Рассеивание энергии, Двигатели, Нагревать, Поток (Динамика), Оптимизация, Температура

References

1.

Che Sidik

,

N. A.

,

Witri Mohd Yazid

,

M. N. A.

, and

Mamat

,

R.

,

2017

, «

Последние достижения в области наножидкостей в системе охлаждения двигателя

»,

Renewable Sustainable Energy Rev.

,

75

6

(

003

), стр.

137

–

144

.

2.

Jamroziak

,

K.

,

Kwasniowski

,

S.

,

Kosobudzki

,

M.

, and

Zajac

,

С.

,

2019

, “

Анализ теплообмена в силовом агрегате дорожного транспортного средства с ретардером

»,

Эксплоат. Низаводн. Техническое обслуживание Надежность.

,

21

(

4

), стр.

577

–

584

3 90.

3.

Chougule

,

S. S.

и

Sahu

,

S. K.

,

2014

, «

Thermal Performance of Automobilitor Radiator nanOtliudE-nanotluid Экспериментальное исследование

”,

ASME J. Therm. науч. англ. заявл.

,

6

(

4

), с.

041009

.

4.

Liu

,

Y.

,

Zhou

,

D. S.

, and

Zhang

,

H. G.

,

2007

, “

Динамическая имитационная модель системы охлаждения двигателя внутреннего сгорания автомобиля

»,

Китай. Междунар. Сгорел. Двигатель инж.

,

28

(

3

), стр.

49

–

51

.

5.

Peyghambarzadeh

,

S. M.

,

Hashemabadi

,

S. H.

,

Jamnani

,

M. S.

, and

Hoseini

,

S. M.

,

2011

, «

Улучшение охлаждающей способности автомобильного радиатора с помощью Al ₂ O ₃ / Water Nanofluid

Appl»,

3 Терм.

англ.

,

31

(

10

), стр.

1833

–

1838

3 .

6.

Хуанг

,

В. Л.

,

Чжан

,

G. D.

и

GUO

,

J. Z.

,

2017

, «

Производительность мультифанного радиатора для автомобильных двигателей

,»

J. Wuhan Univ. науч. Техн.: Нац. науч. Эд.

,

40

(

1

), стр.

65

–

69

3

7.

Ли

,

С. Х.

,

Hur

,

N.

и

Kang

,

S.

,

2014

, «

Эффективный метод для прогнозирования теплопередача в автомобильной энергетической системе

»,

J. Mech. науч. Технол.

,

28

(

1

), стр.

145

–

155

3 90.

8.

Kulkarni

,

A.

,

Ballal

,

Y.

и

Bagi

,

S.

,

9000 2015

,

S.

,

9000 2015 9000 2

,

S.

,

9000 2015

,

S.

,

9000 2015

,

,

S.

,

9000 2015

,

S.

,

9000 2015

,

.

Повышение производительности гидравлического силового агрегата за счет увеличения рассеивания тепла

”,

Междунар. Дж. Тренд Рез. Дев.

,

2

(

5

), стр.

361

–

364

.

9.

Zhang

,

S. Y.

и

GUO

,

X. Z.

,

2021

, «

. ”,

Мах. Дес. Произв.

,

364

(

6

), стр.

240

–

248

.

10.

Birbir

,

F.

,

Büyükaksoy

,

A.

, and

Chumachenko

,

V. P.

,

2002

, “

Анализ Винера-Хопфа двумерного коробчатого рупорного излучателя

”,

Int. Дж. Инж. науч.

,

40

(

1

), стр.

51

–

66

.

11.

Konev

,

В.

,

Polovnikov

,

E.

,

,

9

S.

и

Zakirzakov

,

G.

,

2017

, «

Расследование и разработка системы термической подготовки Гидраусной адвокации

0003

”,

IOP Conf. Сер.: Матер. науч. англ.

,

221

, с.

012001

.

12.

Guo

,

B.

,

Dell’orco

,

G.

, and

Liliana

,

T.

,

2016

, “

Теплогидравлический анализ контура водяного охлаждения компонентов ИТЭР 2B

»,

Дж. Фьюжн. Энергия

,

35

(

3

), стр.

335

–

340

3 9.

13.

Chen

,

J. S.

,

Zhang

,

Z. W.

, and

Liu

,

G. N.

,

2002

, “

Анализ тепловых характеристик двигателя автокрана определенного типа в условиях высокоскоростного холостого хода

»,

J. Hunan Univ. Нац. науч.

,

49

(

4

), стр.

177

–

185

3 90.

14.

Zhu

,

J. J.

и

Jie

,

S. L.

,

2021

, «

.

»,

Мах. Дес. Произв.

,

369

(

11

), стр.

287

–

291

3 .

15.

Siddiqui

,

M. A.

,

Khaliq

,

A.

, and

Kumar

,

R.

,

2021

, “

Предложение и анализ новой когенерационной системы охлаждения, работающей на тепле выхлопных газов двигателя HCCI, работающего на влажном этаноле

»,

Энергия

,

232

, с.

120954

.

16.

Pritish

,

R. P.

,

Srinath

,

V. E.

, and

Khai

,

N.

,

2013

, “

Многослойные мини-канальные и ребристые мини-канальные высокоэффективные конфигурации охлаждения для автомобильных инверторов — часть A: проектирование и оценка

”,

ASME J. Therm. науч. англ. заявл.

,

5

(

3

), с.

031010

.

17.

HAN

,

F.

,

GUO

,

H.

и

Ding

,

X.

92119211921192119292192921921192119292119211921192921192119211929219203

,

. “

Проектирование и оптимизация радиатора с жидкостным охлаждением для инвертора двигателя в электромобилях

»,

Заявл. Энергетика

,

291

, с.

116819

.

18.

Ozdemira

,

M. R.

,

Mahmoudb

,

M. M.

, and

Karayiannis

,

T. G.

,

2021

, “

Проточное кипение воды в прямоугольном металлическом микроканале

»,

Тепло. Передача. англ.

,

42

(

6

), стр.

492

–

516

3 90.

19.

GUO

,

L.

,

Zhang

,

S.

и

HU

,

J.

,

. “

Поток Кипение Характеристики теплопередачи двухфазного потока в микроканалах

”,

AIP Adv.

,

12

(

5

), с.

055219

.

20.

Minav

,

T.

,

Papini

,

L.

и

Ярф

,

A.

,

,

A.

,

A.

,

A.

,

A.

,

A.

9 «

Гидравлика с прямым приводом: что может пойти не так — термический анализ

,

XXII Международная конференция по электрическим машинам, 2016 г.

21.

Lin

,

K. T.

,

Shi

,

D.

,

Jog

,

M. A.

, and

Manglik

,

РМ

,

2020

, «

Общие корреляции для потери трения ламинарного потока и теплопередачи в простых прямоугольных ядрах с пластинками

,

(

12

), с.

121801

.

22.

Кармакар

,

А.

и

Ачарья

,

С.

,

2021

, “

Численное моделирование гидродинамики падающей пленки на круглых горизонтальных трубах

”,

Межд. К. Тепломассообмен

,

173

(

5

), стр.

121175

–

1102

23.

Нуньес

,

К.М.0002, и

Goodman

,

A.

,

2010

, «

Экспозиция ведущих среди работников по ремонту радиаторов автомобилей и их детей в Нью -Йорке

»,

. J. Ind. Med.

,

23

(

5

), стр.

763

–

777

3 90.

24.

Ли

,

Дж. В.

,

Ян

,

Z.

и

Duan

,

Y. Y.

,

2021

, «

Числовой моделирование моделирования одиночного пузырька и переноса тепла с учетом мульти-кар Кипячение воды в бассейне

»,

AIP Adv.

,

11

(

12

), с.

125207

.

25.

Choi

,

H.

,

LI

,

C.

и

Peterson

,

G. P.

,

2021

4044.

4444444444.

2021 9000.

2021 9000.

. Нанопузырьки: рост, коллапс и коалесценция

»,

ASME J. Тепло- и массообмен

,

143

(

10

), с.

102501

.

В настоящее время у вас нет доступа к этому содержимому.

25,00 $

Покупка

Товар добавлен в корзину.

Проверить Продолжить просмотр Закрыть модальный режим

Использование радиаторов с тепловыми насосами

Нажмите, чтобы увеличить изображение . Типичный двухпанельный радиатор передает тепло от протекающей через него горячей воды в помещение двумя совершенно разными способами. К прямым нагревом воздуха при контакте с металлическими поверхностями, а излучением от внешней поверхности металла.

Переключить на отопление дома тепловым насосом, а не газовым котлом, не совсем просто. Но гораздо проще, если можно продолжать использовать имеющиеся радиаторы.

Но тепловые насосы работают наиболее эффективно при циркуляции воды при более низких температурах – в идеале 40 °C или около того. Однако радиаторы не так хорошо работают при этих более низких температурах, поэтому в худшем случае может оказаться, что в дом будет передаваться недостаточно тепла, чтобы согреть его (и вас!).

В этой статье я решил объяснить, как работают радиаторы и как можно оценить, насколько хорошо они будут работать, когда вода, протекающая через них, имеет более низкую температуру.

Эта статья носит немного технический характер и включает в себя таблицы данных и математические формулы: извините .

Ключом к пониманию радиаторов является то, что радиаторы передают тепло в помещение с помощью двух совершенно разных физических механизмов:

• радиация
• конвекция.

А на самом деле конвекция вообще важнее излучения. Рассмотрим каждый механизм по очереди.

Как работают радиаторы: Излучение

Тепло, передаваемое излучением , происходит в основном от внешней панели, обращенной к помещению, а количество переданного тепла (в ваттах) определяется причудливой формулой.

Щелкните для увеличения.

Мощность 92 т.е. высота (м) x ширина (м)

1. Физическое свойство поверхности, известное как коэффициент излучения — обычно 0,9 для многих окрашенных поверхностей.
2. Разница между температурой поверхности радиатора и комнатной температурой. Но дело не только в простой разнице температур. Это зависит от разницы между 4-й степенью и абсолютными значениями температур.
3. Чтобы найти абсолютную температуру, нужно прибавить 273,15 К к температуре в градусах Цельсия. Таким образом, комнатной температуре 20 °C соответствует 293,15 К (кельвин) и температура подачи 50 °C соответствует 323,15 К

На приведенном ниже графике показана мощность, излучаемая передней поверхностью радиатора при различных температурах.

Щелкните для увеличения. Тепловое излучение от типичного радиатора с площадью поверхности чуть более одного квадратного метра. Повышение температуры поверхности с 30 °С до 40 °С приводит к дополнительной теплоотдаче в помещение на 57 Вт. Дальнейшее повышение температуры поверхности с 40 °С до 50 °С приводит к дополнительной теплоотдаче в помещение на 63 Вт.

Коэффициент излучения радиатора имеет максимальное значение, равное единице, поэтому его нельзя сильно увеличить по сравнению с его типичным значением 0,9.

Таким образом, чтобы излучать больше тепла от радиатора, нужно либо увеличить его площадь, либо температуру потока.

Принцип работы радиаторов: Конвекция

Тепло, передаваемое конвекцией , происходит на всех вертикальных нагреваемых поверхностях радиатора.

Щелкните для увеличения. Для радиатора с 2 обогреваемыми панелями конвекция создается на 4 вертикальных поверхностях.

Тепло передается за счет прямого контакта между воздухом и окрашенной поверхностью. Поскольку нагретый воздух имеет меньшую плотность, он становится плавучим и развивается самоподдерживающийся восходящий поток воздуха.

Трудно разработать точную формулу, описывающую процесс теплопередачи, но самые простые анализы предполагают, что теплопередача пропорциональна разнице температур между радиатором и помещением.

Однако, при более высоких перепадах температур скорость движущегося воздуха увеличивается, что дополнительно улучшает теплопередачу воздуха. Это приводит к небольшой нелинейной зависимости от температуры радиатора.

Конвективный и радиационный теплообмен можно рассчитать с помощью сложной математики на этом веб-сайте.

График ниже показывает количество энергии, передаваемой конвекцией с передней поверхности радиатора при различных температурах.

Щелкните для увеличения. Тепло , переданное конвекцией только от передней поверхности радиатора, сравнивается с теплом , излученным передней поверхностью того же радиатора, что и на предыдущем рисунке. Повышение температуры поверхности с 30°С до 40°С дает дополнительно 36 Вт конвективной теплоотдачи в помещение. Дальнейшее повышение температуры поверхности с 40 °С до 50 °С дает дополнительно 39 Вт конвективной теплоотдачи в помещение.

Однако даже однопанельный радиатор может передавать тепло конвективно с двух поверхностей (передней и задней). А двухпанельный радиатор может отводить тепло с 4-х поверхностей (спереди и сзади каждой панели).

И мы можем увеличить конвективный теплообмен дальше от радиатора, добавив больше вертикальных поверхностей для прохождения воздуха. Например, на рисунке ниже показана конструкция нескольких радиаторов Stelrad . Есть несколько дополнительных «гофрированных» ребер, длина которых превышает основную ширину радиатора.

Нажмите, чтобы увеличить. Это поперечные сечения радиаторов с разным количеством панелей и ребер. Все радиаторы имеют примерно одинаковую излучаемую мощность 317 Вт: это пропорционально площади лобовой части. Но общая выходная мощность составляет 1568 Вт для модели K1, 2155 Вт для модели P+, 2770 Вт для модели K2. Эта дополнительная мощность достигается за счет дополнительной конвективной теплопередачи от панелей и ребер, которые могут иметь гораздо большую площадь поверхности, чем панели. Все цифры предполагают расход воды 70 °C.

Резюме

Для однопанельного радиатора без ребер излучение и конвекция вносят примерно равный вклад в теплопередачу.

Но для более сложных радиаторов с дополнительными ребрами и панелями конвекция гораздо важнее для теплопередачи. Для радиатора K2 на рисунке выше конвективный теплообмен в 8 раз больше, чем лучистый теплообмен.

Физические модели теплопередачи слишком сложны, чтобы их можно было рассчитать для каждого типа радиатора. Таким образом, существует стандартная кривая, принятая для расчета общего (радиационного и конвективного) теплообмена для потока воды при более низких температурах.

Эта стандартная кривая показана пунктирной линией на рисунке ниже. Он достаточно хорошо соответствует физическим моделям, но предсказывает несколько более низкую тепловую мощность.

Щелкните для увеличения. Теплота передается конвекцией от четырех вертикальных поверхностей двухпанельного радиатора, а тепло излучается передней поверхностью того же радиатора. Их сумма показана черным цветом и стандартной кривой снижения номинальных характеристик 9.1471 показан пунктирной линией. При работе радиатора при температуре 70 °C (опасно жарко) общая тепловая мощность составляет 1072 Вт. Охлаждение поверхности до (примерно) почти на 50% снижает теплопередачу в помещение. При дальнейшем охлаждении до 40 °C снижение характеристик приближается к 70%. А использование температуры подачи 30 °C приведет к снижению теплопроизводительности на 85 % по сравнению с номинальной спецификацией радиатора.

Но итог прост . Номинальная тепловая мощность радиатора указана при условии, что в помещении температура 20 °C, а вода, протекающая через радиатор, имеет среднюю температуру 70 °C.

• Расчетная тепловая мощность при температуре подающей линии 50 °C снижается примерно на 50 % от стандартной мощности.
• Расчетная тепловая мощность при температуре подающей линии 40 °C снижается до ~30 % от нормативной мощности.
• Расчетная тепловая мощность при температуре подающей линии 30 °C снижается до ~15 % от нормативной мощности.

Стандартный коэффициент снижения номинальных характеристик F определяется с точностью до 1% по следующей формуле:

, где обе температуры выражены в градусах Цельсия.

Итак, какую температуру я должен установить для подачи горячей воды?

Трудно разобраться . Но я думаю, что процедура работает так.

• Сначала подсчитайте, сколько тепла требуется для обогрева дома в холодный зимний день. На юге Англии, где я живу, это обычно соответствует температуре наружного воздуха около -2 °C. Основываясь на моих еженедельных показаниях газового счетчика в самую холодную неделю прошлой зимы (средняя температура 0,2 °C), пиковая потребность в отоплении дома составляла около 72 кВтч/день, или около 3000 Вт9.0053
• Далее рассматриваются все радиаторы и измеряются их высота и ширина. Анализируя данные Stelrad примерно для 40 различных размеров радиаторов, я увидел, что:
  • Радиаторы типа К1 имеют номинальную мощность около 1600 Вт на квадратный метр,
  Тип
  • K2 рассчитан примерно на 2800 Вт на квадратный метр.
  • Тогда я предположил, что мои старые однопанельные радиаторы без оребрения будут давать примерно 700 ватт на квадратный метр.
• Сбор всех данных Я подошел к такому же столу.

Щелкните для увеличения. Анализ всех радиаторов в доме, оценивая сначала их «стандартную мощность», а затем их мощность при температуре подачи 40 °C.

• Из этой таблицы следует, что при температуре подачи 40 °C радиаторы должны выдавать 3214 Вт тепла, что примерно соответствует 3000 Вт, требуемым в самую холодную погоду.

Поэтому я надеюсь, что мои существующие радиаторы будет нормально работать с новой тепловой пластиной при достаточно низкой температуре подачи 40 °C.

Согласно спецификации моего Vaillant Arotherm plus мощностью 5 кВт (фрагмент ниже) с температурой потока 40 °C через радиаторы, сезонный коэффициент полезного действия должен быть более 4.

Если большая часть электроэнергия покупается ночью по тарифу Octopus Go 5 пенсов/кВтч, это означает, что стоимость за кВтч отопления будет около 1,25 пенсов/кВтч, т.е. около 30% от стоимости отопления газом.

Щелкните, чтобы увеличить версию . Выдержка из технических характеристик тепловых насосов Vaillant Arotherm Plus.
