Радиаторы отопления (батареи) Global STYLE 500 и 350. Секционные Биметаллические Радиаторы Отопления Global Style, Global Extra, Global… Подробнее

---

---

Категория:
Радиаторы отопления биметаллические

Производитель: Global

Код товара: BM 500 04XX

Наличие:

Нет на складе

В наличии

Рейтинг: (3.3) 6 (3.3) 5

3 600 руб

4 120

Выберите вариант

Биметаллический секционный Радиатор отопления Global Style 575, 4 секции, боковое подключение 500 ммБиметаллический секционный Радиатор отопления Global Style 575, 6 секции, боковое подключение 500 ммБиметаллический секционный Радиатор отопления Global Style 575, 8 секции, боковое подключение 500 ммБиметаллический секционный Радиатор отопления Global Style 575, 10 секции, боковое подключение 500 ммБиметаллический секционный Радиатор отопления Global Style 575, 12 секции, боковое подключение 500 ммБиметаллический секционный Радиатор отопления Global Style 575, 14 секции, боковое подключение 500 мм

− +

Способы доставки

• Доставка по Москве
• Самовывоз

Способ оплаты

• Банковская карта
• Оплата наличными
• Безналичный расчет

Гарантия производителя

Проверяем перед отправкой. Гарантия производителя на все товары. Если хоть что-то не понравится, вернем деньги!

Возможно купить в кредит!

Наши сотрудники готовы ответить на ваши вопросы. Вам помочь с выбором?

Доступные варианты для заказа:

Артикул	Наименование	Склад	Ед.изм	Цена
BM 500 04XX	Биметаллический секционный Радиатор отопления Global Style 575, 4 секции, боковое подключение 500 мм	есть	шт	3 600 руб
BM 500 06XX	Биметаллический секционный Радиатор отопления Global Style 575, 6 секции, боковое подключение 500 мм	есть	шт	5 520 руб
BM 500 08XX	Биметаллический секционный Радиатор отопления Global Style 575, 8 секции, боковое подключение 500 мм	есть	шт	7 360 руб
BM 500 10XX	Биметаллический секционный Радиатор отопления Global Style 575, 10 секции, боковое подключение 500 мм	есть	шт	9 200 руб
BM 500 12XX	Биметаллический секционный Радиатор отопления Global Style 575, 12 секции, боковое подключение 500 мм	есть	шт	11 040 руб
BM 500 14XX	Биметаллический секционный Радиатор отопления Global Style 575, 14 секции, боковое подключение 500 мм	есть	шт	13 020 руб

---

Описание Отзывы (0)

Биметаллические радиаторы Global Style Радиатор Global — новая серия биметаллических секционных радиаторов, предназначенных для работы в системах водяного и парового отопления, с максимальной температурой теплоносителя 135°С. Благодаря использованию современных запатентованных технических решений и совершенной технологии изготовления, радиатор Global имеет высокие технические показатели и характеристики, соответствующие нормам европейской и российской систем качества. Конструкция: Секция радиатора Global состоит из стальной трубы, залитой под высоким давлением алюминиевым сплавом, обладающим высокими прочностными и отличными литейными свойствами. Полученное в результате, монолитное изделие с тонким оребрением, обеспечивает эффективную теплоотдачу, при максимальном запасе прочности. Технические характеристики: Рабочее давление — 3,5 МПа (35 атм). Испытательное давление — 5, Мпа (52 атм). Температура теплоносителя — 135°С. Материал — Сталь/Алюминий. Разрушающее давление 62 атм. Гарантия 10 лет. Срок эксплуатации 25 лет. Важнейшей характеристикой радиатора является теплоотдача (тепловой поток). Номинальный тепловой поток определяется при нормированных условиях: разность средних температур теплоносителя в радиаторе и воздуха в отапливаемом помещении, составляет 70°С, расход теплоносителя через радиатор 0,1 л/с, при атмосферном давление 760 мм.

рт.ст., подвод теплоносителя осуществляется сверху вниз с разных сторон радиатора. Теплоотдача одной секции радиатора Global Style 500, при нормированных условиях, составляет 168 Вт.

Биметаллический радиатор Global STYLE модель 500 1 секция

, представленный на официальном сайте компании «САНДОМРФ», имеет такие характеристики:

• теплоотдача одной секции: 168 Вт;
• мощность: 1680 Вт;
• габариты (ВхШхД): 575x800x80 мм;
• вес: 19,4 кг.

Производитель

GLOBAL

Модель:

Style 575

Назначение

предназначен для центральной системы отопления

Материал

биметалл

Рабочее давление:

35 атм.

Межосевое расстояние, мм

500 мм

Длина секции

80 мм (шаг секции)

Параметры одной секции

Радиатор биметаллический Global Style 575 1 секция — 1 шт.

Монтаж

Настенный

Страна-производитель

Италия

Гарантия

10 лет

Тип радиатора

секционный

Мощность, Вт

168 Вт (1-ой секции)

Длина, мм

80

Глубина, мм

80

Высота, мм

575

Рабочее давление, Атм (МПа)

35 Атм

Опрессовочное давление , Атм (МПа)

52,5 Атм

Диаметр входного отверстия, дюйм

1″ дюйм (ДУ 25 мм)

Теплоотдача секции, Вт

(при t=70), 168 вт

Размеры секции (ВхШхГ), мм

575/80/80

Объем секции, л

0,18

Вес секции, кг

1,87 кг

Исполнение

биметаллический секционный

Тип подключения

Боковое подключение

Резьба соединения

1″

Материал радиатора

Полный биметалл

Тип системы отопления

центральное отопление

Назначение, Секционный биметаллический радиатор Rifar Base

предназначенных для работы в системах водяного и парового отопления

Биметаллические радиаторы RIFAR BASE

предназначены для работы в центральных и автономных системах отопления на всей территории России.

Комплект подключения радиаторов

1/2 дюйма (труба 15 или 16 мм.) или 3/4 дюйма (труба 20 или 25 мм.) G1/2″ или G3/4″

Температура теплоносителя, 0С

до 135 градусов С

Теплоноситель:

вода, антифриз

Диаметр входного отверстия, дюйм:

1 дюйм (25мм) (требуется переходник) G1/2″ или G3/4″

Давление на разрыв, атм:

62 Атм

Количество секций:

1 (выпускается серийно от 4 до 14 секций)

Скидка при оформлении заказа

от двух радиаторов

Состав:

стальные трубы, алюминий, порошковое покрытие.

Расшифровка маркировки:

500 – межосевое расстояние в мм.

Комплект поставки:

Global Style 575 в сборе, (заводская сборка от 4- до 14-ти секций)

Резьба подключения

1″

Понравилось? Поделитесь с друзьями!

Свяжитесь с нами и наши специалисты быстро и качественно проконсультируют вас по интересующему вопросу.

Товар с гарантией от производителя. Мы работаем только с официальными представителями самых известных брендов.

«sandomrf.ru» отправляет товар по всей стране транспортными компаниями. Возможен возврат товара в течении 14 дней.

Cвой заказ можно получить в пункте выдачи. Минимальная сумма заказа отсутствует. Зарезервировав на сайте товар из наличия, получите его уже сегодня!

Сопутствующие предложения

Рекомендуем: с этим товаром покупают

---

Рекомендуем: с этим товаром смотрят

Заглушки латунные резьбовые (Ду-мм) TIM

45 руб

65

Биметаллические секционные Радиаторы отопления Global Style 575 с боковым подключением — 500 мм (от 4 до 14. ..

3 600 руб

4 120

Уголки хром резьбовые TIM

165 руб

215

Ниппель латунный переходной (бочонок Ду-мм) TIM

85 руб

105

Труба металлопластиковая Sanha серия MultiFit-Flex D26х3.0 мм (AL слой — 0.5 мм: бухта 50 м)

85 руб

120

Штуцеры под соединение (Ду-мм) TIM

320 руб

355

Тройники гайка/штуцер/штуцер (Ду-мм) TIM

210 руб

255

Удлинительные гайки латунные (Ду 25 х 1″ мм) TIM

175 руб

220

Связанные статьи и новости

26.03.2018

Скидка на коллекцию Rifar от 3-х радиаторов!

Успейте купить Rifar выгоднее! – Скидка от 3-х радиаторов!

Все новости

Также советуем почитать

Способы подключения батарей отопления и их особенности

22. 03.2018

Перед выбором метода подключения отопительных приборов нужно узнать, по какой схеме была выполнена разводка трубопровода в городской квартире или загородном доме. Именно от типа разводки и ее расположения напрямую зависит способ подсоединения радиаторов. Существует два основных вида — однотрубный и двухтрубный.

Советы по выбору радиаторов отопления

21.03.2018

Радиаторы отопления, какие лучше, виды и описание — Советы по выбору.
Батареи относятся к важнейшим приборам, которые служат для обогрева и становятся важной частью оформления помещения.

---

Новинки нашего магазина

Обратите внимание на последние поступления. Смотреть все

Дверь Sigma Комфорт Wood

(0.0) (0.0)

Новинка!!! Дверь «Sigma Комфорт Wood» в Москве характеризуется стильным дизайном, теперь ещё и с внешней декоративной отделкой, разнообразием возможностей отделки внутренней части полотна. Изготовлена из холоднокатаной стали толщиной в 2 мм. Оснащена двумя цилинровыми замками KALE с поворотными ригелями против механического отжима. Такая дверь является отличным выбором, т.к. в ней сочетаются следующие ключевые преимущества:…

65 900 руб

70 900

SIGMA COMFORT WOOD

Дверь Sigma Ratex T1

(5.0) 0 (5.0) 5

Серия Ratex новинка в линейке наших дверей. Вся серия Ratex оснащается терморазрывом. Разработана специально для установки в  загородные дома  и  коттеджа . Она, представляющая собой идеальную защиту от холода и сквозняков в загородном доме, обеспечивает идеальную шумоизоляцию. Мощная, но изящная дверь, которая легко защитит ваш дом от взлома и холода. В ее конструкции нет ничего…

91 900 руб

98 900

Sigma Ratex T1

Дверь Sigma Ratex T4 Brown

(5. 0) 0 (5.0) 5

Серия Ratex новинка в линейке наших дверей. Вся серия Ratex оснащается терморазрывом. Разработана специально для установки в  загородные дома  и  коттеджа . Она, представляющая собой идеальную защиту от холода и сквозняков в загородном доме, обеспечивает идеальную шумоизоляцию. Мощная, но изящная дверь, которая легко защитит ваш дом от взлома и холода. В ее конструкции нет ничего…

89 900 руб

96 900

Sigma Ratex T4 Brown

Дверь Sigma Ratex T2 Brown

(5.0) 0 (5.0) 5

Входная дверь Sigma Ratex T2 Brown, купить которую можно в Москве на нашем сайте, является прекрасным выбором для владельцев городских квартир и частных домов. Она характеризуется высоким качеством, стильным внешним видом, доступной ценой. Изготавливается дверь Сигма Ратекс Т2 Brown по современной технологии с терморазрывом в коробе и полотне. Поэтому ее практически невозможно вскрыть и взломать.

72 900 руб

78 900

Sigma Ratex T2 Brown

Дверь Sigma Termo Серая

(5.0) 0 (5.0) 5

Новинка! Дверь Sigma Термо разработана специально для установки в  загородные дома  и  коттеджа . Она, представляющая собой идеальную защиту от холода и сквозняков в загородном доме, обеспечивает идеальную шумоизоляцию. Мощная, но изящная дверь, которая легко защитит ваш дом от взлома и холода. В ее конструкции нет ничего лишнего, каждая деталь выполняет свою задачу. Модель выполнена…

47 900 руб

54 900

Sigma Termo Серая

Дверь Sigma Ratex T4 7024

(5.0) 0 (5.0) 5

Серия Ratex новинка в линейке наших дверей. Вся серия Ratex оснащается терморазрывом.  Разработана специально для установки в  загородные дома  и  коттеджа . Она, представляющая собой идеальную защиту от холода и сквозняков в загородном доме, обеспечивает идеальную шумоизоляцию. Мощная, но изящная дверь, которая легко защитит ваш дом от взлома и холода. В ее конструкции нет ничего…

89 900 руб

96 900

Дверь Sigma Ratex T4 7024

Дверь Sigma DEVICE 01

(5.0) 0 (5.0) 5

Новинка! Sigma Device-01 с электронным биометрическим замком от компании  Keywe модель «Brian»  с bluetooth (двух ригельной врезная частью). Современное решение для частных домов, квартир и коммерческой недвижимости – электронный биометрический замок  Brian . Устройство высокотехнологично и может интегрироваться практически со всеми системами. Электронный дверной замок KeyWe Brian — совместная модель…

191 900 руб

205 900

Sigma DEVICE 01

Дверь Sigma DEVICE

(5. 0) 0 (5.0) 5

Новинка! Sigma Device с электронным биометрическим замком от компании  Keywe модель «Brian»  с bluetooth (двух ригельной врезная частью). Современное решение для частных домов, квартир и коммерческой недвижимости – электронный биометрический замок  Brian . Устройство высокотехнологично и может интегрироваться практически со всеми системами. Электронный дверной замок KeyWe Brian — совместная модель…

170 900 руб

182 900

Sigma DEVICE

Дверь Sigma White Edition

(0.0) (0.0)

На современном рынке предоставлен огромный выбор входных дверей, отличающихся высокими техническими характеристиками. Идеальным выбором станет входная дверь Sigma White Edition, которая порадует высокими техническими характеристиками. К основным преимуществам Sigma White относятся: высокая стойкость к механическим нагрузкам; взломостойкость; наличие тройной звукоизоляции. Для этого производитель использует акустическую плиту и…

99 900 руб

106 900

Sigma White Edition

Дверь Sigma Black Edition

(5.0) 0 (5.0) 5

сли вам необходима входная дверь Sigma Black Edition, то она порадует: оригинальным и эксклюзивным внешним видом, высокими техническими качествами, приемлемой ценой. Эта модель оснащается с двух сторон декоративными МДФ панелями, выдержанными в черном цвете. Поэтому она идеально впишется в такие современные стили, как хай-тек, минимализм, лофт.

99 900 руб

106 900

Sigma Black Edition

Дверь Sigma Bionic

(5.0) 0 (5.0) 5

Для тех, кто ищет качественные и надежные двери для установки в квартиру или в частный дом, предлагаем обратить внимание на оригинальную модель Sigma Bionic. Эти входные двери прекрасно защитят жилье от: попадания в него посторонних звуков, проникновения нежелательных гостей, влаги. Эта модель гармонично впишется в любой интерьер помещения и станет его ярким элементом. Изготавливается входная дверь Sigma Bionic из стали, толщиной 2…

79 900 руб

85 900

Sigma Bionic

Дверь Sigma Mottura

(5.0) 0 (5.0) 5

Дверь Сигма Моттура идеально впишется и в интерьер, и в экстерьер любого дома или квартиры. Металлические части двери окрашены специальной порошковой краской, которая отличается абсолютным равнодушием по отношению к негативным факторам внешней среды и механическим повреждениям. Для внутренней части дверного полотна, обращенного в сторону квартиры, представлено большое количество вариантов отделки. При заказе вы можете отдать предпочтение…

74 900 руб

85 900

Sigma Mottura

Дверь Sigma Mottura NEW

(5. 0) 0 (5.0) 5

Заказывайте на выгодных условиях двери Mottura в Москве  для квартиры , которые смогут ее защитить от злоумышленников, обеспечат должный уровень звукоизоляции. Мы работаем быстро, после выезда замерщика уже на следующий день мы будем готовы произвести установку. Выбирайте качественную продукцию, чтобы воспользоваться ее преимуществами. Мы не завышаем стоимость услуг, чтобы продукция компании была широко доступной. Жесткий контроль…

74 900 руб

85 900

Sigma Mottura NEW

Дверь Sigma GRAND

(5.0) 0 (5.0) 5

Дверь Сигма Гранд дополнительно укомплектована шумоизоляционной мембраной. Поэтому владельцы квартир могут не переживать, что в помещение будут доноситься посторонние звуки. Для безопасности жильцов, дверное полотно оснащается двух системным замком Гардиан с 4 классом секретности. В зависимости от личных пожеланий, покупатели могут выбрать на свое усмотрение замки от производителей: GARDIAN, Mottura, Cisa, Отделка дверного полотна…

69 900 руб

74 900

Sigma GRAND

Дверь Sigma Комфорт LINE

(5.0) 0 (5.0) 5

Новинка!!! Дверь «Sigma Комфорт LINE» в Москве характеризуется стильным дизайном, теперь ещё и с внешней декоративной отделкой, разнообразием возможностей отделки внутренней части полотна. Изготовлена из холоднокатаной стали толщиной в 2 мм. Оснащена двумя цилинровыми замками KALE с поворотными ригелями против механического отжима. Такая дверь является отличным выбором, т.к. в ней сочетаются следующие ключевые преимущества:…

65 900 руб

70 900

Sigma Комфорт LINE

Как оформить покупку и получить заказ?

Несколько простых шагов для совершения покупки.
Обязательно проверьте наши скидки!

Оформите заказ на сайте

Выберите понравившиеся предложения и добавьте в корзину. Выберите удобный способ оплаты и вариант доставки. Обязательно укажите контактный телефон для связи. Вам помочь с выбором?

Звонок сотрудника

После получения заказа, наш сотрудник свяжется с вами по указанному телефону. Согласует дату и способ отправки заказа. В зависимости от выбранного варианта доставки или оплаты — уточняется сумма заказа.

Получение заказа!

Все наши товары проверяются перед отправкой! Собранный заказ отправляется покупателю. При получении, обязательно проверьте комплектацию.

---

ПРЕИМУЩЕСТВА

Доставка по всей России

Осуществляем доставку по всей России и СНГ. Мы сотрудничаем только с проверенными грузоперевозчиками.

Специальные цены и скидки

Для постоянных клиентов действует гибкая система скидок. Для торгующих организаций предлагаем специальные цены.

Нам доверяют клиенты со всей России

Мы заслужили репутацию надежного поставщика у тысячи клиентов из различных отраслей.

Реализуем более 79997 товаров

Предлагаем оборудование и инструменты, проверенные временем и непрерывной работой в тяжёлых условиях.

Гарантия на все 100%

На все товары распространяется гарантия производителя от 1 до 5 лет. Также мы осуществляем постгарантийный ремонт и ТО.

Успешно работаем с 1997-го года!

Мы стали крупнейшим поставщиком профессионального оборудования и инструментов.

Предлагаем более 177 брендов

В каталоге нашей компании представлено самое современное оборудование и инструменты от ведущих мировых производителей.

---

Подпишитесь на новости

Получайте только полезные ссылки и новости о наших скидках! Мы не занимаемся рассылкой спама!

видео-инструкция как рассчитать своими руками, особенности расчета одной секции батарей отопления, таблица, цена, фото

Статьи

Оба радиатора, как алюминиевый, так и биметаллический имеют внешнее сходство. Распознать отличие можно лишь, подержав их в руках, второй весит на порядок больше, что объясняется его устройством — внутри отопительного прибора расположены стальные трубки, благодаря которым радиатор разрешено использовать в сети центрального отопления. Об этом, а также о теплоотдаче устройства и поговорим ниже.

Биметаллические радиаторы обладают высокой теплоотдачей каждой секции

Устройство

Почему потребовались такие конструктивные дополнения в алюминиевый радиатор? Ведь теплоотдача этого металла гораздо больше стали, соответственно, в квартире с алюминиевыми отопительными приборами будет заметно теплее.

Наглядно видно, что теплопередача алюминия больше железа в 2 раза

Но дело в том, что алюминий имеет «уязвимые места», и прежде всего, связано с качеством теплоносителя, использующегося для городских теплосетей. Используемый теплоноситель несет с собой всевозможные примеси, в том числе щелочи и кислоты, которые разрушают алюминий.

Второй важный момент – неспособность противостоять гидравлическому давлению, что не редкость для домов, подключенных к системе центрального отопления.

Свойства

В пользу биметаллических отопительных приборов говорят следующие факты:

Химическая стойкость	В биметаллических конструкциях теплоноситель циркулирует по стальным трубкам, не контактируя с алюминием.
Прочность	Биметаллический радиатор способен выдержать давление от 30 до 40 бар, что полностью исключает возможность разрушения от гидроудара.
Долговечность	Производители данных отопительных приборов гарантируют их длительную работу. В среднем срок службы устанавливается на уровне 20 лет.

Радиатор состоит из стальной втулки и алюминиевого корпуса

Таким образом, в биметаллических радиаторах сохранены все положительные качества алюминиевых приборов.

Они обладают:

• высокой теплоотдачей;
• привлекательным внешним видом;
• хорошей компактностью.

С учетом их конструктивных особенностей, можно с уверенностью утверждать, что они станут идеальным выбором при монтаже своими руками отопительной системы в городских квартирах.

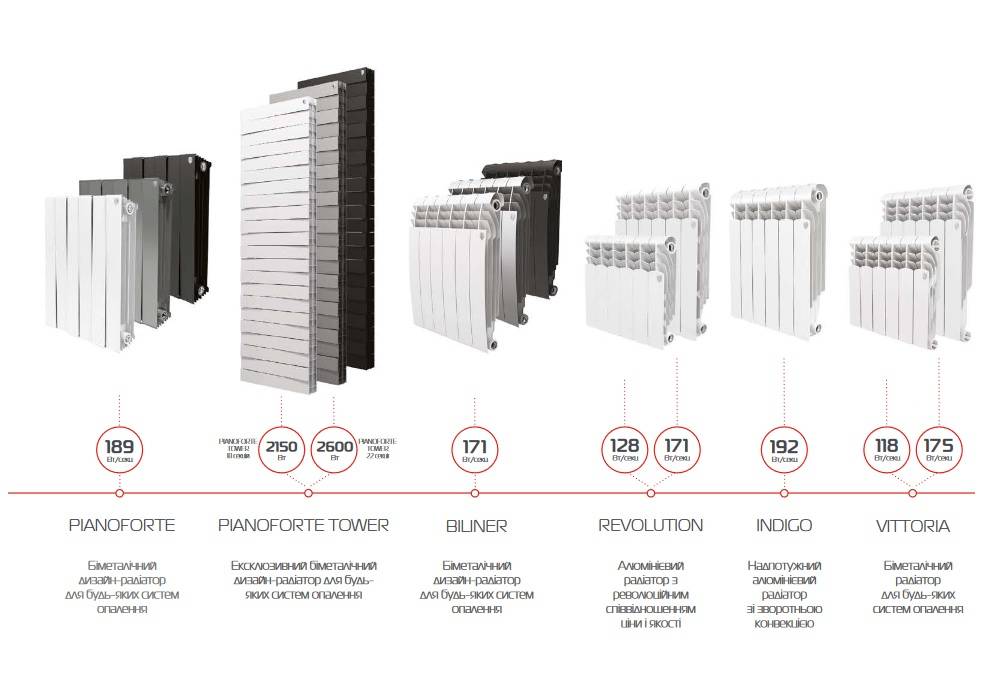

Сравнительная таблица теплоотдачи биметаллических радиаторов отопления демонстрирует разницу между моделями разных производителей

Теплоотдача и способ подключения

Правильно подобранное количество секций радиатора для определенной комнаты – это только половина работы. Оставшаяся часть – найти оптимальный способ подключения отопительного прибора, чтобы он в полной мере смог показать свои качества. Итак, придется выбирать из таких вариантов:

Одностороннее прямое	Самый оптимальный вариант подсоединения не только биметаллического радиатора, но и любого другого. Именно этот показатель теплоотдачи вы можете видеть в паспорте устройства. В данном случае теплоноситель попадает в радиатор сверху, полностью проходит по всем его секциям и уходит с этой же стороны снизу.
Диагональное	Неплохой вариант и полностью себя оправдывает только для батарей с большим количеством секций, а именно — > 12 штук. Нагретая вода поступает в устройство с одной стороны сверху, проходит по каналам и выходит через нижний радиаторный выход с другой стороны. В данном случае вы сможете максимально снизить возможные теплопотери и добиться необходимого результата.
Нижнее	Используется в том случае, когда по проекту трубопровод отопительной системы скрыт в полу. Инструкция подключения следующая: вход – с одной стороны в нижнее отверстие устройства, выход – из нижнего отверстия с другой стороны. Как показывает опыт, в этом случае придется добавить секцию, так как потери тепла составят в пределах 10%.
Однотрубное	Данное подключение представляет собой последовательное соединение радиаторов отопления. Теплопотери могут при этом достичь 40%, поэтому использовать в системах автономного отопления не рекомендуем, иначе цена тепла будет неподъемной.

Теплоотдача одной секции биметаллического радиатора при двухтрубном прямом одностороннем подключении самая максимальная

Можно сделать вывод, что:

• если вы хотите добиться максимальной теплоотдачи от отопительных приборов со стандартным количеством секций 7-10, необходимо ориентироваться на прямое одностороннее их подключение к центральному отоплению;
• в том случае, когда площадь помещения достаточно большая и требуется производить монтаж радиаторов с количеством секций превышающим 12, подойдет диагональное включение прибора в двухтрубной системе (подача + обратка).

На фото – диагональный способ подключения радиатора из 12 секций

Правильное место монтажа

Еще один немаловажный вопрос, о котором нередко мы забываем, считая, что о не такой существенный. Классический вариант – под окном, но почему?

Это связано с доступом холодного воздуха в помещение:

• через окно его поступает гораздо больше, чем через наружные стены;
• он сразу опускается вниз и начинает стелиться по полу, вызывая дискомфорт и желание подняться выше.

Поэтому нужно поставить тепловой барьер, который позволит разбавить или даже полностью свести на нет холодный поток.

Совет: используйте радиатор шириной, составляющей 70-90% от оконного проема, тогда воздух, поступающий с улицы сразу же начнет прогреваться.

Есть также определенные правила установки, которые необходимо соблюдать, чтобы создать хорошую конвекцию и улучшить тем самым теплоотдачу:

• оставляйте между отопительным прибором и полом просвет, равный 60 мм и более;
• от подоконника расстояние до верхней части радиатора должно быть почти столько же – 50-60 мм и более;
• от стены следует отступить на 25 мм и более.

Теплоотдача 1 секции биметаллических радиаторов зависит напрямую от правильного размещения отопительного прибора

Рекомендуем также:

• в угловой комнате с дополнительной наружной стеной для снижения тепловых потерь установите на холодной стене еще один прибор. Его основной задачей будет компенсация мощности, причем высота монтажа при этом роли не играет, примите за образец уровень батарей, установленных под оконными проемами;
• прежде чем монтировать радиаторы, произведите расчет количества секций, чтобы тепловой мощности было достаточно, учитывая потери через стены и окна.

Совет: для увеличения теплоотдачи установите за прибором фольгированный экран из пенофола, металлической стороной вовнутрь помещения.

Вывод

Нормальная теплоотдача отопительных приборов позволяет не только получать необходимое тепло в комнату, но и даже реально экономить. Биметаллические радиаторы – мощные приборы, способные при правильном подключении и установке быстро и качественно нагревать жилые и коммерческие помещения. Видео в этой статье даст возможность найти дополнительную информацию по вышеуказанной теме.

Поделитесь:

Статьи по теме

Все материалы по теме

Мощность одной секции биметаллического радиатора: расчет, правила выбора

Для организации отопления в частном доме можно использовать системы, отличающиеся типом теплообменников. Наиболее популярны биметаллические радиаторы, сочетающие в себе свойства нескольких видов. При выборе радиаторов нужно изучить их технические характеристики, чтобы правильно рассчитать мощность и количество секций, необходимых для обогрева помещения.

Содержание

1. Отвод тепла и его использование
2. Размеры и мощность секций
3. Количество секций биметаллического радиатора
4. Виды расчета мощности одной секции
5. Стандартный способ
6. Объемный метод
7. Условия эксплуатации биметаллического радиатора
8. Повышенное тепловыделение трансфер бесплатно

Тепловыделение и его использование

В биметаллических радиаторах теплоотдача 1 секции равна 200 Вт или 850 калорий в пересчете на энергию

При изучении характеристик радиатора важно обратить внимание на тепловыделение. Это понятие включает в себя количество тепла, выделяемого радиатором за определенный период времени. Тепловой поток или мощность устройства измеряется в ваттах. Для биметаллических радиаторов этот показатель равен 200 Вт.

В технической документации теплоотдача часто указывается в калориях в час, которые можно перевести в ватты по формуле. 1 ватт равен 859,8 калорий в час.

В результате работы батареи происходят три процесса. Это генерирует тепло. Отопление помещения осуществляется за счет:

• теплообмена;
• конвекция;
• излучение.

Для работы любой модели отопительных приборов характерно использование всех процессов. Отличие только в пропорциях.

Размеры и мощность секций

Радиаторы можно купить в готовом виде или собрать самостоятельно из отдельных секций

Популярность биметаллических радиаторов обусловлена ​​их компактностью. Благодаря стальным вставкам они выглядят аккуратнее чугунных. Чем меньше одна секция по размерам, тем меньше требуется теплоносителя для нагрева. Поэтому использование данного типа аккумуляторов будет более экономичным с точки зрения энергопотребления. Но у очень узких труб есть свои недостатки. Они быстро забиваются мусором, перемещающимся по тепловым сетям. Лучше выбирать модели биметаллических радиаторов с тонкими стенками, как водопроводные трубы.

На емкость аккумулятора влияет расстояние между осями. Теплоотдача зависит от мощности самого радиатора. Например, этот параметр для аккумулятора с межосевым расстоянием 20 см составляет от 0,1 до 0,16 литра.

Главной особенностью биметаллических радиаторов является малое количество теплоносителя. Но при этом мощности теплового потока будет достаточно для максимально эффективного обогрева помещений. Например, прибор из десяти секций по 35 см может обогреть комнату площадью 14 квадратных метров, но при этом вмещает всего 1,6 литра.

Биметаллические батареи можно собрать самостоятельно по одной секции, либо приобрести готовый радиатор необходимого размера.

Количество секций биметаллического радиатора

Со временем ухудшается отвод тепла из-за засорения труб и радиаторов внутри

Сколько киловатт в одной секции алюминиевого радиатора или биметаллической батареи указано в техническом паспорте оборудования. Все расчеты должны производиться на основе указанных данных. Если в документах нет информации о характеристиках, ее можно найти на официальном сайте производителя. Иногда используется среднее значение. Расчеты производятся отдельно для каждого помещения.

Для правильного расчета количества секций биметаллического радиатора необходимо учитывать несколько факторов. Важно сколько кВт в 1 секции биметаллического радиатора. Если планируется замена чугунных батарей на биметаллические радиаторы, нужно учитывать, что у биметалла более высокая теплоотдача, чем у чугуна. Поэтому размеры можно оставить как были. Но важно учитывать, что со временем качество отопления будет ухудшаться из-за забитых труб. Отложения будут образовываться из-за взаимодействия воды с металлом.

Рекомендуется заменить на такое же количество секций или взять запас в одну-две секции во избежание потери теплопередачи из-за засорения труб. Если радиаторы приобретаются для новой комнаты, обязательно нужно делать расчет для каждой комнаты.

Виды расчетов мощности одной секции

Средние значения мощности 1 секции радиаторов

Существует два метода расчета, благодаря которым можно определить мощность одной секции биметаллического радиатора.

Стандартный способ

Санитарно-технические нормы определяют минимальную теплоотдачу батарей для каждого региона отдельно. Для средней полосы России должно быть не менее 100 Вт на квадратный метр. Расчет по стандартной схеме осуществляется следующим образом:

• берется площадь помещения, в котором производится установка;
• полученный показатель умножается на 100 Вт;
• результат необходимо разделить на теплоотдачу одной секции, эти данные можно найти в техническом паспорте отопительного оборудования.

Этот метод имеет свои недостатки. Его рекомендуется использовать только для помещений, в которых высота потолков не более трех метров. В расчете не учитывается материал стен, оконных конструкций и степень утепления.

Объемный метод

Формула расчета мощности радиатора для определенной площади помещения

Объемный метод позволяет получить точный расчет, что дает возможность более рационально подобрать необходимое количество секций. Мощность исчисляется в кубических метрах. По нормам СНиП принимается значение 41 Вт. Подсчет ведется следующим образом:

• вычисляется площадь помещения;
• полученный показатель умножается на высоту помещения, таким образом получается объем;
• определяется необходимая мощность для помещения – норма СНиП умножается на полученный объем;
• для расчета точного количества секций, общая мощность делится на параметр, по одной секции за раз.

Полученный результат будет отличаться от расчета стандартным способом. Объемный метод считается наиболее точным.

Условия эксплуатации биметаллического радиатора

Рекомендуется промывать систему отопления каждые 2 — 3 года.

Для более эффективного функционирования биметаллических батарей рекомендуется:

• Перед установкой радиаторов покрыть стену светоотражающей пленкой. Благодаря этому удастся снизить теплопотери.
• Отсоедините радиаторы в правильной последовательности. Сначала должна быть отключена подающая линия, затем обратная линия. После этого вода сливается через запорный вентиль.
• Включить систему отопления, начиная с обратки, затем выпускается воздух и включается подающая часть.
• Установите фильтры для предотвращения попадания грязи в радиатор.
• Перед началом отопительного сезона очистить поверхности батарей теплой водой с моющими средствами. Не используйте кислоты и щелочи, а также средства с абразивными частицами.

Радиатор всегда должен быть заполнен охлаждающей жидкостью. Батарейки могут быть без него не более двух недель в году. Раз в два года секции необходимо промывать внутри под высоким напором воды.

Повышение теплоотдачи без затрат

Таблица расчета мощности по типам радиаторов

Для каждого параметра системы отопления используется свой коэффициент теплоотдачи. Значение прописывается в техническом паспорте. Одним из важных показателей, который необходимо учитывать при проведении расчетов, является тепловой напор в системе.

Чаще всего параметр теплоотдачи для одной секции дается при тепловом напоре 60 градусов. Этот показатель соответствует температурному режиму воды в системе на уровне 90 градусов. Эти параметры характерны для старых домов. В современном строительстве применяются новые технологии, не требующие высокого теплового напора. Это значение для системы отопления составит от 40 до 50 градусов.

Так как значения давления, прописанные в техпаспорте и выданные по факту, отличаются друг от друга, необходимо произвести перерасчет мощности секций. Чаще всего показатель при пересчете оказывается ниже заявленного. Показатель теплоотдачи умножается на фактическое значение теплового напора, затем полученная цифра делится на параметр, прописанный в документе.

Мощность секции биметаллического радиатора – важный показатель, который необходимо определить перед монтажом системы отопления. От правильности расчетов зависит эффективность обогрева помещения.

Испытание биметаллических терморазрывов — кухня с ЧПУ

Биметаллический терморазрыв — это следующая эволюция обычных терморазрывов, которые мы знаем по нашим 3D-принтерам. Позвольте мне сначала рассказать вам, что делает эту многокомпонентную сборку уникальной; давайте сравним те, которые я купил для своего Ender-3, с тестами экструзии и тестовыми отпечатками и, наконец, сравним стандартное решение Боудена с подделкой за 15 долларов и оригинальной деталью за 30 долларов. Дайте мне знать в комментариях, если вы когда-либо использовали один из этих терморазрывов, и если вы предпочитаете сделать это обновление вместо того, чтобы менять весь хот-энд!

Тепловой барьер Copperhead (слева), биметаллический терморазрыв с eBay (спереди) и терморазрывная трубка Боудена (справа)

Таким образом, терморазрыв располагается между горячим и холодным концами и используется для создания очень резкого температурного градиента между расплавленным материалом и нитью, подаваемой в сопло. Эта часть важна, потому что, если у вас нет этого резкого градиента, нить имеет тенденцию становиться мягкой перед зоной нагрева и в конечном итоге блокирует путь нити. Это то, что мы называем тепловой ползучести. Для этого цельнометаллические хотэнды обычно имеют терморазрыв с очень тонкостенной горловиной, через которую проходит лишь минимальное количество тепла.

Температурный переход в цельнометаллическом тепловом разрыве

Для этого часто используется нержавеющая сталь

, или даже в более поздних терморазрывах используется титан, который имеет даже небольшой коэффициент теплопередачи, но имеет другие недостатки. Горячие концы Боудена имеют немного другой подход и используют еще худшую теплопроводность ПТФЭ для изоляции горячего конца от холодного, хотя это только сбоку. Биметаллический терморазрыв лучше цельнометаллического терморазрыва в том смысле, что он представляет собой конструкцию, состоящую из нескольких частей и материалов. Он имеет тонкую металлическую трубку, которая направляет нить. Это имеет несколько преимуществ. Трубы из нержавеющей стали доступны с очень тонкими стенками, тоньше, чем вам было бы удобно при их обработке. Чем тоньше стенка, тем меньше теплопроводности и тем резче температурный переход. Кроме того, благодаря производственному процессу они могут быть прочнее обычной нержавеющей стали, а поверхность также очень гладкая, что снижает трение. Затем идет верхняя часть терморазрыва, сделанная из меди. Таким образом, все тепло, прошедшее через тонкую трубку, очень быстро передается в радиатор, где оно рассеивается и, таким образом, также помогает избежать утечки тепла. Давайте, наконец, перейдем к нижним нитям, которые также сделаны из меди по определенной причине. Они находятся в нагревательном блоке и помогают увеличить длину зоны плавления и с самого начала эффективно нагревают нить накала.

Длина зоны плавления

Да, со стандартной нержавеющей сталью у вас также будет расплавленный материал в этой секции, но, поскольку он плохо проводит тепло, он не сможет плавить нить так эффективно, особенно при более высоких скоростях печати. Затем 3 части, вероятно, подвергаются термоусадке, что требует высокой точности всех деталей и правильного сплава. Если это не так, существует риск того, что при более высоких температурах запрессовка уменьшится, и медные втулки ослабнут, что, как я слышал, происходит с некоторыми неоригинальными деталями.

Разрез теплообменника Copperhead

Говоря о неоригинальном. Я знаю биметаллические терморазрывы от хот-эндов SliceEngineering, особенно от их последней модели Copperhead. Когда я впервые услышал об их заявлениях о более высокой скорости плавления в размере, равном V6, я был заинтригован и захотел попробовать это. SliceEngineering не только предлагает эти тепловые разрывы для своего хот-энда Copperhead, но и продает их для других машин, таких как чрезвычайно популярная серия Ender. Одна машина, с которой у меня были серьезные проблемы в этом отношении, была моя Ender-3 Pro, которую я много использовал в прошлом году для печати лицевых щитков. Дело в том, что моя Пруса печатала эти части более чем в два раза быстрее. Что касается количества, мне пришлось ограничить скорость плавления Ender-3 до 5 мм³/с, в то время как Prusa могла легко печатать со скоростью 12 мм³/с до того, как нить начала проскальзывать или перетираться. Это, конечно, отчасти из-за двусторонних шестерен Bondtech и короткого и прямого пути нити. Таким образом, даже если материал не расплавился должным образом, Prusa смогла просто протолкнуть нить через сопло. Поскольку система подачи Эндера слабая, как только нить переставала плавиться должным образом, увеличивалось противодавление, и нить начинала проскальзывать.

Чтобы понять, что означают эти цифры, я нарезал 3DBenchy для Ender-3 с толщиной слоя 0,16 мм. Вы видите, что в зависимости от функции объемный расход составляет от 2 до 4,5 мм³/с. Что я хочу сказать этим, так это то, что если вы печатаете только медленно, с тонкой высотой слоя и со стандартным соплом 0,4 мм, вас обычно не волнует скорость плавления. Хотя как только хочется ехать быстрее, толще или шире, это становится важным.

Типичная скорость экструзии отпечатка при высоте слоя 0,16 мм

Чтобы оценить изменение производительности экструзии, я провел тест экструзии, в котором я всегда экструдировал одно и то же количество филамента, только с разной скоростью экструзии, и взвешивал получившуюся спираль материала.

 ; Таблица скоростей испытаний на экструзию:
; 1 мм³/с = 25 мм/мин
; 2 мм³/с = 50 мм/мин
; 3 мм³/с = 75 мм/мин
; 5 мм³/с = 125 мм/мин
; 7,5 мм³/с = 187 мм/мин
; 10 мм³/с = 249 мм/мин
; 12,5 мм³/с = 312 мм/мин
; 15 мм³/с = 374 мм/мин
; 17,5 мм³/с = 437 мм/мин
; 20 мм³/с = 499 мм/мин
М104 С200 ; Установите температуру сопла
G1 X150 Y80 Z60 F10000 ; Перейти в положение экструзии
М83 ; Относительные выдавливания
G1 F200 ; Основной
Г1 Е20
G4 S2 ; Подождите 2 секунды
G1 F25 ; Установите скорость экструзии в мм/мин ЗДЕСЬ
G1 E100 ; Выдавить 100 мм
G1 E100 ; Выдавить 100 мм
G4 S0
G1 E-5 F1000 ; Втягивание 5 мм

Если нить проскакивает или полосит, реальное количество экструдированной нити будет меньше, что означает недоэкструдирование. Я протестировал весь диапазон скоростей экструзии от 1 мм³/с до 20 мм³/с, используя простой G-код.

Материал спирали

Стандартные результаты установки Боудена показывают, что чем быстрее мы выдавливаем, тем меньше материала действительно проталкивается через сопло. При 5 мм³/с мы выдавливаем уже только 93%, а начиная с 10 мм³/с мы действительно падаем вниз и видим сильное скрежетание на механизме подачи. Я выполнил этот тест со свежеустановленной трубкой Боудена и без зазора между ней и соплом. Но, как вы многие знаете, если вы ничего не сделаете против этого, трубка Боудена со временем будет медленно подниматься вверх, оставляя зазор, что очень плохо скажется на нашей производительности печати. Чтобы смоделировать это, я намеренно переместил трубку вверх на миллиметр и снова провел тест экструзии, который показал, что производительность экструзии еще хуже, а провал на кривой из-за шлифовки происходит раньше, всего на 7 мм³/с.

Характеристики экструзии стандартного хотэнда Bowden

Небольшое замечание: если вы когда-нибудь задумывались, почему у ваших моделей есть выпуклости в определенных областях. Сравните их со скоростью потока в вашем слайсере. Часто это происходит в местах, где принтер печатает значительно медленнее или быстрее, чем где-либо еще. Поэтому вы более или менее недостаточно экструдируете, и эта часть становится толще или тоньше. Одна из причин поддерживать поток как можно более постоянным или убедиться, что вы печатаете только в области, где ваш график экструзии очень мелкий.

Итак, я хотел выяснить, могу ли я увеличить скорость плавления и, следовательно, уменьшить противодавление Эндера с помощью одного из этих биметаллических тепловых разрывов. Поскольку я был дешев, и мне было трудно найти деталь в Германии, я купил поддельный биметаллический терморазрыв примерно за 15 долларов у немецкого продавца на eBay. Сборка прошла довольно прямолинейно. Снял вентилятор, нагрел форсунку, снял установленную нить накаливания и открутил форсунку. Затем я снял трубку Боудена, открутил два винта, которые дополнительно крепят блок нагревателя к радиатору, и ослабил небольшой установочный винт в передней части радиатора, чтобы выдвинуть радиатор. Поскольку нижняя резьба была сильно забита, мне пришлось применить грубую силу, чтобы открутить ее от блока нагревателя. Затем я использовал метчик M6, чтобы повторно нарезать резьбу и удалить обугленный пластик.

Установка нового биметаллического терморазрыва была довольно простой. Вкрутил насадку в блок отопителя, убедившись, что остался зазор для затяжки, и вкрутил терморазрыв с другой стороны. Устанавливая его с большим количеством термопасты, я уже заметил первую странную вещь, потому что он был слишком коротким, чтобы дойти до нижней части радиатора, поэтому я просто вставил его, чтобы он был заподлицо с радиатором, и зафиксировал его на месте с помощью личинки. винт. Установка трубки Боудена тогда тоже была довольно болезненной. Поскольку расстояние между хотэндом и радиатором стало меньше, я не смог добавить крепежные винты и поэтому должен был очень внимательно следить за затяжкой сопла.

Биметаллический терморазрыв с eBay

Затем я повторил тест экструзии, и, о боже, особенно при более высоких скоростях экструзии, эта часть помогла вытолкнуть гораздо больше материала из сопла, чем стандартная установка. Только при скорости 15 мм³/с питатель начал очень плохо измельчать.

Это выглядело многообещающе всего за 15 долларов. Ну да и нет. Конечно, мне пришлось проверить его работоспособность в реальном полиграфическом тесте, с ретракциями и всем остальным, и тут-то и начались проблемы. На моих 3DBenchys у меня были серьезные проблемы с экструзией, и настройка отводов помогла лишь немного. Так что явно что-то было не так.

3DBenchy с серьезными проблемами экструзии

Это был момент, когда я связался с Дэном из SliceEngineering и открыто сказал ему, что я купил подделку терморазрыва, и если они обнаружат такие же проблемы с их оригинальными деталями. Он уверил меня, что они разработали свою деталь специально для меньшего тепловыделения, меньшего втягивания и большей текучести. Итак, я вышел и понял, почему в моем быстром поиске я не нашел настоящих биметаллических терморазрывов. Это терморазрыв Copperhead, а затем я нашел его для своего Ender 3 в качестве опции. Yei, местная доставка из Германии!

Поставка тепловых разрывов Copperhead в ЕС

Когда он прибыл, было интересно увидеть, что подделка не была прямой копией, хотя файлы дизайна и чертежи для Copperhead находятся в открытом доступе. Медные секции длиннее, и SliceEngineering использует сероватое покрытие из дисульфида вольфрама на их части, вероятно, для меньшего трения внутри и для предотвращения заедания резьбы.

Общий биметаллический терморазрыв (слева) и терморазрыв Copperhead (справа)

Установка была аналогична подделке. Единственное, что я заметил, так это то, что медная часть на холодной стороне казалась слишком длинной и выступала из радиатора, что, вероятно, тоже не оптимально. В любом случае, сначала я выполнил тест экструзии, который, что интересно, был немного хуже, чем подделка, но все же намного лучше, чем стандартная установка. Настоящей захватывающей частью были тесты печати. Сначала я откалибровал длину отвода с помощью теста отвода 3DOptimizer, и мне потребовалось всего около 2 мм отвода в системе Боудена, что было весьма впечатляюще.

Все результаты испытаний на экструзию

Отпечатки, которые я теперь мог производить, также больше не показывали никаких признаков тепловой ползучести или заедания и получались прекрасными, как и было обещано! Использование этого простого, нового теплового разрыва, кажется, немного добавляет Эндеру. На этот раз теперь это позволяет мне печатать намного быстрее. Затем кажется, что качество печати улучшается за счет уменьшения втягивания всего до 2 мм и устранения надоедливой проблемы с отклонением трубки Боудена. И тогда есть возможность температуры. Цельнометаллический терморазрыв теперь позволяет мне поднимать температуру намного выше той, которую мне было удобно делать с установкой Боудена для печати из АБС, нейлона или поликарбоната. Я не уверен на 100%, почему подделка не сработала так хорошо, но, вероятно, это сочетание размеров, деталей и покрытия. В качестве небольшого резюме: цельнометаллический терморазрыв может быть лучше, чем хотэнд с покрытием из ПТФЭ, потому что он требует меньшего обслуживания и улучшает температурные характеристики; но если сделать это неправильно, это может даже ухудшить результаты печати из-за большего трения в секции подачи и, возможно, большего тепловыделения, если все сделано неправильно. Биметаллический терморазрыв Copperhead совершенствует цельнометаллическую концепцию с более высокой скоростью плавления благодаря медным концам, идеальной обработке поверхности и еще более резкому температурному переходу благодаря тонкой хирургической трубке, включая используемое покрытие; Но он также более хрупкий и стоит значительную сумму денег.

Печать результатов с использованием терморазрыва Copperhead

Я абсолютно честен: если у вас есть принтер и вы обрабатываете PLA только на медленных скоростях, вы не получите много пользы от этого обновления и можете даже сломать что-то или создать проблемы на работающем принтере. Я могу гарантировать, что 1 из 10, пытающихся заменить терморазрыв, разрушит либо провода вашего нагревателя, либо провода термистора. Но если вам нужны более крупные сопла, более быстрая печать или более сложные материалы, настоящий терморазрыв BiMetallic CopperHead кажется действительно эффективным и простым обновлением, особенно если вы в настоящее время используете установку Боудена! Но дайте мне знать, что вы думаете!

Extrusion Test Файл GCode: СКАЧАТЬ

ANSYS 2021 R1 Hotend Simulation Model: СКАЧАТЬ

Ender-3 (партнерская ссылка): https://geni.us/MQGuatj

Copperhead Heat Break (US): https:// geni.
