Тепловые насосы воздух — воздух и воздух — вода

 Тепловой насос воздух-вода для отопления дома

  Для отопления жилого дома площадью 100-120 кв.м вам понадобится тепловой насос подогревающий воду к примеру Cooper&Hunter CH-HP12SINKM, отличается высокой надежностью (завод Gree, компресоры Daikin) и доступной ценой. Если вы хотите уложится в бюджет, то альтернатива из теплового насоса воздух — воздух, к примеру можно купить два тепловых насоса Cooper&Hunter CH-S12FTXAM2S Supreme .

Интернет-магазин «Климавент» предлагает вашему вниманию большой выбор тепловых насосов для отопления дома воздух воздух и воздух-вода. Воздушные тепловые насосы – это современное высокотехнологичное климатическое оборудование, работающее по тому же принципу, что и инверторные кондиционеры типа «сплит-система» или геотермальные насосы. Основная особенность заключается в том, что эти устройства предназначены для использования в качестве отопительных приборов.

 Наш ассортимент

В нашем каталоге представлена продукция ведущих мировых брендов, таких как Cooper&Hunter и Electrolux, обладающие множеством достоинств:

  • Высокое качество исполнения и сборки;
  • Элегантный дизайн, привлекательный внешний вид;
  • Простота применения;
  • Оптимальное соотношение цены, мощности и производительности;
  • Низкое потребление электрической энергии;
  • Надежность, практичность, долгие сроки службы;
  • Быстрый обогрев помещения;
  • Превосходные эксплуатационные характеристики;
  • Отличная функциональность.

Если вы хотите недорого купить тепловой насос воздух воздух / вода для дома в Москве и Подмосковье то лучшим решением будет обратиться к нам. Мы всегда готовы помочь вам с подбором модели, которая будет стоить достаточно дешево и выполнять свои функции на все 100%. Оформить заказ вы можете из каталога на сайте или по телефону. Доставку мы производим по Москве, Московской области и всей России, также предоставляем услуги монтажа.

 Мы предлагаем отличные условия:

  • Широкий ассортимент;
  • Доступная стоимость тепловых насосов для отопления дома;
  • Высококачественная брендовая продукция;
  • Оперативная доставка по России;
  • Профессиональный монтаж;
  • Выгодные акции и спецпредложения;
  • Консультация и помощь в выборе.

Тепловой насос «Воздух – Вода» SDA-XX INV

серия SDA-XX(INV)

Тепловой насос «воздух – вода» SDA INV производства УКЗТН является универсальной установкой, предназначенной для отопления, кондиционирования и обеспечения горячей санитарной водой бытовых и производственных помещений, эффективно используя в качестве рабочей среды для сбора тепловой энергии внешний воздух при его температуре до -25°С включительно.

Серия включает в себя типовые установки различной мощности, оснащённые компрессорами BLDC на постоянных магнитах с инверторным управлением: SDA-03(INV), SDA-04(INV), SDA-05(INV), SDA-06(INV), SDA-07(INV), SDA-09(INV), SDA-012(INV).

Если рассматривать возобновляемые источники энергии для обогрева зданий и сооружений, то атмосферный воздух будет представляться наиболее доступным среди них. На самом деле, даже в зимний период, когда воздух на улице, по нашим ощущениям, холодный, он может служить хорошим источником тепла, если удастся охладить его ещё больше, направив высвободившуюся энергию на обогрев помещений. Для этой цели предназначен тепловой насос «воздух – вода».

Ещё несколько лет назад

тепловые насосы «воздух – вода» могли эффективно работать только при околонулевой температуре по Цельсию или выше, что ограничивало их применение в зимних условиях. Даже сейчас большинство китайских и многие из европейских производителей выпускают тепловые насосы «воздух – вода», не являющиеся низкотемпературными. В наших широтах их можно использовать только в комбинации с другим теплоисточником (бивалентная система). Появление ЭВИ-компрессора несколько лет назад позволило создать низкотемпературный тепловой насос «воздух – вода», после чего атмосферный воздух полноценно вошёл в возобновляемые источники энергии не только, как средство выработки электроэнергии в ветрогенераторах, но и полноценный источник тепла даже в условиях низких температур.

УКЗТН SunDue одним из первых в своё время перешёл на выпуск тепловых насосов «воздух – вода» с компрессором EVI. Насосы именно этой модели, две установки SDA-09(EVI), были установлены в бассейне Самарского государственного университета (ныне с ноября 2015 года СамГУ входит в Самарский государственный аэрокосмический университет) на первом этапе инсталляции теплонасосной системы для подогрева бассейна.

Однако время не стоит на месте, и появление нового компрессора с полноценным инверторным управлением (некоторые продавцы теплонасосного оборудования лукаво именуют частотный преобразователь инвертором) открыло новые возможности. Также в числе первых, среди производителей тепловых насосов в мире, УКЗТН разработал тепловой насос «воздух – вода» с инверторным компрессором BLDC и приступил к его выпуску в январе 2016 года.

Неоспоримым преимуществом при выборе теплового насоса «воздух – вода» является то, что все работы по устройству внешнего контура заключаются в монтаже внешнего блока и не требуют земляных работ. В целом процесс монтажа схож с монтажом кондиционера.

Однако, следует признать, что даже с компрессором ЭВИ теплонасосная установка «воздух – вода» при низких температурах имеет коэффициент преобразования тепловой энергии ниже, чем, например, тепловой насос «вода – вода» или геотермальный тепловой насос. Для решения этой проблемы специалистами УКЗТН была разработана новая модель теплового преобразователя – универсальный геотермально-воздушный тепловой насос SDU DROID, который вобрал в себя преимущества нескольких типов оборудования, и использует в качестве теплоисточников все доступные возобновляемые источники энергии – воздух, грунт, воду.

Соответственно, SDA INV является упрощённой версией теплонасоса Дроид, предназначенной для работы с воздухом в качестве теплоисточника (опционально доступно увеличение функционала) и лишённой встроенного бака для горячей воды.

Тепловой насос «воздух – вода» SDA INV в системе отопления может использоваться совместно с теплоаккумулятором ATWS. Однако, необходимость в буферной ёмкости не всегда очевидна и выяснять это лучше всего на этапе проектирования.

Для реализации функции горячего водоснабжения к имеющемуся в установке разъёму необходимо подсоединить бойлер косвенного нагрева TWS.

Тепловой насос «воздух – вода» SDA INV способен нагревать теплоноситель внутренней системы отопления до +65°С. Это делает возможным использование радиаторных систем отопления. Однако, как и любой теплонасос, тепловой насос «воздух – вода» SDA будет более эффективен в сочетании с низкотемпературными внутренними системами отопления – водяным полом или фанкойлами. И, конечно, фанкойл будет наиболее эффективен для реализации функции кондиционирования.

Стоит отметить, что отсутствует необходимость установки устройства плавного пуска или частотного преобразователя в тепловой насос «воздух – вода», цена устройства уже включает в себя полноценное инверторное управление.

Тепловой насос «воздух – вода» купить непосредственно у завода-изготовителя можно, обратившись в представительство УКЗТН в Северо-Западном федеральном округе – компанию Тепло-Heat. Стоимость установок приведена в разделе ЦЕНЫ, также в этот раздел можно перейти с марок моделей в таблице характеристик.

Тепловой насос «воздух — вода» SDA- 03(INV) 05(INV) 06(INV) 08(INV) 10(INV) 12(INV)
Производительность, кВт 15 А35 13.5 17.8 21.5 27.7 33.5 40.5
7 А35 11. 7 15.4 18.7 24.2 28.0 35.8
-5 А35 8.7 11.8 15.4 20.3 23.8 28.0
-15 А35 6.8 10.2 12.7 16.2
19.7
22.5
Потребляемая мощность и СОР, кВт/ч 15 А35 2.4\5.6 3.2\5.6 3.8\5.6 4.9\5.6 6.1\5.5 7.2\5.6
7 А35 2.3\5.0 3.1\4.9 3.8\5.0 4.8\5.0 5.7\4.9 7.0\5.1
-5 А35 2.4\3.6 3.4\3.5 4.3\3.6 5.6\3.6 6.8\3.5 7.8\3.6
-15 А35 2.3\3.0 3.3\3. 1 4.1\3.1 5.4\3.0 6.4\3.1 7.5\3.0
Используемый хладагент R22, R407
Компрессор DC scroll Panasonic, Hitachi, Toshiba
Электропотребление кулера, кВт/ч 0.45 0.5 0.7 0.9 1.0 1.4
Расход воздуха наружным блоком, м3 3500 4500 5500 7000 8500 10000
Потребление в режиме оттайки, кВт/ч 3.0 4.0 4.5 6.0 7.0 8.5
Среднее значение времени оттайки, % 7-15
Отопление темп-ра Mаксимум t при A=-5°С +65°С
Mаксимум t при A= -20°С
+50°С
Проток теплоносителя(M3/ч) 1. 5 2.0 2.5 3.5 4.0 5.0
Масса Наружный блок, кг 40 40 48 60 68 75
Внутренний блок, кг 70 76 85 95 115 135
Присоединительные размеры фреоновых магистралей 1\2
3\4
1\2
3\4
1\2
7\8
5\8
1
5\8
1-1\8
3\4
1-1\8
Габариты Наружный блок, мм
Внутренний блок, мм 540\850\800 540\850\800 540\850\800 540\850\800 540\850\800 540\850\800

Тепловые насосы воздух/вода

Тепловой насос и возобновляемые источники энергии

Воздух, вода и земля являются источниками  большого количества возобновляемой энергии, благодаря солнечному свету и дождю. Тепловой насос извлекает тепло из окружающей среды (воздух, вода, земля) и передает его вам с целью обогрева или охлаждения с небольшими энергетическими затратами.

Преимущества тепловых насосов

Экономия энергии до 70 %

На 1 кВт потребляемой энергии тепловой насос производит в среднем до 4 кВт тепла, таким образом 3 кВт вы получаете бесплатно (коэффициент преобразования КОП — в среднем равен 4 ).

Отопление и охлаждение: две функции в одном устройстве

Такой тепловой насос называется реверсивным. Зимой тепловой насос вас согревает, а летом приносит приятную прохладу, а система регулирования гарантирует оптимальный комфорт, отвечающий вашим потребностям.

Защита окружающей среды

Использование энергии наружного воздуха для отопления – это выбор в пользу защиты окружающей среды. Отказ от использования ископаемых видов топлива помогает избежать парникового эффекта и сохранить природные ресурсы.

Как это работает?

Тепловой насос извлекает тепло, присутствующее в воздухе, земле или подземных водах для отопления или охлаждения вашего дома. Он производит в 4 раза больше энергии, чем потребляет для своей работы.

Aэротермальный тепловой насос (воздух-вода)

Используя принцип аэротермии, тепловой насос извлекает природное тепло воздуха (даже зимой).

Преимущество теплового насоса воздух/вода
  • Работа в режимах отопления и охлаждения
  • Идеальное использование для небольших помещений
  • Простая установка не требующая дополнительной площади или скважин
  • Высокая производительность (КОП от 3,5 до 4,2)

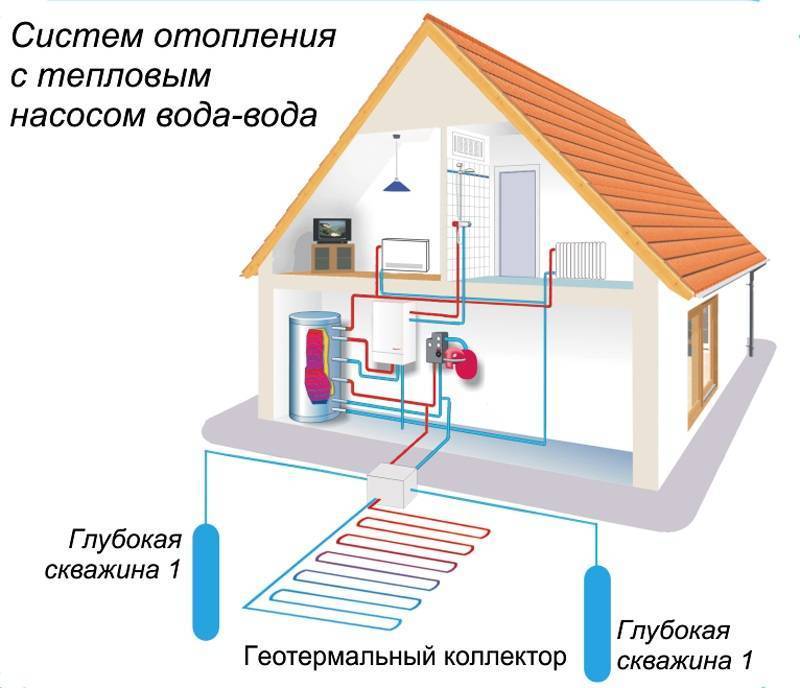

Геотермальный тепловой насос (земля-вода, вода-вода)

Геотермальные тепловые насосы используют энергию, присутствующую в недрах земли, для отопления, горячего водоснабжения и охлаждения летом.

Преимущество теплового насоса вода/вода и земля-вода
  • Работа в режимах отопления и охлаждения
  • Принцип геотермии  не требует обязательно большой площади поверхности земли, если выбор
    сделан в пользу бурения или использования тепла грунтовых вод.
  • Установка незаметная визуально, а также акустически
  • Высокая производительность (КОП до 5,6 при 10°C.)

Термодинамический водонагреватель

В предложении De Dietrich на Российском рынке 2 тепловых насоса для ГВС — Kaliko и Kaliko ESSENTIEL
Термодинамический водонагреватель работает по принципу аэротермического теплового насоса и получает энергию из воздуха.
Установленный, в идеале, в подвальном помещении, он с максимальной эффективностью в течение всего года использует тепло комнатного или наружного воздуха

Двухагрегатный тепловой насос воздух-вода BWL-1S

Двухагрегатный тепловой насос воздух-вода BWL-1S

Модель BWL-1S-07/230BWL-1S-10/400BWL-1S-14/400

Мощность

Макс.

мощность
до 10 кВт xx
до 12 кВт
до 14 кВт x
до 16 кВт

Мощность нагрева A7/W35

Мощность нагрева B0/W35

Мощность нагрева W10/W35

Мощность нагрева A15/W10-55

Диапазон регулирования A2/W35, ном. мощность

2,9-9,63,1-113,2-12,4

«Активное охлаждение»

jajaja

Мощность охлаждения A35/W18

8,68,712

Показатель энергоэффективности

3,34,13,4

Диапазон мощности A35/W18

2,9-9,63,1-113,2-13,2

Класс энергоэффективности

Эффективность COP* A7/W35 4,34,84,8
Эффективность COP* A2/W35 3,53,83,8
Эффективность COP* B0/W35
Эффективность COP* W10//W35
Отопление A++A++A++
Горячее водоснабжение

Общие характеристики

Система теплового насоса

Воздух/горячая вода
Воздух/вода xxx
Рассол/вода
Вода/вода

Конструкция

Моноблок
Сплит-система xxx

Место установки

Внутренняя установка xxx
Наружная установка

Горячее водоснабжение

нет
Встроенный водонагреватель
Внешний водонагреватель xxx

Функция охлаждения

Пассивное охлаждение с дополнительным модулем
да xxx
нет

Комбинация с

вентиляцией xxx

Особенно тихий

да
нет xxx

Размеры/масса

Высота (мм) 865/7901255/7901255/790
Ширина (мм) 1040/440900/440900/440
Глубина (мм) 340/340340/340340/340
Диаметр
Общая масса (кг) 66/33110/35110/37

Со встроенным водонагревателем

Горячее водоснабжение

Выходная производительность по ГВС (л/мин)
Размер водонагревателя (эквивалентный)

Уровень шума

Внутри 424244
Снаружи 616061

Потребляемая электрическая мощность

Режим ожидания (Вт) 555
макс. , отопление/ГВС (Вт) 360050006300

WOLF Smartset Ready

xxx

wiButler Ready

С 4 кв. 2016 г. С 4 кв. 2016 г.С 4 кв. 2016 г.

*(COP = Coefficient of Performance, коэффициент производительности) согласно EN 14511: до 5,1 (воздух 7 °C/вода 35 °C) и до 4,27 (воздух 2 °C/вода 35 °C)

Toshiba Estia – новый тепловой насос «воздух-вода»

Собственная система отопления и горячего водоснабжения, причем экологически безопасная и экономичная – вот что такое тепловой насос “воздух-вода”. Эффективный тепловой насос Toshiba Estia производительностью от 8 до 14 кВт отапливает комнаты, поставляет горячую воду для ванной и кухни, и даже кондиционирует воздух в жаркое время года.

Преимущества теплового насоса

На 1 кВт электроэнергии Toshiba Estia производит до 4,66 кВт тепловой энергии, забирая ее из уличного воздуха. Тепловой насос Toshiba Estia обладает наивысшим коэффициентом эффективности COP в своем классе. Неудивительно: в его основе — передовая инверторная технология и двухроторный компрессор постоянного тока.

Единая система с удобным управлением обеспечивает как отопление всего дома и теплый пол, так и горячую воду для кухни и ванной. Estia изготавливается из высококачественных компонентов и материалов, работает на эффективном хладагенте R-410A.

К тому же, пользуясь тепловым насосом «воздух-вода», вы заботитесь об экологии Земли – ведь они не расходуют невозобновляемого топлива. По данным Международного института холода (IIR) в мире работают около 130 млн. тепловых насосов, их использование снижает выброс СО2 примерно на 0,13 млрд тонн в год – примерно столько составляет годовой выброс СО2 Нидерландов или Чехии!

Конструкция Toshiba Estia


Основные компоненты:

  1. Наружный блок
  2. Гидромодуль
  3. Накопительный бак горячей воды
  4. Панель управления с недельным таймером
  5. Радиаторы отопления, теплый пол, фанкойлы

Компактный наружный блок с пластинчатым теплообменником можно разместить в любом удобном месте — возле дома или на балконе. Гидромодуль с нагревателем (3, 6 или 9 кВт) оптимально распределяет воду между потребителями и накопительным баком, а также точно контролирует ее температуру. Накопительный бак Estia (150, 210 и 300 литров) изготовлен из нержавеющей стали, а для антибактериальной защиты температура в баке регулярно повышается.

Панель управления с недельным таймером контролирует распределение горячей воды между одной или двумя зонами и накопительным баком. Для удобства панель прикрепляется к гидромодулю. Установщик может выбрать несколько постоянных значений температуры горячей воды или автоматическое регулирование.

Тепловой насос Toshiba Estia можно использовать как с радиаторами отопления, так и с системой подогрева пола и фанкойлами. Если здание уже оборудовано бойлером на газовом или твердом топливе, то тепловой насос может быть объединен с существующей системой отопления.

Тепловой насос Toshiba оснащен защитой от замерзания и работает при температурах до -20 °C. Estia несложен в установке, а благодаря большой длине трассы компоненты системы можно расположить удобным образом. Для теплового насоса не нужен ни дымоход, ни подземные коммуникации, требующие дополнительных работ.

Тепловые насосы воздух/вода NIBE | Климатические Инновационные Системы

Тепловой насос Nibe F2120 класса воздух/вода совершенно новый, с сенсационными характеристиками!

Компания Nibe представляет настоящий прорыв в классе воздушных тепловых насосов с высочайшими характеристиками по SCOP- более 5,0. Или другими словами тепловой насос обеспечивают в пять раз больше тепла по году, чем электрический котел, при одинаковом потреблении энергии! Более того- у этой модели широчайший рабочий температурный диапазон, с температурой подачи теплоносителя 65 ° C и сенсационными 63 ° C при наружней температуре -25 ° C, при этом уровень шума сохраняется на минимальном уровне.

Поделиться ссылкой:

Воздух/вода тепловой насос для небольших зданий

  • Тепловая мощность 7 — 9 кВт, возможно объединение в каскад до 8 ед.
  • Один из наилучших коэффициентов энергоэффективности COP на Европейском рынке
  • Температура теплоносителя 63 °C при -25 °C на улице
  • Работают при температуре на улице ниже -25 °C
  • Низкий уровень шума
  • Встроенный поддон c подогревом для отвода конденсата

Поделиться ссылкой:

Воздух/вода инвертерный тепловой насос.

  • Тепловая мощность 8 — 16 кВт, возможно объединение в каскад до 8 теплонасосов
  • Инверторный компрессор
  • Обогрев (отопление, горячая вода, бассейн и т.д.) и охлаждение (кондиционирование)
  • Устанавливается на улице, компактные размеры
  • Встроен поддон с подогревом для отвода конденсата

Поделиться ссылкой:

NIBE воздух/вода тепловой насос для коммерческих, и крупных жилых зданий

  • Тепловая мощность 14…20 кВт, возможно объединение в каскад до 8 теплонасосов
  • Один из наилучших коэффициентов энергоэффективности COP на Европейском рынке
  • Температура теплоносителя 63 °C при -25 °C на улице
  • Работают при температуре на улице ниже -25 °C
  • Удивительно малошумны
  • Встроенный поддон с пдогревом для отвода конденсата

Поделиться ссылкой:

Воздух/вода тепловой насос NIBE, состоящий из готовых уличных и внутренних модулей

  • NIBE SPLIT создан для отопления, горячего водоснабжения, и кондиционирования зданий с тепловой нагрузкой 3…13 кВт
  • 12 комплектов для точного удовлетворения ваших индивидуальных потребностей в мощности отопления, кондиционирования и количества горячей воды
  • Компактность, простота и надежность монтажа, особенно с использованием внутреннего модуля «все-в-одном»
  • Один из лучших показателей энергоэффективности COP у своем классе
  • Большая программа принадлежностей, например, готовый комплект подключения солнечного коллектора

Поделиться ссылкой:

Тепловые насосы воздух/вода или как еще называют воздушные тепловые насосы-превращают энергию наружнего воздуха в тепловую энергию, создающую комфортную атмосферу в вашем доме. По сравнению с другими «классическими» системами отопления, тепловые насосы NIBE воздух/вода позволяют снизить энергозатраты до 70%. Воздушный тепловой насос NIBE (воздух/вода), в основном подходит для южных регионов наше страны, т.к. основной модельный ряд рассчитан на работу до -20 С.

Прогресс не стоит на месте и современные низкотемпературные воздушные тепловые насосы работают до температур -25 С Также анонсируются модели с минимальной температурой -32 градуса С.

Несомненно, преимуществом этого типа насосов, являются — короткий срок окупаемости, быстрый монтаж и надежное производство отопления и ГВС для северного климата.

≋ Как работает тепловой насос «воздух вода» • Принцип действия

Тепловой насос воздух-вода — это энергоэффективная система, которая появилась на рынке Украины не так давно, но уже получила широкое распространение и положительные отзывы покупателей. Централизованное отопление на сегодняшний день имеет высокую стоимость и низкое качество, поэтому тепловой насос стал достойной заменой обычным батареям. Данный агрегат характеризуется универсальностью, поскольку служит для организации нагрева воды и отопления/охлаждения помещений.

Внешне насос воздух-вода схож с обычной сплит-системой: он имеет наружный и внутренний блоки. Система оснащена конденсатором, испарителем и компрессором. Конденсатор — это элемент внутреннего модуля системы, в котором происходит передача тепловой энергии носителю (воде). Испаритель расположен в наружном блоке, в нем происходит отбирание тепла из воздуха. Тепловой насос воздух-вода считается самым простым и эффективным устройством для обеспечения комфортного микроклимата в помещении.

Как работает тепловой насос “воздух-вода”?

Принцип работы достаточно простой и состоит из следующих этапов:

  • Во внешнем модуле устройства расположен мощный вентилятор, который забирает воздух с улицы.
  • Далее происходит прямой контакт наружного воздуха с испарителем (теплообменником).
  • Внутри испарителя циркулирует по замкнутому контуру хладагент, который нагревается и испаряется (т. е. переходит в газообразное состояние). Особое свойство хладагента — это кипение при низких температурах.
  • Газообразный хладагент поступает в компрессор (который работает от электричества), где происходит его сжатие. При сжатии повышается давление и температура хладагента.
  • Нагретое вещество под высоким давлением перемещается в конденсатор, где отдает тепло носителю (в данном случае воде). После отдачи хладагент охлаждается, происходит конденсация и, как следствие, газообразное состояние переходит в жидкое.
  • В контуре установлен расширительный вентиль, задачей которого является снижение давления. Пройдя его, жидкий хладагент снова попадает в испаритель (теплообменник) и переходит в газообразное состояние. Данный цикл постоянно повторяется.

Таким образом становится понятно, как работает тепловой насос воздух-вода. Ведь воздух является бесконечным возобновляемым природным ресурсом (при этом совершенно бесплатным). Это дает возможность сэкономить большую часть денежных средств при обогреве помещения.

Технические характеристики энергосистемы воздух-вода

Преимуществ у теплового насоса данного вида множество. Среди них и экономичность, и универсальность, и простота в эксплуатации, и экологичность. Однако, по нашему мнению, стоит обратить внимание на такие показатели:

  • Объем воды. Энергоагрегат типа воздух-вода может быть рассчитан не только на организацию отопления/охлаждения, но и на подачу горячей воды. Объем накопительной емкости свидетельствует о потенциальном расходе тепловой энергии, площади помещения и т.д. Нагретая вода циркулирует в оборудованной системе отопления (радиаторах, фанкойлах, системе теплый пол).
  • Показатель COP. Компрессор, который обеспечивает сжатие газообразного хладагента, работает от электросети, следовательно затрачивает электроресурсы. Значение COP, указанное в технической документации, показывает соотношение вырабатываемой энергии к потребляемой. То есть, если значение равно 3, значит тепловой насос воздух-вода вырабатывает энергии в три раза больше, чем потребляет. Чем выше показатель, тем лучше и экономичнее прибор.
  • Работа при отрицательной температуре. Тепловой насос способен отбирать тепло даже при минусовых температурах (есть модели устройств, которые работают при температуре наружного воздуха до -10°C, а также до -25°C).
  • Значение SCOP — это сезонный коэффициент производительности теплового насоса. Ведь температура окружающей среды постоянно меняется. Рассчитывается значение в зависимости от климатической зоны, а за основу берется несколько показателей температурного режима (в зимнее и летнее время).

Достоинства тепловых насосов воздух-вода

  • Альтернатива дорогостоящим видам отопления. Газовое, электрическое или центральное отопление — это всегда дорого, при этом цена на данные источники тепла постоянно растет. В современных странах уже давно используют энергоэффективные приборы: солнечные батареи, ветрогенераторы и прочие устройства. Они не только экономичны, но еще и безвредны для окружающей среды и человека.
  • Длительный срок службы. Такая тепловая установка рассчитана на долгий период эксплуатации, имеет несколько лет гарантии и может быть модернизирована по истечению многих лет.
  • Многофункциональность. Тепловой насос можно использовать для обогрева, охлаждения и подачи горячей воды. Кроме того, существуют как бытовые установки, так и промышленные. Это отражается на эффективности и стоимости прибора.
  • Простота монтажа. В сравнении с тепловыми насосами других видов, данный тип (воздух-вода) является самым простым. Он подходит для любой местности, включая город. Не требует оформления разрешительных документов и других бумаг. Кроме того, агрегат не занимает много места в помещении и почти бесшумный.
  • Безопасность. Конструкция теплового насоса не имеет никаких взрыво- и пожароопасных веществ (топлива, газа). Поэтому, используя агрегат, можно не переживать за свое здоровье и жизнь.

Для любого теплового насоса все равно потребуется электроэнергия — этот факт следует учитывать. Однако ее потребление снизится в несколько раз, что не может не радовать.

Наша компания — это лидер в Украине в сфере климатической техники. Мы постоянно тестируем все инновационные устройства, чтобы оценить их достоинства и недостатки. Поэтому, чтобы познакомиться с работой теплового насоса, приглашаем Вас к нам в офис. Мы продемонстрируем Вам его наглядно, ведь у нас он уже давно установлен. Несмотря на то, что оборудование дорогостоящее, его эффективность полностью оправдана.

Системы тепловых насосов воздух-вода | Экономное отопление, а также комплексное решение для отопления и горячего водоснабжения | Кондиционирование и охлаждение

Daikin Advantage

Энергоэффективность

Современные тепловые насосы и инверторы Daikin обеспечивают оптимальную энергоэффективность.

Широкий выбор

Линейка тепловых насосов Daikin для жилых и коммерческих помещений полностью удовлетворяет потребности в горячей воде подходящей температуры и количества.

Тихие операции

Уникальные конструкции, включая компрессоры с инверторным приводом и естественную конвекцию распределения тепла, обеспечивают бесшумную работу внутренних и наружных блоков Daikin.

Комплексное отопление и горячее водоснабжение

Пространство для установки и затраты значительно снижаются за счет единой интегрированной системы отопления и горячего водоснабжения.

Обзор

Комплексное решение для отопления и горячего водоснабжения

Daikin Altherma для низких температур

Модельный ряд

Жилой низкотемпературный тип

Горячая вода, нагретая до 55 ℃, доступна для теплых полов и низкотемпературных радиаторов.И отопление, и охлаждение могут работать с тепловым насосом.

Жилой высокотемпературный тип

Горячая вода, нагретая до 80 ℃, доступна для бытового горячего водоснабжения и высокотемпературных радиаторов. И отопление, и охлаждение могут работать с тепловым насосом.

Жилой гибридный тип

Горячая вода для бытового потребления эффективно поставляется даже при низкой температуре с помощью комбинации водонагревателя с тепловым насосом и газового бойлера.

Котел с тепловым насосом для жилых помещений

Специальный водонагреватель для бытового потребления, использующий хладагент CO 2 , обеспечивает достаточное количество горячей воды для ванн и душевых.

* Продается только в Японии

Коммерческий тип

Большой наружный блок обеспечивает такие объекты, как апартаменты, отели и спортивные залы, с большим количеством горячей воды.

Дополнительная информация

Послепродажное обслуживание

Глобальная система поддержки предоставляет своевременные решения для всех потребностей.

Узнать больше

Профилактическое обслуживание

Чтобы обеспечить большую экономию энергии, долгий срок службы и комфорт, Daikin предлагает эти услуги.

НАЛИЧИЕ

Продукты или функции на этой странице могут быть недоступны в вашем регионе.
Посетите свой местный веб-сайт, чтобы получить подробную информацию о продуктах и ​​функциях, доступных в вашем регионе.

Взгляд на системы тепловых насосов воздух-вода

Тепловые насосы предназначены для увеличения доли рынка HVAC для жилых и легких коммерческих помещений.Эта тенденция основана на конвергенции рыночных движущих сил, таких как увеличение производства электроэнергии за счет фотоэлектрических установок и ветряных турбин, государственные цели в области возобновляемых источников энергии, растущий интерес к зданиям с нулевым коэффициентом полезного действия и реализация программ по сокращению выбросов углерода, образующихся при сжигании ископаемого топлива.

Тепловые насосы могут применяться во многих ситуациях, когда имеется свободный доступ к низкотемпературному теплу и присутствует нагрузка, принимающая это тепло при более высокой температуре. Тепловые насосы используются для отопления помещений, нагрева воды для бытовых нужд, вентиляции с рекуперацией тепла и даже для рекуперации полезного тепла из сточных вод.

Большинство тепловых насосов, используемых для отопления помещений, также могут обеспечивать охлаждение и осушение. Таким образом, выбор теплового насоса для отопления помещений часто устраняет необходимость в отдельной системе охлаждения, как это требовалось бы для гидравлических систем, использующих котлы.

GEO ЛЮБИТ ВСЕ

Геотермальные тепловые насосы, которые извлекают тепло из грунтовых вод или подземных контуров земли, стали «любимцем» североамериканского рынка HVAC. Государственные программы стимулирования как в Канаде, так и в США.S., теперь предлагают щедрые скидки или налоговые льготы, которые значительно снижают стоимость установки геотермальных тепловых насосных систем.

Преобладающий «шаг» для использования геотермальных тепловых насосов — это способность работать с более высокими коэффициентами производительности (COP) по сравнению с тепловыми насосами с воздушным источником в холодных климатических условиях. Это преимущество стало основным направлением программ стимулирования коммунальных предприятий в 1980-х годах. Коммунальные предприятия рассматривали геотермальные тепловые насосы как средство «качественного увеличения нагрузки». Возможность увеличения продаж электроэнергии при одновременном снижении пиковых нагрузок, связанных с электрическим сопротивлением теплу, для поддержки тепловых насосов с воздушным источником ранних поколений в холодную погоду.

В то время как преимущество геотермальных тепловых насосов в отношении COP остается в целом, «разрыв в COP» неуклонно сокращается за счет усовершенствований в технологии тепловых насосов с воздушным источником для «холодного климата».

Разница в ежегодных затратах на отопление помещений между тепловым насосом со средним сезонным COP 3,5 и другим тепловым насосом со средним сезонным COP, скажем, 2,5 уменьшается прямо пропорционально расчетной тепловой нагрузке здания.

Недавно я провел анализ двух тепловых насосов: Геотермального теплового насоса с предполагаемым средним сезонным COP равным 4.0, и тепловой насос воздух-вода для холодного климата со средним сезонным COP 2,5. Предполагалось, что оба тепловых насоса будут обеспечивать теплом энергоэффективный дом в холодном климате северной части штата Нью-Йорк с температурой 6720 градусо-дней. Расчетная тепловая нагрузка дома составляла 18 000 БТЕ / час.

Экономия электроэнергии тепловым насосом с более высоким COP по сравнению с другим тепловым насосом составила около 3,7 млн ​​БТЕ / ч (1 млн БТЕ = 1 000 000 БТЕ). При цене на электроэнергию 0,13 доллара за киловатт-час годовая экономия тепловой энергии составила около 142 долларов. Это намного меньше, чем то, что большинство людей тратят на годовое обслуживание сотовой связи.

Геотермальный тепловой насос с более высоким COP действительно снижает затраты на отопление помещения. Однако остается вопрос: можно ли окупить значительно более высокую стоимость установки геотермального теплового насоса за счет экономии, которую он дает в течение срока службы оборудования? Без субсидий, доступных в настоящее время для геотермальных тепловых насосов, и в условиях конкуренции с несубсидируемыми тепловыми насосами для низких температур окружающей среды, экономическая жизнеспособность системы с более высокими характеристиками / высокой ценой остается сомнительной. Используя местные затраты в северной части штата Нью-Йорк, я обнаружил, что простая окупаемость более дорогой системы значительно превышает предполагаемый 25-летний жизненный цикл.

ТЕПЛОВЫЕ НАСОСЫ + ГИДРОНИКА

Я твердо убежден, что никакая отопительная техника, какой бы энергоэффективной она ни была, не выиграет и не сохранит свою долю на рынке, если не сможет обеспечить отличный комфорт.

Тепловые насосы, доставляющие тепло с помощью систем принудительного распределения воздуха, лишены многих недостатков комфорта, как и другие системы принудительного распределения воздуха. К ним относятся потенциальное температурное расслоение, сквозняки, повышенное давление в здании, которое увеличивает утечку воздуха, звук принудительной подачи воздуха и накопление пыли в воздуховодах.Хорошая гигиена HVAC, такая как очистка воздуховодов, использование HEPA-фильтров или электронных воздухоочистителей, может снизить количество пыли, но сохраняется несоответствие физиологического комфорта между системами принудительной подачи воздуха и правильно спроектированными системами излучающих панелей.

Итак, как составить комбинацию из:

  • Высокая энергоэффективность в условиях холодного климата
  • Электроэнергия из возобновляемых источников
  • Улучшенный комфорт
  • Несубсидируемая экономическая устойчивость?

Одним из решений, в котором сходятся эти желательные черты, является тепловой насос воздух-вода для низких температур окружающей среды в сочетании с низкотемпературной излучающей панельной распределительной системой.

Тепловые насосы воздух-вода нынешнего поколения для низких температур окружающей среды могут извлекать полезное тепло из наружного воздуха при температурах до -8F (-22C). Это тепло может передаваться водяному пару или раствору антифриза и подаваться в распределительную систему водяных излучающих панелей при температурах до 130F (54C).

В теплую погоду тот же тепловой насос может производить охлажденную воду или раствор антифриза до температуры 42F (5,5C). Эту жидкость можно пропустить через охлаждающие змеевики одного или нескольких устройств обработки воздуха для охлаждения и осушения внутреннего пространства.

ОСНОВНАЯ КОНФИГУРАЦИЯ СИСТЕМЫ

Рисунок 1

На рис. 1 показана схема трубопроводов системы теплового насоса «воздух-вода», которая обеспечивает зональное отопление с использованием излучающих панелей и зонированное охлаждение / осушение с использованием небольших воздухообрабатывающих устройств.

Обе зоны должны работать в одном режиме (например, нагрев или охлаждение) одновременно. Поток во все зоны нагрева и охлаждения обеспечивается одним циркуляционным насосом с регулируемым давлением и регулируемой скоростью, который автоматически изменяет скорость для поддержания постоянного перепада давления независимо от того, какая зона (зоны) работает.

В режиме обогрева температура жидкости в буферном баке определяется контроллером сброса наружного блока. Максимальная целевая температура воды на датчике средней высоты (S1) в буферном баке составляет 110F, что соответствует наружной температуре 0F. Минимальная целевая температура воды на датчике (S1) составляет 80F, что соответствует температуре наружного воздуха 52,5F или выше. Наружное управление сбросом температуры буферного бака позволяет системе выдерживать тепловую нагрузку здания, поддерживая при этом минимально возможную температуру воды, необходимую для теплового насоса.Это увеличивает коэффициент полезного действия.

Буферная цистерна показана в «трехтрубной» конфигурации. Это позволяет нагретой или охлажденной жидкости от теплового насоса идти непосредственно к нагрузке, не проходя предварительно через буферный резервуар. В то же время он связывает тепловую массу нижней части бака с тепловым насосом для предотвращения коротких циклов. Этот трубопровод также позволяет буферному резервуару обеспечивать гидравлическое разделение между циркуляционным насосом теплового насоса (P1) и нагрузочным циркуляционным насосом (P2).Трубопровод оптимизирован для сохранения расслоения во время работы в режиме обогрева.

Вся система заполнена 30-процентным раствором антифриза на основе ингибированного пропиленгликоля.

ОХЛАЖДЕНИЕ

Рисунок 2

На рис. 2 показана система в режиме охлаждения. Охлажденный раствор антифриза из теплового насоса или буферного бака подается в один или оба зонированных кондиционера, при этом зоны излучающих панелей остаются отключенными. Во время работы в режиме охлаждения температура буферного бака поддерживается между верхним и нижним пределом контроллером уставки.Типичный диапазон температур составляет от 45F до 60F.

Все трубопроводы, по которым проходит охлажденная жидкость, должны быть изолированы и герметизированы для предотвращения конденсации. Миграция охлажденной воды в зоны излучающей панели предотвращается за счет комбинации клапана закрытой зоны на подающей трубе и обратного клапана на трубопроводе обратной стороны.

Рисунок 3

На рис. 3 показан один из способов подключения электрических элементов управления системой.

Переключатель выбора режима определяет, работает ли система в режиме обогрева, охлаждения или остается выключенной.Температура в каждой зоне контролируется термостатом нагрева / охлаждения. В режиме охлаждения зональные термостаты включают соответствующие устройства обработки воздуха и открывают соответствующие зональные клапаны. Распределительный циркулятор также включен. Запрос на охлаждение из любой зоны также включает контроллер уставки, который управляет тепловым насосом для поддержания температуры буферного бака в подходящем для охлаждения температурном диапазоне.

ОПИСАНИЕ РАБОТЫ

Ниже приводится описание работы системы, показанной на рисунках 1, 2 и 3.Для определенных марок и моделей тепловых насосов может потребоваться немного другая проводка для работы в режимах обогрева или охлаждения. Всегда проверяйте конкретные требования к проводке для используемого теплового насоса и убедитесь, что они согласованы с балансом проводки системы.

Источник питания: Тепловой насос воздух-вода и циркуляционный насос (P1) питаются от специальной цепи 240/120 В переменного тока, 30 А. Выключатель теплового насоса (HPDS) должен быть замкнут для подачи питания на тепловой насос. Остальная часть системы управления питается от цепи 120 В переменного тока / 15 А.Главный выключатель (MS) должен быть замкнут для подачи питания на систему управления. Оба фанкойла питаются от выделенной цепи 240 В переменного тока / 15 А. Сервисный выключатель каждого воздухообрабатывающего агрегата должен быть замкнут, чтобы он работал.

Режим обогрева: Переключатель выбора режима (MSS) должен быть установлен на обогрев. Это передает 24 В переменного тока на клемму RH в каждом термостате. Когда какой-либо термостат (T1, T2) требует тепла, 24 В перем. Тока передается с клеммы W термостата на соответствующий клапан зоны нагрева (ZVh2 или ZVh3).Когда клапан зоны достигает своего полностью открытого положения, его внутренний концевой выключатель замыкается, передавая 24 В переменного тока на катушку реле (R1). Контакт реле (R1-1) замыкается и пропускает 120 В переменного тока в циркуляционный насос (P2). Контакт реле (R1-2) замыкается, передавая 24 В переменного тока внешнему контроллеру сброса (ODR). (ODR) измеряет температуру наружного воздуха на датчике (S2) и использует эту температуру вместе со своими настройками для расчета целевой температуры приточной воды для буферного резервуара. Затем он измеряет температуру буферного бака датчиком (S1).Если температура в (S1) более чем на 6F ниже целевой температуры, (ODR) замыкает свой контакт реле. Это замыкает цепь между клеммами 1 и 2 теплового насоса, позволяя ему перейти в режим обогрева. Тепловой насос (HP) включает циркуляционный насос (P1) и проверяет достаточный поток через тепловой насос. После небольшой задержки тепловой насос включает компрессор. Тепловой насос продолжает работать до тех пор, пока температура на датчике (S1) не станет на 6F выше целевой температуры, рассчитанной (ODR), или пока ни один из термостатов не требует тепла, или пока тепловой насос не достигнет своего внутреннего верхнего предела.Примечание. Ни один из кондиционеров не работает в режиме обогрева, независимо от настройки переключателя вентилятора на термостатах.

Режим охлаждения: Переключатель выбора режима (MSS) должен быть установлен на охлаждение. Это передает 24 В переменного тока на катушку реле (RC). Нормально разомкнутые контакты (RC-1) и (RC-2) замыкаются, позволяя 24 В переменного тока от кондиционеров проходить на клемму RC в каждом термостате (T1, T2). Когда какой-либо термостат требует охлаждения, 24 В перем. Тока передается от клеммы Y термостата к соответствующему клапану зоны охлаждения (ZVC1 или ZVC2).Когда клапан зоны достигает своего полностью открытого положения, его внутренний концевой выключатель закрывается, передавая 24 В переменного тока на катушку реле (R2). Контакт реле (R2-1) замыкается и пропускает 120 В переменного тока в циркуляционный насос (P2). Контакт реле (R2-2) замыкается и пропускает 24 В переменного тока на контроллер уставки охлаждения (SPC). Контроллер уставки охлаждения измеряет температуру буферного бака на датчике (S3). Если эта температура составляет 60F или выше, контакт реле (SPC) замыкается, замыкая цепь между клеммами 1 и 2 на тепловом насосе (HP), позволяя ему работать. Контакт реле (R2-3) замыкается между клеммами 3 и 4 теплового насоса (HP), переключая его в режим охлаждения. Тепловой насос (HP) включает циркуляционный насос (P1) и проверяет достаточный поток через тепловой насос. Компрессор теплового насоса включает его и работает в режиме чиллера. Это продолжается до тех пор, пока температура на датчике (S3) не упадет до 45 ° F, или пока ни один из зональных термостатов не потребует охлаждения, или пока тепловой насос не достигнет внутренней настройки нижнего предела. Если переключатель выбора режима (MSS) установлен в положение «охлаждение», нагнетатели в воздухоочистителях можно включить вручную с помощью термостатов.Воздуходувки будут работать автоматически всякий раз, когда активна любая зона охлаждения.

Распределение: Циркулятор (P2) представляет собой циркуляционный насос с регулируемым давлением с переменной скоростью, который настроен на необходимый перепад давления, когда работают обе зоны нагрева или обе зоны охлаждения. Он автоматически снижает скорость для поддержания постоянного перепада давления, когда работает только одна зона нагрева или одна зона охлаждения. Автоматические уравновешивающие клапаны с текущим расходом устанавливаются в контурах обеих зон нагрева и обоих контуров зоны охлаждения.

Тепловые насосы воздух-вода для низких температур окружающей среды могут заполнить уникальную нишу для отопления и охлаждения жилых и легких коммерческих зданий. Хотя их COP не обязательно такие же высокие, как у геотермальных тепловых насосов, стоимость их установки значительно ниже. Они особенно хорошо подходят в качестве источников тепла для низкотемпературных систем распределения излучающих панелей. Я рекомендую вам внимательно посмотреть, как они могут вписаться в вашу бизнес-модель. <>

Джон Зигенталер, П.Е. окончила политехнический институт Ренсселера в области машиностроения и имеет лицензию профессионального инженера. Он имеет более 34 лет опыта в проектировании современных систем водяного отопления. Последняя книга Зигенталера — «Отопление с использованием возобновляемых источников энергии» (дополнительную информацию см. На сайте www.hydronicpros.com).

Тепловой насос вода-воздух

Что такое тепловой насос вода-воздух?

Тепловые насосы типа «вода-воздух» передают подземную тепловую энергию от горячей воды воздуху в помещении, распределяемую по воздуховодам здания.Когда более горячий материал соприкасается с более холодным, эта разница температур заставляет тепло естественным образом переходить от горячего к холодному, поэтому тепловые насосы являются возобновляемыми и эффективными. Зимой воздушное отопление обеспечивают тепловые насосы вода-воздух; летом — центральный кондиционер.

В чем разница между тепловым насосом типа вода-воздух и тепловым насосом вода-вода?

Тепловые насосы «вода-воздух» совместимы только с системами отопления, вентиляции и кондиционирования воздуха с принудительной подачей воздуха. Между тем, тепловые насосы типа вода-вода совместимы только с жидкостными излучающими системами отопления, вентиляции и кондиционирования воздуха, такими как радиаторы, водонагреватели для плинтусов и лучистые полы с подогревом.

Не знаете, какой из двух тепловых насосов вам нужен? Вы можете определить это для себя дома, быстро взглянув на вашу текущую систему HVAC. Если у вас есть печь для воздушного отопления, то вам понадобится тепловой насос типа вода-воздух; Если у вас есть бойлер для лучистого тепла, вам понадобится водо-водяной тепловой насос.

Тепловые насосы типа вода-воздух могут подавать как тепло, так и переменный ток. Однако тепловые насосы типа вода-вода могут поставлять тепло или горячую воду только для домов и предприятий, но не переменного тока.

Где во всем этом вписываются «геотермальные» тепловые насосы?

Тепловые насосы вода-воздух и тепловые насосы вода-вода являются формами «геотермального» отопления и охлаждения.Домашняя геотермальная энергия — это форма возобновляемой энергии, поскольку она использует тепло, которое хранится в земле, без сжигания ископаемого топлива.

Устанавливает ли Dandelion тепловые насосы типа вода-воздух?

Да, Dandelion в настоящее время устанавливает исключительно тепловые насосы типа вода-воздух, потому что они, как правило, проще и дешевле в установке, чем тепловые насосы вода-вода, и потому что это система «два в одном» как для отопления, так и для кондиционирования. В результате Dandelion Air совместим только с домами, в которых есть воздуховоды для принудительного воздушного отопления и / или центрального кондиционера.

Есть ли в вашем доме воздуховоды? Посмотрите, подходит ли одуванчик для вашего дома.

2019-2020 Тепловые насосы воздух-вода | О программе ENERGY STAR

Премия ENERGY STAR ® Emerging Technology Award (ETA) присуждается инновационным технологиям, которые соответствуют строгим критериям эффективности для снижения энергопотребления и выбросов парниковых газов. Агентство по охране окружающей среды США (EPA) с радостью отмечает, что тепловые насосы воздух-вода удостоены премии ENERGY STAR Emerging Technology Award за 2019 год.

Продукты, соответствующие критериям эффективности (PDF, 63 КБ), будут включены в Список квалифицированных продуктов после того, как будет установлено, что все критерии награды были соблюдены. Производители могут отправить документацию на соответствующие продукты тепловых насосов типа «воздух-вода» по адресу [email protected] gov.

Преимущества систем, отмеченных наградами за новые технологии ENERGY STAR:

Типичные воздушные тепловые насосы отбирают тепло от наружного воздуха с помощью хладагента. Тепловые насосы ATW передают это тепло жидкости на открытом воздухе — обычно воде или смеси воды и гликоля — и транспортируют эту жидкость в дом, чтобы обеспечить обогрев помещения за счет распределения жидкости (например,g., теплый пол, радиаторы или системы циркуляции воды плинтуса). Эти системы также могут использоваться в режиме охлаждения, создавая охлажденную жидкость и пропуская ее через воздушный змеевик для распределения кондиционирования воздуха в доме или на работе. В то время как рынок тепловых насосов ATW в США невелик, он хорошо зарекомендовал себя в Европе и Китае, где объем мирового рынка составляет около 1,7 млн ​​единиц в год 1 .

Тепловые насосы

ATW имеют множество применений с преимуществами перед традиционными гидравлическими системами в новых и существующих домах, а также перед системами с принудительной подачей воздуха в новых зданиях. По сравнению с типовой системой газового конденсационного котла, тепловые насосы ATW могут обеспечить экономию энергии до 47% 2 с сезонным коэффициентом полезного действия (COP) 1,7 — 3,0. Системы ATW также демонстрируют превосходные характеристики при низких температурах наружного воздуха по сравнению с традиционными тепловыми насосами с воздушным источником, что делает их подходящими для использования на всей территории США, включая холодные регионы. Помимо экономии энергии, системы с тепловым насосом ATW могут обеспечить следующие преимущества:

  • Поскольку система нагревает воду, добавление накопительного бака к системе обеспечит домовладельцев эффективным нагревом воды для бытового потребления.Это устраняет необходимость в отдельном водонагревателе и может сэкономить тысячи долларов домовладельцу. 3
  • Все вентиляторы расположены вне дома, что обеспечивает бесшумную работу.
  • Позволяет провести модернизацию для обеспечения охлаждения в домах с водяным отоплением без прокладки обширных воздуховодов в доме.

В новой конструкции тепловые насосы ATW обладают всеми преимуществами гидравлической системы, а также обеспечивают эффективное электрическое тепло, потребляя на 70% меньше электроэнергии, чем электрическое тепло плинтуса.Эти преимущества включают:

  • Простые конфигурации зонирования: обеспечение желаемой температуры в каждой комнате или зоне дома отдельно (например, кухню, возможно, не нужно отапливать так сильно, как спальню)
  • В конструкции дома не требуется места для больших воздуховодов.

В результате тепловые насосы ATW могут экономить энергию даже в холодном климате, где многие тепловые насосы «воздух-воздух» плохо работают, обеспечивают кондиционирование помещения и нагрев горячей воды, а также ряд других преимуществ для потребителей.

Продукты-победители должны подтвердить, что они есть:

  1. Тепловой насос с воздушным источником тепла, в котором хладагент-вода или вода / гликоль, теплообменник
  2. Может обеспечивать обогрев помещения (а также, возможно, охлаждение помещения и горячее водоснабжение)
  3. Способен обеспечивать коэффициент нагрева 1,7 или выше при полной нагрузочной способности при температуре наружного воздуха по сухому термометру 5 ° F и температуре воды на выходе 110 ° F
  4. Одобрены для использования и доступны для продажи в США. С. маркет

EPA вручает награду ENERGY STAR Emerging Technology Award за

Тепловые насосы воздух-вода для Chiltrix, Inc. на выставке AHR Expo 2020.


1 Зигенталер, Джон. «Тепловые насосы« воздух-вода »для домов с низким энергопотреблением и нулевым потреблением энергии», Нью-Йоркская региональная конференция и выставка по производительности дома, 2018, 14 февраля 2018 г.

2 Типичные конденсационные котлы имеют КПД приблизительно 90-98,5% (измерено с помощью AFUE), а тепловые насосы ATW имеют КПД не менее 170% при 5 градусах F (измерено с использованием COP).

3 Аналогичные водонагреватели с тепловым насосом ENERGY STAR стоят от 1200 до 2000 долларов в розницу, не включая установку.

Тепловые насосы воздух-вода и вода-вода

Растущая популярность тепловых насосов

Учитывая постоянный рост цен на энергоносители и негативные последствия, которые крупномасштабная эксплуатация традиционных источников энергии (ископаемое топливо, уголь) оказывает на окружающую среду, мы приняли подход «как обычно» к тому, как мы обеспечиваем электроэнергией наши дома для Прошедшие 50-60 лет надо пересмотреть. Более того, похоже, что столь необходимые изменения уже происходят, и все больше и больше домашних хозяйств по всей Великобритании и во всем мире поддерживают более экологичный образ жизни, обращаясь к возобновляемым источникам энергии, когда дело доходит до производства электроэнергии.

В разгар этой непрекращающейся борьбы между доказанной надежностью традиционных технологий отопления и неиспользованным потенциалом новых решений для отопления с использованием возобновляемых источников энергии тепловой насос доказал свою актуальность и полезность в качестве экологически чистой альтернативы традиционному домашнему отоплению.

В следующих строках этого короткого, но, как мы надеемся, содержательного поста мы решили рассмотреть некоторые особенности, характерные для одного из них, может быть, менее распространенных, но не менее эффективных тепловых насосов: вода в воду.

Воздух в воду — Вода в воду: что лучше?

Существует необоснованное общественное мнение о том, что тепловые насосы «вода-вода» (тепловые насосы «грунт-вода») обычно более эффективны, чем тепловые насосы «воздух-вода», и, следовательно, более выгодны в эксплуатации. Однако практика показывает, что даже если они концептуально различаются, тепловые насосы (как воздух-вода, так и вода-вода) будут нести одинаковые эксплуатационные расходы при условии, что обе системы имеют одинаковую номинальную мощность. Ниже мы объясним, почему эксплуатационные расходы для обеих систем более или менее одинаковы, даже если принципы работы обоих нагревательных приборов немного отличаются.

Тепловой насос воздух-вода против теплового насоса вода-вода

В холодное время года жидкости в подземном коллекторе теплового насоса вода-вода стабилизируются немного ниже точки замерзания, в то время как средняя температура воздуха, втягиваемого тепловым насосом воздух-вода, составляет около +4 градусов Цельсия.Напротив, тепловой насос «воздух-вода» забирает из воздуха больше тепла в летние месяцы по сравнению с тепловым насосом для грунтовых вод, что делает его менее эффективным, когда дело доходит до охлаждения помещений, но весьма удобен для обеспечения достаточного количества горячей воды. Вот как работает тепловой насос воздух-вода:

  • Даже если температура на улице упадет до -15 градусов по Цельсию, в доме с хорошей теплоизоляцией и надлежащей системой подогрева пола тепловой насос «воздух-вода» все равно сможет обеспечить адекватное отопление самостоятельно.Проблемы возникают, когда температура внезапно падает ниже -15 или -20 градусов по Цельсию, с чем насос воздух-вода не справится так же хорошо, как насос воды-воды, а именно из-за более высоких температур грунтовых вод, несмотря на внешнюю погоду. условия. Это означает, что во избежание перебоев в отоплении в холодные зимние дни необходимо будет включить газовую или электрическую печь, некоторые тепловые насосы с воздушным источником (воздух-вода и воздух-воздух) оснащены, которые будут неминуемо увеличиваются расходы на отопление.
  • Тепловой насос из грунтовых источников (вода в воду или земля в воду), хотя и не на самом высоком уровне эффективности, поможет вам сохранять определенное «душевное спокойствие» даже при значительно низких температурах на улице. Даже если насос должен будет работать с более высокой мощностью, чем обычный, общий рост затрат будет незначительным по сравнению с тепловыми насосами с воздушным источником.
  • Наземный коллектор теплового насоса вода-вода, который работает на охлаждающей жидкости на основе гликоля, плотность которой выше, а свойства теплопередачи вдвое меньше, чем у воды, обычно потребляет больше электроэнергии, чем воздух, подаваемый на внешний вентилятор блока водяного насоса.Таким образом, эта разница в потреблении электроэнергии покрывает потери, связанные с циклическим оттаиванием воздуха и воды в испарителе теплового насоса.
  • В дополнение к тому, что только что было упомянуто выше, нельзя не учитывать начальные инвестиционные затраты, которые в случае тепловых насосов с воздушным источником обычно намного ниже, чем у тепловых насосов с грунтовым источником. Фактически, стоимость насосного оборудования «воздух-вода» равна стоимости одного коллектора водяного насоса и обеспечивает период окупаемости, близкий к 2 годам.

В целом стоимость эксплуатации обоих тепловых насосов примерно одинакова. Это связано с тем, что, если расходы одного из них увеличиваются в определенных условиях, расходы другого могут быть снижены при тех же обстоятельствах и наоборот. Если вы потеряете один конец, вы можете получить другой, все зависит от того, как вы будете использовать насос, будь то воздух к воде или вода к воде.

Именно по этой причине мы приглашаем вас заполнить форму на этой странице, указав свои личные предпочтения и информацию, и мы предоставим вам до четырех разных поставщиков тепловых насосов, которых вы можете выбрать из . Это бесплатный и необязательный процесс.

Тепловые насосы воздух-вода: принципы работы

Последнее изменение: 10 февраля 2021 г.

Общая информация о тепловых насосах воздух-вода

Тепловые насосы «воздух-вода» могут обеспечить эффективное отопление и охлаждение вашего дома, особенно если вы живете в умеренном климате. После правильной установки тепловой насос воздух-вода может обеспечить дом от полутора до трех раз больше тепловой энергии, чем затрачиваемой им электроэнергии. Это может произойти из-за того, что тепловой насос передает тепло, а не преобразует его из какого-либо вида топлива, как это делают обычные системы внутреннего сжигания.

Хотя воздушные тепловые насосы используются в большинстве Соединенных Штатов и Скандинавских стран, они, как правило, не очень хорошо работают при отрицательных температурах. В климате с холодными зимними температурами тепловые насосы воздух-вода могут оказаться неэффективными для удовлетворения всех ваших потребностей в отоплении.Если вам нужно было установить систему газового отопления в качестве резервной, вы можете решить эту проблему. Однако тепловые насосы «воздух-вода», специально разработанные для холодного климата, начали давать многообещающие результаты.

Как работают тепловые насосы воздух-вода?

Полная и современная система теплового насоса обеспечивает эффективное энергосбережение и снижение выбросов углекислого газа. Производство тепла безопасно и экономично благодаря встроенному водонагревателю, погружному нагревателю, циркуляционному насосу и системе климат-контроля во внутреннем блоке.Тепло поступает извне через наружный блок, где хладагент циркулирует в замкнутой системе трубопроводов, передавая тепло от источника к внутреннему блоку. Критерии передачи тепла можно упростить следующим образом:

  1. Наружный блок забирает тепло из окружающего воздуха и передает его охлаждающей жидкости
  2. Компрессор увеличивает температуру охлаждающей жидкости
  3. Хладагент передает тепло в резервный бак горячей воды через теплообменник
  4. Горячая вода циркулирует в радиаторах и кранах
  5. Холодная вода перекачивается обратно в бак
  6. Охлаждающая жидкость переходит из бака в наружный блок

Если выполнить описанный выше процесс в обратном порядке, хладагент в наружном блоке будет забирать тепло от воды и выделять его во внешнюю среду, таким образом, тепловой насос может охлаждать дом при необходимости. Узнайте больше о том, как работают воздушные тепловые насосы.

Воздушные тепловые насосы Advanced Technologies

Как и в любом новом секторе технологий, достижения всегда рядом. В секторе тепловых насосов нет исключения. Вот почему три новые системы выросли достаточно, чтобы вызвать интерес:

  • Чиллер с обратным циклом (RCC) — он позволяет вам выбирать из широкого спектра систем распределения отопления и охлаждения, таких как системы теплого пола и системы принудительной подачи воздуха с несколькими зонами.Это дает вам возможность работать с максимальной эффективностью даже при низких температурах. Система RCC рекомендуется для полностью электрических домов.
  • Тепловой насос для холодного климата — он оснащен двухскоростным двухцилиндровым компрессором для эффективной работы, а также резервным бустерным компрессором, который позволяет системе эффективно работать даже при -9,4. Он также оснащен пластинчатым теплообменником, который также известен как «экономайзер», который дополнительно увеличивает производительность теплового насоса до температуры ниже -18 градусов Цельсия. Эта система скоро станет доступной и для бытовых потребителей.
  • Тепловой насос для всех климатических условий — производитель заявил, что он может работать даже в самых холодных зимних условиях без производного тепла, поддерживая приятную температуру в помещении даже при температурах на улице ниже -20. Этот тепловой насос может снизить затраты на отопление и охлаждение примерно на 25-60 процентов. Система All Climate включает отопление в качестве основной функции, поэтому первоначальные затраты высоки, но система продолжает ежедневно улучшаться, поэтому экономия энергии более чем компенсирует первоначальные затраты.

В заключение хочу сказать, что тепловой насос «воздух-вода» — это путь в будущее в вопросах экологически чистых систем отопления. Хотя первоначальные затраты высоки, выгоды можно увидеть через год после того, как ваши инвестиции были сделаны, и сожаление будет последним, о чем вы будете думать.

Все о водонагревателях с тепловым насосом

Скорее всего, вы не тратите много времени на размышления о своем водонагревателе, пока он работает. Но когда ваш водонагреватель выходит из строя по истечении 10-15 лет службы, вы можете просто принять холодный душ. Или, что еще хуже, бак обогревателя проржавел насквозь, превратив ваш подвал, гараж или подсобное помещение в мокрый беспорядок и увеличив расходы на ремонт гипсокартона и чистку ковров.

Тем не менее, тратить деньги на замену работающего водонагревателя — трудная задача для большинства домовладельцев; это все равно, что тратить на новую крышу — зачем что-то чинить, если не протекает? Но замена существующего электрического водонагревателя на новый, который использует тепловой насос и воздух в вашем доме для подогрева воды, поможет вашему банковскому счету и планете.

Начальная закупочная цена водонагревателя с тепловым насосом (HPWH) выше, чем у обычного блока электрического сопротивления. Мой местный лесной склад с большими ящиками продает водонагреватели, изготовленные Ремом. Обычный электрический водонагреватель на 50 галлонов со светодиодной панелью управления и 12-летней гарантией продается за 587 долларов. HPWH с аналогичным оснащением и гарантией стоит 1199 долларов.

Но это только самое начало уравнения. Если вы купите в 2016 году водонагреватель с тепловым насосом, сертифицированный ENERGY STAR, вы получите федеральный налоговый кредит в размере 300 долларов, что означает, что вы можете вычесть эту сумму из налогов, которые вы должны правительству в апреле следующего года.Узнайте больше о федеральной налоговой льготе на сайте www.energystar.gov/taxcredits. Для моделей ENERGY STAR также доступны скидки и возмещения для каждого штата и энергокомпании. Мой домашний штат Коннектикут предоставит мне мгновенную скидку до 400 долларов на стоимость HPWH, если я куплю его у участвующего дистрибьютора. Посетите сайт www.dsireusa.org, чтобы найти базу данных государственных льгот с возможностью поиска. Посетите www.energystar.gov/rebatefinder, чтобы узнать о скидках на коммунальные услуги, или обратитесь к поставщику коммунальных услуг.

И еще есть низкие эксплуатационные расходы HPWH: U. S Агентство по охране окружающей среды (EPA) подсчитало, что семья из четырех человек будет тратить на горячую воду на 330 долларов меньше каждый год за счет перехода на HPWH с обычного электрического блока. Это существенно, особенно на протяжении всего срока службы обогревателя.

Предоставлено Energystar.gov

Как HPWH почти окупается за два года

$ 1,199

–100 долларов США 1

— 400 долл. США 2

$ 699

–660 долл. США 3

$ 39

1.реальная экономия на федеральном налоговом кредите в размере 300 долларов США для тех, кто имеет 30% -ную категорию

2. Скидка штата: Коннектикут

3. Годовая экономия электроэнергии 330 долларов x 2 года

Еще одним преимуществом выбора водонагревателя с тепловым насосом, имеющего сертификат ENERGY STAR, является огромная польза для окружающей среды. Согласно EPA, если бы каждый электрический водонагреватель в жилых домах в стране был заменен водонагревателем с тепловым насосом, можно было бы предотвратить 140 миллиардов фунтов ежегодных выбросов парниковых газов, что эквивалентно выбросам от более чем 13 миллионов автомобилей.”Узнайте больше на energystar.gov/waterheaters.

Ричард Третуэй, Специалист по сантехнике и отоплению этого старого дома говорит: «Нет никаких сомнений в том, что ваш существующий электрический водонагреватель в конечном итоге выйдет из строя. Замена его на водонагреватель с тепловым насосом до того, как это произойдет, имеет смысл ».

Тепло всегда переходит с горячего на холодное

Чтобы понять, как водонагреватель с тепловым насосом превращает воздух помещения с температурой 68 градусов или ниже в воду с температурой 120 градусов, вам необходимо усвоить два факта: во-первых, тепло — это измеримая единица энергии, а во-вторых, тепловая энергия. всегда переходит от горячего к холодному.

Тепловая энергия выражается в калориях или, чаще для бытовых целей, в британских тепловых единицах (Btus). Одна британская тепловая единица равна количеству энергии, необходимому для повышения температуры фунта воды на один градус по Фаренгейту или почти 252 калории. (Сжигание калорий при поедании замороженного пончика на самом деле не имеет отношения к этому обсуждению.) Во всех комнатах есть несколько единиц тепловой энергии, но в теплой комнате больше, чем в более прохладной.

Тепловая энергия может быть перемещена, всегда в направлении от большего количества энергии к меньшему (или от теплее к холоднее).Подумайте о том, как зимой ухватиться за стальную ручку инструмента. Ваша рука внезапно становится холодной, но это не холод металла, движущийся в вашу руку. На самом деле происходит то, что тепловая энергия от вашей руки перемещается в более холодный металл. Ваша рука может казаться холодной, но только потому, что в ней меньше тепловой энергии, и, на самом деле, сталь стала теплее от вашего прикосновения.

Как это работает

Во время работы вентилятор, установленный на верхней части водяного бака HPWH, проталкивает воздух помещения через решетку, подобную радиатору, заполненную холодным жидким хладагентом в замкнутой системе трубопроводов.Хладагент имеет низкую температуру кипения, а тепло воздуха поднимает температуру жидкости настолько, чтобы превратить ее в газ. Затем компрессор увеличивает давление газа, дополнительно повышая его температуру. Насос направляет трубки, заполненные горячим сжатым газом, вниз и вокруг холодной воды в баке нагревателя. Тепло от горячего сжатого газа движется к холодной воде, повышая ее температуру и охлаждая газ обратно до жидкости, где он затем перекачивается обратно в радиатор, и веселье начинается снова.Третуэй говорит: «Обычные водонагреватели выделяют тепло, а HPWH просто его отводит».

Побочным продуктом теплового насоса является охлажденный осушенный воздух. Некоторые модели позволяют выпускать этот кондиционированный воздух в другую комнату в доме, что может быть благом в летние месяцы, но большинство моделей просто выдувают охлажденный воздух в комнату, где он расположен. Подобно кондиционеру, HPWH также производит небольшое количество дистиллированной воды, которую необходимо направлять на улицу или в канализацию, что следует учитывать при выборе места для обогревателя.

HPWH потребляют немного электроэнергии, но намного меньше, чем обычный электрический агрегат. Электросеть необходима для работы вентилятора и компрессора. Кроме того, все HPWH, иногда называемые гибридными водонагревателями, имеют в резервуаре для воды электрические нагревательные элементы, которые обеспечивают резервное горячее водоснабжение во время очень интенсивного использования. Многие онлайн-обозреватели сообщают, что у них всегда много горячей воды, и им никогда не приходилось использовать резервную электроэнергию.

Светодиодная панель управления на блоках позволяет пользователю выбирать температуру воды и выбирать между режимом только с тепловым насосом, полностью электрическим или гибридным режимом, который представляет собой комбинацию из двух и срабатывает только при горячей температуре. потребность в воде высокая.В большинстве из них также есть режим отпуска, который позволяет вам ввести количество дней, в течение которых вы будете отсутствовать. В это время обогреватель не будет работать, но он включится, прежде чем вы вернетесь, чтобы вы могли вернуться домой, принять горячий душ и постирать много вещей.

Рекомендации по установке

В отличие от других типов водонагревателей, вы не должны устанавливать HPWH в небольшом закрытом туалете, потому что в нем не будет достаточно теплого воздуха для питания теплового насоса. Большинство производителей рекомендуют площадь не менее 100 квадратных футов.

Имейте в виду, что HPWH будет отводить тепло и понижать температуру в комнате, где он установлен, поэтому размещение его в помещении, которое вы уже платите за тепло, может отнять у Питера оплату Пола. Но помимо Btus, производимого вашей системой отопления, в доме есть много других источников тепла: солнечная энергия от окон, кухонное оборудование, и имейте в виду, что каждый человек является источником тепла с температурой 98,6 градуса. Помещение с сушилкой для белья или подсобное помещение с печью — идеальное место.

Ваша экономия в долларах энергии будет разной. HPWH, установленный в неотапливаемом гараже, может больше полагаться на режим электрического отопления, чем установка в подсобном помещении, особенно зимой. А более прохладная поступающая вода потребует больше БТЕ, чтобы нагреться.

Если вы заменяете обычный электрический водонагреватель, скорее всего, в комнате уже есть провод на 220 вольт, но если ваш существующий блок работает на газе, вам понадобится электрик, чтобы запустить цепь 220 В.

HPWH выше обычных водонагревателей из-за того, что тепловой насос расположен в верхней части резервуара.Перед покупкой проверьте спецификации производителя; вполне вероятно, что некоторые устройства не поместятся в подполье с низким потолком.

Еще одно важное соображение. HPWH могут быть такими же шумными, как некоторые оконные кондиционеры, что вы, возможно, не захотите слушать, если, например, вы думаете об установке наверху в прачечной рядом со спальнями.

Веб-сайты производителей — хороший источник дополнительной информации. У некоторых есть калькуляторы энергосбережения и рекомендации по выбору размера водонагревателя в зависимости от количества жителей в доме.Вы также найдете доступные для поиска базы данных установщиков и распространителей. И все сайты заполнены спецификациями на их различные модели, например, сколько изоляции окружает резервуар для воды. Изоляция замедляет движение тепла, о чем вы должны подумать после того, как ваш новый водонагреватель с тепловым насосом передает тепло в воду.

Загрузите это полезное руководство по экономии при обновлении вашего водонагревателя до ENERGY STAR!

Ресурсы

Щелкните здесь, чтобы узнать, как установить собственный водонагреватель с тепловым насосом ENERGY STAR, из этого пошагового видео с Ричардом Третеви.И помните, что если ваш водонагреватель старше 10 лет, инвестиции сейчас обеспечат комфорт, экономию и душевное спокойствие.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*
