Как самостоятельно провести расчет теплого пола

Сегодня большим спросом среди населения пользуется теплый пол. Это покрытие может быть установлено как в виде отдельной системы, так и в качестве дополнительного отопления. Сама же процедура монтажа теплого пола осуществляется при помощи специалистов либо своими руками. Однако прежде чем приступить к укладке любого вида такого напольного покрытия, необходимо провести расчет теплого пола.

Критерия выбора теплого пола

При выборе вида теплого пола следует учитывать такой основной критерий, как мощность данного покрытия. Расчет мощности теплого пола зависит от следующих факторов: (См. также: Расчёт системы отопления)

1. площади обогреваемой комнаты;
2. типа помещения;
3. вида обогрева комнаты.

При этом следует помнить, что учитывается только полезная площадь помещения, которая не занята мебелью и различной бытовой техникой. Это могут быть: холодильник, стиральная машина, стенка, кровать и прочее. Именно поэтому расчет мощности теплого пола требует наличия точных данных, связанных с расположением в комнате всех бытовых предметов и мебели.

Еще одним важным моментом является то, что при использовании основного отопления, представленного в виде электрического теплого пола, обогреваемая площадь должна составлять не менее 70% от площади всей комнаты. Однако иногда установка теплых полов в виде основного источника отопления является затруднительным процессом либо вовсе не возможным. Как правило, это связано с наличием различной мебели больших размеров.

Мощность теплого пола и виды помещений

Для каждого помещения предусмотрена определенная мощность теплого пола. Если данная отопительная система устанавливается в качестве основного обогревателя, тогда удельная мощность на один квадратный метр колеблется в пределах 150 – 180 Вт. Естественно, что электрическая мощность данных полов должна превышать показатель, предусмотренный для электрических полов, которые смонтированы в качестве дополнительного обогрева.

(См. также: Карта сайта)

При дополнительном отоплении удельная мощность колеблется в пределах 110 – 140 Вт на один квадратный метр комнаты. Данная система используется одновременно с основным источником отопления. Это может быть газ, электричество, печь, камин и прочее. Такая установка отлично подходит для отопления квартир в многоэтажных домах.

Так как каждое помещение дома имеет свои функциональные возможности, рекомендуется проводить расчет теплого пола (особенно его мощности) с учетом следующих норм:

• для кухни и жилой комнаты мощность должна колебаться в пределах 110 — 150 Вт/м2,
• для застекленной лоджии – в пределах 140 — 180 Вт/м2,
• для ванной комнаты – 140 — 150 Вт/м2.

Данные значения удельной мощности приведены с небольшим запасом, за счет которого такая отопительная система имеет некоторый резерв, работая при этом только на 70-75%. (См. также: Монтаж тёплого пола своими руками)

Важно. При расчете мощности теплых полов следует учитывать и этаж квартиры. Для первого этажа данный показатель необходимо увеличить на 15-20%.

Расчет теплого водяного пола

Прежде чем приступить к монтажу, специалисты рекомендуют составить проект по укладке теплого пола на основе тщательного теплотехнического расчета. Данные вычисления проводятся при помощи существующих специальных компьютерных программ. Если необходимо установить теплый пол в доме, тогда следует высчитать коэффициент теплоотдачи.

При расчете следует обязательно учитывать:

1. планы всех комнат,
2. конструкцию наружных стен,
3. вид и размеры установленных в помещении окон,
4. температурный режим комнаты,
5. местонахождение коллекторов,
6. местонахождение теплового генератора,
7. вид теплого генератора,
8. виды напольных покрытий в каждой комнате дома,
9. разновидность системы (настильная, бетонная и др.),
10. есть ли необходимость в регулировки температурного режима в каждой комнате.

Помимо этого, чтобы рассчитать потерю тепла в помещении, необходимо учитывать следующие критерии:

1. площадь конструкций ограждающего типа и их коэффициент передачи тепловой энергии,
2. среднюю зимнюю температуру,
3. температура и влажность воздуха в комнате,
4. наличие механической вентиляции в комнате,
5. наличие различных дополнительных отопительных источников.

В зависимости от данных критериев и потери тепла осуществляется расчет трубы для теплого пола и проводится разметка, где именно будет проходить отопительная система. (См. также: Монтаж водяного тёплого пола своими руками)

Расчет водяного теплого пола, выбор нужного вида, а также установка осуществляется с учетом его нагрузки. Данный критерий зависит от таких факторов, как:

1. шаг монтажа и диаметр трубок,
2. температура входящей и исходящей воды из контура,
3. напольное покрытие,
4. вид установленной теплоизоляции,
5. высота стяжки,
6. используемый материал стяжки,
7. комнатная температура.

Расчет трубы теплого пола

Выполнить расчет теплого водяного пола можно самостоятельно. Главное, что необходимо сделать, осуществляя расчет трубы теплого пола, – это определить свободную площадь данной комнаты. Важно при проведении всех подсчетов учесть и то, что нагревательный агрегат будет монтироваться не по всему полу. Как было уже сказано, не берутся во внимания и те места, где будет установлена мебель либо крупная бытовая техника.

Помимо этого, рекомендуется, чтобы общая длина трубы одного контура не превышала ста метров. В противном же случае теплые полы следует разделить на два контура. Также берется во внимание подводка к распределителю и проходным трубам иных отопительных контуров. Расчет трубы теплого пола можно произвести при помощи следующей формулы: (См. также: Коллектор для теплого пола)

L = Ar /a + 2 x Lzu — 2 x Ld (м) где: Ar – площадь комнаты в м², Ld – это длина проходных отопительных труб в м, a – это шаг укладки отопительных труб в м, L – это длина трубы для теплого пола в м, Lzu — это длина подающих либо обратных труб отопления в м.

Расчет количества труб в одном погонном метре

Так как расчет водяного теплого пола является сложным и трудоемким процессом, требующим наличия некоторого опыта и знаний, прежде чем приступить к монтажу данной отопительной системы, следует определиться с типом устанавливаемого теплого водяного пола, а также с трубами и их количеством. Также предварительные расчеты позволят определить размер финансовых затрат, связанных с установкой такого вида отопительной системы.

Допустим, что комната имеет площадь, равную 10 квадратным метрам. В данном помещении следует поддерживать температуру в пределах +20 градусов. Первоначально следует рассчитать из данной площади рабочую зону. Для этого понадобится определить размер стен. Допустим, что две стены по два метра, а одна – пять метров. От каждой из данных стен рекомендуется оставить по 0,3 метра. Это место отведено под мебель. В итоге получается следующий пример: 10-0,3х(2+2+5)=8,3 метра. Данная цифра и является рабочей площадью.

Далее следует определить тепловые потери помещения. Для этого учитываются тип и размер окна, высота потолка и прочие параметры. Эти показатели необходимы для определения шага укладки. При высокой потере тепла шаг укладки значительно уменьшается.

Для определения ширины шага и диаметра труб от уровня потери тепла можно воспользоваться сводной специальной таблицей.

Важно при этом учесть тот факт, что температура на уровне ног должна равняться 24 градусам, а на уровне головы и выше этот показатель не должен превышать 20 градусов тепла.

Дадим некоторые советы, позволяющие правильно выполнить расчет теплого водяного пола:

• Протяженность контуров не должна превышать 60-80 метров.
• Лучше всего расположить коллектор в центре комнаты.
• Не рекомендуется подсоединять к одному коллектору контуры различной длины, особенно если они длиннее в несколько раз.
• В центре шаг укладки должен быть 30 сантиметров, по краям данный показатель должен равняться 15 сантиметров.
• В зонах по краям число рядов равняется шести.
• Во влажных помещениях всю площадь рекомендуется укладывать с шагом в 15 сантиметров.
• При установке в комнате более одного коллектора, нужно использовать балансировочные дополнительные клапаны.
• Минимальное давление, допустимое в коллекторе, равняется 20 кПа.
• В случае применения на первом этаже теплоизолятора в виде полистирола, его толщина должна равняться 10 сантиметрам, в противном же случае, данный показатель равняется 3 сантиметрам.
• Нормальный расход воды в контурах должен равняться 0,03-0,07 Л/сек.
• Рекомендуется регулировать каждую комнату в отдельности.
• На больших площадях лучше использовать деформационные специальные швы.

Итоги

Итак, прежде чем приступить к самостоятельному монтажу теплого пола любого вида, необходимо ознакомиться с технологией его укладки. Далее следует тщательно произвести все необходимые расчеты. После этого можно приступать к составлению проекта, закупке всех материалов и непосредственному монтажу теплого пола.

Еще одним немаловажным аспектом в данном процессе является техника безопасности, характеристики выбранного вида монтируемого теплого пола, оказываемые нагрузки на напольное покрытие и предназначение помещения, в котором будет осуществляться монтаж теплого пола. Следует учесть и цели монтажа теплого пола – дополнительное либо основное отопление. В любом случае, для каждого помещения в отдельности расчет теплого пола производится в индивидуальном порядке.

Теплый водяной пол своими руками

Если вы решили уложить водяной пол своими руками, скажем сразу, эта задача не из простых, но в любом случае, справиться можно абсолютно с любой поставленной перед собой задачей, достаточно быть осведомленным в том, как ее реализовать. Если вы имеете достаточно средств, чтобы заказать установку у специалистов, то рекомендуем воспользоваться их профессиональными услугами. Но в период кризиса, когда каждая копейка на счету, целесообразнее будет использовать свои силы. В связи с этим очень актуальной стает тема возможности создания теплого водяного пола своими руками.

Сразу стоит отметить, что теплые водяные полы лучше устанавливать в загородном или частном доме. В квартире достаточно проблематично подсоединить систему теплого пола к стояку, да и сама возможность у собственников квартир в многоэтажках появилась только с началом строительства так называемого «элитного жилья», где предусматривается проектом система теплых полов.

В обычной «хрущевке» или панельном доме разрешение на установку вы скорее всего не получите, вы можете все узнать, обратившись в ваше ЖКО. Совсем другое дело, если вы уже используете автономное отопление и сами принимайте решение, как и в каком объеме необходимо отапливать свою квартиру.

• 1 Устройство пола
• 2 Монтаж теплого пола
  • 2.1 Разделение комнаты на участки
  • 2.2 Покрытие поверхности изоляционным слоем
  • 2.3 Арматурная сетка и монтаж трубопровода
• 3 Опрессовка системы
• 4 Подключение системы
• 5 Заливка стяжки
• 6 Сравнительные характеристики теплых полов и радиаторной системы отопления

Устройство пола

Теплый пол по типу установки можно разделить на 2 вида:

• настильный;
• бетонный.

Настильный монтаж делится на деревянную систему установки и полистирольную, а бетонная укладка подразумевает, что будет залита бетонной стяжкой поверхность пола. Настильный вид – отличается от бетонного тем, что все мокрые процессы полностью исключает, благодаря чему в несколько раз увеличивается скорость выполнения работ по установке теплых полов.

Монтаж теплого пола

Прежде чем начать самостоятельную установку теплого пола, нужно ознакомиться с максимум информации. Для начала давайте рассмотрим возможные системы установки такого пола немного подробнее. В современном строительстве такая система является наиболее распространенной системой монтажа, трубопровода контуров закрываются бетонным раствором и уже не требуется дополнительных разделителей тепла.

Технология установки руководствуется следующими этапами, которыми необходимо обязательно следовать:

• Покрытие изоляционным материалом черновой поверхности;
• Монтаж арматурной сетки и установка контуров трубопровода;
• Проведение опрессовки работ системы;
• Заливка бетонного раствора;
• Чистовое покрытие пола.

Разделение комнаты на участки

Помещение делится на участки. Количество таких участков будет зависеть от геометрии и площади помещения. Предельная площадь одного отапливаемого участка не должна быть более 40 м², помимо этого соотношение всех сторон помещения должно быть не менее 1:2. К разметке подобные требования связаны с тем, что стяжка будет существенно расширяться под воздействием температуры и, чтобы избавиться от растрескивания бетонной стяжки, это обязательно необходимо компенсировать.

Покрытие поверхности изоляционным слоем

На предварительно очищенное основание нужно положить теплоизоляционный слой. Благодаря такому теплоизоляционному слою не допускаются потери тепла, излучающего полом. Тепло будет идти в отапливаемом помещении только вверх. При устройстве теплоизоляции в строительстве могут использоваться разнообразные материалы, которые разрешены для использования в этих целях. Наиболее распространенным строительным теплоизоляционным материалом является пенопласт. Должен иметь такой теплоизоляционный слой плотность толщину до 15 см в зависимости от теплового режима комнат и количества теплопотерь.

Между секторами и по всему периметру помещения обязательно помещается демпферная лента, служащая для возмещения теплового расширения используемой бетонной стяжки. Сверху теплоизоляционного материала помещается полиэтиленовая пленка.

Арматурная сетка и монтаж трубопровода

Укладывают арматурную сетку с сечением прутка 0,4-0,5 см., с размерами ячейки 15×15 см. Есть возможность двойного армирования, при котором второй слой сетки устанавливается поверх смонтированного трубопровода.

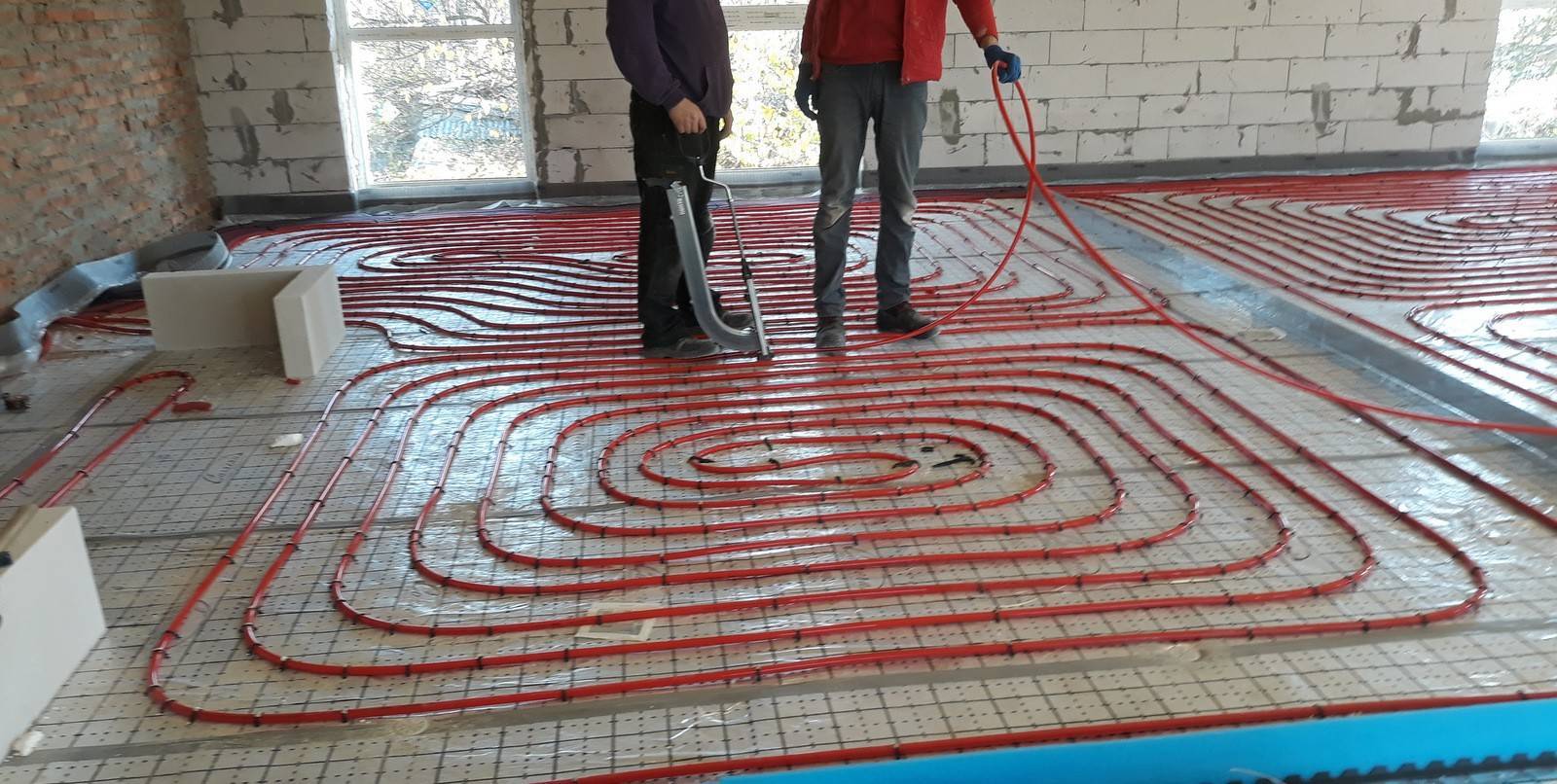

Далее начинаем монтаж трубопровода теплого водяного пола. В зависимости от используемого проекта трубопровод устанавливается с шагом не более 30 см и подбирается схема установки контуров трубопровода. С помощью специальных пластиковых хомутов крепим трубопровод к арматурной сетке, на компенсационных швах на трубопровод надевается гофрированная труба для защиты от повреждений.

Допустимы несколько стандартных схем укладки контуров: двойная змейка, спираль со смещенным центром, змейка и обыкновенная спираль. При укладке трубопровода вдоль наружной стены, надо снизить расстояние между трубами, чтобы избежать перепадов температур на поверхности, должна проходить основная часть контура вдоль стены т. к. там выше теплопотери. Ориентировочный расход трубопровода на 1м² монтируемого на поверхности при шаге в 20 см составит приблизительно 5 п.м.

По завершению установочных работ необходимо произвести опрессовку систему под рабочим давлением на обнаружение механических повреждений. После опрессовки проводится заливка бетонной стяжки, при этом система находиться должна под рабочим давлением минимум в течение суток.

Во время всех остальных монтажных работ по заливке бетонного раствора система также должна находиться под давлением.

Раствор заливают толщиной до 70 мм, употребляя для этого специальные смеси для водяных теплых полов или песко-бетон М-300. После того, как высохнет бетонный раствор можно приступать к укладке чистового покрытия пола линолеумом, ламинатом или керамической плиткой, обладающей отличной теплопроводностью.

Опрессовка системы

Испытания гидравликой труб систем напольного отопления совершаются в соответствии с существующими требованиями.

Перед проведением таких испытаний, контуры трубопроводов должны быть заполнены водой, а воздух полностью вытеснен. Испытания необходимо проводить перед началом заливки бетонного раствора.

Во время заливки бетонным раствором, трубопровод должен находиться под давлением не менее 3 бар. На герметичность испытания необходимо проводить давлением, превышающим рабочее в 1,5 раза.

Предварительно происходит визуальный осмотр всех имеющихся соединений, при этом необходимо полностью удостовериться в том, что все запорные элементы закрыты за коллекторами и перед ним. При испытании воздухом нужно время, которого будет достаточно для возвращения к температуре окружающей среды температуры сжатого воздуха. Все манометры, используемые в системе, должны передавать достоверные показания с точностью до 0,1 бара.

Подключение системы

Для подключения трубы к общему трубопроводу подачи горячей воды или к котлу нужно установить распределительные узлы для каждого помещения или один большой узел для нескольких комнат. Безусловно, необходимо сделать так, чтобы этот узел не мешал в расстановке мебели и передвижении. Один из способов спрятать такой узел — утопить его в стене.

Для того чтобы установить теплый водяной пол своими руками к коллектору необходимо сделать нишу в стене непосредственно для самого коллектора или в этой же нише поместить коллекторный шкаф. В этот шкаф вмещаются две гребёнки и подводятся все контуры, использующиеся для обогрева помещений. Гребенки бывают различными. Некоторые продаются с имеющимися в них кранами. К распределительной гребенке самое главное требование это ее компактность.

Не стоит забывать, что перед каждым трубопроводом на входе на гребёнке обязан стоять кран.

Такие краны предназначаются двум целям. Первая цель: полное перекрытие какого-либо отдельного контура системы; вторая цель: для регулирования подачи горячей воды, что дает возможность изменять температуру в каждой отапливаемой комнате.

Температуру в секторах не обязательно изменять вручную. Авторегулировку температуры в секторе разрешают совершать специальные регулировочные теплостатические вентили. Принцип их работы довольно прост. Вентилем выставляется необходимый температурный режим, а термоголовка определяет нужные градусы. Совершается это благодаря использованию термобаллона с парафином. Парафин расширяется и сужается под воздействием температуры, увеличивая или уменьшая у крана пропускную способность.

Заливка стяжки

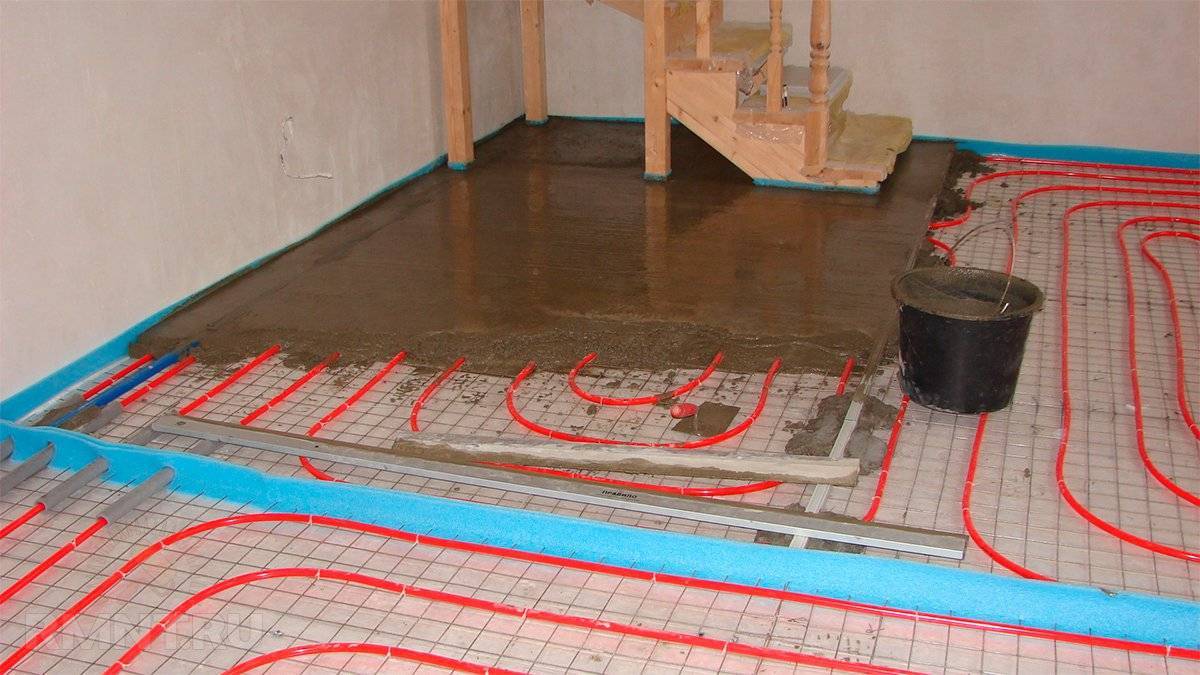

Когда установлен водяной теплый пол можно производить монтаж верхней стяжки. Перед заливкой трубопровода, заполнять его водой необязательно. Он достаточно жесткий благодаря своим отличным характеристикам, но обязательно нужно подать давление во всю систему перед заливкой. Для второй бетонной стяжки необходимо установить специальные маяки.

Если слой бетонной стяжки, которую заливаете поверх трубопровода, не превышает 7 см, то можно установить маяки на раствор из цемента. Если будет выше этого значения, то установить маяки на такой бетонный раствор будет весьма трудно, так как бетонный раствор будет «плыть».

Сравнительные характеристики теплых полов и радиаторной системы отопления

Достаточно все просто с радиаторами — при источнике тепла, который расположен на стене, в комнате образуется довольно заметная и не очень приятная разница температур. Давайте разберемся почему. Как мы еще учили в школе, теплый воздух вверх поднимается, в то время как стремительно опускается вниз холодный воздух.

Боковое местоположение нагревательных элементов приводит к тому, что самое теплое место в комнате оказывается только вблизи от источника тепла, потом нагретый воздух уходит наверх, а уже остывший опускается к основанию пола.

Вот и получается, что ноги мерзнут, а наверху дышать нечем, да еще постоянная циркуляция воздуха по помещению разносит пыль и образовывает противные сквозняки. А все это ведет к бесчисленным проблемам со здоровьем.

Если вы установите водные теплые полы своими руками, теплый воздух удачно распределится по всему помещению, начиная с нижних слоев. Ноги укутаны наиболее комфортным теплом — 25-30 градусов. К тому же такой неизменный приток теплого воздуха от пола избавляет нас от сильных и резких движений воздуха.

Итак, подведем некоторые итоги. Установить теплый пол самостоятельно вполне реально. Необходимо только внимательно ознакомится со всей информацией, необходимой для наиболее точной установки, а также проконсультироваться со специалистами в специализированных магазинах, где вам могут посоветовать какие именно комплектующие более или менее подойдут для вашей системы обогрева.

Монтаж теплых полов, инструкция по установке

• Материалы и инструменты, необходимые для монтажа теплых полов
• Этап расчета
• Наиболее распространенные варианты монтажа электрических теплых полов
• Распределение нагревательных элементов и элементов управления
• Подготовительные работы перед установкой теплого пола:
• Монтаж электрических теплых полов
• Стоковая видеозапись

Зимой, особенно в холодную погоду, традиционного отопления недостаточно. Мы часто сталкиваемся с «дуновением от пола», и это существенное неудобство, ведь крайне важно держать ноги в тепле. Особенно теплый пол актуален для тех, у кого есть маленькие дети. Как правило, электрический теплый пол используют в ванных комнатах, лоджиях, верандах или банях. Этот вариант является прекрасным дополнением к основному отоплению домов с помощью радиаторов электрического отопления в квартирах и домах, где установка водяного отопления невозможна. Монтаж теплого электрического пола достаточно прост, и вариантов для этого сегодня существует множество. Это дает возможность установить его легко и без проблем.

к оглавлению ↑

Материалы и инструменты, необходимые для устройства теплого пола

Прежде чем приступить к монтажу электрического теплого пола своими руками, необходимо запастись всем необходимым для работы, чтобы не чтобы отвлечься и иметь все необходимое под рукой.

Итак, вам понадобится следующее:

• Непосредственно сама система теплого пола, к которой относится нагревательный кабель, иногда с предварительно армированной сеткой.
• Медный кабель для заземления.
• Крепления
• Система защиты от УЗО.
• Соединительные провода.
• Регулятор.
• Термодатчик.

к оглавлению ↑

Расчетный этап

Чтобы правильно и легко рассчитать количество необходимого материала, лучше всего воспользоваться готовыми таблицами от производителя. Главный принцип – правильный расчет теплопотерь помещения, после чего подбирается необходимый шаг укладки провода и необходимая длина на все помещение.

Для пленочных систем расчет намного проще: необходимо подобрать такое количество элементов, чтобы они покрывали всю площадь помещения. Также в расчет должен быть включен провод для подключения электрического пола и регулятора от счетчика и к компонентам системы от регулятора.

Важно! Непосредственное подключение теплого пола к розетке запрещено.

По расчетам и полученной мощности на всю поверхность теплого пола необходимо проверить общий электроввод на его способность выдерживать нагрузку. В том случае, если существующий ввод мал, его необходимо заменить и установить соответствующие автоматические предохранители.

к оглавлению ↑

Наиболее распространенные варианты монтажа электрического теплого пола

Существует несколько способов сделать электрический теплый пол своими руками, и они могут существенно отличаться друг от друга:

• Нагревательный элемент встроенный в слой стяжки, а затем укладывается напольное покрытие.
• Поверх стяжки под керамическую плитку укладывается теплый пол.
• Укладка осуществляется непосредственно под напольное покрытие (касается пленочных полов).

Способ 1

Первый вариант оптимален для обогрева жилых помещений, санузла, кухни, лоджии. В этом случае подразумевается установка кабельного теплого пола.

Важно! Система устанавливается на слой гидроизоляции и утепления, а поверх небольшого слоя формируется стяжка.

Способ 2

Если этажом ниже у вас предварительно утепленное помещение, то можно установить электрический теплый пол сразу под плитку, не укладывая теплоизоляционный слой, не делая стяжку.

Важно! Только керамическая плитка и слой специального клея изолируют нагревательные элементы.

Способ 3

Установка пленочного теплого пола, который еще называют инфракрасным, прекрасный вариант, если вы намерены укладывать теплый пол под слой ламината или линолеума, но не имеете возможности или желания делать капитальный ремонт .

В этом случае утеплитель укладывается в виде слоя вспененного вспененного полиэтилена на существующую стяжку. Сверху устанавливаются электроэлементы, при необходимости гидроизоляционный слой, а уже потом сам настил.

Важно! Не укладывайте инфракрасный пол в стяжку или под плитку.

к оглавлению ↑

Разводка блоков отопления и элементов управления

В первую очередь необходимо составить на бумаге подробный план установки теплого пола. Обратите внимание, что:

• Не следует прокладывать нагревательные кабели или пленку в тех местах, где вы планируете ставить массивные предметы мебели и крупную бытовую технику.
• В местах прохождения отопительных труб и других источников тепла необходимо предусмотреть свободное от нагревательных элементов место.
• В случае, если отдача тепла ограничена, например, мебелью, или при дополнительном нагреве снаружи элементы могут перегреться и выйти из строя. Кроме того, мебель может быть повреждена. Это существенный недостаток теплых полов: перестановка в помещении нежелательна.
• В результате разработки плана вы получите правильную фигуру, которая вписана в прямоугольник комнаты. Именно внутри этого контура будет уложен теплый электрический пол.
• Лучшим вариантом будет создание отдельных цепей для разных помещений, пусть даже условно разделенных, с отдельными контроллерами и кабелем питания.
• Если вы заливаете стяжку, то между этими участками на поверхности пола следует проложить демпферную ленту.

Важно! Особенность теплых электрических полов в том, что, в отличие от гидравлических систем, элементы одного контура нагреваются одинаково.

После того, как план полностью составлен на бумаге, его необходимо перенести на поверхность пола. Отметьте расположение регулятора на стене в удобном месте. Сразу сделайте отверстие под монтажную коробку и опустите штробу на пол. Поскольку количество материалов вы уже подсчитали, можно приступать к работе.

к оглавлению ↑

Подготовительные работы перед устройством теплого пола:

1. Если есть необходимость, перед установкой электрического теплого пола своими руками демонтируйте полностью старую стяжку до основания и тщательно очистите поверхность.
2. Затем необходимо уложить гидроизоляционный слой с запасом примерно 10 см на стену.
3. Сразу на поверхность стены нужно закрепить по периметру демпферную ленту: при нагреве она компенсирует тепловое расширение пола.
4. Лишнюю гидроизоляцию и ленту можно обрезать дальше.

Важно! Чтобы неиспользуемое тепло не уходило вниз, необходимо утеплить основание пола.

Тип утеплителя следует выбирать в зависимости от того, как расположено помещение, какой тип поверхности. При этом следует учитывать целевую направленность системы отопления:

1. Если теплый пол является инструментом, дополняющим основную систему отопления, то в качестве подложки будет достаточно вспененной фольги (вспененного фольгированного полиэтилена).
2. Если под вашей квартирой этажом ниже находится утепленное, хорошо отапливаемое помещение, то можно использовать любой прочный утеплитель толщиной 20-50 мм, например, листы экструдированного пенополистирола.
3. При устройстве теплого пола на лоджии или веранде, ранее не отапливаемых, сформировать более прочный и плотный слой утеплителя. Для этих целей можно использовать минеральную вату или пенополистирол толщиной до 10 см.

Важно! Поверх утепляющего слоя можно уложить армированную сетку. Это не всегда необходимо, ведь для тонкого слоя стяжки достаточно добавить в раствор микрофибру или пластификатор.

к оглавлению ↑

Монтаж электрического теплого пола

Перед монтажом кабеля теплого пола необходимо проверить его сопротивление и сверить с паспортом. Разбег не может быть более 10% от данных, заявленных в документах.

Важно! Установить электрический теплый пол можно как закрепив его на армирующей сетке с помощью стяжек, так и не затягивая так, используя специальные крепежные ленты.

Монтаж теплого пленочного пола прост:

• Элементы расстилаются по слою утеплителя. Если производитель рекомендует определенную технологию укладки, то может потребоваться фиксация специальным скотчем или за ушами на элементе.

Важно! Если делаете такой пол в санузле или бане, обязательно заземлите армирующую сетку, и заземлите на контроллер. Для этих целей используйте медную луженую проволоку.

• В тех местах, где провод находится выше линии, разделяющей плиты перекрытия, необходимо спрятать его в отрезок гофротрубы. Это необходимо для предотвращения обрыва кабеля при тепловом расширении пластин.
• Места подключения должны быть отмечены на плане квартиры. В дальнейшем это пригодится, если вам предстоит ремонт вашего теплого пола.
• После того, как вы установите все элементы на свои места, следует еще раз проверить сопротивление провода. Включать теплый пол можно только в том случае, если сопротивление незначительно отличается от предварительных замеров.
• Затем нужно опустить гофрированную трубу по штробе от регулятора, поместив другой ее конец между ближайшими планками кабеля посередине. Внутри гофротрубы следует разместить датчик температуры – с его помощью можно регулировать работу теплого пола.

Важно! Некоторые умельцы советуют использовать для датчика температуры трубку чуть большего диаметра, чем та, которая идет в комплекте с кабелем. Например, поместите датчик температуры внутрь трубки перед заливкой пола, и больше не вытаскивайте его. Так как тепло передается окружающей стяжке, кабель не будет нагреваться до максимальной температуры.

• Если все в пределах нормы, то отключите питание системы и снимите регулятор до полного завершения всех отделочных работ. Затем формируется стяжка, и после ее полного высыхания проверяется работа всей системы. Если результат положительный, можно приступать к монтажу напольного покрытия.

Важно! В случае укладки пленочного пола нет необходимости в стяжке, поэтому сразу можно укладывать ламинат или линолеум.

к оглавлению ↑

Видеоматериал

Наверняка вы замечали, что установка теплого электрического пола не такая уж сложная задача. Воспользовавшись нашими советами и рекомендациями, вы справитесь с этой работой, и в вашей квартире всегда будет уютно и тепло.

Калькулятор затрат

Калькулятор эксплуатационных расходов

Эксплуатация большинства ванных комнат и кухонь стоит копейки в день. Фактическая стоимость эксплуатации систем напольного отопления Nuheat будет зависеть от размера площади пола, стоимости электроэнергии в вашем районе и продолжительности времени, в течение которого система Nuheat будет включена.

Поскольку Nuheat напрямую нагревает находящихся в помещении людей (через контакт нагреваемой поверхности с вашими ногами), вы можете снизить температуру окружающего воздуха без ущерба для комфорта. Тепло исходит от всей поверхности пола, а не от одного вентиляционного отверстия или обогревателя плинтуса. Стоимость эксплуатации Nuheat может быть компенсирована за счет экономии за счет меньшей зависимости от традиционных источников тепла.

Воспользуйтесь нашим Калькулятором эксплуатационных расходов, чтобы определить, сколько будет стоить эксплуатация систем напольного отопления Nuheat.

Калькулятор эксплуатационных расходов

Площадь обогреваемого пола

кв. футов

Nuheat не устанавливается под шкафами, ваннами и другой стационарной мебелью. Не включайте это в свой расчет квадратных метров.

Стоимость электроэнергии

¢/кВтч

Плата за киловатт-час в центах указана в счете за электроэнергию или на веб-сайте правительства провинции/штата. В среднем 12 центов/кВтч.

Ежедневное время нагрева

Hours

Типичное рабочее время — с 6:30 до 8:00 и с 18:00 до 22:00 (всего 5,5 часов). Время включения можно сократить, следуя нескольким советам по энергосбережению.

Рассчитать стоимость

Прямой кондуктивный обогрев

Вместо обогрева и повторного поступления теплого воздуха в помещение, Nuheat напрямую нагревает находящихся в помещении людей за счет теплопроводности, а также контролирует температуру воздуха путем подачи тепла непосредственно в помещение. Поскольку это тепло исходит от всей поверхности пола, тепло является равномерным, постоянным и наиболее сконцентрированным на глубине до 6 футов, где большинство из нас проводит свое время. Это обеспечивает постоянный комфорт, несмотря на более низкую температуру окружающего воздуха. А за счет поддержания более низкой температуры окружающей среды при сохранении комфорта затраты на электроэнергию снижаются, а отопление становится более эффективным.

Остаточный нагрев

Благодаря способу установки Nuheat заключен в тепловую массу (тонкие слои над и под системой Nuheat). Эта тепловая масса удерживает и сохраняет тепло, выделяемое системой. Даже после отключения Nuheat эта тепловая масса продолжает ощущаться теплой и излучать накопленное тепло, что снова повышает эффективность и снижает затраты на энергию.

Безопасность

Nuheat не требует обслуживания, имеет 25-летнюю гарантию и не требует технического обслуживания. Поскольку источник тепла надежно заключен между слоями тонкого материала, нет опасений, что мебель, шторы или дети соприкоснутся с источником тепла.

Designer Living

Плинтусные обогреватели неприглядны и выступают из стены в любом месте от 4″ до 5″. Nuheat, с другой стороны, является почти невидимым продуктом, аккуратно спрятанным под поверхностью пола, а стильные термостаты являются единственным видимым аспектом системы.
