Коллектор для водяного теплого пола своими руками

В наше время, чтобы хорошо экономить на отоплении, многие используют дополнительную функцию, которая значительно снижает затраты. Чтобы распределить нагрузку на систему правильно, потребуется коллектор для водяного теплого пола и способствующие элементы.

Собственноручное проектирование, а также проведение монтажных работ конструкции обогрева пола, по мнению специалистов, считается серьёзным мероприятием. Устанавливая коллектор для теплого пола своими руками, следует помнить о том, что каждая мелочь в монтаже требует ответственного подхода.

Содержание:

• Часто используемые схемы конструкции
• Размещение отделов конструкции
• Принцип работы коллекторов
• Советы по устройству системы

Часто используемые схемы конструкции

Все потоки теплого пола должны быть соединены в один

Коллектор обогреваемой конструкции пола считается ключевым узлом устройства, который дополнительно прогревает помещение.

Наглядно схема коллектора теплого пола представляет собой определенное количество труб, размещенных так, чтобы все потоки воды были соединены в один.

В обустройстве широко пользуются только 3-мя способами установки труб:

• устанавливаемое устройство по параллельной схеме приводит к смешиванию ветвей;
• последовательный способ монтажа;
• наиболее сложный вариант устройства – комбинированный.

Нередко при параллельном соединении теряется много тепла

Как лучше установить коллектор теплого пола своими руками в жилом помещении? В случае, если будет выполнен монтаж конструкции по способу параллельного соединения, нередко совершается небольшая потеря тепла. При таком способе, благодаря устройству соединения 2-х клапанов, появляется возможность регулировать тепло.

Выполняется настройка коллектора теплого пола довольно просто. Второй способ имеет усиленную работоспособность. Последний способ – «комбинированный», он обладает несложной конструкцией, в связи с этим выполнить устройство можно собственноручно без дополнительной помощи экспертов.

Размещение отделов конструкции

Систему устройства коллектора водяного теплого пола можно изготовить для каждого обогревательного контура или же сделать один на все.

В случае установки коллектора перед каждым элементом обогрева следует оснащать регулятором температуры, который показывает уровень расходов, а также такими элементами, как:

1. Смеситель. Он необходим для учёта степени обогрева элемента в отапливаемом контуре.
2. Затворный рычаг для выполнения балансировки ёмкости, которая связывает коллекторный узел с отопительной конструкцией. Суть этого элемента заключается в полном контроле открытия и закрытия набора воды.
3. Механизм, отвечающий за стабильное давление в контуре.

На каждом элементе нагрева должен быть регулятор температуры

В период проведения монтажа схема подключения может быть разнообразной. При устройстве конструкции, состоящей на основе одного радиаторного элемента, в обязательном порядке должен присутствовать байпас.

При этом необходимо его постоянно держать в открытом положении. Принцип работы заключается в том, чтобы образующийся избыток тепла стал направляться сразу же в радиатор.

Если в системе имеется контур обратного вида, то установка байпаса не требуется. При обогреве небольшого по площади помещения устройство коллектора устанавливается во вторичном элементе системы.

Монтаж коллекторов пола теплого вида должен выполняться с клапанами, установленными на разъёмную муфту. Это связано с настроем на последующую его замену ввиду интенсивности работы. Установив в таком положении, его без труда можно заменить.

Принцип работы коллекторов

Суть работы коллекторов для водяного теплого пола заключается в том, что по трубам через его конструкцию распределяется вода в обогреваемую систему, которая размещена под полом.

Устройство этого прибора довольно простое как в использовании, так и в монтаже. В момент, когда производится нагрев помещения, суть работы выглядит так:

1. Жидкость, нагретая до температуры 70 градусов, направляется в узлы коллектора, минуя клапан термостатического назначения.
2. От распределяющего элемента также приходит нагретая жидкость, как и от термостатического клапана.
3. Клапан оснащен головкой определенной величины, которая позволяет управлять температурой нагревания в пределах от 20-70 градусов.
4. В распределяющий элемент коллекторного узла, который размещен снизу конструкции, приходит нагретая жидкость, но с более пониженным градусом. Небольшой объем воды попадает в специальный распределитель, после чего возвращается в первоначальное положение.
5. Выполняется смешивание нескольких потоков при помощи специального элемента, а затем вновь равномерно распределяется по всем секциям тёплого пола.
6. Чтобы температура нагрева передавалась равномерно по всей системе, необходимо устанавливать специальный элемент, выполняющий балансировку.
7. За корректировочные работы несет прямую ответственность расходомер. Благодаря этому, совершается регулировка и полная настройка отопительной системы.

При необходимости можно изготовить самодельный коллектор для теплого пола, при этом он будет работать не хуже заводского аналога. Диаметры труб, которые можно использовать в устройстве конструкции, расписаны в таблице.

Диаметр трубы	Объем	Вес 1 метр трубы
16	0,09	0,1
20	0,137	0,166
25	0,216	0,253
32	0,353	0,421
40	0,556	0,635

Важно проводить весь процесс установки отопительной системы, следуя не только пошаговой инструкции, но и просчитывая возможность оптимального прохождения водных масс по трубам.

Советы по устройству системы

При его устройстве следует учитывать, что из-за значительного количества элементов, входящих в состав отопительной системы, место в коллекторном шкафу должно выделять с запасом.

Между шкафом коллектора и полом должно оставаться расстояние для изгиба труб

Размещается он поблизости к магистральным трубам обязательно на небольшой высоте. Также в момент устройства шкафа следует помнить о том, что должно оставаться небольшое расстояние под изгиб труб, которые подводятся к коллектору для водяного пола. Конструкцию шкафа можно устанавливать одинаково как на стену, так и вмонтировать в нишу.

Выполнить установку системы обогрева достаточно просто. Провести монтаж сможет даже тот человек, который не обладает специальными навыками. Чтобы проще было понять, как собрать коллектор для теплого пола, можно воспользоваться специальной инструкцией:

1. Выполнять сборку коллектора для теплого пола следует с распаковки всех элементов, которые потребуются для установки системы обогрева. В заводском варианте сборной конструкции имеются все составляющие, поэтому дополнительно приобретать элементы не понадобится.
2. Затем подключается коллектор теплого пола, то есть выполняется соединение всех элементов труб и секций.
3. Собранные в одно целое элементы труб закрепляются на кронштейны к стене. После этого выполнять все подсоединения гораздо удобнее. Теперь визуально конструкция из труб, будет представлять собой единый узел.
4. Устанавливаются все необходимые заглушки.
5. Проводится установка коллектора на стену. В обязательном порядке выполнять монтаж циркуляционного насоса и клапана только после закрепления коллектора. В противном случае весь процесс будет связан с неудобством в свободном перемещении элементов.
6. После чего соединяется своими руками теплый пол с отопительным узлом системы. О том, как сделать теплый пол своими руками, смотрите в этом видео:

Устанавливая свой теплый пол, все работы необходимо выполнять до того, как произведётся бетонирование, в противном случае монтаж отопительного оборудования потребует дополнительной штробовки.

Теплый водяной пол — сборка и монтаж коллекторной группы

Коллекторная группа – это часть водяной системы отопления, которая занимается распределением и контролем тепловых потоков внутри дома. Рассмотрим особенности монтажа и сборки этой части инженерной сети для теплого пола.

Особенности работы водяных теплых полов

Водяной теплый пол используется в качестве основного или дополнительного источника тепла в частных домах. Идея этой системы основана на прокладке в стяжке тепловых контуров, трубопроводов с циркулирующим по ним теплоносителем. Жидкость нагревается в котле, а затем распределяется по петлям пола в разных помещениях. Основная особенность работы такой системы состоит в необходимости поддерживать низкую равномерную температуру на большом количестве потребителей. Из котла теплоноситель поступает нагретый до 60 – 70 градусов, такой жар от полов будет некомфортным для жильцов. Для снижения температуры в систему включают смесительный узел или ставят краны RTL (регулятор обратного потока).

Вторая особенность теплого пола связана с неравномерным распределением теплоносителя по системе. Комнаты имеют разную площадь, а значит и контуры будут разной длины. Перераспределение происходит на коллекторе.

Из чего состоит коллекторная группа

Коллектор имеет вид металлической или пластиковой трубки, в которой происходит сбор и перераспределение по контурам теплоносителя. Коллекторная группа обычно состоит из двух гребенок: подающей и обратной, насосно-смесительного узла и дополнительного оборудования.

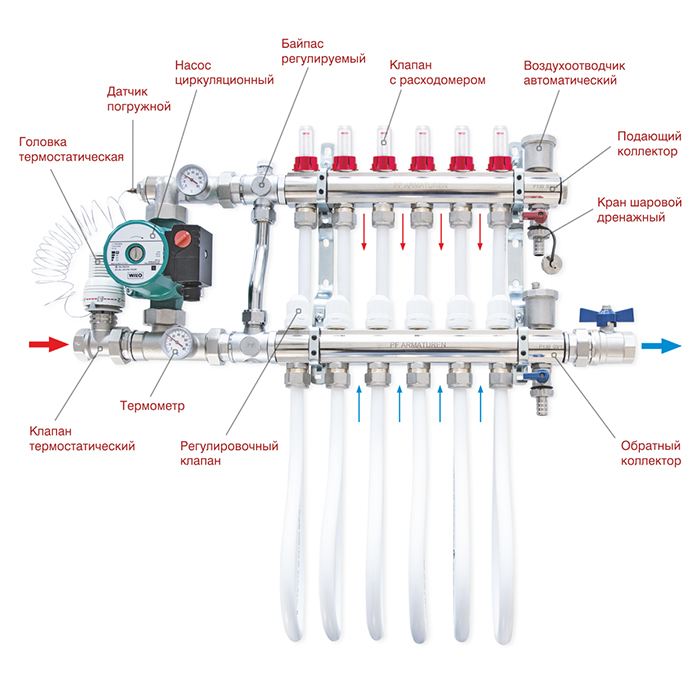

Слева – насосно-смесительный узел с термоголовкой, справа – коллекторная гребенка с ротаметрами и сливным краном.

Коллекторные гребенки

Основные различия между подающей и обратной гребенками только в запорной арматуре. На подачу приходит нагретый теплоноситель от котла, затем жидкость перераспределяется между отопительными приборами. Вещество (вода, этиленгликоль или пропиленгликоль) проходит по контуру, отдает тепло и возвращается на обратную гребенку, откуда снова идет к котлу.

Про выбор теплоносителя для системы отопления подробнее читайте в отдельной статье.

Как это работает?

Гребенки коллектора по сравнению с трубами имеют больший диаметр, из-за этого теплоноситель в распределительном блоке замедляет свое движение. Распределение происходит через патрубки с меньшим протоком. На одной гребенке может быть до 14 патрубков в зависимости от количества отопительных приборов. Обычно подачу оснащают регулировочными устройствами для изменения протока контуров теплого пола. В патрубок с большей пропускной способностью будет попадать больше теплоносителя, соответственно отопительные приборы нагреются сильнее.

Варианты запорной арматуры

Для регулирования количества теплоносителя на коллекторе используют шаровые краны, вентили, расходомеры (ротаметры), термостатические клапаны нажимного действия или сервоприводы.

• Шаровые краны – запорная арматура с двумя положениями: (открыто и закрыто), позволяет останавливать движение теплоносителя по отдельному патрубку гребенки. Шаровые краны не позволяют регулировать расход, поэтому применять их имеет смысл в теплых полах, где петли имеют приблизительно равную длину. Также их ставят перед коллекторами.

Пример коллектора с шаровыми кранами.

• Вентили позволяют выполнять ступенчатое изменение диаметра протока, предполагают ручное управление системой.

На гребенке подачи сверху – расходомеры, снизу на обратке – термостатические клапаны.

• Расходомер (ротаметр) – устройство, которое измеряет расход жидкости на единицу времени. Представляет собой прозрачную колбу со штоком внутри, по механизму работы клапаны похожи на обычный вентиль.

Теплоноситель течет по более короткой магистрали с меньшим гидравлическим сопротивлением — расходомер на таких петлях заужает проход, а на более длинных – расширяет, за счет этого пол в разных помещениях нагревается одинаково.

• Термостатические клапаны нажимного действия устанавливают на обратной гребенке коллектора теплого пола. Они могут закрываться или открываться в зависимости от температуры обратного потока. Клапан ТСГ оснащен евроконусом, который позволяет измерять температуру жидкости в трубе.

• Термоэлектрический сервопривод – термостатическая головка, которая может дистанционно управлять работой клапанов гребенки. Сервоприводы подразделяются на нормально закрытые и нормально открытые. В первом случае в обычном положении клапан закрыт и открывается при подаче напряжения. Сервопривод связывают с термостатом, который располагается в помещении и реагирует на изменения температуры воздуха.

Не стоит путать термоэлектрический сервопривод с кранами RTL. Первый реагирует на изменение температуры в помещениях, второй настраивается на температуру теплоносителя.

Термоэлектрическая головка с сервоприводом.

Собирать коллектор или купить готовый?

Коллекторы могут быть сборные, готовые сварные или самодельные. Рассмотрим их преимущества и недостатки.

Готовые сварные

Обычно выпускаются в виде сваренных друг с другом гребенок подачи и обратки с заданным количеством патрубков.

Преимущества

• Скорость установки – не нужно собирать крепежные элементы.
• Минимальные требования к квалификации монтажника

Недостатки

• Cложно настроить под конкретную систему.
• Количество патрубков может не соответствовать потребностям, в этом случае их придется перекрыть заглушками и не использовать.
• Коллектор может быть оснащен ненужными для конкретной системы отопления элементами. Например, на нем может стоять гидравлический распределитель (гидрострелка), который полезен только в сетях с большим количеством насосов.
• Обратная и подающая гребенки могут быть сварены, из-за чего к ним бывает сложно подсоединить отдельные петли. Патрубки у заводских смесителях обычно располагаются на одинаковом расстоянии друг от друга, но это не всегда удобно.

Самодельные

Коллектор можно сделать и своими руками из подручных средств: стальных труб с круглым или квадратным сечением. Для этого в них прорезаются отверстия и привариваются патрубки. Муфты делают из отрезков круглого сечения меньшего диаметра.

Преимущества

• Изготовление коллектора своими руками выгодно с финансовой точки зрения.
• Можно сделать чертеж и изготовить индивидуальный коллектор под конкретную систему.

Недостатки

• Для выполнения этой работы потребуются навыки работы со сварочным аппаратом.
• Потребуется больше времени.
• Неразборная конструкция затрудняет ремонт и замену отдельных элементов.

Сборные

Такие распределительные узлы собирают из заводских деталей, которые приобретаются отдельно или в виде комплекта. О них и пойдет речь дальше.

Преимущества

• Есть вариативность при проектировании коллекторного узла под конкретную систему отопления.
• Не требует специальных навыков и оборудования при монтаже.
• Возможность отдельного демонтажа гребенок подачи и обратки.
• Высокая скорость монтажа.

Недостатки

• Комплектующие от разных производителей могут не подходить друг к другу.
• Обычно этот вариант обходится дороже.

Как установить ротаметр на гребенку коллектор

Ротаметры часто используют на коллекторах теплого пола, они необходимы для управления расходом. В зависимости от модели устройство может настраиваться на разный расход от 0 до 5 л/мин. Настройка производится только при включенном насосе. Необходимо удалить декоративный защитный колпачок и поджать фиксирующую гайку в нужное положение. После настройки расходомера заглушка устанавливается на место.

Ротаметры различаются для обратной гребенки и для подающей. Внутри стеклянной колбы прибора находится шток с тарелкой. В нерабочем состоянии тарелка штока пружиной прижата к нулевому значению. Подача теплоносителя всегда осуществляется под седло клапана, так как поток открывает затвор. На обратных ротаметрах шток находится внизу, а на подающем – вверху (цифры будут увеличиваться сверху).

Отличия ротаметра на подающей и обратной гребенке.

Если перепутать подающий ротаметр и обратный, то поток теплоносителя прижмет шток к седлу, и система не будет работать. Некоторые приборы не позволяют зафиксировать нужный расход, а только измеряют его величину, для распределения потоков по контурам теплых полов желательно использовать первый вариант.

Смесительный узел

Смесительный узел может использоваться и без коллектора.

К коллекторной группе часто относят и узел смешения. Его принцип работы строится на объединении подающего и обратного потоков. После прохода по петле теплого пола носитель обычно имеет температуру около 30 градусов, на смесительном узле он вливается в подающий поток, что позволяет получить комфортную температуру в 40 градусов.

 Вариантов реализации этого узла много: с использованием трех- или двухходового клапана, на термостатических клапанах и др. Смесители тоже бывают сборные и заводские.

На смесителе обычно присутствует термостатический клапан, который измеряет температуру носителя. Он снабжен накладной или накидной гильзой. Первая просто приклеивается к трубе, вторая вставляется в саму магистраль.

Трехходовой клапан с термоголовкой установлен перед насосом. До него на подаче полезно ставить еще и фильтр грубой очистки.

• Трехходовой клапан устанавливается на подачу, при помощи термостатической головки элемент позволяет управлять двумя протоками. Клапаны бывают смесительными, а бывают распределительными. Первый принимает два потока с разных источников, объединяет их в один и направляет по нужной магистрали. В распределительный клапан поступает один поток, который разводят по нескольким контурам. Эти элементы используются не только для регулирования температуры теплоносителя, но и для защиты котла, чтобы не допускать «холостого» хода и перегрева. При этом установка клапана и схема будут не такими, как при использовании в сочетании с коллектором.

Смеситель с двухходовым клапаном, на байпасе полезно ставить скрытый вентиль под шестигранник вместо элемента с рукояткой.

Байпас – канал между обратной и подающей гребенкой, он создает малый круг и не дает насосу работать в тупик при закрытии одной из магистралей.

• Двухходовой клапан оснащается термостатической головкой, управляет подачей только по одному направлению. При использовании этого элемента в смесительном узле потребуется дополнительная установка байпасного вентиля. В большинстве случаев ставят запорную арматуру под шестигранник. Шаровые краны на этом узле использовать нельзя из-за невозможности точной регулировки, также не рекомендуется ставить вентиль с рукояткой, так как кто-то может случайно сбить всю настройку системы.

Смесительный узел устанавливают после коллектора. Между коллектором и котлом размещают насос, который обеспечивает движение по малому кругу. Смесительный трехходовой клапан устанавливают на подающую магистраль, распределительный – на обратную.

Расположение двухходовых и трехходовых клапанов в системе отопления

Задача	Двухходовой клапан	Трехходовой клапан (распределительный)	Трехходовой клапан (смесительный)
Защита котла	—	Подача	Обратка
Регулирование температуры	Подача	Обратка	Подача



Смесительный узел на двухходовом клапане от трехходового всегда можно отличить по наличию на байпасе вентиля.

Регулировка работы смесителя на примере двухходового клапана

В трехходовом клапане всегда открыт проток: если одна заглушка закрывается, то другая открывается. В смесителе с двухходовым запорным устройством закрывается только одна заглушка, это работает следующим образом: термоголовка определила, что температура носителя меньше, чем нужно, нажала на шток, кран открылся, и порция прошла в коллектор, смешавшись с жидкостью с обратки. Когда температура достигла нужных значений, термоголовка начинает закрываться: проток с подачи — снижается, проток с байпаса — увеличивается.

• Чем длиннее контур теплого пола, тем больше закрывают вентиль на байпасе.

Байпасный клапан имеет скрытый вентиль под шестигранный ключ. При настройке системы надо закрыть термостатический кран и открыть балансировочный. Настраивается ротаметры, затем вентиль на байпасе постепенно перекрывается, пока шток ротаметра не начнет показывать, что теплоносителя становится меньше. Полностью открываем термостатический кран и опять закручиваем балансировочный кран. Как только тарелки ротаметров опускаются или поднимаются при повороте ключа на вентиле байпаса балансировка прекращается.

Нужна ли гидрострелка?

Гидравлический разделитель (гидрострелка) – устройство, которое обычно ставят между котлом и коллектором, оно обеспечивает нулевое сопротивление на этом участке. Визуально элемент представляет собой полую трубу с 4 патрубками: с одной стороны — два предназначены для котла, с другой – для коллектора. Вопрос об установке гидравлического разделителя встает, когда появляется потребность в установке более 4 насосов и более 1 котла.

Гидрострелку можно закрепить вертикально или горизонтально, это не имеет принципиального значения. Чаще выбирают первый вариант, так как это упрощает монтаж воздухоотводчика в верхней части. Снизу можно закрепить кран для удаления шлама.

Часто в статьях этому устройству приписывают свойства, которыми он не обладает. Перечислим задачи, для которых не стоит покупать гидрострелку.

• Не повышает кпд котла
• Не понижает затрат на топливо
• Не защищает от теплового удара
• Все равно надо подбирать насосы под каждый контур отдельно.
• Не предназначена для стравливания воздуха и защиты от шлама.

Гидрастрелка может ухудшить работу системы в том случае, если неправильно подобраны насосы. Например, котловой агрегат сильно уступает суммарной мощности приборов на других контурах. В результате этого теплоноситель на гребенку попадает уже холодным из-за смешения с обратным потоком.

Обязателен ли коллектор и смесительный узел?

В небольшом доме теплый пол может занимать не так много, в этом случае затраты на коллектор и смеситель себя не оправдают. Наиболее простым решение будет укладка теплого пола одним — двумя контурами, управлять которым будет термоголовка ТСГ или кран RTL. Регулировка в этой схеме происходит за счет ограничения температуры на обратном потоке.

Кран RTL не предназначен для установки на коллектор, он обладает высоким гидравлическим сопротивлением. Из-за большого размера головки элемент неудобно прикручивать на распределительный узел с большим количеством соседних контуров. Также из-за этого невозможно использовать встраиваемые сантехнические шкафы. Краны RTL не рекомендуется ставить на контур длиной более 70 метров. Термоголовку обычно убирают в пластиковый бокс, который вешают на стене.

Головка ТСГ также ограничивает обратный поток, но имеет евроконус, поэтому может устанавливаться на обратку коллектора. Исполнительное устройство воздействует на шток, а не на сам кран. При этом головка занимается рабочий кран коллектора, из-за этого установка сервопривода становится невозможной. Отсутствие сопротивление дает возможность установки более длинного контура.

Инструменты для монтажа

Разводной ключ большого и малого диаметра

Шуруповерт – для крепления сантехнического шкафа.

Дрель или перфоратор

Ход работ

• На обратную гребенку устанавливаем смеситель, если используется собранный заводской элемент, и ключом закручиваем накидную гайку (американку).
• На подающую ребенку по такому же принципу устанавливается смеситель.
• Устанавливаем воздухоотводчики на обратку и подачу.
• На противоположных от смесителя концах устанавливаются заглушки их следует затянуть ключом.
• На гребенку устанавливается сливной кран, обычно он располагается под воздухоотводчиком, они предназначены для стравливания газов из коллектора.
• Для удобства можно закрутить штуцер в гребенку отдельно, а затем установить на него кран.
• Между смесителем обратной и подающей гребенке закрепляется насос.
• Собирается крепежный элемент, у всех производителей он свой в виде полозьев или планок. Если используется самодельный коллектор, то крепеж изготавливается из подручных средств. Держатели сначала монтируют на гребенки и только потом на стену.
• Гребенки друг от друга должны находиться на одинаковом расстоянии, чтобы на стене они были параллельны. Это не техническое требование, а больше соображение с точки зрения эстетики. Чтобы выровнять гребенки, сначала их фиксируют на крепеже с одной стороны, затем такое же расстояние отмеряют с другого конца. В коротких коллекторах этого добиться просто. Обычно у многих производителей стандартное расстояние между гребенками должно составлять 21,5 см.
• На практике с точки зрения работы системы не имеет значения, какая из гребенок находится сверху. В большинстве случаев туда ставят подающий распределитель, но ничего не изменится, если поставить его снизу. Главное не перепутать подающие и обратные ротаметры.
• С заводского смесительного узла обратки снимается заглушка, к ней прикручивается термостатическая головка, измерительную гильзу вставляют в смеситель подающей гребенки.
• Две крепежные рейки закрепляются на стене. Крепеж и метизы подбираются в зависимости от материала основания. Желательно фиксировать коллектор в 4 точках.
• Подключение выполняется с помощью евроконуса. На трубу надевается гайка, затем кольцо, в отверстие ставится упорная втулка. Фиксацию производят с помощью двух ключей. Одним фиксируется шестигранник, другим — затягивают гайку. Нужно делать это аккуратно, чтобы не сорвать штуцер.
• Подводка контуров осуществляется с шагом 100 мм.
• Монтаж контура завершается подведением магистрали к обратной гребенке. Трубы надо помещать в изоляционный кожух. Заполнение системы производится через краны спуска и наполнения. Шаровые краны на коллекторе при этом перекрываются.

Как настроить систему сбора дождевой воды и 8 идей своими руками

19546 акции

Сбор дождевой воды — древняя практика сбора и хранения осадков для последующего использования.

Эта технология насчитывает около 12 000 лет истории человечества, и сегодня имеет смысл воспользоваться драгоценным ресурсом, свободно падающим сверху.

Простейшая система сбора дождевой воды включает в себя простую дождевую бочку, расположенную рядом с вашим домом.

Использование водосборной поверхности — обычно крыши — для направления осадков и талого снега в водосточные желоба, дождь подается под действием силы тяжести в водосточную трубу, соединенную с дождевой бочкой.

Фильтры и сетки могут использоваться для предотвращения попадания мусора в собранную воду.

В основании бочки установлен патрубок для обеспечения доступа к воде, а для увеличения производительности можно подключить дополнительные бочки.

Конечно, существуют и более сложные системы, в том числе круглогодичные внутренние установки для всего дома.

В этих более продвинутых установках неочищенная дождевая вода может подаваться в дом по трубопроводу для подачи сточных вод для смыва в туалете, что может помочь сократить счета за воду на 30%.

Или дождевая вода очищается и используется для подачи чистой воды для питья, стирки, душа, мытья посуды, приготовления пищи и уборки.

Сбор дождевой воды хорош тем, что вы можете начать маленькие и масштабируются. И установка своими руками в первый раз стоит недорого и съест только около получаса вашего времени.

Зачем экономить дождевую воду?

Это бесплатный источник воды

Самым очевидным преимуществом сбора дождевой воды является то, что он позволяет вам бесплатно получить относительно чистый источник воды.

Этот пункт особенно важен, когда 14 миллионов домохозяйств в Соединенных Штатах сегодня изо всех сил пытаются оплатить свои счета за воду.

Адаптация к изменению климата и замена устаревшей инфраструктуры водоснабжения по всей стране означает, что стоимость воды, как ожидается, вырастет на 41% к 2022 году, согласно документу 2017 года.

Эта консервативная оценка означает, что одна треть – или 41 миллион – домохозяйств не могут позволить себе чистую воду.

Дождевая вода является источником воды высокого качества

Дождевая вода естественно мягкая и не содержит хлора, фтора, и другие химические вещества, обычно добавляемые в муниципальную очистку воды. Это также не содержит минералов и натрия.

При сборе дождевой воды для наружных непитьевых целей она не требует обработки.

Вы можете использовать его по мере сбора для полива своего сада, наполнения бассейна, пруда или другого водного объекта, для уборки на открытом воздухе и мытья под давлением, для мытья вашего автомобиля и для купания ваших домашних животных.

Несмотря на то, что дождевая вода достаточно чистая, она может содержать бактерии, вирусы и цисты из воздуха или при контакте с крышей, трубопроводом или резервуаром.

Дождевая вода, используемая для питья, должна быть сначала обработана с помощью довольно простого процесса дезинфекции.

Это автономное водоснабжение

Готовиться сейчас к будущему, когда воды не хватает, никогда не бывает плохой идеей.

Сбор дождевой воды позволяет вам стать более самодостаточным, имея собственный независимый источник воды.

Во время засухи или когда чистая вода становится слишком дорогой, дождевая вода может быть использована в качестве дополнительного источника, который поможет снизить потребность в колодезной или городской воде.

Может также использоваться в качестве резервного источника воды в чрезвычайных ситуациях.

Способствует сохранению водных ресурсов

Жизнь в части мира, где вода была дешевой и обильной, бесконечно текущей из крана, означает, что мы оторваны от вопросов водоснабжения и меньше заботимся о расточительности .

Учтите, что в среднем от 33% до 50% воды, используемой для бытовых нужд, используется для газонов и садов каждый год и что менее 3% питьевой воды фактически используется для питья.

Но за счет непосредственного участия в водоснабжении, как и в сборе дождевой воды, потребление воды сознательно сокращается.

Прежде чем полагаться на дождевую воду, полностью или частично, целесообразно устранить любые утечки и установить унитазы с двойным смывом, души с низким расходом и высокоэффективные стиральные и посудомоечные машины, чтобы сократить потребление еще на 40%.

Это снижает потребность в подземных водах

Подземные воды — это воды, находящиеся на глубине сотен футов под землей.

Он снабжает водоносные горизонты и колодцы, и более трети населения мира использует подземные воды как единственный источник питьевой воды.

Несмотря на то, что подземных вод сегодня много, объем составляет 5,6 миллиона кубических миль, что более чем в тысячу раз больше, чем все озер и рек мира вместе взятых – используется гораздо быстрее, чем может быть пополнен.

Подземные воды пополняются дождями и талыми водами, проникающими глубоко под поверхность земли, но этот процесс происходит довольно медленно.

Исследование, проведенное в 2015 году, показало, что за последние 50 лет было пополнено всего 6% запасов подземных вод Земли.

Это может свести к минимуму наводнения и ливневые стоки

Во время сильных дождей сбор дождевой воды может помочь предотвратить затопление вашего дома, поскольку он отводит воду от земли в хранилище.

Это может оказаться неоценимым, если вы проживаете в пойме или в низменности.

Сбор дождевой воды также может уменьшить загрязнение воды, вызванное ливневыми стоками.

Более важен в городской среде, где непористые поверхности, такие как дороги и автостоянки, предотвращают проникновение дождя под землю, а ливневые воды собирают масла, химикаты и другие загрязняющие вещества и попадают в близлежащие реки и ручьи.

Сколько дождевой воды можно собрать?

Мягкий стук дождя может показаться незначительным каждая капля определенно складывается. Каждый дюйм осадков на крыше площадью 1000 квадратных футов обеспечит около 623 галлонов воды.

Чтобы определить, сколько воды вы можете собрать, используйте этот простой формула:

• 1 дюйм осадков x 1 квадратный фут = 0,623 галлона.

Чтобы получить более полное представление о том, каков ваш потенциал сбора дождевой воды, ознакомьтесь с климатическим атласом NOAA, чтобы узнать среднегодовое количество осадков для вашего конкретного местоположения.

Как правило, вы можете рассчитывать на сбор от 75% до 80% фактического количества осадков в данный момент времени.

Эффективность сбора дождя зависит от кровельного материала, веток, нависающих над домом, и ветра.

Законен ли сбор дождевой воды?

Сбор дождевой воды разрешен во всех 50 штатах. Однако это не означает, что в зависимости от штата не существует правил и положений, которым необходимо следовать.

Колорадо, например, является одним из самых строгих: сбор дождевой воды ограничен двумя дождевыми бочками общей емкостью 110 галлонов и предназначен только для использования вне помещений.

Но в других районах активно поощряется сбор дождевой воды в жилых районах.

Флорида, Делавэр и Мэриленд предоставляют налоговые льготы и программы возмещения расходов, чтобы помочь покрыть расходы на установку домашней системы сбора дождевой воды.

Рекомендации перед установкой системы сбора дождевой воды

Настройки могут варьироваться от смехотворно простых до удивительно сложно. Перед установкой следует учесть:

Размер резервуара

В районах с постоянным характером осадков для ландшафтного орошения и других целей на открытом воздухе будет достаточно резервуаров меньшего размера.

Однако в местах, где осадки носят сезонный характер, или если вы желаете круглогодичную систему питьевого водоснабжения, вам потребуется рассчитать текущее потребление воды, сбалансированное с предполагаемым количеством осадков для каждого месяца года.

Кровельный материал

Идеальными кровельными материалами для сбора дождевой воды являются эмалированная сталь с заводским покрытием, терракота, бетонная черепица, глазурованный шифер и оцинкованный оцинкованный металл.

Эти материалы просты в уходе и наиболее безопасны для использования как в питьевых, так и в непитьевых установках.

Избегайте использования современной битумной и стекловолоконной черепицы, которая обычно покрывается противогрибковыми химикатами для предотвращения роста мха.

Кроме того, потенциальные токсины могут быть обнаружены в кедровой шелухе, кедровой черепице, битуме и композитных кровлях.

Эти типы кровельных материалов не подходят для использования в качестве питьевой воды и могут даже повредить ваши растения.

Водосточные желоба

Крышки водосточных желобов

Водосточные желоба из алюминия и винила с покрытием – лучший выбор для сбора дождевой воды. Водосточные желоба из оцинкованной стали подходят для непитьевых систем.

Избегайте использования желобов из меди или свинца.

Водосточные желоба должны иметь ширину не менее 5 дюймов, чтобы выдерживать пиковый расход воды. Убедитесь, что желоба полностью высыхают между дождями, устанавливая их с уклоном не менее 1/16 дюйма на фут.

Добавление крышек водосточных желобов или экранов для мусора улучшает качество воды и снижает потребность в частой очистке водосточных желобов.

8 Сбор дождевой воды своими руками

Вот некоторые непитьевые дождевые воды систем, от очень простых до немного более сложных:

1. Мусорный бак Rain Barrel

Возможно, это самый дешевый и простой способ начать работу, это несложная установка требует пластикового мусорного бака на 32 галлона с крышкой, латунного смеситель с двумя резьбовыми шайбами ​​и гибким водосточным желобом.

Получить учебник здесь.

2. Более красивая бочка для дождя

Эта бочка для дождя более эстетична. включает в себя некоторые дополнительные функции, такие как добавление сетчатого экрана к водосточной трубе и включение крепление для шланга, чтобы справиться с любым переливом во время сильных дождей.

Получить учебник здесь.

3. Закрытая бочка для сбора дождевой воды

Для отдельной установки для сбора дождевой воды бочка для дождевой воды заключена в деревянную оболочку.

Это двухдневный проект, который будет стоить около 150 долларов.

После завершения нанесите на него слой краски, чтобы он еще больше гармонировал с окружающей средой.

Получить учебник здесь.

4. Автономный дождеуловитель

Если у вас нет подходящей водосборной поверхности, этот автономный Конструкция дождевой бочки включает в себя брезент сверху, чтобы поймать дождь, похожий на перевернутый зонт.

Получить учебник здесь.

5. Дождевики с ПВХ трубкой

В этом DIY ряд труб из ПВХ используется для соединения двух или более дождевых бочек с переливным трубопроводом и насадкой для садового шланга для полива.

Поскольку трубы просверлены в нижней части бочек, а сами бочки стоят на деревянной подставке, большинство из них аккуратно скрыты от глаз.

Получить учебник здесь.

6. Резервуар для дождевой воды объемом 275 галлонов

Используя переработанный промежуточный контейнер для массовых грузов (или IBC), этот проект увеличивает объем сбора дождевой воды до 275 галлонов, и все это в одном контейнере.

Посмотрите сопутствующие видеоролики, чтобы увидеть, как это делается, а также финальное обновление, в котором они добавили еще два IBC в корпусе, который помогает установке гармонировать со зданием.

Получить учебник здесь.

7. Вертикальная система Rain Barrel

система размещает дождевые бочки так, чтобы они лежали горизонтально, что позволяет уложены друг на друга, опираясь на деревянную раму.

Получить учебник здесь.

8. Дождевой коллектор Homesteader

Лучше всего подходит для больших садов с высоким водопотреблением. Установка на 2500 галлонов расположена рядом с сараем и включает в себя дополнительные функции, такие как водяной насос, система перелива и первый отвод потока, который промывает первые несколько галлонов собранного дождя, чтобы предотвратить накопление пыли и грязи в сливной бачок.

Получить учебник здесь.

19546 акции

Обогреватели своими руками — 11 самодельных систем отопления, которые действительно работают!

Cielo

Обновлено 24 июня 2022 г.

16 минут чтения

В связи с резким падением температуры вы, должно быть, думаете о способах не только сохранить тепло в доме, но и сэкономить несколько долларов на счетах за отопление. Помимо экономии энергии, существует также угроза отключения электроэнергии зимой, когда альтернативные источники тепла становятся абсолютной необходимостью. Иногда вы также попадаете в аварийную ситуацию с отоплением, когда ваша система отопления внезапно перестает работать, и вам приходится переключаться на другие варианты. В любом случае обогреватели, сделанные своими руками, действительно пригодятся

Самодельный обогреватель не обогреет весь дом, но поможет с точечным обогревом, что удобно, когда нет других способов согреться. Кроме того, их легко создать – большинство из них можно собрать из материалов, которые уже есть под рукой. Безопасность самодельных обогревателей является проблемой, но вы можете использовать их без какого-либо риска, соблюдая дополнительные меры предосторожности.

Чтобы вы были готовы к самым холодным месяцам, мы составили список из 11 идей обогревателей, которые сделают ваш дом теплым и уютным, но сначала давайте рассмотрим несколько аспектов безопасности.

DIY Идеи домашнего обогревателя

1. Ключевые точки безопасности, чтобы запомнить
2. 1. DIY SPACE Averater от TerraCotta Pots
3. 2. Керодовой нагреватель DIY
4. 3. Обогреватель. Верхняя яма для костра
5. 6. Ракетная печь
6. 7. Солнечный нагреватель для банок
7. 8. Электрический нагреватель «сделай сам»
8. 9. Обогреватель для террасы «сделай сам»
9. 0286

   Ключевые моменты безопасности, которые следует помнить

   Вот несколько основных моментов, которые необходимо принять во внимание перед тем, как приступить к созданию обогревателя:

   • Самодельный обогреватель следует держать вдали от стен, занавесок, кроватей и любых других легковоспламеняющихся материалов.
   • Нагреватели должны находиться в месте, где их нельзя опрокинуть. Например, ставить их на пол — не лучшая идея, так как дети, домашние животные или даже взрослые могут случайно опрокинуть их, создав опасность возгорания.
   • Самодельные обогреватели всегда следует использовать в хорошо проветриваемом помещении.
   • Вам также следует создать хороший изолирующий слой между основанием обогревателя и поверхностью, на которой он стоит, особенно деревянной. Например, вы можете использовать кирпич, плитку или слой камней под обогревателем. Вы даже можете создать двойной слой этих материалов, чтобы обеспечить лучшую изоляцию.
   • Установите датчики дыма и угарного газа и убедитесь, что они работают правильно.
   • Держите самодельные обогреватели в недоступном для детей и домашних животных месте.
   • Не используйте самодельные обогреватели в детской комнате.
   • Не спите с включенными обогревателями, так как это может привести к пожару.

   Теперь давайте перейдем к некоторым простым идеям самодельного обогревателя:

   1. Самодельный обогреватель из терракотовых горшков

   Этот самодельный обогреватель идеально подходит для небольших спален или ванных комнат. Вы можете поставить его на стол или повесить на цепочку; это полностью зависит от вас! Однако, подвешивая его в воздухе, обогреватель не соприкасается с мебелью, а риск возгорания снижается. Вы даже можете украсить его краской, чтобы она соответствовала интерьеру вашей комнаты.

   Через 20-30 минут вы почувствуете тепло, исходящее от этого свечного обогревателя, сделанного своими руками. Если в вашем районе когда-нибудь отключат электричество, вы можете попробовать эту технику, чтобы согреться.

   Предметы, которые вам понадобятся

   • 5-10 чайных свечей
   • 6-дюймовый терракотовый горшок с основанием
   • 1 5-дюймовый горшок
   • Стальная цепь
   • 14 полудюймовых гаек 90 000506 14 шайб
   • 06 14
   • 1 полудюймовый стержень с резьбой

   Как сделать обогреватель своими руками

   1. Возьмите стержень и наденьте на него две гайки. Если закрутить две гайки в противоположных направлениях, они плотно сцепятся друг с другом.
   2. Затем поместите последнее звено цепи на конец стержня. Затем поместите еще одно звено в стержень, чтобы создать петлю. Наконец, добавьте еще одну гайку, чтобы закрепить цепь. (Вам нужно надеть цепь только в том случае, если вы планируете подвесить обогреватель).
   3. Теперь вам нужно собрать горшок. Сначала возьмите шайбу, наденьте ее на стержень, а затем воткните в отверстие.
   4. Закрепите стержень шайбой и гайкой рядом с отверстием.
   5. Наденьте еще одну шайбу на металлический стержень, а затем небольшой горшок.
   6. Затем еще одна шайба и еще две гайки. Повторите еще шесть раз. Вы хотите, чтобы все эти орехи захватили как можно больше тепла. Металл будет накапливать тепло от свечи и излучать его на горшки.
   7. После этого процесса просверлите отверстие в основании горшка, так как в нем обычно нет отверстий.
   8. Наденьте основание на стержень и закрепите конец шайбами ​​и гайками.
   9. Повесьте композицию или поставьте ее на столешницу.
   10. Поместите свечи на основание и зажгите их.
   11. Закройте дверь своей комнаты и проверьте через 15-20 минут. Вы почувствуете тепло, исходящее от нагревателя свечи своими руками.

   2. Обогреватель из керамики своими руками

   Используйте декоративные керамические детали или посуду для изготовления этого простого обогревателя. Теплый воздух будет собираться под керамической чашей, а вентилятор поможет вытолкнуть его в жилую зону.

   Вещи, которые вам понадобятся

   • Маленький вентилятор
   • Керамический горшок
   • лоток
   • Маленькие свечи
   • 4 кирпича

   Как сделать нагреватель для керовки

   1. . .
   2. Поместите два кирпича по обе стороны от лотка и два за лотком.
   3. Возьмите керамическую миску и поставьте ее вверх дном на поднос. Он должен покрывать все свечи.
   4. Поместите небольшой вентилятор на кирпичи позади подноса.
   5. Включите вентилятор, установка завершена!

   3. Спиртовой нагреватель

   Изучение того, как сделать спиртовой нагреватель своими руками, может спасти жизнь во время отключения электроэнергии зимой. Он может обеспечить вас теплом для приготовления пищи, одновременно согревая вас. Вам нужны только обычные домашние принадлежности, что делает его недорогим вариантом для обогрева вашего дома.

   Туалетная бумага в этой технике работает как фитиль, а спирт служит топливом. Вам придется постоянно следить за ним из-за горящего огня. Пока с ним обращаются осторожно, он безопасен в эксплуатации.

   Вещи, которые вам понадобятся

   • , натирая спирт или 70% изопропилового спирта
   • металлические банки
   • рулоны туалетной бумаги

   Сборка нагревателя спирта

   1. Положите рулон для туалетной бумаги в метал. спирта сверху, пока салфетка полностью не промокнет.
   2. Зажгите огонь на алкоголе, и все!

   4. Горелка для банок с газировкой

   Эта легкая портативная горелка для банок может стать спасательным кругом в вашем наборе для выживания, особенно во время отключения электричества.

   Вещи, которые вам потребуют

   • Пустые банки соды
   • втирание спирта
   • Постоянный маркер
   • Pushpins
   • Hammer

   Как создать

   1. . Затем используйте гвоздь и вбейте его в центр банки.
   2. Используйте канцелярские кнопки и сделайте 4 отверстия вокруг отверстия для гвоздя. Вы можете использовать молоток, чтобы забить штифты в банке.
   3. Сделайте 16 отверстий вокруг ребра внизу, используя те же канцелярские кнопки.
   4. Теперь положите банку горизонтально на плоскую поверхность и прочертите ровную линию перманентным маркером по окружности.
   5. Сделайте надрез вдоль этой линии с помощью бритвенного ножа. Теперь у вас есть две части. Тот, в котором ранее были просверлены отверстия, будет сверху, а другой будет нижней частью.
   6. Сверните изоляцию для труб и закрепите ее внутри нижней части банки.
   7. Наденьте просверленную часть банки на заполненную изоляцией основу и соедините ее.
   8. Налейте медицинский спирт в банку, чтобы заполнить ее. Подожгите топливо над нагревателем.
   9. Когда все отверстия загорятся, поместите монету, чтобы закрыть центральное отверстие в банке.
   10. Тада! Ваш нагреватель банки из-под газировки готов согреть ваш дом.

   5. Настольная яма для костра

   Хотите, чтобы на вашем столе стоял персональный обогреватель во время работы или чтения? Попробуйте настольную яму для костра.

   Он не только согреет ваше личное пространство, но и создаст в комнате атмосферу камина. Более того, с тепловым топливом Sterno s’mores вы даже можете поджарить зефир!

   Для этого самодельного обогревателя используйте огнеупорные камни и держите их сухими. Когда камни поглощают воду, а затем нагреваются, вода расширяется, оказывая давление на камни. В результате камни могут расколоться, а в сочетании с пожаром это может привести к взрыву.

   Необходимые материалы

   • 1 контейнер из огнеупорной керамики или бетонная чаша, сделанная своими руками
   • Огнестойкие камни
   • Бидон для подогрева топлива Sterno s’mores

   Сборка настольной ямы для костра

   1. Возьмите огнеупорный контейнер и положите внутрь камни.
   2. Старайтесь не укладывать камни слишком плотно. Причина в том, что вокруг топлива необходим поток воздуха, позволяющий горячему воздуху выходить за пределы контейнера.
   3. Затем добавьте канистру с топливом.
   4. Затем выложите вокруг банки больше камней.
   5. Вот оно! Давай, зажги и наслаждайся своим настольным камином!

   6. Ракетная плита

   Если вам нужен простой обогреватель, вы можете сделать ракетную печь из небольшой банки из-под кофе. Однако, если вы также хотите использовать его для приготовления пищи, вам понадобится что-то большее, например баллон с пропаном.

   Ракетные печи весьма эффективны для обогрева и даже приготовления пищи, и их можно заправлять практически любым легковоспламеняющимся материалом, например, листьями, ветками или даже газетами.

   Вещи, которые вам понадобятся

   • 3 банки разного размера; большой, средний и маленький
   • Пила для резки металла
   • Листья или ветки для костра
   • Спички
   • Песок и гравий
   • Перманентный маркер
   • Отвертка

   Самодельная ракетная печь

   1. Поместите маленькую банку снаружи от большой банки (которая является вашей основной) внизу и обведите контур маркером. Затем вырежьте отверстие ножовкой по металлу.
   2. После выреза вы заметите острые края. Согните края отверстия с помощью отвертки, чтобы придать ему гладкий вид.
   3. Возьмите маленькую банку, вырежьте дно и вставьте ее в отверстие.
   4. Возьмите еще одну банку среднего размера и вырежьте арку спереди.
   5. После этого поместите его вертикально внутрь основной банки так, чтобы арка находилась перед маленькой банкой, которую вы установили внутри.
   6. Наполните большую банку гравием и песком. Они действуют как изолятор.
   7. Затем просуньте ветки или бумагу в созданное ранее отверстие и зажгите огонь. Вы почувствуете поднимающийся вверх жар и дым, идущий сверху.

   7. Солнечный нагреватель банок

   Если вы хотите использовать природную энергию для обогрева помещения и у вас есть много алюминиевых банок, этот метод определенно для вас.

   Этот солнечный обогреватель всасывает холодный воздух из вашего дома через трубу, установленную внизу. Когда солнце падает прямо на темные алюминиевые банки, они довольно быстро нагреваются, согревая холодный воздух. Затем горячий воздух возвращается через трубку в верхней части рамы.

   Вещи, которые вам понадобятся

   • 240-300 алюминиевых банок
   • Лист фанеры 4 фута x 8 футов
   • 4 фута x 8 футов Оргстекло Дерево
   • Пластиковый тюбик
   Черный спрей для краски
   • рама
   • Воздуходувка
   • Высокотемпературный силикон

   Как сделать солнечный нагреватель

   1. Соберите деревянную раму размером 4 фута x 8 футов x 3,5 дюйма.
   2. Возьмите фанеру и прибейте ее к задней части рамы.
   3. Просверлите два отверстия, одно вверху и одно внизу рамы.
   4. Просверлите отверстия на верхней и нижней сторонах всех алюминиевых банок. Просверлите только верхнее отверстие для банок, которые будут размещены в нижних рядах (около 16).
   5. Сделайте 16 колонн, поставив банки друг на друга.
   6. Загерметизируйте место соединения силиконовым герметиком.
   7. Дайте силикону высохнуть, а затем распылите черную краску.
   8. Поместите колонну из консервных банок, которую вы только что создали, в деревянную раму и покройте конструкцию плексигласом.
   9. Вырежьте два отверстия в комнате, где вы хотите разместить этот обогреватель; один возле верхней части стены и один возле пола.
   10. Соедините отверстия деревянного каркаса с отверстиями в комнате с помощью пластиковых труб.
   11. Установите воздуходувку на верхнюю или нижнюю трубу.
   12. Вуаля! Ваш солнечный обогреватель своими руками готов.

   8. Электрообогреватель своими руками

   Электрический обогреватель, сделанный своими руками, является более безопасным вариантом, поскольку в нем не используется открытый огонь, как в других самодельных обогревателях. В результате это идеальный вариант для использования в таких местах, как гараж или сарай. С другой стороны, его подготовка состоит из нескольких шагов, требующих покупки множества предметов.

   Прогрев катушки занимает до 10 минут. Вентилятор забирает холодный воздух из вашей комнаты и пропускает его через змеевик, нагревая его и распространяя вокруг.

   Вещи вам потребуются

   • Группа Paris
   • Металлическая банка
   • Нихромовый проволоки
   • Syzre
   • ОГОВОЙ ОБЛАСТЬ
   .
10. После того, как вы сделали спираль, удалите шприц.
11. Возьмите немного гипса, смешайте его с водой и наполните им шприц.
12. Дайте ему высохнуть и сформировать твердую форму.
13. После того, как гипс затвердеет, разрежьте шприц с помощью сварочного аппарата, чтобы извлечь затвердевший гипс.
14. Затем поместите гипс в спираль, сделанную ранее, а затем с помощью тонкого стального стержня вставьте его внутрь твердого гипса.
15. Теперь соедините оба конца катушки электрическим проводом. Обмотайте установку скотчем.
16. Возьмите металлическую банку и просверлите два отверстия по бокам. Закрепите катушку внутри отверстий.
17. Просверлите еще несколько отверстий в банке, чтобы освободить место для выключателя и электрического шнура.
18. Поместите выключатель в отверстие и подключите его электрическими шнурами, соединенными с катушкой.
19. Вырежьте отверстие в центре крышки банки, чтобы освободить место для вентилятора. Закрепите вентилятор внутри винтами.
20. Возьмите металлическую решетку и установите ее ближе к змеевику.
21. В завершение подключите шнур питания вентилятора к выключателю и выведите шнур электропитания через отверстие.
22. Подключите шнур питания, чтобы запустить нагреватель.

9. Обогреватель для террасы своими руками

Обогреватель для террасы, сделанный своими руками, — это отличный способ приятно проводить время на свежем воздухе, не замерзая в холодные месяцы. При создании этого обогревателя следует позаботиться о том, чтобы тщательно вымыть и высушить цилиндры. Кроме того, для создания этого нагревателя требуются некоторые навыки сварки, так что имейте это в виду.

Вещи, которые вам понадобятся

• 2 газовых баллона
• Стальная трубка
• Стальная ручка
• петли
• гайки и болты
• Электрическая резка пило их значения и тщательно вымойте их.
• Оставьте цилиндры сохнуть на воздухе на день или два.
• Разрежьте оба цилиндра пополам с помощью отрезной пилы, оставив их верхнюю часть для дальнейшего использования.
• Используйте деревянные палочки, чтобы разжечь огонь и сжечь краску с цилиндров.
• Затем соедините верхние части обоих цилиндров с помощью прихваточной сварки. Затем вы должны присоединиться к области клапана.
• На верхнем цилиндре отметьте место для выреза двери. Прежде чем вырезать эту часть, просверлите небольшие отверстия с левой стороны для установки петли. С другой стороны просверлите отверстие для дверной ручки.
• После установки шарнира и ручки прорежьте отверстие в верхней части первого цилиндра для стального стержня. Стержень будет выступать в роли дымохода.
• Вставьте стержень в цилиндр и приварите его по всему периметру.
• После этого просверлите несколько отверстий для забора воздуха вокруг нижней части верхнего цилиндра. Это делается для того, чтобы огонь имел достаточное количество кислорода при розжиге.
• Последний шаг включает в себя покраску всей установки черной краской. Это связано с тем, что черный цвет дольше сохраняет тепло.
• Откройте дверь, поместите внутрь деревянные блоки и зажгите огонь. Вот и все! Ваш обогреватель для террасы своими руками готов к использованию!

10. Мини-обогреватель «сделай сам» мощностью 100 Вт

Если вы ищете обогреватель для рук и ног, этот мини-обогреватель станет отличным вариантом. Вы даже можете использовать его, чтобы разогреть продукты.

Вещи, которые вам потребуют

• 2 Проводной катушки сопротивления 3-3,5 Ом, 1 маленький и 1 средний размер
• Черная глина
• Оловянная коробка или банка
• Изолятор
• ВИНДЫ
• Картонная часть
• Power Source 12V 12V 12V 12V 12V 12V 12V 12V 12V до 15В, 10А

Как создать

1. Возьмите небольшую жестяную коробку или банку и просверлите отверстия для изолятора.
2. Установите изоляторы и закрепите их винтами.
3. Затем возьмите черную глину и хорошенько смочите ее водой.
4. Поместите кусок картона перед изолятором в банке, а затем добавьте черную глину.
5. Заполните форму влажной глиной, оставив часть изолятора.
6. Поместите обе катушки на влажную глину и обведите.
7. Снимите катушки и оставьте глину сохнуть на 24 часа.
8. После того, как глина высохнет, добавьте обе катушки сверху и соедините их с изолятором.
9. Возьмите источник питания и соедините их с изолятором.
10. Катушки начнут нагреваться, и вуаля, все просто!

11. Солнечный коллектор горячего воздуха

Солнечные коллекторы горячего воздуха можно использовать где угодно; теплица, садовый сарай или даже гараж для бюджетного отопления. Это экологически чистый продукт, который использует солнечные лучи для доставки горячего воздуха в ваш дом. Солнечное излучение достигает солнечной панели и нагревает коллектор. Воздух, проходящий через коллектор, поглощает тепло, которое затем доставляется в ваш дом с помощью небольшого вентилятора.

Разместите коллектор на южной или западной стороне, так как на эти стороны попадает больше всего солнечного света. Рекомендуется устанавливать коллектор горячего воздуха на вертикальную поверхность, чтобы получить наилучший угол между панелью и солнцем.

Требуемые материалы

• Light Perforct0037
  1. Возьмите светильник и удалите все лампочки и провода.
  2. Заделайте маленькие отверстия герметиком, а большие отверстия заклейте алюминиевой лентой.
  3. Дайте герметику высохнуть в течение ночи, а затем покрасьте все приспособление в черный цвет.
  4. С помощью отвертки проделайте отверстия сверху и снизу на задней стороне приспособления.
  5. Используйте ножницы по металлу, чтобы вырезать отверстия.
  6. Установите небольшой вентилятор в верхнее отверстие и закрепите его винтами для гипсокартона.
  7. После этого поместите оргстекло на приспособление. Нанесите герметик на края, чтобы стекло приклеилось.
  8. Затем возьмите солнечную панель, нанесите герметик на заднюю часть и поместите ее в верхний левый угол.
  9. Дайте ему высохнуть в течение ночи перед использованием.
  10. После того, как ваш солнечный коллектор готов, пришло время соединить его с окном, выходящим на юг.
  11. Просверлите отверстия в верхней и нижней части оконной рамы, чтобы они совпали с двумя отверстиями, просверленными в приспособлении. Небольшой вентилятор в пластине поглотителя должен быть внутри вашего окна.
  12. Сделайте столько коллекторных пластин, сколько хотите, и разместите их вокруг южной стороны для выработки тепла.

  Когда температура начинает падать, изготовление самодельного обогревателя является одним из лучших способов сократить расходы на электроэнергию и сохранить тепло в доме. И пока вы готовы создать свою собственную систему отопления, убедитесь, что вы прочитали все меры предосторожности и ваши детекторы дыма находятся в рабочем состоянии для обеспечения безопасности.
