Печатная плата: виды, требования, размеры, методы изготовления
26 Марта 2023 — Анатолий Мельник
Рассказываем что такое печатная плата, виды и размеры печатных плат.
Технология изготовления печатных плат. Из чего изготавливается печатная плата.
Читать полностью250
#печатные платы
Переменный резистор: типы, устройство и принцип работы
24 Ноября 2022 — Анатолий Мельник
Рассказываем и показываем как правильно проверить работу транзисторов с помощью цифрового мультиметра. Магазин электронных компонентов и радиодеталей «Радиоэлемент»
Читать полностью1804
#переменные резисторы #резисторы
Тумблеры
24 Ноября 2022 — Анатолий Мельник
Конструктивные особенности тумблеров. Типы, виды. Какие характеристики нужно учитывать при выборе. Как правильно подключить тумблер. Инструкция и советы в одной статье.
Читать полностью1293
#тумблеры
Как проверять транзисторы тестером – отвечаем
24 Ноября 2022 — Анатолий Мельник
Рассказываем и показываем как правильно проверить работу транзисторов с помощью цифрового мультиметра.
Магазин электронных компонентов и радиодеталей «Радиоэлемент»
Читать полностью1394
#тестеры для транзистора #транзисторы
Как пользоваться мультиметром
24 Ноября 2022 — Анатолий Мельник
Что такое и как устроен мультиметр. Как правильно пользоваться мультиметром: как измерить напряжение, силу тока и напряжение. Как проверить емкость и индуктивность
Читать полностью1364
#мультиметры
Выпрямитель напряжения: принцип работы и разновидности
29 Декабря 2022 — Анатолий Мельник
Выпрямитель напряжения электрической сети: как устроен, применение, обозначение на схемах. Как работает и для чего предназначается выпрямитель напряжения.
Читать полностью 1718
Переключатель фаз (напряжения): устройство, принцип действия, виды
24 Ноября 2022 — Анатолий Мельник
Подробная статья о переключателях фаз: устройство и разновидности.
Рекомендации по подключению и настройке. Рекомендации по выбору: популярные модели.
Читать полностью360
#переключатели фаз
Как выбрать паяльник для проводов и микросхем
31 Октября 2022 — Анатолий Мельник
Особенности выбора хорошего паяльника для проводов и микросхем: разновидности конструкций, требования. Какие существуют нагреватели и жала. Дополнительные возможности.
Читать полностью1151
#паяльник для проводов
Что такое защитный диод и как он применяется
24 Ноября 2022 — Анатолий Мельник
В статье разбираются особенности защитных диодов, их устройство и маркировка, а также применения в реальных условиях. Даны рекомендации по проверке и подбору супрессоров.
Читать полностью1154
#диоды #защитные диоды
Варистор: устройство, принцип действия и применение
24 Ноября 2022 — Анатолий Мельник
В статье разбирается устройство варисторов: маркировка, основные параметры.
Вы узнаете в чем заключаются достоинства и недостатки варисторов, а также как выбрать и проверить компоненты.
Читать полностью1484
#варисторы
Виды отверток по назначению и применению
10 Октября 2022 — Анатолий Мельник
Виды отверток по сферам применения. В статье рассматриваются простые, ударные, диэлектрические и другие отвертки.
Читать полностью1057
#отвертки
Виды шлицов у отверток
10 Октября 2022 — Анатолий Мельник
В статье рассматривается, что такое шлицы и какие бывают виды, их маркировка, основные размеры: крестообразные, прямые, звездочки, наружные, комбинированные и другие виды шлицов.
Читать полностью391
#отвертки
Виды и типы батареек
24 Ноября 2022 — Анатолий Мельник
Подробная статья о батарейках: виды и типы батереек, как различаются батарейки.
Как обозначаются батарейки (маркировка)
Читать полностью1717
#батареики
Для чего нужен контактор и как его подключить
24 Ноября 2022 — Анатолий Мельник
Для чего нужен контактор и как он устроен. Как правильно выбрать и подключить контактор для управления в автоматическом режиме электрическими приборами.
Читать полностью2730
#контракторы
Как проверить тиристор: способы проверки
24 Ноября 2022 — Анатолий Мельник
Как самому проверить тиристор? Способы проверки тиристора мультиметром, тестером. Проверка тиристора без выпаивания. Пошаговые инструкции с фото.
#тиристоры
Как правильно выбрать акустический кабель для колонок
24 Ноября 2022 — Анатолий Мельник
Статья про выбор акустического кабеля: типы и виды акустического кабеля.
Как маркируется кабель. Как рассчитать сечение кабеля. Правила эксплуатации и советы по выбору.
Читать полностью1657
#акустические кабели
Что такое цифровой осциллограф и как он работает
20 Сентября 2022 — Анатолий Мельник
Обзор принципа работы цифровых осциллографов. Виды осциллографов, их отличия от аналоговых. Применение цифрового осциллографа
Читать полностью633
#осциллограф
Как проверить варистор: используем мультиметр и другие способы
24 Ноября 2022 — Анатолий Мельник
Статья-инструкция о том, как проверить варистор на исправность мультиметром или тестором. Принцип работы варистора и основные параметры варисторов, обнозначение на схеме.
Читать полностью5401
#варисторы #мультиметры
Герконовые реле: что это такое, чем отличается, как работает
31 Октября 2022 — Анатолий Мельник
Статья об устройстве герконовых реле: обзор конструкции, характеристик и принципа работы.
Преимущества и недостатки. Назначение герконовых реле, где используются компоненты.
Читать полностью440
#герконовое реле #реле
Диоды Шоттки: что это такое, чем отличается, как работает
24 Ноября 2022 — Анатолий Мельник
Статья ответит на вопросы: что такое диоды Шоттки, как они устроены, плюсы и минусы данного вида диодов. Обозначение диодов на схемах. Сферы применения.
Читать полностью6770
#диоды #диоды Шоттки
Как правильно заряжать конденсаторы
24 Ноября 2022 — Анатолий Мельник
Способы зарядки и разрядки конденсаторов. Виды конденсаторов: основные параметры, принципы работы и области применения.
Читать полностью3454
#конденсаторы
Светодиоды: виды и схема подключения
24 Ноября 2022 — Анатолий Мельник
Светодиодами называют полупроводниковые приборы, которые при подаче напряжения создают оптическое излучение.
Читать полностью65
#диоды #светодиоды
Микросборка
10 Октября 2022 — Анатолий Мельник
Микросборка (МСБ) – конструктивная составляющая радиоэлектронной аппаратуры микроминиатюрного исполнения, предназначенная для реализации определенной функции. МСБ обычно не выпускаются в качестве самостоятельных изделий, предназначенных для широкого применения.
Читать полностью3594
#микросборка
Применение, принцип действия и конструкция фототиристора
Фототиристор (ТФ) – полупроводниковое устройство со структурой, сходной с обычным тиристором, но с одним существенным отличием.
Он включается не подачей напряжения, а с помощью света, падающего на него. Этот прибор сочетает функции управляемого тиристора и фотоприемника, преобразующего световую энергию в электрический управляющий импульс. Изготавливается обычно из кремния, имеет спектральную характеристику, аналогичную другим фоточувствительным элементам с кремниевой полупроводниковой структурой.
Читать полностью1119
#тиристоры #фототиристоры
Схема подключения теплового реле – принцип работы, регулировки и маркировка
31 Октября 2022 — Анатолий Мельник
Электродвигатели и прочее электрооборудование в процессе эксплуатации могут испытывать высокие нагрузки, вызывающие их перегрев. Частые перегревы обмоток силовых установок приводят к разрушению изоляционных материалов и значительному сокращению срока службы, поэтому в конструкции таких устройств предусматривают защитное тепловое реле (ТР). Подключение в схему теплового реле обеспечивает обесточивание электрооборудования при возникновении нештатных ситуаций и предотвращает его выход из строя.
Читать полностью6798
#реле #тепловое реле
Динисторы – принцип работы, как проверить, технические характеристики
24 Ноября 2022 — Анатолий Мельник
Динистор – неуправляемая разновидность тиристоров, иначе он называется триггер-диодом. Изготавливается из полупроводникового монокристалла, имеющего несколько p-n переходов. Обладает двумя устойчивыми состояниями: открытым и закрытым. Подходят для применения в цепях непрерывного действия, в которых наибольшее значение тока составляет 2 А, а также в импульсных режимах, при условии, что максимальный ток – 10А, а напряжения находятся в диапазоне 10-200 В. Этот элемент обычно выполняет функции электронного ключа. Его открытое положение соответствует высокой проводимости, закрытое – низкой. Переход из открытого в закрытое состояние происходит практически мгновенно.
Читать полностью2066
#динисторы
Маркировка керамических конденсаторов
24 Ноября 2022 — Анатолий Мельник
Правильно выбрать конденсатор для микросхемы определенного назначения помогает маркировка, нанесенная на корпус.
Но у конденсаторов она сложная и разнообразная, поэтому определить характеристики этих элементов затруднительно, особенно если они имеют незначительную площадь поверхности. Параметры, указываемые в обозначении: код производителя, номинальное напряжение, емкость, допустимое отклонение от номинала, температурный коэффициент емкости (ТКЕ).
Читать полностью814
#керамические конденсаторы #конденсаторы
Компактные источники питания на печатную плату
24 Ноября 2022 — Анатолий Мельник
Выбор ИП печатной платы напрямую влияет на ее работоспособность. Главная задача такого прибора – получить переменное напряжение от питающей сети, преобразовать его в постоянное и подать на оборудование. Если компонент выбран неверно или неисправен, он может перегореть или не справиться с входным напряжением. В худшем случае пострадает и плата – ее придется либо ремонтировать, либо выбрасывать и покупать новую.
Читать полностью954
#печатные платы
SMD-резисторы: устройство и назначение
24 Ноября 2022 — Анатолий Мельник
SMD-резисторы – это мелкие электронные компоненты, разработанные для поверхностного монтажа на печатную плату. Ранее при сборке радиоэлектронной аппаратуры осуществлялся навесной монтаж элементов или их продевание в печатную плату через предусмотренные отверстия.
Читать полностью913
#резисторы
Принцип работы полевого МОП-транзистора
24 Ноября 2022 — Анатолий Мельник
МОП-транзистор (MOSFET, «металл-оксид-полупроводник») – полевой транзистор с изолированным затвором (канал разделен с затвором тонким диэлектрическим слоем).
Читать полностью4831
#МОП-транзисторы #транзисторы
Проверка микросхем мультиметром: инструкция и советы
24 Ноября 2022 — Анатолий Мельник
Как проверить микросхему? Рассмотрим как проверить микросхему на исправность и работоспособность мультиметром, влияние разновидности микросхем на способы проверки.
Читать полностью3826
#мультиметры
Характеристики, маркировка и принцип работы стабилитрона
24 Ноября 2022 — Анатолий Мельник
Полупроводниковый стабилитрон, или диод Зенера, представляет собой диод особого типа. При прямом включении обычный диод и стабилитрон ведут себя аналогично. Разница между ними проявляется при обратном включении.
Читать полностью6744
#стабилитроны
Что такое реле: виды, принцип действия и устройство
10 Октября 2022 — Анатолий Мельник
Реле – одно из наиболее распространенных устройств, применяемых для автоматизации процессов в электротехнике. В этой статье мы подробно разберем, что такое реле, какие виды реле существуют и для чего они применяются.
Читать полностью1365
#реле
Конденсатор: что это такое и для чего он нужен
24 Ноября 2022 — Анатолий Мельник
Конденсатор – это устройство, способное накапливать и моментально отдавать электрический заряд.
В статье подробно разберем, в чем суть конденсатора, что он делает, из чего состоит и какие его основные параметры.
Читать полностью3159
#конденсаторы
Все о танталовых конденсаторах — максимально подробно
24 Ноября 2022 — Анатолий Мельник
В этой статье я максимально подробно расскажу о назначении, видах, области применения танталовых конденсаторов. Покажу как они выглядят в живую и на схеме, объясню, как считать буквенную маркировку конденсаторов.
Читать полностью1745
#конденсаторы #танталовые конденсаторы
Как проверить резистор мультиметром
24 Ноября 2022 — Анатолий Мельник
Рассказываем как правильно проверить резистор мультиметром на плате, как узнать его сопротивление и определить работоспособность не выпаивая. Узнайте, как настроить тестер для проверки резисторов.
Читать полностью4345
#мультиметры #резисторы
Что такое резистор
24 Ноября 2022 — Анатолий Мельник
Резистор (от латинского «resisto» — сопротивляюсь) – это пассивный элемент электрической цепи, обладающий определённым или переменным значением электрического сопротивления. Резисторы предназначены для линейного преобразования силы тока в напряжение и наоборот, а также для ограничения тока и поглощения электрической энергии.
Читать полностью10865
#резисторы
Как проверить диодный мост мультиметром
24 Ноября 2022 — Анатолий Мельник
Подробная инструкция по проверке работоспособности диодного моста с помощью мультиметра или лампы.
Читать полностью15527
#диодные мосты #диоды #мультиметры
Что такое диодный мост
24 Ноября 2022 — Анатолий Мельник
Диодный мост – электрическое устройство, предназначенное выпрямления тока, то есть для преобразования переменного тока в постоянный.
Читать полностью3604
#диодные мосты #диоды
Виды и принцип работы термодатчиков
24 Ноября 2022 — Анатолий Мельник
Принцип работы и виды термодатчиков. Особенности различных типов датчиков.
Читать полностью2282
#термодатчики
Заземление: виды, схемы
11 Октября 2022 — Анатолий Мельник
Заземление – соединение проводящих элементов промышленного или бытового оборудования с грунтом или общим проводом электрической системы, относительно которого производят измерения электрического потенциала. Из нашей статьи вы узнаете о видах заземления и их изображении на схемах.
Читать полностью2623
#заземление
Как определить выводы транзистора
24 Ноября 2022 — Анатолий Мельник
Способы определения выводов от базы, эмиттера и коллектора полупроводникового транзистора.
Читать полностью4807
#транзисторы
Назначение и области применения транзисторов
24 Ноября 2022 — Анатолий Мельник
Полупроводниковый транзистор – радиоэлемент, изготавливаемый из полупроводникового материала, чаще всего кремния. Основное назначение транзистора – управление током в электрической цепи. В этой статье мы кратко перечислим области применения полупроводниковых транзисторов, присутствующих практически во всех электронных компонентах современных приборов и аппаратов.
Читать полностью3634
#транзисторы
Как работает транзистор: принцип и устройство
24 Ноября 2022 — Анатолий Мельник
Транзистор – прибор, предназначенный для управления током в электрической цепи. Применяется практически во всех моделях видео- и аудио аппаратуры. В этой статье мы постараемся простыми словами изложить, что такое транзистор, как он устроен и что делает.
Читать полностью3096
#транзисторы
Виды электронных и электромеханических переключателей
24 Ноября 2022 — Анатолий Мельник
Переключатель (свитчер) – устройство, служащее в радиоэлектронике для коммутации электроцепей постоянного и переменного тока и обеспечивающее требуемый рабочий режим. От функциональности этого компонента часто зависит работоспособность всего аппарата. В этой статье мы расскажем об основных видах переключателей
Читать полностью 2131
Как устроен туннельный диод
24 Ноября 2022 — Анатолий Мельник
Рассказываем про устройство туннельных диодов, их отличия от обычных, цветовую маркировку и обозначение туннельных диодов на схемах. Также из этой статьи вы узнаете об истории создания данного типа диодов.
Читать полностью6358
#диоды #туннельные диоды
Виды и аналоги конденсаторов
24 Ноября 2022 — Анатолий Мельник
Конденсаторы – электронные компоненты, состоящие из двух проводников-обкладок и находящимся между ними диэлектриком.
Существует множество видов конденсаторов, имеющих сходную конструкцию, но различных по материалам, из которых изготавливаются обкладки и диэлектрический слой, и функциям в электронных схемах. Тип изделия определяется по форме, цвету, маркировке на корпусе.
Читать полностью2269
#аналоги конденсаторов #конденсаторы
Твердотельные реле: подробное описание устройства
31 Октября 2022 — Анатолий Мельник
Твердотельное реле (ТТР) – полупроводниковое устройство, применяемое для создания контакта между низковольтными и высоковольтными цепями, является современной альтернативой традиционным пускателям и контакторам. Применяется в бытовой технике, промавтоматике, автомобильной электронике.
Читать полностью4293
#реле #твердотельное реле
Конвертер единиц емкости конденсатора
24 Ноября 2022 — Анатолий Мельник
Основной характеристикой конденсатора является его ёмкость, характеризующая способность конденсатора накапливать электрический заряд.
В обозначении конденсатора фигурирует значение номинальной ёмкости, в то время как реальная ёмкость может значительно меняться в зависимости от многих факторов. Реальная ёмкость конденсатора определяет его электрические свойства. Так, по определению ёмкости, заряд на обкладке пропорционален напряжению между обкладками (q = CU). Типичные значения ёмкости конденсаторов составляют от единиц пикофарад до тысяч микрофарад. Однако существуют конденсаторы (ионисторы) с ёмкостью до десятков фарад.
Читать полностью366
#конвертеры конденсатора #конденсаторы
Графическое обозначение радиодеталей на схемах
24 Ноября 2022 — Анатолий Мельник
Радиодетали – электронные компоненты, собираемые в аналоговые и цифровые устройства: телевизоры, измерительные приборы, смартфоны, компьютеры, ноутбуки, планшеты. Если ранее детали изображались приближенно к их натуральному виду, то сегодня используются условные графические обозначения радиодеталей на схеме, разработанные и утвержденные Международной электротехнической комиссией.
Читать полностью3701
#радиодетали
Биполярные транзисторы: принцип работы, характеристики и параметры
24 Ноября 2022 — Анатолий Мельник
Биполярные транзисторы – электронные полупроводниковые приборы, отличающиеся от полевых способом переноса заряда. В полевых (однополярных) транзисторах, используемых в основном в цифровых устройствах, заряд переносится или дырками, или электронами. В биполярных же в процессе участвуют и электроны, и дырки. Биполярные транзисторы, как и другие типы транзисторов, в основном используются в качестве усилителей сигнала. Применяются в аналоговых устройствах.
Читать полностью205
#биполярные транзисторы #транзисторы
Как подобрать резистор по назначению и принципу работы
24 Ноября 2022 — Анатолий Мельник
Характеристики самых распространенных видов резисторов по типу, материалу, назначению, принципу работы.
Какие параметры необходимо учитывать при работе. Номинальное и реальное сопротивление.
Читать полностью1443
#резисторы
Тиристоры: принцип работы, назначение, характеристики, проверка работоспособности
24 Ноября 2022 — Анатолий Мельник
Тиристор представляет собой вид полупроводниковых приборов, предназначенный для однонаправленного преобразования тока (т.е. ток пропускается только в одну сторону). Прибор выполняет функции коммутатора разомкнутой цепи и ректификационного диода в сетях постоянного тока.
Читать полностью5600
#тиристоры
Зарубежные и отечественные транзисторы
24 Ноября 2022 — Анатолий Мельник
Как подобрать отечественный аналог зарубежному транзистору? Читайте в нашей статье!
Читать полностью5724
#транзисторы
Исчерпывающая информация о фотодиодах
24 Ноября 2022 — Анатолий Мельник
Обзор фотодиодной технологии с подробным описанием основ, принципа работы, а также различных типов фотодиодов и их применения.
Читать полностью1918
#тиристоры #фототиристоры
Калькулятор цветовой маркировки резисторов
24 Ноября 2022 — Анатолий Мельник
Резисторы – это элементы для построения электрических схем, предназначенные для контроля и регулирования величины силы тока. Разделяют на постоянные, переменные, подстроечные. Для идентификации постоянных резисторов SMD – устройств, монтируемых на поверхность, – все производители разработали буквенно-цифровые обозначения для крупных элементов и цветовой код для деталей очень маленьких размеров.
Читать полностью1349
#маркировка резиторов #резисторы
Область применения и принцип работы варикапа
24 Ноября 2022 — Анатолий Мельник
Варикап – полупроводниковый диод, главным параметром которого является изменяемая под напряжением емкость. В устройстве применяется зависимость емкости p-n перехода и приложенного обратного напряжения.
Читать полностью8351
#варикапы
Маркировка конденсаторов
24 Ноября 2022 — Анатолий Мельник
Выбор конденсаторов по маркировке – процесс достаточно сложный, поскольку разные производители используют различные системы кодирования. Особенно трудно прочесть зашифрованную информацию на незначительной поверхности маленьких конденсаторов.
Читать полностью7057
#конденсаторы #маркировка конденсаторов
Виды и классификация диодов
24 Ноября 2022 — Анатолий Мельник
Диод – электронный прибор с двумя (иногда тремя) электродами, обладающий односторонней проводимостью. В этой статье вы найдёте подробную классификацию диодов по видам, характеристикам, материалам изготовления и сфере использования.
Читать полностью994
#диоды
Радиоэлектроника для начинающих — статьи по основам радиоэлектроники для новичка
#МОП-транзисторы #акустические кабели #аналоги конденсаторов #батареики #биполярные транзисторы #варикапы #варисторы #герконовое реле #динисторы #диодные мосты #диоды #диоды Шоттки #заземление #защитные диоды #керамические конденсаторы #конвертеры конденсатора #конденсаторы #контракторы #маркировка конденсаторов #маркировка резиторов #микросборка #мультиметры #осциллограф #отвертки #паяльник для проводов #переключатели фаз #переменные резисторы #печатные платы #радиодетали #резисторы #реле #светодиоды #стабилитроны #танталовые конденсаторы #твердотельное реле #тепловое реле #термодатчики #тестеры для транзистора #тиристоры #транзисторы #тумблеры #туннельные диоды #фототиристоры
Печатная плата: виды, требования, размеры, методы изготовления
26 Марта 2023 — Анатолий Мельник
Рассказываем что такое печатная плата, виды и размеры печатных плат.
Технология изготовления печатных плат. Из чего изготавливается печатная плата.
Читать полностью250
#печатные платы
Переменный резистор: типы, устройство и принцип работы
24 Ноября 2022 — Анатолий Мельник
Рассказываем и показываем как правильно проверить работу транзисторов с помощью цифрового мультиметра. Магазин электронных компонентов и радиодеталей «Радиоэлемент»
Читать полностью1804
#переменные резисторы #резисторы
Тумблеры
24 Ноября 2022 — Анатолий Мельник
Конструктивные особенности тумблеров. Типы, виды. Какие характеристики нужно учитывать при выборе. Как правильно подключить тумблер. Инструкция и советы в одной статье.
Читать полностью1293
#тумблеры
Как проверять транзисторы тестером – отвечаем
24 Ноября 2022 — Анатолий Мельник
Рассказываем и показываем как правильно проверить работу транзисторов с помощью цифрового мультиметра.
Магазин электронных компонентов и радиодеталей «Радиоэлемент»
Читать полностью1394
#тестеры для транзистора #транзисторы
Как пользоваться мультиметром
24 Ноября 2022 — Анатолий Мельник
Что такое и как устроен мультиметр. Как правильно пользоваться мультиметром: как измерить напряжение, силу тока и напряжение. Как проверить емкость и индуктивность
Читать полностью1364
#мультиметры
Выпрямитель напряжения: принцип работы и разновидности
29 Декабря 2022 — Анатолий Мельник
Выпрямитель напряжения электрической сети: как устроен, применение, обозначение на схемах. Как работает и для чего предназначается выпрямитель напряжения.
Читать полностью 1718
Переключатель фаз (напряжения): устройство, принцип действия, виды
24 Ноября 2022 — Анатолий Мельник
Подробная статья о переключателях фаз: устройство и разновидности.
Рекомендации по подключению и настройке. Рекомендации по выбору: популярные модели.
Читать полностью360
#переключатели фаз
Как выбрать паяльник для проводов и микросхем
31 Октября 2022 — Анатолий Мельник
Особенности выбора хорошего паяльника для проводов и микросхем: разновидности конструкций, требования. Какие существуют нагреватели и жала. Дополнительные возможности.
Читать полностью1151
#паяльник для проводов
Что такое защитный диод и как он применяется
24 Ноября 2022 — Анатолий Мельник
В статье разбираются особенности защитных диодов, их устройство и маркировка, а также применения в реальных условиях. Даны рекомендации по проверке и подбору супрессоров.
Читать полностью1154
#диоды #защитные диоды
Варистор: устройство, принцип действия и применение
24 Ноября 2022 — Анатолий Мельник
В статье разбирается устройство варисторов: маркировка, основные параметры.
Вы узнаете в чем заключаются достоинства и недостатки варисторов, а также как выбрать и проверить компоненты.
Читать полностью1484
#варисторы
Виды отверток по назначению и применению
10 Октября 2022 — Анатолий Мельник
Виды отверток по сферам применения. В статье рассматриваются простые, ударные, диэлектрические и другие отвертки.
Читать полностью1057
#отвертки
Виды шлицов у отверток
10 Октября 2022 — Анатолий Мельник
В статье рассматривается, что такое шлицы и какие бывают виды, их маркировка, основные размеры: крестообразные, прямые, звездочки, наружные, комбинированные и другие виды шлицов.
Читать полностью391
#отвертки
Виды и типы батареек
24 Ноября 2022 — Анатолий Мельник
Подробная статья о батарейках: виды и типы батереек, как различаются батарейки.
Как обозначаются батарейки (маркировка)
Читать полностью1717
#батареики
Для чего нужен контактор и как его подключить
24 Ноября 2022 — Анатолий Мельник
Для чего нужен контактор и как он устроен. Как правильно выбрать и подключить контактор для управления в автоматическом режиме электрическими приборами.
Читать полностью2730
#контракторы
Как проверить тиристор: способы проверки
24 Ноября 2022 — Анатолий Мельник
Как самому проверить тиристор? Способы проверки тиристора мультиметром, тестером. Проверка тиристора без выпаивания. Пошаговые инструкции с фото.
Читать полностью2794
#тиристоры
Как правильно выбрать акустический кабель для колонок
24 Ноября 2022 — Анатолий Мельник
Статья про выбор акустического кабеля: типы и виды акустического кабеля.
Как маркируется кабель. Как рассчитать сечение кабеля. Правила эксплуатации и советы по выбору.
Читать полностью1657
#акустические кабели
Что такое цифровой осциллограф и как он работает
20 Сентября 2022 — Анатолий Мельник
Обзор принципа работы цифровых осциллографов. Виды осциллографов, их отличия от аналоговых. Применение цифрового осциллографа
Читать полностью633
#осциллограф
Как проверить варистор: используем мультиметр и другие способы
24 Ноября 2022 — Анатолий Мельник
Статья-инструкция о том, как проверить варистор на исправность мультиметром или тестором. Принцип работы варистора и основные параметры варисторов, обнозначение на схеме.
Читать полностью5401
#варисторы #мультиметры
Герконовые реле: что это такое, чем отличается, как работает
31 Октября 2022 — Анатолий Мельник
Статья об устройстве герконовых реле: обзор конструкции, характеристик и принципа работы.
Преимущества и недостатки. Назначение герконовых реле, где используются компоненты.
Читать полностью440
#герконовое реле #реле
Диоды Шоттки: что это такое, чем отличается, как работает
24 Ноября 2022 — Анатолий Мельник
Статья ответит на вопросы: что такое диоды Шоттки, как они устроены, плюсы и минусы данного вида диодов. Обозначение диодов на схемах. Сферы применения.
Читать полностью6770
#диоды #диоды Шоттки
Как правильно заряжать конденсаторы
24 Ноября 2022 — Анатолий Мельник
Способы зарядки и разрядки конденсаторов. Виды конденсаторов: основные параметры, принципы работы и области применения.
Читать полностью3454
#конденсаторы
Светодиоды: виды и схема подключения
24 Ноября 2022 — Анатолий Мельник
Светодиодами называют полупроводниковые приборы, которые при подаче напряжения создают оптическое излучение.
Их международное буквенное обозначение – LED (LightEmittingDiode). На схеме светодиод обозначается как обычный диод с двумя параллельными стрелками, направленными наружу и указывающими на его излучающий характер.
Читать полностью65
#диоды #светодиоды
Микросборка
10 Октября 2022 — Анатолий Мельник
Микросборка (МСБ) – конструктивная составляющая радиоэлектронной аппаратуры микроминиатюрного исполнения, предназначенная для реализации определенной функции. МСБ обычно не выпускаются в качестве самостоятельных изделий, предназначенных для широкого применения.
Читать полностью3594
#микросборка
Применение, принцип действия и конструкция фототиристора
24 Ноября 2022 — Анатолий Мельник
Фототиристор (ТФ) – полупроводниковое устройство со структурой, сходной с обычным тиристором, но с одним существенным отличием.
Он включается не подачей напряжения, а с помощью света, падающего на него. Этот прибор сочетает функции управляемого тиристора и фотоприемника, преобразующего световую энергию в электрический управляющий импульс. Изготавливается обычно из кремния, имеет спектральную характеристику, аналогичную другим фоточувствительным элементам с кремниевой полупроводниковой структурой.
Читать полностью1119
#тиристоры #фототиристоры
Схема подключения теплового реле – принцип работы, регулировки и маркировка
31 Октября 2022 — Анатолий Мельник
Электродвигатели и прочее электрооборудование в процессе эксплуатации могут испытывать высокие нагрузки, вызывающие их перегрев. Частые перегревы обмоток силовых установок приводят к разрушению изоляционных материалов и значительному сокращению срока службы, поэтому в конструкции таких устройств предусматривают защитное тепловое реле (ТР). Подключение в схему теплового реле обеспечивает обесточивание электрооборудования при возникновении нештатных ситуаций и предотвращает его выход из строя.
Читать полностью6798
#реле #тепловое реле
Динисторы – принцип работы, как проверить, технические характеристики
24 Ноября 2022 — Анатолий Мельник
Динистор – неуправляемая разновидность тиристоров, иначе он называется триггер-диодом. Изготавливается из полупроводникового монокристалла, имеющего несколько p-n переходов. Обладает двумя устойчивыми состояниями: открытым и закрытым. Подходят для применения в цепях непрерывного действия, в которых наибольшее значение тока составляет 2 А, а также в импульсных режимах, при условии, что максимальный ток – 10А, а напряжения находятся в диапазоне 10-200 В. Этот элемент обычно выполняет функции электронного ключа. Его открытое положение соответствует высокой проводимости, закрытое – низкой. Переход из открытого в закрытое состояние происходит практически мгновенно.
Читать полностью2066
#динисторы
Маркировка керамических конденсаторов
24 Ноября 2022 — Анатолий Мельник
Правильно выбрать конденсатор для микросхемы определенного назначения помогает маркировка, нанесенная на корпус.
Но у конденсаторов она сложная и разнообразная, поэтому определить характеристики этих элементов затруднительно, особенно если они имеют незначительную площадь поверхности. Параметры, указываемые в обозначении: код производителя, номинальное напряжение, емкость, допустимое отклонение от номинала, температурный коэффициент емкости (ТКЕ).
Читать полностью814
#керамические конденсаторы #конденсаторы
Компактные источники питания на печатную плату
24 Ноября 2022 — Анатолий Мельник
Выбор ИП печатной платы напрямую влияет на ее работоспособность. Главная задача такого прибора – получить переменное напряжение от питающей сети, преобразовать его в постоянное и подать на оборудование. Если компонент выбран неверно или неисправен, он может перегореть или не справиться с входным напряжением. В худшем случае пострадает и плата – ее придется либо ремонтировать, либо выбрасывать и покупать новую.
Читать полностью954
#печатные платы
SMD-резисторы: устройство и назначение
24 Ноября 2022 — Анатолий Мельник
SMD-резисторы – это мелкие электронные компоненты, разработанные для поверхностного монтажа на печатную плату. Ранее при сборке радиоэлектронной аппаратуры осуществлялся навесной монтаж элементов или их продевание в печатную плату через предусмотренные отверстия.
Читать полностью913
#резисторы
Принцип работы полевого МОП-транзистора
24 Ноября 2022 — Анатолий Мельник
МОП-транзистор (MOSFET, «металл-оксид-полупроводник») – полевой транзистор с изолированным затвором (канал разделен с затвором тонким диэлектрическим слоем).
Читать полностью4831
#МОП-транзисторы #транзисторы
Проверка микросхем мультиметром: инструкция и советы
24 Ноября 2022 — Анатолий Мельник
Как проверить микросхему? Рассмотрим как проверить микросхему на исправность и работоспособность мультиметром, влияние разновидности микросхем на способы проверки.
Читать полностью3826
#мультиметры
Характеристики, маркировка и принцип работы стабилитрона
24 Ноября 2022 — Анатолий Мельник
Полупроводниковый стабилитрон, или диод Зенера, представляет собой диод особого типа. При прямом включении обычный диод и стабилитрон ведут себя аналогично. Разница между ними проявляется при обратном включении.
Читать полностью6744
#стабилитроны
Что такое реле: виды, принцип действия и устройство
10 Октября 2022 — Анатолий Мельник
Реле – одно из наиболее распространенных устройств, применяемых для автоматизации процессов в электротехнике. В этой статье мы подробно разберем, что такое реле, какие виды реле существуют и для чего они применяются.
Читать полностью1365
#реле
Конденсатор: что это такое и для чего он нужен
24 Ноября 2022 — Анатолий Мельник
Конденсатор – это устройство, способное накапливать и моментально отдавать электрический заряд.
В статье подробно разберем, в чем суть конденсатора, что он делает, из чего состоит и какие его основные параметры.
Читать полностью3159
#конденсаторы
Все о танталовых конденсаторах — максимально подробно
24 Ноября 2022 — Анатолий Мельник
В этой статье я максимально подробно расскажу о назначении, видах, области применения танталовых конденсаторов. Покажу как они выглядят в живую и на схеме, объясню, как считать буквенную маркировку конденсаторов.
Читать полностью1745
#конденсаторы #танталовые конденсаторы
Как проверить резистор мультиметром
24 Ноября 2022 — Анатолий Мельник
Рассказываем как правильно проверить резистор мультиметром на плате, как узнать его сопротивление и определить работоспособность не выпаивая. Узнайте, как настроить тестер для проверки резисторов.
Читать полностью4345
#мультиметры #резисторы
Что такое резистор
24 Ноября 2022 — Анатолий Мельник
Резистор (от латинского «resisto» — сопротивляюсь) – это пассивный элемент электрической цепи, обладающий определённым или переменным значением электрического сопротивления. Резисторы предназначены для линейного преобразования силы тока в напряжение и наоборот, а также для ограничения тока и поглощения электрической энергии.
Читать полностью10865
#резисторы
Как проверить диодный мост мультиметром
24 Ноября 2022 — Анатолий Мельник
Подробная инструкция по проверке работоспособности диодного моста с помощью мультиметра или лампы.
Читать полностью15527
#диодные мосты #диоды #мультиметры
Что такое диодный мост
24 Ноября 2022 — Анатолий Мельник
Диодный мост – электрическое устройство, предназначенное выпрямления тока, то есть для преобразования переменного тока в постоянный.
Читать полностью3604
#диодные мосты #диоды
Виды и принцип работы термодатчиков
24 Ноября 2022 — Анатолий Мельник
Принцип работы и виды термодатчиков. Особенности различных типов датчиков.
Читать полностью2282
#термодатчики
Заземление: виды, схемы
11 Октября 2022 — Анатолий Мельник
Заземление – соединение проводящих элементов промышленного или бытового оборудования с грунтом или общим проводом электрической системы, относительно которого производят измерения электрического потенциала. Из нашей статьи вы узнаете о видах заземления и их изображении на схемах.
Читать полностью2623
#заземление
Как определить выводы транзистора
24 Ноября 2022 — Анатолий Мельник
Способы определения выводов от базы, эмиттера и коллектора полупроводникового транзистора.
Читать полностью4807
#транзисторы
Назначение и области применения транзисторов
24 Ноября 2022 — Анатолий Мельник
Полупроводниковый транзистор – радиоэлемент, изготавливаемый из полупроводникового материала, чаще всего кремния. Основное назначение транзистора – управление током в электрической цепи. В этой статье мы кратко перечислим области применения полупроводниковых транзисторов, присутствующих практически во всех электронных компонентах современных приборов и аппаратов.
Читать полностью3634
#транзисторы
Как работает транзистор: принцип и устройство
24 Ноября 2022 — Анатолий Мельник
Транзистор – прибор, предназначенный для управления током в электрической цепи. Применяется практически во всех моделях видео- и аудио аппаратуры. В этой статье мы постараемся простыми словами изложить, что такое транзистор, как он устроен и что делает.
Читать полностью3096
#транзисторы
Виды электронных и электромеханических переключателей
24 Ноября 2022 — Анатолий Мельник
Переключатель (свитчер) – устройство, служащее в радиоэлектронике для коммутации электроцепей постоянного и переменного тока и обеспечивающее требуемый рабочий режим. От функциональности этого компонента часто зависит работоспособность всего аппарата. В этой статье мы расскажем об основных видах переключателей
Читать полностью 2131
Как устроен туннельный диод
24 Ноября 2022 — Анатолий Мельник
Рассказываем про устройство туннельных диодов, их отличия от обычных, цветовую маркировку и обозначение туннельных диодов на схемах. Также из этой статьи вы узнаете об истории создания данного типа диодов.
Читать полностью6358
#диоды #туннельные диоды
Виды и аналоги конденсаторов
24 Ноября 2022 — Анатолий Мельник
Конденсаторы – электронные компоненты, состоящие из двух проводников-обкладок и находящимся между ними диэлектриком.
Существует множество видов конденсаторов, имеющих сходную конструкцию, но различных по материалам, из которых изготавливаются обкладки и диэлектрический слой, и функциям в электронных схемах. Тип изделия определяется по форме, цвету, маркировке на корпусе.
Читать полностью2269
#аналоги конденсаторов #конденсаторы
Твердотельные реле: подробное описание устройства
31 Октября 2022 — Анатолий Мельник
Твердотельное реле (ТТР) – полупроводниковое устройство, применяемое для создания контакта между низковольтными и высоковольтными цепями, является современной альтернативой традиционным пускателям и контакторам. Применяется в бытовой технике, промавтоматике, автомобильной электронике.
Читать полностью4293
#реле #твердотельное реле
Конвертер единиц емкости конденсатора
24 Ноября 2022 — Анатолий Мельник
Основной характеристикой конденсатора является его ёмкость, характеризующая способность конденсатора накапливать электрический заряд.
В обозначении конденсатора фигурирует значение номинальной ёмкости, в то время как реальная ёмкость может значительно меняться в зависимости от многих факторов. Реальная ёмкость конденсатора определяет его электрические свойства. Так, по определению ёмкости, заряд на обкладке пропорционален напряжению между обкладками (q = CU). Типичные значения ёмкости конденсаторов составляют от единиц пикофарад до тысяч микрофарад. Однако существуют конденсаторы (ионисторы) с ёмкостью до десятков фарад.
Читать полностью366
#конвертеры конденсатора #конденсаторы
Графическое обозначение радиодеталей на схемах
24 Ноября 2022 — Анатолий Мельник
Радиодетали – электронные компоненты, собираемые в аналоговые и цифровые устройства: телевизоры, измерительные приборы, смартфоны, компьютеры, ноутбуки, планшеты. Если ранее детали изображались приближенно к их натуральному виду, то сегодня используются условные графические обозначения радиодеталей на схеме, разработанные и утвержденные Международной электротехнической комиссией.
Читать полностью3701
#радиодетали
Биполярные транзисторы: принцип работы, характеристики и параметры
24 Ноября 2022 — Анатолий Мельник
Биполярные транзисторы – электронные полупроводниковые приборы, отличающиеся от полевых способом переноса заряда. В полевых (однополярных) транзисторах, используемых в основном в цифровых устройствах, заряд переносится или дырками, или электронами. В биполярных же в процессе участвуют и электроны, и дырки. Биполярные транзисторы, как и другие типы транзисторов, в основном используются в качестве усилителей сигнала. Применяются в аналоговых устройствах.
Читать полностью205
#биполярные транзисторы #транзисторы
Как подобрать резистор по назначению и принципу работы
24 Ноября 2022 — Анатолий Мельник
Характеристики самых распространенных видов резисторов по типу, материалу, назначению, принципу работы.
Какие параметры необходимо учитывать при работе. Номинальное и реальное сопротивление.
Читать полностью1443
#резисторы
Тиристоры: принцип работы, назначение, характеристики, проверка работоспособности
24 Ноября 2022 — Анатолий Мельник
Тиристор представляет собой вид полупроводниковых приборов, предназначенный для однонаправленного преобразования тока (т.е. ток пропускается только в одну сторону). Прибор выполняет функции коммутатора разомкнутой цепи и ректификационного диода в сетях постоянного тока.
Читать полностью5600
#тиристоры
Зарубежные и отечественные транзисторы
24 Ноября 2022 — Анатолий Мельник
Как подобрать отечественный аналог зарубежному транзистору? Читайте в нашей статье!
Читать полностью5724
#транзисторы
Исчерпывающая информация о фотодиодах
24 Ноября 2022 — Анатолий Мельник
Обзор фотодиодной технологии с подробным описанием основ, принципа работы, а также различных типов фотодиодов и их применения.
Читать полностью1918
#тиристоры #фототиристоры
Калькулятор цветовой маркировки резисторов
24 Ноября 2022 — Анатолий Мельник
Резисторы – это элементы для построения электрических схем, предназначенные для контроля и регулирования величины силы тока. Разделяют на постоянные, переменные, подстроечные. Для идентификации постоянных резисторов SMD – устройств, монтируемых на поверхность, – все производители разработали буквенно-цифровые обозначения для крупных элементов и цветовой код для деталей очень маленьких размеров.
Читать полностью1349
#маркировка резиторов #резисторы
Область применения и принцип работы варикапа
24 Ноября 2022 — Анатолий Мельник
Варикап – полупроводниковый диод, главным параметром которого является изменяемая под напряжением емкость. В устройстве применяется зависимость емкости p-n перехода и приложенного обратного напряжения.
Читать полностью8351
#варикапы
Маркировка конденсаторов
24 Ноября 2022 — Анатолий Мельник
Выбор конденсаторов по маркировке – процесс достаточно сложный, поскольку разные производители используют различные системы кодирования. Особенно трудно прочесть зашифрованную информацию на незначительной поверхности маленьких конденсаторов.
Читать полностью7057
#конденсаторы #маркировка конденсаторов
Виды и классификация диодов
24 Ноября 2022 — Анатолий Мельник
Диод – электронный прибор с двумя (иногда тремя) электродами, обладающий односторонней проводимостью. В этой статье вы найдёте подробную классификацию диодов по видам, характеристикам, материалам изготовления и сфере использования.
Читать полностью994
#диоды

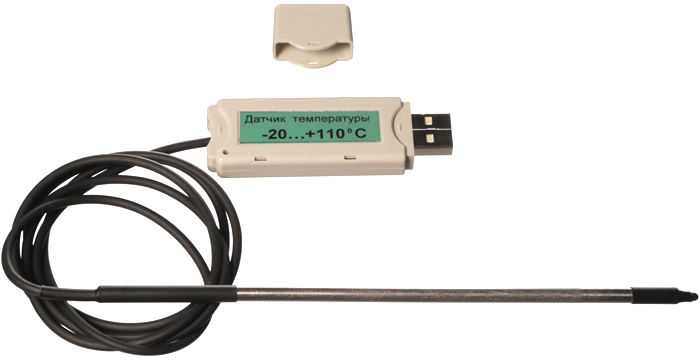

Датчики температуры
— все, что вы должны о них знать
- Калькуляторы
- Задачи проектирования
Войти
Добро пожаловать! Войдите в свою учетную запись
ваше имя пользователя
ваш пароль
Забыли пароль?
Создать учетную запись
Политика конфиденциальности
Зарегистрироваться
Добро пожаловать!Зарегистрируйте аккаунт
ваш адрес электронной почты
ваше имя пользователя
Пароль будет отправлен вам по электронной почте.
Политика конфиденциальности
Восстановление пароля
Восстановить пароль
ваш адрес электронной почты
Поиск
Изменено:
Статьи категорий
Содержание
Температура – что это такое? Температура является одной из основных физических величин (параметров состояния) в термодинамике.
Она связана со средней кинетической энергией движения и колебаний всех молекул, образующих данную систему, и является мерой этой энергии. Температура может быть строго определена только для состояний термодинамического равновесия, потому что с термодинамической точки зрения это величина, представляющая собой общее свойство двух систем, находящихся в равновесии друг с другом.
Температура — это мера теплового состояния данного тела. Если два тела имеют одинаковую температуру, то при непосредственном контакте они не передают теплоту, а когда температура обоих тел различна, теплота от тела с более высокой температурой передается к нижнему телу – до тех пор, пока температура обоих тел не станет равной выровнялся.
Датчик – физический или биологический компонент, который чаще всего является частью более крупной системы. Его задача — улавливать сигналы из окружающей среды, распознавать и записывать их. В технических науках датчиком называют устройство, которое выдает информацию о появлении определенного раздражителя, превышении определенного порогового значения или значения регистрируемой физической величины. При таком подходе сенсорная система состоит из:
- Датчик, Преобразователь
- ,
- Система формирования сигнала,
- Система телеметрии.
Наиболее распространенными датчиками являются датчики, которые предоставляют информацию в одной из электрических величин, таких как напряжение, ток и электрическое сопротивление. Это связано с тем, что электрический ток представляет собой сигнал, который можно легко усилить, передать на большие расстояния, обработать в дальнейшем с помощью цифровой техники и компьютеров, а также сохранить.
Измерение и регулирование температуры является одним из наиболее важных видов деятельности в домашних условиях. Они используются в большинстве электронных устройств.

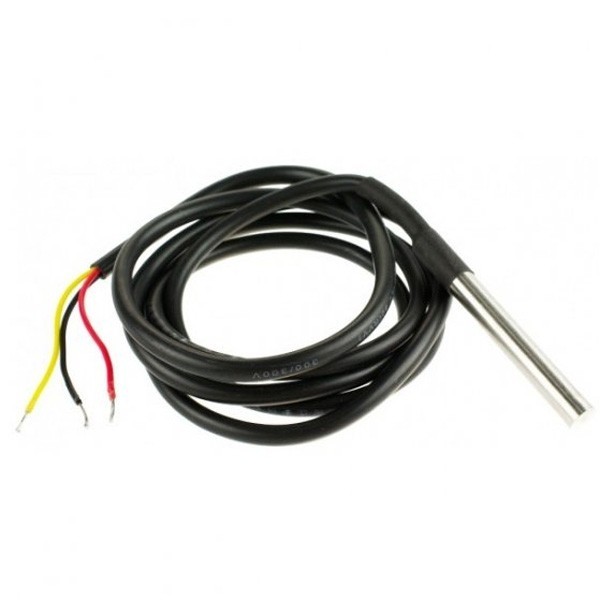

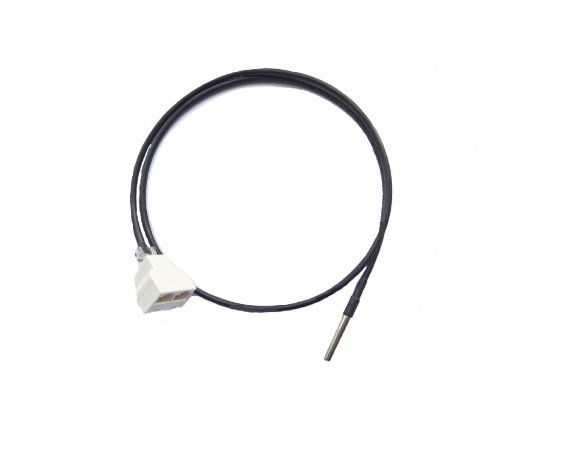

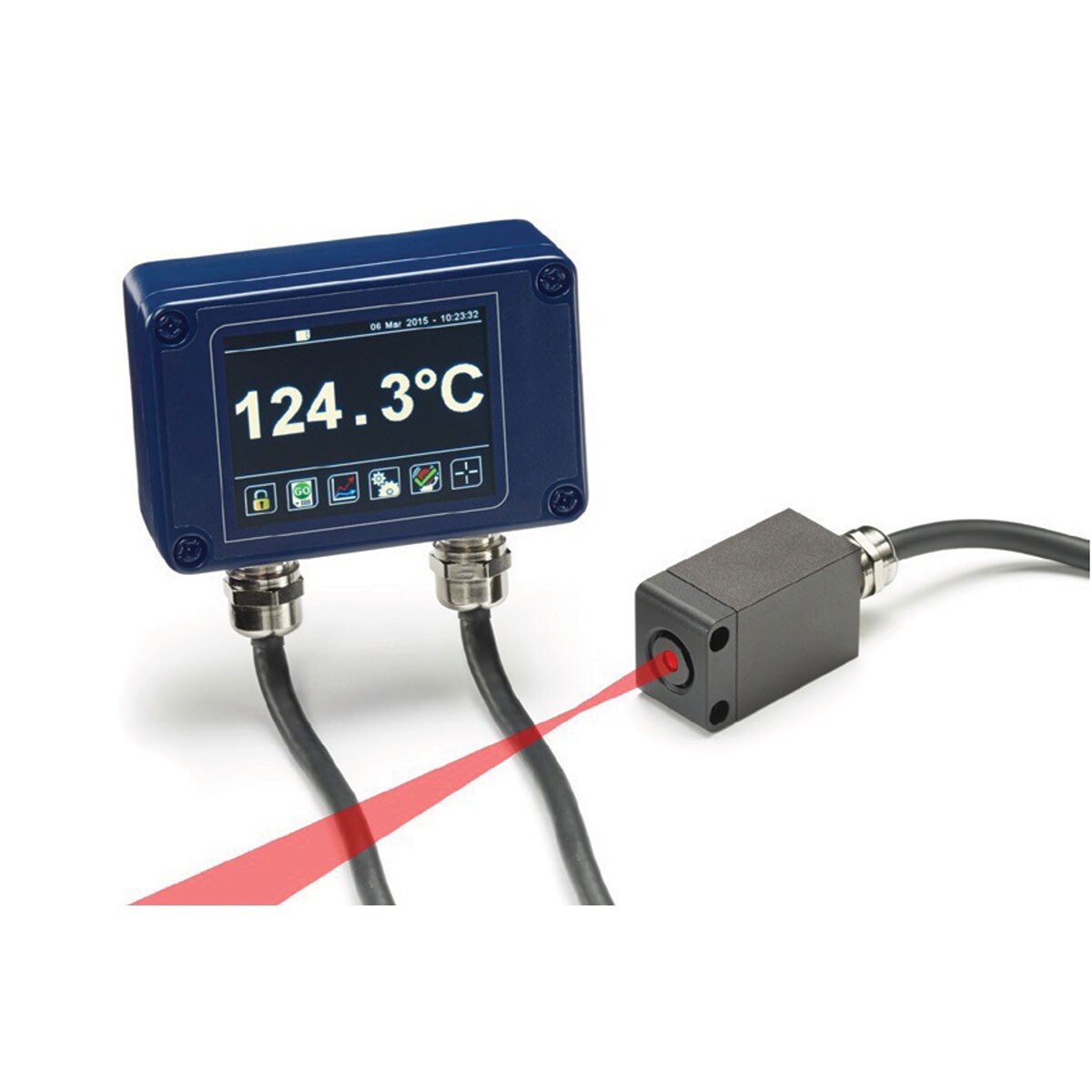

Для измерения температуры обычно используются различные типы датчиков, напр. жидкостные , расширительные , биметаллические , манометрические , полупроводниковые , термоэлектрические , терморезистивные и другие. В измерительных системах, в которых измеряемая температура пропорциональна электрическому току или напряжению, термоэлектрический и терморезистивный 9В основном используются датчики 0057. Принцип работы термоэлектрических датчиков основан на эффекте Зеебека . Он создает электродвижущую силу «ЭДС» в электрической цепи, состоящей из двух разных металлов. Она пропорциональна разнице температур между измерительным швом (соединенными концами термопары), на который воздействует измеряемая температура, и эталонной температурой, в которой находятся несоединенные, свободные концы термоэлектродов.

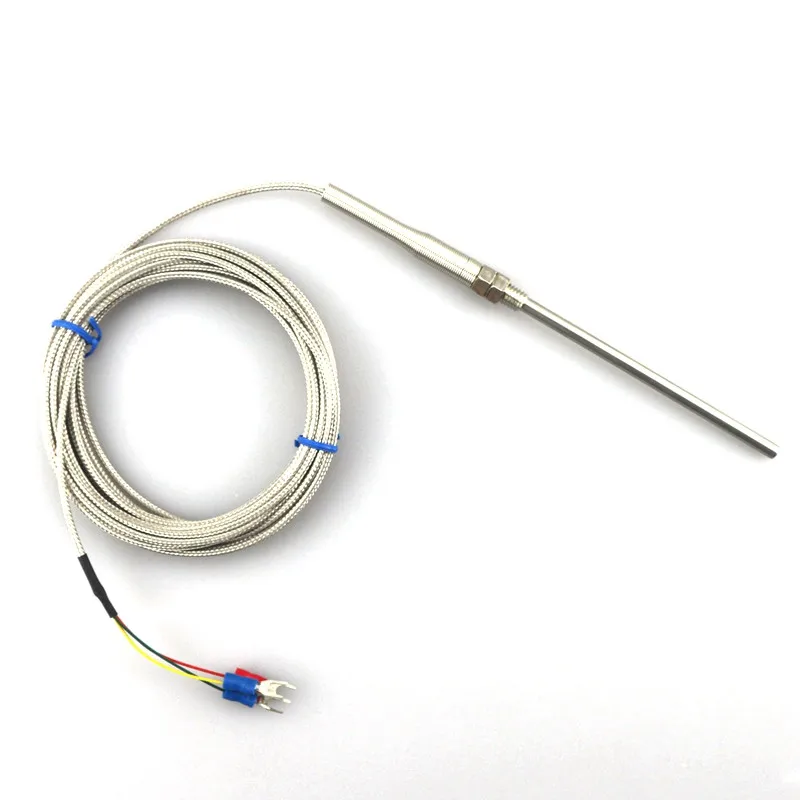

Одним из условий правильной работы термоэлектрических датчиков является стабильность эталонной температуры. Для этого используются так называемые «компенсирующие провода», которые вытягивают свободные концы термоэлектродов в точку постоянной температуры (рис. 1). Эти провода должны быть изготовлены из тех же металлов, из которых изготовлен датчик, потому что тогда в местах их соединения не создается термоэдс. Использование другого материала для компенсационных труб требует обеспечения одинаковой температуры в месте их соединения с термопарой.
Рис. 1. Термоэлектрический датчик. A – «плюсовой» провод, B – «минусовой» провод, C – термопереход Популярные металлы, из которых изготавливаются термоэлектрические датчики, включают следующие пары: железо-константан , медь-константан , медь-медь/ никель , никель/хром-никель, никель/хром-константан или платина/родий-платина, , которые используются в очень широком диапазоне температур.
Стоит отметить, что термоэлектрический платина/родий-платина 9Датчики 0057 имеют нулевую термоэлектрическую силу между сварными швами при 0°C.

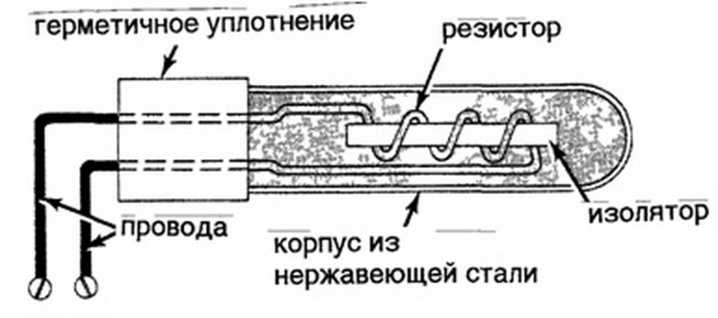

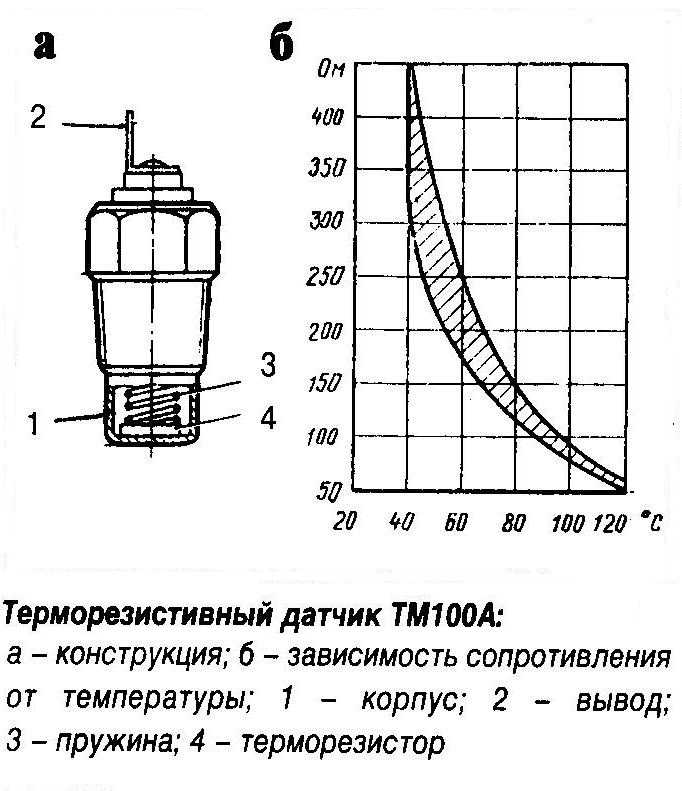

Зависимость сопротивления металла (например, медь , никель , платина ) и полупроводника от температуры используется в термометрах сопротивления. На практике наиболее популярными терморезисторами были металлические платина, никель, медь и полупроводники, так называемые термисторы из железа , марганца , никеля и оксидов лития , которые характеризуются почти в 10 раз более высокой температурой. коэффициент, чем у металлических терморезисторов. Недостатком полупроводниковых датчиков являются сильно нелинейные характеристики и большой разброс параметров, что затрудняет их расчет в измерительных системах и является причиной низкой повторяемости результатов.
Датчики температуры. Где они используются?В домашнем хозяйстве бытовая техника, использующая датчики температуры, может быть разделена по размеру:
- Крупная бытовая техника – стиральные машины, сушилки для белья, посудомоечные машины, холодильники и морозильники, печи и плиты,
- Мелкая бытовая техника – кофеварки, индукционные плиты, утюги и льдогенераторы,
- Отопительные приборы – обогреватели, радиаторы, вентиляторы и кондиционеры.
В измерениях наиболее важны платиновые терморезисторы из-за очень стабильных параметров и минимальной нелинейности характеристики. По этой причине они используются в качестве эталонов температуры. Их обычно используют до 1000º C, потому что выше этой температуры платина возгоняется, вызывая изменение сопротивления проволоки. Верхний предел применимости никелевых резисторов определяется кривизной его температурной характеристики. Это происходит при температуре около 300° С. Медные терморезисторы не очень устойчивы к окислению и применяются в основном в холодильной технике и при температурах, близких к температуре окружающей среды.
Термоэлектрические датчики, особенно в промышленных измерениях, должны быть защищены от механических повреждений и химически активной среды. Поэтому их помещают в трубчатые крышки с головкой. Эти корпуса обычно изготавливаются из чугуна, стали или жаропрочных сплавов или керамических материалов и по понятным причинам ухудшают динамические свойства термометров.
Рассмотрим такие свойства для термометра с одной крышкой (рис. 2.):
Рис. 2. Термометр с одной крышкой Датчики температуры – измерительные системыВ измерительных системах термометры работают в мостовой или полумостовой конфигурации.
Рис. 3. Пример конфигурации полного моста Для балансировки моста перед измерениями используется регулируемый резистор «R2». Резистор «Rter» изменяет свое сопротивление в зависимости от температуры, вызывая балансировку моста и появление перекоса напряжения «V». Это напряжение можно подать на усилитель тока с регулируемым коэффициентом усиления, и тогда его выходной ток для измеряемого диапазона температур должен находиться в пределах номинального диапазона 0-20 мА . Это напряжение также можно подать на усилитель напряжения, и тогда его коэффициент усиления должен быть установлен таким образом, чтобы выходное напряжение для измеряемого диапазона температур находилось в пределах номинального диапазона напряжений, обычно 0-10 В .
Нелинейность характеристики системы чаще всего программно корректируется в программируемом усилителе, взаимодействующем с выходом моста.
Помимо мостовых конфигураций, другим часто используемым методом измерения температуры является питание терморезисторов непосредственно от источника тока. Затем напряжение, полученное от «Rter», пропорционально его значению, а нелинейность температурной характеристики по-прежнему часто корректируется с помощью специализированного программного обеспечения.
Михал
Инженер электроники и телекоммуникаций с дипломом магистра электроэнергетики. Светодизайнер опытный инженер. В настоящее время работает в сфере IT.
Английский
Микромашины | Бесплатный полнотекстовый | Терморезистивный датчик расхода газа, изготовленный на лицевой стороне, для высокопроизводительного, недорогого и высокопроизводительного серийного производства
1.
Введение Расход газа является необходимым параметром во многих промышленных и лабораторных встроенных приложениях [1,2, 3]. В связи с развитием микроэлектронных производственных процессов миниатюризация приборов привлекла значительное внимание исследователей, что привело к разработке датчиков расхода газа на основе кремния в направлении большей миниатюризации, более низкой стоимости и более высокой производительности [4,5]. . Датчики расхода газа на основе кремния в основном делятся на тепловые и нетепловые. Следует отметить, что датчики теплового потока не требуют каких-либо движущихся частей [6]. Таким образом, они могут быть реализованы в комплементарных процессах металл-оксид-полупроводник (КМОП) как самые простые устройства измерения расхода благодаря простоте их конструкции. По принципу работы чувствительного элемента тепловые датчики расхода газа можно разделить на времяпролетные, калориметрические и термоанемометрические/термопленочные [7]. Среди датчиков терморезистивный микрокалориметрический датчик потока калибрует поток газа, определяя разницу температур выше и ниже по потоку термисторов, которая вызвана переносом потока газа [8].
Кроме того, терморезистивный микрокалориметрический датчик расхода широко используется благодаря низкому энергопотреблению и высокой точности обнаружения.
Чтобы удовлетворить быстрое развитие автомобильной электроники, биомедицинских инструментов, систем управления технологическими процессами и т. д., необходимы легкая миниатюризация и недорогое массовое производство терморезистивных датчиков расхода газа на основе кремния. Однако обычные терморезистивные датчики потока, как правило, изготавливаются с использованием двусторонней микрообработки [9]. При технических подходах теплоизоляционная мембрана формируется путем анизотропного травления гидроксидом калия (КОН) с обратной стороны пластины. Наклонные боковые стенки, вызванные анизотропным травлением, делают размер чипа довольно большим, а травление КОН с обратной стороны занимает много времени, что приводит к более высокой стоимости серийного производства [10]. Таким образом, разработка новой стратегии по минимизации размера микросхемы для реализации серийного производства с меньшими затратами является важным вопросом.
Недавно коммерческий процесс микроэлектромеханических систем (МЭМС) 2P4M размером 0,35 мкм был использован в [11] для изготовления датчика с передней стороны пластины (100). Этот подход уменьшил размер чипа и стоимость изготовления. Однако изоляционная мембрана была освобождена через XeF 9.0195 2 изотропное травление. Таким образом, образовалась ограниченная по глубине изоляционная полость, которая увеличила бы потери тепла, снизила тепловое сопротивление и вызвала бы относительно более низкую чувствительность датчика. Здесь эта статья расширяет предварительное исследование, представленное в [12], и исследует ультрачувствительный терморезистивный датчик расхода газа крошечного размера, который односторонне обрабатывается в обычной кремниевой пластине с одинарной полировкой (111). Изменяя количество терморезистивных датчиков, мы разработали два типа дифференциальных терморезистивных датчиков расхода газа, полумостового и полномостового типа.
2. Конструкция датчика
Два типа микродатчиков потока газа с односторонней обработкой были изготовлены на кремниевой пластине (111).
Датчики расхода типа А и типа В имеют одинаковую структуру и конфигурацию, за исключением количества термисторов. Здесь датчик типа А имеет два термистора, а датчик типа В имеет четыре термистора. На рис. 1 показана трехмерная схема предлагаемого нами датчика расхода газа типа B. Нагреватель Pt располагался в центре Si 3 9019Мембрана 6 N 4 /SiO 2 и каждый из двух платиновых термисторов были нанесены симметрично на обе стороны нагревателя. Воздушный желоб между ними был дополнительно открыт для увеличения теплового сопротивления, что помогает минимизировать потери тепла от нагревателя к подложке. Кроме того, термисторы создают схему обнаружения для обнаружения изменений расхода газа. Кроме того, улучшенная изоляция суспензионной пленки и кремниевой подложки была реализована за счет введения изолирующей полости глубиной 50 мкм под Si 9.0195 3 N 4 /SiO 2 мембрана, обеспечивающая теплообмен между потоком газа и датчиком.
Конечно-элементная модель датчиков расхода газа была разработана COMSOL Multiphysics (V5.
3, COMSOL Inc, Берлингтон, Массачусетс, США) и использовалась для анализа и оптимизации конструкции разработанных датчиков для минимизации тепловых потерь. На рис. 2а, б показаны 3D-модели датчика расхода на основе размера конструкции 1:1, а на рис. 2с показано распределение температуры датчика расхода при скорости потока 1,0 м/с и мощности нагревателя 4 мВт. Моделирование сочетало эффекты теплопередачи между ламинарным потоком и твердым телом. Модель включала два физических поля: поле ламинарного течения и поле температуры. Для поля ламинарного течения устанавливались вход и выход канала потока, а остальные граничные условия определялись как прилипание. Для температурного поля теплопередача твердого тела была связана с теплопередачей потока, и в датчике потока была настроена область двух режимов теплопередачи. Мощность нагревателя устанавливалась с учетом расхода тепла. Температура на входе была назначена на 293 K и другие границы в модели были определены с использованием теплового потока для описания эффектов тепловой конвекции.
На рис. 3а показано смоделированное COMSOL распределение температуры на верхней поверхности диэлектрической композитной мембраны при расходе азота 1,0 м/с и мощности нагревателя 4 мВт. На рис. 3б показано распределение температуры на верхней поверхности диэлектрической пленки вдоль прямой а–а’ на рис. 3а. Температура в зоне Pt-нагревателя датчика расхода с воздуховодом выше, чем у датчика расхода без воздуховода, а температура в области термистора ниже при тех же условиях. Это в основном связано с тем, что тепловое сопротивление воздушной канавки больше, чем у диэлектрической композитной пленки, что приводит к меньшим потерям тепла датчика с воздушной канавкой, чем у датчика без воздушной канавки. На рис. 3в показано распределение температуры до и после датчика расхода газа. Очевидно, что датчик расхода газа с воздушным желобом имеет более высокую разность температур (∆T) между термистором, расположенным выше и ниже по потоку, чем традиционный датчик расхода без воздушного канала.
В соответствии с ∆R = α × R × ∆T (где ∆R — разность сопротивлений между входным и выходным платиновыми термисторами, R — сопротивление платинового термистора при нулевом расходе, а α — температурный коэффициент платины ), чем выше ∆T, тем больше ∆R. Поэтому предлагаемый датчик расхода газа с воздушно-траншейным имеет более высокую чувствительность.
Кроме того, анализ с помощью моделирования использовался для оптимизации структурных параметров для получения высокой производительности датчика. На рис. 4 представлены результаты моделирования зависимости выходного напряжения от скорости потока датчика расхода газа с различными конструктивными параметрами (поскольку вышеуказанные параметры оказывают одинаковое влияние на распределение температуры датчиков расхода газа типа А и типа В, только результаты моделирования типа А Обсуждаются). Как показано на рисунке 4а, расстояние между термисторами и нагревателем (D 1 ) был установлен на 30, 40 и 50 мкм. Было замечено, что выходное напряжение уменьшалось вместе с увеличением D 1 .
Из рисунка 4b видно, что выходное напряжение уменьшилось, когда расстояние между воздуховодом и нагревателем (D 2 ) увеличилось с 10 до 20 мкм. Кроме того, как показано на рис. 4c,d, ширина воздушной канавки (W) была установлена равной 2, 4 и 6 мкм, а глубина теплоизоляционной полости (H) составляла 10, 30 и 50 мкм. Было обнаружено, что выходное напряжение имеет положительную связь с W и H. Таким образом, при сравнении результатов моделирования более высокие H и W с более низким D 1 и D 2 дали более высокое выходное напряжение, что свидетельствует о более высокой чувствительности датчика расхода.
В сочетании с результатами моделирования и микромеханической обработкой MIS (микроотверстия, взаимное травление и уплотнение) [13] подробные структурные параметры перечислены в таблице 1.
3. Изготовление
были предусмотрены два слоя маски; этот гораздо более простой процесс, чем сообщалось ранее, повышает производительность устройства и значительно снижает стоимость.
Как показано на рисунке 5, весь процесс всегда выполнялся на передней стороне кремния (111). Начиная с четырехдюймовой (111) кремниевой пластины одинарной полировки n-типа с сопротивлением 3~10 Ом·см, подробные этапы изготовления описываются следующим образом:
(a) Сначала путем термического окисления был выращен слой SiO 2 толщиной 0,2 мкм, затем было применено химическое осаждение из паровой фазы при низком давлении (LPCVD) для формирования слоя SiN толщиной 0,8 мкм с низким напряжением поверх слой диоксида кремния.
(б) Первая фотолитография использовалась для формирования рисунка термисторов и нагревателей после напыления слоя Ti–W/Pt (толщиной 50 нм/500 нм) поверх низконапряженного Si 3 N 4 слоя . Схема датчиков типа А с двумя термисторами, схема датчиков типа В с четырьмя термисторами. Используя фоторезист в качестве маски для травления, слой Ti-W/Pt травили на оборудовании для ионно-лучевого травления.
(c) Вторая фотолитография была проведена для создания рисунка четырех воздушных канавок вдоль <211>-ориентации.
Реактивно-ионное травление (RIE) использовалось для травления мембраны Si 3 N 4 /SiO 2 для обнажения кремния, а глубокая RIE была обработана для углубления канавок для определения высоты изоляционной полости с узорчатый слой фоторезиста в качестве маски.
(d) Наконец, пластину погружали в 25%-ный водный раствор гидроксида тетраметиламмония (TMAH) при 80 °C примерно на 1,0 ч, чтобы завершить отделение дна путем бокового недотравления и сформировать суспензию для Si 3 N 4 /SiO 2 мембрана. Без защиты пассивирующего слоя канавка травится по направлениям <110> и <211>. Полость изоляции шестиугольной формы была выкопана со всеми границами ограничителей травления в виде плоскостей {111}.
На рис. 6 представлены два типа готовых датчиков расхода газа, в которых можно легко наблюдать подвесную мембрану Si 3 N 4 /SiO 2 , нагреватель Pt, термистор и воздушную канавку.
Кроме того, изображения оптических микрофотографий (OM) сверху всех изготовленных датчиков, представленные на рисунке 6c, d, подтверждают неповрежденную композитную мембрану. Кроме того, изображения, полученные с помощью сканирующего электронного микроскопа (СЭМ) на рис. 6а, б, показывают, что размер сенсорных чипов уменьшился до 0,7 мм × 0,7 мм для обоих датчиков.
4. Характеристика устройства
Для исследования характеристик датчика, как показано на рис. 7а, датчик был непосредственно приклеен к поверхности печатной платы, а затем помещен в проточный канал из полиметилметакрилата (ПММА) с поперечное сечение 5,5 мм × 1,5 мм. Упакованные датчики были протестированы в потоке азота. Схема тестового потока показана на рисунке 7b. Резервуар с азотом использовали в качестве источника газа, а коммерческий датчик расхода Molecular Analysis Series 8000S (Molecular Analysis LLC, Уилмингтон, Делавэр, США) использовали в качестве эталонного расходомера.
Схема постоянной разности температур (CTD) эффективно компенсирует дрейф выходного сигнала, вызванный колебаниями температуры окружающей среды.
Как показано на рисунке 8, схема состоит из усилителя LM358 (Risym, Шэньчжэнь, Китай), нагревателя R h , встроенного эталонного датчика температуры окружающей среды R r , компенсационного резистора R c , резистор R a и резистор R b . Принцип работы этой схемы СТД описан в [14]. Наша конструкция включает в себя метод считывания по мосту Уитстона [15], для датчика типа А схема состоит из входных и выходных резисторов с добавлением двух встроенных резисторов. Для датчика типа B мостовая схема Уитстона реализуется только с входным и выходным резисторами. Питание постоянного тока (Agilent E3631A, Keysight Technologies, Санта-Роза, Калифорния, США) подается на режим CTD и мост Уитстона датчика. Без усиления выходные сигналы терморезистивного датчика считываются цифровым мультиметром (Agilent 34410A, Keysight Technologies).
В диапазоне расхода газообразного азота 0–3,4 SLM (0–5,0 м/с) измеренное выходное напряжение изготовленного датчика в зависимости от приложенного потока газообразного азота показано на рис.
9. Черные символы и синие символы обозначают результаты фактического измерения датчиков типа А и типа В. Сверхвысокая нормированная чувствительность датчиков типов А и В, определенная в области низкого расхода, по отношению к подводимой мощности нагрева составляет 1,9 мВ/ПОД/мВт (1,26 мВ/(м/с)/мВт) и 3,9 мВ/ПОД/мВт. мВт (2,59мВ/(м/с)/мВт). Красные и зеленые символы обозначают результаты моделирования в COMSOL. Очевидно, что результаты испытаний несколько ниже теоретических результатов. Несоответствие в основном связано с несовершенством изготовления. Например, глубина теплоизоляционной полости может быть меньше проектного значения после глубокого RIE, что приведет к увеличению потерь тепла. Следовательно, выходное напряжение может быть меньше при заданной мощности нагрева.
Как указано в Таблице 2, чувствительность обоих датчиков на один порядок выше, чем у заявленного терморезистивного микрокалориметрического датчика расхода газа.
Поскольку термисторы двух датчиков имеют одинаковое значение сопротивления, переходная характеристика и шум двух датчиков сохраняют одинаковое значение.
В соответствии с определением времени отклика проточной системы [16] при постоянном подводимом потоке газообразного азота 1,8 ст.лм непосредственно к нагревателю подавался электрический импульс нагрева мощностью 4,0 мВт для оценки динамического отклика типа В. датчик расхода. Как показано на рисунке 10, время отклика датчика составляет 1,5 мс.
На рис. 11 показана временная диаграмма выходного шума датчика расхода типа Б, измеренного с интервалом 16 с в условиях нулевого расхода. Стандартное отклонение шумового напряжения оценивается примерно в 0,002 мВ. С учетом чувствительности минимальный обнаруживаемый расход [17] датчиков типа A и типа B составляет 0,53 и 0,26 см3/мин соответственно.
5. Выводы
Терморезистивный датчик расхода газа был изготовлен с помощью одностороннего процесса на основе одной пластины в (111) пластинах. Упрощенный процесс изготовления позволил получить сверхмалый размер чипа 0,7 × 0,7 мм. Кроме того, разработанная изоляционная мембрана с воздушным желобом эффективно снижает и минимизирует потери тепла от нагревателя к основанию.
Датчики расхода газа типа A и типа B достигли замечательной нормированной чувствительности 1,9.мВ/SLM/мВт (1,26 мВ/(м/с)/мВт) и 3,9 мВ/SLM/мВт (2,59 мВ/(м/с)/мВт), соответственно, в потоке газообразного азота в диапазоне от 0 до 3,4 SLM (от 0 до 5,0 м/с). Таким образом, высокопроизводительные, недорогие и высокопроизводительные датчики расхода газа для добычи удовлетворят практическим требованиям.
Вклады авторов
Концептуализация, J.W.; методология, Д.Х. и Дж. В.; проверка, Д.Х. и Дж. В.; формальный анализ, DX; расследование, DX; написание — первоначальная черновая подготовка, DX; написание — обзор и редактирование, D.X. и Дж. В.; визуализация, Д.Х. и Дж. В.; надзор, Дж.В. и XL; администрирование проекта, J.W. и XL; приобретение финансирования, J.W. и Х.Л. Все авторы прочитали и согласились с опубликованной версией рукописи.
Финансирование
Это исследование финансировалось China (NSFC) Projects, номера грантов 61674160 и 61527818.
Конфликт интересов
Авторы заявляют об отсутствии конфликта интересов.
Ссылки
- Ван Ю.-Х.; Чен, К.-П.; Чанг, К.-М.; Лин, К.-П.; Лин, К.-Х.; Фу, Л.-М.; Ли, С.-Ю. Датчики расхода газа на основе МЭМС. Микрофлюид. Наножидкость. 2009 , 6, 333–346. [Google Scholar] [CrossRef]
- Kuo, JTW; Ю, Л.; Мэн, Э. Микромашинные датчики теплового потока — обзор. Микромашины 2012 , 3, 550–573. [Google Scholar] [CrossRef][Зеленая версия]
- Бруски, П.; Дей, М .; Пиотто, М. Однокристальный двухканальный тепловой расходомер. микросистема Технол. 2009 , 15, 1179–1186. [Google Scholar] [CrossRef]
- Сильвестри, С.; Шена, Э. Микромашинные датчики потока в биомедицинских приложениях. Микромашины 2012 , 3, 225–243. [Google Scholar] [CrossRef]
- Нгуен, А.В. Микромашинные датчики потока — обзор. Расход изм. Инструм. 1997 , 8, 7–16. [Google Scholar] [CrossRef]
- Ягмурали Ю. В.; Ахмади, Н.; Abbaspour-sani, E. Термокалориметрический расходомер газа с улучшенной функцией изоляции. микросистема Технол. 2017 , 23, 1927–1936. [Google Scholar] [CrossRef]
- Бруски П.; Дилигенти, А .; Наваррини, Д.; Пиотто, М. Встроенный датчик расхода газа с двойным нагревателем и тепловой обратной связью. Сенсорные приводы A Phys. 2005 , 123, 210–215. [Google Scholar] [CrossRef]
- Талич, А.; Черимович, С .; Бейгельбек, Р.; Коль, Ф .; Яхимович, А .; Кеплингер, Ф. Новые датчики теплового потока на основе показаний моста Уитстона. Procedia Chem. 2009 , 1, 136–139. [Google Scholar] [CrossRef][Зеленая версия]
- Донг, З.; Чен, Дж.; Цинь, Ю .; Цинь, М .; Хуанг, К.-А. Изготовление микромеханического двумерного датчика ветра с использованием технологии склеивания пластин Au-Au. Дж. Микроэлектромех. Сист. 2012 , 21, 467–475. [Google Scholar] [CrossRef]
- Сюй, В.; Песня, К.; Ма, С .; Гао, Б.; Чиу, Ю .; Ли, Ю.-К. Теоретические и экспериментальные исследования терморезистивных микрокалориметрических датчиков потока, изготовленных по технологии CMOS MEMS. Дж. Микроэлектромех. Сист. 2016 , 25, 954–962. [Google Scholar] [CrossRef]
- Сюэ, Д.; Чжоу, В .; Ни, З .; Ван, Дж.; Ли, X. Миниатюрный терморезистивный датчик расхода газа, изготовленный на передней стороне, с низкой стоимостью, высокой чувствительностью и быстрым откликом. В материалах 2019 г.20-я Международная конференция по твердотельным датчикам, актуаторам, микросистемам и евросенсорам XXXIII (TRANSDUCERS & EUROSENSORS XXXIII), Берлин, Германия, 23–27 июня 2019 г.; стр. 1945–1948. [Google Scholar]
- Xu, W.; Гао, Б.; Ма, С .; Чжан, А .; Чиу, Ю .; Ли, Ю.-К. Недорогой терморезистивный микрокалориметрический датчик потока с температурной компенсацией, использующий технологию CMOS MEMS 0,35 мкм. В материалах IEEE 29 2016 г.Международная конференция по микроэлектромеханическим системам (IEEE MEMS 2016), Шанхай, Китай, 24–28 января 2016 г.; стр. 189–192. [Google Scholar]
- Ахмед М.; Сюй, В .; Мохамад, С.; Дуан, М .; Ли, Ю.-К.; Бермак, А. Встроенный датчик расхода CMOS-MEMS с высокой чувствительностью и большим диапазоном расхода. IEEE Sens. J. 2017 , 17, 2318–2319. [Google Scholar] [CrossRef]
- Сюй, В.; Гао, Б.; Ахмед, М .; Дуан, М .; Ван, Б.; Мохамад, С.; Бермак, А . ; Ли, Ю.-К. Терморезистивный калориметрический датчик расхода CMOS MEMS, герметизированный на уровне пластины, со встроенной конструкцией упаковки. В материалах 30-й Международной конференции IEEE 2017 г. по микроэлектромеханическим системам (IEEE MEMS 2017), Лас-Вегас, Невада, США, 22–26 января 2017 г.; стр. 989–992. [Google Scholar]
- Исса, С.; Ланг, В. Минимальная определяемая скорость воздуха с помощью датчиков теплового потока. Датчики 2013 , 13, 10944–10953. [Google Scholar] [CrossRef] [PubMed][Green Version]
В.; Ахмади, Н.; Abbaspour-sani, E. Термокалориметрический расходомер газа с улучшенной функцией изоляции. микросистема Технол. 2017 , 23, 1927–1936. [Google Scholar] [CrossRef]
«> Хунг, С.-Т.; Вонг, С.-К.; Фэнг В. Разработка и применение микротермических датчиков с сетчато-мембранной несущей конструкцией. Сенсорные приводы A Phys. 2000 , 84, 70–75. [Google Scholar] [CrossRef]
«> Лю, Дж.; Ван, Дж.; Li, X. Одночиповые датчики микропотока с полностью фронтальной микрообработкой для SMT-упаковки (технология поверхностного монтажа). Дж. Микромех. Микроангл. 2012 , 22, 35020. [Google Scholar] [CrossRef]
; Ли, Ю.-К. Терморезистивный калориметрический датчик расхода CMOS MEMS, герметизированный на уровне пластины, со встроенной конструкцией упаковки. В материалах 30-й Международной конференции IEEE 2017 г. по микроэлектромеханическим системам (IEEE MEMS 2017), Лас-Вегас, Невада, США, 22–26 января 2017 г.; стр. 989–992. [Google Scholar]Рисунок 1. Трехмерная схема датчика расхода газа типа B на одной пластине (111).
Рисунок 1. Трехмерная схема датчика расхода газа типа B на одной пластине (111).
Рисунок 2. Трехмерная имитационная модель датчика расхода газа. ( a ) Вид сверху имитационной модели (D 1 , расстояние между термисторами и нагревателем; W, ширина воздушной канавки; D 2 или D 3 , расстояние между траншея и утеплитель).
( b ) Имитационная модель, вид спереди (H, глубина теплоизоляционной полости). ( c ) Схема распределения температуры датчика расхода.
Рисунок 2. Трехмерная имитационная модель датчика расхода газа. ( a ) Вид сверху имитационной модели (D 1 , расстояние между термисторами и нагревателем; W, ширина воздушной канавки; D 2 или D 3 , расстояние между траншея и утеплитель). ( b ) Имитационная модель, вид спереди (H, глубина теплоизоляционной полости). ( c ) Схема распределения температуры датчика расхода.
Рисунок 3. Результат моделирования датчика расхода газа с воздуховодом и без воздуховода. ( a ) Диаграмма распределения температуры композитной тонкой пленки. ( b ) Композитная диаграмма распределения температуры тонкой пленки имитационного моделирования. ( c ) Композитное тонкопленочное распределение температуры в симметричном положении вверх и вниз по потоку.
Рисунок 3. Результат моделирования датчика расхода газа с воздуховодом и без воздуховода. ( a ) Диаграмма распределения температуры композитной тонкой пленки. ( b ) Композитная диаграмма распределения температуры тонкой пленки имитационного моделирования. ( c ) Композитное тонкопленочное распределение температуры в симметричном положении выше и ниже по потоку.
Рисунок 4. Результаты моделирования напряжения и скорости потока при различных параметрах структуры. ( a ) Расстояние между термисторами и нагревателем (D 1 ). ( b ) Расстояние между воздуховодом и нагревателем (D 2 ). ( c ) Ширина воздушной траншеи (W). ( d ) Глубина теплоизоляционной полости (H).
Рисунок 4. Результаты моделирования напряжения и скорости потока при различных параметрах структуры. ( a ) Расстояние между термисторами и нагревателем (D 1 ). ( b ) Расстояние между воздуховодом и нагревателем (D 2 ).
( c ) Ширина воздушной траншеи (W). ( d ) Глубина теплоизоляционной полости (H).
Рисунок 5. Подробные этапы изготовления предлагаемых двух типов терморезистивных датчиков расхода газа.
Рисунок 5. Подробные этапы изготовления предлагаемых двух типов терморезистивных датчиков расхода газа.
Рисунок 6. Микрофотографии изготовленного датчика расхода газа. ( a , b ) СЭМ, показывающий датчик расхода газа. ( c , d ) Микрофотография датчика расхода газа, вид сверху.
Рисунок 6. Микрофотографии изготовленного датчика расхода газа. ( a , b ) СЭМ, показывающий датчик расхода газа. ( c , d ) Микрофотография датчика расхода газа, вид сверху.
Рисунок 7. ( a ) Комплектный датчик расхода газа в проточном канале из полиметилметакрилата (ПММА). ( b ) Блок-схема, иллюстрирующая экспериментальную установку для тестирования датчика.
Рис. 7. ( a ) Комплектный датчик расхода газа в проточном канале из полиметилметакрилата (ПММА). ( b ) Блок-схема, иллюстрирующая экспериментальную установку для тестирования датчика.
Рисунок 8. Схема постоянного перепада температур и выходная схема моста Уитстона для датчика расхода.
Рис. 8. Схема постоянного перепада температур и выходная схема моста Уитстона для датчика расхода.
Рисунок 9. Измеренное выходное напряжение изготовленного датчика в зависимости от расхода на входе.
Рис. 9. Измеренное выходное напряжение изготовленного датчика в зависимости от расхода на входе.
Рисунок 10. Динамический отклик датчика типа B на платиновый нагреватель со скачком мощности нагрева.
Рисунок 10. Динамический отклик датчика типа B на платиновый нагреватель со скачком мощности нагрева.
Рисунок 11. Выходной шум датчика типа B в зависимости от времени в случае нулевого расхода.
Рисунок 11. Выходной шум датчика типа B в зависимости от времени в случае нулевого расхода.
Таблица 1. Подробные размеры датчика расхода газа.
Таблица 1. Подробные размеры датчика расхода газа.
| Геометрические параметры | Half-Bridge | Full-Bridge |
|---|---|---|
| Глубина теплоизоляционной полости (H) | 50 мкм | |
| Ширина воздушной канавки (W) | 4 мкм | 4 мкм |
| Расстояние между термисторами и нагревателем (D 1 ) | 30 мкм | 30 мкм |
| Расстояние между воздуховодом и нагревателем (D 2 , D 3 ) 8 6 мкм | 9020 мкм, 130 мкм |
Таблица 2.
