Термостатические смесительные клапаны, принцип работы, схемы подключения.
Трехходовой смесительный клапан предназначен для смешивания двух входящих в него потоков (холодного и горячего) в один исходящий с заданной температурой. Данные клапаны особенно востребованы в бытовых системах горячего водоснабжения для защиты потребителей от ошпаривания. Они также могут обеспечивать горячее водоснабжение непосредственно от водонагревателей проточного или накопительного типа или использоваться на предварительном этапе подмешивания. Не менее часто применяются и для поддержания стабильной температуры подачи в системах теплых полов.
Принцип работы.
Внутреннее регулирование клапанов осуществляется автоматически благодаря наличию термочувствительного элемента, который контактирует со смешанным потоком и сжимается или расширяется в зависимости от отклонения температуры смеси от заданного выходного значения, тем самым, увеличивая, либо уменьшая входные отверстия горячей или холодной воды.
Как действует защита от ожогов?
Большинство присутствующих сейчас на рынке термостатических клапанов имеют устройство температурной защиты – «защита от ошпаривания». В случае неожиданного прекращения подачи холодной воды в клапан автоматически перекрывается и подача горячей воды, тем самым исключается возможность подачи горячей воды без предварительного подмеса потребителю.
Направление потоков.
Существует две схемы направления потоков в термостатическом клапане – симметричная и асимметричная. Выбор определенной схемы зависит от типа установки и удобства монтажа в той или иной системе отопления или ГВС. Рассмотрим подробнее каждую из них.
ГВ — горячая вода;
ХВ — холодная вода;
СВ — смешанная вода.
Симметричная Т- образная схема направления потоков
Подача холодной и горячей воды производится с противоположных сторон, смешение происходит в середине. Данная схема очень распространена в Европе, что связано с компактностью клапанов.
Асимметричная L – образная схема направления потоков
Подача горячей воды осуществляется сбоку, холодной- снизу. Получила свое распространение благодаря универсальности и простоте получаемого смесительного узла.
Примеры внешнего вида термостатических клапанов c симметричной и асимметричной схемой направления потоков:
Esbe VTA (Швеция) | Watts AquaMix (Германия) | Danfoss TVM-H (Дания) |
Именно о термостатических клапанах с асимметричной схемой расположения потоков далее и пойдет речь.
Сферы применения термостатических смесительных трехходовых клапанов.
Термостатические смесительные клапаны являются универсальными приборами. Их используют как для горячего водоснабжения, так и в системах отопления.
Все зависит от правильности выбора самого клапана и его подключения.
Ниже приведены различные схемы подключения данного типа клапанов. Это далеко не все возможные варианты, но чаще всего используемые.
Водоснабжение
Самая простая и используемая схема подключения трехходового термостатического клапана в водоснабжении выглядит следующим образом:
А: обратный клапан
В: трехходовой термостатический смесительный клапан.
1: линия ГВС
2: линия ХВС
3: смешанный поток
Данная схема предназначена для стабилизации температуры в подающей линии на горячее водоснабжение. Как это выглядит на практике:
Рис. 3
Рис. 3 Данная схема подключения используется в тех случаях, когда циркуляционная линия горячей воды отсутствует. В этом случае термостатический клапан должен обязательно комплектоваться обратными клапанами на линиях подачи горячей и холодной воды.
Рис. 4
Рис. 4 Пример установки в систему горячего водоснабжения с циркуляционной линией. Рециркуляционный контур в данном примере служит для подачи нагретой воды к потребителям, без каких- либо задержек.
Рис. 5
Рис. 5 В данном примере одна из водоразборных точек устанавливается перед термостатическим клапаном. При такой схеме перед патрубком подачи горячей воды в смесительный клапан обязательно должен быть установлен обратный клапан.
Схемы подключения термостатических клапанов в напольном отоплении.
Теперь переходим к схемам использования трехходовых термостатических смесителей в системах отопления. Чаще всего клапан используется в смесительном узле для теплых полов.
Схема с одним контуром напольного отопления рис.6
Рис. 6 Термостатический смесительный клапан поддерживает постоянную температуру, установленную в настройках клапана.
На контуре напольного отопления в обязательном порядке должен быть установлен собственный циркуляционный насос.
Схема с несколькими контурами напольного отопления рис.7
Остановимся на смесительном блоке поподробнее (рис 8).
Рис. 8
Рис. 8 Главной задачей смесительного узла является присутствие дополнительного контура с отдельным кольцом циркуляции. По этой причине у смесительного блока имеются две входящие и две выходящие точки. Две точки справа- это соединение распределительного коллектора для питания контуров теплого пола. Две точки слева — это циркуляция теплоносителя для получения тепла по мере необходимости.
Ниже приведены два варианта схемы смесительного блока (на самом деле этих вариантов может быть множество, но остановимся на самых распространенных).
Рис. 9
Рис 9 В данной схеме линия №2 необходима для увеличения расхода насоса. Так как у термостатических трехходовых клапанов низкая пропускная способность, что может создавать гидравлическое сопротивление и, как результат — расход насоса будет маленьким, что приведет к неэкономичности системы (насос будет работать с лишними нагрузками и потреблять лишнюю энергию).
Также без линии 2 будет проблематично прокачать большое количество контуров. Если предполагается установка термостатического клапана с большой пропускной способностью, то необходимость в линии 2 отпадает.
При такой схеме может возникнуть ситуация, при которой поток на линии 1 опустится ниже критического и контуры теплых полов будут недостаточно нагретыми. Самые распространенные причины такой ситуации:
а) Недостаточный напор на линии 1, вследствие чего клапан слабо пропускает поток в точке 1.
б) Клапан по своим характеристикам не способен пропустить достаточный поток в точке 1. В этом случае единственным вариантом будет замена клапана на прибор с большей пропускной способностью (KVs).
Если предполагается первая причина, то можно сузить сечение линии 2, либо поставить на линию 2 балансировочный клапан (рис.10).
Рис. 10
Рис. 10 Балансировочным клапаном вы сможете регулировать величину потока через линию 2 и, тем самым, увеличивать или уменьшать подачу на линии 1.
Надеемся, эта статья помогла вам понять основные принципы работы и использования трехходовых термостатических клапанов. Подводя итог, хотим особо отметить, что главными преимуществами данных приборов являются относительно невысокая цена и простота установки, а недостатком – низкая пропускная способность самого клапана (Kvs), что ограничивает его использование в системах с большими потоками теплоносителя.
Сейчас на рынке присутствуют более совершенные альтернативы с хорошей пропускной способностью, но все эти варианты значительно дороже и требуют некоторых навыков при их монтаже. Об этом и многом другом мы расскажем в следующих статьях.
Выбрать термостатический смеситель у нас >>
Что такое термостатический клапан для отопления?
Современные конструкции батарей отопления принято дополнять элементами и механизмами, которые отвечают за регулировку определенных параметров. В зависимости от того, какова разновидность радиатора, а также вариант используемого теплоносителя, могут применяться разные регуляторы температуры.
Содержание
- Когда требуется установка термостата
- Описание термостатического клапана
- Работа узлов клапана
- Принцип работы
- Разновидности термостатических клапанов
- Разновидности термостатов по типу наполнителя сильфона
- Инструкция по установке
- Работа с двухтрубной системой
- Описание термостатических клапанов некоторых производителей
- Почему стоит выбрать клапан «Данфосс»
- Виды клапанов
- Принцип работы
- Плюсы и минусы
- Установка балансировочного клапана
- Клапан для теплого пола
- Небольшое помещение
- Большая площадь
- Общественные здания
- Подключение клапана
- Видео про монтаж
- Разновидности и назначение клапанов
- Устройство и принцип работы
- Использование приводов
- Схемы подключения клапана к системе отопления
- Бюджетные элементы с фиксированной температурой воды
- Заключение
- Термоклапан отопления – предназначение.
- Термостатический клапан и регулировочный клапан – отличия.
- Термостатический клапан – принцип работы.
- Виды термоклапанов для систем отопления.
- По способу установки
- По типу систем отопления
- По разновидности вещества в термоэлементе:
- По виду термоэлемента:
- По типу регулировки
- Как правильно установить термоклапан.
Термостатический клапан для радиатора отопления сегодня стал более распространён, чем остальные. Его устанавливают, когда количество секций батареи больше, чем требуется, а также в тех случаях, когда есть необходимость экономить на отоплении, ведь температура за окном редко бывает стабильной. При наличии термостата температура теплоносителя не будет влиять на климат в помещении, этот параметр сможет регулировать человек.
Термостатический клапан для радиатора отопления состоит из двух частей: термостатической головки и клапана. Изготавливается прибор обычно из латуни. Корпус перекрывает трубу, тогда как верхняя часть представляет собой продолжение нажимного штока с пружиной.
Если нажать на термостатическую головку, то она будет воздействовать на шток, и чем большее давление на пружину будет оказано, тем сильнее окажется перекрыт клапан.
Работа узлов клапана
Термостатическая головка имеет чувствительный элемент, расположенный в полости, заполненной жидкостью или газом. Нагреваясь, термочувствительная среда начинает увеличиваться в объеме, выталкивая элемент вперед. Он оказывает влияние на шток, а после – на перекрывающий клапан. В качестве дополнительного узла термостатической головки выступает заглушка, которая имеет вид рукоятки. На неё нанесена шкала режимов. Для точной установки параметров имеются электронные регуляторы.
Принцип работы
Если вам необходим термостатический клапан для радиатора отопления, принцип работы этого устройства вы обязательно должны рассмотреть. Он основывается на следующей схеме. При изменении температуры воздуха или теплоносителя среда, где располагается термочувствительный элемент в головке, реагирует на процесс.
На нажимной шток оказывается давление чувствительным элементом, первый из которых поднимается или опускается, что зависит от параметров температуры.
Когда клапан опускается, он перекрывает поток воды, поэтому в батарее снижается скорость циркуляции, приток тепла оказывается не столь интенсивным. Следствием является снижение объема воды в системе, что влечет уменьшение теплоотдачи радиатором инфракрасного излучения. Все это становится следствием уменьшения работы головки клапана.
Термостатический клапан для радиатора отопления может быть механическим. Он работает по принципу регулировки процесса со стороны человека, это позволяет снизить или увеличить поток воды. Когда регулятор поворачивается, удается установить нужное значение на электронной панели, изменяется работа термостатической головки ведь исходное значение давления устанавливается и влияет на чувствительный элемент. Принцип функционирования описываемого устройства довольно прост, однако, для правильной работы необходимо соблюдение правил монтажа, техники безопасности и регулировки автоматической работы.
Термостатический клапан для радиатора отопления в зависимости от способа регулировки может быть автоматическим или ручным. В последнем случае речь идет о механических устройствах, которые при работе предполагают необходимость вмешательства со стороны человека. Оператор должен поворачивать механизм, уменьшая диаметр протока для достижения нужной температуры. Более совершенной конструкцией обладают автоматические модели: ручной регулировки они не требуют, фиксируя снижение температуры воды или воздуха, уменьшая или увеличивая поток теплоносителя при этом.
Термостатический клапан для радиатора отопления, фото которого вы сможете рассмотреть в статье, классифицируется по типу наполнителя сильфона на газонаполненные и жидкостные устройства. Довольно чувствительными на отклонения от нормы являются жидкостные термостаты, которые способны в течение короткого времени передать импульс на механизмы головки.
Более современными являются газонаполненные термостаты, которые работают за счет давления газа, располагающегося в дальней точке от горячей воды и клапана, поэтому они способны максимально точно улавливать значения температуры и воздуха.
Инструкция по установке
Термостатический клапан для радиатора отопления, инструкция по монтажу которого будет представлена ниже, может быть смонтирован вами самостоятельно. В зависимости от того, какова схема отопительной системы, к радиатору по-разному подводятся трубы подачи горячего теплоносителя. Это указывает на то, что заглушки и регулировочные клапаны должны располагаться в разных местах.
Перед началом установки следует перекрыть подачу воды к радиатору и слить весь ее объем. Если предстоит работать с однотрубной системой, то теплоноситель будет идти по одной трубе, а отопительные приборы подключаются последовательно. В верхнюю часть радиатора заходит труба и подходит вода. Она протекает через установку, вытекает снизу и входит в главную магистраль.
В этом случае термостат следует расположить на байпасе. Если быть точнее, то на трубе перемычки, которая соединяет обратную и прямую трубу прибора, обеспечивая перемещение теплоносителя после перекрытия напора термостатом.
Изготовление перемычки может быть осуществлено своими руками. Для этого к стальным трубам необходимо приварить 8-см трубу, однако предварительно в нужных местах следует подготовить отверстия.
Работа с двухтрубной системой
Термостат должен устанавливаться на трубу подачи, если речь идет о двухтрубной системе, где для притока используется одна труба, а для отвода – другая. В этом случае перемычка не потребуется. Термостатический клапан для радиатора отопления – это прибор, который будет максимально эффективен, если предстоит работать с индивидуальной системой отопления. Однако значительного эффекта можно добиться и в условиях централизованной системы, при этом важно наличие счетчика горячей воды, что позволит экономить.
Термостатический клапан для радиатора отопления «Прадо» используется для автоматической регулировки расхода воды через отопительный прибор, на что влияет температура воздуха. Такое оборудование позволяет поддерживать температуру в помещении с точностью до 1 °С.
Эксплуатация прибора должна осуществляться в закрытых помещениях с естественной вентиляцией, при этом температура окружающего воздуха должна варьироваться в пределах от -15 до +50 °С. Максимально возможный уровень влажности составляет 85 %, что верно, если температура находится в пределах +25 °С.
Не следует использовать данный прибор в условиях системы безопасности АЭС. Не должен эксплуатироваться он и в средах, которые содержат агрессивные компоненты, газы в концентрациях, а также в пыль, что может разрушить металлы.

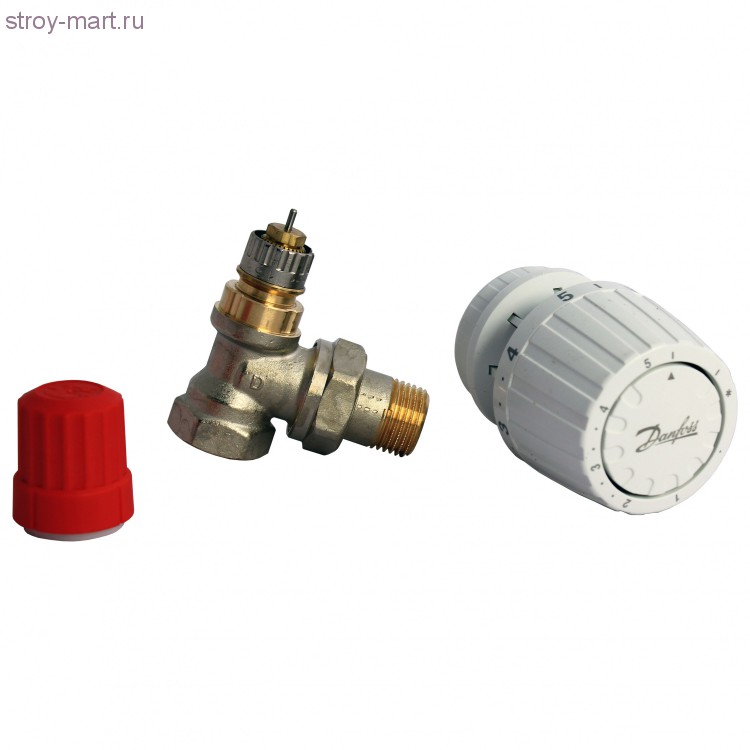

Термостатический клапан для радиатора отопления «Данфосс» тоже достаточно распространен. Он способен регулировать мощность радиатора, работая бесшумно и не засоряясь даже в сильно загрязненных системах. Корпус таких приборов изготавливается из чистой латуни, которая в процессе производства покрывается никелем.
Изделия серии RA-NCX изготавливаются в хромированном корпусе. При необходимости автоматизации работы системы отопления обе вышеописанные серии можно использовать в тандеме.
Сюда следует отнести клапаны с термостатическим приводом. Термостатические клапаны «Данфосс» имеют в конструкции стабилизатор потока, который обеспечивает низкие шумовые характеристики. Даже если перепады давления окажутся высоки, данная характеристика сохранится.
Если вы выбираете термостатический клапан для радиатора отопления, какие лучше, непременно стоит решить. Например, клапаны компании «Данфосс» в наименьшей степени подвержены «залипанию» клапана. Этот эффект представляет собой прикипание конуса к седлу, когда контакт длится продолжительное время или клапан находится в закрытом состоянии. Для клапанов жидкостного типа усилие на закрытие очень большое. Если же вами будут использоваться термостаты «Данфосс» с газовым наполнением, то при повышении температуры усилие на закрытие почти не происходит ведь газовый конденсат попросту испаряется. Это и правильный подбор материалов седла клапана и конуса сводит вероятность «залипания» к минимуму.
Почему стоит выбрать клапан «Данфосс»
Вышеописанный клапан от компании «Данфосс» оптимизирован для работы, поэтому ход штока у него увеличен в 1,5 раза.
Внушительное перемещение этого элемента и большое проходное сечение способны снизить вероятность засорения клапана. Обслуживать такие приборы довольно просто. Они имеют достаточно низкую стоимость, но позволяют сокращать расходы на обслуживание системы за счёт усовершенствованной конструкции.
Клапаны обладают единым окном настройки производительности с увеличивающимся сечением. Если проводить сравнение с моделями других производителей, то у них окно настройки – это набор круглых отверстий. Если грязь забьет одно из них, то будет необходимо разобрать клапан для прочистки. А вот в случае с клапаном «Данфосс» при возникновении подобной ситуации достаточно будет лишь повернуть кольцо настройки, не разбирая прибор и не используя дополнительные инструменты.
Термостатический клапан применяется для систем горячего водоснабжения. Чаще всего он используется для того, чтобы регулировать температуру воды. Он может подавать холодную, горячую и теплую воду. Кроме того, термостатический клапан используется для систем отопления.
С его помощью регулируется температура теплоносителя, благодаря смешению потоков холодной и горячей воды. Особенно целесообразно устраивать термостатический клапан для системы теплого пола, где вода должна быть не слишком горячей.
Термостатический клапан для систем горячего водоснабжения и отопления
Виды клапанов
По назначению:
- смесительный – смешивает два потока воды различной температуры;
- разделительный – распределяет на отдельные потоки;
- переключающий – выполняет переключение потоков по разным направлениям.
Принцип работы термостатического клапана схематически изображается на его поверхности.
По способу регулирования:
- С предварительной регулировкой. Настройка производится заранее, с использованием специального ключа, квалифицированным специалистом.
- С открытой регулировкой. В таких системах в любой момент можно подрегулировать работу оборудования.
По виду установки:
- прямой;
- осевой;
- угловой;
- для правой установки на радиатор;
- для левой установки на радиатор;
- трехходовой клапан.
Прямой термостатический клапан
По виду систем отопления:
- для однотрубной системы отопления;
- для двухтрубной системы отопления.
Термостатический клапан для однотрубной системы имеет больший диаметр подключения.
По виду вещества в приборе:
- газовый;
- жидкостный;
- парафиновый.
По виду термоэлемента:
- ручное регулирование;
- термоголовка – регулирует систему в автоматическом режиме;
- выносной термоэлемент – устанавливается отдельно от радиатора.
Принцип работы
Термостатический смесительный клапан обеспечивает смешивание двух потоков разной температуры в один. Он имеет три хода, через один подается горячая вода, через другой – холодная, а через третий, после смешивания, выдается теплая вода. Если жидкость, которая движется по горячему потоку, имеет допустимую температуру, то холодный поток полностью перекрывается.
Если температура превышает пределы, то клапан постепенно открывается, благодаря чему подмешивается холодная вода и нормализируется её температура на выдаче. Чем горячее вода, тем больше открывается запор с холодным потоком. Трехходовой термостатический смесительный клапан необходим, чтобы получить теплоноситель оптимальной температуры.
Трехходовой термостатический смесительный клапан
- 1 – датчик с термостатической головкой, устанавливает необходимую температуру воды и обеспечивает её на выходе, благодаря регулировке степени нажатия штока.
- 2 – подпружиненный шток, регулирует работу клапанов.
- 3 – верхний и нижний тарельчатые клапаны, предназначены для регулировки потоков.
- 4 – зона смешивания, это камера, в которой происходит смешивание потоков.
Плюсы и минусы
Преимущества термостатических клапанов:
- не нуждается в специальном обслуживании;
- компактные размеры;
- эстетичный внешний вид;
- автоматическая регулировка температуры воды в трубопроводе;
- обеспечение комфортного микроклимата в жилище;
- возможность установить нужную температуру в каждом отдельном помещении.
Недостатки:
- сложность настройки прибора;
- сбой термостата может произойти под влиянием сквозняка либо работающей рядом печки;
- зависимость от подачи горячего и холодного водоснабжения.
Установка балансировочного клапана
Термостатический балансировочный клапан предназначен для гидравлической настройки системы отопления. Он обеспечивает равномерную подачу воды во все отопительные приборы. Кроме того, он устраивается на малый контур обвязки твердотопливных котлов, если он замкнут на буферной емкости. С его помощью сохраняется температура в контуре не менее 600С, и нет необходимости устраивать узел смешивания. В такой схеме расход малого контура должен превышать расход отопительного контура. Это обеспечивает вентиль, установленный на подачу.
Термостатические балансировочные клапаны для гидравлической настройки систем отопления
Оптимальным вариантом будет установка термостатического балансировочного клапана на каждый контур, включая теплый пол и горячее водоснабжение.
Клапан для теплого пола
Небольшое помещениеЕсли теплый пол устраивается в ванной, прихожей, на кухне или просто в одной комнате, нецелесообразно устанавливать узел подмеса, т. к. его стоимость будет слишком высокой. Как вариант, есть возможность установить комплект, специально предназначенный для теплого пола. В комплект входят отсечные вентили (две штуки) и термостатический клапан.
Теплоноситель для теплого пола не должен быть слишком горячим. Для этого термостат определяет температуру подачи его из котла и, если она превышает допустимые границы – клапан перекрывается. После этого прекращается циркуляция в системе отопления теплого пола. Когда жидкость остывает – клапан открывается.
Большая площадьЕсли устраивается теплый пол для большого помещения или частного дома, то целесообразно установить узел смешения, который будет являться распределителем отопительной системы на два контура. Один контур будет высокотемпературным, он обеспечит подвод теплоносителя до 900 С к радиаторам отопления.
Второй контур будет обеспечивать подачу теплоносителя до 500 С к теплому полу.
Такая система заключается в работе большого контура, который будет обеспечивать радиаторы отопления, а на обратке устанавливается трехходовой термостатический клапан. Он обеспечивает остывшим теплоносителем контур теплого пола. После этого жидкость стремится в сторону котла для подогрева.
Общественные зданияЕсли выполняется большой объем работ по устройству теплого пола в здании общественного назначения или многоэтажного жилого дома, устраивается сложная система отопления. Здание разбивается на отдельные зоны или монтируется большой смесительный узел, который будет обеспечивать смешивание для всех контуров теплых полов. Смешивание обеспечивает трехходовой термостатический клапан.
Такую систему обеспечивает вязка контроллера, трехходового оборудования и привода. Термостат определяет допустимые температурные границы, которые будут приемлемы для отопления с помощью системы теплого пола.
После смесительного узла жидкость попадает на общий распределительный коллектор теплого пола либо на коллектор, находящийся на этаже или в квартире.
Подключение клапана
- На корпусе трехходового клапана указывается схема движения жидкости с помощью стрелок или букв «А» и «В», где «А» – горячий поток, «В» – холодный поток, «АВ» – смешанный поток. Устанавливать оборудование необходимо согласно этой схеме.
- Термостатический клапан на радиатор отопления можно установить термоголовкой вбок, чтобы на неё не влияли внешние факторы, такие как сквозняк из форточки либо восходящие потоки горячего воздуха. Термоголовка реагирует на изменение температуры и, если в помещении жарко, а на термостат дует холодный воздух, то терморегулирующий механизм будет только усиливать отопление.
- На сегодняшний день уже существует оборудование с выносным термостатом. Его проще установить там, где не будет постороннего влияния. Таким образом, он более точно сможет определить температуру воздуха в помещении.
- Важно смотреть на указатели, которые находятся на корпусе прибора. Существуют термостатические клапаны с левой и правой установкой на радиатор.
- Если оборудование устанавливать в перевернутом положении, то жидкость, протекая через него, будет собственным весом давить на тарельчатый клапан, и он будет открываться не по причине остывания воды, а под физическим воздействием.
Схема системы отопления с термостатическим оборудованием (показаны места установки клапанов)
- Твердотопливный котел – осуществляет отопление здания.
- Автоматический воздухоотводчик – выпускает накопившийся воздух из трубопровода.
- Термостатический клапан – регулирует температуру теплоносителя.
- Радиатор отопления – выполняет обогрев помещения.
- Балансировочный клапан – регулирует давление в трубопроводе.
- Расширительный бак – помещает излишнюю жидкость в результате её расширения.
- Запорная арматура – перекрывает поток жидкости.
- Фильтр – производит очистку воды.
- Насос – обеспечивает принудительную циркуляцию жидкости по трубопроводу.
- Манометр – определяет давление в трубопроводе.
- Предохранительный клапан – в случае повышения давления в системе производит сброс воды.
Видео про монтаж
Как установить термостатический смесительный клапан, можно узнать, просмотрев видео ниже.
При монтаже термостатического оборудования важно не только, как оно будет установлено, но и где. Неправильная установка может полностью разладить отопительную систему. Грамотное подключение позволит обеспечить комфортный микроклимат в помещении и необходимую температуру в системе водоснабжения. Кроме того, такое оборудование способно регулировать давление в системе. Термостатический клапан просто необходим для устройства отопления и водоснабжения в квартире и частном доме.
В современных системах отопления трехходовой клапан применяется довольно часто, поскольку является средством качественного регулирования теплоносителя – по температуре, а не по расходу.
Ведь подача в радиаторы оптимально подогретой воды – наилучший способ экономить энергоносители. Есть у термосмесительных кранов и другие полезные функции, о которых вы сможете узнать из данной статьи.
Но вначале надо рассмотреть, как работает трехходовой клапан, а также разобраться в его внутреннем устройстве.
Разновидности и назначение клапанов
Вначале стоит отметить, что термостатические трехходовые клапаны делятся на несколько видов по принципу действия:
- смесительные;
- разделительные;
- переключающие.
О назначении каждого из трех видов устройств можно судить по названию. Первые смешивают два потока теплоносителя с различной температурой, вторые – разделяют, а третьи занимаются переключением воды по разным направлениям. Внешне распознать каждую разновидность нетрудно, обычно принцип работы изображен на корпусе в виде рисунка. Вот так выглядит трехходовой смесительный клапан для отопления:
Похожее обозначение стоит на разделительном элементе.
Что же касается переключающих кранов, то на их корпусе изображения может и не быть, зато есть значительные внешние отличия по форме.
Разделительный (слева) и переключающий (справа) клапаны
С помощью смешивания или разделения потоков добиваются оптимальной температуры теплоносителя, что применяется в различных контурах системы отопления. Переключение же используется в газовых двухконтурных котлах, когда нагретую воду надо поочередно направлять в разные теплообменники.
Устройство и принцип работы
Чтобы разобраться, из чего состоит и как работает термосмесительный трехходовой кран самого распространенного седельного типа, следует изучить представленную ниже схему. Внутри латунного корпуса с тремя патрубками методом литья устроены 3 камеры, проходы между которыми перекрываются тарельчатыми клапанами. Они закреплены на одной оси – штоке, выходящем из корпуса с четвертой стороны.
Принцип действия следующий: при нажатии на шток начнет открываться проход для одного потока и постепенно закрываться для другого, в результате чего в камере смешивания клапана получится вода необходимой температуры.
Она покидает латунный корпус элемента через третий патрубок. Регулировка силы нажатия на шток осуществляется термоголовкой с выносным датчиком температуры, установленным в соответствии со схемой.
Весь процесс стоит разъяснить подробнее. Представьте, что со стороны горячей воды поступает недостаточно прогретый теплоноситель. Тогда механизм пропускает его дальше, а третий патрубок закрыт. Выносной датчик наполнен термочувствительной жидкостью и посредством капиллярной трубки соединен с резервуаром (сильфоном) внутри термоголовки.
При нагреве датчика эта жидкость расширяется, ее объем в трубке и сильфоне увеличивается, в результате последний начинает нажимать на шток трехходового клапана. Момент нажатия определяется регулировкой на шкале термостатической головки, настроенной на требуемую температуру. После этого к потоку разогретой воды подмешивается холодная из третьего патрубка и температура воды на выходе из термоклапана остается неизменной, хотя на входе теплоноситель продолжает нагреваться.
Если входящая вода продолжает нагреваться, то для сохранения установленной температуры на выходе термостатический клапан может полностью перекрыть вход и открыть боковой проток. При этом шток опускается в крайнее нижнее положение. Как только датчик отметит остывание теплоносителя, головка слегка отпустит шток, откроется седло клапана с горячей стороны и начнется подмешивание нагретой воды.
Способ регулировки трехходового крана термостатической головкой с датчиком – самый популярный, поскольку является достаточно точным и простым, причем не требующим электричества.
Если вести речь о разделительном клапане, принцип его работы практически такой же, только при нажатии на шток один поток начинает делиться на два. А вот в переключающем элементе направление движения меняет электропривод, о чем подробно рассказано на видео:
Использование приводов
Помимо термостатической головки, клапаном можно управлять и другими способами. Первый из них – ручной, когда глубину нажатия штока определяет поворот рукоятки снаружи корпуса.
Не самый лучший вариант и годится только в том случае, когда температура воды, поступающей в патрубки, неизменна. Другой вариант – управление с помощью серво— и электропривода, получающего команды от контроллера. Для совместной работы с разными приводами используется и другой тип клапанов – поворотные, чье устройство показано на рисунке:
Здесь есть определенное сходство с шаровым краном, только рабочий поворотный элемент имеет другую форму отверстия, чтобы пропускать теплоноситель сразу в двух направлениях. Принцип работы здесь простой: ось поворачивается на требуемый угол, вращаемая приводом. Последний управляется контроллером, получающим импульсы от одного или нескольких датчиков. Обычно приводы на клапаны устанавливают в сложных либо автоматизированных системах отопления с погодным регулированием.
Схемы подключения клапана к системе отопления
Когда есть понимание, что такое трехходовой клапан и в чем состоит его работа, можно рассмотреть различные схемы подключения, зависящие от назначения и роли элемента в отоплении дома.
Установка термосмесительного клапана производится в таких случаях:
- Для защиты твердотопливного котла от воздействия конденсата и температурного шока после внезапных отключений электроэнергии.
- Теплоноситель в контурах теплых полов должен прогреваться не более чем до 45 °С, что обеспечивается смесительным узлом с трехходовым краном.
- Для поддержания необходимой температуры теплоносителя в разных местах системы.
Чтобы защитить тепловой агрегат на твердом топливе от образования конденсата, нельзя во время его разогрева допускать подачу в котловой бак остывшей воды из радиаторной сети. Для этого используется следующая схема подключения котла с байпасом и трехходовым смесительным клапаном:
Схема работает так. Пока теплогенератор не прогрелся, вода циркулирует по малому кругу через байпас. При нагреве теплоносителя в обратке до 50—55 °С клапан начинает открываться и подмешивать холодный теплоноситель из системы. При выходе отопителя на рабочий режим байпас перекрывается и весь поток идет через радиаторы.
Подробнее эта тема раскрыта на видео:
В системе теплых полов данный элемент выполняет те же функции. Циркуляционный насос гоняет теплоноситель по греющим контурам до тех пор, пока он не начнет остывать. Как только это произойдет, сработает датчик и термоголовка, после чего трехходовой клапан станет добавлять в замкнутый контур горячую воду, идущую от котла. Как своими руками правильно выполнить монтаж коллектора теплых полов, насоса и клапана, показано на схеме:
Следующий пример использования и подключение этой важной детали – обвязка твердотопливного теплогенератора и буферной емкости, являющейся аккумулятором тепла. Чтобы прогреть ее целиком достаточно быстро, температура подаваемого теплоносителя должна быть от 70 до 85 °С, каковая вовсе не нужна в системе радиаторного отопления. Понизить ее как раз и помогает трехходовой клапан, установленный за емкостью вместе с отдельным циркуляционным насосом.
Важно. Устанавливая смесительный клапан, помните, что насос должен располагаться с той стороны, где находится всегда открытый патрубок трехходового крана.
Сложная отопительная система большого коттеджа может иметь множество потребителей, подключаемых посредством гидрострелки и распределительного коллектора. Причем в каждый из контуров надо подать теплоноситель с разной температурой. Самая высокая нужна бойлеру косвенного нагрева, поэтому на подводке к нему регулирующей арматуры нет. Остальным потребителям нужен более холодный теплоноситель, а потому они подключены через трехходовые клапаны.
Бюджетные элементы с фиксированной температурой воды
В несложные отопительные системы загородных домов, получающие тепловую энергию от ТТ-котла, допускается ставить трехходовой клапан упрощенного типа, действующий автономно. Для работы ему не нужна термоголовка с температурным датчиком, да и штока там нет. Управляющий термостатический элемент установлен внутрь корпуса и настроен на определенную температуру воды на выходе, например, 60 или 50 °С (указывается на корпусе).
Схема работы и устройство клапана
Термосмесительный кран данного типа всегда поддерживает фиксированную температуру теплоносителя на выходе, изменить эту настройку нельзя.
Отсюда возникает плюс и минус в использовании подобной арматуры:
- Преимущество — более низкая цена, чем стоимость узла с термоголовкой. Разница существенная — около 30%.
- Недостаток — нельзя регулировать нагрев выходящего теплоносителя. Когда элемент с завода настроен на 55 °С, то он всегда будет подавать воду с этой температурой ±2 °С.
Совет. Перед покупкой клапана упрощенной конструкции внимательно читайте техническую документацию на твердотопливный котел, в ней нередко указывается минимальная температура обратного теплоносителя. Больше информации по применению подобной арматуры вы найдете здесь.
Заключение
Термостатический трехходовой кран – очень полезная вещь в системе отопления частного дома, позволяющая эффективно использовать нагреваемый теплоноситель, а значит, и экономить топливо. Кроме того, эта простая деталь играет роль элемента безопасности для твердотопливных котлов и позволяет продлить им срок службы.
С другой стороны, не стоит ставить клапан без нужды и куда попало, по этому поводу всегда консультируйтесь со специалистом в данной области.
Термостатический клапан (термоклапан) для систем водяного отопления – это отличная возможность создать стабильный температурный режим в доме
1.Термоклапан отопления – предназначение.
2.Термостатический клапан и регулировочный клапан – отличия.
3.Термостатический клапан – принцип работы.
4.Виды термоклапанов для систем отопления.
5.Как правильно установить термоклапан.
Когда за окном мороз, а в доме тепло и уютно – это хорошо. Но будет ли так же хорошо и комфортно, если при тех же погодных условиях в доме будет слишком жарко? Скорее всего нет.Чтобы такого не произошло, было придумано полезное приспособление – термоклапан.
Термоклапан отопления
– предназначение.Термостатический клапан VALTEC – угловой, с термоголовкой (Нажмите для увеличения)
Термостатический клапан для систем отопления предназначен для автоматического открытия и закрытия входного отверстия радиатора при достижении определенной температуры в помещении.
Другими словами, если в помещении слишком жарко, то можно установить на радиатор термостатический клапан и тем самым добиться более комфортной температуры в комнате. Причем предназначены термоклапаны для, быстро нагревающихся и также быстро остывающих, стальных и им подобных радиаторов и конвекторов. На чугунных отопительных приборах термоклапаны работать будут, но не эффективно.
В некоторых случаях термоклапан может помочь даже тогда, когда радиатор греет слабо. В ситуации. когда система отопления дома плохо сбалансирована, и первые от котла радиаторы греют сильно, а последние – едва теплые, то установив термостатические клапаны на первые по ходу теплоносителя батареи отопления, можно исправить этот перекос системы и добиться более сильного прогрева тех радиаторов, которые до этого грели слабо.
Особенно актуально применение термоклапанов на однотрубной системе отопления, но только в том случае, если она не проточная, то есть при наличии в месте соединения радиаторов – перемычек (байпасов).
Если же байпасов нет и теплоноситель последовательно проходит через все радиаторы, один за другим, то установив термостатический клапан на такую систему, можно лишь навредить. Поэтому на проточную систему, если это почему-то очень необходимо, лучше поставить регулировочный радиаторный клапан и не перекрывать его полностью.
Отличие регулировочного клапана от термостатического в возможности отрегулировать зазор для прохода теплоносителя – больше-меньше. Термостатический клапан наоборот может находиться только в двух положениях – или открыт до определенного, отрегулированного ранее, уровня или полностью закрыт. Поэтому, если поставить термоклапан на проточную систему отопления без байпасов, то при закрытии клапана прекратиться циркуляция теплоносителя по всей системе. А это не только создаст охлаждение и разбалансировку системы отопления, но и негативно скажется на отопительном котле. Ситуация может усугубиться при отсутствии или плохом функционировании предохранительного клапана – может произойти прорыв в каком-нибудь из слабых мест системы.
Устройство термостатического клапана (Нажмите для увеличения)
Главным достоинством термостатического клапана является возможность добиться автоматизации поддержания определенной температуры в помещениях. Термоклапан не нужно каждый раз регулировать вручную, при этом температуру в разных помещениях можно выставить разную – в коридоре +20°С, в спальне +24°С, в ванной +22°С. Поворачивая настроечную рукоятку относительно метки можно настроить температуру воздуха в помещении в пределах от +5°С (минимальная температура для того, чтобы система не замерла) до +28°С (максимальный уровень так называемой комнатной температуры, комфортной для человека).
Устройство, которое автоматически регулирует температуру в термостатическом клапане, – это термоэлемент (термоголовка), внутри которого находиться сильфон (замкнутая гофрированная система, меняющая свои размеры), заполненный специальным веществом. Это вещество изменяет свое состояние, в том числе объем, под воздействием температуры воздуха в комнате.
Если отрегулировать термоклапан, допустим, на +22°С, то при падении температуры воздуха в комнате до +21°С вещество в сильфоне уменьшиться в объеме и соответственно уменьшит давление на шток клапана. Клапан откроется и теплоноситель будет нагревать радиатор. Температура воздуха в помещении будет повышаться, и, когда она достигнет +23°С, вещество в сильфоне расширяется и начнет давить на шток клапана. Клапан закроется и теплоноситель пойдет в обход радиатора. Радиатор перестанет нагреваться и температура воздуха в комнате будет понижаться. И так далее, по замкнутому кругу, поддерживая в помещении постоянную температуру.
Виды термоклапанов для систем отопления.
Существует много разновидностей термоклапанов. Они различаются:
а) по способу установки;
б) по типу систем отопления;
в) по разновидности вещества в термоэлементе;
г) по виду термоэлемента;
д) по типу регулировки;
Прямой термостатический клапан Herz
По способу установки
термостатические клапаны разделяются на прямые, угловые, осевые, а также для установки с левой и правой стороны радиатора.
Это нужно учитывать при покупке термоклапана.
Осевой термоклапан HEIMEIER
Существуют также трехходовые термоклапаны, в которых осуществляется регулирование в узле «радиатор-байпас». Они более эффективно и сбалансировано позволяют контролировать температурный режим. Если температура в комнате поднялась до заданного уровня, то проход на радиатор закрывается и теплоноситель направляется в байпас. Как только температура в помещении понизилась – байпас перекрывается, но не полностью, и основной поток теплоносителя направляется через батарею отопления.
По типу систем отопления
термоклапаны определяют в соответствии с тем, в какой именно системе отопления они применяются.
Существуют термостатические клапаны для двухтрубных систем отопления с узким проходом для теплоносителя и для однотрубных систем с более увеличенным проходом и большей пропускной способностью. Важно не перепутать их при приобретении и установке. Иначе система будет работать некорректно или вовсе не будет работать, особенно при установке термоклапанов для двухтрубной системы на однотрубную.
Впрочем, есть термостатические клапаны, которые позиционируются производителем для работы в обоих системах отоплениях.
По разновидности вещества в термоэлементе:
газовые, жидкостные и парафиновые термоклапаны. Здесь существует прямая зависимость цены термостатического клапана от скорости срабатывания. Самые быстрые и дорогие – газовые, самые медленные и дешевые – парафиновые, а жидкостные занимают золотую середину.
Термоголовка Herz с выносным датчиком
По виду термоэлемента:
термостатические клапаны имеют или термоголовку, или ручное регулирование с возможностью купить и установить термоголовку отдельно, а также в более продвинутом варианте – выносной термоэлемент. При выносном термоэлементе термодатчик устанавливается в стороне от радиатора, труб отопления, открытых форточек и других источников возможного сбоя установленного температурного режима. Выносной термоэлемент также применяется при нахождении радиатора в нише стены или закрытии его декоративной решеткой, а также при использовании плотных штор.
Длина капиллярной трубки стандартно 2 метра. в более дорогих вариантах до 8-10 метров. Еще более сложная и дорогая система – управление термодатчиков каждого отопительного прибора от микроконтроллера.
По типу регулировки
различаются на термоклапаны с открытой регулировкой, в которых зазор для прохода теплоносителя можно подрегулировать в любой момент. А также на клапаны с предварительной настройкой, где настройка зазора проводится специальным, приобретаемым отдельно, ключом. Такие клапаны обычно устанавливают в больших многоэтажных и многоквартирных домах. Предварительную настройку проводят специалисты, руководствуясь специальными расчетами и по проекту. Потребители тепла уже не могут регулировать термоклапаны, сбивая тем самым баланс системы отопления в целом. Дело в том, что неправильная регулировка одного или нескольких радиаторов в коттедже в большинстве случаях принесет лишь небольшой вред системе отопления. Та же ситуация в большом здании может вызвать в системе серьезный дисбаланс.
Как правильно установить термоклапан.
Очень важно правильно установить термостатический клапан на радиатор отопления.
Угловая термоголовка HEIMEIER
Основные рекомендации таковы:
Устанавливать клапан лучше термоголовкой вбок, располагая ее горизонтально в сторону от восходящих потоков горячего воздуха, чтобы система работала стабильно и не нарушался установленный температурный режим.
Установка термоклапана рекомендуется на входе в радиатор и стрелкой, нанесенной на корпус клапана, по ходу движения теплоносителя.
Термостатический клапан (термоклапан) для систем отопления – это отличная возможность создать стабильный температурный режим в доме только в случае правильного выбора клапана и его правильной установки. В противном случае Вы рискуете нарушить работу всей системы отопления и даже полностью вывести ее из строя, что особенно нежелательно в холодное время года.
Вы можете прочитать записи на похожие темы в рубрике – Автоматика в отоплении
Что такое термостатические клапаны водоснабжения?
Дмитрий Крылов
Эксперт в загородной недвижимости и строительстве.
29 лет прожил в частных домах и живу сейчас
Вопрос от читателя нашего портала: Что такое термостатические клапаны водоснабжения?
Ответ: Это клапаны, регулирующие температуру воды в трубах и поддерживающие ее на комфортном значении.
Для чего они нужны?
Дело в том, что постоянный нагрев воды в системе водоснабжения дома приводит к росту потребления электроэнергии, а благодаря термостатическим клапанам теплая вода циркулирует по ГВС более эффективно. Когда вода в трубах остывает, клапан автоматически открывается, увеличивая тем самым поток. Когда температура повышается, клапан закрывается, ограничивая поток воды.
Преимущество установки термостатических клапанов заключается в том, что они управляют потоком воды в зависимости от текущих условий (то есть, какие краны открыты и в каком количестве). В результате поток горячей воды в доме всегда оптимален, и вы можете снизить потребление энергии до 10-20%.
Отметим, что также благодаря установке термостатических клапанов водоснабжения, можно также без опаски перегревать воду в резервуаре для технической воды, не опасаясь, что среда с высоким параметром (выше 70 °C) будет подаваться в краны.
Системы водоснабжения с термостатическими регулирующими клапанами, установленными на циркуляционных стояках, позволяют также добиться более комфортной температуры горячей воды. Вот почему их с каждым годом все чаще можно встретить в частных домах.
Термостатические смесительные клапаны в том числе идеально подходят для водопроводных систем, запитанных с возобновляемыми источниками энергии, например, солнечными коллекторами, поскольку в солнечные дни вода в них может достигать температуры выше 90 °C. Установив соответствующую запорную арматуру, вам не придется беспокоиться о том, что из крана в привычном положении резко пойдет «кипяток» и об него случайно кто-то обожжется.
Еще одна полезная функция термостатических смесительных клапанов — это регулирование температуры среды в системах теплого пола, где они могут заменить собой сложные электронные системы управления.
В настоящее время на рынке представлен большой ассортимент таких клапанов. Если вы хотите ознакомиться с этими моделями, а также получить консультацию по выбору со специалистом, советуем посетить сайт Heatbox.
ru, специализирующемся на продаже, разработке и оснащении инженерных систем.
Где можно ставить такие клапаны?
Термостатические смесительные клапаны, в основном, устанавливают для контроля температуры технической воды, подаваемой в умывальник, душ и другие смесители. Такое решение повышает безопасность эксплуатации системы водоснабжения, так как клапаны обеспечивают поддержание постоянной температуры воды на выходе, даже в случае резких изменений температуры или давления на входных патрубках.
Термостатические смесительные клапаны могут быть установлены как рядом со смесителями и кранами, либо непосредственно на выходе из бака горячей воды. Выбор правильного клапана будет зависеть, прежде всего, от площади дома, сложности и размера вашей системы ГВС и расхода, с которым она должна работать.
Второй важный параметр — это диапазон температур, который можно получить на выходе из клапана. Наиболее популярные диапазоны:
- 35-60 °C;
- 20-43 °C.
Более высокий диапазон рекомендуется для систем водоснабжения ГВС и ХВС. Клапаны с более низким диапазоном идеальны для использования в системах теплого пола.
Термостатические смесительные клапаны бывают разных конфигураций и могут быть установлены как в новых, так и в существующих системах водоснабжения. Причем установить их возможно практически в любых трубопроводах, благодаря наличию клапанов с боковым или нижним смешиванием.
Нюансы установки
В заключение приведем несколько советов по монтажу термоклапанов водоснабжения:
- При установке термоклапанов рекомендуется оснастить их обратными клапанами и разместить в вашей системе ГВС соответствующие фильтры, поскольку в противном случае это приведет к перемешиванию воды в резервуаре, что отрицательно скажется на распределении температуры внутри него. Обратные клапаны могут быть встроены в специальную арматуру, предназначенную для установки термостатических клапанов. Такое решение гарантирует удобство и облегчает возможное обслуживание или замену фурнитуры в будущем;
- Если клапан планируется установить в небольшом доме на одну семью, лучше выбрать термостатический клапан с коэффициентом преломления от 1,6 до 2,5 м 3/ч. Его будет достаточно для подачи горячей воды от 2 до 5 точек в доме. Их можно установить на выходе воды из бака или ближе к смесителям. При необходимости в системе может быть несколько термостатических клапанов;
- Если ваш дом большой, либо есть необходимость подвода дополнительной горячей воды, то можно использовать клапаны с коэффициентом 3,2 или даже 4,2 м 3/ч. С ними можно одновременно подключить до 8 точек. Однако следует учитывать, что если вы планируете разместить такой клапан непосредственно перед батареями, в нем должен быть обеспечен поток воды достаточной мощности — это необходимо для правильной работы изделия;
- Также следует учесть, что если вы решите установить такие клапаны в своем доме, установка циркуляционного насоса после смесительного клапана обязательна. В противном случае клапан корректно работать не будет.
Его будет достаточно для подачи горячей воды от 2 до 5 точек в доме. Их можно установить на выходе воды из бака или ближе к смесителям. При необходимости в системе может быть несколько термостатических клапанов;Была ли эта статья для вас полезной? Пожалуйста, поделитесь ею в соцсетях:
Не забудьте добавить сайт Недвио в Закладки.
Рассказываем о строительстве, ремонте, загородной недвижимости интересно, с пользой и понятным языком.
Термостатический клапан — frwiki.wiki
Термостатический клапан.
Термостатический клапан представляет собой клапан , который зависит от температуры окружающей среды для изменения его расхода в целях поддержания постоянной температуры. Этот тип клапана содержит термочувствительный зонд, который расширяется и сжимается в зависимости от температуры окружающей среды и приводит в действие механическую систему, позволяющую проходить большему или меньшему количеству жидкости.
Он известен под названием термостатический клапан в жилых домах в сообществах, подпадающих под французское законодательство.
Резюме
- 1 Законодательство Франции
- 2 Домашнее отопление
- 2.1 Типы термостатических клапанов
- 2.2 Принцип
- 2.3 Установка и обслуживание
- 2.4 Преимущества и недостатки
- 2. 5 Приложения
- 2.5.1 Механические клапаны
- 2.5.2 Электронные клапаны
- 3 Типичные ошибки
- 4 Примечания и ссылки
- 5 Внешние ссылки
5 ПриложенияЗаконодательство во Франции
Информация представлена в виде символов температуры, стандартизированных в соответствии со стандартным логотипом EN 215, нанесенным на гайку с накаткой термостатической головки.
Во Франции установка термостатических клапанов предусмотрена в двух случаях:
- радиаторы установлены или заменены, за исключением однотрубных неразъемных труб и в помещениях, где расположен центральный термостат,
- Постановление об индивидуализации затрат на отопление и об обязательной установке термостатических клапанов в коллективном жилищном фонде.
Во Франции в 2011 году, согласно исследованию TNS-Sofres, 26,8% радиаторов были оснащены термостатическим клапаном из примерно 78 миллионов радиаторов горячей воды, распределенных в 15,6 миллионах домов.
Таким образом, рынок ремонта смесителей открывает значительные возможности для компаний отрасли.
Во Франции французские (NF) и европейские (EN) стандарты, относящиеся к этим предметам, являются двумя стандартами на английском языке:
- NF EN 215 Отопительное оборудование корпуса термостатические клапаны — Требования и методы испытаний и
- NF EN 215 / A Термостатические клапаны для отопительного оборудования. Требования и методы испытаний.
Эти франко-европейские стандарты утверждены французским законодательством.
Домашнее отопление
Как часть обогрева, он собирается с корпусом клапана и термостатической головкой. Сборка похожа на обычный радиаторный вентиль, но можно регулировать температуру в каждой комнате, выбирая положение на регулировочном кольце поворотом ручки головки, как для обычного клапана.
Типы термостатических клапанов
Самая распространенная модель — это модель со встроенным в голову зондом. Его установка должна быть горизонтальной, чтобы на датчик не влияло тепло, исходящее из трубы подачи горячей воды. Также есть модели с выносным датчиком для радиаторов :
- поставить под полку, которая сохраняла бы тепло в кране;
- на которых установка горизонтальной головки невозможна из-за недостатка места;
- труднодоступный;
- для оконного проема.
Разделение зонда дороже, но должно обеспечить лучшее регулирование.
Принцип
Секция термостатического клапана
Требуемая комнатная температура регулируется с помощью отметок на термостатической головке. Эти эталоны обычно имеют шкалу от 1 (наименее горячая) до 5 (самая горячая) или непосредственно в градусах Цельсия .
Также есть позиция * (защита от замерзания), которая защищает сеть в случае резкого падения температуры окружающей среды с риском замораживания .
При понижении температуры окружающей среды механизм сжимается, позволяя большему количеству горячей воды поступать в радиатор для увеличения нагрева. При повышении температуры окружающей среды он расширяется и перекрывает подачу воды.
Термостатический клапан, подключенный к раме: когда окно открывается, магнитный контакт, помещенный на нем, размыкает электрическую цепь, подключенную к клапану, и разрезает его. Когда окно закроется, клапан вернется в нормальное состояние.
| Источник Валлония. Чтобы нагреватель нагревался только до половины своей мощности, кран следует открывать только для того, чтобы пропустить 20% потока при максимальном открытии. |
Установка и обслуживание
Для обеспечения эффективности термостатический клапан должен быть установлен горизонтально и обслуживаться с обслуживанием сальника .
Преимущества и недостатки
Автоматическая стабилизация комнатной температуры на желаемом уровне экономит энергию при правильном использовании, так как она автоматически закрывается при достижении желаемой температуры и при поступлении внешнего тепла (поступающее солнце через окна, печь, камин ).
С другой стороны, если вы забыли вручную закрыть клапан, оставляя окно открытым, клапан реагирует на падение температуры и запускает радиатор на полной скорости, что приводит к потере тепла.
Также следует предусмотреть, что если почти все клапаны будут слишком закрыты, давление, создаваемое циркуляционным насосом, возрастет, и этот насос преждевременно утомится (в случае насоса с фиксированной скоростью). Самое простое решение — всегда держать радиатор с обычным (нетермостатическим) клапаном открытым. Другое решение — использование автоматического «байпаса» в водяном контуре, который открывается при слишком высоком давлении. Наконец, циркуляционный насос с регулируемой скоростью в зависимости от давления позволяет решить эту проблему при одновременном снижении потребления электроэнергии.
Приложения
Есть две формы термостатических клапанов: механические термостатические клапаны и электронные термостатические клапаны.
Механические клапаны
Термостатический клапан в положении 2 (приблизительно от 15 до 17 ° C).
Для гостиной или кухни клапан обычно устанавливается в диапазоне от 2 с половиной до 3,5 (от 18 до 22 ° C ). Около 4 ( 24 ° C ) для ванной. От 2 до 3 (от 16 до 20 ° C ) для спальни. По 2 ( 16 ° С ) в зале. И по 1-2 (от 12 до 16 ° С ) в редко используемых помещениях: гостевая, прачечная и т. Д.
Однако самые рустикальные термостатические клапаны не позволяют регулировать температуру, установленная температура останется зависимой от температуры отопительной воды.
Летом рекомендуется полностью открывать клапаны (на 5), чтобы уберечь их механизм. Тем не менее, положение 5 следует использовать экономно, поскольку оно приводит к максимальному нагреву радиатора, в то время как обогрев помещения противоречит энергосбережению.
| Должность | Температура ( градусы Цельсия ) | Рекомендация |
|---|---|---|
| * | 7,5 | Без мороза |
| 1 | 12 | Подвал, лестница, постирочная |
| 2 | 15 | Вестибюль |
| • | 16 | Коридор |
| • | 17 | спальная комната |
| 3 | 18 | Детский номер |
| • | 19 | Приготовлено |
| • | 20 | Гостинная |
| 4 | 21 год | Ванная комната |
| 5 | Максимум | Лето (при выключенном котле) |
| Температура пяти положений термостатического клапана с механической головкой может быть неправильной.  | ||
| Должность | Температура ( градусы Цельсия ) | Рекомендация |
|---|---|---|
| * | 6 | Без мороза |
| • | 12 | Подвал, подъезд |
| 1 | 15 | Нежилое помещение, постирочная, льготный |
| 2 | 17 | Прихожая, коридор |
| • | 18 | спальная комната |
| 3 | 19-20 | Приготовлено |
| • | 20–21 | Пребывание в детской комнате |
| 4 | 22 | Ванная комната |
| 5 | 25 |
Электронные смесители
Электронный и цифровой термостатический клапан под названием Rondo Honeywell Station с кнопками регулировки и аналоговой полосой отображения температуры.
Некоторые термостатические клапаны оснащены электронной головкой, которая обеспечивает лучшую точность благодаря различным функциям:
- корректировка с точностью до половины градуса,
- корректировка с точностью до десятых долей градуса,
- возможность программирования временных интервалов.
- например, недельное программирование на выходные.
Эти смесители можно запрограммировать с помощью головки смесителя, через батарейный отсек или с помощью компьютера с USB-ключом.
Распространенные ошибки
В незанятом помещении, где клапаны установлены на * (защита от замерзания), установка их на 5 вместо 3 или 4 не повысит температуру в помещении. Фактически, термочувствительный зонд измеряет значительную разницу температур между его уставкой и температурой окружающей среды уже на 3, клапан уже будет широко открыт.
Точно так же в помещении, которое временно слишком жарко, например, из-за солнечного света, установка клапана на 1 вместо 2 или 3 ничего не изменит, потому что клапан уже будет закрыт на 2.
Наконец, если в комнате, где температура обычно достаточна с настройкой 3, однажды случится, что будет слишком холодно, установка крана на 4 ничего не изменит. Действительно, клапан уже будет открыт настежь. Проблема в этом случае возникает из-за центрального регулятора, который отправляет слишком холодную воду (или ее недостаточно) в радиатор.
В этих трех случаях существует риск постоянного перегрева или недогрева комнаты после этого, если настройки не будут исправлены.
Примечания и ссылки
- ↑ a b c и d « Термические правила и постановления » , на сайте www.acr-regulation.com (по состоянию на 19 декабря 2016 г. )
- ↑ JORF п о 63 от 16 марта 2005 страница 4518 текст п о 88 Мнения , касающиеся утверждения и отмены NOR стандартов: INDI0510010V https://www.legifrance.gouv.fr/affichTexte.do?cidTexte=JORFTEXT000000444280
- ↑ a b c и d XPair , « Традиционных термостатических клапанов уже недостаточно » , на XPair.com ,(по состоянию на 19 декабря 2016 г. ) .
- ↑ « Климатические регуляторы и регулировка кривых нагрева » , на сайте www.energieplus-lesite.be (проверено 22 декабря 2016 г. )
- ↑ http://energie.wallonie.be/servlet/Repository/COURBES.PDF?IDR=393
- ↑ a и b Energy-environment, « Правильное использование термостатического клапана » , на сайте www.energie-environnement.ch (по состоянию на 6 ноября 2014 г. )
- ↑ « Les циркуляторов » , на www.energieplus-lesite.be (проверено 20 декабря 2018 г. )
- ↑ (in) « Максимальная экономия на старых централизованных отопительных установках — ecothermo.it » на ecothermo.it (по состоянию на 7 августа 2020 г. ) .
- ↑ a b c d и e Heimeier (через sanidel.be), Термостатические головки, стр. 5, 2010-10-20
- ↑ a b и c « Термостатический клапан » на L’Energie Tout Compris.fr (по состоянию на 19 декабря 2016 г. ) .
- ↑ Термостатические клапаны , Данфосс (страница проверена 18 сентября 2016 г.).
- ↑ Правильно используйте термостатический клапан , Cantonal Energy and Environment Services франкоязычной Швейцарии (страница проверена 18 сентября 2016 г.)
- ↑ а и б http://www.energie-environnement.ch/conseils-de-saison/97-bien-user-la-vanne-thermostatique
- ↑ a b c и d energieplus-lesite.be Архитектуры и климата Католического университета Лувена , Термостатические клапаны — Общие ошибки при обращении , доступ 17 апреля 2014 г.
) .
5, 2010-10-20Внешние ссылки
- Термостатический клапан на energie-environnement.ch
- Отличие термостатического клапана от обычного смесителя (анимация)
- Установка термостатического клапана или термостатического клапана радиатора
Отопление, вентиляция и кондиционирование | |
|---|---|
| Основные концепции | Скорость смешивания ( дюймы ) · Закрытые и закрытые · Физическое тепло · Механический компрессор · Температурный комфорт · Конвекция · Разбавление · Потребление энергии в быту ( дюйм ) · Динамика жидкости · Энтальпия · Энтальпия изменения состояния · Тепловой насос и цикл охлаждения (дюйм) · Влажность · Проникновение · Контроль шума (en) · Взвешенные частицы · Давление водяного пара · Психрометрия · Термическое отслоение (en) · Термодинамика · термопечать · термотрансфер |
| Технология | Барьер воздуха (в) · Автономное здание · Антифриз · Солнечный коллектор · Центральный Солнечные батареи · Центральное отопление · Электрическое отопление · Охлажденные балки (в) · Охлажденная вода (в) · Кондиционер · Воздух естественно холодной воды · Кондиционирование автомобиля · солнечной охлаждение · Постоянный объем воздуха (дюйм) · Специальная система наружного воздуха (дюйм) · Регулируемая вентиляция ( дюйм ) · Вытесняющая вентиляция ( дюйм ) · Вентиляция с рекуперацией энергии ( дюйм ) · Принудительное воздушное отопление · Принудительный газовый поток (en) · Свободное охлаждение · Пассивный корпус · гидроника (ен) · хранения льда кондиционер (ен) · Тепловая инерция · термоизоляторы · теплоизоляция · Кухонная вентиляция (EN) · Система охлаждения · Смешанный режим вентиляции (ен) · микропроизводство (в) · Природные вентиляция (в) · парах · напольного нагрев · Radiant охлаждение (в) · Radiant · смягчение Радона (в) · воздухе рекуперация тепла оборудования несвежего · поглощения газа Холодильник · Refrig парокомпрессионный испаритель · Охлаждение · Возобновляемое тепло ( дюйм ) · Обновление воздуха в помещении · Тепловая сеть · Сеть охлаждения · Солнечное тепло воздуха (дюйм) · Солнечное отопление · Пассивная система охлаждения · Распределение воздуха под полом ( дюйм ) · Регулируемый объем воздуха (дюйм) · Переменный объем хладагента · Вентиляция |
| Составные части |
|
| Контроль и измерение | Измеритель расхода воздуха (en) · Aquastat (en) · BACnet · Скорость подачи чистого воздуха (en) · Датчик газа (en) · Монитор энергии в доме (en) · Humidistat (en) · Система управления HVAC (en) · Автоматизация зданий · LonWorks · значение отчетности минимальная эффективность · OpenTherm (в) · Программируемый термостат связи (в) · Программируемый термостат (в) · Psychrometrics · температура в помещении (в) · аэродверь испытания · термостат · смарт — термостат · термостатический клапан |
| Профессии и услуги | Архитектурная акустика · Архитектурное проектирование (еп) · Архитектурный Технолог (еп) · информационное моделирование здания · Строительные услуги инженерно (еп) · Глубокое Модифицированная энергии (еп) · Канальные испытания утечки (EN) · Балансировка (гидравлика) · Климатическое инжиниринг · Машиностроение · Очистка кухонных вытяжек (en) · Механические, электрические и водопроводные (en) · Рост, оценка и устранение плесени (en) · Утилизация хладагента (en) · Тестирование, регулировка, балансировка (en) |
| Здоровье и безопасность | Летучие органические соединения · Загрязнение помещений · Синдром больного здания · Пассивное курение |
| Смотрите также | Справочник ASHRAE (en) · Строительная наука (en) · Противопожарная защита |
<img src=»//fr.
wikipedia.org/wiki/Special:CentralAutoLogin/start?type=1×1″ alt=»» title=»»>
Термостатические клапаны Comap с фиксированным и регулируемым KV
ТОВАР ДНЯ
РАСПРОДАЖА
Посмотреть все
Запрос счета
Есть готовый запрос — отправьте нам в любом формате!
Отправить
Главная Клапаны термостатические
Термостатические клапаны М28 Термостатические клапаны М30
Для вашего удобства воспользуйтесь фильтром по подбору термостатического клапана!
В карточке каждой модели вы найдете размеры с характеристиками доступные для заказа! Просто нажмите на интересующую вас модель термостатического клапана!
Сортировать:
Товаров на странице:
51015204080100
Товар
Параметры
Цена
Кол-во
Купить
R808 угловой термостатический клапан фиксированный KV
R809 прямой термостатический клапан с фиксированным KV
R808E угловой термостатический клапан с фиксированным KV
R808704
R809E прямой термостатический клапан с фиксированным KV
R809704
R809Q прямой термостатический клапан с фиксированным и увеличенным KV
R809604Q
R807 осевой термостатический клапан с фиксированным KV
R807E осевой термостатический клапан с фиксированным KV
R807704
R807Q осевой термостатический клапан с фиксированным и увеличенным KV
R807604Q
R807EB осевой термостатический клапан с фиксированным KV и двойным кольцом
R807704B
R806 трехосевой термостатический клапан с фиксированным KV
R806Q трехосевой термостатический клапан с фиксированным и увеличенным KV
R806604Q
R808B угловой термостатический клапан с ФИКСИРОВАННЫМ KV и двойным кольцом
R808604B
R808EB угловой термостатический клапан с фиксированным KV и двойным кольцом
R808704B
R809B прямой термостатический клапан с фиксированным KV и двойным кольцом
R809604B
R809EB прямой термостатический клапан с фиксированным KV и двойным кольцом
R809704B
R809C прямой термостатический клапан 1/2″ с фиксированным KV и угловой насадкой
R809604C
R809EC прямой термостатический клапан НР с фиксированным KV и угловой насадкой
R809704C
R809CQ прямой термостатический клапан с фиксированным увеличенным KV
R809604QC
R858 угловой термостатический клапан РЕГУЛИРУЕМЫЙ KV
R858B угловой термостатический клапан с РЕГУЛИРУЕМЫЙ KV и двойным кольцом
R858624B
R858E угловой термостатический клапан РЕГУЛИРУЕМЫЙ KV
R858724
R859 прямой термостатический клапан РЕГУЛИРУЕМЫЙ KV
R859B прямой термостатический клапан РЕГУЛИРУЕМЫЙ KV и двойное кольцо
R859624B
R859E прямой термостатический клапан РЕГУЛИРУЕМЫЙ KV
R859724
R857 осевой термостатический клапан РЕГУЛИРУЕМЫЙ KV
R857624
R857EB осевой термостатический клапан РЕГУЛИРУЕМЫЙ KV и двойным кольцом
R857724B
R859C прямой термостатический клапан РЕГУЛИРУЕМЫЙ KV и угловой насадкой
R859624C
R804 угловой термостатический клапан ФИКСИРОВАННЫЙ KV
R808 угловой термостатический клапан фиксированный KV
R809 прямой термостатический клапан с фиксированным KV
R808E угловой термостатический клапан с фиксированным KV
R808704
R809E прямой термостатический клапан с фиксированным KV
R809704
R809Q прямой термостатический клапан с фиксированным и увеличенным KV
R809604Q
R807 осевой термостатический клапан с фиксированным KV
R807E осевой термостатический клапан с фиксированным KV
R807704
R807Q осевой термостатический клапан с фиксированным и увеличенным KV
R807604Q
R807EB осевой термостатический клапан с фиксированным KV и двойным кольцом
R807704B
R806 трехосевой термостатический клапан с фиксированным KV
R806Q трехосевой термостатический клапан с фиксированным и увеличенным KV
R806604Q
R808B угловой термостатический клапан с ФИКСИРОВАННЫМ KV и двойным кольцом
R808604B
R808EB угловой термостатический клапан с фиксированным KV и двойным кольцом
R808704B
R809B прямой термостатический клапан с фиксированным KV и двойным кольцом
R809604B
R809EB прямой термостатический клапан с фиксированным KV и двойным кольцом
R809704B
R809C прямой термостатический клапан 1/2″ с фиксированным KV и угловой насадкой
R809604C
R809EC прямой термостатический клапан НР с фиксированным KV и угловой насадкой
R809704C
R809CQ прямой термостатический клапан с фиксированным увеличенным KV
R809604QC
R858 угловой термостатический клапан РЕГУЛИРУЕМЫЙ KV
R858B угловой термостатический клапан с РЕГУЛИРУЕМЫЙ KV и двойным кольцом
R858624B
R858E угловой термостатический клапан РЕГУЛИРУЕМЫЙ KV
R858724
R859 прямой термостатический клапан РЕГУЛИРУЕМЫЙ KV
R859B прямой термостатический клапан РЕГУЛИРУЕМЫЙ KV и двойное кольцо
R859624B
R859E прямой термостатический клапан РЕГУЛИРУЕМЫЙ KV
R859724
R857 осевой термостатический клапан РЕГУЛИРУЕМЫЙ KV
R857624
R857EB осевой термостатический клапан РЕГУЛИРУЕМЫЙ KV и двойным кольцом
R857724B
R859C прямой термостатический клапан РЕГУЛИРУЕМЫЙ KV и угловой насадкой
R859624C
R804 угловой термостатический клапан ФИКСИРОВАННЫЙ KV
- Пред.
- 1
- 2
- След.
Термостатический клапан — какой у него принцип работы?
Основная функция устройства радиатора заключается в том, чтобы отводить от двигателя внутреннего сгорания тепло непосредственно в атмосферу. Посредством данной процедуры происходит и охлаждение жидкости, которая проходит сквозь данное устройство. Для того, чтобы максимально эффективно обеспечить данный процесс следует монтировать устройство в том месте, где он будет лучше всего обдуваться посредством набегающего потока воздуха в периоды непосредственного передвижения автомобиля. Таковым местом является передняя часть автомобиля за радиаторной решеткой.
- 1. Как работает термостатический клапан
- 2. Регулировка термостатического клапана
- 3. Эксплуатация термостатического клапана
Эксплуатация термостатического клапанаТогда, когда даже двигатель автомобиля располагается сзади, устройство радиатора, зачастую, устанавливают на то же место, что и в обычных транспортных средствах. Циркуляция охладительной жидкости попросту протягивается непосредственно к двигателю внутреннего сгорания. Конструкции современных автомобилей могут иметь перед радиатором жалюзи. Такое приспособление перекрывает поток воздуха к радиатору в зимнюю пору, посредством чего будет происходить снижение отвода тепла, которое используется для обогрева салона.
Также существует и альтернатива в месте установки устройства. Довольно часто радиатор устанавливается вдоль боковой стенки. В таком случае поток набегающего воздуха будет подходить из воздухозаборников, которые устанавливаются в заднюю часть автомобиля на боковые стенки багажника.
Термостаты (радиаторные регуляторы температуры) являют собою устройства, которые обеспечивают выполнение двух очень важных функций: обеспечивают необходимую комфортную температуру в салоне; следят за тем, насколько хорошо проходит экономия тепловой энергии.
Установка термостата возможна на любом автомобильном радиаторе. Максимально комфортабельные условия будут достигаться посредством удержания определенной температуры воздуха. Устройство термоносителя начнет свою циркуляцию в самом радиаторе лишь при чрезмерном снижении температуры.
1. Как работает термостатический клапан
Важно сразу же определить, что основным устройством автоматического регулирования является термоэлемент. Внутри данного устройства располагается замкнутая емкость, которая является гофрированной – сильфон. В свою очередь данное устройство соединяется посредством штока термоэлемента с золотником регулирующего клапана. Сам сильфон заполняется посредством газообразного вещества, которое способно менять свое агрегатное состояние при воздействии температуры воздух. Если же температура воздуха снижается, то в сильфоне газ начнет конденсироваться, а давление и объем уменьшаться.
Именно поэтому сильфон будет растягиваться и перемещать золотник и шток клапана к стороне открытия.
Количество теплоносителя будет увеличиваться через прибор, а температура воздуха будет повышаться. В то время, когда температура воздуха будет способна превысить заданную величину, то жидкая среда начнет свое испарение, давление и объем газа увеличиваются, а сильфон сожмется, что будет ознаменовать перемещение штока с золотником в сторону закрытия клапана.
Если же устройство радиатора располагается в стесненных условиях для воздушного обмена, то применяется термоэлементы, которые имеют выносной датчик. Он являет своим устройством обычный термобаллон, который посредством капиллярной двухметровой трубки соединяется с сильфоном термоэлемента. Сама трубка наматывается на термобаллон, вследствие чего, при монтаже датчика, она вытягиваться на необходимую длину.
Все термостатические элементы будут иметь определенные ограничители в переделах температурных параметров как снизу, так и сверху. Все термоэлементы крепятся на клапане посредством специальной клипсы или накидной гайки, вследствие чего они могут надежно защищаться от несанкционированной перенастройки или демонтажа, путем установки особых защитных приспособлений на них.
2. Регулировка термостатического клапана
Основная функция, которая заключается в поддержании постоянного уровня температуры в системе охлаждения будет выполняться посредством устройства термостата, который, собственно говоря, и распределяет его движение по разным контурам, которые в автомобильной природе называются малым и большим кругом. Тем не менее, когда на улице просто неимоверная жара, поток будет направляться по большому кругу, в составную часть которого входит радиатор, для того, чтобы максимально эффективно отводить весь разогретый воздух. С целью удержания и поддержания постоянной непоколебимой температуры охладительной жидкости, необходимо использовать вентилятор или несколько таких устройств, которые будут иметь механический привод или электропривод.
Процесс внутренней регулировки клапанов производится в автоматическом режиме. Это является возможным лишь потому, что в системе существует термочувствительный элемент, который способен контактировать со смешанным потоком, а в зависимости от колебаний температуры смеси от заданного определенного значения, будет сжиматься или расширяться.
Именно это будет способствовать увеличению или уменьшению входных отверстий холодной или горячей воды.
3. Эксплуатация термостатического клапана
Устройство термостатического клапана монтируется, а следовательно и располагается на конвекторах и радиаторах. Оно предназначено для регулирования «комнатной» температуры. Такое устройство производит свою работу в автоматическом режиме, а конструктивно состоит из двух частей: корпуса клапана и чувствительного элемента.
Первый монтируется непосредственно на радиатор, или же на подающую трубу радиатора. Устройство чувствительного элемента устанавливается уже поверх корпуса клапана. Он способен иметь в своем арсенале дистанционный или встроенный датчик. Первый может пригодиться в том случае, когда радиатор будет располагаться непосредственно за крышкой, так как если производить монтаж на сам радиатор или в близь его, можно получить неточные значения комнатной температуры.
Сам чувствительный элемент может работать лишь посредством сильфонов, который заполняются газом.
При повышении температуры будет нагреваться газ, а вследствие чего и расширяться. Это приведет шток в движение, который располагается в самом корпусе клапана. В свою очередь будет снижаться расход воды через сам радиатор. Расстояние, которое заполняется между сильфоном и штоком, может быть изменено в следствии поворота чувствительного элемента, что также приведет к тому, что установка «комнатной» температуры изменится.
Сам корпус клапана может оснащиваться посредством ограничителя, который будет регулировать максимальный водный расход непосредственно через радиатор, что необходимо для того, чтобы обеспечить достаточное охлаждение воды даже в случаях, когда устройства термостата нуждается в максимальной подаче мощности тепла.
Что такое термостатические радиаторные клапаны?
Содержание
Руководство BestHeating по термостатическим радиаторным клапанам
Мы писали о них до – и есть вероятность, что вы с ними хорошо знакомы – но что такое термостатические радиаторные клапаны (ТРК) и как они работают?
В этом руководстве мы немного углубимся в мир TRV, рассмотрим, как ими управлять и почему вы можете найти их сбоку от радиаторов по всей Великобритании.
Это руководство BestHeating по термостатическим радиаторным клапанам.
Что нужно знать о термостатических радиаторных вентилях?
Термостатические радиаторные клапаны, вероятно, более известные как ТРВ, и их основная функция заключается в контроле температуры воздуха в помещении путем автоматической регулировки количества горячей воды, поступающей в радиатор, к которому они прикреплены.
TRV позволит вам лучше контролировать температуру в каждой комнате вашего дома, делая создание теплого и уютного пространства более эффективным и экономичным.
Если вы правильно настроите термостатический вентиль радиатора , это позволит вам создавать разные зоны отопления по всему дому, несмотря на то, что у вас есть только одна централизованная котельная система, обеспечивающая ваш основной источник тепла.
Короче говоря, TRV — это простой и доступный способ управления тепловой мощностью радиатора и температурой в помещении.
Как работает TRV?
Термостатический клапан радиатора является саморегулирующимся и работает, автоматически изменяя поток горячей воды, поступающей в ваш радиатор в любой момент времени.
Это довольно простой для понимания механизм, состоящий из двух основных частей — головки клапана и корпуса клапана, при этом головка (как и следовало ожидать) расположена поверх корпуса.
Когда температура в помещении начинает меняться, капсула в головке TRV либо расширяется, либо сжимается, автоматически перемещая штифт в корпусе клапана, что приводит к открытию или закрытию клапана.
Если температура в вашей комнате упадет слишком низко, капсула сожмется и вытянет штифт; позволяя большему количеству горячей воды попадать в радиатор и повышать его температуру.
Наоборот, если в помещении становится слишком жарко, расширение той же капсулы приведет к тому, что штифт закроет клапан и уменьшит количество горячей воды.
Капсулы в термостатических радиаторных клапанах приводятся в действие с помощью металлической пружины, заполненной воском или жидкостью, при этом тип жидкости считается лучшим и наиболее устойчивым при регулировании температуры.
Одним из основных преимуществ жидких TRV является то, что они гораздо лучше реагируют на колебания температуры, чем их восковые собратья.
Воск может довольно медленно расширяться и сжиматься, в то время как жидкие TRV изменяют поток воды в радиатор значительно быстрее – это также отражается на цене обоих вариантов.
Сколько стоит термостатический радиаторный вентиль?
Стандартная пара TRV обойдется вам примерно в 20 фунтов стерлингов , независимо от того, покупаете ли вы их в нашем магазине или решите купить их в другом месте.
Как и в большинстве случаев, цены варьируются в зависимости от стиля клапана радиатора, который вы хотите купить, а в случае с термостатическими клапанами — от того, наполнены ли они жидкостью или воском.
Но стоимость одних только TRV не совсем точно отражает, сколько эти радиаторные клапаны обойдутся вам, особенно если учесть затраты на установку, поэтому важно посмотреть, за что вам, возможно, придется заплатить, чтобы добавьте немного к вашему радиатору.
Установка любого нового клапана радиатора может означать, что вам необходимо слить воду из системы отопления – частично или полностью – поэтому, если вам нужно сделать это по какой-либо другой причине, вероятно, самое время установить TRV на ваши радиаторы.
Опорожнение системы и установка TRV на каждый радиатор – скажем, их около 10 всего – должно стоить около 350 фунтов стерлингов , если инженер также поставит клапаны, так как это работа, которая, вероятно, будет занять весь день.
Если вам нужно установить только одну пару клапанов, инженер, вероятно, просто заморозит трубопровод и добавит термостатические радиаторные клапаны к радиатору. Это обойдется вам (включая цену TRV) примерно в 9 долларов.0007 120 фунтов стерлингов – или любая другая ставка за полдня работы там, где вы живете.
Стоит ли покупать термостатические радиаторные вентили?
Возможно, сейчас вы сидите и размышляете про себя: «У меня уже есть термостат, который управляет отоплением, так зачем мне покупать набор термостатических клапанов для радиаторов?» .
Но прелесть TRV в том, что вы можете установить различную температуру в любой комнате вашего дома, а это означает, что вам не нужно выполнять утомительную задачу по регулировке комнатного термостата, когда становится слишком жарко или слишком холодно.
Например, если ваша текущая система включает в себя централизованный котел, который обеспечивает тепло и горячую воду, и у вас есть одностенный термостат, скорее всего, вы отапливаете незанятые помещения.
Учитывая, что более половина энергии в вашем доме используется для отопления и горячего водоснабжения, если вы объедините TRV с полным набором контроллеров отопления , включая таймеры и комнатные термостаты, вы сможете существенно сэкономить на общая стоимость отопления.
Экономия энергии с помощью термостатических радиаторных клапанов оценивается на уровне 40% ; однако эти цифры зависят от многих переменных, включая эффективность радиатора, изоляцию и место установки TRV.
Вся хитрость заключается в том, как вы «зонируете» систему отопления вашего дома.
У большинства людей температура в гостиной установлена на комфортный 21-22 °C – таким образом, когда они устраиваются на ночь перед очками, им хорошо и уютно.
Но в спальне, где отопление включено более чем на 20 градусов, будет слишком душно даже для самого холодного человека, и здесь TRV вступает в свои права.
Управление этими различными зонами в вашем доме позволяет повысить эффективность отопления. Установка для каждого помещения отдельной температуры сэкономит вам деньги, и никогда не будет времени, когда вы без необходимости нагреваете пространство, которое не используется.
Могу ли я установить TRV в каждой комнате?
Строительные нормы гласят, что системы отопления в жилых домах имеют минимальный набор средств управления.
Для системы, в которой используется комбинированный (комбинированный) бойлер , это делается с помощью таймера или комнатного термостата, а различные настройки обогрева отдельных помещений обычно достигаются с помощью TRV.
Стандартная практика заключается в том, чтобы оставить один радиатор без установленного термостатического клапана радиатора и оставить этот прибор постоянно включенным.
Если ваш котел оснащен расходомером, который определяет, когда все вентили вашего радиатора закрыты, вы можете установить TRV на каждый радиатор, если хотите.
Вы можете оставить любой радиатор без ТРВ, но для вас имеет смысл выбрать радиатор в помещении с настенным термостатом.
Поскольку ваш основной термостат отопления напрямую связан с вашей системой котла — связь, которую вы будете использовать для включения или выключения отопления — наличие TRV в том же помещении будет означать, что они будут бороться за контроль над тем, насколько горячим или холодным ваш комната будет – в результате чего-то вроде Термо-Спат .
В этом случае вы можете включить свой настенный термостат, чтобы избавиться от холода в помещении, только чтобы обнаружить, что термостатический клапан на ближайшем радиаторе расширяется, перекрывая подачу горячей воды к радиатору, охлаждая комнату. и превращая все это в бессмысленное занятие и пустую трату времени.
Это одна из причин, по которой термостат котла часто можно найти в коридоре дома.
В этом помещении, которое очень редко нагревается до постоянной температуры, есть смысл оставить свой радиатор ТРИ свободным.
В конце концов, прихожая обычно представляет собой проход между нижним и верхним этажами и чаще всего представляет собой пространство, не требующее большого количества отопления.
Маловероятно, что вы проведете там много времени — если только у вас нет огромного декадентского пространства — поэтому отсутствие здесь TRV будет означать, что другие помещения могут воспользоваться всеми преимуществами — вместо этого установите радиатор в прихожей с ручным клапаном. будет означать, что вы можете настроить его мощность в соответствии с погодой в этот день.
Если у вас есть настенный или комнатный термостат, который регулирует мощность вашей котельной системы в помещении, в котором вы проводите много времени (например, в гостиной или кухне-столовой), возможно, не рекомендуется устанавливать здесь TRV, и если вы уже есть один в этом месте, возможно, стоит потратить время на его удаление и вместо этого подключить простой ручной клапан.
Проблемы с термостатическим клапаном радиатора
Несмотря на то, что они могут оказаться довольно удобными элементами комплекта, TRV относительно примитивны, особенно по сравнению с более новыми умные устройства управления отоплением , доступные на рынке.
Их простота, тем не менее, означает, что не должно быть слишком сложно диагностировать какие-либо проблемы, если они начнут подводить вас, что они иногда имеют тенденцию делать.
Наиболее распространенная и регулярно возникающая проблема с термостатическим клапаном радиатора заключается в том, что клапан или головка клапана начинает заедать или заедать.
Они останутся открытыми или закрытыми и могут произойти, если настройка клапана не изменялась в течение некоторого времени, например, в конце долгого жаркого лета.
Это довольно простое решение, которое не должно привести к тому, что вам придется расстаться с дополнительными деньгами, при условии, что штифт в клапане не вышел из строя, а головка клапана не является полностью неподвижной.
Что вам нужно сделать, так это повернуть TRV на максимальное значение — это обычно отображается как цифра 5 — чтобы полностью открыть клапан, а затем снять верхнюю часть TRV, открутив большое регулировочное колесо прямо над хвостовиком радиатора ( это должно быть довольно легко сделать и, скорее всего, для этого не потребуется гаечный ключ).
После удаления вы должны увидеть маленький металлический штифт, который обычно перемещается вверх и вниз.
Если он немного тугой и мешает правильному открытию клапана, просто распылите на него надежное средство WD40 и несколько раз поработайте вверх-вниз, чтобы попытаться немного его ослабить. .
Если со штифтом все в порядке, возможно, вышел из строя восковой или жидкостный картридж в верхней части TRV, и вам необходимо приобрести новую головку термостатического клапана радиатора.
Если штифт в клапане не сдвинется с места, забудьте об этом, вам нужно будет купить новый комплект, и вам нужно будет слить воду из вашей системы отопления .
Мой TRV не работает должным образом
Если вам когда-либо кажется, что ваш TRV работает неправильно, эти проблемы обычно можно устранить с помощью небольших корректировок.
Иногда может случиться так, что из-за сквозняка TRV считает, что в вашей комнате холоднее, чем на самом деле — это особенно часто встречается, если у вас есть дверь рядом с радиатором.
И наоборот, TRV может быть заблокирован предметом мебели, поэтому воск или жидкость, определяющая, когда штифт поднимается и опускается для регулировки температуры, не смогут работать правильно.
Поэтому важно убедиться, что вы делаете все возможное, чтобы обеспечить правильное расположение вашего TRV и отсутствие чрезмерного влияния других факторов, которые мешают ему работать наилучшим образом.
Как показано на изображении выше, эта крышка радиатора, возможно, препятствует оптимальной работе TRV, поскольку она блокирует любую тягу или поток воздуха к клапану, что может привести к неправильной работе клапана и отсутствию нагрева помещения ну как вам угодно.
В этом случае вам может потребоваться провести несколько отдельных тестов, чтобы убедиться, что вы получаете горячие и удобные радиаторы, когда крышка на месте.
Хотите верьте, хотите нет, но наиболее распространенная причина неправильной работы термостатического клапана радиатора заключается в том, что он был установлен на неправильный номер или полностью отключен.
Клапаны настраиваются путем поворота ручки управления в нужное положение для достижения желаемой температуры в помещении – против часовой стрелки для увеличения и по часовой стрелке для уменьшения.
Теперь нагрев помещений может занять некоторое время, поэтому установка правильной температуры в вашем TRV – это не ночной процесс, на это может уйти несколько дней.
Для этого полностью откройте вентиль, включите отопление и дайте ему поработать некоторое время, чтобы убедиться, что оно стабилизировалось. Если в этот момент вы чувствуете, что в вашей комнате слишком жарко, уменьшите TRV на одну отметку, а затем снова проверьте температуру на следующий день.
Если вы чувствуете, что в вашей комнате стало слишком холодно, просто отвинтите вентиль на одну отметку и повторяйте этот процесс до тех пор, пока температура не станет правильной и комфортной.
Что означают цифры на TRV?
Вопреки распространенному мнению, цифры на вашем TRV не отражают конкретную температуру в помещении, потому что, как я уже упоминал, температура, при которой работает клапан, зависит от температуры воды, воздушного потока вокруг клапана, размера комнаты и потери тепла в этом помещении через стены, окна и полы.
Таким образом, для достижения одинаковой температуры в разных комнатах нередко используются очень разные настройки.
Если у вас есть комната, отапливаемая двумя отдельными радиаторами, два TRV будут взаимодействовать, конкурируя между собой за то, насколько жарко или прохладно в комнате.
Если у вас есть это в любом месте, это может быть немного неудобно, но вы всегда должны начинать с клапанов с соответствующими настройками.
Затем, если вы обнаружите, что температура неравномерна, попробуйте отрегулировать настройки клапана в самой холодной части помещения. Если у вас есть это право — и, как я уже сказал, это может быть непросто — TRV можно отрегулировать вместе, и вы должны легко достичь оптимальной температуры в этом пространстве.
Что нужно помнить о термостатических клапанах
В завершение я просто решил дать вам краткий обзор того, что вам нужно помнить о термостатических радиаторных клапанах –
- TRV чувствуют температуру воздуха вокруг радиатора и регулируют тепло вывод соответственно.
- Они могут быть заполнены воском или жидкостью и будут расширяться или сжиматься в зависимости от температуры окружающей среды в помещении.
- Чтобы обеспечить их правильную работу, важно убедиться, что они не заблокированы мебелью и занавесками.
- Вы можете рассчитывать заплатить около фунтов стерлингов 20-30 за хорошее соотношение цены и качества TRV.
- Вы можете установить его самостоятельно или доверить это профессионалу.
- Они МОГУТ и БУДУТ помочь вам сэкономить деньги, если вы будете использовать их с умом.
- Вероятно, вам не следует использовать их в ванных комнатах и уж точно не следует размещать их в одной комнате с термостатом котла.
- У нас есть удивительный ассортимент термостатических радиаторных клапанов на BestHeating.com
Итак, вот, это было наше краткое руководство по TRV и тому, как максимально использовать их вместе с вашим новым радиатором. Надеюсь, вы узнали то, что вам нужно. До следующего раза…
Джон Лоулесс
Джон обучался журналистике, прежде чем попал в команду консультационного центра BestHeating. Он использует свои журналистские навыки, чтобы тщательно исследовать темы отопления и сообщать вам последние новости и взгляды на все, что связано с домашним отоплением. Он также победит вас в любом виде спорта, в котором используется кий!
Как работают термостатические радиаторные клапаны
Если у вас есть термостатические радиаторные клапаны (ТРВ) и вы хотите знать, как извлечь из них максимальную пользу, или если вы планируете инвестировать в некоторые из них, вот подробное руководство по TRV, как они работают и как их исправить, если что-то пойдет не так.
Что такое трв?
Термостатические радиаторные клапаны (ТРВ) — это простой и недорогой способ раздельного регулирования температуры воздуха в отдельных комнатах вашего дома. Основное преимущество термостатических радиаторных клапанов заключается в том, что они автоматически обеспечивают контроль температуры в помещении и помогают более эффективно обогревать помещение, что экономит ваши деньги на счетах за отопление — ЕСЛИ вы правильно их настроите.
Что такое радиаторный клапан
Если у вас есть термостатические радиаторные клапаны или TRV, вы обычно найдете их сбоку от радиаторов. Клапан управления радиатором выглядит как цилиндрический циферблат с цифрами от 0 до 6, который можно поворачивать вручную. При правильной настройке радиаторные клапаны позволяют вам иметь один централизованный котел, обеспечивающий тепло с разным уровнем тепла в разных комнатах вашего дома.
TRV состоит из двух частей; головка термостатического клапана (с циферблатом) и корпус клапана под ним, который крепится к трубе, идущей от котла и идущей к радиатору.
Как работают термостатические радиаторные клапаны?
В зависимости от того, как вы отрегулируете клапан, он регулирует поток воды, поступающей в ваш радиатор из бойлера.
При нагревании помещения капсула в головке клапана расширяется, что приводит к перемещению штифта в корпусе клапана, что приводит к его закрытию, что означает, что в радиатор поступает меньше горячей воды. По мере того, как комната затем охлаждается, капсула в головке снова сжимается, вытягивая штифт из корпуса клапана, позволяя горячей воде снова попасть в радиатор.
Два типа конструкции TRV
Термостатические радиаторные клапаны бывают двух основных конструкций: с восковой или жидкостной капсулой.
- Жидкостная конструкция TRV
Жидкостный термостатический радиаторный клапан является технически более эффективной моделью, так как жидкость более чувствительна к изменениям комнатной температуры, чем парафин. Это означает, что ваша комната нагревается быстрее.
- Восковая конструкция TRV
Восковая капсула в старых TRV медленнее расширяется и сжимается в зависимости от комнатной температуры и, следовательно, дешевле.
Сколько стоит термостатический вентиль радиатора?
Стандартные TRV будут стоить около 10–30 фунтов стерлингов каждый. Умный TRV может стоить намного дороже, начиная с 50 фунтов стерлингов.
Почему термостатические радиаторные вентили — хорошая идея?
TRV помогают экономить энергию и деньги
Потенциал энергосбережения термостатических радиаторных клапанов является их основным преимуществом. Если вы правильно настроите свои TRV, вы сможете контролировать температуру в отдельных помещениях и сэкономить деньги, избегая перегрева, обычно вызываемого ручными клапанами.
Цифры на клапане относятся к температуре радиатора?
Нет. Цифры на термостатическом клапане указывают температуру в помещении, а не рад. Большинство людей понимают это неправильно, так что не волнуйтесь, если вы ошиблись!
Суть TRV в том, что он определяет температуру окружающей среды в конкретном помещении, в котором он находится, и, следовательно, пропускает более или менее горячую воду из котла в соответствующий ему радиатор.
Какой номер настройки означает какую температуру?
Ниже приведено приблизительное значение температуры в помещении, обозначенное номером настройки:
- 0 = Выкл.
- * = 7°С
- 1 = 10°С
- 2 = 15°С
- 3 = 20°С
- 4 = 25°С
- 5 = 30°С
Какая оптимальная настройка для моего радиатора?
Не включайте радиаторы до 11 (ну 6) зимой! Идеальная настройка на самом деле 2 или 3. Так что установите ее там, оставьте, и вы будете приятно удивлены, что она отлично справляется со своей задачей. Все что больше — пустая трата времени.
Что такое интеллектуальные TRV?
Интеллектуальные термостатические радиаторные клапаны представляют собой электронные термостаты, которыми вы можете дистанционно управлять, чтобы контролировать температуру в ваших отдельных комнатах и регулировать ее со своего смартфона. Со всем этим дополнительным контролем они явно дороже, чем традиционные TRV!
Как починить термостатические клапаны
Проблемы с термостатическими клапанами возникают редко, но с ними можно столкнуться.
Вот краткое изложение возможных проблем и способов их устранения:
Мой термостатический вентиль радиатора застрял
Залипание клапана, вероятно, является наиболее распространенной проблемой, с которой вы сталкиваетесь при использовании TRV. Независимо от того, застрял ли он в открытом или закрытом положении, это вызывает настоящие хлопоты. Обычно вы обнаружите, что он застрял после длительного периода отсутствия регулировки — либо после долгой холодной зимы, либо после долгого жаркого лета.
Как это исправить:
1. Установите TRV на максимальное значение.
2. Вручную открутите гайку для снятия термостата. Под ним находится поршень, который в этот момент обычно пружинит, и вы сможете плавно толкать его вниз и снова вверх (в идеале).
3. Возьмите баллончик WD40 и распыляйте немного, пока поршень снова не начнет двигаться плавно.
4. Если поршень не ослабляется, вам придется заменить TRV.
Как этого избежать:
Поддерживайте свой TRV в отличном состоянии, время от времени смазывая поршень клапана WD40 – возможно, раз в год перед большим включением отопления. Это защитит его от прилипания.
Термостатический клапан не включается или не выключается
Если поршень движется плавно, но ваш TRV не работает, скорее всего, его компоненты изношены или сломаны. Это более вероятно, если это старый TRV, поэтому замените его на новый.
Как этого избежать:
Возможно, вентиляционные отверстия головки клапана забиты пылью и другим мусором. Когда это происходит, воздух препятствует попаданию воздуха в капсулу с жидкостью или воском (что искажает показания). Так что делайте ежегодные проверки и очищайте от пыли или мусора.
Комната недостаточно теплая
TRV должны быть расположены в месте свободного движения окружающего воздуха, чтобы он мог правильно контролировать температуру воздуха, TRV, которые расположены в закрытых помещениях или за длинными шторами, могут страдать от преждевременного закрытия, что не позволяет комнате достичь его идеальная температура.
Расположение TRV
Очевидно, что TRV должны быть установлены на входе или выходе из радиатора, более старые TRV имели стрелку направления, указывающую направление потока, с которым они работают, если TRV был установлен с неправильным направлением потока можно было услышать неприятный стук в направлении, когда клапан пытался закрыться. Современные TRV являются двунаправленными, что означает, что они будут работать правильно независимо от направления потока.
TRV должны быть установлены на каждом радиаторе, кроме эталонного радиатора или радиатора в том же месте, что и комнатный термостат. Важно, чтобы эталонный радиатор контролировался только клапанами крыльчатки и позволял комнатному термостату правильно управлять всей системой отопления.
TRV не следует устанавливать на все радиаторы, если между подачей и обраткой не установлен подходящий системный байпас, а также подходящая системная блокировка, устройство, отключающее отопление после достижения заданной температуры, например, комнатный термостат.
установлены.
Мы уже в пути
Теплый, хорошо проветриваемый дом — это счастливый дом, поэтому, если вам нужна помощь в ремонте радиаторов, котла или сантехники, мы предлагаем разовый ремонт. Если вы хотите быть спокойны за маленькие сантехнические сюрпризы жизни, взгляните на нашу страховку на котел и страхование от поломок отопления.
Часто задаваемые вопросы
Стоит ли приобретать термостатические радиаторные вентили?
Безусловно. Вы можете установить комнатную температуру для отдельных комнат в вашем доме или собственности, что сделает их энергоэффективными и значительно сэкономит деньги.
На что должны быть настроены радиаторные термостаты?
Не включайте радиаторы до 11 (ну 6) зимой! Идеальная настройка — 2 или 3 (15–20°C). Так что установите его там, оставьте, и вы будете приятно удивлены, что он отлично справляется со своей задачей. Все что больше — пустая трата времени.
Какая температура 3 на радиаторе?
Ориентировочно, настройка «3» составляет около 20 градусов по Цельсию, что является довольно идеальной комнатной температурой – 18-21°C
Что такое термостатическая головка клапана радиатора?
Термостатическая головка клапана радиатора является действительно полезным дополнением к вашим домашним радиаторам, чтобы контролировать температуру в вашем доме.
Установить головки термостатических радиаторных клапанов на радиаторы горячей воды в вашем доме просто и быстро. Головки термостатических радиаторных клапанов позволяют лучше контролировать температуру в вашем доме, повышая энергоэффективность. Это позволяет сэкономить на отоплении дома, а также лучше защитить окружающую среду. Существует ряд типов продуктов для термостатических головок радиаторных клапанов по разумным ценам.
Термостатические головки радиаторов, ключевой элемент термостатического клапана радиатора
Что выбрать: ручные или цифровые головки термостатических клапанов?
Как работают термостатические головки радиаторных клапанов?
Головки термостатических радиаторных клапанов: замена и цена
Посмотреть наши решения Читать другую статью
Термостатические головки радиаторов, ключевой элемент термостатического вентиля радиатора
Возможно, вы слышали о термостатических вентилях радиатора, экономичном и энергосберегающем решении, которое вы можете установить на свои радиаторы дома.
Эти радиаторные клапаны помогут вам нагреть ваш дом до нужной температуры и при этом снизить ваши счета за отопление. Но знаете ли вы, что термостатические головки напрямую связаны с этими клапанами?
Головки термостатических клапанов установлены непосредственно на радиаторных клапанах. Термостатические головки цилиндрической формы состоят из нескольких частей. В сочетании с самим клапаном, который крепится к радиаторам горячей воды дома, головки клапанов позволяют регулировать температуру в вашем доме.
Небольшие устройства, часто окрашенные в белый цвет, хромированные или никелевые, с головками радиаторных клапанов, являются изящным дополнением к вашей домашней системе отопления. Давая вам больший контроль над температурой нагрева каждого радиатора в вашем доме (даже полотенцесушителя радиатора!), термостатические головки радиаторных клапанов оптимизируют отопление и энергоэффективность, а также вашу потенциальную экономию на счетах за отопление.
Кроме того, мы не должны забывать, что возможность эффективно контролировать уровень отопления в вашем доме обеспечивает более высокий уровень теплового комфорта через вашу систему центрального отопления.
Более того, более современные термостатические радиаторные клапаны и головки клапанов позволят вам запрограммировать отопление дома так, чтобы оно устанавливалось именно на ту температуру, которая вам нужна.
В целом, снижение потребления тепла означает снижение счетов за отопление – лучше для вас и лучше для окружающей среды.
Информация о Нетатмо
Чтобы еще больше оптимизировать использование тепла, почему бы не установить интеллектуальные термостаты Netatmo на радиаторы отопления вашего дома? Эти головки радиаторных клапанов позволяют дистанционно управлять, регулировать и программировать домашнее отопление прямо со смартфона или планшета. Оптимизируйте комфорт отопления дома, потребление энергии и экономьте на счетах за отопление!
Что выбрать: ручные или цифровые термостатические головки вентилей радиатора?
В целом существует два типа головок термостатических клапанов радиатора: ручные головки термостатических клапанов и более современные цифровые головки термостатических клапанов.
Головки ручных термостатических клапанов радиаторов
Как следует из названия, ручные термостатические головки клапанов радиаторов полностью нецифровые, поэтому их нельзя запрограммировать дистанционно для управления температурой отопления в вашем доме. Ручные термостатические головки радиаторных клапанов являются самыми дешевыми термостатическими головками радиаторных клапанов. Таким образом, они широко используются для управления отоплением дома.
Головки ручных термостатических клапанов радиаторов можно использовать для регулировки тепловой мощности радиатора. В общем, существует около 5 температурных положений (от 5 до 23 градусов по Цельсию), которые вы можете выбрать для регулировки отопления дома. Кроме того, часто есть настройка защиты от замерзания для самых холодных периодов погоды.
Ручные термостатические вентили для радиаторов очень легко установить на домашние радиаторы. Вы можете получить выгоду от более эффективного потребления энергии и экономии на счетах за отопление, и все это при небольших инвестициях в сами термостатические головки радиаторных клапанов.
Цифровые термостатические головки радиаторных клапанов
Более современные, менее распространенные и более дорогие цифровые термостатические головки радиаторных клапанов сочетают в себе преимущества ручных термостатических головок радиаторных клапанов с типом цифрового термостата, который вы обычно найти управление отоплением для всей комнаты.
С точки зрения управления температурой отопления в данном помещении, цифровые термостатические головки радиаторных клапанов предлагают вам более широкие возможности для регулировки и регулирования эффективности.
Цифровые термостатические головки радиаторных клапанов обеспечивают очень высокую точность, до полградуса разницы температур! Программирование цифровых термостатических головок радиаторных клапанов выполняется быстро и легко и может выполняться ежечасно или еженедельно, в зависимости от ваших температурных предпочтений.
Цифровые головки термостатических радиаторных клапанов позволяют дистанционно программировать отопление дома, даже если вы находитесь вне дома.
Представьте: вы можете запрограммировать температуру нагрева на нужный уровень, чтобы она была настроена для вас, когда вы вернетесь домой с работы или из отпуска! Кроме того, вы можете уменьшить нагрев, когда он не нужен.
Информация о Нетатмо
Вы слышали об интеллектуальных радиаторных термостатах Netatmo? Вы можете удаленно контролировать уровень нагрева с беспрецедентной точностью, комнату за комнатой.
Как работают термостатические головки радиаторных клапанов?
Головки термостатических клапанов работают вместе с самими клапанами. Жидкость внутри головок клапанов расширяется в зависимости от уровня нагрева в помещении. Головка клапана работает в соответствии с этим изменением температуры.
Расходы горячей воды затем регулируются для регулирования температуры нагрева от комнаты к комнате.
Снизив отопление всего на один градус, вы можете сэкономить около 7% на счетах за отопление! Таким образом, термостатические головки радиаторных клапанов являются удобным вариантом для обеспечения всесторонней эффективности.
Головки термостатических клапанов радиаторов: замена и цена
Головки термостатических клапанов радиаторов продаются по относительно низкой цене, что позволяет сэкономить на счетах за отопление за счет лучшего контроля температуры. Когда ваши термостатические головки радиаторных клапанов больше не работают, их можно заменить быстро и легко.
Помните, что вам нужно отсортировать замену только головок термостатических клапанов радиатора, а не всех термостатических клапанов радиатора.
Вы даже можете купить сменные головки отдельно от целых термостатических вентилей радиатора — просто убедитесь, что приобретаемые вами головки вентилей совместимы с имеющимися термостатическими вентилями радиаторов.
Термостатические головки радиаторных клапанов — удобное решение для снижения энергопотребления и уменьшения счетов за отопление.
Низкая покупная цена и современный тонкий дизайн (обычно в белом, хромированном или никелевом исполнении) делают эти устройства быстрым решением для оптимизации температуры отопления вашего дома.
Посмотреть наши решения
Та же тема
Все продукты — Фергюсон
ложь
категория
Нет подходящих результатов поиска
Ванная сантехника
(35490)
Отопление и охлаждение
(34005)
Запчасти и расходные материалы для сантехники
(27367)
Трубная арматура
(27186)
Освещение и вентиляторы
(18865)
Инструменты
(16810)
Клапаны
(12250)
Дворник
(9318)
Насосы
(9123)
Вешалки, распорки и крепления
(8962)
- Показать больше
торговая марка
Нет подходящего результата поиска
КОЛЕР
(6200)
Моэн
(3039)
ПРОФЛО®
(2677)
Джонс Стивенс
(2424)
Американский стандарт
(2325)
- Показать больше
jsp?/category/signature-hardware/_/N-zc3lcg&n=zbq4hc&sr=everywhere» data-right-content-url=»/cartridges/main/plpRedesign/ajaxPlpRightItems.jsp?/category/signature-hardware/_/N-zc3lcg&n=zbq4hc&sr=everywhere» data-category-url=»/category/signature-hardware/_/N-zc3lcg&n=zbq4hc&sr=everywhere»>Оборудование для подписи
(11793)
jsp?/category/ford-meter-box/_/N-zbqrn6&n=zbq4hc&sr=everywhere» data-right-content-url=»/cartridges/main/plpRedesign/ajaxPlpRightItems.jsp?/category/ford-meter-box/_/N-zbqrn6&n=zbq4hc&sr=everywhere» data-category-url=»/category/ford-meter-box/_/N-zbqrn6&n=zbq4hc&sr=everywhere»>Коробка счетчика Ford
(3401)
Компания Мюллер
(2732)
Victaulic
(2469)
Рим
(2373)
Термостатические вентили | Bola Systems
Термостатические клапаны являются обычной частью систем отопления или охлаждения. Они используются для контроля температуры — до защищают от ошпаривания , а также до снижают риск повреждения вашего котла из-за низкотемпературной коррозии. Таким образом, они сэкономят энергии и ваших затрат.
Их цель — поддерживать постоянную температуру. Смешивание горячей и холодной воды для обеспечения заданной температуры воды на выходе. Это трехходовой клапан, для работы которого не требуется электричество. Внутри клапана находится термостатический патрон в качестве управляющего элемента. Он работает по принципу теплового расширения материи . В физике это определяется как тенденция твердого тела изменять свои размеры в ответ на изменение температуры — при этом размеры тела изменяются, а большинство веществ расширяются при нагревании.
В случае термостатических клапанов тепловое расширение материала используется в биметаллическом элементе, в котором прочно соединены две металлические полоски с разными коэффициентами. При изменении температуры происходит заданное изменение размеров.
При повышении температуры на поршень (напорную иглу) термостатического клапана оказывается давление, и клапан закрывается. Наоборот, при понижении температуры размеры корпуса уменьшаются, плунжер клапана расшатывается и он снова открывается.
Термостатические клапаны различаются размером , типом резьбы, присоединительными размерами, пропускной способностью или возможностью замены картриджа. Они со временем изнашиваются и требуют замены; Вы можете приобрести термостатические картриджи для клапанов с фиксированной температурой в качестве общедоступной запасной части.
Как правило, в латунных вентилях с регулируемой температурой картриджи не подлежат замене. Вместо этого поставляются сменные комплекты. Весь сердечник клапана может быть восстановлен с помощью комплекта.
Рекомендуем ориентироваться на диапазон температур и температуру открытия — температура открытия та, при которой клапан начинает открываться. Однако полностью он открывается только при температуре на 10 °С выше.
Мы также различаем термостатические клапаны по назначению. Чугун/латунь с фиксированной температурой смешивания для отопления или заполнения котла горячей водой помогают защитить от низкотемпературной коррозии . Есть также латунные клапаны с регулируемой температурой для ГВС, где клапаны используются в основном для защиты от ошпаривания. И последнее, но не менее важное: есть клапаны с увеличенным расходом , которые используются для теплых полов .
Поскольку в каждом правиле есть исключения, вы также можете приобрести термостатический наполнительный клапан VTC422, который используется в качестве защиты котла на твердом топливе, но имеет регулируемую температуру .
Как описано выше, термостатические клапаны также делятся на фиксированные и регулируемые категории. Стационарные еще называют наливными – их используют для наполнения бойлеров или накопительных баков горячей водой. Термостатический картридж можно легко заменить на картридж с другой температурой открытия.
Есть две причины для заполнения бойлера горячей водой. Первая – поддержание работоспособности котла, вторая причина – защита от низкотемпературной коррозии.
Низкотемпературная коррозия Низкотемпературная коррозия вызвана тем, что некоторые компоненты дымовых газов с парами воды, присутствующими в дымовых газах, образуют кислоты при определенной температуре . Пары этих кислот затем конденсируются, когда поверхности теплообменника котла остывают до температуры ниже их точка росы . Это создает агрессивный кислотный конденсат . Он воздействует на материал котла, который быстро подвергается коррозии.
Другим сопутствующим явлением работы поверхностей теплообмена котла ниже точки росы дымовых газов является налипание золы-уноса и образование отложений — осмоление . Такая ситуация может засорить проходное сечение для дымовых газов, что значительно сокращает срок службы вашего котла.
Термостатический клапан поддерживает требуемую повышенную температуру стенок котла, смешивая холодную воду на входе в котел с горячей водой на выходе из котла.
Низкотемпературная коррозия является проблемой подавляющего большинства котлов. В зависимости от нескольких параметров (в основном, топлива и конструкции котла) для котлов требуется минимальная температура обратной линии для номинальной мощности . В случае топлива, не содержащего серы, диапазон составляет от 40 до 70 °C.
Загрузочные устройства со встроенным насосом
Загрузочное устройство с насосом представляет собой систему, состоящую из термостатического клапана , насоса и термометров. Используется для обеспечения и поддержания высокой и стабильной температуры обратной воды в котел . Этот параметр способствует защите от низкотемпературной коррозии .
Преимущество нагрузочного устройства по сравнению с самим термостатическим клапаном заключается в том, что вы получаете обзор температур на отдельных ветвях. Поскольку циркуляционный насос входит в комплект поставки, нет необходимости приобретать еще один насос отдельно. Таким образом, это отличный ценовой пакет.
Защита от ожогов
Термостатические клапаны с регулируемой температурой используются в ГВС . Этот тип клапана позволяет установить температуру смешанной воды на выходе в заданном диапазоне. Самым большим преимуществом является возможность изменения температуры на выходе путем поворота ручки управления. Этот принцип можно использовать, например, в качестве защиты от ошпаривания — например, в школах. В зданиях с центральным и протяженным водоснабжением необходимо поддерживать температуру на более высоком уровне из-за тепловых потерь. Затем в точках индивидуального потребления необходимо охладить воду до комфортного уровня, что может быть достигнуто с помощью термостатических клапанов с регулируемой температурой.
В каталоге вы также найдете термостатические клапаны для балансировки циркуляции, которые необходимы для равномерного распределения потока во всей системе отопления . Для правильного функционирования отдельных элементов необходимо сбалансировать распределение потока, для чего и используются эти клапаны.
Балансировка систем отопления осуществляется с помощью балансировочных клапанов, которые могут быть оснащены термоэлектрическими приводами. Узнайте больше ЗДЕСЬ.
Наконец, вот несколько вопросов, которые могут возникнуть у вас при покупке или использовании термостатических клапанов.
Ø Каков температурный диапазон клапанов ESBE VTA300 и VTA500
? o Термостатические клапаны серии ВТА имеют широкий диапазон температур в зависимости от материала изготовления — для латуни от 20 до 43 °С, от 35 до 60 °С, от 45 до 65 °С, от 50 до 75 °С со стабильностью температуры на выходе +- 2 °C. Никелевые клапаны поставляются для температурного диапазона 32-49°С, 35-50°С, 35-60°С и 45-65°С. Стабильность температуры на выходе составляет +- 1 °C (серия VTA300) и +- 2 °C (серия VTA500).
o Для латунной плиты горячая вода доступна через 7-8 секунд. Для никелевой серии это доступно за 2-3 секунды.
Ø Что означает функция дезинфекции? И как работает защита от ожогов?
o Во время дезинфекции вода в системе отопления должна быть подогрета до 60 °С. Это предотвращает рост бактерий Legionella Pneumophilla, которые вызывают так называемую болезнь легионеров или (в более легкой форме) лихорадку Понтиак. Но такая высокая температура, которая эффективно убивает бактерии, может вызвать ошпаривание. Поэтому необходимо установить термостатический смесительный клапан (VTA) перед водонагревателем и соответствующим образом снизить температуру воды.
Ø Какая площадь теплого пола может регулироваться серией VTA300 или VTA500?
o VTA322 с диапазоном температур от 20 до 43 °C, покрывает от 40 до 80 м 2 .
VTA522 с тем же температурным диапазоном покрывает 85 — 160 м 2 .
VTA572 20–43 °C может контролировать площадь от 130 до 240 м 2 .
Согласно данным производителя ESBE, указанные параметры основаны на предположении, что разница температур составляет макс. 7 K и мощность теплого пола 50 Вт/м 2 .
Ø Что делать, если…
o … VTA300 или VTA500 не смешивает точно по заданным параметрам?
§ Необходимо убедиться, что минимальная разница температур между подачей горячей воды и выходом смешанной воды составляет не менее 10 °C. Также убедитесь, что один из портов не находится под избыточным давлением циркуляционного насоса.
o … не открывается клапан на входе горячей воды?
§ Есть две возможности: либо эта проблема вызвана низким давлением в линии подачи, либо неработающим термостатическим картриджем. Если снять термостатический картридж с клапана и поместить его в воду, температура которой не менее чем на 10 ºC выше температуры его открытия, картридж должен открыться через несколько мгновений. В этом случае возникает проблема неуравновешенного давления в клапане.
Термостатические вентили радиатора: как они работают?
Когда дело доходит до радиаторов, клапаны являются жизненно важными компонентами, которые позволяют эффективно и быстро обогревать ваш дом. Имея широкий ассортимент радиаторов, необходимо учитывать несколько факторов. Исследования, исследования, исследования. Поймите, что вы покупаете.
Какие существуют типы? Что лучше для ваших радиаторов? В этом руководстве мы объясним все, что вам нужно знать о радиаторных клапанах, проблемах, с которыми вы можете столкнуться, и на что обратить внимание!
Прежде чем мы начнем, стоит поговорить о вашем котле. Если вы знаете, что ваш котел особенно старый, или у вас было много проблем с ним, то лучший вариант — отказаться от старого и установить новый. Хорошей новостью является то, что с каждой новой установкой котла от BOXT мы также предлагаем замену радиатора Stelrad Softline, если он вам нужен.
Типы радиаторных клапанов.
При покупке первого радиатора легко упустить из виду важность радиаторных клапанов. Неправильный клапан равняется неэффективному радиатору. Чтобы получить максимальную отдачу от отопления вашего дома, необходим подходящий клапан.
Существует два основных типа радиаторных клапанов. Оба из них имеют различные конструкции и выполняют несколько функций:
Термостатические радиаторные клапаны: как они работают?
Термостатические радиаторные клапаны, или TRV, используются для контроля температуры в различных помещениях вашего дома. Они дают вам возможность контролировать температуру вашего радиатора, поворачивая циферблат, и обычно находятся сбоку ваших радиаторов. При правильном использовании эти клапаны могут помочь уменьшить количество потребляемой энергии и тепла. Эта эффективность поможет вам сэкономить деньги на счетах за отопление в долгосрочной перспективе. Установка термостатических радиаторных клапанов имеет свои преимущества; экономичность и энергосбережение. Они состоят из двух разных частей; голова и тело. Они могут изменить поток воды, когда температура достигает определенной точки, предотвращая нагревание ваших радиаторов.
Для этого головка клапана расширяется, перемещая штифт, чтобы открывать и закрывать корпус клапана. Если температура в помещении становится слишком высокой, клапан закрывается, замедляя движение воды к радиатору. Если в комнате становится слишком холодно, клапан открывается, пропуская больше воды. Каждый радиатор с термостатическим клапаном можно доработать индивидуально. Поэтому, если вы предпочитаете более низкую температуру в определенной комнате, изменить ее несложно.
Однако существует риск некоторых проблем с термостатическим клапаном радиатора. Одной из проблем является возможность их застревания в определенном положении. Это означает, что ваш клапан не сможет открываться или закрываться (в зависимости от температуры).
Простое решение — снять головку клапана и ослабить ее вручную. Если это не сработает, вам может потребоваться замена. Убедитесь, что вы всегда покупаете лучшие термостатические радиаторные клапаны для своих радиаторов. Это сводит к минимуму риск их замены.
Ручные радиаторные клапаны: как они работают?
Радиаторный клапан с ручным управлением, возможно, самый простой в эксплуатации, а также самый распространенный тип. Их можно легко поднимать и опускать — в зависимости от того, насколько вам нужно тепло или прохладно в вашей комнате. При повороте клапана поток горячей воды изменяется. Это может быть изменено в соответствии с вашими предпочтениями.
Ручные радиаторные вентили обычно меньше термостатических вентилей. Основное отличие заключается в том, чтобы внимательно следить за ними. В отличие от термостатического радиаторного клапана, он не будет автоматически увеличивать или уменьшать поток в зависимости от температуры. Это необходимо сделать вручную. Если нет — вы рискуете зря потратить энергию и деньги из-за чрезмерного использования тепла.
Другие типы радиаторных клапанов включают следующие:
Умные радиаторные клапаны.
Умные или беспроводные радиаторные клапаны работают вместе с интеллектуальным термостатом для управления теплом, которое вы используете в своем доме. Интеллектуальный термостат подключается к сигналу WiFi. Это позволяет контролировать температуру радиаторов с мобильного устройства или планшета. У вас будет полный контроль над отоплением, где бы вы ни находились, благодаря приложению.
Запорные вентили радиатора.
Запорный вентиль радиатора легко отличить от других типов благодаря пластиковой заглушке. Этот колпачок предотвращает случайную замену клапана. Это всегда будет оставаться в одном и том же положении, если только оно не будет удалено или изменено вручную.
Угловой, прямой, угловой или Н-образный?
Клапаны этого типа позволяют устанавливать радиаторы в различных положениях. Где бы ни находился ваш радиатор, найдется клапан, соответствующий его положению.
- Угловые радиаторные клапаны располагаются под прямым углом (90°) и являются одной из наиболее распространенных форм клапанов. Они идеально подходят для трубопроводов, которые должны выходить из стены или пола.
- Прямые радиаторные клапаны позволяют воде течь вдоль стены или прямо с пола. Например, клапаны полотенцесушителя в основном прямые или угловые.
- Угловые радиаторные вентили экономят много места. Они работают аналогично угловым радиаторным клапанам. В результате их может быть немного сложнее настроить. Клапаны Н-блока
- предназначены для радиаторов с центральным подключением. Они могут быть компактными, простыми в установке и еще проще в настройке.
Радиаторный клапан какого размера мне нужен?
Важно помнить, что важен не только размер самого клапана, но и размер соединения с трубопроводом. Конечно, если у вас мало места вокруг радиатора, вы можете учитывать размер клапанов.
Трубопровод для радиаторов иногда может варьироваться от 8 мм до 28 мм. Самый распространенный размер обычно 15 мм. Клапаны, как правило, изготавливаются в соответствии с этим конкретным размером, но возможны отклонения. Вряд ли вы найдете радиаторный клапан на 8 или 10 мм. Адаптеры доступны для покупки, если вы изо всех сил пытаетесь найти подходящий размер.
У вас есть комната с определенной темой? Не хотите, чтобы радиатор портил эстетику? Это не проблема. Наряду с размером, существует также множество альтернативных стилей клапанов, доступных для покупки. Выбирайте из латуни, хрома или даже более традиционных стилей. Все просто в установке и замене.
Как установить вентили радиатора.
Если у вас обычная бойлерная система, вам необходимо обратиться за помощью к сертифицированному специалисту перед установкой радиаторных клапанов. Чтобы установить или заменить клапан радиатора, необходимо выполнить ряд шагов, чтобы обеспечить его успешную работу. Вот основная процедура:
- Во-первых, отключите отопление и водоснабжение. Как только это будет сделано — найдите слив. Подсоедините шланг к сливному отверстию и расположите другой конец шланга так, чтобы вода могла стекать в наружный слив – если это возможно.
- Подождите, пока вода полностью не стечет из вашего радиатора. Это может занять до 10 минут.
- Снимите старый клапан радиатора.
- Установите новый клапан радиатора. Убедитесь, что он затянут.
- Вновь включите водопровод и подождите, пока он снова наполнит систему.
- Прокачайте радиатор, чтобы избавиться от воздуха.
Дополнительные советы и рекомендации по удалению воздуха из радиатора или замене клапанов радиатора можно получить у производителя радиатора или у зарегистрированного специалиста.
Должны ли быть открыты оба клапана на радиаторе?
Клапаны должны быть «открыты», чтобы поток воды поступал в радиатор. Чтобы все радиаторы нагревались с одинаковой скоростью, вам может потребоваться «сбалансировать» радиаторы. Балансировка радиатора — это в основном регулировка клапанов, чтобы все они работали одновременно. Чем дальше ваш радиатор от вашего котла, тем больше вам нужно, чтобы открыть клапан.
