Тестер светодиодов с автоматическим выбором параметров SID-GJ2C.
Здравствуйте. В своём сегодняшнем обзоре я расскажу вам о тестере светодиодов с автоматическим выбором параметров, который очень экономит время при ремонте светодиодной подсветки мониторов и телевизоров, светодиодных ламп, лент и так далее. Если вам это интересно, то добро пожаловать под кат.Заказ был сделан 27 апреля. 30 апреля магазин отправил товар, и уже 17 мая я получил его на почте.

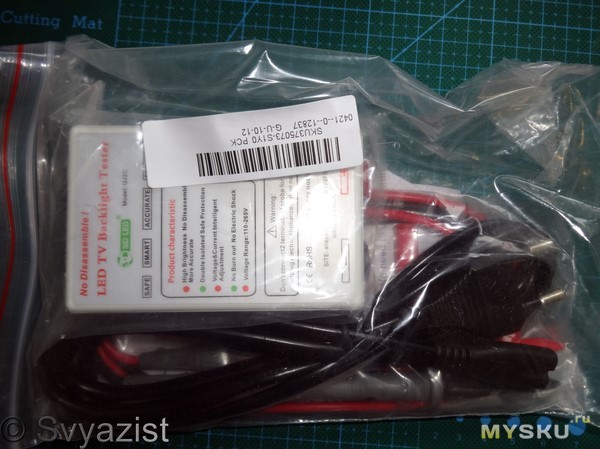

Пакет
В этом пакете, лежал комплект тестера для проверки светодиодов SID-GJ2C упакованный в пакет с zip замком и укутанный во много слоёв вспененного полиэтилена:

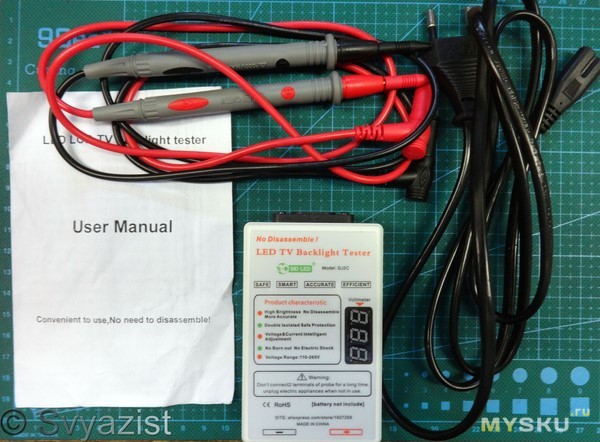

Вот, что входит в комплект:
Инструкция на английском языке:
Инструкция

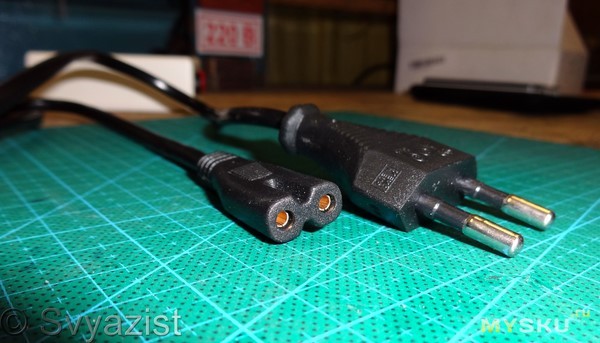

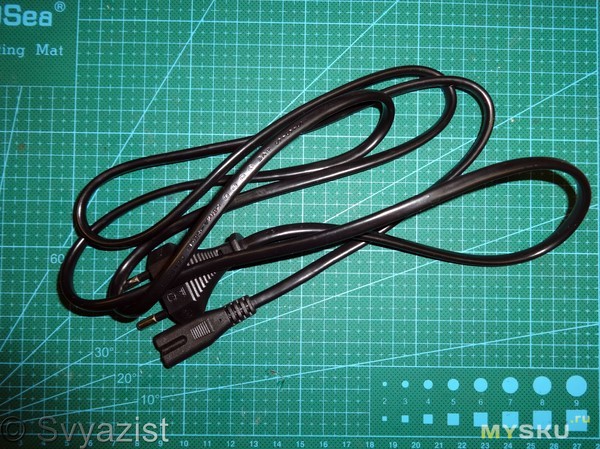

Шнур питания:
Переходник – не потребуется:

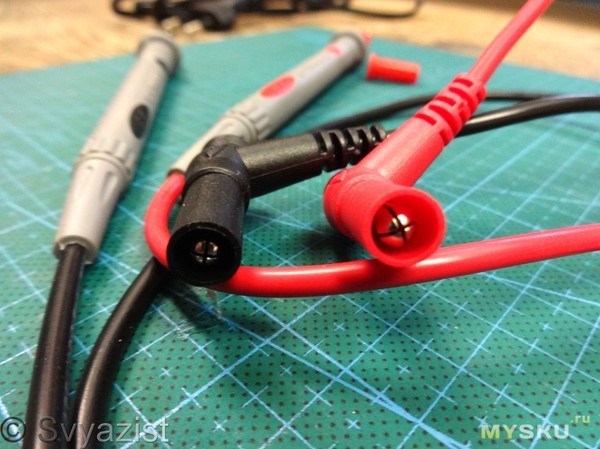

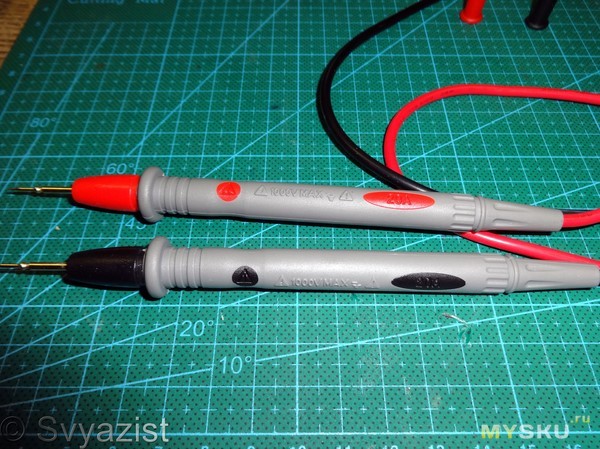

Щупы, имеющие немалый вес и очень качественно исполненные:
1000В, 20А:

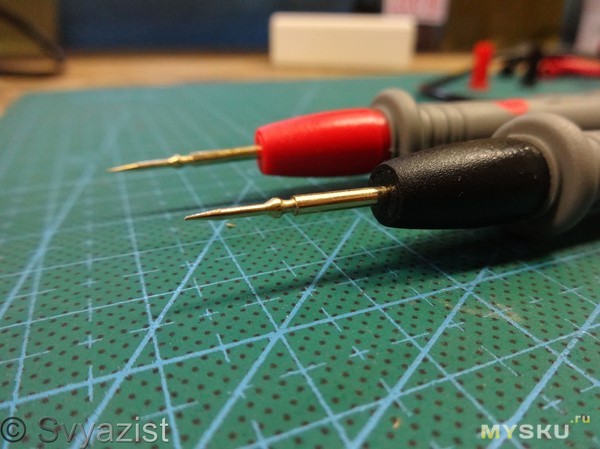

С острыми иглами на конце:

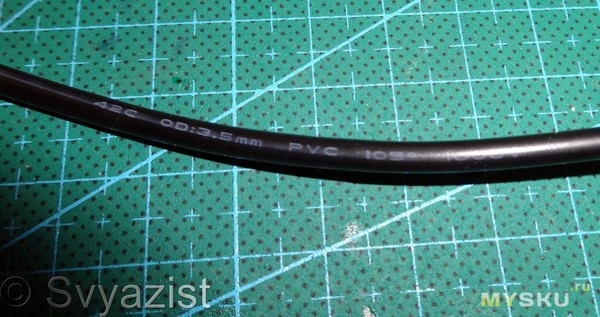

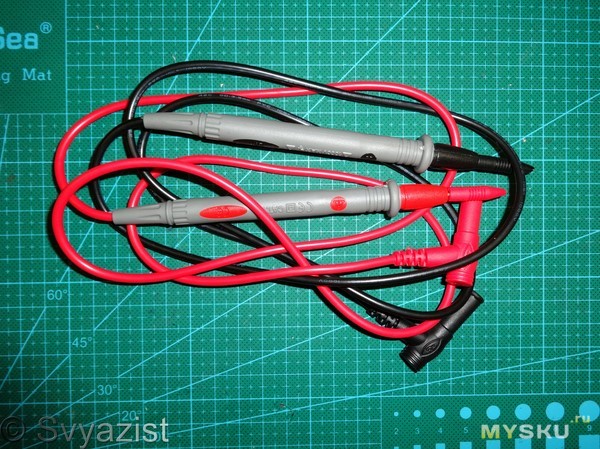

Провода мягкие, марка провода:
И конечно же в комплект входит сам тестер светодиодов — SID-GJ2C.
Вот его краткие характеристики:
Model No: SID-GJ2C
Input Voltage: 85-265V International General
Output Voltage: 0-300V
1.High Brightness No Disassemble More Accurate.
2.Double Isolated Safe Protection.
3.Voltage and Current Intelligent Adjustment.
4.Voltage Range:0-300V (slow boost safety design of soft start)
Тестер не имеет никаких органов управления. На лицевой стороне находится вольтметр, который показывает напряжение, которое тестер выдаёт на щупы для проверки светодиодов.

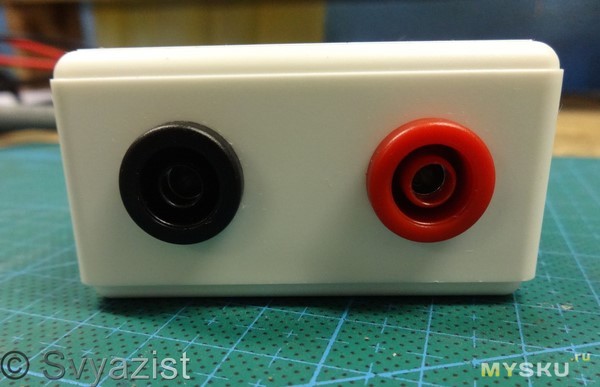

На одном из торцов тестера – находятся два разъёма для подключения щупов:

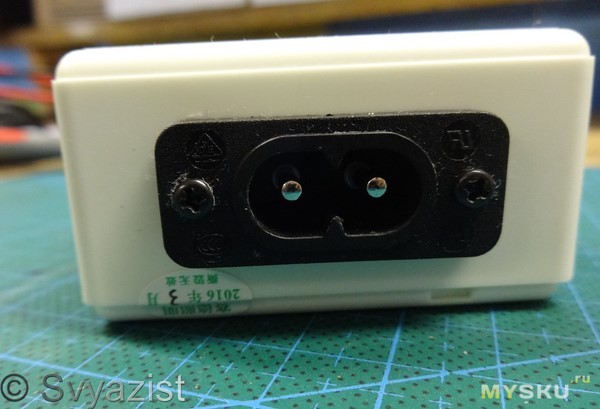

На другом – разъём для подключения шнура питания:

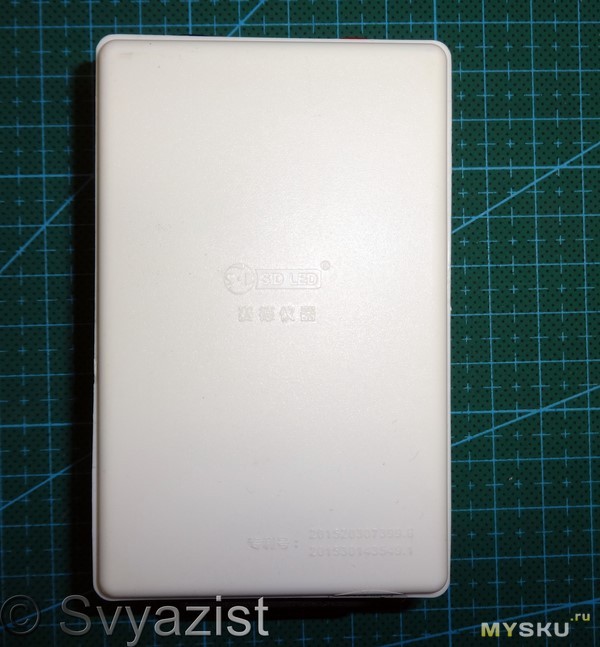

Вид сзади:

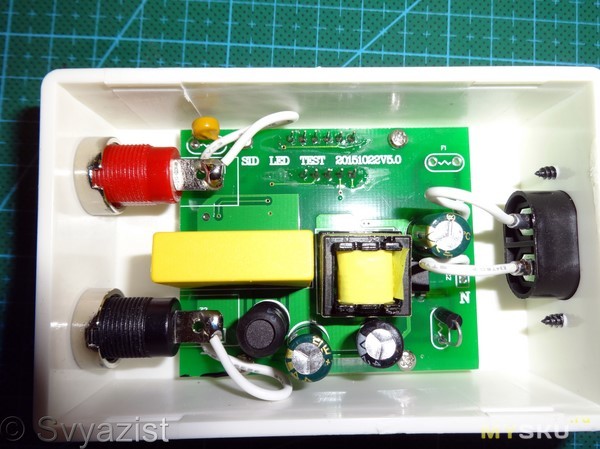

Произведём вскрытие:

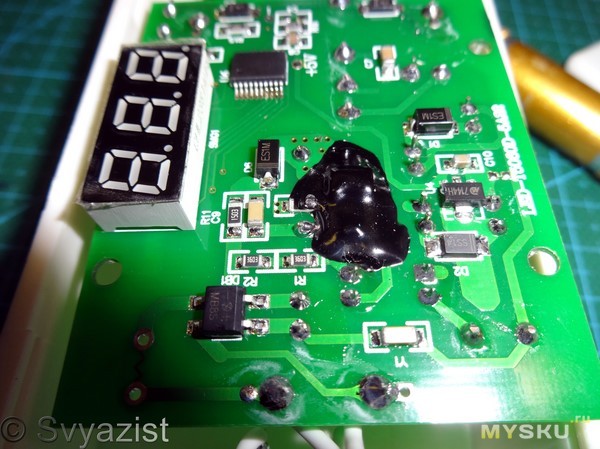

Открутим и перевернём плату:
Маркировка на микросхеме – удалена:
Собираем тестер обратно, подключаем шнуры и включаем его в сеть:
Отображается напряжение на щупах в 193В.

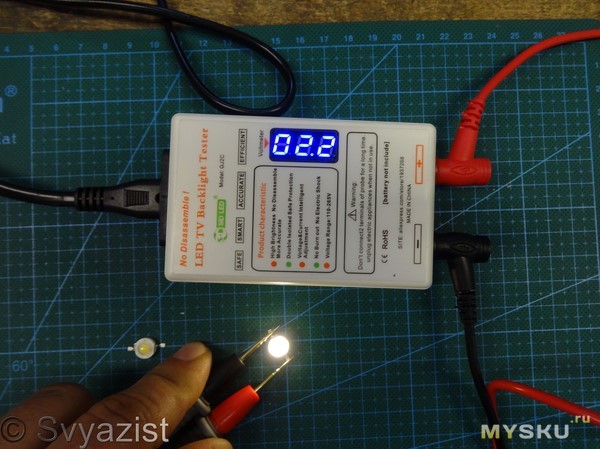

Подключим щупы к одиночному одноваттному светодиоду:
Тестер выдаёт на светодиод 2,2 вольта.

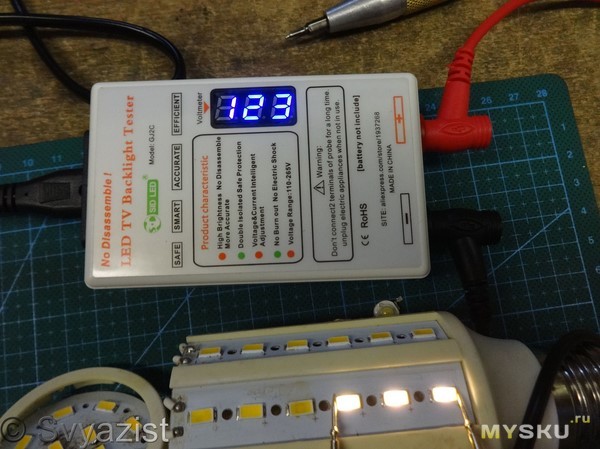

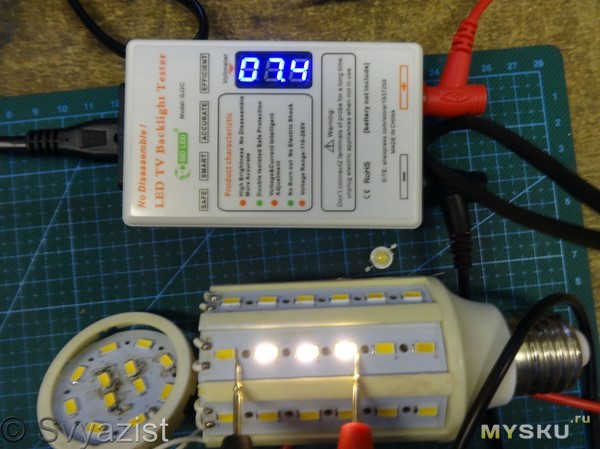

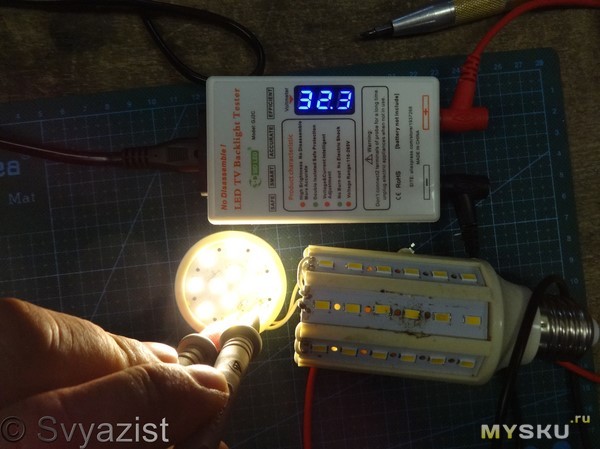

Подключим тестер к группе светодиодов в лампе типа «кукуруза»:
Таким образом, тестером можно проверять как одиночные светодиоды, так и светодиодные сборки. В лампах, лентах, подсветках мониторов и телевизоров. Тестер обеспечивает плавный запуск светодиодов и позволяет быстро локализовать неисправность, а также убедиться в исправности или неисправности светодиодного драйвера.
Для того, чтобы лучше понять принцип работы тестера светодиодов SID-GJ2C — я впервые снял видео обзор, дополняющий этот текстовый обзор. Поэтому прошу за него особо строго не судить, так как раньше я снимал только коротенькие видео о товарах без комментариев.
После, примерно, 1-2 минут подключения — тестер плавно начинает приподнимать напряжение на выходе. Это очень быстро помогает выловить виновника в случае, если светодиодная сборка при работе начинает мигать.

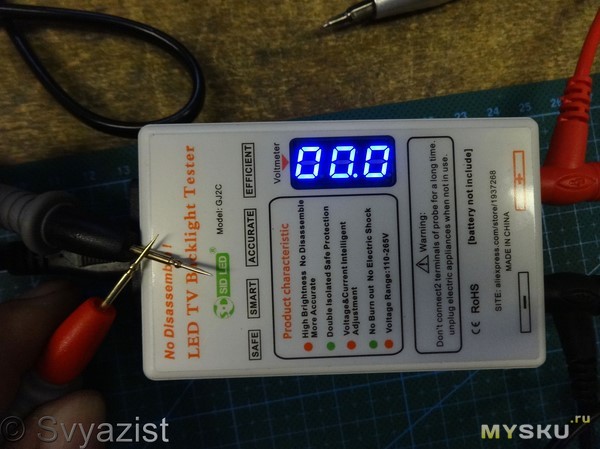

Защита в тестере организована на отлично. При замыкании – напряжение на щупах падает до ноля:
Если взяться за оголенные концы щупов руками – удара током не будет. Но я всё же не рекомендую долго замыкать щупы или долго за них держаться, зачем насиловать защиту.

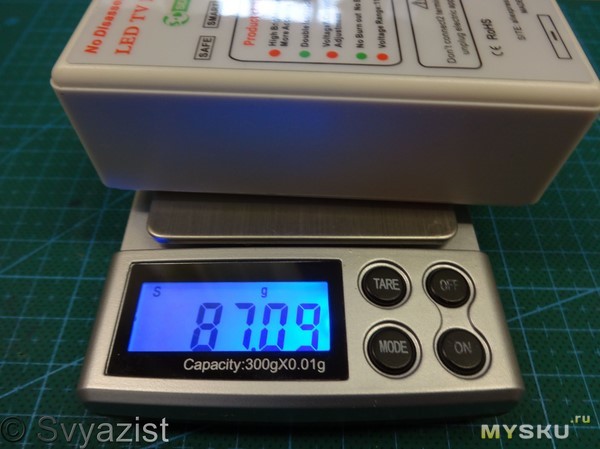

Весит тестер немного, и не огрузит при переноске:

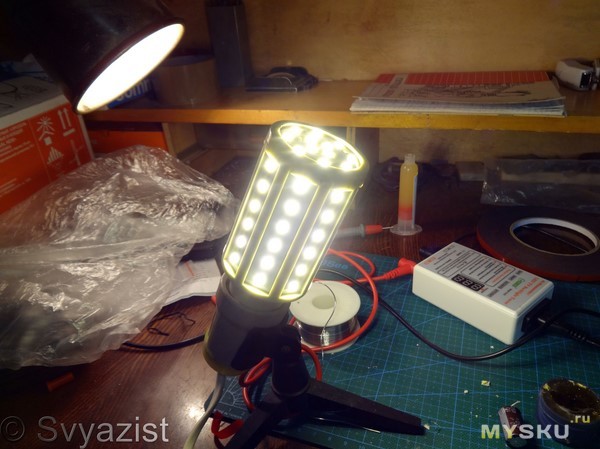

Ну, заодно, и лампу починил.
Всем света!
Дополнение по вопросам в комментариях.
Сначала по напряжению. Табло на тестере крайне инерционно. Это к вопросу, почему на трех светодиодах напряжение то 7,4 то 123 вольта. При подключении диода — тестер сразу сбрасыват напряжение до ноля, а потом плавно поднимает его. Табло это так быстро отразить не может. И оно занижает показания во всём диапазоне на 0,3 вольта. Идем дальше, после подключения одного одноваттного светодиода, напяжение плавно поднимается до момента, когда светодиод загорится. По тестеру это 2,2 вольта, В реальности — 2,5. Ток при этом составляет 1мА. Примерно через 2 минуты тестер начинает плавно поднимать напряжение и останавливается на 2,6 В. В реальности — 2,9 вольта. Всё, выше оно не поднимется, сколько бы мы не держали щупы на светодиоде. Несмотря на то, что паспортное напряжение одноваттного светодиода составляет 3,2 — 3,4 вольта. Хотя, может, производитель тестера просто перестраховывается, учитывая, что светодиоды бывают разного качества. И при этом ток выдаваемый тестером составляет 24,5 мА. Ну, и протестировал, заодно, на оказавшейся под рукой сборке из семи одноваттных светодиодов. Сборка начинает светится при 16 вольтах на тестере светодиодов. В реальности на 16,3 вольтах. Ток 2 мА. Через две минуты тестер плавно поднимает напряжение до 18,3 вольт. На самом деле до 18,6 вольт и подъём напряжения на этом завершается. Получается примерно 2,66В на светодиод. При этом ток составляет 24,7 мА
Дополнение номер два: Для проверки — необязательно ждать 2 минуты. Работоспособность диодов видно сразу. Посмотрите видео. Полное рабочее напряжение и ток не к чему. За исключением случаев, когда подсветка мигает при работе. Но чаще — или светодиод полностью неисправен, или драйвер, что реже. Мигание — хуже всего выявлять мультиметром. На холодных светодиодах — вы увидете, что все светодиоды исправны. Приходится включать, ждать пока нагреется, выключать и сразу проверять. На горячем будет обрыв. Это занимает намного больше тех двух минут, которые требует тестер светодиодов, что бы найти виновника этой неисправности.
Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.
Прибор для проверки светодиодной подсветки телевизоров и отдельных светодиодов
Задумался я как-то сделать прибор для проверки светодиодной подсветки в современных телевизорах.Прибор мне нужен, т.к. занимаюсь ремонтом.
В самом начале моей практики ремонта подсветки использовался обычный мультиметр в режиме прозвонки. Исправные светодиоды слегка засвечивались. Но иногда эту засветку было плохо видно.
Вторая попытка упростить поиск неисправности была реализация источника тока из старой зарядки от мобильника и LM311 в режиме стабилизатора напряжения на 3.3В и источника тока на 300мА. Зачем такие параметры? Потому что светодиоды подсветки питаются таким током. Очень часто в процессе проверки исправные светодиоды в прямом смысле слова ослепляли, т.к. светили в полную силу. Еще одним недостатком данной реализации было то, что нельзя было проверить больше 1 светодиода за один раз. И когда попадались светодиоды на 6В, то они тоже не засвечивались и их приходилось проверять мультиметром в режиме проверки диодов, орентируясь на показания прибора. Сколько раз я видел, что нерабочий светодиод отображается как «почти рабочий» по показаниям мультиметра это не сосчитать.
Рассматривались схемы стабилизатора тока на биполярном транзисторе, на полевом транзисторе, на ОУ. В итоге был выбран биполярный транзистор, т.к. эта схема содержит абсолютный минимум деталей.
Я поставил транзистор C2688. Тот, что был под рукой. Конденсаторы поставил 100мкфх100В, т.к. решил не заморачиваться и взять «с запасом» по напряжению.
Было лень разводить плату и травить, поэтому нашел в коробке кусок макетной платы подходящего размера
Общий вид прибора
Вид сверху
В качестве тестовых проводов использованы щупы от мультиметра.
Прибор был успешно протестирован на разном количестве светодиодов. Также был тест «в полевых условиях», выявилась еще особенность — зажигать только исправные светодиоды в ленте, и сразу видны неисправные. Не знаю, глюк это был или нет, но так было.
Схема в формате SPlan прикреплена
В планах — подцепить к нему вольтметр чтобы можно было проверять стабилитроны. Сейчас тоже можно, но требуется подключение мультиметра.
Добавлен файл проекта в Протеусе. Симуляция подтверждает, что при напряжении на умножителе 125В напряжение на светодиоде равно его рабочему напряжению.
По результатам обсуждений и последующих экспериментов с новыми светодиодами выявлено, что неверная полярность подключения прибора может вывести светодиод из строя
. Критическим для светодиода оказывается максимальный обратный ток, который для «обычных» (1,5 и 3мм) светодиодов находится в районе около 1мА и они достаточно часто выходят из строя. Для мощных светодиодов данный параметр может находится в районе 20-30мА и прибор может не испортить данные светодиоды.
Тестер светодиодов LED подсветки Blink многофункциональный
Характеристики товара
- Ток регулируется переключателем четырьмя позициями (до 20мА), напряжение — регулятором.
- При замкнутой цепи, или неправильном подключении полярности пищит. Щупы острые.
- Производитель:TCXRE
- Тип:Электронный Тестер
Описание товара
- Тестер LED диодов может быть подключен к примерно 100 различным типам LED элементов , панелям ламп, световой доске, светодиодному ЖК-телевизору.
- При тестировании, если тест выдал «BI ~» звук сообщает, что контрольная лампа в норме, можно протестировать не повышая эффективность.
- Электрическая изоляция безопасна. (Примечание: не касайтесь положительных и отрицательных полюсов одновременно)
Тест одной лампы:
1. Подключите питание и соответствующий красный (положительный) черный (отрицательный) щуп, отрегулируйте напряжение и постепенно понижайте.
2. При тестировании щупы являются положительным и отрицательным полюсом источника света, источник света постепенно становится ярким до стабильного (2-5 секунд). Когда тестер подключен к светодиодной лампе, положительные и отрицательные полюса должны быть подключены правильно, в противном случае легко повредить светодиодную лампу. Серийные и параллельные гибридные линии могут быть продиагностированы.
Спецификация :
- Материал: Пластик Размер: 14 x 8.2 x 3.9cm
- Рабочее напряжение AC: 180 В-240 В
- Диапазон регулировки выходного напряжения: 0 ~ 180 В (напряжение очень высокое, автоматически защищено)
- Диапазон выходного тока: 0 ~ 20 мА Комплектация: 1 шт x Тестер 2 шт x Щуп
Все товары, представленные в нашем магазине, могут быть доставлены в любой регион России. В большинстве случаев, срок прибытия заказа составляет 3-7 недель в зависимости от скорости работы почты и таможни РФ.
Товары поставляются почтой напрямую от поставщика. Заказы отправляются после полной предоплаты.
Оплата товаров принимается любым из популярных способов, использовать которые сейчас не составит труда ни для кого!
— карта Сбербанк — оплатить можно в отделении Банка, либо другими способами.
— qiwi кошелёк — оплата производится через любой терминал Qiwi, салоны связи, через банки и др. способами.
— webmoney — оплата производится через терминалы, салоны связи и др. способами.
— yandex деньги — оплата производится через терминалы, салоны связи и др. способами.
— на номер Билайн — любым способом, поддерживающим пополнение мобильного телефона. Подробнее: http://ntsale.ru/dostavka.html
Устройство для проверки светодиодов. Конструкция выходного дня
При ремонте светодиодных ламп часто требуется проверить светодиод. При этом светодиоды нынче бывают разные, в том числе несколько включенных последовательно в одной сборке, что не каждый тестер «переварит», кроме того крайне полезно проверять их бОльшим током чем тот что типично обеспечивает обычный тестер.внимание, многофото!
В данном случае я применил стабилизаторы тока на 20мА nsi45020, можно купить например тут (я брал в другом месте, та ссылка протухла).
Также нам понадобятся (ссылки справочно, я покупал как правило в других местах):
— выключатель, например тут
— корпус (обзор на него)
— гнёзда (очень хорошие, брал в других местах тоже — эти лучшие)
— платы защиты и зарядки лития
— step-up преобразователь
— измерительный пинцет
а также «по сусекам»: литиевая банка небольших размеров, светодиод, резистор 1кОм, провода, каптоновый скотч.
фотки комплектующих
Дополнительная информация
будем собирать вот такое:
Начинаем с корпуса. Делаем примерно так:
Также я сделал дремелем два паза внутри
И такую вот штучку для удобного крепления выключателя:
Выглядит так:
Клеится внутрь корпуса на суперклей, в него вставляется переключатель и шпеньки плавим паяльником, обеспечивая его вполне надежное крепление.
Ну и собираем потиху:
Для удобного крепления стабилизатора я сделал платку из одностороннего фольгированного стеклотекстолита, просто пропилив фольгу на две половинки.
Аккумулятор обернул каптоновым скотчем на всякий случай. Лепестки на клеммниках потом развернул в стороны — так меньше вероятность соприкосновения с акумом
Подключаем вольтметр к выходным клеммам, и крутим подстроечный резистор повышающего преобразователя через специально обученное отверстие.
Я накрутил 15 вольт
Проверим ток:
Ну и в работе:
И даже так
Как по мне — КРАЙНЕ полезная штука. Она позволяет проверить светодиоды током 20мА, что позволяет выявить полудохлые диоды, которые от тестера вроде как светятся, а в реале — мигают; позволяет проверять последовательно включенные диоды, что мы видим на примере светодиодной полосы, где они включены по три последовательно.
Как вариант апгрейда — поставить переключатель на три положения, например ss23e04, и еще стабилизатор тока amc7135, получив таким образом два режима проверки — 20мА и 350мА. Еще одно возможное дополнение — миниатюрный вольтметр для измерения падения напряжения на проверяемом диоде. Но придётся ставить бóльший корпус, что, возможно и к лучшему — можно запихать 18650 например.
Несомненно, данный девайс нужен далеко не каждому, и бывает полезен в основном при ремонте светодиодных ламп, фонарей, светильников и т.д. Но для таких ремонтов — это просто незаменимая штука, и я крайне доволен результатом. Буду делать второй — этот был под заказ брательнику 😉
В связи с этим хочу попросить ссылочки на ХОРОШИЕ измерительные пинцеты. Потому что мой только для проверки светодиодов и годится.
UPD: к вопросу о ЛБП (импульсных) и проверке светодиодов. как видим, если вначале подключить, а потом включить выход ЛБП — то всё ок. если наоборот — светодиоду кирдык. сразу прощу прощения — руки грязные потому что на работе, камера овно потому что в телефоне.
Как проверить светодиодную подсветку LED телевизора
Документация
Главная Справочник Документация
«Документация» — техническая информация по применению электронных компонентов, особенностях построения различных радиотехнических и электронных схем, а также документация по особенностям работы с инженерным программным обеспечением и нормативные документы (ГОСТ).
Стандартный алгоритм проверки подсветки, как и любого другого блока современного телевизора, можно обозначить так:
1. Разборка прибора для обеспечения доступа к требуемому узлу.
2. Проверка правильности питания (уровень напряжения должен соответствовать норме).
3. Проверка наличия управляющих сигналов (включение/выключение, изменение уровня и т.п.).
4. Непосредственно поиск неисправного элемента в составе узла.
5. Ремонт/восстановление.
Обо всём этом расскажем подробнее ниже.
Пару слов о модульной структуре
Если бы современные электронные приборы изготавливали монолитно, то их диагностика или ремонт превращались бы в сплошное мучение.
Но, если речь не об интегральных микросхемах или однокристальных процессорах, то производители стараются сделать свои устройства так, чтобы даже самый неопытный сотрудник сервисного центра мог выполнить ремонт. Для этого достаточно определить проблемный блок и просто заменить его. Это быстро, надёжно, просто и экономически оправдано.
Именно так и следует поступать в большинстве случаев, даже если вы хотите выполнить ремонт подсветки телевизора своими руками (без похода в сервис).
И только самым опытным можно погрузиться на уровень ниже – до конкретной детали в составе узла. Её поиск и замена значительно сложнее и затратнее по времени.
Перед разбором
Перед тем, как проверять подсветку в LED телевизоре, следует убедиться в том, что виноват именно этот блок/модуль.
Ведь разборка современных бытовых устройств – это тот ещё «квест».
Поэтому, прежде чем вскрыть корпус телевизора, следует удостовериться, что причина неисправности действительно внутри прибора. Для этого нужно:
- Убедиться в наличии и в качестве питающего напряжения (хорошо, если дома есть стабилизатор, оснащённый встроенным индикатором напряжения, так легко можно понять, что питание у телевизора есть и оно правильное, в противном случае понадобится произвести измерение параметров тока и напряжения в розетке с помощью мультиметра). Обязательно стоит проверить кабель питания на наличие дефектов, перегибов, пробоев и т.п.
- Убедиться, что проблема действительно аппаратная, а не программная (возможно подсветка просто выключена в настройках).
Некоторые проблемы со светодиодами могут однозначно указывать на дефект, например, если не подсвечивается отдельная область экрана, или она мерцает/светит не как остальные участки. Поэтому необходимость в подготовительных мероприятиях сразу отпадает – можно сразу переходить к разбору.
Не стоит грешить на подсветку, если:
- На всём или на части экрана видны разноцветные полосы (вертикальные или горизонтальные).
- Есть звук, сигнал принимается, но дисплей не загорается (экран остаётся полностью чёрным, то есть проблема в ЖК матрице, а не в подсветке).
- Имеются другие проблемы непосредственно с изображением (неправильный контраст, преобладает один из цветов, картинка отображается в негативе и т.п.).
- Проявляются битые пиксели.
Всё это связано в первую очередь с платой T-CON или непосредственно с ЖК-матрицей.
Следует также помнить:
1. Самостоятельное вскрытие корпуса автоматически лишает вас гарантии.
2. При работах обязательно следует придерживаться техники безопасности.
3. Подготовьте рабочее место и инструмент заранее.
4. Детально фиксируйте все действия, чтобы обратная сборка не вызвала проблем.
Разборка
Здесь сложно придумать универсальный способ правильного вскрытия корпуса. У каждого производителя алгоритм может существенно отличаться. Поэтому, чтобы не повредить устройство, лучше всего ознакомиться с официальной документацией, если она есть у производителя, или посмотреть тематичные ресурсы в разрезе конкретной модели ТВ.
Чаще всего порядок будет выглядеть так:
- Телевизор укладывается дисплеем вниз (на мягкое основание, исключающее повреждение матрицы).
- Откручиваются винты, притягивающие заднюю крышку.
- Расщелкиваются внутренние удерживающие захваты (они могут располагаться по периметру между разъёмными частями корпуса).
- При необходимости отключаются шлейфы (могут соединять разъёмные части).
Светодиодная подсветка располагается строго под дисплеем. Иногда производители совмещают матрицу и подсветку в единый блок, который подлежит отдельной разборке.
Проверка питающего напряжения
Самая частая проблема – перегоревший блок питания. Сами по себе светодиоды – надёжные структурные элементы. Да и разбирать всё до конца сразу не стоит. Вдруг проблема не в подсветке?
В норме панель со светодиодами требует напряжение питания 100-150 В. Поэтому, разобранный телевизор следует запитать и проверить выход драйвера мультиметром.
Если напряжения на выходе нет (панель со светодиодами не питается), то проблема с наибольшей вероятностью кроется в драйвере дисплея.
Если питание есть и соответствует норме, то можно переходить к анализу панели.
Работа со светодиодами
Рис. 1. Панель со светодиодами
Мы рекомендуем наиболее простой способ ремонта – полная замена панели на рабочую.
Найти и заказать её можно в профильных магазинах запчастей для телевизоров. Если модель ТВ старая, то лучше всего рассмотреть вариант с донором. Найти его можно в разделах с объявлениями по продаже б/у техники, у знакомых, в комиссионных магазинах, на радиорынках и т.п.
В этом случае:
- неисправный блок демонтируется,
- заменяется новым,
- проверяется его работоспособность,
- производится обратная сборка.
Всё!
Наиболее сложный вариант – замена сгоревшего светодиода:
Рис. 2. Сгоревший светодиод
- После подачи питания на панель выявляется проблемный элемент.
- С помощью термофена отклеивается планка со светодиодами (чаще всего производители используют такой вариант монтажа, но могут быть и исключения).
- Со светодиода демонтируется линза (тоже с помощью нагрева).
- С помощью паяльной станции диод выпаивается со своего места.
- Лучше всего производить замену «один-на-один», то есть на точно такую же модель светодиода. Но если его нет в продаже – можно подобрать аналоги (главные критерии поиска – напряжение питания и габариты, конечно, хорошо, если цвет свечения будет идентичным).
- Производится тестирование (подаётся питание и проверяется свечение всей планки / панели).
- Теперь можно всё собирать обратно.
Автор: RadioRadar
Дата публикации: 29.07.2019
Мнения читателей
- Максим / 07.09.2019 — 19:22
Здравствуйте! подскажите пожалуйста — замерил напряжение питание на лед подсветку , мультиметр показывал «скачущее» напряжение «плавающее» Как быть??
Вы можете оставить свой комментарий, мнение или вопрос по приведенному выше материалу:
ПРОВЕРКА СВЕТОДИОДОВ
Захотелось определённости в отношениях со светодиодами. Надоело заглядывать через лупу в их внутренности для предположительного определения анода–катода, идентично надоело определять их пригодность и распиновку мультиметром, пусть и не слишком большой ритуал, но… да и он полную «картину» характеристик не отражает. Нет, должен каждый уважающий себя радиолюбитель обладать достаточным количеством информации о держащем в руках светодиоде. И для этого существует тестер светодиодов на компоненте под названием резистор. Схема реально потрясает воображение 🙂
Схема приставки LED тестера
Изготовить, предлагаю, как приставку к любому цифровому мультиметру. Первое, что нужно сделать, добыть из старой батарейки «Крона» соединительную колодку и комплект крепления для неё.
Дальше находим подходящий корпус для будущего девайса и крепим на него колодку. Изготавливаем штыри для соединения с мультиметром (нарезать резьбу М4 только на необходимую для крепления длину, а не так как на фото – сделано из латунных винтов, что было под рукой).
По размеру и конфигурации отсека для компонентов вырезаем крышку – плату, на которую устанавливаем кнопку включения и разъем для подключения проверяемого светодиода.
С внутренней стороны платы, согласно схемы, припаиваем резистор (1 к, 0,25 Вт) и провода.
Монтируем всё в корпус, соединяем провода опять же согласно схемы.
Клеим на свободное место на плате схематичное изображение светодиода, которое ориентируем согласно схеме подключения, при которой светодиод будет, безусловно, функционировать. Подсоединяем к мультиметру. Устанавливаем предел измерения 20V постоянки.
Подсоединяем источник питания и проверяемый светодиод. Нажимаем кнопку включения. Имеем:
- а) светодиод исправен
- б) напряжение его питания 2V
- в) распиновка известна
Если же напряжение питания не интересует можно вообще обойтись без мультиметра.
Совсем простенькое устройство, а какое удобное. Учитывая постоянный рост популярности светоизлучающих диодов, в том числе в осветительных лампочках, где их тип чаще всего неизвестен — иметь такой тестер надо всем. С пожеланием успеха всем электронщикам, Babay.
