Тип котла: Виды котлов отопления для дома. Обновлено 11.03.2023

Как определиться с выбором типа настенного газового котла вне зависимости от производителя

В этой статье разбираемся в вопросе, интересующем многих наших профессиональных покупателей, которые большую часть времени работают в городских квартирах и редко сталкиваются, или вообще не сталкиваются с автономными системами отопления: на что нужно обратить внимание при выборе типа настенного газового котла.

Зачастую выбрать подходящий тип настенного газового котла, наиболее подходящего в каждом конкретном случае, — задача непростая, особенно для специалистов, которые с этим в своей работе не сталкивались. Существует ряд деталей, которые обязательно нужно учитывать при подборе этого оборудования.

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ

Большинство современных настенных газовых котлов оснащены всеми необходимыми элементами для правильной работы системы отопления. Независимо от производителя, в комплектацию любого настенного котла европейских производителей входит циркуляционный насос для обеспечения циркуляции теплоносителя, расширительный бак для компенсации расширения теплоносителя при его нагреве, предохранительный клапан для сброса избыточного давления, автоматический воздухоотводчик и манометр.

Кроме того, любой газовый котел имеет панель управления, с помощью которой можно регулировать работу оборудования и на которой отображаются его технические  характеристики, а также сигналы о возможных неисправностях. Помимо этого любой котел имеет техническую возможность подключения комнатного термостата, недельного программатора или GSM-модуля удаленного управления котлом.

В корзину

50 460 ₽ 46 800 ₽

Газовый котел Navien Deluxe Comfort 13K

В корзину

88 830 ₽ 83 400 ₽

Газовый котел Warm Auros KA11212 12 кВт, 2-контурный, закр. кам. сгор.

В корзину

86 480 ₽ 81 200 ₽

Газовый котел Warm Auros KA11112 12 кВт, 1-контурный, закр. кам. сгор.

В корзину

90 932 ₽

Газовый котел PROTHERM Гепард 12 МOV 10015235 атмо9-12кВт, 2-х контурный

В корзину

140 090 ₽ 119 520 ₽

Газовый котел DE DIETRICH Zena Plus MSL 28 MI FF 7116250—, 28 кВт, закрыт. кам. сгор.

В корзину

106 720 ₽ 91 500 ₽

Газовый котел Baxi Luna-3 Comfort 1.310 Fi, 31кВт, закр.кам.сгор., одноконтурный, настенный

В корзину

88 400 ₽ 83 000 ₽

Газовый котел Warm Auros KA11130 30 кВт, 1-контурный, закр. кам. сгор.

В корзину

88 830 ₽ 83 400 ₽

Газовый котел Warm Auros KA11224 24 кВт, 2-контурный, закр. кам. сгор.

Все газовые котлы оснащены необходимыми системами безопасности, которые отвечают за  бесперебойные и правильные процессы горения, дымоудаления, избыточного и низкого давления, высоких температур в контурах отопления и приготовления горячей воды. Поэтому, если обнаружится какая-либо неисправность, котел отключится и проинформирует об этом путем диодной индикации или выдаст код ошибки на монохромном или цветном дисплее, в  зависимости от производителя.

ПРИГОТОВЛЕНИЕ ГОРЯЧЕЙ ВОДЫ

Газовые настенные котлы европейских производителей имеют функцию нагрева горячей воды. Делают они это двумя основными способами и, соответственно,  делятся на две категории.

Проточный нагрев воды во вторичном теплообменнике

Первый и самый распространенный  способ  нагрева воды — проточный. Этот способ применяется в так называемых двухконтурных котлах. Первый контур таких котлов отвечает за отопление здания, а второй  — за приготовление горячей воды. В каждом контуре имеется свой теплообменник.

Стоит различать пластинчатый и битермический проточный теплообменник. Как можно понять из названия, пластинчатый теплообменник состоит из тонких пластин, которые образуют между собой каналы, по которым протекают теплоносители и обмениваются тепловой энергией. При этом каналы с теплоносителями ГВС и отопления чередуются между собой. Битермический теплообменник представляет собой коаксиальную трубу (трубу в трубе), внутренняя труба которой предназначена для воды ГВС, а наружная— для теплоносителя системы отопления.

Поскольку контур ГВС в пластинчатом теплообменнике   работает на меньших температурных диапазонах, такая система является более стойкой к отложению солей и в ней отсутствует подкипание теплоносителя. В битермическом теплообменнике быстрее образуется накипь, он имеет меньший срок эксплуатации. К тому же битермический теплообменник в случае возникновения протечки практически не подлежит ремонту. Именно поэтому газовые котлы с пластинчатым теплообменником наиболее распространены.

При выборе такого котла необходимо учесть, что вода нагревается во вторичном пластинчатом теплообменнике в проточном режиме в неограниченном количестве, но с малой производительностью —  не  более  12  литров в минуту (для котла мощностью 24 кВт). Данной производительности будет достаточно для семьи из двух человек или комфортного использования одного смесителя для ванной. В случае одновременного использования двух сантехнических приборов, производительность каждого будет существенно меньше, что заметно скажется на комфортности эксплуатации.

В котлах со встроенным вторичным теплообменником в контуре отопления может использоваться антифриз, поскольку контуры отопления и горячего водоснабжения разграничены пластинами вторичного теплообменника. Однако стоит помнить, что допустимо применение только пищевых теплоносителей во избежание отравлений в тех редких случаях, когда при условии долгосрочной и неправильной эксплуатации происходит повреждение вторичного теплообменника и существует вероятность попадания антифриза в систему питьевого водоснабжения.

Накопительный нагрев воды во встроенном бойлере

Второй способ нагрева воды также относится к двухконтурным котлам, но приготовление горячей воды происходит не в проточном теплообменнике, а в накопительном встроенном бойлере косвенного нагрева. Основное отличие от первого способа — наличие в котле косвенного бойлера объемом, как правило, не более 40-60 литров. Вместо пластинчатого теплообменника в бойлер встроен трубный теплообменник большой     мощности— не менее 24 кВт.

Именно поэтому  нельзя  сравнивать объем электрических накопительных водонагревателей и косвенных накопительных бойлеров — средняя мощность электрических водонагревателей редко превышает 2,5 кВт. Следовательно, и разница в производительности будет соответствующей.



Рассмотрим, к примеру, газовый котел с мощностью 24 кВт и встроенным бойлером 40 л. При температуре входящей холодной воды 10°С и приросте температуры Δt=30°С за первые 30 минут эксплуатации бойлер выдаст 350 литров воды с комфортной температурой 40°С. Этот пример еще раз доказывает преимущество встроенного в газовый котел бойлера перед электрическим накопительным водонагревателем.

Двухконтурный котел со встроенным бойлером, несмотря   на   сравнительно малый объем бака, дает возможность использовать более трех сантехнических приборов одновременно при условии правильно созданной гидравлической трубопроводной системы холодного и горячего водоснабжения.

Добавим, что при данном типе приготовления горячей воды также есть возможность применять в отопительном контуре антифриз, поскольку контуры отопления и горячего водоснабжения разграничены трубным теплообменником. Но в этом случае также необходимо применять только пищевые теплоносители во избежание отравлений при повреждении встроенного трубного теплообменника бойлера косвенного нагрева при долгосрочной и неправильной эксплуатации.

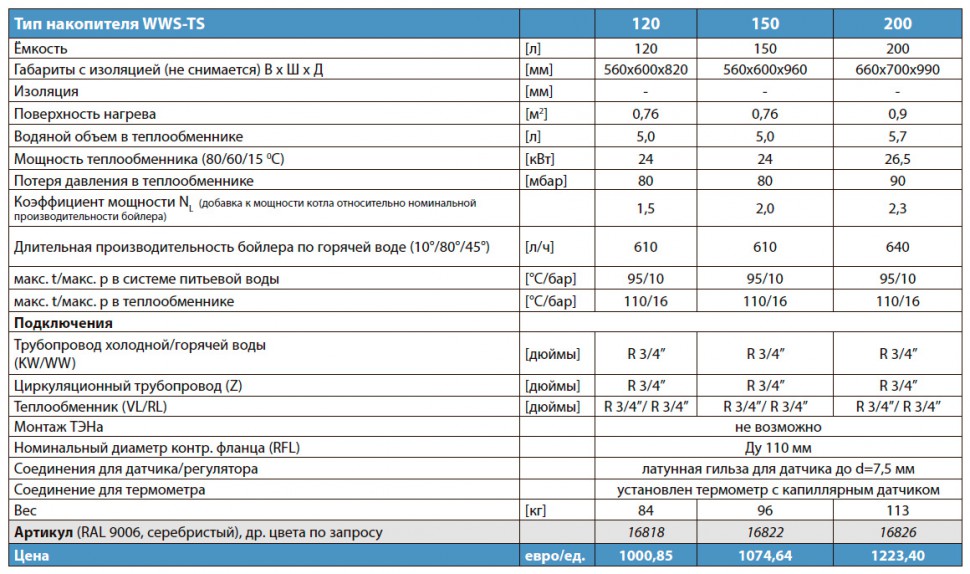

Накопительный нагрев воды в отдельно стоящем бойлере при помощи одноконтурного газового котла

В случае если в доме проживает большое количество людей и потребности в горячей воде намного превосходят рассмотренный выше пример, подойдет одноконтурный настенный газовый котел. В нем присутствует только один контур, предназначенный для отопления здания, но при этом есть возможность подключения внешнего отдельно стоящего бойлера косвенного нагрева. Единственный нюанс, который нужно учесть, —чтобы данное оборудование гармонично и без аварий эксплуатировалось долгие годы, необходимо подбирать бойлер того же бренда и специальной серии для данного конкретного котла. Данная конструкция работает так же, как и описанный выше двухконтурный котел со встроенным бойлером, единственным отличием и преимуществом является возможность применения бойлера с большим объемом — 100, 200 или 300 литров, — которого будет более чем достаточно для индивидуального загородного или коттеджного строительства.



ЧТО ТАКОЕ ПРИОРИТЕТ ГВС (ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ)…

…в     проточном     режиме с вторичным теплообменником

Первостепенная задача любого котла — это отопление здания, но, как ни странно, при  этом  приоритетом в работе автоматики котла является приготовление горячей воды. Происходит это потому, что котел со встроенным или отдельно стоящим косвенным бойлером или встроенным вторичным проточным теплообменником, например, общей мощностью 24 кВт не сможет одновременно отапливать здание площадью 200 м2 и нагревать горячую воду в проточном режиме. Поэтому логика работы автоматики котла выстроена следующим образом: как только потребитель открывает горячую воду на смесителе, датчик протока фиксирует движение воды, и автоматика котла с помощью трехходового клапана переводит циркуляцию теплоносителя с отопительного контура (системы радиаторного или напольного отопления и т.п.) на вторичный пластинчатый теплообменник ГВС.

Таким образом, система отопления приостанавливает работу на время принятия душа или мытья посуды, но, как правило, она не успевает остыть даже во время длительного принятия ванны и быстро выходит на заданные параметры.

… в накопительном встроенном или отдельно стоящем бойлере косвенного нагрева

В случае приготовления горячей воды при помощи накопительного бойлера косвенного нагрева сигналом для приготовления горячей воды служит не датчик протока, а датчик температуры воды в бойлере. Таким образом, как только температура воды в бойлере становится ниже установленной — из-за ее естественного остывания или потребления горячей воды и пополнения холодной в момент водоразбора, — циркуляция теплоносителя также при помощи трехходового клапана автоматически переводится с отопительного контура (системы радиаторного или напольного отопления и т.п.) на встроенный трубный теплообменник бойлера, а он, в свою очередь, быстро нагревает воду в баке бойлера до заданной температуры и снова переходит в режим отопления здания.

ДЫМОХОДЫ И СИСТЕМЫ ДЫМОУДАЛЕНИЯ

При выборе типа настенного газового котла возникает вопрос об определении способа дымоудаления. По способу дымоудаления настенные газовые котлы делятся на две группы: с открытой камерой сгорания и с закрытой камерой сгорания.

Настенный  газовый  котел с открытой камерой сгорания

Система дымоудаления в котле с открытой камерой сгорания в точности  такая же, как и у настенной газовой колонки (проточный газовый водонагреватель), которые мы  привыкли  видеть в домах старого фонда. Этот вид котлов применяется  в тех зданиях, в которых уже есть дымоход, специально спроектированный и смонтированный для газового котла. Если в доме по наследству от дровяной печи или твердотопливного котла остался    кирпичный  дымоход, его тоже можно использовать при установке газового котла с открытой камерой сгорания, но при условии его загильзовки* модульным нержавеющим дымоходом, диаметр которого должен соответствовать мощности котла. При установке котла с открытой камерой сгорания нужно помнить, что для процессов горения необходим кислород. Он втягивается в камеру сгорания из помещения, в котором установлен котел,    при    помощи     естественной тяги: за счет разницы давлений более плотный холодный     воздух     вытесняет более легкий нагретый воздух, который и отходит наружу по дымоходу. Холодный воздух в помещение, где установлен котел, как правило, попадает за счет естественных щелей конструкции деревянных дверных и оконных  проемов.    Однако в современных домах, в которых     стоят     герметичные стеклопакеты и двери, необходимо предусмотреть приточную вентиляцию путем врезки специальной решетки в дверь котельной или в конструкцию стены. Как правило, такие приточные решетки врезаются при установке котлов большой мощности (более 50 кВт), для которых необходим большой объем воздуха для образования горючей смеси и выхода котла на полную мощность.

Существует мнение, что отличительной особенностью газовых котлов и газовых колонок с открытой камерой сгорания является наличие смотрового окошка с так называемым пилотным пламенем (небольшое пламя, служащее запальным элементом для розжига основной горелки). В старых газовых колонках с открытой камерой сгорания язычок такого пилотного пламени действительно  был.   Однако в современных газовых котлах с открытой камерой сгорания это смотровое окно и пилотное пламя  отсутствует, и  розжиг  основной   горелки происходит при помощи автоматики котла в момент необходимости либо в приготовлении горячей воды, либо в отоплении. Иными словами, визуально котлы с открытой и закрытой камерой ничем друг от друга не отличаются.

Единственной отличительной особенностью эксплуатации котла с открытой камерой сгорания является повышенный  уровень   шума в момент розжига горелки и самого процесса горения по сравнению с котлами с закрытой камерой сгорания, о которых и пойдет речь далее.

Настенный  газовый  котел с закрытой камерой сгорания

Котлы с закрытой камерой сгорания — уникальное техническое решение. Основным его отличием от котла с открытой камерой сгорания является герметичная — закрытая — камера сгорания. Возникает вопрос: если камера герметична, каким же образом происходит процесс горения? На самом деле все реализовано  очень  просто: в таких котлах используется система модульных дымоходов — так называемый коаксиальный дымоход, или «труба в трубе». Между стенками внешнего и внутреннего коаксиального дымоходного модуля воздух с улицы подается в камеру сгорания принудительно с помощью вентилятора, вытесняя отработанные дымовые газы, которые по внутренней трубе отводятся на улицу.

В отдельных случаях котлы с закрытой камерой сгорания применяют не с коаксиальными модулями, а при помощи специального адаптера, который разделяет присоединительный патрубок котла на два отдельных патрубка небольшого диаметра (60-80 мм), выполняющих функцию коаксиальных: по первому всасывается воздух при помощи вентилятора для образования горения,  а по другому вытесняются отработанные газы.



Котлы с закрытой камерой сгорания применяются, как правило, в здании, где дымоход отсутствует. Монтируется дымоход такого котла двумя способами: с помощью горизонтального    комплекта прохода через стену или вертикального комплекта прохода через крышу. Большей популярностью пользуется котел с горизонтальным проходом — его просто установить на стену, граничащую с фасадом здания, для этого достаточно пробурить отверстие 110-120 мм. При этом необходимо учесть небольшой уклон (около 3°) горизонтального дымоходного модуля в сторону улицы для стекания конденсата, который образуется между дымоходами на поверхности внутренней дымоотводящей трубы. В случаях с вертикальным комплектом прохода через крышу система дооснащается специальным конденсатосборником и патрубком для отвода конденсата.



Итак, при выборе типа настенного газового котла важно иметь в виду, в каких условиях он будет эксплуатироваться и какая перед ним будет стоять задача:

1. Для определения мощности котла необходимо знать общую площадь отапливаемого здания. В условиях современного коттеджного и загородного энергосберегающего строительства, при стандартном остеклении и высоте потолков не более 3 метров необходимая мощность котла для 200 м2 в среднем равна 20 кВт. В том числе задается коэффициент запаса мощности котла при использовании антифриза, так как антифриз имеет более низкие показатели в сравнении с водой по теплоемкости: у антифриза теплоемкость на 20% меньше, это означает, что необходимая мощность котла в данном случае уже составит не 20 кВт, а 24 кВт.
2. Для определения типа котла по функции нагрева воды для системы ГВС нужно знать количество проживающих в доме, количество сантехнических приборов, а также пожелания по поводу одновременного использования горячей воды в нескольких точках. Приготовление горячей воды может быть реализовано тремя основными способами:

Двухконтурный котел с вторичным теплообменником.

Ввиду небольшой мощности вторичного теплообменника количество литров в минуту нагретой воды ограничено (примерно 12-15 л/мин горячей воды с температурным приростом 3537°С). При этом пропускная способность стандартного смесителя составляет не более 15 л/мин, следовательно, такой котел обеспечит горячей водой всего один прибор (душ, умывальник или кухонную мойку). Соответственно, двухконтурный котел подходит для комфортной эксплуатации в небольших квартирах или домах с одним санузлом на 1-2 человек.

Двухконтурный котел со встроенным бойлером.

Несмотря на небольшой объем (около 40-60 л), такой бойлер способен выдать до 350 л нагретой до 40°С воды за первые 30 минут работы. Котел со встроенным бойлером подходит для небольших домов, таунхаусов и квартир, где нет отдельной  бойлерной или котельной, но есть необходимость   пользоваться горячей водой на 2-3 прибора одновременно (2 душа, например).

Одноконтурный котел с отдельно стоящим бойлером косвенного нагрева

это котел с одним теплообменником для нагрева теплоносителя и встроенным 3-х ходовым клапаном для подключения отдельного водонагревателя. В бак такого бойлера встроен трубный теплообменник большой мощности (24-28 кВт), что позволяет достаточно быстро прогревать большой объем воды (например, бак 200 л прогреется за 25-40 минут). Большой запас горячей воды позволяет использовать несколько сантехнических приборов одновременно.

3. Для определения типа котла по способу дымоудаления необходимо понимать, хорошо ли проветривается помещение, в котором будет установлен котел, и предусмотрен ли в помещении дымоход для отведения отработанных газов. Так, для котла с открытой камерой сгорания необходим приток воздуха в помещение, где он расположен, а также полноценный дымоход (вертикальный столб с выводом выше конька здания). В случаях, когда дымоход не предусмотрен и монтаж его не представляется возможным, устанавливается газовый котел с закрытой камерой сгорания. Он имеет встроенный вентилятор для удаления дымовых газов и притока воздуха в камеру сгорания, а также для него не требуется полноценный дымоход.

4. Для экономии ресурсов и во избежание переизбытка тепла в доме к настенному газовому котлу можно подключить комнатный термостат.     Он    устанавливается в самом большом помещении в доме, и поэтому, если тепло там, тепло будет и в остальных комнатах. Место установки термостата нужно выбирать согласно инструкции. От котла до термостата протягивается электрический кабель (как правило, 2×0,75 мм), либо используется беспроводная техника. После  подключения,   если, к примеру, на термостате установлено 23°С, пока в зоне установки термостата не будет 23°С, котел будет работать, и при достижении температуры воздуха заданной величины котел выключится. Таким образом, мы решаем сразу 2 задачи: комфортная температура в помещении (без перегрева или переохлаждения) и, конечно, экономия газа, что не менее важно для наших клиентов.

Зная перечисленные выше данные, можно легко подобрать настенный газовый котел. К примеру, нам необходимо подобрать котел для дачного дома.

• Площадь дома составляет 160м2 (2 этажа), дымохода в здании нет.
• Проживать постоянно в доме хозяева не будут, они планируют приезжать на выходные (и летом, и зимой). Количество потребителей — двое взрослых (иногда четверо) и двое детей.
• Дом хорошо утеплен, панорамных окон нет.
• В доме есть кухня и 2 санузла: 1 этаж (кухонная мойка, посудомоечная машина, душевая, умывальник, унитаз и стиральная машина) и 2 этаж (ванна, умывальник, унитаз).

На основании этих данных выбираем тип котла:

Мощность котла должна составлять не менее 16 кВт (из расчета 1 кВт на 10м2).

Поскольку в доме нет дымохода, нам необходим котел с закрытой камерой сгорания с коаксиальным дымоходом — труба в трубе.

В доме проживают 4 человека и расположены 2 санузла, значит, для комфортной эксплуатации нам необходим двухконтурный котел со встроенным бойлером или одноконтурный котел с отдельно стоящим бойлером, и, как альтернатива, для менее комфортной эксплуатации (не более двух сантехнических приборов) — двухконтурный  котел  со встроенным проточным теплообменником.

По условиям, в  доме не живут постоянно, поэтому в системе отопления будет антифриз, значит, запас мощности котла увеличивается на 20%, так как теплоемкость у антифриза ниже, чем у воды:

16 кВт + 20% = 19,2 кВт

Необходимо отметить, что помимо отопления газовый котел будет также осуществлять нагрев воды, поэтому необходимая мощность котла для приготовления горячей воды составит 24 кВт.

Рассчитывается это следующим образом: 2 кВт мощности требуется для нагрева до температуры 40°С одного литра воды  в  минуту. Для комфортной эксплуатации системы проток горячей воды  должен  быть не менее 12 л/мин — такого количества хватит для одновременного использования, например, душа и 1-2 точек водоразбора.   Поэтому, как и в случае с так называемыми газовыми колонками (или газовыми проточными водонагревателями), минимальная комфортная мощность для нагрева горячей воды, исходя из количества точек водоразбора в нашем примере, составляет 24 кВт.

Даже если площадь отапливаемого дома не превышает 90 м2, но при этом есть необходимость ГВС, рекомендуемая минимальная мощность котла для комфортной эксплуатации системы должна быть не менее 24 кВт. Особенно это относится к двухконтурным котлам со встроенным проточным теплообменником

Итак, нам необходим котел с закрытой камерой сгорания со встроенным или отдельно стоящим бойлером мощностью 24 кВт для комфортной  эксплуатации,   или с проточным теплообменником с ограниченными возможностями по приготовлению горячей воды.

Такие котлы есть у большинства производителей, остается выбрать понравившийся бренд!

*Загильзовка дымохода — вставка модульной дымоотводящей трубы из нержавеющей стали в существующий дымоход для предотвращения разрушений кирпичных стенок дымохода из-за отходящих газов и образующегося конденсата, улучшающая естественные тяговые свойства дымохода.

Viessmann Vitoplex 100 Тип PV1 620 кВт с Vitotronic 100 Тип CC1E (газ/дизель) PV10A07

Viessmann Vitoplex 100 Тип PV1 620 кВт с Vitotronic 100 Тип CC1E (газ/дизель) PV10A07 — купить в Москве

В связи с высокой волатильностью валютного рынка, актуальные цены могут отличаться от цен на сайте. Пожалуйста, уточняйте актуальные цены у менеджеров компании!

Цена по запросу

Онлайн заказ

* Цены указаны согласно официального прайс-листа Viessmann без НДС

Жидкотопливный/газовый водогрейный котел VITOPLEX 100 PV10A07 620 кВт с Vitotronic 100 CC1E, для режима с постоянной температурой подающей магистрали котлового контура

Котлы поставляются без горелки. В рамках программы поставок Viessmann предлагаются горелки (газ, дизель, комбинированные) сторонних производителей – Weishaupt и Elco. Для подбора необходимой горелки обращайтесь к менеджерам нашей компании.

Предназначен для отопления помещений до 6200 м2.

Принадлежности для котлов Viessmann Vitoplex 1000 тип PV1 150-620 кВт

Группы безопасности и мембранные предохранительные клапаны:
— 7143783, Группа безопасности для котлов мощностью 150-200 кВт
— 9572991, Мембр. предохр. клап. 1 1/4” 3 бар (250, 310 кВт)
— 9572992, Мембранный предохр. клапан 3 бар (410, 500 кВт)
— 7452612, Мембр. предохр. вентиль 1 1/4″ 4 бар (150-310 кВт)
— 7437805, Мембр. предохр. клапан 1 1/2″ 4 бар (410-620 кВт)

Прочее:
— 7174514, Приспособление для чистки котла (150-250 кВт)
— 7174512, Приспособление для чистки котла (310-500 кВт)
— 7174513, Приспособление для чистки котла (620 кВт)
— 7196314, 1 комплект звукопоглощающих подкладок котла (150-250 кВт)
— 7226127, 1 комплект звукопоглощающих подкладок котла (310 кВт)
— 7196319, 1 комплект звукопоглощающих подкладок котла (410-620 кВт)
— 9529050, Ограничитель уровня воды (150-620 кВт)
— 7438025, Ограничитель макс. давления (SDB) 06-бар (410-620 кВт)
— 7438030, Ограничитель мин. давл. (SDBF) 0 – 6 бар (410-620 кВт)
— 7188380, Арматурный стержень с манометром (150-620 кВт)
— Z009429, Компл. для замены сепаратора (410-620 кВт)

Стабилизаторы напряжения для котлов:

• Инверторные стабилизаторы напряжения Штиль «ИнСтаб» 0,35-20 кВА

Характеристики

Артикул	PV10A07
Производитель	Viessmann
Страна бренда	Германия
Страна производства	Германия
Ном. тепловая мощность, кВт	620
Диапазон ном. тепловой нагрузки, от кВт до кВт	551-682
Допуст. температура подачи (= температура срабатывания защитного ограничителя температуры), °C	110
Допуст. рабочее давление, бар	5
Аэродинамическое сопротивление, Па	310
Длина	1940
Ширина	1015
Высота	1590
Масса	1005
Патрубок подсоединения дымохода	250
Диаметр камеры сгорания, мм	640
Длина камеры сгорания, мм	1405
Подключение системы удаления продуктов сгорания, Ø мм	250
Нормативный КПД при темп. отопит. системы 75/60 °C, %	86 (Hs)/ 92 (Hi)
Гарантийный срок, мес.	24

Фотогалерея

Отзывы покупателей

Оставить отзыв Рейтинг товара

На этот товар еще нет отзывов.

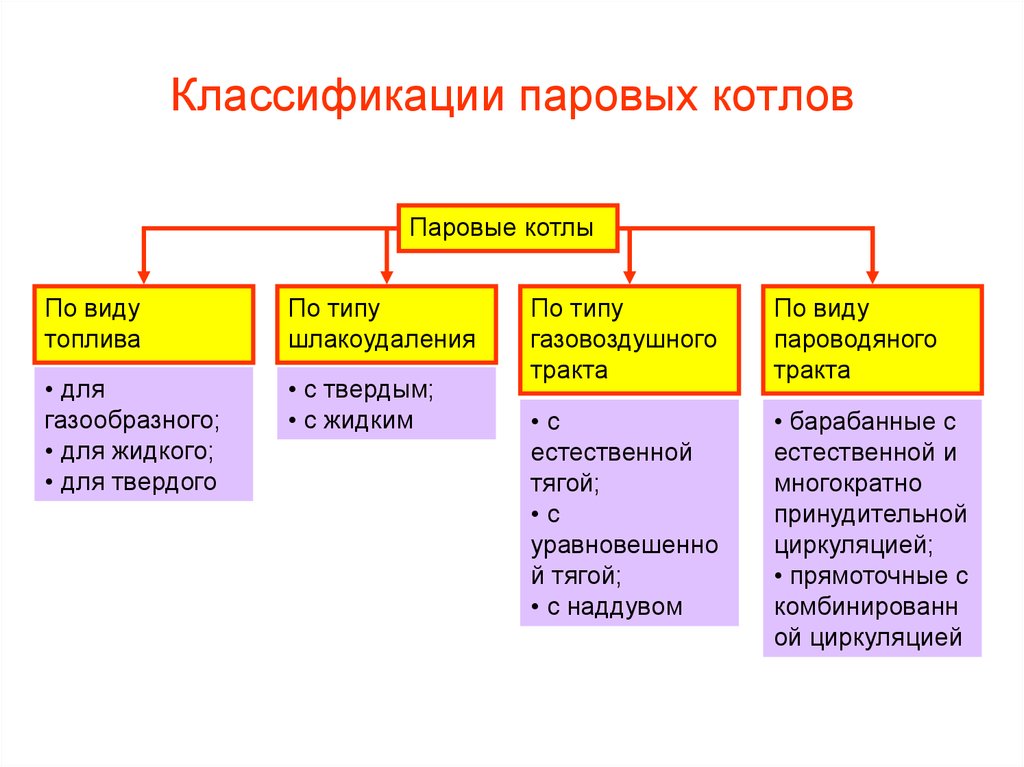

Наиболее распространенные типы паровых котлов

Содержание

От паровых двигателей до систем отопления домов и водонагревателей люди веками использовали котельные системы для обеспечения парового отопления и горячего водоснабжения. На первый взгляд может показаться, что все паровые котлы более или менее одинаковы, но дело в том, что паровые системы могут сильно отличаться друг от друга. Одни котлы работают на природном газе, другие на мазуте или пропане. Есть котлы как высокого давления, так и котлы низкого давления, а есть и такие, которые могут делать и то, и другое. Котельные установки могут работать с разным минимальным уровнем воды и с разным уровнем энергоэффективности.

Разборка типов паровых котлов

Существует несколько основных типов котлов с разным качеством и разной конструкцией для разных целей. Прежде чем вы сможете понять, какой котел подходит для вашего объекта, вам следует ознакомиться с несколькими наиболее распространенными типами паровых котлов.

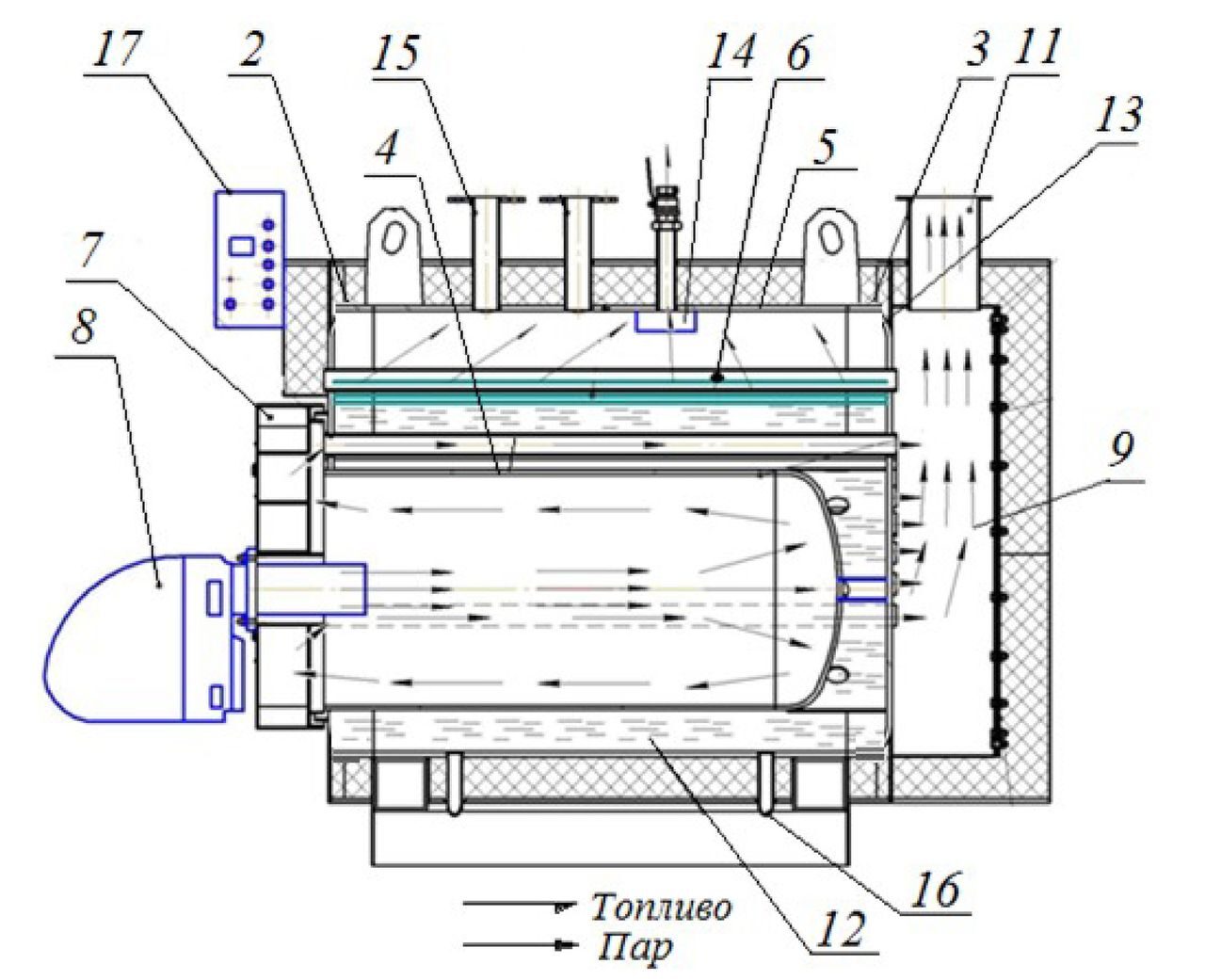

Жаротрубный котел

Жаротрубные котлы, наиболее распространенный тип котловой системы, особенно для промышленного использования, существуют уже давно из-за их способности удовлетворять потребности в паре, когда спрос велик и постоянен. Эти сосуды под давлением заполнены водой, а топливо, используемое для нагрева воды, хранится внутри ряда трубок. Ключ к жаротрубному котлу заключается в том, чтобы котел, горелка и схема управления работали вместе друг с другом, чтобы производить пар и перекачивать его туда, куда ему нужно. Они распространены для любого применения пара или горячей воды, требующего от 15 до 2200 лошадиных сил.

Несмотря на широкое распространение, жаротрубные котлы не лишены недостатков. Они предназначены для одновременного нагрева большого количества воды, поэтому после запуска может пройти несколько часов, прежде чем будет достигнуто надлежащее давление пара. Эта конструкция котла может быть громоздкой и дорогой для отраслей, которым требуется пар только в определенное время суток, не говоря уже о непроизводительном времени, необходимом для розжига и продувки. Питательная вода для этих котлов обычно состоит из смеси возвратного парового конденсата и природного источника воды, что может привести к накоплению минералов и засорению даже при частой очистке воды. Наконец, существует постоянный риск перегрева и чрезмерного давления пара, которые, как известно, вызывают опасные взрывы в старых или плохо обслуживаемых системах.

Водотрубный котел

Водотрубные котлы становятся все более популярными, поскольку они, вероятно, являются наиболее универсальным типом котельной системы. В котлах этого типа вода проходит по ряду труб, которые соединяют нижний грязевой барабан в нижней части котла с паровым барабаном в верхней части. Когда котел работает, дымовые газы обтекают трубы, нагревая воду внутри и производя пар.

Этот тип котла лучше всего использовать, когда предприятиям требуется большое количество пара, обычно десятки тысяч фунтов на пар в час. Водотрубные котлы могут быть особенно полезны, потому что они могут производить пар по требованию с небольшой задержкой между включением котла и производством пара. Кроме того, в них меньше воды, чем в некоторых других типах котлов, что делает их более чувствительными к изменяющейся потребности в паре, не говоря уже о том, что они более безопасны и экономичны.

Miura специализируется на производстве водотрубных паровых систем, и мы усовершенствовали нашу конструкцию, создав котлы с компактной модульной конструкцией и расширенными возможностями самоконтроля. Это не только дает предприятиям преимущество использования пара по требованию, но и позволяет настроить несколько котлов для включения и выключения по мере необходимости.

Электрический котел

По сравнению с водотрубными и жаротрубными котлами, электрические котлы намного меньше и тише. Самая большая разница между электрическими и другими котлами заключается в том, что у них нет выхлопной трубы и они не используют ископаемое топливо, такое как нефть или природный газ, что практически исключает выбросы NOx или других типов парниковых газов.

Это делает электрические котлы жизненно важными для районов с жесткими ограничениями на выбросы этих типов загрязняющих веществ. Загвоздка в том, что они имеют смысл только тогда, когда стоимость электроэнергии приемлема; в противном случае они могут быть дорогими в эксплуатации, а некоторые удобства, которые они обеспечивают, могут оказаться бесполезными.

Конденсационный котел

Конденсационные котлы могут быть наиболее эффективным типом котлов, часто достигающим степени эффективности преобразования топлива в пар до 99 процентов. Эти котлы восстанавливают часть скрытого тепла из неиспользованного водяного пара, который тратится впустую другими типами котлов, возвращая его для соединения с котловой водой. Пока температура обратки меньше 110 градусов, подойдет конденсационный котел. Чем холоднее обратная вода, тем более эффективным будет конденсационный котел, иногда достигающий до 9КПД 8%, что значительно выше, чем у водотрубных и жаротрубных котлов.

Какой тип парового котла лучше?

Выбор котловой системы, как правило, зависит от ряда факторов, в том числе от требований к пространству, уровня комфорта с изделием, потребности в мощности и т. д. При этом, принимая во внимание все факторы, многие отрасли и предприятия приходят к выводу, что водотрубные котлы являются лучшим универсальным выбором, обеспечивающим наилучший баланс между энергоэффективностью, безопасностью, низким уровнем выбросов и надежностью. Принимая во внимание все варианты, многие компании доверяют Miura своей торговой марке водотрубных паровых систем.

Преимущества паровых котлов Miura

Что делает Miura предпочтительным водотрубным котлом для больниц, университетов, пивоваренных заводов, предприятий по приготовлению пищи и других отраслей промышленности? Давайте рассмотрим некоторые из функций, которые эти отрасли ценят больше всего:

• Steam, когда он вам нужен, а не когда он вам не нужен. Водотрубные котлы Miura могут производить пар при холодном пуске за пять минут или меньше, в отличие от часов прогрева, необходимых для конструкции жаротрубных котлов. Это не только экономит непроизводительные трудозатраты и счета за электроэнергию, но также означает получение пара по запросу с меньшими отходами.
• Компактный дизайн. Многие жаротрубные системы большие и громоздкие, часто для их размещения требуется строительство отдельной котельной. Miura использует компактную конструкцию с сосудами под давлением с водяными трубками небольшого объема, что позволяет им занимать меньше места, что является огромным преимуществом для компаний с ограниченными возможностями.
• Высокая энергоэффективность. Котлы Miura не только экономят топливо благодаря быстрому запуску, но и обеспечивают эффективность преобразования топлива в пар около 85 %, экономя клиентам в среднем 20 и более процентов на счетах за электроэнергию.
• Модульные конфигурации. Для улучшения характеристик энергоэффективности и подачи пара по требованию котлы Miura имеют модульную конструкцию, поэтому компании могут конфигурировать несколько блоков последовательно. Это позволяет запускать и выключать определенные блоки, чтобы приспособиться к большим колебаниям спроса в течение дня. Это также обеспечивает минимальное время простоя или его полное отсутствие, когда требуется техническое обслуживание одного из модулей.
• Низкий уровень выбросов. Котлы Miura имеют самые низкие показатели выбросов NOx в отрасли, что позволяет предприятиям соответствовать даже самым строгим требованиям по выбросам без перехода на электричество.
• Возможности самоконтроля, диагностики и очистки воды. Котлы Miura предлагают самые современные технологии самоконтроля, помогающие выявлять и устранять небольшие проблемы до того, как они перерастут в большие. Они также предлагают передовые системы очистки воды, чтобы поддерживать чистоту питательной воды и не допускать образования отложений в котлах.

Выбор между паровыми котлами LX и EX?

В настоящее время Miura предлагает два типа паровых котлов: LX и EX. Тип, который вы выберете, будет во многом зависеть от потребностей и приоритетов вашего бизнеса или объекта.

Двухтопливная котельная система Miura EX

Для компаний и отраслей промышленности, которым необходим дополнительный источник топлива, двухтопливная котельная система EX соответствует ожиданиям или превосходит их. Эти высокопроизводительные котлы имеют конструкцию водяных труб, которой славится Miura, и они могут производить пар при холодном запуске всего за 5 минут. Они также предназначены для работы на природном газе, пропане или мазуте № 2 в зависимости от ситуации. EX компактен, занимает на 33% меньше места, чем средний дымогарный котел, и отличается низким уровнем выбросов NOx, составляющим всего 30 частей на миллион. Контроллер BL упрощает контроль и техническое обслуживание, предоставляя показания давления пара, температуры дымовых газов, температуры питательной воды, проводимости воды, времени до продувки и многое другое в режиме реального времени.

Газовый котел Miura LX

Не имеющий себе равных по надежности, энергоэффективности и низкому уровню выбросов в своем классе, Miura LX является отличным выбором практически для любого бизнеса или отрасли, где требуется паровое тепло. Несмотря на то, что он примерно вдвое меньше среднего жаротрубного котла, он производит примерно такую ​​же мощность, что означает, что вы можете удвоить свою мощность в том же пространстве, если это необходимо, и при этом получать пар по запросу в течение 5 минут после холодного запуска. Энергосберегающая конструкция позволяет экономить как топливо, так и воду, а LX имеет один из самых низких рейтингов выбросов NOx в отрасли, всего 9 баллов.частей на миллион LX также позволяет использовать ту же систему контроллера BL, что и EX, что упрощает мониторинг и техническое обслуживание. Также доступны варианты высокого и низкого давления.

Все котельные системы Miura созданы с учетом требований безопасности и качества, соответствующих стандартам ASME или превосходящих их. На каждую котельную систему также распространяется наша семилетняя гарантия на сосуд высокого давления. Лучше всего Miura известна общей безопасностью; В настоящее время в эксплуатации находятся сотни тысяч агрегатов, и наши котельные системы никогда не сталкивались с катастрофическими отказами, приводящими к травмам.

Независимо от того, управляете ли вы учебным заведением, медицинским учреждением, предприятием пищевой промышленности, прачечной, текстильной фабрикой, химическим заводом или другим видом промышленности, мы приглашаем вас испытать повышенную эффективность и экономию энергии пара по запросу с Miura Котельная LX или EX.

Свяжитесь с представителем Miura в вашем регионе или позвоните нам по телефону 1-678-685-0929, чтобы узнать больше о том, как котлы Miura могут помочь повысить производительность и снизить затраты для вашего бизнеса.

Типы котлов — Путеводитель по покупке Томаса

Котлы представляют собой механические устройства или системы, состоящие из сосудов и камер сгорания, которые используются для нагрева воды для производства пара или горячей воды. Котлы используются в основном в приложениях по выработке электроэнергии для подачи пара на силовые турбины и генераторы для производства электроэнергии, но они также знакомы домовладельцам и являются обычным компонентом систем отопления. Доступны котлы различных размеров и теплопроизводительности, начиная от бытовых отопительных установок и заканчивая крупными паровыми установками. Они бывают различных типов и могут работать на таких видах топлива, как уголь, нефть, древесина или природный газ. Другие области применения котлов включают, среди прочего, те, которые используются для обогрева помещений, в прачечных, на локомотивах или для очистки или вулканизации.

Характеристика котлов по типу может быть выполнена в нескольких измерениях:

1. По источнику топлива
2. По теплоносителю
3. По конструкции
4. По приложению

Типы котлов по источнику топлива

Наиболее распространенными типами котлов по источнику топлива являются котлы, работающие на жидком топливе, газовые котлы, которые обычно используют природный газ в качестве топлива, и электрические котлы, которые используют электричество непосредственно в качестве источника энергии. Реже сегодня используются угольные котлы, которые используют уголь в качестве топлива. В случае горючих ископаемых видов топлива нефть или природный газ воспламеняются, образуя пламя, которое приводит к нагреву труб котла или теплообменников. Электрические котлы используют джоулев нагрев для получения тепла от электрического тока, протекающего через резистивные элементы. В любом случае полученное тепло затем передается среде, циркулирует и распределяется по мере необходимости в нужное место, где происходит другой теплообмен, передавая тепловую энергию среды компоненту или элементу, подлежащему нагреву. Во многих случаях это достигается за счет того, что среда нагревает радиатор, который затем нагревает воздух за счет конвекции.

Также существуют котлы на отработанном масле, котлы на отработанном масле и котлы на древесных отходах, которые используют переработанные источники топлива для выработки тепла для теплоносителя. Котлы, работающие на шерсти, угле и биомассе, в совокупности известны как котлы, работающие на твердом топливе.

Типы котлов по теплоносителю

Большинство котлов передают генерируемое ими тепло воде, которая служит теплоносителем. В котлах, которые используются для выработки электроэнергии, вода чаще нагревается выше точки кипения для выработки пара, который затем приводит в действие турбины и генераторы для производства электроэнергии. Общие типы паровых котлов включают паровые котлы, работающие на жидком топливе, паровые котлы, работающие на газе, паровые котлы, работающие на угле, или паровые котлы с электрическим нагревом.

В бытовых котлах более распространенным подходом является выработка горячей воды, а не пара, который служит теплоносителем. Водогрейные котлы нагревают воду до температуры, подходящей для эффективной передачи тепла (обычно от 140 ^o F до 180 ^o F), но ниже точки кипения. Нагретая вода циркулирует к радиаторам или теплообменникам с помощью сети труб, клапанов и насосов. В котлах для отопления домов производители котлов нередко продают так называемые блочные котлы. Эти комплектные блоки объединяют котел, топливную горелку, регулирующие клапаны, циркуляционные насосы и управляющую электронику, такую ​​как реле и датчики/переключатели, в предварительно собранный блок, который сводит к минимуму сложность процесса установки и использует преимущества стандартных продуктов и размеров трубопроводов.

Типы котлов по конструкции

Конструкции и конструкция котла различаются в зависимости от области применения агрегата. Материалы, используемые при производстве котлов, различаются и включают котлы из углеродистой стали, котлы из нержавеющей стали и чугунные котлы.

Хотя большинство котлов предназначены для стационарной установки и остаются стационарными, существуют переносные конструкции котлов, такие как котлы, смонтированные на прицепе, мобильные котлы или полупереносные котлы, которые могут быть развернуты для аварийного использования или там, где потребность носит временный характер. Другие конструктивные решения включают агрегаты, известные как котлы, устанавливаемые на месте, где процесс установки оптимизирован для конфигурации, соответствующей конкретному применению.

В конструкциях котлов также используются специальные методы для достижения эффективности. Одним из таких подходов к проектированию высокоэффективных котлов является конденсационный котел. Конденсационные котлы извлекают тепло из выхлопных газов, которые выбрасываются наружу от сжигания источника топлива. Эти выхлопные газы обычно содержат водяной пар, который при конденсации в жидкую форму улавливает тепловую энергию от тепла парообразования. Чистым эффектом является увеличение общего КПД агрегата за счет повторного использования потерянной тепловой энергии.

Типы котлов по применению

Котлы

широко используются в промышленности, а также в стандартных условиях, таких как школы, офисы, больницы, жилые дома, квартиры и кондоминиумы. Например, в сельском хозяйстве и сельском хозяйстве котлы используются в качестве источника энергии на фермах и могут использовать котлы, работающие на биомассе, в качестве источника топлива благодаря их доступности. Молочная промышленность использует котлы для термической обработки молочных продуктов и переработки молока в сухое молоко, сыр, масло и другие продукты. Котлы служат для обеспечения тепла, чтобы помочь поддерживать температуру продуктов, выращенных в теплицах.
