Требования правил устройства электроустановок: ПУЭ 7. Правила устройства электроустановок. Издание 7

Содержание

Требования правил устройства электроустановок

Для того, чтобы обеспечить надежную работу электрооборудования и кабельных линий, были разработаны специальные правила. Требования правил устройства электроустановок касаются всех объектов и сооружений, где так или иначе присутствует электричество. Данное руководство предназначено для инженерного и технического персонала, связанного с проектными и монтажными работами, а также с дальнейшей эксплуатацией электрических сетей и оборудования.

Практическое применение Правил

Настоящие Правила действуют, практически для всех электроустановок, с самыми различными параметрами. Прежде всего, в сферу их влияния попадают новые объекты, и те, которые подлежат реконструкции. Для действующих устройств, правила применяются с целью повышения надежности эксплуатации и обеспечения необходимого уровня электробезопасности.

Все требования согласованы с плановыми и предупредительными ремонтами, профилактическими испытаниями оборудования и установок. Понятие электроустановки включает в себя комплекс машин, аппаратуры, сетей, линий и дополнительного оборудования. Такие комплексы позволяют производить, трансформировать, преобразовывать, передавать и распределять электрическую энергию. В конечном итоге, она преобразуется в другие виды энергии, непосредственно используемые в промышленности и в быту.

Существуют различные виды электроустановок. Устройства открытого типа защищаются лишь с помощью навесов, легких ограждений и т.д. Закрытые электроустановки считаются внутренними и размещаются в зданиях, обеспечивающих защиту от внешних воздействий.

Электрическое оборудование, доступ к которому разрешен только квалифицированным специалистам, размещается в специально предназначенных для этого помещениях. Эти помещения могут различаться между собой, в зависимости от местных условий – влажности, температуры, загрязненности пылью и т.д. От этого зависит и степень безопасности того или иного помещения, где находится электрооборудование.

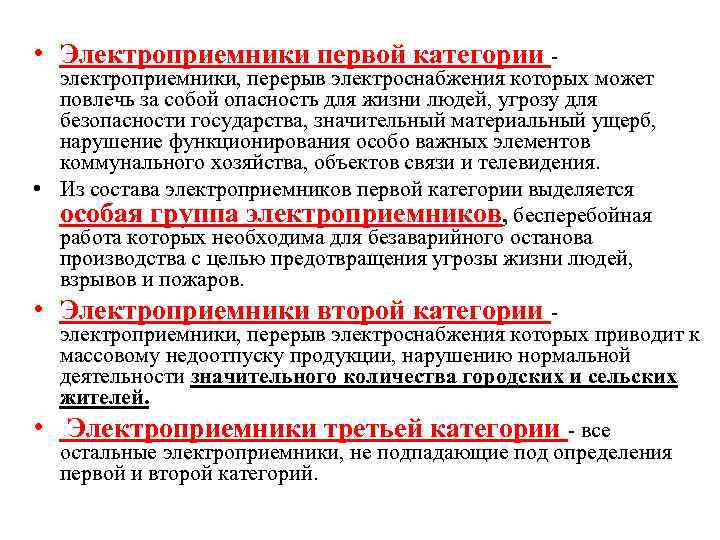

Требования Правил в вопросах электробезопасности

Условия электробезопасности разделяют электроустановки на две основные категории, в зависимости от напряжения: до 1 киловольта и более 1 киловольта.

Чтобы обеспечить безопасность обслуживающему персоналу, требования Правил устройства электроустановок предусматривают проведение специальных мероприятий:

До токоведущих частей должны соблюдаться определенные расстояния. По возможности, они закрываются или ограждаются, исключая свободный доступ.
Кроме ограждений, применяется блокирующая аппаратура, предотвращающая возможные ошибочные операции. С этой же целью используется предупреждающая сигнализация, плакаты, таблички и надписи.
Кроме защитного оборудования, на объектах повышенной опасности размещаются средства для оказания первой помощи пострадавшим.

Правила Устройства Электроустановок (ПУЭ) актуальная версия на 2021 год

Правила Устройства Электроустановок ПУЭ — группа общесоюзных нормативных документов Минэнерго СССР, нормативных документов Минэнерго России и документов иных стран. Правила устройства электроустановок ПУЭ распространяются на вновь сооружаемые и реконструируемые электроустановки постоянного и переменного тока напряжением до 750 кВ, в том числе на специальные электроустановки… ПУЭ – это документ, который используют на ряду с ГОСТами, СП и СНиПами инженеры-проектировщики, электромонтажники и другие работники чья деятельность связана с электроустановками, инженерными сетями и коммуникациями.

Правила Устройства Электроустановок ПУЭ не является документом в области стандартизации и не являются единым документом и издавались отдельными главами, одна из которых называлась «Общая часть» и устанавливала общие требования. Сборники документов ПУЭ выпускались под названием «издания».

Статус ПУЭ на 2021 год в странах бывшего СССР:

— в Российской Федерации действительны ПУЭ действующие главы 6 и 7 издания на 01.01.2023 г.;

— в Республике Беларусь действителен ТКП 339-2011, введен впервые в 2011 году взамен ряда глав ПУЭ 6 издания и его оставшиеся главы;

— на Украине действительны ПУЭ 2009 года (аналогичны 7 изданию).

ПРАВИЛА УСТРОЙСТВА ЭЛЕКТРОУСТАНОВОК ПУЭ действуют в РФ виде отдельных разделов и глав 7 и 6 издания

ПУЭ (6 издание)	ПУЭ (7 издание)
Раздел 1. Общие правила	Раздел 1. Общие правила
Глава 1.3. Выбор проводников по нагреву, экономической плотности тока и по условиям короны Глава 1.4. Выбор электрических аппаратов и проводников по условиям короткого замыкания Глава 1.5. Учет электроэнергии Глава 1.6. Измерения электрических величин	Глава 1.1. Общая часть Глава 1.2. Электроснабжение и электрические сети Глава 1.7. Заземление и защитные меры электробезопасности Глава 1.8. Нормы приемо-сдаточных испытаний Глава 1.9. Изоляция электроустановок
Раздел 2. Канализация электроэнергии	Раздел 2. Передача электроэнергии
Глава 2.1. Электропроводки Глава 2.2. Токопроводы напряжением до 35 кВ Глава 2.3. Кабельные линии напряжением до 220 кВ	Глава 2.4. Воздушные линии электропередачи напряжением до 1 кВ Глава 2.5. Воздушные линии электропередачи напряжением выше 1 кВ. Приказ Минэнерго России от 20.12.2017 № 1197 «Об исключении пункта 2.5.223 главы 2.5 «Воздушные линии электропередачи напряжением выше 1 кВ» раздела 2 Правил устройства электроустановок, седьмое издание, утвержденной приказом Минэнерго России от 20 мая 2003 г. № 187»
Раздел 3. Защита и автоматика
Глава 3.1. Защита электрических сетей напряжением до 1 кВ Глава 3.2. Релейная защита Глава 3.3. Автоматика и телемеханика Глава 3.4. Вторичные цепи
Раздел 4. Распределительные устройства и подстанции	Раздел 4. Распределительные устройства и подстанции
Глава 4.3. Преобразовательные подстанции и установки Глава 4.4. Аккумуляторные установки	Глава 4.1. Распределительные устройства напряжением до 1 кВ переменного тока и до 1,5 кВ постоянного тока Глава. 4.2. Распределительные устройства и подстанции напряжением выше 1 кВ
Раздел 5. Электросиловые установки
Глава 5.1. Электромашинные помещения Глава 5.2. Генераторы и синхронные компенсаторы Глава 5.3. Электродвигатели и их коммутационные аппараты Глава 5.4. Электрооборудование кранов Глава 5.5. Электрооборудование лифтов Глава 5.6. Конденсаторные установки
	Раздел 6. Электрическое освещение
Глава 6.1. Общая часть Глава 6.2. Внутреннее освещение Глава 6.3. Наружное освещение Глава 6.4. Световая реклама, знаки и иллюминация Глава 6.5. Управление освещением Глава 6.6. Осветительные приборы и электроустановочные устройства
Раздел 7. Электрооборудование специальных установок	Раздел 7. Электрооборудование специальных установок
Глава 7.3. Электроустановки во взрывоопасных зонах Глава 7.4. Электроустановки в пожароопасных зонах Глава 7.7. Торфяные электроустановки	Глава 7.1. Электроустановки жилых, общественных, административных и бытовых зданий Глава 7.2. Электроустановки зрелищных предприятий, клубных учреждений и спортивных сооружений Глава 7.5. Электротермические установки Глава 7.6. Электросварочные установки Глава 7. 10. Электролизные установки и установки гальванических покрытий. Приказ Минэнерго России от 20.12.2017 г. № 1196 «О признании не подлежащими применению отдельных положений Правил устройства электроустановок» – абзацы 1 и 6 пункта 7.1.34. Требования п. 7.1.34 ПУЭ, которые предписывали использовать в электроустановках зданий кабели и провода с медными жилами, признаны не подлежащими применению.

Действующая версия ПЭУ не учитывает одновременно действующие требования по защите электроустановок:

ГОСТ Р 50571.17-2000 (МЭК 60364-4-482-82) Электроустановки зданий. Часть 4. Требования по обеспечению безопасности. Глава 48. Выбор мер защиты в зависимости от внешних условий. Раздел 482. Защита от пожара,
ГОСТ Р 50571-4-44-2011 (МЭК 60364-4-44:2007) Электроустановки низковольтные. Часть 4-44. Требования по обеспечению безопасности. Защита от отклонений напряжения и электромагнитных помех.

После принятия закона «О техническом регулировании» от 27. 12.2002 N 184-ФЗ (ред. от 28.11.2018) Минюст отказал в регистрации двадцати трех новых глав ПУЭ седьмого издания.

В 2016 г. был принят закон от 23.06.2016 № 196-ФЗ «О внесении изменений в Федеральный закон „Об электроэнергетике“ в части совершенствования требований к обеспечению надежности и безопасности электроэнергетических систем и объектов электроэнергетики», устанавливаются требования к:

функционированию электроэнергетических систем, в том числе к обеспечению устойчивости и надежности электроэнергетических систем, режимам и параметрам работы объектов электроэнергетики и энергопринимающих установок, релейной защите и автоматике, включая противоаварийную и режимную автоматику;
функционированию объектов электроэнергетики и энергопринимающих установок;
планированию развития электроэнергетических систем;
безопасности объектов электроэнергетики и энергопринимающих установок;
подготовке работников в сфере электроэнергетики к работе на объектах электроэнергетики и энергопринимающих установках.

Также изменения предусматривают, что требования к оборудованию объектов электроэнергетики и энергопринимающих установок как к продукции устанавливаются в соответствии с правом Евразийского экономического союза и законодательством РФ.

В настоящее время действуют национальные технические регламенты, устанавливающие требования к электроустановкам потребителей и электрооборудованию:

Федеральный закон от 30 декабря 2009 г. N 384-ФЗ «Технический регламент о безопасности зданий и сооружений»(с изменениями на 2 июля 2013 года),
СП 76.13330.2016 Электротехнические устройства. Актуализированная редакция СНиП 3.05.06-85,
СП 256.1325800.2016 «Электроустановки жилых и общественных зданий. Правила проектирования и монтажа»,
Федеральный закон от 22 июля 2008 года N 123-ФЗ «Технический регламент о требованиях пожарной безопасности» (с изменениями на 27 декабря 2018 года).
«Правила безопасности энергопринимающих установок. Особенности выполнения электропроводки в зданиях с токопроводящими медными жилами или жилами из алюминиевых сплавов». Утверждены Приказом Минэнерго России от 16.10.2017 № 968. Соответствующие требования ПУЭ были признаны не подлежащими применению с декабря 2017 г.

Для продукции, в отношении которой не вступили в силу технические регламенты Таможенного союза или технические регламенты Евразийского экономического сообщества, действуют нормы законодательства Таможенного союза и законодательств Сторон в сфере технического регулирования. На данный момент ПУЭ к российскому законодательству в сфере технического регулирования не относится.

В настоящее время в РФ действуют технические регламенты Таможенного союза, связанные с электроустановками:

ТР ТС 004/2011 О безопасности низковольтного оборудования (с изменениями на 25 октября 2016 года);
ТР ТС 012/2011 О безопасности оборудования для работы во взрывоопасных средах;
ТР ТС 020/2011 Электромагнитная совместимость технических средств (с изменениями на 3 февраля 2015 года).

По теме

Перечень продукции, в отношении которой подача таможенной декларации сопровождается представлением документа об оценке соответствия (сведений о документе об оценке соответствия) требованиям ТР ТС 004/2011 (с изменениями на 19 марта 2019 года)

Правила технической эксплуатации электроустановок потребителей ПТЭЭП (с изменениями на 13 сентября 2018 года)

Правила по охране труда при эксплуатации электроустановок ПОТЭЭ. утверждены приказом Минтруда РФ от 15.12.2020г. N903н

Правила по охране труда при эксплуатации объектов теплоснабжения и теплопотребляющих установок ПОТЭТ, утверждены приказом Минтруда РФ от 17.12.2020 г. № 924н

Популярные товары

Шины медные плетеные

Шины изолированные гибкие и твердые

Шинодержатели

Изоляторы

Индикаторы наличия напряжения

Законы, правила и политики в области электротехники

Действующие законы в области электротехники (RCW)

Глава 19. 28 RCW в области электротехники (F500-143-000) Действует с июня 2018 г.
Этот печатный документ также можно получить за плату в местных офисах L&I или по почте.

Замена/вставка страниц в связи с изменением законодательства. Пожалуйста, замените/вставьте страницы ниже в вашу печатную версию 2018 RCW 19.28.

Сменная страница 5 — изменение связано с законодательством 2019 г. — SHB 1594.
Сменная страница 7 — Изменение связано с законодательством о сантехнике 2020 г. — SB 6170
Сменная страница 9 — Изменение связано с законодательством о сантехнике 2020 г. — SB 6170
Сменная страница 16 — Изменение связано с законодательством о сантехнике 2020 г. — SB 6170
Сменная страница 18 — Изменение связано с законодательством о сантехнике 2020 г. — SB 6170
Замена страницы 22 — изменение связано с законодательством 2021 г. — SSB 5267.

Вставьте страницу 22.5 — Пожалуйста, вставьте эту страницу между страницами 22 и 23. Изменение связано с законодательством 2020 года — SSB 6409, в котором добавлен новый раздел 19..28.265.
Замена страницы 27 — изменение связано с законодательством 2021 г. — SSB 5267

Глава 19.28 RCW — Электрики и электроустановки официальная копия, оформленная в протоколе Управления пересмотра правил.

Текущие правила электроснабжения (WAC)

Правило WAC по электротехнике 296-46B (F500-142-000) Вступает в силу 29 октября 2020 г.
Этот печатный документ также можно получить за плату в местных офисах L&I или по почте.

Замена страниц в связи с изменением правил. Пожалуйста, замените страницы ниже в вашем 29 октября, 2020 печатная версия WAC 296-46B.

Страницы перечня комиссий за замену (вступает в силу 1 июля 2021 г.) — изменения отражают увеличение комиссий на 5,79%.

Замена страницы 89 — Изменение связано с пересмотром правил WAC 296-46B-940 Взаимных соглашений между Вашингтоном и другими штатами.

Глава 296-46B WAC — Стандарты электробезопасности, администрирование и установка, официальная копия, отформатированная в протоколе Управления пересмотра правил.

Законы и правила об аттракционах

Глава 67.42 RCW — Аттракционы или сооружения.
Глава 296-403A WAC — Аттракционы или сооружения.

Коды и стандарты NFPA

Посетите веб-сайт Национальной ассоциации противопожарной защиты (NFPA), чтобы получить доступ только для чтения к кодам и стандартам NFPA, принятым L&I в главе 296-46B-010 WAC.

Разработка правил

2023 Нормотворчество

L&I приняла изменения в правилах, которые открывают больше возможностей для прохождения экзамена уровня путешествия (01).

Новый закон, введенный в действие в соответствии с замещающим законопроектом Сената (SSB) 6126 от 2018 года, предоставил L&I возможность участвовать в нормотворчестве. L&I использовала свое усмотрение, предусмотренное законом, чтобы продолжать помогать электротехнической промышленности при реализации законопроекта. Ниже представлен обзор принятых изменений и указан адрес, по которому можно просмотреть полный текст принятого правила.

Компания L&I подала приказ о принятии правил CR-103 для принятия изменений 14 февраля. Новые правила вступают в силу 1 июля.

Важное примечание:

Эти изменения не распространяются на специализированных подрядчиков-электриков или стажеров, которых они нанимают. Также не изменился процесс представления стажерами часов опыта в отдел лицензирования программы по электротехнике

Обзор предлагаемых изменений

Принятые изменения позволяют кандидатам на стажировку сдавать экзамен 01 на основании «уважительной причины», предусмотренной законом. . Исключение будет действовать до 1 июля 2025 года. Принятое правило частично признает:

Электрики с государственной лицензией из других юрисдикций, которым требуется 8 000 часов опыта (4 000 часов должны быть для новых коммерческих или промышленных установок) в качестве электриков на выезде;
Лица с военным опытом работы в строительном батальоне во время службы в вооруженных силах США или лица из других юрисдикций, проработавшие 16 000 часов в сфере электротехники (4 000 часов должны быть на коммерческих или промышленных объектах), чтобы получить право на сдачу экзамена на электрика уровня 01.
Лица, набравшие 4000 часов работы по установке промышленных или коммерческих установок до 1 июля 2023 года. Это лицо может продолжать накапливать оставшийся опыт работы по специальности и претендовать на сдачу экзамена на электрика без участия в программе ученичества.

Это нормотворчество также вносит другие изменения в правило для обновлений и обслуживания.

Нормотворческие документы

Уведомление о намерениях 02.08.2022

CR-101 Предварительное предложение
Первый проект WAC 296-46B-945 Предлагаемые поправки
Второй проект WAC 296-46B-945 Предлагаемые поправки
Третий проект WAC 296-46B-945 Предлагаемые поправки

Предлагаемая формулировка правил 22.11.2022

CR-102 Предлагаемое нормотворчество
CR-102 Предлагаемый язык правил
Предварительный анализ затрат и результатов
Пакет информации о публичных слушаниях

Окончательное принятие 14.

02.2023

CR-103 Принятие
CR-103 Язык принятия
Окончательный анализ затрат и результатов
Краткое пояснение (CES)

Что будет дальше

1 июля 2023 г.: Принятое правило вступает в силу.

Связанные ресурсы

Правила торговли и лицензирования в стадии разработки (перечислены в алфавитном порядке), чтобы найти стандарты электробезопасности, администрирование и установку.
Текущее электротехническое нормотворчество.
Подпишитесь на электронный бюллетень, чтобы получать по электронной почте уведомления с важными датами и другую информацию об изменениях правил.

Политика инспекции электрооборудования

По мере утверждения новых политик они будут публиковаться здесь. Пожалуйста, проверяйте на регулярной основе.

Номер полиса	Дата вступления в силу
нет текущих или ожидаемых	Нет на 01. 10.2013

Основы и требования к установке домашней электропроводки

Электрика

Электропроводка в доме опасна и может стоить не только вашей жизни, но и жизни других людей. Домашние электрические пожары вызывают около 51 000 пожаров, в результате чего ежегодно погибает около 500 человек, 1400 человек получают травмы и материальный ущерб составляет 1,3 миллиарда долларов. Чтобы обеспечить вашу безопасность, мы собрали несколько важных советов, которые помогут сделать вашу домашнюю электропроводку правильной.

Тем не менее, важно отметить, что все, что касается электрических систем, особенно проектирование и установка, чрезвычайно сложно и лучше всего, если это будет сделано профессионалами. HandyKith — один из лучших электриков, который может предоставить качественные услуги и имеет проверенный послужной список, обеспечивающий безопасность вас, вашей семьи и окружающих вас людей.

Основы электропроводки в доме

Мы погрузились в мир электромонтажных работ, начиная со школьной скамьи, соорудив небольшую печатную плату с выключателем, кучей батареек, проводов и, возможно, маленькой лампочкой. Однако вы либо не уделяли должного внимания, либо уже забыли что-либо, связанное с классом. Тем не менее, электрическая проводка дома имеет тот же процесс, что и миниатюрная печатная плата, которую вы когда-то делали.

Любая электрическая система начинается со счетчика поставщика, в котором электроэнергия затем распределяется на потребитель, который обычно состоит из главного выключателя и устройства защитного отключения (УЗО).

Затем ток проходит через предохранитель, известный как MCB (миниатюрный автоматический выключатель), который обычно обеспечивает доступ к источнику питания для всех цепей и устройств в вашем доме. Это то, что заставляет приборы и оборудование в вашем доме, такие как освещение, телевизор, обогреватели и т. д., работать.

Однако это описание представляет собой лишь поверхностное знание того, как используется домашняя система электропроводки. Чтобы немного разобраться в мельчайших деталях, вот список основных компонентов, о которых вы должны знать:

Разъединитель

Разъединитель (также известный как разъединитель или разъединитель) представляет собой ручной или моторизованный электрический выключатель высокого напряжения, который изолирует участки электрической сети. Проще говоря, в экстренных случаях, например, при пожаре, или если требуются некоторые работы по техническому обслуживанию, разъединитель позволяет переключаться на альтернативные источники питания, а также отключать питание.

Обычно это специальный выключатель, когда речь идет о домашних системах электропроводки, но в некоторых случаях в доме может не быть отдельного выключателя. Затем он может включать в себя распределительную коробку или так называемую главную сервисную панель, которая служит средством отключения системы.

Ящик выключателя

Торговцы также называют его главной сервисной панелью или центром нагрузки. Коробка выключателя — это панель, которая получает поступающую электроэнергию от поставщика, обычно от поставщика коммунальных услуг, и безопасно перераспределяет мощность в ваш дом.

Этим можно управлять через распределительный щит внутри панели. Внутри основной сервисной панели есть два больших «горячих» провода, подключенных к наконечникам, которые являются источником питания панели и всех розеток, выключателей и приборов в вашем доме.

Оттуда, как только электричество поступает в ваш дом, оно возвращается через так называемую нейтральную шину или просто нейтраль. Нейтральный провод действует как кабель, по которому ток возвращается в электрическую компанию, которая замыкает петлю или поток электрической цепи.

Главный автоматический выключатель

Главный автоматический выключатель используется для одновременного включения или отключения потока мощности ко всем ответвленным автоматическим выключателям в электропроводке жилого помещения. В большинстве случаев вы можете найти это в верхней части панели. Главный выключатель указывает максимальную силу тока сервисной панели. Стандартная мощность панелей сегодня составляет 200 ампер, но может иметь как меньшую, так и большую мощность.

Старые панели были рассчитаны на 100 или 150 ампер, возможно, даже меньше. Однако питание всегда будет подаваться на панель, даже если главный выключатель выключен, если нет отдельного выключателя для отключения питания. У электрической компании всегда будет линия коммунального обслуживания, которая может отключить электричество.

Отводные автоматические выключатели

Отводные автоматические выключатели — это выключатели, которые заполняют панель и обычно находятся сразу под главным выключателем. Каждый автоматический выключатель контролирует весь электрический поток, поступающий в конкретную ответвленную цепь. Это означает, что любые устройства или приборы, подключенные к определенной ответвленной цепи, будут выключены или включены, если питание будет переключено определенным образом от выключателя ответвления.

Если в цепи возникает перегрузка, выключатель автоматически отключает подачу электроэнергии. Чтобы этого не произошло, желательно держать приборы в отдельных цепях. В случае, если вы заметили, что выключатель отключился из-за перегрузки в цепи, и он снова сработал после того, как вы разделили свои устройства, лучше всего вызвать электрика, так как ситуация может быть более сложной и опасной.

Устройства

Устройства – это предметы домашнего обихода, приспособленные и используемые для электрических целей. Это может быть что угодно, от выключателей до освещения, до таких приборов, как холодильники, кондиционеры и телевизоры. Устройства получают электроэнергию по ответвленной цепи, подключенной к главному сервисному щиту.

Одна цепь обычно может содержать более одного устройства и несколько переключателей, приспособлений и т. д. Однако существуют цепи, известные как выделенные цепи, которые относятся к особо важным устройствам, таким как холодильник. Это делается для того, чтобы эти выделенные цепи можно было отключить в блоке выключателя, не мешая другим цепям и устройствам, и снизить риск перегрузки цепи.

Выключатели

Выключатели — это рабочие устройства, которые используются для включения или выключения питания. Он может быть разного дизайна, формы и размера, например, однополюсный, трехполосный, четырехполосный и диммер. При выключении переключателя он размыкает цепь, что действует как прерывание питания, тогда как при включении цепь замыкается, и мощность продолжает поступать на другие устройства, такие как свет.

Розетки

Электрические розетки или розетки — это вилки или розетки, которые соединяют электрооборудование с источником электропитания. К розетке можно подключить большинство бытовых приборов, включая телевизоры, пылесосы и тостеры. Стандартная розетка в домашнем хозяйстве имеет силу тока 15 или 20 ампер, где 20 ампер обеспечивают больше электроэнергии без срабатывания выключателя.

Однако некоторые розетки могут выдавать до 30–50 ампер мощности, но предназначены для приборов, требующих такого же количества энергии от этих специальных розеток. Сушилки для белья и электрические плиты — лишь несколько примеров. Кроме того, розетки в местах, которые потенциально могут намокнуть, например, в ванной, имеют защиту от замыкания на землю (GFCI).

Типы электропроводки

Чтобы начать установку электропроводки, очень важно знать типы электропроводки и подходящие места для определенного типа электропроводки, чтобы понять и построить то, что идеально подходит для вашего дома. .

Кабельная скоба

Это дешевая и простая система электропроводки, состоящая из проводов с изоляцией из ВИР или ПВХ, которые обычно представляют собой кабели с атмосферостойкой оболочкой. Их обычно редко можно найти, но даже они представляют собой временные системы электропроводки, которые традиционно используются для питания строительных площадок, обеспечивая освещение в определенных областях. Поэтому они удерживаются деревянными, пластиковыми или фарфоровыми планками на потолках и стенах.

Эта проводка состоит из проводов с ПВХ изоляцией или обычных ВИР, которые скручены и компаундированы. Их держат на стенах и потолках с помощью фарфоровых кляммеров с канавками, дерева или пластика. Таким образом, это крайне не подходит для использования в вашем домашнем хозяйстве. Это временная система электропроводки, что делает ее непригодной для жилых помещений.

Кожух и крышка Проводка

Хотя это может быть и обычная система проводки, в прошлом она была весьма популярна. Как следует из названия, изолированные кабели помещаются в кожухи из пластмассы и закрываются колпачком. В то время как обычно используется ПВХ, VIR и другие утвержденные электрические кабели с изоляцией также могут использоваться в этом виде электропроводки.

Реечный жгут

Реечный жгут – это когда одна или группа (обычно две или три) укладываются на тиковую деревянную рейку с использованием латунного зажима. Для горизонтальных участков расстояние между ними составляет 10 см, а для вертикальных — 15 см.

Провода со свинцовой оболочкой

Провода со свинцовой оболочкой представляют собой проводники с VIR-изоляцией, покрытые свинцово-алюминиевым сплавом на внешней части. Около 95% свинца защищает его от механических повреждений и деградации материалов на воздухе.

Кабелепровод

Кабелепровод – это когда электропроводка прокладывается внутри стены вместе с металлическими или пластиковыми трубами. Их можно разделить на два разных типа:

Поверхностная проводка кабелепровода: Это когда кабелепроводы GI или PVC установлены на поверхности. Как правило, это могут быть стены, потолок или крыша. Трубопроводы герметизируются в стенах заглушками Rawal на равных расстояниях.
Скрытая проводка кабелепровода: это когда кабелепроводы оштукатурены и спрятаны в стенных пазах, что соответствует дизайну интерьера дома. Хотя кабелепровод может показаться популярным выбором среди домовладельцев, важно знать его преимущества и недостатки:

Преимущества

Это долговечная система электропроводки
Нет необходимости беспокоиться о безопасности, например, подвергаться ударам током, поскольку электрические провода не подвергаются прямому контакту с вами
Нет риска их повреждения из-за химического воздействия внешних факторов, таких как влага или влажность
Его функциональность не уступает эстетическому виду
Нет риска повреждения изоляции кабеля, что снижает вероятность возгорания.

Недостатки

Цена выше по сравнению с другими электронными системами электропроводки, включая поверхностную проводку
Установка и проводка сложны, поэтому добавление кабелепроводов и управление ими будет затруднено
Трудно найти дефекты и неисправности

Типы проводов и электропроводки Цветовой код Стандарты

Электрическая проводка в домах обычно изолирована или, другими словами, покрыта непроводящим пластиковым покрытием. Это, конечно, не включает заземляющие провода, которые сделаны из твердой меди, поэтому они либо неизолированы, либо изолированы с зеленой оболочкой. Хотя мы будем использовать все типы проводов, имейте в виду, что с ними следует действовать осторожно, поскольку они опасны и должны быть отключены во время использования. С ними также всегда лучше всего справляются профессионалы, такие как Handy Kith, который специализируется на всех видах проводки.

Кабель в неметаллической оболочке

Кабель NM также может называться romex. Это часто можно увидеть в сухих местах в современных домах с двумя или более проводами, заключенными в защитную пластиковую оболочку, одним или несколькими горячими проводами, одним нулевым проводом и одним проводом заземления. Они имеют трубчатую форму и проходят за стенами и полостями пола вашего дома. Вот некоторые доступные значения силы тока, размера и цветовой кодировки внешней оболочки:

Калибр	Amp Circuits	Color Code
14	15	White
12	20	Yellow
10	30	Orange
8	40	Black
6	55	Black

Подземный кабель. наружные светильники, такие как фонарные столбы. Он состоит из нулевого провода, изолированного провода под напряжением и оголенного провода заземления.

В отличие от кабеля NM, который покрыт отдельной пластиковой оболочкой, оболочка кабеля UF окружена сплошным пластиком серого цвета.

Провод THHN/THWN

THHN (термопластичный, с высокотермостойким нейлоновым покрытием) и THWN (термопластичный, термостойкий и водостойкий, с нейлоновым покрытием) — это обычные изолированные проводники, используемые и защищенные пластиковым или трубчатым металлическим кабелепроводом. Они регулярно используются в незавершенных пространствах, таких как кратковременные прокладки, такие как подключение проводки к водонагревателю или для гаражей или подвалов. Они также имеют оболочку с цветовой кодировкой, чтобы было легче определить ее функцию.

Wires	Color
Hot wires	Black, Red, Orange
Neutral wires	White, Brown
Ground wires	Green, Yellow-green

Низковольтный провод

Низковольтный провод представляет собой небольшие провода, изолированные и, возможно, заключенные в оболочку кабеля или объединенные в витую пару. Их следует использовать только для ситуаций с низким напряжением, таких как дверной звонок или подключение спринклера. Размеры могут варьироваться от 22 до 12 калибра и требуют всего 50 вольт или меньше.

Правила и нормы электропроводки в доме

Важным моментом при освоении электропроводки является то, что вы должны следовать правилам безопасности и положениям Национального электротехнического кодекса (NEC), регулируемого Национальной ассоциацией противопожарной защиты (NFPA), необходимого для вам иметь дело с любым проектом домашней проводки.

Хотя они могут варьироваться от штата к штату, мы перечисляем некоторые из них, которые обычно применяются к жилой электропроводке на момент написания статьи. Однако вам также следует проверять наличие новых версий или обращаться в местный строительный отдел, поскольку коды обновляются каждые несколько лет.

Ванная комната

Розетки должны иметь 20-амперную цепь. При наличии других цепей для питания светильников, вентиляторов и т. д. одна цепь может питать всю ванную комнату.
В случае вытяжек со встроенным нагревателем необходимо использовать отдельную цепь на 20 А.
Защита GFCI является обязательным требованием для всех розеток.
По крайней мере, одна розетка на 120 вольт должна быть доступна в пределах 3 футов от раковины.
Все электроприборы, включая осветительные приборы, вентиляторы и вентиляционные отверстия, должны быть рассчитаны на работу во влажных или влажных условиях.

Кухня

Вдоль столешницы должны быть установлены как минимум две розетки на 120 В для подключения любых приборов, и они должны быть защищены от замыканий на землю.
Посудомоечные машины, мусоропроводы, микроволновые печи и холодильники должны иметь собственные 120-вольтовые цепи с силой тока около 15 или 20 ампер в зависимости от вышеупомянутого прибора. Для посудомоечной машины требуется защита GFCI.
Освещение также должно быть самостоятельным с цепью не менее 15 ампер.

Гостиные, столовые и спальни

В каждой комнате должен быть выключатель у входа.
Стены шириной более 2 футов должны иметь выходы, расположенные на расстоянии 12 футов друг от друга на каждой стене.
Приборы для развлекательных центров или другие устройства, такие как микроволновые печи и оконные кондиционеры, требуют отдельной цепи на 20 А.

Лестницы

Лестницы должны иметь 3-позиционные выключатели, которые можно найти как вверху, так и внизу лестничной клетки
Если на лестнице есть площадка, требуется отдельный источник света.

Коридоры

Как и лестницы, 3-позиционные переключатели должны находиться в каждом конце коридора.
Розетка общего пользования необходима для коридоров длиной более 10 футов.

Гардеробы

Установка для светильников накаливания не может быть установлена в пределах 12 дюймов от места для хранения и должна быть заключена в шар.
Не допускается установка светодиодных светильников в пределах 12 дюймов от места для хранения.
Светильники CFL не должны устанавливаться в пределах 6 дюймов от места для хранения.
Установка накладных светильников должна производиться на стене или потолке над дверью.

Прачечная

Для всех розеток требуется защита от замыканий на землю
Для электрических сушилок для белья требуется выделенная цепь на 240 В и 30 А с 4 проводами.
Для любого другого прибора потребуется собственная цепь на 20 А.

Гараж

Требуется выделенная цепь на 20 А, которая питает только гараж.
Для управления освещением должен присутствовать как минимум один выключатель света.
Требуется минимум одна розетка на машино-место.
Защита GFCI требуется для всех розеток.

HandyKith Electrical Wiring Residential

Несмотря на то, что мы надеемся, что у вас есть основная электропроводка дома, которую можно взять на себя, работа по благоустройству дома для любой жилой электропроводки является сложной темой и требует многолетнего обучения и опыта.
