Требования правил устройства электроустановок: Требования правил устройства электроустановок

Требования правил устройства электроустановок

Для того, чтобы обеспечить надежную работу электрооборудования и кабельных линий, были разработаны специальные правила. Требования правил устройства электроустановок касаются всех объектов и сооружений, где так или иначе присутствует электричество. Данное руководство предназначено для инженерного и технического персонала, связанного с проектными и монтажными работами, а также с дальнейшей эксплуатацией электрических сетей и оборудования.

Практическое применение Правил

Настоящие Правила действуют, практически для всех электроустановок, с самыми различными параметрами. Прежде всего, в сферу их влияния попадают новые объекты, и те, которые подлежат реконструкции. Для действующих устройств, правила применяются с целью повышения надежности эксплуатации и обеспечения необходимого уровня электробезопасности.

Все требования согласованы с плановыми и предупредительными ремонтами, профилактическими испытаниями оборудования и установок. Понятие электроустановки включает в себя комплекс машин, аппаратуры, сетей, линий и дополнительного оборудования. Такие комплексы позволяют производить, трансформировать, преобразовывать, передавать и распределять электрическую энергию. В конечном итоге, она преобразуется в другие виды энергии, непосредственно используемые в промышленности и в быту.

Существуют различные виды электроустановок. Устройства открытого типа защищаются лишь с помощью навесов, легких ограждений и т.д. Закрытые электроустановки считаются внутренними и размещаются в зданиях, обеспечивающих защиту от внешних воздействий.

Электрическое оборудование, доступ к которому разрешен только квалифицированным специалистам, размещается в специально предназначенных для этого помещениях. Эти помещения могут различаться между собой, в зависимости от местных условий – влажности, температуры, загрязненности пылью и т.д. От этого зависит и степень безопасности того или иного помещения, где находится электрооборудование.

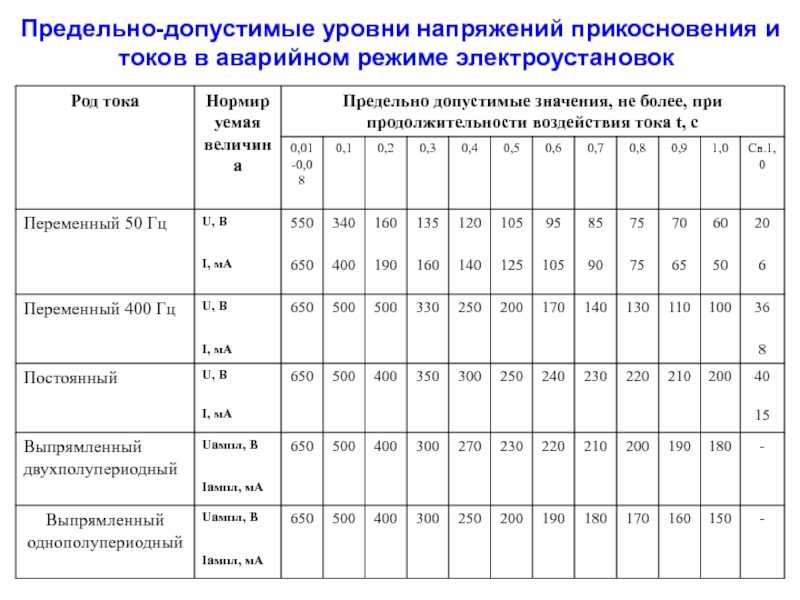

Требования Правил в вопросах электробезопасности

Условия электробезопасности разделяют электроустановки на две основные категории, в зависимости от напряжения: до 1 киловольта и более 1 киловольта.

Чтобы обеспечить безопасность обслуживающему персоналу, требования Правил устройства электроустановок предусматривают проведение специальных мероприятий:

  • До токоведущих частей должны соблюдаться определенные расстояния. По возможности, они закрываются или ограждаются, исключая свободный доступ.
  • Кроме ограждений, применяется блокирующая аппаратура, предотвращающая возможные ошибочные операции. С этой же целью используется предупреждающая сигнализация, плакаты, таблички и надписи.
  • Кроме защитного оборудования, на объектах повышенной опасности размещаются средства для оказания первой помощи пострадавшим.

Правила Устройства Электроустановок (ПУЭ) актуальная версия на 2021 год

Правила Устройства Электроустановок ПУЭ — группа общесоюзных нормативных документов Минэнерго СССР, нормативных документов Минэнерго России и документов иных стран. Правила устройства электроустановок ПУЭ распространяются на вновь сооружаемые и реконструируемые электроустановки постоянного и переменного тока напряжением до 750 кВ, в том числе на специальные электроустановки… ПУЭ – это документ, который используют на ряду с ГОСТами, СП и СНиПами инженеры-проектировщики, электромонтажники и другие работники чья деятельность связана с электроустановками, инженерными сетями и коммуникациями.

Правила Устройства Электроустановок ПУЭ не является документом в области стандартизации и не являются единым документом и издавались отдельными главами, одна из которых называлась «Общая часть» и устанавливала общие требования.  Сборники документов  ПУЭ выпускались под названием «издания».

Статус ПУЭ на 2021 год в странах бывшего СССР:

—  в Российской Федерации действительны ПУЭ действующие главы 6 и 7 издания на 01.01.2022 г.;

— в Республике Беларусь действителен ТКП 339-2011, введен впервые в 2011 году взамен ряда глав ПУЭ 6 издания и его оставшиеся главы;

— на Украине действительны ПУЭ 2009 года (аналогичны 7 изданию).

ПРАВИЛА УСТРОЙСТВА ЭЛЕКТРОУСТАНОВОК ПУЭ действуют в РФ виде отдельных разделов и глав 7 и 6 издания

ПУЭ (6 издание)



ПУЭ (7 издание)



Раздел 1. Общие правила



Раздел 1. Общие правила



Глава 1.3. Выбор проводников по нагреву, экономической плотности тока и по условиям короны

Глава 1.4. Выбор электрических аппаратов и проводников по условиям короткого замыкания

Глава 1.5. Учет электроэнергии

Глава 1.6. Измерения электрических величин



Глава 1.1. Общая часть

Глава 1.2. Электроснабжение и электрические сети

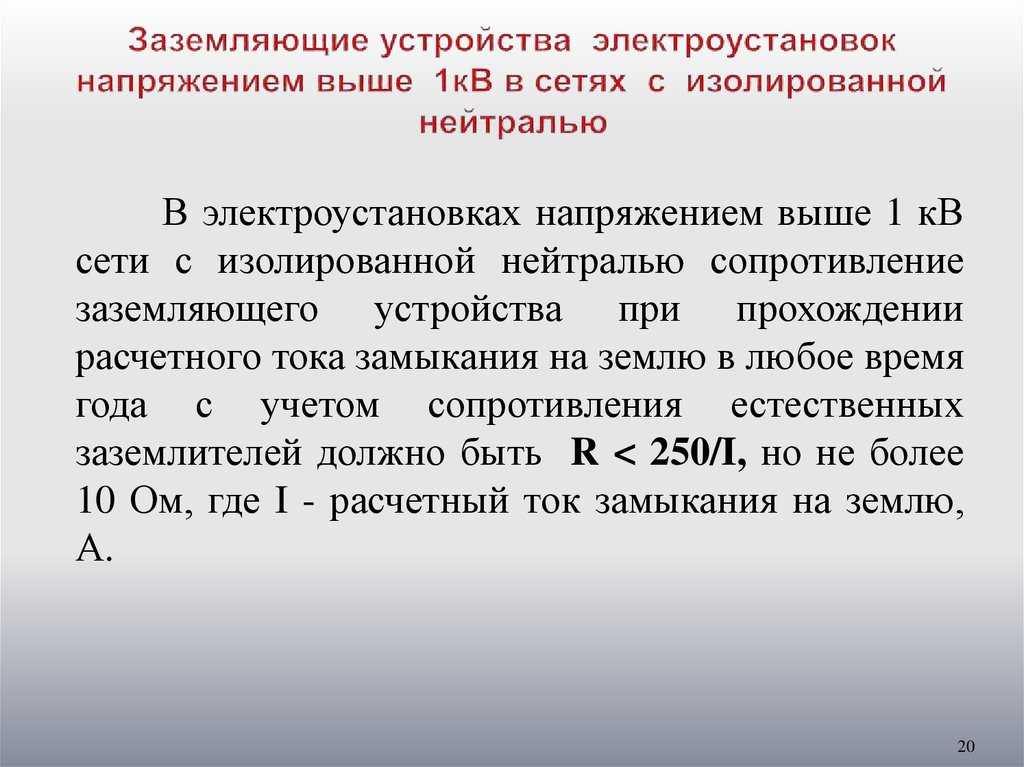

Глава 1.7. Заземление и защитные меры электробезопасности

Глава 1.8. Нормы приемо-сдаточных испытаний

Глава 1.9. Изоляция электроустановок



Раздел 2. Канализация электроэнергии



Раздел 2. Передача электроэнергии



Глава 2.1. Электропроводки

Глава 2.2. Токопроводы напряжением до 35 кВ

Глава 2.3. Кабельные линии напряжением до 220 кВ



Глава 2.4. Воздушные линии электропередачи напряжением до 1 кВ

Глава 2.5. Воздушные линии электропередачи напряжением выше 1 кВ.


Приказ Минэнерго России от 20.12.2017 № 1197 «Об исключении пункта 2.5.223 главы 2.5 «Воздушные линии электропередачи напряжением выше 1 кВ» раздела 2 Правил устройства электроустановок, седьмое издание, утвержденной приказом Минэнерго России от 20 мая 2003 г. № 187»



Раздел 3. Защита и автоматика




Глава 3.1. Защита электрических сетей напряжением до 1 кВ

Глава 3.2. Релейная защита

Глава 3.3. Автоматика и телемеханика

Глава 3.4. Вторичные цепи



Раздел 4. Распределительные устройства и подстанции



Раздел 4. Распределительные устройства и подстанции



Глава 4.3. Преобразовательные подстанции и установки

Глава 4.4. Аккумуляторные установки



Глава 4.1. Распределительные устройства напряжением до 1 кВ переменного тока и до 1,5 кВ постоянного тока

Глава. 4.2. Распределительные устройства и подстанции напряжением выше 1 кВ



Раздел 5. Электросиловые установки




Глава 5.1. Электромашинные помещения

Глава 5.2. Генераторы и синхронные компенсаторы

Глава 5.3. Электродвигатели и их коммутационные аппараты

Глава 5.4. Электрооборудование кранов

Глава 5.5. Электрооборудование лифтов

Глава 5.6. Конденсаторные установки




Раздел 6. Электрическое освещение



Глава 6.1. Общая часть

Глава 6.2. Внутреннее освещение

Глава 6.3. Наружное освещение

Глава 6.4. Световая реклама, знаки и иллюминация

Глава 6.5. Управление освещением

Глава 6.6. Осветительные приборы и электроустановочные устройства



Раздел 7. Электрооборудование специальных установок



Раздел 7. Электрооборудование специальных установок



Глава 7.3. Электроустановки во взрывоопасных зонах

Глава 7.4. Электроустановки в пожароопасных зонах

Глава 7.7. Торфяные электроустановки



Глава 7.1. Электроустановки жилых, общественных, административных и бытовых зданий

Глава 7.2. Электроустановки зрелищных предприятий, клубных учреждений и спортивных сооружений

Глава 7.5. Электротермические установки

Глава 7.6. Электросварочные установки

Глава 7. 10. Электролизные установки и установки гальванических покрытий.


Приказ Минэнерго России от 20.12.2017 г. № 1196 «О признании не подлежащими применению отдельных положений Правил устройства электроустановок» – абзацы 1 и 6 пункта 7.1.34. Требования п. 7.1.34 ПУЭ, которые предписывали использовать в электроустановках зданий кабели и провода с медными жилами, признаны не подлежащими применению.



Действующая версия ПЭУ не учитывает одновременно действующие требования по защите электроустановок:

  • ГОСТ Р 50571.17-2000 (МЭК 60364-4-482-82) Электроустановки зданий. Часть 4. Требования по обеспечению безопасности. Глава 48. Выбор мер защиты в зависимости от внешних условий. Раздел 482. Защита от пожара,
  • ГОСТ Р 50571-4-44-2011 (МЭК 60364-4-44:2007) Электроустановки низковольтные. Часть 4-44. Требования по обеспечению безопасности. Защита от отклонений напряжения и электромагнитных помех.

После принятия закона «О техническом регулировании» от 27. 12.2002 N 184-ФЗ (ред. от 28.11.2018) Минюст отказал в регистрации двадцати трех новых глав ПУЭ седьмого издания.

В 2016 г. был принят закон от 23.06.2016 № 196-ФЗ «О внесении изменений в Федеральный закон „Об электроэнергетике“ в части совершенствования требований к обеспечению надежности и безопасности электроэнергетических систем и объектов электроэнергетики», устанавливаются требования к:

  • функционированию электроэнергетических систем, в том числе к обеспечению устойчивости и надежности электроэнергетических систем, режимам и параметрам работы объектов электроэнергетики и энергопринимающих установок, релейной защите и автоматике, включая противоаварийную и режимную автоматику;
  • функционированию объектов электроэнергетики и энергопринимающих установок;
  • планированию развития электроэнергетических систем;
  • безопасности объектов электроэнергетики и энергопринимающих установок;
  • подготовке работников в сфере электроэнергетики к работе на объектах электроэнергетики и энергопринимающих установках.

Также изменения предусматривают, что требования к оборудованию объектов электроэнергетики и энергопринимающих установок как к продукции устанавливаются в соответствии с правом Евразийского экономического союза и законодательством РФ.

В настоящее время действуют национальные технические регламенты, устанавливающие требования к электроустановкам потребителей и электрооборудованию:

  • Федеральный закон от 30 декабря 2009 г. N 384-ФЗ «Технический регламент о безопасности зданий и сооружений»(с изменениями на 2 июля 2013 года),
  • СП 76.13330.2016 Электротехнические устройства. Актуализированная редакция СНиП 3.05.06-85,
  • СП 256.1325800.2016 «Электроустановки жилых и общественных зданий. Правила проектирования и монтажа»,
  • Федеральный закон от 22 июля 2008 года N 123-ФЗ «Технический регламент о требованиях пожарной безопасности» (с изменениями на 27 декабря 2018 года).
  • «Правила безопасности энергопринимающих установок. Особенности выполнения электропроводки  в зданиях с токопроводящими медными жилами или жилами из алюминиевых сплавов». Утверждены Приказом Минэнерго России от 16.10.2017 № 968. Соответствующие требования ПУЭ были признаны не подлежащими применению с декабря 2017 г.

Для продукции, в отношении которой не вступили в силу технические регламенты Таможенного союза или технические регламенты Евразийского экономического сообщества, действуют нормы законодательства Таможенного союза и законодательств Сторон в сфере технического регулирования. На данный момент ПУЭ к российскому законодательству в сфере технического регулирования не относится.

В настоящее время в РФ действуют технические регламенты Таможенного союза, связанные с электроустановками:

  • ТР ТС 004/2011 О безопасности низковольтного оборудования (с изменениями на 25 октября 2016 года);
  • ТР ТС 012/2011 О безопасности оборудования для работы во взрывоопасных средах;
  • ТР ТС 020/2011 Электромагнитная совместимость технических средств (с изменениями на 3 февраля 2015 года).

По теме

Перечень продукции, в отношении которой подача таможенной декларации сопровождается представлением документа об оценке соответствия (сведений о документе об оценке соответствия) требованиям ТР ТС 004/2011 (с изменениями на 19 марта 2019 года)

Правила технической эксплуатации электроустановок потребителей ПТЭЭП (с изменениями на 13 сентября 2018 года)

Правила по охране труда при эксплуатации электроустановок ПОТЭЭ. утверждены приказом Минтруда РФ от 15.12.2020г. N903н

Правила по охране труда при эксплуатации объектов теплоснабжения и теплопотребляющих установок ПОТЭТ, утверждены приказом Минтруда РФ от 17.12.2020 г. № 924н

Популярные товары

Шины медные плетеные

Шины изолированные гибкие и твердые

Шинодержатели

Изоляторы

Индикаторы наличия напряжения

Требования к электроустановкам | UpCodes

110.1 Область применения

В этой статье рассматриваются общие требования к проверке и одобрению, установке и использованию, доступу и пространству вокруг электрических проводников и оборудования; ограждения, предназначенные для входа персонала; и туннельные установки.

Информационное примечание. См. информационное приложение J для получения информации о дизайне специальных возможностей ADA.

110.2 Сертификация

Проводники и оборудование, требуемые или разрешенные настоящим Код допускается только в случае утверждения.

Информационное примечание: см. 90.7 «Осмотр оборудования на предмет безопасности» и 110.3 «Осмотр, идентификация, установка и использование оборудования». См. определения Approved, Identified, Labeled, и Listed.

110.3 Осмотр, идентификация, установка, использование и внесение в список (сертификация продукции) оборудования

(A) Осмотр

При оценке оборудования должны оцениваться следующие соображения:

  1. Пригодность для установки и использования в соответствии с этим кодом

    Информационное примечание № 1: Оборудование может быть новым, отремонтированным, отремонтированным или переработанным.

    Информационное примечание № 2: Пригодность использования оборудования может быть определена по описанию, указанному на изделии или прилагаемому к нему, чтобы определить пригодность изделия для конкретной цели, среды или применения. Особые условия использования или другие ограничения, а также другая соответствующая информация могут быть отмечены на оборудовании, включены в инструкции по эксплуатации или включены в соответствующий перечень и информацию на этикетках. Пригодность оборудования может быть подтверждена перечислением или маркировкой.

  2. Механическая прочность и долговечность, в том числе, для частей, предназначенных для ограждения и защиты другого оборудования, адекватность обеспечиваемой таким образом защиты
  3. Изгибы проводов и место для соединений
  4. Электрическая изоляция
  5. Воздействие нагрева при нормальных условиях использования, а также в нештатных условиях, которые могут возникнуть в процессе эксплуатации
  6. Эффекты дугового разряда
  7. Классификация по типу, размеру, напряжению, допустимому току и специальному использованию
  8. Другие факторы, способствующие практической защите лиц, использующих оборудование или которые могут соприкасаться с ним

(B) Установка и использование

инструкции, включенные в перечень или маркировку.

(C) Перечень

Испытания, оценка и внесение в список (сертификация продукции) продукции должны выполняться признанными квалифицированными лабораториями электрических испытаний и должны соответствовать применимым стандартам на продукцию, признанным обеспечивающим эквивалентную и эффективную безопасность для оборудования, установленного в соответствии с это Код.

Информационное примечание. Управление по охране труда и здоровья (OSHA) признает квалифицированные электрические испытательные лаборатории, которые проводят оценку, тестирование и сертификацию определенных продуктов, чтобы убедиться, что они соответствуют требованиям как строительных, так и общих отраслевых электрических стандартов OSHA. Если внесение в список (сертификация продукта) выполняется в соответствии с программой квалифицированной лаборатории электрических испытаний, этот знак в списке означает, что протестированное и сертифицированное изделие соответствует требованиям одного или нескольких соответствующих стандартов испытаний на безопасность продукта.

110.4 Напряжения

В данном Кодексе , рассматривается напряжение, при котором работает цепь. Номинальное напряжение электрооборудования должно быть не ниже номинального напряжения цепи, к которой оно подключено.

110.5 Проводники

Проводники, используемые для передачи тока, должны быть из меди, алюминия или алюминия с медным покрытием, если иное не предусмотрено настоящим Кодексом . Если материал проводника не указан, размеры, указанные в настоящем Код применяется к медным проводникам. Если используются другие материалы, размер должен быть соответствующим образом изменен.

110.6 Размеры проводников

Размеры проводников выражены в американском калибре проводов (AWG) или в круговых милах.

110.7 Целостность проводки

Завершенные электромонтажные работы не должны иметь коротких замыканий, замыканий на землю или каких-либо соединений с землей, кроме тех, которые требуются или разрешены в других разделах настоящего Кодекса .

110.8 Способы подключения

В этот код включены только методы подключения, признанные подходящими. Должна быть разрешена установка общепризнанных методов электропроводки в любом типе здания или помещения, за исключением случаев, предусмотренных настоящим Кодексом .

110.9 Номинальная отключающая способность

Оборудование, предназначенное для прерывания тока при повреждениях, должно иметь номинальную отключающую способность при номинальном напряжении цепи, по крайней мере, равном току, доступному на клеммах линии оборудования.

Оборудование, предназначенное для отключения тока на уровнях, отличных от короткого замыкания, должно иметь отключающую способность при номинальном напряжении цепи, по крайней мере, равном току, который должен быть отключен.

110.10 Полное сопротивление цепи, номинальные токи короткого замыкания и другие характеристики

Устройства защиты от перегрузки по току, полное сопротивление, номинальные токи короткого замыкания оборудования и другие характеристики защищаемой цепи должны выбираться и координироваться таким образом, чтобы защитные устройства цепи, используемые для устранения неисправности, чтобы сделать это без значительного повреждения электрического оборудования цепи. Предполагается, что эта неисправность возникает либо между двумя или более проводниками цепи, либо между любым проводником цепи и проводником(ами) заземления оборудования, разрешенными в 250.118. Перечисленное оборудование, применяемое в соответствии с его перечнем, считается отвечающим требованиям настоящего раздела.

110.11 Агенты, вызывающие ухудшение состояния

Если только они не предназначены для использования в рабочей среде, никакие проводники или оборудование не должны располагаться во влажных или мокрых местах; при воздействии газов, дымов, паров, жидкостей или других веществ, оказывающих разрушающее воздействие на проводники или оборудование; или там, где они подвергаются воздействию чрезмерных температур.

Информационное примечание № 1: См. 300.6 для защиты от коррозии.

Информационное примечание № 2: Некоторые чистящие и смазочные составы могут вызвать серьезное ухудшение качества многих пластиковых материалов, используемых для изоляции и структурных применений в оборудовании.

Оборудование, не предназначенное для использования вне помещений, и оборудование, предназначенное только для использования внутри помещений, например, «сухие помещения», «использование только внутри помещений», «влажные помещения» или корпуса типов 1, 2, 5, 12, 12K и/или 13, должны быть защищены от повреждений от погодных условий во время строительства.

Информационное примечание № 3: См. Таблицу 110.28 для соответствующих обозначений типов корпусов.

Информационное примечание № 4: Минимальные положения о паводках приведены в NFPA 5000-2015 Строительный кодекс и нормы безопасности, Международного строительного кодекса (IBC), и Международного жилищного кодекса для домов на одну и две семьи (IRC).

110.12 Механическое выполнение работ

Электрическое оборудование должно быть установлено аккуратно и качественно.

Информационное примечание. Принятые отраслевые практики описаны в стандартах ANSI/NECA 1-2015, Standard for Good Workmanship in Electrical Construction, и других утвержденных ANSI стандартах установки.

(A) Неиспользуемые отверстия

Неиспользуемые отверстия, за исключением тех, которые предназначены для работы оборудования, предназначены для монтажа или разрешены как часть конструкции для перечисленного оборудования, должны быть закрыты для обеспечения защиты, по существу эквивалентной стена оборудования. Если металлические заглушки или пластины используются с неметаллическими корпусами, они должны быть утоплены не менее чем на 6 мм ( 1 / 4 дюймов) от внешней поверхности корпуса.

(B) Целостность электрического оборудования и соединений

Внутренние части электрического оборудования, включая шины, клеммы проводки, изоляторы и другие поверхности, не должны быть повреждены или загрязнены посторонними материалами, такими как краска, штукатурка, чистящие средства, абразивы или коррозионные остатки. Не должно быть поврежденных частей, которые могут неблагоприятно повлиять на безопасную работу или механическую прочность оборудования, таких как сломанные части; согнутый; резать; или изношены в результате коррозии, химического воздействия или перегрева.

(C) Кабели и проводники

Кабели и проводники, проложенные на поверхности потолков и боковых стен, должны поддерживаться конструкцией здания таким образом, чтобы кабели и проводники не были повреждены при нормальной эксплуатации здания. Такие кабели и проводники должны быть закреплены с помощью крепежных средств, включая хомуты, скобы, кабельные стяжки, подвески или аналогичные приспособления, спроектированные и установленные таким образом, чтобы не повредить кабель. Установка также должна соответствовать 300.4 и 300.11. Неметаллические кабельные стяжки и другие неметаллические кабельные аксессуары, используемые для закрепления и поддержки кабелей в других помещениях, используемых для окружающего воздуха (пленумы), должны быть указаны как обладающие низкими свойствами дымо- и тепловыделения.

Информационное примечание № 1. Принятые отраслевые практики описаны в ANSI/NECA/FOA 301-2009, Стандарте для установки и тестирования оптоволоконных кабелей, и других стандартах установки, одобренных ANSI.

Информационное примечание № 2: См. 4.3.11.2.6.5 и 4.3.11.5.5.6 NFPA 90A-2018, Стандарт по установке систем кондиционирования и вентиляции, для дискретных горючих компонентов, установленных в соответствии с 300.22( С).

Информационное примечание № 3: Краска, штукатурка, чистящие средства, абразивы, коррозионные остатки или другие загрязняющие вещества могут привести к неопределенным изменениям свойств оптоволоконного кабеля.

110.13 Монтаж и охлаждение оборудования

(A) Монтаж

Электрическое оборудование должно быть надежно закреплено на поверхности, на которой оно установлено. Не допускается использование деревянных дюбелей, вбитых в отверстия в кирпичной кладке, бетоне, штукатурке или подобных материалах.

(B) Охлаждение

Электрооборудование, основанное на принципах естественной циркуляции воздуха и конвекции для охлаждения открытых поверхностей, должно быть установлено таким образом, чтобы потоку воздуха из помещения на такие поверхности не препятствовали стены или соседнее установленное оборудование. Для оборудования, предназначенного для напольной установки, должен быть обеспечен зазор между верхними поверхностями и прилегающими поверхностями для рассеивания поднимающегося теплого воздуха.

Электрооборудование с вентиляционными отверстиями должно быть установлено таким образом, чтобы стены или другие препятствия не препятствовали свободной циркуляции воздуха через оборудование.

110.14 Электрические соединения

Из-за различных характеристик разнородных металлов такие устройства, как клеммы под давлением или соединители для сращивания под давлением и наконечники для пайки, должны быть идентифицированы по материалу проводника и должны быть правильно установлены и использованы. Проводники из разнородных металлов не должны смешиваться в клемме или соединительном соединителе, где происходит физический контакт между разнородными проводниками (такими как медь и алюминий или алюминий и алюминий, плакированный медью), если только устройство не идентифицировано для цели и условий использования. Такие материалы, как припои, флюсы, ингибиторы и соединения, если они используются, должны быть пригодны для использования и не должны оказывать неблагоприятного воздействия на проводники, установку или оборудование.

Соединители и зажимы для проводников с более тонкой скруткой, чем скрутка класса B и класса C, как показано в таблице 10 главы 9, должны быть идентифицированы для определенного класса или классов проводников.

(A) Клеммы

Присоединение проводников к клеммным частям должно обеспечивать надежное соединение без повреждения проводников и должно выполняться с помощью соединителей под давлением (в том числе винтового типа), наконечников для пайки или сращиваний с гибкими проводами. Соединение с помощью винтов или шпилек и гаек с перевернутыми наконечниками или их эквивалентов допускается для проводников 10 AWG или меньше.

Выводы для более чем одного проводника и зажимы, используемые для соединения алюминия, должны быть обозначены соответствующим образом.

(B) Сращивания

Проводники должны сращиваться или соединяться с помощью приспособлений для сращивания, предназначенных для использования, или путем пайки, сварки или пайки с использованием легкоплавких металлов или сплавов. Паяные соединения должны быть сначала сращены или соединены таким образом, чтобы обеспечить механическую и электрическую надежность без припоя, а затем припаяны. Все места сращивания и соединения, а также свободные концы проводников должны быть покрыты изоляцией, эквивалентной изоляции проводников, или идентифицированным изолирующим устройством.

Соединители проводов или средства сращивания, установленные на проводниках для непосредственного заглубления, должны быть перечислены для такого использования.

(C) Температурные ограничения

Номинальная температура, связанная с допустимой нагрузкой проводника, должна быть выбрана и согласована таким образом, чтобы не превышать самую низкую номинальную температуру любого подключенного оконечного устройства, проводника или устройства. Допускается использование проводников с температурным диапазоном выше, чем указано для заделки, для регулировки, коррекции или и того, и другого.

(1) Положения об оборудовании

Определение условий прекращения действия оборудования должно основываться на 110.14(C)(1)(a) или (C)(1)(b). Если оборудование не указано и не маркировано иным образом, допустимые токи проводников, используемые при определении условий заделки оборудования, должны основываться на Таблице 310.16 с изменениями, внесенными в 310.12.

(a) Условия заделки оборудования для цепей с номинальным током 100 ампер или менее или с маркировкой для проводов от 14 AWG до 1 AWG должны использоваться только для одного из следующего:

  1. Проводники с номиналом 60°C (140°F).
  2. Проводники с более высокими температурными характеристиками, при условии, что допустимая нагрузка таких проводников определяется на основе допустимой нагрузки 60°C (140°F) используемого размера проводника.
  3. Проводники с более высокими температурными характеристиками, если оборудование указано и идентифицировано для использования с такими проводниками.
  4. Для двигателей, обозначенных буквами конструкции B, C или D, разрешается использовать проводники с классом изоляции 75°C (167°F) или выше при условии, что допустимая нагрузка таких проводников не превышает 75° C (167°F)

(b) Условия заделки оборудования для цепей с номинальным током более 100 ампер или маркированные для проводов больше 1 AWG должны использоваться только для одного из следующего:

  1. Проводники с номиналом 75°C (167°F)
  2. Проводники с более высокими температурными характеристиками, при условии, что допустимая нагрузка таких проводников не превышает допустимой нагрузки 75°C (167°F) используемого размера проводника или не превышает их допустимой нагрузки, если оборудование указано и идентифицировано для использования с такими проводниками

(2) Положения об отдельных соединителях

Отдельно установленные соединители давления должны использоваться с проводниками с допустимой нагрузкой, не превышающей допустимой нагрузки при указанной и обозначенной номинальной температуре соединителя.

Информационное примечание. Что касается 110.14(C)(1) и (C)(2), маркировка оборудования или листинговая информация могут дополнительно ограничивать размеры и номинальные температуры подключаемых проводников.

(D) Момент затяжки клеммного соединения

Значения момента затяжки для клеммных соединений должны соответствовать указанным на оборудовании или в инструкциях по установке, предоставленных изготовителем. Для достижения указанного значения крутящего момента должны использоваться утвержденные средства.

Информационное примечание № 1: Примеры утвержденных средств достижения указанных значений крутящего момента включают в себя динамометрические инструменты или устройства, такие как срезные болты или устройства отрывного типа с визуальными индикаторами, которые показывают, что был применен надлежащий крутящий момент.

Информационное примечание № 2. Если на оборудовании не указаны числовые значения крутящего момента или инструкции по установке, можно связаться с производителем оборудования. Информационное приложение I стандарта UL 486A—486B, 9Стандарт 0011 для соединителей страховочной проволоки, предоставляет значения крутящего момента при отсутствии рекомендаций производителя.

Информационное примечание № 3. Дополнительную информацию о затяжке резьбовых соединений и концевых муфт можно найти в разделе 8.11 NFPA 70B-2019, «Рекомендуемая практика обслуживания электрооборудования».

Электрические установки – мировые стандарты и нормы

Содержание

Введение

Конструкция и характеристики, характеристики и испытания, проводимые на ВН, СН и НН ( ВН : Высокое напряжение; В ≥ 60 кВ . МВ : Среднее напряжение1; 1 кВ < V< 60 кВ LV : Низкое напряжение В ≤ 1 кВ) Установки, а также используемое оборудование соответствуют национальным и международным техническим стандартам и правилам.

То же, что и ручное управление оборудованием в целях технического обслуживания или реконфигурации сети, и обязанности владельцев и эксплуатационного персонала, а также процедуры, которые необходимо соблюдать, документация, которую необходимо соблюдать, меры предосторожности, которые необходимо соблюдать , а средства защиты и одежда, которые должны использоваться во время работы, регулируются национальными и международными стандартами и национальными законами.

Правила электромонтажа

Правила электромонтажа – технические документы официального характера, определяющие характеристики и меры безопасности, которые необходимо соблюдать при проектировании, строительстве и эксплуатации электроэнергетической системы.

  • Связанная статья: Цветовые коды электрических проводов для переменного и постоянного тока согласно NEC и IEC

Правила электромонтажа в некоторых странах

Main Wiring Regulations in several countries are:

Europe

Portugal

  • Regras Técnicas das Instalações Eléctricas de Baixa Tensão ( RTIEBT ) – Low Voltage
  • Regulamento de Segurança de Subestações e Postos de Transformação ( RSSPT ) — Подстанции
  • Regulamento de Segurança de Linhas Eléctricas de Alta Tensão ( RSLEAT ) – Воздушные и подземные кабели сверхвысокого, высокого и среднего напряжения
  • Regulamento de Segurança de Redes de Distribuição de Energia Eléctrica em Baixa Tensão ( RSRDEEBT ) — Распределительные сети низкого напряжения (воздушные и подземные кабели)

France : French Standards NF C 15-100 (Low Voltage) and NF C13-200 (High Voltage)

Germany : German Standards

United Kingdom : Стандарт БС 7671 . Стандарт NFPA 70

Канада

Электротехнические нормы Канады ( CSA C22 ), части I–VI, и SPE-1000 : Код модели для полевой оценки электрического оборудования

Ближний Восток/страны Персидского залива

За исключением Королевства Саудовской Аравии , эти правила электропроводки в основном основаны на британском стандарте BS 7671 .

  • Дубай : Правила электроустановок Дубайского управления электроснабжения и водоснабжения ( DEWA )
  • Абу-Даби : Правила электропроводки
  • Оман : Оман электрические стандарты ( OES )
  • Катар : Правила установки электропроводки, электрооборудования и оборудования для кондиционирования воздуха
  • Бахрейн : Правила электроснабжения и руководство для подрядчиков по электроснабжению
  • Кувейт : Правила электроустановок MEW/R-1 — MEW/R-8 и MEW/S-1
  • Королевство Саудовская Аравия : Строительные нормы и правила Саудовской Аравии ( SBC ) Требования, Раздел 401 — Электрооборудование ( СБК 401
    )

Австралия / Новая Зеландия

Стандарт AS / NZS 3000: 2007 -Правила провождения

Hong Kong

Кодекс практики для Electricity).

Стандарты играют важную роль в электроустановках, поскольку они обеспечивают общий язык для всех, кто участвует в различных этапах проекта – проектирование, производство, строительство, испытания и надзор.

Некоторые из наиболее часто используемых стандартов:

International

  • Международная электротехническая комиссия ( IEC )
  • Международная организация по стандартизации ( ISO )

Европа

  • Европейские стандарты ( EN )
  • Европейский комитет по электротехнической стандартизации (
    CENELEC
    )
  • Управление по охране труда и технике безопасности ( ВШЭ ) – Великобритания
  • Британский институт стандартов ( BSI ) – UK
  • Французские стандарты ( NF )
  • Португальские стандарты ( NP )
  • Немецкие стандарты ( DIN и VDE )
  • Итальянские стандарты ( UNI )
  • Испанские стандарты ( AENOR )

Соединенные Штаты Америки

  • Американский национальный институт стандартов ( АНСИ )
  • Международная ассоциация электрических испытаний ( NETA )
  • Институт инженеров по электротехнике и электронике ( IEEE )
  • Американское общество испытаний и материалов ( ASTM )
  • Национальная ассоциация производителей электрооборудования ( NEMA )
  • Национальная ассоциация противопожарной защиты ( NFPA )
  • Лаборатория андеррайтеров ( UL )
  • Заводские взаимные ( ФМ )
  • Управление по безопасности и гигиене труда ( OSHA )

Нажмите на изображение, чтобы увеличить

Канада

  • Канадские стандарты ( CEA )

Бразилия

  • Бразильские стандарты ( NRB / ABNT )

Австралия и Новая Зеландия

  • Стандарты Австралии и Новой Зеландии ( КАК/НЗС )

Китай

  • Китайские стандарты ( ГБ )

Ниже приведены цветовые коды проводки для разных стран в соответствии с местными правилами.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*
