виды, теплоотдача, производители и отзывы
Ассортимент отопительных приборов сегодня в любом более-менее солидном торговом заведении заставляет задуматься. Что лучше? Какие радиаторы надежнее? В действительности все несложно и выбор прост. Например, вы никак не решите, алюминиевые радиаторы или биметаллические покупать. А все решит единственный факт: место установки. Если это система индивидуального отопления — ваш выбор алюминий, если менять будете радиаторы в квартире, подключенной к централизованному отоплению, то ставить однозначно нужно биметалл.

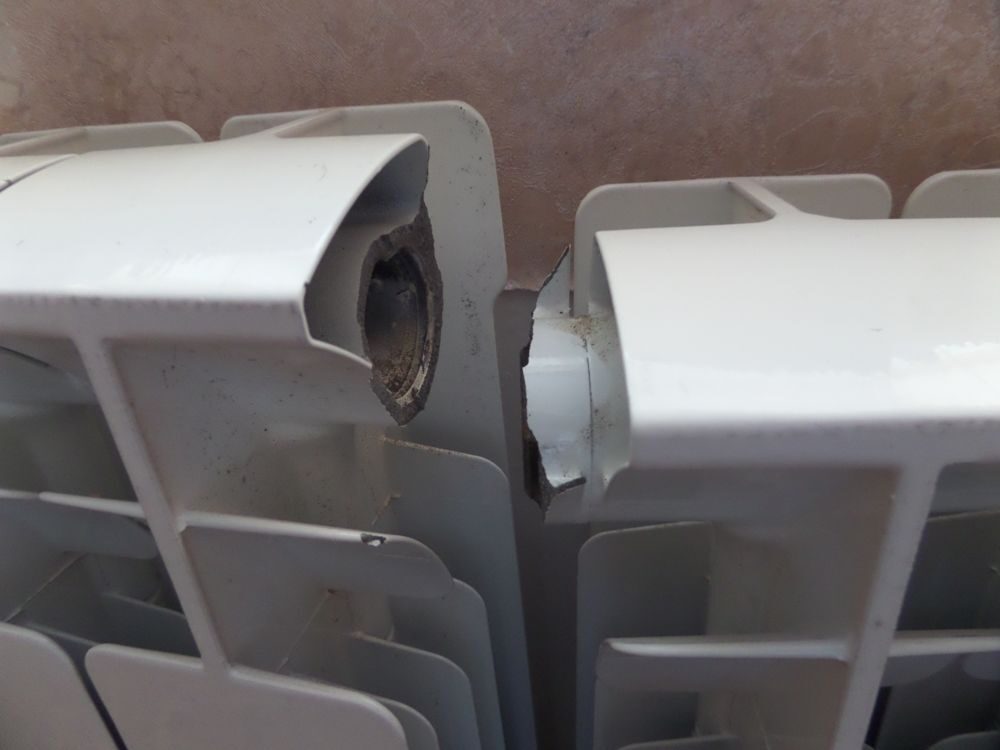

И на это есть две причины. Первая — значительные перепады давления, которые бывают в сетях централизованного отопления. Их алюминиевые радиаторы могут не выдержать. В индивидуальном отоплении давление стабильно, и скачков нет. Стоят биметаллические радиаторы больше, потому ставить их в частных домах нет смысла.
Биметаллический радиатор из стали и алюминия имеет неплохую теплоотдачуВторая причина — высокая химическая активность алюминия.

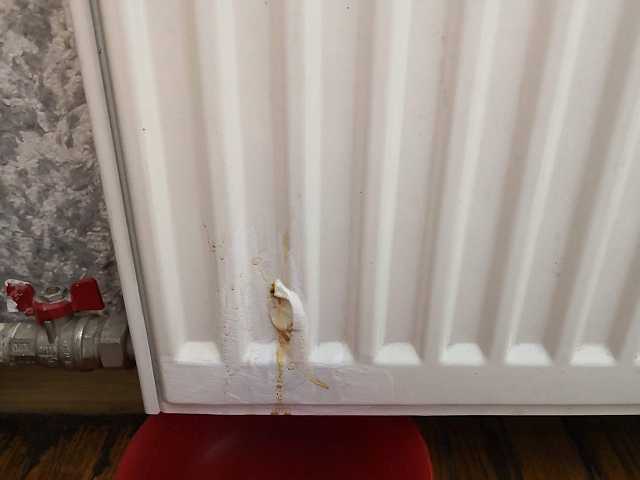

При наличии в системе большого количества разных металлов активно проходит процесс электрохимического разрушения. Он выражается в том, что на алюминии начинает образовываться налет, который значительно снижает теплоотдачу. Потому и может так случится, что через несколько лет ваши радиаторы станут меньше греть. И подача, и обратка горячие, а радиаторы, при том же подключении, почти не греют. А все дело в налете, который отложился на внутренней поверхности радиатора.
Большим «набором» разных металлов опять-таки богато центральное отопление. И это вторая причина, по которой в квартирах лучше ставить биметаллические радиаторы. В этой стать поговорим о том, что они из себя представляют, об их основных видах, достоинствах и недостатках. И еще один нюанс: алюминий из-за своей химической активности, несовместим с незамерзающими жидкостями и прочими добавками, которые часто добавляют в теплоноситель централизованного отопления. И это также плюс в пользу биметалла.
Что такое биметаллические радиаторы и их виды
Как следует из названия, биметаллические отопительные приборы состоят из двух металлов.
Под этим названием обычно понимают секционные радиаторы со стальным каналом для теплоносителя и алюминиевыми ребрами для повышения теплоотдачи. Есть еще разновидность с сердечником из нержавейки, но вследствие высокой цены они встречаются редко. Потому чаще под этим словосочетанием подразумевают изделия из черной стали и алюминия или его сплавов.
Но это не единственные модели радиаторов, состоящие из двух металлов. Существуют еще медно-алюминиевые панельные конвекторы. Они менее распространены и имеют приличную стоимость, но отличаются высокой теплоотдачей. При этом и ничем не грозят медным теплообменникам котлов. Потому такие виды ставят не в квартирах, а в частных домах с индивидуальным отоплением. Но и этот вид из-за высокой цены — редкость, так что говорить в основном будем об алюминиево-стальных изделиях.
Биметалл появился на рынке не так давно. Он быстро распространился и занял достаточно большой сегмент продаж.
А все потому, что сочетание качеств получилось удачным. Внутренняя часть, по которой протекает теплоноситель, и которая принимает на себя нагрузку при гидроударах, сделана из прочной стали. Этот металл нормально реагирует на антифризы и другие вещества, содержащиеся в теплоносителе. А не самую высокую теплоотдачу стали компенсируют алюминиевые ребра. Результат — теплоотдача ниже, чем у чисто алюминиевых вариантов, зато значительно выше, чем у стальных. Единственный минус такого решения — повышение цены. Это связано с высокой сложностью технологии и необходимостью применения дорогостоящего оборудования.
Биметаллические радиаторы делятся на две разновидности:
- Канал для теплоносителя полностью изготовлен из стали. Эти еще могут называться полностью биметаллическими, иногда их называют «усиленные».
- Из стали сделаны только вертикальная труба в секции, верхняя и нижняя — из алюминия. Этот вариант называют полу-биметаллом или псевдобиметаллом.
У полу-биметаллических вариантов при тех же параметрах более высокая тепловая мощность (примерно на 10% больше). Но в них алюминий контактирует с теплоносителем, что может снизить его теплоотдачу через какое-то время. Специалисты НИИ отопления говорят, что это некритично. Но теряется тогда весь смысл: снизить коррозионную активность. И еще, частично металлизированные модификации рассчитаны на более низкое давление, резьба нарезана на алюминиевом коллекторе, а алюминий, как известно, металл мягкий. И при установке нужно быть очень аккуратным и не перетянуть резьбу.
Повлиять на решение может цена: у полного биметалла она выше. Так что выбирайте: очень надежные, но дорогие полностью биметаллические, или дешевле, но менее надежные полу-биметаллические. Решать вам.
Как понять частичный или полный биметалл перед вами? Ведь внешне различия не видны.
В первую очередь по цене. Обычно те, что дороже — это полностью биметаллические. Второй признак — вес. Те радиаторы, тепловой канал которых на 100% состоит из стали, весят больше. Часто в описании товара присутствует фраза о том, что контакт теплоносителя с алюминием исключен «почти полностью». Вот это «почти» также говорит о том, что перед вами частичный биметалл. И еще один совсем неявный признак. Если в описании не написано «полный биметалл» или то-то подобное, перед вами точно — биметалл наполовину.
Если есть в магазине в наличии отдельная секция или скрученный радиатор, не поленитесь заглянуть внутрь. Алюминий на вид отличается от стали, тем более на ощупь (поводите пальцем, заодно оцените, как нарезана резьба). Вот по сумме всех признаков, и сможете отличить какой тип перед вами радиатора.
Производители и отзывы
Всех фирм и не назовешь, очень их много. Будем ориентироваться на самые популярные марки: опираться можно не только на заявления производителя, но и на отзывы сантехников и тех, кто ими пользуется.
Хотя с отзывами тоже непросто: написать можно что угодно. Но в расчет брались только, где присутствуют фотографии. Так хоть какая-то гарантия, что человек хотя-бы видел эти радиаторы.
Условно рынок можно разделить на три подгрупы:
- Дорогие. Эта часть рынка занята преимущественно европейскими производителями — Италия, Испания, Германия. В этом сегменте представлены большей частью полностью биметаллические изделия.
- Дешевые — большей частью китайские, но есть и российские. Тут в основном частично стальные радиаторы.
- Средний ценовой диапазон — страны СГН, в том числе и Россия. А в этом диапазоне можно найти представителей обоих видов.
Самый сложный вопрос, который характерен в последнее время для многих товаров, — по какому признаку определять географическую принадлежность радиаторов. Многие фирмы перенесли производства в Китай. Вот, собственно, и встает вопрос: если хозяева итальянцы или русские, а фактически производство находится в Поднебесной, то радиаторы китайские или русские/итальянские? В принципе, не так важно место изготовления, сколько качество продукции, но многие фирмы умалчивают, о том, где у них расположены производственные мощности.
Если вы хотите приобрести то, что выпущено именно в Италии, не ошибитесь. Должна стоять надпись «made in Italy» или «fatto in Italia» — это фраза «сделано в Италии» на английском и итальянском. Если написано «style in Italy» — разработано в Италии — скорее всего перед вами продукт из Китая. Но не все китайские радиаторы плохие и некачественные. Многие марки показали себя очень неплохо в эксплуатации.
Европейские производители
Как ни странно, большая часть этих отопительных приборов в нашей стране привезена из теплой и солнечной Италии, где и зимы толком нет, и радиаторы почти не ставят. И все-таки итальянских радиаторов много.
Радиаторы Global
Приличную часть рынка заняли биметаллические радиаторы итальянской фирмы Global. Есть две модификации Style и Style Plus. Обе они — чистый биметалл, то есть трубы внутри из стали, их толщина 2,5 мм, что сравнимо обычными для разводки отопления.
Рабочее давление — до 35 атм, теплоотдача Global Style 500 — 168 Ват, у Global Style Plus 500 — тепловая мощность больше: 185 Ват. Как видим, второй вариант при том же осевом расстоянии мощнее: больше глубина секции (95 мм вместо 80 мм), за счет этого увеличено количество ребер. В биметаллических радиаторах Global Style ребер пять (два наружных, три внутри), в Global Style Plus ребер шесть (внутри четыре). Цена около 16,5 $ за секцию.
На фото хорошо видно, что это Global Style и изготовлены они в ИталииЦифры, которые стоят после названия, обычно обозначают межосевое расстояние в миллиметрах. Межосевое расстояние измеряется от середины одного коллекторного входа, до середины другого. Например, в модели Глобал Стайл 500 расстояние будет 50 см (500 мм). Такое расстояние у старых чугунных батарей, потому именно такие модели более популярны: не нужно переваривать трубы при замене.
Теперь несколько отзывов
Итальянские радиаторы отопления «Глобал»«Если вы не против чуть дороже заплатить, однозначно ставьте биметалл Global.
«Себе поставил Global Style, проблем нет, хорошо обогревают квартиру, эстетичные.»
«Ужасно недовольны. Поставили Global Style и через два года на нижнем коллекторе появились пузыри на металле, краска треснула. Наверное, у нас в доме сильное давление.»
Это радиаторы с полностью стальным сердечником. Каналы представляют собой сварную конструкцию.»«Установил в комнате шестисекционный Global Style 500. Стало действительно тепло. Плюс к этому дизайн и эргономика. На зал буду ставить такой же, но на шесть секций. Очень он мне понравился. Да, когда закончится сезон, не забудьте закрыть краны, чтобы все лето в радиаторах стояла вода, иначе они разрушаться.»
«Хоть нам подают не такую горячую воду, как хотелось бы, благодаря биметаллическим радиаторам Global (Глобал) в квартире стало намного теплее. Опыт эксплуатации — 4 года. Без проблем. Все нравится, и мыть легко.»
Как видите, есть и отрицательные отзывы, но положительных больше.
А проблемы с нижним коллектором (почему нижним? если подающий коллектор, судя по всему, сверху и давление тогда ни при чем…) могут быть связаны с чересчур большим количеством льна при подмотке. Биметалл при установке нельзя перетягивать, как и ставить конусные гайки — они разрывают при температурном расширении коллектор, вот и могли образоваться трещины. Но это зависит не от качества радиаторов, а от правильности установки.
Биметалл от Sira
Есть еще одни итальянские биметаллические радиаторы: Sira Bimetal. Предлагается несколько серий этой марки:
Вообще итальянская фирма Sira выпускает достаточно широкий ассортимент отопительных приборов, и биметалл — только некоторая часть. На предприятии большое внимание уделяют качеству материалов, совершенствуют технологию покраски. Применяют в большинстве случаев метод порошковой окраски с последующим ее спеканием при высоких температурах. Появляется тогда на поверхности тонкая, но очень прочная блестящая пленка, которая и через годы остается снежно-белой.
В наших магазинах больше присутствуют радиаторы Sira RS Bimetal. Они имеют стильный дизайн — не прямые, а скругленные лицевые панели. И хоть большая часть производимой продукции лишь частичный биметалл, отзывы у них хорошие.
Найденные отзывы (но все без фото были)
«В прошлом году купили и установили биметаллические радиаторы Sira Gladiator. Честно говоря, впечатлили: места занимают меньше, а греют лучше. По сравнению со старыми чугунными смотрятся потрясно.»
«Поставили Sira G-500 Бимиталл (ошибка автора, оставили как есть) ровно три года назад. Месяц тому один радиатор рванул. Затоплена квартира снизу и моя. Проржавели секции снизу. Там, где и не увидишь.»
«У нас в комнате стоят Sira 5 лет. Без нареканий.»
Полный биметалл Tenrad
Германия также представлена на рынке. Например, хорошо отзываются и покупатели, и продавцы о радиаторах отопления Tenrad. Их достаточно легко отличить по особой скошенной форме ребер: они не прямые, как у других производителей.
А имеют определенный наклон. Такое решение увеличивает конвекцию и тепло распространяется быстрее.
Вообще, если продукция прошла сертификацию в Германии, можно с уверенностью говорить о том, что она качественная: требования к строительным материалам в этой стране самые жесткие в Европе.
Ассортимент не самый большой: только две модификации: ВМ500 и ВМ350Ю соответственно мощностью 160 Вт и 120 Вт. Рабочее давление — 24 атм, испытательное — 36 атм, срок службы заявлен 50 лет.
Судя по параметрам на верхних этажах многоэтажек (выше 8 этажа) ставить рискованно. Хотя рабочее давление в большинстве сетей не превышает 6 атм, временами могут быть скачки.
Отзывы
«Год назад поставили Tenrad ВМ500. Очень довольны. Греют очень хорошо.»
«Поменял чугунные 11 секций на 12 секций Тернада. Это я сделал зря — стало холоднее на 1,5 градуса. Нам подают воду не горячее 47 градусов. Вот теперь думаю, может поставить более мощные?».
Тут проблема в очень низкой температуре теплоносителя, а никак не в теплоотдаче радиатора. У Tenrad она выше, чем у большинства других моделей за счет специальной формы ребер (коэффициент теплопередачи 7,2 по сравнению с 6,4 тех-же Global).
При расчете обращайте внимание на то, что мощность указывается для определанного теплового напора. Например, как указывает тот же Tenrad в своей таблице, 161 Вт получить с ВМ 500 секции можно при тепловом напоре 70°С, а уже при ΔТ=50°С теплоотдача той же секции будет 102 Вт.
Российские биметаллические батареи
Есть очень неплохие и по характеристикам и по качеству, но некоторые «грешат» на самой качественной покраской. Традиционно есть нарекания на сервис и службу поддержки. Теперь немного подробнее.
Биметаллические радиаторы РБС и БМН-Авто
Под таким названием выпускает свои отопительные приборы фирма «САНТЕХПРОМ БМ». Биметалла две модификации:
Оба вида — полный биметалл, толщина стенок внутренних стальных трубок порядка 2 мм, диаметр внутренней вертикальной трубы в районе 15 мм.
Эти данные имеются в сообщении одного из сантехников, который не поленился съездить о осмотреть стенд предприятия на проходившей выставке. Он же писал о том, что выглядит работа солидно, за исключением не самой лучшей покраски.
Отзывы такие:
Российские радиаторы отопления от «САНТЕХПРОМ БМ». Технические характеристики биметаллических радиаторов РБС«У меня уже 6 лет стоят РБС500, 10 секций на 18 м2, в комнате тепло, никаких проблем не было.»
«Несмотря на невысокую цену, стоят РБС-500 уже три сезона. Все отлично»
Есть нарекания на работу службы обслуживания физических лиц: не самые приветливые люди там…
Радиаторы «Рифар»
Под маркой Rifar выпускают биметалл секционный и монолитный. Выпуск налажен давно (с 2002 года), репутация у секционного исполнения неплохая, а вот монолитные изделия получили негативную оценку. Многие отзываются о секционном биметалле Rifar, как об оптимальном сочетании цены и качества.
Вот какие выпускают модели:
- Base. В этой модификации три типоразмера: Rifar Base 200, 350 и 500. Вес радиатора с 50см осевым расстоянием 1,92 кг, в то время как любой из полного биметалла будет больше 2 кг. Тепловая мощность — 204 Вт, у полного биметалла будет точно меньше (180-185 обычно предел).
- RIFAR Alp 500 отличается меньшей толщиной (всего 75 мм) и еще меньшим весом 1,5 кг, тепловая мощность секции — 191 Вт.
- RIFAR Forza имеют большее количество ребер, есть дополнительные боковые. Типоразмеров три: 200, 350 и 500 мм, у «500» тепловая мощность — 202 Вт.
Производитель обходит эту тему, но это частичный биметалл, что неплохо видно на снимке. Тем не менее, опыт использования — позитивный.
Это биметаллические радиаторы Rifar B. Хорошо видно, что коллектор — алюминиевыйОтзывы о RIFAR
Технические характеристики одной из самых популярных линеек Rifar Base«Теперь понятно, что такое новые технологии. Поставили новые биметаллические батареи RIFAR вместо старой чугунины. Так они места занимают меньше, а греют лучше: руку не удержишь.
«На кухню в 10 квадратов поставил Рифар на 12 ВТ (непонятная какая-то мощность…). Быстро греет и в морозы не холодно. Так и не понял, почему сантехник меня отговаривал, он полностью выполняет свои функции.»
»«Купили три радиатора в целой заводской упаковке. Упаковка целая, не мятая, без повреждений. Но внутри радиаторы с браком, причем все три. На одном отверстие для подключения труб сплюснуто, причем до покраски. Его, наверное, уронили с большой высоты, но потом все-таки отправили на покраску. И он попался нам. На другом явно вручную закрашен брак окраски — мазки кисти видны, там, где есть неприкрашенные места. А на третьем уже есть трещина, залитая краской. Причем никто в службе поддержки завода ничего сказать не может».
Итоги
Устанавливать или нет биметаллические радиаторы и какие именно, решает каждый сам.
Сами по себе они неидеальны, но имеют неплохие характеристики. Большинство из тех, кто ими пользуется, довольны. Есть, конечно, проблемы, но они большей частью связаны с ошибками при установке или расчете. А еще есть множество негатива, но от тех, кто покупал изделия неизвестных производителей.
