Дымоход является важнейшим и незаменимым элементом бани, который должен выполнять несколько необходимых функций это вывод продуктов горения, защита конструкций от конденсата и воздействия агрессивных газов, предотвращение попадания угарного газа в помещение.

Выбор дымохода для бани должен быть обусловлен всеми нормами безопасности.

Какая труба лучше для дымохода в баню

Важно понимать, что в условиях банного помещения дымовая труба будет подвергаться таким факторам, как высокая влажность и температура более 200^оС.

Поэтому дымовой канал должен иметь характеристики, позволяющие ему выдерживать возможные факторы с сохранением требуемых свойств на долгий срок службы. На этом этапе сразу можно исключить несколько видов труб, а именно трубы из бетона, алюминиевые и абсцетовые, они не предусматривают такие большие температурные нюансы.

Кирпичные дымоходы все еще используются для бань, но в современных реалиях они считаются устаревшими и непрактичными, дымоход такого типа весит довольно много и требует надежный фундамент. К тому же кладка кирпича это довольно трудоемкий процесс.

Керамические системы также устанавливаются в банных помещениях, они имеют высокую устойчивость к содержащимся в угарном газе кислотам. Но, как и кирпичные имеют похожие недостатки. Основными минусы конструкции из керамики — это сложность в монтаже и нужда в надежном фундаменте и дополнительных материальных затратах.

Дымоход для бани из нержавейки

Опираясь на характеристики, можно заключить с уверенностью, что наилучший вариант дымохода для бани для дровяной печи это трубы из нержавеющей стали.

Он выигрывает по комплексу параметров перед остальными видами дымоходов. Трубы для бани из нержавейки имеют целый ряд преимуществ:

1. Круглая форма сечения труб гарантирует лучшую тягу
2. Хороший уровень соотношения цены и качества
3. Нет необходимости в фундаменте, за счет небольшого веса конструкции
4. Пожарная безопасность системы
5. Продолжительный срок эксплуатации
6. За счет гладкого покрытия внутренней поверхности труб скапливается минимальное количество конденсата и копоти.

В настоящее время различают всего два типа стальных каналов: одноконтурные и утепленные, то есть, двухконтурные. Для банной печи наиболее подходят именно двухконтурные трубы, которые в силу своей особенности имею также название «сэндвич».

Сэндвич-конструкция состоит из труб меньшего и большего диаметра, которые вставлены одна в другую. Теплоизолирующим веществом заполняется пространство между ними. В качестве теплоизолятора обычно выступает минеральная вата или керамзит. Главное требование к материалу — это устойчивость к температуре более 200^оС.

Помните, что в независимости от того, какой вид дымохода вы рассматриваете, основными его качествами должны являться пожаробезопасность в совокупности с максимальным кпд при учете минимального количества топлива. При неправильном расчете основных параметров печь может дымить, что приведет к очень нежелательным результатам, например, возгоранию. А угарный газ в помещении вызвать серьезное отравление.

Чтобы правильно подобрать дымоход для бани и быть уверенными в надежности и качестве всех элементов системы, вы можете обратиться к специалистам компании «Феникс». Мы предоставляем широкий спектр услуг и большой ассортимент дымоходов и комплектующих деталей.

Новые публикации

10 мар 2023, 10:20

Лед намерзает на дымоходе – что делать?

Лед, появляющийся на дымоходе во время зимних морозов — проблема, с которой сталкиваются чаще всего владельцы домов. ..

читать подробнее

03 мар 2023, 10:18

Как закрепить дымоход

Монтаж дымоотводящей трассы – не менее ответственная задача, чем их расчет и проектирование

читать подробнее

28 фев 2023, 10:17

Защита дымохода на крыше от снега

При проектировании крыши и организации систем отведения дыма большое внимание уделяется выбору самих конструкций

читать подробнее

25 фев 2023, 10:16

Замерз дымоход

Сбои в работе отопительных котлов – одна из самых распространенных причин нарушения работы систем отопления

читать подробнее



делаем проход трубы через крышу и потолок своими руками от А до Я! Все об установке короба и выборе материалов

Автор: «Ателье саун»

В строительстве бани особенную роль занимают вопросы безопасности помещения.

Трубы банного дымохода обеспечивают отход и утилизацию излишков продуктов горения. Установка труб требует предварительного конструирования и детальной разработки.

При установке дымохода через потолок важно соблюдать ограничения по температуре. Перед составлением чертежа для конкретной трубы, необходимо изучить какие существуют разновидности дымоходных сооружений.

• Выбор материала для дымохода

• Металлический дымоход для бани

• Керамический дымоход в бане

• Дымоход в шахте

• Устройство дымоходов для бани

• Проходной узел для дымохода

• Выбор утеплителя для дымохода

• Расчет высоты трубы дымохода в бане

• Процесс вывода трубы дымохода

• Нормы и правила безопасности

• Советы по установке дымохода своими руками

• Фото дымоход в потолке бани

Выбор материала для дымохода

В первую очередь, стоит обратить внимание на материал, из которого вы планируете изготавливать трубу. Выбирайте наиболее безопасные и устойчивые к высоким температурам.

Профессионалы рекомендуют для успешной эксплуатации металлические, кирпичные и керамические дымоходы. Хорошо зарекомендовали себя модели из жаростойкого стекла.

Металлический дымоход для бани

Приятный по цене и качеству вариант. Используется нержавейка или черное железо. Разделяются на монотрубы или так называемые трубы- сэндвичи.

Довольно популярный на рынке вариант, при которого две трубы различные по диаметру вкладываются друг в друга.

• Между ними проходит слой защитной минваты. Чаще всего используют комбинированный вариант с монотрубой до потолка и переходом в трубу- сэндвич.
• Использование сэндвичей требует внимательности и ухода.
• Необходимо обеспечить непопадание влаги во внутреннюю часть конструкции, чтобы избежать перегревания.

Керамический дымоход в бане

Самый дорогой, но при этом безопасный вариант. Не допускает перегрева, образования засоров. Удобен в эксплуатации и внутренней чистке. Долговечен в эксплуатации.

Дымоход в шахте

Внутренний дымоход хорошо поддерживает стабильную теплую обстановку внутри бани. Вам не придется прикладывать усилия для сохранения тепла.

Но будьте готовы к тому, что вы в большей степени рискуете совершить ошибку при сложной установке.

Существует множество нюансов и особенностей обеспечения пожарной безопасности в банях с внутренним дымоходом. Продумайте способы изоляции.

Устройство дымоходов для бани

В железных печах важным элементом является патрубок. На него сверху надевается дымоход.

• Труба от патрубка вертикально поднимает на крышу.
• Далее следует специальная заслонка, так называемый – шибер.
• Она регулирует процессы, отвечающие за уровень открытия трубы.

Шиберы могу выдвигаться или вращаться. В месте, где труба подходит к потолку, располагается разделочный короб.

Проходной узел для дымохода

Важную часть в конструкции дымохода занимает — сборный проходной короб. Ваш дымоход должен проходить через специальные отверстия.

Он не допускает соприкосновения нагретых участков трубы с другими поверхностями.

• Узлы чаще всего делают из нержавейки с использованием в конструкции специальных теплоизоляторов.
• Для обеспечения безопасности конструкции лучше приобрести короб у производителя. Они отличны по форме и материалу.

Выбор утеплителя для дымохода

Утеплитель важнейшая составляющая конструкции проходного узла. Использовать рекомендуется минеральную вату. Иногда в производство включается смесь из керамзита и глины. Она является наиболее безопасной и функциональной, исключает возможность возгорания или обугливания.

Расчет высоты трубы дымохода в бане

Существует прямая зависимость высоты трубы от расстояния, на котором она находится по отношению к коньку. Трубу дымохода лучше располагать на некоторой удаленности от конька, не стоит проводить через него.

При условии нахождения трубы на расстоянии менее полутора метров от конька, труба будет выше конька примерно на полтора- два метра.

• Если расстояние больше метра, то трубу следует делать равной коньку.
• При расположении более трех метров, труба станет ниже конька.

Процесс вывода трубы дымохода

Правильный вывод трубы дымохода на крышу- основа безопасности вашей конструкции.

Использование покрытия из горючих материалов, при условии уклона крыши на 13 и больше градусов, предполагает вывод трубы над коньком более чем на 70 сантиметров.

Покрытия, защищенные от огня, предполагают расстояние от верхушки трубы до кровли около метра, но не меньше. Высота трубы дымохода в такой ситуации должна составлять больше 30 сантиметров.

Особое внимание стоит уделить баням, пристроенным к дому. В такой ситуации дымоход всегда должен находится выше конька не менее чем на полметра.

При использовании горючих материалов кровли, устанавливайте искрогаситель. Он представляет из себя специальные металлические решетки.

Нормы и правила безопасности

Стоит помнить о четком соблюдении правил эксплуатации и установки конструкций дымохода, чтобы избежать возгораний и ожогов. Учитывайте тот факт, что необходимо оставить расстояние от труб до деревянных поверхностей не меньше 140 миллиметров.

Керамические трубы должны находиться на расстоянии от 250 миллиметров. Конструкции из стали необходимо изолировать и выполнить отделку из негорючих материалов.

Соблюдение норм возможно при наличии грамотного, заранее подготовленного чертежа. Следует определить точный размер трубы и расстояние до всех располагающихся рядом конструкций и сооружений.

• Грамотный расчет расстояния до стен, крыши и потолка. У дымоходов из горючих материалов отступ равен- 270- 500 миллиметрам. У негорючих- 210 – 390 миллиметров.
• Правильное закрепление дымохода к конструкциям бани. Дымоход должен хорошо фиксироваться на перекрытиях бани.
• Точный расчет высоты дымохода без перекосов в большую или меньшую сторону.
• Правильное определения сечения канала дымохода.
• Соблюдения правил герметизации во время установки утепления.
• Обеспечение изоляции нагревающихся поверхностей.

Советы по установке дымохода своими руками

Для грамотной установки трубы дымохода лучше обратиться к специалисту. На основании правильно составленных чертежей он сможет подобрать наиболее безопасный и долговечный в эксплуатации вариант установки.

Соблюдайте установленные требования и нормы СНиП. Использование горючих материалов, несет за собой риски возгорания и возникновения опасных для жизни и здоровья ситуаций.

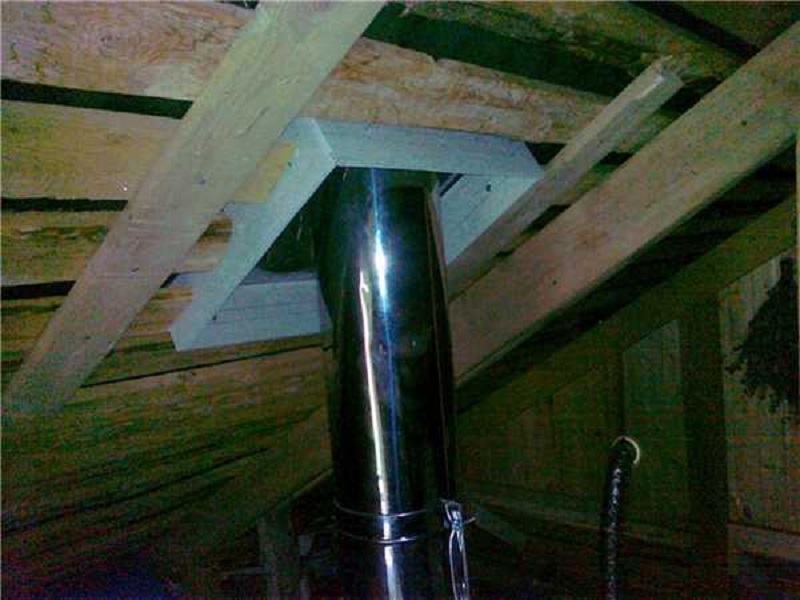

Фото дымоход в потолке бани

vent — Есть ли проблемы с вентиляцией вентилятора в ванной комнате через софит крыши?

Когда я купил свой дом, при осмотре дома было указано, что вентиляция ванной просто выходит прямо в чердачное помещение. Поскольку нас беспокоила плесень на чердаке, мы просто не использовали вентилятор. Инспектор указал, что нам понадобится вентиляционная труба, которая проходит прямо через крышу.

Мои попытки нанять кого-нибудь для выполнения этой работы по-прежнему не увенчались успехом, но в разговоре с подрядчиком на днях он указал, что вентиляционное отверстие может проходить через софит крыши, а не через саму крышу. Это точно? Я не был уверен, что это создаст проблемы с конденсатом либо в вентиляционной линии, либо вдоль той стороны дома, где она выходит наружу.

Я видел несколько других вопросов, связанных с этим, и все они, кажется, указывают на то, что это плохая идея, но им уже несколько лет, и я не уверен, произошли ли какие-либо изменения в технологии, которые сделали бы это более жизнеспособным (возможно модификации софитов вокруг точки выпуска, чтобы предотвратить обратное втягивание влажного воздуха, и предпочтительные уклоны труб для предотвращения образования конденсата).

Если это важно, мы находимся в Южном Джерси, где в течение года (и часто в течение дня) наблюдаются большие колебания температуры.

• крыша
• вентиляционное отверстие
• вытяжной вентилятор
• потолок

4

Я не кровельщик (хотя раньше работал на крышах), но недавно заменил вентилятор в ванной, и из информации, которую я собрал (так же, как и вы), проблема в том, что воздух поднимается вверх, горячий и полон влаги, что вернется в софит. Трудно понять, насколько это проблема, поскольку это обычно делается таким образом (из-за того, насколько это проще, вероятно). Другая проблема здесь (в настоящее время) заключается в том, что вы будете улавливать влагу в своей ванной, поэтому у вас там будет плесень, если она не будет хорошо вентилироваться, двери / окна открываются, так что я скоро это сделаю.

Как я уже сказал, недавно заменил вентилятор в ванной. В моем случае это был вентилятор неправильного размера, с трубой меньшего размера, чем нужно, выходящей из софита. Хотя он, вероятно, работал около 15 лет, «видимых повреждений» не было. Тем не менее, я бы никогда не сделал это таким образом, по указанным причинам. Поэтому я вырезал дыру в крыше и вентилировал ее там. Это довольно просто, и на ютубе есть много видео о том, как это сделать. Учитывая, что ваша вентиляция уже выходит на чердак, это означает, что у вас, вероятно, очень легкий доступ к трубе и нижней части крыши. Это должно сделать этот процесс еще более простым. Вы можете отметить нижнюю сторону крыши и просверлить стартовое отверстие. Не нужно «вслепую» находить стропила. Или кровельщик должен быть в состоянии сделать это для вас легко.

Принимая во внимание все обстоятельства, между тем, оставить ли вентилятор выключенным, вентилировать его на чердак или через потолочное перекрытие, вентиляция через потолочное перекрытие, безусловно, является лучшим выбором на сегодняшний день.

5

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя адрес электронной почты и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

Как установить вентилятор на крыше в ванной? (7 шагов)

Хотите узнать, как установить вентилятор на крыше для ванной комнаты?

Вентиляционные отверстия для ванных комнат обычно устанавливаются с помощью сверла с кольцевой пилой или сабельных пил для вырезания отверстия в крыше.

В этом руководстве я рассмотрю…

• Как центрировать и вырезать отверстие в крыше
• Почему не следует герметизировать нижнюю часть вентиляционного фланца
• И обрезка черепицы для корпуса вентиляционного отверстия

Давайте начнем с этого руководства!

Как установить вентиляционные отверстия на крыше вытяжного вентилятора ванны?

Иногда лучшим местом для вентиляции вентилятора в ванной является крыша. Ванная комната, скорее всего, находится на втором уровне или далеко от внешней стены, что может затруднить вентиляцию через стену. Перед установкой любого вентиляционного отверстия на крыше я рекомендую ознакомиться с инструкциями производителя для этой конкретной крышки вентиляционного отверстия на крыше.

Первый шаг к установке вентилятора для ванной комнаты на крыше — это выбор места для вентиляционного отверстия на крыше, а затем можно переходить к сухой установке заглушки для вентиляционного отверстия на крыше, срезая черепицу для основного корпуса вентиляционного отверстия. После сухой установки вы можете использовать сверло для кольцевой пилы, чтобы вырезать отверстие в крыше. После вырезания отверстия в крыше шланг воздуховода необходимо будет подсоединить к крышной вентиляционной крышке с помощью соединителя воздуховода.

Важно загерметизировать нижнюю сторону фланца вентиляционного отверстия перед тем, как прибить вентиляционный колпак к крыше.

Чтобы прочитать подробности о каждом шаге, продолжайте читать…

Читайте также: Сколько электроэнергии потребляют вентиляторы в ванной?

Металлическая заглушка крышного вентиляционного отверстия для ванной комнаты

1. Выберите место

Первым шагом является выбор места на крыше для установки вентиляционного отверстия в ванной комнате.

Лучшее место – как можно ближе к вентилятору в ванной комнате, чтобы уменьшить длину воздуховода и количество изгибов. Также важно убедиться, что вентиляционное отверстие на крыше находится на расстоянии не менее двух футов от любых других вентиляционных отверстий, дымоходов или желобов на крыше.

После того, как вы определили место, общепринятой практикой является забивание гвоздя через центр стропильной или ферменной ниши с чердака. Когда вы находитесь на крыше, вы можете легко найти гвоздь, в который вы забили, чтобы узнать точный центр вентиляционного отверстия на крыше.

Читайте также: Какие оконные вытяжные вентиляторы для ванной лучше?

2. Снимите верхнюю черепицу с квадратного корпуса вентиляционного отверстия

Перед тем, как просверлить или выпилить отверстие в крыше, необходимо снять по крайней мере верхнюю часть черепицы для квадратного корпуса вентиляционного отверстия.

Окружающий металлический фланец будет проходить под верхним слоем битумной черепицы, но вам потребуется вырезать среднюю часть черепицы для корпуса вентиляционного отверстия. Все, что вам нужно сделать, это измерить ширину и глубину вентиляционного отверстия на крыше и с помощью универсального ножа отрезать верхний слой черепицы.

Нижний слой не нужно резать, потому что его прорежет кольцевая пила или сабельная пила.

3. Сухая сборка крышного вентиляционного люка

После того, как вы вырезали верхний слой гонта для основного вентиляционного корпуса, вы должны насухо установить крышный вентиляционный люк. Вам придется сломать уплотнение окружающей верхней и нижней черепицы с помощью монтировки, чтобы металлический фланец мог пройти под верхним слоем.

Только верхняя и боковая части металлического фланца должны проходить под черепицей. Нижняя часть фланца должна быть выше всех гонтов.

Читайте также: Как починить шумный вентилятор в ванной?

4. Вырежьте отверстие в крыше

Если вентиляционное отверстие в крыше правильно установлено без проблем, вы можете перейти к вырезанию круглого отверстия в крыше для воздуховода.

Существует два варианта вырезания отверстия в крыше: вы можете использовать сверло для кольцевой пилы или сабельную пилу.

Для больших отверстий, таких как 6 дюймов, сабельная пила может быть проще, чем сверло для кольцевой пилы. Но для меньших отверстий, таких как 3 или 4 дюйма, может быть предпочтительнее сверло для кольцевой пилы.

Читайте также: Какие вентиляторы для ванных комнат лучше без вентиляции?

5. Установите соединитель воздуховода или муфту

Соединитель воздуховода представляет собой небольшую секцию металлической трубы, которая соединяет гибкий шланг воздуховода с вентиляционным отверстием на крыше.

По крайней мере, одна сторона муфты воздуховода обычно гофрирована, что дает некоторое пространство для легкого прохода воздуховодного шланга в муфту. После того, как шланг воздуховода приклеен к соединителю воздуховода с помощью ленты из фольги (или стяжки), другой конец соединителя воздуховода можно вставить в отверстие в крыше.

Соединитель воздуховода

Вам, вероятно, понадобится помощник, который сможет удерживать хомут воздуховода через отверстие в крыше, пока вы будете прикреплять его к крыше. Когда вы находитесь на крыше, вы должны вырезать по крайней мере два выступа в воротнике, чтобы вы могли прибить его к крыше.

6. Герметик и гвоздь Вентиляционное отверстие

После того, как манжета закреплена на крыше и правильно установлена ​​насухо, вы можете установить вентиляционное отверстие на соединитель воздуховода (и верхние/боковые фланцы под черепицей).

Но перед тем, как вставить вентиляцию в крышу, важно нанести слой наружного герметика на нижнюю сторону фланца вентиля. Нанесите герметик только на верхнюю и боковые полки, не герметизируйте нижнюю часть. Вы хотите, чтобы нижний фланец был свободен от уплотнения, чтобы любой конденсат или вода стекала.

После того, как вы вставили заглушку вентиляционного отверстия, забейте несколько устойчивых к коррозии кровельных гвоздей во фланец вентиляционного отверстия, а также в обшивку крыши.

Читайте также: Как подобрать размер вытяжного вентилятора в ванной?
