Труба для холодной воды в землю: Какую трубу использовать для водопровода под землей. Виды труб

Незамерзающий водопровод. Труба в изоляции с подогревом | Информация

В частных жилых домах и дачных домиках, рассчитанных на сезонное проживание, имеется, как правило, только холодное водоснабжение.

Неправильно проложенный водопровод в холодное время года может перемёрзнуть и дом останется без воды. Поэтому водопроводные трубы следует укладывать в строгом соответствии с положениями действующих нормативных документов, в частности, СП за номером 61.13330.2012. Текст упомянутого свода правил Минрегиона России утвердил своим приказом за № 608, изданным 27.12. 11.

Общие принципы теплоизоляции трубопроводов

Согласно вышеназванному документу в теплоизоляции нуждается любой трубопровод, по которому передаётся носитель с температурой от -180°С до +600°С.

Изолирование поверхности водопровода заключается в нанесении на его поверхность и надёжном закреплении изоляционного материала. Этим решается задача исключения её прямого контакта с окружающей средой и обеспечение сохранения максимально возможного количества энергии носителя, перемещаемого по трубе. Для того чтобы подобрать оптимальную изоляцию, рекомендуется выполнить необходимые расчёты.

Требования, которым должны соответствовать утеплители

Принимая решение о выполнении теплоизоляции водопровода, следует оценивать существующие утеплители не только по классическому соотношению их стоимости и качества, но и с обязательным учётом условий, в которых должен работать водопровод.

Выбираемый материал должен обладать простотой монтажа, длительными сроками эксплуатации и хорошими теплоизоляционными характеристиками. Кроме этого важное значение для качественного выполнения теплоизоляции имеют такие свойства материала, как:

Основные виды утеплителей, пользующиеся повышенным спросом

Повышенным спросом у российских потребителей в настоящее время пользуются:

• Вата минеральная;

На последнем материале стоит остановиться более подробно.

Полное наименование материала – пенополиэтилен вспененный (ППЭ). Международное обозначение EPE. Утеплитель обладает прекрасными эксплуатационными характеристиками:

• Вспененный ППЭ, при прямых контактах с жидкостью, за месяц непрерывного взаимодействия впитает её в объёмах, не превышающих 3,5 % от собственного объема;

По своим теплоизоляционным характеристикам данный материал многократно превосходит многие материалы. Например: слой вспененного ППЭ толщиной в 2 см обладает теплосберегающими возможностями, присущими 10 см минеральной ваты, 40 см дерева или газосиликатных блоков, 120 см слою керамзитобетона или 200 см кирпича.

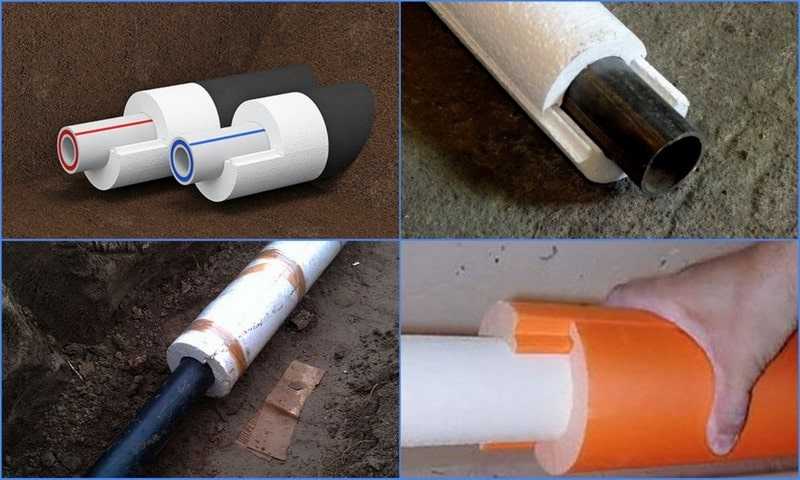

Чаще всего упомянутый материал предлагается в виде трубы с продольным разрезом или двух полуцилиндров (скорлуп), имеющих специальный замковый фиксатор, позволяющий свободно устанавливать их на утепляемую трубу. Изделия выпускаются в ассортименте для труб различных диаметров. При утеплении каждый следующий элемент устанавливается со смещением линии стыковки на 10 -15 см.

Кабельные системы обогрева труб

Наряду с классическими и давно используемыми вариантами утепления: прокладкой труб в земле на глубине, превышающей уровень промерзания грунта, и применением специальных утеплителей, сегодня, всё чаще, используются системы обогрева с применением электрического кабеля. Принцип её работы аналогичен функционированию системы «тёплый пол».

Греющий кабель специальной конструкции позволяет обеспечить комплексную защиту труб от промерзания за счёт создания определённой температуры. Существуют варианты использования кабеля как внутри трубопровода, так и на его поверхности.

Применение кабеля позволяет:

В состав подобной системы входит кабель, имеющий один или два металлических проводника, по которым пропускается ток. Труба обогревается за счёт получения тепловой энергии от разогревающегося металла. Степень нагрева можно регулировать посредством изменения сопротивления используемых проводников. Металлические жилы защищены от проникновения влаги многослойной изоляционной оплёткой.

Вместе с кабелем необходимо использовать термостат, контролирующий температуру трубы. При превышении максимального значения заданной температуры, он автоматически отключает кабель от питающей сети.

Кабель может прокладываться по поверхности обогреваемой трубы или внутри неё.

Как правило, для систем обогрева более предпочтительными являются двухжильные кабели. Объясняется это тем, что проводники с одной жилой требуется закольцовывать, что достаточно проблематично в рассматриваемой ситуации.

Саморегулирующийся кабель работает более экономично и не требует подключения термостата.

Чтобы система функционировала в оптимальном режиме энергопотребления и обеспечивала нужную температуру обогрева трубы, требуется правильный выбор мощности изделия, задаваемой таким показателем, как Ватт/м.пог. При расчётах следует учитывать длину трубы, подлежащей обогреву, её диаметр, тип транспортируемого вещества и существующее дополнительное утепление трубы.

Как рассчитать тип кабеля и толщину теплоизоляции, зная диаметр трубы и диапазон температур окружающей среды. См таблицу.

Внешний диаметр трубы, мм	Толщина теплоизоляции, мм	Диапазон температур Т трубы — Т среды
		20°С	30°С	40°С	50°С	60°С
27	20	4,8	7,3	9,7	12,1	14,5
	30	3,8	5,6	7,5	9,4	11,3
	40	3,2	4,8	6,4	8,0	9,6
	50	2,8	4,3	5,7	7,1	8,5
	80	2,3	3,4	4,5	5,7	6,8
34	20	5,7	8,5	11,3	14,1	17,0
	30	4,3	6,5	8,6	10,8	13,0
	40	3,6	5,5	7,3	9,1	10,9
	50	3,2	4,8	6,4	8,0	9,6
	80	2,5	3,8	5,1	6,3	7,6
42	30	5,0	7,4	9,9	12,4	14,9
	40	4,1	6,2	8,2	10,3	12,4
	50	3,6	5,4	7,2	9,0	10,8
	80	2,8	4,2	5,6	7,0	8,4
48	30	5,4	8,1	10,8	13,6	16,3
	40	4,5	6,7	9,0	11,2	13,5
	50	3,9	5,9	7,8	9,8	11,7
	80	3,0	4,5	6,0	7,5	9,0
60	30	6,3	9,5	12,7	15,9	19,0
	40	5,2	7,8	10,4	13,0	15,6
	50	4,5	6,7	9,0	11,2	13,5
	80	3,4	5,1	6,8	8,5	10,2

Как пользоваться таблицей? Таблица теплопотерь для труб используется для того, чтобы определить теплопотери, и следовательно, необходимую для защиты от замерзания мощность на погонный метр трубы. К значениям, полученным из таблицы, не- обходимо добавить еще коэффициент запаса – 1.3 – 1.5.

1. В первой колонке указан внешний диаметр трубы.

2. Во второй колонке указана толщина теплоизоляции.

3. В следующих колонках указаны различные диапазоны температур – от 20°C до 60°C – между температурой трубы и окружающей среды.

Например, для поддержания трубопровода в незамерзающем состоянии при максимально низкой температуре –30°C, диапазон температур выбирается из колонки 40°C.

Пример:

Пластиковая труба с внешним диаметром 48мм и толщиной теплоизоляции 50мм. Диапазон температур составляет 40°C. Расчетные теплопотери по таблице – 7.8Вт/м, с учетом коэффициента запаса 1.3, требующаяся мощность равна 7.8 x 1.4 = 10.14Вт/м. Поскольку для пластиковой трубы максимально допустимая мощность на погонный метр составляет 10Вт/м, выбираем кабель Optiheat 10.

Нагревательные кабели предназначены для предотвращения замерзания жидкостей в трубах, а не для их размораживания, поэтому особое внимание нужно уделить правильному монтажу и расчету необходимой мощности. Систему следует включать в период, когда температура воздуха опускается до +5ºС, так как именно в это время возможно резкое похолодание. Если систему включить уже при отрицательной температуре, то потребуется значительное время для размораживания образовавшегося льда, а напор воды может быть минимальным.

Принцип установки на трубу кабеля обогрева

1. Прокладка обогрева по поверхности трубы. Кабель фиксируется по длине трубы или оборачивается вокруг неё.

Линейный монтаж наиболее прост. Обязательное условие, протяжка кабеля под нижней частью трубы, что обеспечивает дополнительную защиту проводника от механических повреждений. Вторая причина заключается в том, что вода замерзает снизу. Вполне логично размещение обогревателя именно здесь быстрее устраняет проблему. При продольной укладке могут выполняться 1 – 4 линии.

Фиксация проводника к трубе производится скотчем на алюминиевой основе. Он не просто закрепляет проводник на трубе, но и повышает его теплоотдачу. Возможно крепление обычным скотчем, который оборачивается вокруг трубы в два-три раза с шагом в 300 мм.

Повышенного внимания требуют прохождения углов. В этих местах, для сокращения изгиба, рекомендуется класть проводник по наружному радиусу трубы.

В районах с холодными зимами рекомендуется выполнять спиральный обвив трубы кабелем. При этом минимальный шаг витка должен составлять 50 мм. Для работы потребуется кабель, длина которого составляет ≥ 1,7 от длины обогреваемого трубопровода.

В труднодоступных местах укладка имеет определённую специфику. Кабель следует намотать с припуском, после чего завернуть излишек в обратную сторону. При этом кабель, при входе и выходе с данного участка, необходимо зафиксировать скотчем.

При обогреве отдельных узлов водопровода (фланцевые соединения, запорная арматура и т.п.) расход кабеля будет выше, так как в данных местах у водопровода повышенный теплоотвод.

Датчик контроля температуры, следует размещать в самом холодном месте трубопровода, с максимальным удалением от нагревательного элемента. Место установки предварительно проклеивается скотчем на основе алюминия.

2. Прокладка изнутри

Этот вариант прокладки целесообразно применять в тех случаях, когда наружный обогрев невозможен. Например, если трубопровод уже смонтирован и уложен под землёй, либо в бетонном сооружении и т.п. Вариант имеет некоторые особенности:

В числе достоинств можно отметить пониженное энергопотребление (обогреватель напрямую контактирует с водой). Ремонт такого варианта проводить значительно проще. Его следует просто вынуть через установочный сальник.

3. Подключение к электросети

До момента установки внутреннего проводника требуется выполнить изоляцию его конца. Указанная процедура выполняется с использованием специального элемента, термоусадочной трубки, обеспечивающей надёжную защиту жил от проникновения влаги. В процессе подключения гибкого обогревательного кабеля его греющую часть соединяют с холодной.

Для того, чтобы гарантировать безопасную работу системы обогрева и её экономичность, целесообразно подключить 2-а дополнительных устройства: первым является терморегулятор, вторым – УЗО. Первое обеспечивает регулировку температуры через установленные термодатчики, а второе защищает систему от возможных утечек тока.

4. Теплоизоляция

Рекомендуется, в обязательном порядке, утеплить трубы с использованием классического утеплителя. Например, скорлупок из ПВХ или вспененного пенополиэтилена ППЭ (смотри выше).

В качестве дополнительной защиты водопроводных труб от факторов атмосферного характера (осадки ветры и т.п.) могут использоваться кожухи из гофрированных ПНД труб (водопроводная труба прокладывается внутри трубы гофрированной).

Эти варианты прокладки широко применяются также при протяжке водопроводных труб сквозь перекрытия, перегородки и стены. Наличие кожуха позволяет минимизировать возможный ущерб от протечек, упрощает замену трубы и обеспечивает свободное изменение её размеров под воздействием температур.

На какую глубину закапывать водопроводную трубу в частном доме

Автор Монтажник На чтение 13 мин Просмотров 58.9к. Обновлено 07.12.2020

В индивидуальных домах при отсутствии магистрали центрального водоснабжения, забор воды производят из скважин и колодцев, подводя трубы под землей от фундамента строения к источнику. При проведении работ важно знать, на какую глубину закапывать водопроводную трубу в частном доме — это позволит снизить материальные затраты при земляных работах и избежать промерзания водопровода в зимнее время.

При использовании современных технологий, утеплением трубопроводов с помощью электрического кабеля или теплоизоляторов можно значительно уменьшить глубину залегания магистрали — это будет удобно при ремонтных работах в случае протечек. Однако незначительная глубина прокладки водопроводных труб также нежелательна — вода при поверхностном расположении линии будет нагреваться в летнее время, что противоречит нормам СанПиН 2. 1.4.1074-01. Если питьевая вода будет иметь высокую температуру, в ней будут развиваться вредные микроорганизмы.

Рис. 1 Как выкапывается траншея для водопровода

Содержание

1. На какой глубине прокладывать водопровод
2. От чего зависит глубина
3. На какую глубину закапывать водопроводную трубу в частном доме — как правильно рассчитать
4. С чего начать работы
5. Как копать траншею под водопровод
6. Преимущества ПНД по сравнению с металлическими трубами, влияющие на глубину их прокладки
7. Дистанция между двумя трубами под землей
8. Тонкости подвода воды к дому зимой

На какой глубине прокладывать водопровод

Строительными нормами и правилами (СНиП 2.04.02-84) оговаривается глубина размещения трубопроводов не менее 0,5 от поверхности земли — это предотвращает повреждение магистрали от давления на почву транспортными средствами и тяжелой техникой. Такая же глубина погружения трубопроводов в 0,5 метра установлена нормативами от точки промерзания грунта в данном районе, поэтому неизолированные трубы в большинстве случаев закапывают на глубину от 1,8 до 2-х метров.

Для каждой области разработана карта промерзания почвы, несложно найти по ней свое местонахождение с глубиной промерзания, и увеличив расстояние еще на полметра вглубь гарантированно избежать замерзания воды в трубах на этой глубине.

Следует отметить, что в отличие от канализационных систем, которые можно разморозить горячей водой, замерзание водопровода индивидуального дома зимой, если он проложен на малой глубине, приведет к отсутствию воды и невозможности дальнейшего проживания, поэтому к заглублению водопровода следует отнестись с полной ответственностью.

Рис. 2 Карта промерзания почвы в Московской области

От чего зависит глубина

В СНиП перечислены некоторые факторы, влияющие на определение заглубления, которые нужно учитывать при погружении в грунт водопроводной линии, к ним относятся:

• Глубина залегания кессонного колодца над источником забора воды. Данный фактор оказывает влияние на расположение точки вхождения трубопровода в грунт через стенки кессона, обычно напорную трубу монтируют как можно ближе к поверхности дна.
• Степень кольцевой жесткости материала изготовления трубопровода влияет на его устойчивость к давлению грунта на стенки, которое может привести к повреждению трубопровода. Фактор необходимо учитывать при прокладке пластиковых водопроводных трубопроводов больших диаметров, предельное заглубление которых не превышает 8 метров.
• Характеристики грунта (рыхлый, глинистый, каменистый), наличие растительного покрова, присутствие и уровень грунтовых вод.
• Установка тепловых изоляторов или электрического кабеля для подогрева воды внутри труб или снаружи водопровода позволяет существенно уменьшить заглубление, для его точного определения в этом случае требуется проводить сложные расчеты.
• Место расположения точки ввода наружной магистрали в дом через его фундамент — чем она ниже, тем больше глубина заложения водопровода.
• Температура воды в источнике водозабора.
• Климатические условия региона — нижний температурный предел в зимнее время и наивысшая температура летом, количество выпадающих осадков.

Рис. 3 Карта промерзания грунта России

На какую глубину закапывать водопроводную трубу в частном доме — как правильно рассчитать

Глубина траншеи под водопровод зависит от климатических условий местности, поэтому основным документом для ее расчета является карта глубин промерзания. Данную информацию можно получить из интернет источников, воспользовавшись приложением к карте России, где более точные данные температуры земли приведены для различных городов с учетом структуры грунта.

При водозаборе из скважин для размещения насосного оборудования часто используют кессонные ямы, в которых прокладка водопроводной трубы в направлении фундамента строения происходит через стенки кессона.

Если глубина прокладки водопровода от промерзания имеет существенную величину, придется углублять кессон на соответствующее расстояние — это приведет к дополнительным финансовым расходам на строительство и неудобствам при пользовании ямой. Выходом из положения является вариант теплоизоляции утеплителем водопровода, позволяющий снизить глубину его закладки.

Чтобы определить, на какую глубину закапывать водопровод в этом случае, необходимо провести расчеты по формулам, учитывающими температуру воды и грунта в зимнее время на заданной глубине. Если с водой при наличии обычного термометра проблем не возникает, по измерение температурных параметров грунта на необходимой глубине довольно проблематично. Поэтому оптимальный вариант — получение информации о допустимой глубине залегания водопровода в зимнее время с данным материалом и толщиной утеплителя у производителя или продавца теплоизолирующей оболочки.

Второй способ — самостоятельный расчет утеплителя с использованием формул по известной стандартной методике (СНиП 2. 04.14-88 пункт: Расчет тепловой изоляции) затруднен. Приведенные в ней формулы и методология разработаны только для определения параметров изоляционной оболочки от охлаждения окружающей средой трубопроводов с температурой рабочего тела от +20º до +300º С.

Рис. 4 Монтаж наружного водопровода при водозаборе из колодца — схема

В сети можно обнаружить белорусский Технический кодекс установившейся практики ТКП 45-4.02-129-2009. В пункте 3.10 приведены инженерные формулы расчета толщины теплоизолирующего материала для предотвращения замерзания (твердения) жидкости в течение определенного времени при остановке ее движения или времени до начала замерзания в трубопроводе. Формулы имеют сложный вид и рассчитаны на использование специалистами, к тому же они предназначены для подсчета параметров изоляции трубопроводов, расположенных на поверхности земли или внутри помещений (одним из вводных показателей является скорость ветра).

Более быстрый и эффективный способ определения параметров теплоизоляции — использование онлайн калькуляторов, но и в этом случае сложно подобрать калькулятор, способный проводить данные расчеты.

Радикальный и дорогой способ решить проблему расчетов — использовать тепловой электрический кабель, его теплоотдача рассчитывается в ваттах на метр, нужную длину и мощность для предотвращения замерзания во время покупки товара укажут менеджеры по торговле. Преимуществом кабеля является возможность регулировки его температуры вручную или автоматически, поэтому кристаллизация воды в линии с проложенным нагревательным элементом маловероятна при любых ошибках в расчетах.

Также при расчете глубины могут быть полезны коэффициенты, отражающие зависимость расстояния, на котором земля промерзает, от состава почвы:

• для песчано-гравийных грунтов показатель берется равным 1;
• для супесчаных — 1,25;
• в суглинистых и глинистых грунтах показатель — 1,5;
• в торфяных — около 2.

Рис. 5 Схема подключения и глубина заложения водопровода при подаче воды из скважины

С чего начать работы

Для проведения землеройных работ в первую очередь необходимо определиться с технологией выемки грунта, которая включает в себя ручные и механические способы.

При рытье траншеи под водопровод в основном используют спецтехнику — ручная выемка больших объемов грунта экономически нецелесообразна, она отнимает много сил и времени и стоит в 2 раза дороже, если нанимают рабочих со стороны, а не пытаются откапывать ров своими руками.

Для закладки трубопровода на небольшие глубины до 1 метра применяют бытовые мотоблоки со специальными ленточными (цепными) насадками, траншеекопатели или грунторезы, имеющие небольшие габариты и массу, ширина рва при этом составляет 15 — 20 см. При использовании специальной техники для рытья траншей — бар, осуществляющих извлечение грунта ленточным или цепным механизмом с лопатками, достигают глубину выемки до 2-х метров при ширине канала около 30 см.

Если водопровод заглубляют на расстояние больше 2-х метров, параметры ширины и глубины траншеи возрастают, применяемые для прокапывания на большие глубины мини-экскаваторы формируют ров шириной около 50 см.

Рис. 6 Специальная техника для рытья траншей: мотоблок, траншеекопатель, баровая насадка, мини-экскаватор

Как копать траншею под водопровод

При проведении земляных работ желательно соблюдать следующие основные рекомендации:

• Проводить траншею необходимо по кратчайшему пути между точкой водозабора и входом в дом, если в магистрали присутствуют ответвления, их располагают под прямым углом к главной линии.
• Согласно СНиП ширина канала должна составлять не менее 70 см., на практике достаточно размеров около 50 см.
• Если погружной электронасос не оснащен обратным клапаном, то можно спускать воду из системы обратно в скважину или колодец, при этом угол восходящего уклона возрастает с уменьшением диаметра и составляет около 50 мм. на 1 погонный метр труб стандартного однодюймового сечения.
• Строительными нормами запрещается размещать в одной траншее водопроводную и канализационную магистраль — они должны находиться на расстоянии не менее 1,5 метра друг от друга.

Земляные работы по выемке грунта и монтажу труб проводят в следующем порядке:

• У стенок колодца или кессона, из которых происходит водозабор, выкапывают нужное углубление в земле (шурф) шириной 100х100 см.
• Между колодцем и входом в фундамент протягивают шнур, отмечающий направление траншеи, чтобы он при работах не был поврежден, его привязывают к отрезам арматуры через 3 – 5 метров, которые после подхода техники извлекают из земли. Иногда линию к дому дополнительно выкладывают на земле подручными предметами, которые при рытье убирают.
• При помощи спецтехники выкапывают траншею нужной глубины шириной 20 — 50 см. (зависит от вида выбранных машин), располагая извлеченный грунт на расстоянии не менее 2 — 3 м. от места раскопок во избежание обрушения стенок.
• После прокапывания канала на его дно засыпают слой песка толщиной 5 — 10 см. и затем укладывают трубопровод на песчаную подушку, засыпая обратно извлеченный грунт.

Рис.7 Как укладывают трубы в канавы для водоснабжения с использованием спецтехники

• Для повышения теплоизоляции можно накрыть трубы рубероидом, остатками утеплителя после ремонтных работ или засыпать керамзитом слоем в 20 — 50 см.

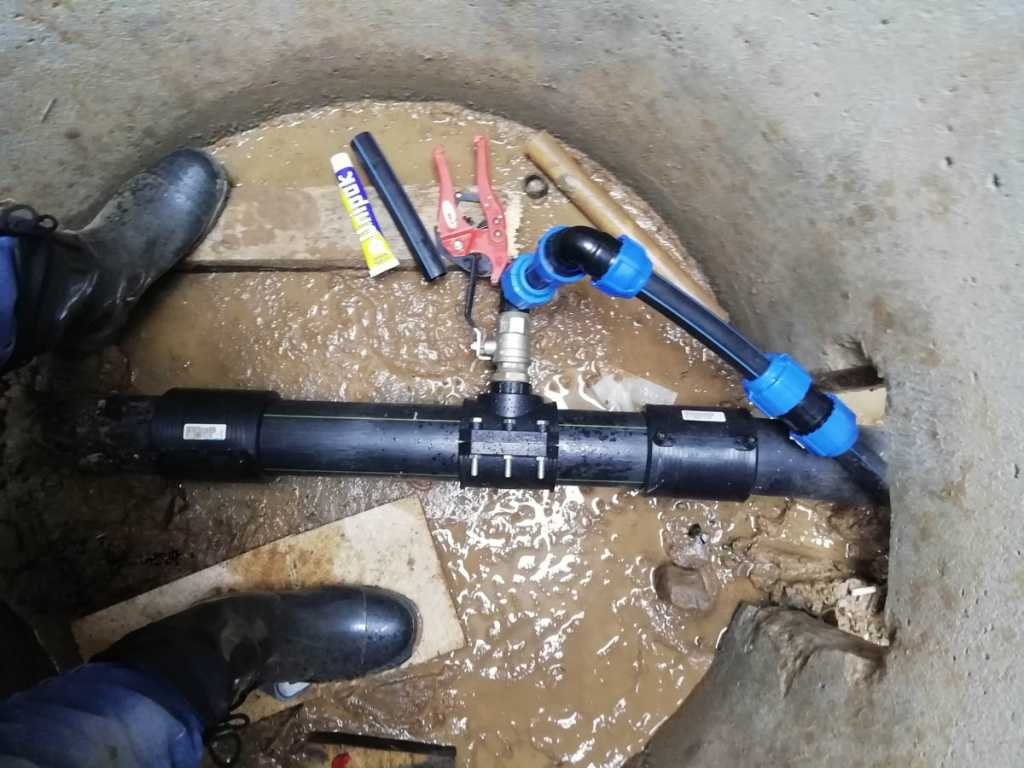

• В вырытых шурфах производят подсоединение магистрали к скважинному или колодезному насосу через отверстие, просверленное в стенках колодца перфоратором, аналогичным способом осуществляют подключение к линии дома через отверстие в фундаменте.
• Подсоединение трубопровода в зависимости от материала изготовления производят разными способами — если используют трубы из полиэтилена низкого давления (ПНД), отрезки соединяют разборными компрессионными фитингами или, если позволяет бюджет, электросварными фитингами, концы стальных труб обычно сваривают друг с другом.
• После укладки водопровода и засыпания каналов и выемок землей, траншею утрамбовывают во избежание дальнейшего проседания и накрывают ранее поднятым дерном.

Преимущества ПНД по сравнению с металлическими трубами, влияющие на глубину их прокладки

Как правило, в индивидуальный дом прокладывают водопровод из пластиковых труб, чаще используют полиэтилен низкого давления (ПНД трубу), имеющий одно существенное преимущество перед своими синтетическими аналогами: полипропиленом (ПП) поливинилхлоридом (ПВХ) сшитым полиэтиленом (РЕХ), используемым в металлопластиковых трубах.

Рис. 8 Шурфы и траншеи для индивидуального водопровода

Дело в том, что во всех перечисленных видах для соединения требуется использование пайки или прессования, исключение составляет металлопластик, которой можно монтировать на компрессионные разборные фитинги, но его использование для холодного водоснабжения нерационально (материал рассчитан для работы в системах отопления). Использование ПНД в водопроводе позволяет легко, надежно и быстро соединять толстостенные трубы разборными пластиковые фитингами, не подверженными коррозии, при необходимости водопровод легко отсоединяют от напорной трубы электронасоса для извлечения последнего на поверхность.

Так же применение пластика с теплопроводностью 0,3 Вт/м ºС. по сравнению со сталью, имеющей данный показатель в 150 раз больше (47 Вт/м ºС.) позволяет значительно снизить глубину залегания трубопровода для предотвращения промерзания при нулевой температуре земли. Еще одно преимущество ПНД — его пластичность, то есть замерзшая вода разорвет стальную трубу, в то время как полиэтилен растянется.

Если глубина залегания канализационных пластиковых труб большого диаметра не превышает 8 м, то водопроводные трубы малого диаметра можно опускать под землю на существенно большее расстояние, но при бытовом использовании необходимость в подводе водопровода с таким заглублением отпадает.

Дистанция между двумя трубами под землей

Как отмечалось ранее, строительные нормы не допускают размещение в одной или разных траншеях водопроводной и канализационной магистралей, если расстояние между ними менее 1,5 метра, данное правило распространяется на производственные и хозяйственно-бытовые водопроводы.

Также строительные нормативы (пункт 9.6 СНиП 41-02-2003) допускают совместную прокладку водопроводных и тепловых коммуникаций в одной траншее. При параллельной прокладке водопроводной и кабельной электрической линии с напряжением до 35 Кв, допустимое расстояние между ними не менее 1 метра (правила устройства электроустановок ПУЭ-7 п.2.3.88.), если электрокабель пересекает водопровод, расстояние в точке перекрещивания — не менее 0,5 метра.

Рис. 9 Электрический кабель – схема установки

• Читая про то, на какую глубину закапывать водопроводную трубу в частном доме, возможно будет интересно узнать про охранную зону водопровода и канализации

Тонкости подвода воды к дому зимой

Водопровод обычно подключают во время строительства дома, чтобы не испытывать проблем с водой, при индивидуальном водоснабжении водозабор производят из колодцев или скважин погружными (в большинстве случаев) или поверхностными электронасосами. При подводке воды нужно обратить внимание на следующие факторы:

1. Для водопроводной системы лучше использовать ПНД трубы, имеющие высокую прочность и простое соединение компрессионными фитингами. Водопроводная труба ПНД реализуется в бухтах значительной длины, при укладке она не должна иметь стыков на всем пути следования. Фитинговое соединение производится только в двух точках: на оголовке скважины при присоединении к напорной трубе электронасоса и в жилом доме при подключении к домашней водопроводной линии. Таким образом, обеспечивается высокая герметизация линии на всем протяжении, а возможные места утечек на стыках легко доступны в кессоне и дома.
2. Кессонный колодец должен быть ниже залегания водопровода, если это расстояние слишком велико и расходы на глубокий кессон существенны, водопровод придется утеплять и поднимать выше. Чтобы не проводить сложных расчетов утеплителя, лучше поместить внутрь трубопроводного канала электрический кабель.
   Данное решение позволит поддерживать температуру внутри линии выше точки замерзания при минимальных расходах электроэнергии, а опускание кабеля по напорной трубе в скважину на некоторое расстояние предотвратит и ее возможное замерзание. При этом не понадобится утеплять стенки кессона на зиму, оголовок скважины и сам водопровод скорлупой из пенопласта или пеноплекса — данное решение (использование электрокабеля) может быть более эффективным и даже экономически выгодным.

Рис. 10 Уложенные в траншею водопроводные коммуникации

Использование электрокабеля в системе забора воды из колодца при малом расстоянии трубопровода от поверхности земли также намного эффективнее для предотвращения замерзания напорной трубы, чем утепление стен и колодезного отверстия тепловыми изоляторами.

Изоляционные материалы с низкой теплопроводностью в утепленном колодце не предотвращают замерзание воды в напорной трубе при низких температурах (они увеличивают время до кристаллизации). В отличие от теплоизоляторов, нагревающий кабель эффективно справляется задачей обогрева при минимальном электропотреблении — от него требуется только поддержание температуры воды в линии чуть выше 0º С, а не ее кипячение. На строительном рынке широко представлены саморегулирующиеся устройства, автоматические изменяющие энергопотребление и нагрев в зависимости от температуры протекающей жидкости.

Стандартная длина выпускаемых производителем электрических кабелей с регуляторами — до 25 метров, длина одной подключаемой секции доходит до 100 метров.

Чтобы определить, на сколько можно закопать в холодную землю водопроводные трубы при индивидуальном водоснабжении из скважины или колодца, используют карту глубин промерзания грунта в своей местности, к максимальному показателю прибавляют 0,5 метра и получают искомый результат.

Уменьшить расстояние прохождения водопровода от поверхности земли можно, используя теплоизоляторы или нагревательные электрические кабели, последние более эффективны, но имеют слишком высокую стоимость (минимальная цена 1 погонного метра саморегулирующегося нагревательного кабеля составляет 3 у.е.).

электрический — Можно ли создать третий контакт заземления от трубы холодной воды для 2-проводной схемы?

спросил 5 лет, 4 месяца назад

Изменено 9 месяцев назад

Просмотрено 9к раз

Когда и соответствует ли требованиям NEC модернизация 2-проводной цепи путем добавления третьего контакта заземления оборудования от близлежащей трубы холодной воды?

Другой случай заимствования заземления из близлежащей цепи рассматривается в разделе: Можно ли заимствовать заземляющий провод из другой цепи? (короткий ответ: теперь в США все в порядке).

Я знаю, что когда-то этот метод заземления был широко распространен. Однако при частичной замене водопровода в будущем могут возникнуть проблемы с заземлением водопроводной трубы, что может включать изоляцию трубы диэлектрическим соединением:

• электрика
• заземление
• не включено в другие категории
• заземление и соединение

2

Когда и соответствует ли код NEC модернизация 2-проводной цепи путем добавления третьего контакта заземления оборудования от ближайшей оцинкованной трубы холодной воды?

Никогда!

В статье 250.118 Национального электротехнического кодекса перечислены утвержденные методы заземления оборудования. Водопроводные системы там НЕ указаны.

Системы металлических трубопроводов внутри зданий должны быть соединены с системой электрического заземления, чтобы предотвратить попадание на них напряжения. Они не используются в качестве заземляющего проводника оборудования для цепей.

Потратьте время, усилия и деньги, чтобы подключить отдельное заземление оборудования к сервисной панели или к другой цепи с заземлением, как вы указали в другом примере.

Удачи!

8

250.118 относится к проводникам, подходящим для заземляющего оборудования, а не к оборудованию [я считаю заземляющие электроды специальным оборудованием, предназначенным для системы, а не простыми проводниками, но кто знает, что сказали бы ребята из кодекса, если бы вы сказали им это таким образом ]. 250.52 разрешает пользоваться водопроводом, но не требует этого.

Что требуется? Любой из 8 перечисленных методов. Это отличается от требований к соединению в некоторых водопроводах, которые дополняют основную защиту, предусмотренную для токов короткого замыкания, — соединение касается не системы, а конкретного оборудования.

Использование водопровода делает его совершенно запутанным, как попытки определить переднюю/заднюю/верхнюю/нижнюю часть сферы. Зачем беспокоиться? В системе всегда будет установлено заземление, но соединение возникает и исчезает в зависимости от установленного оборудования.

Собираюсь ли я связываться при установке электрического водонагревателя? Черт, да. Это мелочь [я знаю], и, как и многое другое в NEC, фотографии и рисунки, на которые ребята смотрели, когда писали текст, отсутствуют, и их проверка языка слаба. Я сомневаюсь, что какое-либо словоблудие проверяется, кроме голосования за принятие предложенных изменений.

Существует множество ситуаций, когда вы можете посмотреть на физическую установку или чертеж и затем увидеть, что код имеет смысл, но если вы начнете знать только их язык и попытаетесь представить себе установку, вы обнаружите, что им нужна помощь, причем очень большая.

Соответствует ли «горячий» требуемый контур и требуемая водопроводная труба при измерении вольтметром между двумя равными 120 вольтами? Тогда считайте это основанием.

1

СНАЧАЛА вам нужно измерить напряжение между «горячей» и указанной/предполагаемой трубой H3O, которую вы намереваетесь использовать. Если вы ДЕЙСТВИТЕЛЬНО измеряете 120 вольт между ними, когда вы завершаете схему, убедитесь, что вы используете заземляющий провод ТАКОГО же размера, что и горячий и нейтральный проводники.

1

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания и подтверждаете, что прочитали и поняли нашу политику конфиденциальности и кодекс поведения.

Электрическая панель

— Можно ли подключить холодное соединение к заземляющему стержню?

спросил 6 лет, 11 месяцев назад

Изменено 6 лет, 11 месяцев назад

Просмотрено 2к раз

Я обновляю блок главного выключателя и хочу убедиться, что все сделано правильно в соответствии с NEC. Могу ли я проложить один заземляющий провод (4) от панели к заземляющему стержню, а затем другой провод (4) от заземляющего стержня к трубе холодной воды. Или нужно прокладывать отдельный провод от главного щитка к каждому отдельно? Стержень 5/8″, а обслуживание будет 200 ампер. Заранее спасибо.

• электрическая панель
• заземление и соединение

В справочнике NEC 2014 года есть приложение 250.
