Опубликовано: 01.09.2015
Изменено: 25.01.2023

Бытовое газовое оборудование – плиты, котлы, духовки, водогрейные колонки – давно уже стали привычной частью нашего обихода. И когда встает вопрос о том, твердое или газовое топливо использовать для нужд индивидуального жилья, при наличии технической возможности предпочтение отдается газу из-за дешевизны и простоты в обращении. Но, в отличие от жителей городских многоэтажек, получающих в пользование газовые системы в готовом виде, владельцам загородных домов приходится вникать в проблемы выбора, покупки и установки оборудования, в том числе такого, как газовые котлы и дымоходы для котлов.

Привычный вид возвышающейся над крышей кирпичной или стальной трубы наводит на мысль, что ничего не может быть проще, чем дымоход для газового котла. Однако на самом деле он, как и дымоход для твердотопливного котла, представляет собой сложное техническое устройство, качественная работа которого зависит от точного подбора параметров и материалов, а также от слаженного взаимодействия всех составляющих его элементов.

Основным его элементом является дымовая труба. Одно из лучших решений для того, чтобы вам долго прослужил дымоход для газового котла, – купить трубу из нержавеющей стали специальных марок, например, AISI 316. Эта сталь выдерживает длительное воздействие высоких температур и кислотного конденсата, образующегося при сжигании газа. Такими же характеристиками обладают сборные керамические дымоходы известных брендов, поэтому их также можно рекомендовать для оборудования, работающего на этом виде топлива. Кирпич, который прежде активно использовался для сооружения дымоотводящих систем, свойством кислотоустойчивости не обладает и применяется сейчас лишь для сооружения шахты, в которую по правилам должна быть заключена стальная дымовая труба, если она располагается внутри помещения.

Вертикальная дымовая труба собирается из отдельных элементов, количество которых диктуется её высотой. Высота, в свою очередь, будет зависеть от требований производителя котельного оборудования, а также от места выхода трубы и конфигурации крыши. Общие правила таковы:

• если выход трубы расположен на расстоянии менее 1,5 метров от конька крыши, то высота его над коньком должна быть не менее 0,5 метра;
• если это расстояние составляет от 1,5 до 3 метров, то оголовок трубы может быть на одном уровне с коньком, но не ниже;
• если же это расстояние превышает 3 метра, то высота определяется проведением линии от конька крыши к горизонту под углом 10º;
• при плоской кровле высота трубы не может быть менее 1,2 метра.

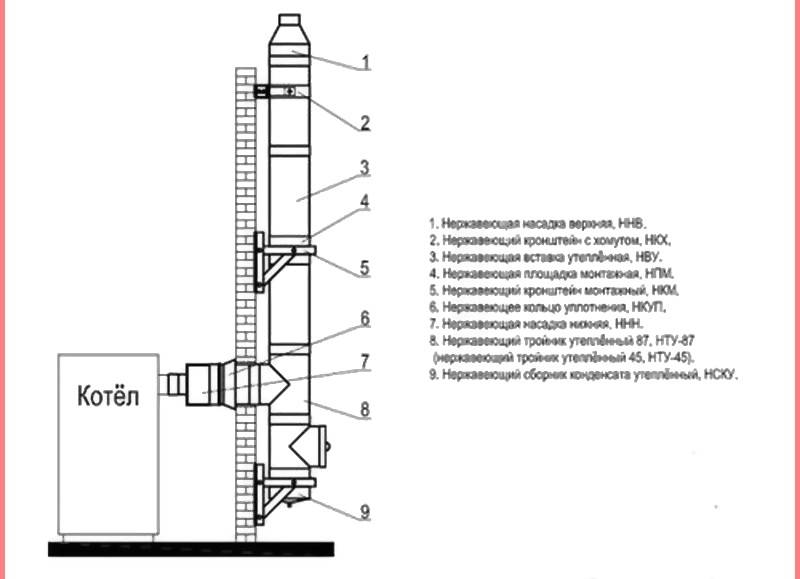

Вертикальная труба соединяется с котлом при помощи газохода. Это горизонтальный участок системы, длина которого не превышает 1 метра. В нижней части системы оборудуется люк для чистки, а также конденсатосборник. Все устройство крепится к стене при помощи несущих кронштейнов, устанавливаемых из расчета 1 кронштейн на 1,5 метра вертикального участка дымовой трубы. Горизонтальный её участок и поворотные элементы снабжаются собственными кронштейнами.

Подходящим видом дымоотводящей системы для газового оборудования невысокой мощности является коаксиальный дымоход, обеспечивающий, помимо отведения продуктов сгорания, ещё и забор воздуха извне. При его выборе для индивидуального жилья возведение вертикального участка, в зависимости от конкретных условий, может и не потребоваться, что упростит монтаж и сэкономит средства. Более подробно об этом устройстве и правилах его установки можно прочитать в соответствующей статье на нашем сайте.

Для того, чтобы правильно установить дымоход для газового котла, требования к его монтажу, изложенные в СНиП 2.04.05.91, должны точно соблюдаться. Согласно указанным нормам, необходимо обеспечить герметичность всех соединений. На оголовок трубы нельзя устанавливать грибки, зонты и тому подобные приспособления, допускается лишь установка конуса в случае применения сэндвичевой конструкции. Наружный участок системы подлежит утеплению для повышения коэффициента полезного действия и снижения образования конденсата. При установке керамической или сэндвичевой системы об утеплении беспокоиться отдельно не придется, так как оно предусмотрено конструкцией изделия. Диаметр труб подбирается в зависимости от мощности котла. Здесь легко сориентироваться, если обратить внимание на диаметр выводной трубы, вмонтированной в котел – труба для дымохода газового котла должна быть такой же. Установка труб меньшего диаметра запрещена.

В компании «Мой камин» можно приобрести все необходимое для сооружения дымоотводящей системы, а также воспользоваться услугами по её монтажу и последующему техническому обслуживанию.

Похожие статьи:

• Установка дымохода
• Обратная тяга в дымоходе, что делать?
• Дымоходы Craft и FERRUM — наш ответ западным конкурентам
• Установка каминной топки
• Устройство камина



Какой должен быть дымоход для твердотопливного котла

Какой должен быть дымоход для твердотопливного котла

Если вы решили отапливать дом или другое помещение самостоятельно, то кроме установки котла необходимо позаботиться и о других важных элементах системы.  Твердотопливный котел – это экономичный и удобный агрегат, который позволяет производить теплоэнергию с целью отопления. Однако его работа невозможна без дымохода, то есть трубы, выводящей продукты горения на улицу (читайте также как прочистить дымоход от сажи). Сегодня представлено несколько видов дымоходов, которые отличаются между собой техническими характеристиками, прочностью и способом установки. От правильного выбора дымохода зависит эффективность и безопасность твердотопливного котла или всей системы отопления.

Что такое дымоход для твердотопливного котла

Дымоход – это неотъемлемая часть любой отопительной системы. Он является одним из главных элементов, который позволяет правильно работать твердотопливному котлу. Кроме того, на дымоход возложена функция безопасности, поэтому к его выбору нужно отнестись ответственно и соблюсти все установленные нормы по СНиПу и ПБ. Итак, дымовая труба или дымоход – это специальный проход, который подсоединяется к котлу и выводится наружу, на улицу, с целью отвода вредных летучих газов и продуктов сгорания топлива (например топливных брикетов). Кроме того, путем вывода трубы на воздух возникает такой процесс, как «тяга», именно с ее помощью отходят токсичные газы, а также эффективно горит топливо. Отсутствие дымохода приведет к нарушению работы котла и создаст аварийную ситуацию.

Правильно выбранный и установленный дымоход позволяет добиться хорошей тяги, что повышает КПД твердотопливного котла, а также делает работу отопительной системы безопасной.

Чаще всего дымоход для твердотопливного котла выполнен из кирпича, металла или керамики, овальной или квадратной формы. Главная цель такой конструкции – это недопущение попадания газообразных отходов от процесса сгорания топлива в дом. Хороший и правильно установленный дымоход – это практически половина успеха того, что отопительная система будет исправно работать. Поэтому перед выбором или покупкой ознакомьтесь с его видами: тип конструкции, материал, диаметр, высота и прочие технические характеристики.

Классификация дымовых труб

Дымоходы для твердотопливных котлов представлены в широком ассортименте. Ниже ознакомьтесь с подкатегориями дымовых труб и выберите для себя оптимальный вариант.

По типу конструкции

Сначала разберемся с видами возможных конструкций. Итак, дымоходы могут быть выполнены следующим образом:

• Вертикальные каналы, встроенные к внутренней стене дома. Такого рода конструкции имеют вентиляционные шахты. Тип сечения и материал труб может быть разный, но чаще всего к подобному виду относятся кирпичные или керамические газоотводы.
• Вертикальные конструкции для металлических труб, которые устанавливаются внутри здания, но через крышу имеют выход на улицу.

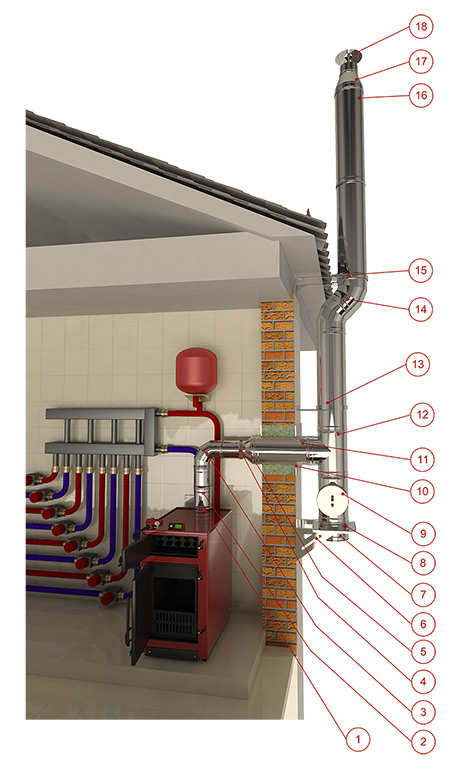

• Трубы, расположенные снаружи дома, могут крепиться как к внешней стене, так и к отдельно стоящей конструкции. Такая схема свойственна при установке металлических дымоходов.
• Пристроенные кирпичные конструкции к зданию.

Вертикальный вид конструкции для выведения газов считается наиболее эффективным, и отдельно уделите внимание силе тяги, минимизация наклонов или углов в трубе увеличит ее силу.

По материалу

После того как вы определитесь с типом конструкции дымохода для твердотопливного котла, можно переходить к выбору его материала. Дымоход может быть выполнен из следующих материалов:

1. Кирпичная дымовая труба.
2. Металлическая вытяжка.
3. Керамический канал.
4. Стеклянный канал.

Дымоход из огнеупорного кирпича является привычным вариантом для топки дровами. Он применялся еще несколько лет назад и до сих пор остается актуальным, однако нельзя назвать его лучшим. Несмотря на возможность использовать его с котлами любой мощности (выдерживает температуру до 900 ⁰С), он очень долго прогревается и остывает. Но это не единственный его недостаток. Неровность поверхности, стыков и углов приводит к накоплению большого количества конденсата, который соединяется с сажей и затвердевает, тем самым сужая проход и ухудшая эффективность отопительной системы.

Второй вариант – металлические дымоходы, являются оптимальным и недорогим решением проблемы с отведением газов. Труба из нержавеющей стали не только проста в установке, но и выдерживает высокую температуру – до 800⁰С. Кроме того, ввиду гладкой поверхности здесь практически не остается конденсат либо стекает вниз и выводится через патрубки. А если отдать предпочтение стальным сэндвич-панелям, то они смогут прослужить вам до 20 лет и при этом не ухудшить функциональные возможности котла.

Следующий тип дымоходов – это керамические каналы. Керамика отличается самой высокой стойкостью к температурным изменениям (до 1000⁰С), однако ее немалая цена не позволяет стать лидером на рынке подобных товаров. Чаще всего керамика применяется при работе с пиролизными котлами, где дымовая труба из стали или кирпича может не выдержать высоких температур.

Стеклянные дымоходы для твердотопливных котлов не являются популярными либо размещаются в загородных домах при наличии камина. Несмотря на эстетичный вид стеклянного дымохода, он обладает хорошими техническими характеристиками: выдерживает высокие температуры, долговечен, прочен и не способствует накапливанию конденсата. Однако по цене он превосходит всех своих конкурентов.

Кирпичные и керамические дымоходы отличаются очень большим весом, поэтому заранее стоит подумать об усилении фундамента или отведении отдельной площадки с предварительным укреплением.

Отдельно стоит отметить такой вид дымохода для твердотопливного котла, как металлический коаксиальный. Это последнее техническое решение в индустрии автономного отопления. Принцип работы его отличается от других привычных дымоходов тем, что через внутреннее сечение выходят газы – результат сгорания топлива, а через пространство между стенками поступает воздух с улицы. Но такой тип строения дымовой трубы подходит только для тех котлов, где заложена функция нагнетания воздуха и закрытая топка.

По высоте и размеру сечения

Высота и размер сечения дымоходов отличаются и представлены в большом ассортименте. Правильно подобрать данные параметры можно только на основе технической документации от производителя твердотопливного котла. Также есть общие требования к монтажу дымовой трубы:

• Высота трубы не должна превышать срез крыша более чем на 1 метр.
• Длина дымового канала должна находиться в пределах 5 метров.
• Длина участков, расположенных горизонтально к выходу газов, не должна превышать 1 метр.
• Диаметр дымохода не может быть меньше диаметра дымоотводящего патрубка котла (его размер также указан в паспорте на оборудование).

В технической документации на котел вы сможете ознакомиться с минимально допустимой высотой.

Вышеприведенные нормативы являются одинаковыми для дымоходов, независимо от материала их изготовления. Что касается диаметра, то данное значение там тоже будет указано, но как показывает практика, для котлов мощностью до 70 кВт дымоход обычно составляет от 130 до 200 мм в диаметре. Правильно подобранный диаметр и высота дымового канала позволит создать идеальные условия для естественной тяги и быстро рассеивать результаты сгорания топлива в воздухе.

Как выбрать подходящий дымоход

Перед тем как купить дымоход для твердотопливного котла, ознакомьтесь с основными требованиями, которым должны соответствовать материал и конструкция дымовой трубы:

• Стойкость к высоким температурам.
• Хорошая тяга.
• Соответствие нормам пожарной безопасности.
• Отсутствие зазоров, неровностей внутренней поверхности
• Прочность.
• Долговечность.
• Наличие защитного слоя (от коррозии).
• Теплоизоляция.
• Простота обслуживания и подключения.

Многие покупатели в первую очередь отталкиваются от стоимости дымохода. Однако такая необдуманная покупка, без оценки технических характеристик дымохода, может стать бесполезной либо быстро привести отопительную систему в непригодность. Поэтому сначала нужно определиться с материалом канала для выведения газов сгорания, а потом со способом подключения, диаметром трубы и сечением. Исходя из выбранного материала, будут задаваться технические характеристики, которые нужно сопоставить с требованиями, указанными в паспорте котла.

Если обратиться к практике, то лучше всего в работе себя проявляют металлические конструкции из нержавеющей стали, а именно сэндвич-трубы с утеплением и керамические каналы. Они отличаются стойкостью к высоким температурам, долговечны и просты в обслуживании. Особым преимуществом является борьба с конденсатом и антикоррозийное покрытие. Установить такой дымоход можно самостоятельно, придерживаясь нормативов и правил ПБ. При возникновении трудностей лучше обратиться к специалистам.

Дымоходы и аксессуары из нержавеющей стали Ирландия

Товаров: 25.

Дымоход и аксессуары из нержавеющей стали

Показаны 1 — 24 из 25 элементов

Сортировать поЦена: Сначала самая низкаяЦена: Сначала самая высокаяНазвание продукта: от А до ЯНазвание продукта: от Я до AВ наличииСсылка: Сначала самая низкаяСсылка: Сначала самая высокая

Показать: 24Показать: 48

• Доступный

• Доступный

• Доступный

• Доступный

• Доступный

• Доступный

• Доступный

• Доступный

• Доступный

• Доступный

• Доступный

• Доступный

• Доступный

• Доступный

• Доступный

• Доступный

• Доступный

• Доступный

• Доступный

• Доступный

• Доступный

• Доступный

• Доступный

• Доступный

Распространение тепла от печи по всему дому

В старину британские дома традиционно отапливались открытым огнем. Вы сидели лицом к камину, согреваясь передней частью тела и чувствуя холодный сквозняк на затылке. Открытый огонь согревал комнату, но большая часть тепла уходила прямо в дымоход. Однако его самая большая неэффективность заключалась в том, что, поскольку он использовал так много воздуха для своего сгорания, он втягивал большое количество холодного воздуха снаружи, создавая сквозняки и охлаждая остальную часть дома. В конце дня люди бежали по холодным коридорам в холодные спальни, сжимая в руках грелки.

С появлением печей дома стали теплее и эффективнее.

Внедрение дровяных печей значительно улучшило ситуацию. Печь излучала бы гораздо больше тепла в комнату и отдавала бы гораздо меньше тепла в дымоход. Поскольку для горения используется так мало воздуха, он не создает сквозняков и не засасывает много наружного воздуха в здание. Технология печей продолжала совершенствоваться, и теперь у нас есть печи с рейтингом эффективности более 70%, а во многих случаях 80% и выше.

Печь нагреет комнату быстрее и эффективнее, а также распространит тепло по дому дальше, чем открытый огонь. Однако существует ряд способов еще больше распространить это тепло, чтобы произвести что угодно, от фонового тепла в некоторых других комнатах до отопления всего дома.

Печи-бойлеры и котлы на пеллетах могут обогреть весь дом

Наиболее распространенным способом распределения тепла по всему дому является использование печи с внутренним бойлером, который передает часть своего тепла непосредственно в горячую воду, которая затем перекачивается через радиаторы. или напольная система. Это позволит вам регулировать, сколько тепла вы хотите в каждой части дома, где бы ни находилась печь. У некоторых людей есть кухонные плиты, которые также могут готовить, а также нагревать горячую воду и комнаты. Альтернативой дровяному или многотопливному котлу может быть котел на древесных гранулах. Пеллетные печи имеют определенные преимущества в том, что топливо чистое и его легко хранить, они сами зажигаются и сами выключаются, когда потребность в тепле будет удовлетворена. Кроме того, правительство выплатит вам грант (Поощрение возобновляемого тепла) в течение семи лет, чтобы побудить людей перейти на возобновляемое отопление. Этого должно быть достаточно для оплаты вашей пеллетной печи, ее установки и определенного количества вашего топлива.

Бойлерная печь нагревает воду, которую затем можно легко перекачать к вашим батареям или в термоаккумулятор. Вы можете запустить систему в тандеме со стандартным газовым или масляным котлом или другим возобновляемым источником тепла, таким как тепловые насосы.

Обычно около 80% тепла идет на воду, поэтому вы можете выбрать печь, которая может питать весь дом, но в комнате с печью не будет слишком жарко.

Вы можете узнать больше об использовании печи для центрального отопления и увидеть множество Печей с обратными котлами, которые мы можем предложить. Если вы решите работать с нами, то мы предлагаем полный комплексный дизайн системы отопления в качестве стандартной части наших услуг, включая полный расчет тепловой нагрузки для вашего дома, чтобы мы могли правильно подобрать котел.

Позволить горячему воздуху от печи распространяться

Установка систем центрального отопления может быть дорогостоящей и требовать прокладки труб по всему дому и радиаторов в каждой комнате, поэтому здесь мы рассмотрим другие способы, позволяющие печи поддерживать часть или весь ваш дом теплый. Самый простой способ переместить это тепло еще дальше по дому — просто позволить теплу распространяться по воздуху.

Есть несколько способов сделать это, но сначала вы должны подумать о том, как циркулирует горячий и холодный воздух в вашем доме.

Воздушный поток и конвекционные потоки вокруг печи

Полезно подумать о воздушном потоке в вашем доме. При перемещении горячего воздуха от вашей печи по дому очень важно установить обратный контур, чтобы воздух мог поступать обратно в помещение, в котором стоит печь. Таким образом вы формируете воздушный контур. Если вы этого не сделаете, давление в помещении, в котором находится печь, снизится. Это может привести к снижению производительности и дымлению печи (и может быть опасным) и, по крайней мере, к избыточному забору холодного воздуха из снаружи через вашу вентиляцию, а также означает, что движение воздуха по дому, которого вы пытаетесь достичь, не будет работать очень хорошо.
Воздух «хочет» следовать своим обычным путем. Горячий воздух поднимается от печи, встречается с потолком, отходит от печи и охлаждается. Когда он остывает, он снова начинает падать, пока не коснется пола, а затем снова движется к печке. Таким образом, воздушный поток образует круг. Горячий воздух, распределяемый по другим частям дома, движется аналогичным образом, поэтому вы должны разместить свои вентиляционные отверстия, решетки, вентиляторы так, чтобы они лучше всего работали с тем, как воздух движется в первую очередь.

Все просто: откройте дверь

Возможно, самый простой способ позволить теплу проникнуть в ваш дом — это открыть двери. Это работает тем лучше, чем больше ваша дверь, через которую будет проходить больше воздуха.

Принудительный приток воздуха через воздуховоды с встроенными вентиляторами на встраиваемую печь Встраиваемые печи часто имеют 2-4 выхода воздуховодов наверху печи. Вы прикрепляете лайнер класса II в качестве воздуховода к этим выходным отверстиям и запускаете лайнер в другие помещения. Часто вы запускаете эти воздуховоды вверх по дымоходу в комнату наверху. Горячий воздух из воздуховода подается в помещение через вентиляционное отверстие в стене. Как и в случае со всеми этими способами перемещения горячего воздуха по дому, помните, что вам нужно будет обеспечить возврат воздуха в комнату, в которой находится печь.0003

Использование вентиляционных отверстий / решеток в полу
Поскольку горячий воздух, производимый печью, поднимается вверх, вы обнаружите, что самая горячая часть комнаты находится у потолка. Возможна установка вентиляционных отверстий в помещение наверху в потолке с напольной решеткой вверху. Вентиляционное отверстие переносит горячий воздух из помещения, в котором находится печь, в помещение выше. Это очень простой и дешевый способ перемещения тепла, но убедитесь, что вентиляционные отверстия и решетки большие — маленькие вентиляционные отверстия / решетки не будут иметь большого значения. Как всегда, необходимо обеспечить возврат воздуха в помещение с установленной печью.

Очевидно, воздуховоды/решетки также будут передавать шум и дым, поэтому вам нужно помнить об этом: если комната над ней является спальней, не делайте этого. Если комната внизу наполняется дымом, вы определенно не хотите, чтобы спальня тоже наполнялась дымом. Преимущество прокладки воздуховодов от встроенной печи заключается в том, что подача воздуха обычно осуществляется снизу в комнате, которая является одним из мест, где дым задерживается, если в вашем доме случился пожар.

Также убедитесь, что выбранный вами способ вентиляции соответствует действующим строительным нормам.

Если в комнатах или коридоре наверху сделать вентиляционные отверстия в потолке, то тепло естественным образом будет распространяться туда. То же количество теплого воздуха, которое идет наверх, затем направляется вниз по лестнице в виде прохладного воздуха. Эй, вуаля, теперь вы создали конвекционный поток, и ваша печь будет распространять фоновое тепло по всему дому. Что вы должны иметь в виду, так это то, что если ваш дом загорелся, вы должны быть осторожны с распространением дыма из одной комнаты в другую.

Конвекционные печи обеспечивают более равномерный нагрев

Лучистое тепло (тепло, которое вы чувствуете на своем лице и которое исходит прямо из печи) согревает комнату, где стоит печь, но именно конвекция (нагрев воздуха) распространяет это тепло дальше по дому. Чтобы увеличить количество тепла, идущего на конвекцию, а не на лучистое тепло, в ряд печей теперь встроены конвекционные панели. Эти панели имеют зазор между ними и корпусом печи. Поскольку печь излучает лучистое тепло, она нагревает воздух между панелями, направляя горячий воздух вверх и втягивая холодный воздух с пола вверх между панелями. Чистый эффект заключается в том, что вокруг печи становится не так жарко, а становится теплее по всей комнате, и тепло распространяется намного дальше.

Некоторые встраиваемые печи позволяют прокладывать каналы горячего воздуха в другие помещения.

Наиболее быстро развивающимся сектором в производстве печей являются врезные или врезные печи. Эти печи встроены в камеру в стене и забирают холодный воздух с уровня пола и нагревают его вокруг корпуса печи.
