Производство гофрированной трубы из нержавеющей стали. Гибкая труба из нержавеющей стали SS304.
Нержавеющая сталь – класс легированной стали, стойкий к коррозии в атмосфере и иных агрессивных средах. Основные свойства нержавеющей стали заложены в названии. Для потребителя нержавеющая сталь – приятный на вид, долго сохраняющий свои визуальные и конструктивные свойства, не подверженный коррозии материал.
В мире существует несколько стандартов на нержавеющую сталь. В Европе это EN, в Германии DIN, в США – AISI, в Японии – SUS, в России – ГОСТ. Наименование конкретного вида стали в каждом из стандартов дает представление о ее химическом составе и свойствах.

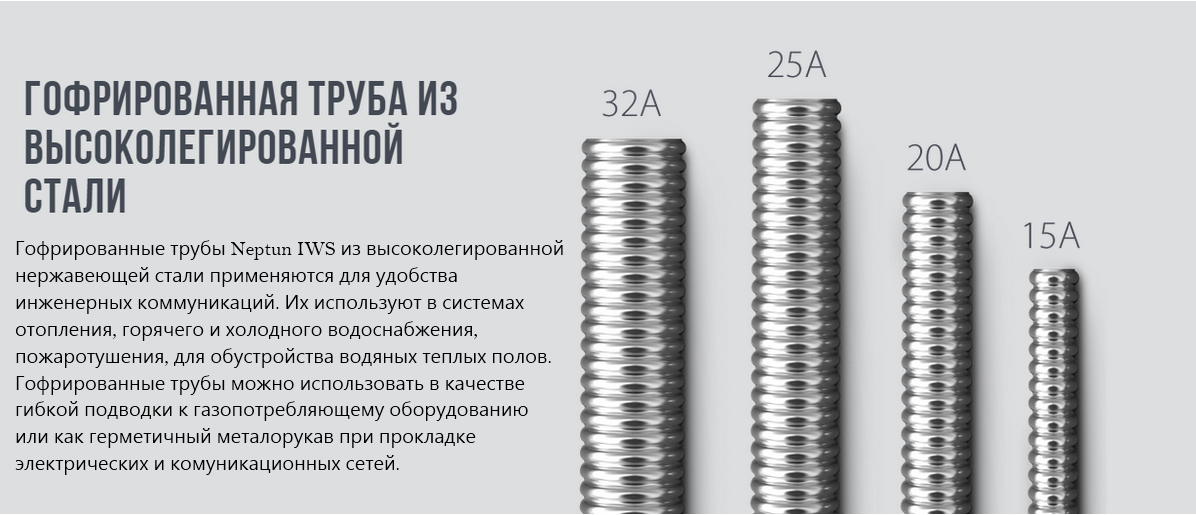

Для изготовления стандартных партий гофрированных труб Neptun IWS из нержавеющей стали и электросварных гладкостенных труб малых и средних диаметров на нашем предприятии применяется нержавеющая сталь SS304 (японская маркировка SUS304, российская маркировка 08Х18Н10, американская AISI304).
Применение труб из этой марки стали в быту и на индустриальных объектах обосновывается высокой коррозионной стойкостью при контакте с различными агрессивными средами и продолжительным (до 50 лет) сроком службы изделий.
Таблица 1. Химический состав стали SS304
| Компонент | Значение, % |
|---|---|
| Углерод (С) | Максимум 0,08 |
| Хром (Cr) |
18 – 20 |
| Железо (Fe) |
66 – 74 |
| Марганец (Mn) | Максимум 2 |
| Никель (Ni) |
8 – 10,5 |
| Фосфор (Р) | Максимум 0,045 |
| Сера (S) | Максимум 0,03 |
| Медь (Cu) | Максимум 1 |
Как видно из Таблицы 1 нержавеющая сталь марки SS304 содержит минимум 18% Cr и 8% Ni.
Такое содержание хрома обеспечивает формирование на поверхности трубы оксидного слоя, что дает стали устойчивость к воздействию разнообразных химических веществ. Благодаря такому составу изделия из этой марки стали имеют целый ряд преимуществ:
- высокая антикоррозионная стойкость. Как было отмечено, на поверхности трубы из нержавеющей стали SS304 образуется слой оксида хрома. Вследствие того, что гофрированная труба из этой марки стали имеет однородный химический состав по всей длине и толщине, при любом механическом нарушении поверхности трубы оксидный слой моментально восстанавливается, и труба сохраняет все свои антикоррозионные свойства. Это свойство нержавеющей стали SS304 придает гофрированным трубам Neptun IWS стойкость к воздействию широкого спектра агрессивных сред, например, к воздействию атмосферных осадков или щелочной среды в бетонной стяжке;
- более высокая твердость и упругость по сравнению с углеродистой сталью, алюминием, латунью и бронзой;
- высокая пластичность стали SS304 придает гофрированным трубам Neptun IWS большой запас прочности при многократном сгибании;
- улучшенные сварочные характеристики, благодаря низкому содержанию углерода, позволяют создавать качественный и надежный сварной шов при производстве гофрированных труб Neptun IWS;
- отличные внешние визуальные данные и привлекательный вид – гофрированные трубы Neptun IWS производятся из полированной до зеркального блеска ленты.
Таблица 2. Физические свойства стали SS304
| Параметр | Значение |
|---|---|
| Плотность | 8,00 г /см3 |
| Температура плавления | 1450 °C |
| Модуль упругости | 193 ГПа |
| Удельное сопротивление | 0,72 x10-6 Ом·м |
Таблица 3. Механические свойства стали SS304
| Параметр | Значение |
|---|---|
| Твердость по Бринеллю (НВ) | 183 |
| Предел текучести | ≥ 210 МПа |
| Прочность на разрыв | ≥ 520 МПа |
| Относительное удлинение | ≥ 45% |
Для производства труб, которые будут работать в агрессивных средах, необходимо использовать другие марки нержавеющих или специальных сталей.
Компания «ИВСистемы» по специальному заказу выпускает гофрированные нержавеющие и гладкостенные электросварные трубы из сталей марок AISI 316 (ГОСТ 08Х17Н13М2) или AISI 316L (ГОСТ 03Х17Н13М2). Оборудование нашего завода позволяет оперативно наладить серийный выпуск труб различного назначения практически из любых марок нержавеющей стали.
Возврат к списку
Отличие отожженной нержавеющей трубы от неотожженной| Аякс-металл ✅
Впервые труба гофрированная нержавеющая отожжённая и неотожжённая появилась в Японии в 80-х годах XX века. Это было обусловлено необходимостью создания сейсмостойких трубопроводов различного назначения, способных выдержать нагрузки от сильных землетрясений. Помимо очень высокой стойкости к разрушающим нагрузкам, гофрированные трубы показали себя надёжным, практичным, простым и удобным в монтаже материалом для трубопроводов холодной и горячей воды, газоснабжения и отопления. Многих пользователей интересуют отличия между отожжёнными и неотожжёнными гофрированными нержавеющими трубами.
Этой теме и будет посвящена представленная здесь статья.
Труба гофрированная нержавеющая отожжённая и неотожжённая: разница
Найти отличия между неотожжёными и отожжёнными гофрированными нержавеющими трубами по их внешнему виду невозможно. Оболочка труб изготавливается из нержавеющей стали марок AISI 304 и AISI 201 или их аналогов, которые тоже не имеют внешних различий. Оба вида труб полностью совместимы между собой, а также с трубопроводами из других материалов. По соотношению цены и качества в наиболее выгодном свете предстаёт продукция производителей из Южной Кореи:
- Hydrosta;
- Lavita;
- Kofulso.
В 2014 году на рынок вышел отечественный производитель таких изделий под торговой маркой Neptun IWS. В продажу также поступают гофрированные трубы Meibes (Германия), но их стоимость в разы выше, чем у южнокорейской продукции. При прочих равных условиях цена отожжённых труб выше, чем неотожжённых. Однако это не главное и не единственное отличие отожжённой нержавеющей трубы от неотожжённой.
Особенности трубы гофрированной нержавеющей отожжённой
Наличие двух разновидностей продукции говорит о том, что между гофрированными нержавеющими трубами отожжёнными и неотожёнными есть разница. Единственным способом идентифицировать их является маркировка. У разных производителей маркировка отожжённых труб включает такие символы:
- HF у Lavita;
- М у Kofulso;
- TO у Hydrosta.
Единых правил маркировки гофрированных труб нет. Например, у торговой марки Neptun IWS соответствующая пометка наносится на заводскую упаковку. Отжиг, или отпуск, представляет собой вид термической обработки металла для придания ему большей мягкости. Процедура увеличивает податливость отожжённой трубы к изгибанию.
Отжигу подвергается не готовая труба, а металл, из которого впоследствии изготавливают её оболочку. В результате она может изгибаться под меньшим радиусом, что особенно важно при монтаже трубопроводов в стеснённых условиях. Кроме того, у более мягкого металла повышается эластичность, и снижается склонность к образованию трещин при неоднократном сгибании гофрированной трубы.
В силу этой особенности гофрированные трубы с отожжённой оболочкой имеют более широкую сферу применения. Работать с ними проще и удобнее. Поэтому они составляют большую часть предложений от производителей и продавцов гофрированных труб из нержавейки. Хотя с формальной точки зрения сортамент отожжённых и неотожённых труб практически одинаков.
Особенности трубы гофрированной нержавеющей неотожжённой
Тему о том, в чём отличия нержавеющих гофрированных отожжённых и неотожжённых труб, продолжим рассмотрением второго вида этих изделий. Конструктивно неотожжённые трубы отличаются только материалом оболочки. Сталь, не прошедшая термическую обработку, более жёсткая. Трубам этого вида для изгиба необходим больший радиус, что создаёт неудобства при работе с ними в стеснённых условиях. Их нельзя использовать для вальцовочных соединений, поскольку у неотожжённой гофрированной оболочки недостаточная пластичность.
Если вы допустите ошибку при гнутье неотожжённых труб, то после выравнивания на гофре останутся видимые следы предыдущих изгибов.
Поэтому такая работа требует особой аккуратности.
Что касается маркировки, то неотожжённые трубы обозначаются такими символами:
- GF у Lavita;
- A у Kofulso;
- TN у Hydrosta.
Напомним, что внешних различий между двумя видами труб нет, зато они есть для изделий, рассчитанных на разные условия монтажа и основное целевое назначение. Надо также помнить, что при прочих равных обстоятельствах стоимость метра неотожжённых гофрированных труб примерно на 10 % ниже, чем отожжённых изделий.
Отожжённая и неотожжённая нержавеющая труба: какую выбрать
Выбирать между отожжёнными или неотожжёнными нержавеющими гофрированными трубами, руководствуясь только ценовым критерием, не следует. В первую очередь вам необходимо учитывать целевое назначение труб и условия их монтажа. Гофрированные трубы из нержавейки могут использоваться для устройства таких инженерных систем:
- горячего и холодного водоснабжения – гофрированные трубы идеально подходят для разводки и подключения моек и других сантехнических приборов;
- отопления – это может быть обвязка отопительных котлов, бойлеров, элементы разводки системы, подключение отопительных приборов, устройство систем обогрева «тёплый пол»;
- газоснабжения – для подключения бытовых и других газовых приборов к сети;
- вентиляции и кондиционирования.
Для прокладки больших прямых участков, а также в местах с большим радиусом поворота и свободным доступом целесообразнее использовать неотожжённые трубы. В остальных случаях не обойтись без отожжённых изделий. Напоминаем, что оба вида труб полностью совместимы между собой и с трубопроводами из других материалов, что снимает любые ограничения по их применению.
Потребители могут выбирать гофрированные трубы с такими характеристиками:
- номинальный (условный) диаметр (размер) трубы – 15, 20, 25, 32, 40 и 50 мм;
- толщина стенок гофрированной оболочки в зависимости от диаметра – от 0,25 до 0,35 мм;
- шаг рёбер гофры в зависимости от диаметра труб – от 4,8 до 12,3 мм;
- минимально допустимый радиус изгиба – немногим более величины трёх номинальных диаметров трубы, для неотожжённых изделий этот показатель увеличивается примерно на 30 %;
- рабочее давление – от 4 до 17 атмосфер, с увеличением диаметра труб величина этого показателя снижается.
Некоторые изготовители выпускают гофрированные трубы с номинальным диаметром 8 мм.
Этот параметр обязательно отражается в маркировке изделий у всех производителей. Свойства продукции разных торговых марок могут иметь незначительные отличия от приведённых здесь характеристик. Поэтому при выборе гофрированных труб необходимо учитывать мнение специалистов.
Гофрированная труба из нержавеющей стали для использования в бытовых, коммерческих и промышленных целях – Журнал CIBSE
Гофрированная труба из нержавеющей стали (CSST) была впервые разработана около 40 лет назад в Японии, где газопровод должен выдерживать колебания, вызванные землей. толчки. В настоящее время используется во всем мире, его доля на рынках Великобритании и Европы неуклонно растет.
CSST изготавливается из полосы аустенитной нержавеющей стали, которая в процессе производства гофрируется для придания ей полужестких свойств, сохраняя при этом прочность и ударопрочность.
Эта статья CPD будет конкретно относиться к применению CSST на рынке Великобритании; местные нормы и стандарты будут различаться по всему миру.
CSST в основном используется между выходом газового счетчика или регулятора второй ступени для сжиженного нефтяного газа (СНГ) и входом в стационарные приборы в качестве альтернативы трубам из жестких материалов, таких как сталь и медь. Его можно использовать в бытовых, коммерческих и промышленных целях. CSST на рынке Великобритании будет производиться в соответствии со спецификацией BS 7838:1996 для гофрированных полужестких труб из нержавеющей стали и соответствующих фитингов для газопроводов низкого давления до DN 50 и/или BS EN 15266:2007 Комплекты гибких гофрированных труб из нержавеющей стали в зданиях для газа с рабочим давлением до 0,5 бар.
Оба стандарта обеспечивают гарантированную продукцию, но CSST, изготовленный в соответствии с BS 7838, может использоваться в более широком диапазоне ситуаций, например, при внешней прокладке и заглублении непосредственно в землю или стяжку без дополнительной защиты от коррозии.
Внешняя оболочка продукта BS 7838 обычно толще (минимум 0,5 мм), чем у продукта BS EN 15266 (у которого нет минимальной спецификации). Внешняя оболочка продукта BS 7838 также изготовлена и протестирована на устойчивость к воздействию озона, ультрафиолетового света и более высоких температур.
Если изделие, изготовленное в соответствии со стандартом BS EN 15266, должно использоваться снаружи или в более суровых условиях, необходимо применять дополнительную защиту от коррозии и механических повреждений, как это требуется для жесткой стали и некоторых изделий из меди. Оба стандарта охватывают газы первого, второго и третьего семейства.
Газ первого семейства – Промышленные газы, такие как угольный газ, который использовался в Великобритании до перехода на природный газ в период с 1967 по 1977 год.
Газ второго семейства — Природный газ, который преимущественно используется в Великобритании и поставляется из национальной газовой сети.
Газ третьего семейства – Сжиженный нефтяной газ (LPG), который включает пропан и бутан (обычно поставляется в резервуарах или баллонах).
Рис. 1: Катушки CSST на ферме с трубопроводами, проложенными вверх по внешним вентилируемым стоякам
Производство и поставка CSST
CSST доступен в диаметрах от DN 12 до DN 50 (номинальный диаметр от 12 мм до 50 мм), что делает его пригодным для большинства бытовых, коммерческих и многих промышленных газовых установок.
Изделия, изготовленные в соответствии со стандартом BS 7838, будут сертифицированы для максимального рабочего давления 0,075 бар, тогда как стандарт BS EN 15266 допускает давление до 0,5 бар. Поскольку в большинстве газовых установок после газового счетчика давление редко превышает 21 мбар (0,021 бар), а для установок сжиженного нефтяного газа 37 мбар (0,037 бар) после регулятора второй ступени для пропана и 28 мбар (0,028 бар) для бутан, оба стандарта предусматривают рабочее давление, значительно превышающее обычное.
Если требуются более высокие давления, например, для промышленных процессов, следует проконсультироваться с производителем CSST, так как могут быть допустимы более высокие рабочие давления.
CSST изготавливается из полосы нержавеющей стали, которая при изготовлении в соответствии со стандартом BS 7838 попадает в категорию нержавеющей стали серии 300. Изделия, изготовленные по стандарту BS EN 15266, будут соответствовать требованиям стандарта BS EN 10028-7 Плоские изделия из стали для работы под давлением. Нержавеющая сталь, и может иметь такие классификации, как 1.4306 и 1.4404, указывающие на свойства стали, включая максимальное содержание углерода и минимальное содержание никеля.
При изготовлении полоса из нержавеющей стали сворачивается в трубу с одинарным продольным стыковым швом по шву. Затем гладкая трубка гофрируется по кольцам, поэтому она становится полужесткой и ее можно сгибать и формовать вручную. Некоторые производители CSST отжигают (или размягчают) нержавеющую сталь в процессе производства, что может привести к снижению устойчивости изделия к механическим повреждениям.
Это следует учитывать при указании CSST и среды, через которую он будет маршрутизироваться. Если изделие не подвергается отжигу в процессе производства, оно будет более устойчивым к механическим повреждениям.
После формирования и гофрирования CSST на голую нержавеющую сталь экструдируется внешняя полиэтиленовая оболочка желтого цвета. В первую очередь это защита от коррозии. Если изделие изготовлено в соответствии со стандартом BS 7838, внешняя оболочка должна иметь защиту от воздействия озона и ультрафиолетового излучения и быть пригодной для непрерывного использования при температуре окружающей среды 95°С. Другие средства, которые могут быть предусмотрены во внешней оболочке, включают химические вещества, предотвращающие распространение пламени и снижающие плотность дыма при воздействии огня.
Производители также должны следовать надежным процедурам контроля качества и испытаний, чтобы гарантировать, что поставляемый ими продукт газонепроницаем, когда он покидает производственное предприятие.
Испытание на газонепроницаемость включает в себя испытание под давлением 2 бар (в 26 раз больше максимального рабочего давления продукта, соответствующего стандарту
BS 7838).
CSST обычно поставляется на деревянных барабанах (аналогично электрическому кабелю) различной длины до 90 м, а не на более коротких прямых участках жесткой трубы. Некоторые производители CSST также поставляют более короткие отрезки в формате «комплект», обычно длиной менее 15 м.
Будучи полужесткими и имеющими большую длину, существенное преимущество использования CSST заключается в том, что требуется гораздо меньше соединений, чем при использовании жестких стальных или медных газопроводов, поэтому существует меньше потенциальных источников утечек. Кроме того, CSST намного быстрее монтируется, чем жесткие материалы.
CSST также очень легкий по сравнению с жесткими материалами, поэтому его легче транспортировать и хранить на месте. Например, 45-метровая катушка DN 50 CSST будет весить примерно 55 кг по сравнению с более чем 200 кг для эквивалентной длины и размера жесткой стальной трубы.
Сборка CSST требует использования только стандартных ручных инструментов, что устраняет необходимость в станках/инструментах для нарезания резьбы и связанной с этим потребности в электроэнергии на месте. Сборка соединения проста, а фитинги CSST можно использовать несколько раз, если требуется ремонт или изменение маршрута.
Установка CSST
Каждый производитель CSST предоставляет ряд фитингов, позволяющих соединять CSST с жесткими материалами или, при необходимости, соединять CSST с CSST – фитинги производителей не взаимозаменяемы.
Большинство фитингов CSST образуют металлическое уплотнение между латунным фитингом и трубой из нержавеющей стали. Там, где достигается такая форма уплотнения, нельзя использовать герметик или ленту из ПТФЭ на уплотняемых поверхностях металла к металлу или на участке внутренней резьбы. Однако для некоторых фитингов потребуется шайба (или аналогичная прокладка) между уплотняющими поверхностями для образования газонепроницаемого уплотнения.
Если требуется это уплотнение, оно должно быть только шайбой/прокладкой, как указано и поставлено изготовителем.
Существуют также различные методы формирования уплотняющей поверхности на CSST. Некоторые производители будут использовать фитинг, который автоматически образует раструб на конце CSST при затягивании фитинга; в этом случае никаких специальных инструментов не требуется. Другие производители требуют специальных инструментов для своего продукта.
Сборка фитингов CSST во всех случаях должна выполняться в соответствии с инструкциями производителя.
После сборки фитинга и завершения испытания на газонепроницаемость любые выступающие части из нержавеющей стали необходимо обернуть лентой, одобренной производителем. Обычно это самоамальгамирующаяся силиконовая лента, которая образует водонепроницаемое уплотнение между фитингом и внешней оболочкой CSST. Если это уплотнение не будет достигнуто, может возникнуть коррозия нержавеющей стали.
Стандарты установки
Все нижеприведенные стандарты (см.
таблицу 1) содержат рекомендации по установке CSST, но наиболее важным фактором являются особые требования производителя CSST к установке. Как BS 7838, так и BS EN 15266 требуют от производителя предоставления рекомендаций по установке своего продукта.
Во многих случаях они будут следовать тем же принципам, что и перечисленные выше нормативные документы. Тем не менее, в некоторых случаях конкретные рекомендации производителя будут иметь приоритет. Именно по этой причине Регистр газовой безопасности считает инструкции производителей «надлежащими стандартами» для соблюдения таких законодательных актов, как Правила газовой безопасности (установка и использование).
Таблица 1: Выбор соответствующих стандартов установки для CSST
Общие правила установки
Установка CSST осуществляется в соответствии с теми же общими принципами, что и для жестких трубопроводов.
Рукав – Несмотря на то, что CSST имеет внешнюю полиэтиленовую оболочку желтого цвета, он все же должен иметь рукав там, где он проходит через любую стену или твердый пол.
Сама втулка должна быть изготовлена из материала, способного удерживать газ, например из меди, стали или ПВХ. Муфту необходимо прикрепить к ткани здания (с помощью соответствующего клея, такого как цемент), а кольцевое пространство между ЦСП и муфтой загерметизировать только с одного конца несхватывающимся огнеупорным составом. Уплотнение должно, по возможности, находиться внутри помещения, чтобы любая потенциальная утечка газа внутри рукава выходила наружу.
Рис. 3: Разрез типичного фитинга CSST (CSST к наружной BSP), показывающий раструб для уплотнительной поверхности
Опора — CSST должен поддерживаться через равные промежутки по всей длине. Максимальный интервал между опорами будет зависеть от диаметра трубы (примеры интервалов см. в Таблице 2). Производители CSST также могут указывать разные интервалы в зависимости от того, подвергалась ли труба отжигу.
Трубопроводы в пределах пожарных путей/шахт – КССТ также может быть установлен в одну непрерывную длину через защищенные шахты и пути эвакуации.
CSST, используемый для этого приложения, должен соответствовать требованиям испытания на огнестойкость A, подробно изложенным в приложении A стандарта BS EN 1775:2007 . Газоснабжение – газопровод для зданий – максимальное рабочее давление не более 5 бар – функциональные рекомендации.
Доступ к фитингам – Фитинги CSST считаются «механическими фитингами» и, как таковые, не должны быть скрыты внутри здания и должны оставаться доступными. Это не мешает скрыть арматуру в таких местах, как стояки или потолки, при условии, что также установлена панель доступа соответствующего размера.
Размер трубы – При определении размера типичной газовой установки максимальное падение давления между выходом счетчика и входом любого подключенного устройства не должно превышать 1 мбар при работе с максимальным расходом (все устройства работают).
Поскольку CSST представляет собой гофрированную трубу, перепад давления несколько выше, чем у гладкостенных труб аналогичного диаметра. Размеры установок CSST следуют тем же принципам, что и гладкостенные трубы, но вместо использования данных о размерах, опубликованных в стандартах по установке, таких как BS 6891, целесообразно использовать данные, опубликованные производителем CSST. Эти данные будут более точными, чем общие данные, опубликованные в стандартах, и, следовательно, приведут к более эффективной (и экономичной) конструкции установки.
Из-за более длинных доступных длин более распространено проектирование установки CSST как радиальной системы (питание от коллектора), а не последовательной установки трубопровода (что является традиционным методом Великобритании). Это часто позволяет использовать трубы меньшего размера, что также требует меньше места.
Таблица 2: Рекомендуемый максимальный интервал между опорами труб (взято из BS 6891:2005)
Захоронение CSST грунт или стяжка без необходимости для дополнительной защиты от коррозии или механической защиты.
Продукты, изготовленные только в соответствии со стандартом BS EN 15266, не должны использоваться таким образом. Глубина заглубления будет зависеть от области применения. Если труба должна быть заглублена в стяжку в жилых помещениях, потребуется минимум 25 мм глубины покрытия над трубой; при заглублении снаружи, например, под дорожкой, требуется покрытие минимум 450 мм над трубой (рис. 4).
Рисунок 4: CSST, изготовленный в соответствии с BS 7838, закапывается непосредственно в землю
Трубопровод проходит через пустоты любая пустота через через которые проходит газовая труба, необходимо обеспечить достаточную вентиляцию. Требования к вентиляции пустот можно найти в различных стандартах по установке в зависимости от ситуации. Конкретные сведения об услугах в воздуховодах и стояках можно найти в BS 8313:19.97
Если пустота не может быть легко вентилируема, можно пропустить воздуховод через эту полость (вентилируемый с каждого конца в безопасное пространство) и
затем пропустить трубопровод газовой установки через воздуховод.
Преимущество использования CSST для этого приложения заключается в том, что, поскольку он является полужестким, его можно легко пропустить через вторичную защитную оболочку, такую как гибкий полиэтиленовый воздуховод. Этот метод часто выбирают проектировщики, когда трубопровод должен проходить от вентилируемого стояка через невентилируемое пространство потолка над коридором к отдельным квартирам (см. рис. 5 и 6).
Рис. 5: ЦСТ, вставленный во вторичную полиэтиленовую защитную оболочку
5 Флюс и другие загрязнения – При пайке медных трубопроводов вблизи CSST, важно, чтобы флюс не контактировал с CSST. Флюс обладает высокой коррозионной активностью и за относительно короткое время вызывает образование точечных отверстий в CSST. Если флюс все-таки попал на CSST, его следует немедленно смыть, а CSST тщательно высушить. Другие загрязняющие вещества – Продукты на основе хлора, такие как чистящие жидкости и некоторые жидкости для обнаружения утечек (LDF), могут повлиять на целостность CSST. При использовании CSST можно значительно сократить время монтажа – производители утверждают, что это может сэкономить 75 % времени монтажа – за счет уменьшения необходимости соединения и обеспечения возможности формирования изгибов вручную. Меньшее количество соединений уменьшит вероятность утечек и не потребует резьбы, сварки или пайки. Относительно легкий двухчасовой огнестойкий материал рассчитан на нормальную усадку и перемещение в зданиях, а при изготовлении в соответствии со стандартом BS 7838 его можно закапывать непосредственно в землю или в бетонную стяжку. © Джейми Купер и Тим Дуайер, 2013 г. бесплатная цитата сейчас
Если используется LDF, он должен быть пригоден для использования с нержавеющей сталью, не должен вызывать коррозию и производиться в соответствии со стандартом BS EN 14291:2004 Пенообразующие растворы для обнаружения утечек на газовых установках. После использования CSST следует тщательно промыть и высушить. Трубы из нержавеющей стали производятся в соответствии со стандартом ASTM A312.
Материал доступен в марке SS316/316L и имеет стандартную длину 6 метров. Двойной сорт Трубы из нержавеющей стали SS316/316L известны своей исключительной производительностью и, как правило, разрабатываются для удовлетворения требований рынка. Нержавеющая сталь
SS316 содержит на больше углерода , чем SS316L . Никель и молибден являются основными химическими ингредиентами , которые используются в процессе производства труб из нержавеющей стали SS316. Добавление молибдена в производственный процесс эффективно улучшает коррозионную стойкость сплава , особенно в среде, которая сильно подвержена щелевой коррозии в средах на основе хлоридов.
Размер |
|
Спецификации материалов |
|
Размеры Характеристики |
|
Отделка |
|
КАТАЛОГ :
2.
Что такое нержавеющая сталь двойного класса?
Аустенитная структура помогает трубам получить превосходную ударную вязкость даже при достижении криогенной температуры. Это основная причина, по которой материал из нержавеющей стали является распространенным выбором для трубопроводов. Отличается отличной формовкой и сварочные характеристики , что обеспечивает различную гибкость при установке .
Химический элемент | SS316 | SS316L |
Углерод (C) , % | 0,08 | 0,035 |
Марганец (Mn) , % | 2,00 | 2,00 |
Кремний (Si) , % | 1,00 | 1,00 |
Фосфор (P) , % | 0,045 | 0,045 |
Сера (S) , % | 0,030 | 0,030 |
Хром (Cr) , % | 16,0 — 18,0 | 16,0 — 18,0 |
Никель (Ni) , % | 11,0 — 14,0 | 10,0 — 14,0 |
Молибден (Mo) , % | 2,0–3,0 | 2,0–3,0 |
Чем отличаются трубы от труб? Трубы и трубопроводы иногда трудно идентифицировать, и некоторые люди используют названия труб и трубопроводов как синонимы . Однако между трубами и трубами есть существенные различия. Трубы измеряются по наружному диаметру и толщине стенки. Труба изготавливается с жестким диапазоном допусков и требует точного определения наружного диаметра и толщины стенки для определения рабочего давления.
В то время как трубы определяются по номинальному размеру трубы и толщине стенки графика. Он имеет два разных стандарта измерения номинального размера трубы: Американский национальный институт стандартов (ANSI) и Японский промышленный стандарт (JIS). И трубы, и трубки имеют соответствующие таблицы измерений для определения размера внешнего диаметра.
Описание | Труба | Трубка |
Таблица размеров |
|
|
| Толщина стенки |
|
|
Ассортимент продукции |
|
|
Точность производства |
| |
Производственный процесс |
|
|
Время производства |
| |
Рыночная стоимость материалов |
Толщина спецификации влияет на внутренний диаметр (ID) трубы.
Внутренний диаметр измеряется, когда внешний диаметр минус удвоенная толщина стенки. Трубопровод рабочее давление можно определить по графику толщины стенки.
5. Как соединить трубу из нержавеющей стали?
Существует несколько типов трубных соединений, а концевое соединение трубы можно настроить в соответствии со способом установки. Существует 3 различных типа торцевых соединений труб: гладкий конец , резьбовой конец и конический конец .
Типы соединений | Характеристики |
Плоский конец |
|
Резьбовой конец |
|
Скошенный конец |
|
