Оцинкованная труба для дымохода своими руками: характеристики, виды

На чтение 5 мин.

Применение оцинкованных труб для дымоходов обусловлено их стойкостью к температурным, влажности, прочностью и долговечностью.  Конструкция имеет относительно небольшую массу, потому может быть смонтирована на практически любое основание. Технология монтажа доступна для освоения даже неспециалистами.

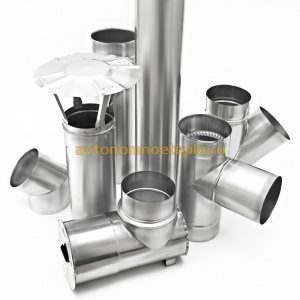

Дымовые оцинкованные трубыДымовые оцинкованные трубыОцинкованные трубы для дымохода

Можно ли использовать оцинкованные трубы для дымохода?

Дымоход из оцинковки представляет собой стальную конструкцию, на которую снаружи нанесён защитный слой. В качестве защитного покрытия может использоваться как чистый цинк, так и технический. При нагреве и повышенной влажности формируется ZnO, который ядовит и может нанести вред здоровью человека.

При эксплуатации дымоходов необходимо учитывать правила техники безопасности:

  1. Запрещается прогрев до температуры выше +4190С, так как выделяются ядовитые вещества, которые могут вызывать отравления;
  2. На покрытиях из технического цинка иногда присутствуют примеси мышьяка, свинца, сурьмы. Поэтому такие конструкции нельзя устанавливать внутри помещений, в отличие от дымоотводов с нанесённым чистым слоем оцинковки.

Такие оцинкованные конструкции можно применять в дымоотводах, подсоединённых к устройствам отопления. Температура отводимых газов до +3500С. Чтобы снизить риск формирования оксидов цинка, важно избегать появления большого количества конденсата. Для этого нужно выполнять их утепление.

Характеристики материала

Оцинкованная дымоходная имеет следующие характеристики:

  • высокая стойкость к коррозии;
  • толщина оцинковки 10–60 мкм;
  • защитный слой содержит цинковый сплав высокой чистоты 99,97%, легирующие элементы: алюминий, свинец, титан;
  • температура плавления +4190С;
  • срок службы более 50 лет;
  • стойкость покрытия к механическим воздействиям, отслаиванию, растрескиванию;
  • толщина металла составляет от 2 до 5 мм, внешний диаметр — от 17 до 159 мм, внутренний — от 10 до 150 мм.

Виды труб из оцинкованного железа

Потребителю доступны следующие виды дымоходов из оцинкованной стали:

  • одноконтурные, представляющие собой одностенные трубы;
  • двухконтурные, имеющие трёхслойную конструкцию, представляющие собой две трубы, вставленные соосно друг в друга, между которыми находится слой утеплителя.

Одноконтурная

Оцинкованный дымоотвод одноконтурный прокладывается внутри помещений, внешних нагревательных конструкциях, используемых сезонно (мангалы, барбекю), в кирпичных дымоходах. При отводе дыма поверхность нагревается, поэтому контактирование с плавящимися или горючими материалами запрещено.

Двухконтурная

Двухконтурная труба из оцинковки представляет собой одну из следующих конструкций:

  • внутри находится канал из нержавейки, покрытый слоем утеплителя, а снаружи – оцинковкой;
  • два цилиндрических оцинкованных изделия, соосно вставленные друг в друга и разделённые изоляционным слоем.

Двухконтурные утеплённые трубы позволяют повысить КПД нагревательного оборудования за счёт увеличенной тяги, не склонности к появлению конденсата. Снаружи они покрываются термостойкой эмалью.

Дымовые сэндвич трубыДымовые сэндвич трубы
Двухконтурные трубы для дымохода

Как сделать трубу из оцинковки?

Пошаговая технология производства дымоотводов:

  1. Вырезают заготовки из тонколистового металла (от 1 мм).
  2. Погружают их в расплавленный цинк.
  3. Выжидают определённое время, в течение которого на поверхности листов образуется защитный слой толщиной до 60 мкм.
  4. Листы охлаждают естественным способом.
  5. На гибочных станках делают трубы.
  6. Продольные швы заваривают.

Соединительный шов можно герметизировать путём создания вальцевого соединения на гибочных станках. При этом расход материала будет выше, что потребует учёта на этапе раскройки стального листа.

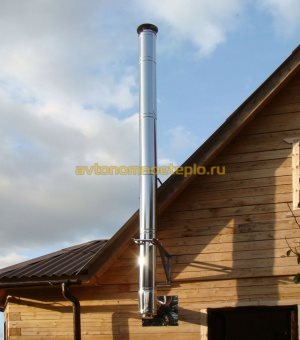

Монтаж

Установка дымоотвода своими руками выполняется так:

  1. Проводятся все необходимые замеры.
  2. Составляется схема укладки.
  3. Подготавливаются поверхности под монтажные работы.
  4. Выполняется закупка необходимых материалов.
  5. Закрепляются к стене кронштейны с интервалом через каждые 40-60 см.
  6. Элементы дымоотвода устанавливаются поэтапно.
  7. В местах прохода плит перекрытия и кровли крепится теплоизоляционный и негорючий материал.
  8. Монтируются ревизионные колодцы для обслуживания.
  9. Проверяется качество сборки, тяга, запускается отопительное оборудование.

Правила монтажа:

  • повороты ходов выполняют под углом 450;
  • стыки необходимо герметизировать термоклеем или хомутами;
  • от горизонтальных участков лучше отказаться либо минимизировать их количество;
  • на всех углах или поворотах необходимо устанавливать ревизионные окна;
  • на верхнюю часть нужно устанавливать зонтик, сетку;
  • высота оцинкованного изделия над кровлей должна быть выше на 2 м;
  • сборка выполняется по конденсатному способу (верхняя часть вставляется внутрь нижней) либо по ходу дыма (последующая часть вставляется поверх предыдущей).

Что понадобится для работы

Для монтажа оцинкованных труб для дымохода понадобятся следующие инструменты:

  • ножницы по металлу;
  • рулетка;
  • уровень;
  • маркер;
  • плоскогубцы;
  • инструменты для создания отверстий в перекрытиях или стене.

Как и чем утеплить оцинкованный дымоход

Дымоход из оцинкованной стали нужно утеплять, насыпным или минераловатным рулонным изоляционным материалом. Чтобы защитить его от влаги (конденсата), требуется обмотать фольгированным слоем. Все швы и стыки нужно проклеить специальной металлизированной лентой, чтобы предотвратить контакт утеплителя с внешней средой.

При повышенных ветровых нагрузках утеплённый слой рекомендуется дополнительно обвязать проволокой или хомутами с интервалом 40-60 см.

Для утепления необходимо выполнить следующее:

  1. Очистить поверхность дымоотвода от загрязнений, окалин и ржавчины.
  2. Обмотать её минватой.
  3. Закрепить слой при помощи обвязки стальной проволокой или сеткой.
  4. Надеть сверху стальной кожух или обмотать фольгированным слоем.
  5. Окрасить кожух в специальную термостойкую краску.

Для утепления шахтных дымоотводов сначала утепляют трубу, затем её опускают в кирпичную конструкцию, соединяют с подводным патрубком. В образовавшееся пространство засыпают бой кирпича, керамзит, шлак. Рекомендуется изначально при строительстве выполнять все эти действия, чтобы плотнее уложить насыпной материал.

Утепление дымохода своими рукамиУтепление дымохода своими руками
Утепление дымовой трубы

Можно ли покрасить дымоход из оцинковки

Оцинкованные дымоходы при длительной эксплуатации теряют эстетические свойства, поэтому возникает необходимость нанесения декоративного слоя. Нужно использовать порошковые краски для отделки кровельных стальных листов.

Обычные эмали для этих целей не подходят, так как при резких перепадах температур они начинают растрескиваться и отслаиваться.

Обслуживание при эксплуатации

Особенности обслуживания дымоотводов с цинковым покрытием:

  • очистка внутренней части от сажи, отложений, а также попавшего мусора с периодичностью раз в год перед началом или в конце отопительного сезона;
  • своевременное удаление влаги, конденсата после осадков;
  • внешний осмотр конструкций на наличие повреждений, герметичности стыков, кожуха, шахты.

Приобретать готовые системы для отвода дыма не обязательно, так как сделать дымоход можно и самостоятельно. При этом следует правильно подбирать трубы с подходящими защитными слоями и соблюдать технологию сборки.

Как сделать трубу из оцинковки своими руками: поэтапное решение вопроса

Содержание статьи

Если вас интересует вопрос, как сделать трубу из оцинковки своими руками, значит, вы хотите сэкономить на строительстве. Действительно, изготовление самодельных жестяных конструкций – это разумная альтернатива фабричным водостокам, дымоходам и вентиляционным кожухам. Как практически выполнить работу, расскажет данная статья.

Характеристики материала

Оцинкованные конструкции делаются из жести. Материал представляет собой листовую прокатную сталь толщиной 0,1 — 0,7 мм.

Из мягкого материала формируются изделия сложной формы

Изготовление листов происходит на прокатных станках, но полученная таким образом продукция нуждается в дополнительной защите. Поэтому ее покрывают материалом, устойчивым к коррозии. В конечном итоге, потребители получают стальной лист, шириной 512-1000 мм, который имеет  микронное покрытие хромом, оловом или цинком.

Продукт характеризуется пластичностью, что позволяет обрабатывать жесть ручным способом. Причем, если на материале накатаны ребра жесткости, по прочности он не уступает стальным аналогам. По этим причинам жесть используется при изготовлении изделий сложной формы.

Необходимые инструменты

Мягкий и пластичный материал легко поддается изгибу, поэтому изготовление труб из оцинковки производится с помощью простых инструментов:

  • Ручных ножниц по металлу. Таким инструментом можно без усилий разрезать жесть, максимальная толщина которой составляет всего 0,7 мм.
  • Молотка с мягким бойком. Эту роль может исполнять деревянный молоток или инструмент из металла, на ударной части которого находится резиновая накладка.



Для работы понадобится деревянный молоток

Обратите внимание! Молоток с бойком из металла в данном случае не подходит. Он может деформировать тонкий лист оцинкованной жести и испортить изделие.

  • Плоскогубцев. Несмотря на мягкость, тонкий металл согнуть руками невозможно.

Помимо инструментов вам понадобится оборудование:

  • Верстак, с помощью которого производится разметка и резка заготовок.
  • Калибрующий элемент в виде стальной трубы диаметром 100 мм или уголка с величиной сторон 75 мм.

Важно! Калибрующие элементы следует жестко закреплять, поскольку на них производится заклепка стыковочного шва будущих водостоков или коробов.

В процессе разметки заготовок не обойтись без измерительных инструментов – металлической линейки, рулетки, угольника или разметчика (остро заточенного стального стержня с закаленным концом).

Изготовление труб из оцинковки своими руками

Изготовление кожухов и цилиндров из оцинкованной стали включает три  этапа:

  1. Подготовительный. Начинается с разметки и заканчивается вырезанием готовой «выкройки».
  2. Формовочный. В это время происходит формирование заданного профиля дымохода или вентиляционного короба.
  3. Финальный. На данном этапе противоположные края заготовки соединяются между собой.

А теперь подробно остановимся на поэтапном изготовлении трубы из оцинковки ручным способом.

Выкраивание заготовки

Жесть легко разрезать ножницами

Возьмите лист оцинкованной жести и сделайте эскиз изделия. Далее действуйте таким образом:

  • Вырежьте полученный мерный кусок листа, на котором вы начертили контур необходимого вам изделия.
  • Раскатайте на ровном участке верстака лист оцинковки. Отмерьте от верхнего края величину длины короба и сделайте там отметку.
  • Возьмите угольник и от метки длины изделия проведите линию перпендикулярно боковой кромке листа.
  • Отметьте на верхней кромке заготовки и отмеченной линии длины изделия величину периметра вентиляционного короба или окружности цилиндра дымохода.

Обратите внимание! Фактическую величину окружности или периметра нужно увеличить на 15 мм для образования стыковочных кромок.

  • Соедините полученные отметки сверху и снизу.
  • Вырежьте «выкройку» из листа, сделав боковой и продольный надрез.

 На заметку! Для измерения окружности трубы для дымохода из оцинковки воспользуйтесь рулеткой или вычислите ее по диаметру изделия, воспользовавшись школьной геометрической формулой. Для определения периметра суммируйте все стороны короба.

Формирование профиля

Загибать листы лучше плоскогубцами

Теперь приступаем к формированию профиля будущей конструкции.

  • Отметьте вдоль заготовки линию загиба фальца (с одной стороны 0,5 см, с другой – два раза по 0,5 см).
  • Загните фальцы под углом 90˚ к плоскости заготовки, которую перед этим разместили вдоль стального уголка (его ребро должно совпадать с линией загиба фальца).
  • Деформируйте лист с помощью ударов молотка, пока он не соприкоснется со второй плоскостью уголка.

Важно! Изменять форму листа следует постепенно, потихоньку продвигаясь вдоль линии загиба. Вначале делайте работу с помощью плоскогубцев.

  • Сделайте на фальце размером 1 см Г-образный загиб по линии 0,5 см параллельно плоскости заготовки.
  • Теперь приступайте к формовке тела дымохода. Поместите заготовку на калибрующую плоскость и обстучите оцинковку молотком, пока не получите профиль нужной формы. Фальцы в конце должны встретиться.

Обработка стыковочного шва

Чтобы обжать стыковочный шов, совместите вертикальные фальцы. Загните горизонтальную часть Г-образного фальца вниз, чтобы он обернулся вокруг вертикального фальца другого края конструкции. Загните торчащий «сэндвич», прижав к плоскости дымохода.

Вопрос, как самому сделать трубу из оцинковки, решен. Желаем успехов!

Видео: изготовление труб

Понравилась статья? Поделитесь ей:

как согнуть жестяную трубу, дымоход из оцинковки своими руками, изготовление из листа металла

Содержание:

Домашние строители стараются подбирать для решения проблем наиболее бюджетные варианты. Поэтому вопрос, как сделать трубу из жести своими руками, является актуальным для многих мастеров-любителей. Ведь самодельное трубное изделие из жести может вполне сравниваться с водостоками или кожухами, которые лежат на полках в специализированных магазинах.

жестяные трубы для дымохода

Следовательно, нужно подробнее узнать процесс изготовления жестяной трубы, имеющей характеристики, как у заводских изделий.

Особенности исходного материала

Перед тем, как приступать к изготовлению трубы из листа металла, следует поближе познакомиться с материалом, из которого будет изготовлена труба, и его особенностями. Для начала стоит сказать, что это продукция прокатного типа, другими словами жесть – это лист стали, прошедший через вальцы прокатного стана и имеющий толщину 0,1-0,7 мм.

Помимо прокатных операций технология изготовления жести подразумевает обработку готового проката от образования коррозийных процессов. Для этого на сталь после проката наносят слой материала, который не подвержен воздействию коррозии.

как согнуть трубу из жести

Результатом выполненных действий становится стальной лист, ширина которого может варьироваться в пределах от 512 до 1000 мм, с хромовым или цинковым покрытием. Готовый продукт отличается пластичностью, поэтому жесть легко поддается ручной обработке. При этом накатанные ребра жесткости могут сравниваться по прочности со стальными изделиями. Это позволяет использовать жесть при изготовлении изделий сложной конструкции.

Необходимые инструменты

Перечень инструментов и приспособлений, необходимых для изготовления своими руками трубы для дымохода из оцинковки , обусловлен свойствами жести, в частности мягкостью и пластичностью. Обработка материала такого типа не требует приложения особых усилий, которые необходимы для работы с листовыми материалами.

Поэтому при производстве жестяных труб для дымохода необходим следующий набор инструментов:

  • Ножницы для резки металла. Этот инструмент помогает без особого труда нарезать листовой материал на нужные куски, так как самая большая толщина жести достигает 0,7 мм.
  • Молот с мягким бойком. Можно также воспользоваться деревянным молотком, киянкой, или стальным инструментом с мягкой резиновой накладкой. Однако последний вариант используют очень аккуратно или вообще не берут, так как он может стать причиной деформации тонкого листа жести и испортить всю работу.
  • Плоскогубцы. С помощью этого инструмента решают вопрос, как согнуть трубу из жести, потому что это сталь, хотя и тонкая, следовательно, согнуть руками ее невозможно.
  • Верстак. Это приспособление необходимо при резке материала и при нанесении разметки.
  • Калибрующий элемент. Это может быть трубное изделие диаметром более 10 сантиметров, а также уголок, имеющий грани 7,5 сантиметров. Эти элементы необходимо хорошо закрепить, так как на их поверхности будет выполняться заклепывание стыковочного шва.

Помимо этих инструментов, следует приготовить линейку или рулетку и разметчик, представляющий собой стальной стержень с острой заточкой.

Инструкция по изготовлению жестяной трубы своими руками

Изготовление изделий из жести, включая трубы, проходит в три этапа:

  • Подготовительные работы предполагают разметку заготовки и ее вырезание из жестяного листа.
  • Формовка подразумевает формирование профиля трубы или другого изделия.
  • В финале соединяются противоположные края заготовки.

А теперь более подробное описание каждого этапа изготовления жестяных труб своими руками.

Подготовительный этап

Вначале на лист жести наносится разметка, по которой будет вырезан полуфабрикат. Другими словами от определенного жестяного листа отрезают необходимую часть, из которой будет формироваться контур будущей трубы. Процесс разметки выполняется следующим образом: жесть раскладывают на верстаке и от верхнего края отмеряют отрезок, равный длине трубы. Здесь ставится отметка разметчиком.

труба из оцинковки для дымохода своими руками

Затем с помощью угольника по этой метке проводят линию перпендикулярно боковому краю. Теперь по этой линии длину окружности трубы, то же самое проделывают по верхнему краю. При этом по обоим краям добавляют около 1,5 см для формирования стыковочных кромок. Верхнюю и нижнюю отметку соединяют и вырезают заготовку.

Для определения длины окружности можно воспользоваться рулеткой, а можно вспомнить школьный курс геометрии.

Как сделать корпус трубы из жести

Целью этого этапа является формирование профиля трубы. По длине заготовки внизу и вверху проводится линия, по которой будут загибаться фальцы. При этом с одной стороны отмеряют 5 мм, с другой – 10 мм. Фальцы необходимо загнуть под углом 900. Для этого заготовку укладывают на стальной уголок, совмещая линию сгиба с ребром уголка. Ударяя киянкой по краю, загибают его к перпендикулярной стороне уголка.

Сгибать изделие рекомендуется постепенно, проходя молотком вдоль всей длины. При этом начинать сгибание можно с помощью плоскогубцев.

изготовление трубы из листа металла

Теперь на сгибе, величина которого равна 10 мм, делают еще один загиб фальца, чтобы получилась своеобразная буква Г. В процессе сгибания фальца нужно следить, чтобы верхний загиб располагался параллельно заготовке, а его длина составляла 5 миллиметров. Поэтому при нанесении линии загиба фальца с одной стороны отмеряют 0,5 см один раз, а с другой стороны – два раза по 0,5 см.

Выполнив формовку фальцев, можно переходить к формированию корпуса трубы. Для этого лист заготовки укладывают на калибрующий элемент и начинают простукивать киянкой или другим подходящим инструментом, чтобы получить профиль определенной формы. Сначала заготовка принимает U-образную форму, а затем становится круглой. В этом случае фальцы должны соединиться вместе.

Обработка места соединения фальцев

Завершающий этап подразумевает обработку стыковочного шва, то есть его обжим. Для этого верхнюю часть Г-образного фальца загибают вниз, оборачивая край другого фальца. В результате должен получиться своеобразный сэндвич, расположенный перпендикулярно трубе. Чтобы получить стыковочный шов, необходимо прижать сэндвич к изделию.

трубы из жести своими руками

Для большей надежности выполняют укрепление стыковочного шва с помощью заклепок. Однако сделанные своими руками трубы из жести с использованием такого способа стыковки не нуждаются в дополнительном укреплении.


Оцинкованная труба для дымохода — схема монтажа и характеристики

Планируя монтаж печи или камина в доме и подключение дымоходной трубы, выполненной из оцинкованной стали, необходимо ознакомиться со всеми возможными вариантами, а также рассмотреть сильные и слабые стороны каждого из них. На протяжении многих столетий в отоплении использовались кирпичные или же каменные конструкции. Не будем спорить, они встречаются и сейчас, но создание новых материалов позволяет использовать легкие и надежные конструкции, которые соответствуют стандартами и нормам.

Наиболее популярными считаются качественные стальные изделия, выполненные из нержавейки либо оцинкованного металла. Но тема сегодняшней статьи – именно оцинкованная труба для дымохода, ее конструктивные характеристики, достоинства и разновидности.

Оцинкованная труба для дымоходаОцинкованная труба для дымохода

Оцинкованная труба для дымохода

Содержание статьи:

О главном враге – ржавчине

Коррозия опасна для всех металлических изделий. В особенности, это относится к железу, ведь оно более подвержено негативному воздействию влаги и атмосферных явлений. По этой причине конструкторами постоянно разрабатываются новые способы защиты от ржавчины.

ржавчина на трубе дымоходаржавчина на трубе дымохода

Обратите внимание! Разные сплавы стали решают вопрос лишь частично, но отличным барьером для ржавчины является слой цинка, наносящийся на поверхность металлических изделий.

Делают это примерно так: сталь погружается в расплавленную массу, после чего путем воздействия специальных веществ железо соединяется с цинком и, как следствие, образуется новый защитный шар. Толщина данного слоя бывает разной, но не более 60-ти мкм. Подобная технология как защищает металлические изделия, так и увеличивает их эксплуатационный срок.

Оцинкованные трубы

Как показала многолетняя практика, оцинкованные дымоходные трубы в разы превосходят своих каменных и кирпичных «конкурентов». Как известно, при сжигании любого топлива появляются газы, которые при прохождении через дымоходный канал охлаждаются и конденсируются. А влага и без того губительно воздействует и на кирпич, и на металл, но ситуация усугубляется наличием в ней сажи.

оцинкованная труба для дымоходаоцинкованная труба для дымохода

В ней содержатся кислоты, образующие окись, которая, в свою очередь, приводит к разрушениям стенок дымохода. Изнутри часто появляются потеки, а также шероховатость; за нее «зацепляется» сажа и гарь. Это становится причиной ухудшения тяги, из-за чего газ посредством топочной камеры проникает в дом и создает серьезную угрозу здоровью проживающих в нем людей.

схема дымоходасхема дымохода

Ситуацию можно исправить регулярной очисткой, но не надолго, так как целиком устранить конденсат не выходит. По этой причине эксперты использовать в качестве дымохода такие изделий, в которых появление конденсата минимально. К таковым относится и оцинкованная труба для дымохода.

схема дымоходасхема дымохода

Коаксиальный дымоход, что это ?

Ранее мы описывали основные приемущества, технические характеристики и особенности монтажа коаксильного дымохода, рекомендуем подробнее ознакомится с этой статьей Узнать подробнее тут

Видео – Участки дымной трубы

Достоинства применения оцинкованных труб

Главное достоинство заключается в наличии описанного выше защитного слоя. Мы выяснили, что при воздействии конденсата любой металл начинает ржаветь, в связи с чем нарушается герметичность дымоходного канала и эффективность его функционирования. Но если хорошо защитить изделие от влаги, то оно будет служить намного дольше. Из-за этого оцинкованные дымоходы пользуются в последнее время все большей популярностью.

Обратите внимание! При изготовлении применяется качественная листовая сталь. Перед формообразованием она погружается в цинковый раствор, где под действием реагентов происходит химическая реакция. Создаваемого таким образом защитного слоя вполне достаточно для значительного продления эксплуатационного срока.

И дымоходы, производимые из данного материала, обладают следующими преимуществами.

  1. Высокая скорость разогрева и, как результат, практически моментальное образование тяги. Это позволяет приборам отопления работать максимально эффективно.
  2. Такие дымоходы включают несколько модулей, которые при необходимости достаточно просто собрать.
  3. Монтаж изделий можно производить на любые отопительные приборы. Проще говоря, еще одним их преимуществом можно считать универсальность.
  4. Все оцинкованные трубы устойчивы к огню, а значит, пожаробезопасны. А это особенно актуально для деревянных домов.
  5. Для монтажа требуется минимальная площадь свободного пространства.
  6. Большое разнообразие вариаций.
  7. Высокая стойкость к конденсату (особенно на фоне кирпичных аналогов). Более эффективными в этом плане являются только дымоходы, выполненные из «нержавейки».
  8. Наконец, благодаря гладкой поверхности на стенках не собирается сажа, благодаря чему чистка проводится быстрее и проще.

Обратите внимание! В свете всего вышесказанного приходим к выводу, что оцинкованные изделия намного лучше кирпичных, а уступают по качеству только трубам из нержавеющей стали. Следовательно, главным их преимуществом считается экономия (как на покупке, так и на монтажных работах).

Приемущества оцинкованных трубПриемущества оцинкованных труб

Но помните, что нередко экономия на качестве покупаемого материала чревата значительными расходами на уход и ремонтные работы.

Классификация оцинкованных дымоходов

Описываемые в данной статье изделия производятся двух типов – одно- и двухконтурные (со слоем утеплителя). Ознакомимся с каждым из них более детально.

Приемущества оцинкованных трубПриемущества оцинкованных труб

Как своими силами сделать колпак на дымоход

Ранее мы рассказывали вам о том как правильно установить колпак на дымоходную трубу, советуем вам дополнительно прочитать эту статью

Вариант №1. Одноконтурные изделия

Они состоят из таких основных компонентов, как трубы и прочие фасонные элементы (к таковым относятся тройники, переходники, разного рода ревизии и так далее). Самыми популярными вариантами применения являются следующие:

  1. применение в качестве внутридомового дымоходного канала;
  2. использование внутри дымохода из кирпича.

Подобного рода конструкции не лишены недостатков, основным из которых являются большие объемы конденсата, в особенности тогда, когда система отопления подсоединена к современному оборудованию с малой температурой выводимого газа и отменным КПД. С целью устранения данной проблемы выполняется утепление дымоходной трубы или, как вариант, снижение скорости образования конденсата и минимизация теплопотерь.

Одноконтурная оцинкованная труба для дымоходаОдноконтурная оцинкованная труба для дымохода

Как мы только что говорили, такая оцинкованная труба для дымохода нередко применяется для эффективного и оперативного ремонта дымных каналов, выполненных из кирпича. Цель этого предельно проста: вместо ремонта наполовину разрушенной кладки в канал монтируется модульная конструкция требуемого габарита. Между новым элементом и кирпичной кладкой устанавливается специальный минеральный теплоизолятор, позволяющий существенно повысить эффективность конструкции.

Обратите внимание! Нежелательно применение оцинкованных труб извне. Но если альтернативных вариантов не существует, то трубу следует качественно теплоизолировать.

Вариант №2. Двухконтурные изделия

Подобные конструкции ввиду очевидных причин еще называют сэндвичами. Разумеется, для их изготовления используется преимущественно нержавеющая сталь, но и оцинкованные трубы тоже достаточно часто встречаются, зачастую благодаря более низкой стоимости. Сэндвич-дымоходов, выполненных из оцинковки, существует сразу несколько, рассмотрим их.

  1. Оцинкован лишь наружный контур конструкции, в то время как внутри находится труба из нержавеющей стали.
  2. Оцинкованы сразу две трубы.

А ввиду того, что основная часть нагрузок приходится именно на внутренние трубы, материал, из которого их делают, должен быть минимум в 0,6 миллиметра толщиной. Если же говорить о внешней трубе, то для нее вполне достаточно и 0,5 миллиметра.

двухконтурная труба для дымоходадвухконтурная труба для дымохода

Обратите внимание! Внешняя поверхность конструкции покрывается специальной термоустойчивой эмалью и порошковыми напылениями, придающими им более эстетичный вид.

Описанные двухконтурные дымоходы повышают КПД приборов отопления, а еще повышают эффективность их функционирования. Конечно, металлические трубы не слишком эстетичны, из-за чего нередко не сочетаются с общим дизайном дома. Но подобного рода недостаток достаточно легко устраняется посредством кирпичной укладки по контуру конструкции (хотя для этого может быть использован и любой другой материал).

Сравнение нержавейки и оцинковки

Как уже отмечалось, по некоторым параметрам оцинкованные конструкции уступают аналогичным из нержавейки. Люди, плохо в этом разбирающиеся, желают знать, какой из вариантов лучше и почему. Дабы дать ответ на вопрос, мы сравним самые важные технические характеристики.

  1. Стойкость к конденсату у нержавеющей стали выше, чем у оцинкованной.
  2. В плане пожаробезопасности оба варианта не уступают ничем. Они, проще говоря, равны.
  3. В двухконтурных вариантах оцинкованной конструкции, напомним, используется утеплитель. А вот сэндвич-дымоходы из нержавеющей стали пока что не изготавливаются.
  4. Время разогрева у них примерно одинаковое. Обе конструкции обеспечивают хорошую тягу за рекордно короткий срок.
  5. Наконец, оба варианта можно ставить на любой прибор отопления. Они не габаритны, поэтому занимают мало места. Их монтаж предельно прост и проводится достаточно быстро. Для этого можно даже не нанимать профессионалов, а сделать все своими руками!

Сравнение разных видов трубСравнение разных видов труб

Как видим, оба варианта хороши, но за качество (читай: нержавейку) придется заплатить больше.

Особенности установки

Диаметр оцинкованной трубы для дымохода зависит от ряда факторов, среди которых:

  1. мощность отопительного прибора;
  2. кол-во подсоединенных к системе приборов;
  3. тип топлива, которое используется при обогреве.

Если покупка оцинкованного сэндвича для вас слишком дорога, то можете сделать ее аналог собственноручно. Для этого оцинкованная труба окутывается слоем огнеупорного утепляющего материала и все это помещается в другую трубу, покрашенную или тоже оцинкованную.

Обратите внимание! Если конструкция состоит из нескольких модулей, то с каждой частью диаметр должен уменьшаться – так влага не проникнет в дымоход сверху.

Все стыки желательно замазать огнеупорным герметиком. В отсутствие каких-либо щелей тяга будет отличной. Кроме того, места соединений элементов нужно закрепить хомутами. Для этого по длине трубы устанавливаются крепежные кронштейны с шагом примерно в 150 сантиметров (хотя это зависит от прочности конструкции).

установка и монтаж трубы дымоходаустановка и монтаж трубы дымохода

Обратите внимание! Если планируются горизонтальные участки, то знайте, что их длина не должна превышать 1-го метра!

Помимо того, при монтаже оцинкованного дымохода должны соблюдаться требования противопожарной безопасности. Это значит, что он не должен касаться газовой магистрали, электрической проводки или горючих материалов. Если конструкция была помещена в кирпичный кожух, то в чердачном помещении следует оборудовать дополнительные крепежи для пущей прочности дымохода. Там, где труба соединяется с печью, нужно проделать отверстие для чистки и обслуживания прибора (при работе оно будет закрытым).

Видео – Установка оцинкованного дымохода

Правила обслуживания

Дымоходная труба, равно как и любой другой прибор, требует периодического обслуживания. В нашем случае оно включает в себя устранение незначительных трещин и повреждений снаружи, которые возникают из-за большой температуры; также сюда относится и чистка сажи. И здесь возникает проблема: а можно ли собственноручно почистить такой дымоход, не прибегая к помощи специалистов?

чистка дымоходной трубычистка дымоходной трубы

В принципе, можно. Для этого перед началом чистки проверяется верхняя часть дымохода – под его козырек нередко попадают различные сторонние предметы, которые занесло ветром. И если подобные предметы есть, их проталкивают вниз, используя для этого специальный шест с подсоединенным к нему ершом из железной проволоки. Аналогичная процедура проводится и в нижней частью через ревизионное отверстие.

схема дымоходасхема дымохода

3 Способа прочистить дымоход

Советуем вам подробнее ознакомится с инструкцией о том как своими силами прочистить трубу дымохода Узнать подробнее

Далее остатки сажи и другие посторонние вещи извлекаются из трубы с помощью совка. В конце чистки внутренние поверхности конструкции обрабатываются специальным средством, препятствующим скапливанию сажи, после чего печь протапливается на максимальной тяге.

Обратите внимание! Вне зависимости от материала при установке дымохода и его дальнейшей эксплуатации нужно соблюдать все соответствующие правила. Тогда в доме будет не только тепло, но и уютно.

В качестве заключения

Как видим, оцинкованная труба для дымохода предельно проста не только в конструктивном плане, но и в плане установки. У нее имеется ряд технических преимуществ, но она в это время соответствует необходимым нормам. Конструкция будет служить долго, если, разумеется, не забывать об уходе.

На этом все. Теплых вам зим!

Одностенные и двустенные дымоходы из оцинкованной стали – чем хороши и чем опасны

оцинкованный дымоход


То время, когда в качестве системы дымоотведения традиционно использовался кирпичный дымоход или асбестовая труба, давно прошло. На данный момент появилось много аналогов (трубы из нержавейки, керамики, сэндвич), превосходящих последние варианты техническими и теплоизоляционными характеристиками. Одним из возможных вариантов обустройства системы дымоудаления является дымоход из оцинкованной стали.

Можно ли оцинкованные трубы использовать для дымохода

Изготовление дымохода из оцинкованного металла является, наверное, одним из самых спорных решений. С одной стороны, этот вариант намного дешевле, чем аналоги из нержавейки, с другой, есть опасения (не без оснований), что использование оцинковки повлияет на здоровье тех, кто проживает в здании.

Перед выбором дымохода данного типа потребуется учесть возможные риски и нюансы эксплуатации.

Вред оцинкованных дымоходов

Использовать нержавеющие оцинкованные трубы для дымохода можно, но потребуется учитывать определенные нюансы, связанные с эксплуатацией и характеристиками металла. В одном из справочников об оцинковке говорится следующее:

  • Нагрев цинка свыше 419,5°С опасен. В это время, особенно в условиях повышенной влажности, образуется окись металла. Испарения ядовиты и приводят к тяжелым отравлениям.
  • Чистый цинк не опасен для здоровья человека и содержится в его организме: зубах, поджелудочной железе, крови и т.д.
  • Особенно опасен технический цинк – во время производства, для придания металлу необходимых технических характеристик, в примесь добавляют мышьяк, сурьму и свинец.


Из всего перечисленного можно сделать вывод – труба для дымохода из оцинковки может безопасно использоваться в системах дымоотведения с низкой температурой отходящих газов. Абсолютно не влияют на здоровье человека конструкции по типу сэндвич, где внутренний контур изготовлен из нержавейки, а наружный из оцинковки.

Делать дымоход из оцинкованной стали стоит при подключении к отопительному оборудованию с температурой отходящих газов не более 350°С. Как правило, можно безопасно использовать трубу совместно с газовой техникой: колонками, котлами и конвекторами.

Срок службы дымохода из оцинковки

Срок эксплуатации трубы зависит от многих факторов, но в целом дымоход вполне может прослужить до 10 лет, без потери герметичности. Для увеличения срока эксплуатации следует придерживаться следующих рекомендаций:

  • внешний монтаж трубы отвода продуктов горения Необходимо утеплить одноконтурный дымоход из оцинковки. Без теплоизоляции труба прослужит недолго, по причине разъедания конденсатом и прогорания за счет скопившейся сажи. Утепление оцинкованной трубы на наружном участке дымохода является обязательной мерой.
  • Краска для оцинковки существенно продлевает срок службы изделия.
  • Толщина стали, используемой для дымохода должна быть не менее 1 мм. Оцинковка с меньшей толщиной быстро прогорает. На строительных форумах можно найти информацию о том, что данный материал 0,6-0,8 мм прогорал уже спустя полгода эксплуатации.


При соблюдении всех технических условий, оцинкованная труба гарантированно прослужит не менее 10 – 15 лет.

Виды труб дымоудаления из оцинкованного железа

Потребителю предлагаются одностенные и двустенные оцинкованные трубы. Для удобства монтажа, производители изготавливают все необходимые комплектующие: тройники, ревизионные каналы и конденсатосборники. Поддерживается стандартный ряд диаметров. Заказать на заводе трубу или переходники нестандартных размеров, будет достаточно проблематично.

Чтобы подобрать необходимый материал для системы дымоотведения, потребуется учитывать технические характеристики, устойчивость материала к прогоранию и воздействию кислотной среды, а также основные возможности эксплуатации.

Сэндвич трубы для дымохода из оцинковки

Двухконтурные утепленные трубы для дымохода из оцинкованного листа выпускаются в двух модификациях:

  • утепленная двухконтурная труба дымоудаления из оцинковки Сэндвич трубы – конструкция, где внутренний и внешний слой сделан из оцинкованного металла. Конструкция уменьшает продуцирование конденсата, но не способна выдерживать значительный нагрев. Деформация наступает при нагреве внутреннего слоя до 500°С.
  • Модульные дымоходы из нержавеющей кислотостойкой стали с наружным утеплением и обечайкой из оцинковки. Такое устройство существенно удешевляет себестоимость конструкции и увеличивает срок эксплуатации практически в два раза.


Внутренний слой трубы должен изготавливаться из металла с толщиной 1 мм, для внешнего достаточно 0,5 мм.

Технические данные теплоизолированных уличных дымоходов в оцинкованном кожухе практически идентичные тем, что имеют аналоги, полностью изготовленные из нержавеющей стали. Для увеличения срока эксплуатации, внешний контур можно окрасить.

Одностенные дымоходные трубы из оцинковки

Изделие имеет простую конструкцию. Технология изготовления дымоходных труб из оцинкованной стали следующая:

  1. одностенная оцинкованная дымоходная труба Из листов железа делают заготовки.
  2. Листы окунают в ванную с расплавленным цинком.
  3. В результате химической реакции, на поверхность наносится слой цинка толщиной до 60 мкм.
  4. Листы скручивают в трубы, швы заваривают.


Оцинкованная сталь должна быть не менее 1 мм. СНиП допускается установка дымохода из оцинковки с толщиной 0,8 мм. Но как показывает практика, такие изделия достаточно быстро прогорают и приходят в негодность.

Дымоход из оцинковки быстро выгорает в следующих случаях:

  • Отсутствует утепление.
  • Неправильно подобранная толщина трубы.
  • Несоблюдение или нарушение производственного процесса. Оцинковку производят из углеродистой стали, согласно ГОСТ 14918-80.


Если все указанные условия соблюдены, однослойная труба из оцинковки сможет проработать до 10 лет.

Монтаж оцинкованных труб дымоотведения

Большинство производителей, при продаже комплекта системы дымоотведения, прилагают подробную инструкцию по монтажу своими руками. Смонтировать конструкцию самостоятельно не сложно, достаточно учесть некоторые особенности, хорошо знакомые профессионалам:

  • этапы установки оцинкованной дымоходной трубы Соединять элементы дымохода необходимо методом труба в трубу, начиная с нижнего сегмента конструкции.
  • Для чистки дымоходов из оцинковки необходимо предусмотреть несколько ревизионных колодцев.
  • Через каждые полметра, чтобы обеспечить максимальную устойчивость ветровой нагрузке, крепят стеновые кронштейны для установки.
  • При прохождении плит перекрытия и кровли, устанавливают узел прохода дымохода.


Монтаж выполняют в согласии с существующими противопожарными нормами и СНиП.

Правила наружного и внутридомового обустройства трубы

Правильный монтаж дымохода из оцинкованных труб внутри помещения предусматривает соблюдение следующих рекомендаций:

  • Расстояние до несущих конструкций не менее 1 м.
  • Пожарная разделка, при прохождении плиты перекрытия утепленной трубой, не менее 50 мм, неутепленной 150 мм. Зазоры заполняются негорючим утеплителем.
  • Герметизация дымохода из оцинковки является обязательным условием эксплуатации. Стыки обрабатываются огнеупорным герметиком, на силиконовой основе.


Следующие рекомендации необходимо соблюдать при наружном монтаже:

  • Запрещается устанавливать конструкции без утепления. Недостатками холодного дымохода из оцинковки являются увеличенное продуцирование конденсата, малый срок службы и вероятность возникновения обратной тяги.
  • Высота трубы рассчитывается в зависимости от степени удаленности дымохода от конька. Трубу, расположенную на расстоянии до 1,5 м, поднимают как минимум на 0,5 м над высшей точкой кровли. Конструкцию дымоотведения, удаленную на 1,5-3 м, изготавливают вровень с коньком.
  • При использовании для печи или твердотопливного котла, на оголовок дымохода устанавливают искрогаситель.
  • Крепить дымоходную трубу из оцинкованного железа следует с помощью специальных кронштейнов, в строго вертикальном положении. Горизонтальные участки дымохода не должны превышать 3 м.
варианты установки и крепления дымоходной системы из оцинкованных труб

Применение утепленных оцинкованных труб для дымоходов уменьшает количество выпадаемого на внутренних стенках контура конденсата и соответственно, увеличивает сроки эксплуатации.

Как и чем утеплить оцинкованный дымоход

Если самостоятельно утеплить трубу дымохода из оцинкованной стали от конденсата, можно снизить себестоимость конструкции в 1,5-2 раза. Для выполнения работ потребуется следующее:

  • Теплоизоляция – используется минеральный негорючий утеплитель с низкой степенью поглощения влаги. Толщина материала не менее 5 мм.
  • Защитный слой – сверху минеральный утеплитель закрывают фольгированным материалом. Слои фиксируют вязальной проволокой или хомутами.


Термоизоляция дымохода из оцинкованного железа помогает решить проблему с конденсатом и наличием устойчивой тяги. Труба хорошо и быстро прогревается, что обеспечивает стабильное давление в системе дымоотведения.

Ставить утепленный дымоход из оцинковки можно для газового котельного оборудования, печей, каминов и другой техники.

Можно ли покрасить дымоход из оцинковки

Со временем оцинкованная сталь белеет. Это связано с окислением цинкового напыления. Внешний вид изделия и его прочностные характеристики при этом существенно ухудшаются. Чтобы избежать потери свойств металла, необходимо, окрасить трубу.

Обычная эмаль, буквально через несколько месяцев начнет шелушиться и отпадать от поверхности.

Для окрашивания дымохода используют краску для кровельного железа. Крашенная оцинковка гарантированно прослужит дольше, по крайней мере, на 5 лет.

Дымоход из оцинковки – вопросы и ответы

Как и у любого другого материала, используемого при производстве дымоходов, оцинкованная сталь имеет свои плюсы и минусы. Создание правильных условий эксплуатации, улучшает технические характеристики и увеличивает срок службы металла.

оцинкованная система дымоудаления в деревянном доме Было замечено, что покупатели снова и снова задают одни и те же вопросы. На некоторые, наиболее типичные, опытные монтажные бригады постарались дать ответ.

Каким требованиям должна соответствовать оцинкованная сталь, используемая для дымоходов?
Оптимальным будет использование дымохода, изготовленного из оцинкованной стали, марки AISI 309. Это сплав, в состав которого входит хром, никель и цинк. Состав обеспечивает высокие теплотехнические характеристики: устойчивость к прогоранию, воздействию высоких температур.

AISI 309 – это кислотостойкая оцинковка. Оптимальной толщиной стенок трубы является 1 мм. При условии использования конструкции сэндвич, толщина наружного слоя может быть уменьшена до 0,5 мм.

Что делать, если из оцинкованной трубы постоянно капает вода?

Причина кроется в ускоренном образовании конденсата в трубе. Повышенное конденсатообразование, в свою очередь, указывает на несколько ошибок, допущенных во время монтажа.

  • Ошибочная высота трубы – в результате образуется недостаточная и обратная тяга, что и провоцирует образование влаги в трубе.
  • Неутепленная труба – чистая оцинковка, без наложенного сверху утеплителя, является главной причиной увеличенного скопления и появления жидкости.


Чтобы избежать постоянного продуцирования конденсата, стоит выбрать утепленный дымоход из нержавеющей стали с наружным слоем из оцинкованной стали.

примеры правильной высоты дымоходной трубы над кровлей для избежания задувания
Чем почистить оцинкованную трубу от сажи?

Безопасность дымохода из оцинкованной стали во многом зависит от регулярного обслуживания конструкции. Крайне важно следить за тем, чтобы внутри контура не скапливалась сажа. Причин этому несколько:

  • Возгорание сажи – температура горения около 1000°С, для деформации и прогорания трубы требуется чуть более 500°С.
  • Воздействие кислоты – сажа является главным химическим элементом, необходимым, чтобы конденсат преобразовался в сильнодействующую кислоту.


{banner_downtext}
Для чистки лучше не использовать механические устройства. Такая чистка оставляет царапины на внутренней поверхности и приводит к ускоренному скоплению сажи. Дымоход из оцинковки продержится в течение 10 лет, только там, где заботятся об удалении продуктов сгорания.

Что лучше для дымохода – оцинковка или нержавейка?

Сравнивая дымоходы из нержавеющей стали и оцинковки, можно прийти к выводу о явном преимуществе первых, относительно сроков эксплуатации и надежности, и вторых, что касается стоимости. Цены на оцинкованные трубы приблизительно в 2-3 раза меньше, чем на аналоги из нержавейки.

С другой стороны, дымоходы из нержавеющей стали гарантированно прослужат не менее 25 лет. И как показывает практика, нередко хозяева заказывают замену дымохода из оцинкованной стали на дымоход из нержавейки, уже спустя 2-3 года эксплуатации.

Стоит упомянуть и о возможном вреде цинка для человека, что делает нецелесообразным использование трубы при подключении к отопительному оборудованию с высокой температурой отходящих газов. Не рекомендуется использовать оцинковку для камина, твердотопливного котла, дровяной печи и т.д.

Одностенные трубы из цинка лучше использовать в качестве временного дымохода. Оптимальным будет применение данного материала для бытовок, гаражей и других нежилых помещений. В квартирах и частных домах, следует устанавливать сэндвич дымоходы – внутренняя нержавейка, наружная оцинковка.

Какие дымоходы лучше – эмалированные или оцинкованные?

Эмаль надежно защищает трубу от коррозии, а человека от испарения тяжелых и ядовитых металлов. С точки зрения безопасности, использование эмалированных труб лучше, чем оцинкованных. Недостатком дымоходов, покрытых эмалью, является подверженность защитного покрытия механическому воздействию. От удара, эмаль способна отколоться. Монтаж необходимо осуществлять крайне осторожно.

Монтаж системы дымоотведения необходимо осуществлять с помощью оцинкованных сэндвич труб для дымохода. Конструкции без утепления лучше использовать исключительно как временную меру. Через несколько лет, лучше заменить холодную трубу, на аналогичную из нержавейки, либо установить керамическую систему дымоотведения. Без надлежащего утепления, труба, в лучшем случае, прослужит всего 1-2 отопительных сезона.

Дымоходные трубы из оцинковки: видео-инструкция



Эксплуатация системы отопления в частном доме, независимо от разновидности используемого котла, предусматривает обустройство системы отвода отработанных газов. Существует множество различных конструкций, но наиболее распространены дымоходные трубы из оцинковки. Особенностям их установки и эксплуатации посвящен сегодняшний материал.



Готовый дымоход из оцинковки

Готовый дымоход из оцинковки



Технические характеристики дымоходов

Материал изготовления

Одним из самых лучших материалов для изготовления дымоходов является оцинкованная сталь. Это недорогой материал, который, обладает отличными потребительскими свойствами.
Во время эксплуатации дымовая труба подвергается сильным внешним воздействиям – физическим и химическим. Потому к деталям, из которых производятся газоотводные системы, предъявляются повышенные требования. Они должны быть:
⦁ устойчивыми к коррозии;
⦁ прочными;
⦁ легкими.
В качестве альтернативы оцинковке некоторые используют нержавейку. Но стоимость изделий из нее намного выше, чем аналогичных дымоходов из оцинкованной стали, а технические характеристики находятся практически на одном уровне.

Труба из оцинковки – отличный материал для обустройства дымоходов

Труба из оцинковки – отличный материал для обустройства дымоходов

Совет! При покупке оцинкованных труб для обустройства дымоходов следует тщательно осмотреть все детали на предмет обнаружения дефектов. Любой брак может привести к фатальным последствиям для всего дымохода, вплоть до полной неработоспособности.

Другие параметры

Как мы уже разобрались, оптимальный материал для изготовления труб – оцинкованный металл. Но помимо этого, важны другие технические характеристики:
⦁ высота трубы над уровнем крыши;
⦁ внутренний диаметр дымохода;
⦁ сила тяги, возникающая в трубе.
В большинстве случаев, чем выше расположен верхний срез трубы, тем лучше тяга. Однако важно подобрать правильное соотношение внутреннего диаметра дымохода и его высоты, иначе система может «захлебнуться» – будет нарушена аэродинамика и тяги будет недостаточно, чтобы полностью удалять отработанные газы.
Еще одним важным параметром, влияющим на нормальную, является количество изгибов дымохода. Все специалисты сходятся во мнении, что чем ровнее труба, тем лучше она будет работать.

От длины и диаметра трубы зависит качество тяги

От длины и диаметра трубы зависит качество тяги

Помните, что каждое колено или изгиб – это потенциальные места создания так называемых заторов, которые могут привести к задымлению помещения.

Обратите внимание! Длина горизонтальных участков дымовой трубы не должна превышать 1 метра, иначе там будет скапливаться сажа, что может привести к полной закупорке дымохода.

Самостоятельный монтаж дымовой трубы

Подготовительный этап

После приобретения оцинкованной трубы подходящего диаметра, необходимо ее правильно установить. Но перед этим рекомендуется произвести ряд действий, которые увеличат срок ее функционирования и улучшат эксплуатационные характеристики:
Перед стыковкой составных частей дымохода между собой, все швы необходимо обработать специальным герметиком. Это позволит добиться максимальной герметичности, так как даже самая качественная вальцовка труб не может обеспечить 100% плотного прилегания.
Герметизировать уже введенную в эксплуатацию систему (например, перед тем, как удлинить дымоходную трубу) нецелесообразно, так как состав не прилипнет к горячей поверхности. В этом случае нужно будет отключить котел и дождаться остывания металла.

Перед монтажом стыки необходимо обработать герметиком

Перед монтажом стыки необходимо обработать герметиком

Монтаж конструкции

Как только подготовительный этап завершен, далее строим трубы дымоходные по следующей схеме:
Сборка конструкции осуществляется постепенно. Раструб каждого последующего звена надвигается на гладкую часть предыдущего. Это позволяет предотвратить попадание образующегося внутри трубы конденсата на используемый утеплитель.

Сборка дымохода должна осуществляться поэтапно

Сборка дымохода должна осуществляться поэтапно

Труба дымоходная оцинкованная соединяется внахлест. При этом длина последнего должна составлять не меньше половины наружного диаметра дымоходной трубы. Этого требует инструкция по технике противопожарной безопасности.

Схема стыковки дымоходных труб

Схема стыковки дымоходных труб

При конструировании внутреннего дымохода, его следует прокладывать вдоль капитальных стен или межкомнатных перегородок. Для прохождения трубы через межэтажные перекрытия используются специальные патрубки. Также необходимо заранее предусмотреть, чем изолировать дымоходную трубу, чтобы предупредить возможное возгорание от соприкосновения горячей оцинковки с древесиной или другими горючими материалами.
Стыки отдельных частей дымохода необходимо дополнительно укрепить с помощью хомутов (в большинстве случаев они включены в комплект поставки трубопровода).
Для обеспечения жесткости конструкции труба прикрепляется к стене с помощью кронштейнов. Также закреплять нужно все фасонные детали (углы, тройники, ревизии и так далее).

Дымоход должен закрепляться с помощью кронштейнов

Дымоход должен закрепляться с помощью кронштейнов

В нижней части дымохода (сразу после соединительного патрубка котла) обустраивается ревизионное отверстие – дверка. Она пригодится, когда вы будете думать, как прочистить дымоходную трубу от сажи и других отложений.

Обратите внимание! Горизонтальные отрезки дымохода ни в коем случае не должны соприкасаться с газопроводом или электрическими кабелями. В противном случае возможно возгорание из-за чрезмерного нагрева стенки оцинкованной трубы.

Утепление дымоходных труб

Эти мероприятия нужно проводить в случае, когда газоотводная система смонтирована на улице или в не отапливаемых помещениях.
Отвечая на вопрос, зачем утеплять дымоходную трубу, следует отметить, что это необходимо для обеспечения максимально быстрого прогрева канала и предупреждения образования внутри него конденсата.
Помимо своего основного назначения, утеплитель играет роль изолятора и используется, когда дымоход располагается в непосредственной близости от легковоспламеняющихся или горючих материалов. Это помогает предотвратить возможное возгорание.

Дымоходная труба с утеплителем

Дымоходная труба с утеплителем

Совет! В строительных супермаркетах продается труба дымоходная с термоизоляцией. Она представляет собой многослойную конструкцию, один из слоев которой имеет низкий коэффициент теплопроводности. Дымоход, изготовленный из такой трубы, не требует дополнительного утепления. Недостаток – более высокая цена.

Еще один важный момент – защита верхнего среза трубы от осадков и попадания внутрь мусора. Для этого используются:
⦁ сетки;
⦁ флюгеры;
⦁ дефлекторы различных конструкций.

Обслуживание дымоходов

Помимо правильной установки труб, их необходимо должным образом эксплуатировать. Очень важно знать, как почистить дымоходную трубу от образовавшихся там отложений.
Существует три основных способа:
Механический. В этом случае используется специальный инструмент – ершик или металлическая щетка. При сильном засоре может применяться тяжелая металлическая гиря, закрепленная на цепочке.
Ерш для очистки дымоходов известен уже давно и до сих пор считается одним из самых эффективных приспособлений. Он позволяет точно регулировать усилие и контролировать движение по дымоходу.
Если на трубе образовались толстые отложения, то перед тем, как чистить дымоходную трубу, следует опустить туда гирьку и, раскачивая ее со стороны в сторону, постучать по стенкам дымохода, что вызовет обрушение слоев сажи, которые затем следует удалить через отверстие в основании дымохода.

Ерш для прочистки дымоходов

Ерш для прочистки дымоходов

Совет! Перед очисткой следует задвинуть все заслонки, иначе облако сажи может попасть в котельную или другое помещение, где установлен котел.

Химический. Для этого применяются специальные химические вещества, выпускаемые в твердой или жидкой форме. Их необходимо добавить в используемое топливо и сжечь в топке. Жидкие составы используются для пропитки стенок внутри дымохода, что само по себе препятствует отложениям сажи.
Народный. Может быть использован только для очистки дымоходов, сложенных из жаропрочного кирпича. Для избавления от сажи в топке разжигается и поддерживается пламя высокой температуры, которое приводит к полному выгоранию сажи. Топливом в этом случае могут служить картофельные очистки, осиновые дрова или специальное полено – «трубочист». Это самый простой способ удалить сажу своими руками.





Вывод

Правильно собранные и эксплуатирующиеся дымоходные трубы – залог нормальной работы отопительной системы и безопасности людей. Ведь накапливающийся в помещении угарный газ может привести к отравлению, а в некоторых случаях – смерти обитателей дома.

Более подробно о постройке трубопроводов можно узнать из видео в этой статье.

Оцинкованная труба дымохода — Купить оцинкованную трубу для дымохода, оцинкованную трубу для дымохода, оцинкованную трубу для дымохода продукт на Alibaba.com

оцинкованная труба дымохода

OD 15-1330MM оцинкованная труба дымохода
WT Standard
WT GB / BS / ASTM / API / EN / DIN
Техника Сварка высокой частоты
Длина 2-12M
Упаковка В связке или в соответствии с требованиями заказчика
Срок поставки 15-20 дней после получения депозита клиентов
Производительность 5000 метрических тонн в месяц
Примечание 1.Условия оплаты: T / T, L / C

2. Условия торговли: CFR, CIF

3. Минимальный заказ: 5 тонн

Заявка Жидкость низкого среднего давления, транспортировка угольного газа, греющий пар, конструкция проекта, стальные трубы давления нефти и природного газа, стальные конструкции.
Поверхность

окрашенная поверхность в соответствии с вашими требованиями.

Имеются резьбовые и муфтовые

оцинкованная труба дымохода

Условия оплаты

900 / T20
на сайте

T20 /

Условия доставки

Доставка Транспорт или груз.

Срок поставки

примерно через 15-20 дней после получения депозита или аккредитива в виде

Возможность поставки

5,000MT в месяц

1 . Мы можем предоставить вам разумные и конкурентоспособные цены и продукцию хорошего качества.

2. Если вас интересует какой-либо из продуктов, свяжитесь с нами для получения дополнительной информации.

,

Планирование установки дымохода и дымохода

Следующие ниже рекомендации являются общими. руководство по компоновке и выбору компонентов дымохода необходимо для вашей установки. Всегда читайте и следуйте инструкциям по установке перед установкой дымоходной системы. Соблюдайте местные строительные нормы и правила и ваш дымоход осмотрел.

Загрузите наше Руководство по установке дымоходных труб или создайте дымоходную трубу с помощью нашего автоматизированного конструктора дымоходных труб

Для начала

Определите (внутренний) диаметр дымохода. Обычно это такой же размер, как и воротник дымохода на вашем приборе. (Видеть Фигура 1). По возможности следуйте рекомендациям производителя. Никогда используйте дымоход меньшего диаметра, чем размер дымохода прибора это связано с. Дымоход неправильного размера приводит к плохой тяге и чрезмерное образование креозота.

Этап проектирования дымохода 1

Выберите тип установки, определив куда будет выходить ваш дымоход. Установки могут отличаться. определить если установка осуществляется через крышу или через стену. У вас есть второй этаж или кафедральный потолок? A через стену требуются дополнительные компоненты (настенный наперсток, тройник с заглушкой, тройник и Настенные ремни). Установите дымоходную трубу в интерьере конструкции. как только возможно. Холодный наружный дымоход будет производить меньше тяги и генерировать больше креозота. По возможности избегайте смещений, ограничивающих естественная тяга.Прямая вертикальная установка более эффективна. Если требуется смещение, чтобы избежать стропил или других препятствий, обратите внимание что локти больше 30 градусов не разрешены в Соединенных Штатах, и допускается максимум два смещения в одной установке. В для каждого смещения требуется как минимум одна налокотник.

How to Measure for Chimney Pipe Diagram

Single Multi Story through the Attic Chimney Installation

Cathedral Ceiling Chimney Pipe Installation

Through the Wall Chimney Pipe Installation

Этап 2 планирования дымохода

Определите количество длин труб дымохода требуется .Дымоход должен выходить как минимум на 3 фута выше самого высокого точке, где он проходит через крышу, и быть не менее чем на 2 фута выше, чем любая часть здания в пределах 10 футов по горизонтали (Рис. 2). Заглушка-заглушка устанавливается выше этой точки. Если дымоходная труба возвышается более чем на 5 футов над крышей, удлиненный кронштейн крыши должен быть установлен для обеспечения устойчивости от ветра и снега. При расчете Установленную длину дымохода необходимо вычесть для каждого стыка (см. таблицу ниже) и укажите требования к высоте, как описано.Это позволяет для перекрытия плотно прилегающих стыков. Загрузите наше Руководство по установке дымоходной трубы.

Минимальная высота дымохода на уровне моря прямого или вертикальный дымоход находится на высоте от 10 футов до 15 футов над выпускным отверстием прибора. выше возвышения или использования локтя или тройника потребует приблизительно Высота на 30–60% больше для обеспечения достаточной тяги.

Types of Chimney Pipe Installations ,

Горячеоцинкованная труба дымохода

Горячеоцинкованная труба дымохода

-14

Название продукта

Горячеоцинкованная труба дымохода

Наружный диаметр

900

Толщина стенки

0,4-12 мм

Длина

4–12 м или по требованию заказчика

Конец трубы

1.Плоский конец

2. Срезанный конец

3. Резьба с муфтой и колпачком

Поверхность

Оцинкованный

Стандартный

ASTM A BS500, ASTM A1953, 1387, BS EN 10025 GB / T3091, BS EN10210, GB / T 6728, DIN EN10025

Материал

Q195, Q235, Q345B, 16Mn, St37, St52, St35,10 #, 20 # и т. Д.

MOQ

1 метрическая тонна

Производительность

5000 тонн в месяц

Срок поставки

15-20 дней после получения депозита

Упаковка

1.навалом

2. в связках со стальной полосой, водонепроницаемый снаружи, затем помещенный в контейнер

3. в соответствии с требованиями клиентов

Основной рынок

Ближний Восток, Африка, Северная и Южная Америка, Восточная и Западная Европа,

Южная и Юго-Восточная Азия

Условия оплаты

T / T, L / C, Western Union

Торговые условия

FOB, CIF и CFR

Применение

Стальная конструкция, строительные материалы, стальные строительные леса и т. Д.

Сертификат

ISO и Bureau Veritas

Мы являемся производителем стальных труб, всю необходимую вам продукцию мы можем произвести в соответствии с вашими требованиями. irement строго

Наши преимущества, как показано ниже:

1.Стабильный запас с конкурентоспособной ценой и хорошим качеством

2. Могут быть поставлены специальные размеры

3. Пробный заказ может быть принят.

4. Образцы могут быть предоставлены в соответствии с вашими требованиями

Продукты глубокой обработки

Нашей основной продукцией являются сварные стальные трубы, стальные оцинкованные трубы, бесшовные стальные трубы, спиральная сталь. труба, обсадная труба, труба из нержавеющей стали и так далее. Между тем, мы можем произвести глубокую обработку стальных труб, такую ​​как резьба, заглушка, распыление краски, рифление для труб.

Тестирование продуктов

Наши продукты могут быть упакованы в стальной или водонепроницаемой упаковке. в соответствии с требованиями клиентов.

Сертификаты

стальные трубы стальные оцинкованные, стальные бесшовные трубы стальные оцинкованные, стальные бесшовные трубы стальные оцинкованные труба, обсадная труба, труба из нержавеющей стали и так далее.Между тем, мы можем произвести глубокую обработку стальных труб, такую ​​как резьба, заглушка, распыление краски, рифление для труб.

Наш принцип — «Клиент — это Бог и честность руководства». Мы предоставляем качественные продукты и хорошие услуги нашим внутренним и международным клиентам, чтобы мы могли приносить пользу друг другу.

Приглашаем новых и старых клиентов позвонить нам и посетить нашу компанию.

1.У Вас есть завод?

Да, мы являемся производителем, приглашаем Вас посетить нашу компанию.

2. Можете ли вы прислать нам образец?

Да, образцы могут быть предоставлены.

3.Как насчет срока доставки?

15-20 дней после получения депозита.

4. Какие условия оплаты вы можете принять?

T / T, 100% аккредитив в предъявлении, наличные деньги, Western Union.

,

Комплекты оцинкованной трубы для дымохода Поворотное колено на 90 градусов

Уважаемый покупатель, мы профессиональные производители печей, каминов, дымоходов.

мы можем поставить литые печи, нержавеющие печи, эмалированные печи и т. Д.

Мы также можем разработать дизайн по вашему запросу.

Добро пожаловать на ваш запрос.

Комплекты оцинкованных труб для дымохода Поворотное колено на 90 градусов

Упаковка

Единицы продажи:

3 Размер

02

02 9001

Единицы измерения:

25X30X40 см

Масса брутто одного:

2.0 кг

Тип упаковки:

упаковка с картонной коробкой для одного комплекта, каждая упаковка должна лежать на поддоне.

,

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*

© 2011-2021 Компания "Кондиционеры"
