Дымоход для котла своими руками
0 votes
+
Голос за!
—
Голос против!
Нет ничего проще, чем обустройство автономного отопления посредством твердотопливных или газовых котлов. Однако их не всегда можно установить самостоятельно. Но, чтобы снизить себестоимость работ, вполне доступно сделать монтаж дымохода котла своими руками. Есть свои тонкости при сооружении кирпичного и коаксильного дымоотвода, а также при установке и утеплении дымохода из нержавеющей стали. Каждый метод уже давно продуман до мелочей, поэтому ничего не надо изобретать – проще воспользоваться готовыми советами специалистов.
Оглавление:
- Особенности сооружения дымохода
- Предназначение и устройство дымохода
- Схемы дымоходов для котлов разного типа
- Разновидности дымоходов по типу материалов
- Монтаж коаксильного дымохода
Особенности сооружения дымохода
Не секрет, что всегда ценились грамотные трубочисты, печники и каминных дел мастера.
Установка дымохода для котла – несложный процесс, но важно понимать специфику процесса горения и выведения продуктов распада наружу. Все эти нюансы основаны на элементарных знаниях из области физики. Они продуманы и учтены технологами до мелочей, с одной целью – сделать процесс обогрева жилища наиболее безопасным. Всем известно, что из-за неверной работы или использования задвижки дымохода случаются отравления угарным газом с тяжелыми последствиями.
Внимание: Категорически запрещено 2 источника обогрева выводить в общий дымоход – каминную трубу и от котла, чтобы разница разреженного и плотного воздуха не создавала обратную тягу и вбрасывание дымовых газов!
Производительность котла падает и при малой тяге, и при повышенной. Верхний уровень трубы дымохода должен быть на 20см (и более) выше конька или уровня крыши – для обеспечения нормальной тяги и отсутствия завихрений. Боковые трубы ниже крыши при боковом ветре дают обратную тягу.
Основные правила:
1. Отдельные котельные или вспомогательные помещения, где планируется установка дымоходов для газовых котлов, обязательно должны иметь достаточную тягу и возможность проветривания.
2. Помните, что возможна некоторая утечка опасной газовой смеси при:
- включении отопительной системы и розжиге котлов;
- дозагрузке твердого топлива;
- завершении процесса горения, включая принудительное тушение огня.
Внимание: Незначительная утечка газа неизбежна, и они не несёт угрозы, но при неверном сооружении системы отопления и неверной эксплуатации возможны неприятности из-за утечки газа или скопления СО.
3. Вентиляционное отверстие и дымоход делают на одной стене, чтобы избежать обратной тяги и перепадов давления, возникающего во время порывов ветра. Это снижает КПД и может сквозняком гнать дым обратно в дом.
4. Отдельное помещение для установки котла – идеальный вариант, и если не предусмотрена котельная, можно использовать подвал или небольшой коридор у входа в дом.
5. Глубокий погреб удобен тем, что котел на нижнем уровне способен обеспечить теплоносителю естественную циркуляцию, при этом сводить к минимуму использование насосов. И важно обеспечить работы дымохода для твердотопливных котлов, если бывают перебои с электричеством, особенно у твердотопливного котла. Автоматической системой циркуляции снабжено большинство котлов:
- электрических,
- газовых,
- дизельных котлов.
6. При неправильной работе или отсутствии циркуляции твердотопливный котел может:
- сводить к минимуму эффективность обогрева помещения,
- деформироваться,
- «рвануть»,
- выделять угарный газ.
Совет: Сегодня доступны датчики угарного газа, которые специалисты рекомендуют установить в котельной или смежном помещении. Установите сенсор с громким сигналом, если в семье все крепко спят.
Внимание: По симптомам сложно выявить отравление угарным газом или СО, поскольку не имеет ни цвета, ни запаха, а признаки проявляются постепенно. Это вялость и сонливость, но можно крепко спать и услышать сигнал датчика. Он отличается по плотности от воздуха, поэтому легко переползает в жилые комнаты, но при достаточной вентиляции его вредное воздействие сводится к минимуму.
Предназначение и устройство дымохода
Не столь важно, из чего изготовлена труба дымохода, главное:
- функциональность;
- эффективность работы;
- безопасность;
- надежность;
- долговечность.
Основные проблемы при большом несоответствии дымохода и мощности котла:
- уменьшает КПД системы отопления;
- в помещение проникают дым, СО и другие продукты сгорания;
- есть вероятность, что дымоход перемерзнет при экстремально холодной температуре;
- котел сложнее растопить.
Диаметр дымохода для котла также должен соответствовать тому, чтобы справляться с ежедневной существенной нагрузкой:
- обеспечение достаточной тяги;
- выведение продуктов горения и дымовых газов;
- обеспечения эффективной работы котла, чтобы тепло не вылетало в трубу, в прямом смысле.
Классический дымоход имеет несколько модификаций, например:
- сделан как простая труба из нержавейки или по типу сэндвича с теплоизоляцией;
- асбестоцементная труба или кирпичная кладка.
В системе кирпичного дымохода всегда монтируют ограничитель тяги, который прикрывается при достаточной температуре в доме, чтобы снизить охлаждение.
Совет: Не поленитесь сделать утепленный вариант или сендвич-трубу, который быстро прогревается, обеспечивает устойчивую тягу при розжиге, не перемерзает при низкой температуре и не проводит холод при неработающем котле. Кирпичный дымоход для газового котла применим и в качестве теплоизоляции. Но это оптимально для твердотопливного варианта, хотя и будут дольше прогреваться.
Схемы дымоходов для котлов разного типа
1. У дизельного котла схема имеет несколько вариантов, например, с расширительным баком, и на возвратной трубе – циркуляционный насос, желателен аварийный отвода избытка тепловой энергии с клапанами. Поскольку все твердотопливные котлы чувствительны к хорошей циркуляции, важно это учитывать при ее построении.
Схема подключения дизельного котла:
Для котла рекомендуется выделить отдельную комнату, лучше – примыкающую к дому котельную с утепленными стенами.
Дымоход дизельного котла – вертикальный, без разницы сечения на всем протяжении, из нержавейки, со специальными очистительными каналами для профилактики сажи, с изоляцией из термостойких материалов у стены, примыкающей к нему. Кирпичная кладка для него не годится – выделяемая при горении смесь кислот ее разрушает, разве что в качестве утепления и изоляции трубы из нержавеющей стали.
2. У твердотопливного котла схема предполагается в его инструкции, поскольку их ассортимент довольно обширен, и каждый имеет отличительные особенности. Но у всех разновидностей схема связана с соблюдением противопожарных мер, особенно при близости кровли с дымоходом высоких садовых деревьев или лесного массива. Обязательно поставьте искрогаситель и проходные гильзы. Схема:
3. Схема дымохода для котла газового тоже имеет варианты, но оптимальной считается установка вертикальной нержавеющей трубы. Предполагается емкость для конденсата и обязательное соответствие сечения дымохода и отводного патрубка котла:
Совет: При покупке деталей для любого типа устройства дымоходов для котлов важно иметь необходимый набор:
- переходник для крепления трубы для дымохода к патрубку котла;
- телескопические трубы или равного сечения;
- конические наконечники и отводы;
- тройник с ревизионным отверстием и штуцером для выведения конденсата;
- стеновые крепления (хомуты, кронштейны и пр. ).
).Разновидности дымоходов по типу материалов
1. Нержавеющий дымоход для котла собирают из оцинковки или стальной трубы, и на отечественном строительном рынке эти комплектующие представлены в большом ассортименте. Они наиболее просты для самостоятельной сборки, легко выводятся наружу через крышу, если изначально дымоход не был запланирован при сооружении дома. Но такая конструкция не отличается высокой устойчивостью к повреждениям и агрессивному воздействию внешних факторов. Поэтому рекомендуется дополнительное утепление и защита в виде дополнительной кладки. Идеальный варинат – обустройство по принципу сэндвич-системы с заполнением пространства жаропрочной базальтовой ватой. В помещении, где стоит котел, труба из нержавейки смотрится вполне презентабельно.2. Кирпичные дымоходы для котлов вполне надежны, но предполагают грамотный монтаж отводного патрубка в систему. На сегодня это не самый популярный метод, поскольку считается наиболее архаичными. Нередко мастера старой формации предлагают в сельской местности именно этот метод, как наиболее проверенный, и для твердотопливных котлов он вполне пригоден.
3. Коаксильные дымоходы для котлов относятся к наиболее современным системам, и они лидируют по своему дизайну, практичности и презентабельности. Они имеет специфическую форму и устройство, препятствующие образованию конденсата при работе газового котла. Обратите внимание, в чем разница между коаксиальным дымоходом и обычным.
4. Керамические дымоходы для котлов не так популярны, но они имеют своих почитателей, поскольку используются в домах, крытых керамической черепицей. В строительстве элитных домов используются редко, зато находят своих почитателей среди сторонников экологичного жилья, поскольку:
- просты и надежны;
- легко собираются из нескольких модулей;
- доступны по цене.
5. Самыми диковинными считаются стеклянные дымоходы, которые сделаны из огнеупорного материала, высоконадежны и эстетичны, но достаточно редки на отечественном строительном рынке.
Они долговечны, поскольку не подвержены коррозии, не впитывают влагу и газы, в отличие от других разновидностей.
6. Наряду с керамикой и стеклом используют шамотные дымоходы, изготовленные из огнеупорной шамотной глины. Из нее также делают огнестойкий кирпича, поэтому это вполне приемлемый и для дымоходов под котлы некоторых разновидностей.
Внимание: Иногда, по неграмотности, в дымоход для котла или камина ставят асбестоцементные трубы, которые для этого не предназначены – при перегреве они могут взорваться.
Монтаж коаксильного дымохода
Сделать дымоход для котла своими руками не так сложно, если есть опыт и квалификация каменщика или сварщика. Если требуется сборка модульного дымохода из готовых деталей, достаточно положиться на инструкцию и соответствующее видео.
Монтаж коаксиального дымохода тоже довольно прост.
Стену под дымоход выбирают поближе к котлу, и если он стоит в углу, лучше вывести трубу на ту сторону, которая ведет к высокой части крыши.
Чем ближе от котла до наружной стены, тем меньше расходы на трубу. Вдоль стены важно убрать легковоспламеняющиеся отделочные материалы и предметы, которые могут испортиться при нагревании или привести к пожару.
В климатической зоне с высоким уровнем снежных сугробов дымоход поднимают выше уровня забора воздуха трубы для камеры внутреннего сгорания котла. А небольшой уклон трубы обеспечит отток конденсата самотёком, тогда дымоходу не грозит переувлажнение.
Перед тем как сделать дымоход для котла, подробнее рассмотрим данный вид сборки:
1. Проверьте наличие рабочего инструмента и всех деталей для сборки:
- труба дымоотвода;
- колено дымохода;
- соединительный хомут;
- дымоотводная труба;
- адаптер для стыковки котла и дымохода;
- фланцы;
- декоративные накладки для монтажа к стене.
2. Выбираем то место в стене, куда будет выведена труба – оттуда со стороны улицы должна подниматься дымоход. Если котел удален или стена очень высокая, коаксиальный дымоход удлиняют, но важно правильно сделать сочленение труб дополнительными хомутами или коленами.
3. На завершающем этапе обязательно обработайте все острые края, чтобы избежать возможности мелкого травматизма. Отверстие в стене под дымоход вокруг трубы запенивают и закрывают декоративными накладками на жидкие гвозди или другим удобным способом.
Совет: Если дымоход требуется вывести через крышу, важно точно определить место выхода трубы и аккуратно разобрать кровлю на данном фрагменте. С внутренней стороны вырезают отверстие в крыше и выводят трубу. Важно, чтобы через кровлю проходил цельный фрагмент, без стыков на трубе. Не забудьте об установке козырька для предотвращения скопления осадков в дымоходе.
Дымоход для котла своими руками
0 votes
+
Голос за!
—
Голос против!
Нет ничего проще, чем обустройство автономного отопления посредством твердотопливных или газовых котлов.
Однако их не всегда можно установить самостоятельно. Но, чтобы снизить себестоимость работ, вполне доступно сделать монтаж дымохода котла своими руками. Есть свои тонкости при сооружении кирпичного и коаксильного дымоотвода, а также при установке и утеплении дымохода из нержавеющей стали. Каждый метод уже давно продуман до мелочей, поэтому ничего не надо изобретать – проще воспользоваться готовыми советами специалистов.
Оглавление:
- Особенности сооружения дымохода
- Предназначение и устройство дымохода
- Схемы дымоходов для котлов разного типа
- Разновидности дымоходов по типу материалов
- Монтаж коаксильного дымохода
Особенности сооружения дымохода
Не секрет, что всегда ценились грамотные трубочисты, печники и каминных дел мастера. Известно немало исторических курьезов, связанных с обустройством дымоходов. Например, случай с одной деспотичной барыней, от которой крестьяне хотели избавиться или как-то отомстить, подговорив печника, к которому она обратилась за утеплением усадьбы.
Все знали, что помещица боялась чертей, которыми грозили мучимые ею крестьяне. Смекалистый печник вмонтировал в дымоход бутылки специальной формы, которые выли на ветру при большой тяге. Сударыня по ночам места себе не находила от ужаса, пока окончательно не свихнулась и не утопилась в колодце, спасаясь от «чертей». Чтобы курьезов и неприятностей не случалось в вашем доме, делайте дымоход по всем правилам.
Установка дымохода для котла – несложный процесс, но важно понимать специфику процесса горения и выведения продуктов распада наружу. Все эти нюансы основаны на элементарных знаниях из области физики. Они продуманы и учтены технологами до мелочей, с одной целью – сделать процесс обогрева жилища наиболее безопасным. Всем известно, что из-за неверной работы или использования задвижки дымохода случаются отравления угарным газом с тяжелыми последствиями. Поэтому нельзя игнорировать эти физические законы, и обратиться к рекомендациям специалистов. Особенно это касается оснащения твердотопливного котла, поскольку ему требуется соответствующий дымоход.

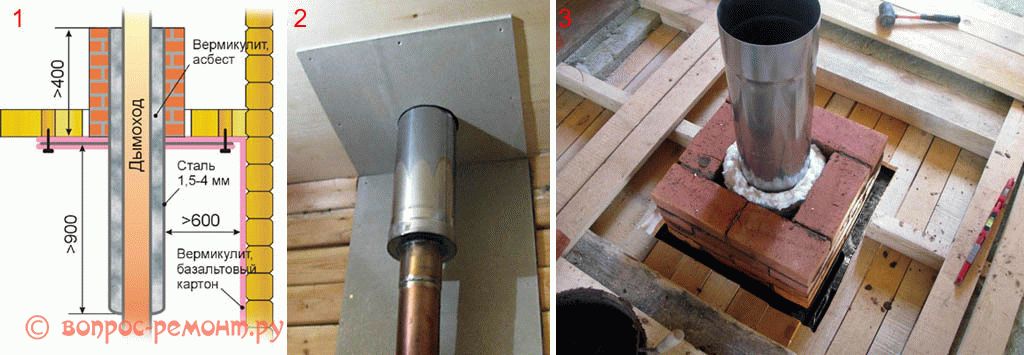

Современные дымоходы для котлов – фото:
Внимание: Категорически запрещено 2 источника обогрева выводить в общий дымоход – каминную трубу и от котла, чтобы разница разреженного и плотного воздуха не создавала обратную тягу и вбрасывание дымовых газов!
Производительность котла падает и при малой тяге, и при повышенной. Верхний уровень трубы дымохода должен быть на 20см (и более) выше конька или уровня крыши – для обеспечения нормальной тяги и отсутствия завихрений. Боковые трубы ниже крыши при боковом ветре дают обратную тягу.
Основные правила:
1. Отдельные котельные или вспомогательные помещения, где планируется установка дымоходов для газовых котлов, обязательно должны иметь достаточную тягу и возможность проветривания.
2. Помните, что возможна некоторая утечка опасной газовой смеси при:
- включении отопительной системы и розжиге котлов;
- дозагрузке твердого топлива;
- завершении процесса горения, включая принудительное тушение огня.
Внимание: Незначительная утечка газа неизбежна, и они не несёт угрозы, но при неверном сооружении системы отопления и неверной эксплуатации возможны неприятности из-за утечки газа или скопления СО.
3. Вентиляционное отверстие и дымоход делают на одной стене, чтобы избежать обратной тяги и перепадов давления, возникающего во время порывов ветра. Это снижает КПД и может сквозняком гнать дым обратно в дом.
4. Отдельное помещение для установки котла – идеальный вариант, и если не предусмотрена котельная, можно использовать подвал или небольшой коридор у входа в дом.
5. Глубокий погреб удобен тем, что котел на нижнем уровне способен обеспечить теплоносителю естественную циркуляцию, при этом сводить к минимуму использование насосов. И важно обеспечить работы дымохода для твердотопливных котлов, если бывают перебои с электричеством, особенно у твердотопливного котла. Автоматической системой циркуляции снабжено большинство котлов:
- электрических,
- газовых,
- дизельных котлов.
6. При неправильной работе или отсутствии циркуляции твердотопливный котел может:
- сводить к минимуму эффективность обогрева помещения,
- деформироваться,
- «рвануть»,
- выделять угарный газ.
Совет: Сегодня доступны датчики угарного газа, которые специалисты рекомендуют установить в котельной или смежном помещении. Установите сенсор с громким сигналом, если в семье все крепко спят.
Внимание: По симптомам сложно выявить отравление угарным газом или СО, поскольку не имеет ни цвета, ни запаха, а признаки проявляются постепенно. Это вялость и сонливость, но можно крепко спать и услышать сигнал датчика. Он отличается по плотности от воздуха, поэтому легко переползает в жилые комнаты, но при достаточной вентиляции его вредное воздействие сводится к минимуму.
Предназначение и устройство дымохода
Не столь важно, из чего изготовлена труба дымохода, главное:
- функциональность;
- эффективность работы;
- безопасность;
- надежность;
- долговечность.
Основные проблемы при большом несоответствии дымохода и мощности котла:
- уменьшает КПД системы отопления;
- в помещение проникают дым, СО и другие продукты сгорания;
- есть вероятность, что дымоход перемерзнет при экстремально холодной температуре;
- котел сложнее растопить.
Диаметр дымохода для котла также должен соответствовать тому, чтобы справляться с ежедневной существенной нагрузкой:
- обеспечение достаточной тяги;
- выведение продуктов горения и дымовых газов;
- обеспечения эффективной работы котла, чтобы тепло не вылетало в трубу, в прямом смысле.

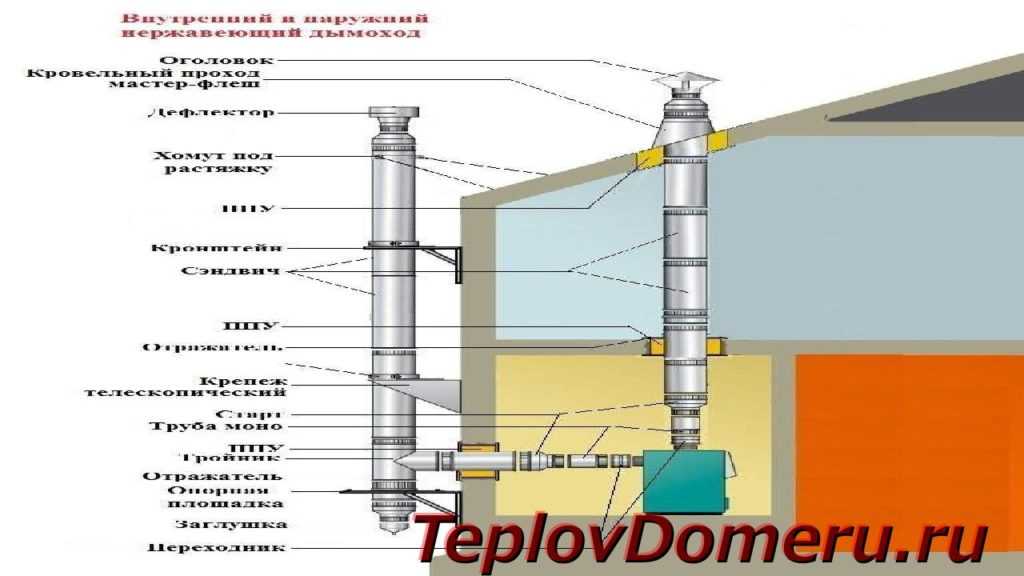

Классический дымоход имеет несколько модификаций, например:
- сделан как простая труба из нержавейки или по типу сэндвича с теплоизоляцией;
- асбестоцементная труба или кирпичная кладка.
В системе кирпичного дымохода всегда монтируют ограничитель тяги, который прикрывается при достаточной температуре в доме, чтобы снизить охлаждение.
Однако его нельзя закрывать полностью, пока идет процесс затухания – может привести к скоплению угарного газа. Ограничитель должен быть не только у печи, но и в дымоходе для котла – ниже места его подключения.
Совет: Не поленитесь сделать утепленный вариант или сендвич-трубу, который быстро прогревается, обеспечивает устойчивую тягу при розжиге, не перемерзает при низкой температуре и не проводит холод при неработающем котле. Кирпичный дымоход для газового котла применим и в качестве теплоизоляции. Но это оптимально для твердотопливного варианта, хотя и будут дольше прогреваться.
Схемы дымоходов для котлов разного типа
1. У дизельного котла схема имеет несколько вариантов, например, с расширительным баком, и на возвратной трубе – циркуляционный насос, желателен аварийный отвода избытка тепловой энергии с клапанами. Поскольку все твердотопливные котлы чувствительны к хорошей циркуляции, важно это учитывать при ее построении.
Схема подключения дизельного котла:
Для котла рекомендуется выделить отдельную комнату, лучше – примыкающую к дому котельную с утепленными стенами.
Дымоход дизельного котла – вертикальный, без разницы сечения на всем протяжении, из нержавейки, со специальными очистительными каналами для профилактики сажи, с изоляцией из термостойких материалов у стены, примыкающей к нему. Кирпичная кладка для него не годится – выделяемая при горении смесь кислот ее разрушает, разве что в качестве утепления и изоляции трубы из нержавеющей стали.
2. У твердотопливного котла схема предполагается в его инструкции, поскольку их ассортимент довольно обширен, и каждый имеет отличительные особенности. Но у всех разновидностей схема связана с соблюдением противопожарных мер, особенно при близости кровли с дымоходом высоких садовых деревьев или лесного массива. Обязательно поставьте искрогаситель и проходные гильзы. Схема:
3. Схема дымохода для котла газового тоже имеет варианты, но оптимальной считается установка вертикальной нержавеющей трубы. Предполагается емкость для конденсата и обязательное соответствие сечения дымохода и отводного патрубка котла:
Совет: При покупке деталей для любого типа устройства дымоходов для котлов важно иметь необходимый набор:
- переходник для крепления трубы для дымохода к патрубку котла;
- телескопические трубы или равного сечения;
- конические наконечники и отводы;
- тройник с ревизионным отверстием и штуцером для выведения конденсата;
- стеновые крепления (хомуты, кронштейны и пр. ).
).Разновидности дымоходов по типу материалов
1. Нержавеющий дымоход для котла собирают из оцинковки или стальной трубы, и на отечественном строительном рынке эти комплектующие представлены в большом ассортименте. Они наиболее просты для самостоятельной сборки, легко выводятся наружу через крышу, если изначально дымоход не был запланирован при сооружении дома. Но такая конструкция не отличается высокой устойчивостью к повреждениям и агрессивному воздействию внешних факторов. Поэтому рекомендуется дополнительное утепление и защита в виде дополнительной кладки. Идеальный варинат – обустройство по принципу сэндвич-системы с заполнением пространства жаропрочной базальтовой ватой. В помещении, где стоит котел, труба из нержавейки смотрится вполне презентабельно.

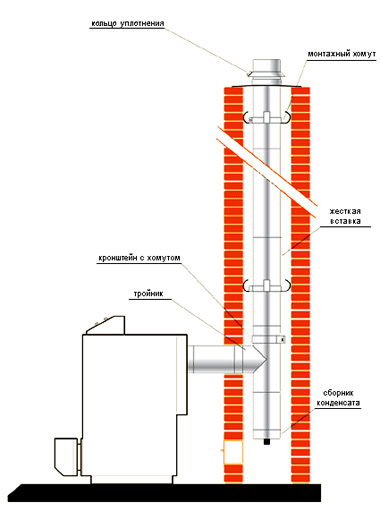

2. Кирпичные дымоходы для котлов вполне надежны, но предполагают грамотный монтаж отводного патрубка в систему. На сегодня это не самый популярный метод, поскольку считается наиболее архаичными. Нередко мастера старой формации предлагают в сельской местности именно этот метод, как наиболее проверенный, и для твердотопливных котлов он вполне пригоден.
Однако для сооружения кирпичного дымохода требуются специальные строительные материалы, знания и навыки, а также достаточно времени на возведение.
3. Коаксильные дымоходы для котлов относятся к наиболее современным системам, и они лидируют по своему дизайну, практичности и презентабельности. Они имеет специфическую форму и устройство, препятствующие образованию конденсата при работе газового котла. Обратите внимание, в чем разница между коаксиальным дымоходом и обычным.
4. Керамические дымоходы для котлов не так популярны, но они имеют своих почитателей, поскольку используются в домах, крытых керамической черепицей. В строительстве элитных домов используются редко, зато находят своих почитателей среди сторонников экологичного жилья, поскольку:
- просты и надежны;
- легко собираются из нескольких модулей;
- доступны по цене.
5. Самыми диковинными считаются стеклянные дымоходы, которые сделаны из огнеупорного материала, высоконадежны и эстетичны, но достаточно редки на отечественном строительном рынке.
Они долговечны, поскольку не подвержены коррозии, не впитывают влагу и газы, в отличие от других разновидностей.
6. Наряду с керамикой и стеклом используют шамотные дымоходы, изготовленные из огнеупорной шамотной глины. Из нее также делают огнестойкий кирпича, поэтому это вполне приемлемый и для дымоходов под котлы некоторых разновидностей.
Внимание: Иногда, по неграмотности, в дымоход для котла или камина ставят асбестоцементные трубы, которые для этого не предназначены – при перегреве они могут взорваться.
Монтаж коаксильного дымохода
Сделать дымоход для котла своими руками не так сложно, если есть опыт и квалификация каменщика или сварщика. Если требуется сборка модульного дымохода из готовых деталей, достаточно положиться на инструкцию и соответствующее видео.
Монтаж коаксиального дымохода тоже довольно прост.
Стену под дымоход выбирают поближе к котлу, и если он стоит в углу, лучше вывести трубу на ту сторону, которая ведет к высокой части крыши.
Чем ближе от котла до наружной стены, тем меньше расходы на трубу. Вдоль стены важно убрать легковоспламеняющиеся отделочные материалы и предметы, которые могут испортиться при нагревании или привести к пожару.
В климатической зоне с высоким уровнем снежных сугробов дымоход поднимают выше уровня забора воздуха трубы для камеры внутреннего сгорания котла. А небольшой уклон трубы обеспечит отток конденсата самотёком, тогда дымоходу не грозит переувлажнение.
Перед тем как сделать дымоход для котла, подробнее рассмотрим данный вид сборки:
1. Проверьте наличие рабочего инструмента и всех деталей для сборки:
- труба дымоотвода;
- колено дымохода;
- соединительный хомут;
- дымоотводная труба;
- адаптер для стыковки котла и дымохода;
- фланцы;
- декоративные накладки для монтажа к стене.
2. Выбираем то место в стене, куда будет выведена труба – оттуда со стороны улицы должна подниматься дымоход. Если котел удален или стена очень высокая, коаксиальный дымоход удлиняют, но важно правильно сделать сочленение труб дополнительными хомутами или коленами.
3. На завершающем этапе обязательно обработайте все острые края, чтобы избежать возможности мелкого травматизма. Отверстие в стене под дымоход вокруг трубы запенивают и закрывают декоративными накладками на жидкие гвозди или другим удобным способом.
Совет: Если дымоход требуется вывести через крышу, важно точно определить место выхода трубы и аккуратно разобрать кровлю на данном фрагменте. С внутренней стороны вырезают отверстие в крыше и выводят трубу. Важно, чтобы через кровлю проходил цельный фрагмент, без стыков на трубе. Не забудьте об установке козырька для предотвращения скопления осадков в дымоходе.
Системы труб PEX для удаленного подключения котла
Что такое труба PEX?
РЕХ — это аббревиатура от «сшитый полиэтилен». Это относительно твердый пластик, который несколько гибок при больших длинах.
Труба PEX очень прочная, с гладкими стенками и обычно может выдерживать температуру жидкости до 180 градусов по Фаренгейту без значительной потери прочности. Большинство труб PEX, предназначенных для отопления, имеют барьер, чрезвычайно устойчивый к проникновению кислорода. PEX идеально подходит для подключения котельных и наружных котлов к удаленным или отдельно стоящим зданиям, так как он не подвержен коррозии и имеет большую длину. Большая неразрезанная длина означает, что под землей PEX можно избежать фитингов, которые могут просочиться под землю. Для подземного захоронения PEX часто упаковывают в водонепроницаемую, гибкую и прочную пластиковую оболочку, заполненную изоляцией. Эти подземные трубы 9Системы 0007 теряют очень мало тепла и при правильной установке прослужат много десятилетий.
Появление наружных дровяных котлов повысило популярность заглубленных систем PEX для удаленных котельных установок. Системы труб PEX для этого применения обычно предварительно изолированы и заключены в водонепроницаемую пластиковую оболочку.
В идеале система труб должна быть закопана ниже линии промерзания, но выше уровня грунтовых вод для достижения наилучших тепловых результатов. Как ни странно, PEX диаметром один дюйм стал товаром широкого потребления, в то время как большие размеры часто очень дороги и / или труднодоступны. Стоимость и доступность определяют решения о покупке, которые часто приводят к тому, что трубы неправильного размера десятилетиями закапываются под землю. В этой статье рассматриваются подземные системы труб из сшитого полиэтилена, особенно ошибочность универсальных трубных систем из сшитого полиэтилена.
Несмотря на то, что использование труб PEX для удаленных и подземных применений стало обычным явлением, трудно найти достоверную информацию о правильном размере труб для адекватного удовлетворения потребностей в отоплении. Заглубленные трубы PEX можно рассматривать как основу системы удаленного отопления. PEX и его установку следует рассматривать как инвестиции в систему отопления.
Обзор изоляции PEX для подземных работ Один из лучших способов обеспечить долгосрочный успех применения PEX под землей — использовать только марки с высококачественной изоляцией.
Очень важно, чтобы ценное тепло от котла не терялось в землю. Некоторые производители указывают значения R (значения изоляции) для своих систем трубопроводов.
Другие производители указывают количество тепла, теряемого на сто футов.
Существует несколько систем изоляции, которые лучше всего подходят для заглубленных систем PEX. Некоторые производители заворачивают PEX в слои пены, как булочку с корицей. Некоторые обернутые пены включают несколько слоев отражающей фольги.
Другие производители используют различные типы наполнителя из твердой пены вокруг PEX. Производители стремятся поддерживать высокие значения R (значения изоляции), сохраняя при этом гибкость системы и снижая затраты. Независимо от системы изоляции важно предотвратить попадание воды на внешний водонепроницаемый барьер с торцов или повреждение кожуха. Вода может быстро разрушить изоляцию. Хорошие бренды будут иметь прочные внешние барьеры и методы профессионального качества для герметизации концов системы труб.
Покупатель, будьте осторожны : Некоторые заявления о высоких значениях R основаны на испытаниях, проведенных с изоляцией в различных областях, таких как деревянные стеновые конструкции, а не трубы. Имейте в виду, что самое высокое значение R для общедоступных пенопластов составляет 6,8 рандов на дюйм для полиизоцианурата. Большинство систем PEX имеют не более 1 дюйма изоляции между трубой PEX и внешним кожухом. Любые рейтинги со значениями R выше 7 требуют тщательного изучения. Рейтинги тепловых потерь на 100 футов не используют общепринятые методы испытаний. Некоторые производители тестируют тепловые потери систем, лежащих на снегу. Другие тестируют при относительно низких скоростях потока. Важно знать, как оценивается каждая система трубопроводов, чтобы провести справедливое сравнение каждой системы.
Почему важен правильный размер труб PEX
Никто никогда не захочет дышать через соломинку для питья. Использование слишком маленьких труб создает аналогичные ограничения потока для котлов.
Чем больше котел, тем больше труба, которая необходима для перемещения тепла. Кроме того, поскольку трубы создают трение для потока, чем длиннее трубы, тем больше ограничение потока. По этим причинам размер трубы должен учитывать как размер котла, так и длину участка.
Правильный размер PEX может стать решающим фактором между холодным и комфортным домом. Труба меньшего размера также может повредить котлы или потребовать слишком больших, энергоемких циркуляционных насосов. Разная мощность котла и тепловая нагрузка требуют разных размеров труб, чтобы обеспечить передачу достаточного количества тепла от котла к зданию.
Небольшой размер трубок можно компенсировать очень большими циркуляционными насосами, но это решение может привести к шуму в трубах, высоким счетам за электроэнергию и преждевременному износу фитингов. В некоторых случаях счета за электроэнергию могут быть на тысячи долларов выше в течение срока службы котла, что превышает первоначальную стоимость высококачественных трубных систем правильного размера.
Экономьте электроэнергию, используя циркуляционные насосы меньшего размера, экономя деньги и уменьшая углеродный след системы отопления.
Выбор правильного размера PEX для каждого задания требует определенных знаний в области нагрева и немного математики. Для достижения наилучших результатов обратитесь к эксперту в уважаемой компании-поставщике.
Tarm Biomass рекомендует устанавливать бытовые котлы на твердом топливе в подвалах или в существующих и кондиционируемых хозяйственных помещениях. Такое расположение снижает потери тепла, поскольку тепло, выходящее из котлов, может распространяться в дом, а не на улицу. Однако размещение котлов в отдельных хозяйственных постройках иногда может иметь больше смысла. Дополнительные постройки могут упростить установку, учитывая требования к пространству и дымоходу. Когда дело доходит до обращения с дровами, котел, расположенный на уровне земли, всегда легче топить.
Если вам нужна помощь в поиске труб PEX, подходящих для вашего применения, мы здесь, чтобы помочь.
Мы специализируемся на различных решениях для дровяных горелок и топливных котлов для всех типов зданий. Свяжитесь с нами сегодня для получения дополнительной информации о наших продуктах и услугах!
Энергетические советы своими руками: теплоизоляция котловой трубы
Энергоэффективность Обустройство дома и строительство своими руками Энергия
Нат М. Зорах 0 Комментарии котел, котельный контур, котлы, комфорт, сделай сам, энергия своими руками, энергетические проекты своими руками, проекты своими руками, энергия, энергоэффективность, энергосбережение, стекловолокно, домашний уют, обустройство дома, ремонт дома, водогрейный котел, гидроник, гидроника, инфракрасный , изоляция трубы котла, утепление, коллектор, минеральная вата, изоляция трубы, обмотка трубы, лучистый барьер, лучистое тепло, уменьшить счет за коммунальные услуги, Ремонт, минеральная вата, роксул, паровой котел, тепловой, тепловой комфорт, водогрейный котел, водяное отопление, зима
Снова зима! Как будто COVID было недостаточно, многим из нас приходится иметь дело со сквозняками в старых домах и ужасающими счетами за электроэнергию.
К счастью, есть несколько способов сэкономить немного денег, которые можно использовать для веселого (N.B. «не ужасного») субботнего дневного проекта.
Парить или не парить? Котлы 101
Прежде всего: почему котлы, а не печи с принудительной подачей воздуха? Вода — гораздо более эффективная среда для распределения тепла, потому что она имеет более высокую тепловую массу , чем воздух. Различные системы отопления более распространены в одних регионах, чем в других, но в целом в середине века в Соединенных Штатах произошел большой переход от котлов к принудительному воздуху. Последнее «лучше» в том смысле, что печи с принудительной подачей воздуха несколько менее занозой в заднице. Они быстрее прогревают помещения. Потому что мы воспринимаем пространство в основном через воздух — на нашей коже, например, в отличие от наших ног, которые обычно носят носки или туфли (мы — босой дом, и я вырос в босом доме, но в носках, конечно) — Нагнетание воздуха — это самый быстрый способ сделать эту, э-э, эмпирическую жидкость воздуха, если хотите, более умеренной.
Это хорошо? Некоторые могут возразить, что да, потому что печи с принудительной вентиляцией, работающие с КПД 96%, намного эффективнее, чем котел с КПД 78%. Это термодинамически верно. На практике здесь присутствует смешанный фактор, заключающийся в высоком проценте потерь тепла в любом здании на сквозняки, которые делают принудительную вентиляцию менее эффективной, БТЕ на БТЕ, чем водяное тепло, использующее кондуктивный и радиационный теплообмен. (Но это, как говорится, целая «червячка»). Однако в целом я придерживаюсь принципа, что если что-то не сломано, не чини его. Во-вторых, замена котла на принудительный воздух означает нарезание вашего дома квадратными, инвазивными воздуховодами. Это можно сделать элегантно. Но знаете, что тоже можно сделать элегантно? Бесканальные системы. (Микрофон упал!).
Капитальный ремонт дома: без газа, а вдруг мечта?
Пар против горячей воды
В любом случае, котлы бывают двух основных видов – паровые и водогрейные.
Вы узнаете водогрейные котлы, потому что системы имеют коллектор и петли, в каждой из которых есть небольшой насос. Также потому, что радиаторы имеют «вход» и «выход». Паровые радиаторы имеют только один «порт». С паром вода закипает и расширяется, даже при относительно низком давлении заполняя всю систему. (Существуют более малоизвестные системы, такие как водяные комбинированные системы с принудительной подачей воздуха, в которых котел подает как горячую воду, так и отопление через воздухообменник, что менее важно для наших целей). Если у вас нет котла, вы все равно можете утеплить воздуховоды, но это имеет смысл только в том случае, если воздуховоды проходят через некондиционируемое (неотапливаемое или неохлаждаемое) помещение.
Я скажу вам, что в этом проекте я использовал несколько различных типов изоляции труб, и все они работали по-разному. Гибкая изоляция, или технический термин «smooshy», изготавливается из нескольких различных материалов. Я включаю ссылки, чтобы вы знали, что это такое, и на случай, если вы по какой-то причине не можете делать покупки в местном хозяйственном магазине, но, пожалуйста, ради всего святого, магазин местный по возможности .
Перечень материалов
- Стекловолоконная трубная обертка : обычно вы узнаете ее по розовому или желтому цвету. (5,15 доллара на Amazon, обычно дешевле в местном хозяйственном магазине — я заплатил около 3,67 доллара за рулон). В идеале у вас должно быть как минимум два слоя этого. Трубы могут быть теплыми на ощупь, но вы хотите снизить температуру окружающей среды вокруг труб с 192°F (почти кипения, 87°C) до, скажем, около 70-80°F (21-29°C).°С).
- Rockwool/roxul/минеральная вата (если не стекловолокно) : Это похоже на кузен стекловолокна из Новой Англии, который я предпочитаю с одной оговоркой. С ним несколько сложнее работать – из-за того, что он плотнее, его немного сложнее разгладить или согнуть. Это лучшее соотношение цены и качества, если говорить о долларах за r-значение — вам просто нужно придумать, как плотно обернуть его вокруг труб.
- Лучистые барьеры (66,89 долларов на Amazon, 33 цента за квадратный фут, сопоставимая цена в вашем местном хозяйственном магазине, если они его продают). Это рулоны светоотражающей пузырчатой пленки. Вы знаете, одеяла, которые носят астронавты, или что-то в этом роде. Честно говоря, их немного сложно установить, как описано на упаковке с диковинными значениями R. Идея состоит в том, чтобы отражать тепло, но для этого требуется слой воздуха. Сами по себе они обеспечивают минимальную изоляционную способность. Тем не менее, их удобно использовать в качестве верхнего слоя для стекловолокна, чтобы навсегда заключить в капсулу трубы под ним.
- Нож, бритва или ножницы . Они дешевы, и всегда хорошо иметь миллиард под рукой. Только не пользуйтесь ножницами для ткани вашего соседа по комнате.
- Nashua FlexFix или аналогичный (6,33–9,81 долл. США на Amazon, намного дешевле в местном магазине). Вам нужен действительно тонкий материал, предназначенный для воздуховодов, а не «клейкая лента» с липким клеем.
Это рулоны светоотражающей пузырчатой пленки. Вы знаете, одеяла, которые носят астронавты, или что-то в этом роде. Честно говоря, их немного сложно установить, как описано на упаковке с диковинными значениями R. Идея состоит в том, чтобы отражать тепло, но для этого требуется слой воздуха. Сами по себе они обеспечивают минимальную изоляционную способность. Тем не менее, их удобно использовать в качестве верхнего слоя для стекловолокна, чтобы навсегда заключить в капсулу трубы под ним.Неподходящие материалы
- Полиэтиленовая пена : Вы можете знать это как материал, используемый для изготовления лапши для бассейна. В своей черной трубчатой форме он используется в качестве изоляции для труб – на холодная вода . Температура плавления полиэтилена — или, по крайней мере, точка деформации — находится в диапазоне 200 с лишним градусов по Фаренгейту.
- Синтетические каучуки : Вы не хотите их использовать, так как они также начинают размягчаться и плавиться в диапазоне 200 с лишним градусов по Фаренгейту. Синтетические каучуки, ищите такие слова, как «бутил», «стирол» или «нитрил». Бутиловые прокладки используются в различных областях строительства и часто продаются в виде обертки для труб, но они не подходят для труб котлов из-за проблем с температурой.
- Перед тем, как положить что-либо рядом с дымоходом, убедитесь, что вы знаете, что делаете . У нас есть двустенная дымоходная труба в облицованном дымоходе. Это не нагревается выше пары сотен градусов, поэтому минеральная вата является подходящим материалом, поскольку она может выдерживать тысячи градусов тепла. Я бы не стал использовать стекловолокно, потому что я параноик по поводу химических связующих в нем, но технически стекловолокно также рассчитано на высокие температуры. Неизолированная дымоходная труба может быть на несколько сотен градусов. Ни при каких обстоятельствах не кладите синтетический каучук, пластик или бумагу вблизи дымохода .
В своей черной трубчатой форме он используется в качестве изоляции для труб – на холодная вода . Температура плавления полиэтилена — или, по крайней мере, точка деформации — находится в диапазоне 200 с лишним градусов по Фаренгейту.
Я бы не стал использовать стекловолокно, потому что я параноик по поводу химических связующих в нем, но технически стекловолокно также рассчитано на высокие температуры. Неизолированная дымоходная труба может быть на несколько сотен градусов. Ни при каких обстоятельствах не кладите синтетический каучук, пластик или бумагу вблизи дымохода .Безопасность превыше всего!
Во-первых, убедитесь, что вы работаете с асбестом. Асбестовая изоляция труб использовалась на трубах горячего водоснабжения в течение многих лет.
Потенциальную асбестовую изоляцию труб определяют по наличию крупных белых кусочков вокруг труб, иногда завернутых в белую оттягивающую ткань. Хотя можно оставить его нетронутым, асбест, как спящий дракон, опасен, если его потревожить. Во многих юрисдикциях запрещено разбивать асбест в одиночку. Но если вы это сделаете, вы должны носить маску P100, полную защиту кожи и полный набор других средств защиты (отрицательное давление и т. д.).
А как твоя новая изоляция? Всегда надевайте какую-либо маску при работе со стекловолокном. Не хотите получить, знаете ли, пневмоноультрамикроскопический силиковулканокониоз , что ли. А если серьезно, то при разрыве или разрезе стекловолокно выделяет очень мелкие частицы. Конечно, они не так опасны, как асбест, но вдыхать их точно не стоит. Стекловолокно также содержит связующие вещества, которые могут выделять стирол или формальдегид мочевины , оба из которых являются канцерогенными и токсичными. Если вы сомневаетесь, позвоните производителю и спросите, какие неприятные мелочи добавлены в его продукт!
Защита кожи
Стекловолокно очень, очень зудит.
Стекловолокно «без зуда» — это отраслевая ложь, такая же, как и другая отраслевая ложь — «легкая очистка водой с мылом», например, маркировка на банке шеллака Zinsser, которую вы в прошлом пытались оттереть с ногтей. месяц. Не беспокойтесь — просто наденьте перчатки. Одноразовые резиновые или пластиковые перчатки достаточно просты, но подойдет и большинство нитриловых, кевларовых (защитных от порезов) или других рабочих перчаток. Стекловолокно также может испачкать всю вашу одежду, поэтому не забудьте постирать ее после того, как закончите! Минеральная вата тоже может создать беспорядок, но она не вызывает такого зуда.
И последнее, но не менее важное: очистите окружающее пространство, желательно с помощью пылесоса HEPA.
