Как сделать трубогиб для профильной трубы своими руками, видео, фото, чертежи

Нередко случается, что для выполнения некоторых работ в доме или на приусадебном участке может понадобиться согнуть профильную трубу. Есть два варианта решения этой задачи. Первый – покупка трубогиба в строительном магазине. Второй – сделать приспособление своими руками. Вам понадобятся чертежи, а также инструкции с фото и видео.

Содержание

Назначение

Трубогиб имеет очень широкий спектр применения. Кованые конструкции, ограждения, решетки, мебель на приусадебном участке – все можно без труда сделать при помощи этого несложного устройства. Он не сплющивает и не заламывает материал. А для монтажных работ, связанных с водоснабжением, отоплением или газификацией, трубогиб – настоящая находка. Он бывает с электроприводом и ручного типа. Стоит отметить, что последнего варианта вполне достаточно для выполнения задач бытового назначения.

Конструкция

В настоящее время не составляет особого труда приобрести трубогиб в специализированных строительных магазинах. Производители позаботились об этом. Существует несколько разновидностей трубогибов в зависимости от их назначения.

Трубогиб ручной гидравлический

Если вы планируете работать с профилями небольшого диаметра, то лучше выбрать устройство с ручным приводом. Для работы же с материалами больших размеров подойдет гидравлический трубогиб. В свою очередь, все приспособления можно разделить на стационарные и мобильные.

Если в процессе работы вам потребуется точно вымерить угол и радиус будущей заготовки, то стоит обратить внимание на электромеханическое устройство. Его преимущество состоит в том, что заготовка в процессе обработки не ощущает внутреннюю деформацию.

Что касается разновидностей этого приспособления, то их классифицируют следующим образом:

Арбалетные.
Сегментные.
Пружинные.

Пружинное устройство ручного типа обычно используют для работы с полимерными трубами. Изгиб осуществляется посредством сдавливания пружин. В сегментных приспособлениях – путем растягивания трубы.

Электромеханический трубогиб профильной трубы

Изготовление трубогиба своими руками: 3 популярных способа

Трубогиб – полезный и нужный в хозяйстве инструмент. Особенно если вы являетесь владельцем частного дома. Он поможет в обработке заготовок для тепличных конструкций, монтажа трубопровода или водоснабжения и пр.

Проще всего, конечно, будет приобрести его в магазине, но стоимость его нельзя назвать дешевой. Поэтому самым простым и экономичным вариантом станет изготовление устройства своими руками. Можно выделить три основных способа изготовления трубогиба в домашних условиях.

Вариант №1. Простой способ. Вам потребуется изготовить полукруг из небольшого куска дерева.

Из несколько прочных досок выпилить полусферу по необходимому шаблону.

Совет. Предпочтительнее выпиливать доски с уклоном к основанию.

Получившиеся заготовки зафиксировать на устойчивой основе. Для этого вполне подойдет стена либо стол. Важно, чтобы доски были шире параметров трубы. Это делают для того, чтобы она не выскочила из шаблона.
На другом конце полукруга крепится упор. Труба должна полностью входить по габаритам между шаблоном и деревянным упором.

Конструкция трубогиба

Трубогиб готов к работе. Но как им пользоваться?

Разместите трубу в центре между упорным брусом и шаблоном.
Давите на противоположный край пока не получите желаемого угла изгиба конструкции.

Внимание! Этот вариант прекрасно подойдет для работы с такими металлами, как алюминий и сталь. Если вы работаете с трубами различного диаметра, то есть смысл изготовить несколько шаблонов.

Вариант №2. Несложный и экономичный способ.

Приобретите в магазине обычные крючки из металла. Важно, чтобы они отличались большой прочностью.
Зафиксируйте их на крепкой основе таким образом, чтобы расстояние между ними не превышало 50 мм.
Должен получиться полукруг.

Из чего состоит трубогиб

Принцип работы этого трубогиба схож с вышеуказанным вариантом. На конце полукруга нужно закрепить упор. Это устройство универсально, т. к. позволяет выполнять работы с материалами различных диаметров.

Вариант №3. Более сложное устройство в изготовлении – трубогиб профильной трубы, посредством которого вы сможете изогнуть изделие на все 360 градусов. Он абсолютно не уступает гидравлическому аналогу.

Принцип его работы состоит в том, что цилиндр и ролики выполняют загиб материала. Цилиндр должен постоянно свободно двигаться. Именно благодаря ему возможно изменить угол требуемого изгиба. Чтобы сделать такой трубогиб самостоятельно вам понадобится:

Пластины из стали толщиной от 0,5 до 1 см и длиной около 0,3 м — 2 шт.
Уголки из стали 50 х 50 мм – 4 шт.

Также вам потребуется деревянный шаблон. Используйте доски толщиной не более 30 мм. Изготовление деревянного шаблона аналогично предыдущим вариантам.

Профильная труба в трубогибе

На основании зафиксируйте уголки, длина которых до 0,3 м.
Сверху приварите оставшуюся пластину из стали.
Просверлите в ней отверстие с диаметром немного больше, чем у винта, который будет устанавливаться в него.

Внимание! Предназначение винта – опора заготовки, которая будет обрабатываться.

К той пластине, которая находится сверху, прикрепите уголки, направленные внутрь конструкции.
Трубогиб готов. Вы сможете изменить угол изгиба практически любой профильной трубы.

Благодаря этим трем несложным вариантам изготовления трубогибов, можно значительно сэкономить деньги и время на проведении монтажных работ. Материалы и инструменты, которые понадобятся в процессе изготовления, есть у любого хозяина. Какой именно трубогиб сделать своими руками зависит от ваших возможностей и потребностей.

Самодельный трубогиб: видео

Трубогиб своими руками: фото

Ротационный гибочный станок без оправки (гибка трубы до 3 дюймов) — Quantum Machinery Group

← Вернуться к Ротационные гибочные станки

распродажа

Цена продажи: 34 683,00 долларов США Первоначальная цена: 41 642,00 долларов США

Готовы разместить заказ или у вас есть вопросы?

Позвоните нам по телефону (704) 703-9400

Цена: $34 683 010 220 В / 1 фаза / 60 Гц

480 В / 3 фазы / 90 Гц

Новое поколение бездорновых гибочных станков Nargesa CC90 может изгибать полые профили под углом до 180º, обеспечивая наилучшие результаты гибки на современном рынке. Оснащен сенсорным экраном, обеспечивающим взаимодействие пользователя со стандартными функциями, предлагаемыми с использованием новейшей технологии 4.0. Элегантный внешний вид, универсальность и более высокая скорость гибки также позволяют нам иметь одну из лучших машин, предлагаемых в нашей отрасли. Материалы могут быть круглыми, овальными, квадратными, прямоугольными и изготовлены из различных металлов, таких как сталь, алюминий, нержавеющая сталь, медь…

Вся продукция Nargesa производится на наших предприятиях в Испании. Гидравлические и электрические компоненты полностью стандартны и от лучших ведущих европейских торговых марок, которые имеют техническую поддержку по всему миру: Rexroth, Bosch, Roquet, Schneider Electric, LG, Telemecanique, Pizzato и т.д…

IN ЗАПАС! ДОБАВИТЬ В КОРЗИНУ

Изгиб CC60:

Мин. Радиус кривизны: В 3 раза больше диаметра трубы
Автоматическая скорость вращения: 0,75 до 2,2 об/мин.
Направление изгиба: Влево и вправо
Размеры станка: 47,25″Д x 27,5″Ш x 52,1″В

Приблизительный вес машины: 1985 фунтов

Гарантия производителя: 3 года на все дефектные детали
(выполняется Quantum Machinery Group.)

Макс. Размер круглой стальной трубы S275: 3 дюйма, сортамент 40
или 3 дюйма, газ x 0,230 дюйма (6 мм) или 3,5 дюйма, наружный диаметр. (наружный диаметр 88,9 мм)
Макс. Размер трубы из нержавеющей стали 304/316: 3,50″ Н.Д. x 0,160″ Толщина
или 88,9 мм Н.Д. x 4 мм Толщина
Макс. Размер на квадратной трубе: 2,3″ x 2,3″ x 0,160″ толщиной
или толщиной 60 мм x 60 мм x 4 мм
Макс. размер на алюминиевой трубе: 3,5″ Н.Д. х 0,39″ Толщина
или 88,9 мм Н. Д. x 10 мм Толщина
Макс. радиус кривизны: 13,60″ (346 мм) > Повторение на кривой +/- 0,1 градуса

901 26

Характеристики и характеристики CC90:

Nargesa 4.0 Technology
Сохраняет до 10 000 программ.
Боковые полки для хранения инструментов.
Педаль безопасности справа и слева.
Быстрая смена матрицы: максимум 60 секунд.
Автоматическая и программируемая коррекция обратного пружинения.
Размеры могут быть запрограммированы в дюймах или миллиметрах.
Два направления изгиба, правое или левое для более легкого изгиба.
Можно запрограммировать до 50 различных углов на одном и том же изделии.
Поворотная система с автоматической разблокировкой для облегчения удаления материала.
Все гибочные матрицы изготовлены из закаленной стали для увеличения срока службы инструмента.
Система ЧПУ с 7-дюймовым сенсорным экраном с более чем 20 различными языками.
Опорный кронштейн стойки инструмента для усиления труб диаметром более 1,5 дюйма (40 мм) в комплекте. 6

Прочность и скорость
Вес машины по сравнению с машинами других марок дает представление о ее конструкции. Некоторые из наших устройств почти в два раза тяжелее, чем у конкурентов. Это не самодельные машины; это трубогибы, которые могут работать 24 часа в сутки. Изготовлен из прочных материалов, закаленных в местах, подверженных износу, и приводится в действие планетарной передачей с косозубой шестерней. Также следует учитывать скорость вращения. Он может достигать 4,5 об/мин для более агрессивного производства; во многих случаях более чем в два раза больше по сравнению с аналогичными машинами на современном рынке.

4. 0 Технология
Преимущества наличия этой технологии в машине безграничны, поэтому мы упомянем только самые важные. Всякий раз, когда клиент соглашается, производитель может удаленно подключаться к своей машине, чтобы выполнять любые обновления программного обеспечения совершенно бесплатно и обнаруживать любые аномалии в машине без необходимости выезжать на место установки машины. Клиенты уведомляются о необходимости проведения профилактического обслуживания машины наряду со многими другими полезными функциями.

Толщина изгиба и отделка
Большинство трубогибочных станков могут сгибать только очень толстостенные трубы с минимальной толщиной 10% от нормально рассчитанного диаметра трубы. Например, хороший изгиб трубы диаметром 40 мм обычно гарантируется при толщине стенки 0,13 дюйма / 3,5 мм или 0,15 дюйма / 4 мм. Оригинальная контрформа, разработанная Nargesa, гарантирует хорошую отделку даже тонкостенной трубы. Минимальная толщина трубы диаметром 1,5 дюйма / 40 мм может составлять 0,060 дюйма / 1,5 мм или 0,080 дюйма / 2 мм. Это значительно снижает стоимость сырья.

Головка со смещением и изгиб в двух направлениях
Конструкция головки со смещением позволяет выполнять сложные изгибы, когда труба проходит под головкой. Изгиб трубы ниже головки невозможен для некоторых моделей трубогибов. Совершенно новые гибочные станки CC60 и CC90 могут изгибаться вправо и влево без необходимости вращения матрицы, что означает, что можно согнуть любую деталь, независимо от ее сложности.

Повышенная энергоэффективность
Угловой гибочный станок CC60 может быть подключен к однофазному напряжению 110 В или 220 В, поэтому при необходимости его можно взять с собой на рабочее место и подключить к простой розетке. Потребление на рабочий ход машины было значительно снижено для экономии энергии. Всего 1,1 кВт с рабочим ходом до 2,37 дюйма / 60,3 мм.

Смазка для изгиба 8 (в комплекте)
При покупке трубогиба с ЧПУ CC60 вы получите 400-миллилитровую бутылку специальной смазки для гибки: для улучшения внешнего вида изгиба, предотвращения шероховатости и внутреннего гофрирования и уменьшения износа ответной части умереть. Смазывает, чтобы уменьшить трение. Предотвращает и растворяет коррозию. Полирует и защищает
Панель управления ESA S625 серии CC
Управление трубогибами Nargesa осуществляется с помощью очень интуитивно понятного и простого в использовании цветного сенсорного экрана с диагональю 7 дюймов, оснащенного новейшей технологией 4.0. Просто введите размеры трубы, толщину, угол изгиба или изгибов и выберите матрицу из библиотеки, а система управления автоматически запрограммирует остальные параметры; коррекция упругого восстановления (отпружинивание), рекомендуемая скорость вращения, необходима ли опора для инструмента или нет, и возможна ли предполагаемая кривая . .. Все это может быть изменено конечным пользователем в зависимости от его собственных потребностей. Вот некоторые из наиболее важных особенностей этой системы управления.
Инструмент для труб сортамента 40 (3/8”- 1-1/4”)
Основной ролик: изготовлен из высокопрочной стали, подвергнутой термической закалке нитроцементацией до твердости 50-54 HRC; эта роликовая направляющая идеально адаптируется к трубе для достижения отличных результатов.
Counter-Shape: , разработанный отделом исследований и разработок Nargesa, снижает трение и обеспечивает оптимальное изгибание. Он изготовлен из высокопрочного алюминиево-бронзового сплава и механизирован в 3D.
Зажим с застежкой: для надежной фиксации материала в процессе гибки.
CC90 2-осевая позиционирующая каретка
(REF: 140-17-01-50000)
Калибр CC90 позволяет изготавливать серийные детали намного быстрее, точнее и повторно.
- Регулируемое продольное позиционирование в 6 положениях
- Угловой поворот головки каждые 5 градусов
- Пластина с четырьмя зажимами, регулируемая для круглой и квадратной трубы
- Продольное перемещение с высокоточными линейными направляющими
- Автоматическая система предотвращения столкновений
- Простота обработки и подготовки сложных деталей.
Тележка (0)
Трубогиб для профильной трубы своими руками: инструкция по сборке
Профильные трубы используются в качестве материала не меньше, чем круглые трубы. Выполняя монтажные работы с ними, вам также приходится резать, гнуть, точить, варить. Без такого оборудования никак не обойтись.
Не всегда есть возможность купить готовые приспособления для слесарных и сантехнических работ, зачастую оборудование приходится делать самому. Например, сделать трубогиб из профильной трубы своими руками под силу каждому. Предлагаем ознакомиться с тремя самыми популярными вариантами и с технологией их возведения.
Содержание статьи:
- Как согнуть профильную трубу без специального инструмента?
- Лучшие варианты самодельных трубогибов для профиля
  - Конструкция №1 — трубогиб ручной
  - Конструкция №2 — Мощное механизированное устройство
  - Конструкция №3 — трубогиб гидравлический
- Инструкция к трубогибу
- Полезные советы для «первопроходцев»
- Выводы и полезное видео по тема
Как согнуть профильную трубу без специального инструмента?
Использование специального инструмента, позволяющего легко и просто сгибать трубы, в том числе и профильные, уже можно считать сантехнической традицией. Между тем за все время слесарной практики был придуман целый ряд простых способов получения загибов без использования специального инструмента.
Смотри — может трубогиб вообще не надо строить. Правда, следует сказать, что такой подход не всегда готов полностью удовлетворить потребности в изгибе. Особенно, если вы хотите согнуть профильную трубу сразу в нескольких местах и под разными радиусами.
Качественно и красиво согнуть профильную трубу проще всего с помощью специальных приспособлений — трубогибов. Но в некоторых случаях вполне можно согнуть профильные трубы самостоятельно
Простейшие кустарные способы, помогающие сделать один-два сгиба, без использования какого-либо оборудования:
- заполнение внутренней полости трубы песком;
- заполнение внутренней полости трубы водой с последующим замораживанием;
- применение самодельной оправки;
- обрезка стенки профиля по внутреннему радиусу.
При необходимости гибки профильной трубы в одной, максимум двух точках, удаленных друг от друга, вполне целесообразно применить простые приемы:
1. Заполнить внутреннюю область профильной трубы мелким р. песок.
2. Плотно закройте концевые части.
3. Согните профиль руками по шаблону в нужных местах.
Аналогично проводятся работы с трубой, заполненной водой. Но в этом варианте вода должна быть заморожена. Не всегда условия работы позволяют выполнить эту процедуру.
Чтобы согнуть трубу без деформации и по заданному радиусу, достаточно заполнить ее внутреннюю часть обычным речным песком. Этот метод применим для работы с тонкостенными трубами.
Еще один аналогичный способ – использование оправки – стальной пружины чуть меньше внутреннего диаметра самой трубы. Внутрь помещается пружина, после чего выполняется изгиб.
Таким образом, вы можете вручную сгибать тонкостенные трубы. Для профильных изделий с более мощной комплектацией эти способы не подходят.
Профильная толстостенная труба легко гнется методом «нарезки». В качестве инструмента можно взять ножовку по металлу или циркулярную пилу. На гнутой трубе свариваются стыки секций
Толстостенные мощные профили могут быть согнуты в одной или двух точках простым способом технологических подрезов. Технология предполагает резку небольших участков стенки трубы по внутреннему радиусу (например, болгаркой).
Затем профиль сгибают до соединения стыков границ сделанных подрезов. Места примыкания границ подрезов завариваются с помощью электросварки.
Фотогалерея
Фото
Наличие в арсенале умелого мастера трубогиба позволит сделать массу полезных дел по обустройству дачи, квартиры и загородного дома
Гнутый профиль успешно применяется при изготовлении всевозможных садовых скамеек и кресел-качалок
Гнутый металлический профиль легко выдерживает вес отдыхающих и служит перилами
Каркас из гнутой профильной трубы в паре с поликарбонатом позволит соорудить отличный навес для входной группы
Отличные фермы для сборки крыши уютной беседки выходят из гнутого профиля
Металлический профиль гнутый аркой лучший вариант для конструкции садовой мебели. Стоит недорого, выглядит отлично, после окрашивания «равнодушна» к осадкам
С помощью ферм из гнутой профильной трубы можно быстро и без проблем построить навес для машины на участке
Домашние мастера, умеющие гнуть профильные трубы и сваривать, смогут сделать настоящий шедевр — качели с навесом и изысканным декором
Дачная скамейка из гнутого профиля
Кресло-качалка с полозьями из гнутой трубы
Перила и ножки из гнутого профиля
Навес при входе
Уютная беседка с закругленной крышей
Садовая мебель для дачи
Обустройство стоянки для автомобиля
Изысканные дачные качели
Лучшие варианты самодельных трубогибов для профиля
Специальные инструменты — трубогибы — дают больше возможностей для операций гибки. Работа с трубогибом практически не ограничивает потребности конструкторов, использующих в своей работе профильные трубы.
Похоже на одну из многих моделей ручных трубогибов. Инструмент значительно облегчает гибку и позволяет обрабатывать армированные профильные трубы
Можно гнуть изделия разных размеров, но с учетом всевозможных технических характеристик. Разнообразие модельного ряда трубогибов профильных труб позволяет выполнять работы любой сложности.
Конструкция №1 — трубогиб ручной
В целом конструкция инструмента достаточно проста, а значит доступна для исполнения неподготовленному человеку. Они самостоятельно изготавливают не только малогабаритные мобильные конструкции ручного действия, но и стационарные системы, оснащенные электроприводом.
Для частного использования более актуальны ручные модели. К тому же изготовление ручных устройств несколько дешевле.
Небольшое количество комплектующих, входящих в конструкцию трубогиба для профиля, позволяет собирать такие приспособления самостоятельно. Большинство деталей можно взять от любого старого оборудования

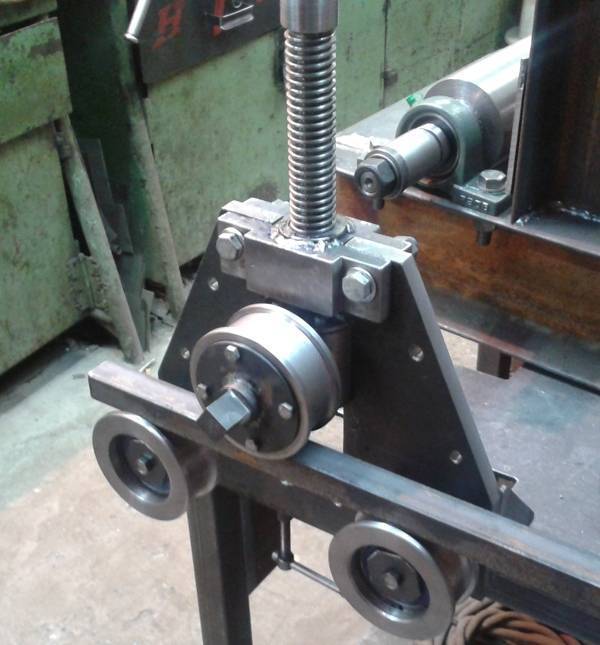

Одна из распространенных схем ручного приспособления, пригодного для изготовления трубогиба, собирается из следующих компонентов:
- опорные катки;
- упорный ролик;
- детали шасси;
- регулировочный винт;
- ручка подачи.
Инструмент работает по принципу прокатного механизма, как и львиная доля других самодельных конструкций. Все детали выполнены из металла, включая опорные и упорные ролики. При этом часть комплектующих (те же ролики) можно сделать из других материалов. Например, есть самодельные конструкции с роликами из дерева.
Материал рабочих органов является показателем, определяющим, с какими трубами (по толщине стенки и твердости металла) может работать трубогиб.
Конструкция №2 — Мощное механизированное устройство
Ряд самодельных конструкций не ограничивается только ручным инструментом. Ремесленники создают изделия, достойные сравнения с промышленным оборудованием. Детали для таких систем легко найти среди хлама технических предприятий или купить задешево на рынке.

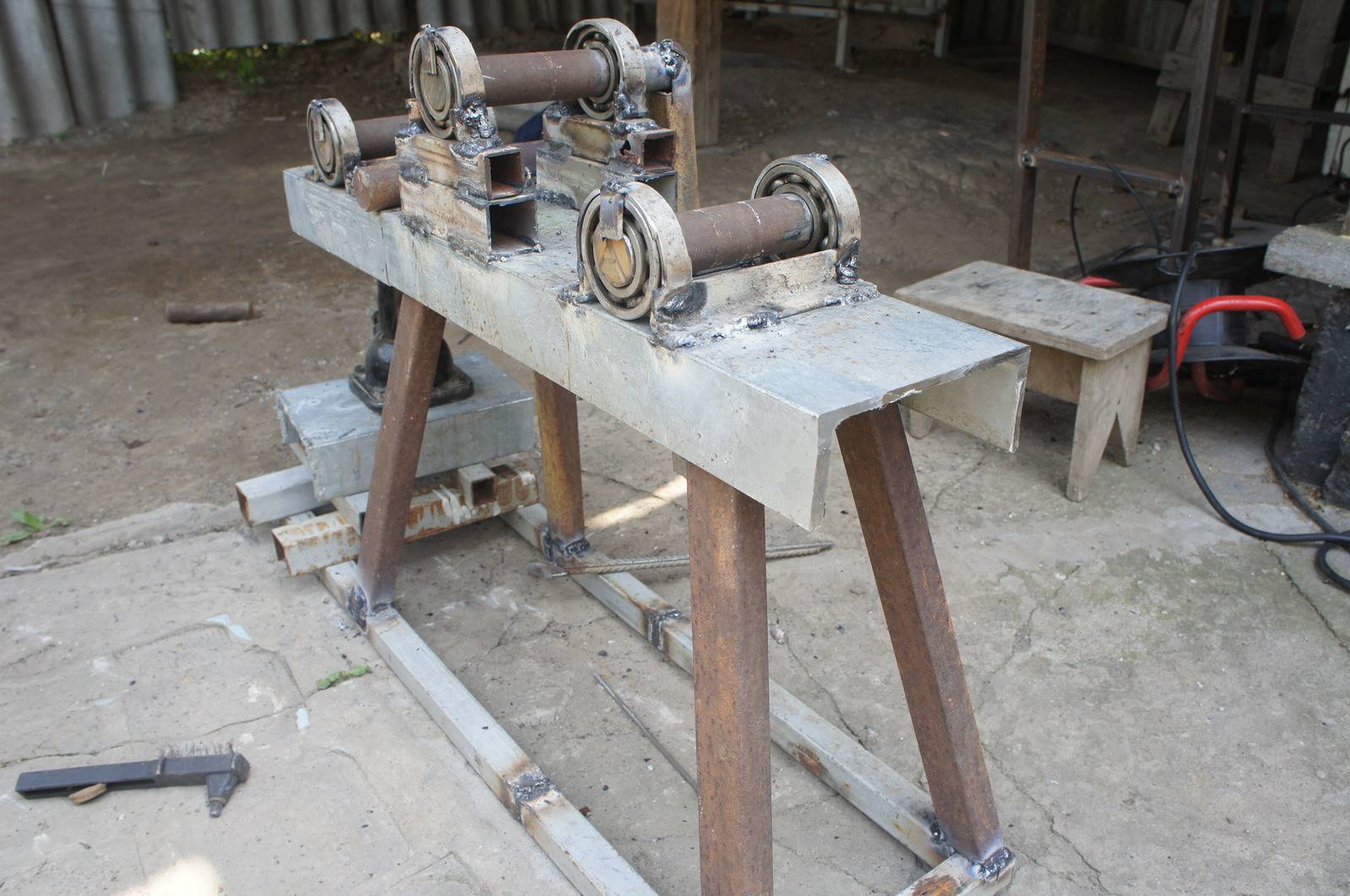

Мощный механизированный трубогиб своими руками. В качестве комплектующих брались детали от технических машин различного назначения. Машина работает от электричества
Трубогибы усиленные профильных труб оснащены электроприводом. На таких «станках» без труда гнутся профили разного сечения, имеющие толщину стенок в несколько миллиметров.
На картинке выше пример схемы мощного трубогиба, конструкция которого содержит:
- рама, сваренная из швеллеров;
- два металлических прокатных ролика;
- шестерня трехступенчатая;
- металлическая цепь;
- и электродвигатель с механизмом ременной передачи.
Ролики качения установлены на опорных подшипниковых узлах. Они получают крутящий момент через металлические шестерни, соединенные металлической цепью.
Цепной привод получает основной крутящий момент от редуктора, который, в свою очередь, приводится во вращение валом двигателя. Валы электродвигателя и редуктора через шкивы объединены ремнем.
Процесс гибки толстостенной профильной трубы на промышленном станке. В качестве привода используется электродвигатель. Радиус изгиба регулируется вручную винтом
Редуктор в схеме машины играет значительную роль — высокий крутящий момент вала двигателя сводится к малому крутящему моменту, передаваемому на шестерни опорных роликов. Поэтому нет необходимости устанавливать на устройство двигатель с малыми оборотами. Здесь подойдет электродвигатель со стандартной конфигурацией 960-1500 об/мин.
Все детали конструкции смонтированы на металлическом каркасе из швеллерных обрезков. Крепление деталей к раме осуществляется простым способом – болтами или сваркой. Для установки такой машины всегда найдется место на дачном участке, во дворе частного дома, в гараже для личного транспорта.
Конструкция №3 – гидравлический трубогиб
Электроприводная установка – это действительно мощная машина. Но еще более мощной является конструкция, оснащенная автомобильным домкратом.
Схема отличается непревзойденной простотой. Но в то же время характеристики устройства впечатляют. С помощью этого станка гнутся профильные трубы, которые не всегда удается согнуть даже электрическому трубогибу.

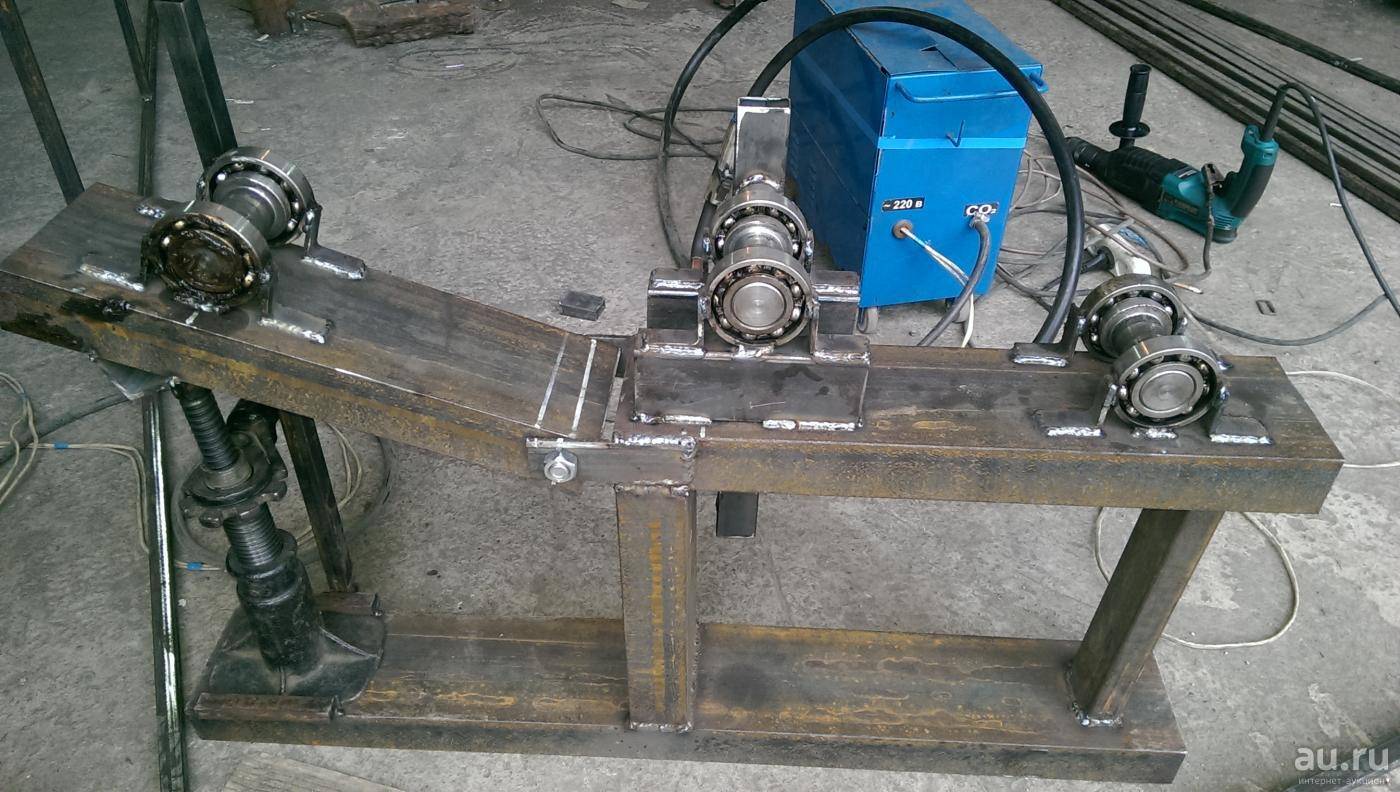

Удачный пример гидравлического трубогиба для обработки профильной трубы. Здесь в качестве силовой гидравлики используется обычный автомобильный домкрат
Пошаговый инструктаж по сборке гидроконструкции самодельного трубогиба для профильных труб начинается с подбора деталей.
Слесарю потребуется:
- три секции широкого швеллера;
- три секции узкого канала;
- петлевой замок;
- три ролика на подшипниковых узлах;
- рукоятка подачи с закрепительной втулкой;
- автомобильный домкрат.
На швеллерах все детали крепятся болтами. Два верхних канала соединены друг с другом через петлевой замок. При этом один из швеллеров жестко закреплен на основании, а второй оставлен в «свободном» состоянии и поднимается или опускается в горизонтальной плоскости штоком домкрата.
Ось опорного ролика, выходящая с одной стороны подшипникового узла, соединена с рукояткой подачи через металлическую втулку. Соединение фиксируется шпилькой.
Схема приспособления для гибки профильных труб с использованием автомобильного домкрата. 1,2,3 — металлический швеллер; 4 — упорный и опорный катки; 5 — соединительная петля; 6 — автомобильный домкрат
Принцип работы конструкции с домкратом несколько отличается от рассмотренных выше вариантов схемой регулировки радиуса изгиба.
Если в предыдущих установках для регулировки использовался шпиндель, который перемещает опорный ролик по вертикальной оси, то здесь шпиндель приводится в действие «плавающим» каналом, который перемещается домкратной тягой. Такая система требует даже меньше ресурсов для сборки, чем конструкция с электроприводом.
Следующая фотоподборка ознакомит вас с процессом сборки простого листогиба с домкратом:
Фотогалерея
Фото
Перед сборкой листогибочного станка необходимо подготовить участок швеллера, который будет служить как его основа. Желательно зачистить его шлифовальной машинкой с металлической щеткой, а затем покрыть краской, защищающей от ржавчины. На зачищенной поверхности отмечаем
Для установки боковых валков привариваем две пары стоек из профильной трубы. Пара нужна на случай изгиба с разными радиусами. Сами валки изготавливаем из стального круга диаметром 40 мм, оснащаем их подшипниками
Для возможности изменения положения бокового валка по высоте с помощью домкрата вырезаем одну из частей станины болгаркой и привариваем петлю через разрез
Проверяем насколько свободно движется подвижная часть станины. Смотрим, не смещено ли его положение относительно оси. При необходимости исправьте или переделайте
Для установки центрального валка привариваем две высокие стойки. Валок изготовлен из стального круга, подшипники поставляем как и боковые валки
Центральный валок размещаем с учетом того, что с лицевой стороны к нему будет прикреплена рукоятка рычага, необходимая для совершения вращательных движений
С «нерабочей» стороны закрепляем упором центральный валок, чтобы при вращении он не смещался по поперечной оси, т. е. чтобы он не вылетал из стойки
К центральному ролику с рабочей стороны привариваем металлическую ручку, которая будет приводить установку в движение
Шаг 1: Подготовка основания для сборки трубогиба
Шаг 2: Установка боковых роликов
Шаг 3 : устройство подвижной части станины
Этап 4: Проверка перемещения подвижной части основания
Этап 5: Приварка подставки для основного валка
Этап 6: Установка центрального валка на стойки
Шаг 7: Фиксация центрального ролика
Этап 8: Присоединение ручки для вращения рулона
Самодельный трубогиб используется при выполнении различных работ в дачном хозяйстве. Чаще всего его используют для изготовления арок, из которых собирается теплица.
Владелец самодельного трубогиба легко изготовит все конструктивные части теплицы за один день:
Фотогалерея
Фото
С помощью описанного выше трубогиба можно согнуть профиль от 10 до 40 мм. Выбрав подходящий материал, загибаем арки, количество которых должно быть кратно 80-85 см
Переднюю арку собираем таким образом, чтобы предусмотреть место для установки двери и вентиляционного устройства. Сварка деталей
Прикрепляем поликарбонат к передним аркам перед монтажом, разрезая по факту на стройплощадке. Перед креплением прозрачного кожуха сверлим отверстия под шурупы в арках
После сборки каркаса и торцевых арок с обшивкой и обычных арок прикрепляем поликарбонат к гнутому профилю
Этап 1: Гибка труб для изготовления арок
Этап 2: Сборка передней и задней арки
Этап 3: Крепление поликарбоната к торцевым аркам
Этап 4: Крепление поликарбоната к установленным аркам
Инструкция по трубогибу
Технология не требует специальных навыков. Но в зависимости от типа используемого гибочного станка процедура складывания может сопровождаться определенными нюансами.
Для понимания разберем пример работы с ручным трубогибом, оснащенным винтом регулировки радиуса изгиба:
1. Профильная труба нарезается до нужного размера.
2. Ролик упорный трубогиба устанавливается в исходное положение.
3. Профиль размещается в пространстве между роликами (упор на верхней части трубы, поддерживающий нижнюю часть трубы).
4. Регулировочным винтом упорный ролик с некоторым усилием прижимается к трубе.
5. С помощью рукоятки подачи профильная труба перемещается вперед и назад с коротким ходом.
Короткий ход трубы и зажим с регулировочным винтом выполняют до получения необходимого радиуса изгиба.
Начинающему слесарю перед началом работы с трубогибом желательно пройти специальный инструктаж. Прибор прост в использовании, но все же требует понимания процесса.
Аналогичный инструктаж применим и для трубогибов профильных труб, конструкция которых выполнена на базе электропривода или гидравлики. Но в этом случае требуется некоторый практический опыт управления отмеченными накопителями.
Полезные советы для «первопроходцев»
Тем, кто впервые столкнулся с гибкими профилями, рекомендуется рассмотреть некоторые особенности технологии обработки данного вида труб. Например, опытные мастера никогда не жертвуют качеством гибки ради экономии времени.
Разумнее сделать несколько слабых нажатий регулировочным винтом и несколько проходов по роликам, чем делать все сразу. Такой подход полностью исключает деформацию профильной трубы и значительно снижает нагрузку на приводы (или на мышцы мастера).
Изготовлен шаблон для необходимого радиуса изгиба трубы. Аналогичные выкройки изготавливаются для профильных труб.
Рекомендуется работать с роликами в конфигурации, соответствующей профилю трубы. Так, если есть соответствие между величиной ширины ролика и величиной поперечного сечения профиля, изгиб будет точным и аккуратным. Кроме того, мастеру не придется периодически корректировать движение трубы от центра опорного ролика к его крайней границе.
Перед началом операции гибки профильной трубы желательно изготовить шаблон под заданный радиус изгиба. Если шаблон по каким-либо причинам сделать не удается, можно ограничиться расчетом расстояния, полученного между двумя контрольными точками после сгиба трубы. Зная расчетные показатели, заготовку можно согнуть трубогибом без периодических контрольных замеров, сократив тем самым время работы.
