Дымоход для твердотопливного котла своими руками

Чтобы сократить стоимость работ по установке твердотопливного котла, можно самостоятельно смонтировать и установить дымоход для котла длительного горения. Следуя проверенным рекомендациям специалистов, вы сможете выполнить все работы быстро и качественно. Существует несколько методов монтажа дымохода для твердотопливного котла, каждый из которых продуман до мелочей. В данном обзоре мы подробно расскажем вам об отличительных чертах и преимуществах каждого из этих способов.

Существует несколько методов кладок дымохода, каждый из которых продуман до мелочей:

1-я конфигурация дымохода

2-я конфигурация дымохода

3-я конфигурация дымохода

4-я конфигурация дымохода

Содержание:

  1. Особенности обустройства дымохода
  2. Конструкция дымоотводного канала для твердотопливного котла
  3. Основные требования к дымоходным каналам
  4. Монтаж дымохода
  5. Кирпичный дымоход для твердотопливного котла
  6. Стальной дымоход
  7. Сэндвич-дымоход

Особенности обустройства дымохода своими руками

Для выполнения данных работ вам не потребуются специальные знания и навыки печника. Реально выполнить работу самостоятельно. Однако важно четко понимать специфику процесса горения и представлять, как продукты сгорания топлива выводятся наружу. Данные нюансы опираются на базовые знания из области физики.

Конструкция и технология монтажа всей системы отопления, включая котел и дымоход, продуманы таким образом, чтобы сделать процесс обогрева жилища максимально безопасным. При малейшем отступлении от общепринятого порядка установки дымохода на твердотопливный котел вы рискуете не обеспечить полноценное отведение угарных газов из дома, что, в свою очередь, уже чревато серьезными последствиями. Поэтому важно принимать во внимание советы специалистов и физические законы, на которых основывается работа теплоносителя и дымохода.

Чтобы обеспечить качественное выведение газов из топки, важно обратить особое внимание на следующие параметры дымоходного канала и креплений:

  • внешние факторы — высота трубы по отношению к коньку крыши, наличие высоких строений рядом с домом, расстояние до края кровли с учетом угла ее наклона, специфика перекрытия и т. д.
  • диаметр дымохода;
  • длина разгонного сектора;
  • способ утепления.

Необходимо отметить, что при слишком низкой и, наоборот, чрезмерной высокой тяге производительность котла падает.

Конструкция дымоотводного канала для твердотопливного котла

Многих интересует вопрос, из чего сделать дымоход для твердотопливного котла? Агрегат для такой отопительной системы может быть изготовлен из разных материалов. Необходимо принимать во внимание конструктивные особенности канала. В систему отвода дыма для твердотопливного котла входят следующие обязательные составляющие:

  1. Труба. Это, по сути, сам дымоход, по которому дымовые газы выходят из топки на улицу. Труба может иметь округлую или прямоугольную форму. Важно, чтобы она была произведена из прочного, долговечного и устойчивого к нагреванию материала.
  2. Узел для сбора конденсата. Согласно законам физики, когда нагретый воздух соприкасается с охлажденным объектом, создается конденсат — мельчайшие капли влаги, оседающие на поверхности вышеупомянутого холодного объекта. Сборник конденсата позволяет удалить излишки жидкости из отопительной системы. Скапливается он, как правило, в шахте дымоотвода (отсеке) и постепенно стекает вниз, рискуя оказаться в котле. В связи с этим узел для сбора конденсата устанавливается на нижнем участке трубы. При этом он играет роль своеобразного тройника, соединяющего котел и дымоход, которые не должны контактировать напрямую.
  3. Отверстие для ревизии. Через это выводное отверстие влага выделяется из отопительной системы посредством конденсатосборника.
  4. Шибер. Шибером называют небольшой заслон, который устанавливается в дымоходе для эффективного контроля над силой тяги в дымоходе. Она позволяет регулировать интенсивность сжигания топлива и продолжительность его горения в котле.

Элементы конструкции дымоотводного канала для твердотопливного котла

Конструкция дымоотводящей шахты может меняться в зависимости от материала, из которого она изготовлена, и особенностей самого котла. Однако вышеперечисленные cоставляющие должны быть у всех систем данного типа.

Основные требования к дымоходным каналам

Как правило, схема обустройства огнестойкой дымоотводящей шахты прилагается к заводской инструкции по эксплуатации самого твердотопливного котла, поскольку каждая отопительная система имеет свои технические особенности. Но у всех топочных моделей таких котлов схема монтажа трубы должна отвечать современным требованиям пожарной безопасности и защиты — в особенности, если рядом с участком крыши, через который проходит дымоход, есть высокие деревья.

К дымоходным компонентам предъявляются следующие требования:

  1. Высота трубы обычно указывается в тех. паспорте на котел. Крайне важно, чтобы вы придерживались указанных цифр при сооружении дымоходной шахты. Кроме того, при расчете высоты канала следует принимать во внимание высоту самой крыши, угол ее наклона, расстояние до конька и т. д.
  2. Дымоход должен располагаться строго вертикально — только при соблюдении этого соответствия продукты сгорания топлива будут быстро, эффективно и в полном объеме выводиться за пределы помещения.
  3. Важно, чтобы площадь поперечного сечения канала была больше площади поперечного сечения отводящего патрубка в отопительном котле. В крайнем случае, эти параметры могут быть одинаковыми. Но недопустимо, чтобы площадь поперечного сечения трубы была меньше, чем аналогичный показатель в отводящем патрубке.
  4. Обустройство разгонного участка. Эта часть дымохода необходима для горизонтального и вертикального подключения дымохода к отопительному котлу. Зачастую мастера сначала монтируют короткий патрубок или тройник, а после него устанавливают 1 метр вертикальной трубы. Его задача — «запускать» тягу дыма. После нее можно монтировать горизонтальные секции и ответвления шахты.

Если крыша вашего дома выполнена из легковоспламеняющихся материалов, подумайте о монтаже дефлектора: он обеспечит гашение искр в случае неполного сгорания дров и пожаробезопасность.

Специалисты рекомендуют внимательно выбирать место для монтажа зонта.  Делать это важно предварительно. Он устанавливается в области ветрового подпора. Найти соответствующую зону можно следующим образом: выберите точку, которая располагается ближе всего к вершине дымоходной трубы (это может быть конек крыши), и мысленно прочертите отрезок, соединяющий выбранную точку с линией горизонта под углом 45°. Зонт следует располагать выше получившегося отрезка.


Как установить дымоход на котел

Сборка такой конструкции не представляет существенных трудности: просто тщательно зафиксируйте составные части дымохода одну над другой.

Выполнить правильный монтаж дымохода для твердотопливного котла можно двумя разными способами:

  • По конденсату. Данная методика предусматривает установку определенных деталей друг в друга в том направлении, в котором капли конденсата стекают по трубе. Схема сборки дымохода по конденсату применима тогда, когда в системе нет специального сборника для влаги.
  • По дыму. Название этого варианта монтажа говорит само за себя: элементы трубы стыкуются в том направлении, в котором продукты сгорания топлива будут выводиться наружу.

С точки зрения правильности и эффективности, нормального функционирования, оба решения относятся к равнозначным.

Кирпичный дымоход для твердотопливного котла

Трубы из кирпича подходят только для высокопроизводительных отопительных приборов с большим КПД. Связано это с физическими особенностями материала: он очень медленно нагревается (это объясняется толщиной кирпича), а значит, выведение дыма у печи с небольшой производительностью будет крайне медленным и слабым.

Очевидное достоинство кирпичного дымохода — высокий показатель термоустойчивости и термоизоляции — такая система дымоотведения легко выдержит температуру нагрева до 900°С.

Говоря о недостатках агрегатов следует упомянуть быстрое разрушение — внутренняя поверхность стандартного кирпичного канала быстро накапливает сажу и конденсат, которые способствуют образованию сколов и трещин. Чтобы предотвратить эту проблему, вы можете вложить внутрь кирпичного дымохода еще один — стальной.

Конструкция кирпичного дымохода

Специалисты компании «Теплодар» не рекомендуют монтаж кирпичных дымоходов с твердотопливными котлами бренда. Для наших отопительных систем предельно подходят стальные дымоотводные каналы. Именно о них мы расскажем ниже.

Стальной дымоход — подключение твердотопливного котла

Конструкции данного котлоагрегата одни из популярных, изготавливаются из нержавеющей стали, и в числе их преимуществ следующие:

  • высокая термостойкость — такие каналы легко переносят нагрев до 700°С;
  • практичные и удобные в обслуживании;
  • простота проектирования в любых ситуациях;
  • минимум конденсата — стальные трубы оптимально нагреваются и остывают довольно быстро, поэтому на них не накапливается влага из горячего воздуха;
  • отличная теплоизоляция;
  • модели работают эффективно в жилых домах за счет своих функций;
  • не подверженность деформациям;
  • невысокая цена по сравнению с другими вариантами;
  • моментальный монтаж/демонтаж/подключение укладки и возможность корректировки конструкции — при необходимости достаточно разобрать такой дымоход и добавить к нему нужные элементы, например, шибер;
  • минимальное обслуживание.

Трубы, выполненные из нержавейки, пользуются большим спросом, поскольку они отличаются высокой прочностью, мощностью и долговечностью (работают десятилетиями). Дымоходы из обычной стали служат, в свою очередь, не более 3-5 лет.

Специалисты компании производителя «Теплодар» обладают большим опытом и рекомендуют потребителям для наших жаропрочных отопительных систем подходящие стальные дымоотводные каналы. Профессионалы окажут помощь в выборе правильного готового варианта.

Сэндвич-дымоход

Эта разновидность жаропрочного дымохода представляет собой составные секции длиной от 0,5 м до 1 м, которые изготавливаются из пары отдельных труб, вставленных друг в друга с дополнительным слоем теплоизоляционного материала. Ее плюсы:

  1. Многослойная пожаробезопасная конструкция обеспечивает дополнительный эффект утепления дымоходного канала. Это, в свою очередь, значительно защищает трубу от конденсата.
  2. Не подверженность коррозии.
  3. Такие дымоходы не боятся химически агрессивных веществ, образующихся в процессе сжигания различного топлива.
  4. Агрегаты оборудуются за короткий промежуток времени.
  5. Сэндвич-дымоходы считаются наиболее надежными в плане пожарной безопасности, отличаются повышенной работоспособностью.
  6. Все приборы соответствуют заявленным характеристикам и изготовлены по нормам ГОСТа.

Конструкции этого устройства подходят для установки в здания, выполненных из любых материалов. Они максимально удобны в эксплуатации и совместимы со всеми типами отопительных систем, комфортны для жильцов, надежные, быстро монтируются..

Конструкции сэндвич-дымоходов максимально удобны в эксплуатации и совместимы со всеми типами отопительных систем. Именно поэтому таким изделиям отдают предпочтения многие владельцы.

В ассортименте интернет-магазина «Теплодар» представлены все основные элементы и комплектующие, которые могут понадобиться вам при монтаже или замене дымохода. Мы реализуем новые конструкции марок из нержавеющей стали, как одностенные, так и двустенные (огнеупорные сэндвич-дымоходы).

В наличии всегда представлены дымоотводные каналы различного диаметра (90, 115, 150, 200 и 280 мм).

Чтобы подобрать нужный комплект для изготовления дымохода своими руками или уточнить требования для монтажа определенной модели для качественного прогрева, узнать ее свойства, вы можете обратиться непосредственно к менеджерам нашего интернет-магазина и получить бесплатную консультацию. Вся информация доступна на сайте. В каталоге можно подобрать, заказать и купить подходящие модели.

Выполнить самостоятельный монтаж дымохода для котла длительного горения при наличии необходимых инструментов не так сложно, если учесть все нюансы описанные в статье. Если же вы сомневаетесь, что сможете самостоятельно сконструировать, собрать дымоход, лучше доверить работу опытным профессиональным монтажникам. Наши советы и рекомендации помогут вам оценить результат их работы.

Sas NWT Твердоточный многотопливный отопительный котел 23 кВт

САС

(пока отзывов нет) Написать обзор

SAS
Sas NWT Твердоточный многотопливный отопительный котел с контроллером 23 кВт Дровяная горелка

Рейтинг Требуется Выберите Рейтинг1 звезда (худший)2 звезды3 звезды (средний)4 звезды5 звезд (лучший)

Имя

Электронная почта Требуется

Тема обзора Требуется

комментариев Требуется


Артикул:
170д
СКП:
616932558856
Наличие:
Снято с производства
Доставка:
Бесплатная доставка

Сейчас: £1999,00

Текущий запас:

Распродано

  • Описание
  • Информация о гарантии
  • 0 отзывов

Описание

Угольные отопительные котлы Sas nwt представляют собой приборы современной конструкции, работающие на твердом топливе нижнего горения и с трехходовой системой камеры сгорания. Котлы Nwt sas оснащены контроллером (программатором температуры) и дутьевым вентилятором, которые обеспечивают большую стабильность работы и являются более экономичными.
Базовым топливом для данного типа котлов является уголь-орех. Это топливо обеспечивает получение гарантированной мощности. . Замещающее топливо представляет собой смесь орехового угля (70%) и мелкого угля (30%). Отопительные котлы
Sas nwt работают с принудительным забором воздуха. Этот процесс возможен благодаря наличию нагнетательного вентилятора, которым управляет электронный программатор, подключенный к источнику питания.
Суть работы котла заключается в том, что высота температуры котла поддерживается точно на уровне, установленном пользователем с помощью контроллера. Контроллер постоянно измеряет котловую воду и на основании этих данных управляет вентилятором, регулируя количество подаваемого воздуха, необходимого для процесса сжигания топлива.
Внимание: для котлов sas nwt рекомендуется использовать дымоход из нержавеющей стали.
Внимание: максимальная мощность данного котла составляет 200кВт и клиент должен сделать заказ, когда мощность котла превышает 29кВт.
Спецификации:

  • Товар изготавливается на заказ — срок доставки около 4-5 недель
  • Топливо: каменный уголь – каменный уголь, взаимозаменяемый с мелким углем, сезонная древесина
  • Тип сгорания: нижняя система сгорания
  • КПД:79,4÷85,0 %
  • Мощность нагрева: 23 кВт

Просмотреть всеЗакрыть

Информация о гарантии

На всю поставляемую продукцию распространяется гарантия производителя сроком на 12 месяцев.

Однако некоторые производители дают пожизненную гарантию. В этом случае свяжитесь с нами. Эта гарантия специально исключает неисправности, вызванные несчастным случаем, небрежностью или неправильным использованием. Кроме того, плановое техническое обслуживание (очистка грязных аудио/видеоголовок и т. д.), расходные материалы (щупы, предохранители штепселей, кабели, аккумуляторы и т. д.), косметические повреждения и настройка каналов не покрываются.

Продавец несет полную ответственность за стоимость обратной доставки и безопасного возврата товара. Мы предоставим предоплаченную этикетку для возврата товаров нам для заказов, которые были приобретены в Европе, или ожидаем, что товары будут отправлены нам покупателем с использованием самых дешевых курьерских служб, и мы возместим стоимость доставки покупателю, когда полученные товары, если товары должны быть возвращены из-за пределов Европы. Подтверждение почтовых расходов не является доказательством доставки, и поэтому вам настоятельно рекомендуется отправить посылку с заказной доставкой, заказной почтой или курьером, а также иметь достаточную страховку, покрывающую стоимость товара.

Независимо от гарантии, вы имеете право отменить свой заказ в течение 30 дней без объяснения причин. Период отмены истекает через 30 дней со дня доставки заказа. Чтобы получить право на отмену, вы должны сообщить нам о своем решении отменить заказ четким заявлением. Чтобы уложиться в срок отмены, вам достаточно сообщить нам о своем решении до истечения периода отмены.

Последствия отмены: Если вы отмените заказ, мы возместим вам все полученные от вас платежи, включая стоимость доставки (за исключением дополнительных расходов, возникающих, если вы выбрали способ доставки, отличный от наименее дорогого типа). предлагаемой нами стандартной поставки). Мы можем сделать вычет из возмещения потери стоимости любых поставленных товаров, если потеря является результатом ненужного обращения с вами.

Просмотреть всеЗакрыть

0 Отзывов

Просмотреть всеЗакрыть

  • Клиенты также просмотрели

Клиенты также просмотрели

Схема подключения твердотопливного котла с тепловым аккумулятором, бойлера косвенного нагрева и электрокотла

Подключение котла (монтаж-обвязка-монтаж) НЕ является следующим этапом после покупки твердотопливного котла, важно определиться кто и как будет его устанавливать определяйте заранее, и НЕ покупайте твердотопливный котел без установки, тем более в Минске. После покупки можно еще криво установить, и тогда какой смысл в твердотопливном котле, следует подойти к этому со всей серьезностью и ответственностью. Обвязка твердотопливного котла требует определенных знаний, умений и навыков. Самостоятельно обвязать твердотопливный котел вряд ли получится. Да, и это опасная идея. Итак, если вы все-таки решили доверить подключение твердотопливного котла специалисту, то наш совет: постарайтесь разобраться в этом процессе и хотя бы попытаться разобраться в нюансах установки котла самостоятельно (будете пользоваться им долгие годы в дальнейшем и эксплуатировать систему отопления, кстати котел на дровах используется чаще всего и имеет больше нюансов по обвязке).

  • Обучение
  • Безопасность
  • Схемы
  • Фото
  • Видео
  • Подведем итоги

Обвязка — комплекс работ по присоединению оборудования к инженерной системе (обвязка котла). Есть стропы: страховочные спортивные и для промышленного альпинизма, обвязки фундамента досками.

Попробуем перечислить некоторые нюансы при подключении твердотопливного котла. Монтаж котлов отопления начинается с подготовки пола и отвода дыма:

  • подготовка основания для установки твердотопливного котла — оно должно быть строго горизонтальным. Поскольку твердотопливный котел имеет не маленький вес, то и стяжка пола, залитая под ним, должна быть 7-10 см. Размеры основания должны соответствовать размерам котла, увеличенным на 10%.
  • также любой котел отопления (кроме электрического) требует подключения дымохода. Он может быть как внутри помещения (не утепленный) и выходить вертикально через крышу, так и изначально выходить горизонтально через стену и подниматься по стене дома над коньком (утепленный). Любой дымоход необходимо ежегодно чистить и контролировать.

Как правильно обвязать твердотопливный котел

Обвязка твердотопливного котла требует обеспечения определенных мер безопасности системы отопления:

Это лишь некоторые нюансы, соблюдение которых при подключении твердотопливный котел, на который нужно обратить пристальное внимание. Безопасность системы отопления дома – это первое, с чего начинается проектирование отопления.

Контур накопителя тепла

Постепенно прогревается все отопление, а клапан полностью перекрывает байпас — весь теплоноситель циркулирует через блок. Таким образом тепловой контур защищен от резких перепадов, что позволяет поддерживать в доме постоянный температурный режим. Соединительные трубы и элементы безопасности Придерживаясь схемы подключения, вставьте полную группу безопасности для данного типа котла, которая устанавливается перед запорной арматурой. Сначала создается первичное замкнутое кольцо, по которому теплоноситель движется по кругу под действием циркуляционного насоса.

Обычно это выглядит так: пока хозяин дома не спит, он уделяет время дровяному теплогенератору, ночью включается другой тип обогревателя.


Мы используем первичную и вторичную кольцевую систему. Но, чтобы работа одного из них не влияла на работу другого, на выходе каждого из них, после кранов, устанавливаются обратные клапаны.


При необходимости в схемы котлов могут быть включены программирующие устройства, позволяющие регулировать работу в зависимости от наружной температуры. Конечно, наиболее эффективно будет работать схема параллельного подключения газового и твердотопливного котла через буферную емкость.


Применение метода первичных и вторичных циркуляционных колец позволяет осуществить совместную обвязку ТТ агрегата и электрокотла.


Это возможно, если электрокотел работает постоянно и поддерживает температуру в системе отопления. Базовая схема, где имеется малый контур котла и трехходовой вентиль, показанная на рисунке, обязательна для использования при совместной работе с другими типами теплогенераторов. Это распространенная схема бюджетной обвязки твердотопливного котла. Пример отопления частного дома, часть 1

Схемы подключения котла для общего представления

Разберем жгут на схемах. Обвязка простого котла включает в себя:

  • циркуляционный насос (1) для обеспечения движения теплоносителя (воды) в трубах и оборудовании системы отопления,
  • расширительный бак (2) отводит излишки воды (теплоносителя) из система при нагреве и отдает обратно в систему,
  • группа безопасности котла (3) с предохранительным клапаном, при закипании котла сбрасывает лишнюю воду в канализацию.

Далее идут системы безопасности для людей и сам котел. Защищаем теплообменник котла от попадания на него чрезмерно холодной воды, которая раньше времени выводит его из строя. Ставим 3-х ходовой термостатический смесительный клапан (8) — если из обратки с радиаторов отопления будет идти холодная, для теплообменника котла это более чем полезно, клапан включит подмешивание горячей воды.

Теперь мы защищаем людей от взрыва и ожогов. Особенностью обвязки твердотопливного котла является то, что горение твердого топлива в котле совершенно неуправляемо как в газовых, так и в электрических котлах. Поэтому обвязка системы отопления твердотопливным котлом обязательна во избежание чрезмерного перегрева воды до 95 градусов. в трубах и радиаторах отопления до температур, опасных для человеческого прикосновения. И для этого существует 3 отдельных способа охлаждения воды к радиаторам отопления, которые можно использовать одновременно.

Вариант 1: Смесительный клапан (7) при необходимости подает в трубу к радиаторам отопления более холодную воду из обратной воды от радиаторов отопления. Выглядит достаточно просто.

Вариант 2: 4-ходовой клапан аварийного охлаждения теплообменника (4) с выносным датчиком при перегреве до 95 градусов. через обратку будет пускать холодную воду из водопровода в котел, а перегретую воду из котла выбрасывать в канализацию. Так как это возможно при отключении электричества в доме. Насос котла останавливается, а также насос в колодце. Поэтому холодная вода для охлаждения котла берется из гидроаккумулятора водопровода и ее может не хватить: устанавливаем дополнительный гидроаккумулятор (5) с обратным клапаном (6) для отключения его от водопровода.

Вариант 3: Аварийный самотечной контур с обратным клапаном (9) — на схеме показан как вариант, однако схема требует специфики, определенного низкого давления и температуры, может содержать для этих целей радиатор отопления.

Вариант 4: одновременное использование нескольких методов.

Схемы применения готовой обвязки Termicus OTK

Также существуют системы обвязки с гидравлическими разделителями и смесительными узлами из нержавеющей стали. На фото обвязка котла с двумя независимыми контурами и защитой котла от конденсата.

Насосный модуль для включения резервного электрокотла в контуре отопления с твердотопливным котлом. Обеспечивает своевременное подключение электрокотла. Особенностью данной схемы является отсутствие расхода электроэнергии на обогрев котлового контура (или др.), все вырабатываемое тепло уходит потребителю.

Отправьте нам паспортные данные котла, мы поможем подобрать необходимую конфигурацию обвязки.

Трубопровод твердотопливного котла

Схема подключения твердотопливного котла

Обвязка твердотопливного котла, подключаемого к замкнутому контуру системы отопления, обязательно содержит группу безопасности котла, расширительный бак и циркуляционный насос. Твердотопливные котлы не имеют ряда функций безопасности; поэтому обвязка твердотопливного котла должна включать дополнительно указанные системы безопасности. Безопасное подключение котла является безопасностью жизни и здоровья домочадцев и должно обеспечивать минимальную рабочую температуру теплоносителя на входе в котел на уровне не менее 60°С. Теплообменник не должен подвергаться большим тепловым колебаниям- это предотвратит нежелательную деформацию металла и образование смолы и сажи в вашем котле. Это условие обеспечивается установкой смесительного узла. Он будет поддерживать необходимую температуру теплоносителя на входе в твердотопливный котел.

Монтаж твердотопливных котлов и обвязка твердотопливного котла должны производиться исключительно специалистами. Установка твердотопливного котла своими руками крайне опасна, тем более, что такая установка котла, скорее всего, не будет принята пожарными. Этот материал о том, как подключить твердотопливный котел, направлен на то, чтобы ознакомить вас с темой, чтобы ваш выбор и контроль специалистов по установке были более грамотными.

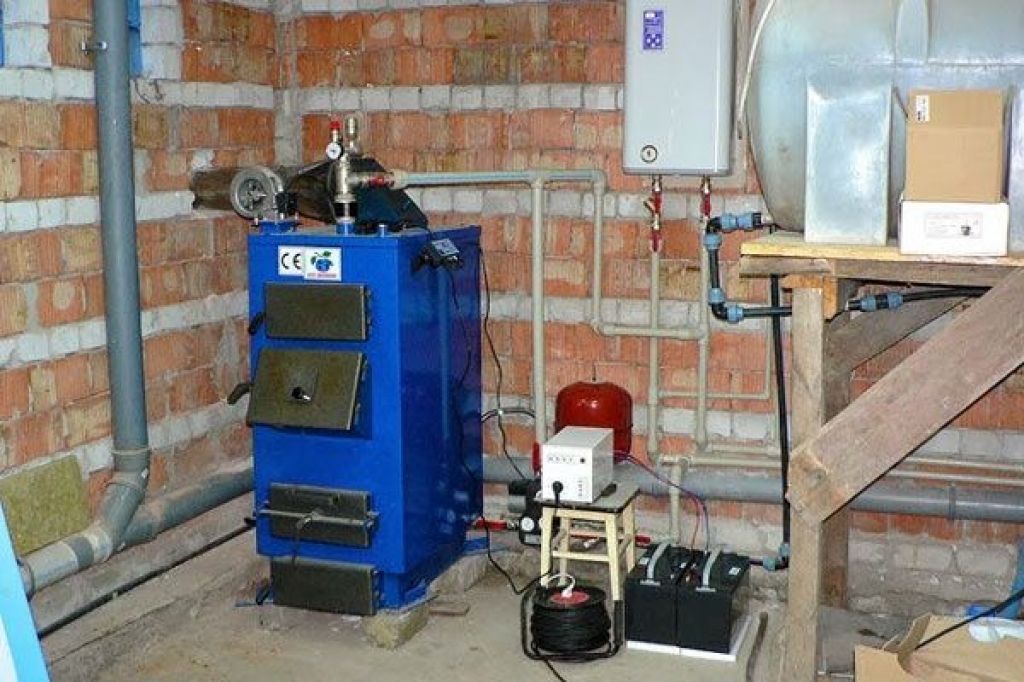

Фото установка отопления — Минская область, г. Дзержинск

Монтаж отопления: Минск — чертеж схемы, Дзержинск — обвязка котла на месте, монтаж дымохода. Да, начнем с карандашного рисунка схемы будущей системы отопления дома с реальным отопительным оборудованием: твердотопливный котел SAS мощностью 58 кВт, буферная емкость/аккумулятор тепла S-Tank на 2000 л, расширительный бак на 300 л, Циркуляционный насос Грундфос 32-60. Кстати, как и все, клиент выбирал дымоходы для «Купить котельную».

Монтаж твердотопливного котла отопления на фото выполнен Домом котлов Бай г.Минск.

Схемы: Котел ТТ

Также такой котел способен выдерживать высокую и длительную температурную нагрузку, имеет больший срок службы.

Это связано с тем, что сжиженный газ тяжелее воздуха, и если он протечет, то пойдет вниз. Без него эксплуатация таких обогревателей просто запрещена. Устройство должно располагаться на некотором расстоянии от боковых поверхностей: не менее см от лицевой стороны и более 50 см от боковых стенок.

Включает образцы различной конфигурации в зависимости от энергоносителя и функциональных особенностей аппарата. Это не устраивает многих владельцев частных домов.

Как удешевить обвязку Принципиальная схема подключения твердотопливного котла предусматривает использование трехходового смесительного клапана, оснащенного термоголовкой и датчиком насадки. Но у него есть существенный недостаток – высокая стоимость.

Еще по теме: Составление сметы на электрика

Подключение котла к электросети

Управление большинством моделей возможно с помощью удобных пультов или пультов. Нарушение этого пункта сократит срок службы агрегата и приведет к ненужному загрязнению. Схема очень проста и может быть собрана в домашних условиях. При эксплуатации твердотопливного котла всегда есть риск перегрева теплоносителя, особенно на режимах, близких к максимальной мощности.

Самый простой вариант – подключить два теплогенератора параллельно через тепловой аккумулятор, который будет дополнительно выполнять функцию разделителя с низкими потерями. В противном случае повышенное давление в трубах может привести к их разрыву. Если расстояние от конька до дымохода не превышает сантиметра, то необходимо сделать выход на 50 см выше самой высокой точки. Котел подключается к системе холодного водоснабжения гибким шлангом. Устройство требует установки сразу нескольких устройств для организации циркуляции теплоносителя.

оставить отзыв

Вентиляция котельной Для нормальной работы котла котельная должна иметь систему вентиляции, причем не только вытяжную, но и приточную. Схема подачи топлива в таких котлах может быть автоматизирована, электронное управление.

После этого нужно установить котел на прочное основание с учетом всех расстояний, отрегулировать горизонтальное и вертикальное положение аппарата. После этого следует соединить трубы отопления, желательно подключение через запорную арматуру, при этом тщательно герметизируя стыки льном или сантехнической лентой. Котел подключается к системе холодного водоснабжения гибким шлангом. После этого необходимо проверить расположение колосников, заслонок, заглушек, шамотных камней. Герметичная система, теплоноситель не испаряется. Твердотопливный котел. Простая обвязка.

Совместная работа с электрокотлами

Очень часто дровяные или угольные водонагреватели становятся вторым отопительным агрегатом в котельной, где уже есть газовая или электрическая установка. Их нужно будет правильно соединить друг с другом для корректной совместной работы, чтобы один блок страховал другой. Это очень удобно, например, когда в одном из них прогорает весь уголь. Затем автоматически включается электрический или газовый водонагреватель. Типовая схема обвязки твердотопливного котла и электрического котла представлена ​​на следующем рисунке. Предполагается, что электронагреватель имеет собственный циркуляционный насос.

Схемы обвязки

Начнем с двух простых позиций:

  • Первая касается устройства самого твердотопливного отопительного котла. Помните — ни в одной из его моделей и модификаций вы не найдете встроенных циркуляционных насосов и расширительных баков. Они выбираются отдельно. Первый – по мощности отопительного агрегата и площади отапливаемых помещений. Второй только исходя из объема охлаждающей жидкости. Кстати, объем расширительного бачка всегда составляет 10% от общего объема используемой охлаждающей жидкости.
  • Вторая позиция — это, собственно, вопрос от потребителей, которые считают, что суетиться по этому поводу нет смысла. Подключение твердотопливного котла простое – через два патрубка, один из которых подключается к подающему контуру тепловой сети, а второй к ее обратному контуру.

Вторая позиция корректно ставит задачи на подключение для установщиков. Но это самая простая схема. Кстати, тот, кто решил установить твердотопливный котел своими руками, выбирает именно этот вариант подключения и обвязки. Да и зачем заморачиваться, если есть простая и эффективная схема.

Но давайте посмотрим правде в глаза. Вышеупомянутая схема обвязки не единственная. Есть и более сложные варианты, основанные на одном очень важном правиле. Кстати, это правило почти все производители твердотопливных котлов указывают в качестве предупреждения в инструкциях по эксплуатации отопительных агрегатов.

В нем указано, что температура горячей воды в обратном контуре на входе в твердотопливный котел должна быть не ниже +60С.

Почему такие жесткие ограничения?

  • Во-первых, это единственный способ избежать большой разницы температур внутри теплообменника, что положительно сказывается на сроке его службы.
  • Во-вторых, это единственный способ избежать конденсации влажных паров внутри топки котла. Появление даже нескольких капель воды на стенках топочной камеры приводит к образованию на стенках топки смолы. Сажа и влага имеют этот негативный эффект.

Теперь нас интересует вопрос — как сделать так, чтобы все эти процессы не возникали, и температура в обратке не опускалась ниже +60С? Есть несколько вариантов.

Первый вариант

Это самое простое, что касается сложной обвязки твердотопливных котлов. Для этого необходимо встроить в систему отопления так называемый смесительный узел. Многие могут подумать, что это не только усложняет конструкцию, но и удорожает ее. По сути, смесительный узел представляет собой обычную трубную перемычку, соединяющую два контура системы отопления – подачу и обратку. Обычно одним концом врезается в участок между циркуляционным насосом и расширительным бачком, а другим — в любую точку контура подачи.

Зачем нужна эта перемычка? Он играет роль смесителя, куда поступает горячая вода из контура подачи и уходит в обратку. Таким образом, при необходимости можно повысить температуру теплоносителя на обратном участке тепловой сети. На перемычке должен быть установлен запорный вентиль.

То есть отопление работает в штатном режиме, пока температура в обратке не начнет падать. Как только он достигает критического уровня, срабатывает система автоматики и размыкается перемычка. Если вы установили в своем доме простой твердотопливный котел без сложной системы автоматики, то вам придется самостоятельно контролировать температуру теплоносителя и вручную перемешивать среды, открывая и закрывая запорный вентиль. Поэтому установка термометра на входе в твердотопливный котел является обязательным условием.

Второй вариант


Твердотопливный котел в системе отопления
Как обычно работает простой твердотопливный котел без автоматической подачи топлива? Вы вручную загружаете в топку дрова, торф, уголь и так далее. То есть вы полностью привязаны к отопительному агрегату. Мы немного опоздали с закладкой, и можно предположить, что сразу снизили температурный режим внутри помещений дома.

Какие варианты предлагают эксперты, чтобы облегчить вашу жизнь и уменьшить зависимость? Эту проблему можно решить, установив буферный бак. Что это такое, и при чем здесь обвязка твердотопливных котлов?

Начнем с того, что буферная емкость выступает в роли аккумулятора тепловой энергии. В нем находится вода, которая нагревается от подающего контура тепловой сети. Как только в топке котла прогорит топливо, а вы этого не заметите, теплоноситель начнет терять свою температуру. Так установленный буферный бак, а точнее, горячая вода в нем, начинает отдавать свое тепло теплоносителю. Это продлевает время работы системы отопления.

Чем будет отличаться схема обвязки котла от предыдущих вариантов? Бак, установленный в контуре, делит всю систему отопления на две секции:

  1. В первом стоит отопительный котел.
  2. Второй содержит радиаторы системы отопления.

А теперь самое главное, что касается обвязки котла с буферной емкостью. Всем известно, что котлы ТТ сложны в управлении и регулировке. Управлять ими практически невозможно. Тем более, когда вы забываете провести точную заправку топливом. Для этого рекомендуется установить еще один смесительный узел. То есть один уже установлен на первой секции и предназначен для повышения температуры в обратном контуре системы отопления. Второй блок должен располагаться во второй секции после буферной емкости. Его назначение – снизить температуру теплоносителя в момент пиковой работы твердотопливного котла.

Что мы получим в итоге? У нас есть одна схема трубопровода, где установлен буферный резервуар. Так что в нем может быть или не быть перемычки. Все зависит от того, как часто вы добавляете топливо. Если вы владелец котла с автоматической подачей топлива в камеру сгорания, то можно обойтись и без перемычки. В общем, в этом случае можно использовать самую простую схему обвязки.

Аварийная схема


Аварийная схема подключения
Возвращаемся к позиции, что управление твердотопливными котлами является проблемой номер один. В них перегрев теплоносителя – обычное дело, поэтому все производители без исключения пытаются найти способы охладить горячую воду до того, как она начнет превращаться в пар. Что они используют? Какие методы эффективны, а какие не очень?

Рассмотрим три основных способа охлаждения теплоносителя:

  1. В камере сгорания котла установлены два теплообменника, которые находятся в тесном контакте друг с другом. Один работает на подогрев теплоносителя, а второй используется как холодильник. Его входная труба подключается к водопроводной сети, а противоположная – к канализации. При необходимости понизить температуру теплоносителя нужно просто открыть вентиль на трубе подачи воды и запустить во второй теплообменник холодную воду из-под крана. Вот как это работает.
  2. Схема практически та же. Но внутри первого установлен только второй теплообменник.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*
