Не будем рассказывать о всех преимуществах теплых полов.
Главное помнить, что здесь не уместен принцип «я его слепила из того, что было». «Из того, что было» вы заработаете только головную боль.
Главные требования для труб под теплый водяной пол
Существуют определенные правила, соблюдение которых позволит жить в тепле и комфорте долгие годы:
- трубная продукция должна быть цельной. Никакого сращивания, это рано или поздно приведет к протеканию;
- используйте только гибкий материал, он позволит избежать заломов и легко уложится в нужную форму;
- если площадь комнаты большая, используйте несколько контуров. В слишком длинных трубных рукавах увеличивается сопротивление, и жидкость прекращает движение. Рекомендуют при сечении трубы в 16мм не использовать рукав длиннее 70м, в 20мм – не больше 90м, в 25мм – не более 120м;
- не стоит умалчивать и о запасе прочности: изделие должно выдерживать давление в 10 бар и температуру транспортируемой жидкости до 95°С, несмотря на рабочие параметры давления в 8 бар и t в 40°С;
- внутренние стенки трубы должны быть идеально гладкими.
Из какого материала можно использовать трубы под комфортный пол?
Для этих целей подходят медные рукава. С ними не возникнет проблем при эксплуатации, но для монтажа придется нанимать специалистов с необходимым специальным оборудованием. Кроме всего, стоимость медной трубы для теплого комфортного водяного пола вылетит «в копеечку».
Гофра из нержавейки – изделия прочны, гибки, выдерживают высокие температуры, их (единственные изделия, подходящие для этих целей) можно стыковать. Но снова пугает цена труб из нержавеющей гофры под теплый водяной комфортный пол. Слишком дорого.
Металлопластиковые трубы – относятся к одному из лучших вариантов. Многослойная основа – два слоя пластика и алюминий обеспечивают повышенную прочность. Обладают хорошей теплоотдачей, служат до 50-ти лет, удобны при монтаже и недорогие.
Металлополимерные рукава – также представитель многослойной продукции. Прочность швов при изготовлении превышает прочность алюминиевой прослойки.
Устойчивы к температурным перепадам, они не вызывают расслоения. Продаются в бухтах, что облегчает транспортировку. Цена теплого водяного пола из металлополимерной трубы приятно удивит своей доступностью.
Рукава из сшитого полиэтилена обладают низкой звукопроводимостью, антикоррозийные, не реагирует на химические реагенты, устойчивы к механическим воздействиям, гибки, не растрескиваются, противостоят накапливанию внутритрубных отложений. И самое главное достоинство – низкая цена.
Купить трубы для теплого водяного пола можно в интернет-магазине «PROF-SANTEHNIKA.RU» по оптовым ценам.
Полиэтиленовые трубы PEX, PERT, PEX/Al/PEX для отопления и пола, сравнение, выбор
Система напольного водяного отопления, за последние годы, вышла в лидеры по сравнению с радиаторным и другим отоплением в частном и загородном строительстве. Многие водяной теплый пол стали применять в качестве основного и единственного отопления в частном загородном доме.
О качестве труб, материалах из которых они производятся задумываются не только заказчики, но и люди самостоятельно монтирующие такую систему.
Какие трубы лучше выбрать для водяного теплого пола — обзор материалов и производителей
Основная информация о трубах как для теплого пола, так и для других систем (отопление и водоснабжение) которую нужно знать —
Основные свойства и параметры труб используемых в напольном и панельном отоплении
При выборе трубы для монтажа ее в теплом полу частного загородного дома или квартире высотного здания, отталкиваются не только от качества трубы и ее возможности применения в конкретном случае, но и от удобства монтажа.
Человеку, который в первый раз будет монтировать теплый пол в своем доме, удобней и приятней будет работать с более гибкой и держащей формой трубой, чем жесткой и не податливой, и это также нужно учитывать, т.к. в дальнейшем это может сказаться на качестве (равномерности) напольного отопления.
- Рабочая температура теплоносителя
Почти на всех видах пластиковых трубопроводах можно найти цифры с рабочей и максимальной температурой. Если на трубе написано, что максимальная температура 100 или даже больше градусов — относиться к этому нужно внимательно. С такой температурой полимерная труба проработает недолго. Для определения температурных свойств трубы, необходимо найти запись на трубе, для какого класса эксплуатации предназначена данная труба (см. рисунок ниже). Для металлических труб максимальная температура определяется фитингами и уплотнениями, которые используются вместе с трубой. - Максимальное давление
- Материал из которого произведена труба
Если с металлическими трубами все понятно, то с полимерными не совсем. В последнее время наши специалисты стали замечать, что не только потребители, но даже многие сантехники-монтажники не знают отличия труб из сшитого полиэтилена PEX и термостойкого полиэтилена PE-RT. В реальности же это разные трубы, с различными свойствами и ценой.
Какой материал больше подходит для труб теплого пола

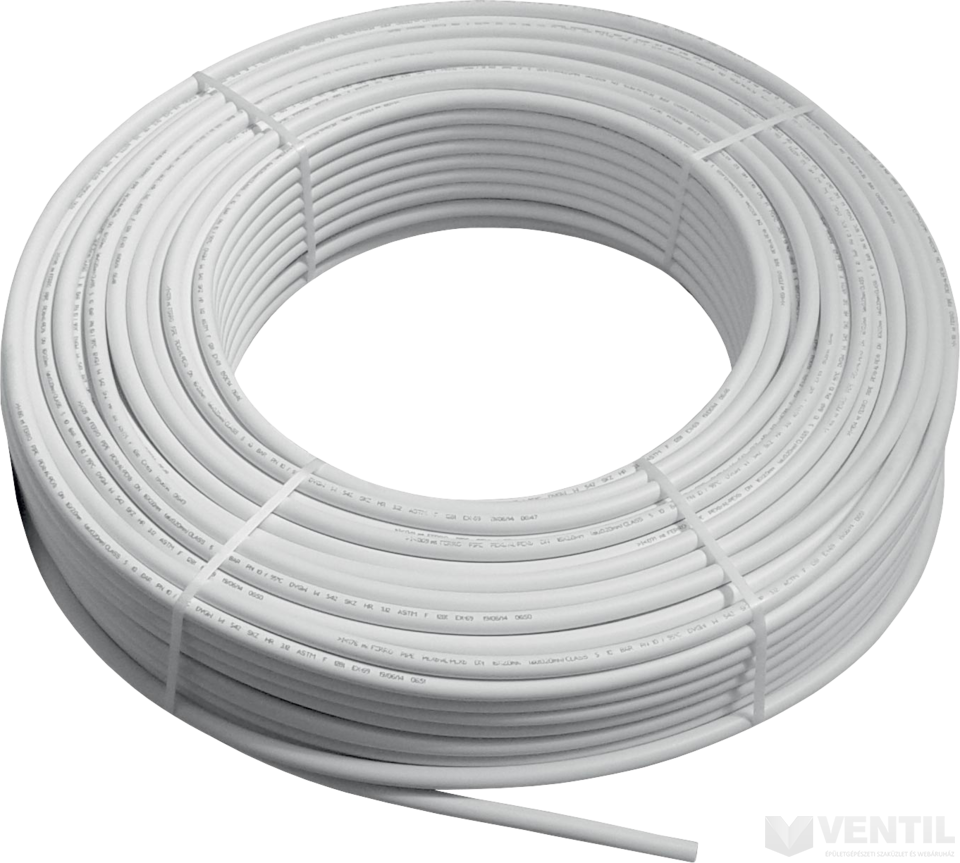

Металлопластиковые трубыМеталлопластиковые трубы — первые и наиболее популярные, до последнего времени, полимерные трубы для теплого пола.
В отличии от Henco, другие европейские производители перешли на производство металлопластиковой трубы из термостойкого полиэтилена PE-RT. Удлинение данного материала при нагревании в несколько раз меньше, чем у сшитого полиэтилена PEX, соответственно надежность такой трубы при резких колебаниях температуры выше. Так многие китайские производители используют именно сшитый полиэтилен, а учитывая экономию на других материалах, общее качество трубы оказывается достаточно низким, поэтому на форумах очень много плохих отзывов о расслаивающихся трубах, растрескивающемся наружном слое (боится ультрафиолет).
Наличие алюминиевой фольги в составе металлопластиковой трубы позволяет полностью избежать попадания кислорода в теплоноситель и уменьшить линейное удлинение до 5 раз.
Если вы решили использовать металлопластиковую трубу — лучше остановиться на европейских производителях
- Uponor (PE-RT/AL/PE-RT) Германия
- SANHA (PE-RT/Al/PE-HD) Германия (Применение до 5 класса эксплуатации)
- HENCO (PEXc/AL0.4vmm/PEXc) Бельгия
- APE, STOUT (PEXb/Al/PEXb) Италия (Один из лучший вариантов цена-качество)
- COMPIPE (PEXb/Al/PEXb) Россия (Применение до 5 класса эксплуатации)
- Valtec, Altstream и др. Россия-Китай

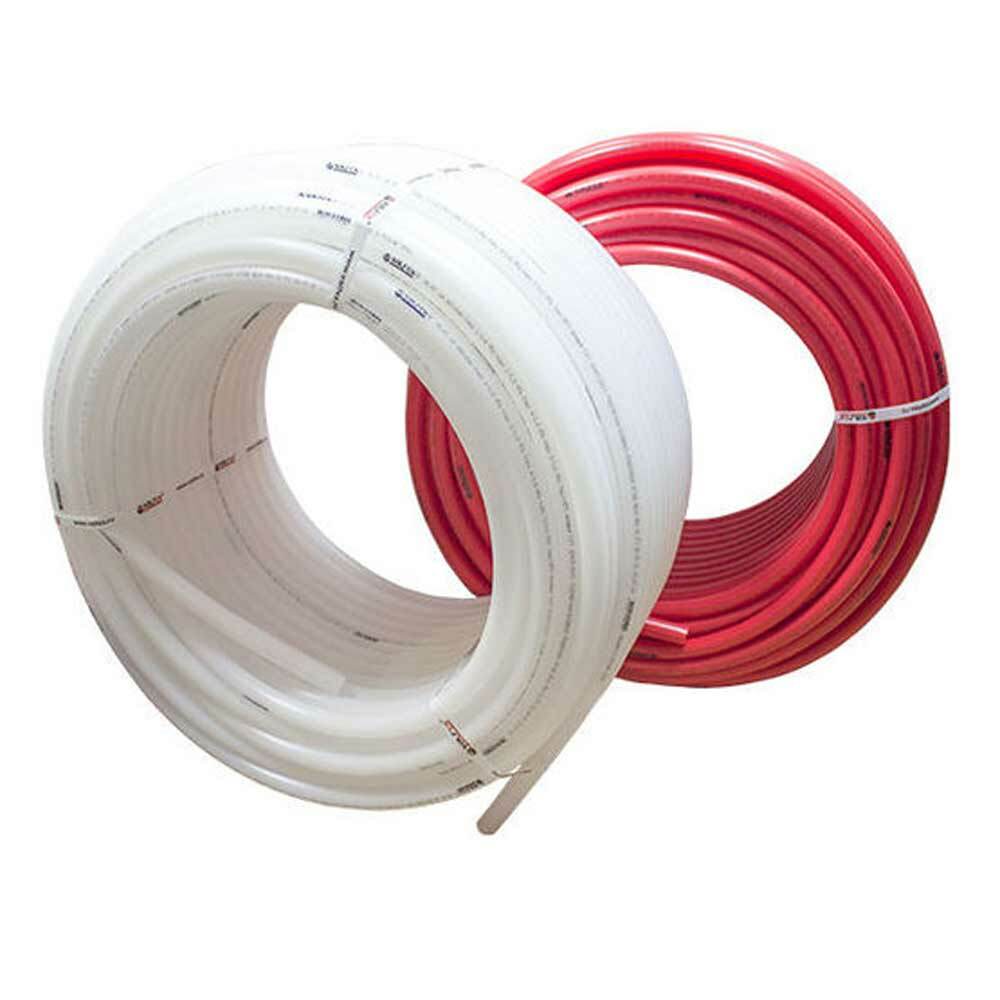

Сшитый полиэтилен — наиболее популярный материал для труб теплого пола в настоящее время. Не будем останавливаться в описании данного материала, т.к. информации наберется на целую статью, а расскажем на каких вариантах труб лучше остановиться.
Наибольший процент сшивки (от 75%) в пероксидном методе сшивки — трубы PEXa. Наиболее дорогой метод, который используют европейские производители. Силановый метод сшивки PEXb наиболее встречающийся, уровень сшивания достаточно высокий, но например в США такие трубы запрещены к использованию из-за наличия вредных химических соединений. Также считается, что труба PEXb получает свои прочностные свойства только во время эксплуатации трубы с теплоносителем.
В процессе воздействия на материал заряженными частицами получают на 60% сшитый полиэтилен PEXc. Изделие облучается в твердом состоянии. Основные недостатки метода – это неоднородность материала в результате, но есть и достоинства — сшитый полиэтилен получает повышенную эластичность.
При увеличении степени сшивки возрастает прочность, термостойкость, стойкость к агрессивным средам и ультрафиолетовым лучам. Однако вместе с увеличением степени сшивки увеличивается хрупкость и уменьшается гибкость полученного трубопровода.
Если довести степень сшивки полиэтилена до 100 %, то по своим свойствам он будет подобен стеклу.
Наибольшая проблема выбора конкретного производителя и трубы — низкое качество сшивания в трубах китайского производства, как и некоторых представителях российского. Еще одним недостатком таких труб является жесткость трубы, она плохо держит форму и после изгибания старается принять прежнюю форму и поэтому работать с ней сложнее, чем с металлопластиковой трубой, особенно не опытному монтажнику.
Недостатком материала PEX является то, что он кислородопроницаем. Вода в трубопроводах без защиты от кислорода через определенное время насыщается кислородом, что может привести к коррозии элементов системы. Для уменьшения кислородопроницаемости PEX используется тонкий слой из поливинилэтилена (EVOH). Основной слой PEX и слой EVOH соединяются между собой клеем. Стоит отметить, что слой EVOH не предотвращает полностью эмиссию кислорода, а лишь уменьшает кислородопроницаемость до значения 0,05–0,1 г/ м3 · сут.
, что допустимо для систем отопления. В трубе PEX-EVOH антидиффузионный слой выполнен снаружи, т.е. труба имеет трехслойную конструкцию: PEX-клей-EVOH.На рынке также встречаются пятислойные (PEX-клей-EVOH-клей-PEX) трубы, но испытания показали, что трехслойная конструкция более надежная. Мнение о том, что наружный слой EVOH в трехслойной конструкции подвержен истиранию, ошибочно.
Еще одним недостатком труб PEX является большое линейное удлинение, поэтому такие трубы практически не применяют при наружном монтаже, а только в скрытом.
Одним из плюсов трубопроводов сделанных из сшитого полиэтилена — наличие эффекта памяти. Эффект памяти формы очень полезен при монтаже. Если во время монтажа трубопровода образуется излом, сдавливание или иная деформация, то она легко устраняется прогреванием трубопровода до температуры 100–120 °С. (Однако в паспорте на российско-китайскую трубу Valtec написано: » При «заломе», испорченный участок трубы должен быть удален».)
На трубопроводах, покрытых антидиффузионным слоем, после восстановления образовываются складки.
В этих местах антидиффузионный слой отслаивается от слоя PEX. Данный дефект практически не влияет на характеристики трубопровода, так как основную несущую способность трубопровода определяет слой PEX, который полностью восстановился. Незначительное отслоение антидиффузионного слоя несущественно увеличивает кислородопроницаемость трубопровода.
Трубопроводы из сшитого полиэтилена, а особенно PEXa произведенные в Европе, лучше других полимерных труб подходят для использования не только в теплом полу, но и в радиаторном отоплении, скрытым методом.
Какие трубы можно встретить в продаже:
- UPONOR COMFORT PIPE PE-Xa EVOH Германия (применение до 4 класса эксплуатации)
- UPONOR COMFORT PIPE PLUS PE-Xa EVOH Германия (применение до 5 класса эксплуатации, теплый пол и радиаторы)

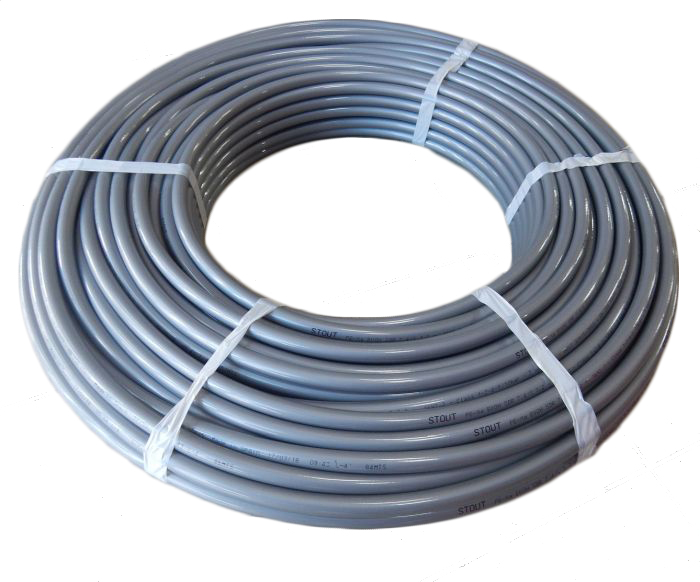

STOUT PEX-A Испания (применение до 5 класса эксплуатации) ЛУЧШИЙ ВЫБОР по ЦЕНЕ-КАЧЕСТВО
- SANEXT «Теплый пол» PE-Xa Россия-Европа (применение до 4 класса эксплуатации)
- Valtec PЕ-Xb EVOH Россия-Китай (применение до 4 класса эксплуатации)
Очень часто термостойкий полиэтилен PE-RT называют сшитым полиэтиленом.
Но технология производства такого полиэтилена состоит в следующем. В химической реакции «плоский» бутен заменяется на октилен (формула С8Р16 ), имеющий разветвленную в пространстве структуру. В дальнейшем он образует около главной цепи боковые ответвления, представляющие собой взаимно переплетенные цепочки мономера. Они соединяются между собой благодаря механическому переплетению веток, а не за счет межатомных связей.
Трубы PE-RT в основном используются для обогрева полов, где температура и давление ниже, чем в системах водоснабжения и отопления. Хоть производители PE-RT труб, и проводя свою маркетинговую политику, утверждают: свойства их труб такие же, как и у сделанных из сшитого полиэтилена PEX. Однако это вызывает сомнение, поскольку PE-RT – обычный термопласт с ограниченной совокупной стойкостью к повышенным температурам и давлению в системах с горячей водой, что подтверждают гидравлические испытания и последующая практика.
Сравнение кривых регрессии, полученных независимым Институтом полимеров Bodycoat (Бельгия), говорит о том, что долговечность PE-X труб выше, а кривая регрессии, показывающая потерю способности выполнения рабочих функций во времени, для термостойкого полиэтилена PE-RT имеет характерный перелом (потеря прочности при длительной эксплуатации) уже при 70 °С.
BioPipe (PERT) Россия
Royal Thermo 16×2.0 PE-RT (тип 2) (Россия) Самый доступный вариант с высоким качеством
Трубы из нержавеющей стали и меди
Данные виды труб в монтаже теплых полов практически не используются, и основные причины — высокая цена. В связи с тем, что полиэтиленовые трубопроводы лучших немецких производителей в 2 раза дешевле, труб из металла, а срок службы составляет более 50 лет (в теплом полу), необходимости в таких трубах отпадает. Монтаж пола из медной трубы дороже и монтажник таких полов, должен обладать большим опытом и квалификацией.
Выводы
Как и для другого типа оборудования и материалов, при выборе конкретного производителя мы рекомендуем останавливаться на европейских производителях. В том, что производитель европейский необходимо определять, по штрих коду и надписи «Made in …». Многие продавцы предлагают итальянскую трубу, но не могут подтвердить, что она произведена в Италии, т.
к. реально трубу производят в Китае, а реальная родина бренда — Россия. Ну и конечно, если труба производится в европе, то и цена на такую трубу будет не самая низкая, т.к. качество дешемым быть не может. Если сравнивать недорогую трубу немецкую и дорогую китайскую — решайте сами, на сколько вы уверены в реальных характеристиках и качестве китайской трубы, например, в уровне «сшивки» сшитого полиэтилена.
Если делать выводы по матераилам для труб теплого пола, то наши специалисты расставляют материалы в такой последовательности, начиная с наилучшего:
- Сшитый полиэтилен PEXa с антидиффузным слоем
- Металлопластик со внутренним слоем PE-RT
- Сшитый полиэтилен PEXb,c
- Термостойкий полиэтилен PE-RT
Трубы для водяного теплого пола
В скором времени планирую делать водяной теплый пол. Подскажите, какие трубы для этого использовать? Мнения моих знакомых расходятся – одни советуют металлопластик, другие полипропилен.
Что из них выбрать? Или взять что-то другое?У меня к автору возникает сразу встречный вопрос-совет – самостоятельно ли вы будете заниматься устройством “теплого пола”?
По задаваемым вопросам видно, что вы не являетесь профессионалом в данной области строительства. Как показывает практика, правильная и надежная работа теплого пола связана не только с правильно выбранными материалами и оборудования, но и от неукоснительного соблюдения технологии монтажа.
Если первое можно для себя раскрыть, ознакомившись с многочисленными статьями и задав вопросы менеджерам на сайтах строительных компаний, то качественный монтаж зачастую под силу только опытным специалистам-монтажникам. Мой совет – доверить квалифицированную работу профессионалам! А о применении различных труб в технологии “теплого пола” я попытаюсь доступно изложить.
Какие бывают виды труб
Если рассматривать теплый пол бытового назначения (в квартирах, жилых домах, и пр.), как в вашем случае, то применение труб почти всегда стандартное: либо полиэтиленовая (ее еще называют полимерной или сшитый полиэтилен), либо металлопластиковая труба (металлополимерная труба).
Полиэтиленовая труба производства Rehau
Металлопластиковые трубы нельзя назвать полиэтиленовыми, так как полимер выполняет в большей степени защитные функции основного прочного компонента – алюминия. Внутренний защитный слой препятствует воздействию теплоносителя, являющегося для металла агрессивной средой, а наружный предотвращает пагубное влияние факторов извне.
Выбор труб для монтажа теплого пола
Какую из этих труб выбрать для монтажа водяного теплого пола? По своим прочностным характеристикам и надежности в эксплуатации они не будут сильно отличаться друг от друга. Однако, исходя из своей практики, могу сказать, что обе унифицированные для всех видов отопления трубы при устройстве теплых полов использовать можно, но профессионалами не рекомендуется. Объясню почему.
Металлопластиковя труба Valtec в разрезе
Полиэтиленовые трубы из-за особенностей структуры материала имеют очень низкую для такого вида отопления теплопроводность. Не отличается хорошей теплоотдачей и обычная металлопластиковая труба.
Технические характеристики стандартных труб предполагают транспортировку теплоносителя до источника теплоотдачи (например, радиатор отопления). Теплый водяной пол же предусматривает передачу тепла от стенок труб покрытию.
Таким образом, целесообразнее всего будет применить специально разработанную для теплых водяных полов трубу. Обычно она, как и металлопластиковая, выполнена на основе алюминия, но с принципиальным отличием: внешний и внутренний слои выполнены из полимерного материала с повышенной теплопроводностью.
На рынке материалов для устройства теплых полов представлены также специальные полиэтиленовые трубопроводы, конструкция которых имеет так называемый кислородный слой. Внешний кислород благодаря этому слою не способен проникать в воду и ускорять коррозию элементов системы отопления, что повышает ее долговечность и надежность эксплуатации.
Структура трубы с кислородным слоем
Эти трубы изготавливаются по дорогостоящей технологии сшитого полиэтилена, вследствие чего, на фоне металлопластиковых конкурентов, выделяются более высокой ценой.
Из-за этого алюминиевые трубы получили большее распространение. Удобство монтажа и той и другой трубы для водяного теплого пола находится на достаточно высоком уровне, хотя технология укладки немного отличается.
Можно сказать, что обе специальные для напольного отопления трубы неплохо переносят эксплуатацию. И при выборе материала и торговой марки придется полагаться, в основном, на размеры кошелька. Также, нужно остерегаться подделок! Успехов Вам!
Какие трубы для теплого пола выбрать: Rehau, Uponor, Sanext
Устройство теплых полов в домах и квартирах не только получает все большую популярность, но и пользуется спросом. Основных причин — почему теплые полы завоевали спрос не много, но в итоге они весомее других. Помимо тепла в помещении отмечается экономия затрат на пользование коммунальными услугами. Вопрос выбора труб для теплого пола остается актуальным.
Среди огромного выбора трубопроводных систем, которые предлагает потребителю современный рынок порой достаточно сложно найти для себя лучший вариант системы теплого пола, которая будет полностью соответствовать всем стандартам качества и комфорта.
В данной статье мы сопоставим четыре наиболее востребованных изготовителя труб для системы теплого водяного пола, чтобы, сравнив их свойства выбрать наилучший вариант продукции.
- Продукция итальянской фирмы Sanext
Для изготовления продукции компании Sanext используется инновационный материал PEX (сшитый полиэтилен), трубы оснащены анти-кислородным барьером. Благодаря трехслойному покрытию материала, степень шума значительно снижается. Изготовитель дает гарантию на эту систему периодом в 10 лет, предоставляя лимит ответственности в размере 150 тысяч долларов. Согласно заявленным характеристикам, продукция может прослужить 50 лет.
Система теплого пола итальянской фирмы Sanext вмещает в себя все необходимые составляющие для подключения и монтажа теплого пола под ключ. Для создания полностью автоматизированной работы можно дополнительно приобрести комплект температурной регулировки.
Продукция поставляется клиенту в специальных бухтах по 200 и 100 метров, с толщиной стенки трубы в 2 миллиметра, диаметром 16-20 миллиметров.
Давление, поддерживающиеся в трубах составляет 6 бар при температуре +90ºС, с вероятностью экстренного повышения температуры до +100ºС.
- Aquatherm (Германия)
Изготавливается из полиэтилена и полибутэна PE-RT и PP, с применением экструзионного способа. Как и Sanext материалы этого производителя снабжены анти-кислородным барьером. Лимит ответственности составляет 8 миллионов евро, а гарантия выдается сроком на десять лет, также производитель гарантирует бесплатную замену. Минимальный срок службы составляет 50 лет.
Привилегией материалов данного производителя является высокие показатели упругости и маленький радиус изгиба. В комплекте идут все необходимые составляющие и дополнительно комплект регулировки температуры. Продаются в крупных бухтах по 250 и 500 метров, с толщиной стен от 1,25 до 2 миллиметров и диаметром от 10 до 20 миллиметров. Поддерживается давление в 10 бар и температуру +90ºС PE-RT и +60ºС PP.
- Фирма Uponor (страна производитель Финляндия)
Сегодня материал финского производства является одним из самых популярных.
Приблизительно один миллион объектов всего мира уже оборудованы таким видом напольного отопления.
Компания Uponor производит:
- металлопластик;
- сшитый полиэтилен.
Большее давление могут выдержать металлопластиковые трубы, но полиэтиленовые намного лучше гнуться и облегчают монтаж. В комплекте Uponor поставляет потребителю все необходимое оборудование и составляющие, а также комплект для регулировки температуры.
Реализуется продукция упакованная в бухтах по 120 и 240 метров, диаметром от 16 до 25 миллиметров, с толщиной стенок от 2 до 2.3 миллиметра. Трубы из металлопластика выдерживают давление в 10 бар, а полиэтиленовые – 6 бар. Наиболее подходящий температурный режим + 95ºС, допускается временное повышение температуры до +110ºС
- Немецкая фирма Rehau
Трубы изготавливаются из материала PEX, трехслойные с низким уровнем шума и снабжены анти-кислородным барьером. Производитель дает гарантию на десять лет, срок эксплуатации составляет пятьдесят лет.
Отличительная особенность данной фирмы, такое условие – если температура не будет превышать шестьдесят градусов, гарантия на срок эксплуатации возрастает до 100 лет.
Как и все перечисленные системы теплого пола, Rehau включает в комплект все требуемые компоненты для установки системы под ключ, включая автоматический регулятор температуры. Упаковывается и поставляется в бухтах от 25 до 600 метров, толщина стенки – 1.1 до 2.4 миллиметра. Диаметр варьируется от 10 до 25 миллиметров. При температуре +90 градусов трубы выдерживают давление в 6 бар, на короткое время возможно повышение температурного режима до +110 градусов.
Вывод
Сравнивая разнообразие диаметров, вышеперечисленных фирм лучшими являются трубы торговой марки Rehau (Германия). В вопросе температурного режима и уровня давления лидерство получают PE-RT продукция производителя Aquatherm. Хорошую гарантию на материал дают две компании: Sanext и Aquatherm официальным представительством которых является компания Агпайп: http://agpipe.
ru/truby-dlya-teplogo-vodyanogo-pola. Самые комфортные условия перевозки товара у Rehau.
Принимая во внимание все факторы можно сделать вывод. Первое место по характеристикам и качеству занимает продукция Aquatherm. Так как при даже самой минимальной толщине трубы сохраняется максимальное давление и температура. Компания располагает долгим сроком эксплуатации продукции и дает отличную гарантию на товар.
© 2021 prestigpol.ru
Трубы для теплого водяного пола
Содержание:
Какие трубы применяют для монтажа теплого пола
Способы укладки трубопроводов водяного теплого пола
Какие материалы необходимы для монтажа теплого пола
Порядок монтажа теплого пола
Альтернативные способы прокладки теплого пола
Водяные теплые полы приобретают все большую популярность у людей, которые ценят комфорт. Теплые полы позволяют полностью по другому взглянуть на отопление помещения и избавиться от громоздких радиаторов и стояков.
Чтобы в доме стало тепло достаточно правильно выполнить разводку этой системы, правильно подобрать материалы для нее и после наслаждаться результатом работы. Применить теплые полы от теплоносителя можно в основном в загородных домах или коттеджах. Это связано с тем, что в многоэтажных домах система отопления квартир взаимосвязана между собой. Оборудование теплого водяного пола приведет к понижению температуры в соседних квартирах. Вряд ли это понравиться соседям.трубы из сшитого полиэтилена
Какие трубы применяют для монтажа теплого пола
Главным компонентом теплого пола, который должен обеспечивать надежность и долговечность системы, это трубы. Основные виды труб, которые применяются в укладке водяных полов:- медные трубы;
- металлопластиковые трубы;
- трубы из полипропилена;
- полиэтиленовые трубы.
Каждый вид труб имеет свои преимущества и недостатки.
Основным их преимуществом является прочность и долговечность. Медь позволяет системе выдерживать высокие температуры и перепады давлений. Так медные трубы обладают самым высоким коэффициентом теплопроводности, что гарантирует быстрый нагрев поверхности пола, но при этом цена этих труб достаточно высока. Чтобы она прослужила достаточно долго, при монтаже необходимо исключить соприкосновение стяжки из бетона с медью во избежание коррозии.Металлопластиковые трубы наиболее применяемые для монтажа пола. Они обладают неплохой теплопроводностью и износостойкостью. Кроме того срок эксплуатации этих труб, в зависимости от толщины стенок и материала, около 20 лет.
Полипропиленовые трубы также обладают хорошим уровнем износостойкости, но используют их достаточно редко. Связано это с тем, что для изгиба таких труб требуются дополнительные отводы.
Полиэтиленовые трубы самый предпочтительный вариант для монтажа теплого пола. Цены на эти материалы не высоки и при этом отличаются качеством и высоким сроком эксплуатации.
Единственным недостатком является то, что трубы из сшитого полиэтилена необходимо жестко закреплять на изгибах, иначе они возвращаются в первоначальную форму.
Способы укладки трубопроводов водяного теплого пола
После того как выбраны материал трубопроводов для монтажа, необходимо рассчитать их количество. Для этого профессионалы советуют поступить следующим образом: на миллиметровой бумаге начертить в масштабе план помещения и на нем сделать план разводки теплого пола.укладка труб спиралью и змейкой
Система теплых полов укладывается или «змейкой» или «спиралью». Пол уложенный первым способом достаточно просто монтировать, но есть недостаток в такой укладке. Дело в том, что теплоноситель поступая в систему постепенно теряет температуру от источника и до границы помещения. Это значит, что поверхность будет прогреваться неравномерно. Способ укладки теплого пола «спиралью» помогает избежать подобных проблем. Теплоноситель при такой укладке начинает распространяться от центра помещения к краям, тем самым равномерно прогревая пол.
Теплый пол не рекомендуется укладывать под мебелью или в труднодоступных местах. Это не целесообразно и поможет сэкономить на материалах и топливе для обогрева. Также стоит учесть, что общая протяженность трубопроводов не должно составлять более 55-60 метров. Если длина будет больше, то эффективность системы снизится, за счет повышения теплопотерь. Для равномерного прогрева пола расстояние между трубами должна быть не более 30-35 сантиметров.
Все трубы необходимо нанести на подготовленный чертеж с учетом требований к монтажу. После того, как все они начерчены, достаточно подсчитать их суммарную длину и умножить на масштаб. Именно столько труб необходимо будет приобрести.
Какие материалы необходимы для монтажа теплого пола
- Материалы для исключения потерь, то есть теплоизоляция. Для нее могут использоваться пенополистирол или пенопласт. Для хорошей изоляции хватает укладки одного слоя теплоизоляционного материала.
- Гидроизоляционный материал. Для гидроизоляции подходит как обычная полиэтиленовая пленка так и микрофольга. Это будет служить и еще дополнительным слоем тепловой изоляции.
- Демпферная лента. Ее прокладка необходима между на границах помещений и возле стен для компенсации температурной деформации бетонного покрытия.
- Сетка для придания бетонной стяжки прочности. Одновременно она служит основой, к которой будут прикреплены трубы теплого пола.
- Скобы или хомутики для крепления труб к арматурной сетке.
- Коллектор для теплого пола. Это важнейшая деталь, которая обеспечивает распределение тепловой энергии по помещением и поддержание комфортной температуры. В состав коллектора обязательно должны входить терморегуляторы. Он отвечает за поддержание в системе температуры заданной регулятором температур. Если коллектор теплых полов один на несколько помещений различной площади, то во избежания «перекоса» температур, их оснащают регуляторами расхода. Благодаря этому тепло по помещению распространяется равномерно. Коллектор можно приобрести в специализированных магазинах, а можно сделать своими руками.
- Узел смешения. Его установка необходима тогда, если часть помещений отапливается настенными радиаторами, а часть теплыми водяными полами. В радиаторы поступает прямая котловая вода высокой температуры. Для теплого пола такая температура не допустима, а значит перед системой необходимо смешивать расходы подающей и обратной воды.
Коллектор можно приобрести в специализированных магазинах, а можно сделать своими руками.Порядок монтажа теплого пола
Укладка теплого пола не потребует особого умения и наличия специальных инструментов. Для монтажа системы следует выполнить все действия в правильном порядке. Для начала необходимо выровнять поверхность и очистить ее от загрязнений. Перепад высот более чем в 5% не допускается. Если уклон больше нужно сделать стяжку. После того как поверхность выровнена, на нее укладывают слой теплоизоляции. Именно она не дает проникать теплу через ограждающие конструкции. Оптимальная толщина изоляции составляет 4-5 сантиметров.
Кроме того теплоизоляция из-за своей пористой поверхности позволяет скрыть небольшие неровности полов и улучшить звукоизоляцию. Далее идет слой гидроизоляции и можно приступать к процессу укладки труб пола.подключение труб к коллектору для теплого пола
Монтаж трубопроводов необходимо начинать с установки коллектора и терморегуляторов. Только после этого выполняется разводка теплого пола по помещению. Перед включением в эксплуатацию системы ее необходимо проверить на прочность и плотность и удалить воздух из системы.
Опрессовать систему нужно еще до того как будет выполнена стяжка. Для этого каждый контур теплого пола заполняется водой и происходит повышение давления. Величина пробного давления превышает рабочее примерно в два раза. После вентиль на коллекторе закрывается и система оставляется под давлением на сутки. Система и ее соединения подлежат дальнейшей эксплуатации, если нет видимых разрывов и течей. Для проверки герметичности соединительных элементов через трубопроводы пропускают теплоноситель, нагретый до 70-75 градусов Цельсия.
После того как проверена целостность системы, можно преступать к заливке теплых полов бетоном. Для прочности покрытия на трубы укладывается армированная сетка и поверх нее заливается стяжка. Для уменьшения толщины покрытия, специалисты рекомендуют добавлять в цемент пластификатор. Это делает покрытие более эластичным и достаточно будет толщины слоя около 3 сантиметров. Делать стяжку рекомендуют при температуре не ниже 5 градусов. При более низких температурах может произойти замерзание стяжки и ее кристализация.
Прогрев системы и удаление из нее воздуха.
После произведенного монтажа следует произвести пробный пуск и прогрев системы, а также удалить из нее воздух. Для это давление и температура понимается и устанавливается естественная циркуляция. В результате этого воздух собирается и подходит к верхней точке системы. Чтобы его удалить достаточно приоткрыть вентиль на коллекторе. Такую процедуру необходимо проводить несколько раз, так как весь воздух выйдет из системы не сразу.
Кроме того удалять воздух нужно не во всей системе сразу, а по контурам.
Альтернативные способы прокладки теплого пола
Хотя в укладке теплого пола нет особых трудностей, существуют более простые способы его монтажа, например, деревянная или полистирольная модульные системы. Их применение позволяет значительно упростить монтаж теплого пола и не терять время с укладкой бетонной стяжки. Суть таких систем состоит в том, что в материале уже выполнены отверстия под трубы. Очень часто с модулями в комплекте идут все необходимые трубы и другие необходимые элементы. Достаточно взять готовые модули и уложить их в помещении.не забывайте укладывать утеплитель и отражатель
Полистирольная система идеально подойдет для невысоких помещение, где каждый сантиметр играет роль. Такая система обладает прекрасной теплоизоляцией и равномерно распределяет тепло по поверхности.
Деревянная модульная система органично впишется в интерьер дома.
Монтировать ее достаточно легко. Половые лаги покрываются теплоизоляцией, а поверх нее, как обычный пол выкладывается система теплого пола. При желании сверху на нее можно уложить любое покрытие.
Преимущество теплого водяного пола.
Теплый дом имеет ряд существенных преимуществ, которые позволяют не только наслаждаться теплом и уютом, но и значительно экономить энергоносители. Чтобы достичь экономии необходимо правильно подобрать трубы, регуляторы температур и расходов и качественно выполнить монтаж системы.
Основные достоинства теплых полов:
- теплые полы скрыты под напольным покрытием, что не портит внешний вид помещения разводкой трубопроводов и установленными радиаторами вдоль стен;
- тепло от правильно смонтированных теплых полов равномерно распространяется по объему помещения;
- система водяных теплых полов позволяет экономить электрическую энергию на обогрев;
- такая система не высушивает воздух;
- тепло после выключения теплых полов еще долго сохраняется в обогреваемом помещении;
- система водяного теплого пола очень проста в монтаже и не требует особого ухода после;
- приблизительный срок эксплуатации отопительной системы 50 лет.
Из-за простоты монтажа и экономной работы за водяными теплыми полами будущее системы отопления коттеджей и загородных домов. Возможно, что через несколько лет радиаторы вдоль стен и неравномерно прогретые помещения уйдут в прошлое, а на смену им придет экономная и легко регулируемая отопительная система, которая с будет создавать необходимую температуру по желанию обитателей дома.
|
Просмотрите наш каталог трубок.
Однако причиной сокращения использования лучистого теплого пола в домах и других жилых помещениях в 1900-х годах было то, что многие системы теплого пола были установлены с использованием медных или стальных труб. Эти системы теплого пола вышли из строя из-за усталости металла или химической несовместимости с бетоном.Утечки часто было трудно или невозможно было найти и исправить. Однако трубки PEX все изменили. В 60-е годы европейские исследователи открыли новый полимерный материал, названный сшитым полиэтиленом, или сокращенно PEX. Ничто не может сравниться с комфортом и теплотой системы лучистого отопления в вашем доме, а системы водяного теплого пола с использованием трубок являются наиболее доступными и простыми в установке. Системы излучающего пола PEX нагревают комнату, пропуская горячую воду через трубы PEX, которые устанавливаются в бетонной плите, прикрепляются под полом или устанавливаются в шпалах над полом.Лучистое тепло PEX Tubing создается в соответствии с высокими стандартами ASTM и обычно в 2–3 раза превышает номинальные значения температуры / разрывного давления ASTM, указанные на трубке, и способны выдерживать значительные изменения температуры, необходимые для системы напольного отопления.
Трубка / Kuraray — EVAL ™
Используйте энергию более эффективно.
Защищайте жилые помещения от радона и других газов. Защитите окружающую среду от утечек и выбросов. Барьер EVAL ™ добавляет функции на строительной площадке.Труба теплого пола
Системы теплого пола из труб отопления из полибутена (ПБ), полипропилен (PP) или сшитый полиэтилен (PEX) может вызвать потенциальная коррозия металлических частей нагревательного элемента из-за к кислороду, который легко проникает через пластиковые трубы и в отопительный контур.
Чтобы избежать коррозии, можно использовать несколько вариантов. принято:
- из коррозионно-стойкого материала
- добавление в воду антикоррозионных средств
- снижает кислородную проницаемость трубы.
Снижение кислородной проницаемости труб — самый надежный
и экономичное решение. Используя многослойную трубу из пластика
содержащего барьерный слой EVAL ™, скорость передачи кислорода
сведется к минимуму и коррозия металлических деталей
в системе отопления сведена к минимуму.
Газобарьерные свойства смол EVAL ™ предотвращают проникновение кислорода от проникновения через стенку трубы и впоследствии растворяется в циркулирующей горячей воде, вызывая коррозию металла детали в нагревательном элементе. Пластиковые трубы с покрытием слой EVAL ™ — хорошая альтернатива медным трубам и соответствует строгие строительные стандарты по проникновению кислорода, такие как Например, DIN 4726 в Германии, который допускает максимальное количество кислорода скорость передачи 0.1 г / м³ в день при 40 ° C или ниже.
Особые версии типов EVAL ™ E и F имеют особенно был разработан для этого приложения. Эти специальные трубы EVAL ™ марки содержат дополнительные антиоксиданты или термостабилизаторы для повысить долговременную стабильность и срок службы трубы теплого пола.
Марки труб EVAL ™ E и F соответствуют всем требования, необходимые для высококачественной трубы, которая используется для промышленные цели.
Что предлагает слой EVAL ™:
- предотвращает проникновение кислорода через стенку трубы,
Это означает, что можно отказаться от добавок для защиты от ржавчины.
- соответствует строгим строительным стандартам (DIN 4726).
- дополнительных антиоксидантов обеспечивают долгосрочную термическую стабильность и ожидаемый срок службы более 50 лет.
- гибкость: труба, с которой легко обращаться, быстро установить.
- экономичная альтернатива металлическим трубам.
- высококачественные трубы промышленного назначения.
- дополнительных антиоксидантов обеспечивают отличный кислородный барьер при более высокая температура.
- хорошая стойкость к истиранию.
| Типовые области применения | Типовая конструкция (вход / выход) |
Трубы теплого пола | PEX / стяжка / EVAL ™ |
Способ обработки:
Коэкструзия
Труба PEX 101: все, что вам нужно знать
Фото: istockphoto.
com
Сшитый полиэтилен (PEX), разновидность гибкого пластика, в настоящее время заменяет традиционную медь и оцинкованную сталь в качестве линий водоснабжения как в проектах нового строительства, так и в проектах реконструкции. Вы, вероятно, видели рулоны синих и красных труб из PEX в сантехническом проходе вашего местного магазина товаров для дома, но могли не знать, что эта красочная трубка теперь позволяет энтузиастам-домашним мастерам заменять собственные протекающие водопроводы вместо того, чтобы звонить профессионалу . Читайте дальше, чтобы узнать больше о PEX — что это такое, где его можно использовать, а также обо всех плюсах и минусах этого популярного сантехнического материала.
PEX, прошлое и настоящее В 1968 году немецкий ученый Томас Энгл открыл способ сшивания обычного пластика (полиэтилена) под действием излучения для получения материала в гораздо более эластичной форме. Новый пластик, превращенный в гибкую трубу PEX (также известную как труба PEX), прибыл в США в 1980-х годах, первоначально для систем лучистого напольного отопления: гибкая труба встраивается в бетонную плиту, и горячая вода подается через нее для нагрева плиты и излучать тепло в остальную часть комнаты.
Труба PEX остается популярной для теплого пола.
Хотя использование PEX для систем водоснабжения было широко распространено в Европе с 1980-х годов, здесь он появился поздно, потому что некоторые ранние версии немного испортились под воздействием высоких уровней хлора, характерных для систем водоснабжения США. Добавление антиоксидантов во время производства сделало PEX пригодным для транспортировки питьевой воды, и за последние два десятилетия он стал популярным, поскольку соответствовал нашим стандартам питьевой воды.
Фото: homedepot.com
Жалобы на ранние системы водоснабжения PEX возникли, когда фитинги, используемые для соединения труб, вышли из строя и протекли. Улучшенные фитинги решили эту проблему, и популярность PEX резко возросла. Сегодня PEX используется более чем в 60 процентах систем водоснабжения жилых домов нового строительства.
Детали PEX PEX доступен различной длины, от коротких 10-футовых частей (для небольшого ремонта) до рулонов длиной более 500 футов, которые используются для установки всей системы водоснабжения дома.
Диаметр труб PEX составляет от 3/8 до 1 дюйма, а их цветовая кодировка позволяет легко определить, для чего используется конкретная труба. Хотя существует три типа PEX (см. Label Lingo ниже), разные цвета не обозначают различий; они просто позволяют установщику легко определить, по каким линиям идет горячая вода, а по каким — холодная.
- Красная труба из PEX для подачи горячей воды.
- Синяя труба из PEX для подачи холодной воды.
- Белая труба PEX может использоваться как для горячей, так и для холодной воды.
- Серая труба PEX , как и белая, может использоваться как для горячей, так и для холодной воды (хотя не все центры DIY используют серую).
Некоторые рабочие места лучше оставить профессионалам
Получите бесплатные оценки от ближайших к вам лицензированных сантехников.
+ Фантастическая гибкость Традиционные водопроводные системы из меди и оцинкованной стали включают в себя основные линии и серию небольших ответвлений, ведущих к каждому приспособлению.
Каждая ветвь, которая присоединяется к основной линии, требует отдельного подключения.PEX имеет явное преимущество перед этими материалами из-за своей гибкости, которая позволяет одному концу трубы PEX подключаться к коллектору PEX (основная система контроля воды), а затем беспрепятственно проходить через стены и полы к отдельному приспособлению. . Эта система, называемая «домашним водопроводом», за счет использования полиэтиленгликоля одной длины для каждого устройства подачи горячей и холодной воды в вашем доме устраняет риск утечек в нескольких местах подключения.
Фото: istockphoto.com
Преимущества и недостаткиПомимо гибкости, PEX имеет и другие преимущества — и два основных момента.
ПРОФИ- Установка PEX не требует пайки, как медь и оцинкованная сталь.
- PEX расширяется, что делает его более устойчивым к растрескиванию при замерзании, чем медь или сталь.
- PEX не подвержен коррозии, которая может происходить как с медными, так и со стальными трубами, что приводит к утечкам и загрязнению водопровода.
- Вода бесшумно протекает через полиэтилен PEX, устраняя «гидравлический удар», связанный с металлическими трубопроводами.
- Цветовая кодировка (красный и синий) позволяет легко различать линии горячего и холодного питания.
- PEX можно подключать к существующим металлическим линиям подачи с помощью соответствующих фитингов.
- PEX не подходит для использования на открытом воздухе. Ультрафиолетовые лучи вызывают быстрое разрушение PEX — трубки, оставленные на открытом воздухе, могут затвердеть и потрескаться в течение нескольких месяцев.
- PEX в настоящее время не может быть переработан, потому что он не плавится, как другие перерабатываемые пластмассы. Однако с ростом популярности PEX, вероятно, возрастет и спрос на способ его переработки.
- Хотя установка удобна для самостоятельного выполнения, для работы с PEX требуются специальные разъемы и инструменты.
Фото: istockphoto.
com
Различные типы PEX различаются производственным процессом, используемым для изготовления трубки. При покупке PEX вы можете заметить рулоны с обозначениями A, B или C. Выберите трубку, наиболее подходящую для ваших нужд:
- PEX-A производится с использованием перекиси. Этот тип PEX является наиболее гибким из трех типов и подходит для использования во всех домашних водопроводах. Он в наибольшей степени расширяется при воздействии ледяной воды, поэтому он наиболее устойчив к растрескиванию при низких температурах. С ним легко работать, но он дороже, чем B или C. 10-футовый кусок PEX-A стоит от 3,50 до 7,50 долларов, в зависимости от марки и диаметра. Помимо гибкости, PEX-A не имеет значительных преимуществ перед PEX-B.
- PEX-B производится методом отверждения во влаге. PEX-B немного жестче, чем PEX-A, и имеет отчетливую «память» катушки, которая заставляет трубку возвращаться в исходное свернутое состояние. Однако память катушки не является препятствием для установки, и PEX-B часто является предпочтительным выбором для жилищного водопровода, потому что он также расширяется, чтобы противостоять растрескиванию при замерзании воды, но дешевле, чем PEX-A: 10-футовая секция PEX-B стоит от 2,50 до 5,50 долларов, в зависимости от марки и диаметра. PEX-B также отличается повышенной устойчивостью к хлору, что делает его хорошим выбором в областях с сильно хлорированной водой.
- PEX-C изготавливается методом облучения. Поскольку это самая жесткая версия, работать с PEX-C труднее всего; эта жесткость также делает его наиболее склонным к перегибам, а также к растрескиванию при замерзании воды. Эти нежелательные свойства делают PEX-C наиболее подходящим для краткосрочного ремонта, когда нет необходимости огибать острые углы. PEX-C — наиболее экономичный выбор, 10-футовая секция стоит от 1,75 до 3,50 долларов в зависимости от марки и диаметра.
Однако память катушки не является препятствием для установки, и PEX-B часто является предпочтительным выбором для жилищного водопровода, потому что он также расширяется, чтобы противостоять растрескиванию при замерзании воды, но дешевле, чем PEX-A: 10-футовая секция PEX-B стоит от 2,50 до 5,50 долларов, в зависимости от марки и диаметра. PEX-B также отличается повышенной устойчивостью к хлору, что делает его хорошим выбором в областях с сильно хлорированной водой. Фото: homedepot.
com
Для создания водонепроницаемых соединений с трубами PEX вам потребуются подходящие инструменты и расходные материалы. Для каждого из следующих способов соединения фитинги и соединители должны точно соответствовать размеру трубы PEX. Сотни типов фитингов, обычно из латуни, доступны для соединения PEX с существующими медными или стальными трубами, а также для соединения с арматурой. Также доступны фитинги для соединения труб разных размеров.Следующие пять методов используются для обеспечения водонепроницаемости соединений.
Фото: amazon.com
- Медный обжим: Один из наиболее распространенных способов соединения PEX — это медные обжимные кольца (см. На Amazon), для чего требуется специальный инструмент для обжима PEX (см. На Amazon) . Медное кольцо надевается на конец трубки PEX, и затем в трубку PEX вставляется фитинг. Затем медное кольцо проталкивается до конца трубки — поверх фитинга — и используется инструмент для обжима PEX, чтобы плотно обжать медное кольцо (и трубку) на месте.
- Соединения для расширения: Метод расширения для соединения PEX включает использование специального расширительного инструмента PEX (см. Amazon) для увеличения диаметра трубки PEX перед тем, как вставить конец фитинга. Затем трубка PEX сжимается до исходного размера, чтобы создать водонепроницаемое уплотнение вокруг фитинга.
- Хомуты из нержавеющей стали (SSC): Метод SSC для соединения PEX включает использование зажимного инструмента с храповым механизмом для затягивания колец из нержавеющей стали вокруг соединений PEX (вид на Amazon).Подобно методу обжима меди, стальное кольцо надевается на трубку PEX перед тем, как вставить фитинг. Затем зажимной инструмент с храповым механизмом используется для сжатия язычка на кольце, который надежно затягивает кольцо вокруг трубки и фитинга.
- Компрессионные фитинги: Фитинги этого типа включают в себя надевание латунной гайки с резьбой на конец трубки PEX, за которой следует коническое пластиковое компрессионное кольцо (вид на SupplyHouse). Затем в конец трубки PEX вставляется полая латунная трубка.Затем все это вставляется в конец резьбового фитинга, а затем на конец фитинга навинчивается латунная гайка с резьбой. Когда гайка затягивается, она прижимает пластиковое компрессионное кольцо к концу латунного фитинга, создавая уплотнение.
- Вставные соединения: Самый быстрый способ соединения PEX — это метод вставной посадки, который включает в себя покупку специальных вставных фитингов, которые «захватывают» конец трубы PEX при вставке через конец (см. На Amazon ).Для использования нажимных фитингов не требуются специальные инструменты, но требуется специальное съемное кольцо, чтобы снять их с конца трубы после того, как вы ее подсоедините. В детстве, если вы когда-нибудь играли с одной из тех «ловушек» из бумажных трубок, которые хватали ваш палец при вставке в трубку, вы получите представление о том, как работает соединение «push-fit».
Затем в конец трубки PEX вставляется полая латунная трубка.Затем все это вставляется в конец резьбового фитинга, а затем на конец фитинга навинчивается латунная гайка с резьбой. Когда гайка затягивается, она прижимает пластиковое компрессионное кольцо к концу латунного фитинга, создавая уплотнение.- Для достижения наилучших результатов используйте только рекомендованные инструменты для выполнения соединений PEX. Например, вы не получите такую тугую посадку, если попытаетесь использовать плоскогубцы для обжима соединительного кольца, как при использовании обжимного инструмента PEX.
- Храните PEX в помещении, вдали от солнечного окна, так как труба портится под воздействием УФ-излучения.
- Используйте резак для PEX, чтобы делать чистые концевые надрезы, с которыми будет легче работать.
Например, вы не получите такую тугую посадку, если попытаетесь использовать плоскогубцы для обжима соединительного кольца, как при использовании обжимного инструмента PEX.Некоторые рабочие места лучше оставить профессионалам
Получите бесплатные оценки от ближайших к вам лицензированных сантехников.
+Строительство труб — теплые полы, ООО
Многослойные трубопроводные системы Henco теперь предлагают самый полный ассортимент водопроводных и отопительных систем.
Многослойная труба, широко используемая в Европе, является гибкой и стабильной. Закрытая алюминиевая труба гарантирует, что многослойная труба Henco на 100% устойчива к диффузии кислорода, сохраняя при этом очень низкую степень расширения, как у других металлических труб.
Мы убедились, что используем одну из самых качественных труб на рынке — это многослойная труба из PEX / AL / PEX . Труба 100% кислород непроницаема для диффузии, что обеспечивает полную защиту от проникновения кислорода в систему отопления.Труба аттестована для давления 10 бар и температуры 95 ° C. — одна из самых высоких возможных настроек. Вашей системе никогда не потребуются вышеуказанные настройки, но они указывают на прочность трубы.
Внутренняя и внешняя полиэтиленовые трубы предотвращают образование накипи и коррозию, а уникальное сочетание сваренного встык алюминия и сшитого полиэтилена делает многослойные трубы единственной альтернативой меди. Многослойная труба Henco дает монтажнику преимущества как металла, так и пластика.
Предлагаемые с фитингами от стандартного обжатия до превосходной системы «Press-fit», многослойные трубы Henco привносят новые и действительно улучшенные стандарты в методы монтажа.
В настоящее время доступны 6 размеров многослойной трубы Henco. Теперь она является первой оригинальной трубой для всех областей применения, будь то водопровод, отопление, теплый пол или электроснабжение.
- Наружная труба из сшитого электронным пучком полиэтилена.
- Многослойный слой, равномерно соединяющий внешнюю трубу с алюминиевой трубой.
- Однородная прямошовная алюминиевая труба идеально круглой формы толщиной 0,4 мм.
- Многослойный слой, равномерно соединяющий внутреннюю трубу с алюминиевой трубой.
- Внутренняя труба из полиэтилена, сшитого электронным пучком
Почему многослойная труба?
Есть 10 причин, по которым многослойная труба является лучшей из имеющихся труб для теплого пола:
- Труба алюминиевая, сваренная встык.
- 100% непроницаемый для кислорода и водяного пара.
- Низкий коэффициент линейного расширения.
- Полная устойчивость к коррозии, в том числе к химическим и электрохимическим веществам.
- Звукоизоляция аналогична полностью пластиковой трубе.
- Внутренняя и внешняя труба сшиты электронным пучком.
- Высокая устойчивость к давлению и температуре.
- Гладкая поверхность, меньшая потеря давления.
- Легкий, как пластиковый трубопровод.
- Гибкий, легко сгибается даже при низкой температуре, сохраняет изогнутую форму.
Нагревание до радиационного обогрева трубы PEX
Гидравлическое лучистое отопление пола использует нагретую воду, протекающую по трубам или трубам под полом. Затем нагретая поверхность функционирует как радиатор, обогревая комнату и все предметы и людей в ней. Любезно предоставлено фото: REHAU
Со времен Римской Империи излучающие системы использовались для подачи тепла в здания. Одним из последних современных примеров является Фрэнк Ллойд Райт, который в 1930-х годах включил в свои конструкции водяное излучение.С разработкой передовых материалов в 1960-х годах, в частности PEX или сшитого полиэтилена, этот удобный, эффективный и эффективный источник тепла может быть чрезвычайно надежным, долговечным, безопасным и легко доступным.
уже широко используется в Европе для теплых полов. В Северной Америке труба быстро набирает популярность в различных сантехнических системах, включая использование лучистого тепла.
Как работает лучистое отопление?
Нагреваемые поверхности излучают энергию, которая поглощается другими предметами в комнате.Эти объекты, в свою очередь, излучают энергию другим, более холодным объектам. Эта разница температур является движущей силой лучистой теплопередачи.
Гидравлическое лучистое отопление пола использует нагретую воду, протекающую по трубам или трубам под полом. Затем нагретая поверхность функционирует как радиатор, обогревая комнату и все предметы и людей в ней. Этот тип обогрева обеспечивает повышенный комфорт и эффективность по сравнению с традиционным обогревом с принудительной конвекцией. Профиль нагрева гораздо более однородный, что означает меньшее количество холодных / горячих точек (Рисунок 1, следующая страница).
Традиционные системы трубопроводов были жесткими, и с ними было трудно работать из-за их веса и необходимости в фитингах на каждом шагу.
Им часто требуется открытый огонь для соединения систем лучистого отопления. Эти традиционные материалы также могут быть трудно разрезать и / или требовать специального оборудования, и для их сборки может потребоваться значительное количество времени и опыта по сравнению с системами трубопроводов PEX, которые могут быть собраны в наборы домовладельца своими руками.
Рис. 1 Традиционное распределение лучистого тепла.Лучистое тепло сохраняет тепло на уровне тела, тогда как тепло уходит к потолку с помощью систем приточной вентиляции.
Неудивительно, что трубки из полиэтиленгликоля становятся все более популярными для систем лучистого отопления. Помимо простоты использования, PEX популярен, потому что:
- Он может обогреть все в комнате равномерным и равномерным теплом.
- Может быть проще установить, чем другие материалы.
- Экономичен, снижает эксплуатационные расходы. Системы
- Hydronic тихие и чистые — без шумных вентиляторов или сухого обдуваемого воздуха, распространяющего пыль, аллергены или запахи по всему помещению.
- Обеспечивает зональный контроль. С помощью простого добавления термостатов пользователи могут отрегулировать пространство в соответствии с конкретными потребностями для конкретной комнаты или времени суток
- Трубопроводные системы PEX не видны, что означает отсутствие громоздких приборов, регистров или вентиляционных каналов.
Дом Кейта Петерсона — один из первых в США, кто получил Знак одобрения свободы ™ — поддерживаемую отраслью, ориентированную на потребителя программу сертификации для оценки домов, которые являются более здоровыми, экологически чистыми и сверхэкономичными.Минимальные стандарты энергоэффективности Freedom Seal основаны на программном обеспечении Residential Energy Model (REM) для требований Energy Star® Home Агентства по охране окружающей среды США.
Факты и цифры трубы PEX
PEX имеет трехмерную молекулярную связь, созданную в структуре пластмассы до или после процесса экструзии. Посредством химических / физических реакций производители структурно модифицируют полиэтиленовые цепи, значительно улучшая характеристики таких свойств, как тепловая деформация, а также стойкость к химическому воздействию, истиранию и растрескиванию под напряжением.
Полученная труба имеет большую прочность на удар и растяжение, улучшенное сопротивление ползучести, уменьшенную усадку и очень хорошо работает при высоких температурах и давлениях.
Рисунок 2 Система отопления с закрытым и открытым контуром
Институт пластмассовых труб (PPI) TR-4, Основы гидростатического проектирования (HDB), Основы расчета прочности (SDB), Расчетные основы давления (PDB) и минимальные требования к прочности (MRS) для термопластичных материалов трубопроводов или труб, перечисляет PEX материалы для различных рабочих температур и максимальных нагрузок.Некоторые из них могут использоваться непрерывно при рабочих температурах до 93 C (200 F).
Стандарты для трубопроводных систем PEX
Большинство трубок PEX изготавливается в соответствии с ASTM International F 876, Стандартными спецификациями для трубок из сшитого полиэтилена (PEX), ASTM F 877, Стандартными техническими условиями для горячего и холодного пластика из сшитого полиэтилена (PEX).
Системы распределения воды и Канадская ассоциация стандартов (CSA) B137, Сборник материалов по трубам под давлением из термопластов (см. B137.5). Все стандарты относятся только к трубкам CTS с регулируемым диаметром наружного диаметра, диаметром от 3 до 51 мм (от 0,13 дюйма до 2 дюймов), SDR 9 и рабочими температурами до 82 C (180 F).
Три метода сшивки полиэтилена
Радиация
Постэкструзионная обработка начинается с экструзии полиэтиленовых трубок с помощью обычного оборудования. Затем эта трубка подвергается воздействию низкоуровневого излучения, чтобы активизировать молекулы и заставить их связываться со своими соседями.(Гамма-излучение было первоначальным методом, но теперь преобладает излучение электронного пучка.)
Engel (перекисный процесс)
В этом процессе перекись смешивается с полиэтиленом высокой плотности и смесь подается в экструдер под высоким давлением.
Головка нагревается до высокой температуры, при которой происходит сшивание из-за химической реакции между ними.
Процесс Sioplas (силан)
Обработка перед экструзией состоит из прививки сшивающего агента, такого как силан и катализатор, к полиэтиленовой цепи.Во время экструзии высокая температура и влажность активируют этот агент, создавая свободные радикалы, которые связываются с другими близлежащими полиэтиленовыми цепями. Хотя эта реакция инициируется во время экструзии, большая часть сшивающей активности происходит при повышенных температурах, когда трубка помещается в сауну или погружается в воду после завершения экструзии.
Труба PEX
может быть изготовлена с кислородным барьером из EVOH (полиэтиленвиниловый спирт) или без него в качестве промежуточного / внешнего слоя.Этот барьер иногда требуется, чтобы минимизировать перенос кислорода в систему отопления с замкнутым контуром, защищая котлы и другие аксессуары.
Фитинги и соединения
Для соединения труб из полиэтилена PEX был разработан ряд механических муфт, включая обжимные, развальцованные и обжимные кольца. (Их можно использовать, потому что эффекты сшивки PEX устраняют опасения относительно ползучести, хладотекучести и растрескивания под напряжением.) Трубы PEX доступны различной длины, поэтому для создания непрерывного контура между подающим и обратным коллекторами фитинги обычно не требуются. .Это преимущество выражается в сокращении времени и затрат на установку.
Установка излучающих трубопроводов
Трубки из PEX для систем лучистого отопления могут быть установлены в новом строительстве или модернизированы в существующих конструкциях. Труба обычно устанавливается в полу, но ее можно также установить в стены и потолок. Дизайн системы во многом зависит от конструкции и количества необходимого нагрева. Обученный и сертифицированный установщик может обеспечить оптимальную работу системы и достижение прогнозируемой экономии средств.
Источником горячей воды для лучистого отопления обычно является отдельный бойлер, разработанный специально для работы. В редких случаях для обогрева небольших помещений, например, ванной комнаты, используется бытовая система горячего водоснабжения.
Если у вас есть продукт, созданный из всех возобновляемых материалов, но срок службы которого составляет всего шесть лет, то он, очевидно, не очень устойчив », — говорит Кейт Петерсон, старший научный сотрудник Тихоокеанской северо-западной национальной лаборатории Министерства энергетики США. «Долговечность — важный фактор, повлиявший на постройку этого дома.”
«PEX делает сияющий практичным. Он не подвержен коррозии, как некоторые традиционные материалы для трубопроводов. PEX может быть менее дорогим и его легче размещать в виде петель из-за его гибкости.
— Гэри Рунян, менеджер по разработке продуктов в Zurn
В большинстве жилых помещений используются трубы диаметром 13 мм (0,5 дюйма), в то время как в коммерческих системах и системах для таяния снега используются трубы диаметром 19 мм (0,75 дюйма).
Линии подачи и возврата обычно имеют диаметр от 19 мм до 25 мм (от 0,75 дюйма до 1 дюйма).Вода в различные зоны подается из магистрали в коллекторную систему, контролирующую отдельные зоны. Таким образом, в определенные области можно направить больше или меньше тепла. Трубки PEX укладываются непрерывными петлями на расстояниях, определенных проектировщиком.
Входящая вода самая теплая, поэтому она сначала направляется в области с более высокими потерями тепла. По мере того, как вода циркулирует по зоне, она охлаждается, поэтому последняя секция трубопровода перед выходом располагается в зонах с более низкими потерями тепла. Например, большинство систем спроектировано для запуска первой — и самой теплой — части контура возле внешних стен и дверей, где потери тепла более распространены.Затем петля заканчивается в середине комнаты (обычно в самой теплой части).
Длина необходимого погонного фута трубки зависит от многих факторов. Но, как правило, жилые системы часто используют около полуметра (от 1 до 2 футов) труб на квадратный фут площади пола для нормального отопления.
Для участков с высокими потерями тепла количество трубок может увеличиться примерно до 1 м (от 2 футов до 4 футов) на квадратный фут площади пола.
Труба PEX может быть установлена в пол несколькими способами.Для новой конструкции трубы могут быть прикреплены к арматурной проволочной сетке или стальной арматуре. Это делается примерно через каждые метр (от 3 до 4 футов) или по мере необходимости с использованием пластиковых или мягких металлических стяжек, с заливкой бетона или раствора поверх. Для подвесного пола трубу можно прикрепить непосредственно к деревянному основанию с помощью пластиковых хомутов или специальных скоб
При необходимости трубу можно установить под подвесным полом. После укладки и закрепления петель систему следует протестировать под давлением 689 кПа (100 фунтов на квадратный дюйм), чтобы убедиться, что трубка не была повреждена во время установки (т.е.е. подключение к коллекторам выполнено правильно).
Заключение
Простые в установке и экономичные трубопроводы из PEX обеспечивают постоянный и равномерный нагрев.
Легко понять, почему системы лучистого отопления, вероятно, станут популярными в ближайшие годы. Устранение принудительного использования воздуха для обогрева помещения может помочь избавиться от большого количества вредной пыли и аллергенов. Строители во времена Римской империи знали, что делают
Какой материал для трубопроводов лучше всего подходит для водопроводных сетей
Сантехнические трубы для жилых и коммерческих зданий изготавливаются из различных материалов, и каждый тип имеет свои преимущества, ограничения и особенности использования.Поэтому важно знать все разновидности труб, представленные на рынке, прежде чем вкладывать средства в установку сантехники . Чаще всего используются медь, ПВХ, ХПВХ и PEX.
В этой статье представлен обзор наиболее популярных материалов для трубопроводов. Как и во многих инженерных решениях, лучший вариант меняется в зависимости от условий проекта — у каждого материала есть свои плюсы и минусы.
Получите профессиональный дизайн сантехники для вашего следующего строительного проекта.
Медные трубы
Медь является традиционным материалом для сантехники с 1960-х годов благодаря своей прочности. С тех пор на рынке появились и другие материалы, но медь по-прежнему остается одним из лучших материалов для сантехники. Главный недостаток медных трубопроводов — дороговизна, требует пайки и дополнительной арматуры. Из-за своей высокой цены медные трубопроводы подвержены кражам, если они открыты или легкодоступны.
Плюсы:
-Не подвержены утечкам
-Проверенный стандарт надежности с 1960-х годов
-Прочный
-Не загрязняет воду
-Теплоустойчивый
-Длительный срок службы
-Старые трубы можно перерабатывать
-Коррозионностойкие
Минусы:
— Дорого: около 300 долларов за 100 футов
— Старые установки могут содержать припой на основе свинца
— Даже если старые медные трубы могут быть переработаны, добыча и производство меди наносят значительный ущерб окружающей среде.
Таким образом, медь не считается зеленым материалом.
Общие области применения:
— Внутренние линии подачи горячей и холодной воды — очень тонкие (M) и средней толщины (L)
— Подземные коммуникации — самые толстые стены (K)
— Подача горячей и холодной питьевой воды
— Хладагент линии для систем HVAC
Трубопровод из поливинилхлорида (ПВХ)
PVC — это белый материал для труб, обычно используемый в сантехнике, он бывает двух размеров, называемых таблицами 40 и 80.Таблица 40 является наиболее часто используемой, в то время как таблица 80 имеет более толстые стенки и более прочную. Таблица, созданная Американским национальным институтом стандартов (ANSI), предоставляет информацию о том, что внешний диаметр всех спецификаций должен быть одинаковым для данного размера трубы.
Плюсы:
— Устойчивость к коррозии и коррозии
— Устойчивость к воде под высоким давлением
— Недорогой
— Простая установка, не требует сварки или работы с металлом
— Универсальный, доступен в нескольких размерах и имеет множество фитингов
— Прочный и долговечный
-непроводящий
Минусы:
— Нельзя использовать для транспортировки горячей воды — Основа из ПВХ с нагревом
— Разрушение под воздействием ультрафиолетового излучения
— Небезопасно для питьевой воды
— Не подлежит переработке
Общие области применения:
— Внутренняя и подземная сантехника
— Дренажные линии раковин, туалетов и ванн
— Вентиляционные трубы
— Магистральные водопроводы
— Применения высокого давления
— Системы ливневой канализации
Трубопровод из хлорированного поливинилхлорида (ХПВХ)
CPVC — это трубы из ПВХ с добавлением хлора.
По сути, это труба из ПВХ, которая может использоваться для подачи горячей воды, и безопасна для питьевой воды. По сравнению с медными трубами, трубы из ХПВХ гладкие и производят небольшой шум от воды. Они изолированы для предотвращения потерь энергии, более гибкие, чем металлы, и огнестойкие.
Плюсы:
— Дополнительный хлор делает его безопасным для питьевой воды
— Простая установка
— Можно транспортировать горячую воду
— Повышенная гибкость по сравнению с ПВХ и металлическими трубами
— Все преимущества ПВХ плюс повышенная долговечность
— Огнестойкий
-Непроводящий
Минусы:
— Трубы раскалываются при замораживании
— Не подлежат переработке
— Дороже, чем ПВХ
— Производство ХПВХ сильно загрязняет окружающую среду
Общие области применения:
-Снабжение горячей и холодной водой
-Стоки горячей воды
-Трубки для отвода сточных вод и водоотведения

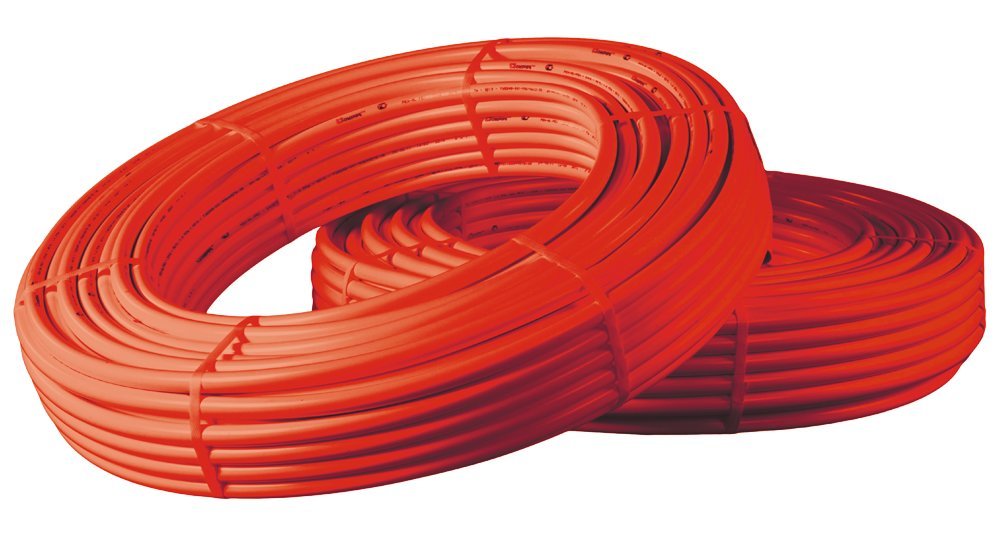

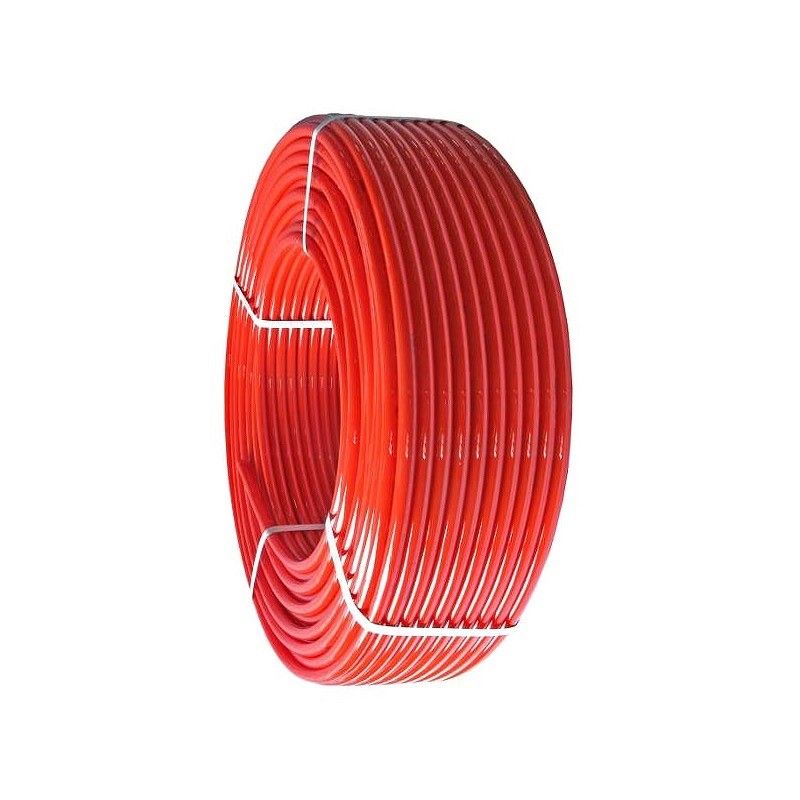

Трубопровод из сшитого полиэтилена (PEX)
Трубы PEX считаются одними из самых больших инноваций в сантехнике.
PEX — чрезвычайно гибкая труба, похожая на шланг, которая при необходимости может загибаться по краям и препятствовать. Кроме того, он не требует клея, поскольку в трубных соединениях используются компрессионные фитинги.
PEX может быть адаптирован для существующих трубопроводов, в том числе медных, что делает его отличным выбором для ремонта и модернизации. PEX имеет более высокую первоначальную стоимость, чем PVC, но он требует минимального обслуживания и легко устанавливается. Трубы и фитинги из PEX используются около 30 лет, но их популярность значительно возросла за последнее десятилетие.
Плюсы:
— Гибкость
— Универсальность
— Теплостойкость
— Устойчивость к замораживанию, благодаря способности материала сжиматься и расширяться
— Непроводящий
Минусы:
-Исследования на предмет потенциального загрязнения питьевой воды все еще проводятся, но они были одобрены в штатах со строгими экологическими нормами
-Используемые фитинги требуют специального инструмента
-Не может быть напрямую подключено к водонагревателю
— Нельзя использовать на открытом воздухе, так как ультрафиолетовые лучи могут вызвать повреждение.
Общие области применения:
— Модернизация
— Системы горячего и холодного водоснабжения
— Реконструкция, при которой вода втыкается в стены
— Области с низкой вентиляцией, где использование клея опасно.
Прочие материалы для трубопроводов
Есть дополнительные материалы, которые использовались или могут быть использованы в сантехнических системах, но они менее популярны, чем типы, описанные выше.
Трубы из оцинкованной стали
Оцинкованные стальные трубы использовались несколько лет назад, но уже не из-за их отрицательного воздействия:
— Тяжелые трубы
— Внутренняя ржавчина в трубах малого диаметра из-за цинкового покрытия
— Со временем может забиться
— Свинец может выходить через корродированные трубы
— изменение цвета воды
Трубы из оцинкованной стали используются в основном в водостоках серая и непитьевая вода.
Трубы из нержавеющей стали
Трубы из нержавеющей стали долговечны, но очень дороги, даже больше, чем медные.
Они используются в зонах, подверженных коррозии, например, в прибрежной среде. Трубопроводы из нержавеющей стали обладают следующими преимуществами:
— Прочные и устойчивые к коррозии
— Трубы могут быть гибкими или жесткими
— Доступны несколько размеров и длин
Трубы чугунные
Чугунные трубы обычно изготавливаются в виде раструба и патрубка, и они являются самыми тяжелыми из всех водопроводных труб.Они очень прочные и позволяют использовать ПВХ для замены частей чугунной трубопроводной системы. Однако чугунные трубы очень тяжелые и требуют дополнительных опор при установке.
Чугунные трубы обычно применяются в системах водоснабжения и подземных сооружениях, например, в магистральных трубах дренажных и канализационных систем.
Серые пластиковые полибутиленовые трубы (ПБ)
Это недорогой и простой в установке сантехнический материал, но, к сожалению, он подвержен утечкам.
Трубы из полиэтилена высокой плотности (HDPE)
HDPE — это гибкий материал, устойчивый к коррозии и имеющий длительный срок службы.
Однако из-за этих преимуществ HDPE дороже, чем PVC.
Латунные трубы
Латунь — более старый вариант, который использовался для сантехники еще до меди. При использовании латунных труб очень важно убедиться, что сплав не содержит свинца. Красная латунная труба считается лучшим типом латунной трубы, так как она содержит высокий процент меди.Латунные трубопроводы обычно используются в линиях водоснабжения, водоотводах, насосной арматуре, резервуарах для воды и колодцах.
Плюсы:
— Высокая устойчивость к коррозии
— Теплостойкость
— Мягкий материал, обеспечивающий герметичное уплотнение
— Такие же преимущества, как у меди
— Длительный срок службы
Минусы:
-Может содержать свинец
Трубы полипропиленовые (ПП)
Полипропиленовые трубы — это жесткие пластиковые трубы, аналогичные ХПВХ.Однако они не соединяются с химическими веществами, а вместо этого используется тепло для приклеивания стыковочных концов.
ПП широко используется в Европе, но не получил особого внимания в США. Трубопроводы из полипропилена прочны, безопасны для здоровья человека и считаются экологически чистым материалом. Главный недостаток — сложный процесс установки, требующий специализированных инструментов.
Некоторые распространенные области применения полипропиленовых трубопроводов — это горячее и холодное водоснабжение и канализация.
Заключение
При большом разнообразии материалов для трубопроводов выбор правильной водопроводной трубы для проекта может быть непростым решением.Лучшая рекомендация — связаться с профессиональными сантехниками и узнать о каждом доступном материале и его характеристиках. Таким образом, вы можете быть уверены, что в вашей сантехнической установке используется материал, наиболее подходящий для условий вашего проекта и бюджета.
Сантехника 101: Разрыв труб
Если бы ваш дом был телом, ваши трубы были бы его жилами.
Как и ваши вены, они невидимы для глаз и абсолютно необходимы для поддержания жизнедеятельности вашего тела.Ваши трубы проложены под землей и внутри ваших стен, перекачивая жизненно важную воду для обогрева ваших систем, поддержания вашей санитарии и обеспечения бесперебойной повседневной жизни. Их легко принять как должное: вне поля зрения, из головы.
В Boydco Plumbing мы верим, что знания — сила. Каждый домовладелец должен знать о различных типах труб, которые могут проходить через его дом. Узнайте больше о венах вашего дома, прочитав нашу брошюру по различным типам металлических и пластиковых труб, обычно используемых в домах.
Связано: есть ли в моем доме протекающие трубы?
Металлические трубы
Эти трубы, изготовленные из тяжелых металлов, десятилетиями использовались в сантехнике. Построенные так, чтобы ловко переносить горячую и холодную воду, они часто закапываются под землей для подачи воды за пределы дома. За последние несколько десятилетий все большую популярность приобрели тяжелые пластиковые трубы: теперь они часто заменяются металлическими оцинкованными трубами.
Одним из основных преимуществ металлических трубопроводов является их естественная устойчивость к коррозии.Однако они не совсем устойчивы к ржавчине. Они могут быть подвержены ржавчине в области конца трубы с резьбой. Это та часть трубы, с которой было снято покрытие. Это ахиллесова пята для очень прочных и долговечных трубок.
Медные трубы
Медные трубы наиболее широко используются для водопровода, проходящего через стены домов. Они обладают высокой устойчивостью к коррозии и высокой термостойкостью. Они одинаково хорошо подходят для подачи горячей или холодной воды.А благодаря паяным фитингам, используемым для их соединения, они могут быть очень стабильными. Благодаря этой стабильности и долговечности медные трубы могут быть дорогими.
Трубы из нержавеющей стали
Трубы из нержавеющей стали обладают высокой устойчивостью к коррозии. Это идеальные трубы для использования, если вы живете в местах, где поблизости много агрессивных элементов.
Так, например, если вы живете у океана, нержавеющая сталь будет идеальным выбором для вашего пляжного домика. Но, как и медные трубы, они могут быть немного дорогими и не так легко доступны, как другие типы трубопроводов.
Пластиковые трубы
Если вы живете в современном доме, велика вероятность, что у вас трубы из тяжелого пластика. Стандартная водопроводная труба, используемая в большинстве домов, — это ПВХ, а наиболее часто используемая труба из ПВХ — это тип, который называется Schedule 40. Это толстая белая труба, довольно прочная; также доступна более прочная версия под названием Schedule 80. Существует также более тонкая и легкая ПВХ-труба, известная как тонкостенная ПВХ.
Основным преимуществом пластиковых труб является то, что они намного доступнее металлических.Но есть одна область, в которой им не хватает: универсальность. Трубы из ПВХ не предназначены для работы в условиях высоких температур. Они очень эффективны при подаче холодной воды, но не так надежны при работе с горячей водой.
