Центробежные вентиляторы промышленные для системы вентиляции

Радиальные вентиляторы

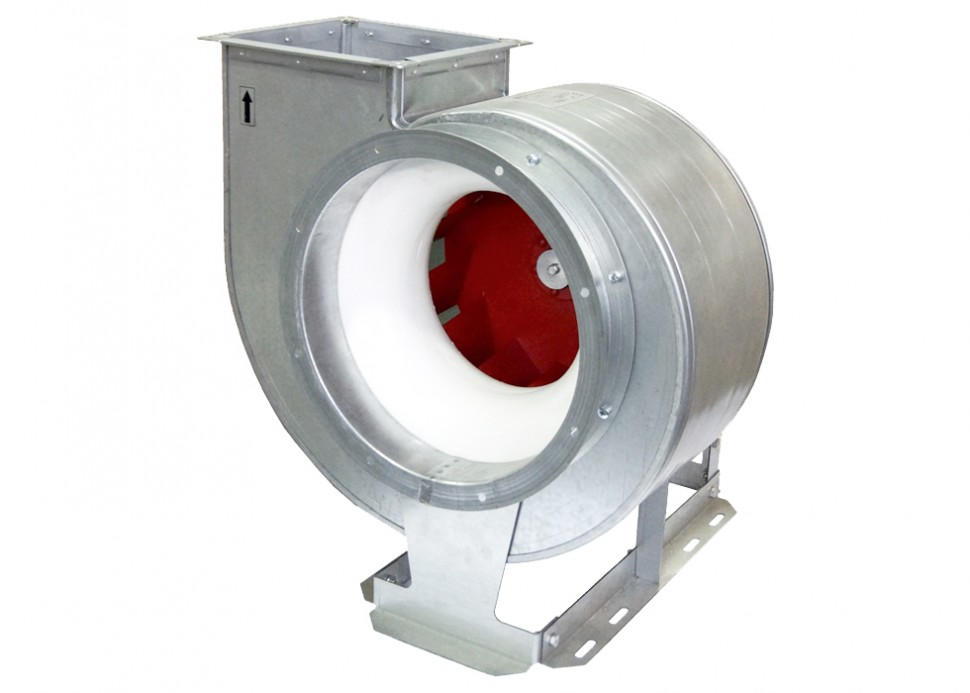

Вентиляторы радиальные РАДИВЕЙ-…-14

Вентиляторы радиальные РАДИВЕЙ-…-14 предназначены для замены РАДИВЕЙ-11, В-Ц4-75, ВР-80-75, ВР-86-77 соответствующих типоразмеров. Вентиляторы РАДИВЕЙ-…-14 выпускаются в различных вариантах исполнения: общего назначения, взрывозащищенные, коррозионностойкие, теплостойкие, сейсмостойкие и сейсмоударостойкие.

Вентиляторы радиальные РАДИВЕЙ-…-11

Вентиляторы радиальные РАДИВЕЙ-…-11 предназначены для замены вентиляторов В-Ц4-75, ВР-80-75 и ВР-86-77. Вентиляторы РАДИВЕЙ-…-11 выпускаются в различных вариантах исполнения: общего назначения, взрывозащищенные, коррозионностойкие.

Вентиляторы радиальные РАДИВЕЙ-. ..-12

Заменяют всю гамму вентиляторов серии ВР-86-77, ВР-86-85, ВР-80-75, ВЦ-4-75, ВЦ-4-70, но имеют более широкую характеристику в рамках одного типоразмера.

Вентиляторы радиальные РАДИВЕЙ-…-21

Вентиляторы радиальные РАДИВЕЙ-…-21 предназначены для замены вентиляторов В-Ц14-46, ВР-280-46, ВР-300-45. Вентиляторы РАДИВЕЙ -…-21 выпускаются в различных вариантах исполнения: общего назначения, взрывозащищенные, коррозионностойкие.

Вентиляторы радиальные РАДИВЕЙ-…-31

Предназначены для замены вентиляторов  ВР 132-30.

Вентиляторы радиальные РАДИВЕЙ-…-35, РАДИВЕЙ-…-45, РАДИВЕЙ-…-50

Вентиляторы радиальные РАДИВЕЙ-…-35, РАДИВЕЙ-…-45, РАДИВЕЙ-…-50 предназначены для замены вентиляторов В.5-35, В.Ц5-45, В.

Ц5-50. Вентиляторы выпускаются в двух вариантах исполнения: общепромышленные, взрывозащищенные.

Вентиляторы пылевые ВЦП 7-40

Применяются:

  • В системах пылеочистных установок;
  • На пневмотранспорте;
  • Для удаления древесной пыли и стружки от деревообрабатывающих станков;
  • Для удаления механической пыли и стружки от металлообрабатывающих станков;
  • Для танспортирования зерна, хлопка, шерсти и т.д.
  • Для других санитарно-технических и производственных целей

Назначение промышленных центробежных вентиляторов

Промышленные центробежные вентиляторы под торговой маркой «РАДИВЕЙ» разработаны специалистами компании «ИННОВЕНТ» на основе эффективных аэродинамических схем собственной разработки. Выпускается несколько серий вентиляторов: с назад загнутыми лопатками РАДИВЕЙ-11, РАДИВЕЙ-12, РАДИВЕЙ-14; вентиляторы с вперед загнутыми лопатками РАДИВЕЙ-21, вентиляторы высокого давления РАДИВЕЙ-31, специальные вентиляторы РАДИВЕЙ-35/45/50. Большой выбор типоразмеров и исполнений дает возможность применять данное оборудование не только в системах ОВК самых разных объектов, но и как комплектующее изделие в агрегатах.

Варианты исполнения конструкции

  • Общепромышленные, способные перемещать безопасные воздушные смеси без компонентов, ускоряющих коррозию стали.
  • Сейсмостойкие и сейсмоударостойкие
    , предназначенные для эксплуатации во всех сейсмических зонах согласно МSK-64, выдерживающие ударную волну (группы 1,2,3 ГОСТ РВ 20.39.304-98).
  • Теплостойкие, рассчитанные на рабочие среды с температурой в пределах +2000С.
  • Взрывозащищенные, рассчитанные на перемещение взрывоопасных смесей. Выпускаются в разных исполнениях: взрывозащищенные из разнородных металлов, из алюминиевых сплавов, для водорода, коррозионностойкие.
  • Коррозионностойкие, способные перемещать химически активные среды, температура которые не превышает +800С.
  • Коррозионностойкие теплостойкие, способные перемещать агрессивные среды с температурой до 3000С.

Особенности и преимущества

Большой опыт и высокий профессионализм специалистов компании «ИННОВЕНТ» в разработке и производстве воздуходувной техники, наличие испытательной лаборатории и современного производственного оборудования позволяют выпускать центробежные вентиляторы «РАДИВЕЙ» со следующими преимуществами:

  • Высокая энергоэффективность благодаря высокому КПД за счет хорошей аэродинамики рабочих колес и коллекторов.
  • Соответствие заявленным аэродинамическим и техническим характеристикам.
  • Низкий уровень вибрации, прочная и жесткая конструкция.
  • Широкий и густой типоразмерный ряд, большая комплектация электродвигателями.
  • Высокое качество лакокрасочного покрытия благодаря технологии электростатического напыления.
  • Гарантия 2 года.

Купить центробежные промышленные вентиляторы у производителя

Компания «ИННОВЕНТ» предоставляет возможность подобрать и заказать центробежные вентиляторы «РАДИВЕЙ» собственного производства. К вентиляторам предлагается большой выбор аксессуаров: гибкие вставки, виброизоляторы, защитные сетки, кожухи защиты двигателя, частотные приводы.

Для подбора вентилятора и получения коммерческого предложения воспользуйтесь бланком онлайн-заказа. Также подбор вентилятора можно сделать самостоятельно по On-line программе подбора, пройдя регистрацию. Чтобы узнать больше информации о реализуемом оборудовании и условиях поставки, свяжитесь с нами по телефону +7 (495) 730-21-76 или эл. почте [email protected].

Наверх

Центробежные | Радиальные вентиляторы высокого давления ВЕНТС ВЦУН

Описание

Описание

ПРИМЕНЕНИЕ
  • Приточные и вытяжные системы вентиляции коммерческих, офисных и других общественных или промышленных помещений.

  • Вентиляторы могут использоваться как комплектующие элементы к вентиляционным установкам и установкам кондиционирования воздуха.

  • Допускается наружный монтаж.
КОНСТРУКЦИЯ
  • Корпус вентилятора изготовлен из стали с полимерным покрытием.

  • Вентилятор ВЦУН может быть исполнен как с направлением вращения рабочего колеса вправо, так и влево.

  • В каждом из вариантов есть несколько положений корпуса, что делает возможным присоединение к воздуховоду под любым углом с шагом в 45°.
ДВИГАТЕЛЬ
  • При изготовлении вентиляторов используются 2х-, 4х-, 6ти- или 8-ми полюсные трехфазные асинхронные двигатели, на оси которых устанавливается рабочее колесо с вперед загнутыми лопатками, изготовленное из оцинкованной стали.

  • Применение в двигателях подшипников качения обеспечивает большой срок эксплуатации.

  • Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина при сборке проходит динамическую балансировку.

  • Двигатель в вентиляторе имеет класс защиты IP 54.

РЕГУЛИРОВКА СКОРОСТИ
  • К одному регулирующему устройству могут подключаться сразу несколько вентиляторов, при условии что общая мощность и рабочий ток не будут превышать номинальные параметры регулятора.
МОНТАЖ
  • Может устанавливаться как в вентиляционных камерах и установках для кондиционирования, так и отдельно.  В последнем случае – может подсоединяться к воздуховодам как двумя патрубками (выхлопным и всасывающим), так и одним выхлопным.
  • Выхлопной и всасывающий патрубки имеют прямоугольное и круглое сечение соответственно.
  • Подача питания осуществляется через наружные клеммы.
ТАБЛИЦА ПОДБОРА ДОПОЛНИТЕЛЬНЫХ ПРИНАДЛЕЖНОСТЕЙ

Тип

Виброизоляторы резиновые

Виброизоляторы пружинные

Фланец Гибкая вставка Решетка
ВЦУН 140х74-0,25-4 ВВЦр 8 ВВЦп 8 ФВЦ 140 ВВГ 140
ВВГ-ВЦУН 92х95
РВЦ 140
ВЦУН 140х74-0,37-2
ВЦУН 160×74-0,55-4 ФВЦ 160 ВВГ 160
ВВГ-ВЦУН 106х104
РВЦ 160
ВЦУН 160х74-0,75-2
ВЦУН 180х74-0,55-4 ФВЦ 180 ВВГ 180
ВВГ-ВЦУН 120х114
РВЦ 180
ВЦУН 180х74-1,1-2
ВЦУН 200х93-0,55-4 ФВЦ 200 ВВГ 200
ВВГ-ВЦУН 134х129
РВЦ 200
ВЦУН 200х93-1,1-2
ВЦУН 225х103-1,1-4 ФВЦ 225 ВВГ 225
ВВГ-ВЦУН 151х141
РВЦ 225
ВЦУН 225х103-2,2-2
ВЦУН 240×114-2,2-4 ВВЦр 16 ВВЦп 16 ФВЦ 240 ВВГ 240
ВВГ-ВЦУН 161х156
РВЦ 240
ВЦУН 240х114-3,0-2
ВЦУН 250х127-1,5-6 ФВЦ 250 ВВГ 250
ВВГ-ВЦУН 168х166
РВЦ 250
ВЦУН 250х127-2,2-4
ВЦУН 250х127-5,5-2
ВЦУН 280х127-1,5-6 ФВЦ 280 ВВГ 280
ВВГ-ВЦУН 189х196
РВЦ 280
ВЦУН 280х127-2,2-4
ВЦУН 280х127-5,5-2
ВЦУН 315х143-2,2-6 ВВЦр 26 ВВЦп 26 ФВЦ 315 ВВГ 315
ВВГ-ВЦУН 213х216
РВЦ 315
ВЦУН 315х143-4,0-4
ВЦУН 355х143-2,2-6 ФВЦ 355 ВВГ 355
ВВГ-ВЦУН 241х214
РВЦ 355
ВЦУН 355х143-4,0-4
ВЦУН 400х183-1,5-8 ВВЦр 35 ВВЦп 35 ФВЦ 400 ВВГ 400
ВВГ-ВЦУН 272х268
ВВГ-ВЦУН 272х289
РВЦ 400
ВЦУН 400х183-2,2-6
ВЦУН 400х183-5,5-4
ВЦУН 450х203-3,0-8 ВВЦр 50 ВВЦп 50 ФВЦ 450 ВВГ 450
ВВГ-ВЦУН 306х315
РВЦ 450
ВЦУН 450х203-4,0-6
ВЦУН 450х203-11,0-4
ВЦУН 500х229-5,5-8 ВВЦр 75 ВВЦп 75 ФВЦ 500 ВВГ 500
ВВГ-ВЦУН 341х353
РВЦ 500
ВЦУН 500х229-7,5-6
ВЦУН 500х229-11,0-4

ВАРИАНТЫ ПОЛОЖЕНИЯ КОРПУСА ВЕНТИЛЯТОРА (ВИД СО СТОРОНЫ ПРИТОКА)
Вращение рабочего колеса вправо
Вращение рабочего колеса влево
  • Фланец ФВЦ применяется для подключения круглых воздуховодов к вентиляторам ВЦУ.
  • Решетка РВЦ применяются для защиты вентилятора от попадания посторонних предметов.
  • Виброизоляторы ВВЦр и ВВЦп применяются для уменьшения шума и гашения вибрации, создаваемых вентиляторами, снижают динамические нагрузки, повышают надежность и долговечность вентиляционного оборудования.
    Виброизолятор ВВЦр Виброизолятор ВВЦп
Вариант применения вентилятора ВЕНТС ВЦУН в общепите

Загрузки

Загрузки

Выберите тип документа

Название

Скачать

Смотреть

«ВЕНТС ВЦУ, ВЦУН» паспорт 04-2023 (V16RU-11) (pdf 1. 51Mb)

Сертификат ГЗ «Центробежные промышленные вентиляторы ВЕНТС» (pdf 1.42Mb)

Сертификат ГОСТ Р «КСА,КСБ,ВКП ЕС,ВКПФ,ВКПФИ,ВШ,ВЦУ,ВЦУН (свыше 125Вт)» (pdf 930.79Kb)

«ВЕНТС ВЦУН» описание продукта 05-2023 (pdf 2.52Mb)

Скачать изображение товара в высоком качестве «ВЕНТС ВЦУН (ErP 2015, 2016, 2018)» (psd 3.87Mb)

Декларация соответствия «ВЦУН» (pdf 246.13Kb)

Скачать изображение «ВЕНТС ВЦУН (ErP 2015, 2016, 2018)» для Вашего сайта (png 492.58Kb)

«ВЕНТС ВЦУН» паспорт 06-2021 (V16-1RU-01) (pdf 962.29Kb)

Условное обозначение

Условное обозначение

 Серия Диаметр рабочего колеса, мм   Ширина рабочего колеса, мм   Исполнение двигателя Исполнение корпуса* Угол поворота корпуса*
Мощность, кВт   Кол-во полюсов
ВЕНТС ВЦУН 140; 160; 180; 200; 225; 250; 280; 315; 355; 400; 450; 500 х 74; 93; 103; 127; 143; 183; 203; 229 0,25; 0,37; 0,55; 0,75; 1,1; 1,5; 2,2; 3; 4; 5,5; 7,5; 11 2; 4; 6; 8 ПР: правое
Л: левое
0; 45; 90; 135; 180; 225; 270; 315

*По умолчанию базовое исполнение корпуса ПР90

Промышленные радиальные центробежные вентиляторы

ACT

  • ОПИСАНИЕ
  • ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ
  • ОМОЛОГАЦИЯ И УСТАНОВКА
  • ТЕХНИЧЕСКАЯ ЛИТЕРАТУРА
  • ОПИСАНИЕ

    Центробежные вентиляторы серии ACT предназначены для использования в коммерческих и промышленных условиях в системах вентиляции, где требуется средний расход воздуха при значительном давлении.

    Общие характеристики

    • Стальной корпус, тонированный эпоксидной смолой;
    • Простая крыльчатка с загнутыми вперед лопатками, непосредственно соединенная с двигателем;
    • B5 Двигатель с самовентиляцией – Есть. F Класс IP55 с шарикоподшипниками «LONG LIFE», установленными вне воздушного потока.
    • Температура рабочей жидкости может достигать +80°С;
    • 270° «LG» вращение по часовой стрелке «RD» входит в стандартную комплектацию;
    • Ориентация улитки на 8 позиций;
    • Защитная решетка со стороны вытяжки, стандартная для всех моделей;



    ПРИНАДЛЕЖНОСТИ:

    • Регуляторы скорости;
    • Седлодержатель двигателя;
    • Бесфланцевое соединение на стороне всасывания;
    • Входное фланцевое соединение;
    • Соединение квадрат-круглый.
  • ПРЕИМУЩЕСТВА

    Центробежные вентиляторы серии ACT предназначены для использования в коммерческих и промышленных условиях в системах вентиляции, где требуется средний расход воздуха при значительном давлении.

    Преимущества

  • ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ

    КОД МОДЕЛЬ СТОЛБЫ м³/ч Pt макс. ммH²O об/мин ном. дБ(А) 1,5 м кг
    AP4900 АКТ 12/2 МФ МОНОФАЗНЫЙ 2 610 40 2800 62,3 5,5
    AP4902 АКТ 12/4 МФ МОНОФАЗНЫЙ 4 310 10 1400 46,6 5,5
    AP4904 АКТ 15/2 МФ МОНОФАЗНЫЙ 2 950 60 2800 64 5,5
    АП4906 АКТ 15/4 МФ МОНОФАЗНЫЙ 4 470 15 1400 49,7 5,5
    AP4908 АКТ 17/2 МФ МОНОФАЗНЫЙ 2 1500 71 2800 68,1 9,2
    AP4910 АКТ 17/4 МФ МОНОФАЗНЫЙ 4 750 16 1400 52,1 7,6
    AP4912 АКТ 20/2 МФ МОНОФАЗНЫЙ 2 1600 103 2800 72,4 10
    AP4914 АКТ 20/4 МФ МОНОФАЗНЫЙ 4 800 26 1400 57,3 8
    AP4916 АКТ 25/2 МФ МОНОФАЗНЫЙ 2 3300 140 2800 74,1 16
    AP4918 АКТ 25/4 МФ МОНОФАЗНЫЙ 4 1600 34 1400 58,8 12
    AP4920 АКТ 8/2 ТФ ТРЕХФАЗНЫЙ 2 250 26 2800 48,9 2,5
    AP4922 АКТ 10/2 ТФ ТРЕХФАЗНЫЙ 2 480 33 2800 59,3 3
    AP4930 АКТ 12/2 ТФ ТРЕХФАЗНЫЙ 2 610 40 2800 62,3 5,5
    AP4932 АКТ 12/4 ТФ ТРЕХФАЗНЫЙ 4 310 10 1400 46,6 5,5
    AP4934 АКТ 15/2 ТФ ТРЕХФАЗНЫЙ 2 950 60 2800 64 5,5
    AP4936 АКТ 15/4 ТФ ТРЕХФАЗНЫЙ 4 470 15 1400 49,7 5,5
    AP4938 АКТ 17/2 ТФ ТРЕХФАЗНЫЙ 2 1500 71 2800 68,1 9,2
    AP4940 АКТ 17/4 ТФ ТРЕХФАЗНЫЙ 4 750 16 1400 52,1 7,6
    AP4942 АКТ 20/2 ТФ ТРЕХФАЗНЫЙ 2 1600 103 2800 72,4 10
    AP4944 АКТ 20/4 ТФ ТРЕХФАЗНЫЙ 4 800 26 1400 57,3 8
    AP4946 АКТ 25/2 ТФ ТРЕХФАЗНЫЙ 2 3300 140 2800 74,1 16
    AP4948 АКТ 25/4 ТФ ТРЕХФАЗНЫЙ 4 1600 34 1400 58,8 12
    AP4950 АКТ 25/6 ТФ ТРЕХФАЗНЫЙ 6 1050 14 900 49,2 11
    AP4952 АКТ 25/8 ТФ ТРЕХФАЗНЫЙ 8 800 8 690 42,8 11

  • ОМОЛОГАЦИЯ И УСТАНОВКА Омологация

    • Соответствует Рег. Евросоюз. 327/2011/ЕС.
    Установка и использование

    • Центробежные вентиляторы серии ACT предназначены для использования в коммерческих и промышленных условиях в системах вентиляции, где требуется средний расход воздуха при значительном давлении.
    • Особенно подходит для всасывания чистого или слегка запыленного воздуха через системы канальной вентиляции и/или вытяжки, находит широкое применение для отвода тепла от электрических шкафов, генераторных, экструдеров, ламп, двигателей и т. д.
  • ТЕХНИЧЕСКАЯ ЛИТЕРАТУРА
  • Часто задаваемые вопросы

Центробежные вентиляторы на заказ — FläktComp ®

Мы знаем, что такое центробежные вентиляторы.
Центробежные вентиляторы, изготовленные по индивидуальному заказу и адаптированные для вашего конкретного применения.
Мы работаем в сложных условиях и выполняем свои обещания.
Свяжитесь с нами, и мы поможем вам с вашими потребностями в центробежных вентиляторах.

Проявите интерес

Свяжитесь с нами

Описание

Что такое центробежные вентиляторы?

Радиальные вентиляторы или центробежные вентиляторы представляют собой вентиляторы, использующие центробежную силу для увеличения давления и увеличения объемного потока.
Этот тип состоит из крыльчатки вентилятора, которая вращается в крышке в форме улитки.
Поток поступает в вентилятор через входное отверстие, расположенное аксиально с валом крыльчатки и двигателем, а затем выбрасывается радиально под действием силы крыльчатки вентилятора.
В отличие от осевых вентиляторов, двигатель не находится в объемном потоке радиальных вентиляторов.

Для изменения производительности и характеристик центробежных вентиляторов используются различные конструкции крыльчатки вентилятора.

Сильной стороной центробежного вентилятора является его универсальность. Радиальный вентилятор может быть спроектирован для транспортировки различных объемных потоков в широком диапазоне давлений.

При более высоких расходах и относительно низком давлении осевой вентилятор может оказаться лучшим вариантом.

Центробежные вентиляторы доступны в версиях с одинарным и двойным всасыванием.
Радиальные вентиляторы одностороннего всасывания имеют всасывание с одной стороны и привод с другой.
Радиальные вентиляторы двустороннего всасывания имеют впускные отверстия с обеих сторон, что обеспечивает поступление в вентилятор больших потоков, но недостатком является то, что привод в определенной степени оказывается в объемном потоке.
Центробежные вентиляторы могут быть соединены последовательно в две или более ступени, что обеспечивает приемлемый уровень шума даже при очень высоком давлении.

Центробежный вентилятор обычно имеет более высокий общий КПД, чем осевой вентилятор.

Поток центробежных вентиляторов в основном регулируется с помощью регулятора скорости, также нередко центробежные вентиляторы движутся к фиксированной рабочей точке.
В качестве альтернативы поток можно регулировать с помощью заслонок с регулируемым открытием. Третий вариант – через направляющее устройство, создающее совместное вращение объемного потока перед вентилятором.

Чтобы правильно выбрать центробежный вентилятор, следует исходить из области применения, способа управления вентилятором и наличия особых требований.
Свяжитесь с нами в FläktComp для получения поддержки.

Где используются центробежные вентиляторы?

Центробежный вентилятор — это универсальный вентилятор, который подходит для многих различных систем и может использоваться, например, в качестве технологических вентиляторов в промышленности или в качестве конвейера материала на лесопильных заводах.
Центробежные вентиляторы могут быть адаптированы к большинству рабочих ситуаций, от агрессивных газов, высокого давления, высоких температур, газовых смесей до вентиляторов для транспортировки материалов.

В зависимости от требований конструкция центробежных вентиляторов полностью адаптируется к потребностям заказчика.

Центробежный вентилятор с правильными размерами обеспечивает бесперебойную работу и высокую производительность в течение многих лет.

Технические данные

Объемный расход: 100 – 300 000 м3/ч
Давление: 100 – 50 000 Па
Размер на входе: от 6 от 3 до 2500 мм
Толщина корпуса: от 1,5 до 20 мм
Модели: RNZ (низкое давление), LRZ (низкое давление), PRZ (среднее давление), MRZ (среднее давление), HRZ (высокое давление), SRZ (сверхвысокое давление)
Размер двигателя : от 0,1 кВт до 800 кВт (рамка двигателя от 63 до 450)
Привод: Муфта, ременный или прямой привод
Выход: RD/LD 0–315 согл. Eurovent
Исполнение корпуса: Одинарное, двойное всасывание или с раздельной крышкой.
Покрытие: Грунтовка, отделка, горячее цинкование или по желанию.
Материал:
Рабочее колесо Сталь (углеродистая, нержавеющая, кислотостойкая, дуплексная и т. д.), коррозионностойкий алюминий
Корпус вентилятора Сталь, алюминий, специальные сплавы
Специальная конструкция: Искробезопасный, высокотемпературный, газонепроницаемый, дезактивируемый, ударопрочный, для транспортировки материалов или в соответствии со специальными требованиями
Стандартные принадлежности: Фасонное впускное отверстие, Противопожарный клапан, Защитная сетка, Монтажные ножки, Виброгаситель, Крышка сопла, Гибкие патрубки, Ответный фланец, Глушитель, Переменные впускные лопатки, Задний демпфер, Изоляция, Звукозащитные кожухи, датчики контроля и т. д.

Наши вентиляторы

Конструкция

Ассортимент наших радиальных вентиляторов адаптирован для большинства комбинаций объемного расхода и давления при использовании вентиляторов с прямым приводом.
Поскольку модельный ряд вентиляторов основан на модульной системе, большинство вентиляторов можно изготовить из стандартных компонентов.
В дополнение к стандартным вентиляторам мы также производим большое количество специальных конструкций в соответствии с вашими потребностями.

Ниже приведен обзор нашего стандартного ассортимента радиальных вентиляторов.

Исполнение 1 (3d и 6d)

Часто выгодно использовать вентилятор с прямым приводом. Он более компактен, имеет меньше деталей и в большинстве случаев дешевле, чем другие конструкции.
Мы предлагаем 3 различных исполнения с прямым приводом. Конструкции 3d и 6d отличаются от конструкции 1 тем, что они являются поворотными и что рабочее колесо можно снимать с обеих сторон.
Двигатель с фланцевым креплением делает конструкцию 6d более легкой и компактной.

Исполнение 2

При более высоких скоростях, которые не могут быть достигнуты с помощью двигателя с прямым приводом, или при наличии других особых требований к установке используется вентилятор с ременным приводом.
Сборка двигателя происходит несколькими способами.

В конструкции 2 вентилятор и двигатель установлены на общем основании.
Исполнение 2а имеет ту же конструкцию, но с поворотным корпусом и крыльчаткой вентилятора, которую можно демонтировать с обеих сторон. В конструкции
2b двигатель установлен сбоку на основании для достижения более компактной конструкции.
Design 2c предназначен для небольших двигателей.
Здесь двигатель установлен внутри пьедестала с внешней распределительной коробкой. Хотя эту конструкцию сложнее обслуживать, это самый компактный ременный привод и менее дорогой, чем другие варианты ременного привода.

Исполнение 4

Исполнение 4 представляет собой законченный узел, в котором двигатель с ременным приводом установлен непосредственно на крышке вентилятора. Когда требуется компактный дизайн, дизайн 4 предлагает интересную альтернативу. Однако часто требуется относительно обширное усиление кожуха вентилятора.

Дизайн 5

В настоящее время вентиляторы довольно часто оснащаются эластичной муфтой. Это может, например. находиться в приложениях с высокими температурами.
Эластичная муфта также позволяет демпфировать и защищать двигатель в тяжелых условиях эксплуатации, требующих высоких пусковых или переменных крутящих моментов, например, в материальный транспорт.

Крыльчатка

В стандартном исполнении крыльчатки наших вентиляторов изготавливаются из стали или алюминия. Алюминий имеет то преимущество, что он легкий, что приводит к более низким моментам инерции и более низким пусковым токам.
У нас также есть большой опыт работы с другими материалами, такими как, напр. различные нержавеющие и кислотоупорные стали.

Крыльчатки этой серии вентиляторов были разработаны по модульному принципу, что дает то преимущество, что несколько крыльчаток подходят к одному корпусу. Это означает, что если необходимо изменить установку, это часто можно сделать, заменив рабочее колесо.
Это без замены всего вентилятора.

Вентиляторы низкого давления RNN

Это модельный ряд с крыльчатками вентилятора, которые имеют одинаковые внешние размеры и, таким образом, подходят к крышке RNN. Крышка может быть выполнена с отсечкой (например, тип РНЗ) или без отсечки (например, тип РНН).

Технические характеристики RNN:
Размер входного отверстия:                           180–2000 мм
Диаметр крыльчатки вентилятора:                  224–2500 мм
Давление: 100–5000 Па
Расход: 100 – 300 000 м3/ч

Крыльчатки для серии RNN

RNZ9

Крыльчатка этого типа с 9 загнутыми назад лопатками и штампованными индукционными соплами имеет высокий КПД, очень хорошие звуковые характеристики и очень стабильную характеристику.
При увеличении объемного расхода требуется лишь незначительное увеличение мощности.

RSZ10 и RSZ12

Эти типы аналогичны предыдущему типу, но имеют 10 или 12 наклоненных назад S-образных лопастей с более крутым шагом. Это обеспечивает более высокое давление, а также меньшее влияние частиц в потоке с немного меньшей эффективностью. 9№ 0015

VPZ

Вентиляторный тип выполнен в классическом дизайне Scirocco и подходит к той же крышке, что и вышеупомянутые типы.
Колесный тип дает возможность извлекать относительно высокую производительность в небольшом формате.
Однако КПД по сравнению с другими рабочими колесами RNN относительно низок, поскольку мощность на валу сильно зависит от рабочей точки.

Вентиляторы низкого давления LRZ

Модели LRZ предназначены для удовлетворения потребности между серией RNN и вентиляторами среднего давления PRZ/MRZ.

Вентиляторные колеса LRZ имеют 9 загнутых назад лопастей.
Серия рабочих колес состоит из 4 различных рабочих колес LRZ9, LRZ9A, LRZ9B и LRZ9C. Где буквы А, В и С обозначают укороченные лопасти.

Вентиляторная крыльчатка LQZ11 адаптирована для потоков с большим количеством частиц.

Серия LRZ отлично подходит для использования, например, в топливных горелок, так как они в принципе могут без проблем регулироваться по всему их объемному расходу.

Технические характеристики LRZ
Размер на входе:                          180–1400 мм
Диаметр крыльчатки вентилятора:                  280 – 2240 мм
Давление: 800–8000 Па
Поток: 100–20 0,000 м3/ч

Вентиляторы среднего давления PRZ

Колеса вентилятора PRZ имеют 9 обратных наклонные лопасти вентилятора.
Серия крыльчаток состоит из 4 разных крыльчаток PRZ9, PRZ9A, PRZ9B и PRZ9C. Где буквы А, В и С обозначают укороченные лопасти.

Серия представляет собой классический вентилятор среднего давления с КПД до 85 %.
В этом ассортименте крыльчатка вентилятора PQZ11 может использоваться для транспортировки материала.

Технические характеристики PRZ
Размер входного отверстия:                           125–1400 мм
Диаметр крыльчатки вентилятора:                  250–3000 мм
Давление: 1600–10 ,000 Па
Расход: 1000 – 250 000 м3/ч

Вентиляторы среднего давления МРЗ

МРЗ Серия может выдерживать несколько более высокое давление, чем серия PRZ.

Всего имеется 6 крыльчаток вентилятора, MRZ9, MRZ9A, MRZ9B, MRZ9С, MRZ9D, MRZ9E. Где буквы А, В и С обозначают укороченные лопасти.
Дополнительно предлагается колесо для частиц (пыли) с обозначением MQZ11.

Технические данные MRZ
Размер входного отверстия:                           90–560 мм
Диаметр крыльчатки вентилятора:                  280–1800 мм
Давление: 2000–15,0 00 Па
Расход: 500 – 100 000 м3/ч

Вентиляторы высокого давления HRZ

HRZ вентилятор высокого давления с 10 лопастями обратной формы может достигать КПД до 81%.
Серия вентиляторных крыльчаток состоит из 7 различных рабочих колес: HRZ10, HRZ10A, HRZ10B, HRZ10C, HRZ10D, HRZ10E, HRZ10F. Где буквы А, В, С и т. д. обозначают укороченные лопасти.

Также для серии HRZ имеется колесо для частиц ( пыль) с обозначением HQZ11.

Технические данные HRZ
Размер входного отверстия:                           63 – 400 мм
Диаметр крыльчатки вентилятора:                  280–1800 мм
Давление: 2 500–25,0 00 Па
Расход: 500 – 50 000 м3/ч

(Ultra)Вентиляторы высокого давления SRZ

Для сверхвысоких давлений и малых объемных расходов мы используем типы SRZ12, SRZ12A, SRZ12B, SRZ12C, SRZ12D и колесо для пыли SQZ12.
Где буквы А, В, С и т.д. обозначают укороченные лопасти.

Технические данные SRZ
Размер на входе:                           63 – 355 мм
Диаметр крыльчатки вентилятора:                  400–2240 мм 00 Па
Расход: 100 – 50 000 м3/ч

Другие радиальные вентиляторы / Специальные вентиляторы

Вентиляторы для твердых частиц (пыли)

Мы предлагаем колеса вентиляторов, которые могут перемещать частицы/материалы для всех наших серий радиальных вентиляторов.
Их обозначения RSZ, LQZ, PQZ, MQZ, HQZ и SQZ.

Свободно вращающиеся крыльчатки RLN

RLN — это обозначение крыльчаток вентиляторов RNN, которые используются без покрытия, например, для блоков кондиционирования воздуха или ящиков для фильтров. Эти вентиляторные колеса обеспечивают высокую степень эффективности при компактной конструкции.
Ассортимент крыльчаток вентиляторов варьируется от 6 до 12 лопастей с названиями типов RLN6, RLN8, RLN10 и RLN12.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*
