Монтаж коаксиального дымохода газового котла своими руками: правила установки и нормы СНиП, как правильно

Монтаж коаксиального дымохода газового котла своими руками часто производится для оптимизации функционирования системы отопления. Если она не работает на электроэнергии, то в обязательном порядке требует отвода дыма. Раньше для этого применяли стандартные дымоходы, но на сегодняшний день появились более совершенные приспособления.

Содержание

  • 1 Что такое коаксиальный дымоход

    • 1.1 Устройство и принцип работы

    • 1.2 Плюсы и минусы

  • 2 Монтаж коаксиального дымохода газового котла своими руками

    • 2.1 Нормативные требования СНиП

    • 2.2 Производим установку

    • 2.3 Особенности горизонтального и вертикального монтажа

    • 2.4 Видео: варианты подключения коаксиального дымохода к газовым котлам

Что такое коаксиальный дымоход

Конструкция подразумевает размещение одного объекта внутри другого. Подобный дымоход делают в виде двухконтурного изделия. В качестве строительного материала используются трубы разного диаметра. Подобные «сооружения» подразделяются на несколько видов:

  1. Наружные и внутренние. Приспособления делятся на эти категории в зависимости от места расположения. Первая разновидность размещается снаружи здания и фиксируется специальными кронштейнами напрямую к фасаду. Отличительной особенностью наружного вида является удобство во время монтажа и использования. Внутренние типы дымоотводов монтируется в подготовленных заранее шахтах. Эту разновидность довольно сложно монтировать и обслуживать, более того, требуется строгое соблюдение техники безопасности.
  2. Неутеплённые и утеплённые. Второй вариант полезен в холодное время года, когда канал, отвечающий за поступление в систему воздушных масс, замерзает с большой долей вероятности. Это приводит к сокращению подачи кислорода в камеру сгорания, что снижает эффективность работы отопительного оборудования. Утеплённые системы способны обеспечить функционирование котла даже при экстремально-низких температурах. Подобная разновидность отличается от обычного дымохода наличием дополнительной трубы, а система представляет собой вложенные друг в друга элементы. Пространство заполняется любым типом утеплителя.
  3. Коллективные и индивидуальные. Вторая разновидность применяется, если речь идёт об обслуживании одного котла. Она представляет собой простую конструкцию без ответвлений. Когда требуется обеспечить отвод продуктов горения, образующихся во время функционирования нескольких отопительных агрегатов, используется коллективный тип дымоотвода. Он представляет собой шахтную систему с несколькими разветвлениями.

Каждая из описанных разновидностей имеет свои особенности и область применения. Перед монтажом того или иного типа рекомендуется подробно изучить все сведения о них.

Комплектующие для коаксиального дымохода можно приобрести в специализированных магазинах

Устройство и принцип работы

Конструкция подобного приспособления позволяет выполнять несколько функций, то есть обеспечивать стабильный приток кислорода для «стимулирования» пламени в топке и отводить дым. Приспособление включает в себя несколько модулей, в число которых входят:

  1. Прямые трубы. Они используются для сооружения основного корпуса.
  2. Декоративные накладки, являющиеся фланцами, перекрывающими места, где ствол дымоотвода проходит сквозь строительные конструкции.
  3. Тройники, которые становятся частью системы, если продукты горения требуется отводить сразу от нескольких отопительных агрегатов.
  4. Уплотнители (представляют собой приспособления, обеспечивающие полную герметичность корпуса в местах прохода через стену).
  5. Соединительные приспособления. Они являются отводами на 90о и 45о или муфтами.
  6. Арматурные элементы, которые включают в себя хомуты, а также кронштейны.
  7. Устройства, предназначенные для удаления конденсата. Этот конструктивный элемент располагается на вертикальных участках, оснащается затвором водяной разновидности, не позволяющим давлению воздуха понижаться.
  8. Переходники. Они нужны для соединения дымоотводной системы с котлом.
  9. Комплектующие, оборудованные специальным отверстием. Подобное «смотровое окно» нужно для диагностики и удаления загрязнений из дымохода.
  10. Насадки. Они нужны для своевременного вывода дымных масс, забора воздуха с улицы.

Функционирование заключается во внешнем заборе воздушных масс с улицы посредством наружного канала. Во время движения по трубопроводу воздух нагревается за счёт контакта с каналом внутри специальной шахты для «транспортировки» дымных масс. Прогретый кислород попадает в топку, что увеличивает КПД, снижает траты газового топлива при функционировании котла.

Это важно! Канал снаружи играет роль устройства охлаждения, понижающего температуру на поверхности трубопровода. Благодаря этому дымоход подобной разновидности может монтироваться в частном (из дерева) строении без принятия серьёзных мер по обеспечению безопасности (пожарной).

Как упоминалось выше, внутренний канал обеспечивает «транспортировку» дымных масс. Он нередко оборудуется специальными утеплителями, что даёт возможность увеличивать тягу в вертикальных конструкциях. Подобная разновидность имеет три канала, один из них предназначен для заполнения утеплителем на основе базальта. Чтобы обеспечить бесперебойную работу самодельного дымохода, требуется заранее произвести расчёты и качественно выполнить установку с учётом особенностей строения.

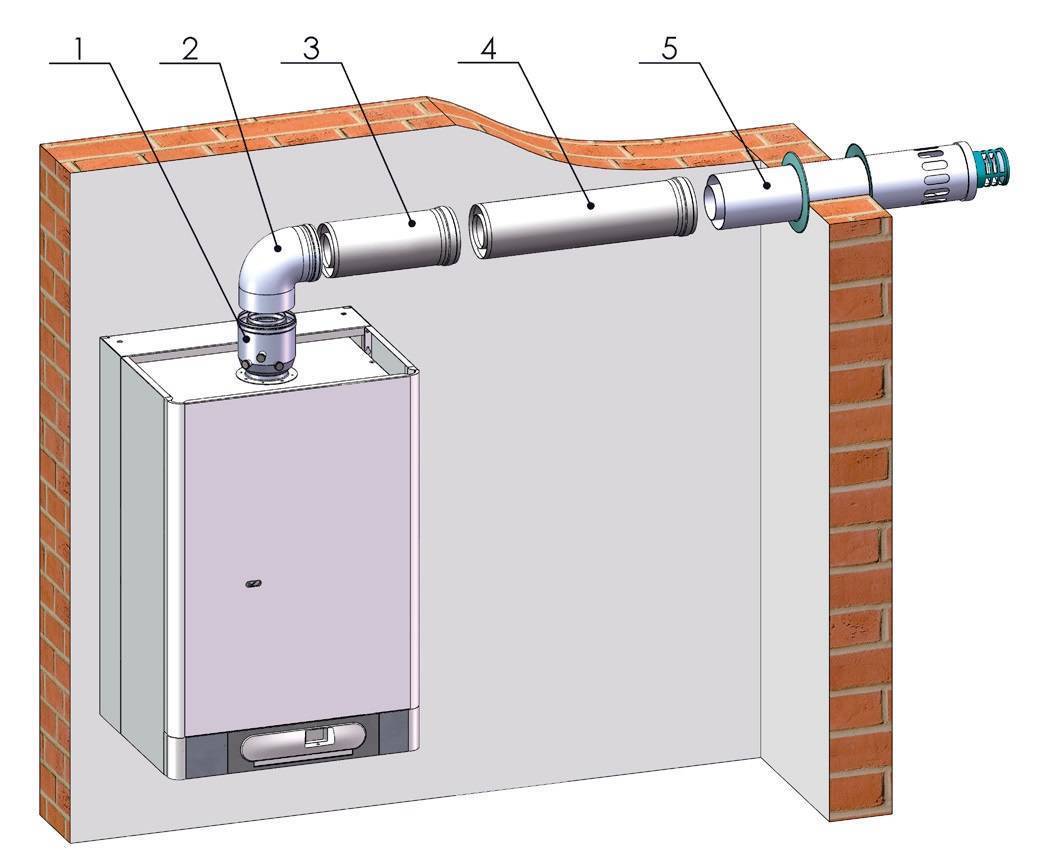

Схема монтажа дымохода

Плюсы и минусы

Основным преимуществом дымоотвода коаксиальной разновидности является то, что воздушные массы, используемые в работе котла, забираются не из помещения, а с открытого воздуха. Это избавляет от необходимости делать мощную систему вентиляции, более того, для использования под котельную в такой ситуации подойдёт даже небольшое помещение.

Помимо описанной особенности, к положительным сторонам подобного приспособления относятся:

  1. Высокая скорость монтажа. Конструкцию дымоотвода нельзя назвать сложной, поэтому установка может производиться самостоятельно (привлекать специалистов и оплачивать их услуги необязательно).
  2. Возможность использования для отвода продуктов горения из котельной многоквартирного дома.
  3. Возможность использования для увеличения эффективности функционирования практически любой разновидности отопительного оборудования.
  4. Хороший показатель тяги, который наблюдается, если монтажные работы выполнены качественно.

Благодаря перечисленным положительным сторонам коаксиальный дымоход пользуется популярностью среди большого количества людей. Помимо преимуществ, двухканальные дымоходы имеют ряд недостатков.

В их число входят:

  1. Необходимость согласования монтажа со службой санэпиднадзора. Это обусловлено тем, что во время функционирования выбрасывается множество токсичного конденсата. Выливать эту субстанцию на землю строго запрещено, а утилизация производится в специально отведённых местах. Однако если использовать такую разновидность дымоотвода в частном доме, то все претензии будут сведены к индивидуальным пожеланиям его хозяев. Но при монтаже систем коллективного типа получение разрешения от упомянутой выше службы — обязательное условие.
  2. Необходимость организации изоляции трубы от коаксиального конденсата. Даже небольшие ошибки, допущенные во время монтажа, приведут к обледенению выходного отверстия, что спровоцирует снижение тяги.

Несмотря на описанные недостатки, дымоотводные системы подобной разновидности часто монтируются как в частных домах, коттеджах или на дачах, так и в многоквартирных зданиях. Однако к процедуре монтажа требуется отнестись с максимальной ответственностью и вниманием. Это поможет избежать лишних расходов в будущем.

Более того, ошибки при установке могут привести к деформации коммуникаций дымохода во время работы. Некоторые проблемы могут решить специалисты, но при длительном игнорировании неполадок может возникнуть необходимость приобретения новой системы и её монтажа.

На схеме наглядно видно, как работает коаксиальный дымоход

Монтаж коаксиального дымохода газового котла своими руками

В алгоритме монтажа нет ничего сложного, однако существуют особенности, которые оказывают ощутимое влияние на функционирование системы в будущем. Перед приобретением готовой системы дымоотвода требуется внимательно изучить диаметр трубопровода, который будет соединяться с котлом.

Это важно! Немаловажную роль в установке и дальнейшей эксплуатации играют требования СНиП. Их соблюдение является обязательным условием, так как пренебрежение такими правилам может привести не только к проблемам с санэпиднадзором, но и несчастным случаям.

Нормативные требования СНиП

Правила установки дымоходов для газового котла, а также соответствующие нормы, установленные государством, подробно изложены в СНиП 2.04.08-87 и 2.04.05-91. Составление индивидуальных проектов, расчётные процедуры и установка производятся в соответствии с ними. Нарушение этих правил приведёт к отказу газовой службы и сделает законный монтаж невозможным. СНиПом регламентируется:

  1. Размещение дымоотвода на фасаде. Оголовок должен располагаться минимум в двух метрах от земли. Размер отверстия в стене должен быть больше диаметра дымоотвода на 1 см для кирпичной и на 5 см для деревянной стены.
  2. Облуживание. Оно должно осуществляться в начале и конце отопительного сезона. Требуется удалять конденсат и проверять стыки на герметичность.
  3. Применение подобных систем в МКД. Конструкция должна монтироваться минимум в полуметре от дверных и оконных проёмов. До окна над трубой должно быть не меньше 1 м.
  4. Установка. Труба дымохода должна находиться от стены минимум в 30 см. Если речь идёт о турбированных котлах — от 1 м. В обязательном порядке должна монтироваться сужающая диафрагма, которая требуется для ограничения поступления воздуха в закрытую камеру сгорания.
  5. Нормы пожарной безопасности. Минимальный зазор между трубой дымохода и деревянной стеной должен составлять 5 см. Это обусловлено тем, что во время функционирования внешняя поверхность практически не подвержена нагреву. Между стеной и трубопроводом необходимо размещать негорючие материалы. Оптимальным вариантом является базальтовый утеплитель. Труба дымоотвода должна находиться от окон и дверей соседних домов минимум в 1,5 м. В этом промежутке не должно быть столбов, деревьев или иных объектов. Использовать для отведения продуктов горения стандартный дымоход запрещается (только коаксиальные разновидности).
  6. Ограничения на вывод через фасад. Запрет о стекании конденсата на землю требуется соблюдать в обязательном порядке. Поэтому трубопровод необходимо монтировать под углом к котлу. Если в конструкцию входит специальное устройство, предназначенное для отведения конденсата, то допускается уклон выходного патрубка к грунту (с целью отвода дождевой воды). Если речь идёт об использовании коллективной разновидности дымохода, то вопросы утилизации конденсата должны согласовываться со службой санэпиднадзора.
  7. Особенности каждой разновидности дымоотводной системы. Она может быть горизонтальной или вертикальной. Строго запрещается подключение к одной сети дымоходов с принудительным и естественным типом отвода продуктов горения.
  8. Особенности прокладки горизонтального участка. Допускается прокладка через смежное помещение, не предназначенное для проживания людей, если длина участка трубопровода, который будет через него проходить, не превышает 3 м. Если речь идёт о турбированной системе с принудительным отводом продуктов горения, то допускается увеличить участок трубы, проходящий через нежилое помещение, до 5 м.

Описанные требования безопасности могут изменяться с течением времени, поэтому перед началом монтажных работ требуется получить консультацию специалиста.

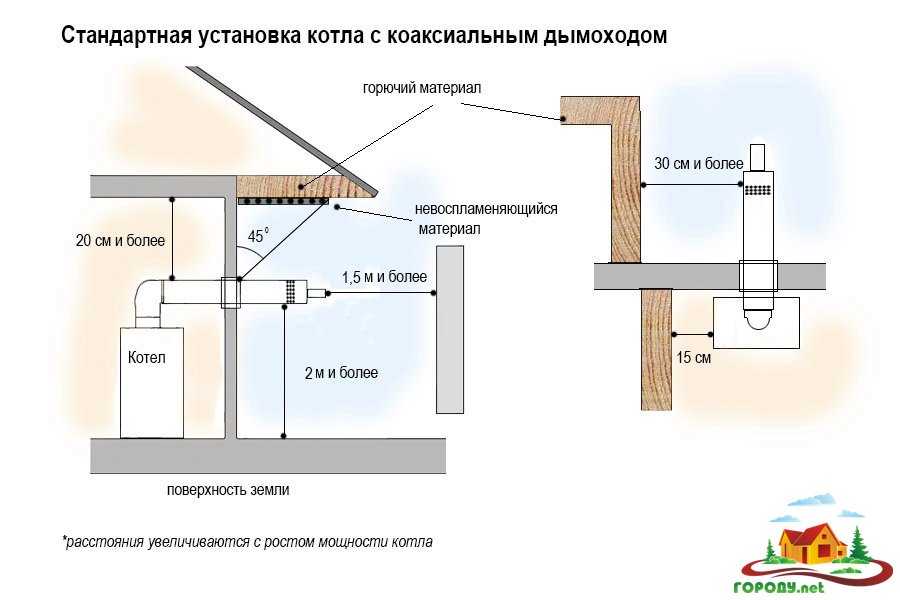

Требования санитарных норм и правил к расстояниям между объектами

Производим установку

Если требуется самостоятельно произвести монтаж дымохода внутренней разновидности, то все действия выполняются в следующей последовательности:

  1. Проверить соответствие размеров патрубка котла и трубы дымоотвода.
  2. Подготовить отверстие, через которое трубопровод будет выводиться наружу. Его диаметр необходимо сделать чуть больше аналогичного параметра трубопровода.
  3. Присоединить к патрубку газового котла соответствующий элемент дымоотводной системы.
  4. Зафиксировать соединение при помощи болтов и хомутов.
  5. Последовательно собрать всю дымоотводную систему. Каждый элемент устанавливается на «своё» место, после чего закрепляется хомутами (они повышают уровень надёжности соединения).
  6. Установить поверх креплений накладки, выполняющие декоративные функции. Они помогут сохранить эстетичный вид конструкции.
  7. Вывести трубу дымохода на улицу.
  8. Обеспечить герметичность стыка.
  9. Надеть на трубу кожух, обладающий защитными свойствами. Это поможет повысить уровень безопасности возникновения неконтролируемого возгорания.

После завершения описанного процесса установки требуется проверить герметичность стыков, накрыть их специальным фартуком.

Если речь идёт о дымоотводной системе наружной разновидности, то процедура монтажа имеет свои особенности. Когда требуется выполнить монтаж такого дымохода, необходимо придерживаться следующего алгоритма:

  1. Определить место выхода и отметить его расположение на стене здания.
  2. Сделать отверстие на месте метки. Диаметр должен соответствовать сечению трубы.
  3. Соединить дымоход с отопительным прибором. Для этого требуется использовать двухконтурное колено и специальный тройник. Он нужен, чтобы обеспечить устойчивость готовой конструкции в вертикальном положении.
  4. Закрепить «сооружение» к стене при помощи кронштейнов.
  5. Заделать участок выхода дымохода из стены и продолжить собирать его до нужной высоты.
  6. Закрепить конструкцию к внешней стене, используя хомуты.

Чтобы обеспечить надёжное соединение двухконтурных труб, требуется использовать переходные узлы.

Переходные узлы, соединяющие двухконтурные трубы — важные элементы конструкции устройства

Особенности горизонтального и вертикального монтажа

Если речь идёт о горизонтальном варианте установки, то эту процедуру требуется производить с учётом технических особенностей здания. Заранее нужно рассчитать следующие параметры:

  1. Высоту трубы. Расстояние от выходного патрубка до отверстия в стене должно составлять меньше 1 м. Прямой вывод трубы от выходного патрубка на улицу не допускается.
  2. Количество поворотных муфт (меньше трёх).
  3. Максимальную длину горизонтально участка. Не должен превышать 3 – 5 м.

Увеличение продуцирования конденсата является особенностью эксплуатации дымоотводной системы в холодное время года. Избыточное выпадение влаги обусловлено жёсткими условиями эксплуатации.

Когда требуется произвести монтаж вертикального дымоотвода, необходимо помнить, что эта процедура может осуществляться двумя способами:

  1. Каскадным. Он подразумевает подключение к одной трубе сразу нескольких отопительных агрегатов. Подобная схема довольно часто используется в МКД.
  2. Индивидуальным. Максимальная длина вертикальных элементов составляет 7 м. Это позволяет производить монтаж в двухэтажном частном доме.

Варианты монтажа дымохода в частном доме

Если речь идёт о кирпичном здании, то монтировать дымоотводную систему можно как внутри, так и снаружи. Однако эффективную теплоизоляцию требуется сделать в любом случае. Это позволит избежать неприятных последствий, которые с большой долей вероятности возникнут при интенсивной эксплуатации котла, если пренебречь утеплителем.

Видео: варианты подключения коаксиального дымохода к газовым котлам

Установка дымохода представляет собой процедуру, которую может произвести любой жилец частного или многоквартирного дома, имеющий базовые навыки и знания в соответствующей области. Если таковые полностью отсутствуют, то обратиться к специалистам по монтажу подобных систем — лучшее решение. Такой подход поможет избежать лишних расходов, а также проблем с определёнными службами, связанных с ошибками, которые допущены во время установки, и их последствиями, проявляющимися во время интенсивного использования.
