Телевизионные розетки: виды, способы подключения, монтаж

Во времена, когда царил аналоговый стандарт передачи телевизионного сигнала, домашним телевизорам требовалась всего одна розетка — электрическая. А провод от антенны тянули через всю квартиру и подключали к прибору напрямую. Теперь, когда аналоговый сигнал сменился на цифровой, а количество проводов стремятся свести к минимуму, стали актуальны ТВ-розетки. Они позволяют подвести кабель к телевизору, а коммуникации надежно и эстетично скрыть. Попробуем разобраться, какие бывают виды ТВ-розеток, и с чем придется столкнуться при подключении и монтаже.

Типы ТВ розеток

ТВ-розетки делятся на три вида:

  • Одиночные, они же простые, индивидуальные;
  • Проходные или тройники;
  • Оконечные или замыкающие.

У каждого вида свое назначение и свое место в системе коммуникаций. Например, нельзя ставить оконечную там, где должна устанавливаться одиночная.

Разберем подробнее, что где используется и почему.

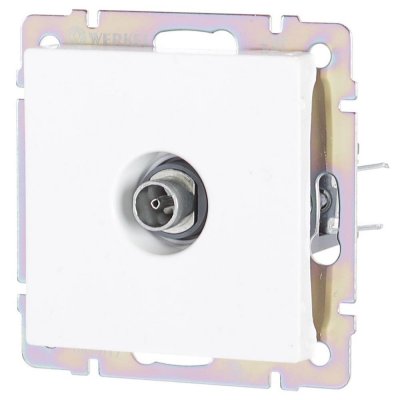

Одиночные розетки – простое решение для квартир, где проводится один кабель и работает один телевизор. Если вместо одиночной вы поставите оконечную, то получите затухание сигнала и помехи. Поэтому не верьте тем, кто говорит, что нет разницы, внешне вы может их и спутаете, но в работе они дают противоположный эффект.



Пример простой розетки из серии Legrand Valena

Проходные розетки нужны там, где кабель один, а телевизоров несколько. Вспомните устройство тройника – здесь нечто подобное. От розетки идет один выход для подключения кабеля от телевизора, другой ведет к следующей розетке.

Старайтесь свести к минимуму количество проходных розеток, на каждом звене этой последовательной цепи мощность сигнала урезается. В длинных последовательных цепочках розеток требуется усилитель, иначе в конце цепи будет очень слабый сигнал.



Пример проходной розетки из серии Legrand Cariva, которую можно приобрести на нашем сайте.

Оконечная ТВ-розетка служит для замыкания линии. Ее всегда устанавливают в системах с проходными розетками, но не используют в качестве основной. Такое устройство нужно для того, чтобы у телевизоров, работающих в связке, не возникало искажений на экранах.



Оконечная ТВ розетка от Legrand серии Valena.

Схемы подключения

Розетки можно соединять последовательно или по схеме «звезда».

Проходная или последовательная схема выглядит следующим образом:

В такой модели в начале цепи устанавливаются проходные ТВ-розетки. От каждой из них будет отходить два кабеля – один к телевизору, другой к следующей проходной розетке. В конце будет стоять оконечная розетка. Учитывайте, что от звена к звену мощность сигнала будет падать.

Схема «звезда» или параллельная схема выглядит так:



В схеме «звезда» присутствует усилитель сигнала. Обычно мощности, которая подается на входной ТВ-кабель, хватает на один, максимум два приемника. А если их больше, нужно либо усиливать сигнал с помощью приемника, либо попросить у провайдера добавочную мощность.

После усилителя или после входа устанавливается сплиттер, от которого будет уходить несколько кабелей – отдельный к каждому телевизору. Например, Legrand Valena Делитель ТВ под F-разъем 5-1000 МНz.



Если все ТВ розетки в системе «звезда» будут задействованы, то можно использовать простые и оконечные модели. Если одна линия останется незанятой, нужно взять оконечные розетки, в этом случае на экранах не будет искажений.

Схема «звезда» удобна для монтажа и проверки – все провода собираются в одной точке, а неисправность на одной линии не скажется на состоянии другой. Эта схема подразумевает минимальные потери мощности сигнала, которые с помощью усилителя и вовсе можно свести к минимуму.

Независимо от схемы соединения следует обговорить с провайдером один момент – это количество телевизоров, которые можно ставить на линию бесплатно. У некоторых нет лимита, другие требуют доплату, а при самовольном подключении лишних приборов могут выписать штраф.

Установка

Не существует строгих правил для выбора места установки ТВ-розетки. Единственное, чем стоит руководствоваться – это собственным эстетическим чувством. Если хотите, чтобы дом не был похож на логово паука, выводите ТВ-розетку поближе к краю экрана.

Прокладка кабеля от розетки к антенне может быть скрытая в заранее подготовленной штрабе для слаботочных сетей или наружная. Первый вариант идеален для тех, что хочет забыть о существовании проводов в квартире. Но если ремонт уже проведен и коммуникации скрыты, розетки придется монтировать наружно, а кабели можно эстетично спрятать за плинтуса и кабель-каналы.

Для скрытого и наружного монтажа используются разные виды розеток. При выборе устройства, спрашивайте у продавца тип установки.

Как выбрать телевизионный кабель

О том, как выбрать кабель для телевизора и как он устроен, можно почитать в статье. Напомним лишь, что кабель для ТВ должен иметь надежную изоляцию, чтобы затухание сигнала было минимальным, а сигнал был защищен от внешних факторов помех. Наиболее надежные в этом плане итальянские кабель Cavel. Отечественные производители имеют конструкцию попроще, но и цена у них ниже.



Cavel SAT 50 – подходит для скрытой и наружной прокладки.



Cavel SAT 703 – подходит для скрытой и наружной прокладки.



RG-58 A/U 50 Ом – больше подходит для наружного монтажа.

Особенности монтажа

Чтобы подсоединить ТВ-розетку, надо снять изоляцию с центральной жилы ТВ-кабеля на расстояние 20-25 мм от конца кабеля. Следите, чтобы проволока оплетки и фольга экрана не были повреждены. Затем отогните оплетку и фольгу на оболочку кабеля и зачистите изоляцию, так чтобы обнажить сердцевину провода, при этом следует оставить 1-2 мм изоляции у возле экрана. После этого кабель заводится в специальное отверстие, а его центральная жила фиксируется в устройстве розетки.

У разных производителей способ монтажа будет различаться.

Лучше доверить монтаж специалисту, так как существуют нормативы прокладки кабеля, не соблюдая которые можно получить помехи. Например, если вы используете провода типа RG‑6, нужно соблюдать дистанцию между питающими и антенными кабелями. Промежуток должен составлять от 3 см и больше.

Комбинированные розетки

Когда на розетке имеется один выхода, все просто и понятно. А устройства, которые украшает гроздь разъемов, могут вызвать затруднения, особенно если учесть их сложные маркировки, например, TV-RD-SAT.



Такие розетки называют комбинированными, поскольку они предназначены для подключения разных приемников. Если ваш провайдер предлагает сразу комплект эфирное телевидение+спутник+радио+интернет, то такой пакет подразумевает ворох проводов, которые нужно тянуть к разным приборам. Но можно все упростить, если поставить блок-смеситель в распределительном щите и собрать на него сигналы от нескольких антенных кабелей.

Тогда в квартиру заводится всего один выходящий кабель и уже на месте сигнал делят по частотам. Для этого и служит комбинированная розетка.

Комбинированные розетки различаются по типам, но в этом тоже нет ничего сложного. Нужно лишь знать, как читать их маркировку.

TV-RD-SAT – расшифровывается как телевизор (TV), радио (RD) и спутниковый ресивер (SAT). Соответственно такая розетка может передавать сигнал на перечисленные типы устройств. Эту комбинацию можно встретить в устройствах серии Legrand Valena.



TV-FM-SAT – могут передавать сигнал для телеприемника (TV), FM-радио и спутникового ресивера (SAT). Такие розетки можно встретить у компании Legrand в серии Cariva.



Если вам предстоит выбор и установка телевизионной розетки, начните с планирования. Определите, сколько приборов хотите установить и на какие каналы вещания. Устанавливайте ТВ-розетки ближе к приемникам и не забывайте про розетки питания, которые можно красиво объединить в группу. На нашем сайте вы найдете надежные и современные розетки как универсального цвета, так и с интересным дизайном. Мы предлагаем продукцию известных торговых марок. Ознакомиться с ней можно в разделе.
