описание шланга и мешка, улитки и других элементов, самодельный стружкоотсос своими руками для столярки по чертежам

При столярных работах зачастую образуется большое количество мусора, пыли, стружки. По этой причине у мастеров всегда возникает необходимость в устранении сложных отходов деревообработки.

Устройство и принцип работы

Стружкоотсос представлен в виде пылесоса, который предназначен для сбора опилок. Его используют во время деревообработки. Данный вид инструмента не только ликвидирует мусор, но и очищает воздушные массы в помещении от мелких загрязняющих фракций, что могут повлечь за собой проблемы со здоровьем у мастера. Профессионалы рекомендуют пользоваться стружкоотсосами при всех деревообрабатывающих процедурах и работе за станком.

Конструкция агрегата устроена следующим образом.

  • Электродвигатель, который отвечает за запуск прибора.
  • Вентилятор и крыльчатка, что способствуют разрежению воздушных масс.
  • Механизм для ручных встряхиваний.
  • Фильтр с многоступенчатой очисткой.
  • Нижний циклон. Элемент отвечает за сбор стружки.
  • Мешок для мусора. После очистки воздуха в нем скапливается стружка и иной мусор.
  • Верхний циклон, который несет ответственность за очищение воздуха от самых мелких фракций.

Данные приборы характеризуются высокой прочностью формы корпуса, поэтому они надежно защищены от механических повреждений.

На корпусе сосредоточены кнопки, с помощью которых можно осуществлять управление приспособлением. Ко всему прочему к стружкоотсосу прилагается шланг по типу гофра, что при помощи переходника монтируется к приспособлению. Для вытяжки опилок в агрегате предусмотрена специальная улитка. В устройстве пылесоса для сбора стружки нет ничего сложного. Внешне он имеет вид большой емкости либо ведра с дополнительными приспособлениями.

Воздух входит в агрегат, где распределяется в его верхней части. При этом направление струи является горизонтальным, вдоль по стенам. Благодаря данной особенности конструкции, воздушные потоки могут закручиваться в спираль. Сила центробежного типа отбрасывает твердые мусорные частички к стенам прибора, после этого они собираются в его нижней части. Легкость воздуха способствует тому, что постепенно успокоенный поток собирается в центральной части бака.

Промышленные приспособления, работающие на основе циклона, имеют в своей конструкции центробежный насос. Элемент выглядит как колесо с поперечными лопатками, спицы в этом случае отсутствуют.

Обзор видов

Основным назначением стружкоотсосов является ликвидация отходов, а также очистка воздуха в помещении. В настоящее время можно встретить несколько видов данного вида оборудования, например, с уборкой пола и без нее.

Переносные

Стружкоотсосы данного вида относятся к малогабаритным изделиям, которые можно быстро установить и разобрать. Переносной агрегат имеет небольшой вес, поэтому он может быть установлен на столе, что способствует простоте и удобству использования. Его рекомендуют использовать там, где применение иных видов стружкоотсоса невозможно. Помимо вышеперечисленных преимуществ, у таких приспособлений есть следующие недостатки:

  • малая мощность;
  • невысокий уровень производительности;
  • низкое качество ликвидации отходов.

Мобильные

Расположение мобильных приспособлений для удаления пыли должно быть сосредоточено непосредственно около станков. Чтобы переместить мобильный агрегат, потребуется использовать тележку либо аналогичное приспособление. Стружкоотсос данного вида может применяться для нескольких станков, с этой целью их применяют поочередно и через определенное время.

Преимуществами мобильного оборудования можно назвать малые габариты, высокую производительность, быстроту сборки и демонтажа.

Недостатком пользователи считают только некоторое неудобство при установке оборудования около станка.

Стационарные

Прибор для сбора стружки после деревообрабатыващей процедуры монтируется на одном постоянном месте. Его перенесение на иное местоположение является невозможным. Плюсами стационарного приспособления считается хорошая мощность, производительность и надежность. Минусом агрегата можно назвать только отсутствие мобильности.

Лучшие бренды

Рейтинг лучших стружкоотсосов включает в себя следующие модели.

  • Scheepach (Woodster) HD 12. Данный агрегат можно назвать одним из самых востребованных на сегодня. Немецкое приспособление нашло свое применение не только в бытовых условиях, но и на производственном предприятии. Стружкоотсос способен ликвидировать стружку разных размеров, очистить воздушные массы в помещении благодаря грамотной конструкции и мощному мотору. Наличие большого мешка для сбора мусора с вместительностью в 75 литров способствует тому, что его не требуется часто вытряхивать. У этого оборудование не обнаружены минусы. Преимуществами Woodster считаются мощность мотора, быстрая всасываемость, наличие удобной ручки, компактность и небольшой вес.
  • Metabo SPA 1200. Этот вид техники был произведен в Германии. У прибора мощный двигатель, длительный период эксплуатации, а также редкое возникновение неисправностей. У стружкоотсоса небольшие габариты, а, благодаря наличию колесиков, агрегат с легкостью перемещается на новое место. Он нашел свое применение при любых разновидностях станков по пилению и шлифовке. К преимуществам прибора относится малошумность, наличие хорошей фильтрации, прочность и надежность. К недостаткам модели потребители относят невысокую производительность.
  • FDB Maschinen ST 300S. Мощное приспособление по устранению стружки рекомендуется использовать в производственных целях. К одному стружкоотсосу можно в одно время подсоединить три станка. С помощью этого приспособления из воздуха устраняются крупные и мелкие фракции пыли и грязи. Преимущества у техники такие: хорошая мощность, производительность, быстрая всасываемость, продолжительность использования. К недостаткам данной модели относят высокую стоимость, а также крупные габариты.
  • FOX F50-841. Хорошая производительность прибора основана на наличии мощного мотора. Приспособление может быть использовано как в домашних, так и производственных условиях. Данному инструменту под силу за короткое время освободить комнату от стружки, древесной пыли. Благодаря крупным габаритам мешка, мастеру нечасто приходится проводить вытряхивание. Минусом модели считается низкая тяга. Плюсами стружкоотсоса называют мощность двигателя, высокое качество фильтра, простоту его замены.
  • Scheppach (Woodstar) ha 1000. Данная модель предназначена исключительно для использования в домашних условиях. Благодаря металлическому корпусу, агрегат характеризуется высокой прочностью и надежностью. Так как мешок вмещает 50 литров отходов, мастеру не придется часто его очищать. К преимуществам стружкоотсоса можно отнести высокую прочность, универсальность, удобство в применении.
    Недостаток техники – это низкая мощность, а также применение только с небольшими станками.

Как выбрать?

При покупке стружкоотсоса в первую очередь стоит понять, какие виды загрязнений должен будет ликвидировать агрегат. Если мастер работает с металлом, то стоит покупать стационарное приспособление с высокой мощностью. Если нужен столярный пылесос для уборки древесной стружки, деревянной пыли, то лучше остановить внимание на компактном передвижном оборудовании, у которого длинный и гибкий шланг.

Во время выбора стружкоотсоса стоит уделять внимание таким моментам.

  • Производительности – чем выше данный показатель, тем эффективнее будет функционировать прибор.
  • Качеству очищения воздуха. Данный параметр отвечает за безопасность здоровья мастера, а также окружающих его людей.
  • Разновидность оборудования.
  • Число станков, на которые потребуется установить стружкоотсос.
  • Габариты помещения, в котором будет функционировать агрегат.
  • Напряжение электрической сети.
  • Размер мешка для сбора мусора и отходов.

Чем он больше, тем меньше хлопот у мастера будет с его очищением.

Как сделать своими руками?

Изготовить самодельный агрегат по сбору стружки для столярки можно в домашних условиях самому из пылесоса или других приспособлений, используя чертежи. Главными частями такого агрегата являются воздухоотвод, насос вакуумного типа, рабочая насадка, а также фильтр циклонного типа. Для желания создать пылесос с высокой мощностью и производительностью потребуется центробежный насос.

С особой аккуратностью узел, улитку и колесо можно сделать из фанеры собственноручно. Также для дополнения могут быть использованы металлические уголки. Чтобы изготовить насос, потребуется использование электродвигателя с мощностью до 2500 Вт. Для работ в столярных мастерских можно воспользоваться обычным бытовым пылесосом. Так как стружка имеет вес, который во многом превышает пыль, пылесос нужно будет купить с самой высокой мощностью.

Для высокого уровня производительности стружкоотсоса специалисты рекомендуют внимательно подходить к выбору материала, а также габаритов воздухоотводов. При больших габаритах последнего можно рассчитывать на хорошую производительность. На сегодняшний день в продаже можно встретить большое количество гофрированных рукавов с различными параметрами, поэтому изготавливать их своими руками не потребуется.

Довольно удобным считается применение полипропиленовых канализационных труб с муфтами и манжетами. Данный момент способствует легкости в монтаже и демонтаже стружкоотсоса. Циклонный фильтр можно купить в готовом виде или собрать его своими руками по чертежам. Используя подручные материалы, мастер сможет соорудить приспособление со съемной крышкой, люком, который плотно прилегает к поверхности.

Рабочую емкость обычно делают из крупного ведра из–под лакокрасочных материалов либо пластикового боченка. Не стоит забывать, что в конструкции должно быть предусмотрено отверстие для вывода отходов. Это может быть ведро или банка, которые плотно закрываются. В данной конструкции грязный воздух будет поступать в верхнюю часть, но горизонтальным способом. Для качественного функционирования стружкоотсоса в него монтируют прямую трубку – входной патрубок.

Пылесосы для сбора стружи – это обязательная часть в каждой мастерской или столярном цеху. Они способны осуществлять защиту помещения от загрязнения пылью и иными отходами.

Данное приспособление не только сохраняет здоровье мастера, но и облегчает ликвидацию стружки с пола с ее последующей утилизацией.

В следующем видео вас ждет обзор стружкоотсоса JET DC-850 для самых маленьких мастерских.

Центробежный вентилятор улитка своими руками (фото, видео) — Pcity.

su

Как сделать вентилятор улитку своими руками: крыльчатки, лопасти

Создание воздушного потока с высокой плотностью возможно несколькими способами. Одним из эффективных является вентилятор радиального типа или «улитка». Он отличается от других не только формой, но и принципом работы.

Устройство и конструкция вентилятора

Для движения воздуха иногда недостаточно крыльчатки и силового агрегата. В условиях ограниченного пространства следует применять особый вид конструкции вытяжного оборудования. Он приставляет собой спиралевидный корпус, выполняющий функцию воздушного канала. Ее можно сделать своими руками или приобрести уже готовую модель.

Для формирования потока в конструкции предусмотрено радиальное рабочее колесо. Оно соединяется с силовым агрегатом. Лопатки колеса имеют загнутую форму и при движении создают разряженную область. В нее поступает воздух (или газ) из входного патрубка. При продвижении по спиралевидному корпусу возрастает скорость на выходном отверстии.

В зависимости от области применения центробежный вентилятор улитка может быть общего назначения, термостойкий или защищенный от коррозии. Также необходимо учитывать величину создаваемого воздушного потока:

  • низкого давления. Область применения – производственные цеха, бытовые приборы. Температура воздуха не должна превышать +80°С. Обязательное отсутствие агрессивных сред;
  • среднее значение давления. Является частью вытяжного оборудования для удаления или транспортировки материалов небольшой фракции, опилок зерна;
  • высокого давления. Формирует приток воздуха в зону сгорания топлива. Устанавливается в котлах многих типов.

Направление движения лопастей определяется конструкцией, а, в частности, месторасположением выходного патрубка. Если он располагается в левой части — ротор должен крутиться по часовой стрелке. Также учитывается количество лопастей и их кривизна.

Для мощных моделей необходимо сделать своими руками надежное основание с фиксацией корпуса. Промышленная установка будет сильно вибрировать, что может привести к ее постепенному разрушению.

Самостоятельное изготовление

Прежде всего следует определиться с функциональным назначением центробежного вентилятора. Если он необходим для вентиляции определенной части помещения или оборудования – корпус можно сделать из подручных материалов. Для комплектации котла потребуется применить жаропрочную сталь либо сделать его из листов нержавейки своими руками.

Сначала рассчитывается мощность и определяется набор комплектующих. Оптимальным вариантом будет демонтаж улитки со старого оборудования – вытяжки или пылесоса. Преимуществом этого способа изготовления является точное соответствие мощности силового агрегата и параметров корпуса. Вентилятор улитка легко изготавливается своими руками лишь для каких-то прикладных целей небольшой домашней мастерской. В остальных случаях рекомендуется приобрести уже готовую модель промышленного типа или же взять старую из автомобиля.

Порядок действий, чтобы сделать центробежный вентилятор своими руками.

  1. Расчет габаритных размеров. Если устройство будет монтироваться в ограниченном пространстве – предусматривают специальные демпферные прокладки для компенсации вибрации.
  2. Изготовление корпуса. При отсутствии уже готовой конструкции можно использовать листы пластика, сталь или фанеру. В последнем случае особое внимание уделяется герметизации стыков.
  3. Схема установки силового агрегата. Он вращает лопасти, поэтому следует выбрать тип привода. Для небольших конструкций используется вал, соединяющий редуктор двигателя с ротором. В мощных установках применяется привод ременного типа.
  4. Крепежные элементы. Если вентилятор будет установлен на внешнем корпусе, например, котла – делают монтажные П-образные пластины. При значительных мощностях потребуется изготовить надежное и массивное основание.

Это общая схема, по которой можно сделать вытяжной функциональный центробежный агрегат своими руками. Она может измениться в зависимости от наличия комплектующих. Важно соблюдать требования герметизации корпуса, а также обеспечить надежную защиту силового агрегата от возможного засорения пылью и мусором.

Во время работы вентилятор будет сильно шуметь. Уменьшить это будет проблематично, так как вибрацию корпуса при движении воздушных потоков практически невозможно компенсировать своими руками. В особенности это актуально для моделей из металла и пластика. Дерево может частично уменьшить звуковой фон, но при этом оно обладает небольшим сроком эксплуатации.

В видеоматериале можно ознакомиться с процессом изготовления корпуса из ПВХ листов:

Обзор и сравнение производственных готовых моделей

Рассматривая радиальный вентилятор улитка, надо учесть материал изготовления: литой корпус из алюминия, листовая или нержавеющая сталь. Подбирается модель исходя из конкретных нужд, рассмотрим пример серийных моделей в литом корпусе.

Источник:
http://stanokgid.ru/osnastka/ventilyator-ulitka-svoimi-rukami.html

Центробежный вентилятор своими руками

Маломощный центробежный вентилятор даст мало проку. Даже тихие вытяжки снабжаются коллекторными двигателями, сильно шумящими. Если факт не пугает, приступим к выбору средств. Покажем, как сделать центробежный вентилятор своими руками из подручных предметов. Если в типичном – осевом – вентиляторе важны мотор и крыльчатка, здесь, ко всему прочему, добавляется корпус. Попробуем собрать центробежный вентилятор самостоятельно.

Что такое центробежный вентилятор

Центробежный вентилятор используется в качестве канального. Чтобы упростить рассмотрение, скажем, что пылесос содержит в нечто похожее на канальный вентилятор. Теперь подумайте:

  1. Пыль всасывается шлангом.
  2. Проходит в мешок (бак, отсек).
  3. Проходит фильтрацию.
  4. Минует двигатель.
  5. Выбрасывается с обратной стороны корпуса.

За счет чего получается: внутри стоит центробежный вентилятор, образованный барабаном (беличья клетка), насаженным на вал двигателя. Этого недостаточно. Двигатель с крыльчаткой заключен в герметичный корпус, по каналам которого воздух выходит наружу. Без плотного кожуха смысл работы центробежного вентилятора потеряется. Вот главное различие. В отличие от осевых вентиляторов, часто служащих для личных нужд человека, центробежные применяют в хозяйственной сфере: вентилирование помещения, уборка, очистка воздуха. Чтобы понять, как сделать центробежный вентилятор, изучим принцип действия устройства.

Принцип действия центробежного вентилятора

Центробежный вентилятор работает за счет динамических характеристик потока. Попробуйте привязать камень к нити и покрутить вокруг себя в горизонтальной плоскости. Рука чувствует ощутимое натяжение, если бы связь оборвалась, снаряд немедленно вылетит по касательной к круговой траектории вращения. Аналогично ведут себя и молекулы воздуха: на лопастях колеса обретают значительную скорость и, ничем не удерживаемые, уносятся на внешний периметр. Потом система каналов уже придает потоку нужное направление. Наконец, входит воздух по центру, обычно с противоположной от двигателя стороны.

Внутри пылесоса наблюдаем картину:

  • Воздух из мешка (бака, контейнера), очищенный от пыли, подходит к двигателю с фронтальной стороны и заходит в центр барабана.
  • Разогнанные лопастями до значительной скорости молекулы выбрасываются наружу. Проходят по каналам герметичного корпуса, попутно охлаждая двигатель, покидают чрево пылесоса с обратной стороны.

Особенность конструкции: лопасти центробежного вентилятора создают давление, если корпус негерметичен, то движение потока воздуха станет нарушаться. Следовательно, сложность для мастера-самоучки заключается в создании правильных условий.

В хороших вытяжках применяются двигатели с вентиляторами тангенциального (центробежного) типа. В избранных конструкция удивляет дуэтом беличьих клеток. В последнем случае пара крыльчаток насаживается по обе стороны от двигателя на вал. Тогда воздух входит с двух направлений, перпендикулярных плоскости вращения колес. Таким образом, эффективность центробежного вентилятора растет.

Как сделать центробежный вентилятор

Из сказанного очевидным способом осуществить задуманное является снять тангенциальный вентилятор с вытяжки, к примеру. Преимущество: обеспечивается бесшумная работа. Производитель соблюдает нормы, предписанные стандартами, поэтому заводские устройства класса вытяжек сравнительно тихие. Полагаем, что для большинства читателей это не лучшее решение задачи, продолжим рассмотрение.

Внутри пылесоса таится готовый центробежный вентилятор. Большой плюс – уже имеется готовый корпус, который необходимо смонтировать в канал по месту. К дополнительным преимуществам отнесем:

  1. Двигатель пылесоса нацелен на долговременный режим работы. Крутит лопасть сутками напролет. Обмотки чаще защищены от перегрева, вдобавок воздух проходит по каналам, охлаждая статор.
  2. Двигатель пылесоса нацелен на преодоление значительных пневмонагрузок. При собственноручном разборе этого помощника домохозяйки увидите внутри предохранительный клапан. Попробуйте снять и продуть силой легких. Не получается? А двигатель это делает шутя! Зажмите входное отверстие, либо перегните шланг пополам. Щелчок, донесшийся из нутра корпуса, сообщает о срабатывании. Полагаем, подобной силы хватит с лихвой для проведения вентиляции объекта.
  3. Плюс – мощность всасывания(в аэроваттах) указывается в технических характеристиках, аналогична создаваемому давлению. Таким образом, несложно заранее просчитать по формулам, достаточна ли мощность двигателя для избранной задачи. Иногда производители настолько добры, что указывают скорость движения потока, к примеру, 3 кубометра в минуту. Любой подсчитает: в час – 180 кубических метров. Благодаря высокой мощности, расход будет выдерживаться, несмотря на повороты и изгибы воздуховода.

Недостаток двигателя пылесоса – шумность. Вдобавок коллекторный двигатель искрит, что создает помехи по сети питания. Понадобится сделать сетевой фильтр, чтобы не сжечь импортную домашнюю аппаратуру. Уровень шума высок. Превышает 63 дБ, разрешённых производить в квартире по закону.

Стиральная машина

Из чего еще собрать центробежный вентилятор? Пришел на ум образ стиральной машины с фронтальной загрузкой. Если дверцу снять, а в корпусе проделать каналы, чтобы поток охлаждал обмотки двигателя, получится центробежный вентилятор. Плюс – рабочий отсек стиральной машины герметичен. Просто удалите стенку бака в районе двигателя, чтобы получить подобие центробежного вентилятора. Барабан придется переработать коренным образом, чтобы захватывал воздух. Корпус понадобится разобрать.

Возникает главная дилемма: стоит ли демонтировать бак. У большинства моделей специально сделан так, чтобы без повреждения крепежа операцию сделать оказалось нельзя. Это помогает сервисным центрам отслеживать хитрецов, делающих ремонт. В любом случае барабан прорезается по месту, чтобы изготовить в стенках лопатки. Отгибайте сталь внутрь, чтобы конструкция не задевала бак. Вариант: из стенок стального цилиндра, причём выгнуть лопасти нужной формы по образу и подобию заводских промышленных моделей центробежных вентиляторов.

Главным видится правильный подбор скорости. 1000 оборотов на отжиме вполне хватит. Диаметр барабана велик. Пылесос дает 6000-16000 оборотов в минуту, но радиус лопастей много меньше. Следовательно, оценивать нужно линейную скорость. Как известно, длина окружности прямо пропорционально зависит от радиуса, следовательно, если диаметр барабана стиральной машины Samsung составляет 45 см, получается минимум в три раза больше, нежели у пылесоса – эквивалентно скорости 3000 оборотов в минуту (минимум). Но! При этом площадь колеса намного больше, следовательно, поток образуется грандиозный.

Из сказанного заключаем, что скорости 1000 оборотов в минуту, тем более, 1500 оборотов в минуту достаточно, чтобы самостоятельно сделать центробежный вентилятор из стиральной машины. Производительность примерно одинакова, однако удельное давление потока сократится. Многое зависит от формы лопаток, настоятельно рекомендуем осведомиться на форуме физиков и гидравликов. Простейший вариант заимствование лопасти у напольного вентилятора. Пластмасса сваривается при помощи набора полиэтиленовых пакетов и паяльника, что позволит укрепить маховик на валу.

Главное, сохранить герметичность. Рекомендуется заделать лишние отверстия, которыми изобилует барабан. Самодельный центробежный вентилятор из стиральной машины опасен в эксплуатации (если бывают безопасные тангенциальные вентиляторы), люк для загрузки белья рекомендуется закрыть прочной решеткой. К примеру, проделайте с фронтальной стороны корпуса ряд отверстий под установку элемента. Устройство центробежного вентилятора дополняется прочной оградой. Решетку делайте из стального прута и крепите на болты.

Регулировка двигателя центробежного вентилятора

В 85% случаев двигатель в стиральной машине коллекторный. Такие, кстати, работают и от постоянного тока. Направление вращения определено полярностью напряжения.

Про схему регулировки оборотов. Принцип действия центробежного вентилятора требует задействования режимов отжима. Найдите тиристорную схему, регулирующую угол отсечки и настройте нужным образом. Для максимальных оборотов подключайте двигатель к сети 220 В. Считаем раскрытыми вопросы, что такое центробежный вентилятор, и как его сделать.

Источник:
http://vashtehnik.ru/elektronika/centrobezhnyj-ventilyator-svoimi-rukami.html

кулер улитка ( центробежный вентилятор ) из хлама своими руками.

Особенности

Добротный вентилятор «улитка» своими руками получается в процессе сборочных работ только в том случае, если вы знаете конструкцию. Установка и крыльчатка создают вращательный момент для движения воздуха. Необходимость вытяжного устройства возрастает при ограничении пространства, то монтаж происходит со специализированным оборудованием. Корпус «улитки» вентилятора сделан в виде спирали и служит для направления воздуха.

Самодельные вентиляторы подобного типа весьма популярны в последнее время. Однако при отсутствии навыков и необходимого времени покупка готового оборудования станет одним из лучших вариантов.

Чтобы создать воздушный поток во внутренней части крепления вентилятора «улитки», нужно расположить радиальный элемент — колесо, присоединенное к установке. Разряженное пространство создается загнутыми рабочими лопатками колеса.

Поступление воздушной массы осуществляется через патрубок входа. Давление на входе падает и всасывает окружающий воздух. В результате стремительного продвижения воздуха по спирали в отверстии выхода значительно увеличивается скорость и создается высокое давление. Из выходного патрубка стремительно идет воздушный поток. Если патрубок слева, то ротор вращается по часовой стрелке, если справа, то противоположно.

При сборки своими руками учитывается кривизна используемых лопастей «улитки».

Установка вентилятора Globefan 220mm Blue LED в корпус

Первым делом — фото корпуса без каких либо модификаций. Как видно, это стандартный корпус из стали толщиной 0.8 мм, охлаждение которого ограничено двумя 80 мм вентиляторами. Данная система работает 24 часа в сутки и используется для хранения данных и непрерывной работы торрент-клиента. Именно по этому мы улучшим охлаждение данного ПК путем установки в его корпус 220 мм вентилятора. Боковые стенки данного корпуса почти одинаковы, разница лишь в том, что правая стенка перфорирована. А так как в остальном конструкция стенок одинакова, то для облегчения работ я меняю правую и левую стенку местами. Теперь, во время работы, не нужно будет рассчитывать положение блоухола исходя из старых отверстий в стенке, что бы их закрыть. Левая же стенка «чистая» — ее и будем резать.


Общий вид стандартного корпуса


Компьютерный корпус без боковой стенки


Стенка, в которую будет установлен вентилятор

Прежде всего, берем нужную стенку и закрываем ее малярным скотчем для предотвращения возникновения царапин во время работ. Малярный скотч мы выбираем по причине отсутствия остатков клея на оклеенных деталях после его снятия. Далее, исходя из размещения блока питания и корзины под пятидюймовые устройства, расчерчиваем место положения вентилятора. Отверстие для вентилятора Globefan 220mm Blue LED обвожу по внутренней стороне стенки вентилятора. Не забудьте про регулятор оборотов — он требует дополнительного окна для установки.


Малярный скотч


Разметка стенки перед резкой


Намечаем отверстие для вентилятора


Вся разметка готова

Теперь можно переходить к месту, где будут проводиться все работы. Вырезать основное отверстие блоухола можно при помощи дремеля, но я решил обойтись электролобзиком. В связи с этим, при помощи дрели предварительно делаем отверстие для полотна электролобзика. Учтите, что засверливать нужно внутри вырезаемого окна, что бы лобзиком потом плавно перейти на линию реза.


Отверстие для полотна электролобзика

Теперь крепко прижимаем стенку корпуса к столу с помощью струбцины — она не даст двигаться стенке во время резания лобзиком. Резать будем постепенно, проворачивая стенку на столе. Вставляем в высверленное отверстие полотно электролобзика, обратите внимание, что я использую полотно с мелким зубом, предназначенное для резки металла. Так как диаметр вырезаемого отверстия у нас большой, то электролобзик в таком случае является самым оптимальным инструментом для быстрой и качественной работы. Не забываем и о средствах защиты зрения — обязательно надеваем защитные очки.


Стенка, закрепленная при помощи струбцины


Вставляем полотно в подготовленное отверстие


Режем стенку при помощи электролобзика

После окончания резки, у нас получается довольно качественно прорезанное отверстие — окружность ровная и требует минимальной обработки. Используя электролобзик, лучше не спешить — режет он легко и при быстрой резке может «заехать» куда не нужно.


В стенке вырезано отверстие для вентилятора


Линия резки получилась очень качественной

Для окончательной обработки прорезанного края использую дремель с насадкой из наждачной бумаги. Особых усилий прикладывать не нужно, достаточно лишь слегка пройтись насадкой по обрабатываемом краю. Можно использовать и овальный напильник с мелким зубом.


Насадка для дремеля, которой будет обработан край резки


Линия резки после обработки дремелем

Теперь, для установки регулятора оборотов, вырезаем прямоугольник в верхней правой стороне окна. Для этого используем дремель с армированным отрезным кругом.


Армированный отрезной круг для дремеля


Готовое место для установки регулятора оборотов

Переходим к крепежным отверстиям. Для точного сверления, центры отверстий нужно накернить. В качестве кернера я использую заточенный дюбель. Далее сверлим 8 отверстий при помощи сверла диаметром 3 мм. Для крепления сеточки достаточно 4-х отверстий диаметром 3 мм, а вот для стоек на пластиковой крышке-гриле необходимы отверстия диаметром 7 мм. Таким образом, еще 4 отверстия рассверливаем сначала сверлом в 5 мм, а потом в 7 мм.

Намечаем центры будущих крепежных отверстий


Крепежные отверстия для сетки делаем 3 мм сверлами


Сверла размером 5 мм и 7 мм для крепежных отверстий решетки


Все крепежные отверстия готовы

Снимаем скотч, предохраняющий лакокрасочное покрытие стенки от возможных повреждений. Теперь устанавливаем гриль для вентилятора: с лицевой стороны стенки устанавливаю пластиковую крышку, а с внутренней — прикручиваю к ней сеточку.


Сняли со стенки малярный скотч


Ставим пластиковый гриль


Установили перфорированную решетку

Теперь надеваем на стойки пластиковые проставки-ограничители и прикручиваем сам вентилятор. На этом все работы можно считать оконченными — стенка готова к установке в корпус.


Ставим проставки на стойки


Вид на установленный вентилятор изнутри


Общий вид вентилятора Globefan 220mm Blue LED, установленного на стенку

Создаваемые потоки

— мощность, учитываемая по трем позициям.

Вентиляторы низкого давления — не выше сто кг/см в квадрате. Температура не более 80 °С. Используются при оснащении производственных цехов и строительстве домов. «Улитки» устанавливаются на крышах.

Модели со средним давлением — от ста до триста килограмм на сантиметр квадратный.

Оборудование с высоким давлением — триста -тысяча двести кг/сантиметров в квадрате. Потоки воздуха высокого давления вытяжных «улиток» обычно располагаются в зонах сгорания топлива разных марок в котельных, на складах с ГСМ, системах воздуховода лакокрасочных цехов.

Центробежный вентилятор «улитка» требует надежного крепления и прочного основания. В целях избегания вибрации качественно фиксируется корпус. Игнорирование этого явления приведет к тому, что устройство выйдет из строя.

Конструкция

Простота сборки и доступность конструкционных элементов стали причиной того, что радиальные вентиляторы собираются не только в заводских условиях, но и в домашних. Ведь промышленная сборка, хотя и имеет гарантию качества, не всегда доступна по ценовому диапазону и в необходимой конфигурации для небольших жилых или подсобных помещений.

Конструкция стандартного центробежного вентилятора предусматривает обязательное наличие:

  1. Всасывающего патрубка, в который поступают отработанные газо-воздушные массы.
  2. Рабочего (турбинного) колеса, оснащенного радиальными лопастями. В зависимости от предназначения они могут быть загнуты вперед или назад от угла вращения. В последнем варианте бонусом будет экономия расходуемой электроэнергии до 20%. Они обеспечивают ускорение, а также задают направление движению воздуха.
  3. Спиральной коллекторной трубы или спирального кожуха, из-за которого конструкция и получила название улитки. Она призвана снизить скорость движения прогоняемого через устройство воздуха.
  4. Вытяжного канала. Из-за разной скорости, с которой воздушные массы двигаются во всасывающем патрубке и в спиральном кожухе, здесь создается достаточно сильное давление, которое может доходить до 30кПа в промышленных условиях.
  5. Электродвигателя.

Размеры улитки, мощность двигателя, угол вращения и форма лопастей и другие особенности зависят от сферы и конкретных условий применения.

Делаем своими руками

Вопрос риторический, который требует в процессе владения навыками сварщика или жестянщика. Ведь сборка осуществляется из листов металла различной толщины.

Сделать лопатки самому, а затем качественное крепление к ротору — довольно-таки сложная задача. Ведь при нарушении балансировки вентилятор разлетится на кусочки в связи со значительным вращением ротора в первые же минуты работы.

При оценке мощности и скорости вращения правильно подбирают электродвигатель. При этом мастера пользуются улитками, демонтированными с оборудования, пылесосов и вытяжек. Это служит гарантией определения мощности и параметров корпуса.

Собрать вентилятор «улитка» для бытовых нужд в мастерской можно, это будет посильной задачей. В других случаях вентиляторы используются только заводского изготовления.

Источник:
http://metiztorg72.ru/oborudovanie/postroenie-ulitki-ventilyatora.html

Как сделать вентилятор улитку своими руками

Первоначальная задача любого вентилятора заключается в создании верно-направленного воздушного потока из помещения, склонного к загрязнениям или возникновению повышенной влажности. Одним из самых эффективных очистительных систем радиального типа называется вытяжка с необычным названием – улитка.

Вентилятор «Улитка» — эффективная очистительная система

Особенности вытяжки улитка

Запоминающаяся форма и отличительный принцип работы выделяет такую вентиляцию из подобных. Наиболее востребованной улитка будет для помещений с минимальной площадью и свободным пространством. Конструкция вентилятора в виде спирали, служит воздушным каналом в любом складском или промышленном помещении.

На ваш выбор предоставлены заводские агрегаты «улитка» разной комплектации, но при желании – соорудить очистительную систему собственными руками вполне реально. Как установить улитку и чем она лучше остальных очистительных систем? Ответы на эти вопросы кроются в особенностях строения устройства.

Конструкция улитки

Стандартная улитка (зонт) состоит из рабочего колеса и силового агрегата. Свой вентилятор, в зависимости от возложенных функций, может обладать защитными свойствами от коррозии или отличаться повышенной термостойкостью.

Строение улитки подбирается непосредственно под помещение, в которое следует установить дополнительную очистительную систему. При выборе устройства рекомендуется учитывать силу потока воздуха, а именно:

  • потоки пониженного давления;
  • давление среднего значения;
  • потоки высокого давления.

При выборе вентилятора «Улитка» следует учитывать силу потока воздуха

Самодельная улитка

Прежде чем приступить к созданию самодельной системы, народные умельцы рекомендуют определиться с функциональным назначением будущего устройства. Центробежный вентилятор, то бишь зонт из простых подручных материалов подойдет для частичной очистки помещений или сложного оборудования.

В тех случаях, когда вентилятор улитка своими руками предназначается для котлов – корпус устройства обязательно выполнятся из жароустойчивых стальных листов. Центробежный вентилятор, сделанный в домашних условиях, комплектуется из старых частей пылесоса или очистительной системы жилого дома. Такие вентиляторы, как улитка или зонт, прослужат в небольших мастерских на славу, а вот для масштабных предприятий пользы из таких устройств окажется мало.

Весь процесс создания и последующее подключение вентилятора занимает не больше двух дней, с учетом быстрой и качественной работы на всех этапах. Для начала рассчитайте все параметры будущего устройства, включая внешний короб и изоляцию. Не лишним будет рассмотреть вариант дополнительных прокладок, уменьшающий вибрационный эффект от работы устройства «улитка».

Самодельный вентилятор «Улитка» делается из подручных средств

Центробежный вентилятор крепится во внешнем корпусе и устанавливается на неподвижном основании.

В ваших силах с помощью простой схемы сделать, а затем подключить самодельное устройство так называемый зонт, дополнить его и укомплектовать всеми необходимыми элементами для работы в заданном помещении. Главное, это соблюдать все нормы пожарной безопасности и эксплуатировать улитку по назначению.

Источник:
http://vozduhstroy.ru/vytyazhka/ventilyator-ulitka-svoimi-rukami.html

кулер улитка ( центробежный вентилятор ) из хлама своими руками.

Особенности

Добротный вентилятор «улитка» своими руками получается в процессе сборочных работ только в том случае, если вы знаете конструкцию. Установка и крыльчатка создают вращательный момент для движения воздуха. Необходимость вытяжного устройства возрастает при ограничении пространства, то монтаж происходит со специализированным оборудованием. Корпус «улитки» вентилятора сделан в виде спирали и служит для направления воздуха.

Самодельные вентиляторы подобного типа весьма популярны в последнее время. Однако при отсутствии навыков и необходимого времени покупка готового оборудования станет одним из лучших вариантов.

Чтобы создать воздушный поток во внутренней части крепления вентилятора «улитки», нужно расположить радиальный элемент — колесо, присоединенное к установке. Разряженное пространство создается загнутыми рабочими лопатками колеса.

Поступление воздушной массы осуществляется через патрубок входа. Давление на входе падает и всасывает окружающий воздух. В результате стремительного продвижения воздуха по спирали в отверстии выхода значительно увеличивается скорость и создается высокое давление. Из выходного патрубка стремительно идет воздушный поток. Если патрубок слева, то ротор вращается по часовой стрелке, если справа, то противоположно.

При сборки своими руками учитывается кривизна используемых лопастей «улитки».

Установка вентилятора Globefan 220mm Blue LED в корпус

Первым делом — фото корпуса без каких либо модификаций. Как видно, это стандартный корпус из стали толщиной 0.8 мм, охлаждение которого ограничено двумя 80 мм вентиляторами. Данная система работает 24 часа в сутки и используется для хранения данных и непрерывной работы торрент-клиента. Именно по этому мы улучшим охлаждение данного ПК путем установки в его корпус 220 мм вентилятора. Боковые стенки данного корпуса почти одинаковы, разница лишь в том, что правая стенка перфорирована. А так как в остальном конструкция стенок одинакова, то для облегчения работ я меняю правую и левую стенку местами. Теперь, во время работы, не нужно будет рассчитывать положение блоухола исходя из старых отверстий в стенке, что бы их закрыть. Левая же стенка «чистая» — ее и будем резать.


Общий вид стандартного корпуса


Компьютерный корпус без боковой стенки


Стенка, в которую будет установлен вентилятор

Прежде всего, берем нужную стенку и закрываем ее малярным скотчем для предотвращения возникновения царапин во время работ. Малярный скотч мы выбираем по причине отсутствия остатков клея на оклеенных деталях после его снятия. Далее, исходя из размещения блока питания и корзины под пятидюймовые устройства, расчерчиваем место положения вентилятора. Отверстие для вентилятора Globefan 220mm Blue LED обвожу по внутренней стороне стенки вентилятора. Не забудьте про регулятор оборотов — он требует дополнительного окна для установки.


Малярный скотч


Разметка стенки перед резкой


Намечаем отверстие для вентилятора


Вся разметка готова

Теперь можно переходить к месту, где будут проводиться все работы. Вырезать основное отверстие блоухола можно при помощи дремеля, но я решил обойтись электролобзиком. В связи с этим, при помощи дрели предварительно делаем отверстие для полотна электролобзика. Учтите, что засверливать нужно внутри вырезаемого окна, что бы лобзиком потом плавно перейти на линию реза.


Отверстие для полотна электролобзика

Теперь крепко прижимаем стенку корпуса к столу с помощью струбцины — она не даст двигаться стенке во время резания лобзиком. Резать будем постепенно, проворачивая стенку на столе. Вставляем в высверленное отверстие полотно электролобзика, обратите внимание, что я использую полотно с мелким зубом, предназначенное для резки металла. Так как диаметр вырезаемого отверстия у нас большой, то электролобзик в таком случае является самым оптимальным инструментом для быстрой и качественной работы. Не забываем и о средствах защиты зрения — обязательно надеваем защитные очки.


Стенка, закрепленная при помощи струбцины


Вставляем полотно в подготовленное отверстие


Режем стенку при помощи электролобзика

После окончания резки, у нас получается довольно качественно прорезанное отверстие — окружность ровная и требует минимальной обработки. Используя электролобзик, лучше не спешить — режет он легко и при быстрой резке может «заехать» куда не нужно.


В стенке вырезано отверстие для вентилятора


Линия резки получилась очень качественной

Для окончательной обработки прорезанного края использую дремель с насадкой из наждачной бумаги. Особых усилий прикладывать не нужно, достаточно лишь слегка пройтись насадкой по обрабатываемом краю. Можно использовать и овальный напильник с мелким зубом.


Насадка для дремеля, которой будет обработан край резки


Линия резки после обработки дремелем

Теперь, для установки регулятора оборотов, вырезаем прямоугольник в верхней правой стороне окна. Для этого используем дремель с армированным отрезным кругом.


Армированный отрезной круг для дремеля


Готовое место для установки регулятора оборотов

Переходим к крепежным отверстиям. Для точного сверления, центры отверстий нужно накернить. В качестве кернера я использую заточенный дюбель. Далее сверлим 8 отверстий при помощи сверла диаметром 3 мм. Для крепления сеточки достаточно 4-х отверстий диаметром 3 мм, а вот для стоек на пластиковой крышке-гриле необходимы отверстия диаметром 7 мм. Таким образом, еще 4 отверстия рассверливаем сначала сверлом в 5 мм, а потом в 7 мм.

Намечаем центры будущих крепежных отверстий


Крепежные отверстия для сетки делаем 3 мм сверлами


Сверла размером 5 мм и 7 мм для крепежных отверстий решетки


Все крепежные отверстия готовы

Снимаем скотч, предохраняющий лакокрасочное покрытие стенки от возможных повреждений. Теперь устанавливаем гриль для вентилятора: с лицевой стороны стенки устанавливаю пластиковую крышку, а с внутренней — прикручиваю к ней сеточку.


Сняли со стенки малярный скотч


Ставим пластиковый гриль


Установили перфорированную решетку

Теперь надеваем на стойки пластиковые проставки-ограничители и прикручиваем сам вентилятор. На этом все работы можно считать оконченными — стенка готова к установке в корпус.


Ставим проставки на стойки


Вид на установленный вентилятор изнутри


Общий вид вентилятора Globefan 220mm Blue LED, установленного на стенку

Создаваемые потоки

— мощность, учитываемая по трем позициям.

Вентиляторы низкого давления — не выше сто кг/см в квадрате. Температура не более 80 °С. Используются при оснащении производственных цехов и строительстве домов. «Улитки» устанавливаются на крышах.

Модели со средним давлением — от ста до триста килограмм на сантиметр квадратный.

Оборудование с высоким давлением — триста -тысяча двести кг/сантиметров в квадрате. Потоки воздуха высокого давления вытяжных «улиток» обычно располагаются в зонах сгорания топлива разных марок в котельных, на складах с ГСМ, системах воздуховода лакокрасочных цехов.

Центробежный вентилятор «улитка» требует надежного крепления и прочного основания. В целях избегания вибрации качественно фиксируется корпус. Игнорирование этого явления приведет к тому, что устройство выйдет из строя.

Конструкция

Простота сборки и доступность конструкционных элементов стали причиной того, что радиальные вентиляторы собираются не только в заводских условиях, но и в домашних. Ведь промышленная сборка, хотя и имеет гарантию качества, не всегда доступна по ценовому диапазону и в необходимой конфигурации для небольших жилых или подсобных помещений.

Конструкция стандартного центробежного вентилятора предусматривает обязательное наличие:

  1. Всасывающего патрубка, в который поступают отработанные газо-воздушные массы.
  2. Рабочего (турбинного) колеса, оснащенного радиальными лопастями. В зависимости от предназначения они могут быть загнуты вперед или назад от угла вращения. В последнем варианте бонусом будет экономия расходуемой электроэнергии до 20%. Они обеспечивают ускорение, а также задают направление движению воздуха.
  3. Спиральной коллекторной трубы или спирального кожуха, из-за которого конструкция и получила название улитки. Она призвана снизить скорость движения прогоняемого через устройство воздуха.
  4. Вытяжного канала. Из-за разной скорости, с которой воздушные массы двигаются во всасывающем патрубке и в спиральном кожухе, здесь создается достаточно сильное давление, которое может доходить до 30кПа в промышленных условиях.
  5. Электродвигателя.

Размеры улитки, мощность двигателя, угол вращения и форма лопастей и другие особенности зависят от сферы и конкретных условий применения.

Делаем своими руками

Вопрос риторический, который требует в процессе владения навыками сварщика или жестянщика. Ведь сборка осуществляется из листов металла различной толщины.

Сделать лопатки самому, а затем качественное крепление к ротору — довольно-таки сложная задача. Ведь при нарушении балансировки вентилятор разлетится на кусочки в связи со значительным вращением ротора в первые же минуты работы.

При оценке мощности и скорости вращения правильно подбирают электродвигатель. При этом мастера пользуются улитками, демонтированными с оборудования, пылесосов и вытяжек. Это служит гарантией определения мощности и параметров корпуса.

Собрать вентилятор «улитка» для бытовых нужд в мастерской можно, это будет посильной задачей. В других случаях вентиляторы используются только заводского изготовления.

Источник:
http://metiztorg72.ru/oborudovanie/postroenie-ulitki-ventilyatora.html

Как сделать улитку для вентилятора своими руками

Первоначальная задача любого вентилятора заключается в создании верно-направленного воздушного потока из помещения, склонного к загрязнениям или возникновению повышенной влажности. Одним из самых эффективных очистительных систем радиального типа называется вытяжка с необычным названием – улитка.

Вентилятор «Улитка» — эффективная очистительная система

Особенности вытяжки улитка

Запоминающаяся форма и отличительный принцип работы выделяет такую вентиляцию из подобных. Наиболее востребованной улитка будет для помещений с минимальной площадью и свободным пространством. Конструкция вентилятора в виде спирали, служит воздушным каналом в любом складском или промышленном помещении.

На ваш выбор предоставлены заводские агрегаты «улитка» разной комплектации, но при желании – соорудить очистительную систему собственными руками вполне реально. Как установить улитку и чем она лучше остальных очистительных систем? Ответы на эти вопросы кроются в особенностях строения устройства.

Конструкция улитки

Стандартная улитка (зонт) состоит из рабочего колеса и силового агрегата. Свой вентилятор, в зависимости от возложенных функций, может обладать защитными свойствами от коррозии или отличаться повышенной термостойкостью.

Строение улитки подбирается непосредственно под помещение, в которое следует установить дополнительную очистительную систему. При выборе устройства рекомендуется учитывать силу потока воздуха, а именно:

  • потоки пониженного давления;
  • давление среднего значения;
  • потоки высокого давления.

При выборе вентилятора «Улитка» следует учитывать силу потока воздуха

Самодельная улитка

Прежде чем приступить к созданию самодельной системы, народные умельцы рекомендуют определиться с функциональным назначением будущего устройства. Центробежный вентилятор, то бишь зонт из простых подручных материалов подойдет для частичной очистки помещений или сложного оборудования.

В тех случаях, когда вентилятор улитка своими руками предназначается для котлов – корпус устройства обязательно выполнятся из жароустойчивых стальных листов. Центробежный вентилятор, сделанный в домашних условиях, комплектуется из старых частей пылесоса или очистительной системы жилого дома. Такие вентиляторы, как улитка или зонт, прослужат в небольших мастерских на славу, а вот для масштабных предприятий пользы из таких устройств окажется мало.

Весь процесс создания и последующее подключение вентилятора занимает не больше двух дней, с учетом быстрой и качественной работы на всех этапах. Для начала рассчитайте все параметры будущего устройства, включая внешний короб и изоляцию. Не лишним будет рассмотреть вариант дополнительных прокладок, уменьшающий вибрационный эффект от работы устройства «улитка».

Самодельный вентилятор «Улитка» делается из подручных средств

Центробежный вентилятор крепится во внешнем корпусе и устанавливается на неподвижном основании.

В ваших силах с помощью простой схемы сделать, а затем подключить самодельное устройство так называемый зонт, дополнить его и укомплектовать всеми необходимыми элементами для работы в заданном помещении. Главное, это соблюдать все нормы пожарной безопасности и эксплуатировать улитку по назначению.

Улитка для стружкоотсоса своими руками

Улитка для стружкоотсоса своими руками

Улитка для стружкоотсоса своими руками

Зонты вытяжные своими руками

Радиальный вентилятор своими руками

Пылесос-стружкоотсос своми руками — Металлический форум — Страница 2

Buy Продам улитку с крыльчаткой. , Шепетовка, Хмельницкая область it is not olx

Самодельный улитка вентилятор — Самодельная желонка для бурения скважины.

Вентиляторы центробежные своими руками

Мощный электродвигатель своими руками

Лопасти для вентиляторов своими руками

Радиальный вентилятор своими руками

Крыльчатку для вентилятора своими руками

Вентилятор радиальный своими руками

Улитка-циклон — Тест крыльчатки

Сидения для стульев своими руками

Крыльчатку для вентилятора своими руками

Вытяжка улитка: предназначение, принцип работы, изготовление своими руками

Радиальный вентилятор своими руками

Самодельный термофен для пайки своими руками + Видео

Создание воздушного потока с высокой плотностью возможно несколькими способами. Одним из эффективных является вентилятор радиального типа или «улитка». Он отличается от других не только формой, но и принципом работы.

Для движения воздуха иногда недостаточно крыльчатки и силового агрегата. В условиях ограниченного пространства следует применять особый вид конструкции вытяжного оборудования. Он приставляет собой спиралевидный корпус, выполняющий функцию воздушного канала. Ее можно сделать своими руками или приобрести уже готовую модель.

Для формирования потока в конструкции предусмотрено радиальное рабочее колесо. Оно соединяется с силовым агрегатом. Лопатки колеса имеют загнутую форму и при движении создают разряженную область. В нее поступает воздух (или газ) из входного патрубка. При продвижении по спиралевидному корпусу возрастает скорость на выходном отверстии.

В зависимости от области применения центробежный вентилятор улитка может быть общего назначения, термостойкий или защищенный от коррозии. Также необходимо учитывать величину создаваемого воздушного потока:

  • низкого давления. Область применения – производственные цеха, бытовые приборы. Температура воздуха не должна превышать +80°С. Обязательное отсутствие агрессивных сред;
  • среднее значение давления. Является частью вытяжного оборудования для удаления или транспортировки материалов небольшой фракции, опилок зерна;
  • высокого давления. Формирует приток воздуха в зону сгорания топлива. Устанавливается в котлах многих типов.

Направление движения лопастей определяется конструкцией, а, в частности, месторасположением выходного патрубка. Если он располагается в левой части — ротор должен крутиться по часовой стрелке. Также учитывается количество лопастей и их кривизна.

Для мощных моделей необходимо сделать своими руками надежное основание с фиксацией корпуса. Промышленная установка будет сильно вибрировать, что может привести к ее постепенному разрушению.

Прежде всего следует определиться с функциональным назначением центробежного вентилятора. Если он необходим для вентиляции определенной части помещения или оборудования – корпус можно сделать из подручных материалов. Для комплектации котла потребуется применить жаропрочную сталь либо сделать его из листов нержавейки своими руками.

Сначала рассчитывается мощность и определяется набор комплектующих. Оптимальным вариантом будет демонтаж улитки со старого оборудования – вытяжки или пылесоса. Преимуществом этого способа изготовления является точное соответствие мощности силового агрегата и параметров корпуса. Вентилятор улитка легко изготавливается своими руками лишь для каких-то прикладных целей небольшой домашней мастерской. В остальных случаях рекомендуется приобрести уже готовую модель промышленного типа или же взять старую из автомобиля.

Порядок действий, чтобы сделать центробежный вентилятор своими руками.

  1. Расчет габаритных размеров. Если устройство будет монтироваться в ограниченном пространстве – предусматривают специальные демпферные прокладки для компенсации вибрации.
  2. Изготовление корпуса. При отсутствии уже готовой конструкции можно использовать листы пластика, сталь или фанеру. В последнем случае особое внимание уделяется герметизации стыков.
  3. Схема установки силового агрегата. Он вращает лопасти, поэтому следует выбрать тип привода. Для небольших конструкций используется вал, соединяющий редуктор двигателя с ротором. В мощных установках применяется привод ременного типа.
  4. Крепежные элементы. Если вентилятор будет установлен на внешнем корпусе, например, котла – делают монтажные П-образные пластины. При значительных мощностях потребуется изготовить надежное и массивное основание.

Это общая схема, по которой можно сделать вытяжной функциональный центробежный агрегат своими руками. Она может измениться в зависимости от наличия комплектующих. Важно соблюдать требования герметизации корпуса, а также обеспечить надежную защиту силового агрегата от возможного засорения пылью и мусором.

Во время работы вентилятор будет сильно шуметь. Уменьшить это будет проблематично, так как вибрацию корпуса при движении воздушных потоков практически невозможно компенсировать своими руками. В особенности это актуально для моделей из металла и пластика. Дерево может частично уменьшить звуковой фон, но при этом оно обладает небольшим сроком эксплуатации.

В видеоматериале можно ознакомиться с процессом изготовления корпуса из ПВХ листов:

Обзор и сравнение производственных готовых моделей

Рассматривая радиальный вентилятор улитка, надо учесть материал изготовления: литой корпус из алюминия, листовая или нержавеющая сталь. Подбирается модель исходя из конкретных нужд, рассмотрим пример серийных моделей в литом корпусе.

Источник:
http://crast.ru/instrumenty/kak-sdelat-ulitku-dlja-ventiljatora-svoimi-rukami

Вытяжка улитка для малярки

Строю новый гараж большего размера (4,2 х 9), старый был 4 х 6 и холодный.В старом гараже покраска авто происходила без приточки и вытяжки, как и сами понимаете и опыл был и в тумане красишь.

В новом гараже все хочу сделать как надо.Как народ подсказывает, что вытяжка расчитывать надо в 9-ти (10-ти) кратном размере от самого помещения.У меня 4,2 х 9 = 37,8м2 х 3,2 (высота) = 121 кубометр х 10 х 1210 кубометров.Вот вытяжка должна быть производительностью не менее 1200 кубометров.

Теперь сами вопросы:

1.Какой тогда мощностью должна быть приточка?
2.Предлагают три улитки без моторов (на новые не потяну, а б/у в инете пока не попадаются) одна в диаметре около метра или 1,2 и две маленькие в диаметре около 60-70см, как узнать их производительность?

Или подскажите у кого какие улитки стоят на приточке и на вытяжке в диаметре и справляются они у вас или нет?

Радиальные или центробежные вентиляторы используются для вентилирования воздуха в бытовых, промышленных, торговых и общественных помещениях. Основное отличие радиального вентилятора от осевого (наиболее популярная разновидность) в том, что в радиальном вентиляторе воздух, проходя, за счёт центробежной силы меняет направление движения на 90 градусов. На вентиляторы радиальные цена разнится – и по самым справедливым ценам вы можете купить напольный вентилятор радиальный, а также другие виды радиальных вентиляторов в интернет-магазине «Стройкатека».

Радиальные вентиляторы различаются в зависимости от давления воздуха в них: до 100 ПА – низкого давления, 1000-3000 Па – среднего давления, 3000-12 000 Па – радиальный вентилятор высокого давления. Помимо этого, модели радиальных вентиляторов подразделяются в зависимости от назначения – для обычной среды прибор изготавливается из углеродистой стали, для агрессивной – из нержавеющей стали. Для перемещения взрывоопасных смесей используются взрывозащищённые вентиляторы, для температур до 200 градусов – теплостойкие. Если вам предстоит удалять дым из котельных топок, то есть смысл купить вентилятор радиальный дымоудаления или дымосос.

Вентилятор радиальный напольный – многофункциональное устройство, после покупки которого у вас в помещении всегда будет свежий воздух!

Покраска автомобиля стоит больших денег. Некоторые автолюбители пытаются выполнить эту процедуру в условиях гаража. Иные обращаются в те места, где оборудовано специальное помещение. Качество нанесения нового покрытия на кузов авто зависит от правильности монтажа вытяжки для покрасочной камеры. Она влияет не только на меры безопасности работников, но и на создание правильного микроклимата для сушки покрытия.

Виды вентиляции в гараже для покраски авто

Любой гараж можно переоборудовать под покрасочную камеру. Согласно требованиям к этому помещению, там обязательно должна быть вытяжка. Различают три типа вентилирования помещения: естественное, механическое и комбинированное.

Естественная

Простейший вариант, когда воздух, через специальное отверстие, попадает внутрь помещения, и через другое покидает его. Монтируется в уже выстроенных гаражах, когда нет возможности сделать отверстия на потолке и под полом. Состоит из приточного и вытяжного окошек, расположенных под потолком и у пола соответственно.

Самодельная естественная вентиляция допустима только при разовой покраске небольших деталей. Она не может обеспечить необходимую скорость смены воздуха и защитить работника от паров краски, создать комфортные условия для сушки.

Механическая

Воздухообмен происходит за счет работы специального оборудования. Вентилятор используется для нагнетания в помещение воздуха. Различают два типа механических вытяжек:

  • одномоторные – работает один вентилятор на подаче воздуха;
  • двухмоторные – используются два вентилятора: один – для подачи воздуха и один – для его вытяжки их помещения.

Это наиболее оптимальная система для покрасочного бокса. С ее помощью можно менять микроклимат в помещении для режимов покраски, сушки, работать с крупными кузовами и отдельными деталями. При правильном расчете в помещении будут отсутствовать слепые зоны, и не станет застаиваться воздух.

Комбинированная

Для вентилирования используется один вентилятор – для удаления воздуха из гаража. Приток осуществляется естественным путем, за счет разницы давления внутри и снаружи помещения.

Такой вариант является бюджетным способом установить вентиляцию. Если грамотно подойти к вопросу ее организации, правильно подсчитать мощность и схему размещения оборудования, то гараж станет пригодным местом для работы с лакокрасочными материалами.

Требования

От того, какие созданы условия в покрасочной камере, зависит качество выполненных работ и безопасность работников. Требования по обустройству гаражного помещения к вытяжке, как основной части помещения, предъявляются следующие:

  • поддержка температурного режима. Производители краски указывают оптимальную температуру – 22-24 °С, поэтому в систему встраивают нагревающий элемент, если на улице воздух более холодный;
  • равномерное и направленное движение воздуха. В идеале вентиляция работает вертикально, сверху вниз;
  • поддержка уровня влажности от 50 до 70 %, чтобы предотвратить чрезмерно быстрое высыхание краски;
  • воздухообмен. В зависимости от типа выполняемых работ, воздух в помещении должен полностью меняться за определенное время.

Если гараж просторный, хорошо освещен по всему периметру, в нем нет никакого оборудования и стеллажей, он утеплен снаружи и изнутри, то организовать вентиляцию, отвечающую всем требованиям, не сложно.

Основные функции

Влажность, температура, чистота воздуха и скорость его движения влияют на качество окраски. Вентиляционная система призвана обеспечить комфортные условия при работе с красками, лаками, растворителями и другими подобными веществами.

Очистка воздуха в помещении и фильтрация

Гараж – это пыльное помещение. Если частички пыли не удалить с деталей во время покраски, то они налипнут на новое покрытие, испортив его качество. Воздухообмен в помещении предотвращает «летучесть» пыли, прижимая ее к полу. Установка фильтров на входе предотвратит попадание песка и других частичек внутрь помещения.

Внимание! Фильтр должен быть и в выходном канале, чтобы частички краски не попадали в атмосферу и не оседали на близлежащей территории, машинах, стоящих снаружи гаража.

Обеспечение свежим кислородом помещения гаража создаст комфортные условия для работы мастеров по покраске. Это уменьшит время на полировку, если изначально на покрытие не осядут инородные вкрапления.

Обеспечение безопасности

В процессе покраски в воздух попадают пары и газы от растворителей и лакокрасочных материалов. Они токсичны, и представляют опасность для человека. Длительное пребывание в помещении без вентиляции приведет к отравлению работников парами.

Также эти газы взрыво- и пожароопасны. С помощью вентиляции предотвращается их скопление и снижается пожарная опасность покрасочной камеры.

Быстрая сушка

В режиме сушки в камеру подается горячий (до 80 °С) воздух, и обеспечивается быстрое высыхание покрытия.

Установка вентиляции своими руками

На этапе проектирования гаража предусматривают возможность установки вентиляции. Если гараж уже построен, необходимо воспользоваться перфоратором для создания системы.

Сверху разводят вентиляционные каналы с фильтрами. Снаружи устанавливают блок, нагнетающий воздух. При необходимости в вентканал монтируют нагревательный элемент.

Монтируют два фильтра: крупный – для устранения больших механических частиц и мелкий – для забора пыли. Фильтры должны быть съемными, и периодически меняться.

На полу монтируют зону для забора воздуха. Для этого роют пару траншей по центру помещения. Сверху прикрывают их металлической решеткой. В канале также встраивают фильтры для очистки выходящего наружу воздуха. В канал монтируют второй вытяжной вентилятор. Точка выхода воздуха должна находиться на крыше гаража.

Места забора воздуха должны регулярно проверяться, чтобы они ничем не были закрыты. Если покрасочная камера строится для регулярного оказания услуг, то на вентиляции не экономят. При создании вентиляции «для себя» можно упростить схему, взяв часть оборудования в аренду на время покраски.

Расчет

Наиболее важная часть создания вентиляции – проведение расчетов. Грамотно составленная схема не оставит мертвых зон и обеспечит достаточный приток свежего воздуха. Важно рассчитать два параметра: площадь отверстий и воздухообмен – объем воздуха, нагнетаемого в помещение в час.

Воздухообмен считают по формуле:

Р = Ширина*Длина*Высота* (температура внутри – температура снаружи)*0,36, где габариты – это размер покрасочной камеры, а 0,36 – поправочный коэффициент.

При расчете разницы температуры делают поправку на сезонность. Считается, что внутри должна поддерживаться температура +22 °С. А снаружи определяют максимум и минимум и считают 2 разницы. Потом берется среднее.

Пример! Есть бокс 4Х6Х2,8 метра, температура снаружи +10 °С. Тогда воздухообмен: Р=4*6*2,8*(22-10)*0,36 = 290,304 метров кубических в час. Значит, за час в помещении объемом 67 метров кубических воздух должен полностью смениться примерно 4 раза. На время сушки этот параметр увеличивается.

Габариты вентканала считают из соотношения: на 1 квадратный метр должно приходиться 1,5 сантиметра отверстия. Если площадь потолка 6х4 метра – 24 метра квадратных, то площадь вентиляции – 0,36 метра. При монтаже можно разделить одно отверстие на несколько дырок меньшего размера, например, на пару – по 0,18 метра. Если помещение активно используется, то обязательно ставят вентилятор.

Меры безопасности

Главная цель монтажа системы вентиляции – обеспечить безопасность работы маляров. При покраске в воздух попадает большое количество частичек краски, растворителя, лака. Появляется токсичный туман, который причиняет дискомфорт слизистым во время дыхания. Правильная вентиляция должна вертикальным воздушным напором прижать к полу образовавшийся «туман».

Сотрудники также должны пользоваться средствами защиты:

  • респиратор;
  • перчатки;
  • защитная одежда;
  • маска и очки;
  • обувь закрытого типа.

Помещение обязательно следует отделать огнеупорными материалами, не должно быть источников открытого огня; проводка тщательно изолируется.

Из покрасочной камеры убирают шкафы, оборудование, любые другие предметы, чтобы на них не скапливалась пыль, и они не препятствовали проветриванию.

Промышленные радиальные вентиляторы Улитка » ИА «РУСНОРД»

Промышленные радиальные вентиляторы «Улитка» предназначены для искусственного перемещения воздушных масс. Подобное оборудование применяется на различных предприятиях, в увеселительных заведениях, в общественных туалетах и др. для улучшения вентиляции и освежения воздуха. Вентиль такого устройства состоит из загнутых в одну из сторон спиралевидных лопастей. По-другому вентиляторы «Улитка» называют центробежными, что обусловлено принципом их работы. Благодаря центробежной силе, производится искусственная циркуляция воздуха. Устройство устанавливается в любом удобном месте вентиляционной системы. Это может быть вентиляционная камера, воздухоотвод или место рядом с вентиляционным люком.

«Улитки» обладают большой центробежной силой, что позволяет использовать их в широких вентиляционных каналах. По мощности действия различают три вида вентиляторов. Первые создают низкое давление до 1 кПа, вторые — среднее 1-3 кПа и последние — высокое от 3 кПа (здесь подразумевается создаваемое устройством давление в обычных условиях). По назначению, вентиляторы могут разделяться на стандартные, защищенные от взрывов и защищенные от коррозии. В зависимости от качества и расположения кожуха, «Улитки» выпускаются в восьми различных модификациях, а если вы предпочитаете полностью самостоятельное изготовление, то прочтите статью как сделать вентилятор улитку своими руками.


Улитки низкого давления

Центробежные вентиляторы низкого давления устанавливаются в разного рода строениях и системах отопления. Вытяжки «Улитка» отлично дополняют системы кондиционирования, поэтому нередко используются в производственных цехах. Они не слишком требовательны к обслуживанию и условиям — это наиболее частая причина, почему их устанавливают в зданиях, эксплуатация которых временно приостановлена. Фирмы постоянно выпускают все новые и новые модификации центробежных устройств низкого давления, которые защищены от влаги и перепадов температуры. В основном, по правильности установки и эксплуатации, можно получить много советов от производителя. Однако, особое внимание стоит обратить на вытяжки, которые будут использоваться в очень жарких, или наоборот холодных условиях. Если доверить работу профессионалам, то не придется жалеть о потраченном времени и средствах. Если вы не очень разбираетесь в принципе работы данных устройств, то лучше не пробовать устанавливать их своими руками.


Улитки среднего и высокого давления

Вытяжки среднего давления предназначены для эксплуатации в условиях повышенной пожаробезопасности. Поэтому вентиляторы среднего давления с успехом применяются в помещениях, где есть вероятность взрыва и прочих нестандартных условиях. Это могут быть, например, сушильные камеры, многоэтажки, рабочие офисы с разветвленными системами отопления. Чтобы сделать в помещениях максимально комфортные условия, в интернете можно найти широкий выбор вентиляторов данного типа.

В отличии от двух предыдущих типов вентилируемых устройств, эти позволяют сделать даже самые тяжелые условия пригодными для работы. Их устанавливают там, где первые две категории не справляются со своими задачами. Такие вытяжки сделаны из особо прочных материалов и применяются для дымо- и пароудаления на заводах и фабриках, где присутствуют опасные летучие химические соединения.

Итак, как мы увидели, вентиляторы «Улитка» широко применяются в местах производства и вентилируемых системах многоэтажных домов, где есть необходимость в постоянной очистке и проветривании воздуха. В зависимости от степени вентилирования, применяются разные виды этих устройств. Если вы не очень разбираетесь в их работе и установке, проконсультируйтесь со специалистом, и, ни в коем случае, не пытайтесь произвести установку своими руками.





Центробежные радиальные вентиляторы низкого и среднего давления. Обзор и сравнение производственных готовых моделей

В стародавние времена, сейчас уже и не вспомню когда, была у меня надувная лодка производства Уфимского надувнолодочного завода. Она так и называлась — Уфимка 22. Два весла на двоих, два отсека, два клапана; в общем, лодка была неплохая. Ремонтировал я её тоже дважды, прежде чем подарить кому-то для дальнейших мук (владельцев, таким образом, тоже стало два).

В стародавние времена, сейчас уже и не вспомню когда, была у меня надувная лодка производства Уфимского надувнолодочного завода. Она так и называлась — Уфимка 22. Два весла на двоих, два отсека, два клапана; в общем, лодка была неплохая. Ремонтировал я её тоже дважды, прежде чем подарить кому-то для дальнейших мук (владельцев, таким образом, тоже стало два).

И в те же стародавние времена, только немного менее стародавние, образовался у меня насос фирмы Интекс, вместе с надувным матрасом. Но матрас, как водится, долго со мною не пробыл – свойство такое у этих матрасов, ну да речь не о матрасе.

Питался тот насос от прикуривателя, имел на борту несколько батареек для автономности и практически немедля был приспособлен для накачивания лодки. Помню, страшно был горд и доволен своей смекалкой, не подозревая, что изобрел велосипед.

С тех пор сменилось три лодки, и все накачивались этим насосом, с дальнейшим добиванием насосом ножным.

Вопреки конструкции, насос был пару раз разобран и отремонтирован, клеевой шов заботливо замотан красной изолентой, подшипники смазаны, а при накачивании включался турбо режим — я заводил двигатель автомобиля, 14 вольт попадали в насос, и он завывал еще надрывнее и совершал чудеса производительности. Основным недостатком было то, что воздушного потока не хватало для преодоления пружины клапана. Поэтому я открывал клапан, накачивал отсек, стремительным, сотни раз отработанным движением перекрывал клапан, и докачивал ножным насосом. Думается, что количества воздуха, который этот насос через себя пропустил, хватило бы на наполнение дирижабля с шильдиком «М».

Знаете, есть вещи, которыми пользуешься уже давно, надоели они преизрядно, но попользоваться чем-то другим — не то чтобы в голову не приходит, но решимости не хватает. Как правило, это длится до того момента, пока себя не спросишь со всей прямотой и решительностью: «А какого, собственно, происходит?». В один прекрасный момент оно так и произошло.

Еще один нюанс: лодка у меня сейчас – Скиф. Это такая мелкая надувная пирога, сесть в которую вдвоем могут себе позволить либо дети, либо очень непритязательные и уравновешенные люди, достигшие вершин самосовершенствования и самопознания. Это я к тому, что лодка, по-честному — одноместная, и когда однажды, поддавшись на уговоры, я предпринял попытку половить вдвоем, то уже через пару минут был готов убивать.

Покупать к эдакому лайнеру серьезный насос с двумя ступенями – несомненно, быстрый путь к славе, но слава такого рода меня почему-то не прельщала.

Выбирал, таким образом, из класса насосов, что в народе зовется «улитками». Выбор между двумя моделями закончился, не начинаясь, победой насоса Bravo MB 80C . И не потому что он красненький, а потому что мощный: 700 литров в минуту. Для богатого воображения – простор для фантазий, мне же – накачать лодку.

Скажу сразу – насос порадовал. Улитка оказалась прямо-таки гоночной, чемпионом среди улиток. Если раньше, подключив насос к клапану лодки или надувного матраса, у меня в распоряжении оказывалась масса свободного времени, я был нетороплив, и, можно сказать, вальяжен, то теперь отвлечься на что-либо другое оказалось решительно невозможно. Не подумайте, что я сейчас жалуюсь. Довольно быстро разобравшись с переходниками, идущими в комплекте, я был удивлен, когда включил насос, и лодка прямо выпрыгнула из сдутого положения.

Так же резво насос выкачал из лодки воздух по окончании рыбалки. Затем был выезд на природу, я бродил по лагерю и с видом фокусника качал матрасы на глазах ошеломленной публики. На скачивании образовалась очередь.

Вот такой замечательный этот насос, турбо улитка, покоритель воздуха. Теперь, когда насос стал еще краснее, но уже от похвал, перейдем к недостаткам и улучшениям.

Недостатков у него два , на мой взгляд.
1. Шланг-переходник – ужасен, он бесстыдно короток и так же бесстыдно тонок в стенке. И мнется, и сваливается, дополнить нечего. Проблема была решена после первой же рыбалки: полметра толстого резинового шланга.

2. Отсутствие чехла. Коробка даже не рассматривается в качестве транспортировочного юнита. Переходники рассыпаются и стремятся сбежать в траву, где погуще. Матерчатый чехол – вот к чему взывает голос разума. Пока он взывает, насос прижился в ведре с разным зипом к мотору. Пока все, придираться не хочу.

Сколько это чудо проработает – не знаю, пока рано делать выводы о надежности, но цена как бы намекает, что покупка «раз в сезон» разорить не способна в принципе. На данный момент я доволен более чем; отличное приобретение, я так считаю. Да, и после того выезда на природу я заказал еще один насос, но уже не себе. UPD: Уже два.

Существует широкий выбор вентиляционного оборудования, отличающегося по сфере применения, эффективности и функциональности. Вентилятор центробежный – это отличное решение в следующих областях:

  • вентиляционно-климатическая;
  • кондиционирование воздуха;
  • системы поточно-воздушного отопления.

Оборудование применяется в бытовых, офисных, промышленных помещениях и в инженерных сооружениях.

Вентилятор центробежный: конструкция оборудования

Вентиляционные системы, снабженные данным оборудованием, обладают высоким потенциалом даже в сложноклиматических условиях. Центробежный вентилятор представляет собой конструкцию, состоящую из нескольких компонентов:

  • спиралевидного корпуса;
  • рабочего колеса;
  • лопаток рабочего колеса;
  • электродвигателя.

Все части конструкции соединяются точечной сваркой, клепками и болтами, что обеспечивает надежность. Вентилятор центробежный зачастую имеет корпус из нержавеющей стали с порошковым покрытием, что сводит к минимуму возможность возникновения коррозии. От направления изгиба лопаток зависят такие показатели, как экономичность и уровень вибрации.

Вентилятор центробежный: принцип работы конструкции

Популярность данного оборудования во многом зависит от эффективности и экономической целесообразности. Вентилятор центробежный сконструирован таким образом, чтобы максимально повысить данные показатели.

Воздух, попадая на лопасти, отклоняется под углом в 90 0. Затем проходит через спиральный кожух центробежного вентилятора и только затем попадает в помещение. Таким образом, достигается максимально эффективная циркуляция воздушных потоков в помещении.

Купить вентилятор вы можете в нашем интернет-магазине. В нашем каталоге представлен большой выбор разнообразных моделей: вентилятор воздуха осевой центробежный, вентилятор воздуха вытяжной центробежный и т.п. Здесь вы легко сможете подобрать подходящий вентилятор центробежный, характеристики, цена и качество которого будут соответствовать вашим требованиям. Своим клиентам мы даем возможность купить выгодно центробежный вентилятор – стоимость оборудования вас приятно удивит.

Прежде чем заказать оборудование, вы всегда можете проконсультироваться с нашими специалистами, которые с радостью ответят на ваши вопросы и помогут сделать удачную покупку!

Создание воздушного потока с высокой плотностью возможно несколькими способами. Одним из эффективных является вентилятор радиального типа или «улитка». Он отличается от других не только формой, но и принципом работы.

Устройство и конструкция вентилятора

Для движения воздуха иногда недостаточно крыльчатки и силового агрегата. В условиях ограниченного пространства следует применять особый вид конструкции вытяжного оборудования. Он приставляет собой спиралевидный корпус, выполняющий функцию воздушного канала. Ее можно сделать своими руками или приобрести уже готовую модель.

Для формирования потока в конструкции предусмотрено радиальное рабочее колесо. Оно соединяется с силовым агрегатом. Лопатки колеса имеют загнутую форму и при движении создают разряженную область. В нее поступает воздух (или газ) из входного патрубка. При продвижении по спиралевидному корпусу возрастает скорость на выходном отверстии.

В зависимости от области применения центробежный вентилятор улитка может быть общего назначения, термостойкий или защищенный от коррозии. Также необходимо учитывать величину создаваемого воздушного потока:

  • низкого давления. Область применения – производственные цеха, бытовые приборы. Температура воздуха не должна превышать +80°С. Обязательное отсутствие агрессивных сред;
  • среднее значение давления. Является частью вытяжного оборудования для удаления или транспортировки материалов небольшой фракции, опилок зерна;
  • высокого давления. Формирует приток воздуха в зону сгорания топлива. Устанавливается в котлах многих типов.

Направление движения лопастей определяется конструкцией, а, в частности, месторасположением выходного патрубка. Если он располагается в левой части — ротор должен крутиться по часовой стрелке. Также учитывается количество лопастей и их кривизна.

Для мощных моделей необходимо сделать своими руками надежное основание с фиксацией корпуса. Промышленная установка будет сильно вибрировать, что может привести к ее постепенному разрушению.

Самостоятельное изготовление

Прежде всего следует определиться с функциональным назначением центробежного вентилятора. Если он необходим для вентиляции определенной части помещения или оборудования – корпус можно сделать из подручных материалов. Для комплектации котла потребуется применить жаропрочную сталь либо сделать его из листов нержавейки своими руками.

Сначала рассчитывается мощность и определяется набор комплектующих. Оптимальным вариантом будет демонтаж улитки со старого оборудования – вытяжки или пылесоса. Преимуществом этого способа изготовления является точное соответствие мощности силового агрегата и параметров корпуса. Вентилятор улитка легко изготавливается своими руками лишь для каких-то прикладных целей небольшой домашней мастерской. В остальных случаях рекомендуется приобрести уже готовую модель промышленного типа или же взять старую из автомобиля.

Порядок действий, чтобы сделать центробежный вентилятор своими руками.

  1. Расчет габаритных размеров. Если устройство будет монтироваться в ограниченном пространстве – предусматривают специальные демпферные прокладки для компенсации вибрации.
  2. Изготовление корпуса. При отсутствии уже готовой конструкции можно использовать листы пластика, сталь или фанеру. В последнем случае особое внимание уделяется герметизации стыков.
  3. Схема установки силового агрегата. Он вращает лопасти, поэтому следует выбрать тип привода. Для небольших конструкций используется вал, соединяющий редуктор двигателя с ротором. В мощных установках применяется привод ременного типа.
  4. Крепежные элементы. Если вентилятор будет установлен на внешнем корпусе, например, котла – делают монтажные П-образные пластины. При значительных мощностях потребуется изготовить надежное и массивное основание.

Это общая схема, по которой можно сделать вытяжной функциональный центробежный агрегат своими руками. Она может измениться в зависимости от наличия комплектующих. Важно соблюдать требования герметизации корпуса, а также обеспечить надежную защиту силового агрегата от возможного засорения пылью и мусором.

Во время работы вентилятор будет сильно шуметь. Уменьшить это будет проблематично, так как вибрацию корпуса при движении воздушных потоков практически невозможно компенсировать своими руками. В особенности это актуально для моделей из металла и пластика. Дерево может частично уменьшить звуковой фон, но при этом оно обладает небольшим сроком эксплуатации.

В видеоматериале можно ознакомиться с процессом изготовления корпуса из ПВХ листов:

Обзор и сравнение производственных готовых моделей

Рассматривая радиальный вентилятор улитка, надо учесть материал изготовления: литой корпус из алюминия, листовая или нержавеющая сталь. Подбирается модель исходя из конкретных нужд, рассмотрим пример серийных моделей в литом корпусе.






Одним из важнейших элементов производственного процесса является обеспечение комфортных условий труда. Состояние и состав воздушных масс в любой отрасли промышленности часто требует корректировки из-за пыли, выделения паров и газов, чрезмерной влажности, повышенной температуры или токсичных примесей. В зависимости от особенностей технологического процесса эти факторы влияют не только на здоровье работников, но и на герметичность оборудования.

Приемлемый температурный режим, комфортная влажность и удаление загрязненных примесями отработанных воздушных масс обеспечиваются системой вытяжной вентиляции. Не стоит ее путать с приточной, которая призвана нагнетать свежий воздух в помещения, хотя обе они осуществляют свои функции при помощи специальной техники – вентиляторов или эжекторов.

Широкое применение в промышленности получила вытяжная система с использованием радиальных или центробежных вентиляторов.

Вытяжные системы с использованием радиальных вентиляторов

Эффективные и простые устройства пользуются заслуженной популярностью и в бытовых условиях. Вытяжка улитка, как по-другому называют такие вентиляторы, быстро справляется с устранением запахов, излишней влажностью, снижением температуры на кухне, в ванной комнате, в гараже, подвальных помещениях или в погребах. Такие системы используются, например, в котельных или многоквартирных домах.

На рисунке показана схема, обеспечивающая вытяжку воздушных масс при помощи радиального вентилятора.

Конструкция

Простота сборки и доступность конструкционных элементов стали причиной того, что радиальные вентиляторы собираются не только в заводских условиях, но и в домашних. Ведь промышленная сборка, хотя и имеет гарантию качества, не всегда доступна по ценовому диапазону и в необходимой конфигурации для небольших жилых или подсобных помещений.

Конструкция стандартного центробежного вентилятора предусматривает обязательное наличие:

  1. Всасывающего патрубка, в который поступают отработанные газо-воздушные массы.
  2. Рабочего (турбинного) колеса, оснащенного радиальными лопастями. В зависимости от предназначения они могут быть загнуты вперед или назад от угла вращения. В последнем варианте бонусом будет экономия расходуемой электроэнергии до 20%. Они обеспечивают ускорение, а также задают направление движению воздуха.
  3. Спиральной коллекторной трубы или спирального кожуха, из-за которого конструкция и получила название улитки. Она призвана снизить скорость движения прогоняемого через устройство воздуха.
  4. Вытяжного канала. Из-за разной скорости, с которой воздушные массы двигаются во всасывающем патрубке и в спиральном кожухе, здесь создается достаточно сильное давление, которое может доходить до 30кПа в промышленных условиях.
  5. Электродвигателя.

Размеры улитки, мощность двигателя, угол вращения и форма лопастей и другие особенности зависят от сферы и конкретных условий применения.

Принцип действия

Эффективность вытяжных систем с применением улиток основана на их простом принципе действия.

В процессе работы электродвигатель запускает вращение рабочего колеса.

Турбинное колесо с радиальными лопатками, благодаря центростремительному движению, засасывают через патрубок и придают газо-воздушным массам ускорение.

Их движению передается вращательный характер центробежного усилия лопаток. Это обеспечивает разный вектор входящему и выходящему потокам.

Вследствие этого выходящий поток направляется в спиральный кожух. Конфигурация спирали обеспечивает торможение и последующую подачу потока под давлением в вытяжной канал.

Из вытяжного канала газо-воздушные массы выводятся в воздуховоды для дальнейшей очистки и выброса в атмосферу.

Если в воздуховодах предусмотрены перекрывающие клапаны, то радиальный вентилятор может работать как вакуумный насос.

Виды

Масштабы помещений, а также уровень загрязнения и нагрева воздуха в них требуют установки вытяжных систем соответствующего размера, мощности и конфигурации. Поэтому и центробежные вентиляторы бывают различных видов.

В зависимости от уровня давления, создаваемого воздушными массами в вытяжном канале, они классифицируются на вентиляторы:

  1. Низкого давления – до 1кПа. Чаще всего их конструкция предусматривает широкие листовые лопатки, которые загнуты вперед к всасывающему патрубку, с максимальной скоростью вращения до 50м/с. Сфера их применения – преимущественно вентиляционные системы. Они создают меньший уровень шума, вследствие этого их можно использовать в помещениях, где постоянно находятся люди.
  2. Среднего давления. При этом уровень нагрузки, создаваемой движением воздушных масс в вытяжном канале, может находиться в диапазоне от 1 до 3 кПа. Их лопасти могут иметь разный угол и направление наклона (как вперед, так и назад), выдерживают максимальную скорость до 80м/с. Сфера применения шире, чем у вентиляторов низкого давления: они также могут устанавливаться на технологических установках.
  3. Высокого давления. Такая техника применяется преимущественно для технологических установок. Полное давление в вытяжном канале составляет от 3кПа. Мощность установки создает окружную скорость всасываемых масс более 80 м/с. Турбинные колеса оснащаются исключительно лопастями загнутыми назад.

Давление является не единственным признаком, по которому различают радиальные вентиляторы. В зависимости от скорости воздушных масс, которая обеспечивается рабочим колесом, они делятся на два класса:

  • I класс – говорит о том, что фронтально загнутые лопасти обеспечивают скорость менее 30 м/с, а обратно загнутые – не более 50 м/с;
  • II класс включает более мощные установки: они обеспечивают скорость прогоняемым воздушным массам выше, чем вентиляторы I класса.

Кроме того, устройства производятся с разным направлением вращения относительно всасывающего патрубка:

  • ориентированные направо можно устанавливать с поворотом корпуса по ходу часовой стрелки;
  • налево – против хода часовой стрелки.

Сфера применения улиток во многом зависит от электродвигателя: его мощности и способа крепления к рабочему колесу:

  • оно может набирать обороты непосредственно на валу двигателя;
  • его вал соединяется с двигателем при помощи муфты и фиксируется одним или двумя подшипниками;
  • при помощи клиноременной передачи, при условии его фиксации одним или двумя подшипниками.

Ограничения в использовании

Радиальные вентиляторы целесообразно устанавливать для перемещения больших объемов газо-воздушных масс при условии, что они не содержат:

  • взрывчатых веществ;
  • волокнистых материалов и липких взвесей в количестве более 10 мг/м 3 ;
  • взрывоопасной пыли.

Важным условием эксплуатации является температурный режим окружающей среды: он не должен выходить за рамки от -40 0 С до +45 0 С. Кроме того, в составе проходящих газо-воздушных масс не должны присутствовать коррозионные агенты, способствующие ускоренному разрушению проточной части вентилятора.

Безусловно, для использования в некоторых отраслях промышленности, производятся вентиляторы с большой степенью коррозионной устойчивости, защитой от искр и перепадов температуры с корпусами и внутренними комплектующими из сплавов повышенной прочности.

Вентилятор улитка — это одно из наиболее востребованных устройств, которые применяются с целью создать воздушный поток с высокими показателями плотности. У данной вытяжки есть свои особенности, нюансы конструкции и принцип работы, который отличает улитку от других систем.

Прежде чем собрать своими руками высокоэффективный вентилятор улитка, вам следует узнать про особенности данного устройства и его конструкцию.

  • Чтобы осуществлять принудительное движение воздуха, иногда можно обойтись крыльчаткой и силовой установкой, которая будет вращать рабочий элемент;
  • Если пространство ограничено, но вытяжной агрегат крайне необходим, на помощь приходит специализированное оборудование;
  • Улитка представляет собой корпус, выполненный в виде спирали;
  • Задача корпуса — выполнять задачи воздушного канала;
  • Сделанные своими руками улитки достаточно популярны, но когда нет времени на сборку или отсутствуют соответствующие навыки, объективно лучшим решением станет покупка готового оборудования;
  • Чтобы образовать воздушный поток, внутри конструкции вентилятора располагается радиальный компонент — колесо;
  • Этот радиальный элемент оборудования соединяется с силовой установкой;
  • Лопатки на рабочем колесе загнуты, что позволяет при их движении создавать разряженную область;
  • Входной патрубок конструкции служит для поступления воздуха или другой среды;
  • За счет движения по спиральному корпусу скорость воздуха на выходе через выходное отверстие заметно возрастает;
  • Вентиляторы улитки бывают термостойкими, коррозийностойкими и общего назначения;
  • Движение лопастей вентилятора улитки зависит от конструкции оборудования. Особое внимание следует уделять расположению выходного патрубка. Если он находится слева, тогда ротор должен совершать свои вращения по часовой стрелке, или наоборот;
  • При выборе или сборке своими руками улитки, нужно учесть, сколько используется лопастей и каковы показатели их кривизны.

Создаваемые потоки воздуха

Планируя собрать своими руками самодельный агрегат или купить готовый вытяжной аппарат типа улитка, вам обязательно следует принять во внимание характеристики создаваемых воздушных потоков. А именно вас должна интересовать величина потока, от которой во многом зависит область применения улитки.

  1. Низкое давление. Воздушные потоки низкого давления широко применяются при оснащении производственных цехов и компоновке бытовых приборов. Здесь не допускается превышение температуры воздуха более 80 градусов Цельсия. Также улитки низкого давления не приспособлены к работе в условиях агрессивной среды.
  2. Среднее давление. Вентиляторы-улитки среднего давления чаще всего встречаются при компоновке вытяжной системы, применяемой для перевозки, удаления материалов мелкой фракции. Ярким примером можно назвать зерно и удаление опилок.
  3. Высокое давление. Вытяжки улитки высокого давления образуют потоки воздуха, которые поступают к зонам сгорания различного вида топлива. Котельное оборудование, работающее на разных видах топлива, оснащается именно улитками высокого давления.

Улитка, или центробежный вентилятор, требует наличия надежного основания. Корпус должен быть качественно зафиксирован, чтобы не создавать вибрации. Промышленные агрегаты отличаются повышенной вибрацией. Если не предотвратить это явление, постепенно устройство выйдет из строя.

Делаем своими руками

Построение вентилятора-улитки — дело не самое сложное, если вы решите взяться за самодельный агрегат своими руками.

  1. Функциональное назначение. Для оснащения системой вентиляции части помещения, небольшого участка или оборудования, корпус допускается собрать из подручных материалов. Если это центробежный агрегат, который будет формировать воздушные потоки для обеспечения работы котельного оборудования, тогда корпус изготавливается своими руками на основе нержавеющей стали или жаропрочного металла.
  2. Мощность. Этот параметр напрямую зависит от функций, которые будет выполнять центробежный агрегат. Многие домашние умельцы используют улитки, снятые со старого оборудования, вентиляционных систем, вытяжек или пылесосов. За счет использования такого агрегата, вы гарантируете точное соотношение мощности и характеристик корпуса.

Если вы хотите сделать улитку для бытового применения, использования внутри мастерской, тогда собрать своими руками устройство можно. Все остальные ситуации подразумевают необходимость использования только заводских, проверенных улиток.

Чтобы своими руками собрать эффективный самодельный вентилятор-улитку, вам потребуется выполнить следующие задачи:

  • Рассчитать габариты будущего оборудования. Если это центробежный агрегат для установки на ограниченном пространстве, обязательно воспользуйтесь демпферными прокладками. Они позволят компенсировать образующиеся вибрации в процессе его работы, уберегут улитку от преждевременного износа. Если это крупный стационарный агрегат, защита от вибраций происходит за счет массы оборудования и его фиксации;
  • Изготовить корпус вентилятора-улитки. Если у вас нет готового короба, который идеально подойдет для вентилятора, используйте подручные материалы. Для данных целей подойдет пластик, фанерные листы, сталь. Если вы решите взять листы фанеры, убедитесь, что в процессе сборки конструкции полностью отсутствуют зазоры, все швы качественно загерметизированы;
  • Продумать схему силового агрегата улитки. Задача силовой установки — вращать лопасти вентилятора. При выборе учитывайте, какую мощность имеет улитка. Если это центробежный вентилятор высокой мощности, используйте ременной привод. В небольших установках актуально применять вал, который соединяет редуктор мотора с ротором;
  • Использовать крепежные элементы. При установке вентилятора-улитки на внешнем корпусе конструкции, используют П-образные монтажные пластины. Если мощность агрегатов внушительная, тогда обязательно примите на вооружение массивное, прочное основание;
  • Минимизировать шум. Улитка высокой мощности характеризуется тем, что такой центробежный вентилятор излучает достаточно много шума. Объективно лучший способ защититься от шума улитки — собрать оборудование максимально качественно. Уже после сборки улитки компенсировать шум проблематично. Самыми шумными являются модели, корпус которых изготовлен из пластика и металла. Деревянные корпусы уменьшают шум улитки, но существенно уступают металлическим и пластиковым аналогам длительностью эксплуатации.

Согласно представленной схеме вы можете создавать вытяжные центробежные устройства различной мощности назначения своими руками. При необходимости можно вносить изменения в схему, менять комплектующие, добавлять вспомогательные элементы.

Наиболее значимым моментом при сборке вентилятора своими руками — это надежная герметизация всех имеющихся в конструкции швов и защита самого двигателя. С течением времени и по мере эксплуатации на двигатель, не имеющий надлежащей защиты, может попадать различный мусор, пыль, грязь и влага. Не секрет, что это приводит к износу, постепенному разрушению и выходу оборудования из строя.

Узнаем как изготовить вентилятор улитка своими руками

Корпус вентилятора «улитки» напоминает панцирь данного моллюска. Это оборудование используется в ряде промышленных объектов, строительства жилья, вентиляционных системах. Принцип работы — сила, создаваемая вращательным движением роторных лопаток, они проникают в отверстия входа в виде улитки, захватывают воздушный поток и гонят его через отверстия выхода. Располагаются под углом в 90 градусов к отверстию входа.

Особенности

Добротный вентилятор «улитка» своими руками получается в процессе сборочных работ только в том случае, если вы знаете конструкцию. Установка и крыльчатка создают вращательный момент для движения воздуха. Необходимость вытяжного устройства возрастает при ограничении пространства, то монтаж происходит со специализированным оборудованием. Корпус «улитки» вентилятора сделан в виде спирали и служит для направления воздуха.

Самодельные вентиляторы подобного типа весьма популярны в последнее время. Однако при отсутствии навыков и необходимого времени покупка готового оборудования станет одним из лучших вариантов.

Чтобы создать воздушный поток во внутренней части крепления вентилятора «улитки», нужно расположить радиальный элемент — колесо, присоединенное к установке. Разряженное пространство создается загнутыми рабочими лопатками колеса.

Поступление воздушной массы осуществляется через патрубок входа. Давление на входе падает и всасывает окружающий воздух. В результате стремительного продвижения воздуха по спирали в отверстии выхода значительно увеличивается скорость и создается высокое давление. Из выходного патрубка стремительно идет воздушный поток. Если патрубок слева, то ротор вращается по часовой стрелке, если справа, то противоположно.

При сборки своими руками учитывается кривизна используемых лопастей «улитки».

Создаваемые потоки

Центробежные «улитки» — мощность, учитываемая по трем позициям.

Вентиляторы низкого давления — не выше сто кг/см в квадрате. Температура не более 80 °С. Используются при оснащении производственных цехов и строительстве домов. «Улитки» устанавливаются на крышах.

Модели со средним давлением — от ста до триста килограмм на сантиметр квадратный.

Оборудование с высоким давлением — триста -тысяча двести кг/сантиметров в квадрате. Потоки воздуха высокого давления вытяжных «улиток» обычно располагаются в зонах сгорания топлива разных марок в котельных, на складах с ГСМ, системах воздуховода лакокрасочных цехов.

Центробежный вентилятор «улитка» требует надежного крепления и прочного основания. В целях избегания вибрации качественно фиксируется корпус. Игнорирование этого явления приведет к тому, что устройство выйдет из строя.

Делаем своими руками

Вопрос риторический, который требует в процессе владения навыками сварщика или жестянщика. Ведь сборка осуществляется из листов металла различной толщины.

Сделать лопатки самому, а затем качественное крепление к ротору — довольно-таки сложная задача. Ведь при нарушении балансировки вентилятор разлетится на кусочки в связи со значительным вращением ротора в первые же минуты работы.

При оценке мощности и скорости вращения правильно подбирают электродвигатель. При этом мастера пользуются улитками, демонтированными с оборудования, пылесосов и вытяжек. Это служит гарантией определения мощности и параметров корпуса.

Собрать вентилятор «улитка» для бытовых нужд в мастерской можно, это будет посильной задачей. В других случаях вентиляторы используются только заводского изготовления.

Создание

Инструкция по созданию.

  1. Рассчитать параметры и размеры будущего оборудования. При этом вставляют демпферные прокладки с целью избегания вибрации при работе. Эти меры позволят сберечь «улитку».
  2. Использование подручного материала при изготовлении корпуса вентилятора из пластика, фанеры. При выполнении работ по сборке лишний раз выясните, что нет зазоров, а швы загерметизированы.
  3. Предварительно надо проанализировать силовые схемы агрегата. Здесь учитывается мощность. При большой мощности вентилятора используется ременной привод. При невысоких мощностях применяют вал, соединения ротора с редуктором.
  4. Используются элементы крепления, а именно пластины буквой «П» для монтажа на корпусе. Прочный фундамент нужен для мощных агрегатов.

Самодельная улитка высокой производительности из чего сделать. Где найдет свое применение вытяжка «улитка»? Регулировка двигателя центробежного вентилятора

Создание воздушного потока с высокой плотностью возможно несколькими способами. Одним из эффективных является вентилятор радиального типа или «улитка». Он отличается от других не только формой, но и принципом работы.

Для движения воздуха иногда недостаточно крыльчатки и силового агрегата. В условиях ограниченного пространства следует применять особый вид конструкции вытяжного оборудования. Он приставляет собой спиралевидный корпус, выполняющий функцию воздушного канала. Ее можно сделать своими руками или приобрести уже готовую модель.

Для формирования потока в конструкции предусмотрено радиальное рабочее колесо. Оно соединяется с силовым агрегатом. Лопатки колеса имеют загнутую форму и при движении создают разряженную область. В нее поступает воздух (или газ) из входного патрубка. При продвижении по спиралевидному корпусу возрастает скорость на выходном отверстии.

В зависимости от области применения центробежный вентилятор улитка может быть общего назначения, термостойкий или защищенный от коррозии. Также необходимо учитывать величину создаваемого воздушного потока:

  • низкого давления. Область применения – производственные цеха, бытовые приборы. Температура воздуха не должна превышать +80°С. Обязательное отсутствие агрессивных сред;
  • среднее значение давления. Является частью вытяжного оборудования для удаления или транспортировки материалов небольшой фракции, опилок зерна;
  • высокого давления. Формирует приток воздуха в зону сгорания топлива. Устанавливается в котлах многих типов.

Направление движения лопастей определяется конструкцией, а, в частности, месторасположением выходного патрубка. Если он располагается в левой части — ротор должен крутиться по часовой стрелке. Также учитывается количество лопастей и их кривизна.

Для мощных моделей необходимо сделать своими руками надежное основание с фиксацией корпуса. Промышленная установка будет сильно вибрировать, что может привести к ее постепенному разрушению.

Прежде всего следует определиться с функциональным назначением центробежного вентилятора. Если он необходим для вентиляции определенной части помещения или оборудования – корпус можно сделать из подручных материалов. Для комплектации котла потребуется применить жаропрочную сталь либо сделать его из листов нержавейки своими руками.

Сначала рассчитывается мощность и определяется набор комплектующих. Оптимальным вариантом будет демонтаж улитки со старого оборудования – вытяжки или пылесоса. Преимуществом этого способа изготовления является точное соответствие мощности силового агрегата и параметров корпуса. Вентилятор улитка легко изготавливается своими руками лишь для каких-то прикладных целей небольшой домашней мастерской. В остальных случаях рекомендуется приобрести уже готовую модель промышленного типа или же взять старую из автомобиля.

Порядок действий, чтобы сделать центробежный вентилятор своими руками.

  1. Расчет габаритных размеров. Если устройство будет монтироваться в ограниченном пространстве – предусматривают специальные демпферные прокладки для компенсации вибрации.
  2. Изготовление корпуса. При отсутствии уже готовой конструкции можно использовать листы пластика, сталь или фанеру. В последнем случае особое внимание уделяется герметизации стыков.
  3. Схема установки силового агрегата. Он вращает лопасти, поэтому следует выбрать тип привода. Для небольших конструкций используется вал, соединяющий редуктор двигателя с ротором. В мощных установках применяется привод ременного типа.
  4. Крепежные элементы. Если вентилятор будет установлен на внешнем корпусе, например, котла – делают монтажные П-образные пластины. При значительных мощностях потребуется изготовить надежное и массивное основание.

Это общая схема, по которой можно сделать вытяжной функциональный центробежный агрегат своими руками. Она может измениться в зависимости от наличия комплектующих. Важно соблюдать требования герметизации корпуса, а также обеспечить надежную защиту силового агрегата от возможного засорения пылью и мусором.

Во время работы вентилятор будет сильно шуметь. Уменьшить это будет проблематично, так как вибрацию корпуса при движении воздушных потоков практически невозможно компенсировать своими руками. В особенности это актуально для моделей из металла и пластика. Дерево может частично уменьшить звуковой фон, но при этом оно обладает небольшим сроком эксплуатации.

В видеоматериале можно ознакомиться с процессом изготовления корпуса из ПВХ листов:

Обзор и сравнение производственных готовых моделей

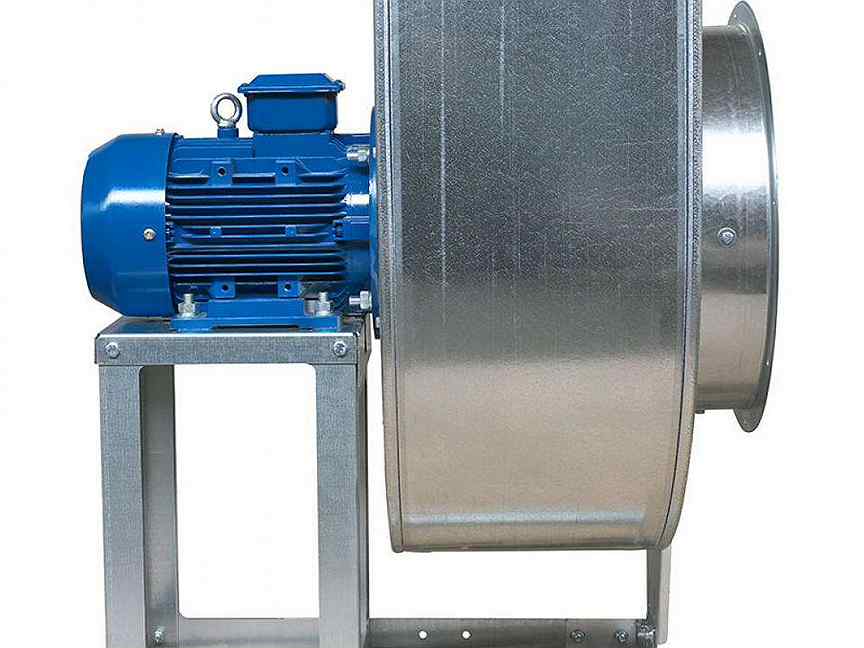

Рассматривая радиальный вентилятор улитка, надо учесть материал изготовления: литой корпус из алюминия, листовая или нержавеющая сталь. Подбирается модель исходя из конкретных нужд, рассмотрим пример серийных моделей в литом корпусе.

Так называемая улитка для вентиляции не всегда может означать один и тот же вид принуждающего вентиляционного устройства — основные общие черты, это форма агрегата, но, отнюдь, не принцип работы и направления воздушного потока.

Нагнетательные приборы такого типа могут:

  • кардинально отличаться по принципу устройства лопастей;
  • а также могут быть приточного или вытяжного типа, то есть, направлять поток в противоположную сторону.

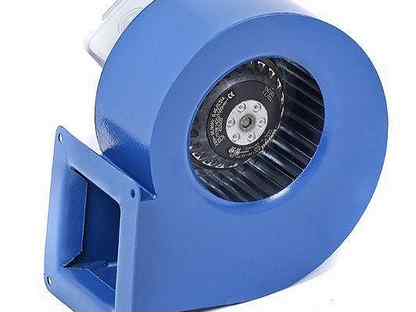

Вентиляционная «улитка»

Их обычно используют для твердотопливных котлов большого размера, производственных цехов и общественных зданий, но обо всём этом ниже, а в дополнение — видео в этой статье.

Механическая вентиляция

Примечание. Нагнетательные/отсасывающие агрегаты с электрическим двигателем, которые называют «улиткой» подходят не для любого вида вентиляции, так как могут направлять воздушный поток только в одну сторону.

Виды вентиляции

  • Как вы видите на верхнем изображении, под словом «вентиляция» могут подразумеваться совершенно разные способы воздухообмена и о некоторых вы, возможно, даже не слышали, но мы вкратце рассмотрим только самые основные из них.
  • Во-первых, существует всем известный вытяжной способ, когда тёплый или загрязнённый воздух удаляется с помещения.
  • Во-вторых, есть приточный вариант и чаще всего это добавление свежего прохладного воздуха.
  • В-третьих, это совмещение, то есть, приточно-вытяжной вариант.
  • Указанные выше системы могут функционировать естественным образом, но также могут работать принудительно, при использовании осевых (аксиальных), радиальных (центробежных), диаметральных (тангенциальных) и диагональных вентиляторов. Помимо этого, вытяжка и приток воздуха могут осуществляться либо в общем, либо в местном режиме. То есть, воздуховод подводится к определённому месту назначения и выполняет функцию обдува или вытяжки.

Примеры

Примечание. Ниже мы рассмотрим несколько типов улиток, которые используются для .

BDRS 120-60 (Турция) — это вытяжная улитка радиального типа с весом 2,1кг, частотой 2325 об/мин, напряжением 220/230В/50Гц и максимально потребляемой мощностью 90Вт. При этом BDRS 120-60 в состоянии максимально перекачивать 380м 3 /мин воздуха с температурным диапазоном от -15⁰C до +40⁰C, имеет класс безопасности IP54.

Марка BDRS может иметь несколько типоразмеров, внешний роторный двигатель делается из оцинкованной стали и защищён сбоку хромированной решёткой, что предотвращает попадание сторонних элементов на крыльчатку.

Термостойкий приточно-вытяжной радиальный вентилятор Dundar CM 16.2H обычно используется для откачивания горячего воздуха из котлов, работающих на твёрдом топливе, хотя инструкция позволяет его также применять и для помещений разного назначения. Воздушный поток при транспортировке может иметь температуру от -30⁰C до +120⁰C, а саму улитку можно разворачивать на 0⁰ (горизонтальное положение), 90⁰, 180⁰ и 270⁰ (двигатель с правой стороны).

Модель CM 16.2H имеет скорость двигателя 2750 об/мин, напряжением 220/230В/50Гц и максимальное потребление мощности 460Вт. Агрегат весом 7,9кг способен перекачивать в максимальном объёме 1765м 3 /мин воздуха, уровень давления 780Па, имеет степень защиты IP54.

Различные модификации ВЕНТС ВЩУН могут использоваться для нужд и кондиционирования воздуха в помещениях разного назначения и имеют производительность транспортировки воздуха до 19000м 3 /час.

Такая центробежная улитка имеет спирально-поворотный корпус и крыльчатку, которая установлена на оси трёхфазного асинхронного двигателя. Корпус ВЩУН делается из стали, которая позже покрывается полимерами

Любая модификация подразумевает возможность поворота корпуса вправо или влево. Это позволяет присоединяться к действующим воздуховодам под любым углом, но при этом шаг между фиксируемым положением составляет 45⁰.

Также на разных моделях могут быть использованы либо двухтактные, либо четырёхтактные асинхронные двигатели с внешним расположением ротора, а его рабочее колесо в форме загнутых вперёд лопаток выполняется из оцинкованной стали. Подшипники качения увеличивают эксплуатационный ресурс агрегата, сбалансированные на заводе турбины значительно понижают шум, а уровень защиты составляет IP54.

Кроме того, для ВЩУН предусмотрена регулировка скорости своими руками с помощью автотрансформаторного регулятора, что очень удобно при:

  • смене времён года;
  • условий работы;
  • помещения и так далее.

Кроме того, к автотрансформаторному устройству можно подключать сразу несколько агрегатов такого типа, но при этом в обязательном порядке должно соблюдаться главное условие — их общая мощность не должна превышать номинала трансформатора.

Указание параметра ВЦУН
140×74-0,25-2 140×74-0,37-2 160×74-0,55-2 160×74-0,75-2 180×74-0,56-4 180×74-1,1-2 200×93-0,55-4 200×93-1,1-2
Напряжение (В) при 50Гц 400 400 400 400 400 400 400 400
Мощность потребления (кВт) 0,25 0,37 0,55 0,75 0,55 1,1 0,55 1,1
Ток)А) 0,8 0,9 1,6 1,8 1,6 2,6 1,6 2,6
Расход воздуха максимум (м 3 /час) 450 710 750 1540 1030 1950 1615 1900
Скорость вращения)об/мин) 1350 2730 1360 2820 1360 2800 1360 2800
Уровень звука на расстоянии 3м (db) 60 65 62 68 64 70 67 73
Температура воздуха при транспортировке максимум t⁰C 60 60 60 60 60 60 60 60
Защита IP54 IP54 IP54 IP54 IP54 IP54 IP54 IP54

Первоначальная задача любого вентилятора заключается в создании верно-направленного воздушного потока из помещения, склонного к загрязнениям или возникновению повышенной влажности. Одним из самых эффективных очистительных систем радиального типа называется вытяжка с необычным названием – улитка.

Вентилятор «Улитка» — эффективная очистительная система

Особенности вытяжки улитка

Запоминающаяся форма и отличительный принцип работы выделяет такую вентиляцию из подобных. Наиболее востребованной улитка будет для помещений с минимальной площадью и свободным пространством. Конструкция вентилятора в виде спирали, служит воздушным каналом в любом складском или промышленном помещении.

На ваш выбор предоставлены заводские агрегаты «улитка» разной комплектации, но при желании – соорудить очистительную систему собственными руками вполне реально. Как установить улитку и чем она лучше остальных очистительных систем? Ответы на эти вопросы кроются в особенностях строения устройства.

Конструкция улитки

Стандартная улитка (зонт) состоит из рабочего колеса и силового агрегата. Свой вентилятор, в зависимости от возложенных функций, может обладать защитными свойствами от коррозии или отличаться повышенной термостойкостью.

Строение улитки подбирается непосредственно под помещение, в которое следует установить дополнительную очистительную систему. При выборе устройства рекомендуется учитывать силу потока воздуха, а именно:

  • потоки пониженного давления;
  • давление среднего значения;
  • потоки высокого давления.

При выборе вентилятора «Улитка» следует учитывать силу потока воздуха

Профессионалы предупреждают, чем мощнее вентиляционный агрегат, тем больше усилий по его установке следует приложить. Самодельный короб или основание поспособствует быстрому подключению и корректной работе всего устройства на протяжении длительного времени.

Самодельная улитка

Прежде чем приступить к созданию самодельной системы, народные умельцы рекомендуют определиться с функциональным назначением будущего устройства. Центробежный вентилятор, то бишь зонт из простых подручных материалов подойдет для частичной очистки помещений или сложного оборудования.

В тех случаях, когда вентилятор улитка своими руками предназначается для котлов – корпус устройства обязательно выполнятся из жароустойчивых стальных листов. Центробежный вентилятор, сделанный в домашних условиях, комплектуется из старых частей пылесоса или очистительной системы жилого дома. Такие вентиляторы, как улитка или зонт, прослужат в небольших мастерских на славу, а вот для масштабных предприятий пользы из таких устройств окажется мало.

Весь процесс создания и последующее подключение вентилятора занимает не больше двух дней, с учетом быстрой и качественной работы на всех этапах. Для начала рассчитайте все параметры будущего устройства, включая внешний короб и изоляцию. Не лишним будет рассмотреть вариант дополнительных прокладок, уменьшающий вибрационный эффект от работы устройства «улитка».

Самодельный вентилятор «Улитка» делается из подручных средств

Дальше центробежный вентилятор собирается из подручных материалов или частей старого устройства. Для таких целей подойдут металлические листы или пластик. Монтаж силового агрегата требует особого внимания, поэтому на этом этапе время уделяется выбору вала или привода. Установленный кулер обеспечит своевременное охлаждение агрегата, продлевая жизнь всему устройству.

Центробежный вентилятор крепится во внешнем корпусе и устанавливается на неподвижном основании.

В ваших силах с помощью простой схемы сделать, а затем подключить самодельное устройство так называемый зонт, дополнить его и укомплектовать всеми необходимыми элементами для работы в заданном помещении. Главное, это соблюдать все нормы пожарной безопасности и эксплуатировать улитку по назначению.

Вентилятор улитка — это одно из наиболее востребованных устройств, которые применяются с целью создать воздушный поток с высокими показателями плотности. У данной вытяжки есть свои особенности, нюансы конструкции и принцип работы, который отличает улитку от других систем.

Прежде чем собрать своими руками высокоэффективный вентилятор улитка, вам следует узнать про особенности данного устройства и его конструкцию.

  • Чтобы осуществлять принудительное движение воздуха, иногда можно обойтись крыльчаткой и силовой установкой, которая будет вращать рабочий элемент;
  • Если пространство ограничено, но вытяжной агрегат крайне необходим, на помощь приходит специализированное оборудование;
  • Улитка представляет собой корпус, выполненный в виде спирали;
  • Задача корпуса — выполнять задачи воздушного канала;
  • Сделанные своими руками улитки достаточно популярны, но когда нет времени на сборку или отсутствуют соответствующие навыки, объективно лучшим решением станет покупка готового оборудования;
  • Чтобы образовать воздушный поток, внутри конструкции вентилятора располагается радиальный компонент — колесо;
  • Этот радиальный элемент оборудования соединяется с силовой установкой;
  • Лопатки на рабочем колесе загнуты, что позволяет при их движении создавать разряженную область;
  • Входной патрубок конструкции служит для поступления воздуха или другой среды;
  • За счет движения по спиральному корпусу скорость воздуха на выходе через выходное отверстие заметно возрастает;
  • Вентиляторы улитки бывают термостойкими, коррозийностойкими и общего назначения;
  • Движение лопастей вентилятора улитки зависит от конструкции оборудования. Особое внимание следует уделять расположению выходного патрубка. Если он находится слева, тогда ротор должен совершать свои вращения по часовой стрелке, или наоборот;
  • При выборе или сборке своими руками улитки, нужно учесть, сколько используется лопастей и каковы показатели их кривизны.

Создаваемые потоки воздуха

Планируя собрать своими руками самодельный агрегат или купить готовый вытяжной аппарат типа улитка, вам обязательно следует принять во внимание характеристики создаваемых воздушных потоков. А именно вас должна интересовать величина потока, от которой во многом зависит область применения улитки.

  1. Низкое давление. Воздушные потоки низкого давления широко применяются при оснащении производственных цехов и компоновке бытовых приборов. Здесь не допускается превышение температуры воздуха более 80 градусов Цельсия. Также улитки низкого давления не приспособлены к работе в условиях агрессивной среды.
  2. Среднее давление. Вентиляторы-улитки среднего давления чаще всего встречаются при компоновке вытяжной системы, применяемой для перевозки, удаления материалов мелкой фракции. Ярким примером можно назвать зерно и удаление опилок.
  3. Высокое давление. Вытяжки улитки высокого давления образуют потоки воздуха, которые поступают к зонам сгорания различного вида топлива. Котельное оборудование, работающее на разных видах топлива, оснащается именно улитками высокого давления.

Улитка, или центробежный вентилятор, требует наличия надежного основания. Корпус должен быть качественно зафиксирован, чтобы не создавать вибрации. Промышленные агрегаты отличаются повышенной вибрацией. Если не предотвратить это явление, постепенно устройство выйдет из строя.

Делаем своими руками

Построение вентилятора-улитки — дело не самое сложное, если вы решите взяться за самодельный агрегат своими руками.

  1. Функциональное назначение. Для оснащения системой вентиляции части помещения, небольшого участка или оборудования, корпус допускается собрать из подручных материалов. Если это центробежный агрегат, который будет формировать воздушные потоки для обеспечения работы котельного оборудования, тогда корпус изготавливается своими руками на основе нержавеющей стали или жаропрочного металла.
  2. Мощность. Этот параметр напрямую зависит от функций, которые будет выполнять центробежный агрегат. Многие домашние умельцы используют улитки, снятые со старого оборудования, вентиляционных систем, вытяжек или пылесосов. За счет использования такого агрегата, вы гарантируете точное соотношение мощности и характеристик корпуса.

Если вы хотите сделать улитку для бытового применения, использования внутри мастерской, тогда собрать своими руками устройство можно. Все остальные ситуации подразумевают необходимость использования только заводских, проверенных улиток.

Чтобы своими руками собрать эффективный самодельный вентилятор-улитку, вам потребуется выполнить следующие задачи:

  • Рассчитать габариты будущего оборудования. Если это центробежный агрегат для установки на ограниченном пространстве, обязательно воспользуйтесь демпферными прокладками. Они позволят компенсировать образующиеся вибрации в процессе его работы, уберегут улитку от преждевременного износа. Если это крупный стационарный агрегат, защита от вибраций происходит за счет массы оборудования и его фиксации;
  • Изготовить корпус вентилятора-улитки. Если у вас нет готового короба, который идеально подойдет для вентилятора, используйте подручные материалы. Для данных целей подойдет пластик, фанерные листы, сталь. Если вы решите взять листы фанеры, убедитесь, что в процессе сборки конструкции полностью отсутствуют зазоры, все швы качественно загерметизированы;
  • Продумать схему силового агрегата улитки. Задача силовой установки — вращать лопасти вентилятора. При выборе учитывайте, какую мощность имеет улитка. Если это центробежный вентилятор высокой мощности, используйте ременной привод. В небольших установках актуально применять вал, который соединяет редуктор мотора с ротором;
  • Использовать крепежные элементы. При установке вентилятора-улитки на внешнем корпусе конструкции, используют П-образные монтажные пластины. Если мощность агрегатов внушительная, тогда обязательно примите на вооружение массивное, прочное основание;
  • Минимизировать шум. Улитка высокой мощности характеризуется тем, что такой центробежный вентилятор излучает достаточно много шума. Объективно лучший способ защититься от шума улитки — собрать оборудование максимально качественно. Уже после сборки улитки компенсировать шум проблематично. Самыми шумными являются модели, корпус которых изготовлен из пластика и металла. Деревянные корпусы уменьшают шум улитки, но существенно уступают металлическим и пластиковым аналогам длительностью эксплуатации.

Согласно представленной схеме вы можете создавать вытяжные центробежные устройства различной мощности назначения своими руками. При необходимости можно вносить изменения в схему, менять комплектующие, добавлять вспомогательные элементы.

Наиболее значимым моментом при сборке вентилятора своими руками — это надежная герметизация всех имеющихся в конструкции швов и защита самого двигателя. С течением времени и по мере эксплуатации на двигатель, не имеющий надлежащей защиты, может попадать различный мусор, пыль, грязь и влага. Не секрет, что это приводит к износу, постепенному разрушению и выходу оборудования из строя.

Создание воздушного потока с высокой плотностью возможно несколькими способами. Одним из эффективных является вентилятор радиального типа или «улитка». Он отличается от других не только формой, но и принципом работы.

Устройство и конструкция вентилятора

Для движения воздуха иногда недостаточно крыльчатки и силового агрегата. В условиях ограниченного пространства следует применять особый вид конструкции вытяжного оборудования. Он приставляет собой спиралевидный корпус, выполняющий функцию воздушного канала. Ее можно сделать своими руками или приобрести уже готовую модель.

Для формирования потока в конструкции предусмотрено радиальное рабочее колесо. Оно соединяется с силовым агрегатом. Лопатки колеса имеют загнутую форму и при движении создают разряженную область. В нее поступает воздух (или газ) из входного патрубка. При продвижении по спиралевидному корпусу возрастает скорость на выходном отверстии.

В зависимости от области применения центробежный вентилятор улитка может быть общего назначения, термостойкий или защищенный от коррозии. Также необходимо учитывать величину создаваемого воздушного потока:

  • низкого давления. Область применения – производственные цеха, бытовые приборы. Температура воздуха не должна превышать +80°С. Обязательное отсутствие агрессивных сред;
  • среднее значение давления. Является частью вытяжного оборудования для удаления или транспортировки материалов небольшой фракции, опилок зерна;
  • высокого давления. Формирует приток воздуха в зону сгорания топлива. Устанавливается в котлах многих типов.

Направление движения лопастей определяется конструкцией, а, в частности, месторасположением выходного патрубка. Если он располагается в левой части — ротор должен крутиться по часовой стрелке. Также учитывается количество лопастей и их кривизна.

Для мощных моделей необходимо сделать своими руками надежное основание с фиксацией корпуса. Промышленная установка будет сильно вибрировать, что может привести к ее постепенному разрушению.

Самостоятельное изготовление

Прежде всего следует определиться с функциональным назначением центробежного вентилятора. Если он необходим для вентиляции определенной части помещения или оборудования – корпус можно сделать из подручных материалов. Для комплектации котла потребуется применить жаропрочную сталь либо сделать его из листов нержавейки своими руками.

Сначала рассчитывается мощность и определяется набор комплектующих. Оптимальным вариантом будет демонтаж улитки со старого оборудования – вытяжки или пылесоса. Преимуществом этого способа изготовления является точное соответствие мощности силового агрегата и параметров корпуса. Вентилятор улитка легко изготавливается своими руками лишь для каких-то прикладных целей небольшой домашней мастерской. В остальных случаях рекомендуется приобрести уже готовую модель промышленного типа или же взять старую из автомобиля.

Порядок действий, чтобы сделать центробежный вентилятор своими руками.

  1. Расчет габаритных размеров. Если устройство будет монтироваться в ограниченном пространстве – предусматривают специальные демпферные прокладки для компенсации вибрации.
  2. Изготовление корпуса. При отсутствии уже готовой конструкции можно использовать листы пластика, сталь или фанеру. В последнем случае особое внимание уделяется герметизации стыков.
  3. Схема установки силового агрегата. Он вращает лопасти, поэтому следует выбрать тип привода. Для небольших конструкций используется вал, соединяющий редуктор двигателя с ротором. В мощных установках применяется привод ременного типа.
  4. Крепежные элементы. Если вентилятор будет установлен на внешнем корпусе, например, котла – делают монтажные П-образные пластины. При значительных мощностях потребуется изготовить надежное и массивное основание.

Это общая схема, по которой можно сделать вытяжной функциональный центробежный агрегат своими руками. Она может измениться в зависимости от наличия комплектующих. Важно соблюдать требования герметизации корпуса, а также обеспечить надежную защиту силового агрегата от возможного засорения пылью и мусором.

Во время работы вентилятор будет сильно шуметь. Уменьшить это будет проблематично, так как вибрацию корпуса при движении воздушных потоков практически невозможно компенсировать своими руками. В особенности это актуально для моделей из металла и пластика. Дерево может частично уменьшить звуковой фон, но при этом оно обладает небольшим сроком эксплуатации.

В видеоматериале можно ознакомиться с процессом изготовления корпуса из ПВХ листов:

Обзор и сравнение производственных готовых моделей

Рассматривая радиальный вентилятор улитка, надо учесть материал изготовления: литой корпус из алюминия, листовая или нержавеющая сталь. Подбирается модель исходя из конкретных нужд, рассмотрим пример серийных моделей в литом корпусе.






DIY Slug Control: защитите растения простыми средствами

Садоводство в гармонии с природой.

Последние сообщения Александра Бекманна (посмотреть все)

Как сделать простые приспособления для защиты от пули.

Можно утилизировать вещи, которые в противном случае оказались бы в мусоре, и использовать их как средство контроля за слизнями.

Например, бутылки или чашки можно переделать за несколько простых шагов, чтобы защитить уязвимые растения от слизней и улиток.

Идея состоит не только в переработке, но и в переработке: сделать что-то лучше из мусора или старых неиспользованных вещей вокруг вашей собственности.

Это эффективный способ минимизировать количество отходов и снизить потребление. Окружающая среда и кошелек будут счастливы.

Так что вместо того, чтобы покупать что-то новое, найдите время и создайте мирные средства борьбы с слизнями в саду.

Любое из следующих решений может быть интересным для детей. Кроме того, они станут отличным подарком для тех, кто регулярно болеет слизнями и улитками.

Самодельные барьеры для слизней: DIY

Зачем покупать дорогое, если можно построить самому?

Сделайте небольшой подарок природе, сделав ваши овощи и цветы счастливыми с помощью вторичной или вторичной переработки.

Превращение старых чашек для питья и горшков для йогурта в ошейники для улиток не требует большого количества предварительных знаний вручную.

Точно так же старые бутылки могут стать шляпами для защиты растений, а водосточные желоба или металлические листы могут быть преобразованы в защитные ограждения.

Сделайте эти заграждения самостоятельно

Как сделать ошейники для пули

Маленькие ошейники для защиты от слизней и улиток легко сделать из старых пластиковых стаканчиков. Точно так же большие воротники можно сделать из ведер.

Особенно подходят для этой цели чашки с широким краем / ободком, который, как и оригинальный воротник-улитка, далеко заходит с острым концом за углом.

Чем шире и острее кромка, тем лучше она подходит для борьбы с пробками.

Можно использовать даже ведра или аналогичные упаковочные контейнеры из твердого пластика, предпочтительно пищевого качества.

Кроме того, желательно, чтобы они были прозрачными и имели крышку.

Сосуды большего размера лучше, потому что они могут вместить больше растений.

Если окружающий контейнер прозрачный, свет проникает сквозь него и помогает растению расти.

Чтобы превратить чашки и ведра в воротники для слизняков, единственное, что нужно сделать, — это осторожно отрезать их дно. После этого наденьте на растения ошейники, чтобы защитить их.

Большие прозрачные чашки (объем 12 унций / 0,5 литра) хорошо подходят для молодых растений на ранних стадиях их развития.

Ведра (объем ~ 1 галлон / от 3 до 5 литров) хорошо подходят для защиты больших салатов, капусты или фасоли.

Особенно полезно: ошейники для улиток и слизней с крышкой.

Если край не останавливает всех слизней и улиток, как требуется, можно накрыть воротник / ведро крышкой на ночь, когда слизни особенно активны.

Также можно сделать крышку, вырезав кусок дерева, картона или пластика, который подходит к отверстию или в отверстии.

Кроме того, предпочтительно использовать стаканчики для йогурта, чтобы не отрывать их крышку полностью, чтобы их можно было снова закрыть при необходимости.

В общем, идеально подходят чашки и ведра с дополнительной крышкой, особенно если они прозрачные.

Затем в крышке можно проткнуть несколько отверстий, и защитные решетки обеспечивают отличную защиту.

В то же время создается небольшая теплица для молодых растений, и они получат большую пользу от своего измененного защищенного микроклимата.

Прозрачные чашки для холодного кофе, которые уже оснащены прочной куполообразной крышкой, подойдут. Они прозрачные и немного больше обычных чашек.

Тем не менее, простые прозрачные чашки для фаст-фуда, чашки для смузи или десертные чашки тоже подойдут.

Проблема с непрозрачными материалами заключается в том, что растения часто находятся в тени, что не способствует их росту.

В этом случае можно подумать о снятии непрозрачных воротников в солнечные сухие дни и использовать их только ночью.

Самодельные ошейники для улиток хорошо подходят для защиты еще маленьких и особенно уязвимых растений.

Следовательно, имеет смысл не ставить чашки в грядку, когда растения уже разрослись до предела, а сеять семена уже в посаженных воротничках.

Более подробная информация здесь: ошейники для улиток и слизней

Кроме того, вы можете улучшить эту меру по борьбе с слизнями, используя медь против слизней, репеллентную краску , противомоскитную сетку или даже сетки для защиты от птиц — как показано в следующем видео.

Видео: Используйте сетку для защиты от птиц и прозрачное ведро для защиты от пуль.

Из старых бутылок можно сделать «шапочки» для защиты растений.

Сделать головные уборы из растений относительно просто.

Для этой задачи вам понадобятся, например, большие старые банки или большие пластиковые / стеклянные бутылки. Чем больше тем лучше.

Пластиковые бутылки емкостью 32 унции (1,5–2 литра) подходят для более крупных растений, а бутылки объемом 16 унций (1 литр) достаточно для небольших растений.

Чем больше бутылка, тем дольше она может обеспечить защиту, прежде чем станет слишком маленькой для роста растений внутри.

Дно бутылок и стаканов можно снимать, как описано для стаканов.

Для снятия дна пластиковых бутылок можно использовать секатор.Будьте осторожны и внимательны, легко получить травму.

У стеклянных бутылок немного сложнее удалить дно. Это можно сделать либо стеклорезом, либо хлопковой нитью, которая поджигается. Смотрите здесь:

Видео: Как снять дно стеклянной бутылки

После удаления дна вы можете обезвредить новый острый край с помощью крупнозернистой наждачной бумаги, чтобы закончить защиту для растений.

Если у бутылки есть крышка, которую вы хотите использовать, вы можете просверлить или проткнуть в ней небольшие отверстия для воздуха, чтобы свежий воздух мог попадать на растения.

Чтобы использовать старые стеклянные банки, можно либо снять дно, а затем использовать их крышку, либо повернуть банку на головке и просверлить отверстия в дне алмазным сверлом. Смотрите здесь:

Видео: Как просверлить отверстие в стеклянной бутылке

Если у бутылки / банки нет крышки, можно закрыть отверстие куском москитной сетки.

Таким образом, растения все еще могут дышать, но слизняки и улитки останутся снаружи.

Более подробная информация здесь: Шляпа для защиты растений от улиток

Сделайте садовый колокольчик / ведро для теплицы самостоятельно

Садовые колокольчики или ведра для теплиц отличаются от шапок для защиты растений только размером.

Они выше, больше и могут даже быть скомпонованы в ряд или небольшой туннель.

Иногда их еще называют викторианскими колоколами.

Ведра, бочки, ведра, бочки, ящики и т.п. используются для изготовления этих колоколов или ведер.

Между большим ошейником-улиткой с крышкой и садовым колокольчиком нет принципиальной разницы.

Обычно ошейники у улиток меньше, но если вы сделаете их сами, вы можете сделать их больше.

В случае садовых колокольчиков, с другой стороны, край не имеет значения, потому что они обычно остаются закрытыми.

Лучше всего использовать старые прозрачные контейнеры для хранения. Опять же, дно сосудов аккуратно снимается, и это позволяет надевать их на садовые растения.

Затем просверлите или проткните отверстия в крышке, чтобы внутрь мог попадать свежий воздух, дождь и вода для полива.

Преимущество этих самодельных садовых колокольчиков в том, что их крышка снимается, когда внутри становится слишком жарко для растений.

Кроме того, когда растения вырастают изнутри, можно расширить пространство вверх с помощью москитной сетки или защитного одеяла.

Просто поместите несколько деревянных или бамбуковых палочек в углы или на середину обода, и москитную сетку можно накинуть на модифицированную раму.Таким нехитрым способом создается небольшое укрытие, защищающее от попадания ударов, которое можно регулировать по высоте.

Аналогичным образом можно отрегулировать пуленепробиваемые манжеты.

Постройте D.I.Y. Слизняк

Мечта любого сада, заселенного улитками, — это забор, защищающий от улиток, который может эффективно удерживать вредителей от грядки, чтобы уязвимые растения были в безопасности.

Но металлические заборы относительно дороги и недоступны для некоторых садоводов. С другой стороны, пластиковые заборы часто бывают недостаточно эффективными.

Но есть несколько вариантов, которые стоит рассмотреть, как построить забор из пули своими руками.

Если у вас нет бордюра ограждения грядки, его нужно построить вместе с заградительным забором. Возможные материалы: металлические листы, деревянные доски или кирпич.

Задача апсайклинга — использовать вещи, которые иначе были бы выброшены.

Это означает, что нужно импровизировать и придумывать совершенно новые идеи.

Вот несколько предложений о том, как может работать самодельный забор:

Модернизация существующего корпуса кровати

Если у вас уже есть бордюр для подстилки или высокие края газона, вы можете добавить некоторые из следующих материалов, отталкивающих слизь:

1.Медная лента

2. Отталкивающая краска

3. Манжета пуговица

4. Электрозащита

Заглушка с медью

Поскольку большинство улиток и слизней не любят ползать по меди, грядку можно защитить специальной медной лентой.

Для этого приклейте или приклейте медную ленту вокруг корпуса кровати, не оставляя зазоров.

Медь также подходит для защиты приподнятых грядок.

Необходимо убедиться, что материал края корпуса станины подходит для прикрепляемой медной ленты.

На рынке есть изделия с медной проволочной сеткой. Их эффективность, похоже, зависит также от типа слизняков или улиток, с которыми вы имеете дело.

Также подходит самоклеящаяся медная лента, ширина которой должна быть не менее двух дюймов (пяти сантиметров). Узкие медные полосы слишком легко преодолеть стойкими пробками.

Подробнее здесь: Медь против улиток в тесте

Забор для улиток с защитной краской

Новую краску для защиты от слизи «Schnexagon» можно также использовать для создания ограждения, защищающего от слизи.

Отталкивающая краска наносится на ограждение кровати шириной около 4 дюймов (10 сантиметров).

Лучше всего красить Schnexagon под небольшим выступом, потому что краска будет лучше защищена от ветра и погодных условий и, следовательно, прослужит дольше.

После дождливого периода краска постепенно теряет свой сдерживающий эффект, и ее необходимо заменить.

U- или J-образные каналы и L- или V-образные пластиковые или металлические стержни, которые могут быть прикреплены к существующим границам корпуса кровати, удобны для этой цели.

Более подробная информация здесь: Применение Schnexagon

Заградительный упор с воротником / кромкой

Оригинальное ограждение для слизняков эффективно, потому что у него есть специальный край, сложенный вдвое, который раздражает слизняков и препятствует их прохождению.

При попытке обойти край они не справляются или падают. Поэтому можно попробовать воссоздать похожую острую грань.

Например, если у кого-то деревянный каркас кровати, к нему можно прикрепить тонкий металлический стержень или утюг.

Если, как ошейник улитки, он будет направлен вниз под углом примерно 45 градусов, многие пули будут отброшены.

Эти края трудно преодолеть слизням, так как они слишком острые, чтобы животные не могли забраться за угол.

Следовательно, важно, чтобы использованный листовой металл или угловой металл были как можно тоньше. Кромка из дерева в большинстве случаев не подходит.

Этот метод имеет смысл, только если у вас уже есть соответствующий металл или железо.

Если нет, то, вероятно, дешевле будет купить оригинальный металлический пулеметный забор.

Более подробная информация здесь: защитные барьеры

Забор электрический своими руками

Забор электрический

Другой способ — построить электрозащиту.

В этом случае две параллельные линии из меди или оцинкованного металла прикрепляются к краю ограждения станины.

Каждая линия подключается к полюсу аккумуляторной батареи, а батарея скрыта в водонепроницаемом корпусе.

Также можно использовать солнечную батарею для подзарядки аккумулятора.

Более подробная информация здесь: электрические заграждения

Забор из желоба

Поскольку наземные улитки и слизни не могут плавать и тонуть под водой, можно использовать желоба для создания траншеи вокруг грядок.

Конечно, старые медные желоба годятся и без воды в качестве защиты от слизней.

Водосточные желоба сами по себе являются хорошей защитой, если у них есть острый край, который будет проблемой для слизняков.

Если соединить ряд желобов в непрерывную канаву, которая впоследствии будет заполнена водой, растения будут в безопасности.

Так что, прежде чем сваливать старые водостоки, можно использовать их в саду.

Для этого обычно необходимы подходящие уголки, и их можно купить в любом хозяйственном магазине или заказать через Интернет.

В этой ситуации следует внимательно просчитать, будет ли покупка оригинального заградительного забора дешевле или дороже водосточного желоба.

Дополнительная защита от улиток

Самодельные ошейники, шапки для растений и садовые колокольчики могут иметь дополнительную защиту с помощью Schnexagon или медной ленты.

Эти два агента универсальны для использования против улиток и могут быть легко связаны с другими идеями.

Особенно целесообразно использовать медную краску или краску для защиты от слизи для чашек, кастрюль и банок, у которых нет безопасного края или крышки. Я надеюсь, что эти идеи можно использовать, чтобы помочь вам создать защищенные от слизи грядки и защитить любые уязвимые овощи и цветы.

Если вы что-то пробовали, опубликуйте комментарий с изображением, чтобы поделиться с сообществом.

Большое спасибо и наслаждайтесь созданием контроля над пулями!

Другие методы борьбы с слизнями и улитками

Содействовать биоразнообразию и естественным врагам слизней

цветы, устойчивые к слизням

Овощи устойчивые к слизням

Дополнение: построить мини-теплицу

Я нашел руководство своими руками о том, как построить безопасную мини-теплицу с помощью простых средств производства.

Снова отличное видео «Landei», которым я хотел бы поделиться здесь, потому что идея проста и велика:

(Аудио на немецком языке)


Рекомендации по контролю пробок


Последнее обновление: 17.07.2019


Вы нашли то, что искали?

Если нет, оставьте сообщение или комментарий.

Постараюсь вам помочь и улучшить статью.


Большое спасибо — также за то, что поделились и оставили хорошую оценку 🙂

Я знаю, что вы там, и я так счастлив!

Как создать среду обитания для улиток — Блог Woodlark — Woodlark

За садовыми улитками так легко ухаживать, и они становятся отличными домашними животными.Они не требуют особого ухода, с ними приятно обращаться (см. Примечания по безопасности ниже), и за ними действительно интересно наблюдать! Хотя обычно улитки группируются вместе, на самом деле они не насекомые — это моллюски, родственные моллюскам, устрицам и мидиям. Они живут в среднем 5 лет, но могут дожить до 20 лет в неволе, поэтому, прежде чем привезти одного домой, убедитесь, что вы готовы принять на себя обязательства! Легче всего находить улиток после того, как в вашем саду пойдет дождь. В остальном они ведут ночной образ жизни и действительно появляются только в определенных условиях.Улитки наслаждаются компанией, и сейчас у нас их трое! Как и любому другому домашнему животному, вам понадобится пара основных вещей — подходящая среда обитания и постоянный запас еды. Мы все еще новички в этом, поэтому я ни в коем случае не являюсь экспертом по содержанию улиток в качестве домашних животных, но в целом я знаю о них довольно много, и я рад поделиться тем, что мы узнали на данный момент.

Для размещения улиток вам понадобится большой стеклянный или пластиковый террариум, размер которого будет зависеть от того, сколько вы планируете содержать.Я рекомендую стеклянный резервуар объемом не менее 5 галлонов для одной или двух улиток, но резервуар на 10 галлонов был бы идеальным начальным размером, чтобы у вас было несколько из них. Им не нужен источник тепла. Убедитесь, что в вашем корпусе есть много вентиляции и съемная, плотно закрывающаяся крышка, которая фиксируется на месте. Наш террариум сделан из стекла и имеет наверху раздвижную металлическую перегородку, которая фиксируется на месте. Выбор хорошего террариума важен, потому что в нем будет легче поддерживать температуру и влажность в помещении.

Добавьте на дно несколько дюймов субстрата, не содержащего пестицидов / химикатов / удобрений. ЗАПРЕЩАЕТСЯ использовать почву в мешках, так как она может содержать вредные химические вещества. Улитки любят рыть норы, поэтому также не следует использовать песок, гальку или гравий. Я рекомендую использовать стерилизованную почву, специально предназначенную для домашних животных для террариумов (например, , этот ). Я не советую использовать почву из вашего сада, поскольку она может содержать паразитов и другие вещи, которые вы не хотели бы иметь в своем доме, но если это ваш единственный вариант, вы можете использовать один из этих методов , чтобы попытаться стерилизовать его перед использованием .Затем мы добавили толстый слой мха сфагнума , который помогает поддерживать хороший уровень влажности (кажется, улитки также любят его грызть и зарываться в него). Увлажните почву, чтобы она была влажной. Улитки любят лазить. Добавьте в среду обитания камни, палки, кусочки коры, ветки и листья. Вы должны предоставить своим улиткам места, где они могут ползать, а также укрытие. Мы добавили небольшую выдолбленную бревенчатую пещеру и создали укромный уголок с большим дубовым листом. Вы также можете добавить настоящие растения или травы! Когда мы перейдем на более крупный танк, я добавлю несколько.

Выберите место для террариума, защищенное от прямых солнечных лучей. При необходимости опрыскивайте субстрат внутри террариума из чистой пульверизатора для поддержания влажности. Вы хотите, чтобы все было влажным, но не мокрым. Мы опрыскиваем наши ежедневно из тонкого аэрозольного баллончика. Улитки предпочитают влагу и будут наиболее активными, если вы будете поддерживать для них идеальные условия. Регулярно удаляйте все отходы и несъеденные продукты и проводите тщательную уборку раз в месяц.

Садовые улитки — травоядные животные и любят свежие сырые овощи и фрукты (избегайте кислых фруктов), а также источник кальция (для их панциря).Пока что наша любовь: шпинат, салат, морковь, листья одуванчика, огурцы, яблоки и цветы. Кормим их ежедневно. Всегда очищайте пищу перед тем, как кормить ее, чтобы удалить все следы вещей, которые могут нанести им вред. Также добавьте неглубокую посуду с дехлорированной водой, чтобы они могли пить или играть. Мы часто обращаемся с нашими улитками, и они абсолютно безопасны в обращении — при условии, что вы и ваши дети всегда тщательно мойте руки до и после того, как вы дадите им руки. их. Прикосновение к любому мягкому животному может подвергнуть вас воздействию болезнетворных микроорганизмов, поэтому убедитесь, что ваши дети не засовывают руки в рот, не трет глаза или не берутся за еду, прежде чем хорошо вымыть руки.Безопасность прежде всего!

Как содержать домашних улиток

Не размещайте террариум под прямыми солнечными лучами! Это частая ошибка! Улитки не любят греться на солнце, как рептилии. Хотя разные виды улиток по-разному переносят сухость и солнечный свет, чрезмерное воздействие солнечного света (которое для некоторых видов составляет всего пару часов) приведет к обезвоживанию и смерти.

Террариум — это субстрат. Подложка должна быть глубиной около 2 дюймов или 5 см.Это должен быть слой универсальной почвенной смеси без торфа, которую можно купить в любом садоводческом центре. Подсказка: проверьте пакет для измерения pH (который обычно пишется мелким шрифтом на обратной стороне): вы хотите купить почву с pH выше 7. Почва с более низким pH является кислотной, и это в долгосрочной перспективе может повредить нежную раковину вашей улитки. Если вы решите использовать почву из собственного сада, будьте готовы поместить в свой аквариум также всех населяющих ее крошечных тварей. По этой причине некоторые люди рекомендуют «стерилизовать» почву, поместив ее на некоторое время в горячую духовку или в холодильник, прежде чем заливать ее в резервуар.

ЧТО ЕСТЬ УЛИТКИ (ПИТАНИЕ ДЛЯ УЛИТК)

Улитки, обитающие в лесу, с удовольствием питаются овощами и фруктами (но не цитрусовыми!). Кроме того, оставьте в террариуме кусок кости каракатицы (они обычно продаются в качестве источника кальция для птиц): ваша улитка это оценит! Они любят есть огурцы, салат, яблоки, морковь (они предпочитают зелень), бананы и т. Д. брокколи, фасоль, картофель, каша, клубника, кукуруза и, конечно же, мел, который всегда есть в дополнительной посуде.Я уверен, что им еще больше нравятся разные овощи и фрукты. У меня еще не было возможности попробовать другие. Чего им не нужно, так это дополнительной миски с водой — наоборот: всякий раз, когда они сталкиваются с большим количеством воды, они, кажется, паникуют и ползут к самой высокой доступной земле. Также, если блюдо очень легкое, взрослые улитки легко перебрасывают его, затопляя свой дом. Вода постоянно конденсируется на стенах, поэтому они пьют ее там, когда это необходимо, но поскольку в их пище также много воды, на самом деле нет необходимости использовать почву, помещая ее в горячую духовку или в кухню. холодильник на некоторое время, прежде чем заливать его в емкость.

Улитки, как правило, сумеречные или ночные существаv, и они часто проводят дневное время в укрытии, поэтому вы хотите предоставить им «дом», в котором они могут уединиться. Сломанный терракотовый цветочный горшок станет удобным укрытием для большинства улиток. Однако некоторые виды предпочитают прятаться среди камней, в то время как другие будут забираться как можно выше и отдыхать под крышкой террариума, а третьи все же зарываются в почву, поэтому вам придется наблюдать за поведением своей улитки, чтобы приспособить террариум к их особенностям. потребности и предпочтения.
Улитки также увлечены лазанием и оценят веточки и ветки. При желании вы можете использовать небольшую тарелку для размещения пищи вместо того, чтобы ставить ее прямо на почву (не рекомендуется, если вы также держите дождевых червей и других товарищей по аквариуму, которые должны питаться остатками).
Не добавляйте бассейн или емкость для воды. Хотя некоторые экзотические улитки (например, Achatina spp.) Ценят это, нашим местным улиткам это не нужно, и они могут даже утонуть в нем.

Хорошая идея — держать живые растения даже в небольшом простом террариуме.Папоротники и мох — хороший выбор для аквариума с высокой влажностью и низким уровнем солнечного света.
Совет: избегайте использования в террариуме растений, которым требуется много солнечного света или других условий, несовместимых с вашей улиткой.

Аэрация и влажность важны для вашего аквариума, и крышка, которую вы будете использовать, будет влиять на оба эти фактора. Вы можете выбрать разные варианты, которые, по сути, представляют собой разные компромиссы: чем больше аэрация, тем меньше влажность в резервуаре.Вам нужно будет найти баланс, который подходит для вашего собственного танка.
Аэрация обеспечивается отверстиями и отверстиями либо сбоку резервуара, либо, чаще, на крышке. Проверьте почву — она ​​должна быть влажной, но не лужей. Подсказка: если ваш резервуар слишком влажный, вам может потребоваться больше отверстий. Если он слишком сухой, несмотря на регулярное распыление воды, вы можете попробовать закрыть некоторые из имеющихся отверстий полиэтиленовой пленкой.

ЧТО ЕСТЬ САДОВЫЕ УЛИТКИ?

Садовые улитки (Helix Pomatia) — травоядные животные, поедают в основном крупнолистную зелень (подорожник, конский щавель, лопух, одуванчик, крапиву, капусту, клубнику, клевер и др.), всего около 30 различных видов культурных и дикорастущих растений), а также почва и опавшие плоды (в том числе гниющие). Эти улитки не зря считаются серьезными вредителями сельского хозяйства. Имея завидный аппетит, они поедают молодые побеги культурных растений, нанося огромные убытки. У улиток нет обычных зубов в ротовой полости, у них есть радула (терка), благодаря которой пища соскабливается, измельчается и отправляется в пищевод. Из-за постоянного трения зубы улиток быстро приходят в негодность, но для моллюсков это не проблема — во рту постоянно растут новые зубы, которые постепенно переходят в рабочую зону.Подобная регенерация зубов в полости рта характерна для акул, у которых зубы также регулярно обновляются.

Днем улитки сидят в своих панцирях и с наступлением ночи и прохлады уходят кормиться. Эти моллюски особенно активны после душа. Период активного бодрствования у виноградных улиток составляет в среднем 5 месяцев. Все лето они накапливают в организме питательные вещества, а при понижении температуры воздуха до 18-12 градусов уходят на зимовку, закапываясь на 5-10 сантиметров в почву.Их можно закапывать на глубину 30-35 см в холодных местах. Опавшая листва, а затем снег надежно защищают моллюсков от мороза. Хотя улитка, закрывшись в раковине, впадает в ступор, обменные процессы в ее организме не прекращаются, хотя и очень медленно. Сердечная активность снижается до одного сокращения в минуту. Во время зимней спячки улитка теряет до 10% своего веса. Весной, когда земля прогревается до 6-8 градусов, улитки просыпаются, набирают воздух в легкие, сбрасывают крышки с панциря и покидают зимние убежища.Голодные и активные, они отправляются на поиски пропитания. Утолив голод, моллюски начинают искать партнеров для размножения.

При содержании этих моллюсков дома в террариуме для улиток необходимо сделать домик для улиток и всегда держать в отдельной кормушке минеральную добавку к пище — мел, измельченную яичную скорлупу или другие источники кальция. Только поедая эти минералы, раковина улитки будет крупной, прочной, без повреждений и рост моллюсков заметно увеличится, сколы и трещины на раковинах заживают быстрее.

наземных улиток

Уход за растениями и животными: наземные улитки

НАЗЕМНЫЕ УЛИТКИ
Используются в: двух животных, разнообразии жизни, растениях и животных, популяциях и экосистемах
Наземных улиток рекомендуется добывать на месте или отправлено в пределах штата
Наземная улитка — Helix aspersa

Предпосылки. Сухопутная улитка — одно из чудес природы. Но многие из его прекрасных атрибутов остаются незамеченными из-за его репутации садового рейдера.Поскольку это сказывается на нашем шпинате, капусте и салате, поскольку оно занимается своим делом по выживанию, мы оказываемся в конфликтных отношениях. Однако в классе традиционная враждебность отбрасывается, чтобы больше узнать о разнообразии жизни. Сухопутные улитки — это брюхоногие моллюски, среди которых также водные улитки (в том числе морские) и слизни. Название означает живот-стопа. В некоторой степени это имеет смысл, поскольку весь клан передвигается, скользя по мышечной структуре внизу живота, называемой стопой.Движение, вызывающее движение, представляет собой хорошо скоординированное волнообразное сокращение мышц нижней части стопы, которое плавно продвигает брюхоногих моллюсков вперед практически по любой поверхности. Действие не такое быстрое по стандартам человеческой мобильности, но вы и ваши ученики будете поражены тем, как далеко могут улетать улитки, если вы повернетесь спиной к тому, что, по вашему мнению, всего лишь мгновение. Решительная улитка может легко преодолеть метр за 5 минут, поэтому за вечер улитка может пройти через футбольное поле и обратно.Если крышка оторвалась от вашего террариума вечером, вы можете определить, насколько далеко и широко эти улитки могут распространяться в вашем классе.

Наземные улитки обладают несколькими характеристиками, по которым их легко идентифицировать. У них есть единственная оболочка, обычно спиральная, то есть комбинация экрана и хьюмидора. Твердый панцирь сопротивляется усилиям хищников и обеспечивает убежище в засушливые времена. Улитки — это влажная банда, и если улитка не может найти водопой, чтобы возобновить водоснабжение, она отступит в защищенный уголок, утащится в свою раковину и прикрепит свою раковину к твердой поверхности.Улитка впадет в состояние покоя, пока дождь, роса или садовый дождеватель снова не увлажнят окружающую среду. Это пассивное состояние, похожее на спячку, но инициированное скорее сухостью, чем холодом, называется активацией. Одним из признаков активности улиток является характерный слизистый след. Садовые улитки выделяют слой слизи, по которому скользят. Это упрощает отслеживание их передвижения, но также дает им репутацию противных. Студенты могут сначала найти этот факт немного отталкивающим, но быстро забудут об этом, когда будут поглощены наблюдениями за этими очаровательными существами.

У большинства наземных улиток есть интересные выступы на передней части головы. Студенты идентифицируют их как щупальца или усики. Они увидят два длинных на макушке, идущих вверх, и два меньших, идущих вниз. Технически это щупальца, но «щупальца» — довольно хорошее описание их функции, поскольку они чувствительны к прикосновениям. У двух более длинных есть светочувствительные органы на концах, что делает их версией глаз улитки, хотя их функция ограничивается восприятием света, а не генерацией изображений.Более короткие щупальца ощущают, пробуют на вкус и нюхают окружающую среду в бесконечном поиске пищи и воды и в постоянной бдительности против опасностей.

Рот улитки находится внизу головы прямо у коротких щупалец. Внутри рта находится специальный инструмент для приема пищи — радула. Радула — это мышечная структура, покрытая тысячами крошечных острых зубов. Улитка ест, прижимая радулу к листу или другому желаемому кусочку растительности и соскребая ее, чтобы соскрести мелкие частицы.Это действие можно увидеть, если ученики накормите голодную улитку салатом или яблоком.

Большинство других интересных структур улиток спрятано внутри раковины, но некоторые из них можно наблюдать с терпением и, возможно, с фонариком. Улитки дышат, забирая воздух в внутреннюю полость, богатую кровеносными сосудами — это легкое улитки. Когда улитка выходит из раковины, можно увидеть, как поры доступа открываются и закрываются чуть ниже края раковины с одной стороны. Также можно увидеть, как сердце улитки качает кровь, поместив улитку на линзу фонарика и внимательно посмотрев сквозь полупрозрачную раковину.Сама оболочка — отличная работа. Цвета и узоры прекрасны, а катушка — шедевр эффективной конструкции. Улитки растут, откладывая новый материал по краю примерно круглого отверстия. Увеличивая длину и диаметр жилых помещений, улитка может расти и при необходимости укрываться в своей раковине. Раковина богата кальцием, поэтому улитки нуждаются в постоянном питании. В классе кальций можно получить из простого мела или кусочка каракатицы в террариуме улиток.Большинство наземных улиток — гермафродиты, обладающие под одной раковиной репродуктивным потенциалом самцов и самок. Однако улитки должны спариваться, чтобы оплодотворить яйца друг друга. Из яиц размером с BB, отложенных в почве, через несколько недель вылупятся идеально сформированные улитки, полностью подвижные и готовые опустошить ваш сад.

Добудьте наземных улиток. Самая крупная и дружелюбная наземная улитка для школьного обучения — это европейская улитка, натурализованная на Западе, Helix aspersa. Если вы живете в регионе, где Helix прижилась в местных садах, собирайте их на месте.Если вы не можете собрать их на месте, узнайте в компании-поставщике биологических продуктов в вашем штате Helix или другую большую активную наземную улитку, похожую на Helix. Закажите наземных улиток у поставщика в вашем штате.

Если вы не можете получить Helix в своем штате, вы можете заказать их у национального поставщика. В настоящее время единственными штатами, в которых Министерство сельского хозяйства США (USDA) разрешает получение Helix из другого штата с действующим разрешением, являются Аризона, Калифорния, Нью-Мексико, Техас и Вашингтон.См. Ниже информацию о получении разрешения.

Что делать по прибытии. Наземные улитки довольно выносливы и могут выжить в течение многих дней при небольшом количестве пищи и воды. В вашем классе они будут жить в двух прозрачных террариумах с крышками (бассейны того же типа, что и гидропонные растения). Как только улитки появятся, положите влажные бумажные полотенца на пол каждого террариума и обрызгайте внутренние стены водой. Разложите улиток по террариумам и дайте им съесть несколько небольших кусочков моркови или других овощей.Улитки сильные! Возможно, вам придется закрепить крышку двумя большими резиновыми лентами, натянутыми вокруг террариума. Обслуживание. В естественной среде обитания наземные улитки едят листья, грибы, фрукты и многие другие виды растительного материала, которые они находят. В классе их нужно кормить и убирать их среду обитания. Вот еженедельный режим ухода и кормления.

Очищайте среду обитания один или два раза в неделю. Осторожно удалите улиток, сдвинув их со стен террариума. Если они выглядят грязными, быстро промойте их под прохладной водой.Распылите на стены жилища и протрите их бумажными полотенцами. Если вы используете бумагу на полу в жилище, замените ее новыми бумажными полотенцами.

Кормите улиток два раза в неделю. Замените любую старую пищу новой. Улитки едят фрукты и овощи. Поместите кусочки мела или каракатицы в каждую среду обитания, чтобы обеспечить их кальцием, который необходим улиткам для роста и восстановления раковин.

Обрызгивайте стены жилища водой два-три раза в неделю.

Всегда надежно удерживайте крышку в помещении.

Если не поддерживать среду обитания во влажной среде и не кормить улиток, они будут активны в течение нескольких дней или недель. Это не вредно для улиток и требует очень низкого содержания в организме.

Что с ними делать после завершения расследования. Вопрос о том, что делать с улитками после завершения расследования, является деликатным и частично определяется тем, где и как вы добыли наземных улиток. Потенциально лучшим решением будет оставить их в классе, передать другому учителю, проводящему модуль, или проконсультироваться с координатором по науке вашего округа для передачи в другую школу.Если вы получили наземных улиток от поставщика за пределами штата с разрешением на получение разрешения Министерства сельского хозяйства США, вы должны соблюдать федеральные правила о том, что делать с улитками. Улиток нельзя выпускать в окружающую среду, если они не были собраны в этом конкретном месте. Улитки могут стать нежелательными вредителями, нанося вред окружающей среде, местным организмам и пищевым сетям. Если другой вариант невозможен, самым гуманным решением будет усыпить улиток, собрав их в пакет и поместив в морозильную камеру.Затем выбросьте их в мусорное ведро.

Получение разрешения USDA на доставку Helix через границы штата. Если ваша школа находится в одном из пяти штатов, которым в настоящее время разрешено получать Helix, для доставки Helix в вашу школу из-за пределов штата и содержания улиток в классе по-прежнему требуется разрешение USDA. Прежде чем заказывать улиток, запланируйте еще 3–4 недели на одобрение разрешения Министерства сельского хозяйства США. Разрешения действительны только на семестр и должны быть продлены, чтобы содержать улиток в классе.Посетите веб-сайт Министерства сельского хозяйства США и получите разрешение онлайн (PPQ 526).

ПРИМЕЧАНИЕ. Если вам нужна помощь с подачей заявления на получение разрешения USDA, пожалуйста, свяжитесь с Delta Education по телефону 1-800-258-1302 с понедельника по пятницу с 8:00 до 18:00. Восточное стандартное время.

Escargot From Your Own Backyard — Real Food

После многих лет борьбы с улитками в моем саду, пока приготовление улиток, приобретенных по специальной цене у местного магазин импортный, я наконец сообразил. Пока я собирал садовых улиток, почему бы не собрать их на ужин? Один кусок сказал мне, что я кое-что понял: эти свежие улитки из моего сад хоть и меньше, но по вкусу намного превосходил дорогой улитки из банок.

Это откровение пришло ко мне еще в те дни, когда большинство людей не хотел знать, что улитки и улитки — одно и одинаковый. Когда я подавал своих друзей садовых улиток, их неизменной реакцией было «юк!» Но когда те самые друзья думал, что они ели улиток из Франции, я получил восторг обзоры. С тех пор наш американский аппетит к континентальному Кухня создала постоянно растущий рынок улиток.В то же время экологическое сознание поощряет творческие подходы к избавлению наших дворов и садов от растений хищники. Что может быть более креативным, чем поворот столы на садовых вредителей, в то время как, в буквальном смысле, положить мясо на столе практически бесплатно? Эти существа когда-то считается садовой чумой, сейчас активно ищут их слегка жевательная текстура и тонкий землистый вкус.

Обычная садовая улитка, Helix aspersa, составляет a. близкий родственник выращиваемой во Франции коммерческой партии Helix поматия. И то, и другое можно найти на французских обеденных тарелках, где первый идет ласковой «petit gris» (маленький серый), чтобы отличить его от кузена гро blanc (большой белый). Никто не может точно сказать, как Французскому моллюску удалось пересечь океан в Северную Америку. Некоторые люди утверждают, что французский иммигрант середины 1800-х годов, жаждущий это эпикурейское наслаждение, импортированные улитки и отпустили их размножаться в саде центральной Калифорнии.Другие полагаю, Helix прибыл в качестве безбилетного пассажира в виноградной лозе черенки, принесенные испанскими миссионерами, которые установили знаменитые ныне виноградники Калифорнии.

Как бы то ни было, Helix теперь опустошает сады и сады по всему западному и южному побережью. Хотя это самая известная из съедобных улиток, множество другие подходят для сбора урожая. Второй в гурмане популярность — Cepaea, — от морские перевозки от Канады до Теннесси.Известная как рощица или садовая улитка, Cepaea может быть идентифицируется по красиво окаймленной раковине. Хотя мало улитки конкурируют со вкусами Helix и Cepaea, любая наземная улитка, достаточно большая и многочисленная Достаточно собрать — это потенциальный кандидат на стол.

Французские повара верю, что собранные осенью улитки самые вкусные, но садовники, собирающие их весной (когда улитки наибольшая) найти небольшую разницу во вкусе.Потому что улитки в основном ведут ночной образ жизни, наиболее продуктивно собирают урожай времена сумерки и раннее утро, когда во дворе все еще влажный от росы. Улитки тоже вылезут из своих укрытия после небольшого дождя или после того, как в саду поливали.

Чтобы выловить сразу много улиток, приманите их место сбора, воспользовавшись их страстью к отруби. Оставьте горсть под перевернутым, подпертым цветочный горшок и твари будут собираться.После они наелись отрубей, они присоединятся к внутри горшка, и вы можете снять их горстью. Если улитки жуют ваши фруктовые деревья, обвяжите их с полосками меди. Улитки не ползут по полосы, но будут собираться у основания каждого дерева на легкий сбор.

Проконсультируйтесь с местными представителями дикой природы или пристройкой агент, потому что некоторые древесные улитки находятся под угрозой исчезновения и закон запрещает сбор видов, находящихся под угрозой исчезновения.Если твой аппетит к улиткам превышает запасы в вашем саду, вы не должно быть проблем с убеждением соседей позволить вам собрать их. Избегайте потенциально токсичных мест. вещества были распылены. Не беспокойтесь о приманке для улиток, хотя. Как только улитка съест наживку, она долго не протянет достаточно, чтобы собрать урожай.

Домики для выращивания улиток и выращивания улиток

После того, как вы соберете улиток, вам понадобится место для поместите их, пока они не будут готовы к приготовлению.Внутренний порция ведра с приманкой делает ферму изящных улиток, и поэтому пластиковое пятигаллонное пищевое ведро с многочисленными в нем просверлены небольшие отверстия для вентиляции. Потому что улитка может поднять в пять раз больше собственного веса, вам понадобится плотно прилегающая крышка, чтобы маленькие Самсоны не организация побега. Хотя одно ведро может вместить до 500 улиток, вести хозяйство проще, если собирать только как столько, сколько вам нужно для одного приема пищи — позволяя шесть на сервировка (двойная, если улитки маленькие).

Добавьте немного дополнительно для компенсации обычных потерь. Между партиями, Тщательно очистите ведро. Чтобы избежать преждевременного приготовления, держите улиток подальше от солнца. Подходящие сайты включают прохладные подвалы, просторные гаражи или любое другое место, где температура падает между 55 ° F и 75 ° F. Потому что Вы не представляете, что жевали ваши улитки которые могут иметь неприятный вкус (или быть токсичными), позвольте 10-дневный период очищения перед собственным застольем.Французский презирать улиток, которых кормят чем угодно, кроме виноградных листьев, но улитки прекрасно справляются с обычным салатом. Некоторые люди их предварительно готовят кормя их травами. Другие наливают улиток кукурузной мукой или отруби и соевый шрот с высоким содержанием белка.

Как любой домашний скот, улиткам нужна вода. Достаточно полного блюдца, если наполнить это часто. Еще лучше майонез для узкого рта или банка для консервирования, оснащенная дном с регулируемым вакуумом, сорт используется для поения цыплят.Пластиковая основа стоит около доллара и его можно найти в большинстве кормов. За предварительно замаринованных моллюсков, возьмите чаевые у римлян и залейте банка с вином вместо воды.

Подготовка и удаление шлака

Три за несколько дней до праздника воздержитесь от еды, но не воды (или вино), чтобы улитки переварили свою последнюю еду. По окончании периода голодания тщательно промойте улиток. в прохладной воде и выбросить все, что не выглядывает их оболочек.Для удаления извести: залейте улиток водой. в сочетании с двумя столовыми ложками соли и одной столовой ложкой уксус на дюжину улиток. Замочите улиток, пока они выпустить всю свою слизь, что занимает около четырех часов. К ускорить процесс, поменять решение несколько раз. Смывать улиток хорошо залить водой (некоторые повара добавляют здесь немного лимонного сока), доведите воду до кипения и тушить 10 минут. Охладите улиток и снимите с них мясо. снаряды.

У садовых улиток раковины часто тонкие, легко разбиваются, затрудняя соблюдение традиционная практика возврата их в собственные снаряды для выпечки. Вы можете укрепить снаряды в течение 10 дней. период кормления с добавлением кальция, например дробленая раковина устриц, которую скармливают несушкам для та же самая причина. В качестве альтернативы, откажитесь от снарядов в пользу многоразовые снаряды gros blanc , продаваемые импортными магазинами как кокиль. Потому что кокильи часто больше чем ракушки, в которые попали ваши улитки, набейте каждую две улитки. (Чтобы сохранить кокильи для повторного использования, промойте их в мыльная вода. Залейте их пресной водой, щепоткой пищевой соды, доведите воду до кипения, промойте скорлупу и высушите ее перед хранением.)

Кому удалите хрупкие раковины с садовых улиток, раздавите ракушки между пальцами и снимите черепки.Извлеките содержимое более крепких скорлуп с помощью кирки для орехов или вилка для морепродуктов. Вынимая каждую улитку из раковины, снимайте кожуру кожу с мяса и срежьте черную часть на конец хвоста. (Если у вас много дополнений, заморозьте их для дальнейшего использования, хотя они понесут небольшую потерю в текстуре.)

Когда будете готовы к окончательной подготовке, накройте мясо с водой, сдобренное любимым букетом гарнис, или добавить лавровый лист и немного петрушки, тимьяна, лук, чеснок и несколько горошин перца.Слезьте в коньяке или замените половину воды белым вином. Принеси воды только до кипения и тушить улиток от трех до четыре часа, в зависимости от их размера. Пока мясо остывает в бульоне приготовить масло с пряностями. Разрешить один кубик масла (пожалуйста, без маргарина) на каждые два десятка улиток. С каждый кубик, крем две столовые ложки измельченной петрушки, один стол ложкой нарезанного чеснока, двух измельченных зубчиков чеснока, четверть чайной ложки соли и свежемолотого перца до вкус.



Подготовка улитки

Некоторые повара считают удобным и запекать улиток, и подавать их в тех же рифленых пластинах, но это гораздо больше элегантно, чтобы нагреть их на противне и переложить в чистые, подогретые тарелки. Если вы используете форму для выпечки, упакуйте плотно прилегайте к улиткам, чтобы они не катались и не сковорода со смятой фольгой, образованной в виде ряда углублений чтобы удерживать каждую оболочку на месте.Влейте ложку бульона или выдавить немного масла с пряностями в каждую скорлупу, набить в одну улитку (две, если они маленькие) и упакуйте отверстие масло с травами. Затем улиток можно плотно завернуть и хранить в холодильнике несколько часов или всю ночь. Их заблаговременная подготовка даст им возможность впитывают дополнительный аромат трав.

Когда вы будете готовы служить им, поставьте форму для выпечки в духовку с температурой 425 ° F на 10 минут или пока масло не начнет пузыриться.Улитки традиционно подается с щипцами специальной формы для захвата ракушки и узкие вилки с короткими зубьями. Вилки для фондю работают тоже хорошо. Не используйте вилку, чтобы положить улитку в рот — это неотесанно. Вместо этого поместите улитку на кусочек французского хлеба, налить из скорлупы бульон и масло на хлеб и засуньте его в рот. Если вы этого не сделаете позаботьтесь обо всем этом протоколе, пока не сдавайтесь. Улитки тесно связан с моллюсками и устрицами и может быть приготовлен во многом аналогичным образом.

Вы можете, например, удалить охлажденных улиток из бульона, промокните их насухо и обжарить их на сливочном масле с добавлением лука-шалота, чеснока, и немного мускатного ореха. Или окуните их в жидкое тесто и обжарьте во фритюре. Для закусок наполните обжаренные шляпки грибов одной или двумя отварных улиток, полить маслом с травами и жарить. Улитки традиционно служил в качестве закуски или первого блюда, но они также делают потрясающее летнее блюдо, подаваемое с салат из свежесобранных огородов, залитый маслом и уксусом.Добавьте кусок хрустящего французского хлеба и бутылку белого или молодое красное вино и приятного аппетита!

Слово о кухне насекомых

Вы не поверите, но насекомые находят свой путь на лучшие американские столы. Чтобы удовлетворить растущий спрос на информации, в 1988 году Университет Висконсина начал публикация Информационный бюллетень о пищевых насекомых. Согласно энтомологу и редактору Джину ДеФолиару культурная предвзятость единственное, что мешает американцам наслаждаться насекомыми кухня.Он видит, что мировоззрение меняется из-за отчасти из-за необходимости удовлетворить растущий в мире потребности в пище и отчасти вызывают растущую озабоченность об окружающей среде и чрезмерном использовании пестицидов. Сбор насекомых в пищу людям — это высшая форма биологической борьбы с вредителями, говорит ДеФолиар, и предприятие, созданное на заказ для небольшой фермы с низким уровнем затрат производство.

Среди множества подписчиков его информационного бюллетеня органических садоводов, ищущих информацию о том, как бороться с вроде кузнечиков, муравьев и личинок.»Вы создали эффективный хищник-кузнечик », — написал один восторженный подписчик после первого приема пищи из кузнечиков, который она описала как сливочный и слегка сладкий. (Если Вы сами думаете попробовать кузнечиков, ДеФолиар советует избегать ярких.)

На сегодняшний день единственное известное мне руководство по подготовке жуткие, ползучие твари, найденные у вас во дворе, Развлечение с насекомыми, поваренная книга, используемая повара, которые прошлым летом приготовили нашумевший Новый Йоркский банкет с ошибками в клубе Тони Исследователей.В в коллекции есть такие деликатесы, как Beetle Bars, Суфле из пчелиного меда, киш из насекомых и Хлеб из сверчков.

Вот, из книги, победившая работа Патрисии Х. Хауэлл. в Калифорнийском конкурсе рецептов дождевых червей:

Котлеты из дождевых червей

1 1/2 фунта. земляные дождевые черви (поместите живых червей в муку для 24 часа на очистку, кипятить 10 минут, затем измельчить.)
1/2 стакана растопленного сливочного масла
1 чайная ложка тертой цедры лимона
11/2 чайных ложки соли
1/2 чайной ложки белого перца
2 столовые ложки газированной воды
1 взбитое яйцо 1 стакан сухих панировочных сухарей
2 столовые ложки сливочного масла
1 стакан сметаны

Смешайте дождевых червей, топленое масло, цедру лимона, соль и перец.Добавьте газированную воду. Сформируйте котлеты и окуните взбитое яйцо, затем в панировочных сухарях. Положить в нагретое масло и варить 10 минут, один раз перевернув. Положить котлеты на горячие сервировочное блюдо. Подавать с подогретой сметаной сверху.

BBC — Земля — ​​Как улитки переносят зимние морозы?

Очень немногие из наших наземных улиток активны при температуре ниже нуля, и с первыми заморозками улитки на зиму ложатся спать.

Когда ваше тело состоит в основном из воды, одна из самых важных вещей, которую нужно сделать, — это защитить себя от холода — кристаллы льда в теле могут быть смертельными. Таким образом, улитки используют свою универсальную слизь, чтобы буквально закрыть дверь зимой.

Улитки образуют высушенную крышку из слизи над ртом раковины, которая запечатывается в улитке на несколько месяцев. Они находят подходящие укромные уголки и щели в стенах, под камнями или глубоко в опавшей листве, куда не проникает мороз, прежде чем запереться.

Часто несколько улиток впадают в спячку вместе в благоприятных местах, изредка выходя из них в самые мягкие дни.

В наших садах обитает множество видов улиток. У большинства коричневогубых улиток ( Cepaea nemoralis ), изображенных выше, есть темно-коричневая полоса вокруг рта раковины, отсюда и название. Их раковины выглядят как вареные конфеты, окаймленные разным цветом и количеством колец.

Подобная белогубая улитка ( Cepaea hortensis ), как и следовало ожидать, имеет бледную губу, но также имеет широкий спектр цветов и узоров, в том числе однотонные желтые экземпляры, похожие на другие виды.Этот диапазон внешнего вида известен как полиморфизм.

Знакомая садовая улитка ( Cornu aspersum ) намного крупнее и коричневее, с более тонкой раковиной и является древним завезением на Британские острова. Когда-то его ели в пищу, а в некоторых частях страны собирали и продавали под экзотическим названием «рыба-кит».

Стоит обратить внимание на небольшую улитку, недавно прибывшую из континентальной Европы, которая, возможно, была завезена из питомников. Опоясанная улитка ( Hygromia cinctella ) темно-каштанового цвета с тонкой белой линией, выделяющей киль на самой большой спирали ее раковины.Он быстро распространяется по Британским островам, и ученые отслеживают его распространение.

Для получения дополнительной информации о том, как помочь в отслеживании этого вида, посетите Национальные музеи и галереи Уэльса по экологическому просвещению сеть , также известная как SCAN (Сеть школ и сообществ по Повестке дня на XXI век).

Иллюстрация Роуз Сандерсон.

Как содержать домашних садовых улиток

Последнее обновление: 23 января 2021 г., 22:59

Значок

Как ухаживать за домашним животным Садовая улитка

от Джейн Лейк

Садовая улитка — маленькое существо с простыми потребностями.Вы можете держать домашних улиток в небольшом контейнере, при условии, что вы правильно за ними ухаживаете и убедитесь, что они получают достаточно воздуха, воды, кальция и пищи.

Здесь вы узнаете основные советы по содержанию и уходу за домашними улитками, а также несколько интересных фактов об улитках.

Что вам понадобится: Штырь
  • две или более садовых улиток
  • небольшой контейнер, такой как прозрачная стеклянная банка или небольшой резервуар
  • крышка для контейнера или марля и резинка, чтобы сделать крышку
  • небольшое количество гравия
  • небольшое количество заливки почва, отдельно или с другим субстратом
  • крошечные кусочки коры и сушеные листья
  • какое-то укрытие (читайте предложения ниже
  • каракатицы, яичная скорлупа или мел
  • вода
  • корм
  • необязательно: небольшие растения, такие как мох , тимьян ползучий, дженни ползучий или другие низкорослые почвопокровные растения

Подготовьте домик улиток

1.Вымойте и просушите емкость. Убедитесь, что в крышке контейнера есть вентиляционные отверстия, достаточно большие, чтобы пропускать воздух внутрь, но достаточно маленькие, чтобы улитки не вылетели.

Штырь

Если у вас нет крышки, сложите марлю или марлю в двойной слой, а затем вырежьте подходящую форму, чтобы закрыть верхнюю часть контейнера. Отложите пока крышку или крышку.

2. Насыпьте на дно бака неглубокий слой гравия для дренажа. Сверху на гравий положите полторы дюйма почвы или почвы, покрытой другим субстратом, таким как мох спагхум, кокосовое волокно или торф.

3. Добавьте приют для ваших новых питомцев. Хорошо подойдет небольшой пластиковый горшок, поставленный на бок и наполовину закопанный в землю. Вы также можете сделать миниатюрный навес, прислонив кусок коры к стенке контейнера. Улитки любят такое убежище.

Штырь

4. Если хотите, засыпьте в землю небольшие растения, например тимьян и мох. Добавьте кусочки коры и небольшие засохшие листья. Поливайте растения и почву, пока почва не станет влажной, но не насквозь мокрой. По сути, теперь у вас есть небольшой террариум, который почти готов для новых обитателей.

Переместите улиток в их новый дом

Если у вас еще нет улиток, сейчас самое время их найти. Летом много садовых улиток. Вы часто будете видеть их на нижней стороне листьев или переходить лужайку после дождя.

Осторожно возьмите каждую улитку за раковину и поместите в террариум. Большая банка каменщика вмещает двух улиток; небольшой резервуар, подобный показанному здесь, который имеет длину около шести дюймов, глубину четыре дюйма и высоту пяти дюймов, достаточно большой, чтобы вместить до четырех улиток.

Добавьте продовольствие

Добавьте еды для улиток. Предложите как можно больше разнообразия. Им нравится много фруктов, включая яблоко, ежевику, киви, персик, грушу, сливу, малину и клубнику. Также предлагайте овощи, такие как огурец, помидор, морковь, разрезанную пополам, салат, капусту, капусту или листья одуванчика.

Понаблюдайте за улитками на улице и посмотрите, какие еще листья они любят есть; скорее всего, вашим домашним улиткам понравится такой же обед.

Штырь

Небольшие кусочки влажного или сухого корма для кошек, собак или черепах также могут стать хорошим кормом для улиток.

Улиткам для создания раковин необходим источник кальция и минералов, поэтому положите в аквариум кусочек яичной скорлупы или натурального мела. Также могут быть предложены каракатицы из зоомагазина.

Не забудьте закрыть крышкой домика для улиток после добавления еды. Если вы используете марлю или марлю, свяжите ее или закрепите резинкой. Вы же не хотите, чтобы улитки забегали в ваш дом и причиняли себе вред или пугали других.

Уход за улитками Штырь

Меняйте продукты каждый день, удаляя несъеденные листья и заменяя их свежими продуктами.Каждые несколько дней протирайте губкой стеклянные стены террариума. Если почва высыхает, наполните чистую бутылку с пульверизатором водой и опрыскайте внутреннюю часть аквариума (и улиток) водой, пока почва не станет влажной, но не слишком влажной.

Раз в неделю вынимайте все из резервуара, промойте и ополосните его, затем нанесите новый слой субстрата. Вместо того, чтобы сажать новые растения, попробуйте положить грядку из листьев одуванчика поверх почвы. Увядшие листья одуванчика служат детской площадкой и тарелкой для еды.Через день или два, когда пришло время убираться, просто удалите одуванчики и остатки пищи, лежащие на них.

Не забывайте мыть руки после контакта с улитками или после чистки их террариума.

Интересные факты об улитках Штырь

Аборигенные улитки могут жить до 15 лет. В садовых улитках хорошо то, что если вы по какой-либо причине больше не можете заботиться о них, вы можете просто выпустить их обратно в дикую природу.

Каждый вид улиток имеет рисунок раковины, общий для всех его представителей.

Улитки, обитающие в холодных регионах, накапливают в крови природный антифриз, предотвращающий замерзание.

Улитки не переносят резких перепадов температуры, но их тела хорошо приспосабливаются к постепенным изменениям климата.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*
