Контроллер управления вытяжным вентилятором с WiFi / Хабр

Почти два года прошло с изготовления контроллера управления влажностью для ванной комнаты. Все это время контроллер служил верой правдой без глюков и зависаний, как и положено хорошему устройству и даже обзавелся с легкой руки моей супруги гламурным корпусом ручной работы.

Но технический прогресс неумолимо бежит вперед и новые веяния опять не давали мне покоя. Давно вынашивал идею реализации концепции умного дома на WiFi модулях ESP8266. Некоторое время экспериментировал с этими модулями и теперь решил свой «умный дом» на них перевезти.

Основной целью проекта поставил реализацию новых возможностей, которые в дальнейшем буду применять в других устройствах.
Итак, что мне даст модернизация контроллера вентилятора на ESP8266?

Новые возможности

  • Просмотр всех показателей по WiFi с компьютера/планшета/телефона.
  • Обработка дополнительных параметров — время наработки вентилятора и время горения лампы в ванной комнате.
  • Управление вентилятором по WiFi с компьютера/планшета/телефона.
  • Настройка работы контроллера по WiFi с сохранением значений в энергонезависимую память.
  • Периодическая запись значений всех показателей на сервер в интернете.
  • Ну и, раз все равно есть интернет, отображение времени с синхронизацией по NTP протоколу.
Все эти функции дают возможность анализа работы контроллера и, в дальнейшем, оптимизации параметров управляющего алгоритма. Ну и данный контроллер войдет в общую систему умного дома с мониторингом параметров среды ванной комнаты.

Схема не сильно изменилась от предыдущей версии:

  • Atmega328 заменена на ESP8266
  • Семисегментный индикатор заменен готовый модуль дисплея на TN1637
  • Симистор с оптопарой заменены твердотельным реле (то же самое, но в корпусе).
Все главные отличия в программе контроллера.

Перечень компонентов

  • Модуль ESP8266 ESP07 с платой адаптером ~ $2. 3
  • Четырехразрядный семисегментный дисплей на микросхеме TM1637 с I2C подключением ~ $1
  • Твердотельное реле OMRON G3MB-202P ~ $1
  • Блок питания 220В/3.3В 600мА ~ $2.2
  • Датчик температуры и влажности (точность низкая, но для моих задач достаточная) DHT11 ~ $0.7
  • Приборный пластиковый корпус 110х73х34 ~ $1
  • Фоторезистор, просто резисторы, макетка и провода
Итого около $9
Все детали кроме корпуса и блока питания куплена на aliexpress.com. Корпуса и БП по адекватным ценам заказываю с taobao.com

Сборка контроллера
Этот контроллер — прототип для будущих устройств на ESP8266, поэтому монтаж сделал на макетной плате.

Светофильтр под индикатор изготавливаю из папки-уголка для бумаг, купленной в магазине канцтоваров. Прозрачное окно для фоторезистора — защитная пленочка оставшаяся от какого-то телефона (заказывал когда-то с запасом, теперь валяются)

А это мой старый контроллер, проработавший в ванной два года

При отладке обнаружился технологический дефект — фотодиод за окошечком в корпусе получал слишком мало света и без усилителя не срабатывал при зажигании лампы в ванной комнате, пришлось его вывести наружу в сторону лампы

Теперь расскажу об особенностях программы, алгоритмах управления и настройках этого контроллера.

ESP8266, в отличие от Atmega328, на которой была реализована предыдущая версия, имеет гораздо больше памяти (ОЗУ, ПЗУ. EEPROM), что позволило вкупе со встроенным WiFi реализовать функции встроенного WEB-сервера, не экономя память для текстовых строк.

А вот с GPIO у ESP8266 довольно плоховато, поэтому, такая роскошь, как управления семисегментным индикатором напрямую ему не доступна. Поэтому и выбран индикатор на микросхеме TM1637, требующий для подключения всего два вывода.

Среда разработки
Я достаточно наигрался с различными прошивками ESP8266 позволяющими писать программы на встроенных интерпретаторах LUA, JC и вообще программировать через WEB. Пробовал писать на одном SDK. Остановился на компромиссном варианте — программировании в Arduino IDE.
Довольно простая установка, программирования и огромное количество готовых библиотек, которые, в большинстве своем, работают на ESP-шке. Эта среда позволила использовать много старого кода, обеспечивающего основную логику работы контроллера управления вентилятором сохранилось с предыдущей версии.

В основном интересно было перенести хорошо зарекомендовавший себя алгоритм, реализующий конечный детерменированный автомат состояний, описанный в таблице переходов состояний:


Подошли без проблем и ардуиновские библиотеки DHT для работы с датчиками влажности/температуры от Adafruit и для работы с индикатором на TM1637 DigitalTube.

Подробности использования Arduino IDE для программирования ESP8266 хорошо описаны в этой статье

Реализация новых функций
Очень неудобно делать WiFi контроллеры, в которых зашиваются параметры подключения к сети. Представляете, во что выльется смена имени точки доступа или пароля при наличии десятка таких контроллеров дома?

Поэтому в данном программе реализованы функции сохранения параметров подключения в энергонезависимую память EEPROM и настройка их по сети. Структура для сохранения параметров, а также чтение и запись ее реализованы в файлах WC_EEPROM.h и WC_EEPROM.cpp моего проекта. Верификация чтения и записи производится при помощи вычисления контрольной суммы конфигурации и сравнения ее с записанной в EEPROM.

Кроме конфигурации сети в память сохраняются также все таймауты и прочие параметры алгоритма управления вентилятора, что позволяет оптимизировать и настраивать данный контроллер прямо «по воздуху».

Отображение режимов работы, настройка конфигураций контроллера, а также непосредственное управление вентилятором реализовано при помощи встроенного WEB-сервера (фалы WC_HTTP.h и WC_НTTP.cpp)

Алгоритм настройки точки доступа следующий:

Если ESP-шка не смогла подключиться к прописанной в конфигурации EEPROM точке доступа, то она поднимает свою точку доступа и по адресу 192.168.4.1, позволяет сконфигурировать.
Ну а если подключилась, то работает в штатном режиме.
Главная страница WEB-сервера показывает основные параметры контроллера и позволяет вручную включить/выключить контроллер (аналог нажатия кнопки ручного управления)

Здесь же можно перейти на страницу сетевых настроек


и страницу настроек алгоритма работы контроллера

С этих двух страничек можно выполнить перезагрузку контроллера и сброс всех настроек «по умолчанию».

«Наводить красоту» на интерфейс я еще планирую в будущем, когда концепция умного дома на WiFi более менее устаканится у меня в голове.

Еще одна функция, реализованная в этой программе — часы реального времени, синхронизирующиеся по NTP протоколу в интернете. (Файлы WC_NTP.h и WC_NTP.cpp)

Описание основного алгоритма описывать не буду, логика работы себя хорошо зарекомендовала и осталось прежней, почитать про нее можно в предыдущей статье. Основные изменения коснулись дисплея. Хочу обратить внимания на одну «фичу» — функцию DisplaySpecialChar(), которая позволяет по битовой маске вывести любой символ, который можно придумать для отображения на семисегментном индикаторе. Я придумал вот такой символ «процентов» в отображении влажности


и символ «градусов» при отображении температуры

Биты в битовой маске соответствуют сегментам индикатора.

Ну и последняя из новых функций — сохранение параметров на сервер в интернете для отображения и последующего анализа. Сохраняются значения влажности, температуры, аналогового порта с фоторезистором для подстройки порога срабатывания освещения, время работы вентилятора, время горения света и UPTIME-время работы контроллера от последней перезагрузки.

Запись на сервер происходит в двух режимах. С большей периодичностью записываются параметры, когда в ванной «что-то происходит», в это время либо горит свет, либо работает вентилятор. Все таймауты настраиваются через WEB-интерфейс.

Сохраняются данные на мой сервер в интернете. Адрес сервера можно настроить, а вот формат записи пока зашит в программу. Опять до лучших времен устаканивании концепции ))). Сейчас параметры сохраняются простейших PHP-скриптом в таблицу с простейшей структурой.


Довольно просто перенастроить сохранения параметров на тот же «народный мониторинг». Лично меня это сервер не устраивает ограничениями в периодичности сохранения данных и глубине архива.

Оптимизация настроек контроллера
После «опытной эксплуатации» можно определить, правильно ли установлены пороги срабатывания освещения и влажности, а также таймауты различных событий. В прошлой реализации я установил время срабатывания 20 минут, сидя в ванной с секундомером. Понаблюдав за графиком параметров во время нескольких принятий душа я увидел следующее:

  • Влажность в зимнее время меняется на 35-40%
  • Время нормализации влажности при естественной вентиляции 20-25 минут
  • Время нормализации влажности с работающим вентилятором 10-12 мин
  • Вентилятор повышает эффективность проветривания вдвое
Исходя из этого можно смело снизить время работы вентилятора до 12 мин, тем самым продлив время его службы и чуточку сэкономив электроэнергию. Подобный анализ можно провести для других времен года, когда влажность в квартире совсем другая.

Теперь, после проведения анализа можно увеличить период записи параметров на сервер.

Выводы
  • Контроллер на ESP8266 работает стабильно, функции свои выполняет.
  • Функциональность его расширилась, теперь им легко управлять и он нормально интегрируется в систему Умного дома
  • Некоторые вещи требуют доработки, например, WEB-интерфейс, авторизация доступа, серверная часть и некоторые неточности в расчете времени работы вентилятора и света. Может быть выявятся и другие хотелки по улучшению.
  • Пилотный проект по Умному дому на WiFi можно признать успешным 😉
Скетч можно скачать здесь. Буду очень признателен, если сообщите о найденных ошибках.

Скетч контроллера вентилятора на WiFi

Затраченное на проект время — два выходных дня

P.S. Сразу отвечаю на вопрос, зачем так сложно? Можно посадить параллельно выключателю или на таймер?
— Да можно. Но включение по таймеру и свету меня не устроили. К тому же это хобби, реализация некоторых идей, который применяются в других проектах.

Хаброхранилище опять глючило, поэтому картинки с моего блога. Там же можно посмотреть про мои наработки по умному дому

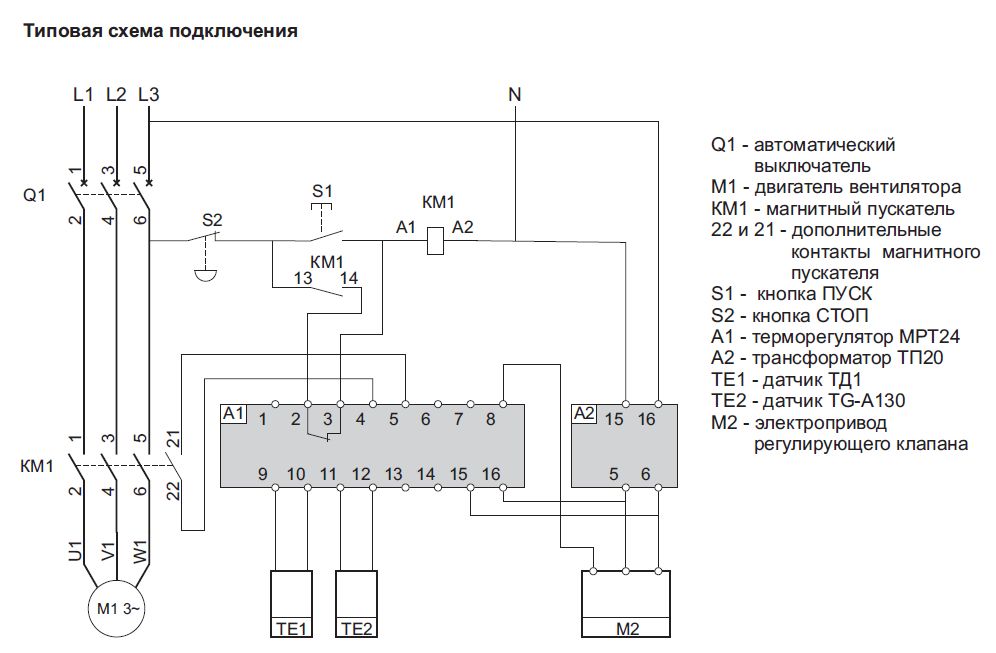

Шкаф управления приточными и вытяжными вентиляторами

Производство и сборка НКУ в Минске. Купить или заказать щиты электрические, шкафы электротехнические, распределительное устройство, распределительный щит или ящик управления можно у наших специалистов по телефонам указанным в разделе «Контакты».

Работаем только с юридическими лицами и по безналичному расчету
  • Главная
  • Электрощитовое оборудование
  • Шкаф управления приточными и вытяжными вентиляторами серии ШУ-Е

Шкафы управления серии ШУ-Е предназначены для управления приточными и вытяжными вентиляционными установками без подогрева воздуха.

Технические показатели, особенности ШУ-Е
Количество контуров управленияот 1 до 4 в зависимости от количества вентиляторов
Управление вентиляторамипассивное управление
активное управление (контроллер РТМ-03А)
Основные функциональные возможности
Шкафы с пассивным управлениемУправление работой от 1 до 4 вентиляторов
режимы работы:
  • местное;
  • дистанционное;
  • от пульта дистанционного управления;
отключение от питающей сети
индикация наличия напряжения сети на вводе в шкаф
прямое управление вентилятором(контактор) или управление частотным преобразователем
защита вентилятора тепловым реле при прямом управлении
защита цепей питания частотного преобразователя автоматическим выключателем
индикация работы вентилятора
индикация аварии вентилятора
отключение при пожаре
Шкафы с активным управлениемуправление работой от 1 до 4 вентиляторов
управление воздушной заслонкой каждого вентилятора
режим работы:
