Установка алюминиевых радиаторов отопления своими руками: Установка радиаторов отопления в квартире своими руками: нормы, СНиПы и схемы

Содержание

Как выполняется сборка алюминиевых радиаторов отопления – особенности сборки и подключения батарей своими руками

Содержание:

  • 1 Особенности радиаторов для бокового подключения
  • 2 Требования и разметка
  • 3 Как нужно размещать биметаллическое устройство
  • 4 Общие правила установки радиаторов
  • 5 Материалы и арматура для монтажа
    • 5.1 Кронштейны
    • 5.2 Кран Маевского для спуска воздуха
    • 5.3 Заглушка
    • 5.4 Запорная арматура
    • 5.5 Инструменты и сопутствующие материалы

Особенности радиаторов для бокового подключения

Есть понятие «обвязка секционного радиаторов». Это комплект для выполнения бокового подключения радиатора, чтобы адаптировать последний к отопительной системе. Кроме самого радиатора сюда входят переходники, заглушки, ручные отводчики воздуха с пластиковыми ключами, переходники. Кроме этого, в наборе имеются запорная либо регулирующая арматура.

Как правило, в комплекте поставки содержатся прокладки из паранита или силикона, так что дополнительные средства для герметизирования вам не потребуются.

При установке секционного радиатора имеется одна особенность. Перед тем, как накрутить футорку, следует удостовериться, что на резьбе нанесен тонкий слой краски, или его нет совсем. Излишки краски можно зачистить наждачной бумагой, но многие предпочитают подмотку из льна.

Секционный радиатор

Панельные радиаторы из стального материала в дополнительном монтажном комплекте не нуждаются. Все необходимое на них уже установлено, остается только вкрутить краны и подсоединить трубы.

Некоторые ошибочно полагают, что на такой радиатор вообще ничего не устанавливается. А если придется выполнить его демонтаж? Чтобы не сливать воду из системы, достаточно трубы подачи и обратки обеспечить шаровыми кранами. Это позволит всей системе сохранять работоспособность во время ремонта.

Как правило, для обвязки радиатора опытный мастер использует следующую арматуру:

  • пару шаровых кранов – с их помощью отопительный прибор полностью перекрывается от всей системы;
  • дроссель с шаровым краном – кроме остановки помогает осуществлять ручную регулировку тепловой отдачи;
  • пару дросселей – с их помощью выполняется базовая балансировка двухтрубной системы отопления и последующая настройка тепловой передачи;
  • термоголовка с дросселем – позволяет регулировать температурный режим в помещении автоматически.

Есть еще важная особенность – перед запорным или дроссельным устройством устанавливают байпас, который позволяет выполнять регулировку только на конкретном радиаторе.

Какой бы тип радиатора вы не выбрали, какую бы схему для его подключения не использовали, необходимо выполнить расчеты и осуществить монтаж правильно. Для каждого конкретного случая более оптимально подойдет та или иная система. Если дома отличаются большой площадью, рекомендуется воспользоваться советами специалистов, которые окажут помощь в составлении проекта.

Если помещение маленькое, то подобрать отопительную систему и осуществить монтажные работы возможно собственными силами. Необходимо только учесть все особенности жилья, изучить правила установки радиаторов, разобраться в целесообразности применения конкретной системы.

Во время выполнения монтажных работ не следует забывать, что типы материалов для труб и радиаторов должны быть одинаковыми. Пластиковая труба, соединенная с чугунной батареей, доставит вам немало хлопот.

От правильного выбора варианта подключения радиаторов напрямую зависит эффект работы всей отопительной системы. При оптимальном варианте тепловые потери минимизируются. Это создает возможность для получения максимального эффекта с минимальным расходованием топливных ресурсов.

Монтажные работы можно провести своими силами. Только необходимо все предусмотреть, чтобы холодная система не нарушила комфорт вашего уютного жилья.

Требования и разметка

С вопросом замены либо установки радиаторов может столкнуться практический каждый владелец городской квартиры или же частного дома. Подобные работы можно поручить профессионалам, а также выполнить их самостоятельно.

В любом случае выполнению монтажа радиатора будет предшествовать покупка изделия и выбор способа его расположения, от которого будет зависеть тип необходимого крепежного элемента. В качестве такой детали в большинстве случаев используются кронштейны, позволяющие закрепить обогревательную конструкцию в нужном месте. Они представляют собой фиксаторы, выполненные из различных материалов, крепление которых происходит к стене, либо же они выступают в роли деталей, обеспечивающих напольное расположение отопительного устройства.

Для выполнения монтажных работ любого рода существует перечень правил, и монтаж радиаторов не стал исключением. Технический паспорт каждого фиксатора, изготовленного по ГОСТ, содержит инструкцию и рекомендации относительно эксплуатации кронштейна.

Следует выделить основные нормы:

  • Вешать настенный радиатор отопления необходимо, учитывая, что центральная осевая вертикаль окна будет совпадать с центром конструкции. Максимальный уровень отклонения от значения может составлять 20 мм.
  • Исходя из имеющихся норм, горизонтальный размер радиатора должен быть равен 50-75% от габаритов окна. Подобная информация носит рекомендательный характер, однако крепление маленького прибора будет способствовать небольшой теплоотдаче.
  • Минимальное расстояние от пола до отопительного радиатора должно составлять 60 мм. Имеется в виду промежуток между финишным покрытием и нижней кромкой радиатора.

Рекомендуется оставлять зазор между стеной и батареей равный 30-50 мм.
Расстояние от подоконника до радиатора не должно быть менее 50 мм.
Основополагающим фактором при монтаже является число фиксаторов, используемых для установки

Их подсчет необходимо осуществлять, принимая во внимание количество секций устройства. Для 8-ми секционного агрегата стоит приобрести 2 кронштейна для установки вверху, и один расположить внизу

Увеличивая число секций, следует увеличивать количество крепежных деталей.
Выполняя монтаж напольных отопительных устройств, следует придерживаться следующих расчетов: для 6-ти секционного устройства нужны две точки опоры, при добавлении секций увеличивается количество креплений.

Чтобы повесить или установить радиатор без ошибок, нужно выполнить предварительную разметку мест будущего расположения крепежных элементов для устройства. С ориентиром на середину оконного проема на стене чертится вертикальная линия.

Далее можно прибегнуть к двум вариантам выполнения работ:

  • Если имеется нижняя разводка, то рисуется горизонтальная линия, которая будет соответствовать верхнему краю устройства.
  • В случае установки устройства с боковым подключением труб чертится горизонтальная полоса от верхней подающей трубы.

Как нужно размещать биметаллическое устройство

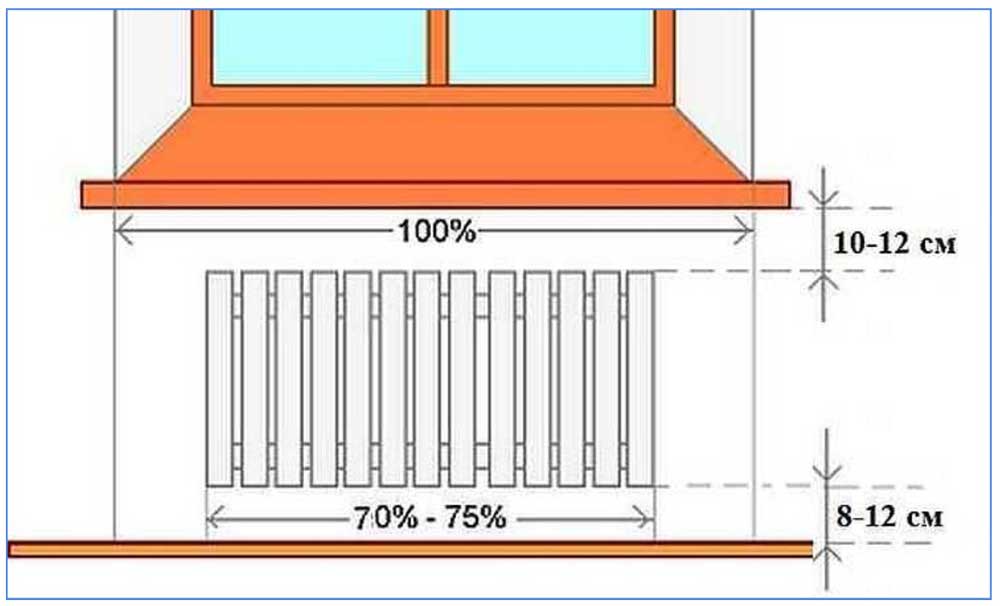

Чтобы потери тепла были минимальными, устройство должно находиться:

  1. В 8-12 см от пола. Будет меньше – возникнут сложности с уборкой, а также будет сильно нагреваться пол. Если будет слишком высоко, то возле пола будут формироваться зоны с холодным воздухом.
  2. В 10-12 см от подоконника. Если это расстояние уменьшить, то ухудшится конвекция. Это обернется падением тепловой мощности биметаллического радиатора.
  3. В 3-5 см от стены или размещенного на ней теплоотражающего щита. Меньшее расстояние ухудшит конвекцию. Также оно станет причиной накопления пыли на стене.
  4. По центру оконного проема. Центр радиатора и центр окна должны находиться на одной линии. Отклонение   может быть, если не превышает 20 мм.

Также важна длина батареи. Она должна быть больше 70-75% ширины проема окна. Благодаря этому нагретый воздух, который будет подниматься от радиатора, сможет создать необходимую для остановки холодного воздуха тепловую завесу. Если длина радиатора будет составлять 50% ширины оконного проема, то в помещение кроме теплового воздуха будет поступать и холодный. Это будет создавать холодные зоны в отдельных частях помещения.

Чтобы не ошибиться, всегда нужно читать рекомендации компании, выпустившей отопительное устройство. В них точно указано, как установить биметаллический радиатор правильно.

Общие правила установки радиаторов

К стене батарея крепится специальными кронштейнами. Может быть установлена открытым образом, что наиболее оптимально, утоплена в нишу или закрыта декоративными элементами отделки. Принимая решение, как правильно установить алюминиевый радиатор отопления нужно учитывать, что при закрывании источника тепла возможна потеря до 30% мощности. Сделав такой выбор лучше удлинить отапливающие приборы за счет дополнительных секций.

При любом методе подключения будут задействованы три из четырех отверстий радиатора. Неиспользуемый канал закройте заглушкой.

Две точки соединения с системой будут работать как вход и выход. На третью, обязательно верхнюю, нужно подсоединить кран Маевского, через который производится удаление воздуха после заполнения системы теплоносителем.

Согласно расчетным нормам, устанавливающим, как правильно определить место подключения алюминиевого радиатора отопления необходимо выдержать следующие размеры:

  • Между верхней частью батареи и подоконником должно быть свободное пространство не менее 10 см. Если расстояние сделать меньше поднимающийся теплый воздух будет нагревать подоконник, а не отапливать помещение.
  • Зазор между полом и отопителем не должен превышать 12 см. С увеличением этого интервала ухудшается обогрев нижней части комнаты.
  • Отступить от стены нужно на дистанцию, превышающую 2 см. При меньшем расстоянии невозможен свободный восходящий поток теплых масс воздуха за секциями, в результате тепловая энергия уйдет в стену.

Часто люди, не задумываясь о том, где и как правильно подключить радиатор отопления в квартире или ином помещении снижают КПД этого устройства. При этом потери составят немалую часть драгоценного тепла.

  • Установка под выступающим из стены на 3 — 5 см элементом — порядка 4%.
  • Размещение в открытой нише — до 7%.
  • Частично закрывая решеткой — до 15%.
  • Устанавливая решетку на всю площадь нагреваемых деталей — до 30%.

Для бокового и диагонального подключения вход лучше устроить через верхний канал. При подаче теплоносителя снизу до 15% снижается эффективность работы отопления.

Верхняя плоскость батареи должна находиться в горизонтальном положении.

Стараясь соблюдать условия того, как наиболее правильно и удобно подключить радиаторы отопления не забудьте применить кран подачи, имеющий на рукоятке регулировки цифровую или точечную шкалу. Наличие этой опции позволит без труда устанавливать количество поступающей жидкости.

Собирая соединения подающих и отводящих теплоноситель трубопроводов с отводами на радиатор и в точках подключения отапливающих комплектов следует применять краны, позволяющие отсоединить батарею от системы при необходимости ее ремонта или замены. Такой механизм называется «американка».

Прокладка труб, соединяющих радиатор с системой производится после установки секций.

Выбирая, как правильно подключить радиаторы отопления рассмотрим каждое сочетание вида системы и способа подключения отопителей.

Материалы и арматура для монтажа

Для установки радиаторов отопления своими руками потребуются:

  • специальные кронштейны;
  • запорная арматура;
  • кран Маевского;
  • заглушка;
  • уплотняющие материалы, дюбели.

Кронштейны

Часто они уже включены в комплектацию радиатора. Если же их нет, можно приобрести в магазине крепеж подходящей длины, диаметра и профиля. При подборе учитывают тип стены (при настенном креплении), нагрузку, форму коллектора, глубину радиатора.

Виды кронштейнов:

  • анкерные с погружением в основание;
  • накладные.

Для бетонных или кирпичных стен используют короткие анкерные кронштейны длиной до 20 см, для газобетона или керамоблока нужны более длинные — до 30 см. Накладные крепления применимы ко всем стенам, в том числе деревянным или гипсокартонным.

Разновидности настенных и напольных кронштейнов

Некоторые изготовители производят регулируемые по длине кронштейны. Это универсальный вариант, который можно купить, не боясь, что не угадаете с размером.

Кран Маевского для спуска воздуха

В любом теплоносителе присутствует воздух в растворенном виде. При прохождении по трубам он накапливается в тех местах, где скорость движения или давление ниже, чем в основном русле. Образуются воздушные пробки, препятствующие нормальной работе системы отопления. Там, где есть контакт воды с алюминием, к воздуху примешивается водород, что представляет опасность взрыва.

Устанавливаем кран Маевского

Для своевременного удаления газовых пузырей в систему встраивается кран Маевского. Это игольчатый клапан, который может работать в ручном или автоматическом режиме. Для спуска газа рукоятку крана поворачивают до появления шипения, закрывают после выделения из клапана жидкости.

Фото воздухоотводчика

Установить наличие воздушных пробок можно простым ощупыванием батареи. Если она греет неравномерно и есть холодные участки, требуется сбросить воздух с помощью воздухоотводчика.

Заглушка

Используется для перекрытия движения теплоносителя в тупиковом отверстии радиатора. В зависимости от направления резьбы может быть левой или правой. Чтобы деталь не выделялась на общем фоне, ее изготавливают окрашенной в цвет радиатора.

Установка заглушки в зависимости от способа подключения

Контур заглушки обматывают герметизирующими материалами. При установке для большего уплотнения подкручивают ключом.

Запорная арматура

Служит для размыкания системы отопления при прекращении эксплуатации какой-либо ее части, а также регулировки температуры радиатора. Запорная арматура представлена кранами различной конструкции:

  • шаровые — используются только в положении вкл.-выкл.;
  • штоковые — более технологичные, могут изменять расход воды для регулирования температуры;
  • обратные клапаны — препятствуют оттоку теплоносителя из определенного участка системы.

Запорная арматура увеличивает безопасность работы отопительной системы, а при возможности регулировки — снижает общие энергозатраты на поддержание комфортной температуры.

Инструменты и сопутствующие материалы

Для самостоятельной установки радиаторов понадобятся:

  • дрель или перфоратор;
  • уровень;
  • карандаш;
  • подмотка для труб;
  • дюбели;
  • разводные ключи с насадками для монтажа фитингов;
  • ниппели с прокладками, если нужно нарастить число секций.

В качестве подмотки можно использовать ФУМ-ленту, сантехническую или льняную нить.
