Установка батарей (радиаторов) отопления в частном доме своими руками: чугунные, алюминиевые, биметаллические, стальные

Теплый дом – это то, без чего невозможно обойтись ни одному человеку. На сегодняшний день самым эффективным традиционным способом обеспечения тепла в частном доме является установка системы отопления и батарей. Когда речь идет о частном доме, то можно попробовать сделать все своими руками, предварительно ознакомившись с необходимой информацией, касающейся установки.

Учитывая то, что радиаторы сегодня  представлены в огромном разнообразии, установка батарей отопления в частном доме начинается с его выбора. Идеальной системы отопления не бывает — каждый тип радиатора имеет свои плюсы и минусы, при этом выбирать следует именно тот вариант, чьи недостатки позволят системе функционировать максимально эффективно.

Чугунные

Фото 1 Схема чугунной батареи

Основное  преимущество, которым обладают такие радиаторы – это прочность и продолжительный период службы, эксплуатировать их можно до 50 лет.

Также данный металл без ущерба выдерживает агрессивные условия, в том числе, теплоноситель с различными примесями.

Учитывая то, что основное качество системы отопления заключается в ее теплопроводности, помните, что у чугуна она минимальная. Даже если температура воды невысокая, батарея продолжительное время будет оставаться теплой.

Среди минусов чугуна нужно отметить вес батареи и отсутствие эстетики.

Алюминиевые

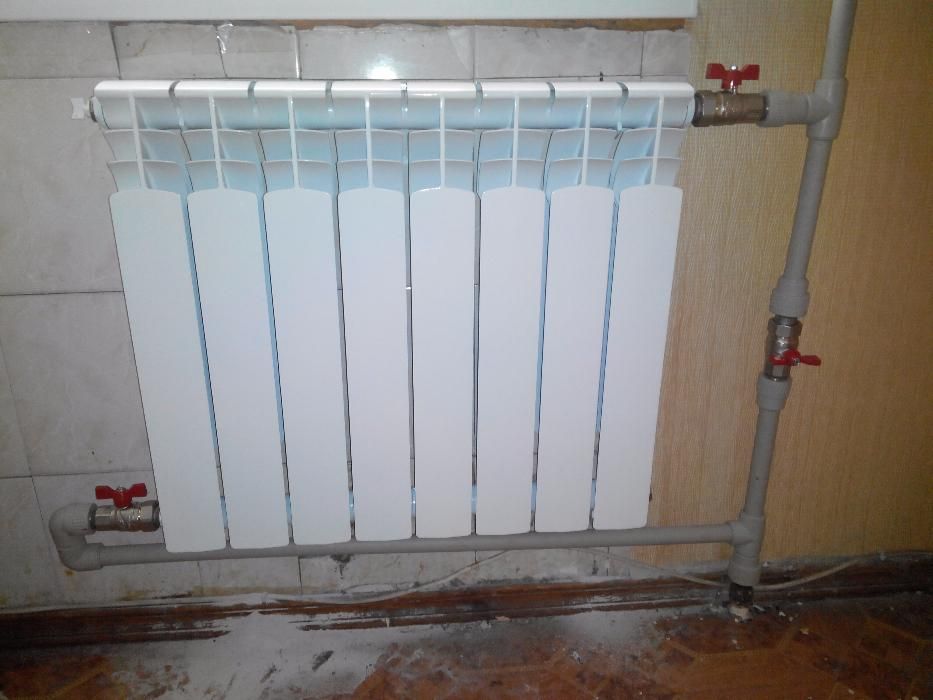

Фото 2 Алюминиевые радиаторы

Такие батареи отличаются легким весом, внешним оформлением, высокими показателями мощности, составляющими примерно 190 Вт. Для квартир в многоэтажках они явно не подходят из-за невысокого качества теплоносителя, ведь алюминий из-за постоянного воздействия с грязной водой быстро окисляется, тогда как для частного дома подобный радиатор– оптимальный вариант благодаря высокой теплопроводности и низкой инерционности.

При монтаже алюминиевых радиаторов, помните, что применять латунные или медные фитинги не рекомендуется, так как это приводит к коррозии.

Биметаллические

Фото 3 Биметаллические батареи

Данный тип радиаторов наиболее надежен. В числе основных плюсов можно выделить следующее:

• устойчивость к резким перепадам давления в системе.
• высокая  теплоотдача.
• стойкость к механическим повреждениям.

Стальные

Фото 4 Стальной радиатор

Это новые  батареи для отопления, которые пока используются  достаточно редко, они не успели завоевать большую популярность, но все же иногда встречаются. Площадь теплоотдачи высока, размер и вес небольшой, максимальная устойчивость к ржавчине, при условии, что они всегда будут заполнены.

На стальных радиаторах на обратке и подающем трубопроводе необходим монтаж запорной арматуры.

Какие установить батареи  отопления в частном доме можно решить, исходя из площади строения и его особенностей.

Видео и полезные советы

Выбрав радиатор, следует приступать к такому этапу, как установка батарей отопления в частном доме, видео которой можно посмотреть ниже, а прямо сейчас – прочитать полезные советы.

Начальный этап – расчет мощности батареи. Чтобы отопить 1 кубометр комнаты в современном доме, возведенном с соблюдением строительных норм и правил, понадобится 20 Вт.

В случае, когда в доме старые окна, без стеклопакетов, прибавьте к вышесказанному показателю еще 15%.

Рассчитайте объем дома, умножьте цифру на вышеописанный показатель, затем полученную цифру разделите на мощность секции. Полученная цифра и будет количеством секций.

Видео 1 Установка батарей (радиаторов) отопления в частном доме своими руками

Инструмент для монтажа

Чтобы сделать все своими руками, следует запастись такими инструментами:

• строительный уровень;
• дрель;
• шуруповерт и рулетка;
• ключ для закручивания патрубков и карандаш;
• ключ для установки секций;
• байпас – при монтаже радиаторов в однотрубное отопление;
• запорные вентили.

Инструкция по установке

Первое, что требуется сделать – это перекрыть систему отопления, слить воду, вплоть до использования насоса. Далее фиксируете радиатор на опоры и, применяя уровень, проверяете, насколько точно это было сделано, после чего выполняете следующий порядок действий:

• убираете  из прибора все заглушки.
• если у вас используется однотрубный контур, значит, нужно подключить байпас с вентилем. При условии, что контур двухтрубный, соединение осуществляется только при помощи сгона, к нему также фиксируется вентиль.
• подключаете конструкцию к системе при помощи сгонов с резьбой, для герметизации стыков используете специальные уплотнители, в идеале – сварку.

В правилах монтажа радиаторов предусмотрен такой процесс, как опрессовка, для которой желательно пригласить профессионального мастера, имеющего соответствующее оборудование.

В процессе установки помните, что расстояние от радиатора до различных объектов должно быть соблюдено таким образом:

• от стены – 5 сантиметров и более.
• от пола – не менее 10 сантиметров.
• от низа подоконника до верхней части батареи – 5-10 см.

Ну, вот в принципе, и все тонкости монтажа радиаторов. Если у вас возникнут какие-либо вопросы, можете посмотреть, как осуществляется установка батарей отопления в частном доме на видео, где показано все более подробно, или задать вопрос специалисту в комментариях к статье.

Установка алюминиевых радиаторов своими руками

Мультипекарь Redmond RMB-611

2172 ₽ Подробнее

Мультипекарь Redmond RMB-611

2172 ₽ Подробнее

Утюги Redmond

Алюминиевые радиаторы на сегодняшний день являются самыми эффективными и универсальными отопительными приборами. Самое главное достоинство таких радиаторов заключается в том, что они обладают наилучшим соотношением цены и тепловой эффективности.

Схема подключения радиаторов отопления.

Современные алюминиевые радиаторы отличным образом адаптированы для того, чтобы эффективно использовать их в современных условиях отопления.

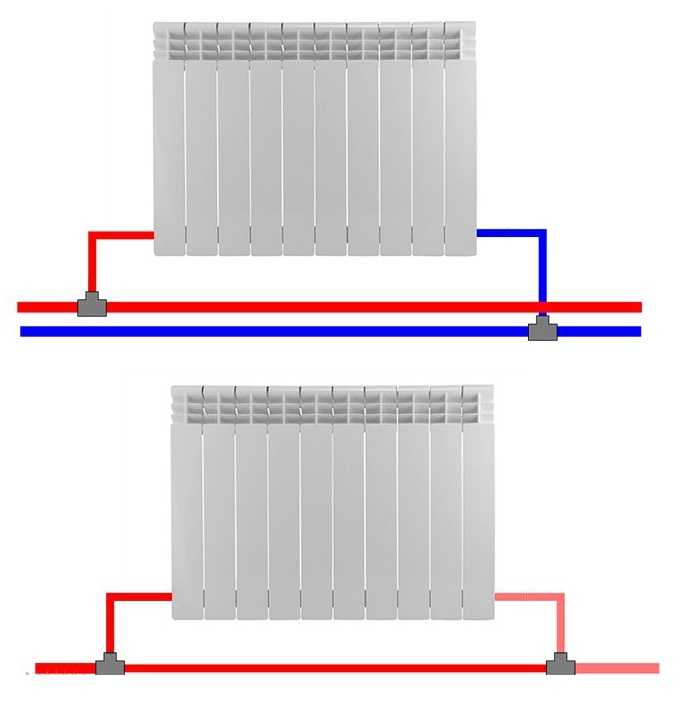

Варианты присоединения алюминиевых радиаторов отопления.

Если при этом осуществляется их грамотная установка, то такое оборудование может безотказно функционировать на протяжении нескольких десятилетий. Батарея, сделанная из алюминия, отличается высокими техническими характеристиками, если она установлена в доме, то можно не сомневаться, что отопление всегда будет качественным.

Для того чтобы осуществить этот процесс, понадобятся следующие инструменты:

• разводной ключ;
• строительный уровень;
• пассатижи;
• радиаторный ключ для ниппеля.

Монтаж алюминиевых радиаторов

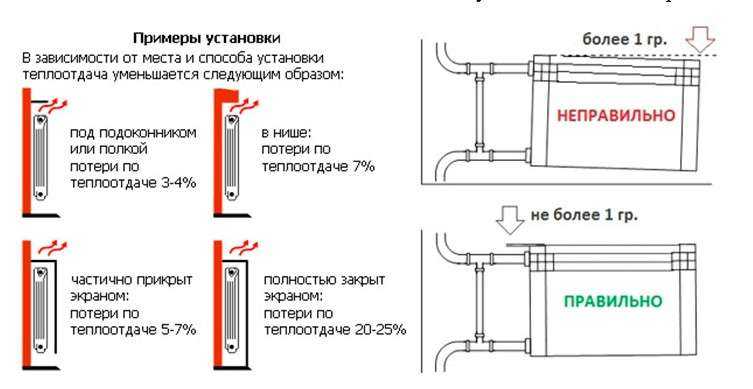

Теплоотдача аллюминиевых радиаторов в зависимости от способа установки.

Такое оборудование отличается тем, что качество отопления при его установке осуществляется на самом высоком уровне. Достаточно отметить, что наиболее известные производители такого оборудования гарантируют время эксплуатации на срок до 10 лет, в большинстве случаев это подкрепляется страховкой. Примечательно то, что монтаж батарей отопления можно сделать своими руками, не обязательно пользоваться услугами специалистов, а значит можно существенно сэкономить.

Когда осуществляется монтаж алюминиевых батарей отопления, то нужно учитывать, что алюминиевые радиаторы устанавливаются в одно- и двухтрубной системе отопления с вертикальными и горизонтальными трубопроводами, которые объединяют отопительные приборы. Они используются в отопительной системе, которая может быть с принудительной или естественной циркуляцией. На современном рынке 2 вида секционных радиаторов из алюминия.

Конструкция аллюминиевых радиаторов.

Наибольшей популярностью пользуется усиленный алюминиевый радиатор, рабочее давление которого превышает 16 атм. Установка такого оборудования не отличается сложностью, это оборудование примечательно тем, что оно в основном предназначено для задействования в центральной системе отопления высотных зданий. Что касается автономной системы отопления в частном доме или коттедже, то такой монтаж батарей является нецелесообразным, так как стоимость данного оборудования является довольно высокой.

Стандартные радиаторы или оборудование европейского типа пользуются большей популярностью, такое оборудование идеально подходит для установки в частных домах и коттеджах. Самое большое рабочее давление такого оборудования не превышает 6 атм, а монтаж таких батарей отопления отличается простотой, его можно осуществить своими руками, даже если нет специальных навыков.

Схема монтажа радиаторов отопления.

Если брать во внимание усиленное оборудование из алюминия, то оно полностью соответствуют параметрам планируемых или имеющихся систем отопления. В большинстве случаев установка такого оборудования осуществляется на стойках у стены дома или прямо под окном. Когда осуществляется его монтаж, то планируется подключение к радиаторам трубопроводов либо с разной стороны приборов, либо с разных сторон.

Если установка труб осуществляется в одностороннем порядке, то наращивать радиаторы сильно не следует, дополнительные секции добавлять тоже не стоит. Если система отопления искусственная циркуляционная, то понадобится примерно 24 секции, если система гравитационная, то нужно будет 12 секций. Монтаж алюминиевых радиаторов отопления рекомендуется осуществлять с применением разносторонней схемы подключения приборов.

Когда производится монтаж своими руками, нужно принимать во внимание, что схема монтажа значительно влияет на тепловую эффективность приборов. Может оказаться так, что она станет ниже той, которая заявлена производителем. Когда осуществляется тепловой расчет, об этом необходимо помнить.

Полезные рекомендации

Схема отопления с естественной циркуляцией.

Для того чтобы достигнуть максимальной тепловой отдачи, следует придерживаться определенных монтажных размеров:

• от стены до алюминиевого радиатора должно быть расстояние от 2 до 5 см;
• расстояние от пола должно быть от 10 до 12 см;
• от верхней части радиатора до подоконника расстояние должно быть около 10 см.

Когда осуществляется монтаж такого оборудования, на входе и выходе необходимо установить запорно-регулируемую аппаратуру. Это делается для того, чтобы урегулировать температуру помещения в ручном режиме, а можно использовать автоматический режим (если используется термостатические клапаны). Это нужно делать и тогда, когда планируется отключать радиаторы от системы отопления (например, при ремонте, промывке, замене) и если нужно отключить его в аварийных ситуациях системы отопления от магистрали.

Установка алюминиевых радиаторов в отопительной системе многоэтажных домов предусматривает в основном однотрубную систему. При этом не стоит забывать, что такая система исключает установку терморегулирующих клапанов, если отсутствуют перемычки между подающей и обратной трубой. Что касается установки кронштейнов, то они крепятся на стене дюбелями, может быть использована заделка крепежных деталей посредством цементного раствора в предварительно просверленных отверстиях. Пр этом надо отметить, что “пристрелка” в стене кроншейнов, на которую крепятся приборы отопления и теплопроводы отопления, не допускается.

Когда осуществляется монтаж, оборудование не должно опираться на трубы, его следует правильно прикрепить. Отопительное оборудование вешается на стену таким образом, чтобы крюки кронштейнов были между секциями, поскольку нижние грани коллекторов должны ложиться на крюки кронштейнов. Когда осуществляется монтаж, очень важно не допустить протечек, для этого не надо зачищать соединяемые поверхности напильником или наждаком. Когда заполняется система отопления, запорно-регулирующую аппаратуру следует открывать плавно, чтобы не было гидравлического удара. Если все сделать должным образом, то результат работы будет удовлетворительным.

Что нужно учитывать при монтаже
Перед тем, как осуществлять такой монтаж отопления, необходимо тщательно промыть всю отопительную систему, при этом в качестве промывочного средства нельзя использовать щелочь. Чтобы не было утечек теплоносителей, когда осуществляется монтаж заглушек и переходников, зачищать поверхность, которая соприкасается с уплотнительными прокладками, не стоит.

Каждый радиатор должен быть оснащен автоматическим или еще лучше ручным клапаном для того того, чтобы из радиатора выпускался воздух. Когда устанавливается клапан, то сила затяжки не должна превышать 12 кг. Если осуществляется монтаж автоматического клапана, то та часть, которая выпускает воздух, должна направляться строго вверх. В завершении нужно отметить, что при установке алюминиевых радиаторов важно строго придерживаться инструкции.

Надо отметить, что такой процесс требует тщательного подхода, при этом нужно учитывать, что устанавливаемое оборудование нельзя подвергать ударным нагрузкам.

Радиаторы. Свойства и виды отопительных приборов.

Понравилась статья? Следите за новыми идеями и полезными автосоветами на нашем канале. Подпишитесь на нас в Яндекс.Дзен. Подписаться.

Радиатор — технически сложный узел, от которого зависит эффективность и бесперебойность работы двигателя. Учитывая это, не рекомендуется проводить диагностику и ремонтные работы самостоятельно.

Типы радиаторов

Радиаторы могут отличаться по способу сборки, материалу изготовления и дополнительным комплектующим. Их можно разделить на следующие варианты:

• Сборные радиаторы. В них компоненты соединялись механически. Такая сборка отличается доступной стоимостью, стыки таких моделей нуждались в уплотнительных прокладках, устойчивых к антифризу и перепадам температур;
• Радиаторы медные. Они дороже, но повреждения на них легко устраняются пломбированием;
• Алюминиевые радиаторы. Такие изделия более долговечны и надежны, но алюминий хуже отдает тепло, чем медь.

Технические характеристики

Технические характеристики алюминиевых радиаторов отопления позволяют осуществлять комплексный обогрев помещения, при котором половина тепла передается тепловым излучением от панели радиатора, а другая половина — конвекционными потоками воздуха.

Одна секция, из которой состоят алюминиевые радиаторы отопления, имеет следующие показатели:

• глубина — 70-110 мм;
• емкость охлаждающей жидкости внутри радиатора — 0,4 — 0,6 л;
• Площадь панели обогревателя — 0,5 м2;
• тепловая мощность — 120 Вт;
• температура охлаждающей жидкости — 90°С;
• масса — не более 2 кг.

Выгоды и преимущества

1. Алюминиевые радиаторы отопления в процессе эксплуатации позволяют экономить до 35% топлива;
2. Алюминиевые радиаторы отопления имеют уменьшенный объем теплоносителя в секциях. Это позволяет им быстро нагреваться и быстро остывать. Благодаря этому в течение короткого времени создается необходимая температура в помещении. На практике тепло в холодном помещении ощущается уже через десять-пятнадцать минут после запуска системы отопления;
3. Эти нагреватели прекрасно контролируются термоклапанами, термочувствительными головками и термостатами. С помощью этих терморегулируемых элементов ограничивается поступление теплоносителя через радиатор при достижении необходимой температуры в помещении;

Термоклапаны

1. Такие радиаторы имеют малую тепловую инерцию, поэтому термостаты реагируют на любые изменения температуры в помещении достаточно быстро — в течение 5-7 минут, перекрывая или вновь открывая трубопровод для входа горячего теплоносителя. Именно за счет этого образуется серьезная экономия на потреблении тепла;
2. Алюминиевые радиаторы имеют современный эргономичный дизайн и прекрасно впишутся в интерьер как гостиной, так и офисного помещения.

Радиатор в салоне

Изготовление радиатора

Алюминиевые радиаторы изготавливаются методом литья. Благодаря этому их можно производить в любой форме, даже довольно сложной. Такой способ производства позволяет подобрать размер алюминиевых радиаторов отопления под индивидуальные условия. Достигается эстетичный внешний вид и высокие технические характеристики.

Благодаря своим компактным размерам эти батареи занимают меньше места. Их компактность означает, что они легкие, что облегчает их установку. Монтаж алюминиевых радиаторов отопления можно производить на любую поверхность стены.

На рынке данные устройства представлены в широком ассортименте, что дает возможность подобрать оборудование, которое идеально впишется в помещение с учетом всех особенностей архитектурного решения (стиль, размеры проемов и ниш). Множество вариантов предлагают производители, выпускающие продукцию под брендами: «Нова Флорида», «Оазис», «Радена».

Радиаторы данного типа позволяют изменять количество секций нагрева. Это позволяет легко подобрать необходимую конфигурацию с учетом как размера, так и мощности устройства. Особого внимания в этом плане заслуживают радиаторы «Глобал» и «Фондиталь».

Радиаторы Fondital

Уход за батареями

Батареи отопления легко чистить. Пыль не оседает внутри самого радиатора, поскольку этому препятствуют конвекционные потоки. А если установка была проведена правильно, то это минимизирует риск коррозии.

Для продления срока службы этих радиаторов необходимо придерживаться определенных правил:

1. Алюминиевые сплавы сами по себе устойчивы к коррозии … Однако при совместном использовании с медью (при условии, что в качестве теплоносителя используется недистиллированная вода носитель), эти процессы достаточно интенсивны. Это связано с так называемой электрической коррозией. Этот процесс происходит, когда вода, которая используется в качестве теплоносителя, имеет высокую электропроводность. Это происходит, например, при подключении алюминиевого радиатора к медному стояку или при изготовлении теплообменника в котле отопления из медных труб;
2. Если система отопления открытая, то в этом случае для магистральных трубопроводов лучше использовать пластиковые трубы. … В закрытых системах отопления со специальным теплоносителем эта проблема практически не проявляется;
3. Ремонт алюминиевых радиаторов отопления может потребоваться, если установка была проведена неправильно. Например, если было превышено усилие при ввинчивании ниппеля (клапана). При увеличении гидродинамического давления в сети это приводит к деформации резьбы, вызывая затекание воды в местах резьбовых соединений;
4. Алюминиевые радиаторы рассчитаны на рабочее давление 7-9 атмосфер . Также они достаточно чувствительны к качеству используемого в нем теплоносителя. Именно поэтому такие отопительные приборы лучше устанавливать в автономных системах отопления частных домов и загородных коттеджей.

Важно! Системы централизованного отопления имеют рабочее давление от 10 атмосфер и выше. Поэтому использование алюминиевых радиаторов в сетях центрального отопления ограничено.

1. В этом случае необходимо учитывать физические свойства алюминиевых сплавов. Алюминий сам по себе довольно мягкий металл, и при неосторожном обращении алюминиевый профиль можно легко повредить. Другими словами, эти аккумуляторы нуждаются в бережном и бережном обращении.

Радиатор и коррозия

При прекращении работы системы охлаждения необходимо внимательно осмотреть ее для выявления дефекта. Отработанный хладагент может вызвать коррозию поверхности радиатора. Он начинает ионизироваться практически сразу после заправки. В этом случае жидкость начинает разрушать поверхности металла, с которыми она может соприкасаться, двигаясь по системе.

Старый ионизированный хладагент может привести к повреждению уже через несколько недель эксплуатации. Когда радиатор начинает течь, это может быть связано с механическими повреждениями или коррозией. Он может возникнуть по многим причинам, среди которых некачественная охлаждающая жидкость, наличие солей в воде или повреждение защитного покрытия устройства. Своевременное устранение дефекта поможет продлить работоспособность автомобильной детали.

Устранение дефектов радиатора

Состояние радиатора следует регулярно проверять. Это особенно важно перед дальней поездкой. При появлении течи в радиаторе из-за коррозии необходимо использовать специальные герметики или холодную сварку. Небольшие течи в системе охлаждения помогут устранить уплотнители. Для этих целей герметик заливается в бачок системы охлаждения. При контакте с воздухом такие вещества затвердевают, образуя полимерную пленку, надежно закрывающую течь. Холодная сварка – более сложный вид ремонта. Используется при наличии больших трещин.

На поврежденную поверхность наносят термостойкие клеевые герметики, напоминающие пластилин. Герметик схватывается в течение нескольких минут, но полное затвердевание может произойти гораздо позже. Иногда на это уходит целый день. Эти средства, по сути, экстренные. В ближайшее время необходимо будет обратиться в автосервис для более капитального ремонта, иначе придется заменить радиатор на новый. Даже если «холодная сварка» может длиться несколько лет, рисковать все равно не стоит.

Профилактика и предотвращение проблем с радиаторами в системе отопления

Существует простой способ предотвратить большинство неприятностей, связанных с радиаторами. Для гарантированного отключения устройств от системы следует использовать запорную арматуру. Для обеспечения бесперебойного обогрева соседей в однотрубных системах отопления необходимо использовать байпасный принцип, байпас, представляющий собой трубу, соединяющую вход и выход непосредственно перед радиатором. Также рекомендуется обустраивать байпас в тех случаях, когда предполагается установка индивидуальных терморегуляторов для регулирования температуры в однотрубной (стоячей) системе отопления.

Для уменьшения нагрева радиаторов используется частичное перекрытие подачи теплоносителя. В то же время, ограничивая его проход через радиаторы в квартире, при отсутствии байпаса вы замедляете циркуляцию теплоносителя от соседей. Чтобы избежать этого нежелательного эффекта, установите перед регулятором байпас – вода будет идти в обход, и вы не заблокируете отопление в чужих квартирах.

Чтобы уменьшить внутреннюю коррозию, не сливайте воду из радиаторов более 15 дней в летнее время. Лучше всего оставить их заполненными водой, закрыв шаровые краны на подающей линии. Но не забудьте при этом приоткрыть воздухоотводчик радиатора (клапан Маевского).
