Установка дымоходов в деревянном доме: Дымоход в деревянном доме: особенности обустройства

Содержание

видео-инструкция по монтажу своими руками, особенности установки коаксиальных труб, как провести через перекрытие, расстояние до конструкций из дерева, цена, фото

Статьи

Дымоход в деревянном доме вещь необходимая, за исключением тех случаев, когда отопление и варочная печь могут функционировать от электроэнергии, но такое случается крайне редко. Конечно, основная потребность здесь ориентирована на печи и котлы, работающие на твёрдом топливе, но для того же газового котла опять-таки нужен отвод в виде коаксиальной трубы.

Уделите этому элементу отопительной системы максимум внимания

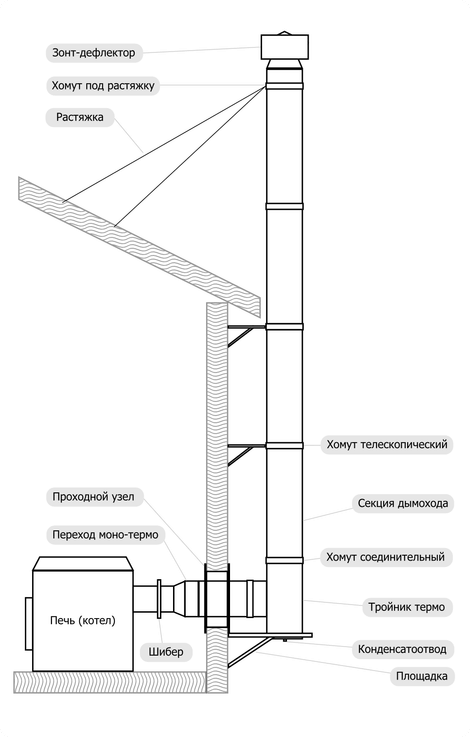

Установка дымохода в деревянном доме своими руками – обычного и коаксиального

Мы сейчас постараемся установить различия между этими дымоходами, узнаем, как они устанавливаются, а кроме того, даём вам возможность посмотреть видео в этой статье.

Разные дымовые трубы

Важно!
Рассчитывая, как провести дымоход через деревянное перекрытие важно помнить, что при 200 ⁰C уже начинается обугливание древесины, а температура 300 ⁰C позволяет поддерживать стабильное горение дров в печной топке.
Это говорит о том, что на снижение температуры в местах примыкания трубы должны быть направлены основные усилия.

Технические условия монтажа

Можно использовать керамику

  • Для того чтобы обеспечить правильное устройство дымохода в деревянном доме, вам не придётся «создавать велосипед» — есть практический опыт, который на данный момент отражается в виде регламента в различных государственных документах. Основное руководство по монтажу вы можете получить с СНиП 41-01-2003 (отопление, вентиляция и кондиционирование) – там содержится основная информация, которая при проверке будет учитываться представителями пожарной безопасности.

Печь в бане

  • Но постоянная температура в дымовой трубе также может зависеть от удалённости того или иного её участка от топливника, на что влияет конструкция самого отопителя и конструкция системы дымоотвода. Согласно СНиП 41-01-2003 вам необходимо соблюдать определённые расстояния от печей и труб до быстровоспламеняющихся предметов – в данном случае, это древесина (стены, перегородки, стропила и так далее).
    Так, кирпичные и бетонные печи или трубы должны находиться на удалении 130 мм, а металл и керамика – на 250 мм от конструкций из пиломатериалов.
Тип оборудованияТемпература нагрева
Камин или русская печь (дрова)350-650⁰C
Печь в бане (дрова)400-700⁰C
Газогенераторные котлы (дрова)160-250⁰C
Твердотопливный котёл (пеллеты)120-250⁰C
Твердотопливный котёл (опилки)220-240⁰C
Газовый котёл120-200⁰C
Жидкотопливный котёл150-250⁰C
Твердотопливный котёл (уголь)500-700⁰C

Таблица нагрева дымоходных труб с разными отопителями

Внимание!
Эти же нормы распространяются и на плавкие утеплители типа пенопластов, пенополистиролов и так далее.

При монтаже труб постарайтесь отстранить изоляцию на указанное расстояние.

Кирпичные трубы

Разрез на выходе в многоэтажном деревянном доме: 1 – канал для дыма; 2 – балка перекрытия; 3 – разделка в полтора кирпича; 4 – асбестовый лист в 2 слоя; 5 – разделка в один кирпич с изоляцией; 6 – обшивка

Строительный рынок постоянно предлагает всё новые и новые материалы, из которых делают трубы для дымоотводов, но, тем не менее, кирпич всегда остаётся основным материалом для обустройства самого канала, либо его изоляции.

Когда осуществляется проход дымохода через деревянное перекрытие своими руками, важно соблюдать некоторые нюансы кладки – её кладут на известковом или цементно-известковом растворе вплоть до крыши.

А вот для той части, которая возвышается над кровлей, уже нужно использовать цементно-песочный раствор – там температура прохода резко понижается. Шов на кирпичной кладке не должен быть шире 10 мм, иначе конструкция потеряет жёсткость и устойчивость, но укреплять или просто облицовывать дымоход штукатуркой, просто нет смысла – она всё равно растрескается от перепадов температуры и обвалится.

Такие конструкции рекомендуется возводить из полнотелого одинарного красного кирпича, вес которого в среднем составляет 3,45 кг, следовательно, вся кладка получится очень тяжёлой. Это указывает на то, что нужно прочное основание – оно должно быть не только под печью, но и под стенами дома, так как, начиная от лежака, вся масса дымового канала ложится на перекрытие, которое, в свою очередь, опирается на стены.

Кирпичная кладка в качестве изоляции

Как правило, при возведении кирпичной кладки, все стараются сделать максимально ровной её лицевую сторону, но неровная поверхность внутри трубы способствует очень быстрому оседанию и накоплению сажи на стенках, а это уже несёт за собой опасность возгорания.

Кроме того, торчащий изнутри кирпич или раствор, под воздействием кислотного конденсата разрушается, а упавшие внутрь куски, загромождают проход, уменьшая тем самым сечение канала, и тяга становится хуже.

Примечание. Если кирпичная кладка у вас сделана в качестве гильзы, сам дымоход состоит из асбоцементной или металлической трубы, то вы можете залить свободное пространство песочно-цементным раствором или мелкозернистым бетоном (это называется гильзовкой — так увеличивается не только цена конструкции, но и её качество).
Так вы не только усилите термоизоляцию, но и предотвратите преждевременное разрушение асбоцемента.

Перекрытие и стена

Обустройство термоизоляции в перекрытии

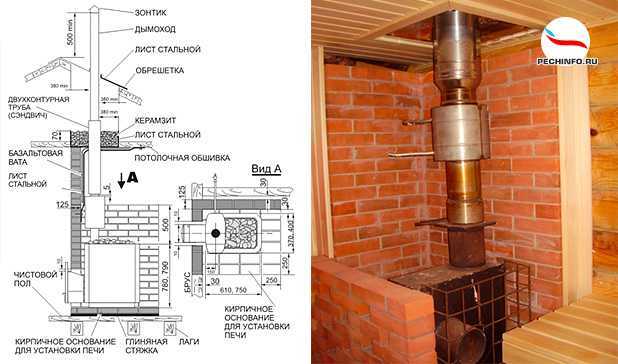

Как вы понимаете, расстояние от дымохода до деревянных конструкций по СНиП 41-01-2003 даётся на открытом пространстве, но проход сквозь перекрытие осуществляется по другим меркам, так как в таких случаях используются различные изолирующие материалы, понижающие теплоотдачу дымовой трубы.

Например, если при проходе металлической или асбестоцементной трубы сквозь деревянное перекрытие использовать два слоя асбестового листа, то здесь следует выдерживать расстояние одного кирпича, то есть, 250 мм, но если такого теплогасителя не существует, то это эта дистанция увеличится уже до 380 мм. (См. также статью Утепление деревянных перекрытий: особенности.)

На фото в качестве термоизоляции используется кирпичная кладка и оцинкованная жесть

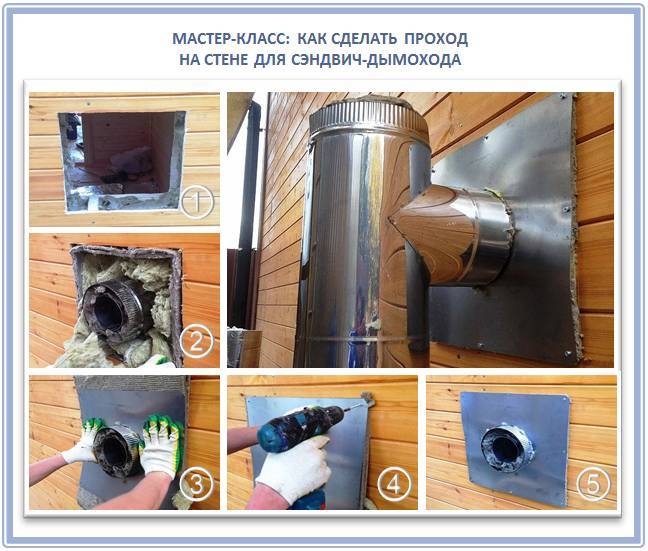

Требования к расстоянию между дымоходом и стеной остаются точно такими, как и для перекрытий, то есть, если есть двухслойная асбестовая изоляция, то оно должно быть не менее 250 мм, а если таковая отсутствует, то оно увеличивается до 380 мм.

Но иногда такими требованиями можно немного поступиться, например, дистанцию можно сделать на несколько сантиметров меньше у котла в парной, так как он функционирует периодически, тем не менее, чтобы вагонка не подгорела, её обшивают оцинкованной дестью, как это показано на верхней фотографии.

Требования по высоте

При монтаже дымохода непосредственно через конёк, её высота до оголовка должна быть не менее 200 мм. В тех случаях, когда труба находится в стороне, на склоне, то она должна быть выше конька, как минимум, на 500 мм. Так вы обеспечите нормальную тягу.

Коаксиальный дымоход

Установка коаксиального дымохода в деревянном доме – вид снаружи

Когда производится монтаж коаксиального дымохода в деревянном доме, то здесь уже совершенно другие требования, не требующие соблюдать дистанцию от воспламеняющихся предметов, так как труба попросту не нагревается. Всё дело в устройстве этого приспособления — газы от продуктов сгорания отводятся на улицу, по внутренней трубе, а через гильзу (наружную трубу) в котёл поступает воздух с улицы, подавая необходимый для горения кислород. (См. также статью Чердачное перекрытие по деревянным балкам: особенности.)

В тех случаях, когда у газового котла принудительная циркуляция, то «коаксиалка» (вывод) устанавливается только в горизонтальном положении. При естественной циркуляции трубы могут монтироваться вертикально или с наклоном.

Заключение

Установка печных труб своими руками требует большого внимания и соблюдения рекомендаций СНиП 41-01-2003, так их нарушение может привести к пожару. Кроме того, от дымовой трубы во многом зависит тяга, поэтому, не забывайте о нужной высоте над коньком крыши.
