Установка каминной вытяжки: как установить, какую выбрать, устройство, отзывы

Содержание

Установки вытяжки на кухне своими руками: схема, инструкция, правила

Установка вытяжки своими руками – дело вполне посильное домашнему мастеру, даже если кухня уже оформлена и ремонта в скором времени не предвидится. При одном условии: вытяжка должна быть надежно заземлена или занулена (металлические части подключены к «глухой» нейтрали). Также нужно заранее определиться, какого типа вытяжка лучше подойдет для вашей кухни. С этого и начнем.

Типы и классификация кухонных вытяжек

По принципу действия вытяжки делятся на эвакуирующие и циркуляционные. Первые выбрасывают воздух наружу, вторые – прогоняют через фильтр с поглотителем запаха и выпускают обратно в помещение. Эвакуирующую вытяжку можно превратить в циркуляционную, поставив вместо воздуховода угольный фильтр, наподобие тех, что применяются в противогазах.

Циркуляционные вытяжки не мешают работать штатной вентиляции, но особой популярностью не пользуются: они дороже, фильтр не обеспечивает 100% очистки и требует периодической замены.

Кроме того, эвакуирующая вытяжка выбрасывает заодно и избыточное тепло, а циркуляционная – нет.

По месту установки вытяжки делятся на встраиваемые (интегрированные), настольные, каминные и потолочные островные. Настольная вытяжка – горизонтально расположенный продолговатый раструб, являющийся частью технологического кухонного оборудования. Применяется в профессиональных кухнях.

Каминная вытяжка – отдельное устройство и неотъемлемая часть дизайна кухни. Каминные вытяжки ставят в элитных кухнях и часто проектируют индивидуально. Потолочная островная вытяжка – несколько воздухозаборников в потолке. Для устройства требует наличия фальшпотолка и развитой системы воздуховодов; монтаж ее своими силами сложен и требует немалых затрат.

Таким образом, для городской квартиры или частного дома средне обеспеченного владельца единственно приемлемый вариант – встроенная в кухонную мебель над варочной поверхностью вытяжка-колпак. В сущности, это та же каминная вытяжка, только попроще и подешевле.

Видео: немного о выборе вытяжки

Электробезопасность

Вытяжка для кухни относится к разряду электроприборов, создающих повышенную опасность поражения электротоком. В вытяжке непременно оседает жир и влага, это создает условия, благоприятствующие электрическому пробою с мотора вентилятора на металлический кожух. Кухня же, в свою очередь, является, с точки зрения электробезопасности, помещением с повышенной опасностью: в ней часто высокая температура воздуха сочетается с высокой его влажностью.

Поэтому кухонные вытяжки подключаются к сети электропитания тремя проводами: фаза, ноль, и земля, в желтой изоляции с продольной зеленой полосой. Перед установкой вытяжки необходимо обеспечить надежное ее заземление.

Если дом оборудован контуром заземления и евророзетками, проблем нет: при монтаже заземляющий провод подключается к «земляной» клемме штепселя; она обозначена специальным значком в виде трех параллельных линий разной длины. Но большинство жилых домов контура заземления не имеют. В таком случае нужно обеспечить заземление самому.

Устройство защитного заземления

Для защитного заземления вовсе не нужно рыть траншею и забивать в землю штыри. И ни в коем случае нельзя заземлять вытяжку на водопроводную, отопительную и уж тем более на газовую трубу. Нужно подключиться к глухой нейтрали.

Откройте вводный щиток в квартире или в подъезде (только осторожно – там 220 В!) Вы увидите, что электропровода в щиток выходят из замурованной в стене трубы. Скорее всего, на ней окажется и резьбовый штырь с какими-то уже подключенными заземлениями. Вот это и есть глухая нейтраль: эта труба отлично заземлена. От нее нужно подвести к месту установки вытяжки гибкий многожильный провод сечением не менее 2,5 кв.мм, а вытяжку подключить к сети через автомат-разъединитель на 6,3 А.

Предупреждение: если к глухой нейтрали подключены другие заземления, ни в коем случае не отключайте их, чтобы «посадить» свое. Это опасно для жизни как вашей, так и других потребителей. Накиньте свою клемму поверх и затяните гайкой. Если труба нейтрали гладкая – осторожно зачистите ее, и заземляющий провод притяните хомутом. Лучше всего, конечно, договориться об этом прямо с ЖЭКовским электриком.

Вопросы вентиляции

Установка кухонной вытяжки почти всегда нарушает штатную вентиляцию в квартире. Чаще всего рекомендуют пробить для нее дополнительное окно, ведущее либо в вентиляционный канал, либо на улицу. Оба эти способа проблемы не решают.

От дополнительного окна в вентиляционном ходе его площадь сечения не увеличивается. В лучшем случае вытяжка выбросит в вентиляцию три четверти кухонного чада, а четверть пойдет обратно в квартиру. А при сильном ветре или тяге с нижних этажей вернуться обратно может все. Или попасть к соседям, которые, как известно, далеко не всегда терпимы и благожелательны.

Кухонная вытяжка с клапаном-хлопушкой

Выброс же наружу, во-первых, требует согласованного с эксплуатантом здания проекта, так как затрагивается несущая стена. Во-вторых, при этом неизбежно оседание конденсата в воздуховоде и на моторе вентилятора, что приближает вероятность пробоя к 100%.

Между тем, выход из положения давно известен: дополнительный отрезок воздушного короба с клапаном-хлопушкой. Его устройство понятно из рисунка. Дадим лишь некоторые пояснения:

  1. Окно под воздуховод вытяжки – квадратное со стороной, равной 3/4 диаметра воздуховода. В таком случае площадь его поперечного сечения будет равна таковой воздуховода, периметр будет чуть меньше длины окружности воздуховода, и подключение не вызовет трудностей.
  2. Заслонка – из 0,5 мм алюминия (лучше) или тонкого и жесткого листового негорючего пластика: стеклотекстолита толщиной также 0,5 мм или фторопласта. Но лучшая заслонка – алюминиевая. Чем меньше удельный вес материала заслонки, тем четче срабатывает хлопушка.
  3. Заслонка подтягивается тонкой слабой пружинкой так, чтобы она, насильно поднятая в верхнее положение и отпущенная, плавно опускалась на место. Жесткая слабо натянутая пружина не годится. Диаметр проволоки, из которой свита пружина, рекомендуется 0,2 – 0,3 мм, диаметр пружины – 3-5 мм, а ее длина – 120-150 мм.

Примечание: знакомые с электроникой мастера иногда делают заслонку с управлением электромагнитом, срабатывающим при включении вентилятора вытяжки. Смысла в этом нет: подпружиненная заслонка – саморегулирующаяся. Если при включенной вытяжке усилится естественный отток воздуха, поднятая до упора заслонка опустится в некоторое промежуточное положение, а в вентиляционный ход всегда будет поступать столько воздуха, сколько он способен пропустить.

О нейтрализаторах запаха

Вытяжка над плитой часто снабжается нейтрализатором запаха. Нейтрализаторы в продаже бывают трех типов: химические, электроионизационные и ультрафиолетовые. Рассмотрим, какой предпочтительнее.

  • Химические нейтрализаторы требуют периодической, и довольно частой, замены: их активный элемент затягивается пленкой жира, еще не выработав свой ресурс.
    Кроме того, химические нейтрализаторы сами источают в воздух испарения, запаха не имеющие, но могущие оказаться вредными для здоровья.
  • Электроионизационные нейтразизаторы устроены по тому же принципу, что и обычный ионизатор воздуха. Но, поскольку концентрация примесей в воздухе над варочной поверхностью много выше, чем в жилой комнате, разряд приходится создавать сильнее, вплоть до видимой глазом «короны». Сам же ионизатор находится ближе к человеку, работающему у плиты, и он может оказаться под воздействием электрического поля с напряженностью выше допустимой.
  • Ультрафиолетовые нейтрализаторы требуют периодической очистки ламп от налета гари. Лампы приходится менять примерно раз в два года, цена же их не копеечная. Но ультрафиолетовый нейтрализатор совершенно безвреден и безопасен: ультрафиолета лампы излучают в несколько раз меньше, чем Солнце в ясный летний день. Попутно решается и вопрос подсветки варочной поверхности: кроме ультрафиолета, лампы излучают и видимый белый или чуть голубоватый свет.

Воздуховод

Кухонные вытяжки воздуховодом не комплектуются. Лучший его вариант – гофрированная алюминиевая труба диаметром, равным диаметру верхнего отверстия колпака вытяжки. Аэродинамическое сопротивление гофра при длине его до 1,5 м совершенно теряется на фоне потерь от случайных завихрений в вентиляции. Но гофр можно резать обычными ножницами и просто пальцами сформовать в квадрат для сопряжения с хлопушкой. А самое главное – гофр никогда не зазвенит и не загудит, а у жесткого короба резонансные свойства могут неожиданно измениться, и хозяйке придется готовить под аккомпанемент монотонного зудящего звука.

Зачастую гофра вытяжки смотрится совсем неэстетично, поэтому лучше заранее подумать о расположении плиты или том, куда спрятать невзрачный элемент.

Как сделать вытяжку на кухне

Инструмент

Для устройства вытяжки вам нужно будет купить или взять напрокат электролобзик с пилой типа «чистый срез». Остальные инструменты – обычные домашние.

Хлопушка

Монтаж вытяжки на кухне начинаем с изготовления короба с хлопушкой. Материал – тонкий алюминий, жесть или оцинковка. Для удобства работы хлопушка должна лежать на шкафу над плитой. В дальнейшем в окно вентиляции хлопушка будет посажена на монтажной пене, а к шкафу приклеена монтажным клеем или силиконом; это исключит резонанс.

Но сначала хлопушку только примеряем, а на верхней доске шкафа размечаем отверстие, соответствующее ее нижнему окну. Это можно сделать карандашом прямо изнутри хлопушки, убрав на время заслонку. Также очерчиваем бока хлопушки – это нужно для точного окончательного монтажа.

Шкаф

Далее освобождаем шкаф, снимаем его, и в нижней доске вырезаем электролобзиком выем по размеру нижнего обрамления вытяжки. Для резки предварительно, внутри контура отверстия, сверлим вспомогательное отверстие диаметром 8-12 мм, просовываем в него пилку лобзика и вырезаем по контуру. Если вы не очень умелый мастер, не расстраивайтесь из-за огрехов: при описываемом способе монтажа они видны не будут.

Далее снимаем полки шкафа и вырезаем в них таким же способом круглые отверстия под воздуховод. Микронной точности не требуется: гибкий гофр все равно пройдет куда надо.

Следующий этап: в верхней доске шкафа вырезаем квадратное отверстие под окно хлопушки, с припуском по 3-5 мм в стороны. Здесь уже требуется некоторая доля аккуратности: если гофр слишком уж «уедет» от окна хлопушки, придется много «мазать» силиконом. Правда, снизу его все равно не будет видно.

Типичная схема расположения кухонной вытяжки



Установка гофра

Кладем шкаф «на спину», просовываем в круглые отверстия отрезок гофра нужной длины. Его верхний конец формуем руками в квадрат (или в прямоугольник, если из-за конфигурации вентиляционного окна заслонку и ее окно пришлось сделать продолговатыми), просовываем в верхнее отверстие. Углы на 1,5 – 2 см надрезаем ножницами и отгибаем наружу.

Установка хлопушки

Вешаем шкаф с гофром на место. На отогнутые полоски гофра вверху, и на дерево в уголках между ними наносим «колбаску» силикона без разрывов. Наклонив короб с хлопушкой вверх, вставляем в вентиляционное окно, опускаем на доску шкафа точно между метками. Если силикона по бокам выдавилось слишком много, тут же снимаем потеки тряпочкой, смоченной столовым уксусом.

Примерно через полчаса (строительный силикон схватывается довольно быстро) задуваем пеной зазор между краями короба хлопушки и краем вентиляционного окна. Лучше делать это с помощью пистолета для пены: у него длинный носик, и он дает тонкую струю.

Монтаж вытяжки

Вытяжку снизу вставляем в вырез шкафа. Гофр сразу одевать не нужно: патрубок вытяжки просто отожмет его вверх. Прикрепляем вытяжку саморезами к шкафу через монтажные отверстия. Надеваем на патрубок вытяжки гофр и закрепляем хомутом или просто обмотав мягкой проволокой. Герметизировать не нужно: это затруднит разборку для чистки, а в месте перехода патрубка в гофр по законам аэродинамики давление всегда будет меньше атмосферного. Кроме того, выступы гофра, сминаясь под хомутом или проволокой, сами по себе уже дадут достаточно плотное соединение.

Если шкафа нет и раструб большой

Шкаф над плитой вешают далеко не все, опасаясь возгорания. И вытяжка лучше работает, если раструб ее по размерам плиты. В таком случае под раструб к стене крепят П-образную раму из уголка 20-25 мм на пяти саморезах в дюбелях. Если стена с обшивкой – тоже на 5 цанговых шпильках диаметром 4-6 мм.

Воздуховод при этом прячут в ПВХ короб соответствующего размера; его потом обклеивают пленкой-самоклейкой нужного цвета и рисунка. Делать в стене штробу под трубу диаметром более 100 мм при современных толщинах стен нереально, а на верхний срез короба хлопушка укладывается ничуть не хуже, чем на шкаф.

Электромонтаж

Проводку для вытяжки нужно проложить заранее. Как – зависит от оформления кухни. Если вытяжка включается вилкой в розетку, то можно просто пробросить за мебелью. Если же подключение постоянное через автомат, то проводку нужно спрятать в ПВХ коробе, под плинтусом или за обшивкой стены.

При постоянном подключении автомат ОБЯЗАТЕЛЬНО должен быть включен в разрыв фазы, а при монтаже автомат выключен и концы питающих проводов, даже не оголенные, обмотаны изолентой.

При подключении вытяжки в первую очередь подключается заземление. Если, вдруг, вытяжка подключается двумя проводами, заземлительный провод нужно подключить, ослабив несколько саморезов сзади, просунув оголенный конец заземлительного провода под обрамление вытяжки и туго затянув саморезы. Главный принцип подключения защитного заземления: подключать там, где может ударить.

Чистка и уход

Вытяжку, примерно раз в полгода, нужно очищать от гари, иначе возможно возгорание. Для чистки смонтированной описанным способом вытяжки ослабляют держащий гофр на патрубке хомут, снимают гофр, вывинчивают саморезы, держащие колпак, и колпак вынимают. Теперь все части вытяжки легко доступны для чистки изнутри. Только гофр нужно чистить осторожно: он тонкий, и его легко повредить. Но и замена, если нужно, обойдется в копейки. Силиконовый же стык вверху без особых усилий режется тонким острым ножом.

Видео: пример установки кухонной вытяжки своими руками

***

© 2012-2020 Вопрос-Ремонт.ру

Загрузка…

что еще почитать:

Вывести все материалы с меткой:

Монтаж вытяжки своими руками: как крепить?


Ежедневное приготовление пищи не лучшим образом сказывается на обстановке кухни. Гарь, пар и неприятные запахи разносятся по всему помещению, приводя в ненадлежащий вид мебель и оборудование. Страдают от влажных паров стены и потолок – в результате комната приобретает совершенно неприглядный вид. Избавить от таких неприятностей поможет простой монтаж вытяжки. Чтобы подключить устройство, не нужно быть высококлассным специалистом, достаточно вооружиться необходимыми инструментами для установки, изучить основы монтажа и проблема будет решена в короткие сроки. Чтобы максимально обезопасить работу, важно знать особенности заземления и то, как крепить устройство к стене.

Разные виды вытяжек

Чтобы грамотно монтировать вытяжное устройство, следует ознакомиться с типовыми особенностями выбранного агрегата:

  • Подвесные плоские модели, устанавливаемые над плитой. Прикрепить их к стене можно с помощью массивных дюбель-гвоздей. Рециркуляционное устройство у многих моделей позволяет пользоваться прибором без соединения с вентиляционным выходом.
  • Встраиваемые модели прекрасно впишутся в маленькую кухню благодаря креплению на шкаф и уютно расположатся над плитой. Жироулавливающий фильтр позволяет ему нормально работать без воздуховода.
  • Купольные приборы считаются самыми стильными и удобными, высокая мощность всасывания заметно повышает их цену.

Внимание! Покупая вытяжку для кухни, нужно убедиться в наличии рециркуляции. Отсутствие вентиляционного канала над плитой не позволит вытяжке работать в полноценном режиме.

Кроме того, жироулавливающие фильтры требуют постоянной замены. Избежать таких затрат позволит периодическая чистка изделия. Для их полного просыхания требуется 1 или 2 дня.

Особенности работы

В зависимости от режима вентилирования вытяжки бывают следующих видов:

  • Проточные механизмы, установленные над плитой, выталкивают облако загрязненного пара в отверстие вентиляции, что обеспечивает высокую производительность.
  • Циркуляционные устройства очищают воздух за счет установленных в корпус фильтров. Подключение к вентиляции в этом случае не требуется. Такой монтаж вытяжки на кухне отличается простотой, однако, результат очистки будет заметно снижен.

В процессе покупки вытяжки нужно обязательно проверять продуктивность ее очистки. Согласно нормативам, через каждые 12 часов воздух должен быть обновлен. По этим показателям рассчитывают мощность вытяжки.

Важно, что шумовой уровень работы включенных приборов существенно отличается, этот показатель нужно хорошо изучить. Величина в 50 ДБ будет излишне высокой, лучше всего выбирать беззвучные вытяжки, а также модели со звукопоглощающими вставками.

Безопасность не помешает

Чтобы монтировать вытяжку своими руками, важно помнить о личной безопасности при работе с электричеством. Вероятность удара током повышается при увеличении влажности над плитой или неграмотном подключении к сети. Обезопасить прибор поможет правильное заземление и четкое подключение трехжильного провода. Розетки евро уже предусматривают своим строением безопасное соединение. Специальная клемма заземления позволяет закрепить соответствующий провод с устройством, обозначаемым цветными полосками или надписью Ground.



Если такое устройство для электрического соединения не предусмотрено в квартире, его можно смастерить своими руками, подключив к нейтральному проводу. Найти его можно в электрическом щитке, обычно он имеет вид готового штыря, замурованного в стену. Тогда он протягивается в кухню и крепится к вытяжке посредством автомата-разделителя.

Внимание! Если все-таки в квартире имеется подключение к зануленным проводам, не стоит их трогать: опасность ударом тока слишком высока.

Крепление вытяжек

Монтаж кухонной вытяжки определяется ее конструктивными особенностями. Самым простым и верным способом будет установка на стену.

  1. Обозначить точку крепления между вытяжкой и плитой. Оптимальная высота 50–80 см. В противном случае эффективность поглощения переработанного воздуха сведется к нулю.
  2. С помощью приложенной вытяжки отмерить 4 метки.
  3. Проделать дрелью отверстие над плитой в 8 мм.
  4. Вкрутить саморезы для дальнейшего навешивания на них вытяжки.
  5. Закрепить устройство и вкрутить дополнительное крепление над плитой.

К сведению: практически все изделия имеют подробную инструкцию подключения, если она отсутствует, можно обратиться за помощью к интернету.

Особенности установки воздуховода

Процесс установки воздуховода требует наличия гофры нужного диаметра и длины (от 60 см до 3 м), хомутика, вентиляционного отверстия. Закрепленный на стену выход должен быть такого же диаметра, что труба и сам проем для вывода отработанного воздуха. Чтобы соединения получились максимально герметичными, следует запастись герметиком и малярным скотчем.

Виды воздуховодов:

  • Пластиковые – самые крепкие, легкие, практически не издают шумов благодаря гладкости их внутренней поверхности.
  • Гофра из алюминия – наиболее простой материал, который легко принимает любую конфигурацию. Главным преимуществом наклонной трубы является беззвучный режим ее работы.

Чтобы воздуховод правильно выполнял свои обязанности, его не рекомендуется сужать, в противном случае может нарушиться его целостность. Особенно опасны для хрупкого материала острые загибы. Если труба сломалась, ее можно заклеить обычным скотчем, однако, после такого ремонта работа вытяжки изменяется. Наклонное устройство вряд ли сможет полноценно выполнять свои обязанности.

Справимся с монтажом каминных вытяжек сами

Чтобы своими руками поставить вытяжку над камином, следует воспользоваться вентиляционным каналом. Для этого дроссельный клапан следует поставить на воздушный канал и обеспечить его надежную герметизацию. Во время простаивания устройства вентиль перекрывают, чтобы тепло из дома не уходило на улицу. Воздушный клапан каминной установки не должен выходить в подвальное помещение. Так удастся избежать скопления неприятного воздуха в помещении.

Совет! Крепить воздуховод целесообразно с ветреной стороны: разрежение воздуха поможет наилучшим образом вытянуть неприятные запахи из дома.

Установив правильно вытяжку своими руками, вентиляция будет обеспечена безупречной работой. Она тщательно контролирует температуру выходящих потоков, которая должна быть в пределах 80 градусов. Повышение этих показателей вызывает перегрев корпуса, что очень опасно для жильцов дома. Чтобы каминная вытяжка отвечала всем требованиям безопасности, следует максимально точно рассчитать показатели площади сечения имеющихся вентиляционных выходов.

Достоинства:

  • высокая скорость и упрощенная схема монтажа;
  • обширная область использования;
  • прекрасная замена традиционного дымохода;
  • быстрое выведение пыли и грязи за пределы помещения;
  • установка в любой точке;
  • выведение любых неприятных запахов;
  • дешевизна устройства.

Наличие нескольких режимов работы присуще практически всем современным каминам.

Необходимые приспособления для работы:

  • перфоратор;
  • шуруповерт;
  • измерительные инструменты;
  • молотки разного размера;
  • дюбели, шурупы.

Порядок установки каминной вытяжки:

  1. Точно определить размеры будущего устройства.
  2. Точки крепления вытяжки отметить горизонтальной линией.
  3. Отметить место крепежа.
  4. Просверлить отверстия глубиной более 50 мм.
  5. Зафиксировать дюбеля в готовых проемах.
  6. Повесить вытяжку на крепежные элементы.
  7. Проконтролировать прочность фиксации устройства.
  8. Оставшиеся 2 шурупа ввернуть через заднюю стенку панели.

Итак, смонтировать вытяжку своими руками совсем несложно, нужно лишь проявить терпение, аккуратность и старание. Дальнейшая эксплуатация устройства будет связана с периодической чисткой гари и копоти, двух раз в год будет достаточно. Таким простым способом удастся избежать случайного возгорания.

Каминная вытяжка для кухни: виды, установка, уход

Кухонная вытяжка – это устройство, очищающее воздух от неприятных запахов, гари и дыма. Трудно представить, как раньше без неё обходились домохозяйки. Сейчас этот агрегат стал практически неотъемлемой частью любой кухни. На данный момент существует множество видов и моделей вытяжек, и каждый вид имеет свойственные только ему особенности. Поэтому важно правильно выбрать прибор, опираясь на ряд характеристик, присущих конкретной модели.

Вытяжки бывают нескольких типов: подвесные, встраиваемые и каминные. Рассмотрим последний тип более подробно.

Виды и особенности

Каминная вытяжка своей конструкцией схожа с системой вытяжки камина, её ещё называют купольной из-за соответствующей формы. В корпус, сделанный в виде купола, подается воздух, и далее через воздуховод отводится в вентиляцию. Вытяжку обычно подбирают под кухонный интерьер, она становится неотъемлемой его частью, и смотрится достаточно эстетично.

Вытяжки каминного типа могут быть:

Последний вид стоит довольно дорого за счет нестандартного конструктивного решения, цена их может варьироваться в пределах 40-45 тысяч, что далеко не каждому по карману. Такой тип вытяжки используется в том случае, если плита стоит в углу кухни.

Островные модели прикрепляются прямо к потолку. Это идеальный вариант, когда плита не располагается вдоль стены, а находится, например, в центре кухни. Особенностью моделей островного типа является то, что воздух движется только в одном направлении – на выдув, то есть рециркуляции воздуха не происходит.

Название настенных вытяжек говорит само за себя – приборы данного типа монтируются к стене. Они имеют вид зонта с прикрепленной к нему трубой. Подходят для помещений, где варочная поверхность приставлена к стене.

Установка

Чтобы вытяжка работала исправно, при её монтаже важно соблюсти ряд основных правил, сделать нужные замеры.

  1. Сначала определяется зона, где будет располагаться устройство. В помещении, где используется электрическая плита, прибор можно располагать на высоте 50 см от варочной поверхности, для газовых – расстояние должно быть больше (подробнее о нормативах читайте в статье о подборе расстояния от вытяжки до плиты).
  2. При помощи уровня на стене карандашом отмечается горизонтальная линия — это и будет ориентир для последующей установки вытяжной системы.
  3. Затем проводятся замеры высоты всей конструкции, срезается лишняя часть трубы воздуховода. Обязательно удостоверьтесь в возможности присоединения трубы к каналу вентиляции.
  4. Измеряются размеры тыльной стороны каминной вытяжки, на стене отмечаются вертикальная и нижняя оси. Этот чертеж позволяет определить правильное место крепления конструкции, затем по углам осей сверлятся отверстия, в которые необходимо вставить дюбели.
  5. Монтаж. Сначала закрепите шурупами верхнюю часть конструкции. Затем при помощи уровня убедитесь в правильности размещения агрегата, и закрепите нижнюю часть.
  6. Присоедините при помощи гофры выходное отверстие каминной вытяжки к вентиляции.

Как ухаживать за техникой

Чистка вытяжки должна проводиться по определенным правилам. Должного ухода требует как внутренняя, так и внешняя сторона вытяжного устройства. При чистке внешней стороны корпуса не используйте жесткую щетку, так как она может поцарапать поверхность, и это испортит внешний вид вытяжки. Пользуйтесь щадящими моющими средствами. При внутренней чистке помимо протирания корпуса, следует проводить и обработку фильтров. Жироулавливающий фильтр можно промыть обычной водой, предварительно очистив его от жирового налета. А вот встроенные угольные фильтры подлежат только полной замене.

Перед началом очистки фильтров, не забудьте отключить вытяжку от электросети. Устройство можно будет подключить только после абсолютного высыхания.

что это такое, как выбрать и установить своими руками

Вне зависимости от площади современной кухни, ее обязательным атрибутом все чаще становится вытяжка.

Она избавляет обои, плиту и потолок от гари и жира и при этом сохраняет здоровье женщины, которая проводит значительную часть времени именно на кухне.

Существует несколько типов такого прибора, и среди них каминная вытяжка занимает свое достойное благодаря разнообразию моделей.

Что такое каминная вытяжка

Каминная вытяжка в интерьере

Все вытяжные устройства, устанавливаемые на кухне, предназначены прежде всего для удаления продуктов горения. Но что значит «каминная»?

Название связано с ее конструкцией и купольной формой корпуса, внешний вид которого напоминает классический камин. К тому же ее вытяжная система устроена точно так же, как и у настоящего камина.

Корпус прибора имеет форму круглого купола, набранного из клиньев. Он хоть и имеет большие размеры, в просторном помещении выглядит все же красиво, а производительность такой техники довольно высокая.

Для небольшой современной кухни можно с успехом использовать модели с зонтом, внешний вид которых напоминает конус или усеченную пирамиду.

Если их не перегружать декором, они не будут привлекать к себе большого внимания и гармонично впишутся в интерьер. Ассортимент оборудования этого типа довольно  широк, и цена у него приемлемая.

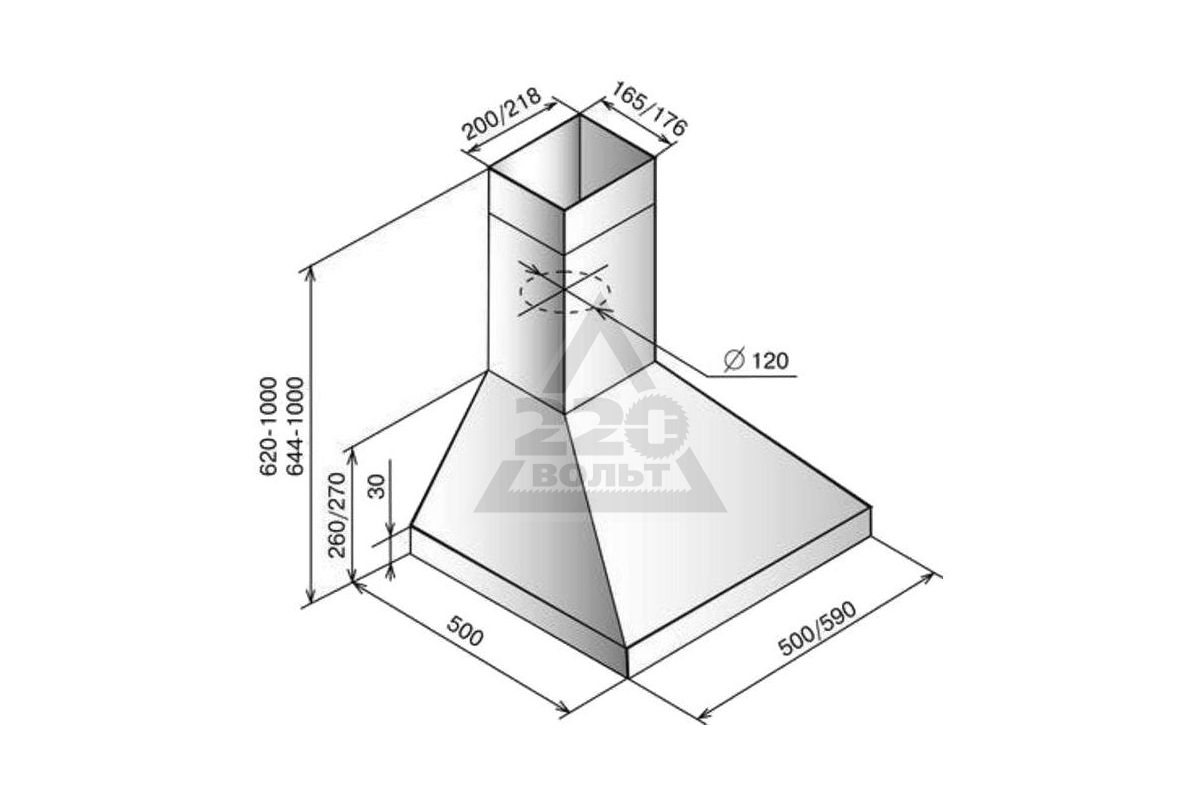

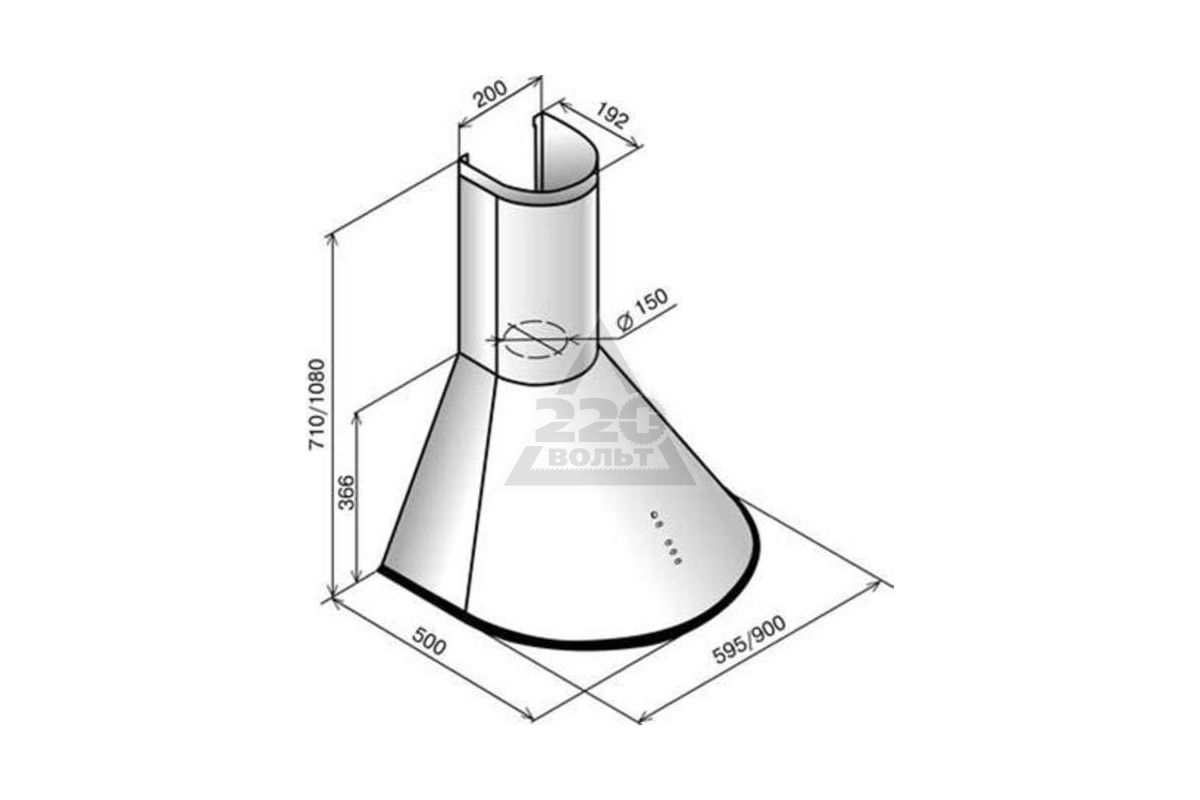

Конструкция каминной вытяжки

Чтобы вытяжка каминного типа идеально вписалась в кухонный интерьер, при ее выборе необходимо обратить особое внимание на конструкцию.

Существует несколько типов таких приборов, и у каждого из этих вариантов есть свои особенности, на которые стоит обратить внимание при выборе.

У всех моделей есть свои достоинства и недостатки. Например:

  • встраиваемые. Могут устанавливаться в кухонный шкаф, и вентиляционная труба не будет видна;
  • настенные. Самые распространенные модели. Устанавливаются в помещениях, где варочная поверхность находится недалеко от стены. Отличаются оптимальным соотношением цены и качества;
  • островные. Идеальный вариант, когда плита расположена в центре кухни, вдали от стен;
  • угловые подвесные. Их установка, оправдана в том случае, когда плита расположена в углу кухни. Такой тип прибора обойдется дороже всех остальных из-за необычного конструктивного решения.

Преимущества

Одно из преимуществ вытяжки каминного типа состоит в наличии большого разнообразия моделей. Их мощность может составлять от 400 до 1000 куб. м/час.

Подробно изучив документацию, несложно выяснить, какая модель подойдет именно для вашей кухни. Кроме того, вытяжки такого типа имеют еще ряд преимуществ, к числу которых можно отнести следующие:

  • Внешний вид. Куполообразная форма оборудования гармонично вписывается в обстановку кухни и, как правило, не требует специальной маскировки вентиляционной трубы.
  • Эффективность. Независимо от размера, вытяжка имеет достаточно высокую производительность. На некоторых моделях успешно используются два двигателя с фильтрами многоразового использования.
  • Разнообразный дизайн. Возможна отделка из самых разных материалов с широким спектром цветовых вариантов.
  • Легкий монтаж. Установка прибора не требует особого профессионализма. Его достаточно легко можно зафиксировать на стене при помощи дюбелей или саморезов.
  • Большой диапазон цен. Стоимость может варьироваться сильно отличаться в зависимости от материала, из которого изготовлено изделие, и его размеров. Есть большая возможность выбора на любой вкус и кошелек.

И наконец, каминная модель может стать отличной альтернативой стандартному дымоходу.

Виды каминных вытяжек для кухни

По принципу работы каминные варианты подразделяются на два вида: рециркуляционные (фильтрующие) и проточные (эвакуирующие).

Каждый из них имеет свои достоинства и недостатки.

Рециркуляционная вытяжка

Принцип ее работы основан на рециркуляции воздуха. Такие изделия не вытягивают воздух наружу, а пропуская его через фильтры, возвращают в помещение. Обычно прибор состоит из двух фильтров: угольного и жирового.

По сравнению с проточной, фильтрующая вытяжка обладает меньшей производительностью. Мощность теряется при прохождении воздуха через фильтр и составляет около 40%.

Однако у нее есть два несомненных преимущества: ее намного легче установить, так, как для этого не требуется подсоединение к вентиляционной шахте, и  ее стоимость намного ниже, чем проточной вытяжки.

Выводящая (проточная) вытяжка

Эти устройства вытягивают загрязненный воздух из кухни и отправляют его либо в вентиляционную шахту либо сразу на улицу. Они обладают высокой производительностью и способны очищать помещение от неприятного запаха в самые короткие сроки.

Встроенный в них жировой фильтр неплохо справляется с очисткой воздуха от жира и пыли. Этот фильтр в замене не нуждается, достаточно время от времени его промывать.

Критерии выбора каминной вытяжки

Чтобы каминные вытяжки для кухни были не только элементом интерьера, а действительно приносили пользу, необходимо разобраться во всех нюансах их выбора.

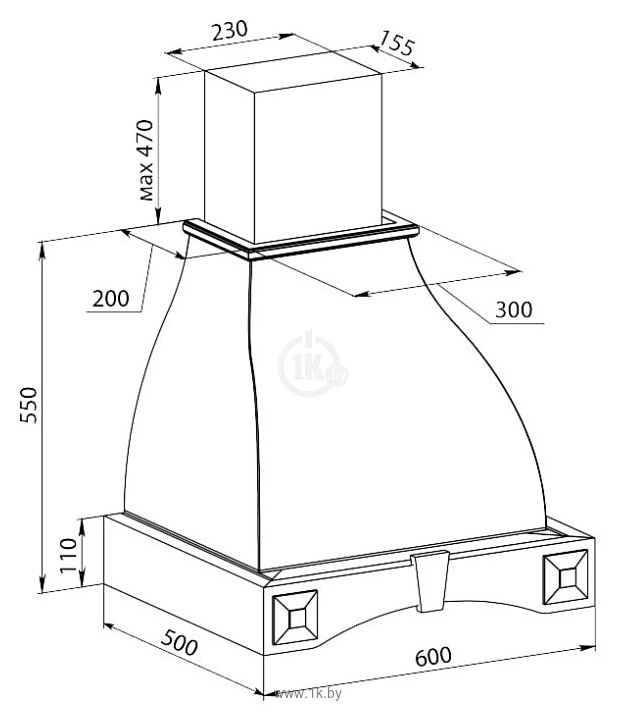

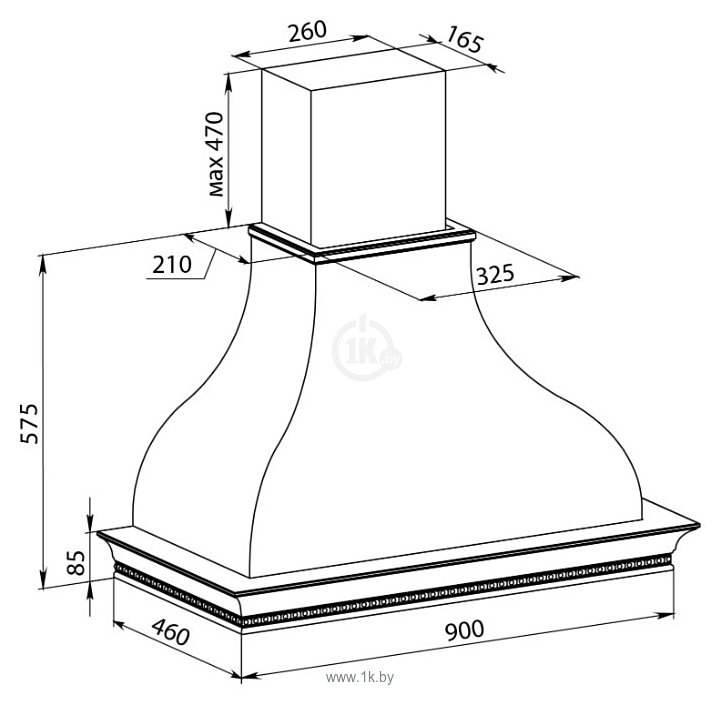

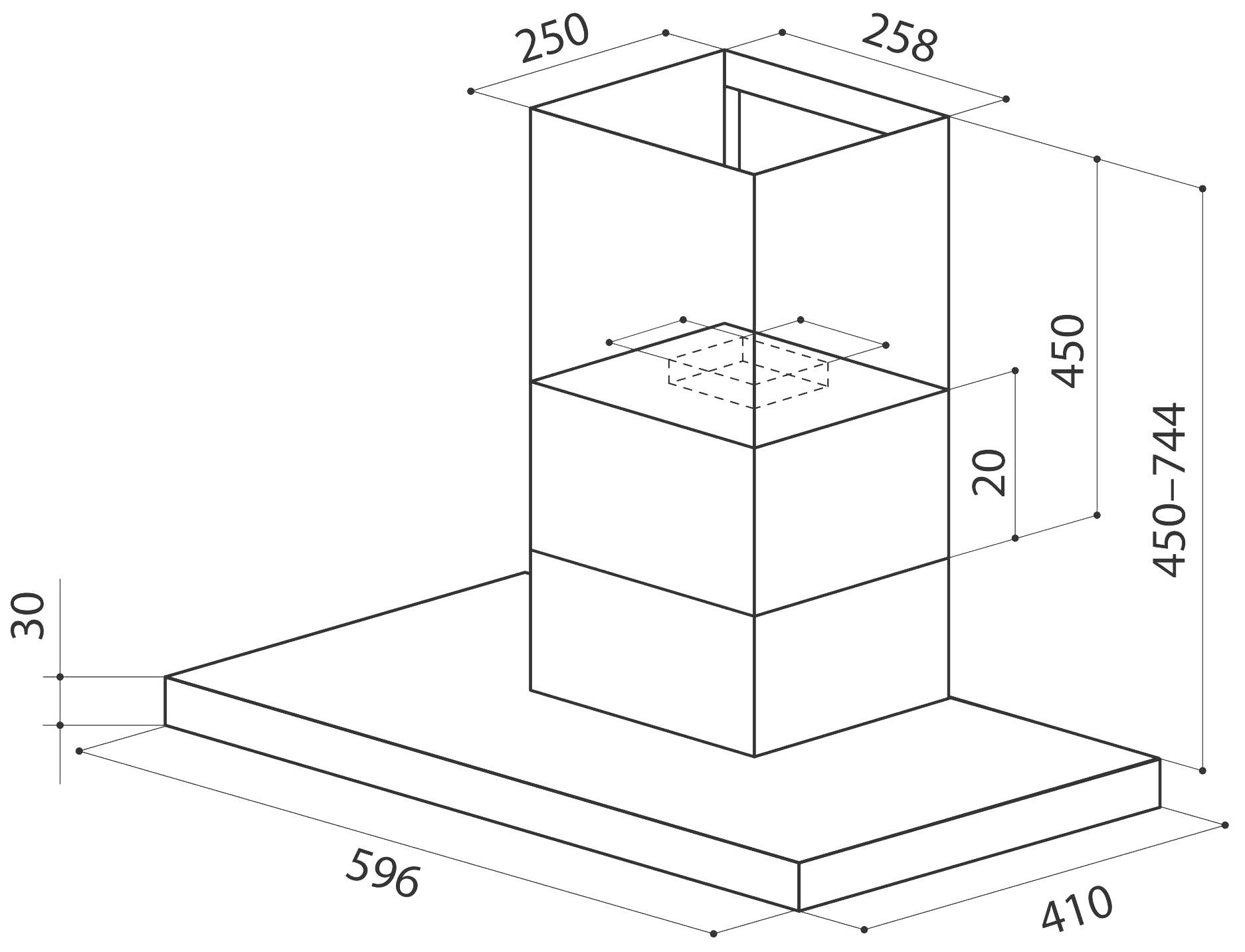

Габариты

Главный принцип выбора каминной вытяжки по размерам заключается в том, чтобы ширина зонта соответствовала размеру плиты. Больше можно, но ни в коем случае не меньше.

Глубина зонта может и не так важна, но все же лучше подобрать ее так, чтобы козырек не очень выступал над поверхностью плиты, иначе во время приготовления пищи можно об него удариться.

При выборе модели на кухню немаловажное значение имеет высота прибора. Ею определяется максимально допустимое расстояние между поверхностью зонта и вентиляционным отверстием.

Важная информация! Расстояние от плиты до нижнего края вытяжки должно быть не менее 60 см.

Мощность

В разных модификациях вытяжных устройств может находиться один или два электродвигателя с вентилятором. Когда речь идет о выборе мощности вытяжки, имеется в виду мощность ее вентиляторов.

Именно от нее зависит один из основных параметров прибора — его производительность. Она определяет, какой объем воздуха устройство способно очистить за час работы.

Расчет производительности вытяжной техники делается достаточно просто: площадь помещения умножается на его высоту и на коэффициент 12.

Уровень шума

Этот параметр важен для любого бытового устройства с электропитанием. При выборе вытяжки этому фактору тоже нужно уделить некоторое внимание, так как монотонный шум негативно влияет на психику и общее состояние здоровья человека.

Уровень шума в некоторой степени зависит от мощности электродвигателя. Модели с двумя моторами малой мощности обладают более низким уровнем шума по сравнению с прибором с одним мощным двигателем.

У некоторых модификаций внутренний и внешний кожух оснащен звукоизолирующими прокладками.

О том, каким уровнем шума обладает конкретная модель, можно узнать, ознакомившись с ее техпаспортом. Этот показатель измеряется в децибелах. Чтобы в дальнейшем готовить с относительным комфортом, лучше выбрать прибор с уровнем шума не более 45 децибел.

Фильтры

Установка жирового фильтра обязательна в любом кухонном воздухоочистителе. Его главная функция — очищение воздуха от мелких частиц жира.

Без этого устройства вся внутренняя поверхность вытяжки, включая электродвигатель, покрылась бы слоем масляной суспензии.

Жировые фильтры могут быть как одноразовыми, так и многоразовыми. Использование одноразового улавливателя намного практичнее. Его не надо стирать, он выбрасываются сразу после того, как потеряет свои улавливающие свойства.

Жироулавливающий фильтр, изготовленный из металла, может служить неограниченно долго. Его не меняют в течение всего срока эксплуатации вытяжки, достаточно промывать по мере загрязнения.

В рециркуляционных моделях, где очищенный воздух вновь возвращается внутрь помещения, после жироулавливателя устанавливается угольный фильтр. Основу этого элемента составляет активированный уголь.

Угольный улавливатель призван очищать воздух от посторонних запахов.

Материал изготовления

На формирование стоимости прибора большое влияние оказывает тот материал, из которого он изготовлена. Самый бюджетный вариант — термостойкий пластик с металлическими вставками.

Стоимость прибора, выполненного из металла, выше. Корпус у них обычно изготавливается из нержавеющей стали или алюминия. Этот вариант более практичный и долговечный.

Самые дорогие каминные вытяжки для кухни изготовлены из древесины редких пород или стекла.

Устройства, сделанные из всех вышеперечисленных материалов, могут неплохо справиться с очисткой воздуха в кухонном помещении. Есть возможность выбрать модель, исходя из своего финансового состояния.

Монтаж и подключение

Установка каминной вытяжки особого профессионализма не требуется. Внимательно изучив инструкцию, можно смонтировать прибор своими руками. Производитель обязан объяснить все необходимые условия монтажа для каждой конкретной модели.

Когда речь идет о проточном варианте, прибор устанавливается с учетом уже существующей в доме вентиляции. Есть два способа удаления воздуха из помещения:

  1. Сооружение дополнительного канала на улицу.
  2. Соединение вытяжки с вентиляционной шахтой.

Для кухонной вытяжки первый вариант предпочтительней, выводить воздух будет правильнее через дополнительный канал. Его размер должен соответствовать диаметру воздуховода. Снаружи устанавливается вертикальная труба такого же диаметра.

Поверх трубы ставится грибок или другое устройство, которое препятствует проникновению воды. Чтобы конденсат, оседающий на внутренней поверхности прибора, не приводил к сбоям в ее работе, устанавливается специальная алюминиевая заслонка.

Второй вариант менее предпочтителен, так как вытяжке, подключенной к вентиляционной шахте, требуется обратный клапан. И даже при наличии такого клапана иногда воздух из кухни может вернуться в помещение.

Важно! При соединении вытяжки с окном или вентиляционной шахтой следует учесть то обстоятельство, что каждый поворот воздуховода заметно уменьшает ее производительность.

Купольная модель закрепляется в определенном порядке. Монтаж состоит из следующих этапов:

  1. Определение точной границы расположения прибора.
  2. Разметка точек фиксации шурупов.
  3. Сверление отверстий для шурупов и фиксация в них дюбелей.
  4. Вкручивание шурупов в два верхних дюбеля и установка на них вытяжки.

Последний этап установки прибора состоит в проверке качества его фиксации и вворачивании остальных шурупов через заднюю панель.

Даже у самой производительной вытяжки потребляемая мощность сравнительно небольшая, и тянуть для ее питания отдельную линию нет никакой необходимости. Если поблизости нет распределительной коробки, можно подключить шлейфом от другой розетки.

Обслуживание

В процессе работы загрязняется как внешняя поверхность корпуса, так и внутренняя. Не рекомендуется внешнюю очистку осуществлять при помощи жесткой щетки, лучше для этого использовать моющие средства для посуды.

Внутренняя очистка состоит не столько в протирании корпуса, сколько в очистке фильтров. Встроенные угольные фильтры можно использовать только один раз, после загрязнения они просто меняются на новые.

Жироулавливающие фильтры, после того как снимаются с корпуса, промываются под струей воды или в посудомоечной машине.

Итоги и выводы

Установка вентиляции каминного типа позволит качественно очистить воздух от продуктов горения и при этом может стать главным акцентом в интерьере.

Регулярное обслуживание в период ее эксплуатации может продлить срок службы на долгие годы.

Возможность провести монтаж устройства на кухне своими руками, без привлечения специалистов, значительно удешевляет стоимость ее установки.

Какими способами производится установка вытяжек на кухне

Содержание статьи

Какой бы большой не была стоимость вашей вытяжки, как бы долго вы ее не выбирали, если установка вытяжки на кухне проведена неправильно, все ваши усилия пойдут насмарку. Неверный монтаж может негативно повлиять на работу вытяжки, ухудшить ее эффективность, укоротить срок службы. Чтобы установка кухонной вытяжки была произведена верно, вам потребуется соответствующая инструкция и инструменты. С помощью наших рекомендаций вы сможете сделать монтаж своими руками.

Кухонная вытяжка

Вернуться к содержанию ↑

Нормативные документы и цена

Правильная установка кухонной вытяжки – это работа, которая должна быть выполнена в соответствии со всеми нормами и правилами. Установка производится, ориентируясь на следующие документы:

  • СНиП «Отопление, вентиляция и кондиционирование»;
  • Инструкция, по которой производится установка вытяжки. Инструкция, которая поможет вам выполнить монтаж своими руками, прилагается к оборудованию.

Сколько стоит монтаж вытяжки? Это зависит от стоимости самой вытяжки. Обычно это 10% от цены на оборудование. Однако если это установка каминной вытяжки, то стоимость может достигать 30%. Установка может быть произведена и своими руками, и с помощью нанятых профессионалов.

Вернуться к содержанию ↑

Инструмент, необходимый для работы

Установка вытяжки выполняется посредством следующих инструментов:

  • Перфоратор/дрель. Вы можете подобрать любой из этих инструментов, однако если стены на кухне бетонные, лучше предпочесть инструмент с функцией отбойника;
  • Шуруповерт. Понадобится для деревянных и сибитных конструкций на кухне;
  • Строительный уровень;
  • Рулетка;
  • Молоток.

Вытяжка на кухню

Если какого-либо инструмента у вас нет под рукой, вы всегда можете взять его в аренду. Арендовать нужный инструмент можно в строительном магазине. Этот вариант будет дешевле, ведь нет смысла покупать дорогой прибор для одноразовой работы.

Установка своими руками может производиться разными способами. Выбор конкретной технологии зависит от того, что вы желаете видеть в итоге. Немаловажен также интерьер в кухне, объем свободного пространства.

Вернуться к содержанию ↑

Монтируем оборудование в кухонную мебель

Установка встраиваемой вытяжки производится в отдельный шкаф. Шкаф под оборудование выполняется без дна. Монтаж вытяжки производится к средней полке. Перед началом работы следует определить расстояние до средней полки. Эта величина зависит от размеров устройства. Обычно расстояние составляет 13-15 см. Установка выполняется по следующей инструкции:

  • Если планируется подключение к каналу вентиляции, необходимо взять шкаф и вырезать в нем отверстия под трубы. Шкаф должен иметь два отверстия: в полке и в крыше. Размеры отверстия зависят от диаметра трубы. Обычно величина эта для встраиваемой вытяжки составляет 10-12 см;
  • На поверхности, которая крепится к средней полке, имеются 4 отверстия. Для того чтобы была проведена установка встраиваемой системы в шкаф, вы можете или просверлить в полке отверстия, или воспользоваться саморезами. Выбор конкретного варианта определяется в зависимости от типа крепежа вытяжки;
  • Проводится составление разметки. Если монтаж производится посредством нерегулируемых «ушей», шкаф и оборудование нужно измерить очень точно. Замер высоты должен выполняться безо всяких погрешностей. Если же применяются универсальные крепления, возможна погрешность в плюс-минус 5 мм.

Вытяжка для плиты

Этот монтаж встраиваемой системы довольно прост. Выполнить его вы сможете своими руками. Шкаф можно приобрести в магазине. Однако некоторые выполняют его самостоятельно. Такая установка позволяет добиться максимальной эстетичности в кухне.

Все лишние детали, которые могут испортить внешний вид интерьера, просто убираются в шкаф. Для того чтобы в кухне было еще более красиво, рекомендуется провести розетку в шкаф. Это позволит не портить дизайн провисающими проводами.

Вернуться к содержанию ↑

Монтируем оборудование под кухонную мебель

Такой монтаж позволяет закрепить систему вытяжки так, чтобы шкаф был сразу над оборудованием. То есть, устройство крепится к нижней части мебели. Такая установка оптимально подойдет в том случае, если в кухне редко готовится много блюд, чаще всего задействована лишь одна конфорка. Монтаж своими руками производится по инструкции:

  • При использовании воздуховода следует выполнить под него круглые отверстия. Их диаметр должен соответствовать данным, указанным в инструкции к оборудованию;
  • Шкаф закрепляется по той же технологии, что описана выше. Панель оборудования можно скрыть с помощью материала, из которого выполняются фасады. Из этого материала можно выполнить фальш-панель, закрепив ее либо на клей, либо на двухсторонний скотч.

Кухонная вытяжка под шкаф

Следует заметить, что такая технология будет уместна только при оборудовании с небольшими габаритами, которое хорошо вписывается в интерьер.

Вернуться к содержанию ↑

Монтируем оборудование на стену

Этот метод наиболее прост и надежен. С этой технологией вы легко справитесь своими силами. Выполняется монтаж следующим образом:

  • Замеряется расстояние между плитой и оборудованием. Нормальный диапазон высоты – 55-80 см. Если не вписаться в этот диапазон, устройство утратит эффективность всасывания;
  • При прикладке устройства к стене обводятся четыре метки через заднюю часть;
  • При помощи бура на 8 мм выполняются отверстия вглубь минимум на 50 мм;
  • Верхние саморезы закручиваются таким образом, чтобы на них можно было подвесить оборудование;
  • Нужно проверить надежность фиксации устройства. Затем через отверстия в задней панели вкручиваются саморезы в нижние дюбели.

Перед проведением работ обязательно загляните в инструкцию, прилагающуюся к оборудованию. В ней указана схема монтажа, дополнительные рекомендации, технические данные.

Монтаж кухонной вытяжки на стену

Если документации к устройству у вас нет, вы сможете найти нужную информацию в интернете. Для этого необходимо знать фирму и модель вытяжки.

От того, насколько качественно вы сделаете работу, зависит эффективность работы устройства. От выбранной технологии и профессионализма зависит также и то, насколько красиво и эстетично будет в вашей кухне. Если вы не уверены в своих силах, вы всегда можете пригласить наемную бригаду. Мастера обязаны выполнять всю работу в соответствии со СНиП и другой документацией.

Вернуться к содержанию ↑

Установка и подключение вытяжки на кухне

АвторПоделитесьОцените

Виктор Самолин

Интересное по теме:

Установка каминной вытяжки | ooosb.

ru

Как известно, камин во время своей работы образовывает дым, копоть и другие продукты горения, которые вредят здоровью человека и окружающей среде.

Например, от копоти желтеют стены, обои, портятся рядом стоящие предметы и прочее.

Именно поэтому нужно заранее позаботиться о качественном дымоходе и хорошей вытяжке.

Вытяжка – это главный элемент не только на кухне, но и в помещении, где установлен камин. В зависимости от размеров каминного очага и его типа, определяется мощность вытяжки, которая должна максимально проявлять свои способности.

Стоит отметить, что каминная вытяжка устраняет не только дым, но и лишнее количество влаги, тем самым избавляя помещение от конденсата. Благодаря такому оборудованию можно полностью избавить помещение от дыма и других неприятных запахов.

Главные функции вытяжки

Если вы решили установить каминную вытяжку, то для этого лучше всего позвать специалиста, хотя при наличии специальных инструментов и знаний, можно самостоятельно справиться с этой задачей. Если вы установите вытяжку в помещении, где находится камин, то вы получите такие преимущества:

  1. Вытяжка в комплексе с дымоходом избавит помещение от посторонних запахов.
  2. Внутри этого устройства установлены специальные фильтры, основанные на углях, за счет чего происходит отличная циркуляция воздушных масс, а продукты горения быстро “покидают” помещение.
  3. Такие устройства имеют несколько режимов работы и подключаются к вентиляционной системе, если она имеется.

За таким приспособлением нужно правильно ухаживать, так как от этого зависит долговечность вытяжки и ее работоспособность. Такая установка полностью избавляет помещение от налета жира, копоти и другие продуктов сгорания, которые часто оседают на мебели, шторах, обоях и прочее.

Каминную вытяжку можно декорировать подручными материалами, но для создания неповторимого эффекта лучше всего приобрести специальные материалы. Кроме всего прочего, для отделки можно использовать жаропрочную краску и посредством трафарета нанести рисунок на поверхность вытяжки. Установка такого устройства не потребует от вас огромный знаний и не займет много времени.

Для экономии сил можно воспользоваться услугами специалиста, который в сжатые сроки установит вытяжку, и эта услуга не будет стоить вам слишком дорого. В комплект вытяжки входит инструкция по эксплуатации, поэтому вы сможете легко осуществить монтаж вентиляционной системы.

Как правильно установить вытяжку над газовой плитой своими руками

Ароматы на кухне всегда присутствуют при приготовлении еды. Причем, пар, который исходит со сковородок и кастрюль, разлетающиеся капли жира, угарный газ, выпускаемый газовой плитой, и запахи распространяются по всей квартире или дому, что вносит определенный дискомфорт обитателям и прибавляет работы хозяйкам в уборке кухни. Установка кухонной вытяжки поможет решить данную проблему и избавиться от неудобств.

Для того, чтобы выполнить монтаж вытяжки нужно заранее ответить на несколько вопросов.

Какую модель кухонной вытяжки выбрать?

В наше время, рынок переполнен различными моделями вытяжек и, чтобы подобрать наиболее подходящую, необходимо учитывать несколько параметров. Чаще всего, владельцы домов и квартир приобретают их совместно с газовой плитой, чтобы они гармонично смотрелись и подходили друг другу по габаритам.

По типу действия, они подразделяются на два вида:

  1. Рециркуляционные
  2. Эвакуирующие

Циркуляционные вытяжки всасывают воздух над газовой плитой, проводят его через специальные фильтры и выпускают его в помещение. Стоит отметить, что рециркуляционная вытяжка стоит на порядок дороже, причем, после продолжительного использования, она может не полностью поглощать все запахи, а также, она не впитывает избыточное тепло, которое образуется газовой плитой. Это связанно с тем, что фильтры, которые поглощают запахи забиваются и приходят в нерабочее состояние.

Эвакуирующие же, после поглощения воздуха, сразу же выпускают его через воздуховод наружу. Если у Вас возникнет желание переделать эвакуирующую вытяжку в циркуляционную, путем нехитрых манипуляций, можно крепить вместо воздуховода угольный фильтр, которые также используются в противогазах.

По месту монтажа вытяжки, они подразделяются на интегрированные, потолочные островные, настольные, каминные. Настольная вытяжка имеет горизонтальный продолговатый раструб, но ее, в большинстве случаев, используют в профессиональных кухнях, совместно с технологическими кухонными установками. Монтаж вытяжки каминной можно встретить в элитных кухнях и, в большинстве случаев, она проектируется индивидуально. При этом она является отдельным устройством, не связанным с остальными предметами кухонной мебели и рассчитать стоимость на начальных этапах будет проблематично.

Потолочная островная вытяжка подразумевает наличие фальшпотолка и устанавливается на небольшой площади над плитой, на которой будут размещаться несколько воздухозаборников. Затраты на подобную конструкцию вытяжки довольно большие, при этом, своими руками ее монтировать практически невозможно.

Для среднестатистической семьи, идеальным вариантом будет установка вытяжки – колпака в шкаф кухни. Этот способ привлекателен тем, что выполнить монтаж вытяжки на кухне подобного типа можно самостоятельно, при этом потребуются минимальные затраты по покупке необходимых деталей и приборов, а также не потребуют множество профессионального инструмента.

Смотрите также:

Как позаботиться о безопасности?

Несмотря на всю парадоксальность, кухня относится к месту с повышенной опасностью. Поэтому, перед тем, как установить вытяжку, нужно отчетливо понимать, откуда могут исходить опасности, если пропустить один из этапов или не придать ему должного значения. В частности, вытяжка подключается к электричеству, а с учетом того, что на ней оседает влага и жир (именно они могут спровоцировать пробои электричества с мотора, установленного в вентиляторе), можно получить травму или ожоги током при касании о металлический корпус вытяжки. Современная кухонная вытяжка подключается к электросети при помощи 3-х проводов (заземление, нулевой провод, фаза). Чтобы исключить вероятность травматизма, нужно тщательнейшим образом позаботиться о заземлении.

На текущий момент, в новых домах устанавливаются контуры заземления и евро розетки и это обеспечивает надежную безопасность от травматизма электричеством. Однако, в большинстве домов подобные контуры не установлены, поэтому, для того, чтобы избежать пробои, требуется провести работы по заземлению. Для этого не понадобится рыть траншеи и проводить иные капитальные работы. Тем более, не нужно заземлять вытяжку на отопительные, водопроводные или газовые трубы, ведь этот вариант может спровоцировать еще большие беды. Нужно выбрать нейтральный (ни с чем не связанный) способ заземления.

Для этого достаточно иметь доступ к электрощиту (будьте осторожны, ведь там идет ток с напряжением 220В). Открыв его, можно невооруженным взглядом заметить, что провода выходят с замурованной трубы. В подавляющем большинстве случаев, на ней размещается труба с нанесенной на нее резьбой или резьбовой болт, к которому скорее всего уже подключены иные проводки, обеспечивающие заземление других приборов. Протянув от кухонной вытяжки гибкий провод с несколькими жилами, его нужно подключить к данному болту. После подключения проводов заземления от вытяжки к данному болту, можно быть абсолютно уверенным, что ток не пробьет металлический контур устанавливаемого изделия. Если на трубке с резьбой уже не хватает места для подключения, ни в коем случае не нужно отключать один из них, это очень опасно для Вас и других членов семьи. В этом случае воспользуйтесь клеммой и закрепите заземляющий провод. Если резьбовые засечки не нанесены на трубку, желательно использовать хомут для надежного закрепления.

Какой воздуховод приобрести и куда его подключать?

Идеальным вариантом воздуховода будет гофрированная алюминиевая труба. При покупке нужно подобрать такой диаметр трубы, который будет приблизительно равен диаметру верхнего колпака на вытяжке.

Самым очевидным решением подключения воздуховода является вывод к вентиляционной трубе или же напрямую за пределы жилища, сделав проем в стене. Однако эти способы не являются самыми оптимальными. В первом случае, при выделении плитой большого объема сжигаемого газа при всех работающих конфорках, а также пара с приготавливаемой пищи, воздуховод может банально не справиться и часть будет развеиваться по жилому помещению или попадать к соседям.

При большом ветре на улице, при таком подключении, вытяжка и вовсе может оказаться бесполезной, при этом все выделения могут возвращаться не только в Вашу кухню, но и в помещения соседей посредством вытяжки, что явно их не порадует. Во втором случае возникают вопросы конструктивного характера: пробить стену – дело не из легких, к тому же на это нужно разрешение соответствующих органов, ведь стена является несущей. При этом, в воздуховоде будет оседать большое количество конденсата, что наверняка может привести к пробою. Оптимальным вариантом является выполнение дополнительного отрезка воздушного короба с установкой клапана – хлопушки.

Установка обратного клапана – хлопушки

Для установки клапана – хлопушки нужно учесть несколько обязательных, принципиально важных пояснений:

  1. Чаще всего, вытяжка, которая планируется использоваться под воздуховод, имеет соотношение сторон 3:4. Диаметр же трубы воздуховода приобретается со значением, которое должно быть приблизительно равным большей стороне. В этом случае, вытяжка будет полностью закрыта, а монтаж не доставит никаких хлопот.
  2. Заслонка для хлопушки должна быть изготовлена из легкого материала. Лучше всего подойдет листок фторопласта с толщиной 0,5мм или же жести. Чем легче будет данная заслонка, тем эффективнее будет срабатывать хлопушка.
  3. К заслонке должна быть прикреплена тоненькая и слабая пружина. Это обеспечит ее беспрепятственное открытие и плавное возвращение в исходное состояние. Поэтому, жесткие пружины крайне не рекомендуются. Рекомендуемые размеры материала пружины и ее габариты: проволока – 0,2 мм; диаметр – до 5 мм; длина – до 1,5 см.

Фильтры или нейтрализаторы запахов в кухонной вытяжке

На современном рынке имеются 3 вида нейтрализаторов, каждый из которых имеет свои преимущества и недостатки.

Химические нейтрализаторы хорошо справляются с поставленной задачей. Однако, если учесть, что в вытяжке оседает жир, который также покрывает активные элементы, она не будет служить столько, сколько прописано в гарантийном сроке эксплуатации и рассчитать его практически невозможно. Поэтому, их придется очень часто менять.

Электроионизационные нейтрализаторы имеют такой же принцип работы, что и стандартные ионизаторы воздуха. Но по мощности, он превосходит комнатный образец, ведь концентрация пара в разы больше, чем в жилых помещениях. Это создает довольно объемное магнитное поле, которое выше допустимых норм.

Ультрафиолетовые нейтрализаторы решают проблему, как очистки, так и подсветки встроенной кухонной плиты. Они хорошо справляются с поставленной задачей и абсолютно безвредны. Но лампы требуют периодической очистки от жира, а их замена нужно с периодичностью раз в 2 года, что существенно будет бить по карману, ведь они не из дешевых.

Несколько советов по установке вытяжки

Для того, чтобы выполнить монтаж вытяжки, нужны инструменты, которые имеются практически у каждого хозяина. Исключением является электролобзик, который можно купить или взять напрокат.

Установка кухонной вытяжки, начинается с изготовления короба для хлопушки. Наиболее подходящим материалом для изготовления будет служить жесть, оцинковка или же тонкая алюминиевая пластина. Затем, нужно на месте крепления хлопушки обвести карандашом контур для последующей установки и закрепления монтажной пеной. ( См. также: Ремонт кухонной вытяжки своими руками )

Освободить шкаф над плитой. Максимально точно рассчитать площадь вытяжки и при помощи электролобзика выпилить в нижней части шкафа такой же размер. Лучше всего приложить вытяжку и очертить контур на нижней полке карандашом. Не нужно расстраиваться, если вырез получится не совсем аккуратный и точный, все недочеты будут скрыты и шкаф внешне не утратит привлекательности. Затем, освободив шкаф от полок, нужно вырезать отверстия под воздуховод. В верхней части шкафа нужно сделать отверстие под хлопушку, где ширина и высота должны быть на 3-5 мм больше.

Затем нужно крепить вытяжку к нижней части шкафа при помощи саморезов. Далее закрепляем гофр к вытяжке. Не нужно герметично ее стягивать (впоследствии это облегчит чистку конструкции), будет достаточно обмотать тонкой и гибкой проволокой. Для подключения вытяжки к электросети, нужно заранее позаботиться о прокладке кабеля. Если подключение будет через розетку, провод можно умело скрыть за мебельными приспособлениями. В случае, если планируется прямое подключение, необходимо разместить короб, в который нужно вложить провода и подключить их к электросети.

Совет:

Если Вы не знаете, как установить кухонную вытяжку, лучше всего воспользоваться консультацией специалиста, а также изучить подсказки, которые приведены выше.

Каждый специалист выполняет операции крепления вытяжки индивидуально, по своему вкусу. Однако стоит учесть, что все операции нужно проводить внимательно, рассчитать все до мельчайших подробностей и стараться допускать наименьшую погрешность.

Обслуживание вытяжки

Вытяжку в обязательном порядке нужно чистить от копоти. Этот шаг необходим по нескольким причинам:

  • Коэффициент полезного действия будет сокращаться, ведь воздуховод, вентилятор и т. п. будут забиваться копотью. Это приведет к тому, что часть испарений будут попадать в жилые помещения, что будет вносить дискомфорт.
  • Из-за копоти, которая будет оседать на стенках воздуховода и рабочих деталей вытяжки, вероятность воспламенения вытяжки возрастает. Этот факт особенно актуален, ведь в этом случае может сгореть жилье полностью.





Рекомендуемый интервал между каждым техническим обслуживанием составляет около полугода. Для этого потребуется практически полный разбор конструкции. Каждую, отдельно взятую, часть конструкции нужно тщательнейшим образом очистить от копоти, смазать вентилятор, проверить электрическое соединение.

Смотрите также:

Установка вытяжки

— Extreme How To

Ларри Уолтон

Под вытяжкой — Установите вытяжку духовки, чтобы модернизировать вытяжную систему кухни.

Когда Vendettis решили модернизировать свою кухню, они выбрали одно ключевое улучшение — это установка вытяжки коммерческого типа. Вытяжка из нержавеющей стали не только добавит блеска кухне для гурманов, но и откроет комнату для лучшего обзора окон и прилегающих жилых помещений.В качестве дополнительного бонуса новая конструкция вытяжки предложит лучший воздушный поток для удаления пара и запахов из дома.

Если вы строите новую кухню или планируете реконструкцию с использованием вытяжки такого типа, убедитесь, что поверхность стены и источник питания уже установлены. Однако, если вы снимаете существующую вытяжку и навесные шкафы, на которых она установлена, у вас впереди еще немного работы.

Большая часть складского пространства над существующей вытяжкой Vendettis была занята воздуховодами.Они посчитали, что могут компенсировать любые потери хранения, связанные с удалением соседних навесных шкафов, установив несколько полок из нержавеющей стали, которые обеспечили бы функциональное хранение, добавив при этом коммерческое ощущение кухни.

Как к:

Step 1: Подготовьтесь к установке этой вытяжки в промышленном стиле, удалив все навесные шкафы, расположенные над кухонной плитой. Некоторые домовладельцы компенсируют потерянное хранение шкафов, устанавливая открытые полки и стеллажи рядом с вытяжкой.

Шаг 2: Извлеките детали вытяжки из упаковки и разместите монтажный кронштейн, чтобы измерить расстояние от нижней части прибора до кронштейна.

Шаг 3: Совместите направляющие для измерения, чтобы убедиться, что они достигают потолка на высоте, которую вы выбираете для установки вытяжки.

Шаг 4: Измерьте и отметьте высоту монтажной пластины вытяжки.Обратите внимание на предложения по высоте в инструкции, потому что это повлияет на работу вытяжки и на то, насколько хорошо она удаляет пар и не дай бог, дым из зоны варочной поверхности.

Шаг 5: Используйте уровень, чтобы разметить отвесные линии, где будут располагаться труба воздуховода и желоб. Для нашей установки это также определило расположение необходимой розетки.

Шаг 6: С помощью компаса разметьте место, где воздуховод должен быть разрезан, чтобы пройти через потолок.Внутри вытяжки не так много места, поэтому держите воздуховод близко к стене.

Шаг 7: Вырежьте отверстие для канала вытяжки с помощью небольшой пилы для стен.

Шаг 8: Установите монтажный кронштейн и отметьте места для винтов монтажного кронштейна.

Шаг 9: Если вы можете попасть в стойку с помощью только одного винта, используйте стеновой анкер с другой стороны кронштейна.Примечание. Если вы не можете закрепить кронштейн на стойке хотя бы одним винтом, НЕ устанавливайте вытяжку, используя только стенные анкеры. Вам нужно будет открыть стену и установить подкладку.

Шаг 10: Прикрепите кронштейн к стене.

Шаг 11: Повесьте вытяжку на кронштейн.

Шаг 12: Используйте уровень, чтобы убедиться, что вытяжка установлена ​​правильно.

Шаг 13: Отметив места для монтажа и добавив все необходимые анкеры, снова повесьте вытяжку и закрепите ее через заднюю стенку в прилагаемых отверстиях для винтов. Примечание. Возможно, вам придется просверлить одно или два отверстия в местах расположения шпилек, чтобы убедиться, что вы крепитесь к прочной основе.

Шаг 14: При необходимости соберите монтажные кронштейны загонки капота. Проверьте эти кронштейны, чтобы увидеть, насколько они подходят.

Шаг 15: Установите монтажные кронштейны направляющей вытяжки между отметками разметки направляющих и на правом возвышении до потолка.

Шаг 16: Вытяните секцию воздуховода в отверстие в потолке и вниз на фланец воздуховода вытяжки.

Шаг 17: Войдите в чердак и завершите установку вытяжного канала. Вытяжка должна выходить через вентиляционное отверстие на крыше. Основная задача вытяжки — отвод пара из кухни, и этот пар должен отводиться с чердака. Избегайте низких мест в воздуховоде, где пар может конденсироваться в воду и накапливаться в воздуховоде.

Шаг 18: Оберните все соединения воздуховодов термостойкой лентой, а не стандартной изолентой.

Шаг 19: Закройте воздуховод вытяжки термостойкой изолентой.

Шаг 20: Снимите защитную пленку с заглушки капота в местах перекрытия частей. Рекомендуется оставить пленку как можно дольше, чтобы защитить отделку во время установки.

Шаг 21: Соберите секции вытяжки так, чтобы их длина соответствовала расстоянию от вытяжки до потолка.

Шаг 22: Поместите желоб вытяжки над воздуховодом.

Шаг 23: Прикрепите заглушку к скобам.

Шаг 24: Снимите защитную пленку с установленной вытяжки.

Шаг 25: Установите фильтры в соответствии с инструкциями.

Step 26: Готовая кухня с большими открытыми пространствами над плитой.

БОКОВОЕ ПРИМЕЧАНИЕ 1

Ремодел капота Range

Чтобы подготовить существующую кухню, где необходимо снять шкафы, вам потребуется отключить питание старой вытяжки, а также варочной панели, прежде чем накрыть варочную панель и прилавок защитным картоном или тканью.

Отсоедините и снимите существующую вытяжку. Разрезание герметика и удаление любого карниза шкафа поможет минимизировать повреждение стен.

Убедитесь, что вы вывернули все винты, которыми навесные шкафы крепятся к прилегающим лицевым каркасам шкафа или коробкам. Получите некоторую помощь, прежде чем откручивать винты, которыми шкафы крепятся к стене.

Узнайте из инструкций к вытяжке, где должен быть источник питания. Если новая вытяжка поставляется со шнуром, для которого требуется розетка, вам также необходимо будет предоставить ее.

Отремонтируйте все стены и покрасьте поверхность перед тем, как приступить к установке вытяжки.

БОКОВОЕ ПРИМЕЧАНИЕ 2

Установка отвода вытяжки

Для установки некоторых приборов требуется розетка. Если ваша старая вытяжка была «зашитой», возможно, вам потребуется установить переделанную соединительную коробку для розетки.

Разложите эту коробку в зоне погони, но в сторону, чтобы канал очистился, когда все будет собрано.

Используйте небольшую пилу для стеновых панелей, чтобы вырезать выходную распределительную коробку.

Проденьте провод из исходного положения через новое отверстие в гипсокартоне через одно из отверстий в задней части соединительной коробки.

Установите соединительную коробку в стену и закрепите ее с помощью прилагаемой системы крепления.

Обрежьте и зачистите концы проводов.

Подсоедините провода к розетке: черный провод к золотому винту, белый провод к серебристому винту.

Сложите провод на место, когда будете размещать розетку в коробке. Прикрепите розетку к коробке саморезами, которые еще должны быть прикреплены к розетке.

Установите крышку. Включите выключатель. Выполнено.


Рекомендуемые статьи

Как установить вытяжки FOTILE

Вытяжки

FOTILE — отличное дополнение к любой кухне, наполненной красотой и, прежде всего, блестящим использованием. Вот несколько советов по установке вытяжки FOTILE:

(FOTILE EMS9018)

Как выбрать тип вытяжки:

Многим любителям декорирования кухни этого достаточно, чтобы почесать голову: « Что выбрать: верхнюю или боковую вытяжку? » «Должен ли я накрыть верхнюю половину шкафом или оставить его незащищенным?»

Конечно, эстетические предпочтения и украшения у всех разные. Вкратце расскажем о различных способах установки, требующих внимания. Вы можете выбрать в соответствии с вашими потребностями: (Ниже представлены два способа: один со шкафами, а второй без шкафов)


(FOTILE JQG7501)

(FOTILE JQG7502)

123 Вытяжной шкаф с боковой тягой

Если вы планируете установить шкаф прямо над вытяжкой и перекрыть дымовую трубу дверью, то при выборе шкафа необходимо учитывать размер шкафа.Если шкаф находится слишком высоко, всасывание вытяжки будет ослаблено, и можно добавить только панель шкафа или пластину из нержавеющей стали, чтобы уменьшить монтажную высоту вытяжки.


(с декоративной пластиной шкафа)


(с декоративной пластиной FOTILE)

Если вы не планируете устанавливать подвесной шкаф над вытяжкой или устанавливать подвесной шкаф над вытяжкой, следует приобрести декоративную крышку, чтобы скрыть дымовую трубу.Планируйте согласно соответствующим стандартным размерам на схеме установки в руководстве.



Вытяжные вытяжки

Если вы хотите установить верхний вытяжной колпак, постарайтесь не устанавливать навесной шкаф над вытяжкой, а при ремонте получите план помещения модели вытяжки ты хочешь купить. По плану определите расположение шнура питания и положение выпускного отверстия.

Кроме того, из соображений эстетичности рекомендуется, чтобы нижняя часть вытяжки была заподлицо с нижней частью настенного шкафа.Каждая вытяжка имеет рекомендованную высоту установки и соответствующие размеры, которые можно учитывать при установке шкафов.

(FOTILE EMS9016)

(FOTILE EMG9030)

Пять шагов для установки вытяжки (ремонт кухни)

Полная последовательность установки вытяжки обычно рекомендуется следующим образом: открыть дымоходное отверстие → Предварительно закопать дымовую трубу → установить потолок → установить шкаф → установить вытяжку.

Шаг 1 : Откройте дымоходное отверстие

Первым шагом при установке вытяжки является резервирование достаточного пространства для дымоходного отверстия. Большинство вытяжек серии FOTILE имеют круглую форму и диаметр 6 дюймов.

(Адаптер воздуховода для вытяжки с боковой тягой FOTILE)

(Адаптер воздуховода для вытяжки FOTILE)

Шаг 2: Предварительно закопать дымовую трубу установить вытяжку позже, и так она тоже будет красивее.Если вы сначала подвешиваете потолок, вам нужно будет открыть косынку потолка или проделать отверстия в потолке при предварительном закапывании дымовой трубы позже, поэтому не рекомендуется предварительно вставлять дымовую трубу таким образом.

Напоминание: чем длиннее дымовая труба, чем больше изгиб, тем больше потеря давления, что снижает мощность всасывания, дым не будет всасываться должным образом. Рекомендуется, чтобы общая длина дымовой трубы не превышала 16 футов и не превышала 3-х изгибов (оба должны быть выполнены одновременно).Старайтесь не гнуться под прямым углом.

Шаг 3: Установите подвесной потолок

Для кухни, особой зоны с сильными масляными пятнами и тяжелым водяным паром, выбор потолочных материалов является жизненно важным. При рассмотрении эстетики материала потолка кухни важнее учитывать его практичность. Выбор подходящего материала для кухонного потолка может свести к минимуму ненужные проблемы в будущем.

Шаг 4: Установите закрывающий шкаф

Шкаф устанавливается перед вытяжкой для предотвращения ударов и повреждений во время установки.В процессе установки в вытяжку может попадать пыль и древесная стружка шкафа, что потенциально может повлиять на ее использование. При последующей установке вытяжка может быть установлена ​​более плавно и при необходимости может быть легко снята.

При установке шкафа над вытяжкой, сообщите разработчику шкафа размер вытяжки и заранее зарезервируйте подходящее место для вытяжки.

Шаг 5: Установите вытяжку

После завершения потолка, шкафов и столешниц и вентиляции источника питания можно, наконец, установить вытяжку.Это сделано для того, чтобы избежать повреждения машины из-за других процессов декорирования (таких как царапины, разрезание дымовой трубы, загрязнение пыли и т. Д.), И в то же время сервисным инженерам FOTILE удобно протестировать машину.

Кроме того, к монтажной высоте вытяжки предъявляются строгие требования. Если он слишком высокий или слишком низкий, это повлияет на использование вытяжки:

✘ Если установка слишком высока: за пределами зоны контроля золотого дыма, это повлияет на эффект курения;

✘ Если установка слишком низкая: Если пламя печи велико, панель станет горячей; если в панели слишком много масла, это также может воспламеняться.

Следовательно, перед установкой продукта вы должны понимать размер вытяжки и требования к конкретной высоте установки. Вы можете обратиться к схеме установки в инструкции по эксплуатации приобретенной вытяжки или напрямую связаться с нами.

После установки вытяжки рекомендуется как можно скорее снять пленку с кожуха вентилятора и декоративной крышки. Если вы подождете некоторое время, прежде чем надеть колпак, и через какое-то время оторвете его, будет сложно удалить защитную пленку, и цвет поверхности крышки вентилятора и декоративной крышки станет неравномерным.

Как установить вентиляционное отверстие вытяжки через потолок (13 ступеней)

Вы хотите знать, как установить вентиляционное отверстие вытяжки через потолок?

Как настенные, так и островные вытяжки могут иметь гибкие вентиляционные шланги, проходящие через потолок (и наружу).

В этом руководстве я перейду к …

  • Как установить потолочный монтажный кронштейн
  • Советы по соединению опорных кронштейнов
  • Как соединить внутренний и внешний дымоход (крышки воздуховодов)

Давайте получим начал с этого руководства!

Краткое описание: установка вытяжки через потолок

Если вы приобрели вытяжку для автономной или настенной установки, для обоих этих типов приборов может потребоваться установка гибкого вентиляционного отверстия вытяжки, проходящего через потолок .

Сначала аккуратно начертите круг на гипсокартоне, а затем сделайте разрез гипсокартона. После отверстия вам нужно будет соединить вертикальные кронштейны каркаса с балками потолка и подключить его к источнику питания (через розетку или провод).

А при электрическом подключении нужно установить крышки воздуховода (дымохода). Наконец, вы захотите подключить вытяжку к гибкому вентиляционному отверстию и к подвесным кронштейнам.

Читайте также: Каковы лучшие бесканальные вытяжки?

Руководство по установке

Мои 13 шагов ниже по установке гибкого вентиляционного отверстия вытяжки через потолок основаны на руководстве по установке Winflo.Эти основные шаги можно обобщить на большинство других вытяжек, которым необходимо сделать прорезь в потолке.

Если у вас есть какие-либо сомнения по поводу установки, обратитесь к квалифицированному подрядчику для установки.

№1.

Trace Circle

Первый шаг — нарисовать круг на потолке, чтобы можно было вырезать гипсокартон.

Вы можете использовать кронштейн для крепления к потолку, чтобы обвести круг. Это круглое отверстие кронштейна должно быть немного больше, чем фактический размер воздуховода.Пожалуйста, сначала используйте инструмент для поиска шпилек, чтобы убедиться, что в месте вырезания нет шпилек.

Читайте также: Сколько кубических футов в минуту мне нужно для вытяжки?

№ 2. Сделайте вырез в потолке

Теперь сделайте вырез в гипсокартоне с помощью пилы для гипсокартона или ручного лобзика. Будьте осторожны, чтобы не повредить электропроводку и другие скрытые коммуникации.

№ 3. Потолочная опора

Для некоторых вытяжек типа «остров» может потребоваться поддержка балок или шпилек. Сделайте деревянную опору и прикрепите к верхней части шпилек или балок.

№ 4. Прикрепите кронштейн для крепления к потолку

После установки деревянной потолочной опоры (если требуется) вы захотите прикрепить металлический потолочный кронштейн.

Используйте винты, прилагаемые к вытяжке, и закрепите винты через потолочный кронштейн и в деревянной потолочной опоре.

Читайте также: Какие вытяжки для настенного монтажа самые популярные?

№ 5. Установите вентиляционный канал

Теперь пришло время установить гибкий вентиляционный канал, вероятно, 6-дюймовый или 8-дюймовый, в зависимости от вытяжки.

Вам нужно будет соединить его с внешним вентиляционным шлангом алюминиевой лентой или лентой.

№ 6. Установить верхнюю опорную раму Кронштейны

Перед тем, как установить внешнюю рамку вентиляционного колпака, вам необходимо будет установить четыре верхних опорные кронштейны рамы на монтажном кронштейн потолка.

Используйте прилагаемые винты, чтобы закрепить их.

Читайте также: Как работает вытяжка без воздуховода?

Источник: Руководство по установке Winflo

№ 7.Приложить Нижние опорные кронштейны рамы

Для того, чтобы иметь правильную длину опорной рамы кронштейнов, измерить расстояние между верхней частью печи (варочной) и в нижнюю части вытяжки.

А теперь соедините нижнее опорную раму крепление к верхним опорным кронштейнам рамы (при правильной длине), используя предоставленные винты.

№ 8. Прикрепите вытяжку к нижним опорным кронштейнам

Для этого этапа, скорее всего, потребуются два человека. Вам необходимо совместить отверстия в вытяжке с нижними частями нижних опорных кронштейнов.После совмещения установите прилагаемые винты (через кронштейны) в вытяжку.

Читайте также: Какие вставки для вытяжек лучше всего подходят?

№ 9. Протянуть шнур питания через потолок

Для этого шага вам нужно протянуть шнур питания через вырез в потолке в розетку на чердаке.

Если наверху нет чердака, необходимо жестко подключить вытяжку к распределительной коробке. Если необходимо выполнить жесткое подключение, рекомендуется обратиться к электрику.

Источник: Руководство по установке Winflo

# 10. Закрепите внутреннюю крышку воздуховода

Квадратная металлическая вентиляционная крышка (дымоход) вытяжки состоит из внутренней и внешней крышки воздуховода. Внешняя крышка воздуховода перекрывает внутреннюю крышку воздуховода.

Чтобы установить внутреннюю крышку воздуховода, отверните два соединяющих их винта и потяните их в стороны. Есть шпунт и паз, который придется открутить.

Теперь разделенные на две половины, сдвиньте внутренние крышки воздуховодов на потолочное крепление.Убедитесь, что зажимы язычка и паза выровнены. Вы также должны убедиться, что половины внутренней крышки воздуховода выровнены с зажимами на потолочном монтажном кронштейне.

Теперь, когда внутренняя крышка воздуховода находится над кронштейном для крепления к потолку, используйте прилагаемые винты для соединения двух частей.

Читайте также: Как очистить фильтры дефлектора вытяжки?

№ 11. Подсоединение гибкого вентиляционного шланга к вытяжке

Перед тем, как закрепить внешнюю крышку воздуховода, необходимо подсоединить нижнюю часть гибкого вентиляционного шланга к вытяжке.

Используйте алюминиевую ленту для подсоединения гибкого шланга к круглой вентиляционной заслонке в верхней части вытяжки. Вы также можете использовать зажим для крепления гибкого вентиляционного шланга.

№ 12. Установка крышки наружного воздуховода

Перед установкой внешней крышки воздуховода (дымохода) отверните винты, соединяющие половинки, и открутите зажимы с выступом и канавкой (сдвиньте их вверх).

В настоящее время отключено, подключите внешние половинки воздуховода на опорной раме кронштейнов. Внешняя крышка воздуховода будет закрывать внутреннюю крышку воздуховода.

Теперь вам нужно снова прикрепить винт, соединяющий две половины, и убедиться, что зажимы с выступом и пазом выровнены. Нижняя часть внешней крышки воздуховода должна входить в паз наверху вытяжки.

№ 13. Закрепите внешнюю крышку воздуховода

Чтобы закрепить внешнюю крышку воздуховода, вам необходимо снять фильтр вытяжки.

В нижней части вытяжки используйте винты для ввинчивания в нижнюю часть внешней крышки воздуховода.

Читайте также: какие вытяжки для острова пользуются наибольшим рейтингом?

Самой сложной частью будет установка воздуховода снаружи

На мой взгляд, самой сложной частью установки будет установка гибкого воздуховода снаружи. Установить гибкую вентиляционную вытяжку через потолок не так сложно, и это можно сделать в течение часа или двух, если вы полностью подготовлены. Однако установка гибкого вентиляционного отверстия снаружи может включать разрезание кирпичного или винилового сайдинга.

Для этого вам понадобится кольцевая пила или сабельная пила. Вам также потребуется установить внешний вытяжной колпак (с заслонкой), чтобы не допустить дождя и насекомых (особенно птиц).

Основное руководство по установке новой вытяжки

Выбери свою вытяжку

Вытяжки

доступны в различных размерах и дизайнах, поэтому вам нужно выбрать правильную вытяжку для своей кухни.Вам нужно будет принять решение в зависимости от того, как устроена ваша кухня и сколько вы готовите. Если у вас есть свободное пространство над варочной панелью, вы можете установить настенную вытяжку, остров или дымоход сложной конструкции. В то время как, если ваша плита установлена ​​непосредственно под шкафом, вам понадобится вытяжка под шкафом. Этот тип вытяжки, как правило, проще установить, поскольку для них обычно не требуется прокладка воздуховодов, ведущих за пределы вашего дома. Важно отметить, что многие вытяжки под шкафами рециркулируют, а не выпускают воздух, поэтому это может быть столь же эффективным.

Учитывайте безопасность

Перед началом любых работ необходимо принять соответствующие меры безопасности. Выключите электропитание на кухне и заблокируйте коробку панели, чтобы случайно не включить питание до того, как вы закончите. Во время работы также следует носить перчатки, маску и очки.

Проверьте вентиляционные отверстия

Если вы планируете установить вытяжку с вентиляцией, вам необходимо проверить вентиляционные отверстия, чтобы убедиться, что у вас есть надлежащие воздуховоды и соответствует ли выбранная вами вытяжка.Вытяжка под шкафом, вероятно, будет иметь воздуховоды в задней части стены или проходить через шкаф выше. Если вам нужна новая вентиляция для вытяжки, убедитесь, что она выходит из дома и не упирается в стену или на чердак, иначе существует риск перегрева, который может создать опасность пожара.

Снимите старую вытяжку

Если у вас есть текущая вытяжка, ее необходимо снять. Скорее всего, это связано с отключением проводов за панелью. Вам также потребуется ослабить винты, которыми крышка под шкафом крепится к шкафу наверху.Только не снимайте ее полностью, так как перед тем, как полностью открутить винты, вы сможете сдвинуть крышку.

Проверьте свой новый капот

Теперь вам нужно проверить, поместится ли ваша новая вытяжка в этом пространстве. В зависимости от вашей плиты и вытяжки убедитесь, что она находится на высоте от 20 до 30 дюймов над плитой. Для электроплиты вытяжка должна свисать немного ниже. Вытяжка должна закрывать всю зону приготовления пищи с выступом примерно 3 дюйма со всех сторон, где это возможно.

Подключите новую вытяжку

Удерживая вытяжку на месте, проденьте провода от стены через заднюю часть небольшого отверстия в вытяжке. Скорее всего, вы увидите черный и белый провод от стены и два черных и два белых провода от новой вытяжки. С помощью соединителей соедините черные провода от новой вытяжки со стеной, а белые провода вытяжки — с белым проводом от стены. Заправьте лишний провод и установите крышку панели. Используйте рекомендованные производителем винты, чтобы зафиксировать вытяжку на месте.Прежде чем снова включить питание, убедитесь, что он надежно закреплен. Проверьте диапазон, чтобы убедиться, что новая вытяжка работает правильно.

Если вы не уверены, сможете ли вы самостоятельно заняться установкой новой вытяжки, вы можете рассчитывать на помощь профессионального специалиста по установке бытовой техники. Чтобы решить все вопросы, связанные с установкой вашего устройства, обязательно обратитесь к профессиональным специалистам по установке и ремонту.

Установка вытяжки

— Боб Вила

Фото: istockphoto.com

Независимо от того, встроена ли она под шкафами или подвешена в качестве координационного центра над кухонным островом, вытяжка является незамеченным героем на кухне, и ее редко ценят за ту решающую роль, которую она выполняет, устраняя переносимый по воздуху жир, запахи и тепло, выделяемые во время приготовление еды. Если вы собираетесь обновить старую бытовую технику, например посудомоечные машины и холодильники, в рамках ремонта кухни, не забывайте о вытяжке — она ​​тоже заслуживает внимания. У вас может быть общее представление о том, что вы хотите от новой вытяжки, но вы, вероятно, все еще будете ошеломлены широким спектром цен и опций, доступных сегодня.Выбор и установка вытяжки включает в себя больше, чем просто выбор стиля, который дополняет ваш существующий ассортимент. Чтобы подобрать модель, которая соответствует вашему кухонному пространству и стилю приготовления, помните о следующих особенностях.

Фото: istockphoto.com

Вытяжки без воздуховодов и с воздуховодами

В вытяжных шкафах используются вентиляторы для всасывания жира и пара, а также запахов пищи и избыточного тепла, но не все вытяжки одинаково хорошо справляются с этой задачей. Разница между средней и эффективной во многом зависит от типа вентиляции: бесканальная или канальная.

  • Бесконтактные модели не выходят наружу из вашего дома. Вентилятор вытяжки без воздуховодов всасывает воздух и направляет его через угольный фильтр, который задерживает жир и некоторые запахи, но обычно он не так эффективен, как модели с внешней вентиляцией. Менее дорогие из двух стилей, вытяжки без воздуховодов могут стоить всего 50 долларов, а затем подняться до нескольких сотен долларов.
  • Вытяжки с вытяжным каналом более эффективны, чем их бесканальные аналоги, и они также имеют широкий ценовой диапазон.Вытяжки втягивают воздух для приготовления пищи, а затем выводят его за пределы дома через вентиляционное отверстие в стене или вверх через балки потолка и крышу. Более доступные варианты начинаются от 100 долларов, но домовладельцы, которым нужна высокоэффективная или дизайнерская вытяжка, могут заплатить более 1000 долларов.

Вариант без воздуховода или с воздуховодом также применим к популярным и компактным комбинациям микроволновых вытяжек. Домовладельцы, покупающие новый комбинированный блок, часто (ошибочно) сосредотачиваются в первую очередь на функциях, предлагаемых микроволновой печью. Но также важно взвесить возможности вентиляции, чтобы убедиться, что вы выбираете ту, которая достаточно эффективна и эффективна для ваших нужд.

Размещение двигателя вентилятора

Некоторые вытяжки звучат как самолет, готовящийся к взлету, в то время как другие практически бесшумны — это во многом зависит от расположения двигателя вентилятора. Внимательно прочтите упаковку или изучите информацию в Интернете перед покупкой, чтобы определить, где находится воздуходувка устройства.

Когда воздуходувка встроена прямо в вытяжку, вы можете отчетливо слышать его работу.Обычно чем сильнее вентилятор, тем громче шум, хотя некоторые более дорогие модели разработаны таким образом, чтобы минимизировать звук.

Если вы хотите, чтобы при приготовлении пищи на плите было тише, поищите вытяжку с выносным вентилятором. Вы по-прежнему будете включать вентилятор таким же образом с помощью переключателя на вытяжке, но вентилятор будет дальше от вашего диапазона — часто либо на полпути в воздуховоде, либо на вершине крыши, тем самым подавляя шум. Выносной вентилятор — лишь один из многих наворотов, которые увеличивают стоимость вытяжки.Но если ваша кухня открыта для гостиной или обеденной зоны, или если кажется, что гости всегда собираются на вашей кухне, желание готовить и разговаривать, не крича вентилятора, может стоить дополнительных долларов.

Нужна помощь с установкой?

Найдите лицензированных технических специалистов в вашем регионе и получите бесплатную бесплатную оценку вашего проекта.

+

Фото: istockphoto.com

Рекомендации по установке вытяжки

Если вы удобный любитель, то относительно просто заменить имеющуюся вытяжку на новую модель.Однако перемещение вытяжки во время ремонта кухни или ее установка в первый раз потребуют некоторых дополнительных действий.

Размер:

Стандартная ширина вытяжки составляет 30 дюймов (соответствует ширине стандартной серии), хотя для нестандартного дизайна кухни также доступны более широкие настенные и подвесные островные модели.

Размещение:

Для комбинаций микроволн и вытяжек нижняя часть шкафа над плитой должна быть не менее 30 дюймов над варочной поверхностью, чтобы оставалось место для установки.К счастью, многие подрядчики устанавливают эту конфигурацию шкафов в новых домах именно по этой причине. Расстояние 30 дюймов также является предпочтительной высотой верхнего шкафа для вытяжки без микроволновой печи, хотя для отдельных моделей могут быть разные требования; После того, как вы выбрали вратаря, прочтите и соблюдайте рекомендуемые производителем характеристики роста.

Источник питания:

Если вы выбрали комбинированную модель, у вас должна быть электрическая розетка в шкафу над устройством, чтобы питать двигатель вентилятора и микроволновую печь.Хотя это не требуется по строительным нормам, многие подрядчики по строительству новых домов будут устанавливать эту розетку в отдельной цепи на 15 или 20 ампер с достаточным током для работы микроволновой печи. Если вы устанавливаете вытяжку впервые, и поблизости нет розетки, электрик должен установить ее рядом с местом, прежде чем вы сможете продолжить. В технических характеристиках вашего устройства будет указана его потребляемая мощность. Не все простые вытяжки потребляют достаточно энергии, чтобы потребовалась специальная розетка, но комбинации микроволновых вытяжек должны иметь свою собственную цепь.

Сборка.

Как одинарные вытяжки, так и комбинированные вытяжки с микроволновой печью поставляются с шаблонами, которые точно отмечают, где предварительно просверлить или вырезать отверстия для винтов, источника питания и вентиляции. Шаблон также покажет вам, где прикрепить кронштейн, поддерживающий комбинированную вытяжку, на внешней стене. Если вы устанавливаете вытяжку с наружной вентиляцией, но не устанавливаете ее на наружной стене, в выбранной вами модели должна быть предусмотрена возможность отвода воздуха вверх, так как вам придется провести воздуховод через потолок.

Фото: istockphoto.com

Техническое обслуживание вытяжки

После того, как вы установили вытяжку, поддерживайте полную работоспособность своих инвестиций в течение ожидаемого срока службы, уделяя ей регулярное внимание и используя обезжиривающие очистители. Поскольку вентиляторы вытяжки втягивают жир и пар, предотвращайте образование липких отложений, распыляя на нижнюю часть вытяжки средство для чистки кухни и протирая ее так же часто, как и любую другую поверхность в помещении для приготовления пищи.

Если вы много готовите, рекомендуется также промывать фильтр вытяжного вентилятора не реже одного раза в месяц, иначе его отверстия могут настолько забиться жиром, что он перестанет работать эффективно.Просто сдвиньте или вытащите фильтр из нержавеющей стали, поместите его в раковину и протрите горячей водой, пищевой содой и обезжиривающим средством для посуды. Некоторые фильтры (ознакомьтесь с инструкциями производителя) можно помещать прямо в посудомоечную машину для еще более легкой очистки.

Нужна помощь с установкой?

Найдите лицензированных технических специалистов в вашем регионе и получите бесплатную бесплатную оценку вашего проекта.

+

Как установить вентиляционное отверстие вытяжки через потолок или стену

Вентиляционная вытяжка — это важное оборудование, которое у всех нас должно быть на кухне.Он фильтрует все неприятные запахи, жир и запахи на вашей кухне, благодаря чему ваша кухня выглядит и пахнет хорошо. В этой статье мы поговорим о том, как правильно установить вытяжку на кухне.

Он будет состоять из двух частей; В первом разделе объясняется, как установить его через потолок, а во втором разделе рассказывается об установке через стену.

Но сначала мы должны объяснить вам, как это работает. В вентиляционной вытяжке используются воздуховоды, проложенные через крышу или стены.Считается, что вентилировать вытяжку через крышу немного дороже, чем через стену.

Вот почему вам необходимо правильно установить вытяжку вытяжки или обратиться к подрядчику по кровельным работам. Если вы достаточно умелы, вы можете шаг за шагом следовать нашей статье, и мы проведем вас через весь процесс.

Мы понимаем, что вы захотите добавить новую вытяжку над плитой или газом, и это очень важно и жизненно важно. Если вы хотите провести вентиляцию через потолок, вы должны быть готовы получить воздуховоды подходящего размера, которых будет достаточно, чтобы пройти через крышу, на чердак и на крышу.

Здесь он будет успешно подключен к вентиляционному отверстию на крыше.

Методы вентиляции Вытяжки

Мы кратко поговорим о различных методах вентиляции вытяжек.

1. Вытяжные или вентилируемые вытяжки

Этот тип вентиляции обычно представляет собой вытяжку с вертикальной вентиляцией, которая нам очень нравится, но требует установки. Несмотря на то, что они требуют работы, этот тип вытяжного шкафа обычно наиболее эффективен.

Они легко улавливают жир и другие нежелательные запахи снаружи, уменьшая количество раз, которое вам нужно мыть на кухонных поверхностях.

Инвестиции в вентилируемые вытяжки также гарантируют, что вам не придется слишком часто менять фильтры. Установка в воздуховоде обычно стоит от 1000 до 2000 долларов за полную работу, но в этой статье мы проведем вас через пошаговый процесс, так что сохраните их. Быть в курсе.

2. Вытяжки без воздуховодов или с рециркуляцией

Вытяжки без воздуховода не используют те же концепции, что и воздуховоды.Это потому, что им не нужно устанавливать вентиляционные отверстия, но они по-прежнему задерживают необходимый жир и дым.

Как они это делают, они втягивают запахи и дым, фильтруют его, прежде чем рециркулировать в наши дома. Эти модели без воздуховодов не нуждаются в регулярных воздуховодах, которые требуются для вытяжек с воздуховодами.

Установка этих вытяжек намного дешевле по сравнению с вентиляционными отверстиями, но не так эффективна. Им также необходимо постоянно менять фильтры (не реже одного раза в четыре месяца), что стоит около 20 долларов, или их можно чистить, даже если этот вариант не рекомендуется.

Для получения более подробной информации о вытяжках с воздуховодом и воздуховодом ознакомьтесь с нашим подробным руководством по вытяжкам с воздуховодом и без воздуховода, поскольку оно поможет вам принять более правильное решение о покупке.

3. Трансформируемые вытяжки

Концепция трансформируемых вытяжек немного отличается. Их можно установить как вытяжную вентиляцию или вытяжную вытяжку. Это также означает, что они допускают как вертикальную, так и горизонтальную вентиляцию

Сказав это, давайте перейдем к установке наиболее эффективной модели:

Раздел 1: Как установить вытяжку вытяжки через потолок

Даже если установка вытяжки очень похожа на установку вытяжки на кухне, разница очень небольшая.Обратите внимание, что установка вытяжки через металлическую крышу очень похожа на установку кровли из асфальта.

Мы настоятельно рекомендуем вам вызвать опытного установщика вытяжки для выполнения этой установки, потому что во многих случаях, если вы устанавливаете ее самостоятельно, это скоро вызовет проблемы, а это вам не нужно.

Установка вытяжки вытяжки через потолок также называется вертикальной вентиляцией, и мы рекомендуем этот метод. Вы должны начать с просверливания отверстия в крыше и убедиться, что оно проходит там, где вы хотите, чтобы выходило вентиляционное отверстие.

Вы должны соблюдать некоторые основные правила при сверлении отверстия, например, убедитесь, что оно находится на расстоянии не менее трех футов от дымовых труб, вентиляционных отверстий унитаза или любых выступов на крыше.

Хорошие практики также включают установку вентиляционных отверстий на кухне на расстоянии не менее пяти футов от нижнего края карниза (нижнего края крыши). После завершения этого процесса следует вырезать отверстие лобзиком.

Также измерьте квадрат или круг в зависимости от формы вашего вентиляционного отверстия, убедитесь, что оно больше, чем вентиляционное отверстие, и убедитесь, что вы удалили черепицу в этой области, используя лезвие с крючком.

Используя лезвие с крюком, подденьте черепицу вокруг отверстия, чтобы убедиться, что вентиляционное отверстие может пройти под ним. Сдвиньте вентиляционное отверстие под черепицу после нанесения асфальтового кровельного цемента на дно вентиляционного отверстия. Советуем закрыть форточку сверху и сделать нижнюю часть сидения на черепице.

После этого следует прибить фланец к углам кровельными гвоздями. Затем проведите форточку к воздуховоду гармошки.

Это видео должно дать вам представление о том, как это сделать

Материалы, необходимые для вышеуказанного.

  • Гибкий воздуховод типа «гармошка» с изоляцией
  • Лезвие с крючком
  • Выхлопное отверстие на крыше
  • Головоломка
  • Сверло
  • Пистолет для герметика
  • Монтировка
  • Асфальтовый кровельный цемент
  • Гвозди кровельные

Раздел 2: Как установить вытяжку вытяжки через стену

Если вам трудно подняться на крышу, чтобы проветрить вытяжку, вы можете выпустить ее через стену. Другое название вентиляции через стену — горизонтальная вентиляция стены.Все, что вам нужно сделать, это установить 18-дюймовый прямой воздухоотводчик перед установкой колена.

Это еще один метод установки колена, который позже войдет в стену. Вы также можете пропустить воздуховод через потолок, используя направляющую в первом разделе, а затем подсоединить его к внешней стене поблизости.

Для начала проделайте отверстие немного большего размера для воздуховода вашего вентиляционного отверстия. После этого прикрепите вентиляционный блок с помощью винтов с плоской головкой по краям к монтажной коробке, убедившись, что они находятся на расстоянии не менее трех дюймов друг от друга.

Перед тем, как прикрепить воздуховод через вентиляционное отверстие, мы советуем вам обрезать вентиляционный фланец так, чтобы он идеально подходил к монтажной коробке. Нанесите прозрачный кровельный герметик с градиентом, чтобы он закрыл вентиляционное отверстие и монтажную коробку.

Мы также рекомендуем взять виниловую монтажную коробку размером 12 × 18 дюймов и вырезать из нее круглое отверстие для установки воздуховодов. Большинство воздуховодов имеют ширину 10 дюймов и обычно имеют форму гармошки. Вы также должны убедиться, что вентиляционное отверстие на крыше такого же размера, как и то, что вы пробурили.

Материалы, необходимые для вышеуказанного:

  • Рекомендуемый воздуховод типа Accordion
  • Винты с плоской головкой
  • Прозрачный кровельный герметик для наружных работ
  • Вентиляционная и монтажная коробка
  • Варианты, которые следует учитывать перед вентиляцией кухни

Вытяжки помогают вентилировать рабочее место на кухне.

Вентиляция, являющаяся важным фактором для вашей кухни, — вот почему нам нужны вентиляционные отверстия вытяжки, поскольку они помогают удалять ядовитые газы и дым и обеспечивают безопасность.

Некоторые пользователи кухонь полагаются на микроволновые печи, которые выполняют функцию вытяжки. Это не так. Линия микроволновых печей подходит только для кухонь с очень небольшой площадью и не может позволить себе разместить больше приборов. Это заставляет их выполнять двойную работу (например, многозадачность).

В некотором смысле это хорошо, но у этого есть и отрицательные стороны, потому что многозадачность этих устройств будет легко перегружена и возникнут отказы из-за того, что они выполняют очень много работы.

Кроме того, по функциональности ничто не может сравниться с правильно установленной и вентилируемой вытяжкой. Остальные могут попробовать. Наличие вытяжки также придает вашей кухне стильный вид, который привлекает внимание и делает ее очень первоклассной.

Power — еще одна вещь, которую следует учитывать при выборе между установкой вытяжки вытяжки или просто поиском других средств. Мощность вентиляции вытяжки, измеряемая в кубических футах в минуту (CFM), позволяет эффективно и функционально перемещать воздух.

Если вы примете все это во внимание, вы бы выбрали установку вытяжки на кухне, чтобы не только защитить ваш дом от запахов, но и защитить вас и вашу семью. Вентиляторы — еще один вариант, который, как правило, рассматривают чаще, чем думают, потому что они менее дороги.

Это потому, что это роторные вентиляторы, которые сделаны из лопастей и имеют форму бочки, а иногда и колеса. Обычно мы не советуем вам обращаться за ними, потому что они обычно не выполняют свою работу эффективно, в отличие от обычных вентиляционных отверстий.

Наличие мощной вытяжки также означает, что вам потребуется больший воздуховод. Это связано с тем, что если ваш воздуховод слишком мал для вытяжки, он начнет издавать излишне громкие звуки, из-за чего ваша кухня будет раздражать громко. Это также может привести к появлению протечек в воздуховоде, особенно в местах соединения.

Мы рекомендуем покупать вытяжной фильтр с рабочим пространством не менее 40 кубических футов в минуту или на каждые 100 БТЕ газовых варочных панелей у вас должен быть 1 кубический метр в минуту.

В зависимости от ваших потребностей, вы должны сделать 8-дюймовую вентиляционную трубу в среднем на 600 кубических футов в минуту, а для 15-дюймовой вентиляционной трубы потребуется устройство 1000 кубических футов в минуту.

Видеогид: Установка вытяжки через внутреннюю стену

Ключевые моменты, на которые следует обратить внимание при установке

Совет 1: Прежде чем начинать что-либо на кухне, вы должны отключить питание, подключенное к секции кухни, чтобы избежать поражения электрическим током. Также не следует пользоваться мокрыми руками при работе с электрическими приборами.

Совет 2: Определение типа вытяжки, которая у вас уже есть или которую вы хотите получить, поможет вам понять, нужен ли вам вытяжной вентиль или нет.

Совет 3: Вы должны убедиться, что розетка, к которой вы подключаете вытяжку вытяжки, соответствует требованиям к питанию, чтобы избежать поражения электрическим током. Мощность каждой розетки и кабелей часто указывается на них, поэтому проверьте их как следует.

Совет 4: Вы всегда должны проверять свое руководство пользователя или проводить исследования, чтобы убедиться, что установка вытяжки самостоятельно не аннулирует гарантии на приобретенные вами продукты.

Совет 5: Обязательно отсоедините и зачистите провода.

Совет 6: Воздуховоды, проходящие через вашу крышу, должны быть воздухонепроницаемыми и водонепроницаемыми, потому что вы не хотите, чтобы ваша крыша была заполнена дымом. Вам также будет дороже вызов профессионала для устранения этой проблемы.

Совет 7: Мы рекомендуем использовать в воздуховоде окрашенную сталь, а не пластик. Это гарантирует, что не произойдет утечек из-за проблем с долговечностью.

Совет 1: Убедитесь, что все соединения выполнены правильно: белый провод — нейтральный, черный — горячий, а зеленый — земля.Они должны быть подключены к самому большому штырю, штырю чуть меньшего размера и длинному тонкому штырю соответственно по порядку.

Совет 8: Используйте гайки для соединения проводов.

Совет 9: Убедитесь, что вы используете пластик при вентиляции ваших воздуховодов. Это потому, что пластмассы обычно менее качественные. Мы советуем использовать окрашенную сталь, оцинкованную сталь или металлические трубы.

Совет 10: Не используйте пластиковые вентиляционные отверстия или воздуховоды.

Совет 11: Убедитесь, что дым выходит из воздуховода легко и быстро, не используйте более 40 футов воздуховодов.

Совет 12: Чтобы избежать проблем, связанных с конденсацией или утечками, следует изолировать воздуховоды.

Совет 13: Также рекомендуется и рекомендуется заделать все стыки лентой HVAC.

Совет 14: Чтобы улучшить поток воздуха и обеспечить более быстрое движение дыма, следует избегать использования слишком большого количества локтей. Фактически, рекомендуется сделать не менее 23 дюймов прямых отверстий, прежде чем вставлять локоть. В воздуховоде

следует использовать не более четырех отводов на 90 градусов.

Drilling Into My Precious Backsplash — Plaster & Disaster

Несколько недель назад я поделился своим процессом укладки плитки на нашу новую кухонную фартук.Как вы знаете из фотографий, впоследствии я установил новую вытяжку прямо на фартук, и сегодня я расскажу, как я это сделал, не испортив новую красивую плитку.

Во-первых, сама вытяжка. С самого начала я знал, что замена вытяжки микроволновой печи вытяжкой из нержавеющей стали будет недорогой, но визуально преобразующей частью ремонта. Я действительно купил эту вытяжку в январе прошлого года (!!) на Craigslist, и с тех пор она лежит у меня в подвале.В связи с продолжающимся обновлением у меня есть список вещей, которые я регулярно ищу на Craigslist, и поэтому, когда я наткнулся на хорошо проверенную вытяжку, продаваемую на Craigslist за 200 долларов вместо ~ 250 долларов, по которым я видел ее в разных местах в Интернете, Я подумал, что могу скупить его, хотя я был еще далек от этого (он сделан Eureka).

Спустя всего одиннадцать месяцев, когда фартук был окончательно облицован плиткой, настало время, наконец, установить новую вытяжку, прежде чем я рискнул слишком сильно повредить шкаф маслом и брызгами с плиты.Перед установкой я потратил несколько минут на то, чтобы покрасить потолок в том месте, где он будет находиться, который не выглядел таким горячим, как раньше, покрытый микроволновой печью. Я подумал, что покрасив его перед установкой вытяжки, я сэкономлю себе немного времени на врезку (я заклеил новый фартук, чтобы защитить его).

Напоминание о потолке, хотя и до фартука

Инструкции, прилагаемые к вытяжке, были едва понятны, но мне удалось выяснить, что мне просто нужно просверлить два отверстия для анкеров и винтов, и тогда вытяжка будет надежно закреплена на этих винтах.Я нервничал по поводу сверления плитки, но последовал некоторым советам в Интернете, и все это сработало очень хорошо. Сначала я наклеил ленту там, где я буду сверлить, чтобы сверло не соскользнуло, и с помощью измерительной ленты и уровня отметил, где именно должны быть отверстия.

Затем я использовал набор твердосплавных сверл для сверления отверстий. У нас уже есть некоторые из них, которые мы установили на цементной стене в спортзале в подвале, но вот ссылка на Amazon (партнерская ссылка — ознакомьтесь с нашими правилами) на те, которые принадлежат нам.

Я начал с самого маленького сверла и просто сверлил медленно, часто останавливаясь, чтобы окунуть сверло в прохладную воду, чтобы оно не перегрелось.

На самом деле сверление шло очень быстро, и я получил хорошие чистые отверстия.

Я использовал биту побольше, чтобы увеличить отверстия для вставки анкеров, а затем ввернул два крепежных винта. Затем мне просто нужно было поднять корпус вытяжки на место, чтобы повесить на крепежные винты.

Дальше пришло время подключить вытяжку.Он был готов к подключению, поэтому, чтобы сначала преобразовать его в проводное, я отрезал вилку и удалил кучу внешнего покрытия, чтобы обнажить провода под ней.

Затем я зачистил концы каждого провода.

После отключения питания рассматриваемой цепи я соединил черный с черным, белый с белым и зеленый с медью, закрепив все проволочными гайками. (Примечание: один из комментаторов моего руководства по фартуку отметил, что мне, вероятно, следовало использовать распределительную коробку в стене, и они, вероятно, правы … но я не сделал этого … если к настоящему времени это не очевидно, пожалуйста, не используйте электрические совет от меня этого блога.)

Далее мне потребовалось установить шланг, соединяющий корпус вытяжки прямо с выходным патрубком. Поскольку у нас очень низкие потолки, шланг, идущий в комплекте с вытяжкой, был слишком длинным. Я подумал, что просто вырежу пучок лишней длины посередине и склею два конца вместе. Измеряю где отрезать:

И обрезал концы коробкорезом:

Затем я использовал изоленту, чтобы соединить два конца вместе. Конечно, единственным скотчем, который у меня был, был какой-то высокопрофессиональный скотч, который мне однажды подарили:

Затем я прикрепил шланг к верхней части вытяжки, используя монтажную панель, с которой он идет, и обмотал верх шланга лентой вокруг выпускной трубы для надежного соединения.

Мне нравится думать о том, что когда-нибудь через много лет в будущем кто-нибудь снимет вытяжку и обнаружит это красочное зрелище.

Последним шагом была установка дымохода, закрывающего выпускной шланг, который крепился к корпусу вытяжки маленькими винтами с каждой стороны.

Когда все было на месте, я удалил защитное белое покрытие с деталей, чтобы свести к минимуму риск царапин, и остался с новой сияющей вытяжкой!

Я в восторге от того, насколько это было легко, и что мне нужно было просверлить всего два относительно небольших отверстия в моем прекрасном фартуке.Я действительно хотел бы установить его немного выше, но потолки настолько низкие, что это действительно так высоко, как я мог бы установить его без необходимости вырубать дымоход — и хотя у меня есть некоторый опыт резки металла со своего журнального столика шедевр, я все еще волновался, что могу не получить гладкую резку и в конечном итоге все испортить. Я действительно очень доволен трансформацией!

Но подожди, не уходи! Пока у меня есть вы, я подумал, что поделюсь еще одним быстрым проектом на кухне, который не получит отдельного поста, но определенно будет немного большим прогрессом: я установил полки рядом с кладовой (для которой все еще нужны двери и полки . .. ).

Я скопировал Наоми и использовал тот же стальной декоративный кронштейн для полки Black Arch от Rubbermaid, который она использовала для полок в своей спальне. Но я покрасил свой спрей в белый цвет, так что это не вопиющее копирование, верно? Для самих полок я использовал недорогую сосновую доску шириной 10 дюймов, которую я обрезал до нужной длины и окрашивал Minwax «Natural», чтобы придать немного цвета. На самом деле я добавил намек на «Золотой пекан», чтобы немного затемнить его, так как он у меня уже был под рукой.

Я не очень разбираюсь в оформлении полок, но я поставил несколько поваренных книг, растение, золотого оленя (у Наоми есть такой же — мы нашли их, пока бережливые), любимую фотографию и еще несколько вещей. Рисунок кувшина — это то, что я сделал много лет назад для нашей квартиры на кухне — он там не будет постоянным, но пока работает.

Хорошо, теперь я делюсь. Хорошего понедельника!

Связанные

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*
