Установка приточной вентиляции | СтройИнжиниринг

Необходимо соблюдать ряд правил, позволяющих правильно ввести в эксплуатацию систему приточной вентиляции.

  • Приточная вентиляция

Схемы, расчёт, монтаж, обслуживание, цены

Приточно-вытяжная вентиляция с механическим побуждением в квартирах и помещениях с большим скоплением людей должна отвечать требованиям СНиП, выполняемых на этапе проектирования и строительства здания. В рабочую схему системы механической очистки воздуха с охлаждением входят ПВУ, шумоглушители, фильтры, клапана и агрегаты для кондиционирования.

Приточные системы вентиляции и вытяжка

Для небольших комнат с пластиковыми окнами возможна подача воздуха естественным путём, через приточные клапаны (необходим расчёт достаточной кратности воздухообмена в таких помещениях). Принцип устройства современных устройств клапанной вентиляции основан на изменении разности влажности внутри и снаружи проветриваемого помещения.

Оконный клапан приточной вентиляции Клапан приточной вентиляции для помещения и дома

Клапаны приточного типа монтируются в оконные, дверные и стенные проёмы, сообщающиеся между улицей и квартирой. Складские, подвальные и фитнес помещения оснащаются стенными клапанами из-за отсутствия прямого визуального контакта с внешним миром.

Плюсы установки приточной вентиляции в отсутствие оконного влагообразования (конденсата). Это лишь одно из преимуществ закрытых помещений. Но и отсутствие естественной вентиляции необходимо компенсировать приточной принудительной альтернативой. Бассейн или склад жидкостей (например, алкогольной продукции) невозможно отвентилировать исключительно приточной формой воздухообмена. Скопившиеся пары и влагу способна вывести вытяжная вентиляция в комплекте с кондиционером, осушителем воздуха.

Эффект вентиляции и расчёт проекта по формуле

Стоимость данного вида вентиляции мизерна, а высвобождающийся объём помещения из-за отсутствия воздуховодов, используется по прямому целевому назначению.

Естественно, что клапана приточной вентиляции не производят шума и не допускают существенных теплопотерь.

Воздухообмен и расчёт вентиляции помещения Воздухообмен помещения по формуле эффективности приточной вентиляции

Установка данного типа приточной вентиляции проста и не требует специальных знаний, расчёта и проектирования. В качестве воздуховодов клапанной приточной вентиляции служат стояки жилого дома, проходящие в вытяжных коробах ванных и кухонь стандартных многоэтажных монолиток.

Отсутствие энергозатрат и шума не заменят, однако, полноценной приточно-вытяжной системы и не очистят воздух в жаркую или дождливую погоду. Промышленные помещения, публичные здания и учреждения, крупные дома и коттеджи не пригодны для установки клапанной, естественной, приточной вентиляции в качестве основного типа воздухообмена. Помещения с массовым скоплением людей и летучих веществ требуют принудительную, механическую, общеобменную, канальную приточно-вытяжную форму микроклиматического оборудования.

Правила установки систем приточной вентиляции

Проекты Вашей климатической системы выполняются по правилам СанПиН, стандартам ГОСТ и нормам СНиП. Наша компания гарантирует качественное оборудование — обратные клапана, приточно-вытяжные установки с охлаждением, долговечные фильтры, шумоглушители.

Требуется профессионально выполненная работа на любом этапе строительства и по приемлемой цене. СтройИнжиниринг предлагает примеры установки и монтажа приточных систем вентиляции на любой вкус в Москве и Подмосковье!

Наши поставщики для установки современной российской приточной вентиляции – это бренды:

Mitsubishi Electric для вентиляции и кондиционирования Ostberg fan вентилятор навека Regin вытяжки инженерных систем Polar Bear стабильный микроклимат в квартире

Mitsubishi electric | Ostberg fan | Regin system | Polar Bear microclimat

Аксессуары для систем отопления мы заказываем обычно в компаниях:

Oventrop отопление коттеджа Grundfos сила солнечного отопления Kermi теплые поверхности навека Reflex зимой печка, летом кондиционер K-Flex теплоотражатели и обогрев Rehau окна с приточной вентиляцией

Oventrop hot | Grundfos sunpower | Kermi warm | Reflex all seasons | K-Flex comfort | Rehau ventilation

Далее знакомьтесь с важными моментами монтажа приточной вентиляции в квартире

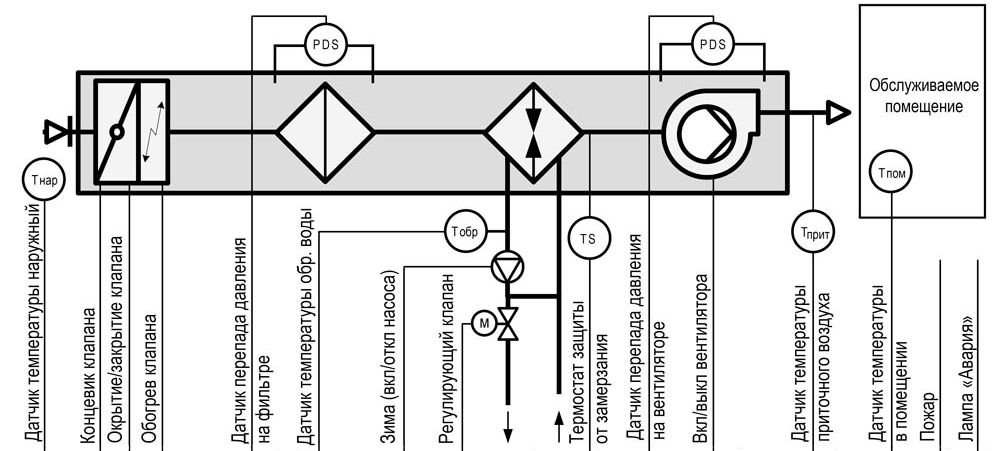

  • Приточная система вентиляции — схема, управление, автоматизация, расчёт, монтаж
  • Схема приточной вентиляции, клапаны приточной вентиляции
  • Расчёт приточной вентиляции и проектирование микроклиматических установок
  • Установка приточной вентиляции
  • Монтаж приточной вентиляции в квартире – правильный выбор
  • Кондиционер с приточной вентиляцией
  • Приточная противодымная вентиляция
  • Приточная вентиляция — промышленная
  • Устройство и обслуживание приточной вентиляции

Установка приточной вентиляции: выбор оборудования и специалистов

Чистый воздух – это обязательное условие для продуктивной работы и хорошего самочувствия. Неважно, о каком объекте идет речь – квартире, частном коттедже или промышленном цехе. Установка системы приточно-вытяжной вентиляции поможет не только с поступлением свежих воздушных масс, но и с удалением тяжелого загрязненного воздуха из помещения. Какое оборудование оптимально подойдет для каждого случая?

Существует целый ряд приточных, вытяжных, приточно-вытяжных установок и наборных систем для вентиляции квартир, домов, офисов, цехов на производстве.

Выбор оборудования должен основываться на нескольких требованиях, которые касаются основных функций приточной вентиляции:

  • обеспечивать оптимальное количество свежего воздуха в дом или квартиру
  • нагревать, охлаждать «новый» воздух до комфортной температуры
  • очищать его от пыли, мелких насекомых и других загрязнений
  • быть простым в управлении и требовать минимального вмешательства в работу системы

Специалисты рекомендуют следующие варианты оборудования для обеспечения жилых помещений свежим воздухом:

1. Приточные установки, представляющие функционально полные агрегаты, в состав которых входит полный перечень элементов, необходимый для выполнения конкретных требований по обеспечению воздухообмена.


2. Наборные вентиляционные системы – оптимальный выбор для помещений с ограниченным свободным пространством.


3. «Бризер» — моноблочная настенная приточная установка, предназначенная для подачи воздуха в одно помещение.


4. Приточные клапаны и вытяжные вентиляторы – простейшее и самое бюджетное решение для обеспечения минимального воздухообмена в помещении. Применимо для небольших квартир.

    Выбор системы вентиляции для производства напрямую зависти от статуса, который ему присвоен. Многое зависит и от вида работ, проводимых на производстве. Например, для удаления паров щелочи нужны каналы из пластика, керамики или качественной нержавеющей стали – обычная оцинкованная сталь в этом случае непригодна.

    Этапы монтажа системы вентиляции в квартире:

    • разработка проектной документации (составление спецификации и схемы монтажа)
    • пробивка (прорезание алмазной бурильной машиной) отверстий в капитальных стенах и перекрытиях в соответствии с утвержденным проектом (схемой)
    • монтаж оборудования, воздуховодов, крепление наружных вентиляционных решеток
    • монтаж электрики и автоматики
    • монтаж внутренних воздухораспределительных устройств (решетки диффузоры)
    • тестирование, наладка

    Существенно проще проводится монтаж приточной установки типа «Бризер» – выбирается место для монтажа на наружной стене, прорезается отверстие под воздухозаборный воздуховод с небольшим уклоном наружу, крепится сама установка и подключается электропитание.


    Монтаж вентиляции в доме: основные этапы работы

    Приточная установка будет располагаться, как правило, на чердаке. Это может быть моноблок или наборное оборудование, но сама работа делится на следующие этапы:

    • разработка проекта (расчет вентилятора, мощности нагревателя, сечение воздуховодов и т.д.)
    • поставка оборудования
    • монтаж необходимого оборудования, воздуховодов, распределителей, вентиляторов, увлажнителей, калориферов, систем фильтрации и подключение к электросети
    • пусконаладочные работы

    Этапы монтажа производственной вентиляции

    Установка мощной приточной вентиляции на производстве отличается масштабом. Большее внимание уделяют функциональности установки, качеству сборки, чем внешнему виду. Этапы работы:

    • проектирование с учетом вида деятельности промышленного объекта
    • закупка оборудования
    • монтаж вентиляционных систем, приточных каналов и магистралей, а также другого оборудования
    • наладка
    • сдача в эксплуатацию

    Создать комфортный микроклимат просто.

    Нужно лишь обратиться в компанию, которая поможет выбрать качественную приточную вентиляцию и выполнит ее профессиональную установку.

    Каталог приточной вентиляции


    Приточная вентиляция и ее установка. Порядок монтажа.

    Система вентиляции многоквартирных жилых домов должна обеспечивать нормальный обмен воздуха в помещениях и его регулирование при эксплуатации системы. Система приточно-вытяжной вентиляции может иметь в своем составе установки для утилизации тепла и установки для охлаждения и кондиционирования воздуха.

    Система вентиляции для встраиваемых объектов проектируется раздельно с основной системой вентиляции жилого дома. Правильная установка вентиляции — один из важных моментов в сфере систем кондиционирования и вентиляции воздуха. От правильно проведенного монтажа вентиляции будет зависеть не только техническое состояние, но и время эксплуатации оборудования, а также условия комфортного проживания человека, его самочувствие и работоспособность.

    Приточная установка может комплектоваться по-разному и стоить от нескольких сотен до десятков тысяч долларов. Наиболее дешевые и простые в исполнении системы:

    Так называемый оконный клапан. Устанавливается в верхней части окна и позволяет наружному воздуху путем естественного притока попасть в квартиру.

    Приточный вентилятор — монтируется в раме окна или в проделанном отверстии в стене дома. Сейчас такие устройства в квартирах почти не используется в виду их малой эффективности.

    Установка вытяжной вентиляции

    Почти во всех зданиях монтаж вентиляции подразумевает установку механической приточной и  вытяжной вентиляции, которая обустраивается во всех помещениях здания. Это высокоэффективная система, так как воздуховоды могут доставлять большое количество чистого воздуха во все комнаты.

    Принудительная установка вытяжной вентиляции в квартире обеспечит воздухообмен в комнатах, а фильтры системы будут очищать воздух, подаваемый внутрь. Это условие должно распространяться на все небольшие помещения, в которых мы живем, отдыхаем и работаем. Монтаж вентиляции обеспечит жильцам благоприятный микроклимат, необходимый для нормальной жизнедеятельности. А необходимость приточной вентиляционной установки в общественных помещениях (спортивные залы, в сауны и бассейны) необходима обязательно, иначе желание отдохнуть превратится в неприятное времяпровождение.

    Заказать установку вентиляции

    Установка приточной вентиляции

    Отрицательный момент такой простейшей системы состоит в том, что зимой в комнаты будет нагнетаться холодный воздух, а это может привести к заболеваниям и другим неприятностям (отклеивание обоев, трещины на мебели или паркете, и т.д.). Не допустить этого можно подачей воздуха с температурой не меньше +18°C. Поэтому в системе вентиляции обязательно должен стоять калорифер с автоматикой, регулирующей мощность и защищающей от перегрева. Проводится установка приточной вентиляции с монтажом легкосъемного воздушного фильтра.

    Приточная система вентиляции – это в основном наборная система, которая собирается из отдельных модулей: вентилятор, шумоподавитель, воздушный фильтр, калорифер и систем контроля и автоматики. Но такие наборные системы очень объемные, требуют отдельного технического помещения и создания профессионального проекта, правильной установки с последующим проведением пуско-наладочных мероприятий. По этой причине установка приточно-вытяжной вентиляции в частных домах или квартирах, а также в маленьких офисных помещениях должна задействовать моноблочные конструкции вентиляционных установок.

    Установка промышленной вентиляции

    Установка центральной вентиляции в зданиях и сооружениях с большой площадью – непременное условие в для сдачи объекта в эксплуатацию. По нормативам монтаж и установка вентиляциии промышленных вентиляционных систем должна проводиться в любом строящемся объекте. Это условие регламентируется СНиП И ГОСТ. При проектировании здания заранее должен быть подготовлен проект по установке приточно-вытяжной вентиляции.

    Текущая установка промышленной вентиляции – длительный и сложный процесс, в котором принимают участие разные специалисты. От грамотного проекта вентиляции зависит эффективность работы системы вентиляции, которая обычно работает не только на воздухообмен, но и имеет функцию очистки воздуха, его увлажнения и осушения,охлаждения и нагрева. Работа промышленной системы вентиляции должна быть автоматизирована. Любой перебой в притоке или вытяжке воздуха может привести к серьезным последствиям. Система промышленной вентиляции также собирается на основе приточно-вытяжной системы с рекуператором.

    Рекуператор подогревает нагнетенный воздух за счет энергии вытяжного воздуха. Экономия энергии, таким образом, налицо. В практическом применении такие системы чаще всего монтируются в офисах или в загородных домах, где экономить электроэнергию – просто жизненная необходимость. В квартирах такая система используется редко, так как вентиляция с рекуператором не только намного дороже обычной установки, но и требует увеличения протяженности сети воздуховодов, что не всегда осуществимо из-за маленьких объемов и площадей.

    Вы можете оставить заявку на производство монтажных работ на нашем сайте, позвонить по телефону — (495) 783-87-60 (многоканальный) или отправить электронное письмо на адрес [email protected] с указанием параметров помещения, его назначения, характере работ и сроках исполнения. Специалисты монтажного подразделения свяжутся с Вами в течение 1 часа. Выезд на объект заказчика для ознакомления и составления сметы осуществляется БЕСПЛАТНО.

    Приточно-вытяжная система вентиляции

    Функцией приточно-вытяжной системы вентиляции зданий является обеспечение непрерывного воздухообмена: подача свежего воздуха, очищенного от пыли, пуха и грязи, и удаление отработанного с неприятными запахами, вредными веществами. Данный вид системы является наиболее полноценным по сравнении с отдельно приточной и вытяжной.

    Принцип работы приточно-вытяжной вентиляции

    Работа системы заключается в следующем. Приточный (свежий воздух с улицы) подается в систему воздуховодов, пройдя предварительную подготовку – фильтрацию, нагрев или охлаждение. После чего он распределяется в необходимом по расчетам количестве по помещениям.

    В то же время из каждого помещения, куда подается свежий воздух, удаляется «отработанный» воздух в таком же количестве для обеспечения баланса давления. Таким образом, происходит «воздухообмен» — постоянная смена воздуха в помещениях.

    Итак, рассматривая устройство приточно-вытяжной системы вентиляции здания, следует знать, что включает в себя подобная система:

    1. Воздуховоды — необходимы для проведения и подачи воздушного потока.
      Форма воздуховодов, материал, а так же их параметры определяются исходя из расчетов.
    2. Вентиляторы — создают необходимое давление для подачи/удаления воздуха.
      Используют осевые и центробежные. Преимущества осевого: малый вес, легкость монтажа; преимущество центробежного (радиального): высокая производительность и высокий напор.
    3. Воздухораспределители (диффузоры, решетки) — служат для подачи воздуха в помещения.
      Могут выполнять декоративную функцию – при желании можно заказать решетку любого цвета, размера или даже формы.
    4. Регулировочные клапаны, шиберы, заслонки – выполняют роль регулирования расходов воздуха и балансировки системы.
    5. Фильтры – предназначены для защиты системы и помещения как от относительно крупного мусора (пыль, насекомые, пух), так и от мелких загрязнений.
    6. Калориферы (нагреватели — водяные, электрические) — служат для подогрева подаваемого в помещение воздуха в зимний период года до комнатной температуры.
    7. Рекуператор — служит для подогрева подаваемого в воздух помещения за счет отводимого воздуха. Состоит из узких каналов, расположенных через один (горячий, холодный, горячий, холодный и т.д.), по которым перемещаются потоки воздуха. При этом происходит нагрев холодного воздуха теплым. Системы приточно-вытяжной вентиляции с рекуперацией тепла позволяют экономить до 70% тепла, тем самым снижая в разы потребление электроэнергии на нагрев.
    8. Шумоглушитель — служит для снижения уровня шума, при высоких скоростях воздуха в канале.
    9. Решетка наружная воздухозаборная, защищает вентиляцию от попадания внутрь посторонних предметов.

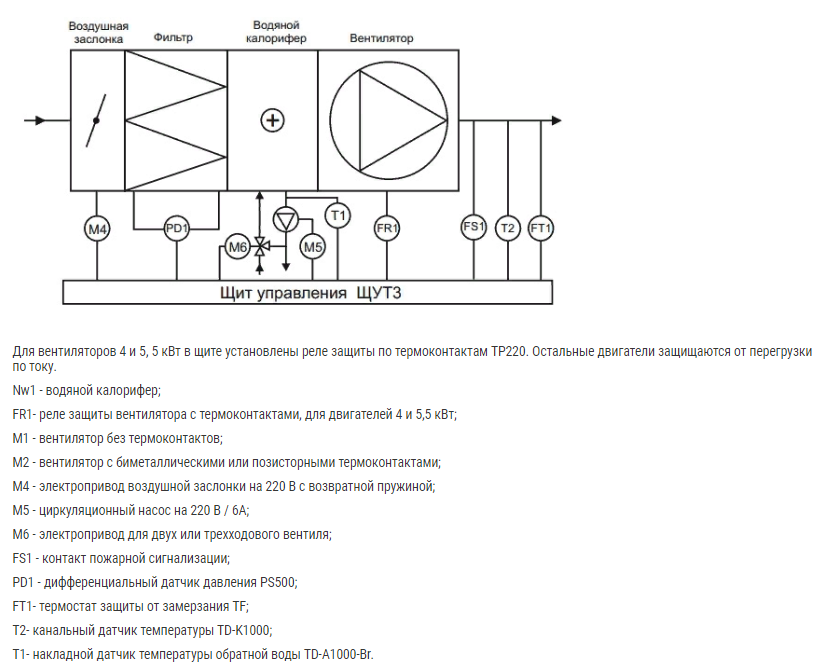

    Шкаф автоматики — выполняет функцию управления системой и взаимодействие компонентов системы. Он отвечает за следующие функции:

    • включение/отключение системы
    • работу электронагревателя или водяного калорифера
    • управление заслонками с приводами
    • изменение режимов работы (скорости, температура и т.д.)
    • безопасность и аварийные режимы системы


    Шкаф автоматики приточно-вытяжной системы вентиляции

    Самым важным и наиболее сложным оборудование приточно-вытяжной системы вентиляции является приточно-вытяжная установка. Она может быть сборной или моноблочной.

    Сборные установки – делают под конкретные задачи каждого клиента,  производство компонует установку из нескольких отдельных блоков с элементами – блок с рекуператором, блок охлаждения, блок фильтрации и т. д. Такие установки, как правило, делают большой производительности (от 3000 м3/ч) и используются там, где нужно скомпоновать оборудование под конкретные требования объекта. Обычно это крупные объекты.


    Схема сборной приточно-вытяжной установки

    Моноблочные установки – бывают обычно небольшой производительности (от 200 до 3000 м3/ч) и продаются готовым изделием, к которому необходимо просто подвести систему воздуховодов и электропитание. Их используют на небольших объектах, где важна компактность и невысокая стоимость системы.

    Моноблочная приточно-вытяжная установка Dantex

    Стандартные задачи системы вентиляции

    Проект вентиляции преимущественно зависит от площади помещения, количества людей, рода их деятельности, уровня физической активности, оборудования (если это производственный цех или что-то подобное). Если говорить о бытовых задачах, то вентиляция должна:

    – создавать нормальный климат в рабочей зоне, не создавая при этом излишнего шума

    – устранять из помещения вредные газообразные вещества, примеси, неприятные запахи

    – подавать в помещение свежий или очищенный воздух

    – быть удобной в эксплуатации и монтаже

    – не создавать во время работы шума, вибраций, сквозняков и т. д.

    Необходимый объем свежего воздуха:

    – для офисных помещений – 60 м3/ч на человека;

    – для жилых комнат 20 м3/ч на человека;

    – температура воздушных потоков от 20±2 °С.

    Объем удаляемого воздуха:

    – для санузла или ванной комнаты 50 м3/ч;

    – для кухонь 10 м3/ч на квадратный метр;

    – для рабочих помещений рассчитывается исходя из количества работников.

    Дополнительные требования можно посмотреть в СНиП 2.04.05-91* «Отопление, вентиляция и кондиционирование (с Изменениями N 1, 2, 3)».

    Допустим, речь идет об офисном помещении, где постоянно находится определенное количество работников, занимающихся умственным трудом. Использовать только приточную, либо только вытяжную вентиляцию неразумно, т.к. для обеспечения воздухообмена персонал начнет открывать окна, может появиться неприятный сквозняк, в помещение будет проникать посторонний шум, работоспособность снизится. Разумнее использовать приточно-вытяжную систему, которая создаст необходимый микроклимат.

    Свежий воздух всасывается через воздухозаборные решетки и,  очищенный и подогретый, подается в помещение, загрязненный, тем временем, отводится через вытяжку наружу. Использование шумоглушителей остается на усмотрение проектировщиков. Воздуховод может быть подобран таким образом, что воздушная масса будет двигаться, не производя особого шума, а за разговорами коллег, работой офисной техники шум и вовсе не будет слышен.

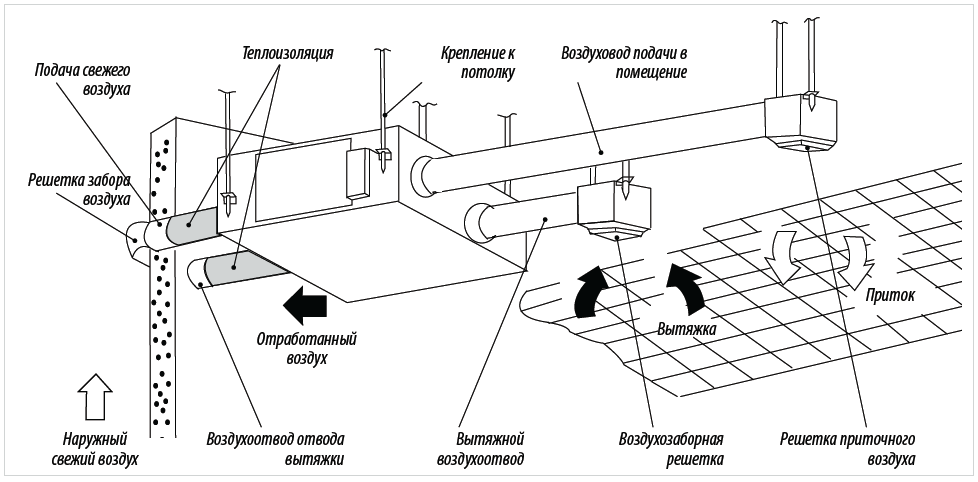

    Схема движения воздуха в приточно-вытяжной системе вентиляции в офисе


    Пример:
     выбор вентиляционной установки для системы вентиляции квартиры

    В примере рассмотрим вентиляцию квартиры общей площадью 180-200м2. Квартира представляет собой следующие комнаты: кухня, гостиная комната, три жилых комнаты, сан.узел  и ванная комната. Высота потолков в каждой комнате одинакова и равна 3. 25 м. Опираясь на СНиП 31-01-2003 Рассчитаем необходимый воздухообмен в каждом помещении квартиры.

    Данный воздухообмен можно обеспечивать двумя различными способами:

    Вариант I: Использовать ПВУ для воздухообмена в комнатах, в санузле и ванной установить отдельные вытяжные вентиляторы;

    Вариант II: Применение в системе вентиляции отдельностоящих приточного и вытяжного вентилятора, которые между собой никак не связаны, (приточный воздух нагревается электрическим калорифером), в санузле и ванной комнате также установить отдельные вытяжные вентиляторы. Система воздуховодов в первом и втором случаях существенных отличий иметь не будет.

    *ВАЖНО! Существенная разница имеется в случае применения приточно-вытяжной установки в сравнение с применением вентиляторов и электрического нагревателя, поскольку приточно-вытяжная установка обеспечивает нагрев свежего приточного воздуха на 70% за счет теплоутилизацонных теплообменников, остальное количества энергии на нагрев воздуха подводится в электрическом нагревателе.


    Расчет затрат электроэнергии в зимний период года (когда необходим подгорев воздуха) на вентиляцию с расходом 300 м3/ч.

    НазваниеЕд. измеренияВариант I                              Вариант II
    Воздухообмен м3/час 300 300
    Магистральный воздуховод мм 160 160
    Температура внутри помещения °С 20 20

    Способ нагрева воздуха

    Эл-во и

    рекуперация

    Эл-во
    Требуемое количество энергии кВт 4,96 4,96
    Затрачиваемое кол-во из эл. сети кВт 1,73 4,96
    Время работы в течении дня час 8 8
    Затраты на эл. энергию кВт/час 13,88 39,55
    Стоимость кВт*ч эл. энергии руб/кВт 5,03 5,03
    Затраты на эл. энегрию за месяц руб 2094,22 5983,49



    *Формулы , используемые для расчетов

    Q = G * C* ( tвн — tнар )

    Вывод: Из приведенных выше таблиц видно, что использование приточно-вытяжных установок экономически целесообразно, в сравнении с использованием отдельно стоящих вентиляторов и электрического нагревателя. В сторону использования приточно-вытяжной установки склоняет то, что в большинстве случаев ПВУ — это компактная и малогабаритная установка, которую можно установить в условиях ограниченного свободного пространства.

    Варианты устройства вентиляции

    В коттеджах и частных домах есть несколько основных вариантов устройства вентиляции.

    Естественная — из санузла, кухни и обязательно котельной (этому помещению необходимо постоянное поступление свежего воздуха для поддержания процесса горения и удаление воздуха с угарным газом).

    Принудительная вытяжная вентиляция — из санузла, кухни и естественную из котельной. В таком случае в каждый санузел или ванную устанавливается вентилятор, который включается вместе со светом, либо отдельной клавишей, либо через реле задержки времени, чтобы выключаться спустя некоторое время после отключения света.

    Принудительная приточно-вытяжная система — если требуется полноценная система вентиляции для жилых помещений, чтобы в доме постоянно было комфортное состояние внутреннего климата, то нужно использовать принудительную приточно-вытяжную систему. Здесь уместней использовать систему с рекуперацией тепла, т.е. подогревом поступающего воздуха за счет отводимого. Это позволит сэкономить электроэнергию, поскольку на целый дом объем приточного воздуха предполагается достаточно большой и мощность для нагревателя будет равна чуть ли не всей выделенной мощности на дом.

    А вот с вентиляцией ресторанов и кафе все несколько сложнее.  Даже небольшое кафе или ресторан является достаточно сложным объектом в плане вентиляции с точки зрения норм и находящимся под особым вниманием проверяющих органов (СЭС, Роспотребнадзор и т.д.). В зависимости от функций, любое заведение необходимо поделить на несколько зон: кухня, санузлы, зал с посетителями, подсобки. Кухню необходимо снабдить автономной вытяжной системой над плитами в дополнение к общей приточно – вытяжной системе.

    Приточно-вытяжная система зала с посетителями обеспечивает непрерывный воздухообмен, причем важно не забыть, что количество подаваемого воздуха должно превышать количество удаляемого, это создаст так называемый «воздушный подпор», который не позволит проникать в зал запахам из кухни.

    В зоне для курения (в связи с антитабачным законом, это актуально теперь только для заведений, где можно курить кальяны) все наоборот – должно быть небольшое разряжение, чтобы табачный дым активнее выветривался.

    В подсобках и кладовых своя система, желательно автоматизированная (например, если хранятся продукты, удобно настроить необходимые параметры – температуру и влажность).

    Приточно-вытяжная вентиляция в кафе и ресторане


    Управление приточно-вытяжной системой вентиляции

    Если в системе используется приточно-вытяжная установка одного производителя, то у нее обычно имеется свой собственный пульт, который может управлять следующими параметрами:

    • включением и отключением системы
    • производительностью системы (обычно 3-5 режимов по скорости)
    • температурой приточного воздуха
    • режим работы по таймеру (Некотороые установки приспособлены к привязке режима работы ко времени. Например, понедельник — пятница она работают, а в субботу — воскресенье — отключаются.

    ВАЖНО! Если система без блока охлаждения, то температуру можно только нагревать выше уличной до необходимой (для холодного периода года). Летом соответственно понизить температуру притока могут только установки с функцией охлаждения. Они значительно дороже, чем без охлаждения, поэтому чаще проблему с охлаждением решают с помощью системы кондиционирования.


    Это стандартный функционал полупромышленных вентиляционных установок. На более сложных моделях установок (сборных) есть возможность спрограммировать практически любую функцию, необходимую заказчику. Например, включение-отключение по датчику углекислого газа, по влажности и т.д.


    Пульт управления ПВУ


    Как часто необходимо проводить техническое обслуживание приточно-вытяжной вентиляции?

    Для обычных объектов – офисы, квартиры, загородные дома необходимо проводить обслуживание не реже, чем 1 раз в год.

    Для объектов типа цехов, ресторанов, покрасочных камер и др., где технологические процессы сопровождаются выделением пыли, краски, стружки, жира от приготовления еды обычно график обслуживания составляется частным образом – это может быть от 4 до 12 раз в год.

    В основном, процесс обслуживания заключается в следующем:

    • замена неисправных компонентов
    • очистка от пыли и промывка фильтров
    • очистка от пыли и промывка теплообменника
    • проверка электрических соединений, протяжка автоматов в шкафу управления
    • чистка воздухораспределительных решеток от грязи и пыли
    • проверка крыльчатки и двигателей вентиляторов (балансировка, регулировка при необходимости)
    • замер общих расходов и балансировка всей системы


    Что важно знать об обслуживании приточно-вытяжной системы

    1. Необходимость обслуживания. Если в системе происходит какой-то сбой или выходит из строя какой-то компонент, лучше это заметить во время обслуживания, пока не произошло какой-то аварии и не вышло из строя что-нибудь еще. Как например, при прекращении подачи горячей воды в водяной калорифер, и клапан не перекроет подачу холодного воздуха – калорифер замерзнет и в последствии лопнет, что после подачи воды приведет к затоплению.

    2. Стоимость обслуживания. Варьируется в зависимости от размеров вентиляционной системы, количества оборудования и сложности проводимых работ.

    3. Доступ к системе. Устанавливая оборудование, следует подумать, что рано или поздно придется проводить техническое обслуживание, поэтому надо обеспечить легкий доступ ко всем частям, которые могут потребовать замены.

    На некоторых объектах, особенно связанных с общепитом, необходимо проводить дезинфекцию системы вентиляции – скапливающаяся пыль и грязь в воздуховодах способна провоцировать тяжелые заболевания. Сначала нужно оценить «степень поражения». Потом выбрать метод очистки: механическая очистка, либо использование химических реагентов. В первом случае в ход идут щелочные машины, промышленные пылесосы, продувка; во втором – химические растворы, разрешенные для использования в жилых зданиях и промышленных помещениях. Далее проводится дезинфекция, дизраствор распыляется из эластичной трубки со специальной насадкой. Мера эта необязательна, иногда чистки вполне достаточно, но если обнаружены болезнетворные бактерии на оборудовании – вариантов нет. Провести самостоятельно дезинфекцию нельзя, этим могут заниматься только специальные организации, имеющие на это лицензию государственного образца. Дезинфекции и очистки требуют не только воздуховоды, но и решетки воздухозаборные, лопасти вентилятора, клапаны.


    Дезинфекция приточно-вытяжной системы вентиляции

    Проведенное вовремя техническое обслуживание – залог правильной работы системы вентиляции и вашей безопасности.

    В заключение необходимо отметить, что только качественно спроектированная и смонтированная система приточно-вытяжной вентиляции работает долговечно и не беспокоит своего хозяина, поэтому, разумеется, мы рекомендуем, чтобы и проектирование, и монтаж, и обслуживание делали специализированные организации.

    Получить бесплатную консультацию инженера по приточно-вытяжной вентиляции

    Получить!

    Приточная вентиляция квартиры от компании РУСВЕНТ


    1. Наборные системы вентиляции

    Вентиляцию в квартире проще всего осуществить с помощью вентиляторов, устанавливаемых в окно, стену или вентиляционную шахту. Вытяжные вентиляторы устанавливаются в санузел, ванну, кухню. Приточные — в комнатах.
    Для решения проблемы свежего воздуха в квартире используется система приточной вентиляции, которую можно укомплектовать дополнительными фильтрами тонкой очистки воздуха и угольными фильтрами. Приточный воздух подается непосредственно в вентилируемые помещения, а вытяжка естественным образом осуществляется из санузлов и кухни через решетки вентиляционных шахт.
    Зимой при подогреве приточного воздуха, калорифер (устройство для подогрева уличного воздуха зимой) потребляет электроэнергию из расчета 3-5 кВт/ч, в зависимости от количества подаваемого в помещение воздуха и температуры наружного воздуха. Приточная вентиляция квартиры комплектуется системой автоматики, которая управляет работой вентилятора, калорифера, а так же информирует о степени загрязненности фильтрующих элементов.

    Вентиляцию в квартире можно осуществить с помощью компактных приточных установок или канальных кондиционеров, совмещающих в себе свойства кондиционера и вентиляции.



    2. Приточная вентиляция

    Приточная установка, как правило, состоит из фильтра, вентилятора для подачи воздуха, нагревающего или охлаждающего блока и управляющей автоматики. Автоматика приточной вентиляции позволяет регулировать напор потока воздуха, отслеживает температуру агрегата, предотвращая перегрев. Некоторые установки предусматривают возможность подсоединения вытяжного вентилятора, что позволяет в случае необходимости легко модифицировать систему.


    Основные сложности при установке вентсистемы — поиск места под приточную установку, шумоизоляция и маскировка воздуховодов.

    Приточная вентиляционная установка PVU-350

    Уникальность приточной установки заключается в том, что имея все необходимые качества полноценной вентиляции, PVU-350 обладает неординарной трехступенчатой системой очистки. После грубой фильтрации воздух проходит фотокаталитический, а затем угольный фильтр. Это позволяет очистить воздух от вредных примесей включая запахи, а отработанный выпускать через систему естественной вытяжки.
    Установка монтируется на наружной стене (лоджии), поэтому позволяет решить проблему монтажа    вентиляции в квартире и устройство вентиляции в квартире. Время на монтаж вентиляции в квартире не превышает 3-х часов (для типовых домов).
    Стоимость установки с учётом монтажа $3000.

    Установка PVU-350 совместима с любыми климатическими устройствами: кондиционер, увлажнитель и т.д, проста в обслуживании и имеет возможность вентилирования нескольких комнат.


    Характеристики приточной установки PVU-350
    • Габариты: 1500х385х260 мм
    • Производительность: Номинальная 80-220 м3/час
    • Потребляемая мощность: без обогрева — 110 Вт
    • Максимальная не более 2,3 кВт при t наружного воздуха –26°С
    • Уровень шума: внутри помещения – не более 29дБ, снаружи не более 32 дБ
    • Воздушный клапан: утепленный эл. механический
    • Система очистки приточного воздуха: 3-х ступенчатая
      1. Предварительный фильтр карманного типа F-7
      2. Основной фотокаталитический фильтр
      3. Адсорбционный (угольный) фильтр
    • Режим работы: Постоянный
    • Эл. калорифер: 2 кВт
    • Материал электронагревателя РТС – керамический элемент (пожаробезопасный, не сжигающий кислород)
    • Управление: автоматика с функцией 3-х ступенчатой регулировки скорости и плавным регулированием температуры
    • Пожарная защита
    • Автоматическое обесточивание при открытии двери
    • Влагонепроницаемая. Класс защиты IP- 44



    Схема вентиляции квартиры



    Звоните по телефону 8 (499) 653 55 39 и получите консультацию наших специалистов



    Приточная установка ВМ-200

    Приточно вытяжная вентиляция в квартире ВМ-200 представляет собой компромисс между установкой ПВУ-350  наружного размещения и внутренней вентиляционной установкой Сфера. ВМ-200 монтируется внутри вентилируемого помещения, как и Сфера, при этом имея оснащение, аналогичное ПВУ-350. Таким образом, Вы можете использовать данную вентиляционную установку, если на фасаде здания запрещено размещать какое-либо оборудование.

    Приточная вентиляция ВМ-200 имеет три ступени очистки воздуха. Система очитски включает в себя три фильтра — пылевой фильтр EU 7, фотокаталитический фильтр и угольный фильтр. После очитски поступающего воздуха пылевым фильтром, наступает следующий этап — очиска фотокатализаторами. На этой ступени воздух очищается от различных вредных газов (выхлопных, угарных и т.п.), табачного дыма и запаха, аллергенов различного происхождения, а также болезнетворных бактерий и вирусов, превращаясь в экологически безопасные вещества — воду и углекислый газ. Угольный фильтр становится завершающим барьером в цепи очистителя.

    Пониженный уровень шума при работе установки позволяет использовать ее даже в ночное время, не нарушая спокойного сна.

    Возможность различного декоративного исполнения центральной панели установки делает ее украшением Вашего интерьера. Оснащение ВМ-200 новой системой управления «ZENTEC», наличие пульта управления и жидкокристаллического дисплея позволит Вам легко управлять работой системы. Суточный таймер обеспечит возможность установки различных режимов работы системы в зависимости от времени суток.

    Возможны два варианта режима вентиляции — вентиляция с автоматическим поддержанием заданной температуры и режим вентиляции без нагрева воздуха. Поступающий воздух нагревается с помощью пожаробезопасного керамического нагревателя Р.Т.С., не сжигающего кислород.При выключенной установке входной клапан предотвращает попадание неочищенного или холодного воздуха в помещение.При повышенной засоренности фильтра установка выведет соответствующее сообщение на дисплей.


    Вентиляция в квартире — проектирование и монтаж приточной вентиляции для квартиры в Москве

    Вентиляция в квартире, которая была построена несколько десятилетий назад, представляла собой естественный процесс движения воздуха по заранее обустроенным каналам. Принудительное поступление в то время практически не использовалось. Дверные проемы и окна выполнялись из древесины и пропускали достаточно воздуха для инфильтрации. Экологическая обстановка в городах была лучше, поэтому весной и осенью можно было проветрить комнаты простым открытием фрамуги.

    Сейчас условия строительства изменились. На окнах устанавливаются пластиковые стеклопакеты с прокладками, которые полностью перекрывают воздушный поток. Экология больших городов не позволяет проводить привычное проветривание, поскольку с проникающим воздухом в помещение попадает грязь, пыль, выбросы предприятий и автотранспорта. Принудительное проветривание в помещении должно обеспечить приток свежего очищенного потока и отвод отработанного в определенном объеме с заданной скоростью.

    Особенности вентиляции в квартире

    В элитных новостройках жильцам предлагают общеобменное централизованное вентилирование для всего дома. Оно реализуется применением силовых устройств, которые побуждают движение воздушных масс. В этом случае все заботы о чистой здоровой атмосфере застройщики берут на себя, но это исключение, поскольку 90% объектов оснащаются естественным канальным воздухообменом, поэтому качественная, эффективная принудительная вентиляция в квартире становится заботой жильцов.

    Вытяжка на кухне

    Это необходимая система, которая обеспечивает локализацию пара, копоти, смешанных запахов, образующихся во время приготовления еды. Эффективные агрегаты обеспечивают воздухообмен на уровне 110 — 150 м³/ч. При строительстве обязательно организуются каналы естественного вентилирования, минимальное сечение которых 130 х 130 мм, они пропускают до 150 — 180 м³/ч воздуха. Но природные явления (изменение направления ветра, колебание давления и температуры) не позволяют организовать эффективный поток. При определенных условиях вытяжка начинает работать на приток, распространяя загрязненный поток по комнатам.

    Для эффективного удаления загрязненных масс применяются купольные вытяжки, которые локализуют загрязнители непосредственно в месте их образования. Если на кухне работают дополнительные агрегаты, следует установить отдельный вытяжной канальный или безканальный вентилятор под потолком.

    Для обеспечения притока используют форточки или фрамуги. Если это невозможно из-за низких температур, применяют дополнительное оборудование:

    • невозвратный приточный клапан – оборудование не требует энергопитания и при диаметре 100 — 125 мм обеспечивает поступление воздуха до 40 м³/ч;
    • бризеры (проветриватели) с подогревателем и фильтром способны пропускать воздух в объеме 35 — 120 м³/ч.

    Для больших кухонь с набором производительной техники монтируют приточно-вытяжную установку.

    Удаление избытков влаги

    Стандартная система обеспечивает только естественную вытяжку. Поскольку оптимальные параметры воздухообмена установлены на уровне 54 — 72 м³/ч, естественная вытяжка не справляется с заданными объемами. В ванной увеличивается влажность, оседает конденсат, развивается плесень, от которой сложно избавиться.

    Установка мощного вытяжного вентилятора в стандартный канал решит проблему, но для циркуляции необходим дополнительный приток, поэтому закрытая дверь должна оборудоваться направляющим воздушным клапаном. Подогретый поток движется из «чистых комнат» и эффективно понижает влажность до оптимального уровня. Обратный клапан, устанавливаемый на лопасти, препятствует проникновению запахов из общей сети.

    Осевой вентилятор с производительностью 50 — 220 м³/ч справляется с воздухообменом в стандартной ванной. Если по техническим или дизайнерским причинам невозможно установить декоративную вытяжную решетку вблизи вентканала, используют центробежный канальный. Он монтируется в особый воздуховод, производительность техники достигает 350 м3/ч.

    Принудительная вентиляция должна обеспечивать эффективное удаление запахов из квартиры. Естественный процесс не может обеспечить необходимое перемещение потока, поскольку для стандартного туалета нормой является воздухообмен 90 – 100 м3/ч. Целесообразно применять дополнительные вытяжные устройства различных моделей.

    • Осевая модель с производительностью до 220 м3/ч применяется в стандартных санузлах.
    • Центробежные вентиляторы с производительностью до 350 м3/ч предназначены для больших помещений. Они успешно справляются с разницей давлений в централизованном воздуховоде многоэтажного дома, поэтому рекомендованы для установки на нижних этажах.
    • Если размещение встроенных систем технически невозможно, применяют канальную технику. Для реализации проекта следует проложить воздуховод из санитарной зоны к централизованной системе. Работа канальных устройств эффективней, но для его установки следует пригласить специализированную бригаду.

    Вентилятор с требуемыми характеристиками поддержит оптимальную кратность воздухообмена на уровне 8 – 10.

    В больших квартирах под хранение одежды отводятся целые комнаты. Если в них не только хранят, но и сушат, гладят, чистят вещи, требуется 1,5-кратный воздухообмен. Процесс хранения одежды подразумевает превышение показателей влажности, которая может скапливаться в гардеробной. Такие комнаты плохо вентилируются, поэтому образуется «затхлый» запах.

    Приток можно обеспечить из соседних помещений через направляющий дверной клапан, установкой бризера или приточного клапана, а вот вытяжка должна быть принудительная. Ее можно обеспечить различными способами:

    • прокладка воздуховодов от приточно-вытяжной установки, если она смонтирована в квартире;
    • осевым или центробежным вентилятором с подведением специального рукава;
    • канальным устройством.

    Оборудование следует устанавливать до начала декорирования.

    Организация притока свежего воздуха в спальне

    Проветривание спальни открыванием окон нерационально. Зимой это приводит к большим потерям тепла, а летом при включенном кондиционере невозможно добиться оптимальной температуры.

    Рекомендованный воздухообмен для спальни составляет 30 м3/ч на одного человека – это минимальный показатель, который увеличивается с ростом площади помещения. Недостаточный воздухообмен приводит к недостатку кислорода, избыточной влажности, образованию плесени, особенно на «холодных» стенах.

    В спальне необходим только приток, его можно организовать установкой бризеров или невозвратных клапанов (их производительность составляет 5 — 50 м³/ч). Но, если их мощности не хватает, применяют приточную вентиляцию с подогревом.

    Кондиционирование работает по схеме рециркуляции. Сплит-система служит дополнением к вентилированию, поддерживая оптимальную температуру.

    Установка моноблока решит проблему перемещения потока во всей квартире. Агрегат включает в себя рекуператор, который снижает затраты на отопление до 90%. Затраты на обогрев квартиры зимой снизятся, а установка быстро окупится.

    В гостиной обедают, принимают гостей. Здесь запахи еды смешиваются, из кухни проникают ненужные «ароматы», гости и хозяева чувствуют себя неуютно.

    Основное внимание при вентилировании этого помещения уделяется притоку, а отвод воздуха можно организовать через вытяжку на кухне. Для этого применяют моноблочную приточно-вытяжную установку. Если такой способ затруднен, используют менее дорогое и эффективное оборудование.

    • Бризеры устанавливаются в сквозные отверстия в районе радиаторов отопления. Поступающий приток фильтруется и в некоторой степени подогревается. Рекомендованный воздухообмен для гостиных составляет 70 — 150 м³/ч, а производительность проветривателя – 40 м³/ч.
    • Оконные проветриватели более эффективны зимой, для их полноценной работы разница давлений должна составлять 10 Па.

    Моноблочная установка создает направленный воздушный поток определенной скорости и объема. Нагнетательный и вытяжной каналы размещаются в разных концах комнаты, обеспечивая эффективное проветривание, рекуператор экономно расходует тепло в квартире.

    Типы вентиляции

    Принудительная вентиляция с фильтрацией должна обеспечивать постоянное перемещение воздушных масс в квартире, отвод отработанного воздуха и замену его чистым и свежим в объемах, рекомендованных Роспотребнадзором. При осуществлении процесса применяют несколько схем вентилирования для квартир различной площади.

    Все схемы можно разделить на естественные и принудительные. Они различны по функционалу, производительности, эффективности.

    Естественная

    Естественные процессы происходят благодаря разнице температур и давлений внутри и за пределами квартиры. Но удаление запаха и отработанного воздуха из проблемных зон не проводится достаточно эффективно. Такая схема воздухообмена имеет свои положительные и отрицательные стороны.

    Преимущества

    • Кратность воздухообмена составляет 0,5 — 0,7, ее достаточно для проветривания небольшой квартиры.
    • Отсутствие затрат на организацию вентилирования – каналы обустраиваются на этапе строительства, а их очисткой занимаются специализированные организации.

    Недостатки

    • Полная зависимость от внешних погодных условий. При смене ветра вытяжной канал может работать на приток, нарушая схему воздухообмена.
    • Нестабильность работы летом. Невысокая разница температур минимизирует слабый поток.
    • Невозможно провести воздухоподготовку. Поток попадает в помещение непосредственно с улицы. Установка фильтров тонкой очистки в канале минимизирует скорость движения воздуха.

    Естественное вентилирование используется как часть более сложных систем и позволяет эксплуатировать организованные строителями каналы.

    Принудительная вентиляция в квартире

    В этом случае побуждающим фактором движения воздушных масс служит работа силовых устройств и применение дополнительных элементов, не требующих подключения к электросети. Использование этой схемы обеспечивает стабильный контролируемый поток во всех помещениях. Инновационные устройства экономят не только электроэнергию, но и тепло.

    Вытяжная

    Вытяжная – это важная часть инженерной сети. Агрегаты устанавливаются в проблемных зонах с повышенными требованиями к кратности воздухообмена (ванные комнаты, кухня, туалет). Они служат для локализации неприятных запахов. В кухне привычным приемным устройством служит купол или панель, размещенная над плитой.

    Все запахи, копоть от сгорания газа, пар от приготовляемой пищи оказываются в зоне действия вытяжного агрегата. Устройство включается от клавиши на корпусе в момент начала кухонных работ и отключается после их окончания.

    Приток проводится по естественным централизованным каналам через оконные проветриватели, клапаны и бризеры. При установке важно рассчитать мощность вытяжного агрегата для обеспечения сбалансированного воздухообмена.

    Приточная

    Приточная система вентиляция в квартире обеспечивается специализированной установкой. Засасывая приток с улицы, подогревая и фильтруя его, установка создает поток с определенным избыточным давлением. Он вытесняет отработанные массы и создает подпор для «грязных» зон. Обычно для притока используются «чистые» комнаты (спальня, гостиная, столовая и др.). Организованное движение подготовленного воздуха обеспечивает эффективное удаление загрязнителей.

    Отвод отработанных воздушных масс осуществляется по естественным каналам или через фрамуги, открытые на проветривание. Избыточное давление не позволяет уличному воздуху проникать в квартиру, организуя вполне действенный барьер.

    Для правильного воздухообмена желательно проложить несколько воздуховодов в разные комнаты – так проветривание станет комплексным. Наиболее эффективным способом для достижения оптимального климата является приточная вентиляция с подогревом в квартиру.

    Приточно-вытяжная вентиляция

    Самый эффективный способ создания оптимального климата в квартире. Процесс осуществляется при помощи моноблочной установки, которая размещается на балконе или лоджии, в хозяйственных помещениях или в промежутке между основным и декоративным потолком. Оборудование очень компактно, не требует много места, подключается к обычной электросети.

    При помощи моноблочной установки можно решить три важные задачи: провести эффективную воздухоподготовку, отвести использованный воздух из помещения, сэкономить на обогреве зимой.

    • Подготовка воздуха осуществляется набором оборудования, которое размещено в корпусе. Воздух проходит через фильтры, обеззараживается (ионизируется), увлажняется/осушается, подогревается. Такая обработка создает в квартире чистую и здоровую атмосферу.
    • Для отведения воздушных масс в корпусе моноблока предусмотрен вытяжной вентилятор
    • Экономия энергоресурсов осуществляется рекуператором. Теплый отводимый поток омывает теплообменник, по которому проходит холодный приточный поток с улицы, максимально его нагревая. В результате работы рекуператора сохраняется 70% — 90% ресурсов.
    Система с фильтрацией

    Отдельно рассмотрим фильтрацию. Очистка поступающего воздуха с улицы является основным критерием при выборе вентиляционной сети. Особенно это актуально для города, где скопление грязи и различных выбросов превышает норму. С какими же загрязнениями мы сталкиваемся ежедневно: пух, листья, пыль, пыльца и другие загрязнения могут стать причиной аллергии. Приточная вентиляция с фильтрацией исключает попадание микроорганизмов в квартиру. Различают несколько фильтров очистки в зависимости от типа загрязнений.

    Проектирование вентиляции в квартире

    Для выбора оптимального набора агрегатов выполняется технический расчет, который обеспечит точный воздухообмен. Расчет включает в себя:

    • выбор оптимальной схемы вентилирования;
    • построение схемы потоков во всех помещениях с определением скорости и объема воздушных масс;
    • определение комплектации, мощности, производительности силовых агрегатов, выбор вспомогательного оборудования;
    • вычисление степени сопротивления системы движению потока, расчет сечения каналов;
    • протяженность воздуховодов рассчитывается, исходя из геометрии квартиры и расположения всех помещений.

    После получения расчетных данных выполняется графическая часть. Выполняется схема и детализирующие чертежи, готовится спецификация использованных деталей и узлов. На этом проектирование вентиляции в квартире завершается.

    Пакет документов отправляется заказчику для согласования и утверждения, вносятся необходимые правки, проект заверяется контролирующими органами.

    Монтаж систем кондиционирования

    Монтаж производится согласно разработанному и согласованному с другими подрядчиками графику.

    • Заказанное оборудование, материалы, детали поставляются на склад компании. Поскольку размер квартиры ограничен, доставка всех элементов на объект производится постепенно.
    • На объект выезжает бригада замерщиков, которая размечает место под установку систем и вспомогательного оборудования, привязывая проект к определенным поверхностям. Места монтажа оборудования, крепления воздуховодов маркируются.
    • Собираются воздуховоды и крепятся на потолок согласно разметке.
    • Выполняются сквозные технологические проемы при помощи специализированного инструмента. Мы производим монтаж только в рабочее время, не мешая соседям. Работы с повышенным уровнем шума выполняются максимально быстро.
    • Устанавливаются вспомогательные вытяжные вентиляторы, приточные клапаны, бризеры.
    • Силовые установки (моноблочная установка, вытяжные/приточные вентиляторы) подключаются к воздуховодам и источникам питания.
    • Монтируется система управления, если автоматика предусмотрена проектной документацией.
    • Все оборудование запускается и тестируется на утечку воздуха, неплотности соединений устраняются.
    • Оборудование работает на проектной мощности определенное время. На этом этапе производятся замеры скорости и направления воздушных потоков – балансирование.

    Готовая в эксплуатации установка передается заказчику для дальнейшего использования.

    Все работы наши ремонтные бригады проводят четко и быстро, не оставляя после себя мусор. Под наблюдением инженеров установленная один раз вентиляционная система будет безотказно работать в течение всего времени эксплуатации здания. Ее производительность и экономическая эффективность будут отвечать заявленным параметрам.

    Приточные вентиляционные установки и оборудование для приточной вентиляции

    Приточная система вентиляции отвечает за поступление в помещение свежего воздуха. При необходимости (и наличии таких функций в арсенале приточной вентиляционной установки) системы установленной вентиляции могут очищать воздух (проводя аспирацию), подогревать его или охлаждать.

    Виды приточных вентиляционных установок. Предназначение вентиляционной установки в разных типах помещений.

    Приточные вентиляционные системы (как и установки для приточной вентиляции) делятся на естественные и механические (они же – приточная вентиляция с механическим побуждением или система механической вентиляции).

    Естественные приточные системы вентиляции работают в зависимости от разницы температур (и разницы давлений) воздушных масс в помещении и за его пределами. Такая вентиляционная система стоит недорого, легка для установки и обслуживания. Но в работе приточно-естественной системы возможны сбои, связанные с одинаковым давлением в помещении и за его пределами.

    Поэтому многие хозяева помещений выбирают приточные вентиляционные установки с механическим побуждением. Системы вентиляции принудительного типа могут быть установлены как в жилых зданиях и помещениях, так и на общественных объектах – в торговых помещениях, кафе или ресторанах – мощные промышленные установки, вентиляционные устройства приточно-ориентированного характера в таких помещениях необходимы для комфорта посетителей. На производственных предприятиях система промышленных приточных установок необходима вдвойне – многие производства работают с вредными веществами, которые приточно-вытяжная система вентиляционного оборудования должна оперативно удалять до их попадания в общеобменные системы вентиляции. Для этого на производственных площадях схема вентиляции помещения дополняется локальными вытяжками.

    Схема приточной вентиляции задействуется и в противопожарной системе. Приточно-ориентированное оборудование при пожаре разбавляет воздух с продуктами горения свежим воздухом с улицы для эвакуации людей и возможности работы спасателей. Дополнительно оборудование, поставляющее приточный воздух принудительно, способствует удалению продуктов горения из здания – вентиляционная противопожарная система через поставку воздуха создает избыточное давление в помещении, чем выталкивает грязный воздух на улицу, очищая воздух внутри от продуктов горения, наносящих вред здоровью человека.

    Приточные вентиляционные установки.

    Приточная вентиляционная установка – это моноблок небольшого размера, обеспечивающий подачу воздуха в помещение. Современная вентиляция приточного типа оснащена звукоизолирующим корпусом, благодаря которому местом размещения приточной системы может стать даже комната в жилом доме.

    Приточное оборудование, вентиляционный воздух в котором проходит стадии очистки и нагрева/охлаждения, присутствует во всех помещениях общественного типа.

    Приточная вентиляционная установка может нагревать воздух за счет электрического или водяного калорифера.

    Приточная вентиляция с электрическим калорифером нагревает приходящий воздух с помощью тепловой энергии, передающейся от «отработанного» выходящего воздуха (такой вид систем называют системы приточной вентиляции с рекуперацией тепла). Вентиляционные приточные устройства с электрическим калорифером стоят дороже, но и обеспечивают более мощную работу нагрева в системе. Приточная и приточно-вытяжная система подобного типа находит применение в системе вентиляции больших помещений – офисов, торговых центров.

    Приточная вентиляция с водяным калорифером нагревает воздух за счет подключения приточного оборудования к системе отопления. Оборудование для вентиляции системы помещений, работающее от теплоснабжения, стоит дешевле электрических аналогов, а также обходится дешевле в эксплуатации, чем вентиляционная установка с электрокалорифером. Поэтому приточная (если она используется отдельно или как часть приточно-вытяжной вентиляции) система водяного нагрева устанавливается в частных домах или помещениях небольшой площади.

    Вентиляционные приточные обеспечивающие нагрев системы и установки в Санкт-Петербурге Вы можете выбрать и приобрести в интернет-магазине «Нева Климат» или позвонив по телефону +7 (812) 611-07-37.

    Сотрудники компании, обладающие многолетним опытом работы с климатическими системами, а также подскажут, какая вентиляционная установка или приточная бытовая или промышленная вентиляция подойдут для Вашего типа помещения, помогут в выборе и монтаже установки приточной вент. системы Вашего помещения.

    Схема

    HVAC | Стандартное отопление и кондиционер

    Наша схема HVAC поможет вам понять различные компоненты вашей системы отопления и охлаждения жилых помещений. Учитесь у экспертов Standard Heating.

    Схема HVAC

    Нужна помощь с вашей системой HVAC?

    Standard Heating & Air Conditioning поможет вам при ремонте печи, установке нового оборудования и техническом обслуживании печи.

    Стандарт связи

    Оборудование для кондиционирования воздуха

    Наружный конденсатор — не единственная часть вашего кондиционера.В систему кондиционирования входят следующие компоненты:

    Змеевик испарителя: В системе с печью змеевики испарителя находятся наверху печи и являются важным компонентом, охлаждающим воздух в доме. Воздуходувка печи пропускает воздух через змеевик испарителя. Во время этого процесса воздух охлаждается, поскольку он контактирует с холодным змеевиком, и тепло передается от воздуха к хладагенту.

    Змеевик конденсатора: Эта часть системы кондиционирования охлаждает (отводит тепло) от хладагента и расположена в наружном конденсаторе.

    Компрессор: Аппарат, используемый для подачи воздуха или другого газа с повышенным давлением, расположенный в наружном конденсаторе.

    Вентилятор: Механическое устройство, создающее поток воздуха.

    Трубка, заполненная хладагентом: Обеспечивает циркуляцию хладагента между наружным конденсаторным блоком и внутренним змеевиком испарителя.

    Оборудование для газовой печи с принудительной подачей воздуха

    Воздуховод для рециркуляции воздуха (из помещений): Воздуховод, по которому воздух из кондиционируемого помещения поступает в воздуховод смешивания или приточную камеру.

    Фильтр: Пористое устройство для удаления примесей или твердых частиц из проходящего через него воздуха.

    Воздуходувка: механическое устройство, создающее поток воздуха. См. Также вентилятор.

    Блок обработки воздуха (AHU): устройство, используемое для кондиционирования и циркуляции воздуха как часть системы отопления, вентиляции и кондиционирования (HVAC). Воздухообрабатывающий агрегат обычно представляет собой большой металлический ящик, содержащий вентилятор, нагревательные или охлаждающие элементы, стойки или камеры для фильтров, шумоглушители и демпферы.Обработчики воздуха обычно подключаются к системе вентиляции воздуховодов, которая распределяет кондиционированный воздух по зданию и возвращает его в AHU.

    Воздуховод (в комнаты): Воздуховод, по которому кондиционированный воздух от приточных устройств поступает к комнатным диффузорам или решеткам.

    Полный глоссарий HVAC см. В Руководстве по проектированию всего здания.

    Установка механической системы вентиляции

    Компания BPC является пионером в поставке высококачественных систем MVHR, которые легко установить любым компетентным специалистом и которые обеспечивают тихую и эффективную систему.

    Мы упрощаем покупку и установку и предлагаем несколько вариантов.

    Bespoke Kit — пришлите нам свои планы, и после разговора с вами и изучения вашей сборки мы можем предоставить предложение, а после индивидуального дизайна мы можем предоставить комплект, который предоставляет все, что вам потребуется для установки вашей системы.

    Готовые комплекты — Если вы делаете ремонт без планов или в спешке, вы обнаружите, что один из наших должен предоставить все, что вам нужно.

    Стандартные комплекты — Наши стандартные комплекты содержат все основные компоненты для установки вашей системы и идеально подходят для разработок и при ограниченном бюджете.

    Комплекты премиум-класса — Наши комплекты премиум-класса предназначены для требовательных владельцев или высококлассных разработчиков, которые ищут только лучшее. В комплекты премиум-класса входят глушители, гибкие муфты и усовершенствованные воздуховоды и фитинги.

    Жесткие жесткие воздуховоды — При необходимости у нас есть большой запас массивных жестких и прямоугольных воздуховодов для квартир и жилых комплексов, которые позволяют свести затраты на воздуховоды к минимуму.

    Техническая поддержка

    Что отличает BPC от других поставщиков, так это то, что у нас есть собственные полезные и дружелюбные технические специалисты, которые могут помочь вам от начала до завершения вашей качественной системы вентиляции, и у нас есть большой запас готовой продукции для отправки с нашего склада.

    Мы также поставляем руководства по установке и видео, чтобы показать, как устанавливаются системы, и вы должны посмотреть наш канал на YouTube.

    Руководство по установке BPC

    В нашем руководстве по установке радиальных воздуховодов MVHR вы шаг за шагом выполните установку вашей вентиляционной системы.В руководстве в качестве примера установки используется наш премиальный комплект.

    Пошаговый процесс показан как на изображении, так и в тексте, что упрощает установку для вас или для вашего установщика.

    Этапы установки

    1. Установите блок MVHR на стену и при необходимости подключите дренаж
    2. Установите любые элементы управления MVHR
    3. Установите распределительные коробки и внешние трубы
    4. Установите радиальную трубу из каждой комнаты обратно в распределительные коробки
    5. Установите камеры статического давления, которые удерживают клапан подачи воздуха в каждой комнате
    6. Теперь система готова ко второму ремонту, который состоит из установки воздушных клапанов и ввода агрегата в эксплуатацию

    Дополнительно:

    — Отопление и охлаждение решения

    — Противопожарные решения

    Лучшие советы по установке вентиляции

    • Используйте вытяжной вентилятор с рециркуляционным фильтром
    • Любые дровяные печи должны иметь собственную независимую подачу воздуха
    • Все ванные комнаты должны иметь ручной переключатель наддува для системы вентиляции
    • Не забывайте, что некоторые агрегаты потребуется отвод конденсата из блока.
    • Обеспечьте небольшой зазор под дверьми, чтобы воздух циркулировал по всему дому.
    • Как вы выводите воздух наружу?
    • Убедитесь, что устройство проходит через любые люки.
    • Некоторые большие устройства очень тяжелые — помните об этом при размещении устройства

    Безопасность при установке MVHR

    Важно соблюдать меры безопасности при установке любых систем, чтобы обезопасить себя от любого потенциального вреда.Меры безопасности, которые мы рекомендуем вам выполнить, изложены ниже:

    — Всегда используйте соответствующие средства индивидуальной защиты

    — Всегда надевайте защитную маску для лица при использовании изоляции воздуховодов

    — Рекомендуется использовать прогулочные доски при работе в чердаке

    — Если чердак полностью изолирован во время проведения работ, рекомендуется обеспечить достаточное количество воздуха на протяжении всего процесса установки.

    — Электрические соединения должны выполняться квалифицированным электриком.

    Служба установки BPC

    При необходимости у нас есть большая сеть установщиков в Великобритании и Ирландии, которые могут установить вашу систему для вас. Все наши установщики прошли профессиональное обучение и глубоко знакомы с нашими продуктами и системами.

    Чтобы узнать стоимость установки, вы можете:

    • Пришлите нам свои планы, и мы предоставим смету материалов и базовый план расположения
    • Мы просим несколько установщики в вашем регионе для ориентировочной стоимости установки
    • Когда ваша сборка приближается к этапу исправления 1 st , назначенный установщик проведет посещение объекта
    • Окончательная спецификация, стоимость и материалы будут подтверждены
    • Условия будут окончательно согласованы, и товары отправлены на место для установки.

    Запрос об установке.

    Услуги и дизайн BPC

    Благодаря дизайну, выполненному нашими профессиональными штатными дизайнерами, это означает, что ваша система будет надежной и простой в установке. На нем будет показано размещение на агрегате и клапанах, и вы можете обновить, чтобы все воздуховоды были отмечены для более глубокого и подробного плана.

    Что мы предоставляем с каждой системой:

    • Подробный план этажа — план этажа будет иметь приблизительное расположение и размеры трубы; вам, возможно, придется изменить дизайн в соответствии с конкретными требованиями здания.
    • Список поставляемых воздуховодов — пожалуйста, проверьте этот список, прежде чем подписывать накладную на любые поврежденные или отсутствующие элементы.Количество предоставленных воздуховодов рассчитывается на основе полученных планов, если требуется больше воздуховодов, это будет стоить дополнительных
    • Техническая поддержка — не стесняйтесь обращаться к нам по телефону 028 28 275 150 с 8:00 до 17:00 с понедельника по пятницу, если у вас есть какие-либо вопросы.
    • Руководство по установке — мы предоставим руководство по установке выбранного вами воздуховода и блока рекуперации тепла.
    • Скорость воздушного потока — мы предоставим информацию о скорости воздушного потока для всех воздушных клапанов, чтобы помочь системе ввести в эксплуатацию.

    Услуги по вводу в эксплуатацию

    Помимо установки, мы можем также ввести в эксплуатацию вашу систему для вас. Ввод вашей системы в эксплуатацию является ключом к созданию тихой и эффективной сбалансированной системы. Сбалансированная система важна для того, чтобы в комнатах были правильные воздухообмены и чтобы ваша система не перегружалась.

    Техническая помощь

    Наиболее распространенные проблемы вы найдете на нашем веб-сайте в нашем центре знаний. Вы также можете позвонить нам или написать письмо нашей технической группе по адресу Technical @ bpcventilation.com.

    Узнайте больше о наших услугах по установке .

    Инфо-610: Системы вентиляции с центральным вентилятором

    Почему система вентиляции?
    Все здания требуют контролируемой механической вентиляции или контролируемого целенаправленного введения наружного воздуха в кондиционируемое пространство. Строительство преднамеренно протекающих зданий и установка открывающихся окон не обеспечивает постоянный приток наружного воздуха. Строительные ограждения должны быть «плотно построены, а затем правильно вентилироваться».» Почему? Потому что, прежде чем вы сможете контролировать воздух, вы должны его закрыть. Как только вы устраните большие дыры, станет легко контролировать воздухообмен между внутренней и внешней частью.

    При плотном ограждении здания требуется как механическая вентиляция, так и контроль источников загрязняющих веществ, чтобы обеспечить приемлемое качество воздуха внутри дома. Эти подходы схематически показаны на следующих рисунках под названием Интегрированная система приточной вентиляции .

    Интегрированная система с центральным вентилятором

    Одним из примеров конструкции системы вентиляции является система интегрированной подачи центрального вентилятора (CFIS), которая состоит из 6-дюймового воздухозаборника наружного воздуха, соединенного с возвратной стороной воздухоподготовителя. с контролем цикла вентилятора, чтобы гарантировать, что вентилятор работает запрограммированное минимальное количество времени.Этот воздуховод втягивает наружный воздух в систему распределения воздуха и распределяет его по различным комнатам в доме. Приточный воздуховод имеет заслонку с электроприводом, также управляемую циклическим управлением вентилятора, чтобы закрыть заслонку, чтобы предотвратить чрезмерную вентиляцию дома во время значительных требований по кондиционированию помещения. Схема системы CFIS с 6-дюймовым моторизованным демпфером показана на рисунке Воздуховод наружного воздуха, подключенный к обратной магистрали воздухоподготовителя.

    Контроллеры CFIS

    На рынке имеется несколько контроллеров интегрированной системы вентиляции с центральным вентилятором.Список продуктов можно найти в Интернете на веб-сайте FanCycler.com:

    На этом веб-сайте также есть подробная информация об установке и вводе в эксплуатацию этих систем.


    Подробная информация о системе вентиляции

    Рисунок 1

    • Наружный воздуховод должен быть изолирован и размещен таким образом, чтобы имелся спуск / уклон наружу для отвода возможной конденсации из-за снегопада.

    • Заслонка с электроприводом позволяет контролировать рабочий цикл приточного воздуха (т.е.е., открытое время) отдельно от рабочего цикла воздухоподготовителя (т. е. времени работы).

    • Контроллер может быть установлен на воздухообрабатывающем устройстве или в основном пространстве рядом с термостатом.

    • Балансировочная заслонка, настроенная для обеспечения необходимого потока воздуха.

    • Температура смешанного возвратного воздуха (15% или менее наружного воздуха, смешанного с 85% или более внутреннего воздуха) не должна опускаться ниже 55 ° по Фаренгейту, и следуйте инструкциям производителя печи.


    Рис. 2
    Интегрированная система приточной вентиляции с обратным воздуховодом наружного воздуха


    • Воздухообрабатывающий агрегат (предпочтительно с эффективным вентилятором ECM) работает с минимальным рабочим циклом 33%, включая нагрев и охлаждение.В среднем в течение года это означает, что управление циклическим режимом вентилятора будет включать вентилятор примерно в 15% времени без одновременной потребности в обогреве или охлаждении.

    • Центральная система принудительной вентиляции дома обеспечивает охлаждение наружного воздуха, а также циркуляцию и распределение вентиляционного воздуха для улучшения качества воздуха в помещении и теплового комфорта.

    • Вытяжка из точечного источника обеспечивается отдельными вентиляторами для ванных комнат и кухонной вытяжкой.

    • В любых системах приточной вентиляции рекомендуется предварительная фильтрация наружного воздуха для защиты оборудования и продления срока службы фильтра блока обработки воздуха.


    Рис. 3
    Воздуховод для наружного воздуха, подключенный к возвратной линии воздухоподготовителя



    Рис. -интегрированная приточная вентиляция с постоянной вытяжкой из ванной и встроенным осушителем. Забор наружного воздуха через боковину через угловой бортик в шкафу (прохождение через двускатный конец тоже хорошо, но избегайте прохождения через крышу).

  1. Ручная балансировочная заслонка в наружном воздуховоде позволяет регулировать расход.

  2. Периодическая работа вентилятора центрального кондиционера обеспечивает равномерное распределение вентиляционного воздуха и однородное качество воздуха. Это также снижает перепады температуры и влажности между комнатами.

  3. Опциональная заслонка с электроприводом закрывает отверстие наружу, когда вентилятор выключен, а с управлением циклическим переключением заслонки может ограничивать поступление наружного воздуха независимо от того, как долго работает вентилятор.

  4. Сохранение всех воздуховодов внутри изолированного пространства обеспечивает наилучшие характеристики, например, допускаемые невентилируемым собором чердака, показанным выше. На втором месте — герметичные и хорошо изолированные воздуховоды.

  5. Дополнительное осушение, интегрированное с центральной системой распределения воздуха, обеспечивает круглогодичное регулирование влажности независимо от работы системы охлаждения. Автономный осушитель воздуха может косвенно обслуживать весь дом за счет использования центрального вентилятора.


  6. Рисунок 5
    Интегрированная система приточной вентиляции с осушением подвала для прохладного влажного климата

    Правильное размещение воздуховодов — доступный комфорт

    Есть правильный и неправильный способ установить воздуховоды в доме . Правильный и правильный способ требует установки вентиляции в каждой комнате и в идеальном месте. Хотя нет никаких жестких правил о том, где их разместить — в конце концов, каждый дом индивидуален, — действительно есть формулы и проверенные и проверенные практики, которые так хорошо зарекомендовали себя, что теперь они стали правилами.

    Как лучше всего разместить приточную вентиляционную установку?

    Для отопления лучше всего размещать вентиляционные системы на полу. Тепло поднимается, поэтому вентиляционные отверстия на потолке не принесут пользы комнате, в которой они находятся, для обогрева потолка. На полу или на плинтусах каждой комнаты в доме должен быть хотя бы один, чтобы обеспечить максимальный уровень комфорта как зимой, так и летом.

    Добавьте к этому, что лучшее место для установки воздуховодов обычно находится в подвалах и в подвальных помещениях, поэтому вентиляционные отверстия выходят из пола, что означает наименьшее расстояние для распространения тепла.Чем меньше тепла должно перемещаться, тем эффективнее вся система. И чем эффективнее система, тем дешевле она будет со временем.

    Также обычным делом является размещение вентиляционных отверстий у окна. Но вместо того, чтобы это было нелогично и расточительно, это сделано намеренно. Окна гораздо хуже изолированы, чем стены, и независимо от того, имеют ли они двойное или тройное остекление, они будут замерзать. И для того, чтобы охладить воздух, нужно гораздо меньше, чем для его нагрева, поэтому холод от оконного стекла охлаждает воздух намного быстрее, чем обогреватель может его нагреть.

    Приточная вентиляционная установка лучше всего подходит под окнами для создания «теплового барьера» от холода. Горячий воздух будет прилипать к окну, не давая ему остыть и не заразить воздух холодом. И так же летом в жару.

    Лучшее место для установки возвратной вентиляции

    Приточные и обратные вентиляционные отверстия

    Если у вас есть центральная система кондиционирования воздуха, вы знаете, что через ваш дом проходит множество воздуховодов. Эти воздуховоды переносят воздух в вашу систему отопления и охлаждения и обратно.Для того, чтобы воздух попадал в воздуховоды и выходил из них, необходимо несколько вентиляционных отверстий.

    Воздуховоды и вентиляционные отверстия являются частью системы отопления, вентиляции и кондиционирования (HVAC) здания. Есть два типа: приточные отверстия и возвратные отверстия .

    Если ваш кондиционер в помещении является сердцем системы, приточные каналы — это артерии, а возвратные — вены. Помните, что артерии несут кровь от сердца к телу, тогда как вены несут кровь от тела обратно к сердцу.

    Приточные и возвратные вентиляционные отверстия

    Расходные материалы

    Приточные вентиляционные отверстия соединены с приточными каналами, по которым кондиционированный воздух поступает в ваши внутренние помещения.

    • Обычно они меньше, чем возвратные вентиляционные отверстия.
    • У большинства вентиляционных отверстий есть жалюзи или планки (расположенные за решеткой), позволяющие направлять воздушный поток.

    Вы можете определить вентиляционные отверстия в вашем доме, включив системный вентилятор и подержав перед вентиляционным отверстием лист бумаги или руку.Если выходит воздух, это приточное отверстие.

    Возврат

    Обратные вентиляционные отверстия соединены с вашими обратными каналами, которые вытягивают воздух из ваших внутренних помещений для подачи в вашу систему отопления и охлаждения.

    • Обычно они больше по размеру.
    • Возвратные отверстия не имеют жалюзи.

    Обратные вентиляционные отверстия можно определить, включив системный вентилятор и подняв руку или лист бумаги вверх. Если бумага тянется к вентиляционному отверстию или вы чувствуете эффект всасывания, это возвратное отверстие.

    Никогда не закрывайте приточные или возвратные вентиляционные отверстия!

    Когда ваша система отопления или охлаждения включена, она не просто выдувает кондиционированный воздух, а одновременно высасывает воздух. Если какие-либо из ваших отверстий для возврата или подачи заблокированы, весь баланс системы будет сброшен.

    Хотя вам может казаться, что вы экономите энергию, отключая кондиционирование воздуха в незанятых комнатах, вы можете увеличить давление воздуха в системе воздуховодов, что приведет к большим утечкам в воздуховодах. Закрытие или блокировка вентиляционных отверстий не уменьшит потребление энергии, поскольку система HVAC всегда работает с одинаковой скоростью.

    Предполагается, что ваш обратный и приточный воздуховоды обеспечивают сбалансированную подачу воздуха. Другими словами, в систему HVAC должно входить и выходить равное количество воздуха. Если есть разница в давлении, ожидайте проблем с комфортом и эффективностью. Плохая конструкция воздуховодов и затрудненный воздушный поток могут привести к аналогичным проблемам.

    • Обойдите свой дом и убедитесь, что никакие вентиляционные отверстия не закрыты и не заблокированы мебелью или другими предметами.
    • Улучшите движение воздуха, открывая двери в комнаты в доме.

    Узнайте больше о том, почему не следует закрывать вентиляционные отверстия, и о других мифах и выдумках.

    Признаки несбалансированного воздуховода

    Обратитесь к специалисту по HVAC, если вы заметили любой из следующих симптомов несбалансированных воздуховодов:

    • Горячие и холодные точки или неравномерная температура
    • Непостоянный или несуществующий воздушный поток
    • Конденсат образуется в воздуховодах
    • Вы заметили утечку воздуха из воздуховодов.

    Очистка и / или герметизация воздуховодов может быть вашим ответом.Узнайте о нашей фирменной системе воздуховодов PureFlow ™.

    Если у вас есть какие-либо вопросы о подающих или обратных каналах, не стесняйтесь спрашивать у чемпиона.

    Service Champions известен надежным и своевременным обслуживанием систем отопления и кондиционирования воздуха в районах Ист-Бэй, Саут-Бэй и Сакраменто.

    Если у вас есть центральная система кондиционирования воздуха, вы знаете, что через ваш дом проходит множество воздуховодов. Эти воздуховоды переносят воздух в вашу систему отопления и охлаждения и обратно.Для того, чтобы воздух попадал в воздуховоды и выходил из них, необходимо несколько вентиляционных отверстий.

    Воздуховоды и вентиляционные отверстия являются частью системы отопления, вентиляции и кондиционирования (HVAC) здания. Есть два типа: приточные отверстия и возвратные отверстия .

    Если ваш кондиционер в помещении является сердцем системы, приточные каналы — это артерии, а возвратные — вены. Помните, что артерии несут кровь от сердца к телу, тогда как вены несут кровь от тела обратно к сердцу.

    Приточные и возвратные вентиляционные отверстия

    Расходные материалы

    Приточные вентиляционные отверстия соединены с приточными каналами, по которым кондиционированный воздух поступает в ваши внутренние помещения.

    • Обычно они меньше, чем возвратные вентиляционные отверстия.
    • У большинства вентиляционных отверстий есть жалюзи или планки (расположенные за решеткой), позволяющие направлять воздушный поток.

    Вы можете определить вентиляционные отверстия в вашем доме, включив системный вентилятор и подержав перед вентиляционным отверстием лист бумаги или руку.Если выходит воздух, это приточное отверстие.

    Возврат

    Обратные вентиляционные отверстия соединены с вашими обратными каналами, которые вытягивают воздух из ваших внутренних помещений для подачи в вашу систему отопления и охлаждения.

    • Обычно они больше по размеру.
    • Возвратные отверстия не имеют жалюзи.

    Обратные вентиляционные отверстия можно определить, включив системный вентилятор и подняв руку или лист бумаги вверх. Если бумага тянется к вентиляционному отверстию или вы чувствуете эффект всасывания, это возвратное отверстие.

    Никогда не закрывайте приточные или возвратные вентиляционные отверстия!

    Когда ваша система отопления или охлаждения включена, она не просто выдувает кондиционированный воздух, а одновременно высасывает воздух. Если какие-либо из ваших отверстий для возврата или подачи заблокированы, весь баланс системы будет сброшен.

    Хотя вам может казаться, что вы экономите энергию, отключая кондиционирование воздуха в незанятых комнатах, вы можете увеличить давление воздуха в системе воздуховодов, что приведет к большим утечкам в воздуховодах. Закрытие или блокировка вентиляционных отверстий не уменьшит потребление энергии, поскольку система HVAC всегда работает с одинаковой скоростью.

    Предполагается, что ваш обратный и приточный воздуховоды обеспечивают сбалансированную подачу воздуха. Другими словами, в систему HVAC должно входить и выходить равное количество воздуха. Если есть разница в давлении, ожидайте проблем с комфортом и эффективностью. Плохая конструкция воздуховодов и затрудненный воздушный поток могут привести к аналогичным проблемам.

    • Обойдите свой дом и убедитесь, что никакие вентиляционные отверстия не закрыты и не заблокированы мебелью или другими предметами.
    • Улучшите движение воздуха, открывая двери в комнаты в доме.

    Узнайте больше о том, почему не следует закрывать вентиляционные отверстия, и о других мифах и выдумках.

    Признаки несбалансированного воздуховода

    Обратитесь к специалисту по HVAC, если вы заметили любой из следующих симптомов несбалансированных воздуховодов:

    • Горячие и холодные точки или неравномерная температура
    • Непостоянный или несуществующий воздушный поток
    • Конденсат образуется в воздуховодах
    • Вы заметили утечку воздуха из воздуховодов.

    Очистка и / или герметизация воздуховодов может быть вашим ответом.Узнайте о нашей фирменной системе воздуховодов PureFlow ™.

    Если у вас есть какие-либо вопросы о подающих или обратных каналах, не стесняйтесь спрашивать у чемпиона.

    Service Champions известен надежным и своевременным обслуживанием систем отопления и кондиционирования воздуха в районах Ист-Бэй, Саут-Бэй и Сакраменто.

    Как самостоятельно установить HRV или ERV

    Размещено

    Автор: Стив Максвелл

    Обновлено 31 октября 2020 г.

    Перед тем, как начать.. . b e Обязательно ознакомьтесь с разделом вопросов и ответов о вентиляторах с рекуперацией тепла в конце этой статьи. Все вопросы задают реальные люди, которые ищут реальные ответы. — Стив Максвелл

    Некоторые из наиболее частых вопросов, которые мне задают, приходят от людей, которые хотят улучшить качество воздуха в своих домах с помощью вентиляторов с рекуперацией тепла (HRV). Это устройства, которые приносят свежий воздух в ваш дом, выводят застоявшийся воздух на улицу, сохраняя при этом большую часть энергии, которую вы вложили в отопление и охлаждение. Вентиляторы с рекуперацией тепла иногда называют теплообменниками, воздухообменниками с рекуперацией тепла или просто воздушными теплообменниками. Независимо от названия, это оборудование может сделать больше для улучшения качества воздуха в помещении, чем что-либо другое. Так было с моим другом Брайаном. ВСР ниже — это то, что мы установили у него дома.

    Установка собственной системы HRV, подобной этой, — умеренно сложная задача, сделанная своими руками, которая может сэкономить около 1000 долларов.

    Когда Брайан и его семья переехали в новый дом заводской постройки весной 2000 года, он получил суровый урок о качестве воздуха в помещении. «Вентилятор с рекуперацией тепла (HRV) был частью домашнего пакета, который мы купили, — вспоминает Брайан, — но установка не была включена в сделку, поэтому он просто стоял в коробке. Мы не успели подключить HRV сразу, потому что нам не понравились оценки на сумму более 1000 долларов, которые мы получили на его установку. По крайней мере, до тех пор, пока не наступит холодная погода и не начнет стекать конденсат из наших окон. В черной плесени, растущей на новых оконных рамах, есть что-то, что создает совершенно новое ощущение срочности.”

    Эта срочность привела к тому, что мне позвонили за помощью по установке. HRV, который вы видите здесь на всех этих фотографиях, мы поместили в подвал Брайана. Один день работы, и это сэкономило ему тысячу долларов.

    Я не профессиональный подрядчик по ОВК, но знаю две вещи о вентиляторах с рекуперацией тепла . Во-первых, их следует установить в гораздо большем количестве современных домов, чем сейчас. Плохое качество воздуха в помещении — серьезная скрытая проблема, влияющая на здоровье многих людей, особенно детей.Во-вторых, задача установки HRV полностью находится в компетенции любого среднего квалифицированного специалиста с помощником. Если вы можете разрезать листовой металл, подвешивать предметы к потолку подвала и пробивать отверстия в наружных стенах, вы можете сэкономить немало денег на установке и установке HRV самостоятельно. Два человека могут добавить один к обычной системе воздушного отопления за один полный рабочий день, если они спешат. Два дня поработайте, и это будет похоже на пикник. Неплохо, учитывая, что задача экономит серьезные деньги. Я в свое время установил три HRV, и все они отлично работают.Вы новичок в HRV? Посмотрите фоновое видео ниже, чтобы узнать, как они работают и какие хорошие вещи они могут принести в ваш дом.

    Нет смысла утомлять вас подробными пошаговыми инструкциями по установке, потому что они бесполезны. Детали каждой работы HRV различны. Кроме того, каждый блок в любом случае идет со своим набором инструкций. Вместо этого эта статья посвящена инструментам, стратегиям и проверенным на практике приемам, которых вы не найдете ни в одном руководстве производителя.Думайте о них как о кучке советов по установке HRV. Если вы можете уверенно резать воздуховоды из листового металла, соединять трубы и приводные винты, с установкой HRV вы справитесь.

    Общие сведения о системе вентиляции с рекуперацией тепла

    HRV — это ящик с вентилятором размером с небольшой ящик с инструментами механика. Это внутренности одного здесь. Все HRV направляют подачу свежего наружного воздуха в ваш дом, выбрасывая застоявшийся воздух из помещения наружу.Эта двухпоточная система является частью уравнения вентиляции. HRV также извлекает большую часть тепла из застоявшегося воздуха перед тем, как вывести его на улицу. Это часть сделки по рекуперации тепла, и она происходит внутри черно-белого квадрата, который вы видите на открытом HRV ниже. Вы должны понимать эти функции, чтобы выбрать наиболее подходящее место для вашего устройства. Хорошее планирование — это первый шаг к успешной установке.

    Открытый HRV показывает теплообменный сердечник и впускные и выпускные отверстия.

    Местоположение любой HRV должно удовлетворять этим условиям:

    • как можно ближе к внешней стене, подходящей для впускных и выпускных отверстий
    • доступ к сливу для приема конденсированной воды из агрегата
    • ближайший источник электричества для питания внутренних вентиляторов и элементов управления
    • близость к существующим каналам отопления или охлаждения, которые можно использовать для распределения свежего воздуха по всему дому

    Рекомендации по установке вентилятора с рекуперацией тепла

    Ваша первая задача — найти место для вашего HRV, которое минимизирует длину воздуховодов, необходимых для подключения его к наружной части и к любой существующей системе воздуховодов внутри вашего дома. Приточные и вытяжные воздуховоды, которые соединяются с жалюзи наружных стен, должны быть изолированы на заводе, в то время как оба воздуховода, ведущие исключительно в помещения и из них, должны быть из гладкого жесткого металла. Типичный размер воздуховода для обоих типов составляет 6 дюймов в диаметре. Вы можете попробовать обойтись 5-дюймовым экраном, но этот размер может не обеспечивать достаточного воздушного потока. Зачем рисковать?

    По мере того, как вы приближаетесь к окончательному местоположению вашего HRV, больше склоняйтесь к сокращению изолированного воздуховода, а не к гладкой стальной детали, если вам нужно выбрать .Шероховатая внутренняя поверхность изолированного воздуховода препятствует потоку воздуха больше, чем гладкий воздуховод. Кроме того, полиэтиленовая оболочка изоляционного воздуховода хрупкая. Его нельзя рвать или повредить. По этим двум причинам вы хотите, чтобы в вашей установке было как можно меньше изолированного воздуховода.

    Доступ к дренажной системе — еще одна проблема, которая влияет на расположение HRV. Количество воды, производимой HRV, относительно невелико, поэтому вы можете подключить дренажную линию к отверстию отстойника в подвальном этаже, к обычному водостоку или даже к сливу в полу.Вы можете врезаться в обычную дренажную трубу из АБС-пластика, просверлив отверстие для гибкой виниловой дренажной линии от вашего устройства, а затем использовать силиконовый герметик, чтобы закрепить линию внутри трубы.

    Продумайте вопрос местоположения ВСР и дайте себе день или два, чтобы рассмотреть несколько вариантов, прежде чем выбрать последнее место. Наименее важная особенность местоположения — доступ к электричеству. Лучше добавить поблизости новую розетку, чем иметь длинные воздуховоды или длинную сливную линию.

    Вентилятор с рекуперацией тепла: резка и соединение металлических воздуховодов

    Обработка листового металла обычно составляет большую часть большинства установок HRV. Хорошая новость заключается в том, что это не ракетостроение, и для этого требуется всего несколько основных инструментов: лобзик, острые ножницы для жести, аккумуляторная дрель с магнитным наконечником гаечного ключа, острогубцы, измерительная лента и перманентный маркер. Если вы никогда раньше не работали с круглым металлическим воздуховодом, вы можете не осознавать, что он поступает из магазина в виде изогнутых листов с несобранным соединением с защелками, проходящим по всей длине каждого элемента. Скреплять воздуховод вместе — это весело, но не делайте этого, пока не измерите и не отрежете необходимые детали.Воздуховод нужно разрезать ровно. Его не так легко разрезать после того, как он собрал круглую форму, и непросто оторвать соединенный вами воздуховод.

    Мой друг Брайан разрезает вентиляционный канал лобзиком. Созданное отверстие позволит HRV распределять свежий воздух через систему отопительных каналов.

    Кроме того, посмотрите на каждый кусок воздуховода, только что изготовленный на заводе, и вы увидите, что один конец гофрирован, а другой прямой. Это позволяет соединять трубы в собранном виде встык — одна деталь вставляется внутрь другой.Но чтобы удалить гофрированный конец с отрезка трубы, достаточно одного короткого отреза. Тогда что вы будете делать в следующий раз, когда вам понадобится еще один обжатый кусок трубы для соединения?

    Создание гофрированного конца на отрезке воздуховода, чтобы он мог сцепиться с другим воздуховодом. Для этого вида опрессовки есть специальные инструменты, но подойдут и тонкие плоскогубцы.

    Хотя вы можете купить специальный инструмент для восстановления обжима на концах металлических воздуховодов, он вам не понадобится. Вместо этого обожмите его самостоятельно, по одной складке за раз, используя плоскогубцы.Это займет всего пару минут и отлично справится.

    Когда дело доходит до соединения труб, выбирайте самосверлящие винты с шестигранной головкой, которые затягиваются аккумуляторной дрелью. Наконечник саморезов выглядит как сверло, и это то, что вам нужно. Подобных винтов без возможности самосверливания предостаточно, но они вам не нужны для этой работы. Зачем использовать крепеж, для которого требуется предварительно просверленное пилотное отверстие, если правильные винты делают работу сами?

    Вентилятор с рекуперацией тепла: пробивка отверстий в наружных стенах

    Создание двух отверстий для воздуховодов диаметром 6 дюймов во внешней стене — одного для забора свежего воздуха и одного для выхода несвежего воздуха — обычно является наиболее сложной частью любой работы по установке HRV, особенно если вам нужно пройти через кладку стена. А для этой работы вам понадобится перфоратор. Это что-то вроде перфоратора при силовых тренировках. Просверлите отверстия диаметром 1/2 дюйма, чтобы определить внешние края каждого отверстия воздуховода, затем переключитесь на зубило и отбойный молоток, чтобы удалить отходы между просверленными отверстиями. Если вы прокладываете себе путь сквозь деревянную раму, как мы здесь, сделайте то же самое, за исключением лопаты в обычной дрели.

    С учетом всего сказанного, даже пробиться сквозь дерево и сайдинг может быть непросто. Это особенно верно, потому что для большинства подвальных установок HRV требуется пробивка по крайней мере одного слоя строительной древесины по краю каркаса пола, где изолированные воздуховоды обычно проходят между балками на пути к настенным решеткам. Оценивая работу, запомните эти четыре шага: обвести, обрезать, сверлить и распилить.

    Достаточно нескольких проходов канцелярским ножом, чтобы прорезать круглое отверстие в виниловом сайдинге. После этого деревянный каркас дома разрезается.

    Начните с внутренней части подвала с просверливания единственного отверстия снаружи, прямо в середине отверстия, необходимого для воздуховода. Выйдите на улицу, затем обведите круг вокруг этой дыры. Сделайте один круг размером с воздуховод, а другой на 1/4 дюйма больше диаметра металлического фланца воздуховода, выходящего на заднюю часть каждой наружной жалюзи, входящей в комплект HRV. Если используется горизонтальный сайдинг, немного измените положение жалюзи вверх и вниз, чтобы его верхний край совпадал с естественным стыком между элементами сайдинга. Острый универсальный нож отлично справится с резкой винилового сайдинга в качестве предварительного шага даже в холодную погоду.Этот инструмент также работает с алюминиевым сайдингом, хотя для прохождения требуется больше проходов.

    Просверливание нескольких отверстий по периметру круглого отверстия в сайдинге значительно упрощает удаление точного деревянного диска для внешних вентиляционных отверстий.

    Затем просверлите серию отверстий диаметром 1/2 дюйма в недавно обнаженной древесине, примерно 12 по всему периметру. Они определяют стороны отверстий воздуховода, что упрощает их распиливание для придания им формы с более или менее квадратными сторонами. Лучшим инструментом для проделывания отверстия в деревянном каркасе дома является сабельная пила.Просто убедитесь, что у вас есть орбитальное лезвие, если сможете. Это означает, что лезвие движется по D-образной схеме вместо обычного прямолинейного движения вверх и вниз. Орбитальное действие лезвия приводит к более агрессивной резке, и это то, что вам нужно в такой сложной ситуации. Даже орбитальный лобзик отлично справится с грубым полотном.

    До тех пор, пока вы не прожили какое-то время в тесном доме без HRV, а затем не добавили еще, трудно представить себе разницу, которую может иметь постоянный приток свежего воздуха. «Когда мы впервые включили установку, — объясняет Брайан, — мы все сидели у теплового регистратора и нюхали чистый воздух. Какая при этом разница! Если бы я знал, насколько легко установить HRV, я бы подключил блок сразу после переезда ».

    Наконечник №1 для вентилятора с рекуперацией тепла: защита изолированного гибкого воздуховода

    Обратите внимание на открытый воздуховод из листового металла, расположенный вокруг гибкого изолированного воздуховода, чтобы поддерживать его. Металлические ремни, непосредственно поддерживающие воздуховод, могут повредить важную пластиковую втулку на воздуховоде.

    Полиэтиленовая втулка, образующая внешнюю оболочку изолированного воздуховода, необходима для предотвращения образования конденсата на внешней стороне трубы в холодную погоду. Но, к сожалению, его тоже легко повредить. Вот почему вам следует по возможности установить жесткий экран над воздуховодом. И для этой работы нет ничего лучше, чем кусок гладкого воздуховода из листового металла. Вот что вы видите выше. Согните кусок воздуховода, который еще не был соединен вместе, затем поместите его вокруг изолированного воздуховода, прежде чем закрепить воздуховод с помощью винтов, вбитых в балки пола, или планок с гвоздями 2 × 4.

    Вентилятор с рекуперацией тепла Совет № 2: пароизоляция имеет решающее значение

    Точно так же, как полиэтиленовый пароизоляционный слой на внутренней стороне стен вашего дома должен быть герметичным и непрерывным, чтобы пустоты в стенах оставались сухими, также должен быть безупречным пластик снаружи гибких воздуховодов HRV. Любое отверстие, даже небольшое, позволит теплому влажному воздуху проникать к холодной поверхности трубы внутри. И если это произойдет, вода будет конденсироваться из воздуха и пропитать изоляцию из стекловолокна.Большой беспорядок. Наиболее вероятное место прорыва пароизоляции на изолированном воздуховоде — торцы. Вот почему имеет смысл оборачивать изоляцию воздуховодов изолентой снаружи. Вот что вы видите ниже. Заклеивание лентой физически закрепляет трубу на блоке HRV лучше, чем одни хомуты, но это не самое важное преимущество. Лента также предотвращает просачивание воздуха в помещении вокруг трубчатой ​​полиэтиленовой пароизоляции.

    Обратите внимание на клейкую ленту, герметизирующую пластик воздуховода к HRV.Если воздух в помещении может оставаться за пластиком, под пластиком и внутри изоляции будет образовываться вредный внутренний конденсат.

    Вентилятор с рекуперацией тепла Совет № 3: не теряйте равновесие

    Плечо рычага управляет внутренним демпфером. Такой рычаг есть и на впускном, и на выпускном каналах. Общий приток воздуха должен равняться оттоку для наилучшей работы HRV.

    Уравновешивание потока — последняя часть установки HRV. Процесс происходит после того, как все установлено и запущено, и включает в себя согласование скорости потока воздуха в птичник с потоком воздуха из дома.Дроссельные заслонки внутри воздуховодов позволяют это контролировать. Рычаг управления дроссельной заслонкой — это то, что вы видите выше в середине трубы. Чистое движение воздуха внутри приведет к снижению энергоэффективности. Чистое движение воздуха на улице вызовет отрицательное давление воздуха внутри, увеличивая вероятность того, что вредный угарный газ попадет в ваш дом из печи, водонагревателя или камина. Точная балансировка воздушного потока может быть достигнута с помощью оборудования, которое вы арендуете для измерения потока воздуха в дом и из него, но есть более простой способ.После работы HRV в течение нескольких часов приоткройте дверь или окно. Если вы не чувствуете чистого движения воздуха внутрь или наружу, значит, вы достаточно сбалансированы. Если вы чувствуете поступление воздуха, у вас отрицательное давление и вам необходимо увеличить приток свежего воздуха и уменьшить отток несвежего воздуха. Если во время теста вы чувствуете, как воздух выходит из птичника, внесите противоположные изменения.

    И последнее. . . Когда вы установите и введете в эксплуатацию свою систему HRV, не забудьте ее обслуживать. Всем HRV нужны две вещи.Во-первых, вам нужно очистить внутренние фильтры. Они улавливают пыль, и фильтр, обрабатывающий внутренний воздух, станет особенно шероховатым. Во-вторых, не забывайте ополаскивать сердечник теплообменника всякий раз, когда чистите фильтры. Никакой фильтр не улавливает всю пыль, поэтому некоторое количество пыли собирается на ребрах теплообменника. Все сердечники теплообменника можно снять с основного корпуса HRV для промывки. Руководство по эксплуатации покажет вам, как это сделать.

    Вентилятор с рекуперацией тепла: вопросы и ответы со Стивом Максвеллом

    Q: Нужно ли держать 20 л.старый вентилятор с рекуперацией тепла теперь, когда мы только что установили новую высокоэффективную печь? Я слышал разные мнения и хотел бы вашего. Мы живем в пристроенном бунгало. Спасибо. NS, Оттава, Канада.

    A: Я определенно сохраню ВСР. Если ваша старая печь раньше получала воздух для горения изнутри дома (а, вероятно, и поступала), вам понадобится HRV больше, чем когда-либо. Это связано с тем, что печь, втягивающая воздух для горения изнутри дома, автоматически заставляет свежий воздух поступать в здание из других мест.Эта де-факто вентиляция теряется с новой печью, подобной вашей. Все дома, кроме самых негерметичных, получают выгоду от HRV.
    *********************

    Q: Будет ли HRV работать в доме без отопительных каналов? Мое жилище было построено с электрическими обогревателями плинтуса, и нет возможности распределять воздух, поступающий от HRV.

    A: Короткий ответ — да. Вентилятор с рекуперацией тепла может работать в доме без воздуховодов. Хитрость заключается в том, чтобы расположить несвежие воздухозаборники и выпускные воздуховоды свежего воздуха так, чтобы воздух циркулировал по всему дому.Если вы можете установить воздухозаборник несвежего воздуха на одном уровне, а выход свежего воздуха — на другом, тогда бесканальная установка HRV будет работать идеально. Я знаю, потому что такая ситуация у меня дома.

    Приточно-возвратные вентиляционные отверстия: в чем разница?

    В чем разница между приточным и обратным отверстиями?

    Заманчиво думать, что ваша печь и кондиционер просто продувают кондиционированным воздухом комнаты в вашем доме. Но это только половина дела; они также высасывают из них воздух.

    Приточные вентиляционные отверстия в вашем доме выдувают кондиционированный воздух в ваши комнаты. Этот воздух выходит из вашей системы отопления и охлаждения через воздуховоды и выходит из приточных отверстий. Вы можете легко обнаружить вентиляционные отверстия, потому что они единственные, через которые вы можете почувствовать выход кондиционированного воздуха!

    Возвратные отверстия в вашем доме всасывают воздух из ваших комнат в обратные каналы и обратно в вашу систему отопления и охлаждения. Ваши возвратные отверстия обычно больше, чем приточные, и вы не почувствуете, как воздух выходит из них.

    Как конструкция воздуховодов сочетается с приточными и возвратными отверстиями?

    Ваша система обогрева и охлаждения должна поддерживать относительно сбалансированную среду внутри ваших воздуховодов. Это означает, что количество воздуха, которое выдувают ваши воздуховоды, равно количеству воздуха, который втягивается обратно в них.

    Одна из самых больших проблем при проектировании воздуховодов в домах — недостаточное количество приточных или обратных вентиляционных отверстий. В любом случае давление внутри ваших воздуховодов выйдет из равновесия, что сделает ваш дом менее комфортным. Это одна из причин, почему так важно работать с квалифицированным подрядчиком, который произведет точные измерения расхода воздуха в вашем доме перед установкой системы отопления и охлаждения.

    Как добиться максимальной эффективности вентиляционных отверстий подачи и возврата?

    Даже если в вашем доме имеется необходимое количество приточных и обратных вентиляционных отверстий, вы можете сделать несколько вещей, чтобы убедиться, что они выполняют свою работу должным образом. Во-первых, убедитесь, что у вас нет мебели или других предметов, которые закрывают вентиляционные отверстия для подачи и возврата.Сохраняя чистоту вентиляционных отверстий, вы оптимизируете поток воздуха и максимально повысите домашний комфорт.

    Также не закрывайте вентиляционные отверстия в любых комнатах, даже если вы не слишком часто пользуетесь некоторыми комнатами. Закрытие вентиляционного отверстия увеличит давление внутри вашего воздуховода и приведет к тем же проблемам, что и плохая конструкция воздуховода.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*
