Монтаж систем дымоудаления и противодымной вентиляции: правила, требования, этапы выполнения

04 фев

Любое отопительное или производственное оборудование, работающее на горючих видах топлива (дрова, уголь, дизель или солярка) требует установки системы качественного и безопасного удаления продуктов сгорания и угарного газа, а также противопожарной сигнализацией и средствами оперативного реагирования. Проект дымоудаления должен выполняться профессионалами с соблюдением всех установленных норм пожарной и эксплуатационной безопасности. Но даже при профессиональном исполнении системы дымоудаления, рекомендуется устанавливать и использовать дополнительные средства защиты и безопасности.

Системы пожаротушения и дымоудаления: виды, различия, применение

В перечень таких дополнительных средств входит система пожаротушения и дымоудаления, а также противодымная вентиляция. Чаще всего такие приспособления устанавливаются в тех помещениях, где существует риск или угроза непроизвольного возгорания, а также заполнения угарным газом и другими ядовитыми продуктами горения. Наибольшее распространение такие системы получили в местах большого скопления людей, на производствах, на объектах коммерческой или общественной направленности. В частном секторе такие устройства тоже всегда актуальны, так как гарантируют дополнительную безопасность эксплуатации отопительных приборов различных видов.

Системы пожарной вентиляции дымоудаления разделяют на два типа:

• статическая система удаления задымлений
• динамическая система удаления задымлений

Работа и действие данных типов систем основана на различных процессах. Статическая система работает по принципу блокировки задымления и вредных продуктов сгорания в одном помещении, препятствуя, таким образом, проникновению дыма в соседние пространства. Блокировка дыма в одном помещении осуществляется путем отключения основной вентиляции и прекращения подачи воздуха извне. Стоит отметить, что температура воздуха в сильно задымленном помещении может достигать критично высоких отметок.

Поэтому если заблокированное помещение планируется использовать в целях эвакуации людей или иных оперативных действий, то статическую СДУ применять не рекомендуется.

Принцип работы второго вида СДУ – динамической, основан на ровно противоположном, в отличие от статической, оперативном реагировании. За счет специальных вентиляторов динамическая система осуществляет намеренное усиление циркуляции и движения воздуха, активно препятствуя скоплениям больших объемов дыма и угарных газов. Таким образом, дым рассеивается по помещениям, понижая концентрацию вредных веществ в воздухе. При этом, уровень концентрации вредных веществ горения и угарного газа в воздухе, хоть и сокращается, но все равно имеет место быть. Цель динамической системы дымоудаления заключается в том, чтобы дать людям время на эвакуацию из помещений.

За счет принципа работы и действия, статические и динамические системы отличаются по цене – первый вид стоит дешевле второго. В случаях установки систем дымоудаления и противодымной вентиляции крайне рекомендуется не экономить и выбирать тот вид системы, который будет давать больше гарантий на благополучный исход в случае ситуаций задымления и пожара.

Поэтому, несмотря на то, что установленные нормативы и правила пожарной безопасности позволяют монтаж и эксплуатацию обоих видов систем реагирования, к использованию рекомендуется динамическая система, так как она предоставляет больше шансов на эффективную эвакуацию людей и избежание риска их отравления вредными летучими веществами.

Стоить отметить, что любая, даже самая примитивная система вентиляции и пожарного реагирования – существенно увеличивает шансы своевременного реагирования и эвакуации. Поэтому установка таких приспособлений рекомендуется на всех объектах. К сожалению, многие складские, производственные здания, а также высотные жилые дома не оснащены никакими системами пожарного реагирования – поэтому таким объектам требуется своевременная модернизация и монтаж дымоудаления.

Главные элементы и комплектующие систем пожарного дымоудаления

Главными элементами и комплектующими СДУ современного типа являются мощные установки вентиляторов, которые обеспечивают прокачку кислорода. Важно отметить, что с помощью таких вентиляторов осуществляется удаление не только дыма и угарного газа, но также других мелких веществ – сажи, пепла и гари. Основные виды СДУ рассчитаны на работу с температурой воздуха не выше 600 градусов – такого запаса мощности хватает для безопасной и эффективной эвакуации людей из задымленного объекта. Для оптимальной работы СДУ в строительном и техническом проекте здания должны быть предусмотрены дымовые дополнительные шахты, через которые система вентиляции будет выводить задымление.

Но, в зависимости от сложности и конструкции системы, такие шахты могут обладать различной пропускной возможностью. Поэтому часто помещения малой площади дополнительно комплектуют трубами – дымоотводами, которые не зависят от общей конструкции дымовых шахт. Такие трубы имеют небольшой периметр и выполняются из огнеупорных материалов – например, из нержавеющей или холоднокатаной стали. Важным компонентом системы вентиляции и противопожарного реагирования также являются клапаны огнезадержания. Они выполняют функцию блокировки пламени и недопуска его проникновения в основные каналы вентиляции. Наиболее распространены виды с электромагнитным, а также с электрическим приводом. По воздуховодам, к которым подключены вентиляторы, осуществляется поступление свежего кислорода и подпор воздушных масс. Такие каналы вентиляции и воздуховодов, как правило, выводятся к тем местам и частям помещений, через которые планируется эвакуация.

Монтаж СДУ с блоком управления, датчиками сигнализации и автоматическим запуском системы дымоудаления и пожаротушения

Монтаж воздуховода дымоудаления всегда сопровождается установкой панели – блока управления: важной компонентой СДУ любого вида и конструкции. Блок управления подключается к системе пожарного реагирования и сигнализации, в некоторых случаях также – к самим датчикам. Принцип работы блока управления заключается в подаче на него сигнала тревоги о возгорании или задымлении, при получении которого панель моментально включает систему дымоудаления объекта. Автоматическая система дымоудаления, обслуживание и особенности монтажа которой не отличаются большой сложностью при профессиональном подходе, при срабатывании сигнализации осуществляет открывание люков и контролирует функционирование вентиляторов. Автоматика системы также может быть укомплектована функциями открытия дверей и окон при возгорании, пожаре и задымлении.

Еще одним элементом аварийной системы дымоудаления и пожарной безопасности может выступать специальная автоматика, которая при срабатывании сигнализации сама откроет все двери и окна здания. Такая комплектующая наиболее часто используется в зданиях, имеющих высокий уровень остекления, из-за которых проведение дымовых и вентиляционных шахт затруднено, либо вовсе невозможно.

Требования по установке СДУ в частных домовладениях

Требования по установке дымоудаления в помещении частного типа, таких как загородные жилые дома, коттеджи и дачи – по существующим нормативам отсутствуют. Единственным требованием для частных жилых строений является обязательное проведение дымохода для базового удаления продуктов сгорания и дыма от бытовых отопительных приборов на горючем топливе.

Исключение составляют частные строения, которые используются в качестве коммерческих объектов с высоким уровнем скопления людей – отели, школы, пансионаты, частные клиники и дома отдыха.

Для того, чтобы гарантировать высокую степень безопасности в частном загородном доме, достаточно установить стандартную сигнализацию, которая своевременно оповестит жильцов о возгорании или задымлении. В качестве дополнительных мер безопасности и гарантий спокойствия проживающих в доме, можно осуществить монтаж систем вентиляции и дымоудаления со специальной электроникой, которая будет управлять своевременным открытием окон и дверей в доме в случае срабатывания пожарной тревоги с датчиков.

Требования пожарной безопасности для коммерческих, многоквартирных, деловых, спортивных, производственных и иных объектов

Что касается многоквартирных домов, а также производственных и коммерческих объектов – в таких случаях предъявляются совсем иные требования пожарной безопасности и установки соответствующего вида пожарной вентиляции и оборудования.

Строгие противопожарные требования на таких объектах связаны с высокой концентрацией людей и прямой зависимостью их безопасности с установленными СДУ.

Согласно нормативным документам, монтаж промышленного дымоудаления либо стандартной СДУ для объектов массового скопления людей должен производиться в следующих зданиях:

• на фабриках, предприятиях и производствах
• в торговых центрах
• в спортивных комплексах
• в бизнес центрах
• культурных центрах
• на складских и производственных объектах
• в досугово-развлекательных комплексах
• в детских садах и школах
• в образовательных зданиях
• в многоэтажных жилых комплексах
• на важных объектах инфраструктуры
• на вокзалах и в аэропортах

Проектирование и согласование СДУ и противопожарных систем

Перед тем как осуществлять проектирование и монтаж вентиляторов дымоудаления и других элементов системы, рекомендуется изучить и зафиксировать факторы, которые могут влиять на эксплуатацию и функционирование СДУ. К таким факторам относятся: тип и назначение строения, его этажность, площадь, возможные эвакуационные планы, схемы и выходы, количество окон, входов и выходов, площадь стеклянных поверхностей и прочие. Важно также брать в расчет материалы, из которых построено здание и фасад, их пожароопасность и дымопроницаемость, наличие или отсутствие теплоизоляции.

Проектирование системы дымоудаления можно осуществлять только через организации, которые имеют официальные разрешения и лицензии надзорных органов МЧС. При этом, готовый проектный план также надо согласовывать с представителями МЧС. Существует широкий свод правил и рекомендаций, которые необходимо соблюдать при проектировании и монтаже СДУ внутри зданий, а также в случае, если осуществляется установка дымоудаления на кровле или фасаде строения. Так, наибольшего внимания будут заслуживать коридоры и помещения без наличия естественного притока свежего кислорода, в складских, цокольных помещениях и на парковках. Вывод дыма и вредных продуктов горения должен быть налажен из каждого помещения, цеха либо техническо-производственного помещения, в котором люди находятся длительное время.

Для наибольшей эффективности и оперативности СДУ, к монтажу также рекомендуется система управления установками дымоудаления, которая позволит настраивать и регулировать работу СДУ на основе существующих параметров здания, этажности, планов эвакуации и других факторов.

Отсутствие необходимости проведения СДУ существует в тех помещениях, где установлены автоматические устройства открывания дверей и окон после срабатывания сигнала тревоги, а также те пространства, в которых есть независимые системы тушения пожара порошкового, водного или пенного вида.

Очень важно давать реальную оценку высокой важности установки правильной и оперативной СДУ, так как от ее наличия, качества и работоспособности зависят жизни и безопасность людей.

Широкий модельный ряд труб, воздуховодов и комплектующих элементов ВУЛКАН

В ассортименте завода ВУЛКАН представлен широкий модельный ряд дымовых огнеупорных труб из нержавеющей стали для создания систем вентиляции, воздуховодов и дымоотводов, а также различные комплектующие элементы. Продукция завода соответствует высоким международным стандартам качества и безопасности, производится на оборудовании последнего поколения из материалов, устойчивых к высоким нагрузкам температурой, огнем, давлением, климатическим явлениям. На дымоходы предоставляется официальная заводская гарантия сроком в 50 лет.

Данные для расчета дымовой трубы

Толщина изоляции50 мм100 ммдругая

(размер файла до 16M)

Данные о заказчике

Ознакомлен(а) и согласен(на) с политикой конфиденциальности

Монтаж системы дымоудаления в Москве – цены, заказать установку системы дымоудаления в компании «M-Cond»

Главной задачей системы дымоудаления является обеспечение безопасности в случае возникновения пожара.

Противодымная вентиляция выполняет важные функции:

• контролирует движение дыма в случае пожара,
• уменьшает концентрацию угарного газа в помещении при возгорании,
• обеспечивает возможность эвакуировать людей,
• уменьшает убытки от пожара.

Устанавливать противодымную вентиляцию и систему дымоудаления обязательно нужно в помещениях с большим скоплением людей – в торговых и развлекательных центрах, в медицинских учреждениях и во многих других общественных местах.

Особенно важно устанавливать систему дымоудаления и противопожарную вентиляцию в помещениях с высоким уровнем пожарной опасности – на складах, где хранятся опасные легковоспламеняющиеся вещества и материалы.

К установке и монтажным работам по обустройству противопожарной системы следует отнестись ответственно, поскольку от этого может зависеть жизнь людей.

Системы дымоудаления и их особенности

Установка системы дымоудаления производится в соответствии с разработанным проектом, утвержденным в соответствующем надзорном органе.

На этапе проектирования инженерами компании проводится подробный анализ здания и имеющейся у заказчика документации, на основании результатов которого выполняются основные расчеты и графическая часть проектирования. Кроме того, подбирается оборудование и материалы, которые будут необходимы при установке системы дымоудаления.

Системы дымоудаления можно разделить на следующие типы:

• Динамическая система – срабатывает непосредственно при пожаре, удаляет дым и угарный газ из мест возгорания, замедляет распространение огня и задымления. Управление дымом происходит за счет перепадов давления потоков воздуха, которые создаются  вентиляторами. При такой системе необходимо тщательно продумать и проработать возможные пути движения дыма, зонирование помещения и работу вентиляционной установки в каждой отдельной зоне.
• Статическая система – при пожаре отключается действующая в помещении климатическая система,  чтобы воздушные потоки не распространяли огонь и дым. Подобную систему рекомендуется устанавливать в помещении, где риск возгорания незначительный и отсутствуют другие факторы повышенной опасности при пожаре.

Проектировать и устанавливать систему дымоудаления необходимо в следующих помещениях:

• без естественного освещения;
• в общественных местах с большим скоплением людей, где нет проемов для дымоудаления естественным путем;
• при затруднении возможности эвакуации людей на свежий воздух из-за особенностей строения помещения;
• с установленными системами автоматического газового тушения пожара.

Необходимо учитывать, что для монтажа системы дымоудаления  потребуется специальное оборудование. Например, необходимы мощные вентиляторы, которые предназначаются для функционирования в помещении при повышенных температурах, а вентиляционные каналы и воздуховоды должны быть изготовлены из стали с огнезащитой и термостойкими соединениями.

Этапы установки системы дымоудаления

Установка системы дымоудаления выполняется в следующей последовательности:

• монтаж пожаробезопасных воздухоотводов;
• монтаж всех видов вентиляторов и клапанов;
• монтаж, сборка и подключение  автоматических  щитов управления;
• выполнение огнезащиты воздуховодов;
• пробный запуск для проверки работы оборудования;
• подготовка исполнительной документации и паспортов.

Наши преимущества

Мы качественно осуществим монтаж системы дымоудаления и гарантируем:

• соблюдение сроков выполнения работ, указанных в договоре;
• регулярное обслуживание установленной системы;
• быструю подготовку сметы и проект.

Мы используем современное оборудование, которое прошло соответствующую сертификацию по безопасности. На итоговую стоимость установочных работ влияют объём и сложность монтажа. Цена формируется из следующих показателей:

• площадь объекта;
• высоты помещения;
• конструктивные особенности;
• наличие и количество люков, окон и их расположение.

Наши специалисты детально рассчитывают стоимость оборудования и услуг. Договор с клиентом оформляется после согласования.

Заказать монтаж систем дымоудаления в «M-Cond» очень просто – позвоните нам или оставьте заявку на сайте.  Менеджер обработает заявку в день обращения. Инженер обязательно выезжает на объект, изучает и оценивает объём работ. После в назначенный срок приедет бригада специалистов, подготовит помещение к монтажным работам, установит систему вентиляции, уберет за собой мусор и предоставит гарантию на работы!

Системы управления установкой дымоудаления

3 июня 2020 г. 0

В этой статье мы рассмотрим различные системы, которые существуют для управления установкой дымоудаления, и проанализируем удобство каждой из них в каждой ситуации.

Наиболее часто используемые системы управления:

• Электрическая система управления.
• Пневматическая система управления.
  • Баллоны с CO2 Система управления.
  • Система управления компрессором.

Электрическая система управления:

Эта система состоит из панели управления, питаемой переменным током напряжением 220 вольт от электросети установки. От этого ящика к дымоходам установка идет в постоянном токе на 24 вольта по КАБЕЛЯМ типа AS+. Это обеспечивает работоспособность этих служб во время возможного пожара, так как они были протестированы на поддержание температуры 842ºC в течение 90 минут в соответствии с UNE-EN 50200. Механизм открывания дымоходов представляет собой электродвигатель на 24 вольта. Панель управления имеет собственный встроенный ИБП. При отключении электроэнергии в ограждении система дымоудаления продолжает исправно функционировать.



Эту панель можно подключить к сигналу обнаружения, чтобы дымоотводы открывались автоматически в случае пожара, что указывается при проектировании системы дымоудаления с целью спасения жизней.

По сравнению с пневматическими системами открывания электрическая система имеет более высокую стоимость, так как кабель AS+ и электродвигатель дымоотвода дороже, чем медная труба и пневматический поршень соответственно. Однако для небольших установок это может быть интересным вариантом, поскольку эта система управления требует меньше обслуживания, что позволяет избежать легализации пневматических установок в промышленности.

Пневматическая система управления:

В этом типе системы управления мы имеем две секции:

a) Пневматическая система управления с использованием баллонов с CO2: Это самая простая система. Он состоит из рамы с механической кнопкой на случай чрезвычайной ситуации и нескольких баллонов с CO2, соединенных с клапаном, который просверливает их в случае пожара. Затем газ проходит по трубе (обычно медной) к пневматическому поршню, который открывает выпускное отверстие, позволяя дыму выйти. Для подключения к обнаружению пожара у них обычно есть 24-вольтовый электромагнитный клапан, который автоматически открывает баллоны с CO2, поэтому пожарная часть должна подключить к раме соединение с этой разностью потенциалов.

Преимущество этой системы в том, что она имеет самые низкие экономические затраты из всех трех, но она не подходит, если, например, вы собираетесь использовать систему дымоудаления для вентиляции, так как вы должны заменять колбы каждые время, когда вы хотите открыть или закрыть установку. Однако это интересный вариант для отапливаемой установки без вентиляции.

Недавно, , наш отдел I+D+i внедрил эту коробку для баллонов с CO2 с возможностью открытия дымоотводов для вентиляции с помощью компрессора, сопровождаемого также погодной электростанцией, которая дает команду закрыть их в случае аварии. дождь или сильный ветер. Баллон действует на случай пожара, а подключенный к нему компрессор – на вентиляцию.

b) Пневматическая система управления компрессором:

Эта система обычно состоит из панели управления, питаемой переменным током 220 вольт, и компрессора, питаемого переменным током 220 вольт или 380 вольт, в зависимости от мощность, необходимая для пневматического контура. Если место, где расположена система дымоудаления, имеет собственную пневматическую установку, то этот компрессор можно заменить котлом резервного воздуха. Поскольку стоимость резервного котла равна стоимости компрессора, компрессор обычно используется для системы дымоудаления. Таким образом, у нас есть независимые пневматические установки, гарантирующие отсутствие сбоев в пневматической установке в случае пожара.

В системе управления обычно есть кнопка аварийного нажатия, которая должна быть открыта пожарными службами, индикаторы отсутствия давления воздуха или электрического тока, а также выключатели, которые позволяют нам открывать дымоотводы в случае, если мы хотим проветрить, открывая соответствующие электромагнитные клапаны. Обычно этот бокс подключается к метеостанции, которая закрывает дымоходы, на случай проветривания, дождя или сильного ветра. У них также есть ИБП и возможность подключения системы обнаружения.

Рамы, изготовленные mercor tecresa® , можно запрограммировать для интеграции таких систем, как датчики температуры или влажности. Эта программа позволяет дать задержку открытия дымоходов, либо закрыть их при пожарной тревоге, если они вентиляционные, в случае, если этого требует противопожарный протокол, как это бывает, когда они идут в роте быстрого сброса типа ЭСФР разбрызгиватели например.

правила установки противодымной вентиляции

Места массового скопления людей должны быть оборудованы пожарной сигнализацией. Но так как угарный газ невидим и распространяется с большой скоростью, помимо сигнализации обязательна система дымоудаления (СКД) – комплект воздуховодов и оборудования для принудительного дымоудаления из помещения.

Разберемся, какие элементы входят в СДУ, в чем особенности конструкции системы для частных домов и общественных зданий. Кроме того, обозначаем нормы расчета, правила монтажа и обслуживания комплекса дымоудаления.

Содержание статьи:

• Виды систем дымоудаления
• Основные и дополнительные компоненты СДУ
• Применение СДУ в частных домах
• Нормы пожарной безопасности при установке
• Проектирование СДУ в здании
  • основные места расположения КДС
  • Где нельзя монтировать систему дымоудаления
  • Как рассчитать необходимый объем вентиляции
• Технология монтажа КДС
• Обслуживание системы вентиляции
• Выводы и полезное видео по теме

Виды систем дымоудаления

Систему дымоудаления устраивают в том случае, если существует большая опасность пожара с наполнением закрытых помещений ядовитыми летучими выделениями.

Его установка рациональна, если невозможно удалить продукты горения банальным проветриванием или даже при открытом окне движение загрязненной воздушной массы к окнам будет слишком медленным.

Фотогалерея

Фото

Системы удаления дыма, паров и токсинов в воздухе устанавливаются в общественных, промышленных и коммерческих зданиях.

Системы дымоудаления сооружаются везде, где организация и работа естественной вентиляции невозможна: это лестничные клетки, станции метро, ​​лифты, шахты и аналогичные сооружения, не имеющие непосредственного сообщения с улицей

Этот тип систем предназначен для обеспечения условия эвакуации людей, находящихся в здании, в случае возникновения чрезвычайной ситуации или пожара

Система дымоудаления — составная часть противодымной вентиляции, работающая в паре с системой воздухозабора

Система дымо- и золоудаления оборудована мощными вентиляторами, улавливающими и удаляющими воздух из помещения с ожогоопасным для человека.

Вентиляторы системы снабжены обратными клапанами, исключающими обратное движение дыма и продуктов термического разложения

Правильно спроектированная система дымоудаления должна полностью справляться с удалением продуктов воздушно-взвешенных продуктов горения, обеспечивая безопасное эвакуация до момента прибытия МЧС

На конструкцию систем дымоудаления влияют требования к чистоте воздуха, назначение здания, нормы вибрации, местные метеорологические данные, безопасность эксплуатации

Применение систем дымоудаления

Область применения дымоходов

Дымоудаление Применение

Часть противодымной вентиляции

Вентилятор дымоудаления

Устройство дымоудаления

Требования к устройству

Конструктивные факторы

По способу удаления дымного воздуха из помещений системы можно разделить на два типа:

1. Статическая
2. Динамическая.

Их функциональность основана на принципиально разных процессах.

Статическая КДС при обнаружении пожара отключает вентиляцию и подачу кислорода снаружи и блокирует дым в одном помещении, препятствуя его распространению.

При возможности заполнения помещения ядовитыми газами при пожаре не экономить на устройстве системы дымоудаления (+)

При этом температура в помещении нагревается до критических отметок 1000°С. Если эвакуация людей из здания проходит через это помещение, это опасно и может привести к отравлению, ожогам и затруднению эвакуации.

Динамические CDS работают иначе. Происходит усиление циркуляции воздуха за счет работы мощных вентиляторов и удаления угарного газа, что предотвращает скопление дыма.

Уровень задымленности снижается, но концентрация угарного газа сохраняется. Продолжается и повышение температуры воздуха. Основная цель динамической CDS — выиграть время для эвакуации. Она прекрасно справляется с этой задачей.

Если говорить о ценовых критериях, то статические CDS дешевле динамических. Это один из тех случаев, когда на безопасности лучше не экономить. При использовании динамических систем больше шансов избежать отравления летучими токсинами. Стоит отметить, что оба вида систем разрешено устанавливать правилами пожарной безопасности.

Даже самая простая вентиляция значительно увеличивает шансы на спасение в случае пожара. Именно из-за отсутствия СДУ в старых многоэтажках возникает необходимость их модернизации. Это же касается и старых зданий, приспособленных под складские и производственные нужды.

Основные и дополнительные компоненты СДУ

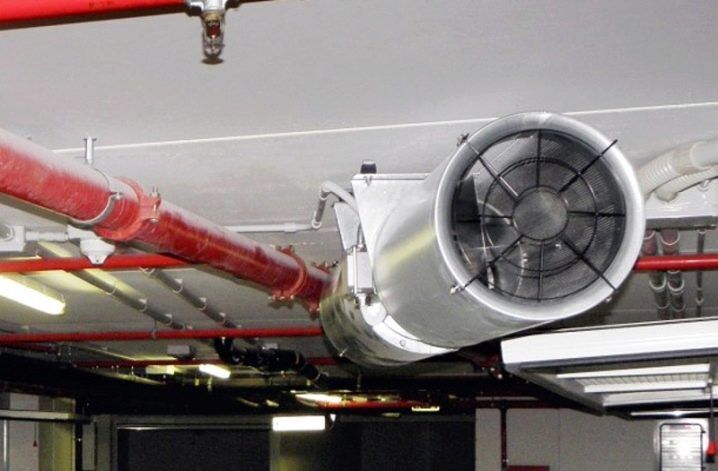

Основными элементами динамической системы являются мощные вентиляторы, нагнетающие воздух. Они удаляют из помещений не только угарный газ, но и мелкие взвеси, такие как зола, сажа, пепел.

Данное оборудование способно работать с воздухом, температура которого не превышает 600°С. Данного запаса прочности достаточно для обеспечения безопасного вывода людей из здания.

Вентиляторы прокачивают воздушные массы через дымовые мины. Это разветвленная сеть каналов, которая монтируется по проекту. Разные разделы CDS имеют разную пропускную способность — это зависит от сложности системы.

Трубы, предназначенные для отвода воздуха в небольших помещениях, имеют меньший периметр и не присоединяются к общему ходу дымовой шахты

Эти элементы изготовлены из негорючих материалов. Самые популярные дымовые мины изготавливаются из холоднокатаной черной стали.

Еще одним компонентом СДУ являются огнезащитные клапаны. Их задача – не пропустить пламя в вентиляцию и не допустить его распространения по зданию. В основном используются модели с электрическим или электромагнитным приводом.

Свежий воздух поступает через . Представляют собой трубы, к которым подключаются вентиляторы, осуществляющие подачу воздушных масс. Каналы ведут к местам эвакуации людей, в том числе к шахтам лифтов.

Основным компонентом любой CDS является блок управления. Панель подключается к пожарной сигнализации, реже напрямую к датчикам.

Как только поступает сигнал о пожаре, блок управления включает СДУ, которая начинает удаление дыма из здания. При этом автоматика открывает все люки и регулирует работу вентиляторов

Еще одним элементом системы является автоматика, открывающая окна и двери при пожаре. Эти элементы не входят в обязательные системы. Их применяют в местах, где большая площадь остекления, и это делает невозможным установку дымовых мин.

Использование СДУ в частных домах

По нормативам в жилых домах установка СДУ не требуется. Считается, что открытых окон достаточно, чтобы освободиться от продуктов горения. Исключением могут быть только здания, находящиеся в собственности частных лиц и используемые в коммерческих целях. Например: гостиница, пансионат, частная клиника или школа.

Поскольку количество проживающих в загородном доме обычно невелико, работа штатной системы дымоудаления во время пожара позволяет людям покинуть дом практически в безопасных условиях.

Чтобы сообщить о пожаре, достаточно установить пожарную сигнализацию. Этого вполне достаточно для частного дома.

Если вы хотите обезопасить свое пребывание в частном доме, вы можете использовать другой тип вентиляционного устройства, удаляющего дым. Это комплекс электроники, управляющий открытием дверей и окон при получении сигналов от датчиков (+)

Необходимо обратить внимание на чувствительность установленных датчиков. Если они имеют низкий порог, то общая производительность системы резко упадет.

Нормы пожарной безопасности при установке

Для мест массового скопления людей требования другие. В многоэтажных домах от этой системы зависят жизни людей. При массовом выезде из квартир жильцы будут вынуждены передвигаться медленно, так как вместимость лифтов ограничена, а спуск по лестнице требует времени.

Обязательная СДУ устанавливается в следующих помещениях:

• многоэтажные жилые дома;
• торговые, деловые, спортивные и культурные центры;
• производственные помещения;
• Объекты инфраструктуры и школы.

Также данные требования распространяются на объекты игорного и развлекательного бизнеса. Кроме того, существуют и другие объекты, на которые распространяются данные требования.

Проект СДУ в здании

Перед расчетом и проектированием СДУ необходимо изучить факторы, которые необходимо учитывать:

1. Характеристики здания — этажность, площадь и четкий план эвакуации при пожаре.
2. Особенности остекления — количество, расположение и площадь окон.
3. Характеристики дымопроницаемости материалов , из которых изготовлено здание, теплоизоляция и фасад.

Разработку проекта строительной СДУ могут выполнять только компании, получившие лицензию МЧС РФ. Готовый проект также должен быть согласован с МЧС перед монтажом.

Основные места размещения СДУ

В зданиях высотой более 28 м различного назначения от административных до бытовых необходима система отвода дыма и продуктов горения. Высота здания определяется без учета цокольных и чердачных технических помещений.

СДУ должны проходить по коридорам длиной более 15 м, где отсутствуют естественные источники свежего воздуха, оконные проемы, балконы и лоджии.

В помещениях цокольного этажа и коридорах, если они используются не только для обслуживания коммуникаций здания, но и в качестве подземных автостоянок, складских и производственных помещений. Эвакуационные пути подвальных помещений также требуют КДС

Помимо общих коридоров, должен быть предусмотрен способ удаления продуктов горения из каждого цеха, производственного или административного здания, в котором люди находятся длительное время.

Если в комнатах или коридорах предусмотрена система автоматического открывания окон при срабатывании пожарной сигнализации, прокладывать в них СДУ не нужно.

Где нельзя монтировать систему дымоудаления

В помещениях, оборудованных автономными системами пожаротушения порошкового, пенного или водяного типа. Это относится к системам, обнаруживающим горячую точку и автоматически гасящим ее. Стоит отметить, что парковки являются исключением.

Если в каждом помещении устанавливается СДУ, то общий коридор можно не оборудовать системой отвода продуктов горения. Это правило действует только в том случае, если каждая комната имеет площадь менее 50 квадратных метров. м. В противном случае потребуется установка противодымной вентиляции в коридоре.

Как рассчитать необходимое количество вентиляции

Существуют четкие рекомендации по проектированию, данные МЧС России. Документ содержит формулы для расчета необходимых параметров вентиляции. Также в тексте рекомендаций даны таблицы свойств материалов, используемых при строительстве здания.

Вот примеры формул и табличных данных для проектирования и расчетов.

При определении воздухопроницаемости фасада здания используется одна формула. Однако стоит делать поправки на направление ветра и колебания температуры окружающего воздуха (+)

Важной характеристикой системы является ее устойчивость к температуре горячего дыма. Кроме того, учитываются пропускная способность и сопротивление давлению (+)

Мощность СДУ должна быть достаточной для обслуживания помещения. Показатель не должен превышать 1 м/с. Это ограничение продиктовано соображениями безопасности — поток воздуха увеличивает очаг воспламенения.

Параметр можно регулировать, уменьшая или увеличивая сечение клапана. Клапаны устанавливаются из одного учета на 600-800 кв. м

Для каждой точки, которую необходимо установить, SDU должен иметь по крайней мере одно впускное отверстие для приточного воздуха, через которое поступает свежий воздух. Параметры проемов для притока воздуха определяются площадью помещения

Движение воздуха осуществляется выносными вентиляторами. Поскольку в этих системах используется принудительная циркуляция воздуха, при проектировании допускается более двух витков воздуховодов.

Установка техники СДУ

Помимо угрозы отравления дым вызывает потерю ориентации и панику при эвакуации. Есть специально отведенные места, где должна лежать система дымоудаления.

В первую очередь к ним относятся:

• лестничные марши и площадки;
• фойе;
• коридоры, переходы и галереи;
• подъезды.

Помимо эвакуационного назначения, СДУ позволяет пожарным быстро проникнуть в здание. Это позволяет им найти источник возгорания, локализовать его и ликвидировать. Это в первую очередь выгодно для владельца здания, так как минимизирует возможный ущерб от пожара.

Монтажные работы начинаются с прокладки и вентиляции. Этот этап состоит из монтажа отдельных модулей. Сначала в потолок устанавливаются специальные клипсы, к которым крепится каждый модуль.

Модули соединены последовательно. При их соединении выполняется герметизация. Эти трубы должны быть установлены в строгом соответствии с проектом.

Филиалы устанавливаются по мере необходимости. Как правило, это элементы, имеющие один или два канала. Такое разветвление необходимо монтировать в каждой зоне, где по регламенту должна происходить циркуляция воздушных масс.

Отверстия каналов закрыты специальной решеткой. Дымоходы транспортируют продукты сгорания в более крупные дымовые шахты.

Каждая дымовая шахта ведет к вытяжному вентилятору, установленному непосредственно на крыше здания. Вентиляторы монтируются непосредственно на выходе из дымовых шахт. Они монтируются в строгом соответствии с рекомендациями производителя.

Над вентилятором находится небольшой участок шахты, ведущий к люку. Люки должны быть установлены в соответствии с рекомендациями производителя.

Существуют модели вентиляторов, которые располагаются вертикально на крыше здания. Этим моделям не нужны защитные люки. Они используют меньше автоматизации, но выглядят не эстетично

Параллельно дымоходам монтируются трубы для забора воздуха. Их можно монтировать возле дымоходов. Необходимо следить за тем, чтобы рядом не располагались вентиляционные отверстия. Если не следовать этому правилу, то эффективность системы резко снизится.

Электропроводка протянута над дымоходом. Он должен быть трехфазным с напряжением 380 В и негорючей оплёткой. К нему подключена электроника, необходимая для автоматического открывания люков и клапанов системы.

Кабель не должен соприкасаться с нагревательными частями дымохода и находиться в непосредственной близости от них. Чаще всего кабель монтируется над параллельной ветвью воздухозаборника.

Защищает от короткого замыкания, возникающего при расплавлении провода. Неправильная проводка приводит к выходу из строя всей системы дымоудаления.

Завершающим этапом монтажных работ является подключение сигнализации или сенсорной системы. В зданиях с большими площадями делают зонирование. За каждую секцию отвечают отдельные блоки управления. Есть системы, в которых вентиляцию и дымоудаление необходимо запускать вручную.

Техническое обслуживание системы вентиляции

Шахты дымоудаления и дымоудаления для проверки исправности. Это делается до сдачи работ в контролирующие органы и во время нее. Тестирование заключается в последовательной проверке каждого элемента системы на работоспособность.
