Что такое трехходовой клапан на системе отопления

Трехходовой клапан – разновидность запорно-регулирующей арматуры, применяемой в составе систем отопления. Он обеспечивает изменение давления и расхода теплоносителя в разных ветвях для ручной или автоматической регулировки теплового режима. Поэтому для комплектации отопительной сети нужно иметь представление, что такое, и для чего нужен трехходовой клапан.

Назначение

Трехходовой клапан – арматурное устройство, которое обеспечивает регулировку температуры в ветвях отопительной сети за счет смешения или распределения потоков жидкости. В первом случае производится смешение подачи с обраткой, во втором – часть теплоносителя из подающей магистрали сбрасывается в обратную магистраль. За счет этого выполняется назначение трехходового клапана – регулировка теплового режима.

Основные сферы применения:

  • Устройство водяных теплых полов. Применяется при подключении от одного источника с радиаторным отоплением. Температура теплоносителя, подаваемого на радиаторы, может достигать 90 °C и больше. Учитывая, что такой нагрев недопустим для теплого пола, требуется снижение температуры.
  • Поддержание температурного баланса между обраткой и подачей с разницей не более 60°C для защиты котельного оборудования от ускоренного износа и поломок.
  • Предотвращение образования конденсата на теплообменнике котла.
  • Предотвращение перегрева котельного оборудования.
  • Выполнение гидравлической обвязки бойлера косвенного нагрева.
  • Устройство байпаса.

Учитывая назначение и устройство трехходового клапана, его установка позволяет повысить энергоэффективность отопительной системы и повысить срок эксплуатации ее основных элементов.

Типы трехходовых клапанов

Чтобы понимать, что такое трехходовой клапан на системе отопления, нужно разобраться с классификацией этих арматурных устройств.

В зависимости от принципа действия бывают два типа трехходовых клапанов – смесительные и разделительные.

Трехходовой смесительный клапан применяется для объединения потоков рабочей среды. Конструктивно он представляет собой смесительный узел, который срабатывает при нагреве теплоносителя выше установленного значения. В этом случае клапан открывается и подмешивает в подающую линию воду из обратки, обеспечивая охлаждение теплоносителя. Возможна работа клапана и в обратном направлении – для подогрева жидкости в обратной магистрали.

Распределительный трехходовой клапан имеет один входной патрубок и два выходных. Он распределяет поток рабочей среды между двумя линиями в определенных пропорциях. Например, при перегреве теплоносителя в подающей магистрали его часть может сбрасываться в обратную линию, что уменьшает нагревание радиаторов.

Седельные и поворотные изделия

В зависимости от конструкции запирающего элемента клапаны бывают седельными и поворотными.

В устройствах седельного типа запирающим элементом является конус, посаженный на шток. При его движении по вертикали. В крайнем положении штока конус плотно садится в седло и перекрывает подачу рабочей среды в определенном направлении. Частично или полностью поднимаясь, шток открывает подачу в соответствующем объеме.

Запирающим органом в поворотном трехходовом клапане выступает вращающийся сектор. При перемещении штока приводится в действие шаровая заслонка, которая полностью или частично перекрывает, или открывает подачу рабочей среды. Поворотные клапаны отличаются повышенной стойкостью к износу, хорошо выдерживают значительные колебания температуры рабочей среды.

Выбор товара

Перед тем, как выбрать трехходовой клапан , необходимо определить, какие характеристики устройства необходимы для эксплуатации в конкретных условиях. Подбор оборудования осуществляется по ряду основных параметров.

Материал корпуса

Трехходовые клапаны изготавливают из различных сплавов. Самыми распространенными видами материала являются:

  • Углеродистая сталь. При сравнительно малой цене обладает высокой прочностью. Минус – слабая коррозионная стойкость.
  • Нержавеющая сталь – сочетает прочностные характеристики и стойкость к коррозии. Широкий температурный диапазон эксплуатации. Высокая цена.
  • Бронза и латунь. Сплавы не подвергаются коррозии, обладают достаточной прочностью. Клапаны этого типа эксплуатируются при температуре до 200°C, что позволяет использовать их без ограничений в бытовых сетях.

Способ управления

По способу управления трехходовые клапаны бывают таких видов:

  • Ручной. Недорогой тип устройств. Отличается энергонезависимостью. Регулировку приходится выполнять вручную.
  • Термостатический. Управление осуществляет термостат, который автоматически открывает и закрывает его при достижении установленных температурных значений. Не зависит от электроснабжения.
  • С сервоприводом. Шток приводится в действие электроприводом, управляемым электроникой. Самый дорогой тип устройство, обеспечивающий максимальную степень точности регулировки. Не работает без электроснабжения.

Для бытовых условий чаще всего используют термостатические клапаны.

Рабочее давление и температура

При выборе трехходового клапана обязательно учитывают эти характеристики. Они должны соответствовать рабочим параметрам обслуживаемой устройством отопительной системы.

Трехходовой клапан для отопления с терморегулятором, как работает

Трехходовой клапан для отопления с терморегулятором имеет такую форму, которая напоминает тройник, отсюда и название. Функции же у него совсем другие, он поддерживает в доме комфортный тепловой баланс и равномерно распределяет тепло по всему помещению.

Трехходовой клапан особенно применяется для водяного теплого пола. Обычно температуры в радиаторе подогрева и пола не совпадают, для регулирования этого процесса и применяют устройство.

В данной статье мы поговорим об трехходовом клапане, его устройстве, установке, принципе работы и разновидностях. Применение такого агрегата просто необходимо в системе ГВС.

Содержание

  • 1 Устройство трехходового клапана
    • 1. 1 Виды
  • 2 Установка трехходового клапана в системе отопления
    • 2.1 Выбор
  • 3 Как работает трехходовой клапан в системе отопления
    • 3.1 Виды трехходовых клапанов по принципу работы
  • 4 Схема теплого пола с трехходовым клапаном
    • 4.1 Схема установки разделяющего трёхходового клапана
    • 4.2 Схемы установки смешивающего трёхходового клапана на разделение
  • 5 Трехходовой смесительный клапан с термоголовкой
  • 6 Сервопривод для трехходового клапана
    • 6.1 Клапан трехходовой регулирующий с электроприводом

Устройство трехходового клапана

Конструктивно он представляет два соединенных двухходовых крана в одном корпусе. Но в отличие от них полностью водяной поток горячей воды не перекрывается, а регулируется интенсивность его прохождения. За счет этого меняется температура горячей воды.

    Основные детали клапана:
  • корпус;
  • шток с запорной шайбой или металлический шарик;
  • гайки крепления (муфты).

Клапаны со штоком позволяют автоматизировать управление посредством электромеханического привода. Это позволяет автоматически регулировать температуру воды. Шариковый клапан по принципу действия можно сравнить со смесителем на кухне. Они используются только в клапанах с ручным управлением.

Примите к сведению: выбирая кран, следует обратить внимание на материал, из которого сделан корпус. Латунный более легкий и долговечный в сравнении с чугунным.

Чтобы разобраться, из чего состоит и как работает термосмесительный трехходовой кран самого распространенного седельного типа, следует изучить представленную ниже схему.

Внутри латунного корпуса с тремя патрубками методом литья устроены 3 камеры, проходы между которыми перекрываются тарельчатыми клапанами. Они закреплены на одной оси – штоке, выходящем из корпуса с четвертой стороны.

Виды

    Они различаются по способу управления. Условно можно поделить на клапаны:
  1. с ручным управлением;
  2. с термоголовкой;
  3. с электроприводом;
  4. гидравлические;
  5. пневматические.

В частном доме наиболее приемлемым будет клапан с электроприводом. Установленные внутри датчики выдают команду через контроллер на привод, если изменяются контролируемые параметры воды.

В результате становится теплее, или наоборот, прохладнее. Термосмесительный эффект происходит автоматически. При этом не важно, какой котел установлен в системе – газовый или твердотопливный.

Если нет возможности в системе отопления установить регулируемый клапан, то лучшим решением в этом случае станет клапан с термоголовкой.

Установка трехходового клапана в системе отопления

Термостатический смеситель устанавливают в систему отопления в смесительном узле при одно – или многоконтурном распределении тепла. Таких контуров может быть несколько. Принципиальная схема не изменится. Добавятся лишь новые элементы.

Например, смесительный узел. Наличие дополнительного контура распределения теплоносителя является его главной отличительной особенностью. Зачем он нужен? Для подключения дополнительных теплопотребителей. Например, теплого пола.

При выполнении монтажных работ по установке клапана необходимо помнить, что он устанавливается перед насосом системы. От соблюдения этого требования зависит работоспособность всей системы.

Во время врезания клапана нужно следить, чтобы в него не попали отходы сварки (шлак, капли расплавленного металла). Так же необходимо предусмотреть возможность легкого снятия клапана в процессе его эксплуатации. Такое действие понадобится при периодической проверке его работоспособности.

Выбор

Чтобы правильно выбрать клапан нужно учитывать очень много различных нюансов.

    В первую очередь:
  • количество контуров в отопительной системе;
  • конструктивная особенность управления клапаном;
  • диаметр входного патрубка;
  • пропускная способность трубопроводов системы отопления;
  • материал, из которого изготовлен клапан.

С количеством контуров системы отопления легко разобраться самостоятельно. С остальными моментами выбора все обстоит намного сложнее. Чтобы узнать, как устроен и работает трехходовой клапан, достаточно вникнуть в этот вопрос.

А для того, чтобы правильно определить даже его размеры, необходимо иметь понятие в термодинамике.

По своей сути 3-ходовой клапан является вентилем с термостатической головкой. При автоматизированном приводе управления он в состоянии распределять потоки горячей воды в нужном направлении и в необходимом количестве.

Вентили с подобной задачей справиться не в состоянии, что говорит о необходимости наличия трехходового клапана в системе отопления. Используя клапан в системе отпадает необходимость придумывать какой-то выносной пульт управления ею. Все делается без участия человека.

Как работает трехходовой клапан в системе отопления

Принцип работы клапана заключается в смешивании потоков воды с разной температурой. Для чего это нужно делать? Если не вдаваться в технические подробности, можно ответить так: для продления срока службы отопительного котла и его более экономичной работы.

Трехходовой клапан смешивает нагретую воду с остывшей после прохождения по отопительным приборам и направляет ее снова в котел для нагрева. На вопрос, какую воду нагреть быстрее и легче – холодную или горячую – в состоянии ответить каждый.

Одновременно со смешиванием клапан потоки еще и разделяет. Возникает естественное желание автоматизировать сам процесс управления. Для этого клапан оснащается термодатчиком с терморегулятором. В этом случае лучше всего здесь справляется электрический привод. От устройства привода зависит качество функционирования всей системы отопления.

    Такой клапан устанавливается в тех местах трубопровода, где необходимо разбить циркуляционный поток на два контура:
  1. С постоянным гидравлическим режимом.
  2. С переменным.

Обычно постоянный гидравлический поток используют потребители, для которых подается качественный теплоноситель определенного объема.

Регулируется он в зависимости именно от качественных показателей.

Переменный поток потребляют те объекты, для которых качественные показатели не являются главными. Им важен количественный коэффициент. То есть для них регулировка подачи производится по требуемому количеству теплоносителя.

Есть в категории запорной арматуры и двухходовые аналоги. В чем отличие этих двух видов? Трехходовой клапан работает совершенно по-другому. В его конструкции шток не может перекрыть поток с постоянным гидравлическим режимом.

Он всегда открыт и настроен на определенный объем теплоносителя. А значит, потребители будут получать необходимый объем как в количественном, так и в качественном эквиваленте.

По сути, клапан не может перекрыть подачу на контур с постоянным гидравлическим потоком. А вот переменное направление он перекрывать способен, тем самым позволяя регулировать напор и расход.

Если совместить два двухходовых клапана, то получится трехходовая конструкция. При этом оба клапана должны работать реверсивно, то есть при закрытии первого обязательно открывается второй.

Виды трехходовых клапанов по принципу работы

    По принципу действия этот вид делится на два подвида:
  • Смесительные.
  • Разделительные.

Уже по названию можно понять, как работает каждый тип. У смесительного один выход и два входа. То есть он выполняет функцию смешивания двух потоков, что необходимо для понижения температуры теплоносителя. Кстати, для создания нужной температуры в системах теплых полов это идеальное устройство.

Регулировать температуру выходящего потолка достаточно просто. Для этого необходимо знать температуру двух входящих потоков и точно рассчитать пропорции каждого, чтобы на выходе получить требуемый температурный режим. Кстати, этот вид устройства, если его правильно установить и отрегулировать, может работать и по принципу разделения потоков.

Трехходовой кран разделительного действия разбивает основной поток на два. Поэтому у него два выхода и один вход. Этот прибор обычно используется для разделения горячей воды в системах горячего водоснабжения. Нередко специалисты устанавливают его в обвязках воздухонагревателей.

По внешнему виду оба устройства ничем не отличаются между собой. Но если рассмотреть их чертеж в разрезе, то есть одно различие, которое сразу же бросается в глаза. В смесительном приборе установлен шток с одним шаровым клапаном.

Он располагается в центре и перекрывает седло главного прохода. В разделительном таких клапанов два на одном штоке, и они устанавливаются в выходных патрубках. Принцип их действия таков — первый закрывает один проход, прижимаясь к седлу, а второй в это время открывается другой проход.

    Современный трехходовой кран делится на два типа по способу управления:
  1. Ручной.
  2. Электрический.

Чаще приходится сталкиваться с ручным вариантом, который похож на обычный шаровой кран, только с тремя патрубками — выходами. Электрические автоматические системы чаще всего используются для распределения тепла в частном домостроении.

К примеру, можно настроить температуру по комнатам, распределяя теплоноситель в зависимости от удаленности помещения от нагревательного котла. Или обеспечить совмещение с системой теплого пола. Большие по проходимости приборы устанавливают на теплопроводах между зданиями.

Как и любое устройство, трехходовой кран определяется по диаметру подводящей трубы и давлению теплоносителя. Отсюда и ГОСТ, который позволяет провести сертификацию. Несоблюдение ГОСТа является грубым нарушением, особенно, когда дело касается давления внутри трубопровода.

Схема теплого пола с трехходовым клапаном

Когда есть понимание, что такое трехходовой клапан и в чем состоит его работа, можно рассмотреть различные схемы подключения, зависящие от назначения и роли элемента в отоплении дома.

    Установка термосмесительного клапана производится в таких случаях:
  • Для защиты твердотопливного котла от воздействия конденсата и температурного шока после внезапных отключений электроэнергии.
  • Теплоноситель в контурах теплых полов должен прогреваться не более чем до 45 °С, что обеспечивается смесительным узлом с трехходовым краном.
  • Для поддержания необходимой температуры теплоносителя в разных местах системы.
  • Чтобы защитить тепловой агрегат на твердом топливе от образования конденсата, нельзя во время его разогрева допускать подачу в котловой бак остывшей воды из радиаторной сети.

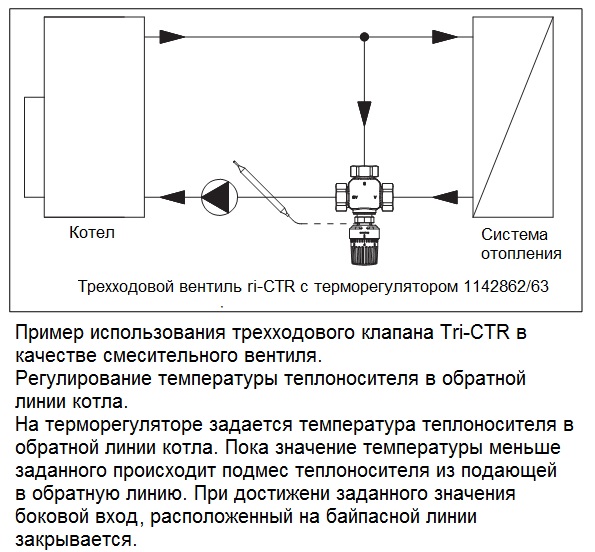

Для этого используется следующая схема подключения котла с байпасом и трехходовым смесительным клапаном:

Схема работает так. Пока теплогенератор не прогрелся, вода циркулирует по малому кругу через байпас. При нагреве теплоносителя в обратке до 50—55 °С клапан начинает открываться и подмешивать холодный теплоноситель из системы. При выходе отопителя на рабочий режим байпас перекрывается и весь поток идет через радиаторы.

В системе теплых полов данный элемент выполняет те же функции. Циркуляционный насос гоняет теплоноситель по греющим контурам до тех пор, пока он не начнет остывать. Как только это произойдет, сработает датчик и термоголовка, после чего трехходовой клапан станет добавлять в замкнутый контур горячую воду, идущую от котла.

Как своими руками правильно выполнить монтаж коллектора теплых полов, насоса и клапана, показано на схеме:

Следующий пример использования и подключение этой важной детали – обвязка твердотопливного теплогенератора и буферной емкости, являющейся аккумулятором тепла.

Чтобы прогреть ее целиком достаточно быстро, температура подаваемого теплоносителя должна быть от 70 до 85 °С, каковая вовсе не нужна в системе радиаторного отопления. Понизить ее как раз и помогает трехходовой клапан, установленный за емкостью вместе с отдельным циркуляционным насосом.

Важно. Устанавливая смесительный клапан, помните, что насос должен располагаться с той стороны, где находится всегда открытый патрубок трехходового крана.

Сложная отопительная система большого коттеджа может иметь множество потребителей, подключаемых посредством гидрострелки и распределительного коллектора.

Причем в каждый из контуров надо подать теплоноситель с разной температурой. Самая высокая нужна бойлеру косвенного нагрева, поэтому на подводке к нему регулирующей арматуры нет. Остальным потребителям нужен более холодный теплоноситель, а потому они подключены через трехходовые клапаны.

    В зависимости от направления потоков, термостатический клапан представлен двумя моделями:
  1. Т-образная или симметричная схема. При таком подключении вода – горячая и холодная входит через боковые отверстия, а после смешивания жидкость вытекает через центральный ход.
  2. L-образная или асимметричная схема. В таком случае горячая вода поступает с одного бока, а холодная – снизу. Впоследствии смешанный поток выходит из второго бокового хода.

Схема подключения трехходового смесительного клапана.

Устанавливается смесительный кран, оборудованный терморегулятором, если требуется обеспечить стабильную температуру теплоносителя.

    Рассматривая смесительный узел, можно выделить в нем следующие составные части:
  • клапан обратный;
  • датчик температурный;
  • насос циркуляционный;
  • смесительный трехходовой клапан.

Схема смесительного узла для теплого пола

Схема подключения включает циркуляционный насос, монтируемый на подачу. Затем устанавливается температурный датчик, необходимый для определения степени нагрева поступающей воды.

После этого идет термостатический клапан. На «обратку» монтируется обратный клапан с выходом, который присоединяется к трубе с циркулирующей охлажденной жидкостью, направляемой к смесительному клапану.

    При подобной схеме подключения теплоноситель движется по следующему маршруту:
  1. Закачивание горячей воды при помощи циркуляционного насоса в систему оборудуемого теплого пола. Температура теплоносителя может достигать 80°С.
  2. Смешивание с холодной водой при прохождении трехходового клапана. В результате достигается нужная температура.
  3. Распределение теплоносителя по трубам теплого пола.
  4. Возвращение остывшей воды в «обратку», откуда она забирается в трехходовой клапан для последующего смешивания с горячей жидкостью.

При подобном подключении регулирование степени нагрева поступающей в водяной контур воды осуществляет температурный датчик. Есть и другие способы управления. Самый неэффективный – это ручной метод, когда требуется изменять поступление потоков поворотом рукоятки.

Есть вариант управления при помощи сервопривода, команды на который поступают от контроллера сообразно сигналам, поступающим от датчиков.

Схема узлов на основе трехходового смесительного и термостатического клапанов для теплых полов.

Термостатический кран при оборудовании водяного теплого пола играет важную роль. Не допуская перегревания поступающего в трубы теплоносителя, он позволяет экономить топливо. Кроме этого, обеспечивается безопасность при эксплуатации достаточно сложной системы обогрева и продляется срок безаварийной службы.

Схема установки разделяющего трёхходового клапана

Обеспечивает количественное регулирование у потребителя — за счёт изменения расхода теплоносителя. Применяется, если по условиям эксплуатации источника тепла допускается перепуск теплоносителя в обратный трубопровод и не допускается прекращение циркуляции в контуре источника.

Данная схема установки трёхходового клапана, получила широкое применение в узлах нагрева воды и воздуха, подключённых от автономной котельной. Для увязки гидравлических контуров, потери напора на балансировочном клапане в байпасной линии, должны равняться потерям напора у потребителя.

Данная схема установки трёхходового клапана предназначена для подключения к трубопроводу с избыточным напором. Циркуляция теплоносителя в контуре потребителя обеспечивается за счёт избыточного напора, созданного циркуляционным насосом в контуре источника тепла.

Схема установки разделяющего трёхходового клапана

Схемы установки смешивающего трёхходового клапана на разделение

Обеспечивает количественное регулирование у потребителя с использованием смесительного трёхходового клапана. Применяется если по условиям эксплуатации не допускается прекращение расхода в контуре источника, а перепуск теплоносителя из подающего трубопровода в обратный — допустим.

Подобные схемы подключения трёхходовых клапанов получили широкое распространение в обвязке воздухонагревателей и воздухоохладителей, а также в узлах подогрева воды установленных в автономных котельных.

На подмешивающем патрубке трёхходового клапана рекомендуется установить балансировочный клапан с гидравлическим сопротивлением равным, сопротивлению потребителя. Циркуляция через потребителя и байпас осуществляется за счёт избыточного напора в контуре источника.

При правильном подборе клапана и гидравлической увязке байпаса с контуром потребителя, расход через источник тепла постоянный, а в контуре потребителя — переменный.

Схема подключения смешивающего трёхходового клапана для разделения потока, к напорному коллектору

Так как, поток воды движется в направлении противоположном направлению потока в смешивающем клапане, на некоторых клапанах возможно увеличение шума и вибрации, а также снижение допустимого перепада давлений на клапане.

Схема установки смешивающего трёхходового клапана для разделения к гидравлической стрелке При подключении узла с разделяющим трёхходовым клапаном к источнику тепла непосредственно или безнапорному коллектору, в подающем или обратном трубопроводе необходимо установить циркуляционный насос. Насос может быть общим для нескольких контуров.

Схему подключения трёхходового клапана, разделяющего поток, с дополнительным байпасом в контуре потребителя, параллельным подмешивающей линии, используют при условии превышения температурного режима источника над температурным режимом потребителя.

Особенность данной схемы в том, что расходы в контуре источника и потребителя будут постоянными, а к потребителю не поступит перегретый теплоноситель. У потребителя будет обеспечено качественное регулирование. Для работы данной схемы необходима установка насоса в контуре потребителя и в контуре источника.

Трехходовой смесительный клапан с термоголовкой

Клапан с терморегулятором гарантирует практичность и эффективность функционирования системы. Трехходовые клапаны для отопления призваны регулировать тепловой поток, что обеспечивает комфорт в помещении и экономичность использования.

Прежде чем приступать к проектировке отопительной системы, производится тепловой расчет. На основе его результатов выбирается подходящая мощность и тип отопительных приборов, способных поддерживать оптимальный температурный режим в помещении.

В расчет берется площадь помещения, после чего анализируют возможные теплопотери. Исходя из этого, рассчитывается производительность отопительной системы, необходимая для создания в комнатах комфортного микроклимата. После чего для всех помещений составляется тепловой баланс.

Однако, данные расчеты производятся при конкретных условиях, которые могут меняться в процессе эксплуатации.

    Факторы, влияющие на работу радиатора, различны:
  • температурные перепады на улице;
  • солнечная активность;
  • сила ветра;
  • наличие бытовых приборов, генерирующих тепло.

В результате, просчитанный температурный баланс нарушается, и в помещении становится жарко. Однако, изъять из комнаты части радиатора или заглушить тепловое излучение невозможно. Таким образом, возникает необходимость управлять генерируемой тепловыми приборами энергией, чтобы поддерживать в помещении комфортный микроклимат.

    Есть два пути регулировки выделяемой радиатором энергии:
  1. Качественное изменение свойств радиатора.
  2. Количественное регулирование выделяемого тепла.
  3. В обоих случаях необходимы манипуляции с циркулирующей по трубам жидкостью.

В случае, когда вы не можете повлиять на температуру воды, поступающей к радиатору, можно регулировать ее количество. Для этого и необходимо купить трехходовые клапаны для отопления с терморегулятором.

Эти устройства позволяют ограничить количество воды, проходящей через радиатор, и в результате при одной и той же площади батареи в комнату будет поступать больше или меньше тепла, разумеется, в пределах, ограниченных мощностью системы.

Устройство трехходового смесительного клапана с термостатом

Трехходовой клапан для отопительной системы и регулятор температуры, устанавливаемый на радиаторе, могут использоваться по отдельности, однако в автономных отопительных системах современных квартир и частных коттеджей зачастую применяют комбинированный способ для повышения эффективности.

Таким образом, целесообразна покупка трехходового клапана для отопления с терморегулятором.

Важно учитывать, что принцип работы трехходового смесительного клапана позволяет повышать или понижать температуру радиатора лишь в установленных границах. Пределы эти продиктованы техническими характеристиками теплового прибора, а именно, значением его максимальной теплоотдачи, и зависят от каждого конкретного радиатора.

Сервопривод для трехходового клапана

Сервопривод — это электродвигатель, управляемый через отрицательную обратную связь. В данном случае отрицательной обратной связью будет датчик угла поворота вала, который прекращает движение вала при достижении нужного угла.

Для наглядности рассмотрим устройство сервопривода по рисунку:

    Как видно, внутри сервопривода расположены следующие составные части:
  • Электрический мотор.
  • Редуктор, состоящий из нескольких шестеренок.
  • Выходной вал, которым привод вращает клапан или другое устройство.
  • Потенциометр — эта та самая отрицательная обратная связь, с помощью которой осуществляется управление углом поворота вала.
  • Управляющая электроника, которая расположена на печатной плате.
  • Провод, по которому подводятся напряжение питания (220 или 24 В) и управляющий сигнал.

Давайте теперь подробно остановимся на управляющем сигнале. Сервопривод управляется импульсным сигналом с изменяемой шириной импульса. Для тех кто не знает о чем идет речь, привожу еще одну картинку:

То есть ширина импульса (по времени) определяет величину угла поворота вала. Настройка таких управляющих сигналов дело нетривиальное и зависит от конкретного привода. Количество управляющих сигналов зависит от того, сколько положений может занимать выходной вал.

Сервопривод может быть двухпозиционным (2 управляющих сигнала), трехпозиционным (3 управляющих сигнала) и так далее.

Клапан трехходовой регулирующий с электроприводом

В качестве электрического привода трехходовых регулирующих кранов с электроприводом выступают различные элементы.

    Существует две разновидности:
  1. трехходовые краны для отопления с электроприводом в виде электрического магнита;
  2. трехходовые клапаны с сервоприводом на базе электрического мотора.

Исполнительный механизм получает команду прямиком от температурных датчиков или от управляющего контроллера. Модели трехходовых кранов для отопления с электроприводом наиболее эффективны, так как позволяют обеспечивать максимально точную регулировку тепловых потоков.

Трёхходовой регулирующий клапан — предназначен для смешения или разделения потока теплоносителя, поэтому их ещё называют смесительными и разделительными клапанами. Трёхходовые регулирующие клапаны имеют три патрубка для присоединения к трубопроводу.

Наиболее широкое распространение получили в системах теплоснабжения подключённых от автономных котельных, в которых нет необходимости в ограничении расхода при сохранении коэффициента смешения.

Они устанавливаются для управления теплоотдачей калориферов системы вентиляции, теплообменных аппаратов систем горячего водоснабжения и отопления подключённых по независимой схеме, управления процессом смешения в системах отопления с зависимым подключением в котельной.

Трёхходовой клапан с электроприводом — это трубопроводная арматура, предназначенная для качественного и количественного регулирования. Трёхходовые клапаны выполняют функцию исполнительного устройства в схемах автоматизации систем теплоснабжения зданий.

Управляют клапаном с помощью электропривода, по сигналу электронного регулятора, либо от центральной системы диспетчеризации. Работа трёхходового клапана основана на создании в циркуляционном кольце контуров с постоянным и переменным гидравлическим режимом, за счёт разделения одного потока или смешения двух потоков теплоносителя.

Вне зависимости от положения штока в трехходовом клапане, циркуляция не прекращается, поэтому такой тип устройства не годится для уменьшения расхода теплоносителя. В этом основное отличие шарового трехходового крана с электроприводом от двухходовых кранов, регуляторов и других устройств.

Данный клапан предназначен для смешивания или разделения, распределения потоков. Разделительный клапан регулирует количество воды, пуская часть жидкости по байпасному пути вместо прямого. Два патрубка устройства служат для выхода, а один – для входа.

Принцип действия трехходового смесительного клапана с термоголовкой основан на подмешивании к горячему теплоносителю более холодного или к холодному более горячего. В результате качественная характеристика, а именно температура теплового потока изменяется, при этом уровень этого изменения зависит от установленной пропорции соединяемых струй.

Два порта для входа и один для выхода могут также выполнять разделительную функцию. Такие клапаны могут использоваться в различных съемах.

Часто актуально использование трехходовых клапанов для твердотопливных котлов, в камере которых выпадает конденсат в начале топки. В таком случае клапан помогает временно отсечь холодную воду, а по короткому контуру пустить часть нагретой жидкости.

Как правильно использовать 3-ходовой клапан в различных приложениях

Чтобы понять, что такое Т-образный и L-образный 3-ходовые клапаны и чем они отличаются друг от друга, важно сначала определить, что означает каждый из этих терминов. . Четко определив каждый термин, разницу в целях направленного потока будет легче понять. Во-первых, давайте точно определим, что делает отводной клапан.

При простом сравнении 3-ходовой клапан имеет на один порт больше, чем 2-ходовой клапан. Но почему? Двухходовой клапан позволяет жидкости входить в клапан через один порт и выходить через другой. Наличие третьего порта позволяет жидкости двигаться по альтернативному пути либо при выходе, либо при входе в клапан. Это позволяет жидкости либо выходить из клапана более чем из одной точки, либо поступать в клапан более чем из одной точки.

В ряде промышленных применений используются 2-ходовые клапаны, обеспечивающие двухпозиционное обслуживание жидкости. В приложениях, требующих постоянного расхода, используются 3-ходовые клапаны с тремя соединительными портами, имеющими маркировку A, B и AB. Трехходовые клапаны могут отводить поток жидкости в двух направлениях или смешивать жидкости из двух разных источников.

При использовании 3-ходовых клапанов для смешивания жидкости поступают в корпус клапана через порты A и B. Рабочие жидкости с различными физическими или химическими свойствами смешиваются в корпусе клапана перед подачей через выпускной порт AB. 3-ходовые смесительные клапаны жизненно необходимы для смешивания жидкостей или газов с разными температурами и давлением, прежде чем отправить их через выпускное отверстие с желаемыми свойствами.

Для 3-ходовых отводных клапанов порт AB действует как вход, а порты A и B становятся выходами. Поворот шпинделя направляет поток влево или вправо, вверх или вниз, в зависимости от ориентации системы трубопроводов. Когда поток движется от AB к A, клапан перекрывает поток жидкости к порту B. Изменение положения шпинделя перенаправляет поток жидкости от AB к B и блокирует поток к порту A.

Связанные продукты

[ [86,603,1338]]

3-ходовые клапаны доступны в двух внутренних конструкциях. Это клапаны L-типа (L-порт) или T-типа (T-порт). Внутренние структуры клапана определяют направление потока через корпус клапана. Конструкция с Т-образным портом подходит для распределения общих входов по различным направлениям, а конструкция с L-образным портом облегчает смешивание нескольких источников с общими выходами. 3-ходовые клапаны, как и 2-ходовые аналоги, могут использовать приводы, которые улучшают их реакцию и повышают точность в различных промышленных применениях.

Многопортовые конфигурации 3-ходовых клапанов делают их экономичной альтернативой использованию нескольких 2-ходовых клапанов со сложной автоматикой. Один 3-ходовой клапан может обеспечить направленное управление жидкостью и отключение. Эти клапаны обеспечивают надежную работу с жидкостями в системах отопления и охлаждения, парах и котлах, процессах смешивания химических веществ, гидравлических и пневматических системах. 3-ходовые клапаны также подходят для использования в качестве перепускных клапанов в трубопроводных системах с первичным и вторичным контурами.

L-образный порт по сравнению с T-образным 3-ходовым клапаном

На рынке доступны различные многоходовые клапаны, начиная от 3-ходовых шаровых кранов, 3-ходовых шаровых кранов, 3-ходовых дроссельных клапанов и 3-ходовых задвижек. клапаны. Трехходовые шаровые краны пользуются наибольшей популярностью благодаря простой конструкции, простоте срабатывания и долговечности. Контроль потока жидкости через эти клапаны зависит от:

  • Расположение трубопровода: система трубопроводов горизонтальная или вертикальная?
  • Направление вращения ручки
  • Конструкция порта: L-порт или T-порт?

Последующие обсуждения конструкций с L- и T-образными портами относятся к 3-ходовым шаровым кранам. Производители клапанов предусматривают стрелки на рукоятках клапанов, которые имитируют пути потока жидкости через механизм управления. Эти метки указывают направления потока.

Клапаны с L-образным отверстием

Клапан с L-образным отверстием и L-образной формой позволяет сводить жидкость из двух разных впускных отверстий без использования одного и того же впускного отверстия и направляет ее к общему выходу. Имеют два входных и один выходной порт. Клапаны с L-образным отверстием могут использоваться для отвода жидкости в некоторых случаях. Предположим, что впускные порты (A и B) расположены горизонтально, а нижний порт (AB) является выпускным. Начальный поток идет от входного порта (B) к выходному (порт AB).

Возможные положения потока (A, B, C и D) в клапане с отверстием L

Смещение рычага клапана или привода на 90° по часовой стрелке изменяет направление потока с порта A на общий выход AB.

Поворот рычага еще на четверть оборота перемещает клапан на 180°. В этот момент трехходовой клапан перекрывает поток жидкости, проходящий через клапан. Некоторые клапаны с L-образным отверстием могут поворачиваться на 360°, обеспечивая два положения отключения. При вертикальной ориентации L-порта выпускной порт (AB) всегда находится в открытом положении.

Применение клапанов с L-образным отверстием

Универсальность клапанов с L-образным отверстием означает, что они могут обеспечивать закрытие, управление направлением, отвод жидкости или байпас там, где это необходимо. Типичное применение клапанов с L-образным отверстием (вертикальных или горизонтальных) — чередование источников жидкости в процессе.

Т-образные клапаны

Т-образные клапаны в основном отводят жидкости от одного источника к разным выходам или смешивают два источника в одном контуре. Клапаны разделяют или делят поток жидкости на два направления. Поток поступает в клапаны через одно входное отверстие и течет к двум местам назначения.

Т-образные или смесительные клапаны могут иметь все три порта одновременно открытыми. Т-образная схема позволяет рабочей среде течь в двух противоположных направлениях или прямоточном потоке. Общий порт всегда открыт, если Т-образный клапан установлен вертикально.

Возможные положения потока (A, B, C и D) в Т-образном клапане

Поворот рычага клапана или привода на четверть оборота отклоняет поток жидкости в любом направлении — как L- порт клапан. Т-образные клапаны не могут обеспечить конфигурацию «все порты закрыты». Трехходовые клапаны могут иметь ручки-замки, предотвращающие выход механизмов управления потоком за пределы 90°, однако они также могут вращаться на 180° или 360°. Ограничение движения шара или заслонки обеспечивает лучший контроль над объемами жидкости, отводимой или смешиваемой внутри корпуса клапана.

Применение Т-образных клапанов

Т-образных клапанов может обеспечивать постоянный поток жидкости, смешивание сред и отбор проб. Они также подходят для использования в качестве перепускных клапанов. Некоторые общепромышленные применения Т-образных клапанов включают:

  • Объединение потока жидкости из двух разных источников. Например, в системе трубопроводов на линии по производству напитков клапан может служить основной точкой объединения жидкостей, поступающих из линии чистой воды и резервуара для хранения концентрата сока.
  • Перенаправление потока от одного источника к двум разным назначениям одновременно. Важно, чтобы давление на входе было сбалансированным и было выше, чем на выходе, чтобы обеспечить плавный процесс смешивания
  • Изменение расхода между двумя резервуарами-хранилищами или пунктами назначения (при использовании в качестве клапана L-порта)

Советы по Выбор и техническое обслуживание трехходовых клапанов

Существует несколько рекомендаций, которые инженеры и проектировщики трубопроводов должны учитывать при выборе трехходовых клапанов для различных промышленных применений. Некоторые важные советы включают в себя:

  • Выберите подходящий размер клапана. Недостаточный размер 3-ходового клапана увеличит затраты на насосную систему. Слишком большой размер клапана снижает затраты на насос, но приводит к неточностям управления. Движения клапана в начале и в конце хода окажут минимальное влияние на распределение жидкости через порты.
  • Оценка физических и химических свойств рабочих жидкостей. При использовании клапана для смешивания материал клапана и уплотнительные компоненты должны быть совместимы с рабочей средой. Материалы клапана должны соответствовать законодательным нормам и стандартам сертификации.
  • Номинальные значения давления и температуры трехходовых клапанов должны соответствовать условиям потока и изменениям рабочей жидкости.
  • Подтвердите типы соединений трехходовых клапанов, чтобы убедиться, что они совместимы с существующими трубопроводами. При выборе клапанов выберите способ соединения, который упростит техническое обслуживание системы трубопроводов, клапанов и приводов. Трехходовые клапаны с фланцевыми соединениями легче обслуживать и заменять, чем их сварные аналоги.
  • Также обратите внимание на исполнительные механизмы. Какой тип приводов будет соответствовать требованиям трубопроводной системы?

Заключение

Многопортовые конфигурации трехходовых клапанов обеспечивают лучшую гибкость и контроль в различных промышленных приложениях. Клапаны имеют различные внутренние конструкции, которые придают им уникальные рабочие характеристики. Способность одного 3-ходового клапана работать с различными потоками означает, что требуется меньшее количество клапанов. Это снижает затраты на установку, эксплуатацию и техническое обслуживание. Если вы не уверены в своем выборе, обязательно проконсультируйтесь с инженером по арматуре на сайте ValveMan.com, чтобы он помог вам принять правильное решение.

Полное руководство по 3-ходовому клапану

Практически не было бы промышленных процессов без клапанов. Эти устройства отвечают за регулирование, отклонение и контроль потока жидкости или газа. Клапаны бывают разных типов в зависимости от конструкции, рабочего механизма, источника питания и области применения.

Трехходовой клапан, определяемый количеством портов, обычно используется в промышленности. Поэтому из-за его неизбежности в промышленном мире важно изучить, что означает это устройство, типы, как оно работает и другие важные факторы.

Перечень 3-ходовых клапанов в Домборе

Особенности 3-ходового клапана
