Установка трубы в баню: Установка дымохода в бане через потолок и крышу: материалы и технология

Содержание

14 этапов установки трубы в баню [+6 ФОТО]

При установке печки в такой важной загородной постройке, как баня, необходимо предварительно подумать о создании качественного дымохода. Как правило, вопрос, как правильно установить трубу в баню встаёт практически пред каждым владельцем частной собственности, желающим провести все работы самостоятельно.

Стоит отметить, что монтаж конструкции вытяжной трубы в бане не создаёт особых сложностей и по сути является достаточно простым даже для самого неопытного строителя. Главное в процессе работы быть достаточно внимательным, запастись терпением и следовать советам профессионалов, соблюдая все нюансы.

Установленная дымоходная труба

Мы постараемся максимально профессионально объяснить процесс установки трубы в бане и подробней рассмотреть его в видео в этой статье.

Устройство трубы в бане

Перед началом монтажных работ, следует заранее ознакомиться с таким важными вопросами, как разновидности дымоходных труб, рассмотреть их конструкцию и размеры, а также разобраться в особенностях эксплуатации и монтажа.

Получив нужную информацию по данным вопросам, вы сможете гарантировать долгосрочную службу только что установленной своими руками дымоходной трубы.

Виды дымоходов в бане

Выделяют две основные классификации дымоходных конструкций труб для банной печи:

по материалу;
по типу установки.

В зависимости от материала различают кирпичные и металлические дымоходы.

Кирпичный тип считается традиционным вариантом конструкции дымохода для банной печки. Несмотря на трудоемкий процесс установки такого дымохода, его конструкция обладает высокой прочностью сооружения, отличными теплоизоляционными свойствами, а также отличается достаточной долговечностью.

Банное помещение с кирпичным вариантом вытяжной трубы в наибольшей степени защищено от возникновения пожаров. Недостатком кирпичного дымохода является тот факт, что из-за шероховатой поверхности внутренних стенок, сажа замедляет тягу, оседая на стенках, и дымоход приходится чистить довольно часто.

Металлический дымоход довольно прост в установке, к тому же цена на материал и монтаж данного варианта более низкая, чем в других случаях. К минусам металлической дымоходной конструкции относят образование конденсата на внутренних стенках трубы и необходимость создания теплоизоляции дымохода.

Согласно своему расположению дымоход можно разделить на:

внешний,
внутренний.

Внутренний тип — это классический вариант, преимуществами которого является обогрев банного помещения вдобавок к своей основной функции, таким образом, значительно сокращается время на прогрев бани и снижаются затраты на топливо. Тем не менее, внутренний дымоход достаточно сложный в уходе и трудоемкий в установке.

Так как для монтажа данного типа существует необходимость в демонтаже потолка с крышей и осуществлении герметизацию трубы. К минусам можно причислить опасность возникновения пожара и вероятность задымления банного помещения при возникновении трещины в дымоходе.

Идея внешнего варианта дымохода пришла из Америки и уже завоевала популярность при установке дымоходной трубы для печи бани. При таком типе дымоотвода для бани сооружение выводится наружу, благодаря чему значительно снижается опасность возникновения пожара, а также упрощается процесс ухода.

На фото показан внешний вариант расположения

К недостаткам внешнего расположения относится необходимость качественного утепления, так как газ не будет успевать уходить в атмосферу и тем самым, будет способствовать частой чистке; к тому парилка не будет отапливаться дополнительно, что увеличит расход топлива.

Конструкция трубы

Конструктивные особенности и количество элементов трубы для печи зависят от материала и типа расположения. Например, вытяжная труба кирпичной печки может быть из металла, керамики или же полностью состоять из кирпича. Для печи, изготовленной из металла, используются лишь сборные конструкции трубы из металлического или керамического материала.

На сегодняшний день самым распространённым и оптимальным вариантом является сборная печь для бани, которая и проще в обслуживании, и не требует особых знаний и навыков в процессе установки. Печь с дымоходом из кирпича не так актуальна по причине значительной сложности в уходе и монтаже.

Сборные конструкции обычно состоят из 2-3 труб, 2 колен, защиты против ливней, шибера, тройника, дефлектора и переходников. Для крепления, как правило, используют опорные кронштейны и хомуты.

Изоляция дымоходного цилиндра в бане состоит из специального переходника и сэндвич трубы, которая больше основного дымохода. Переходник, как и свободное пространство между сэндвич- трубой и дымоходом наполняется теплоизоляционными слоями, например, базальтовой ватой или керамзитом.

Особенности конструкции трубы в бане

Итак, установка трубы в бане обусловлена соблюдением некоторых особенностей в конструкции дымохода.

В связи с высокими температурами и древесным материалом, из которого выполнена банная постройка, а также согласно экологическим и санитарным нормам все монтажные работы необходимо проводить, соблюдая следующие правила:

Трубы, изготовленные из алюминия и асбестоцемента нельзя использовать в качестве дымоходной трубы, для неё подходят такие материалы, как черный металл, оцинкованный металл, керамика, кирпич;
При выборе теплоизоляционного материала, надо руководствоваться такими важными параметрами, как негорючесть и экологичность изделия.
Среди прочих наиболее подходящими являются базальтовая вата и керамзит, а также фольгированные материалы для отражающих поверхностей;
Важно убедиться, что компоненты дымоходного сооружения не прилегают слишком близко к деревянным компонентам стен и крыши. В целях безопасности лучше всего предварительно обшить все поверхности вокруг конструкции, самой печки и котла металлом. В перекрытиях устанавливается специальный короб для трубы из металла, который заполняется керамзитом;

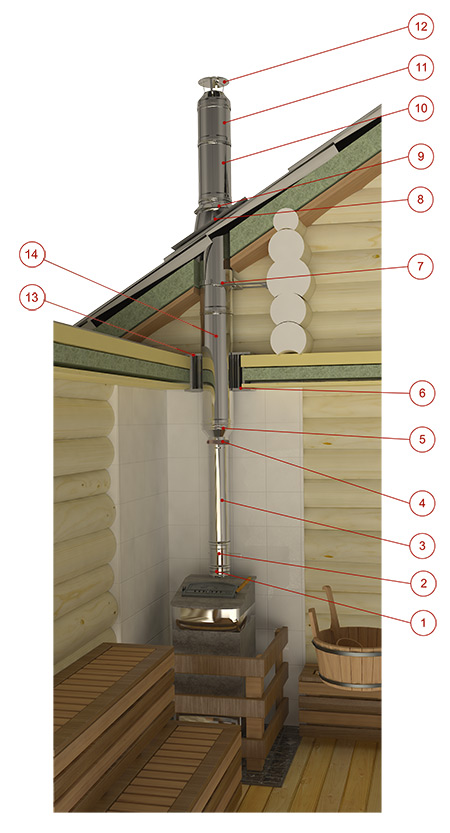

Схема устройства дымохода

Также нередко в целях обеспечения пожарной безопасности устанавливаются сэндвич трубы;
Для лучшей фиксации и плотного прилегания все стыки между трубой и коробом следует проклеить специальным алюминиевым скотчем или фольгой.

Размеры и формы дымохода в бане

При проектировании и сборке важно дымовой трубы для бани, крайне важно следовать определенным стандартам в размерах и формах. Самой распространённой формой для дымоходной трубы является цилиндр.

Основными и важными величинами для сборки трубы для бани являются диаметр отверстия и высота самой трубы.

Сечение дымоходной трубы напрямую зависит от степени мощности банной печи, например стандартные размеры вытяжного отверстия для печей прямоугольной и квадратной формы с мощностью до 3,5 КВт — 140х140 мм; для печей с мощностью 7,2 КВт- 140х270 мм.

Дымоходный выход круглой формы не должна уступать выходному отверстию котла или печи. В расчётах поможет формула круга.

Обратите внимание!
Общая площадь трубы должна быть 8 кв. см на 1 кВт мощности., то есть, для печи в 20 кВт площадь дымохода составляет 160 см2, в диаметре 140 мм.

Величина высоты дымового выхода вычисляется при учёте высоты здания, вида крыши. При проектировании дымохода крайне важна высота трубы над крышей. Например, если труба располагается в 1,5 м от конька, то высота должна быть не более 0,5 м.

Внешняя часть дымохода

При расстоянии, колеблющемся от 1,5 м до 3 м, может быть вровень, в случае если расстояние превышает 3 метра, труба должна быть чуть выше конька. Для плоского типа крыш высота дымоходной трубы составляет 1м.

Совет!
Рекомендуется зафиксировать трубу, в случае, если труба на полтора метра выше линии крыши.

Процесс установки трубы

Монтаж дымоходной конструкции в бане обусловлен определёнными последовательными действиями, которые подробно описывает данная пошаговая инструкция по установке дымохода:

В кровле и потолке бани выпиливают отверстия 45×45 см;
Из металла вырезают две 50 см квадратные пластины, с помощью которых будет крепиться дымоход;
Необходимо в углах заготовленных пластин проделать крепёжные отверстия;
В середине одной из заготовок делают круглое отверстие;

Круглое отверстие под дымоход

Вторая пластина будет крепиться к скату кровли, для этого нужно проделать в ней овальное отверстие;
На внутренние и предварительно утеплённые трубы надевают оцинкованный кожух;
Торцы глушат кольцами и подгибают края трубки снаружи;
В круглое отверстие одной из металлических пластин вставляют утеплённый конец нижней дымохода, а не утепленный конец при этом насаживают на патрубок;
Металлический лист прикручивают к перекрытию, при этом в обязательном порядке следует убедиться в одинаковом положении всех зазоров;
При помощи предварительно приваренного патрубка на нижнюю трубу насаживают верхнюю, соединяя их хомутом;
К внутренней поверхности крыши прикручивают вторую металлическую пластину;
Глиной либо керамзитом заполняют пространство между трубой и деревянным компонентами;

Место прохождения трубы, заполненное керамзитом

В месте прохождения трубы сквозь кровлю стелют слой гидроизоляции и устанавливают уплотнитель;
Затем на неё насаживают специальный защитный колпак от осадков.

Как прочистить трубу

Свидетельством засорившегося дымового прохода является дым и неприятный запах в помещении, а также плохая тяга. Появляется острая необходимость прочистить трубу, причём делать это придётся самостоятельно. Для этого в некоторых случаях достаточно протопить печку специальным видом дров или использовать определённый инструмент.

А в других случаях следует применить механический способ очистки. При этом используется специальный скребок и жесткая щетка со звеньевой ручкой. Очистка трубы осуществляется с крыши, что становится причиной попадания большого количества сажи внутрь. Рекомендуется накрыть топку плотной тканью, затворить все двери и окна и прикрыть мебель.

Следующий способ не требует защиты от сажи и является более щадящим. Печь протапливают дровами из осины, которые выделяют много тепла и усиливают тем самым тягу, таким образом, труба самоочищается. Рекомендовано проводить очистку трубы осиновыми дровами раз в 12 месяцев.

В заключении

Процесс создания дымоходной трубы для банной постройки требует особого внимания к мелочам. Недочёты и погрешности в монтажных работах чреваты попаданием дыма в баню и другими последствиями. Поэтому соблюдение всех рекомендаций специалистов играет такую важную роль.

Если вы планируете смастерить дымоходную конструкцию для бани собственными силами, предварительно проконсультируйтесь у профессионалов, как установить трубу в бане. Вооружившись полученными знаниями, можно смело приступать к работе.

материал, выбор, установка, особенности и требования, расчеты, пошаговый монтаж

Чтобы в бане было приятно провести время, нужно правильно ее обустроить. Здесь главный элемент – печь. Но не менее важный – дымоход в бане. Это устройство выводит за пределы строения угарные газы, так вредные для здоровья человека.

Если дымоход будет неправильно подобран и не грамотно смонтирован – не по схеме, то эти самые угарные газы начнут скапливаться в бане, что может привести даже к летальному исходу.

Особенности и требования к дымоходу в бане

Содержание статьи

1 Особенности и требования к дымоходу в бане
2 Какой материал выбрать
- 2.1 Кирпичный дымоход
- 2.2 Асбестоцементная труба
- 2.3 Черный металл
- 2.4 Нержавеющая сталь
- 2.5 Керамика
- 2.6 Стекло
3 Как и где размещают трубы
- 3.1 Внешнее размещение
- 3.2 Внутреннее размещение
4 Делаем расчеты
5 Пошаговый монтаж
- 5.1 Как провести монтаж дымохода в бане через крышу
  - 5.1.1 Проход через деревянное перекрытие
6 Частые ошибки при установке

Важная составляющая эксплуатации банной печи и дымоходной трубы, в том числе, тяга. Это скорость движения воздуха и продуктов сгорания топлива внутри дымохода. Тяга измеряется в паскалях. Для камина или для печи, расположенной в доме, этот параметр не должен быть меньше 10 Па. Для банной печи он больше – не менее 13-15 Па.

Но здесь надо учитывать:

мощность печи;
сечение дымохода: круглое – отлично, остальные снижают этот показатель;
его прогреваемость: быстро или медленно, что зависит от стройматериала,из которого изготовлена труба, чем быстрее, тем тяга лучше;
шероховатость материала дымоходной конструкции: у стальных и стеклянных тяга сильная, у кирпичной слабая при одинаковых остальных параметрах;
температура угарных газов – чем выше температура, тем больше скорость перемещения.

Производители банных печей по-разному относятся к рекомендациям относительно дымохода. У одних они конкретные, у других даются с учетом изменения в будущем, некоторые вообще ничего не советуют. Поэтому, выбирая дымоход для бани, необходимо все свои решения соотносить с инструкцией от производителя.

Но есть общепринятые нормативы, в которых соотносятся размеры топки печи, диаметр патрубка, расположенного на выходе печки, то есть над топкой. И сюда же входит диаметр самого дымохода.

Но есть еще один размер, который надо учитывать обязательно. Это длина дымоходной трубы для бани. Чем она больше, тем меньшего диаметра или сечения можно использовать.

К примеру, если производитель на определенный печной агрегат рекомендует устанавливать трубу диаметром 200 мм, то он должен обозначить и ее длину. Пусть это будет 3 м. Но если фактическая длина составила 6 м, то сечение или диаметр можно уменьшить на 10%, то есть до 180 мм. Это на тяге не скажется, но скажется на экономии денег. Придется докупать или создавать переходник от большого сечения патрубка печки к малому дымохода.

Оптимально, если дымоход будет вертикальным без отводов и переходов. Такое случается не всегда, поэтому отклонения от вертикали будут, участки могут быть горизонтальными или наклонными. Этих переходов не должно быть больше трех.

Тяга должна быть не сильной, и не слабой. В первом случае быстро будет прогорать топливо в печи, соответственно прогреваться баня будет слабо. Во втором, наоборот, топливо будет гореть слабо за счет того, что в топку будет кислород поступать в малых количествах.

Какой материал выбрать

Самый первый дымоход в бане был кирпичным или каменным. На его возведение уходило много времени. Сегодня ассортимент стал намного больше. В основном это готовые изделия, которые просто устанавливаются и собираются.

Нельзя сказать, что кирпичный дымоход канул в лета. Он также присутствует, но по многим характеристикам уступает современным аналогам. Но начнем анализировать и сравнивать дымоходы именно с кирпича.

Кирпичный дымоход

Надо отдать должное кирпичу – внешний вид у него прекрасный. Он украсит баню, сделает ее приятной для посещения. Но минусов у этого строительного материала немало:

Небольшой срок службы за счет того, что конденсат, образующийся внутри конструкции, быстро разъедает кирпичную кладку. Отсюда расширение сечения, что приводит к падению тяги. На внутренних плоскостях появляются трещины, кладочный раствор разъедается. Дым с угарными газами потихоньку начинает проникать внутрь бани, что нехорошо.
Цена кирпичной дымоходной трубы большая.
Ее возведение – процесс трудоемкий, требующий опыта и навыков. Своими руками соорудить можно, но качество будет не очень высоким.

Сегодня многие гильзуют кирпичную дымоходную конструкцию. Устанавливают на печь дымоход из жаропрочного материала с длительным сроком службы, который облицовывают кирпичом.

Асбестоцементная труба

Это еще один старый способ организовать дымоход в бане. Асбестоцементная труба изготавливается из раствора асбеста (15%) и цемента (85%). Первый выполняет функции каркаса, потому что это волокна.

Первоначально этот тип трубы был предназначен для сооружения водопроводных и канализационных сетей. Впоследствии ее функционал сильно расширился.

В быту асбоцементную трубу стали применять в качестве дымохода в домах и банях. Потому что этот раствор является жаропрочным, к тому же он легко переносит негативное воздействие практически всех химических элементов и их соединений. Поэтому конденсат на нее не действует.

Другие преимущества:

асбоцемент – материал легкий, отсюда простота установки трубы;
изделие является бесшовным, значит, он не потрескается в самом уязвимом месте;
хорошо переносит воздействие влаги;
на печку в бане можно монтировать без дополнительной изоляции;
цена низкая;
доступность – купить можно в любом строительном магазине.

Теперь недостатки:

Если асбестоцементную трубу перегреть (больше +300 ℃), то она просто взрывается.
Срок службы небольшой. Причина – пористость структуры. Сажа, окислы и прочие активные вещества проникают глубоко в поры, разъедают материал.
Чистить асбоцементный дымоход практически невозможно. Стенки у трубы тонкие, диаметр небольшой.
Пористая структура является причиной низкой тяги. Трубу можно сравнить с кирпичом, у которого структура тоже пористая.
Асбоцементный дымоход можно монтировать только вертикально, никаких отводов и переходов. Поэтому его всегда пропускают через крышу бани, что усложняет сам монтажный процесс.
В трубе невозможно вырезать ревизионные люки. Это усложняет контроль над сечением – сузился ли он от наслоения сажи или нет. То же самое можно сказать о чистке.

Черный металл

Это еще один материал, который давно и часто используется для дымоотводящей системы в банях. Начнем с плюсов:

гладкая внутренняя поверхность, что обеспечивает хорошую тягу;
на гладкой поверхности сажа держится слабо;
отличная аэродинамика;
КПД высокий;
высокая прочность;
можно устанавливать на любые конструкций печей и каминов;
легко выдерживает повышенные температуры;
установку можно проводить в процессе сооружения печи или после;
трубу можно установить внутри бани или снаружи;
монтаж прост.

Теперь о минусах:

низкая коррозионная стойкость – под действием конденсата быстро начинает ржаветь;
вес большой;
конденсат образуется независимо от температурного режима.

Нержавеющая сталь

Здесь все те же достоинства, что и в случае с трубой из черного металла. К ним добавляется отсутствие коррозионных процессов, что делает дымоход этого типа практически вечным. Нержавейка легко переносит негативное воздействие кислот и щелочей, что тоже большой плюс.

Единственный недостаток – высокая цена по сравнению с предыдущим аналогам.

Керамика

Изготавливается керамический дымоход из огнеупорной глины. Но последняя – это большое разнообразие с разными качествами и свойствами.

Поэтому в магазинах, перед тем как покупать керамическую дымоходную конструкцию для бани, нужно узнать – для каких печей и котлов она предназначена. Варианта два: для высоко- и низкотемпературных. Независимо от этого у всех изделий из керамики одни и те же достоинства:

Хорошо выдерживает высокие температуры. В течение всего срока эксплуатации керамика не потрескается, не покоробится, не изменит своих характеристик.
Легко переносит перепады температуры. Быстрый нагрев или охлаждение не испортят ее.
Коррозионные процессы на керамический дымоход не действуют.
Высокая прочность. Материал переносит большие механические нагрузки, даже точечные. Все дело в высокой плотности глины. Из нее в процессе производства керамики удаляют почти весь воздух. Образование пор минимально.
Внутренняя поверхность гладкая.

Минуса два:

высокая цена;
большой вес, поэтому такой дымоход под наклоном не установить.

Стекло

Если стоит задача – установить дымоход в бане своими руками – то это не про стеклянную конструкцию. Ее монтаж сложен и ответственен, поэтому установкой занимаются обученные мастера. Еще один недостаток – большая цена.

По остальным позициям только плюсы. По сути, стекло –тэто тот материал, который вобрал в себя все положительные характеристики предыдущих изделий. Перечислим некоторые основные из них:

не ржавеет;
высокая прочность;
выдерживает высокие температуры;
самая гладкая внутренняя поверхность;
легко переносит негативное воздействие конденсата;
долговечность – неограниченная;
высокая эстетическая привлекательность.

Как и где размещают трубы

Есть два способа размещения дымохода в бане: внешнее и внутреннее.

Внешнее размещение

Здесь в стене, около которой установлена печка или котел, делается отверстие. Через него проводится труба, далее монтируется отвод и монтаж вертикальной части. В дымоотводящей системе появляется горизонтальный или наклонный участок.

У такого размещения есть свои достоинства:

внутри бани нет дымохода, который занимает, пусть небольшое, но пространство;
отсутствует риск обжечься о трубу;
чем меньше дымоотводящей системы внутри бани, тем меньше риск возникновения пожара;
нет необходимости делать отверстия в потолке, крыше и чердаке и протаскивать трубу через все строительные конструкции;
внешнее сооружение дает возможность быстро обнаружить места утечки дыма.

Недостатки:

снижается КПД нагрева бани за счет того, что тепловая энергия сразу попадает на улицу;
горизонтальный участок нагревается сильнее, потому что увеличивается сопротивление движению топочных газов;
увеличивается количество элементов дымохода, значит, увеличивается его стоимость.

Важный момент, который касается монтажа. Внешняя часть дымохода крепится к стене специальными хомутами. Для установки нужно опираться на размеры, которые определяют безопасность и надежность сооружения.

Внутреннее размещение

Здесь трубная дымоотводящая система прокладывается внутри бани через перекрытия и кровлю. Это вертикальный дымоход без отводов и переходов. Отсюда множество его преимуществ:

Тяга устойчивая за счет того, что верхний конец трубы располагается выше конька крыши.
Если в дымоотводящем сооружении присутствует конденсатосборник, то он находится в теплом помещении, значит, все время сухой. Это продлевает срок службы дымохода.
Отверстие в стене – мостик холода, который надо будет хорошо утеплить. Отверстие в потолке – тоже мостик холода, но не такой активный.
Устойчивость всей конструкции высокая за счет крепления к перекрытию и кровле.
Практически весь дымоход находится внутри бани. Только небольшая внешняя часть подвергается природным нагрузкам, отчего быстро выходит из строя. Заменить ее легче и дешевле, чем весь дымоход.
По сравнению с предыдущим вариантом этот дешевле.

Слабые стороны:

Есть большая вероятность пропустить возникновение пожара, особенно, если он начался на чердаке бани.
Неотапливаемый чердак – большие теплопотери. Придется вкладывать в утепление дымоходной трубы.
Внутри бани уменьшается полезная площадь, ведь вокруг дымохода на расстоянии 1-2 м должна оставаться свободная зона.
Можно обжечься о дымоход.
Подтеки конденсата себя быстро появят, что скажется на эстетической стороне интерьера бани.

Делаем расчеты

Есть 2 параметра, которые подлежат расчету: сечение дымохода и его длина. Здесь нет особых сложностей, в некоторых случаях даже расчеты проводить не надо.

Например, сечение. Есть в свободном доступе таблицы или диаграммы, в которых четко обозначено соотношения мощности котла или печи и сечения дымоходной конструкции. Вот одна из таких таблиц на фото ниже.

У каждого производителя печей и котлов свои соотношения, но они друг от друга отличаются незначительно. И хотя лучше все делать по инструкции к нагревательному элементу, есть позиции, которые можно обобщить. К примеру:

если мощность нагревателя не превышает 3,5 кВт, то сечение дымоходного канала может быть 140х140 мм;
если мощность находится в пределах 3,5-5,2 кВт, то сечение надо увеличить до 140х200 мм;
другое соотношение: 5,2-7,2 кВт – 140х270 мм.

Третий вариант определения сечения самый простой. Его используют только в том случае, если дымоход – это круглая труба. Ее диаметр должен быть точно таким же, как диаметр выходного патрубка котла, расположенного в верхней части. Обычно устанавливают трубу с большим диаметром, чтобы было проще насадить ее на патрубок. Так частично обеспечивается герметичность соединения.

Четвертый способ расчета. Здесь используется такое соотношение – на каждый 1 кВт мощности нагревательного прибора должно быть 8 см² сечения дымоходного контура. К примеру, если мощность печи составляет 3 кВт, то сечение дымохода должно быть не меньше 8х3=24 см². Это площадь, из которой можно подсчитать диаметр или сторона квадрата.

Для круга нужно использовать вот эту формулу: S= Отсюда можно вычислить диаметр: D==x24/3,14=5,53 см

Для квадрата нужна другая формула: S=a², где а – сторона квадратного сечения. Теперь можно найти длину самой стороны: а=== 4,9 см.

Далее надо рассчитать высоту дымохода в бане. Она зависит от того, в каком месте крыши бани будет труба выводится – ближе к коньку или дальше. Чем ближе к коньку, тем выше она должна располагаться. Потому что конек – это преграда, мешающая выводу отработанных газов. Поэтому так:

Если дымоход с искрогасителем располагается на расстоянии менее 1,5 м от конька, то поднимать его надо выше последнего на полметра.
Если расстояние 1,5-3,0 м, то конец трубы должна располагаться на уровне конька по высоте.
Если расстояние увеличивается, то есть оно становится больше 3 м, то можно конец дымохода опустить ниже конька кровли. При этом между горизонтальной линией и линией, соединяющей конек и верхний конец дымохода, должен оставаться наклон в 10º.

Есть еще 2 требования:

на плоской крыше дымоход выводится на высоту полуметра и больше;
дымоходная конструкция бани должна возвышаться над крышами соседних построек на высоте 1,5 м.

В последнем случае есть оговорка – если расстояние от бани до соседней постройки не превышает 1,2 м.

Пошаговый монтаж

С внешним размещением все просто. Здесь важно учесть, из какого материала была построена баня. От этого зависят противопожарные мероприятия, проводимые в процессе монтажа дымохода. Если это кирпич, бетонные блоки и прочие негорючие материалы, то в стене просто делается отверстие, куда вставляется труба.

Единственное требование – установка должна быть сквозная, нельзя стыковать части дымохода так, чтобы место их соединения попало внутрь стены. Зазор между трубой и стеной надо загерметизировать. Лучше всего для этого подойдет базальтовая вата. Она не боится высоких температур, и сама является утеплителем.

Другие рекомендации;

проход через стену должен располагаться в 1 м от других коммуникационных сетей;
1,5 м от свеса крыши;
длина горизонтального участка не должна превышать 1,5 м;
высота внешней части – не менее 5 м;
отводы использовать можно, но не более 3 штук.

Теперь о монтаже внешней части:

Она должна располагаться вертикально.
Крепление к стене производится хомутами, как показано на фото.
Расстояние между крепежами – 1 м.
Хомуты не должны совпадать с местами соединения частей дымохода.
Если свес крыши мешает, то его надо обойти, используя отводы 45º, а не прямые.

Требования обозначены, можно переходить к монтажу:

Через стену протягивается дымоходная труба.
Через прямой отвод она соединяется с котлом. Если длины не хватает, она удлиняется с помощью такой же трубы, подрезанной под нужный размер.
Устанавливается со стороны улицы тройник. С одной стороны он крепится к горизонтальной части, с другой к вертикальной, с третьей к конденсатосборнику, который располагается в самой нижней части.
Определяются места расположения крепежных кронштейнов с хомутами. Здесь их сразу и монтируют. Хотя можно, собирая трубу, устанавливать крепежные изделия поочередно.
Проводится сборка вертикальной внешней части. Здесь раструбная система соединения, когда верхний элемент вставляется в нижний.

Как провести монтаж дымохода в бане через крышу

Здесь пошаговая инструкция сложнее. Если баня – это капитальное строение из кирпича или блоков с железобетонным перекрытием, тогда место прохождения дымохода надо определить заранее. Лучше, если это сделать, когда готовился проект бани. Нередко для дымохода делается отдельный канал, наряду с вентиляционными каналами, проходящими в стене здания.

На практике же все по-другому. Баня построена, и теперь ее хозяин начинает думать, где установить котел или печь, где провести водопровод, канализацию и так далее. В этом случае определяющее значение играет место монтажа нагревательного прибора. От него и начнется установка остальных элементов бани, где дымоход – не последний предмет.

Если место определено, то в перекрытии бани делается сквозное отверстие, ведущее на чердак. Его диаметр на 15-20 см больше, чем у дымохода. Если перекрытие собрано из негорючего материала, то проблем с требованиями пожарной безопасности нет. Трубу просто протаскивают через плиту и крепят к ней хомутами или другими приспособлениями. Зазор между плитой и дымоходной системой заделывают впоследствии негорючим утеплителем. Это может быть базальтовая вата или пенополиуретан (ППУ). Последний – материал самозатухающий.

Если крыша бани плоская, то на этом монтаж завершается. Если кровля скатная, то дымоход надо протащить через кровельный материал. При этом важно придерживаться строго требования – расстояние до стропильной системы или других деталей, узлов и блоков, изготовленных из дерева, не должно быть меньше 13 см.

Другой момент связан с материалом самого дымохода. Если это сталь, то нужно придерживаться более строгих правил. Так расстояние от стальной трубы до деревянных конструкций кровли не должно быть меньше 50 см.

Часть дымоотводящей конструкции, расположенной на чердаке, лучше утеплить. Обычно здесь применяют сэндвич, то есть трубу оборачивают негорючим утеплителем, поверх которого оборудуется еще один защитный слой. Это может быть кирпич, асбестовая труба и другой надежный и прочный материал.

И последний проход – сквозь кровельный материал. Основная задача – создать герметичный стык, чтобы через него не проникала дождевая или талая вода. Раньше герметизацию проводили рубероидом, который наклеивался вокруг дымохода с помощью горячего битума или битумной мастики. И сегодня мастера этой технологий пользуются, но только на тех крышах, которые не покрыты металлическим кровельным материалом. На металлических кровлях применяют колпаки из силикона или из оцинкованной жести.

Проход через деревянное перекрытие

Деревянный потолок, несущие балки из бруса и дощатое перекрытие – элементы, которые часто используют при строительстве бани. Пропускать через них дымоход, который сильно нагревается и практически плотно прилегает к деревянным плоскостям, нельзя. От высокой температуры древесина может загореться.

Поэтому устройству прохода уделяют особое внимание. Для этого в перекрытии делают широкий проход, обычно квадратного сечения. И в него вставляют гильзу, изготовленную из негорючего материала. Чаще это оцинкованная сталь, которую формируют в квадратную трубу с фланцами. Последние используют для крепления гильзы к деревянным конструкциям перекрытия.

Сделать своими руками такую гильзу несложно. Можно купить готовый элемент. Короба продаются в строительных магазинах разного размера.

Гильзу вставляют в потолочный проход, крепят ее там. Затем сквозь нее пропускают дымоход. Здесь важно, чтобы внутрь гильзы не попал стык двух частей дымоходной конструкции. Далее зазор между гильзой и дымоходом заполняют базальтовой ватой.

Монтажный процесс можно разделить для удобства выполнения. Сначала в гильзу вставляется кусок трубы, где она герметизируется. Затем собирается внутренняя часть дымоходного канала, то есть внутри бани. Потом все работы переносятся на чердак. Здесь собирается та часть, которая проходит сквозь это помещение. Если дымоход необходимо утеплить, то теплоизоляционные мероприятия проводят сразу же.

Делается проход сквозь кровельный материал. Со стороны крыши опускается внешняя часть трубы, которая соединяется с элементом, находящемся на чердаке.

Внимание!

Нельзя стальной дымоход крепить к несущим конструкциям кровли бани. У двух материалов разное тепловое расширение.
Снизу и сверху гильзы на потолок и перекрытие набивается оцинкованный лист железа размером на 5-10 см со всех сторон больше сечения прохода.

Точно также возводится кирпичный дымоход. Под него придется делать проход большого размера. Здесь также возводится кирпичная труба до чердака, также герметизируется зазор базальтовой ватой, и также обшивается потолок изнутри бани и перекрытие со стороны чердака оцинкованным листом. То есть все те же требования, касающиеся правил пожарной безопасности.

Частые ошибки при установке

Требования к установке дымохода в бане не сложные. Но некоторые домашние мастера, которые все любят делать своими руками, делают ошибки, приводящие к снижению эффективности работы дымоотводящей системы.

Плюс – нарушаются правила пожарной безопасности эксплуатации нагревательного оборудования. Особенно тех, которые работают на твердом топливе. В них температура отводящих газов самая высокая.

Ошибки:

Неправильно выбрана высота вывода дымоходного канала. Обычно ниже требуемого уровня. От этого снижается тяга со всеми зависящими от этого последствиями.
Сооружение было проведено близко к деревянным деталям и элементам кровли бани.
Неправильно подобраны дополнительные материалы, которые не соответствуют требованиям пожарной безопасности. Вместо базальтовой ваты или пенополиуретана используют, к примеру, обычную монтажную пену.
Некоторые умудряются группировать рядом сразу несколько дымоходов.
Не проводят расчет или неправильно подбирают диаметр дымоотводящей конструкции.
Не устанавливают шибер.
Проводят монтаж на глаз. Не учитывают важные нюансы сборки, теряют вертикальность, идя на поводу проблем, связанных с разными обстоятельствами. Например, на пути встречается препятствие в виде стропильной ноги или архитектурного выступа в бане.

Независимо от того, какой дымоход выбран, точнее – из какого материала, все выше обозначенные требования должны выполняться строго. Кто-то думает, что сэндвич-дымоход – решение всех проблем. Можно пренебрегать требованиями. Тот крупно ошибается.

Представителю пожарной службы неважно, из какого материала дымоходная труба изготовлена. Ему важно, как ее установили. Отклонились от правил, получите штраф и предписание переделать дымоход в бане.

Наверняка у многих наших читателей на загородном участке есть баня. Хотелось бы в комментариях услышать, как устанавливали дымоход: сами или это делали мастера. Какая конструкция была использована? Из какого материала и прочее.

Сколько стоит черновая сантехника в ванной?

Фото: Manonallard / E+ / Getty Images

Основные моменты

Средняя стоимость для грузовой сантехники для ванной комнаты составляет $ 7000 .
Количество ванных комнат, материал труб и размер проекта — вот несколько факторов, влияющих на общую стоимость.
Необходимая подготовка, навыки и страховка делают эту работу для профессионалов.
Черновая сантехника лучше всего подходит для нового строительства и полной реконструкции, а не для мелкой реконструкции.

Получите предложения от трех профессионалов!

Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.

Независимо от того, строите ли вы новый дом с нуля или ремонтируете существующий, вам потребуется выполнить черновую сантехнику для пристройки ванной комнаты. Средний диапазон, который домовладельцы могут рассчитывать заплатить за черновую сантехнику в своей новой ванной, составляет 9 долларов.0017 от 2000 до 12 000 долларов . Это руководство поможет вам спланировать бюджет, чтобы воплотить ванную вашей мечты в реальность, принимая во внимание такие факторы проекта, как трудозатраты и размер ванной комнаты.

Rough-In Plumbing Cost Breakdown

Minimum Cost	National Average Cost	Maximum Cost
$750	$7,000	$20,000

The average cost to rough-in plumbing for a ванная комната 7000 долларов . Однако он может варьироваться от 750 долларов до 20 000 долларов . Окончательная цена зависит от материала трубопровода, размера дома, оплаты труда, количества светильников и многого другого.

Материал трубопровода

Каждый материал трубопровода имеет свои плюсы и минусы в разных ценовых категориях. Домовладельцы обычно выбирают другой тип материала для труб при реконструкции своих домов. Материал трубопровода влияет на общую стоимость.

Медные трубы

Медные трубы долговечны и устойчивы к коррозии и бактериям. В среднем он может прослужить 50 лет, но при надлежащем уходе может прослужить до 80 лет. Стоимость использования медных труб для чернового водопровода в вашей ванной комнате составляет от до 8 долларов за погонный фут .

Трубы PEX

Трубы PEX гибкие и устойчивые к коррозии. Для него требуется меньше разъемов, чем для меди, и он не так уязвим к отрицательным температурам. Вы можете ожидать, что заплатите от 90 017 $ 0,40 до $ 2 за погонный фут для труб PEX.

Трубы из ХПВХ

Трубы из ХПВХ устойчивы к коррозии и могут выдерживать высокие температуры и давление воды. В среднем домовладельцы платят от 0,50 до 1 доллара за погонный фут за черновую сантехнику в своей ванной комнате.

Трудовые отношения

Ваш местный сантехник с лицензией и страховкой поможет вам выполнить черновую сантехнику в вашей ванной комнате. Наем сантехника стоит от 45 до 200 долларов в час , но средний диапазон составляет от 80 до 130 долларов в час . В зависимости от сантехника и региона, в котором вы живете, вы можете заплатить дополнительно от 50 до 300 долларов в качестве транспортных расходов .

Размер дома

Размер вашего дома будет определять расстояние между каждой ванной комнатой и материалом трубопровода, необходимого для вашей сантехники. В среднем вы заплатите больше за черновую работу с тремя ванными комнатами в доме площадью 2000 квадратных футов с ванными комнатами на разных сторонах здания, чем за работу в доме площадью 1250 квадратных футов с общими ванными комнатами. стена.

Количество ванных комнат

Количество ванных комнат, для которых вам нужна сантехника, может повлиять на окончательную цену. Here are some cost estimates for rough-in plumbing by the number of bathrooms involved in the project:

Number of Bathrooms	Cost
1 Bathroom	$1,500 – $3,000
2 Bathrooms	3000 – 6000 долларов
3 ванные комнаты	4500 – 9 долларов,000
4 Ванные комнаты	$6,000 – $12,000

Тип арматуры

Тип арматуры, для которой вам нужна черновая сантехника, будет влиять на фактическую стоимость этого проекта. Let’s look at some of the average prices you can expect for each type:

Fixture Type	Cost
Faucet	$230 – $480
Double Faucet	$400 – $600
Toilet	$350 – $3,500
Sink	$300 – $5,500
Bidet	$1,500 – $2,900
Bathtub	$500 – $2,750
Shower	$1,500 – $3,500

Количество приспособлений

Фото: Projects3d / iStock / Getty Images Plus

Как и следовало ожидать, количество приспособлений может увеличить стоимость материалов и труда. Например, грубая сантехника для двойной раковины и душевой кабинки в основной ванной комнате будет стоить больше, чем половина ванны или туалетной комнаты.

Разрешение

Если вам нужно разрешение на установку фундамента ванной комнаты вашей мечты, это может стоить от 30 до 500 долларов .

Во что мне обойдется мой собственный черновой водопровод?

Нет никаких сомнений в том, что вы можете сэкономить деньги на оплате труда, выполняя черновую сантехнику для своих ванных комнат самостоятельно. В то время как большинство домовладельцев любят экономить несколько долларов везде, где они могут, этот проект требует навыков, времени и дополнительных ноу-хау.

Даже если вы хорошо разбираетесь в инструментах, некоторые страховки домовладельцев покрывают только работу, выполненную профессионалом, а не самостоятельную работу. Это означает, что любой ущерб, причиненный водой из-за неисправных трубных соединений, должен будет оплачиваться из вашего кармана, что потенциально может быть на тысячи больше, чем первоначальная оплата труда. Итак, помня обо всем этом, грубую сантехническую работу лучше доверить лицензированному и застрахованному специалисту.0075 сантехник рядом с вами .

Часто задаваемые вопросы

При черновой сантехнике ваш сантехник проведет все дренажные и водопроводные трубы через незавершенные стены вашего строительного объекта и соединит трубы. Перед установкой каких-либо приборов, смесителей, раковин или светильников выполняются черновые сантехнические работы.

Весь проект может занять от трех до пяти дней для завершения профессионала.

Нет, черновая сантехника — это один из последних шагов перед установкой гипсокартона. Примерно в это же время ваш инспектор также придет, чтобы провести осмотр и сообщить вам, одобрена ли ваша сантехника и соответствует ли она вашему разрешению на строительство.

Нет, грубая сантехника обычно не требуется для небольших изменений в ванной. Однако, если вы берете на себя расходов на ремонт ванной комнаты и вам требуются сантехнические работы, лучше всего нанять местного сантехника, чтобы он сделал ремонт в вашем доме. Грубая сантехника идеальна только для нового строительства и полноценного ремонта.

Нужна профессиональная помощь с вашим проектом?

Получите цитаты от профессионалов с самым высоким рейтингом.

Как установить душевую сантехнику

Вы хотите установить душевую сантехнику в ванной, но не знаете, с чего начать? Если да, то эта статья для вас.

Душевые стали важной частью наших домов. При правильной установке и обслуживании душ может служить вам долгие годы. Но, как и с любым другим сантехническим прибором, настроить и запустить душ может быть непростой задачей. Есть много вещей, которые могут пойти не так: протекающие трубы, слабое давление воды или даже неисправный смесительный клапан, из-за которого вода становится либо обжигающе горячей, либо слишком холодной.

Проще говоря, правильная установка душевой сантехники требует большого терпения. Если у вас нет опыта работы с сантехникой, вам придется работать с инструментами, которыми вы никогда раньше не пользовались.

Но мы здесь, чтобы помочь вам сделать работу правильно.

Нужна помощь профессионального сантехника?

Нужна помощь с предварительным монтажом душа или заменой арматуры? Свяжитесь с нами сегодня для быстрого обслуживания.

Получите бесплатную оценку на месте

Основы установки

Современный душ имеет две линии подачи воды: трубу горячей воды и трубу холодной воды. Две линии подачи подают воду под давлением к центральному смесительному клапану. После этого объединенный поток воды поднимается по душевому рукаву к душевой лейке, где и выходит.

После купания сточные воды вытекают по дренажной трубе в общую канализационную сеть объекта.

Душевую систему можно разделить на три части: смеситель для душа, насадку для душа и слив. Мы собираемся наметить процесс установки в соответствии с этими строками, чтобы убедиться, что ему как можно проще следовать.

Вам понадобятся:

Инструменты, которые вам понадобятся

Screwdriver
Wrench
Pipe cutter
Screws
Measuring tape
Level
Pencil
Adjustable wrench
Allen key
Hammer
Crimping tool
Electric screwdriver
Hole saw

Материалы

Смеситель A
Насадка для душа
Колено с ушком
Четыре трубных переходника с резьбой
Силиконовый герметик.
Душевая трубка PEX
Пистолет для герметика
Герметизирующая лента

Установка смесителя

1. Перекрыть подачу воды в ванную комнату

Прежде чем приступить к серьезным работам, необходимо перекрыть подачу воды в ванную комнату. Для удобства перережьте подводящий трубопровод в ванную и оставьте главный водопроводный кран открытым на тот случай, если у кого-то есть какие-то дела по дому.

2. Отметьте место, где будет установлен кран

После этого вы должны определить высоту крана. В смесителе также есть ручка, поэтому важно правильно подобрать высоту, особенно если вы делите душ со своими детьми. В идеале смеситель должен находиться на высоте 45–48 дюймов от пола. Используйте карандаш, чтобы отметить правильное место.

3. Отметьте место, где будет установлен смеситель

После этого с помощью электрической отвертки вставьте горизонтальную шпильку между двумя вертикальными шпильками, которые уже есть в стене вашей ванной комнаты.

4. Установите смесительный клапан

Далее следует деликатная часть: установка смесительного клапана. Расположите клапан в центре горизонтальной шпильки, а затем ввинтите его в шпильку. Перед этим обязательно проверьте уровень. Вы же не хотите, чтобы одна из подающих труб была закреплена под большим углом, чем другая.

Затем вам нужно будет вставить переходники для труб на все четыре конца смесительного клапана. Во избежание утечек рекомендуется обмотать конец переходника трубы герметизирующей лентой. Далее подсоедините подающие трубы к смесительному клапану.

5. Подсоедините вертикальную стойку к смесительному клапану

После того, как вы все это сделали, теперь вам нужно подключить вертикальную стойку, которая будет прикреплять смесительный клапан к душевому рукаву.

Хотя некоторые смесительные клапаны предназначены только для насадок для душа, в большинстве из них есть место для излива душа, который соединяется с нижним выходом. Если в вашем смесительном клапане есть место для носика, вы можете подключить его через нижний переходник, а затем обернуть место соединения герметизирующей лентой.

6. Установите ручку

На этом этапе вы должны установить ручку. Но сначала снимите покрытие с клапана и замените его декоративным диском. Теперь вкрутите вентиль в стену. Чтобы завинчивание было как можно более плавным, следите за тем, чтобы отверстия в клапане располагались точно под отверстиями в пластине. Но это еще не конец. Затем с помощью шестигранного ключа установите ручку. При этом следите за тем, чтобы при отключении воды рычаг был направлен вниз.

Установка насадки для душа

Установить душевую лейку проще, чем установить смеситель.

Для начала с помощью электрической отвертки установите поперечную шпильку на высоте лейки душа. Здесь вы будете вставлять локоть с висячим ухом.

Затем привинтите кронштейн душа к колену с откидным ушком. Как и смеситель, душевая лейка должна быть герметичной. Для этого оберните герметизирующей лентой кронштейн душа, прежде чем вкручивать его. Затем соедините кронштейн душа с насадкой для душа. Поскольку вам может потребоваться время от времени снимать насадку для тщательной очистки, лучше не затягивать слишком сильно. Большинство людей предпочитают всего четверть оборота.

В идеале насадка для душа должна находиться на высоте 72–78 дюймов от пола.

Установка душевого трапа

Вам необходимо соединить слив душа с дренажными трубами с помощью гаек. Хотя этот этап довольно прост, вам, вероятно, понадобится дополнительная пара рук, чтобы выровнять слив душа по сливной трубе.

Во избежание протечек слив для душа и сливные трубы должны быть одного размера. Например, 2-дюймовый слив идет с 2-дюймовой трубой. На самом деле, большинство людей предпочитают 2-дюймовую трубу трубе 1 2/2 дюйма, чтобы обеспечить быстрый сток воды и, следовательно, свести к минимуму риск затопления вашей ванной комнаты.

При установке водостока вам также придется прорезать потолок, чтобы получить доступ к водосточным трубам. Также важно следить за тем, чтобы сливная труба имела достаточный уклон. В противном случае сточные воды застрянут в трубе, и вам, возможно, придется переустанавливать слив.

Все оставшиеся зияющие отверстия следует закрыть силиконовым герметиком. Герметик легко наносится с помощью пистолета для герметика.

Для получения дополнительной информации об установке душевой сантехники нажмите здесь.

Каждый опытный сантехник скажет вам, что ни один монтажный прибор не обходится без испытаний. Для этого нужно снова включить воду и дать ей поработать около минуты. В это время следует следить за протечками. Нанесение герметизирующей ленты или затяжка винтов должны решить любые проблемы.

Включить раздел заключения по второй статье

Почему стоит выбрать MT Drains & Plumbing

MT Drains & Plumbing более 20 лет работает в сфере сантехники и обладает богатым опытом во всех видах сантехнических работ. Все наши сантехники известны точностью и непревзойденным профессионализмом.
