Установка влагоотделителя на компрессор: Как правильно установить влагоотделитель на компрессор

Содержание

Как правильно установить влагоотделитель на компрессор

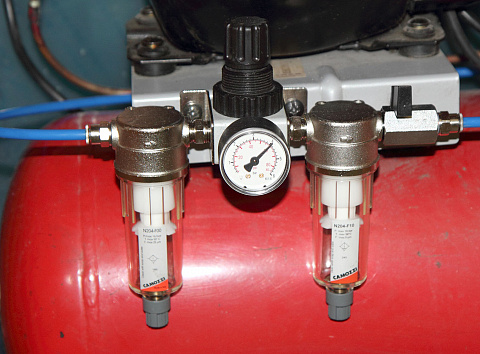

Компрессорный влагоотделитель представляет собой систему фильтрации, предназначенную для подготовки воздуха перед его попаданием в систему. Он необходим при эксплуатации техники в местах с сильной влажностью, повреждающей компоненты оборудования, приводя к его выходу из строя. Вы можете самостоятельно изготовить влагоотделитель или же приобрести его в магазине. В этой статье будет описан принцип работы устройства и правила его выбора.

Как работает влагоотделитель

Существует несколько видов влагоотделителей, работающих по разным схемам. При классическом строении устройства, оно функционирует так:

  • Воздух попадает в систему из помещения, в котором установлено оборудование. Сначала он подается в камеру, изолированную от окружающей среды. Фильтр может обладать как небольшими, так и крупными размерами;
  • Внутри камеры воздух приводится в движение под действием вращающихся лопастей. В соответствии с законами физики на них скапливается конденсат. Прежде вода пребывала в газообразном состоянии в составе воздуха. Так осуществляется предварительная очистка газа;
  • Центробежная сила переносит газ в следующую камеру. Здесь расположен пористый фильтр, задерживающий мельчайшие частицы. Также он отделяет от воздуха всю влагу, сохранившуюся в потоке. Недостатком является влияние периодической замены фильтра из-за засоров.

Разновидности влагоотделителей

Перед покупкой влагоотделителя определитесь с видом устройства. Также вы должны убедиться в том, что оно будет совместимо с используемым компрессором. Эти сведения находятся в технических документах. Зачастую дополнительного оборудование устанавливается как перед ресивером, так и после него. Убедитесь в том, что пропускная способность выбранной системы соответствует параметрам станции. После установки проверьте герметичность и надежность соединений. Существует три вида влагоотделителей:

  • Циклонные;
  • С использованием силикагеля;
  • Холодильные.

В первом случае используется принцип, описанный в пункте с работой влагоотделителя. После отделения конденсата он попадает в специальную камеру, из которой он больше не сможет оказаться в системе. При этом рабочий должен будет периодически открывать сливной клапан для ее очистки от жидкости.

Влагоотделители, использующие силикагель, предназначены для поглощения влаги из воздуха при помощи этого вещества. Учтите, что этот вариант совместим далеко не с каждым компрессором. После монтажа устройства, в него засыпается гель. Максимальная эффективность обеспечивается, если поток проходит через вещество.

Холодильные влагоотделители работают также, как и стандартный холодильник. Воздушный поток под давлением проходит через систему, что делает газ сухим и нейтрализует конденсат. Они выделяются высокой эффективностью и повышенной ценой.

Приобрести влагоотделитель или сделать его самостоятельно?

Если вы стоите перед таким выбором, то вам нужно понять, насколько важна полноценная очистка воздушного потока. Современные системы фильтрации, находящиеся в розничной продаже, не пропускают к компрессору любые частицы, размер которых превышает пять микрометров. Более того, существуют влагоотделители, задерживающие элементы, диаметром до 0,1 микрон, однако их стоимость является чрезвычайно высокой.

Если ваше оборудование не восприимчиво к качеству воздуха, то у вас не будет надобности в полноценной очистке потока. В результате вы сможете сэкономить на приобретении системы фильтрации, соорудив собственный влагоотделитель. Он не будет отличаться высокой эффективностью, однако будет нуждаться в куда меньших расходах на покупку и дальнейшее обслуживание.

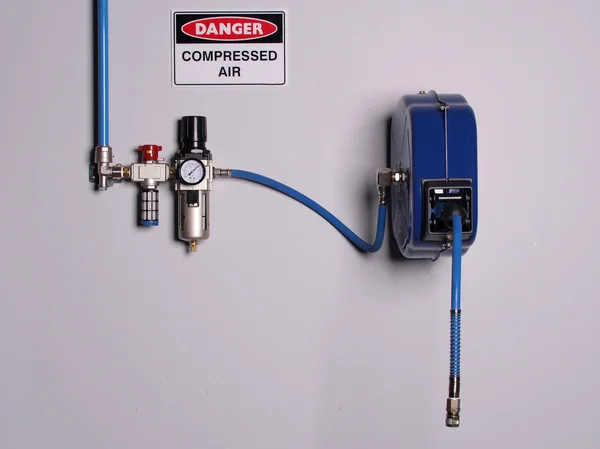

Как установить влагоотделитель

Далее мы предоставим вам несколько рекомендаций. Они используются при монтаже влагоотделителей каждого из перечисленных типов. В этом случае может применяться любой компрессор, однако есть вероятность столкновения с некоторыми неожиданными нюансами. Перечень правил выглядит так:

  • Лучше всего размещать компрессор таким образом, чтобы поступающий воздух был холодным. К примеру, забор потока с улицы в зимний период позволяет уменьшить его влажность в несколько раз;
  • Регулярно проверяйте, чтобы воздух в ресивере был под наибольшим давлением;
  • Обеспечьте компрессорное оборудование полноценной вентиляцией;
  • При использовании мобильного компрессора перенесите станцию на улицу до ее включения. Таким образом вы добьетесь охлаждения корпуса;
  • Наилучшим местом для размещения влагоотделителя станет участок с максимальным давлением и минимальной температурой потока;
  • Попробуйте последовательно подключить дополнительный узел, разместив его снаружи. В результате вы обеспечите понижение температуры системы;
  • Регулярно проводите техобслуживание оборудованию, чтобы своевременно заменять вышедшие из строя компоненты.

Если вы не уверены в том, что сможете правильно осуществить установку влагоотделителя, то передайте проведение этой процедуры специалистам. В результате вы избежите неудобств, вызванных неверным выбором или монтажом устройства.

Важные моменты

Вне зависимости от того, берете ли вы влагоотделитель в магазине, или создаете его самостоятельно, вам нужно учесть следующие важные моменты:

  • Огромную роль в эффективности системы играет количество стадий фильтрации. В стандартном устройстве их два — во время первого осуществляется предварительная очистка, а второй позволяет окончательно отсечь от потока влагу и мелкие частицы. При наличии только одной ступени вы увеличиваете присутствие инородных предметов в воздухе и подвергаете влагоотделитель более частым засорам;
  • Обратите внимание на пропускную способность устройства. Чересчур низкий уровень этого показателя приведет к скорейшей поломке системы из-за слишком высокой нагрузки;
  • Глубина очистки служит способом определения уровня фильтрации, которого можно достичь благодаря вашему влагоотделителю. Она измеряется в микронах и означает, что любая частица, обладающая меньшими размерами, без труда пройдет сквозь фильтр и окажется в компрессоре.

Порядок самостоятельного изготовления влагоотделителя

Существует несколько основных способов изготовления влагоотделителя своими руками. Мы расскажем вам о самом простом и распространенном методе. Для его реализации вам потребуются следующие материалы:

  • Труба, длиной около 0,7 метра с сечением 10 сантиметров;
  • Металлический лист, толщиной в 3 миллиметра;
  • Нерабочий огнетушитель;
  • Крепежные изделия.

После подготовки всех предметов, перечисленных выше, вы можете приступить к изготовлению системы фильтрации. Порядок действий выглядит так:

  • Отрежьте от трубы кусок, длиной от 50 до 60 сантиметров. Следите за тем, чтобы его края были равными;
  • Одна из сторон трубы будет верхней частью устройства. Сделайте на ней отверстие с размерами 5 на 10 сантиметров. Впоследствии оно будет закрыто сеткой аналогичных габаритов;
  • Повторите предыдущее действие с другой стороны трубы и закройте выемки сеткой. Для закрепления желательно использовать сварку;
  • Оставшуюся часть трубы поперечно разрежьте при помощи болгарки;
  • Эти элементы накрепко привариваются к верхней части будущего влагоотделителя. Из-за высокой толщины металла наилучшим выбором станет ручная дуговая сварка;
  • Далее вам понадобится огнетушитель. Отрежьте горлышко изделия с резьбой. Закройте его крышкой, предварительно избавив ее от всех лишних деталей;
  • Соедините отрезанные элементы со сделанной ранее конструкцией;
  • К нижней части системы приварите металлический лист. Вы должны заделать все имеющиеся во влагоотделителе отверстия.

При правильном подходе вы получите в свое владение рабочий влагоотделитель, верхняя часть которого содержит горловину и редуктор. Внизу расположен соединительный патрубок, предназначенный для забора газа. Перед эксплуатацией устройства убедитесь в его герметичности. Если оно исправно, то вы можете осуществить подключение к компрессорному оборудованию и начать работу.
