Установка встроенной вытяжки: правила установки в шкаф и особенности выбора

Как выбрать и установить встраиваемую вытяжку для кухни

Большинство кухонных приборов делятся на два вида – встраиваемые и отдельностоящие, и вытяжки исключением не являются. Существует лишь отличие в терминологии, которая выделяет встроенные вытяжные приборы как один из многих видов. Термин «отдельностоящие» для кухонных воздухоочистителей не используется. К ним условно относятся все остальные вытяжки, а встраиваемые, о которых речь пойдет в этой статье, стоят особняком.

Кухонные воздухоочистители этого типа монтируются в кухонный гарнитур и практически невидны. Если вы сторонник присущего для интерьеров в стилях модерн и хай-тек минимализма, стоит обратить внимание на интегрированную технику. Чтобы правильно выбрать встраиваемую вытяжку, для начала нужно узнать, какие бывают вытяжные устройства. Поскольку строгой классификации кухонных воздухоочистителей не существует, оборудование одновременно рассматривается по способу монтажа, внешнему виду и функционалу.

Купольные – это приборы с напоминающим крышу дома или конфигурацию камина (каминные устройства) куполом, бескупольные похожи на перевернутую букву «Т», наклонные имеют наклоняемую зону всасывания, угловые устанавливаются в углу и бывают купольными и Т-образными. Все перечисленные виды вытяжного оборудования крепятся к стене и в зависимости от вида и дизайна устанавливаются в интерьерах разных стилей. Например, наклонные и Т-образные устройства предназначены для кухонь модерн, хай-тек и лофт. Купольные и угловые могут иметь современный, классический или ретро дизайн.

По способу установки вытяжки бывают настенными, подвесными, островными и встраиваемыми. Последние в зависимости от конструкции встраиваются в навесной шкаф или в столешницу. А теперь подробнее о разновидностях встроенного оборудования.

Типы встраивания вытяжек для кухни

Отличие вытяжной техники от естественной вентиляции заключается в том, что она захватывает загрязненный воздух мгновенно. Чтобы это условие выполнялось, рабочая зона устройства должна находиться как можно ближе к варочной панели. Насколько близко можно установить встроенную вытяжку – зависит от ее типа.

В потолок

Если вы обратили внимание, этот вид кухонных воздухоочистителей мы не называли среди интегрируемых, но все-таки решили рассказать о нем в этом разделе, и вот почему. Дело в том, что с приходом в нашу жизнь технологии изготовления многоуровневых потолков некоторые пользователи стали монтировать в них вытяжки. Чтобы оборудование было эффективным сооружается ниша, куда на необходимой от плиты высоте встраивается вытяжное устройство. Процесс это достаточно трудоемкий, поэтому встраиваемые в потолок вытяжки – это большая редкость.

Если же говорить о классической потолочной технике, то это островные вытяжные приборы, которые никуда не встраиваются. Оборудование крепится к потолку, находится на виду и является неотъемлемой частью кухонного интерьера, поэтому в плане дизайна к нему предъявляются повышенные требования, чего не скажешь о встроенной технике. Самыми популярными являются бескупольные устройства, потому что они универсальны и отлично вписываются в большинство современных интерьеров. Для изысканной кухни можно подобрать прибор необычной конфигурации, например, похожий на лампу с красивым абажуром.

В шкаф

Это самый распространенный тип встраиваемых вытяжек, которые выбирает большинство отечественных потребителей. Преимущество встроенных в шкаф вытяжных устройств в том, что нишу частично можно использовать для хранения кухонных принадлежностей.

Интегрируемые в навесной гарнитур кухонные воздухоочистители бывают стационарными и слайдерными. Первые имеют неподвижную рабочую зону, которую можно удлинить, выдвинув вторую половину области всасывания на себя. Стационарные приборы полностью спрятаны в шкафу, а у слайдерных на виду располагается панель управления, которая, кроме выполнения своих непосредственных функций, является элементом декора.

В столешницу

Это сравнительно новый вид кухонных очистителей, которые, в отличие от всех остальных, располагаются вертикально и ближе всего к зоне готовки. Вытяжка устанавливается в столешнице и в нерабочем состоянии невидна. После включения и выбора режима устройство выдвигается и начинает втягивать испарения.

Известно, что чем ближе установить вытяжку к варочной панели, тем она будет эффективнее. Но оборудование, которое нависает над зоной готовки, слишком близко, устанавливать нельзя по двум причинам. Во-первых, оно будет мешать хозяйке, во-вторых, со временем могут оплавиться жироулавливающий фильтр, нижняя часть корпуса и элементы управления.

Встроенная в столешницу вытяжная техника устанавливается позади конфорок, поэтому подымающийся вверх поток горячего воздуха ей не угрожает. Второе преимущество интегрированной в стол техники в низком уровне шума. Связано это с тем, что в таких приборах установлены менее мощные двигатели, при этом производительность остается высокой, ведь устройство находится рядом с зоной готовки. Оборудование устанавливается в ультрасовременных интерьерах и с каждым годом становится все более популярным.

Отвод или циркуляция – что лучше?

В отличие от техники прошлых лет практически все современные модели имеют два режима. Поэтому в большинстве случаев вопрос о том, какую выбрать вытяжку – с отводом или рециркуляцией, не стоит. Но чтобы правильно подобрать технику и понимать, какие работы придется выполнять при установке, важно знать, что представляет собой каждый из режимов и какой из них лучше.

Рециркуляция

Все вытяжки оснащены жироулавливающим фильтром, который представляет собой многослойную сетку из алюминия или нержавеющей стали и предназначен для очистки воздуха от частичек жира. Жировой картридж устанавливается в самом низу кухонного воздухоочистителя и первым пропускает через себя воздушный поток. Если техника работает в режиме рециркуляции, следом за жироулавливающим (в корпусе вытяжного прибора) крепится угольный фильтр, который очищает воздух от запахов. Активированный уголь является одним из лучших адсорбентов, поэтому именно он применяется для наполнения циркуляционных картриджей. После прохождения сквозь угольный фильтр очищенный воздух через специальное отверстие в корпусе возвращается обратно в помещение.

Особенность использования встраиваемой вытяжки в режиме рециркуляции заключается в периодической замене удерживающего частички запахов фильтрующего элемента. Как часто менять картридж? Все зависит от частоты эксплуатации кухонного воздухоочистителя, в среднем фильтр меняется раз в два-три месяца. В отличие от угольного, жироулавливающий фильтрующий элемент рассчитан на весь срок службы оборудования, но каждые три-четыре недели его необходимо мыть.

Отвод воздуха

Проточный цикл или режим отвода существенно отличается от рециркуляционного. Сначала воздух все также очищается в жировом картридже, но затем выходит на улицу или в вентиляционную систему. Для того, чтобы встраиваемая вытяжка могла работать в режиме отвода, необходимо соорудить воздухоотводную магистраль. Она изготавливается из гофры или пластикового короба, устанавливается на стене и соединяется с вентиляционной системой либо выводится наружу. Если вытяжное устройство встроено в столешницу, воздуховод обычно выходит через отверстие в стене, потому что тянуть его наверх к вентиляции нерационально.

В режиме отвода производительность втяжки на 30-35% выше, чем в циркуляционном цикле, поэтому, если кухонные условия позволяют, лучше провести магистраль. Несмотря на то, что монтаж в этом случае сложнее, со временем потраченные усилия окупятся с лихвой. Ведь на протяжении всей эксплуатации оборудования не придется регулярно покупать угольные фильтры.

Расход электроэнергии

Кухонные вытяжки, в том числе и встраиваемые, не относятся к энергоемкому оборудованию, поэтому при выборе техники следует обращать внимание не на мощность, а на производительность. Это основной критерий, от которого зависит эффективность работы вытяжного прибора, а значит необходимо понимать, что он означает.

Производительность показывает, сколько воздуха способна пропустить техника в единицу времени, и измеряется в кубических метрах в час. Чтобы рассчитать продуктивность вытяжного оборудования, необходимо площадь кухни умножить на высоту потолка и на коэффициент 12. Для учета потерь, которые возникают при движении воздуха через фильтры и воздуховод, к полученному значению следует прибавить 25-30%. Обратите внимание, что в режиме рециркуляции кухонный воздухоочиститель имеет меньшую производительность.

Производительность зависит от мощности двигателя и конструктивных особенностей вытяжки. Например, устройства, работающие по технологии периметрального всасывания, не нуждаются в установке сверхмощных моторов, а значит более экономичны. Но в любом случае даже самый энергоемкий прибор обычно не потребляет больше 300 Вт/час. По сравнению с электрическими варочными поверхностями и духовыми шкафами, это «капля в море».

Уровень шума

Преимущество встраиваемых вытяжек перед другими видами кухонных воздухоочистителей в сниженном уровне шума. Объясняется это тем, что звук мотора частично поглощает мебель. Но в любом случае нужно выбирать как можно менее шумное оборудование, особенно если хозяйка большую часть времени проводит на кухне за готовкой.

Чтобы понимать, какой уровень шума является допустимым, необходимо принять за точку отсчета тихую комнату, где шумность не превышает 30дБ. Звук, издаваемый очень тихо работающим вытяжным устройством, сравним с шепотом человека на расстоянии 5 метров и составляет 35 дБ. Спокойный разговор на расстоянии 10 метров и тихо играющая музыка звучат на 45 дБ, а негромкая беседа двух людей, находящихся в 3 метрах от слушателя – это примерно 50 дБ. Производители постоянно совершенствуют свою технику и стараются, чтобы максимальный уровень шума не превышал 55 дБ.

Размеры встраиваемых моделей

Габариты имеют такое же важное значение, как и производительность, особенно это касается ширины встраиваемой вытяжки. Она должна быть не меньше соответствующего значения варочной панели, иначе испарения по периметру рабочего стола не будут захватываться. В этом случае теряется весь смысл использования кухонного воздухоочистителя, задача которого заключается в том, чтобы моментально всасывать загрязненный воздух.

Ширина стандартных варочных поверхностей составляет 55-60 см, устройства с числом конфорок более пяти выпускаются размерами 75-80 см. Соответственно, подобранная для них вытяжка не должна быть меньше. Для габаритных плит предназначены вытяжные приборы 90-120 см, а для компактных панелей с числом конфорок от 1 до 3 в продаже имеются кухонные воздухоочистители шириной 35-45 см. При выборе обращайте внимание на размеры жироулавливающего фильтра, потому что в некоторых моделях он может быть значительно меньше габаритов корпуса.

Установка

Если техника предназначена для встраивания в шкаф, ее нужно устанавливать на высоте 60-70 см от электрической и 70-80 см от газовой варочной панели. Это оптимальные размеры, чтобы техника работала эффективно и была в безопасности.

Перед тем как встроить вытяжку, необходимо подготовить шкаф. Для этого в дне фрезеруется отверстие по размерам корпуса, а если оборудование будет работать в режиме отвода, следует в полке и крышке сделать отверстия под воздуховод.

Самый дешевый и удобный в установке материал – гофра, которая отлично растягивается, сжимается и изгибается. Но в то же время гофрированные патрубки имеют два серьезных недостатка. Во-первых, при прохождении воздуха через гофру может возникать похожий на шелест листьев шум, что связано с неровной поверхностью материала. Во-вторых, очистить «гармошку» от грязи практически невозможно, поэтому необходимо сооружать дополнительную конструкцию, чтобы спрятать воздуховод.

Специалисты рекомендуют устанавливать круглый или прямоугольный пластиковый патрубок, который не шумит, легко очищается от пыли и загрязнений. Некоторые неудобства вы будете испытывать только на этапе установки встраиваемой вытяжки, когда придется соединять меняющие направление патрубки специальными коленами. Но это того стоит, ведь эксплуатация оборудования с пластиковой магистралью намного удобней, чем с гофрой. Само устройство через выфрезерованное в днище отверстие задвигается в шкаф и прикручивается к верхней полке, воздуховод соединяется с вентиляционной системой или выводится наружу.

Для монтажа вертикальной вытяжки нужно сделать прямоугольное отверстие в столешнице, соответствующее размерам передней части прибора (плюс технологические зазоры). Для использования устройства в проточном цикле необходимо просверлить в стене отверстие и через него вывести воздухоотводную магистраль на улицу. Если планируете эксплуатировать прибор только в режиме рециркуляции, достаточно подключить его в розетку 220 В. Выдвижной механизм устанавливается внутри гарнитура на специальные кронштейны согласно инструкции, которая идет в комплекте со встраиваемой в столешницу техникой.

Особенности и преимущества встраиваемых вытяжек Electrolux

В ассортименте одного из самых старейших производителей бытового оборудования – компании Electrolux есть встраиваемые в шкаф вытяжки для средних по площади кухонь и стандартных варочных поверхностей. Техника имеет производительность 600 м3/час и ширину 53 см, три скорости и слайдерную панель управления.

Встроенные вытяжки Электролюкс работают в режиме отвода и рециркуляции, а жироулавливающие фильтры изготовлены из высококачественного, легкого в уходе алюминия. Техника оснащена экономичным, безопасным и долговечным светодиодным освещением, срок службы которого измеряется десятками тысяч часов. Вес приборов чуть больше 5,5 кг, они легко устанавливаются и не нагружают шкаф.

Для заказа встраиваемых вытяжек Electrolux обращайтесь в наш интернет-магазин. Мы реализуем оборудование известного бренда по выгодным ценам, а некоторые модели можно купить по скидке. На бытовую технику предоставляется официальная гарантия от производителя. Доставка выполняется во все населенные пункты России.

Установка и подключение кухонной вытяжки

Содержание

1. Установка и подключение кухонной вытяжки
2. Преимущества встраиваемых вытяжек
3. Установка встроенной вытяжки в шкаф
4. Как встроить вытяжку в шкаф самостоятельно
5. Как делается врезка вытяжки в кухонный шкаф
6. Процесс крепления
7. Как делается прорезка отверстий для воздуховода
8. Установка всех элементов
9. Этапы проведения работ

Как правильно установить вытяжку, на какой высоте, какой канал использовать, где и как вытащить, как прикрепить к стене и к корпусу.

Установка и подключение кухонной вытяжки

Чтобы в квартире или доме был свежий и чистый воздух, на кухне должна быть отличная вентиляция. Естественная вентиляция не справляется с задачей своевременного удаления запахов при приготовлении пищи, поэтому над плитой висит специальное устройство принудительной вентиляции — кухонная вытяжка. Как правильно установить вытяжку, как закрепить и вывести в систему вентиляции — об этом поговорим позже.

Установка вытяжки на кухне — мудрое решение

Установка встраиваемой вытяжки происходит заранее: не переживайте, особых сложностей нет. Установка встраиваемой вытяжки не требует специальных навыков и инструментов.

Преимущества встраиваемых вытяжек

Встроенные вытяжки практически незаметны в общем дизайне интерьера кухни

Для максимальной эффективности встроенной вытяжки необходимо разместить ее прямо над варочной панелью или над духовкой, если она одна. Воздух будет эвакуироваться быстрее.

Комплексные устройства для удаления загрязненного воздуха из кухни имеют преимущества с точки зрения декоративного решения. Их практически не видно. Визуально идентифицируется только ретракционная поверхность. А островные и купольные вытяжки сложно не заметить во всем кухонном интерьере.

Внимание! Необходимо следить за тем, чтобы воздух не только удалялся, но и подавался приточной вентиляцией. Зимой лучше всего использовать режим рециркуляции, что способствует снижению теплопотерь. Большинство моделей имеют функцию автоматического отключения питания. Это обеспечивает высокую энергоэффективность оборудования.

Об установке вытяжки на кухню: установка и особенности воздуховода для кухонной вытяжки своими руками. Подготовительные работы к установке вытяжки на кухне. Подключение вытяжки к вентиляции и электроснабжению.

Установка встроенной вытяжки в шкаф

Встроенная вытяжка практически полностью скрыта в специально изготовленном шкафу. Крепится так же, как описано выше: на саморезы только они прикручиваются к стенам. Только предварительно в размещенных над ними полках необходимо проделать отверстия для воздуховода. Делается это после покупки вытяжки, так как расположение воздуховыпускного отверстия зависит от компании и модели.

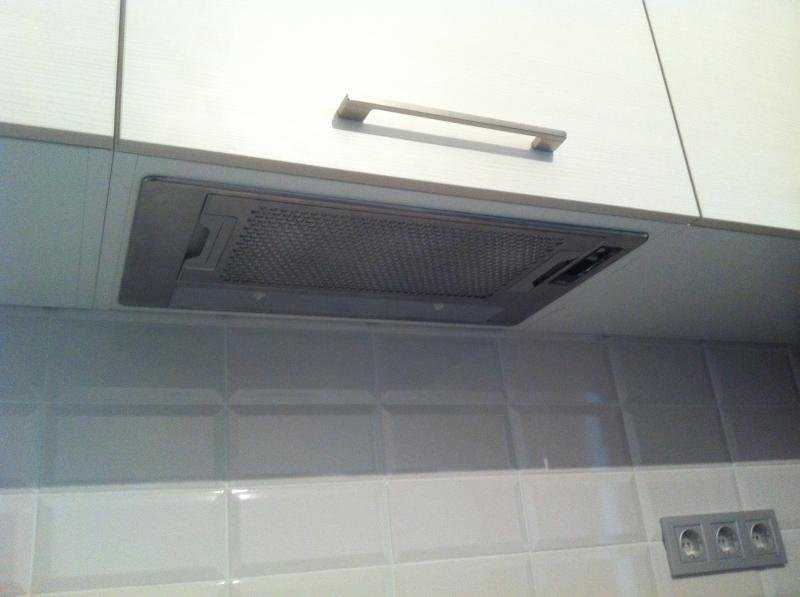

Пример установки встраиваемой вытяжки

Если шкаф висит, лучше всего его снять. Установите вытяжку в снятый шкаф, отметьте положение выхода воздуха на нижней полке, вырежьте его. Для этого проще использовать лобзик и пилку с мелкими зубьями. От ламинированного файла почти не осталось сколов. При желании место среза можно закрыть пластиковым мебельным профилем С. Они прочные и гибкие. Гибкую использовать просто — она ​​изгибается под любым углом, жесткие перед установкой нужно будет прогреть строительным феном. Эти профили «устанавливаются» на клей, чаще всего используются «жидкие гвозди». После установки на место удалите остатки клея (чистой влажной тряпкой), приклейте липкой лентой к полке. Лишний профиль обрезаем пилкой с мелкими зубьями, срез зачищаем мелкозернистой наждачной бумагой.

Процесс подготовки шкафа к установке вытяжки

Аналогичным образом проделываем отверстия и в других полках. Кстати, они могут быть уже не круглыми, а прямоугольными — это зависит от выбранного вами сечения воздуховода.

После этого все полки устанавливаются на место, шкаф навешивается и фиксируется. Интегрированный колпачок крепится к нему винтами через отверстия в корпусе. Далее идет процесс подключения воздуховода.

Как интегрировать вытяжку в шкаф? Как поставить вытяжку в кухонный шкаф Производители бытовой техники предлагают большой выбор техники для компенсации

Как встроить вытяжку в шкаф самостоятельно

Для установки или переустановки вытяжки вам потребуются:

• разметочный инструмент: карандаш или маркер;
• рулетка или столярный уголок;
• сверло по дереву диаметром 10 мм;
• лобзик или пила, разработанная специально по дереву с зубьями, которые проникают в лезвие;
• если есть круглое отверстие для воздуховода, стоит подготовить пилу для лобзика, специально предназначенную для криволинейных пропилов. Важно, чтобы прибор имел прямой зуб и небольшую ширину лезвия;
• специальная отвертка для работы с подтверждениями;
• 4 одинарных уголка из пластика;
• шило;
• шурупы стандартного размера 3,5 × 16, специально разработанные для ДСП.
  Стоит использовать белые элементы;
• любой клей с водостойкой структурой.

Приведенный выше набор инструментов необходим для установки вытяжки в шкаф.

Ниже мы рассмотрим схему установки вытяжки в шкаф с распашными дверцами. Стоит обратить внимание на то, что при установке может потребоваться перенос петель. Вы можете проделать этот процесс самостоятельно, для этого понадобится обычная отвертка. Если вы не знаете, как это сделать, вы можете просмотреть подробные инструкции в Интернете.

Как делается врезка вытяжки в кухонный шкаф

Размеры пространства от столешницы до вытяжки

Давайте узнаем, как правильно интегрировать капюшон в гардероб своими руками. Вставка разделена на фазы:

• снимаем центральную полку, вырезаем геометрически правильную форму, в которой будет крепиться прибор;
• после разборки вскрыть отверстия специальным инструментом для электрического подключения;
• закрепить все элементы мебели: вытяжку и двери;
• если у большого шкафа есть бортик, достаточно использовать лобзик с большим или маленьким зубом;
• после удаления отверстия в нижней полке отшлифовать абразивным кругом зернистостью 1,5–2,5 мм.

Процесс крепления

Вытяжка собирается следующим образом:

• Подбирается место, где будет крепиться вытяжка;
• если требуется фланцевое соединение (круглое, треугольное, прямоугольное, овальное), выбирается угол 90 градусов по диагонали;
• уголки прикручиваются последовательно, все 4 штуки, с помощью наконечника диаметром 0,1-0,4 мм;
• шурупы по дереву прикручиваются по толщине задней стенки шкафа, на котором будет крепиться вытяжка;
• для маскировки шурупов рекомендуется использовать белые краски на водной основе.

Как делается прорезка отверстий для воздуховода

Стоит использовать шкаф с доработанной верхней и нижней полкой. Важно уметь вырезать отверстие для воздуховода.

Вырезание отверстия выполняется так:

• используйте маркер, чтобы отметить прямоугольник или круг. Форма отверстия зависит от типа используемого воздуховода;
• если требуется прямоугольное отверстие, необходимо просверлить отверстия в каждом из углов;
• если используется воздуховод круглого сечения, достаточно будет проделать отверстие диаметром 10 мм. В него легко вставить пилу;
• затем с помощью специального лобзика просверливаются отверстия под воздуховод;
• после этого торец ДСП в месте среза необходимо обработать специальным клеем на полимерной основе. Обеспечит защиту от проникновения влаги;
• затем отмечаются места крепления встроенной вытяжки. Для этого снимается полочка с отверстием, прикладывается к изделию, а проколы выполняются шилом;
• когда все сделано, изделие полностью устанавливается в шкаф.

Установка всех элементов

важно все сделать точно, поэтому при установке вытяжки с воздуховодом следует учитывать следующие важные рекомендации:

• сначала к полке прикручиваются все 4 уголка;
• снимите шкаф, поставьте его на землю задней стенкой и установите на место полку;
• шилом проделываются проколы для размещения саморезов на боковой стенке;
• уголки закрепляются с нулевым смещением полки;
• в конце устанавливается вытяжка. Крепится саморезами.

Как сделать шкаф для вытяжки? Инструкцию по установке встроенной конструкции читайте в статье

Этапы проведения работ

Монтажные работы начинаются с распаковки комплекта вытяжки и подготовки монтажной поверхности

После того, как вы приобрели вытяжку и подготовили необходимые инструменты, самое время приступить к установке. Шаги установки следующие:

• Подготовительные работы: разборка шкафа и разборка для последующих этапов;
• Вырежьте монтажные отверстия для установки воздушного фильтра;
• Монтаж агрегата и подключение к гофре воздуховода и электросети.

Рассмотрим перечисленные пункты подробнее.

• Если полка находится на углах, нужно вручную приподнять ее и потянуть на себя;
• Если полка крепится по бокам шурупами, по два с каждой стороны, необходимо открутить шурупы и потянуть полку на себя.

Если готового шаблона нет, придется снимать и переносить размеры вручную. Для этого измеряется расстояние между крепежными винтами и наносится соответствующая разметка на снятую нижнюю стенку шкафа.

DAS4720НЕРЖАВЕЮЩАЯ СТАЛЬ Miele DAS 4720 — Встраиваемый вентиляционный колпак для установки в узких верхних шкафах с управлением EasySwitch

Close

Miele DAS 4720 — Встраиваемый вентиляционный колпак для установки в узких верхних шкафах с элементами управления EasySwitch 9 0008 Модель# DAS4720STEINLESSSTEEL

Этого продукта нет в наличии, но его можно заказать на заводе

Свяжитесь с нами для получения лучшей цены

Аналогичные товары в наличии

Краткое описание

Модель:

Вентиляционные колпаки

Тип кожуха:

ТРАНСФОРМИРУЕМАЯ ВЫТЯЖКА

Особенности

Con@ctivity

Инновационное удобство: вытяжка автоматически реагирует на настройки варочной панели.

Задержка выключения

Воздух в помещении без запаха: «после приготовления можно настроить вентилятор на автоматическое отключение через 5 или 15 минут».

Индикатор насыщения фильтра

Простая замена фильтра: красный свет сигнализирует о насыщении жироулавливающего и/или угольного фильтра.

Изготовлено вручную в Германии

Ноу-хау и мастерство: Наш опыт вложен в каждую вытяжку, от разработки до готового продукта.

Защитное отключение

Разумно, даже в случае ошибок управления: Вытяжной колпак автоматически отключается через 10 часов.

Активный фильтр AirClean

Эффективное поглощение запахов: Одноразовый фильтр с активированным углем необходимо регулярно заменять.

Жироулавливающие фильтры из нержавеющей стали (10-слойные)

Великолепно выглядит и хорошо выполняет свою работу: Эффективная фильтрация жира и легкая очистка внутри посудомоечной машины.

Miele CleanCover

Уникальная простая очистка Miele: герметичная гладкая поверхность предотвращает контакт с электрическими компонентами/двигателем.

Технические характеристики

Встроенный вентиляционный колпак	•
Режим рециркуляции	Кабриолет
Комплект для переоборудования рециркуляции (заказывается отдельно)	ДУУ 151
Цвет	Нержавеющая сталь
Miele@home	•
Автоматическая функция Con@ctivity 3.0 (WiFi)	•
Электронное управление	•
Сенсорное управление на стекле	•
Программируемое интенсивное отключение	•
Задержка выключения на 5 или 15 минут
Индикатор загрязнения жироулавливающего фильтра	•
Программируемый индикатор загрязнения жироулавливающего фильтра	•
Программируемый индикатор насыщения угольного фильтра	•
	•
Количество жироулавливающих фильтров из нержавеющей стали, которые можно мыть в посудомоечной машине	1
Светодиодное освещение ClearView	•
Количество x Ш	1 x 3 Вт
Сила света в люксах	330 лк
Цветовая температура в K	3500 Кельвин
Функция диммера	•
Воздуходувка двойного действия	•
Двигатель переменного тока	•
Расход воздуха	Значения по запросу
Защитное отключение	•
Ширина купола в дюймах (мм)	29 7/8 (758)
Высота навеса в дюймах (мм)	1 1/2 (36)
Глубина навеса капота в дюймах (мм)	10 3/4 (273)
Минимальное расстояние над электрическими варочными панелями в дюймах (мм)	24 1/8 (610)
Минимальная высота над газовой варочной панелью (макс. общая мощность 12,6 кВт, горелка 4,5 кВт) в мм	26 (660)
Вес нетто в фунтах. (кг)	36 (16,0)
Длина электрического провода в футах (м)	2 (0,8)
Установлена ​​стандартная заглушка	•
Суммарная присоединенная мощность в кВт	0,35
Напряжение в В	120
Номинал предохранителя в A	15
Частота в Гц	60
Количество фаз	1
Вентиляционное соединение сверху	•

Документы

Инструкция по эксплуатации и установке в формате PDF	Щелкните здесь для загрузки
План монтажа PDF	Щелкните здесь для загрузки
План монтажа PDF	Щелкните здесь для загрузки
Гарантийные условия PDF	Щелкните здесь для загрузки

Отзывы

Введите свой отзыв:

Поля, отмеченные звездочкой (

* ), обязательны для заполнения.

Общий рейтинг

Без рейтинга Оценить 1 звезду Оценить 2 звезды Оценить 3 звезды Оценить 4 звезды Оценить 5 звезд

Особенности

Без рейтинга Оценить 1 звезду Оценить 2 звезды Оценить 3 звезды Оценить 4 звезды Оценить 5 звезд

Дизайн

Без рейтинга Оценить 1 звезду Оценить 2 звезды Оценить 3 звезды Оценить 4 звезды Оценить 5 звезд

Значение

Без рейтинга Оценить 1 звезду Оценить 2 звезды Оценить 3 звезды Оценить 4 звезды Оценить 5 звезд

Легенда рейтинга: 5 звезд = отлично, 4 звезды = хорошо, 3 звезды = средне, 2 звезды = удовлетворительно, 1 звезда = плохо 003

Отзыв должен быть не менее 50 символов

Плюсы

Минусы

Местоположение

Пример: Ваш город, штат

Имя *

Электронная почта * 90 434

Мы будем использовать этот адрес электронной почты, чтобы связаться с вами, если у нас есть вопросы относительно вашего отзыва. Это не будет обнародовано.

Как долго вы используете этот продукт?

Select0 — 6 месяцев6 месяцев — 1 год Более 1 года

Опишите частоту использования

SelectКаждый деньКаждую неделюКаждый месяц

ТОЛЬКО ДЛЯ ЖИТЕЛЕЙ КАЛИФОРНИИ – ПРЕДУПРЕЖДЕНИЕ: Рак и вред для репродуктивной системы – www.P65Warnings.ca.gov

• Сообщение об ошибке со значком закрытия, но НЕ НАЖИМАТЬ, чтобы закрыть

Возникла проблема с отправкой формы.

Исправьте следующие ошибки и повторите попытку.

• Форма запроса продукта

Форма запроса продукта

Поля, отмеченные звездочкой ( * ), обязательны для заполнения.

Имя: *

Электронная почта: *

Почтовый индекс: *

Вопрос: *

Дополнительная информация

Телефон:

Мобильный:

Пожалуйста, игнорируйте это поле

Пожалуйста, игнорируйте это поле

Капча
• Сообщение об успешном завершении со значком закрытия и щелчком мыши, чтобы закрыть
• Выдвижная тележка

Добавлено в корзину

Введите почтовый индекс * Для вариантов доставки

Основы установки вытяжки | Центр бытовой техники Downeast

Основы установки вытяжной вытяжки

Вытяжка — одно из самых важных устройств на вашей кухне: это большое вентиляционное отверстие, которое обеспечивает циркуляцию свежего воздуха в помещении и препятствует проникновению дыма, тепла и запахов. на вашем пути, пока вы готовите. Качественная вытяжка является обязательным условием для любого энтузиаста кулинарии, но если в вашем доме нет встроенной вытяжки или если ваша старая изношена, установка новой вытяжки может показаться сложной задачей. .

Однако для установки вытяжки на кухне требуется всего несколько простых инструментов и некоторые ноу-хау. Они бывают разных размеров, мощностей и конфигураций, поэтому вам необходимо ознакомиться с руководством производителя для получения точных инструкций, но эти основные рекомендации помогут вам подготовить кухню к готовке.

Основы установки

1. Выберите подходящую вытяжку. Ваш выбор будет зависеть от того, как много вы готовите и как оборудована ваша кухня. Если у вас есть свободное пространство над плитой, вы можете использовать более сложные дымоходные, островные или настенные вытяжки, но если ваша плита находится прямо под шкафами, вам придется выбрать вытяжку под шкафом. Вытяжки под шкафом, как правило, проще в установке, так как многие из них не требуют воздуховода, ведущего наружу дома, но имейте в виду, что модели, которые рециркулируют воздух, а не вентилируют его, могут быть не такими эффективными.

2. Соблюдайте меры предосторожности. Отключите питание на кухне и заприте панель управления, чтобы никто не включил электричество, пока вы не закончите. Во время работы обязательно надевайте защитные очки, перчатки и маску.

3. Проверьте вентиляцию. Если вы хотите установить вентилируемую вытяжку, убедитесь, что у вас есть подходящий воздуховод и соответствующая вытяжка. Вытяжки под шкафами обычно имеют воздуховоды, которые либо проходят через верхние шкафы, либо возвращаются через стену за ними. Если вы устанавливаете новую вентиляцию для вытяжки, убедитесь, что она не заканчивается на чердаке или у стены. Все вентиляционные отверстия должны выходить за пределы дома, чтобы избежать накопления тепла и потенциальной опасности возгорания.

4. Снимите старый капот, если он у вас есть. После отключения питания откройте панель, закрывающую электропроводку на старой вытяжке, и отсоедините все провода. Если у вас есть вытяжка под шкафом, ослабьте винты, которыми она крепится к шкафу наверху, но не выкручивайте их полностью. Вы должны быть в состоянии сдвинуть капот с винтов. Отложив старую вытяжку в сторону, выкрутите винты из корпуса.

5. Убедитесь, что новый кожух подходит правильно. В зависимости от типа вытяжки и плиты новая вытяжка должна располагаться на высоте от 20 до 30 дюймов над поверхностью плиты. Над электрическими плитами вытяжки могут висеть немного ниже, чем над газовыми. Для достижения оптимальных результатов убедитесь, что вытяжка покрывает всю зону приготовления пищи, по возможности выступая со всех сторон на 3 дюйма.

6. Подсоедините новую вытяжку. Удерживая новый колпак на месте, протяните провода от стены через маленькое отверстие в задней части колпака.
