Устройство клапан обратный: Обратный клапан: устройство и назначение

Обратный клапан: устройство и назначение

Обратный клапан – незаменимое устройство в любой системе водоснабжения, канализации и отопления. Несмотря на широкую сферу использования, обратный клапан имеет основную задачу – он открывается при достижении определенного давления и автоматически закрывается при снижении давления ниже установленной нормы.

В этой статье поговорим о конструкции, использовании и разновидностях обратных клапанов.



Обратный клапан: конструкция

Обратный клапан независимо от сферы применения имеет несколько основных элементов:

• Корпус;
• Золотник – подвижный исполнительный элемент;
• Прокладки из силикона или резины;
• Пружины из нержавеющей стали с большим коэффициентом упругости.



Конструкция клапана может меняться в зависимости от сферы применения. Как правило, корпус обратного клапана выполнен из прочной латуни. Материал отличается устойчивостью к коррозии и воздействию химических реагентов, которые часто содержатся в воде. Отдельные модели клапанов покрыты сверху хромированным или никелевым покрытием. Элементы золотника производят из латуни или ударопрочного пластика.



Принцип работы обратного клапана

Функционирование клапана достаточно просто.

В стандартном положении обратный клапан закрыт. Напряжение пружины перекрывает конструкцию. Если давление воды на входе повышается, она создает напряжение на механизм клапана сильнее, чем может выдержать пружина. Это приводит к открытию клапана и прохождению потока через устройство. Как только давление воды на входе снизилось, клапан автоматически закрывается, перекрывая поток воды.



Разновидности обратных клапанов

Клапаны выпускают различных видов в зависимости от запирающего элемента:

• Подъёмный. Заслонка клапана передвигается вверх-вниз.
  Затвор открывается при повышении напора. Когда давление снижается или меняется направление движения потоков, клапан закрывается под воздействием пружины.
• Поворотный. Имеет вид длиной створки, которая открывается под напором жидкости и закрывается от силы пружины при снижении давления потока жидкости.
• Шаровой. Поток жидкости перекрывает шар, который прижимается к седлу клапана пружиной. Поток воды отжимает шар, открывая проход для воды.



Относительно материала изготовления обратные клапаны бывают:

• Из латуни. Надежные и прочные.
• Из чугуна. Используются в магистральных трубопроводах.
• Нержавеющие. Надежные устройства, но самые дорогие. Их устанавливают в наиболее ответственных участках магистрали.



Относительно метода фиксации обратные клапаны выпускают:

• Муфтовые. Клапан подсоединяют между трубами посредством двух резьбовых муфт. Такой вариант – самый распространенный в бытовых магистралях.
• Фланцевые. Подсоединяют посредством фланцевых соединений. Используют относительно труб из чугуна значительного диаметра.
• Межфланцевые. Устанавливают на магистральных трубопроводах.



Место монтажа обратного клапана

Существует множество участков в системах водоснабжения и отопления, где рациональна установка обратного клапана:

• Вход трубопровода ГВС в квартиру;
• Участок трубы после счётчика, что убережёт прибор от гидравлических ударов;
• Перед насосной станцией, чтобы предотвратить утечки воды из трубопровода после выключения напряжения;
• В месте подсоединения газового водонагревателя, что предотвратит выход горячей воды в холодный трубопровод;
• В участке подключения стиральной и посудомоечной машины для защиты от протечек.



Как выбрать обратный клапан

Чтобы подобрать обратный клапан, который будет эффективно справляться со своими задачами, необходимо учитывать все критерии:

• Назначение. Клапан нужно подбирать относительно магистрали, где он будет установлен.
• Способ подключения. Чтобы исключить нагромождение лишних переходников, необходимо подбирать клапан одновременно с проектированием разъёмов. К примеру, в бытовых системах чаще всего применяют муфтовые соединения.
• Габариты. Клапан должен отвечать диаметру трубопровода.
• Материал. Клапан, который контактирует с горячими жидкостями, должен быть изготовлен из латуни или нержавейки.

виды, устройство двухстворчатого, поворотного и пружинного варианта, какой выбрать

Защитная трубопроводная арматура в нашей жизни встречается повсеместно. В любом доме, на любом заводе, бензоколонке, нефтяной скважине, ферме, котельной и даже на вводе воды в квартиру – везде применяются обратные клапаны, служащие для защиты системы и оборудования от обратного тока воды, газа, топлива и многих других текучих сред.

Приветствуем нашего читателя и предлагаем его вниманию статью о разновидности защитной арматуры для трубопроводов.

Клапан обратный межфланцевый – компактный и эффективный затвор, защищающий сети и оборудование.

Что это такое и для чего он нужен

Обратный клапан – защитная трубопроводная арматура, пропускающая поток среды в одном направлении и блокирующая движение среды в противоположном направлении. Он является арматурой прямого действия, срабатывает автоматически при возвратном движении рабочей среды.

По конструкции обратные клапаны подразделяются:

• на шаровые или приемные;
• обратные затворы;
• межфланцевые;
• комбинированные (совмещенные с запорной арматурой).

Межфланцевые изделия характеризуются компактными размерами и способом установки – во фланцевых разрывах трубопроводов.

Назначение и сферы применения

С помощью обратной арматуры защищают системы трубопроводов, оборудование, насосы, отопительные котлы, автоматику от гидравлических ударов; при нарушении герметичности или разрушении части системы они уменьшают утечку.

В технологических схемах обратные клапаны используются:

• в замкнутых системах для подпитки;
• после установки счетчиков и другой контрольно-измерительной аппаратуры;
• в системах с несколькими насосами;
• в системах отопления на перемычке между подающим и обратном трубопроводами;
• во всевозможных подающих трубопроводах, где требуется движение среды в одном направлении;
• в системах вентиляции;
• в фильтрующих системах, очистных сооружениях – для обеспечения движения жидкости через фильтр или только в одном направлении;
• в быту — в скважинах совместно с глубинным погружным насосом, в быстроразъемных муфтах поливных систем, в термостатической арматуре систем отопления в частных домах.

Сферы применения защитной арматуры – во всех областях промышленности, добывающей промышленности, в быту, сельском хозяйстве, транспорте, газотранспортной системе.

Обратные клапаны используются в системах и с жидкими, и с газообразными средами.

Управление и технические характеристики

Тип подключения

Межфланцевые обратные клапаны могут устанавливаться в трубопровод и в вертикальном, и в горизонтальном положении.

Конструктивной особенностью подключения таких клапанов является то, что у них нет фланцев для установки в трубопровод – они зажимаются между фланцами трубопровода.

Устройство

Межфланцевые конструкции характеризуются  отсутствием фланцев. В корпусе у них находится рабочий орган – диск, створки, которые  при изменении тока среды на обратный перекрывают проход и не допускают обратного тока газов и жидкостей.

Принцип действия

Принцип действия обратной арматуры основан на том, что при отсутствии потока среды рабочий орган (диск, золотник, шарик) под действием собственного веса и дополнительных устройств перемещается в положение «закрыто» (садится в седло корпуса).

При возникновении потока затвор под его давлением перемещается в положение «открыто» и открывает проход через седло. Если поток жидкости или газа меняет положение на противоположное, он останавливается, затвор перемещается в закрытое положение, затем давление жидкости или газа  дополнительно прижимает золотник, шарик или диск – проход надежно перекрыт.

Обратный клапан срабатывает под действием перемещаемой среды автоматически, без дополнительного управления и регулирования.

Виды и конструкции

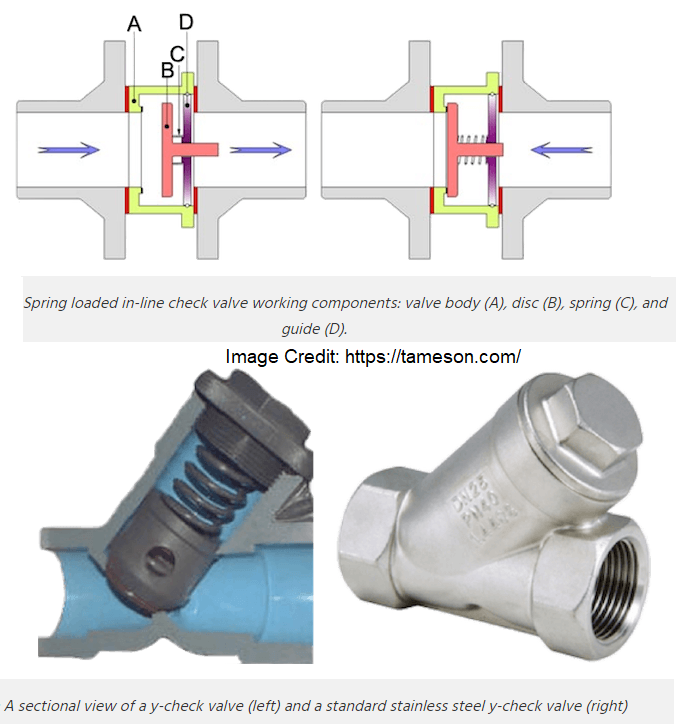

Конструктивно межфланцевые обратные клапаны бывают двухстворчатые и пружинные дисковые.

Пружинные дисковые модели (их иногда называют одностворчатыми) имеют затвор в виде плоского диска, который в закрытом положении прижимается к седлу корпуса пружиной.

Тонкий диск занимает в корпусе немного места, что очень значительно уменьшает вес и строительную длину механизма. Использование пружины и малый вес диска дает возможность устанавливать арматуру и в вертикальном, и в горизонтальном положении.

Такие модели устанавливаются на трубопроводы с рабочим диаметром 15-200 мм.

Двухстворчатые модели надежнее дисковых и применяются в более сложных и крупных системах с рабочими диаметрами от 50 до 700 мм.

В двухстворчатом обратном клапане  затворные элементы представляют собой две створки (сегменты или лепестки), закрепленные на оси. Ось проходит по центру прохода, на ней крепятся и пружины.

В больших гидравлических или пневматических системах  нередко возникают опасные гидравлические удары (при аварийных ситуациях, отключении насосов и т.д.). В таких случаях применяют клапаны с амортизаторами, демпфирующие резкие скачки давления в гидросистеме.

Обратные клапаны по материалу, из которого они  изготовлены, бывают:

• из конструкционной легированной стали;
• из нержавеющей стали;
• из латуни и бронзы;
• из чугуна;
• из титана;
• из алюминия;
• из бронзы;
• комбинированные.

В маркировке на втором месте стоят буквы, которые обозначают материал.

Отличия фланцевого клапана от межфланцевого

Фланцевые модели отличаются от межфланцевых:

• наличием фланцев;
• строительной длиной – у фланцевых моделей она может быть в 6-8 раз больше, чем у межфланцевых;
• масса фланцевых моделей может быть больше в 5 раз;
• по методу монтажа: фланцевые монтируются в трубопровод при помощи фланцев;
• межфланцевые зажимаются между фланцами трубопровода.

Преимущества и недостатки

Преимущества:

• малые габариты, в том числе строительная длина;
• малый вес;
• доступная цена;
• возможность установки и на вертикальных, и на горизонтальных участках трубопровода;
• простая конструкция;
• надежность;
• не требует техобслуживания;
• хорошая ремонтопригодность.

Существенным недостатком межфланцевых изделий является значительная потеря давления на клапане (т.к. в проходе находится рабочий орган – створки с осью, диск). При монтаже в крупные гидросистемы необходимо учитывать потерю давления в расчетах параметров системы. Дисковые модели сильнее тормозят ток среды, чем створчатые. Дисковые модели плохо работают в условиях, когда в жидкости имеются примеси, например, песок.

Следует иметь в виду, что обратные клапаны не заменяют собой обычные запорные вентили и задвижки.

Советы по выбору

Практически в быту мы можем столкнуться с установкой муфтового обратного клапана (муфтового затвора) после водяного счетчика и на вводе системы отопления. Выбор затвора для счетчика практически смысла не имеет – они продаются везде и выпускаются в каждом регионе. технология и конструкция также везде одинаковые. Материал – латунь. Главное, купить в магазине, с чеком, гарантией и осмотреть визуально. Самое главное – чтоб условный диаметр совпадал с диаметром водяного счетчика!

Работы на вводе системы отопления  должны выполняться специалистами коммунальных служб. Но вполне вероятно, что при определенных условиях жильцам дома все-таки придется покупать и выбирать комплектующие для узла ввода. Самое главное – покупка в строительном гипермаркете, с гарантией, нужного условного диаметра. Очень важен выбор материалов: идеальным, но дорогим вариантом является нержавейка или латунь.

Оптимальный по соотношению цена/качество вариант – конструкционная сталь с рабочим органом из нержавейки — также неплохо и долго работает.

Правила монтажа и эксплуатации прибора

Необходимые инструменты и материалы

Для установки обратного клапана за счетчиком воды необходимы: сам клапан, прокладки нужного диаметра (лучше из силикона), два разводных ключа, лента ФУМ.

Схема подключения

Клапан устанавливается сразу за счетчиком.

При установке необходимо проследить, чтобы направление тока воды совпадало со стрелкой на корпусе прибора.

Ход работ

Порядок установки:

• патрубок водомера с накидной гайкой отсоединяют от водомера;
• резьбу трубы внутриквартирной или внутридомовой сети и патрубка водомера тщательно обматывают лентой ФУМ;
• вкручивают патрубок в клапан;
• накручивают клапан на резьбу внутренней сети, стрелка направления тока воды должна быть направлена от счетчика;
• в накидную гайку устанавливают прокладку;
• накручивают гайку на подсоединительный патрубок счетчика;
• пускают воду и испытывают подсоединение, при наличии течи затянуть соединения.

Установку обратного клапана на водяной счетчик  предлагаем посмотреть на видео:

Частые ошибки и проблемы при установке

Практически  ошибка может быть одна: установка не по ходу движения воды. И еще могут быть протечки.

При установке клапана в обратном направлении вода не будет поступать в счетчик и квартиру – придется его выкручивать и монтировать заново. При протечках следует затянуть соединения.

Советы специалистов

При установке узла учета воды, особенно в стальную систему водопровода, может быть неудобно производить монтаж – не будет хватать места для накручивания в последний момент накидной гайки. В таком случае стоит дополнить узел учета еще одной накидной гайкой – «американкой» со стороны клапана (типа «гайка-штуцер»).

Не бойтесь браться за установку обратного клапана на узле учета своими руками. Это вполне доступно для начинающего домашнего мастера.

Заключение

Мы надеемся, что информация из этой статьи пригодится нашему читателю при выполнении ремонта системы водоснабжения дома. Подписывайтесь на нашу рассылку и привлекайте к нам своих друзей, делитесь полезной информацией в соцсетях.

Желаем Вам удачи в решении Ваших ремонтных вопросов!

Превентор обратного потока и обратный клапан

Рис. 1. Превентор обратного потока (слева) и обратный клапан (справа).

Несмотря на схожие функции, устройства предотвращения обратного потока и обратные клапаны существенно различаются по применению. Предохранитель обратного потока необходим для предотвращения попадания загрязненной воды в источники питьевой или коммунальной воды. Обратные клапаны также являются односторонними клапанами, но не могут обеспечить высокий уровень защиты, который обеспечивают превенторы обратного потока. В этой статье рассматриваются основные различия между устройствами предотвращения обратного потока и обратными клапанами, а также описываются различные типы устройств предотвращения обратного потока.

Содержание

• Что такое обратный поток?
• Что такое превентор обратного потока?
• Что такое обратный клапан?
• Превентор обратного потока и обратный клапан
• Типы противотоков
• Часто задаваемые вопросы

• латунные обратные клапаны

• обратные клапаны из нержавеющей стали

• обратные клапаны из ПВХ

Что такое обратный поток?

Обратный поток — это изменение направления потока жидкости из-за обратного давления или обратного перекачивания. Если возникает обратный поток, это может вызвать проблемы для определенных приложений. Например, если загрязненная вода попадает обратно в источник чистой воды.

• Обратное давление: Давление на стороне потребления превышает давление на стороне подачи, в результате чего среда перемещается в сторону подачи.
• Обратный сифон: Давление воды на стороне подачи значительно снижается, что приводит к попаданию загрязненной воды в подачу. Это может произойти из-за обрыва водопровода или сброса из пожарного гидранта.

Что такое превентор обратного потока?

Рисунок 2: Устройство предотвращения обратного потока на водопроводной трубе.

Функция предохранителя обратного потока (рис. 2) состоит в том, чтобы остановить поток воды в противоположном направлении. Единственной целью устройства предотвращения обратного потока является предотвращение попадания загрязненной воды в источник питьевой воды. Предохранители обратного потока устанавливаются в точках перекрестного соединения, например, там, где городская питьевая вода поступает в жилое или коммерческое здание или где водопровод подключается к таким приборам, как стиральная или посудомоечная машина. Ознакомьтесь с местными правилами, чтобы понять, где именно в водопроводной системе необходимы превенторы обратного потока.

Высокая степень защиты

Превенторы обратного потока обеспечивают защиту благодаря многочисленным функциям отказоустойчивости в случае обратного потока. Одним из примеров является узел двойного обратного клапана (DCVA), который имеет два обратных клапана и атмосферный клапан для защиты с резервным клапаном на случай отказа. Вентиляционное отверстие создает воздушный зазор для предотвращения обратного потока из-за противодавления. Если вентиляционное отверстие засоряется, открывается предохранительный клапан, чтобы сбросить давление и предотвратить попадание загрязненной воды обратно в основной источник. Комбинация обратных, вентиляционных и предохранительных клапанов DCVA обеспечивает отказоустойчивую конструкцию для защиты основного водоснабжения. Другие типы устройств предотвращения обратного потока также предлагают множество отказоустойчивых функций.

Что такое обратный клапан?

Рис. 3: Латунный обратный клапан

Как и предохранитель обратного потока, обратный клапан препятствует протеканию среды через него в обратном направлении. Однако обратные клапаны не обеспечивают такой степени защиты, как превенторы обратного потока, и поэтому не подходят для защиты источников питьевой воды. Если посторонний материал попадет в обратный клапан, он может заблокировать его открытие. В этом случае нет отказоустойчивости; обратный клапан будет течь. Кроме того, когда обратные клапаны закрываются слишком быстро, они становятся уязвимыми для гидравлического удара, который может повредить клапан. Несмотря на это, обратные клапаны применимы для многих применений. Прочтите наши статьи о водяных обратных клапанах и гидравлических обратных клапанах, чтобы узнать больше о конкретных областях применения. Чтобы узнать об этих клапанах в целом, прочитайте нашу статью с обзором обратных клапанов.

Превентор обратного потока и обратный клапан

В следующей таблице представлены наиболее важные различия между обратным клапаном и превентором обратного потока.

	Превентор обратного потока	Обратный клапан
Основная функция	Препятствует попаданию загрязненной воды в источники питьевой воды	Препятствует протеканию жидкости через него в обратном направлении
Приложения	Защищает источники питьевой воды	Аквариумы, канализационные системы, водопроводные системы, воздуховоды, дренажные насосы и многое другое
Защита	Многоуровневая защита. Например, два обратных клапана	Один уровень защиты: диск клапана на седле
Место установки	На выходе везде, где питьевая вода попадает в системы, которые могут ее загрязнить (например, бытовые приборы, из городского водопровода в водопроводную систему)	Везде, где обратный поток может повредить часть системы. Например, обратный клапан предотвращает вытекание воды из скважинного насоса, что поддерживает его в рабочем состоянии.
Стоимость	В 2–3 раза дороже обратных клапанов	Дешевле

Типы устройств предотвращения обратного потока

Существуют различные типы устройств предотвращения обратного потока с различными механизмами. Лучший превентор обратного потока для приложения может зависеть от местных правил или особенностей водопроводной системы.

• Воздушный зазор: Воздушный зазор представляет собой большой немеханический превентор обратного потока, требующий относительно большого пространства, но предотвращающий попадание загрязненной воды в систему общественного водоснабжения за счет того, что выпускная труба расположена над приемным сосудом как минимум в два раза больше ее диаметра. .
• Узел двойного обратного клапана (DCVA): Узел двойного обратного клапана (DCVA) представляет собой устройство предотвращения обратного потока, подходящее для применений с низкой и средней степенью опасности, таких как ирригационные или противопожарные спринклерные системы. Он состоит из двух независимых обратных клапанов, которые работают вместе для предотвращения обратного потока.
• Вакуумный выключатель на шланге: Вакуумный выключатель на шланге предназначен для наружных кранов, которые подсоединяются к шлангу. В нем используется один подпружиненный встроенный клапан для предотвращения обратного откачивания из источника непитьевой воды (например, ведра, бассейна или лужи) через конец шланга, закрываясь и открываясь в зависимости от давления воды.
• Устройство зоны пониженного давления (RPZD): RPZD применимы для приложений с высоким уровнем риска. RPZD имеет два независимых подпружиненных обратных клапана, камеру с контролируемым давлением, называемую зоной, и предохранительный клапан перепада давления. Он подходит для защиты питьевой воды и предотвращения опасности для здоровья.
• Прерыватель атмосферного вакуума (AVB): AVB — это латунный превентор обратного потока, который использует нормальное давление воды для удержания тарельчатого клапана, предотвращая обратный сифон, пропуская воздух при падении давления; в основном используется в оросительных системах с подачей хозяйственно-питьевой воды ниже по течению от защищенного источника питьевой воды.
• Напорно-вакуумный прерыватель (PVB): A PVB — это тип устройства предотвращения обратного потока с подпружиненным тарельчатым клапаном, что позволяет использовать его в системах, в которых подача непитьевой воды находится вверх по течению, и имеет контрольные краны с калиброванными манометрами. для правильного функционирования, обычно используется в подземных спринклерных системах.

Часто задаваемые вопросы

Является ли обратный клапан средством предотвращения обратного потока?

Обратные клапаны и устройства предотвращения обратного потока — это два разных устройства. Предохранители обратного потока специально разработаны для предотвращения смешивания загрязненной воды с питьевой или муниципальной водой.

Является ли обратный клапан безопасной заменой устройства предотвращения обратного потока?

Обратный клапан не может считаться безопасной заменой устройства предотвращения обратного потока, особенно при защите питьевой воды.

В чем разница между обратным клапаном и обратным клапаном?

Обратный клапан используется для предотвращения попадания сточных вод обратно в здание. Обратный клапан предотвращает протекание среды через него в обратном направлении. Эти два клапана различаются по своему применению.

В чем разница между обратным клапаном и обратным клапаном?

Обратный клапан предотвращает попадание сточных вод обратно в здание, а обратный клапан предотвращает смешивание загрязненной воды с питьевой водой.

• латунные обратные клапаны

• обратные клапаны из нержавеющей стали

• обратные клапаны из ПВХ

Одинарные или двойные: Обратные клапаны и их применение

Значок календаря

Дата публикации: 23 апреля 2021 г.

Значок секундомера

Время чтения: 4 минуты чтения

От загрязнения воды до опасных ситуаций и крупных поломок — обратный поток в домах — плохая новость. Хорошая новость заключается в том, что есть быстрый и эффективный способ предотвратить это, используя правильные обратные клапаны. В этом блоге мы рассмотрим различные типы, приложения, для которых они могут использоваться, и то, как они помогают.

Обратный поток — плохие новости

Обратный поток может привести к серьезным проблемам, поэтому установщики и домовладельцы должны принять все меры предосторожности. Обратный поток возникает из-за разности давлений между водопроводной сетью и системой водоснабжения дома.

Существует ряд отличий, которые могут вызвать эту разницу давлений — это может быть что угодно, от прорыва трубы до работ в сети – простая физика означает, что вода течет обратно из розетки и попадает в систему водоснабжения дома.

Технически этот процесс называется обратным давлением или сифонированием, и он может повлиять на любой выпуск воды или устройство, включая садовые шланги, стиральные и посудомоечные машины. Это означает, что вода, загрязненная пестицидами, моющими средствами и химическими веществами, может в конечном итоге использоваться для приготовления пищи или питья, что создает серьезные риски для здоровья пользователя.

Итак, как узнать, что это произошло? Что ж, контрольные признаки довольно очевидны, и если ваши клиенты жалуются на воду, которая выглядит, пахнет или имеет странный вкус, то вполне вероятной причиной является обратный поток.

Помимо очевидного риска для здоровья, обратный поток также может привести к серьезным нарушениям. Системы должны быть осушены и тщательно очищены, а в редких случаях вода снова попадает в сеть, и целые районы могут быть заблокированы.

В соответствии с законодательством об обратном потоке

Обратный поток — достаточно серьезная проблема, требующая законодательства. Правила подачи воды (водопроводная арматура) 1999 года для Англии и Уэльса классифицируют воду по пяти категориям жидкостей. Все они, кроме категории 1 (чистая безопасная вода, не подключенная ни к чему другому) требуют установки устройств защиты от противотока.

Категории 4 и 5 (содержащие токсичные вещества, опасные для здоровья человека) являются наиболее серьезными и часто применяются к зданиям общественного пользования и требуют специальной арматуры. Остаются категории 2 и 3, которые являются общими для внутреннего применения. Категория жидкости 2 определяет воду, вкус или внешний вид которой изменились, вероятно, в результате воздействия микроорганизмов или колебаний температуры. Категория жидкости 3 представляет более высокую степень риска, но не настолько, чтобы быть опасной для жизни.

В обеих категориях жидкости 2 и 3 должны быть установлены устройства для защиты от обратного потока. Наиболее распространенной формой устройств являются обратные клапаны, такие как Reliance Valves Floguard от RWC, которые просто обеспечивают поток воды только в одном направлении, предотвращая ее повторное попадание в систему и помогая обеспечивать безопасность домохозяйств.

Знакомство с различными типами обратных клапанов

Существует несколько типов обратных клапанов. Одинарные обратные клапаны типа EA (проверяемый) и типа EB (непроверяемый) используются для защиты от обратного потока в жидкостях категории 2. Точно так же двойные обратные клапаны типа EC (поддающиеся проверке) и ED (неподдающиеся проверке) используются в жидкостях категории 3.

Двойные обратные клапаны, как правило, представляют собой два одинарных обратных клапана, соединенных вместе и обеспечивающих отказоустойчивость в случае отказа одного из обратных клапанов по какой-либо причине. Двойные обратные клапаны также имеют винты с каждой стороны, чтобы отверстие клапана можно было открыть и очистить, так как со временем может накапливаться мусор.

При установке обратного клапана в первую очередь нужно знать, с какой категорией жидкости вы имеете дело, и эту информацию можно найти на веб-сайте правил водопользования. В любом случае, мы бы порекомендовали двойные обратные клапаны для приборов, в которых используется горячая вода, чистящие средства или химические вещества, включая бассейны для тех, кому посчастливилось их иметь!

Где устанавливать обратные клапаны

Правильное предотвращение обратного потока является ключевым, но также важно понимать, где установить любое указанное устройство. Устройство должно быть установлено как можно ближе к точке потенциального риска. Типичным примером может служить смеситель, который «проходит» и пропускает горячую воду обратно в холодную. Это будет определено как риск загрязнения жидкости категории 2. В качестве идеального решения рекомендуется использовать один обратный клапан. Клапан должен быть установлен на холодоснабжение как можно ближе к крану.

Установка устройства как можно ближе к зоне риска также важна при размещении устройства в средах с жидкими средами категории 3. Примером является подключение к невентилируемому водонагревателю. Из-за возможности попадания загрязненной воды из цилиндра обратно в подачу холодного хладагента по мере его нагревания важно, чтобы было установлено устройство типа жидкости категории 3 — обычно двойной обратный клапан на подающей трубе — опять же как можно ближе к потенциалу. место риска, насколько это возможно.

Мы здесь, чтобы помочь вам сделать это правильно

Предотвращение обратного подтока является фундаментальным требованием каждого специалиста по установке сантехники и систем отопления. Как всегда, лучше всего предотвратить это в первую очередь, и семейство брендов RWC разработало ряд одинарных и двойных обратных клапанов для решения этой проблемы, доступных для наших линеек JG Speedfit, Reliance Valves и SharkBite.
