принцип автоматизации и расположения оборудования

В отсутствии централизованного отопления, ответственность за обогрев жилья берут на себя котлы. Для размещения такого оборудования необходимо подготовить отдельное помещение, соблюдая требования и нормы безопасности.

Согласитесь, на первый взгляд задача выглядит сложной. Однако это не так. Зная основы расчетов, правила и принципы проектирования, получится самостоятельно спланировать помещение. Типовая схема котельной частного дома разрабатывается с учетом конкретного вида котла и перечнем дополнительного оборудования отопительной системы.

Мы поможем разобраться в вопросе, опишем особенности разных котельных, обозначим требования и правила их обустройства. Тематические видео-ролики наглядно демонстрируют примеры организации помещений для установки и обвязки котлов.

Виды котельных для частного сектора

Требования к котельным изложены в СНиП с номенклатурным обозначением II-35-76.

В зависимости от места, где находится помещение с установленным в нем отопительным оборудованием, котельные можно отнести к одному из следующих типов:

  • встроенные;
  • отдельно стоящие;
  • пристроенные.

Размеры помещения, выделенного под котельную, выбирают исходя из вида топлива, типа конструкции котла.

Когда обустройство специального помещения для котельной затруднительно, есть еще один вариант — мини-котельная.

Она помещена в собранный по принципу металлоконструкций контейнер, расположить который можно во дворе дома. Останется только подключить мини-котельную к коммуникациям.

Галерея изображенийФото из Для устройства автономного теплоснабжения производственных зданий допускается устройство встроенных, отдельно стоящих (иначе крышных) и пристроенных помещений под котельные. Обустройство встроенной котельной в многоэтажках запрещено В организации независимого отопления частных домов допускается сооружение пристроенных и крышных видов котельных Как пристроенную, так и крышную котельную нельзя располагать со стороны входных групп и стены с оконными проемами Кроме помещения самой котельной и расположения в ней оборудования необходимо создать проект системы дымоотвода.

Он разрабатывается в индивидуальном порядке на основании конкретных аэродинамических данных Выбор котельной по типу размещенияОтдельно стоящая котельнаяМесто расположения частной котельнойСистема отведения продуктов сгорания

Не очень большая популярность таких модулей объясняется их довольно высокой стоимостью. Если имеется перспектива отвести место под котельную в подвале, можно купить оборудование по отдельности. Тогда система отопления обойдется гораздо дешевле.

Мини-котельная во дворе рядом с особняком избавляет от проектных работ, возведения и обустройства отдельного помещения, устройства вентиляции. В контейнере уже есть все, что нужно для эффективного функционирования отопительной системы

Проектирование домашней котельной

На отопление дома уходит значительная часть семейного бюджета. Поэтому на стадии проектирования системы следует стремиться к ее максимальной оптимизации путем выполнения точного расчета схемы котельной для загородного жилья.

Потребуется просчет всех вариантов расположения оборудования, включая котел, расширительный бак, радиаторы, а также учет особенностей разводки и циркуляции.

Проектируя котельную, необходимо исходить из требований нормативных документов. В помещении, где установлен котел, часто монтируют дополнительный подогрев, поскольку выделяемого самим агрегатом тепла бывает недостаточно (+)

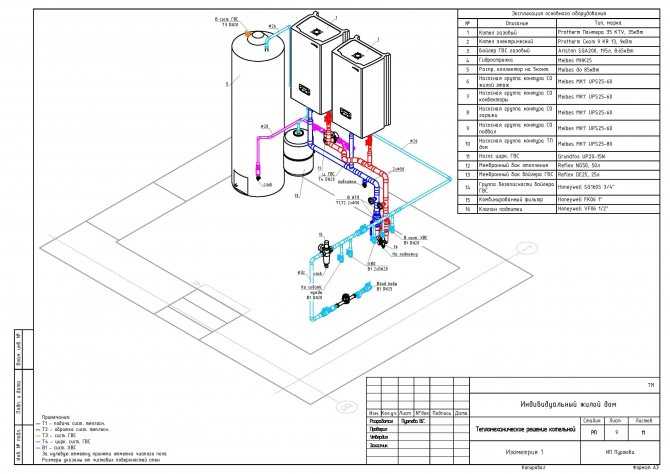

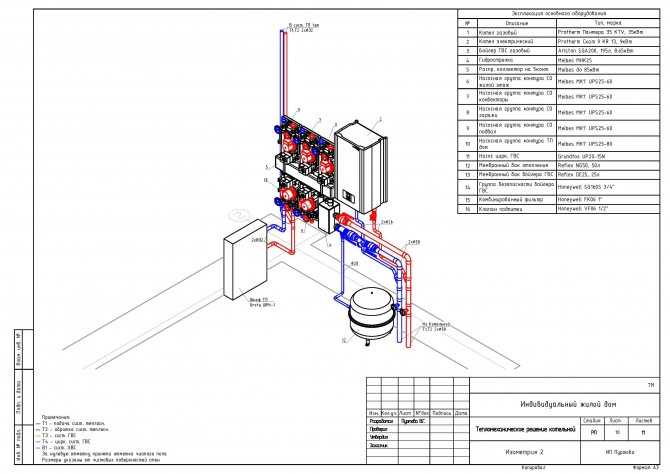

В грамотно составленной принципиальной схеме котельной должны быть отражены все элементы и соединяющий их трубопровод.

Стандартный чертеж включает: котлы, насосы — подпиточные, сетевые, циркуляционные, рециркуляционные, баки — конденсационные и аккумуляторные, теплообменники, вентиляторы, устройства подачи и сжигания топлива, пульты управления, тепловые щиты, деаэратор воды.

Возможные варианты схем

При составлении типовой схемы котельной можно взять за основу один из двух вариантов тепловых сетей:

  • открытый
  • закрытый.

Монтаж открытой схемы менее затратный, но обходится дороже в процессе эксплуатации. Второй вариант более сложный на начальном этапе, зато утечка теплоносителя практически сведена к нулю, поскольку система герметична. Такую схему используют в большинстве частных домов.

В состав закрытой системы входит котел, обеспечивающий горячим теплоносителем как систему отопления, так и водонагревательный контур, замкнутый трубопровод горячего водоснабжения.

Циркуляция теплоносителя осуществляется здесь принудительно посредством насоса. Это позволяет при монтаже труб, не особенно заботясь об уклонах, прокладывать их как более удобно.

Галерея изображенийФото из Схемы открытого отопления устраивают с естественным движением теплоносителя. Для стимуляции его перемещения к приборам котлы нередко размещают в цокольном этаже Расширительные бачки открытых отопительных контуров располагают в наивысшей точке системы. Чаще всего устанавливают на нежилом чердаке, который следует утеплить В устройстве закрытой системы место расположения котельной относительно приборов отопления непринципиально, ведь движение теплоносителя стимулируется насосами В закрытом отопительном контуре используется экспанзомат — замкнутый расширительный бачок, устанавливаемый преимущественно перед теплогенератором Расположение оборудования в цокольном этажеОткрытый расширительный бачокОрганизация котельной для закрытой системыРасширительный бачок закрытой схемы отопления

Требования к помещению котельной

Существует 2 вида требований, выдвигаемых к котельной в частном доме — общие и конкретные в зависимости от категории применяемого топлива.

К требованиям первого вида относятся:

  • В одном помещение допускается установка максимум 2 котлов, какой бы ни была его площадь.
  • При строительстве и отделке котельной недопустимо использование материалов, не соответствующих требованиям пожарной безопасности. Для возведения стен необходимо использовать кирпич или бетонные блоки, а в виде отделки — штукатурка или плитка. На полу должно быть бетонное или металлическое покрытие.
  • Вентиляция и дымоход должны соответствовать установленному оборудованию. Особые требования предъявляют к вентиляции в случае использования оборудования, работающего на газе. В любом случае воздух в помещении должен циркулировать и обновляться не менее 3 раз в течение 60 мин.
  • Обязательное условие — наличие окна и двери, открывающейся наружу. Возможно наличие второй двери, ведущей в подсобное помещение, но выполнить ее нужно в соответствии с условиями противопожарной безопасности.
  • Площадь помещения котельной следует рассчитать исходя из характеристик оснастки, которую планируется установить и с учетом дополнительных квадратных метров для удобного обслуживания.

    Существует еще ряд дополнительных требований к помещению и оборудованию котельных, зависящих от принятого решения относительно вида топлива.

    Галерея изображенийФото из Основной агрегат системы, котел, и оборудование, предназначенное для работы, а также контроля контуров отопления необходимо располагать в котельной так, чтобы был обеспечен доступ как к теплогенератору, так и прочим компонентам для обслуживания Замкнутые помещения должны быть обеспечены вентиляционными отверстиями. Если воздух подается снаружи дома, сечение вентиляционных отверстий рассчитывается как произведение 600 мм² на каждый кВт котлоагрегата Строительные конструкции в котельной должны быть отделаны невозгораемыми материалами. В возведенных из древесины постройках стены штукатурят, защищают асбестом и жестью Под установку напольных твердотопливных, жидкотопливных и газовых котлов основание необходимо укрепить. В идеале нужно соорудить собственный, отдельный от основного фундамент В одной котельной не допускается устанавливать более двух теплогенераторов, независимо от того, настенного или напольного они типа При использовании жидкого или твердого типа топлива необходимо заранее продумать и предусмотреть место для складирования дров/торфа/угля или резервуары для солярки, а также пути подъезда машин для пополнения запасов Помещение под котельную должно быть оборудовано отверстием для подключения дымоотвода к наружной части дымовой трубы или устроенным в стене каналом При проектировании обвязки котла необходимо продумать наиболее рациональный вариант слива воды из системы по завершению сезона или на случай долгого отсутствия владельцев Правила расположения котла в помещении котельнойОбеспечение вентяляционных отверстийСпецифика отделки поверхностей в котельнойОснование для установки теплогенератораМаксимум два агрегата в котельнойПроектирование схемы хранения топливаПроектирование системы дымоудаленияВозможность слива воды из контура

    Оборудование для обустройства котельной

    Независимо от выбранного вида топлива технологическая схема любой котельной включает приблизительно одни и те же обязательные элементы.

    Главное место в котельной занимает котел. Здесь теплоноситель нагревается, а затем по трубопроводам поступает в радиаторы.

    Если дом имеет большую площадь, то необходима установка коллектора. Элемент распределяет теплоноситель между отопительными приборами, объединенными в отдельные группы. На коллектор устанавливается гидрострелка, представляющая собой полую трубу с выходящими из нее патрубками.

    На каждый контур монтируют циркуляционные насосы. Входит в состав коллектора и группа безопасности, включающая ряд датчиков, манометры, термометры.

    Система отопления с гидравлическим распределителем. При наличии в схеме гидрострелки температура теплоносителя при запуске оборудования повышается быстрее. Она стабилизирует давление, температуру, защищает от гидроударов

    Расширительный бак также неотъемлемый элемент схемы. Не обойтись в частном доме и без водонагревателя, обеспечивающего его жильцов горячей водой. Современную котельную обязательно снабжают автоматикой, контролирующей все параметры системы.

    В любой схеме есть трубопровод для подачи теплоносителя, запорная арматура, позволяющая выполнять регулировку и настройку системы отопления.

    В отопительной системе обязательно есть две взаимосвязанные системы:

    • дымоудаления — отвод дымовых газов;
    • вентиляция — обеспечивает качественное сгорание топлива за счет притока воздуха.

    Обе системы не менее важны, чем котельное оборудование.

    Что такое «умный котел»

    Чтобы реализовать схему автоматизации частной котельной, нужно вложить дополнительные средства. Совсем недорого обойдется простой термостатический вентиль, а программируемые системы во много раз дороже.

    Постоянная работа обычного котла в одном режиме влечет за собой большой расход электроэнергии и денежных средств. Поэтому затраты на приобретение блока автоматики быстро окупаются в процессе эксплуатации.

    Автоматика в частной котельной является гарантией функционирования отопительной системы с максимальной эффективностью, что позволяет обеспечить проживающим в доме комфортные условия

    Установив автоматику, хозяин дома может отрегулировать отопительный процесс в соответствии со своими потребностями. Благодаря этому счета за потребленные энергоресурсы сократятся в 2 раза.

    Управление котлом в автоматическом режиме дает возможность:

  • Отключить котел в случае возникновения нестандартной ситуации. Осуществить автоматический пуск или остановку котла в действующем режиме. В зависимости от наружной температуры устанавливать температуру нагрева.
  • Управлять ветвями отопления или водонагрева котла, имеющего 1 камеру сгорания.
  • Регулировать температуру воды или другого теплоносителя.
  • Вносить коррективы в работу насосов циркуляции или рециркуляции, если отопление отопления в доме устроено по закрытой схеме. В этом случае без автоматики функционирование системы невозможно.
  • Важнейшим элементом системы отопления является термостат. Его функция заключается в регулировании температуры как в отдельной комнате, так и в доме полностью.

    Существует много видов термостатов — от простых механических до погодозависимых. Последний — самый технологичный, выгодный, но и очень дорогой.

    Система управления отоплением состоит из температурного контроллера (1), датчика температуры наружного воздуха (2), исполнительного элемента (3), датчика температуры теплоносителя (4), дисплея для подключения к системе управления, находящейся извне (5), циркуляционный насос (6), подача теплоносителя (7), контуров потребителей (8) (+)

    Цена автоматики зависит от типа используемого котла, от наличия теплого пола, солнечных коллекторов и т.д. Чтобы не потратить лишних средств, следует проанализировать особенности всех схем, рассчитать стоимость. Сделать это самостоятельно довольно сложно, но всегда можно обратиться с этой проблемой к специалистам.

    Газовая котельная для вашего дома

    Газ — вещество взрывоопасное, поэтому требования к газовым котельным очень строгие. Если для отопления дома достаточно котла мощностью до 30 кВт, то надобности в отдельном помещении для котельной нет.

    Котел можно разместить на хорошо вентилируемой кухне на стене из негорючих материалов при условии, что объем помещения — минимум 15 м ᶾ, высота от пола до потолка от 2,5 м, площадь пола — от 6 м².

    Если в помещении кухни нет стен из негорючих материалов, то котел устанавливают на оштукатуренную и изолированную специальным экраном поверхность

    Все требования к газовым котельным связаны с предотвращением последствий возможных утечек газа. С этой целью площадь окна в помещении, где установлено газовое оборудование, начинается от 0,5 м², а ширина двери от 0,8 м.

    Дымоход такой котельной должен возвышаться над коньком крыши минимум на 500 см и иметь дополнительный канал для чистки. На дымоходе и вентиляции необходимо устанавливать сборники конденсата.

    Когда газ поступает к котлу, происходит включение электронного или пьезорозжига. Возникает искра и от нее зажигается запальник, а от него и основная горелка, нагревающая теплоноситель до заданной температуры. Далее, автоматика отключает горелку

    Если мощность газового котла превышает 30 кВт, то для него необходимо отдельное здание.

    Требования к отдельно стоящему помещению котельной изложены в строительных нормах:

    • фундамент здания котельной должен быть обособленным от фундамента дома;
    • в бетонном растворе, используемом при возведении здания, должен присутствовать определенный процент песка;
    • под котел устраивают отдельный фундамент, приподымая его над чистовой отделкой пола на 0,2 м;
    • под котел необходима подложка из плоского шифера или кафеля выступающая за его пределы на 0,1 м по всему периметру;
    • для спуска теплоносителя, в случае аварийной ситуации, котельную обязательно оборудуют канализацией;
    • в радиусе 0,7 м вокруг котла пространство должно быть свободным;
    • внутренняя отделка должна иметь коэффициент огнестойкости 0,75 ч.

    Есть специальные нормативные требования и к самому котлу, поскольку он относится не к бытовой технике, а к категории сложного инженерного оборудования. Газовые котлы, как и все остальные, применяемые в бытовом секторе, должны иметь сертификат, удостоверяющий, что они прошли экспертизу на безопасность.

    Контролирующие службы никогда не дадут разрешения на ввод в работу котельной с газовым котлом, если в помещении нет газосигнализатора.

    Котельная с твердотопливным котлом

    Согласно с требованиями строительных норм, твердотопливные котлы устанавливают только в нежилых помещениях. Если мощность агрегата большая, потребуется строительство отдельно стоящей котельной.

    Каким должно быть помещение

    К помещению под твердотопливный котел выдвигается ряд требований:

    • дистанция между дверцей топки и стеной — от 1,2 до 1,5 м;
    • расстояние от боковых стенок котла до стены, выполненной из несгораемого материала или защищенной специальным экраном — не менее 1 м;
    • промежуток между задней стенкой котла и поверхностью
      из сгораемого материала с защитным экраном — минимум 0,5 м для котлов с задним подключением;
    • запрет на надстройки над помещением котельной;
    • эффективная приточная вентиляция, находящаяся в нижней части в виде промежутка между дверью и полом или отверстия в стенке.

    Если стена выполнена из материала, отвечающего требования противопожарной безопасности, то допустимо трубу, находящуюся за котлом, крепить к ней посредством кронштейнов.

    Чтобы эксплуатировать ТТ с параметрами 1х0,8 м у основания хотя бы с минимумом комфорта, нужно установить его в помещении 2,8х2,5 м. С возрастанием габаритов агрегата увеличивается и площадь котельной.

    Планировать монтаж котла на твердом топливе нужно еще на этапе строительства дома, чтобы заранее отвести место под дымоход

    Если котельная имеет вид пристройки, то правильное место нахождения для нее — глухая стена. Дистанция до окон и дверей как в вертикальном, так и в горизонтальном направлениях, должна составлять не менее 1 м. При нахождении котельной в подвале, цокольном или первом этаже необходимо установить дверь, открывающуюся наружу.

    Оборудование для твердотопливной котельной

    Функциональная и грамотно составленная схема котельной с твердотопливным котлом должна включать ряд элементов:

    • Теплогенератор, оснащенный соответствующими бункерами, камерами для топлива и т. д.
    • Обвязку ТТ котла, состоящую из циркуляционного насоса, 3-ходового клапана, группы безопасности.
    • Дымоход.
    • Водонагреватель накопительный для снабжения дома горячей водой.
    • Автоматику — погодозависимую или внутридомовую.
    • Систему пожаротушения.

    В качестве топлива для ТТ применяют уголь, торф, дрова. Диаметр дымохода в котельной с ТТ агрегатом должен быть равным сечению патрубка котла. В помещении необходима вытяжная вентиляция, рассчитанная так, чтобы на каждые 8 см² ее площади приходился 1 кВт мощности котла. Если котел установлен в подвале, этот параметр умножается на 3.

    Вокруг основания котла необходимо проложить стальной лист. Нужно чтобы он выступал с каждой стороны на 1 м. Слой штукатурки на стенах по толщине должен быть не меньше чем 3 см.

    В самом дымоходе, имеющем по всей длине одинаковое сечение, предусматривают отверстия для сбора и удаления копоти. Обязательным атрибутом являются средства для тушения возгорания.

    Качественный твердотопливный котел способен превратить в тепловую энергию любой вид твердого топлива. Это позволяет экономить денежные средства

    На 1 кВт мощности ТТ котла должно приходиться около 0,08м² площади остекления. Предельно допустимая площадь котельной — 8м². Если топку планируют загружать углем, то электрическую проводку необходимо защитить от угольной пыли, т.к. она может взорваться при определенной концентрации.

    Преимущества котла на жидком топливе

    Установить жидкотопливный котел намного проще, чем газовый или твердотопливный аналог. Поместить его можно в доме и во дворе.

    Главное преимущество — отсутствие необходимости в согласовании и получении разрешительной документации. Все что требуется от хозяина дома, это предусмотреть свободный подъезд машины с топливом и регулярно заправлять котел.

    Если рядом с загородным домом не проходит газовая магистраль, можно установить в котельной агрегат, работающий на дизельном топливе. Двухконтурный котел и дом обогреет, и обеспечит жильцов теплой водой

    Для получения 10 кВт мощности расходуется около 1 л дизтоплива, но точный расход зависит от качества топлива. В средней полосе при площади дома в 200 м² на отопительный сезон потребуется около 5 тыс. л топлива. Дымоход нужно периодически чистить.

    Для установки дизельного котла в среднем необходимо 4 м². Если приточная вентиляция обеспечивается путем поступления воздушного потока из других помещений дома, то на 1 кВт мощности котла должно приходиться минимум 30 смᶾ воздуха. При внешней вентиляции эта цифра уменьшается до 8 смᶾ.

    Электрический котел для частной котельной

    Из всех моделей, используемых в частном доме, самым безопасным является электрический котел. Под него не обязательно оборудовать отдельную котельную. При нагреве теплоносителя не выделяются какие-либо продукты сгорания, поэтому и вентиляция для него не нужна.

    Монтаж таких котлов выполняется просто, они не создают шума во время работы, за ними легко ухаживать. Электрокотлы имеют высокий КПД, достигающий в отдельных случаях 99%. Недостатком являются высокие требования к мощности сети, а также зависимость от ее стабильной работы.

    Поместить электрический котел можно в любом уголке дома, лишь бы это было удобно. Он потребляет много электричества и чаще всего его используют в виде дополнительного источника тепла

    Подключение электрического котла выполняют по разным схемам: соединяют его с радиаторами отопления, предусматривают возможность монтажа каскада в случае, когда нужно обогреть большую площадь.

    Обвязку выполняют по двум схемам — прямой и смесительной. В первом случае температуру регулируют при помощи горелки, а во втором — с использованием смесителя с сервоприводом.

    Выводы и полезное видео по теме

    Информация об автономной котельной в доступной, даже для человека далекого от этой темы, форме:

    Если вы находитесь на этапе выбора котельного оборудования, вам будет полезной информация, изложенная в этом видеоматериале:

    Видео с подробной схемой котельной с твердотопливным котлом:

    Последние разработки компаний, выпускающих котельное оборудование, направлены на снижение энергопотребления за счет низкотемпературных программ.

    Главную роль в вопросе экономии автоматике, позволяющей выбирать оптимальные режимы, регулировать температуру таким образом, чтобы уровень нагрева снижался без ущерба для общего комфорта. Эти нюансы обязательно нужно принимать во внимание при составлении схемы котельной для своего дома.

    Если у вас есть опыт в обустройстве котельной частного дома, пожалуйста, поделитесь информацией с нашими читателями. Оставляйте комментарии и задавайте вопросы по теме в форме ниже.

    Источник

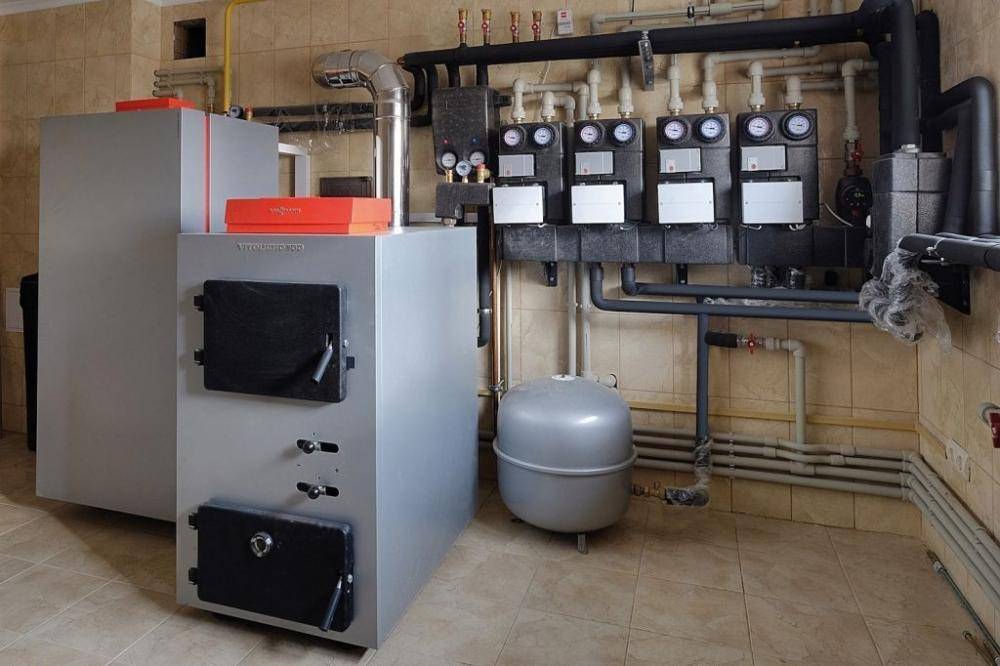

    Котельная на твердом топливе — принцип работы и устройство твердотопливных котельных

    Котельная на твердом топливе может служить как основным, так и резервным источником тепла для систем отопления и горячего водоснабжения частного дома или промышленного объекта. Твердое топливо дешевле солярки или электричества, а использование таких его видов как пеллеты или дрова наносит минимальный вред экологии, так как при их сгорании в атмосферу выделяется столько же СО², сколько выделилось бы при естественном разложении древесины. По сравнению с газовым или дизельным отоплением, твердотопливное стоит особняком благодаря своим особенностям, которые в зависимости от условий эксплуатации можно рассматривать и как преимущества и как недостатки. Расскажем о них подробней.

    Основным преимуществом твердотопливной котельной является высокая степень автономности. Только на базе твердотопливного котла можно организовать полностью независимое от каких либо коммуникаций отопление и горячее водоснабжения. Если отопительная система здания выполнена по схеме с естественной циркуляцией теплоносителя, для ее работы не потребуется даже электричество. Такое качество котельных на твердом топливе как высокая автономность делает их оптимальным решением для отдаленных или не обеспеченных инженерными коммуникациями районов. Это же качество позволяет использовать твердотопливный котел в качестве резервного источника тепла на случай отключения электричества, газа или перебоев с поставками дизельного топлива. Еще одним существенным преимуществом котельных данного типа является экономическая эффективность. В регионах, где дрова или уголь доступны, твердотопливное отопление может обходиться дешевле газового. То же можно сказать про обеспечение отоплением деревообрабатывающих предприятий отходы производства, которых можно использовать в качестве топлива для котельной.

    Главным недостатком котельной на твердом топливе является отсутствие возможности полностью автоматизировать ее работу. Время работы твердотопливного отопительного котла на одной загрузке топлива не превышает 3 суток для угля и 1 суток для дров в идеальных условиях, на практике оно существенно меньше. Соответственно достичь такого же комфорта проживания как при использовании в качестве топлива газа или жидкого топлива не получиться.

    В последнее время все большую популярность приобретают котельные, работающие на древесных гранулах – пеллетах. Они обладают такими преимуществами твердотопливных котельных, как экономичность и низкий уровень вредных выбросов в атмосферу. При этом подача пеллет из специального бункера в котел происходит автоматически, что позволяет достичь комфорта на уровне котельных на других видах топлива. Но за все нужно платить, для работы пеллетной горелки требуется электричество, а значит, полностью автономной такая котельная быть не может.

    Далее мы приведем перечень основных узлов котельной на твердом топливе и опишем их функции. В качестве примера рассмотрим твердотопливную котельную, работающую на отопление и горячее водоснабжение. Система отопления с принудительной циркуляцией теплоносителя.

    • твердотопливный котел. В топочной камере происходит сгорание топлива с выделением тепла, которое нагревает теплоноситель, циркулирующий через теплообменник котла. Пеллетные котлы так же оборудованы горелкой для подачи и сжигания пеллет в топочной камере
    • распределительный коллектор. Коллектор отвечает за распределение нагретого в котле теплоносителя по различным отопительным контурам (радиаторы отопления, бойлеры ГВС, система теплый пол и т.д.). Циркуляционные насосы, входящие в состав коллектора, обеспечивают циркуляцию теплоносителя, поэтому такую схему и называют «с принудительной циркуляцией». Еще одной функцией данного узла котельной является управление температурой теплоносителя.
    • расширительные баки и узел подпитки компенсируют избыточное или недостаточное давление теплоносителя в системе. Группа безопасности котла
    • бойлер ГВС обеспечивает приготовление воды для горячего водоснабжения
    • дымоход котла отводит продукты сгорания топлива
    • автоматика управления работой оборудования котельной
    • трубопроводы и краны

    В котельной, работающей на пеллетах, устанавливают специальный бункер для них, а так же систему подачи древесных гранул из бункера к горелке котла. С фотографиями котельной оборудованной пеллетным котлом Вы можете ознакомиться в разделе примеры работ на нашем сайте.

    Твердотопливная котельная «под ключ» от ООО «ТСМ-ИНЖИНИРИНГ»

    Более 15 лет наша компания оказывает услуги по проектированию, монтажу и техническому обслуживанию котельных на твердом и других видах топлива. За это время нами было введено в строй более 600 малых и 100 крупных котельных, в том числе и на твердом топливе. Ознакомиться с некоторыми проектами, реализованными нашими специалистами можно в разделе сайта «примеры работ». Для того чтобы получить консультацию по всем организационным и техническим вопросам связанным с котельными на твердом топливе можно по телефону +7 (495) 108-58-21 или написав ваш вопрос на e-mail: [email protected] указав в письме телефон для связи с Вами.

    устанавливаем твердотопливный котел в частном доме

    Правила организации твердотопливного отопления

    Основное отличие, которое имеет система отопления с твердотопливным котлом закрытого типа, это вид используемого топлива. В качестве энергоносителя используются уголь, дрова, торф или топливные брикеты. Все они характеризуются большими энергозатратами и, как следствие, интенсивным тепловыделением.

    Для того чтобы сделать отопление твердотопливным котлом своими руками, вам потребуется ознакомиться с правилами его организации. Они напрямую зависят от выбранной схемы, системы трубопроводов и используемого теплоносителя.

    Характерной особенностью является правильная установка отопления твердотопливным котлом. Источник тепловой энергии и топлива должны располагаться в разных помещениях, а помимо правил монтажа соблюдать меры безопасности при эксплуатации отопления.

    Основные правила проектирования и практической реализации схемы системы отопления для твердотопливных котлов и печей следующие:

    • Использование негорючих материалов … стены и потолок в районе дымохода должны быть огнеупорными. Те. при воздействии высоких температур эти материалы не должны самовозгораться или тлеть;
    • Стабилизация работы . .. Главной опасностью при эксплуатации твердотопливного котла водяного отопления является перегрев воды в теплообменнике. Чтобы этого не произошло, в котле или печи предусмотрена возможность регулирования подачи воздуха, необходимого для поддержания процесса горения дров. Это может быть система клапанов, соединенных с механическим регулятором температуры;
    • Приточно-вытяжная вентиляция … Классическая схема установки отопления от твердотопливного котла предусматривает воздухообмен в помещении, где установлено оборудование. При его эксплуатации в помещение неизбежно будут попадать продукты горения. Приточно-вытяжная вентиляция удалит их, предотвратив тем самым опасную для человека концентрацию СО2.

    Установка заводских или самодельных твердотопливных котлов отопления в отдельных котельных. Исключение составляют модели малой мощности, которые оснащены варочной панелью. Но в этом случае на кухне должны быть предусмотрены все меры безопасности.

    Основные правила устройства котельных, в которых будут устанавливаться двухконтурные твердотопливные котлы отопления, описаны в СНиП II-35-76. Прочтите этот документ перед установкой оборудования.

    Правила и нормы по установке электрокотла

    Если в качестве отопительного оборудования для системы вы выбрали электрический котел, то для его установки не нужно оборудовать отдельную котельную. В такой системе отопления нет необходимости устраивать дымоход или устанавливать дополнительную вентиляцию, так как в электрокотле не выделяются продукты горения. А установить электрокотел можно в любом удобном месте частного дома.

    При установке котла необходимо провести электротехнические работы, требующие рекомендации производителя оборудования. Нужны рекомендации по кабельной продукции для подключения котла отопления к электросети.

    Необходимо установить отдельный автомат в электрощит. Если у вас случаются перебои с электричеством, вам необходимо установить стабилизатор. Таким образом, вы обеспечите бесперебойную качественную работу котла отопления. А также увеличится срок службы оборудования.

    Схемы водяного твердотопливного отопления с котлом

    Выбор схемы отопления является первым этапом проектирования теплоснабжения дома. При использовании твердотопливного оборудования особое внимание уделяется схеме монтажа и подключения твердотопливный котел к системе отопления. Инструкция по монтажу напрямую зависит от типа теплоснабжения, обвязки.

    Открытый контур отопления

    Наиболее распространенной схемой отопления является открытая система. Это связано с тем, что твердотопливный котел для отопления частного дома может перегреваться. В закрытой системе стабилизация давления обеспечивается мембранным расширительным баком и группой безопасности. Но если температура и тепловое расширение достигают критической отметки, может произойти разрыв трубы.

    Для открытой системы рекомендуется использовать двухтрубную разводку. В такой схеме подключения твердотопливного котла к системе отопления будут обеспечены следующие параметры теплоснабжения:

    • Равномерное распределение тепловой энергии . .. Поток теплоносителя будет искусственно разделен на каждый радиатор;
    • Эксплуатационная безопасность . Это важно при установке самодельного твердотопливного котла отопления;
    • Возможность расширения площади обогрева … Зависит от мощности оборудования. В схеме установки отопления от твердотопливного котла следует предусмотреть запас мощности для подключения дополнительных радиаторов и батарей;

    Недостатком данной схемы систем отопления для твердотопливных котлов является большой диаметр труб — от 32 до 40 мм. Это влечет за собой увеличение объема охлаждающей жидкости и, как следствие, большой расход топлива на поддержание необходимого уровня температуры. Поэтому при устройстве отопления твердотопливным котлом предпочтение отдается замкнутому контуру.

    Закрытый контур отопления

    Отличие заключается в создании повышенного давления внутри системы от 1,5 до 4 атм. Современные системы отопления с твердотопливным котлом закрытого типа более стабильно поддерживают работу теплоснабжения, требуют меньше топлива. Для монтажа подающих линий используются трубы диаметром от 16 до 24 мм. Это влечет за собой уменьшение объема теплоносителя, по сравнению с открытой системой.

    Профессиональная установка двухконтурного твердотопливного котла отопления в закрытой системе возможна только со следующими комплектующими:

    • Бак расширительный мембранный … Необходим для компенсации небольших скачков давления в системе. Устанавливается на обратку;
    • Группа безопасности — воздухоотводчик, сливной клапан. Первичный узел в отоплении твердотопливным котлом своими руками монтируется на подающую трубу сразу после котла. Также обязательна установка воздухоотводчика в самой высокой точке системы;
    • Циркуляционный насос . С его помощью увеличивается скорость движения теплоносителя, стабилизируется распределение тепла.

    В системе теплоснабжения с твердотопливным котлом закрытого типа для контроля работы монтируются датчики давления и температуры. Такой же набор приборов должен быть и в котле. Если они не входят в комплект поставки, их следует приобрести и установить.

    Наименее распространенным является коллекторное теплоснабжение с твердотопливным котлом своими руками. Это связано с большим расходом материалов. Такие схемы установки отопления от твердотопливного котла актуальны для домов площадью от 200 м2.

    Обслуживание котельных в частном доме

    Однозначного ответа, как часто необходимо обслуживание котельных, нет — это решение зависит от хозяина дома. Благодаря своевременным проверкам и профилактическим мероприятиям увеличивается ресурс системы, исключаются аварийные ситуации. Осмотры специалистом гарантируют безопасность системы отопления, ее бесперебойную работу и сохранение высокого КПД котельного оборудования. Система отопления частного дома имеет сложную конструкцию, поэтому не только котлы, но и трубопроводы, арматура , фильтры, насосы, клапаны и вентиляция должны периодически проверяться.

    Многие специалисты по монтажу и ремонту котельного оборудования советуют проводить плановые осмотры два раза в год: до и после отопительного сезона. Зимой система отопления будет испытывать большие нагрузки. Важно, чтобы она не подвела в самый неподходящий момент, не подвела. Необходимо проверить работу автоматики, фильтров, насосов и другого оборудования, оценить возможность протечек. Также производится замена некоторых деталей, отслуживших свой срок или выработавших ресурс.

    LiveJournal

    Воздушное отопление с твердотопливным котлом

    Твердотопливный котел для воздушного отопления

    Твердотопливные котлы для воздушного отопления являются альтернативой водяному отоплению. Отличаются они не только типом теплоносителя, но и конструкцией. Для формирования циркуляции теплых воздушных потоков в твердотопливных котлах воздушного отопления устанавливают систему труб.

    Предназначены для обогрева небольших помещений. Поскольку воздух нагревается за счет системы каналов в конструкции котла, таким образом невозможно поддерживать температуру в других помещениях дома. Преимущество такого теплоснабжения в том, что нет необходимости составлять схему системы отопления с твердотопливным котлом. Важно правильно подобрать расположение конструкции в помещении, чтобы воздух равномерно прогревался.

    Особенности эксплуатации и эксплуатации твердотопливных котлов для воздушного отопления следующие:

    • Минимальные первичные затраты на организацию отопления … Отличие от комплектации твердотопливных котлов для водяного отопления трубами и радиаторами , достаточно приобрести только печь, чтобы установить воздушное отопление;
    • Мобильность конструкции … Судя по отзывам, твердотопливные котлы отопления можно быстро установить в другом помещении. Важно, чтобы был дымоход для подключения к котлу;
    • Возможность самостоятельного изготовления . .. Важно только правильно подобрать схему конструкции и материал. Но многие самодельные твердотопливные котлы для отопления имеют худшие характеристики, чем заводские модели.

    Еще одним недостатком данного типа оборудования является отсутствие в модельном ряду двухконтурных твердотопливных котлов для теплоснабжения. Возможны варианты установки бака косвенного нагрева на дымоход по аналогии с банными печами. Но объем бака будет недостаточно большим для обеспечения ГВС.

    Несмотря на простоту монтажа твердотопливного отопления с воздушным котлом, все же следует обеспечить все меры безопасности при его эксплуатации – циркуляцию воздуха в помещении, пожарную безопасность.

    Можно ли ставить газовый котел в деревянном доме

    Действующие СНиП, разрешают обустройство газовой котельной в частном деревянном доме. Исключением являются многоквартирные дома старого образца.

    Требования к помещению для установки газового котла в деревянном доме включают следующее:

    • Котельная находится на цокольном этаже или в одном из помещений. В деревянном доме запрещается устанавливать газовый котел в подвале, кроме специально оборудованного, отдельно стоящего помещения.
    • Помещение должно соответствовать требованиям, описанным в ППБ и санитарных нормах.
    • Запрещается размещать отопительное оборудование в жилых помещениях. Установка в кухне-гостиной не допускается, установка в ванной и туалете условно запрещена.
    • Необходимы средства индивидуальной защиты и средства пожаротушения, а также детекторы дыма и пожарная сигнализация.

    Перед вводом в эксплуатацию систему отопления проверяют на работоспособность, а также наличие всех необходимых узлов безопасности. Инспектор Газнадзора удостоверится в соблюдении требований по монтажу котельного оборудования. Отдельно проводится проверка на наличие всех документов, необходимых для ввода котла в эксплуатацию. В минимальный пакет документов входит:

    1. Результаты исследования электролаборатории, проверяющей параметры установленного заземления.
    2. Разрешение Ростехнадзора.
    3. Проект газоснабжения дома.

    Полный перечень документов согласовывается с территориальным управлением газовой промышленности.

    Схемы водяного отопления с твердотопливной печью

    Печь является традиционным источником тепла в частном доме. Однако для зданий с большой площадью установка классических моделей будет нецелесообразна. Это связано с относительно низким КПД и ограниченным распределением тепла. Поэтому все чаще устанавливается твердотопливная печь с водогрейным котлом.

    Топка стальная с водяным теплообменником

    Конструктивно заводские модели аналогичны котлам, но имеют ряд особенностей. В первую очередь — небольшой размер. Так как основной задачей твердотопливной печи с водогрейным котлом является обеспечение теплоснабжения относительно небольшой площади – максимальная мощность таких конструкций обычно составляет 9-10 кВт. Этот недостаток компенсируется доступной стоимостью и простотой монтажа. В отличие от твердотопливных котлов для водяного отопления, печь может иметь дополнительную функцию – варочную поверхность. Поэтому их устанавливают на кухне.

    Чаще всего стальные печи с водяным контуром отопления приобретают для отопления дачи или небольшого загородного дома. Благодаря своим уникальным свойствам, данные отопительные приборы имеют ряд преимуществ:

    • Небольшие размеры . Позволяют разместить конструкцию на ограниченной площади кухни в доме;
    • Выбор вида твердого топлива … Для работы твердотопливной печи с водогрейным котлом можно использовать уголь, дрова, торф или топливные брикеты;
    • Простая установка. Для установки печи достаточно подключить ее к трубам системы отопления.

    При выборе печи с водяным контуром следует обратить внимание на характеристики материала изготовления. Корпус должен быть изготовлен из стали толщиной 2 мм и более. В теплообменнике для длительной эксплуатации изготовитель должен использовать жаростойкую листовую сталь толщиной 3 мм и более.

    Многие дачники используют золу (продукт сгорания топлива) для удобрения своих приусадебных участков. Поэтому особой популярностью пользуются топливные брикеты. Они не только экономичны, но и в их золе содержится большое количество минеральных компонентов.

    Воздушное отопление с кирпичной твердотопливной печью

    При правильной организации воздушного отопления с помощью твердотопливной печи можно обеспечить стабильный тепловой режим в доме малой и средней площади. Одним из лучших вариантов в этом случае могут стать кирпичные твердотопливные печи воздушного отопления.

    Кирпичная печь для воздушного отопления

    В этом случае воздух нагревается через стены конструкции и через сложную систему дымоходов — черновой. Поэтому все кирпичные твердотопливные печи для воздушного отопления имеют внушительные габариты. Важно правильно подобрать схему кладки, так как необходимо соблюдать пропорции меда в камере сгорания и других элементах конструкции. В случае ошибки КПД печи будет низким, что не обеспечит должного уровня нагрева воздуха в доме.

    Важными этапами обустройства воздушного отопления с использованием кирпичной печи являются:

    • Установка отдельного фундамента . Общая масса конструкции велика — обычная кирпичная стяжка ее не выдержит. Поэтому перед кладкой печи обустраивают отдельный фундамент, который не должен быть связан с домовым;
    • Дымоход. Традиционно дымоход для кирпичной печи делают из того же материала. Однако из-за квадратного сечения он не обладает высокими показателями тяги. Поэтому рекомендуется установка современных сэндвич-дымоходов из жаропрочной оцинкованной стали и слоя утеплителя из базальтовой ваты;
    • Устройство черновое … Это система дымоходов, расположенных во внутренней стене дома. Проходя через них, нагретый воздух дополнительно обогревает не только помещение, где установлена ​​печь, но и прилегающие к ней помещения.

    Важно правильно выбрать материал облицовки твердотопливной воздушной отопительной печи. Наряду с традиционным силикатным кирпичом можно использовать искусственный камень или керамическую плитку. Они должны обладать достаточно высокой теплоемкостью, чтобы после окончательного сгорания топлива воздух в помещении еще некоторое время мог нагреваться от стенок топки.

    Дополнительно в камеру сгорания кирпичной печи можно установить водяной теплообменник для подключения ее к системе отопления. Делается это еще на этапе возведения конструкции, так как модернизация уже сложенной печи трудоемка.

    Требования к газовым котельным

    Перечислим основные требования к котельным при установке газовых котлов:

    • Размеры котельной по высоте не менее 2,5 метров, по объему не менее 15 м3.
    • В котельной, расположенной в здании, разрешается устанавливать только отопительные агрегаты мощностью до 150 кВт. Если выбран котел мощностью более 150 кВт, то для оборудования котельной нормами регламентируется строительство отдельной стоячей конструкции или пристройки. Но такая пристройка может примыкать и иметь общие наружные стены только с нежилыми помещениями (с гаражом, мастерскими, санузлами, кладовой или гардеробной).
    • В случае установки модели котла, работающего не на газе от магистрального трубопровода, а от баллона со сжиженным газом, недопустимо хранение газовых баллонов в котельных. Баллоны можно хранить только отдельно, а для подачи газа к котлу проложен трубопровод.
    • Пристройка под котельную, в случае общей наружной стены с нежилыми помещениями здания, может быть оборудована двумя входными дверями, для удобства — как на улицу, так и в здание. А вот требования к внутренней двери в здание должны соответствовать нормам пожарной безопасности (термостойкие материалы и высокая степень огнестойкости).
    • Отдельная котельная или пристройка должна быть построена из огнеупорных материалов. Конструкции должны иметь характеристики пожарной безопасности — огнестойкость не менее 45 минут, невозможность воспламенения внутренних поверхностей при пожарах от котла.
    • Оборудование с газовым котлом (да и любой твердотопливный котел в том числе) требует солидного отдельного фундамента, как вариант – устраивают бетонные перекрытия, армированные сеткой.
    • В котельной обязательно наличие подведенной воды и канализации, так как система отопления должна быть обеспечена подпиткой, периодически необходим слив воды. Также требуется утепление помещения и обеспечение теплоизоляции и/или обогрева водопроводных и канализационных труб.
    • Требования к освещенности котельной — обязательна организация естественного освещения, а также электрического освещения. Минимальные значения освещенности составляют 0,03 м2 светопрозрачного остекления на кубический метр объема котельной. Самая маленькая котельная (15 м3) требует площади остекления окна 0,45 м2.
    • Требования к вентиляции и кондиционированию воздуха стандартные, кратность воздухообмена для котельных нормируется = 3 (полная замена воздуха в объеме помещения три раза в час). Естественная вентиляция обеспечивается форточкой, встроенной в оконную раму, и вентиляцией в нижнем уровне входных дверей. Как вариант, в дверях делается вентиляционное окно с сеткой. Площадь как щели, так и вентиляционного окна должна быть не менее 0,025 м2.

    Также возможно размещение газового котла на кухне, для чего необходимо будет выполнить особые требования строительных норм. Как правило, на кухнях устанавливаются самые компактные модели газовых агрегатов.

    Для установки газовых котлов на кухне нормы требуют:
    • На кухнях допускается установка только отопительных агрегатов мощностью до 30 кВт.
    • Агрегат устанавливается или подвешивается на кронштейнах на наружной стене дома. Материал стеновой конструкции допускается только группы НГ (негорючий), допускается обшивка жаростойкими панелями.
    • Размеры помещений котельных по высоте — не менее 2,30 метра, по объему от 15 м3.
    • Требования к освещению — минимальная площадь светопрозрачного остекления должна составлять 1/3 площади пола.
    • Обязательное устройство для принудительной вентиляции с механическим всасыванием, также для бывших в употреблении моделей котлоагрегатов с закрытыми горелками, и при установке коаксиальных дымоходов.

    Отзывы о твердотопливном отоплении

    Один из способов составить объективное мнение об этом виде теплоснабжения — подробно прочитать отзывы. Они могут быть как положительными, так и отрицательными. Все зависит от правильного выбора типа отопления, его монтажа и дальнейшей эксплуатации. Рассмотрим самые распространенные отзывы о твердотопливных котлах отопления:

    • Решили на даче заменить старую маленькую кирпичную печь на новую стальную. После длительного периода выбора остановились на модели с теплообменником. Надеемся в будущем сделать водяное отопление, так как от старой печки воздух прогревался неравномерно, во всем доме появилась сырость;
    • Наши соседи сделали себе печь из кирпича. Первые впечатления отличные и дров кушает много. Однако, ознакомившись поближе, мы поняли, что это именно то, что нам нужно. У нас есть небольшой дом (60 м²) с двумя комнатами и кухней. Котел ставить не хочется, поэтому решили заказать услуги печника. Надеемся, что печь прослужит долго.

    Преимуществом твердотопливного отопления является относительно быстрый переход на другой вид топлива. Практически все модели котлов рассчитаны на установку газовой или дизельной горелки. Поэтому, если вы планируете подвести к дому магистральный газ, то можете смело приобретать твердотопливный котел, в котором можно установить горелку.

    На видео можно увидеть пример самостоятельного изготовления твердотопливного котла:

    Как пристроить котельную к срубу?

    Необходимость пристроить котельную к дому из бруса возникает в разных ситуациях по разным причинам.

    • Во-первых, в понравившемся вам проекте первоначальная планировка не предусматривает такого помещения.
    • Во вторых дом планировался как нежилой, дачный, а позже понадобилось отопление.
    • В-третьих, проект бревенчатого дома был выбран сознательно, чтобы в жилой зоне не было пожароопасных котлов.

    Так или иначе, выход из всевозможных ситуаций, в том числе и описанных, только один — пристроить котельную к срубу. Это мероприятие может показаться простым только на первый взгляд и не требует детального изучения. Казалось бы, что может быть проще — пристроил стены на 2 метра, накрыл их крышей, установил котел и завел в дом трубы. Однако если с этим вопросом столкнуться на практике, возникает масса проблем.

    Основные проблемы котельной пристроенной к срубу

    Чтобы ничего не упустить из виду и вернуться к этому материалу, при необходимости, как к шпаргалке, вся информация будет расставлена ​​»по полочкам»:

    1. Пожарная безопасность. Котельная относится к помещениям повышенной опасности. Учитывая эту проблему, какой материал выбрать для стен пристройки? Если это дерево, как защитить его от огня?
    2. Усадка дома. Проблема актуальна только для тех случаев, когда пристройку начинают строить в период наиболее интенсивной усадки бруса. Конструкции котельной и трубы, соединяющие ее с домом, не должны мешать усадке и уж тем более страдать от нее.
    3. Уровень котельной. Для обустройства максимально эффективной системы отопления котел должен располагаться ниже уровня радиаторов, то есть фактически ниже цоколя дома.
    4. Фонд. Как сделать, из чего и нужен ли он вообще для такой конструкции, как пристроенная котельная?
    5. Физическая привязка пристройки к дому. Чтобы коммуникации не были нарушены в месте прохода через границу пристройки с домом, первое надо как-то «привязать» ко второму. Помимо труб, здесь следует учитывать еще и эстетический момент – щель между котельной и домом в будущем никого не устроит.
    6. Подогрев. Не каждый котел сможет сам обогреть даже небольшую пристройку, и не всегда он будет работать на полную мощность. Как решить проблему с возможностью замерзания воды в этом помещении?
    7. Другие проблемы. Каких размеров сделать пристройку, с какой стороны должна быть дверь, обязательно ли иметь окно и так далее.

    На все эти вопросы даны краткие и четкие ответы ниже. Для формирования приведенной ниже информации использовались не только официальные данные из общепринятых норм и правил, но и опыт реальных людей, которые уже используют котельную, пристроенную к дому из бруса.

    Монтаж блочно-модульных котельных

    ← предыдущая статьяТехнические условия на газ (ТУ на газ) Технические условия на газ – документ, разрешающий владельцам котельной подключить ее к центральной системе газоснабжения… котельной заработает. Состав входящих вспомогательных элементов зависит от того, будет ли котельная газовой, жидкотопливной или твердотопливной, два…

    Автор: Alliansteplo

    Дата: 14.04.2015

    Монтаж модульных котельных осуществляется у поставщика — котельные доставляются на точку подключения уже в собранном виде, с настроенным режимом работы, поэтому их подключение к отапливаемому объекту осуществляется в течение нескольких дней. Специалистам остается только поставить модульную котельную на заранее подготовленный фундамент.

    Для быстрого и удобного подключения все блочные котельные оснащены специальными системами:

    • трубопроводы отопления и подачи топлива, оборудованные отводами;
    • кабель питания, оснащенный приемным устройством;
    • дренажный трубопровод.

    Монтаж котельных на заводе включает оснащение агрегата оборудованием, необходимым для работы системы. Внутри блочной котельной установлены несколько котлов (их количество варьируется в зависимости от потребности заказчика), подключенных к общей топливной магистрали. Котельная снабжается водой из водопроводной сети или от водовоза, если в месте дислокации нет водопровода.

    Помимо котлов, монтаж блочных котельных под ключ подразумевает установку теплообменников , задачей которых является передача тепловой энергии в систему отопления. Традиционно манометры располагаются на входе и выходе теплообменников для контроля давления. Для перекачки горячей воды от котлов в систему отопления применяют циркуляционные насосы , обычно в количестве двух штук: рабочий и резервный, чтобы в случае поломки рабочего насоса автоматически включался резервный. Все теплообменники и насосы дополнительно комплектуются фильтры для очистки воды .

    Если блочная котельная работает от сети, ее система дополнительно оснащается блоком аварийного питания — обычно дизель-генератором. Его задача – поддерживать работоспособность котельной при отключении электроэнергии. При установке модульной котельной предусмотрена система вентиляции , предназначенная для охлаждения генератора. Вентиляция блочной котельной включает:

    • вентиляционные проемы с ветрозащитными ставнями;
    • тепловентиляторы;
    • Датчики загазованности;
    • внутренние регуляторы температуры;
    • вытяжные вентиляторы, запорная и предохранительная арматура и др.

    Управление всей блочной котельной происходит со специальной точки, что обеспечивает максимально бесперебойную, надежную и безопасную работу всех систем. В большинстве модульных котельных автоматика не предполагает регулярного вмешательства оператора: котельная может работать автономно в соответствии с установленными параметрами.

    И последний пункт в монтаже модульной котельной — установка дымохода . Трубы обычно изготавливаются из нержавеющей стали и выводятся горизонтально через боковую стенку, присоединяясь к наружной трубе дымохода. Высота труб может регулироваться в зависимости от условий эксплуатации модульной котельной.

    Сам блок изготовлен из утепленных сэндвич-панелей.

    Монтаж модульных котельных достаточно простая процедура, если ее выполняют профессионалы. Сама конструкция модульной котельной сводит к минимуму возможность совершения ошибки в процессе ее монтажа на месте, а предварительное проектирование, проведенное компетентными специалистами, практически гарантирует безаварийный монтаж и своевременный запуск модульной котельной.

    По всем вопросам обращаться по телефону 8 (495) 781-81-55

    Для того, чтобы рассчитать стоимость комплекса необходимых услуг или купить котельную, пришлите заполненную анкету.

    Для расчета стоимости котельной, пожалуйста, заполните опросный лист на котельную. Анкету можно заполнить онлайн или скачать. По всем интересующим Вас вопросам: многоканальный телефон электронная почта

    Заполнить анкету онлайн

    Рассчитать стоимость котельной

    Вас также может заинтересовать

    Типичные неисправности котельной. Почему ломаются бойлеры? Каким бы качественным ни было оборудование, никто не застрахован от типичных неисправностей котельной. Итак, котел внезапно перестал работать. Что может быть причиной?

    Дома одноэтажные с котельной и их особенности Котельная в одноэтажном доме — или в частном доме — комплекс теплового оборудования, предназначенного для обеспечения помещений отоплением и горячей водой. Такие котельные может быть как централизованной, то есть обеспечиваемой городскими службами, так и автономной, что особенно важно в ситуациях, когда централизованной службы нет или она просто невыгодна.

    Как работает котельная? Вы когда-нибудь задумывались, как работает котельная? Какие процессы приводят к появлению тепла и горячей воды в доме? Для новичка и человека, не связанного с установкой оборудования, информация о том, как работает котельная, может быть интересной и полезной.

    Что такое деаэратор котельной? Под словом «деаэрация» понимается процесс освобождения жидкости от примесей — в частности, от газообразных веществ, к которым относятся кислород и углекислый газ. Деаэратор, в свою очередь, является обязательным устройством систем водоподготовки котельных, позволяющим значительно расширить и улучшить их работу.

    Газовые котельные среднего давления Что такое газовая котельная среднего давления? Чтобы ответить на этот вопрос, нужно сначала разобраться с принятой в нашей стране классификацией газопроводов.

    Фундамент и физическое крепление к дому

    Фундамент необходим для котельной любого размера. Желательно выполнять его так, чтобы он был физически привязан к основанию дома. Так как котельная должна находиться ниже уровня дома, не всякая технология подходит для обустройства фундамента. Оптимальный, доступный и проверенный вариант – скотч.

    Стены котельной должны быть привязаны к дому. Для этого можно использовать практически любые доступные приспособления и фурнитуру. Все зависит от материалов стен и других условий.

    Размеры газовой котельной в частном доме

    Представляет собой, как правило, отдельное помещение, где устанавливаются газовые котлы или водонагреватели. При этом если газовое оборудование оснащено закрытыми герметичными камерами сгорания мощностью (в сумме) не более 200 кВт, то их количество не может превышать 4 штук. Размер печи будет напрямую зависеть от мощности установленного оборудования. Большое значение придается закрытому или открытому типу камеры сгорания.

    Внимание! При определении размеров печи учитывается суммарная тепловая мощность всего установленного в ней оборудования.

    Estimated dimensions of the gas boiler house:

    Thermal power of equipment (total) Room volume (in m³)
    Less than 30 kW 7.5 m³
    от 30 кВт до 60 кВт 13,5 м³
    от 60 до 200 кВт 15,0 м³

    Но это общие параметры. Теперь нужно определиться с особенностями: высотой, длиной и шириной котельной, наличием системы вентиляции и расположением оборудования.

    Высота топки не может быть меньше 220 см. Что касается периметра, то тут есть варианты. В принципе, эти показатели могут быть произвольными, но проход между газовым оборудованием и противоположной стеной не может быть меньше одного метра. На основании этих данных будет определена ширина и длина топки.

    Согласно Санитарным нормам и правилам котельная должна иметь систему вытяжной и приточной вентиляции, окно, зарешеченный проем внизу двери, ведущий в соседнее помещение, площадью около 0,02 м². Оконный проем должен быть не менее 0,25 м², с обязательным выходом на улицу и открыванием наружу.

    Что касается расположения самой котельной, то цокольные и цокольные этажи зданий не предназначены для размещения СУГ. Если речь идет о природном газе, то это ограничение не действует. Требуется дымоход. Подача воздуха для котлов с закрытыми камерами сгорания должна осуществляться с улицы через специально оборудованный воздуховод или коаксиальный дымоход.

    Основные требования к топочной:

    • отдельное нежилое помещение;
    • высота — не менее 2,2 м;
    • расчетная площадь — 4 м² на один газовый котел;
    • стены покрыты штукатуркой толщиной 5 см, отделочные материалы огнестойкие;
    • напольное покрытие ровное, без применения горючих материалов;
    • дверной проем по ширине превышает 0,8 м;
    • Наружное окно размером 0,3 м² на 10 м³ топки.

    Наличие коммуникаций:

    • электрические сети (напряжение 220В, ток 20А), обязательное заземление и индивидуальный автоматический выключатель для защиты сети;
    • отдельный запорный узел для каждого котла;
    • система водоснабжения;
    • дренажная система.

    Все системы должны соответствовать нормативным стандартам.

    Дымоход должен иметь:

    • газонепроницаемость;
    • вытяжное отверстие по параметрам должно быть не менее площади дымохода агрегата;
    • верхняя часть должна быть выше конька на крыше, чтобы продукты сгорания можно было легко удалить из котельной.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    *
