Обратный клапан в системе отопления – небольшое описание прибора и каковы его особенности

24 Марта 2022

Просмотров:  5151

Время чтения:  12 минут

Содержание

Описание и особенности устройства

На чем основана работа

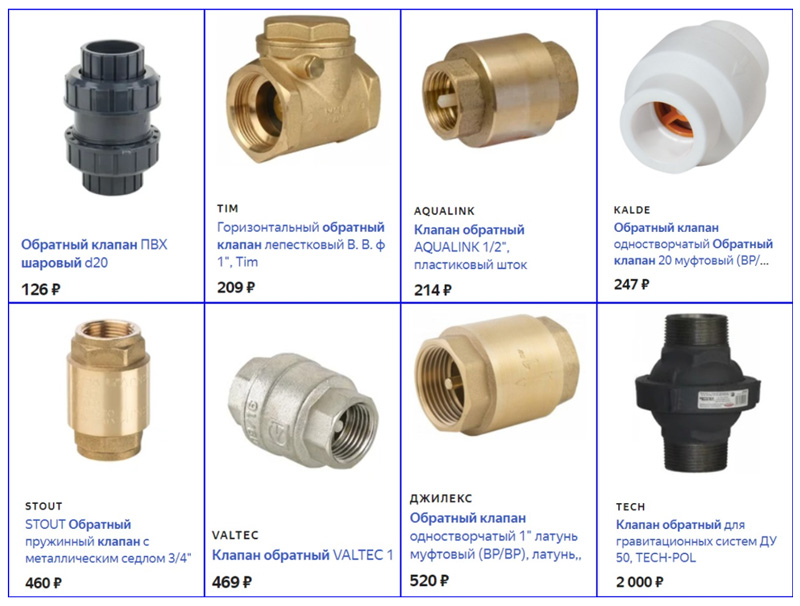

Виды

Является прибор обратного сопротивления обязательным к установке?

Контур отопления с несколькими отопительными приборами

Контур с периодическим отключением циркуляционных насосов

При совместной работе циркуляционного и скважинного насосов

Коротко о главном

Чтобы обслуживать и настраивать систему отопления, устанавливается различного типа запорная арматура. К одной из таких относится обратный клапан в системе отопления. Какие разновидности существуют, каковы принципы их действия и в каких местах монтируется прибор, можно узнать ознакомившись с данной статьей.

Обратный клапан в системе байпас

Описание и особенности устройства

Обратный клапан для отопления представляет собой изделие небольшого размера для установки в отопительном контуре. Основной задачей прибора является предотвращение возможности возвратного движения теплоносителя. Для его запуска и последующей эксплуатации не используется электричество или любые другие сторонние ресурсы. В работе участвует только теплоноситель. Установка прибора производится на тех участках, где есть риск образования завихрений и обратного тока жидкости.

Для обслуживания нескольких веток, он устанавливается на обратке, чтобы не дать возможности циркуляционному насосу, выдавить поток жидкости назад.

Внимание! Обратный клапан, можно встретить и линиях холодного и горячего водоснабжения. Устройства для отопления имеют отличия по материалу изготовления – они лучше противостоят высоким температурам. То же касается и используемых прокладок – их производство ведется и термоустойчивой резины.

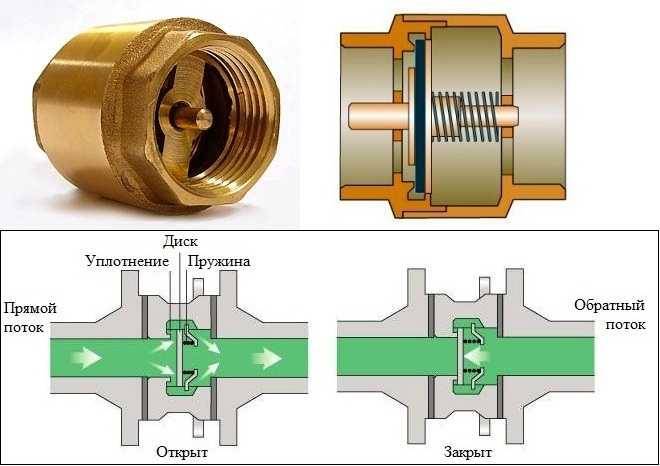

Обратный клапан в разрезе

Места установки обратных клапанов для отопления:

• Чтобы обеспечить работу твердотопливного котла в самотечной системе, прибор монтируется на байпас, где в работе участвует и циркуляционный насос. Так как условия эксплуатации не предполагают работу с принудительной циркуляцией, значит давление в контуре намного ниже. Следовательно, чтобы прибор срабатывал, необходимо выбирать модели с небольшим гидравлическим сопротивлением. Только в таком случае возможна нормальная работа системы.

• Монтируя бойлер косвенного нагрева, обязательно нужно позаботиться о предотвращении возможности возвратного движения из бойлера. Для этого прибор устанавливается на линию обратки.

• Обогрев производится в этажном доме. Чтобы не допустить спуска теплоносителя, в межэтажном пространстве ставится обратный клапан для отопления. При отключении насоса на одной из веток, часть теплоносителя блокируется в необслуживаемом пространстве.


Установленный в систему обратный клапан

• Монтаж прибора на линии с краном подпитки, является обязательным условием. Возможно, что давление в контуре отопления выше, чем в водопроводе. В таком случае, после открытия крана для заполнения контура новой порцией теплоносителя, давлением в системе отопления, жидкость будет выталкиваться в водопроводный кран.


Чтобы найти место, где установлен обратный клапан для системы отопления на схематическом изображении, нужно отыскать два треугольника, вершины которых смотрят друг на друга. Один из знаков закрашен. Не нужно искать какое-то определенное место установки, оно может быть в любом месте контура.

При монтировании прибора, необходимо обращать внимание на корпус устройства. На обратном клапане для систем отопления изображена стрелка, которая указывает направление движения теплового носителя. Если допустить ошибку и установить прибор в обратном направлении, то рабочая жидкость будет блокироваться и дальнейшее движение теплоносителя по контуру, будет невозможно.

Стрелкой указывается направление движения теплоносителя

На чем основана работа

Установка обратного клапана производится только в случае необходимости и, если невозможно придумать другого решения. Монтаж «чтобы было», в данной ситуации не уместен. Дело в том, что устройство имеет свое гидравлическое сопротивление. Такой нюанс становится причиной некоторых ограничений. В первую очередь это касается самотечных систем отопления, где давление теплоносителя настолько мало, что не способно продавить заслонку с пружиной.

Внимание! Даже если в естественно циркулирующей системе, сопротивление теплоносителя настолько мало, что малейшее препятствие, может стать причиной нарушения работы или полной остановки движения, существуют модели способные осуществлять регулировку течения потока. К данной категории относятся технические изделия с вращающейся заслонкой.

Клапан с заслонкой для самотечной системы отопления

Несмотря на тип выбранной модели, практически в каждой из них, основным элементом конструкции, без которого регулирование процесса движения жидкости будет невозможными, является пружина. Именно она обеспечивает закрытие заслонки в случае попытки возврата теплового носителя. Для разных устройств, устанавливается пружина с отличающимся сопротивлением.

Поэтому для каждого вида отопления, необходимо выбирать изделия со своей степенью сопротивляемости.

Более подробное описание процесса работы пружинного механизма:

• В статическом положении, сопротивление пружины заставляет заслонку находится постоянно в закрытом положении.

• С началом движения теплоносителя (в самотечной системе – после запуска котла или циркуляционного насоса – в принудительно циркулирующих контурах), заслонка открывается в одном направлении. В зависимости от типа циркуляции, для открытия створки, нужно преодолеть различное сопротивление пружины.

• При попытке теплоносителя сменить направление своего движения, пружина, не встречая ответного сопротивления, провоцирует закрытие заслонки.


Как работает обратный клапан

Внимание! На участке соприкосновения створки с корпусом устройства при его полном закрытии, имеется уплотнительная резинка, которая делает прибор полностью герметичным.

Изготовление прибора, предотвращающего обратно-поступательное движение теплоносителя, осуществляется из чугуна, стали, латуни или нержавейки.

Казалось бы, у устройства подобного типа узконаправленная деятельность, но несмотря на это встречаются их различают несколько разновидностей, имеющих отличающиеся эксплуатационные характеристики.

Дисковые

Прибор оснащен дисковым затвором из металла или пластика. Благодаря точно подогнаным размерам, он прекрасно запирает проход при обратном движении теплоносителя. Чтобы обеспечить сопротивление запорному механизму, его оснащают пружиной. От ее упругости и массивности, зависит степень сопротивления.

Жидкость поступая по направлению движения, открывает дисковый запорный элемент, и все время удерживает в отжатом состоянии. Как только в системе образуются завихрения или теплоноситель устремляется в обратном направлении, диск, за счет давления пружиной, возвращается в исходное положение, блокируя выход из камеры.

Дисковые модели пользуются популярность, благодаря имеющимся преимуществам:

• Небольшие размеры. Компактность устройства позволяет его размещать в любых местах.

• Неприхотливое в обслуживании. Не требует частого вмешательства. Достаточно раз в полгода провести чистку от возможной скопившейся грязи.


• Невысокая цена. Доступна для покупки любому покупателю.


Дисковый клапан не пригоден для ремонта. Поэтому, если устройство сломается, то выручит только полная его замена.

Шаровые

Как не сложно догадаться, что в данном устройстве в качестве запорного механизма используется шаровый механизм. Он изготавливается исключительно из металла – стали, алюминия или других. Чтобы при контакте с водой риск поражения ржавчиной был минимален, шар покрывается резиновым слоем. К тому же, такое покрытие служит для лучшей герметизации прохода. Работа клапана идентична предыдущему устройству: во время движения, теплоноситель отодвигает механизм и движется в заданном направлении. При появлении обратного движения, шар также блокирует проход.

В отличие от предыдущей модели с дисковым запорным механизмом, шаровый обладает меньшим сопротивлением.

Обратный шаровый клапан

Лепестковые модели

В качестве затвора устанавливается пластина повешенная на шарнире. Без пружины и от легкого толчка теплоносителя, затвор отодвигается, напоминая колыхание лепестка при движении теплового носителя. У данной модели существуют две разновидности, которые делятся на поворотные и одностворчатые. Если со створчатыми клапанами все понятно, то поворотные требуют небольшого пояснения. По бокам прохода, устанавливаются шарниры, к которым монтируются створки. В данной ситуации, створки оснащаются пружинами. Таким образом получается поворотный механизм.

Так как большинство лепестковых створок не оснащается пружинами, то они пригодны для установки и обслуживания самотечных отопительных контуров.

Устройства с подъемным механизмом

Запорный механизм, в отличие от других моделей, устанавливается в вертикальном положении. Установка прибора проводится только вертикально. В противном случае запорный механизм не будет подниматься.

Подъемный обратный клапан

Является прибор обратного сопротивления обязательным к установке?

Нет не является! Мало того, лучше вовсе обойтись без монтажа устройства в систему. Объясняется это тем, что прибор имеет довольно высокое гидравлическое сопротивление, оказывая влияние на горизонтальный участок до 1 метра. Это в свою очередь соответствует 1 атмосфере гидравлического сопротивления.

На величину сопротивления механизма оказывает прямое влияние скорость движения теплоносителя. Так если эти показатели примерно стандартны, то их значения будут в районе от 0. 5 до 1.5 м/с. Таким образом выходит, что давление в системе падает на 0.3 бара.

Далее будет рассмотрено нужен ли обратный клапан в системе отопления, и каковы объяснения его необходимости.

Контур отопления с несколькими отопительными приборами

Нередко можно встретить у владельцев загородных домов схему отопления, когда в целях экономии или поддержания бесперебойного процесса обогрева, устанавливают несколько котлов. Во-первых, при отключении электроэнергии или прекращении подачи газа, всегда имеется резервное устройство, которое при правильно смонтированной схеме, запуститься в эксплуатацию. Во-вторых, если в системе установлен твердотопливный котел в качестве основного, то владельцы прибегают к такой хитрости, когда на ночной период, запускают котел, работающий на альтернативной энергии – например, электричестве.

Этот метод вполне оправдан, но он имеет свои нюансы. Если в контуре не установлен обратный клапан, то при отключении твердотопливного котла, теплоноситель будет захватывать и обслуживать не только контур запущенного отопительного устройства, но и отключенного твердотопливного котла. такая непредусмотрительность несет с собой значительные теплопотери.

Схема размещения обратного клапана с двумя нагревательными приборами

Несомненно, существует и другой метод перенаправления движения теплового носителя – например, механический. Можно установить запорные краны и при необходимости вручную перекрывать подачу к одному устройству и открывать допуск к другому. Однако, если учесть человеческий фактор – забывчивость, то данный метод нельзя считать идеальным, и поэтому лучше автоматизировать процесс, установив в контур один или несколько обратных клапанов.

Внимание! В данном случае, установка устройства, контролирующего направление движения теплоносителя является необходимостью.

Контур с периодическим отключением циркуляционных насосов

Если в системе отопления помимо отопительного контура, а возможно и не одного, присутствует ветка для обслуживания теплых полов, то такая система нуждается в установке дополнительных источников принудительной циркуляции для каждой контурной петли.

Основная часть мастеров, при конструировании подобных схем, делают так, чтобы насосы работали в непрерывном режиме. Но встречаются схемы, где вместе с циркуляционником монтируют термодатчик. При повышении температурных показателей, прибор отключает питание от насоса.

Схема подключения обратного клапана для прохода на коллектор теплого пола

Без установленного обратного клапана, процесс циркуляции теплоносителя, будет продолжаться в прежнем режиме, занося часть жидкости в неработающий контур. На лицо теплопотери. Поэтому установка необходима при эксплуатации схемы с несколькими циркуляционными насосами.

При совместной работе циркуляционного и скважинного насосов

В качестве схемы представляется контур с установленным котлом отопления и бойлером. Котел направлен на обогрев контура системы отопления с установленным циркуляционным насосом. Бойлер обеспечивает жильцов дома горячей водой, но для наполнения емкости используется стороннее устройство – насос погружного или поверхностного типа для подъема грунтовой воды.

Как известно, что установленный насос в системе отопления, создает напор мощностью не более 1.5 бар, тогда как мощность второго прибора может доходить до 3 бар.

Рассмотрим ситуацию:

• Температура в контуре отопления упала и запущен процесс прогрева теплоносителя, следовательно, циркуляционный насос, также участвует в общей работе.


• Во время эксплуатации бойлера, датчиком была замечена потеря воды. Он подает сигнал на скважинный насос для подъема новой порции, чтобы пополнить недостающий объем жидкости.

• В процессе закачки воды в бойлер, возможна конфликтная ситуация, когда закачиваемая погружным насосом вода, проталкивается дальше по контуру, блокируя работу циркуляционного насоса.


В таком случае, перед устройством принудительной циркуляции устанавливается обратный клапан.

Коротко о главном

Если, обогрев помещения производится исключительно батареями отопления или частный дом имеет всего один этаж, то скорее всего установка обратного клапана не понадобится. Только если в контур вмонтирован кран подпитки. В случае, когда для обогрева используют еще и теплый пол, а помимо прочего горячая вода добывается из бойлера, то такая система нуждается в обязательной установке прибора контроля движения теплоносителя. Но перед началом монтажа, нужно очень внимательно все обдумать и разместить приборы в правильных местах.

Как думаете – можно ли отремонтировать обратный клапан своими руками или не жалеть денег и приобрести новый?

Автор

Марк Соловьев Специальность: Инженер

Все статьи

Поделиться

Поделиться

установка арматуры на систему с естественной и принудительной циркуляцией

Для отопительных систем могут применяться различные виды запорной арматуры. Существуют как ручные, так и автоматические модели. Для большинства владельцев домов с автономным отоплением будет полезной информация о том, как правильно выбирать и устанавливать такое оборудование. При монтаже обратного клапана для отопления многие начинающие мастера допускают ошибки, встраивая его не в то место, где он должен находиться.

Содержание

1. Разновидности обратных клапанов
2. Лепестковая конструкция
3. Тарельчатый тип
4. Шаровые изделия
5. Схемы подключения оборудования
6. Правильная установка

Разновидности обратных клапанов

Любой запорный элемент (обратный клапан, или его устаревшее название «невозвратный») имеет основную функцию — не пропускать теплоноситель в одну трубу или патрубок, а во вторую — пропускать. Для различных схем отопления такой элемент не всегда является обязательным, поэтому нужно исходить уже из конкретной ситуации.

Для отопления частного дома могут применять три вида устройств:

• тарельчатый;
• лепестковый обратный клапан;
• шаровый.

В промышленных целях применяются и другие виды арматуры. К примеру, подъёмные, дисковые, двустворчатые и т. п. Они используются только на трубах с очень большим диаметром для сетевых соединений. Для отопительной системы частного дома они не применяются.

Для того чтобы понять, на какую систему отопления устанавливать определённый тип клапана, нужно изучить основные конструктивные особенности каждого из них.

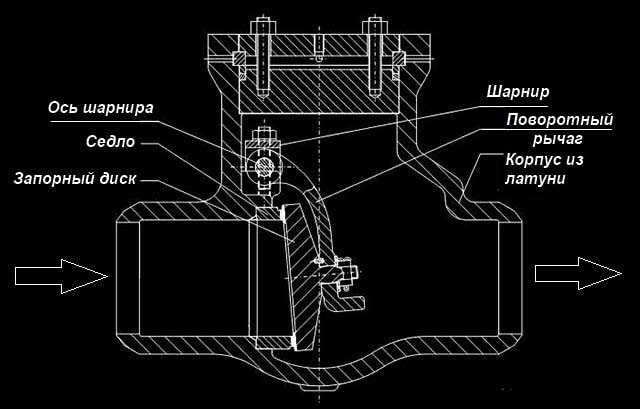

Лепестковая конструкция

Существует два варианта выполнения такого устройства — со свободным или пружинным лепестком. Второй случай характеризуется принудительным закрыванием лепестка (створки). Это даёт клапану возможность работать в вертикальном положении.

Сам элемент, который делается из нержавейки или латуни, включает в себя следующие элементы:

1. 1. Корпус, имеющий вид тройника. Сверху есть пробка для технического обслуживания.
2. 2. Уплотнитель, на который «ложится» диск в закрытом состоянии.
3. 3. Непосредственно запорный диск, прикреплённый с помощью поворотного рычага.

Принцип работы лепесткового обратного клапана для отопления простой. Движущийся по трубе теплоноситель, дойдя до запорного клапана, спокойно под давлением открывает диск, и вода течёт куда следует. Если она изменяет своё направление, то диск клапана естественным путём или с помощью пружины отодвигается в обратную сторону и меняет направление потока.

Благодаря своему принципу действия элемент в народе получил много различных неофициальных названий — гравитационный, поворотный и т. п. Иногда его называют «хлопушкой».

Обратный клапан для отопления с естественной или принудительной циркуляцией имеет несколько важных характеристик:

• внутренний диаметр от 15 до 55 мм;
• гидравлическое сопротивление на довольно низком уровне;
• максимальное давление не более 15 бар;
• менее эффективная гравитационная модель не может работать в вертикальном положении;
• сбоку конструкции располагается винт для настройки оси затвора.

Тарельчатый тип

Многие интересуются, нужен ли обратный клапан в системе отопления вообще. Для этого следует определиться с типом системы, а потом уже принимать решение.

Что касается тарельчатого типа затворов, то принцип их работы также несложен. Теплоноситель, который двигается в направлении клапана, преодолевает силу упругости его пружины. При этом в обратную сторону вода не потечёт, так как клапан ее не пропустит.

Пошагово его устройство можно описать следующим образом:

1. 1. Внутри корпуса проделано отверстие.
2. 2. С противоположной стороны есть перегородка с отверстием по центру.
3. 3. В него вставлена ось с круглым затвором, оборудованная сальником.
4. 4. Между круглым затвором (тарелкой) и перегородкой установлен пружинный элемент, который прижимает диск к краю отверстия.

Есть и более надёжные, удобные и компактные пружинные клапаны, монтирующиеся между фланцами. Это очень полезно, когда установка требуется в месте с небольшой доступностью.

Кроме этого, они имеют некоторые полезные свойства:

• могут работать при любом расположении — горизонтальное, вертикальное или диагональное;
• соединяются, как обычная муфта;
• выдерживают давление от 10 бар;
• создают повышенное сопротивление жидкости.

Кроме этого, уплотнение может потерять герметичность, если в потоке будут твёрдые частицы, к примеру, песок.

Такие устройства зачастую применяются вместе с пружинными насосами. Это удобно, поскольку клапан не допустит, чтобы вода обратно опустилась по трубам в колодец либо скважину.

Шаровые изделия

Особенными характеристиками шарового клапана являются низкое гидравлическое сопротивление и возможность работать без пружины в любом положении, хотя лучше всё же в вертикальном. Из недостатков можно отметить потерю герметичности после повышения давления до 6−7 бар. Но такие показатели невозможны в системе отопления частного дома.

Принцип работы базируется на следующих пунктах:

1. 1. Внутри корпуса цилиндрической формы есть резиновый или алюминиевый шарик.
2. 2. Вылететь шарику не позволяют два отверстия в виде перегородок по краям.
3. 3. Под давлением теплоносителя шарик прижимается к одной стороне, оборудованной рёбрами жёсткости, после чего образуется некоторый зазор, сквозь который может свободно течь вода.
4. 4. Если движение осуществляется в обратную сторону, то рёбер жёсткости уже нет, и шарик, соответственно, перекрывает проход полностью.

В сфере канализационных систем шариковые клапаны также широко распространены. Они не допускают попадания нечистот обратно в помещение.

Схемы подключения оборудования

Перед тем как применять запорную арматуру определённого типа в системе отопления, нужно понять, какую функцию она будет выполнять. Если конкретизировать, то есть несколько возможных вариантов, куда ставить обратный клапан на отопление.

Клапаны могут монтироваться на определённые контуры в закрытой системе отопления, где есть циркуляционные насосы. Главной задачей при этом является недопущение образования непредсказуемых потоков воды в ненужных направлениях. Они могут существенно ухудшить состояние магистралей и их функциональность.

Клапан, установленный на байпас, помогает насосу при отключении электричества перейти в режим с естественной циркуляцией, находясь при этом параллельно ему. Если монтировать устройство в трубопровод подпитки, это позволит избежать опустошения сети отопления в некоторых ситуациях.

Существуют распространённые мифы о том, что при установке устройства перед единственным насосом в отопительной одноконтурной системе можно уберечь его от гидроударов. Это не отвечает действительности, так как прямое назначение клапана заключается в другом.

В качестве примера можно привести схему совместного подключения твердотопливного и электрического котла. Если один насос отключается, то второй будет качать воду по малому кругу, и в таком случае без запорной арматуры не обойтись. Такая же ситуация может возникнуть, когда в схеме подключения радиаторов будет дополнительно установлен бойлер косвенного нагрева без гидрострелки или распределительной гребёнки.

Если речь идёт об установке на байпас, то, как правило, это характерно для гравитационных систем с естественной циркуляцией воды. Все они переделаны под работу с насосом. Если электричество отключится, то агрегат на байпасе остановится, а естественное течение воды возобновится.

Монтаж запорной арматуры на систему подпитки необязателен, но может избавить от множества проблем.

Правильная установка

Если установка клапана нужна, чтобы избежать появления паразитных потоков, то для этого рекомендуются устройства лепесткового или тарельчатого типа. Связано это с их способностью выдерживать более высокий уровень давления благодаря довольно хорошему гидравлическому сопротивлению.

Шариковый клапан можно устанавливать в байпасном узле с естественной циркуляцией. Он обладает очень низким уровнем гидравлического сопротивления, поэтому его монтаж здесь вполне уместен. Для подпитки требуется установка устройств тарельчатого типа, т. к. она имеет повышенное сопротивление.

Если выбран лепестковый клапан, то нужно помнить, что его монтаж осуществляется горизонтально. При этом головка гайки для технического обслуживания должна быть в вертикальном положении, в противном случае клапан не сработает, а теплоноситель потечёт в обратном направлении.

Чугунные агрегаты лучше не покупать. Их существенными минусами являются большой вес и ненадёжность в эксплуатации, т. к. они быстро ломаются.

Правильное расположение устройства необходимо сверять по стрелке. Она должна быть на корпусе изделия. В её направлении и будет течь вода.

В системах отопления с естественной циркуляцией нельзя устанавливать пружинные приборы. Из-за сильного сопротивления вода просто остановится и не сможет преодолеть клапан.

Стоит отметить, что лепестковое и тарельчатое оборудование необходимо регулярно очищать от налёта и грязи в виде песка. Если этого не делать, то через попавшую грязь в устройстве произойдёт разгерметизация. Самый лучший способ очистки — демонтаж и продувка с помощью компрессора.

Можно сделать вывод, что в небольших частных домах с маленькой площадью помещения затворная арматура не понадобится. В этом случае можно только врезать клапан на трубопровод подпитки, хотя и это не является обязательным, но может спасти от некоторых непредвиденных ситуаций. Если схема усложнена установкой бойлера косвенного нагрева, тёплого пола или другого дополнительного контура, а также второго котла, то установка клапана может понадобиться в том случае, когда нет гидрострелки или буферной ёмкости.

https://youtube. com/watch?v=xxy5k0qzI8Q

действие, виды, плюсы и минусы, установка

Стандартная система отопления включает в себя множество элементов. Каждый из них выполняет свою задачу, в результате чего конструкция работает плавно и четко. Одним из таких элементов является обратный клапан на отопление, который регулирует подачу теплоносителя.

Мы познакомим вас со всеми типами обратных клапанов, используемых сегодня при организации отопительных контуров. В представленной нами статье подробно описаны их конструктивные особенности, приведены технические характеристики. Независимые мастера найдут у нас инструкции по установке и ценные советы.

Содержание статьи:

• Зачем нужен обратный клапан?
• Разновидности обратного клапана
  • Крепления дискового типа
  • Шаровые обратные клапаны
  • Лепестковый затвор
  • Грузоподъемное оборудование
• Правила выбора запорного устройства
9 0009 Варианты рабочих схем подключения
• Нюансы грамотного монтажа
• Выводы и полезное видео по теме

Зачем нужен обратный клапан?

В процессе эксплуатации внутри системы отопления возникает гидравлическое давление, которое может быть неравномерным на различных ее участках. Причины этого явления самые разные.

Чаще всего это неравномерное охлаждение теплоносителя, ошибки при проектировании и сборке системы или ее прорыв. Результат всегда один: направление основного потока жидкости меняется, и он поворачивается в противоположную сторону.

Это чревато очень серьезными последствиями вплоть до выхода из строя котла, а то и всей системы, что потребует значительных затрат на ремонт в будущем.

По этой причине специалисты настоятельно рекомендуют устанавливать обратный клапан. Устройство способно пропускать жидкость только в одном направлении. При появлении обратного потока срабатывает запорный механизм, и отверстие становится непроходимым для теплоносителя.

Таким образом, устройство способно управлять потоком жидкости, пропуская ее только в одном направлении.

Принцип работы обратного клапана очень прост. Он проходит жидкий теплоноситель в заданном направлении и преграждает путь, когда пытается двигаться в противоположном направлении.

Для нормальной работы системы необходимо, чтобы устройство не создавало дополнительного давления и свободно проходило к радиаторам. Поэтому крайне важно правильно подобрать товар.

Разновидности обратного клапана

Несмотря на то, что все устройства данного типа выполняют одну задачу, они имеют конструктивные, а значит, и эксплуатационные отличия. Рассмотрим каждый из этих видов более подробно.

Светильники дискового типа

Отличительной особенностью изделия является наличие дискового затвора. Это пластиковый или металлический элемент, размеры которого позволяют полностью перекрыть поток теплоносителя, если он начнет двигаться в обратном направлении.

Диск соединен со стальной пружиной. При прямом движении жидкости она находится в сжатом состоянии. При изменении направления он распрямляется и смещает диск со своего места, тем самым перекрывая трубу.

В конструкцию клапана также входит прокладка, позволяющая затворному механизму максимально плотно садиться на седло. Поэтому в исправных устройствах протечка исключена.

Дисковые устройства широко применяются при обустройстве бытовых систем отопления, так как имеют существенные преимущества:

1. Компактность. Габариты изделий и их вес небольшие, что позволяет устанавливать их на любую систему.
2. Регулярное обслуживание не требуется.
3. Стоимость устройства низкая.

Из существенных недостатков стоит отметить непригодность к ремонту. Поэтому вышедшие из строя клапаны сразу заменяются новыми.

Существенным недостатком дисковых устройств является значительное гидравлическое сопротивление. На схеме хорошо видно, как она возникает. Жидкости должны преодолеть препятствие в виде стопорного диска

И еще один минус — значительное гидравлическое сопротивление, создаваемое устройством. Для некоторых систем, например, с геотермальной, это может быть критично. Затвор диска со временем покрывается слоем минеральных отложений, что приводит к повреждению устройства.

Стандартные дисковые затворы в закрытом состоянии создают некоторые ударные нагрузки. На их работоспособность и техническое состояние это не влияет, но в системе возникает гидроудар. Что для нее нежелательно.

Дисковые устройства с дополнительным механизмом, позволяющим максимально плавно закрыть отверстие, лишены этого недостатка. Их стоимость выше, чем у стандартных аналогов.

Шаровые обратные клапаны

В качестве затвора в устройствах этого типа используется металлический шар. Изготавливается из алюминия, стали и других металлов. Для продления срока службы элемент покрыт слоем резины.

Такой затвор работает следующим образом: при движении теплоносителя по корпусу прибора в нужном направлении он поднимает шарик, который перемещается в верхний отсек клапана.

Кран шаровой обеспечивает минимальное гидравлическое сопротивление, поэтому широко применяется в самых разных системах отопления. Еще один плюс – долгий срок службы.

Как только направление движения меняется или поток останавливается, шар тут же опускается и перекрывает трубу. Таким образом, движение жидкости в обратном направлении становится невозможным.

К преимуществам данных клапанов относятся:

• надежность — в конструкции отсутствуют трущиеся или подвижные системы, что значительно снижает возможность поломки и позволяет работать в любом положении;
• Ремонтопригодность — верхняя часть корпуса клапана снабжена съемной крышкой, обеспечивающей легкий доступ внутрь конструкции;
• низкое гидравлическое сопротивление .

Учитывая недостатки, стоит отметить достаточно большой рабочий диаметр. По этой причине их нельзя использовать в бытовых трубопроводах малых сечений.

Краны шаровые капризничают при монтаже, из-за конструктивных особенностей. При горизонтальной установке их необходимо ставить крышкой вверх, иначе створка не сможет подняться, чтобы пропустить воду. Исходя из тех же соображений, при вертикальной установке необходимо следить за тем, чтобы жидкость двигалась строго вверх.

Шаровые краны не смогут нормально работать в трубопроводах с низким давлением. Поскольку минимальное значение, при котором поднимается сфера, закрывающая проходное отверстие, обычно составляет 25 бар.

Лепестковый затвор

Клапан для этого типа клапана представляет собой тонкую стальную пластину. Он закреплен на шарнирной конструкции, что позволяет ему двигаться.

Клапан обратный двухстворчатый лепестковый очень надежен, выдерживает высокое давление. Но при этом имеет серьезное гидравлическое сопротивление, так как ось поворота створок расположена непосредственно по центру проходного отверстия

Существует два типа откидных устройств. Одностворчатые или поворотные, снабженные одной пластиной, которая может вращаться вокруг оси.

При движении теплоносителя в заданном направлении он приподнимает створку, тем самым открывая проходной проем. При изменении направления потока пластина опускается. Это можно сделать с пружиной или без нее.

Поворотные затворы имеют немного другую конструкцию. Они имеют две запорные пластины, закрепленные на поворотной оси и расположенные в центре проходного отверстия.

Теплоноситель, движущийся по контуру отопления, открывает обе створки двухстворчатого обратного клапана, а при изменении направления его движения пружины захлопывают пластины

Преимущества использования этих клапанов:

• некоторые модели самотечные клапаны могут работать без пружин, что позволяет использовать их в самотечных системах;
• относительно низкая стоимость устройств.

Из недостатков стоит отметить достаточно высокое гидравлическое сопротивление. Особенно это касается двустворчатых моделей – ось вращения расположена прямо по центру канала ствола, что является существенным препятствием для движущейся жидкости.

По этой причине дисковые затворы используются исключительно в системах высокого давления.

Подъемное оборудование

Подъемные клапаны оснащены золотником, который может свободно перемещаться вокруг вертикально расположенной оси. В сквозном отверстии есть седло, где находится шпуля.

При подаче жидкости сила ее давления поднимает заслонку, и она перемещается вдоль оси, открывая отверстие для движения теплоносителя. Как только напор потока ослабнет или он изменит свое направление, золотник опустится в седло.

Подъемный обратный клапан устанавливается только вертикально. В противном случае напора жидкого теплоносителя будет недостаточно для поднятия запорного механизма

Преимуществами данных устройств являются:

1. Надежность. Оборудование имеет достаточно простую конструкцию, что позволяет работать с ним с минимальным риском поломки.
2. Низкая чувствительность к качеству охлаждающей жидкости.
3. Возможность ремонта. Для этого в верхней части корпуса устройства расположена съемная крышка.

Из недостатков стоит отметить ограничения по установке. Из-за особенностей конструкции их можно монтировать только в строго вертикальном положении.

Правила выбора запорного устройства

Выбор обратного клапана, предназначенного для , — ответственного мероприятия. Если знания в этой области минимальны, лучше всего обратиться за помощью к специалистам. Это гарантирует, что новая система отопления функциональна и безопасна.

Необходимо знать, что, независимо от их типа, все обратные клапаны различаются по способу присоединения к трубопроводу.

Соединительные обратные клапаны очень просты в установке. Однако резьбовое соединение не может выдержать большого давления, поэтому имеют ограничения в применении

Сцепные устройства снабжены соединительным резьбовым узлом, что значительно облегчает их соединение с магистралью. Чаще всего такой агрегат комплектуется тарельчатыми вентилями, предназначенными для установки в или частном доме. Их отличительная черта – небольшой диаметр. Чаще всего он не крупнее ДУ-50.

Фланцевые изделия представляют собой конструкцию, собираемую на основе детали, имеющей отверстия для крепления. С помощью последнего он соединяется с магистральным трубопроводом. Фланцевое соединение намного прочнее резьбового.

По этой причине фланцевые задвижки широко используются при строительстве трубопроводов большого диаметра. Наиболее популярны устройства шарового типа.

Устройства межфланцевые предназначены для установки между двумя фланцами труб. Они легкие и компактные. Очень часто во фланцевом исполнении выпускают оба типа клапанов лепесткового типа.

В продаже можно найти обратные клапаны, которые устанавливаются сваркой. Этот вариант можно использовать, например, при обустройстве отопления из полипропиленовых труб.

Обратные клапаны фланцевого типа надежно крепятся к трубе. Такое соединение выдерживает высокое давление, что позволяет использовать устройства в централизованных магистралях

Еще одним важным критерием выбора является материал, из которого изготовлено устройство. Это может быть нержавейка. Этот вариант считается оптимальным для магистралей диаметром менее 0,04 м.

Металл практически не подвержен коррозионным процессам, способен выдерживать нагрузку до 10 атм. Это позволяет клапану работать в системе без сбоев и очень долго, но стоимость его достаточно высока. Низкая цена на латунные клапаны. Они подвержены коррозии, но этот процесс протекает очень медленно, что значительно увеличивает срок службы.

Однако их механическая прочность намного ниже, чем у нержавеющей стали. Тем не менее нагрузки, возникающие в бытовой сети, они выдерживают достаточно легко. Самые прочные клапаны изготавливаются из чугуна – они успешно справляются с критическими значениями давления, имеют значительные габариты и внушительный вес.

В связи с особенностями производства из чугуна могут изготавливаться только корпуса деталей диаметром более 40 мм. По этой причине их крайне редко используют для обустройства автономных систем отопления.

Желательно, чтобы не только корпус, но и все внутренние элементы обратного клапана были выполнены из металла. Пластик обычно имеет меньшую прочность, что может привести к преждевременному выходу из строя детали

При выборе обратного клапана нужно помнить еще одно правило – его диаметр должен точно соответствовать параметрам проходного сечения. Очень важно, чтобы рабочее давление системы не превышало максимально допустимых для работы значений, установленных производителем выбранной модели.

Варианты рабочих схем электропроводки

Системы отопления очень разнообразны и наличие обратного клапана есть уж точно не во всех. Рассмотрим несколько случаев, когда необходима его установка. В первую очередь на каждом из отдельных контуров в контуре закрытого типа должен быть установлен обратный клапан при условии их оснащения.

Некоторые умельцы настоятельно рекомендуют устанавливать перед входным патрубком единственного циркуляционного насоса в одноконтурной системе обратный клапан пружинного типа. Мотивируют свой совет тем, что так можно защитить насосное оборудование от гидроударов.

Это неправда. Во-первых, установка обратного клапана в одноконтурной системе вряд ли оправдана. Во-вторых, он всегда устанавливается после циркуляционного насоса, иначе использование устройства теряет всякий смысл.

При включении в отопительный контур двух и более котлов неизбежны паразитные перетоки. Поэтому требуется подключение обратного клапана

Для многоконтурных систем наличие обратного запорного устройства жизненно необходимо. Например, когда для отопления используются два котла, электрический и твердотопливный, или любой другой.

При отключении одного из циркуляционных насосов давление в трубопроводе неизбежно изменится и появится так называемый паразитный поток, который будет двигаться по малому кругу, что грозит неприятностями. Без запорной арматуры не обойтись.

Аналогичная ситуация возникает при использовании . Особенно, если для оборудования есть отдельный насос, если нет буферной емкости, гидрострелки или распределительной гребенки.

Также велика вероятность возникновения паразитного потока, для отсекания которого используется специально для обустройства ответвления с котлом.

Использование запорной арматуры обязательно в системах с байпасом. Такие схемы обычно используются при переводе схем с гравитационной циркуляции жидкости на принудительную циркуляцию.

Клапан в этом случае ставится параллельно циркуляционному насосному оборудованию. Предполагается, что основной режим работы будет принудительным. Но при отключении насоса из-за отсутствия электричества или поломки система автоматически переключится на естественную циркуляцию.

При установке байпасных узлов для контуров отопления использование обратных клапанов считается обязательным. На рисунке показан один из возможных вариантов подключения байпаса

Это произойдет следующим образом: насос перестанет подавать охлаждающую жидкость, блок привода обратного клапана перестанет проверять давление и закроется.

Затем возобновляется конвекционное движение жидкости по магистрали. Этот процесс будет продолжаться до тех пор, пока насос не запустится. Кроме того, специалисты предлагают поставить на подпиточный трубопровод обратный клапан. Это необязательно, но очень желательно, так как позволяет избежать опорожнения системы отопления по разным причинам.

Например, владелец открыл кран на подпиточной трубе, чтобы увеличить . Если по неприятному стечению обстоятельств в этот момент подача воды перекрывается, теплоноситель просто выдавливает остатки холодной воды и уходит в трубопровод. В результате система отопления останется без жидкости, давление в ней резко упадет и котел остановится.

В схемах, описанных выше, важно использовать правильно подобранные вентили. Для отсекания паразитных потоков между соседними контурами целесообразно устанавливать дисковые или лепестковые устройства. При этом гидравлическое сопротивление будет ниже у последнего варианта, что необходимо учитывать при выборе.

В системах отопления с естественной циркуляцией теплоносителя применение пружинных обратных клапанов нецелесообразно. Здесь могут быть установлены только поворотные устройства заслонки.

Для обустройства байпасного узла предпочтительно выбрать шаровой кран. Это связано с тем, что он дает практически нулевое сопротивление. На подпиточной трубе может быть установлен клапан дискового типа. Это должна быть модель, рассчитанная на достаточно высокое рабочее давление.

Таким образом, обратный клапан можно устанавливать не во все системы отопления. Он обязательно используется при обустройстве всех видов байпасов для котлов и радиаторов, а также в местах разветвления трубопроводов.

Нюансы грамотного монтажа

При монтаже запорной арматуры необходимо строго соблюдать несколько правил:

1. Клапан устанавливается строго по направлению движения теплоносителя. Во избежание ошибок на корпусе изделия всегда имеется маркировка в виде стрелки, указывающей направление работы.
2. Для герметизации стыков можно использовать паронитовые прокладки при условии, что они не уменьшают диаметр проходного сечения. В противном случае клапан будет создавать большее гидравлическое давление, чем планировалось.
3. Устройство должно быть установлено таким образом, чтобы другие элементы системы отопления не оказывали дополнительного давления на его корпус.
4. Перед обратным клапаном настоятельно рекомендуется установить грубое сито. Это позволит предотвратить попадание твердых частиц в запорный механизм, что, в свою очередь, может привести к нарушению герметичности устройства при закрытии.

Еще один важный момент: перед установкой необходимо еще раз убедиться в правильности выбора клапана.

Например, для контуров с принудительной циркуляцией подходит любой тип устройства, а для гравитационных систем только поворотный лепесток без пружины. Так как теплоноситель, движущийся самотеком, не сможет справиться с сопротивлением пружины.

Выводы и полезное видео по теме

Видео №1. Где использовать обратные клапаны:

Видео №2. Как правильно подобрать арматуру для самотечной системы отопления:

Видео №3. Как устроить подачу отопления с обратным клапаном:

Обратный клапан – необходимый элемент сложных систем отопления. Для схем с одним контуром обычно не требуется, кроме обустройства подпиточного трубопровода. Но если система усложнена подключением второго котла, бойлера или теплого пола, без устройства не обойтись.

Важно правильно выбрать и установить обратный клапан. Это обеспечивает бесперебойную непрерывную работу всей системы отопления.

Хотите рассказать о том, как улучшилась ваша система отопления после установки обратного клапана? У вас есть информация по теме статьи, которая будет полезна посетителям сайта? Пожалуйста, пишите комментарии в блоке ниже, выкладывайте фото, задавайте вопросы.

Двойные обратные клапаны Floguard | Reliance Valves

Отказ от ответственности: Все изображения приведены только в иллюстративных целях.

Латунный плоский двойной обратный клапан для риска загрязнения жидкости категории 3

Опорные клапаны Двойные обратные клапаны Floguard защищают от риска загрязнения обратным потоком и обратным сифоном. Компактные и легкие клапаны идеально подходят для всех рисков загрязнения класса 3 в соответствии с Правилами водоснабжения (водопроводная арматура) 1999 года.
