Печная труба на крыше и ее устройство

Сегодня отопление печью потихоньку уходит в минувшее. Но востребованность строительства каминов и печей остается.

Камины организовываются в жилищных зданиях, а печи в основном используются для бань, саун, барбекю, неподвижных  мангалов  и других мест, где необходим открытый огонь. И поэтому печная труба на кровле строения или летнего строения просит к себе чуткого отношения при её строительстве.

Виды дымоходных труб

Печные трубы по материалу, из какого их строят, делятся на кирпичные, железные, асбоцементные,  трубы – сэндвичи и модульные. Прямо на месте установки печные трубы могут быть:

  • стеновыми, когда труба расположен в стене капитального типа строения, внутренней или наружной; насадными, когда труба ставится  прямиком на печь;
  • навесные, дымоходная труба закрепляется к внешней стене строения;
  • коренными, когда дымотвод имеет вид по отдельности стоящей конструкции рядышком с печью.

Потребности  к печным трубам

Возводимая печная труба собственными руками обязаны отвечать условиям:

  • отдачи тепла;
  • высоте;
  • внутреннему сечению;
  • термостойкости;
  • механической надежности.

Дымоходная труба обязана быть конкретной высоты. Большая труба выполняет отличнейшую тягу в топке, но одновременно горячие газы при слишком приличной высоте трубы сильно охлаждаются, что ведет к созданию конденсата, сокращению тяги и образованию дыма в помещении.

Сечение внутреннее дымоходной трубы обязан отвечать габаритам топки. Чем больше топка, тем больший огонь в ней и более дыма. Значит и сечение дымо отвода обязано быть таким, чтоб дым успевал выходить наружу. При маленьком сечении  печь начинает дымить. Если сечение дымо отвода большущее, а топка небольших размеров, это ведет к тому, что  горячие газы выходят с небольшой скоростью, благодаря чему образовывается конденсат и становится меньше тяга.

Если отдача тепла дымоходной трубы большая это ведет к тому, что горячий дым, проходящий по трубе, моментально стынет, в итоге образовывается конденсат и уменьшается тяга.

Из чего выполнить печную трубу?

Прежде чем сделать печную трубу необходимо подобрать материал для её производства. Печная труба обязана выполняться из подобных материалов, какие могут держать большие температуры.

В середине материал трубы обязан держать температуру на протяжении 30 минут достигающую 1000 град. и многократную в 500 град. Горячие дымовые газы проходят по трубе с температурой не очень много  ниже 300 град,

Такой запас термостойкости печных труб связывают с тем, что сажа, накопившаяся в дымоходе, порой может загораться, и температура её горения высока. с наружной стороны дымоходная труба не должна разогреваться больше 90 градусов, а в местах её прохода через легковоспламеняемые конструкции  65 градусов.

Строящиеся печные трубы для баньки каминов обязаны быть крепкими и при влиянии на них больших температур (на случай пожара) должны уцелеть на протяжении полутора  часов. Плюс ко всему материал дымоходных труб обязан быть стойким к химическому составу дыма. Часть трубы, которая выходит наружу на кровле, обязана отвечать условиям морозоустойчивости.

По традиции постоянно выполнялись дымоходные трубы из кирпича. Данный материал отвечает всем предъявляемым  условиям к печным трубам. Но не каждый владелец дома может выложить кирпичный дымотвод собственными руками. Тут требуется навык работы и конкретные навыки специфики печных работ. Но необходимо заметить, что трубы к простым каминам и варочным печам отличительны по стадии нагреваемости.

Если в печных трубах температура может достигать 250 градусов, то в каминных она доходит до 400.И поэтому при устройстве печной трубы для камина рекомендуется применять жаропрочный кирпич, сделанный из шамотной глины. Толщина стенок трубы обязана быть не меньше 150 мм, а межкладочные соединения 5 мм.

Ввиду таких рекомендаций стоимость строительства каминных труб становится больше в связи с большим расходом материалов и их высокой стоимости. Также и становится больше и вес самой трубы, что ведет к повышению фундаментной прочности, организовываемого под камином.

укладка кирпичной трубы в потолочном проеме 13,5 на 13,5 см

Порой для печных труб применяют трубу из асбестоцемента. В большинстве случаев подобный материал используют в загородных домиках, в банях, на летних кухнях, при строении мангалов и барбекю. Их превосходство в том, что они дешевые, моментально устанавливаются, имеют небольшой вес. Но минус подобных труб — при большой температуре  они могут давать трещины. Плюс ко всему поверхность асбестоцементных труб не отвечает условиям термостойкости, потому что очень разогревается, что делает пожароопасную ситуацию.

Дымотвод из нержавеющей стали

Трубы из нержавеющей стали нашли использование  при монтаже котлов работающих на газу, печек-буржуек в банях, саунах. По всем нормативам подобные трубы следует изолировать материалом негорючим, потому что  поверхность их очень разогревается, что пожароопасен.

Плюс ко всему, материал подобных труб через чур тоненький, чтоб держать продолжительное время большие температуры, и поэтому подобные трубы очень быстро выйдут из строя. Также в этих трубах совершается богатое выделение конденсата, потому что дым моментально стынет.

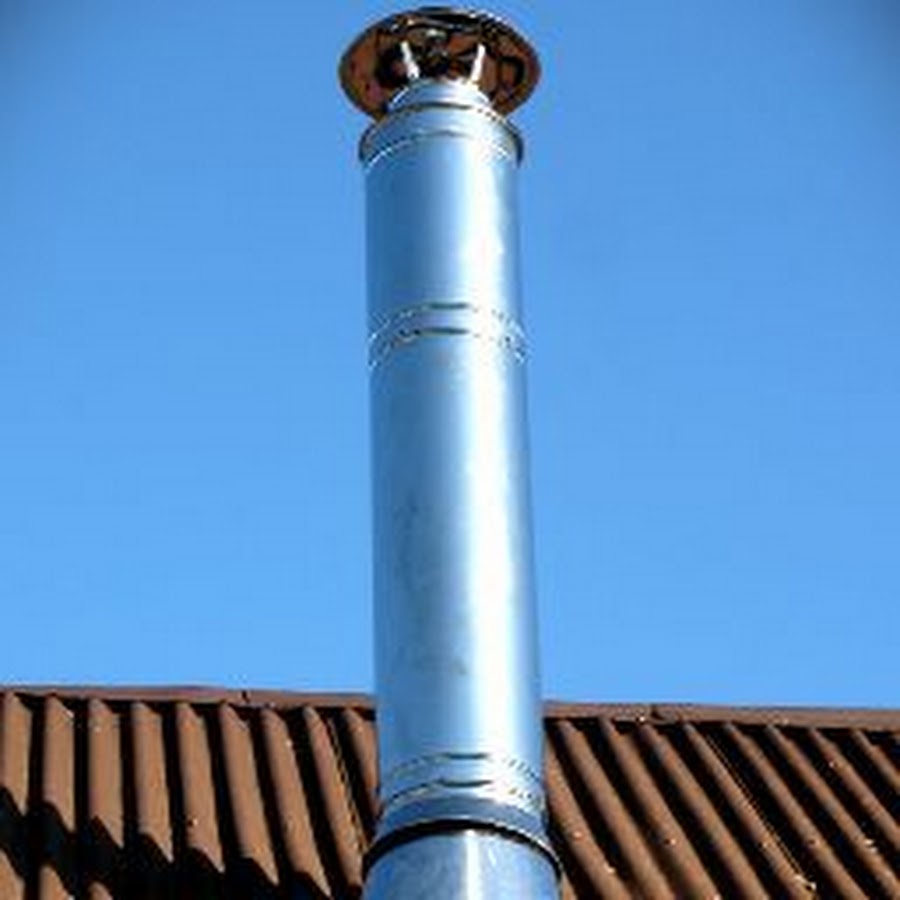

Сэндвич трубы

Сейчас при сооружении каминов и печей все больше используются сегодняшние виды дымоходных труб, какие делаются в условиях завода, а на месте их только собирают. Отличаются они надежностью, пожаробезопасностью,  стойкостью к кислотным реакциям и могут отводить дым низкой              температуры. Среди подобных сегодняшних труб выделяются трубы – сэндвичи, какие складываются из 3-х слоев и изготавливаются разного диаметра.

Внутренняя труба делается  из нержавейки, дальше следует утеплительный слой,  слой который находится сверху сделан из  стали оцинкованной. Установка печной трубы делается метровыми частями.

Плюсы подобных труб заключаются в быстрой сборке, небольшом авторитете. Небольшой вес предоставляет возможность сделать меньше расходы при фундаментном устройстве под печь, а разные диаметры дают возможность подбирать размет топки.

Но, у данных систем есть и собственные плохие качества. Какие заключаются, в первую очередь, в большой цены, а также в недолговечности, не непроницаемости.

При смене больших температур на невысокие внутренние части такой трубы могут менять собственный положение по отношению друг к другу, и поэтому происходит разгерметизация обшивки с наружной стороны, что угрожает пожаром. Изготовители обещают срок эксплуатирования подобных труб  на протяжении 10 лет.

Модульные дымоходы

В числе материалов применяющихся в наше время для устройства печных труб пользуются очень большой популярностью модульные дымоходы, некоторые части которых также изготавливаются в условиях завода, а на месте их только монтируют. Внутренняя  часть трубы создается из материала огнеупорного, дальше следует материал для утепления из ваты из базальта  и верхняя оболочка сделана  из лёгкого бетона.

Благодаря тому, что на внешней стороне трубы формируется температура 50-60 градусов,  облицовка печной трубы может делаться декоративными  материалами. Модульные дымоходы отвечают всем условиям, предъявляемым к печным трубам. По стоимости модульные трубы подходят сэндвич трубам, но срок эксплуатирования у них выше втрое и формирует 30 лет.

Монтаж печных труб

1 — труба для дыма, 2 — стропильная нога, 3 — негорючий материал для теплоизоляции, 4 — балка

Прекраснее всего, когда монтаж печной трубы производится на строительном этапе дома, бани вместе с строительством самой печи.

В этом варианте легче организовывать  систему стропил прежде чем выводить печную трубу  и  сделать нужные щели между трубой и конструкциями из дерева (13-15 см), какие заполняются негорючим материалом для теплоизоляции (базальтовая вата).

камины и Бытовые печи должны иметь фундаментальные фундаменты, способны выдерживать вес самой печи  и вес трубы.
Дымотвод обязан быть защищен от проникновения в него влажности, разного мусора. Для этого выполняют оголовок печной трубы. Иначе называют его дефлектором, искрогасителем.

Он соединяет в себе пару функций – гасит вылетающие из трубы искры огня, совершенствуют тягу, оберегает внутреннюю часть дымоходной трубы от влажности и декорирует собственным видом дымотвод. Вид оголовка может быть весьма разнобразным, но его практичность не должна нарушаться.


Кладка печной трубы (дымохода) из кирпича: размеры, устройство, как выложить

Дымоход – это одна из важнейших частей любой системы отопления, которая использует энергию сгорания топлива. Основной его задачей является отвод продуктов горения и создание тяги, необходимой для подачи свежего воздуха в топочную часть печей. Наибольшее распространение в индивидуальном строительстве получили дымовые трубы из кирпича – недорогого и надежного материала, обладающего необходимой прочностью и стойкостью как к низким температурам, так и к интенсивному нагреву.

Основные требования к дымоходам

От правильного расчета дымоходной части печи или камина зависит множество факторов, обеспечивающих комфорт и безопасность проживания в доме. Это и пожаробезопасность, и чистота воздуха, и затраты топлива, и многое другое. Поэтому, независимо от типа, размера и предназначения отопительного прибора, устройство дымохода к нему должно подчиняться нескольким основным правилам:

  • Защита от пожаров. Дымоход должен соответствовать довольно жестким противопожарным требованиям – расстояние от внешней стороны кладки до поверхности стен из горючих материалов должно составлять не менее 380 мм, а в местах прохождения трубы через межэтажные перекрытия необходимо делать специальные утолщения, называемые опушкой.
  • Высота. Вертикальные размеры оказывают наибольшее влияние на такой важный параметр всей системы отвода продуктов горения, как тяга. Правильный дымоход не может иметь высоту менее 5 метров. Кроме того, решающее значение имеет перепад высот между оголовком и поверхностью кровли: верхняя точка трубы должна быть на уровне конька или чуть выше его при расстоянии до конька не более 3 метров, а для плоской крыши – возвышаться над ней не менее чем на метр.

    Выбор высоты дымохода в зависимости от расстояния до конька

  • Толщина стенок. В жилых домах она не может быть меньше 10 см.
  • Внутреннее сечение. Дымоход по всей его длине необходимо выложить так, чтобы площадь его внутренней части была постоянна.

Каждая дымоходная система по-своему уникальна и должна выполняться по согласованному проекту, в котором описывается полная схема всей кладки по слоям. Общими рекомендациями для любого способа устройства печей являются обеспечение герметичности и гладкости внутренней поверхности.

Размеры и конфигурация дымохода

Движение дыма по печной трубе происходит по спирали, поэтому оптимальной ее формой ее внутреннего сечения считается круг. Однако выложить такую поверхность из кирпича не представляется возможным. Поэтому чаще всего строительство малоэтажных жилых домов сопровождается возведением дымохода с прямоугольного вида.

Главные составляющие дымохода

Считается, что углы, как и шероховатости кладки являются препятствием для равномерного выхода продуктов сгорания, поэтому при устройстве дымохода часто рекомендуется выполнять обработку внутренней поверхности какой-либо выравнивающей смесью, например, штукатуркой.

Однако необходимо иметь в виду, что такое устройство канала вывода дыма необходимо делать с особой тщательностью – от постоянных перепадов температур штукатурка может осыпаться.

Размеры дымохода зависят от габаритов строения – слишком большая труба на маленьком доме будет выглядеть довольно комично. Наименьший расход кирпича обеспечивается, когда производится строительство трубы с внутренними размерами 260 х 130 мм. Такая конструкция получится, если каждый ряд сложить из пяти кирпичей. Часто встречаются печные трубы и большего размера, например, для русских печей с большим порталом рекомендуется делать дымоход с сечением канала 260 х 260 мм.

Особенности кладки дымохода

Кладка дымохода начинается непосредственно с верхней части печи, для этого на ее поверхности нужно выложить надсадную трубу. Она строится последовательно, ряд за рядом, с обязательной перевязкой между ними.

Порядовка кладки распушки печной трубы

Порядок укладки кирпича практически повторяет устройство стен и перегородок, есть лишь несколько важных особенностей:

  • Необходимо следить за горизонтальным положением каждого выложенного ряда и регулярно делать проверку вертикальности конструкции;
  • Класть дымоход нужно на цементно-глиняный раствор. Рекомендуется использовать следующие пропорции: две части цемента на одну часть извести и пять частей песка;
  • Оптимальная толщина раствора – 5-10 мм. Более толстый слой не позволит построить прочную конструкцию, он будет крошиться и рассыпаться из-за постоянного перепада температур;
  • Очень важно обеспечить качественную заделку швов, для того чтобы полностью устранить возможность попадание искр из внутреннего пространства трубы на горючие поверхности;
  • Рекомендуется использовать только целые кирпичи. При необходимости установки какой-либо части (половинки, четверки или трехчетверки) толщина раствора между ними должна быть минимальной.

Материалы для изготовления дымохода

Строительство дымохода предполагает наличие всего лишь двух основных компонентов: вам потребуется кирпич и раствор. Здесь мы приведем несколько советов о том, какого качества материалы надо выбирать для того, чтобы сложить хороший дымоход.

  • Кирпич. Дымоходы выкладываются из хорошо обожженного кирпича марки не ниже М200. Лучше использовать кирпичи с ровной окраской и четкими гранями – их можно класть на минимально возможный тонкий слой раствора. Стандартный размер кирпича – 250 х 120 х 65 мм;
  • Раствор. Для кладки прочного дымохода нужен специально приготовленный раствор из воды, песка, цемента и глины. Качество раствора напрямую зависит от размера зерен песка – чем они меньше, тем тоньше получится шов. Вода должна быть максимально чистой и мягкой, а глина – такой же, как при производстве кирпича.

Устройство примыкания печной трубы к поверхности кровли выполняется с помощью покрытия, способного обеспечить гидроизоляцию места стыка.

Для лучшей защиты от попадания воды в месте выхода трубы из кровли лучше делать утолщение с внешней стороны (выдру).

Порядовка для кладки выдры кирпичного дымохода

При отсутствии выдры все зависит от того, какой материал будет использоваться для отделки – чаще всего применяется специальная схема, когда оцинкованное железо вставляется в специальный надрез в плоскости кладки, сделанный болгаркой.

Часто встречающиеся ошибки при устройстве дымохода

Правильный учет всех вышеперечисленных требований и особенностей позволит довольно просто сложить хороший дымоход для большинства печей. И все же довольно часто приходится встречаться с ситуациями, когда печные работы выполняются неправильно.

К числу наиболее распространенных ошибок относится недостаточная высота трубы относительно кровли. Дымоход с низко расположенным оголовком не сможет обеспечить необходимой тяги.

Иногда построить прочную дымовую трубу мешает неправильно приготовленный раствор. Из-за этого кладка с течением времени может разрушаться.

Эффективность работы печей и каминов сильно зависит от равномерности внутреннего канала дымохода. Нарушение его формы приводит к появлению завихрений потока дыма, так же как и к повышенному отложению сажи и копоти на стенках трубы.

Строительными нормами установлено, какого отклонения от вертикали необходимо избегать. Для печей и каминов этот показатель не должен превышать 30° при отклонении в сторону не более метра.

Если вы находитесь на этапе устройства дымохода, это значит, что такие сложные моменты, как устройство фундамента, кладка основной части печи или камина уже позади. Казалось бы, осталось совсем чуть-чуть – соорудить прямую трубу до выхода из крыши. Однако надо иметь в виду, что устройство печей требует максимальной аккуратности, здесь важна каждая деталь. Правильно собранный дымоход увенчает красивую и эффективную отопительную систему и позволит максимально комфортно пользоваться всеми ее преимуществами.

Кладка кирпичной дымоходной трубы — Еврогиб

В этой статье мы обратим внимание на сложные моменты кладки дымоходной печи из кирпича. Наша продукция (дымники, кожухи) защищает оголовок трубы от разрушения, но надёжно работает только тогда, когда сама труба выложена правильно.

Самым надежным дымоходом станет труба из красного обожженного и полнотелого глиняного кирпича, выложенная при помощи пористого и теплого известкового раствора. Швы такого дымохода дышат внутри, не запотевают, хорошо пропускают воздух, обеспечивая тем самым долгий срок службы кирпичной трубы.

Привычный многим цементно-песчаный раствор не годится для кладки дымоходных труб под кровлей. Он сравнительно легко трескается от перепадов температуры, не пропускает воздух и очень плотен. Из-за того что раствор запотевает, образуются потеки, которые при смешивании с сажей проникают сквозь швы печных стенок и портят побелку, а также издают неприятный запах. Вместо извести в раствор может добавляться глина. А вот оголовок трубы (над кровлей) часто выкладывают с помощью цемента и это правильно.

Эффективность трубы зависит от силы тяги, которая, в свою очередь, зависит от высоты дымохода.

Минимальная высота должна составлять 5 м. Чем ближе головка изделия расположена к коньку крыши, тем больше высота дымохода и тем меньше сама головка. Тяга в дымоходе создается потоками воздуха, идущими снизу вверх. Такое движение воздушных масс создает небольшое разрежение, и в стояке конструкции возникает тяга.

Схема кирпичного дымохода и основные термины


Выбор материала для кладки кирпичного дымохода

Важный момент при строительстве дымохода – выбор кирпича. На разных этапах возведения дымоотводящего канала можно использовать разные виды кирпича:


  1. Красный полнотелый шматочный или керамический кирпич – хорошо обожженный. Материал имеет ровные края и четкую прямоугольную форму. При простукивании красного кирпича слышен характерный «металлический» звук. Этот тип кирпича рекомендован к кладке любого участка дымохода. Минимальный показатель марки – 200.
  2. Кирпич розового цвета – недожженный. Во время стука по такому кирпичу раздается глухой звук. Обычно его применяют для кладки менее важных участков.
  3. Темно-коричневый кирпич (пережженный) – оптимальный вариант для кладки фундамента дымохода.
  4. Размер кирпича для обустройства дымохода – 25*12*6,5 см.

Важно! Пористый, облегченный и пустотелый кирпич запрещен к применению при возведении дымохода.

Кладка разных частей конструкции отмечается использованием рабочего раствора отличного по составу:

  • область дымохода выше кровли выкладывается на цементно-песчаную смесь;
  • кладка под кровлею осуществляется известковым или цементно-известковым раствором.

Устройство фундамента дымохода

Отдельный фундамент требуется только для труб, относящихся к группе коренных. Например, фундамент под дымовую трубу котельной.

Фундамент кладётся аналогично фундаменту под печь, теми же способами и с учётом таких же требований.



А собственно монтаж дымовой трубы котельной осуществляется согласно предварительно рассчитанной порядовке.


Кладка печной конструкции

Дымовой канал печи не может быть меньше 130х130 мм. Такое сечение дымохода соответствует печи, имеющей теплоотдачу до 3500 Вт. Для печей большей мощности сечение дымохода должно быть 260х260 мм. В зависимости от размера сечения дымового канала, кладку ведут несколькими способами:

  1. «Четверик» – в 4 кирпича.
  2. «Пятерик» – в 5 кирпичей.
  3. «Шестерик» – в 6 кирпичей.

Перед тем как выкладывать дымоход из кирпича обустраивается насадная труба. Она возводится с обязательным соблюдением кирпичных перевязок. Насадная труба выкладывается прямо над камином или на печке в форме прямоугольника размером примерно в 4-6 кирпича. Внутри конструкции оставляется полость – дымовой колодец. Заканчивается насадная труба, не доходя пяти-шести рядов до перекрытия.


Вывод кирпичного дымохода над крышей

Кладка дымовой трубы из кирпича начинается с шейки печи (находится на перекрыше). Шейка не доводится до перекрытия чердачного на несколько рядов (2 – 4) . Здесь устанавливается задвижка. Далее проводится кладка с расширением.

Полученное утолщение на трубе именуется «распушкой» и выполняется на уровне нахождения перекрытия. От неё до кровли, через весь чердак (по высоте) проходит часть трубы, именуемая стояк. С внешней стороны крыши (кровли) имеется второе утолщение (выдра).


Для защиты от проникновения влаги внутрь чердачного помещения в том месте, где труба проходит через кровлю, делается гидроизоляция дымовой трубы на крыше.

Выдра на 100 мм от трубы нависает над поверхностью крыши по всему периметру трубы и отводит осадки на крышу.

Чуть выше внешней части крыши, над выдрой, идёт шейка трубы, площадь которой в плане равна площади стояка. На верхнем конце шейка расширяется. Здесь выполняется оголовок.


Над ним, в целях защиты трубы от попадания в неё влаги (дождь, снег и т.п.) и улучшения тяги ставится дымник (флюгарка).

Распушка и выдра – наиболее сложные в техническом плане элементы дымовой трубы. Они кладутся, удлиняясь от ряда к ряду на 60-70 мм по длине и ширине.

Распушку кладут, отступив от перекрыши на небольшое расстояние. Типовой вариант порядовки распушки:


Порядовка выдры (вариант):


Существуют варианты изготовления выдры из армированного железобетона и распушки со специальными заполнителями.

Но, если вами выполняется кладка дымовой трубы из кирпича, выбирать их советуем только в том случае, если вы имеете необходимый опыт работы.

Контроль вертикали производят по строительному отвесу. Кладка кирпича ведется со смещением швов (т. е. делается перевязка).

Основные критерии кладки

Дымоходная труба в установке практически не отличается от печной кладки. Отдельные затруднения вызывает монтаж в месте перехода через устройство уширения, расположенное выше кровли и чердачного перекрытия.

Главными требованиями кладки являются: плотное заполнение швов, вертикальность массива, гладкая поверхность дымоходных каналов.

Монтаж насадной трубы является продолжением кладки печи, потому что она стоит на перекрыше, и до места перехода через чердачное покрытие используется аналогичный печной кладке раствор. В месте, где труба переходит через потолок, устанавливается горизонтальная разделка, иными словами — уширение стенок, этот прием производится для обеспечения противопожарной безопасности. Одновременно с перевязкой швов производится монтаж трубы и разделки, внутренний канал делается с одним сечением, а наружная стена медленно расширяется — этот фактор достигается путем напуска наружной кладки в каждом ряду (на 4 см).


Между деревянными балками и разделкой необходимо устанавливать огнеустойчивую теплоизоляцию, к примеру — базальтовые маты. В пределах чердачного помещения монтаж стояка ведется по маячку, таким образом, над разделкой выкладывается 2-3 ряда дымоходной трубы. От площади крыши на один из углов опускается отвес, для этих целей в точку обрешетки крыши, из которой этот отвес опущен, вбивается гвоздь.

После чего к гвоздю привязывается капроновая нить, нижний конец этой нити также прикрепляется к забитому в угол гвоздю, который располагается в шве кладки дымовой трубы. По этому углу и ведется кладка, которая проверяется угольником либо промером диагоналей через 3-4 ряда. Кладка дымоходной трубы выше кровли представляет некоторые затруднения, в этом месте кладка производится на сложном глино-цементном растворе.


Типичные ошибки при возведении дымохода

В работе отопительного прибора могут быть сбои, связанные с дефектами, которые были допущены при кладке дымохода:

  1. Плохой фундамент или основа
  2. Неподходящий кирпич
  3. Недостаточная высота трубы относительно крыши дома влияет на снижение тяги.
  4. Некачественный раствор, применяемый при кладке, разрушается под воздействием различных температур – прочность и герметичность дымохода ухудшаются.
  5. Неравномерность внутреннего канала провоцирует появление завихрений – на стенах откладывается сажа/копоть.
  6. Допустимое отклонение по вертикали – 30°С на отрезке 2 м.

Защита оголовка трубы

Со временем кирпичная труба разрушается от перепадов температуры и осадков. Защитить, а иногда и восстановить её помогают наши изделия – дымник и чехол на трубу:

Основные функции дымника на трубу:

  • Защита от попадания в трубу осадков и мусора
  • Защита от птиц (они могут устроить в трубе гнездо)
  • Усиление тяги
  • Защиты дымоходной трубы от разрушения.

К тому же дымник на крыше это просто красиво – составляя с кровлей единое целое, дымник придаёт трубе законченный вид.

Заказать дымник или защитный кожух на трубу можно отправив эскиз на [email protected]

Печная труба на крыше: вывод дымохода на крышу

Печная труба на крыше – это обычное дело для любого частного дома. А как сооружается этот элемент дымохода? Какие можно использовать материалы, и какие существуют нюансы?

О материалах и применяемых схемах

Русская печь всегда была главным сооружением в жилище. Но даже по прошествии многих веков и совершенствование технологий без печных труб на крыше не обходится ни один частный дом. В отводе дыма нуждается любой отопительный прибор, включая газовые котлы и камины.

Прежде всего, необходимо разобраться с применяемыми схемами отвода продуктов горения. В зависимости от них место вывода печной трубы на крышу будет разным. Как правило, используют следующие основные схемы дымоходов:

  1. Скрытый. Такой способ установки дымохода подразумевает наличие вентиляционных полостей внутри стен дома. Такой способ помогает скрыть все коммуникации. В этом случае труба будет выводиться на крышу через одну из несущих стен.
  2. Внешний. В этом случае труба от отопительного прибора выводится наружу, а далее идет по внешней стене дома.
  3. Коренной. Такой дымоход считается классическим. Здесь вертикальный стояк идет непосредственно от печки или камина. В этом случае дымоход возводится на собственном фундаменте.

Скрытый и коренной дымоход требуют вывода печной трубы на крышу. Внешняя схема проще в монтаже, но существенно портит внешний вид дома, поэтому она используется редко.

Перед началом работ необходимо выбрать используемый для трубы материал. Все применяют три основных группы – это керамика (в основном жаростойкий кирпич), металл и асбестоцемент. У каждого типа материала есть свои плюсы и минусы.

Классическим считается дымоход из кирпича. Именно такой материал используется при создании коренного дымохода. В этом случае печная труба на крыше также делается из кирпича, но можно использовать и асбестоцементные трубы. Последний вариант более устойчив к атмосферным воздействиям и служит дольше.

Металлические трубы в качестве материала для печных труб также используются часто, но тут есть свои нюансы. Сталь хорошо проводит тепло, а значит, трубопровод внутри дома необходимо тщательно утеплять. Плюс ко всему требуется особое внимание обратить на пожарную безопасность. Если труба будет проходить через деревянные перекрытия, то при нагреве они могут начать гореть.

Перед тем как вывести печную трубу на крышу необходимо определиться с схемой самого дымохода и используемым материалам. Наиболее популярный вариант считается коренной и скрытый. При этом вторую схему можно сделать только во время строительства дома, так как дымоход будет проходить внутри одной из несущих стен. В качестве материала для трубы можно выбрать огнеупорные кирпичи, сталь или асбестоцементные трубы.

Выводим печную трубу на крышу

Прежде чем приступить к работе следует четко определиться с местом. Конечно, оно будет сильно зависеть от выбранной схемы дымохода. Но все-таки стоит учитывать некоторые рекомендации специалистов. К ним относится следующее:

  • нельзя выводить печную трубу на крышу поблизости от окон и балконов. В противном случае угарный газ будет проникать в жилище. Лучше разместить трубу от балкона или окна на расстоянии от 1,5 метров;
  • нежелательно выводить печную трубу на крышу через ендову. Зимой здесь активно скапливается снег, что может повредить места примыкания дымохода. Кроме этого, герметизировать трубу, выходящую через ендову очень сложно;
  • лучше всего вывести трубу через конек. Здесь не скапливается снег, и герметизацию стыков сделать легко. Но если на крыше есть коньковая балка, то провести через нее трубу будет сложно.

Оптимальный вариант – это место недалеко от конька крыши. В этом случае можно довольно легко провести герметизацию стыка, плюс ко всему большая часть трубы будет находиться в закрытом помещении (чердаке), что заметно продлит ее срок службы.

Также выбор места зависит от угла наклона ската и уровня зимних осадков в вашем регионе. Если труба будет расположена слишком близко к краю крыши, то во время схода снега она может быть повреждена. Если другого места выбрать нельзя, то перед дымоходом устанавливают защитные приспособления (снегозадержатели).

Рекомендации специалистов касаются и высоты дымохода. Тут многое зависит от места расположения трубы. Если дымоход выходит на расстоянии до 1,5 от конька, то его высота должна быть минимум полметра. Если труба расположена дальше, то ее верхний край должен минимум совпадать с уровнем конька.

При выводе печной трубы на крышу для нее создается собственная стропильная система. Она выполняется из боковых стропильных ног и поперечных балок, все элементы выполняются из деревянного бруса. Такая стропильная система должна отстоять от трубы на расстоянии 15-20 сантиметров. Это необходимо из-за пожарной безопасности.

Места прохода трубы через кровельный пирог требуется тщательно гидроизолировать и защитить от потерь тепла. При это необходимо использовать только негорючие материалы. Очень часто, чтобы облегчить работу, используют уже готовые решения – модульные дымоходы «сэндвич».

Такие комплекты могут быть выполнены из различного материала. Выбор подходящего варианта будет зависеть от используемого топлива. В комплект входят следующие основные элементы:

  • юбка – приспособления защищающее место выхода трубы на крышу;
  • кровельный проход – устройство, предназначенное для пропуска печной трубы через кровельный «пирог»;
  • сама труба, сделанная из нескольких секций;
  • различные хомуты и крепежные приспособления.

Монтаж и проводка такой трубы через крышу осуществляется без особых проблем. Главное, вырезать в кровельном «пироге» отверстие необходимого диаметра и формы.

При выводе печной трубы на крышу важно правильно выбрать место. Лучше всего, если это будет участок поблизости к коньку. В этом случае сама труба будет более надежно защищена, и при этом провести качественную герметизацию не составит большого труда. При проходе через кровельный «пирог» необходимо сделать отдельную стропильную систему для трубы. Кроме того, провести тщательную защиту от возгорания. Чтобы облегчить задачу можно воспользоваться уже готовыми модульными дымоходами, в составе которых уже предусмотрены все необходимые приспособления и устройства.

установка, как сделать из кирпича и нержавейки своими руками

В современном мире печное отопление постепенно уходит в прошлое. Но актуальность строительства печей и каминов остается. Камины устраиваются в жилых домах, а печи преимущественно применяются для бань, саун, барбекю, стационарных  мангалов  и прочих мест, где нужен открытый огонь. Поэтому печная труба на крыше здания или летнего сооружения требует к себе внимательного отношения при её возведении.

Виды дымоходных труб

Печные трубы по материалу, из которого их возводят, подразделяются на кирпичные, металлические, асбоцементные,  трубы – сэндвичи и модульные. По месту установки печные трубы бывают:

  • стеновыми, когда труба располагается в капитальной стене здания, внутренней или наружной; насадными, когда труба устанавливается  прямо на печь;
  • подвесные, дымоходная труба крепится к наружной стене здания;
  • коренными, когда дымоход имеет вид отдельно стоящей конструкции рядом с печью.

Требования  к печным трубам

Возводимая печная труба своими руками должны отвечать требованиям:

  • теплоотдачи;
  • высоте;
  • внутреннему сечению;
  • термостойкости;
  • механической прочности.

Дымоходная труба должна быть определенной высоты. Высокая труба создает лучшую тягу в топке, но вместе с тем горячие газы при слишком большой высоте трубы сильно охлаждаются, что приводит к созданию конденсата, уменьшению тяги и появлению дыма в помещении.

Внутреннее сечение дымоходной трубы должен соответствовать размерам топки. Чем больше топка, тем больший огонь в ней и больше дыма. Значит и сечение дымохода должно быть таким, чтобы дым успевал выходить наружу. При маленьком сечении  печь начинает дымить. Если сечение дымохода большое, а топка малых размеров, это приводит к тому, что  горячие газы выходят с малой скоростью, вследствие чего образуется конденсат и уменьшается тяга.

Если теплоотдача дымоходной трубы высокая это приводит к тому, что горячий дым, проходящий по трубе, быстро остывает, в результате образуется конденсат и снижается тяга.

Из чего сделать печную трубу?

Перед тем как сделать печную трубу нужно выбрать материал для её изготовления. Печная труба должна выполняться из таких материалов, которые могут выдерживать высокие температуры.

Внутри материал трубы должен выдерживать температуру в течение 30 минут достигающую 1000 град. и постоянную в 500 град. Горячие дымовые газы проходят по трубе с температурой немного  ниже 300 град,

Такой запас термостойкости печных труб связан с тем, что сажа, скопившаяся в дымоходе, иногда может воспламеняться, и температура её горения очень высока. С наружной стороны дымоходная труба не должна нагреваться больше 90 градусов, а в местах её прохода через легковоспламеняемые конструкции  65 градусов.

Возводимые печные трубы для бани каминов должны быть прочными и при воздействии на них высоких температур (в случае пожара) должны сохраняться в течение полутора  часов. Кроме этого материал дымоходных труб должен быть стойким к химическому составу дыма. Часть трубы, которая выходит наружу на крыше, должна отвечать требованиям морозостойкости.

Традиционно всегда выполнялись дымоходные трубы из кирпича. Этот материал отвечает всем предъявляемым  требованиям к печным трубам. Но не каждый владелец дома может выложить кирпичный дымоход своими руками. Здесь требуется навык работы и определенные знания специфики печных работ. Но нужно заметить, что трубы к обычным варочным печам и каминам отличаются по степени нагреваемости.

Если в печных трубах температура достигает 250 градусов, то в каминных она доходит до 400.Поэтому при устройстве печной трубы для камина рекомендуется использовать жаропрочный кирпич, изготовленный из шамотной глины. Толщина стенок трубы должна быть не менее 150 мм, а межкладочные швы 5 мм.

Ввиду таких требований стоимость возведения каминных труб увеличивается в связи с большим расходом материалов и их повышенной цены. Также и увеличивается и вес самой трубы, что ведет к увеличению прочности фундамента, устраиваемого под камином.

кладка кирпичной трубы в потолочном проеме 13,5 на 13,5 см

Иногда для печных труб используют трубу из асбестоцемента. Обычно такой материал применяют в дачных домиках, в банях, на летних кухнях, при сооружении мангалов и барбекю. Их преимущество в том, что они недорогие, быстро монтируются, имеют малый вес. Но недостаток таких труб — при высоких температурах  они могут давать трещины. Кроме этого поверхность асбестоцементных труб не отвечает требованиям термостойкости, так как сильно нагревается, что создает пожароопасную ситуацию.

Дымоход из нержавейки

Трубы из нержавейки нашли применение  при установке газовых котлов, печек-буржуек в банях, саунах. По всем нормам такие трубы следует изолировать негорючим материалом, так как  их поверхность сильно нагревается, что может привести к пожару.

Кроме этого, материал таких труб слишком тонкий, чтобы выдерживать длительное время высокие температуры, поэтому такие трубы довольно быстро выходят из строя. Также в этих трубах происходит обильное выделение конденсата, так как дым быстро остывает.

Сэндвич трубы

В настоящее время при строительстве печей и каминов все больше применяются современные виды дымоходных труб, которые изготавливаются в заводских условиях, а на месте их только собирают. Они отличаются надежностью, пожаробезопасностью,  устойчивостью к кислотным реакциям и могут отводить дым невысокой              температуры. Среди таких современных труб выделяются трубы – сэндвичи, которые состоят из трех слоев и производятся разных диаметров.

Внутренняя труба изготавливается  из нержавеющей стали, далее следует слой теплоизоляции,  верхний слой выполнен из  оцинкованной стали. Установка печной трубы производится метровыми отрезками.

Достоинства таких труб заключаются в быстрой сборке, малом весе. Малый вес дает возможность уменьшить затраты при устройстве фундамента под печь, а различные диаметры позволяют выбирать размет топки.

Однако, у этих конструкций имеются и свои недостатки. Которые заключаются, прежде всего, в высокой стоимости, а также в недолговечности, не герметичности.

При смене высоких температур на низкие внутренние части такой трубы могут изменять свое положение относительно друг друга, поэтому может происходить разгерметизация наружной обшивки, что грозит пожаром. Производители гарантируют срок эксплуатации таких труб  в течение 10 лет.

Модульные дымоходы

В числе современных материалов для устройства печных труб большой популярностью пользуются модульные дымоходы, отдельные части которых также производятся в заводских условиях, а на месте их лишь монтируют. Внутренняя  часть трубы выполняется из огнеупорного материала, далее следует утеплитель из базальтовой ваты  и верхняя оболочка выполнена  из легкого бетона.

Ввиду того, что на внешней стороне трубы создается температура 50-60 градусов,  отделка печной трубы может выполняться декоративными  материалами. Модульные дымоходы отвечают всем требованиям, предъявляемым к печным трубам. По цене модульные трубы соответствуют сэндвич трубам, но срок эксплуатации у них выше в три раза и составляет 30 лет.

Монтаж печных труб

1 — дымовая труба, 2 — стропильная нога, 3 — негорючий теплоизоляционный материал, 4 — балка

Лучше всего, когда монтаж печной трубы производится на стадии строительства дома, бани вместе с возведением самой печи.

В этом случае легче устраивать  стропильную систему перед тем как вывести печную трубу  и  создать необходимые зазоры между трубой и деревянными конструкциями (13-15 см), которые заполняются негорючим теплоизоляционным материалом (базальтовая вата).

Бытовые печи и камины должны иметь основательные фундаменты, способные выдержать вес самой печи  и вес трубы.
Дымоход должен быть защищен от попадания в него влаги, различного мусора. Для этого делают оголовок печной трубы. По-другому его называют дефлектором, искрогасителем.

Он совмещает в себе несколько функций – гасит вылетающие из трубы искры пламени, улучшают тягу, защищает внутреннюю часть дымоходной трубы от влаги и украшает своим видом дымоход. Вид оголовка может быть самый разный, но его функциональность не должна нарушаться.

Также советуем посмотреть:


Печная труба.

Виды, особенности конструкции и технология вывода через крышу

По мере возведения сруба и его обустройства у застройщика на завершающих этапах возникает нужда в установке генератора тепловой энергии. Современные генераторы предусмотрены для функционирования на нескольких видах топлива. Распространенным источником тепловой энергии является и остается углеводородный тип топлива, например, нефтепродукты, газ и уголь, либо древесина. Какому виду топлива вы не отдали бы предпочтение, в любом из случаев при функционирующем агрегате появляется необходимость в отводе их продуктов горения. Существует несколько путей решения данной задачи, но вывод всегда однозначный – появляется необходимость в обустройстве дымохода, поскольку это существенная составляющая очага.

Дымоходы могут быть выполнены из кирпича и материалов металла и керамики. Кирпичные дымоходы выполняют из огнеупорного кирпича. Металлический дымоход устраивается из нержавеющей стали в один либо два контура, которые разделены теплоизолирующим материалом. Керамические дымоходы представляют собой трехслойные системы, составляющие которых: керамика, изоляция, пенобетон. Каждый из вариантов имеет свои преимущества и недостатки. Например, печная труба из металла проста в монтаже, кирпичный дымоход имеет презентабельный вид, а керамическая система отличается высокой ценой, при всех равных условиях с остальными дымоходами. Не единственное, но самое главное требование к материалу – это газоплотность, т. е. сопротивление проникновения газа через стенки.

Рассмотрим в нашей статье несколько простых правил, касающихся того, как правильно вывести дымоход через крышу. Разберемся, в какой части крыши будет лучше располагаться печная труба, какой высотой она должна быть и как правильно обустроить место прохода дымохода через кровлю.

  1. Основные предъявляемые потребности к дымоходу.
  2. Выбор места установки дымохода.
  3. Кровельный «пирог» и дымоход.

Основные предъявляемые потребности к дымоходу

Дымоходы выводят на поверхность крыши в соответствии с нормативной базой по дымоходам СНиП 41-01-2003 в разделе «Отопление, вентиляция и кондиционирование». Этот момент является основополагающим, поскольку, не смотря на устаревшую нормативную базу, при проверках надзорные службы именно этим документом и руководствуются.

К дымоходу предъявляются основные потребности, например, каналы трубы печей либо других генераторов тепловой энергии, функционирующие на твердом топливе, обязаны обеспечить полное выведение в атмосферу продуктов горения. Для любого отопительного агрегата и любой печи (например русской печи) необходимо предусматривать отдельный дымоход. Рекомендуется, чтобы печная труба устраивалась в вертикальном положении без уменьшения сечения и без уступов. Требуется, чтобы территория сечения канала трубы не была меньше территории патрубка, выполняющего дымовыводящую функцию, отопительного агрегата.

Советуют, чтобы печная труба была прямее и длиннее, тяга в ней будет лучше. При этом КПД печи будет ниже. Поэтому нужно соблюдать баланс, между теплоотдачей и хорошей тягой. Рекомендуют высоту дымового канала принимать не меньше пяти метров.

В дымовых каналах необходимо предусматривать конструкцию, позволяющую производить очистку от сажистых отложений.

Вывести трубу через крышу намного проще, запланировав конструкцию на начальном этапе застройки, поскольку все требования можно учесть на стадии проекта. При процессе реконструкции уже существующей кровли и при установленном генераторе тепловой энергии печная труба также гораздо легче «впишется» в общее обустройство. А вот наиболее проблематичным вариантом является монтаж автономного источника тепловой энергии в уже эксплуатируемом деревянном доме, поскольку дымоход через потолок и кровлю будет прокладывать себе путь внепланово.

Можно упростить задачу с месторасположением отопительного агрегата и выводом его дымохода после полного окончания строительных работ. Например, можно пристроить к срубу помещение небольшого размера, которое будет служить котельной. Такой вариант часто оказывается более простым и дешевым способом обустройства отопительной системы, чем прокладывать проход дымоходу на крышу.

Выбор места установки

Согласно нормативной базе по СНиП 41-01-2003 не регламентируется месторасположение дымохода на скатной крыше. При этом четко определена требуемая высота дымовой трубы. Высота канала над коньком должна составлять не меньше 50 см, при условии расположения трубы от него на расстоянии около 1,5 м, но не ниже верха конька при удаленности от него более 1,5 м.

При всем этом дымовая труба должна располагаться не ниже проведенной от конька вниз под углом десять градусов по направлению к горизонту линии, если дымоход расположен на расстоянии более чем 3 м от конька. Вышеперечисленные требования касались скатных кровель. Требования для плоской крыши фиксировано – расположение дымохода на крыше должно быть на расстоянии, составляющем около 50 см до конька.

Стоит учесть, что дымовую трубу необходимо поднимать на 50 см выше самой высокой точки деревянного дома, к которому пристроено помещение под котельную. Если кровля на здании выполнена из горючих материалов, то вывести трубу дымохода через крышу нужно выше конька на 1,5 м. Одно из требований СНиПа гласит, что в случае, если сооружение, отапливаемое печным способом, пристроено к более высокому зданию, то дымовую трубу необходимо выводить за крышу соседнего сооружения.

Инженеры по котельному и каминному оборудованию рекомендуют располагать печную трубу ближе к коньку, объясняя это тем, что в данном варианте только небольшая часть дымохода окажется в зоне холода, что значительно уменьшит вероятность конденсации водяных паров, которые имеются в дымовых газах, в системе дымохода в зимнюю пору. Конденсат может выпасть как внутри дымохода, так и на окончании (устье) трубы либо на зонтике, который защищает ее от атмосферных осадков. Вообще от разных факторов зависит место образования конденсата. Конденсат чрезвычайно опасен тем, что при минусовой температуре образовывает наледь, которая ухудшает качество тяги в котле либо в камине. Кроме всего прочего, если конденсат стекает по наружным стенкам дымовой трубы, то он портит не только внешний вид трубы и кровли, но и сокращает срок службы самой трубы, ее отделки и кровельного материала, потому что в конденсате имеются достаточно агрессивные вещества (при топке дизтопливом – азотная и серная кислоты).

Что касается практичности месторасположения дымохода, соображения могут быть различны. Печная труба, выведенная через крышу с достаточно большим уклоном, превышающим более 25 градусов, в зимнее время года может быть снесена сходом снежных лавин. В данном случае потребуется установка отдельных снегозадержателей. При близком расположении дымохода к краю кровли – возрастает вероятность образования снежных карманов. Рекомендуют выводить трубу через крышу ближе к коньку, где будет гораздо удобнее устроить примыкания и отсутствует вероятность возникновения снежных карманов.

По мнению многих кровельщиков, вывод дымоходной трубы лучше всего произвести через конек. Во-первых, не будет трудностей в выполнении узла примыкания трубы к покрытию, а во-вторых, это гарантирует отсутствие снеговых карманов и вероятность протечки в зоне примыкания будет минимальна. Правда, появиться необходимость в создании стропильной конструкции без несущей коньковой балки либо придется разрывать коньковую балку дымовой трубой, а в местах разрыва устанавливать опоры, что не всегда возможно сделать, если крыша мансардная.

Кровельный «пирог» и дымоход

Одним из наиболее проблемных вопросов – как вывести дымовую трубу через крышу, которая представляет собой конструкцию «пирога», который состоит из гидроизоляции, пароизоляции и теплоизоляции. Основная сложность заключается в том, что для защиты от наружной влаги и водяного пара утеплителя (чаще всего это базальтовая либо стекловата) слои пароизоляции и гидроизоляции должны составлять непрерывное покрытие по всей кровле. И при этом, по требованиям пожарной безопасности согласно СНиП нормативная база гласит, что расстояние от деталей крыши из легковоспламеняющихся материалов до внешней поверхности дымохода должно составлять от 13 см до 25 см (все зависит от типа трубы). Гидроизоляцией и пароизоляцией служат полимерные пленки, которые являются горючими. Мнения специалистов кровельного дела в данном вопросе расходятся. Оптимальным решением остается отделить зону примыкания к дымоходу: стропильными ногами по бокам от трубы, а снизу и сверху от нее – поперечными балками, принятыми тем же сечением, что и стропила. Другими словами, дымоход будет проходить сквозь крышу в коробе. Расстояние от балок и стропил до дымовой трубы принимают исходя из требований СНиП. Зону по периметру дымохода необходимо заполнить негорючим материалом, в качестве которого часто используют каменную вату повышенной плотности. Данный утеплитель не боится влаги, что дает возможность обойтись без гидроизоляции и пароизоляции в зоне вокруг дымохода.

Узел примыкания гидроизоляционной и пароизоляционной пленки к коробу для трубы обустраивают следующим способом: надрезают полотна «конвертом» и доводят края до поперечных балок либо до стропил, фиксируя скобами либо гвоздевым боем. Затем гидроизоляцию прижимают брусками обрешетки и контробрешетки, а пароизоляцию прижимают основанием-каркасом для отделочного материала мансардного помещения. Для максимальной защиты утеплителя от влаги, рекомендуется места примыканий пленки к деревянным составляющим короба герметично уплотнять клеевым составом либо специальными лентами. Все же угроза нарушения циркуляции воздуха под кровлей остается. Чтобы избежать этого, необходимо ниже и выше по скату приспособить подходящие для данного покрытия вентчерепицы, аэрационные решетки либо им подобные вентиляционные детали.

При использовании широкой трубы в качестве дымоотвода, рекомендуется выше по скату обустроить разуклонку – небольшую собственную кровлю, которая будет отводить воду и снег от дымохода.

Другой способ организации прохода дымоходной трубы через крышу предполагает использование специальных металлических комплектов. Деталь, которая включает в себя некоторое количество комплектующих, каждая из которых выполняет свое определенное предназначение, называется разделкой либо модульным дымоходом. Модульный дымоход из нержавеющей стали состоит из следующих деталей:

— дефлектор, который представляет собой аэродинамическое устройство, использующее поток поднимающегося горячего воздуха, для усиления тяги в дымоходе;

— хомут под стяжки, поскольку труба может оказаться высокой и потребуется дополнительное закрепление;

— юбка, которая защищает место прохода от осадков, потому что диаметр трубы несколько меньше стального фартука, через который она проходит;

— кровельный проход, который представляет собой металлический лист с приваренным фартуком, что укладывается на крышу.

Вышеописанная конструкция на крышах, которые покрыты современными кровельными материалами (например профнастилом), хорошо вписывается в общий вид, создавая при этом меньший проем в материале покрытия.

Стоит знать, что согласно требованиям СНиПа в отношении применения стальных труб для обустройства дымоходов, допускается использовать металл исключительно в том случае, если температура газов, выходящих через дымоход, не более 500°С. Металлический дымоход для печей, которые топятся углем, использовать категорически запрещено. Дымоходы деревянных домов, где производится топка торфом либо дровами, должны быть предусмотрительно оборудованы искроуловителями, изготовленными из металлической сетки с сечением 5х5 мм.

Печная труба на крыше: устройство, разделка и ремонт

Отопление загородного дома является непростым и хлопотным делом.

Одним из важных шагов, которые дадут возможность с максимальной эффективностью работать системе отопления, является правильная установка на крыше дома печной трубы.

Специалисты сходятся во мнении, что лучше всего дымоход выводить прямо через конек.

В таком случае узел примыкания к трубе кровельного покрытия устроить проще всего.

Также при таком варианте не образовываются снеговые карманы, а значит, вероятность протечек будет сведена к минимуму.

Требования, предъявляемые к печным дымоходам


Существует несколько стандартных параметров, которым должна соответствовать печная труба:

  • высота;
  • внутреннее сечение;
  • теплоотдача;
  • механическая прочность;
  • термостойкость.

Основным параметром, который оказывает влияние на силу тяги, является расстояние от крыши до края печной трубы.

Не всегда дымоход, который выходит из крыши на 2 метра — это хорошо.

В длинной трубе выходящие газы являются горячими и происходит их резкое охлаждение во время прохождения по трубе.

И на внутренних стенках дымохода появляется конденсат.

Труба должна иметь сечение, соответствующее размеру топки.

Чем большие размеры имеет топка, тем сильнее в ней горит огонь.

Соответственно, и количество дыма в ней больше.

Чтобы дым беспрепятственно выходил наружу, необходим дымоход большого сечения.

Если его размер будет недостаточным, то дым начнет проникать в помещение.

Что очень опасно!

Если же сечение трубы будет больше, чем требуется, то произойдет уменьшение силы тяги.

Ведь дым, поднимаясь по такому дымоходу остынет, еще не выйдя наружу.

Вывод через крышу


Специалисты сходятся во мнении, что лучше всего дымоход выводить прямо через конек.

В таком случае узел примыкания к трубе кровельного покрытия устроить проще всего.

Также при таком варианте не образовываются снеговые карманы, а значит, вероятность протечек будет сведена к минимуму.

Однако имеется один, но очень большой минус: там, где будет проходить дымоход, необходимо сделать разрыв балки, и установить дополнительные опоры.

Либо в конструкции стропильной системы крыши вообще не должно быть коньковой несущей балки.


Еще следует учесть при устройстве печной трубы: изделия круглого сечения выпускаются огромным количеством предприятий.

А вот комплектующих, при помощи которых можно через крышу выполнять проход круглых труб, нет.

Их просто не выпускают.

Именно по этой причине большинство дымоходов имеют квадратное и прямоугольное сечение.

Еще одно удачное место расположения труб на крыше является ее размещение на скате вблизи конька.

При таком размещении появление снеговых мешков также маловероятно.

И с технической точки зрение устроить такой выход намного проще.

Где не рекомендуется устанавливать?

Самое неудачное место для установки – это ендовы.

То есть внутренний угол, который образован стыком двух скатов.

Качественного примыкания кровли к дымоходу в таком месте достичь практически невозможно.

Да и поток воды будет на трубу создавать дополнительную нагрузку.

Технология выведения через крышу


На то, какой вид крышной разделки конкретно будет использован, оказывают влияние несколько факторов:

  • материал, из которого изготовлен дымоход;
  • тип устройства крыши и кровельного покрытия;
  • угол наклона скатов крыши;
  • расположение дымохода.

Крышная разделка предназначена для защиты крыши от перегрева и протечек.

Именно эти требования обуславливают выбор материала, из которого изготавливается разделка.

Для металлических труб крышная разделка представляет собой конус из металла, который жестко закрепляют под определенным углом на металлическом фартуке.

Если кровля дома из обычного асбоцементного шифера, то используется свинцовый фартук.

Благодаря тому, что свинец является материалом пластичным, он приобретает такую же форму, как шифер.

Угол разделки зависит от угла крыши.

Дымоход вставляют в конус и при помощи уплотнительной манжеты герметизируют.

Если кровельный материал металлический, а труба круглая, то может использоваться не только металлическая разделка.

Сейчас часто используют проходку, изготовленную из полимера на каркасе из металла.

Представляют собой такие проходки лист алюминия и стали и колпак из резины или силикона.

В колпаке вырезается отверстие нужного размера, а лист выгибается под кровельное покрытие.

Традиционные кирпичные или сборные сэндвич-дымоходы из керамики выводят на крышу при помощи иных приспособлений.

Кирпичная труба имеет выразительный вид и не нуждается в дополнительной отделке.

Герметизация их выполняется при помощи фартука из металла, теплоизолирующего короба и планки примыкания.

Герметичность достигают тем, что элементы проклеивают специальными пленками и используют герметики.

Крышная разделка.

Круглые дымоходы

Как сказано выше, для разделки используют проходки с колпаком из полимера.

Чтобы защитить в месте прохода от перегрева деревянные конструкции, устанавливают термоизолирующий короб, изготовленный из любого негорючего материала.

Пространство между трубой и стенками короба заполняют любым негорючим теплоизолятором.

Еще об утеплении крыши изнутри.

Как покрыть крышу рубероидом в статье. Последовательность работ для дома и гаража.

Как правильно утеплить крышу мансардыздесь. А также дом и гараж.

Обычно это базальтовая или каменная вата.

Выводим на крышу и устанавливаем разделку


Приобретаем патрубок, изготовленный из тонкого металла.

Размеры патрубка — не менее 25 см от трубы до любой конструкции, которая может воспламениться.

В перекрытии вырезается отверстие по диаметру патрубка на всю глубину «пирога».

Затем вставляется патрубок.

Дымоход выводят наружу через отверстие в патрубке.

Укладывают утеплитель между трубой и стенами короба.

Проход снизу и сверху закрывается крышками.

В месте, где через кровлю будет проходить дымоход, выпиливается прямоугольное отверстие, в которое устанавливается нижний фартук разделки.

Труба стягивается хомутами и при помощи кронштейнов закрепляется к элементам кровли.

Дымоход выводится наружу до требуемой высоты.

В местах соединений устанавливают хомуты, при помощи которых крепится труба.

Стыки сажают на герметик, чтобы достигнуть максимальной устойчивости.

После того, как дымоход вывели наружу и установили, необходимо закрепить нижний фартук.

На трубу надевается крышная разделка.

Существуют разные разделки для каждого вида кровли.

Крышная квадратная разделка


Для того чтобы выполнить разделку квадратных труб, изготовленных из кирпича, используют несколько специальных элементов: галстуки, металлические фартуки, и пристенные профили.

Герметизация стыков производится при помощи герметика и самоклеящейся пленки.

Дымоход из кирпича не строится без фундамента, поэтому устойчивость его намного выше, чем круглого металлического.

Разделку таких труб выполняют после того, как установлена обрешетка и гидроизоляция.

К стенам дымохода прикладывается планка примыкания и по выступающей кромке прочерчивается контур.

По этому контуру при помощи плоскошлифовальной машины с алмазным диском штробится паз.

Планка примыкания прикладывается к нижнему краю трубы и на ней отмечаются габариты.

Теперь с обеих сторон следует вырезать вертикальную часть планки ножницами по металлу.

Затем планку следует приложить к дымоходу и забить в паз ее кромку.

Сама планка саморезами крепится к обрешетке.

Точно так же поступают с боковыми и верхней планками.

Все стыки между трубой и планкой герметизируют.

Устанавливается галстук так, чтобы вода, которая на него случайно попадет, на обрешетку не попадала.

Теперь укладывается кровельное покрытие и сверху на дымоход надеваются нижний, верхний и боковые галстуки.

Если конек находится рядом, то верхний галстук заводится под конек.

Ремонт


Если труба только начала разрушаться (с изделиями из кирпича такое бывает), то бывает достаточно все швы, которые высыпались, промазать раствором.

Если же рассыпается сам кирпич – то придется разбирать дымоход и складывать по новой.

Хорошо, если разрушились несколько наружных кирпичей.

А под крышей все в порядке.

Если что-то произошло с металлической трубой, то ее во многих случаях проще заменить, чем чинить.

Изоляция стыков


Для изоляции стыков используют специальный герметик.

И тут есть одна тонкость: если вы не хотите при первых дождях метаться по крыше и все изолировать заново, не экономьте на герметике.

Он не так и дорого стоит.

Купите фирменную вещь немецкого или финского производства – не пожалеете.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Как установить перепрошивку

Даже несмотря на то, что оклад может быть не самым сложным прошлым при установке дымохода класса А, это одна из самых важных частей вашей дымоходной системы, поскольку она предотвращает просачивание дождевой воды в потолок. Мы создали это видео и пошаговое руководство, чтобы убедиться, что вы правильно устанавливаете и герметизируете перепрошивку.

Неправильно запечатанный оклад может повредить не только крышу, потолок и гипсокартон, но и дровяную печь. Подумайте об этом, ваша дымоходная система — это прямой путь к вашей печи. Утечка воды может привести к повреждению и появлению ржавчины на дровяной печи. Мы надеемся, что вы согласитесь с тем, что несколько дополнительных шагов по обеспечению надлежащего уплотнения дешевле и проще, чем переделывать гипсокартон и красить!


Что вам понадобится

  • Пистолет для герметика
  • Замочная пила
  • Высокотемпературный силикон
  • 8 гвоздей пенни
  • Поддон
  • Молоток

Шаг 1:
Если вы устанавливаете дымоход класса А, у вас уже должно быть отверстие в крыше.Вам нужно будет проверить установку трубы в отверстие, которое у вас уже есть, чтобы убедиться, что у вас есть зазор 2 дюйма для горючих материалов по всей длине трубы. Когда вы это проверяете, используйте кольцевую пилу, чтобы увеличить отверстие в любые области, которые не позволяют зазор 2 дюйма. Убедитесь, что отверстие не слишком велико, чтобы планка полностью закрывала отверстие.

Шаг 2:
Следующее, что вам нужно будет сделать, это вытащить черепицу в том месте, где будет устанавливаться оклад.Используйте монтировку или полосу, чтобы сначала удалить черепицу с линии смолы, а затем забить гвозди. Мы рекомендуем поднять черепицу примерно на полпути вниз по сторонам гидроизоляции, чтобы убедиться, что гидроизоляция надежна и у вас есть хорошая герметичность. Если вы устанавливаете гидроизоляцию в жаркий день, убедитесь, что вы осторожны, чтобы не порвать черепицу. Вам нужно будет проверить установку гидроизоляции до тех пор, пока она не окажется в нужном месте, чтобы убедиться, что вы подняли всю необходимую черепицу.

Шаг 3:
Теперь вы захотите проверить, центрирован ли оклад над отверстием в крыше. Лучший способ сделать это — использовать одну из секций дымохода. Вставив оклад под черепицу, протяните дымоходную трубу через оклад и зафиксируйте его на месте. Это важный шаг, который необходимо предпринять, внося все необходимые корректировки в установку оклада, прежде чем закрепить его на месте. В идеале вы хотите, чтобы нижняя часть гидроизоляции была параллельна нижней части черепицы и была настолько прямой, насколько это возможно.

Шаг 4:
Следующий шаг — приступить к креплению кровельного перекрытия к крыше. Прежде чем вы возьмете молоток и начнете забивать его гвоздями, мы рекомендуем подложить под основание гидроизоляции хороший слой высокотемпературного силикона. Главное — подняться как можно выше под черепицей, чтобы силикон оказался под потолком. После того, как вы уложили полоску силикона под основание гидроизоляции, плотно прижмите вокруг основы, чтобы получить первоначальное уплотнение. Это всего лишь «защитная полоска» силикона, которую мы нанесем последней полоской по внешнему краю на более позднем этапе.Когда дело доходит до заделки дыр в крыше, мы всегда говорим: лучше перестраховаться, чем сожалеть!

Шаг 5:
Следующий шаг — прибить ваш переплет. Теперь нет необходимости возиться с гвоздями, один гвоздь за 8 или 10 пенни примерно на каждые 4 дюйма сделает свое дело. Мы рекомендуем держать ногти на расстоянии примерно 1/2 дюйма от внешнего края планки.

Шаг 6:
После того, как у вас будут все ногти, вы должны убедиться, что наносите силикон на головку каждого ногтя.Помните, что каждый гвоздь — это, по сути, дыра в вашей крыше, поэтому стоит приложить дополнительные усилия, чтобы предотвратить любые возможные утечки. После того, как вы закончите наносить силикон на ногти, вам нужно будет нанести большую полоску силикона вокруг основания накладки. Это ваша последняя печать для основы оклада. Убедитесь, что вы прилагаете дополнительные усилия, чтобы нанести немного этого силикона под каждый гребень черепицы, когда вы обходите основание гидроизоляции. Держите силикон под рукой, он понадобится вам еще раз.

Шаг 7:
Теперь мы готовы установить штормовой воротник. Для этого вам потребуется установить первую длину дымоходной трубы. Штормовой воротник просто обернется вокруг дымоходной трубы и зафиксируется на месте, отклоняя воду, которая течет по трубе и попадает под оклад. Штормовые воротники Duravent универсальны, поэтому в зависимости от диаметра вашей трубы вам может потребоваться обрезать штормовой воротник до нужной длины. Установив штормовой ошейник, вставьте язычок на одном конце в прорезь на другом и загните язычок вверх, чтобы удерживать его на месте.

Step 8:
Последним шагом в установке гидроизоляции будет нанесение большого количества силикона вокруг верхней части штормового воротника по всей длине трубы.

Если вы будете следовать инструкциям, которые мы предоставили, вы сможете установить кровлю как профессионал. Обязательно посетите наш Учебный центр по дымоходным трубам, чтобы узнать больше о том, как смотреть видео и статьи по классу дымохода.

Защитите свой дом и крышу

Капли воды в камин и дымоход во время дождя или снега могут быть частой проблемой для домовладельцев с отсутствующим или поврежденным колпаком дымохода, но это может привести к потенциально опасным проблемам с домом и крышей. Обычно при строительстве дома дымоход остается открытым. В некоторых случаях над венцом сооружается элементарный цементный колпак дымохода. Цементные заглушки дымоходов легко треснуты, со временем изнашиваются, и в конечном итоге их необходимо будет заменить.

Предотвращение засорения дымоходов

Даже если вы закроете заслонку в ненастную погоду, снег, вода, вредители, мелкие животные и другой мусор все равно попадут в дымоход. По мере того, как мусор продолжает расти, он может в конечном итоге засорить дымоход, предотвращая утечку опасных газов оксида углерода и других вредных загрязняющих веществ при следующем использовании камина.На самом деле, по данным Комиссии по безопасности потребительских товаров США, ежегодно в результате отравления угарным газом в домашних условиях обращаются в пункты неотложной помощи тысячи людей и около 200 смертей.

Минимизация повреждений водой

Кроме того, вода — один из злейших врагов дымоходов. Он может смягчить кирпичную кладку и привести к появлению ржавчины на дымовой полке и других металлических компонентах, что приведет к дорогостоящему ремонту дымохода. Размягченная кладка также приводит к растрескиванию и отсутствию кирпичей, что снижает структурную целостность дымохода.Треснувшие и недостающие кирпичи необходимо отремонтировать и заменить, чтобы предотвратить утечку окиси углерода и другие структурные проблемы. Без заглушки дымохода на крыше возле дымохода может скапливаться сильный снег, вода и лед, что может привести к повреждению крыши. Кроме того, зажигать камин в мокром дымоходе опасно, так как это может привести к тому, что в ваш дом снова попадет большой клуб дыма, наполненный золой и креозотом.

Снижение опасности возгорания

Когда вы топите камин, вы когда-нибудь задумывались, куда деваются горящие угли? Что ж, без заглушки дымохода горящие угли, которые не погаснут внутри дымохода, уходят через дымоход.Это потенциальная опасность пожара, так как летящие горящие угли могут вызвать пожар на крыше. Наши заглушки для дымоходов имеют предохранительное устройство, называемое искрогасителем, которое помогает предотвратить возгорание на крыше и в дымоходе.

Устраняет нисходящие потоки и неприятные запахи

Многие домовладельцы с открытым дымоходом жаловались на неприятный запах в доме. Это может произойти во время нисходящего потока. В ветреные дни, когда на крыше создается высокое давление, дымоход действует как вакуум, всасывающий воздух. Сила нисходящего потока выталкивает сажу и прочий мусор в дымоход, от чего в доме может исходить неприятный запах.Нисходящий поток также может создать достаточную силу, чтобы взорвать открытые стеклянные двери камина, рассыпая пепел на пол, мебель и всю комнату. Ситуация еще более опасна, если камин горит, так как выхлопные газы попадают в ваш дом. Заглушка дымохода может свести к минимуму опасные последствия нисходящего потока.

Установка заглушки дымохода

Дымоход можно рассматривать как крышу для дымохода. Это стальное или медное устройство с металлической проволочной сеткой может показаться простым, но это чрезвычайно ценное устройство безопасности, обеспечивающее дополнительную защиту вашего дома и семьи. Они очень доступны по цене и устанавливаются сертифицированным специалистом по ремонту дымоходов. Они доступны во множестве привлекательных конструкций как для одинарных, так и для многодоходных дымоходов.

Как установить трубу для дровяной печи через металлическую крышу — Модернизированный дом

Дровяные печи могут каждую зиму сэкономить сотни долларов. Все мы знаем, что перегрев может серьезно повредить наши кошельки. Один из последних этапов монтажа дровяной печи — вставка дымохода.

Убедитесь, что он безопасно выходит через чердак и вашу крышу для надлежащей вентиляции. Работа с металлической крышей может быть немного сложнее, но именно поэтому вы здесь. Чтобы установить дровяную печную трубу в металлическую крышу, вам нужно сделать отверстие, нанести гидроизоляцию и закрепить трубу.

Установка дровяной печи делает ваш дом безопасным. Ниже мы поговорим о том, как правильно установить трубу через металлическую крышу.Также есть полезные советы и рекомендации, а также удобная таблица затрат, которая поможет вам с вашим бюджетом.

Советы по установке

Как и в большинстве проектов по благоустройству дома, установка дровяной печи через металлическую крышу может быть сопряжена с некоторыми проблемами. Многие домовладельцы столкнулись со следующими проблемами, и я хотел включить их, чтобы помочь вам избежать повторения их ошибок. Давайте посмотрим, что попало в список.

Модернизация старого дымохода

Если вы работаете со старым дымоходом, вы, вероятно, заметите, что он слишком велик для современных дровяных печей.Это означает, что будет вытягиваться больше воздуха, чем количество тепла, которое он производит. Проще говоря: зимой вы сжигаете больше дров, чем нужно.

Что вы можете сделать, так это установить в дымоход вкладыш, который будет выступать в качестве посредника. Эта труба должна быть такой же длины, как и весь дымоход, но не больше выходного отверстия. Тепло, исходящее от дровяной печи, отличается от тепла обычного камина, и старый дымоход может работать неправильно.

Установка требований к высоте

В зависимости от ваших предпочтений, вы можете подумать, что короткий дымоход выглядит лучше, чем более длинный.Важно помнить, что более короткий дымоход может не обеспечивать достаточную тягу для дровяной печи. Вы можете нанять кого-нибудь, кто подберет оптимальную высоту дымохода для вашего дома.

Горизонтальные дымовые трубы

Другая вещь, с которой, кажется, сталкиваются люди, — это слишком много горизонтальных дымоходов с дровяной печью. Система вентиляции будет работать наиболее эффективно, когда она работает вертикально. Не срезайте углы и не прокладывайте трубу через окно или стену.

Кстати, поставить дымоход вдоль внешней стены вашего дома — тоже плохая идея.Хотя это проблема безопасности, вы также столкнетесь с проблемами эффективности. Дровяная печь лучше всего обогреет дом, если труба проложена вдоль внутренней стены.

Наличие ветряной дымовой трубы

Понятно, что некоторым домовладельцам придется добавить пару изгибов к дымовой трубе. С этим можно быстро перестараться, и по возможности следует избегать этого. Система вентиляции должна быть прямой, чтобы предотвратить накопление вызывающего пожар химического вещества, называемого креозотом.

Как установить трубу для дровяной печи через металлическую крышу

Когда дело доходит до установки дровяной трубы для печи, важно изучить местные и национальные строительные нормы и правила.При работе с металлической кровлей могут быть определенные правила и нормы, которых необходимо придерживаться.

Такие вещи, как зазор и высота трубы, могут потребоваться для утверждения. Проконсультируйтесь в местном строительном отделе, чтобы убедиться, что вы соблюдаете правила. Если вы все в порядке, вот пошаговые инструкции, которые помогут с легкостью выполнить работу.

Шаг первый: установка плиты

Если вы еще этого не сделали, поставьте дровяную печь именно в том месте, где вы собираетесь ее установить.Если он уже установлен, вы на шаг впереди и значительно упростите свою работу. Поместите одну секцию дымохода на соединение с печью, чтобы использовать ее в качестве направляющей.

Шаг второй: создание вашей отметки

Затем возьмите отвес с потолка, чтобы отметить центр трубы на фанере для обшивки крыши. Просверлите пилотное отверстие в том месте, где вы сделали отметку, и обязательно пройдите сквозь металлическую крышу. Это делается для того, чтобы проделать физическое отверстие там, где должен быть центр дымохода.

Шаг третий: создание диаметра

Если у вас есть компас для рисования, третий шаг будет простым.Возьмите его и наметьте внешний диаметр нужного вам отверстия для дымохода. Сделайте это на внешней поверхности металлической крыши. Опять же, убедитесь, что вы соблюдаете спецификации производителя, а также все строительные нормы и правила.

Обычно между поверхностью трубы и окружающим материалом остается зазор не менее двух дюймов. Слишком близкое расположение дымохода может создать угрозу возгорания.

Шаг четвертый: вырежьте отверстие

Затем возьмите лобзик и с помощью комбинированного лезвия проделайте отверстие в крыше и фанере. Возьмите планку и наденьте ее на только что проделанное отверстие. Сдвиньте оклад на несколько дюймов вниз и проведите карандашом линию, указав верхнюю часть края.

Острыми ножницами прорежьте оклад в том месте, где вы разместили линию, прежде чем переходить к следующему шагу.

Шаг пятый: вставка окантовки

После того, как вы прорежете линию, вы сможете подложить верхний край гидроизоляции под рубероид и рубероид. Полностью наденьте его на отверстие дымохода.Нанесите ½-дюймовый валик герметика для наружных работ, немного приподняв крышу.

Это должно быть примерно на ½ дюйма выше, где конец крыши встречается с поверхностью гидроизоляции. Сделайте это еще раз, но под краем основания по периметру и надавите, чтобы он прилегал к окладу.

Шаг шестой: Сборка дымохода

Получите инструкции, прилагаемые к дымоходу, и аккуратно соберите их. По завершении вставьте дымоход в отверстие в крыше вместе с воротником.Возьмите нижний или нижний конец дымохода и наденьте его на фланец дровяной печи.

Шаг седьмой: двойная проверка проделанной работы

Шаг седьмой направлен на перепроверку всего до этого момента. Убедитесь, что дымоход закреплен на фланце. Также проверьте, не находится ли он над поверхностью крыши.

Гидроизоляционный слой должен быть зафиксирован герметиком. Затем вы можете использовать кровельные саморезы, чтобы удержать гидроизоляцию на месте. Убедитесь, что винты вставлены сбоку от планки, но не вставляйте их в нижний край.

Шаг восьмой: Завершение

Вы почти закончили! Установите заглушку дымохода в соответствии с инструкциями в инструкции по эксплуатации. Возьмите небольшое количество герметика и нанесите его с каждой стороны оклада. Добавьте его вокруг любых щелей воротника, чтобы предотвратить попадание влаги или воды.

Стоимость установки дровяной печи

Общая стоимость установки дровяной печи

Установка дровяной печи Цена
В среднем по стране $ 2,486
Минимальная стоимость 400
Максимальная стоимость 5 500 долл. США
Средняя стоимость 1,210–4 437 долл. США

Куда уходят ваши деньги

Материал Средняя цена
Дровяная печь 400–2 500 долларов США
Труба печная 300–3500 долл. США
Подушка пода 200–500 долларов
Настенные покрытия 60–500 долларов
Трудовые отношения 250–800 долларов
Итого 1210–8300 долларов

Связанные вопросы

В какую сторону идет печная труба?

Правильно вставлять дровяную трубу для печи гофрированным концом вниз.Влага появится, когда дымоход начнет остывать. Если положить обжатый конец вверх, соединения будут протекать, что в конечном итоге может привести к эрозии и ржавчине.

Как вентилировать металлическую крышу?

Вентиляция и изоляция являются ключевыми факторами при работе с металлической кровлей. Будь то небольшой сарай, гараж или целый дом. Вы должны установить воздухозаборники внизу крыши, а также иметь вентиляционные отверстия в верхней части крыши.

Они позволяют воздушному потоку безопасно входить и уходить внутри конструкции за счет постоянной естественной тяги.Отсутствие надлежащей вентиляции металлической крыши может привести к повреждению конструкции, а также к повреждению вещей под крышей.

Вам нужна двустенная труба для дровяной печи?

Двустенная труба — необходимость, если у вас дровяная печь. Если у вас одностенная труба, окружающее пространство будет нагреваться снаружи трубы и воспламениться. Используя по крайней мере две трубы, вы позволяете теплу распространяться больше, предотвращая нагревание труб настолько, чтобы вызвать пожар.

Установка дымохода на крыше крошечного дома

Установка кабельного кожуха

Убедитесь, что нижняя сторона фланца кожуха трубы и верхняя часть крыши, на которой будет располагаться фланец, чистые и сухие. Проконсультируйтесь с инструкциями по кровельному герметику и прогнозом погоды, чтобы убедиться, что условия позволят ему должным образом застыть (т.е.не слишком холодно и не идет дождь до полного отверждения).

Определите, нужно ли обрезать пыльник, чтобы он соответствовал вашей трубе.Стандартный кожух для трубы, входящий в наш комплект для металлической крыши Tiny House, не требует резки. При необходимости обрежьте башмак трубы до нужного размера ножницами. Если вам нужно отрезать ботинок, а размеры указаны в инструкциях по ботинкам, вырежьте отверстие примерно на 20% меньше диаметра проходящей через него трубы, чтобы создать плотное водонепроницаемое уплотнение без дополнительных герметиков.

Установите чехол на изолированную трубу так, чтобы металлическая сторона фланца была направлена ​​вверх.Продвигайте фланец вниз по трубе, пока он полностью не войдет в контакт с кровлей. Если у вашего башмака квадратное основание, часто лучше ориентировать угол на высокую сторону крыши (то есть как ромб, а не квадрат), что обеспечит лучшее покрытие и поможет отвести воду от фланца.

Внесите окончательные изменения в положение ботинка вокруг трубы. Убедитесь, что фланец может полностью касаться крыши, не растягивая чехол и не отрывая его от трубы.Если ваш ботинок растянут, попробуйте протолкнуть верх ботинка дальше по трубе, чтобы ослабить натяжение.

Нанесите герметик на нижнюю сторону фланца кожуха трубы, затем закрепите фланец на месте с помощью крепежных деталей через фланец в крышу. Расстояние между крепежными элементами должно составлять примерно 1–1,5 дюйма, а тип крепления определяется кровельным материалом. Заклепки хорошо подходят для листового металла. Винты из нержавеющей стали с цилиндрической головкой подходят как для металлических, так и для резиновых крыш с деревянной обшивкой за ними.Мы предпочитаем избегать оцинкованных шурупов, которые со временем ржавеют. При использовании шурупов на металлической крыше просверлите пилотное отверстие перед установкой каждого шурупа.

Фланец багажника должен плотно прилегать к поверхности крыши. Застегивайтесь от центра к краям, избегая растяжения или защемления ботинка при застегивании. При установке на гофрированной крыше убедитесь, что у вас есть застежка в нижней части каждого гофра, чтобы ботинок не соскочил.

При установке на металлическую крышу со стоячим фальцем предварительное планирование идеального размещения может помочь обеспечить успешную установку.

  1. Избегайте создания плотины, блокируя всю плоскую поверхность между двумя швами, в результате чего вода собирается у верхней части фланца ботинка. Если плоская поверхность недостаточно велика для размещения кожуха трубы, можно добавить бордюр для трубы, чтобы обеспечить достаточную монтажную поверхность, не препятствуя потоку воды. Обратитесь к производителю кровельного материала для получения рекомендаций по бордюру трубы.
  2. По возможности избегайте установки ботинка вверх и поверх шва. Установка поверх шва, как правило, не требует обслуживания в течение всего срока службы крыши, поэтому потребуется периодический осмотр и повторное уплотнение. Если невозможно избежать установки поверх шва, обратите особое внимание на угол в основании каждого шва, чтобы гарантировать, что фланец ботинка правильно согнут и закреплен, чтобы плотно прилегать к углу. Плоским инструментом, например шпателем, вдавите фланец во внутренний угол и установите крепеж как можно ближе к краю шва. Ежегодно проверяйте уплотнение и при необходимости повторно уплотняйте.

Уплотнение по периметру фланца пыльника трубы и поверх каждого крепежа.Удалите излишки герметика.

Герметик не требуется и не рекомендуется там, где труба встречается с пыльником.

Штормовой воротник не является обязательным, если вы используете сапог для трубы. При использовании штормовой манжеты установите ее непосредственно над кожухом трубы и уплотните между трубой и штормовой манжетой высокотемпературным силиконом RTV.

Вопросы и ответы: бокс в металлической трубе над линией крыши

A. Строитель Майк Гертин отвечает: Во-первых, проверьте печатные характеристики дымохода, чтобы определить минимальный зазор между дымоходом и каркасом. В большинстве случаев минимальный зазор будет 1 или 2 дюйма; если не уверены, ошибитесь в сторону консерваторов.

Обрамляйте деревянный ящик в соответствии с уклоном крыши. Я обычно строю две боковые стены из 2×3 или 2×4, и просто использую обшивку, чтобы связать стены вместе со стороны верхней и нижней сторон крыши. Сделайте общую высоту коробки на 6 дюймов короче окончания трубы без защитной крышки. Это оставляет достаточно открытого участка трубы для установки уплотнителя и заглушки. Предполагая, что сайдинг из гальки или вагонки, установите планку 1х2 обшивки по периметру коробки заподлицо с верхним краем.

Прикрепите короб к каркасу крыши, желательно шурупами или шурупами. При необходимости установите блокировку между стропильными фермами или стропилами, чтобы винты во что-то врезались. Убедитесь, что коробка вертикальная и квадратная вверху. Если необходимо, со стороны люка нарисуйте сверчка.

Установить ступенчатый оклад и черепицу как обычно. Установите сайдинг, а затем закройте обшивку 1×2 наверху отделкой 1×3 или 1×4 по всему периметру коробки. Измерьте верх обрезанного ящика, тщательно измеряя размеры.Сделайте набросок дымохода по периметру. Обратите внимание на фактический диаметр дымохода; диаметр отверстия дымохода должен быть на 1/4 дюйма больше, чем диаметр трубы.

Сделайте или изготовили колпак из оцинкованного листового металла с отдельным воротником высотой от 4 до 6 дюймов, который надевается на дымоход. Я предпочитаю использовать материал 16-го калибра, потому что он более жесткий, чем 20-й. Перед установкой воротника согните металлический колпачок по диагонали в обоих направлениях. Складки придают кепке жесткость и создают эффект бедра, чтобы вода текла.Края колпачка должны загибаться над окантовкой примерно на 2 дюйма, с выступом на 1/4 дюйма по нижнему краю.

Отрежьте и загните язычки сверху или на шее для надежного соединения.

Хотя некоторые строители закрепляют язычки заклепками и герметизируют швы высокотемпературным силиконом, я сомневаюсь, что заделанный шов будет долговечным. Лучше всего паять или паять стыки в оцинкованном металле.

Металлический кожух дымохода

Герметичная миграция — Старый дом

Моя фирма получает больше звонков по поводу утечек вокруг дымоходов, чем по любой другой проблеме.И чаще всего виной всему является оклад — листовой металл, который обеспечивает водонепроницаемость пересечения дымохода и крыши. Правильная обшивка вокруг дымохода состоит из двух слоев. Первый называется ступенчатым окладом: секции листового металла L-образной формы вплетаются в ряды черепицы и притираются к краю дымохода. Затем следует обратная обшивка: второй слой металла заделывается в стыки дымохода и загибается, чтобы закрыть верх ступенчатого оклада. Углы особенно уязвимы.Режем и загибаем металл за угол. Даже при качественной установке остается одно небольшое пятно, которое следует заделать высококачественным уретановым герметиком. Этот герметик со временем может расслоиться. Если оклад в хорошем состоянии, проблема должна быть решена путем повторной заливки. Тем не менее, герметик не заменяет надлежащим образом уложенные внахлест. Тип металла, из которого сделан оклад, зависит от того, где вы живете. Алюминий и оцинкованная сталь — обычный выбор на Юге, где я живу.Медь — самая долговечная, но, поскольку она дорогая, мы видим ее только на высокотехнологичных работах. Еще одно преимущество меди состоит в том, что уголки можно припаять для герметичного соединения. На северо-востоке каменщики неравнодушны к свинцовому окладу, который мягкий и легко сгибается. Но независимо от того, какой материал используется, он должен быть правильно уложен, чтобы не допустить попадания воды. Когда дымоход находится у основания ската крыши, мы всегда устанавливаем сверчок, небольшую отводную крышу, которая предотвращает попадание воды в верхнюю часть дымохода.Сверчков обрамляем и обшиваем, как и остальную крышу, а затем полностью покрываем модифицированной битумной мембраной, которая загибается под оклад дымохода. Поверх мембраны укладываем битумную черепицу, чтобы сверчок смешался с остальной кровлей. Поскольку дымоходы представляют собой потенциальное проблемное место, проверяйте их раз в год или два на предмет наличия слабых или отсутствующих мерцаний и трещин в кирпичной кладке. Небольшие трещины можно заделать герметиком, предназначенным для ремонта кладки. Я также рекомендую своим клиентам каждые несколько лет гидроизолировать свои кирпичные дымоходы герметиком на основе силикона, который можно наносить с помощью садового опрыскивателя.Не все строители согласны с этим, но это отличный способ предотвратить просачивание воды в кирпич.

Защищена ли ваша крыша от неожиданных повреждений? Посмотрите, подходит ли вам план гарантии на дом.

Установка заглушки дымохода | Priddy Дымоходы

Сколько стоит установка заглушки дымохода?

Заглушки для дымоходов доступны в разных размерах, формах, материалах и отделках. Заглушки дымоходов обычно изготавливаются из оцинкованного металла, нержавеющей стали и меди. Стоимость установки заглушки дымохода из нержавеющей стали может варьироваться от 175 до 225 долларов за заглушку одинарного дымохода стандартного размера.

Установка заглушки дымохода будет стоить более 1100 долларов в зависимости от материала, отделки, размера и любого специального оборудования, необходимого для установки заглушки дымохода.

Вам нужна крышка на дымоходе?

Установка заглушки на дымоход — относительно недорогая установка, если рассматривать ее с точки зрения затрат, которые она может предотвратить, но она играет неотъемлемую роль в обеспечении безопасности вашего камина и дома.Правильная установка заглушки на дымоход предотвратит попадание воды и животных в дымоход и защитит крышу от горящих углей.

Не допускайте попадания дождя в дымоход

Влага в дымоходе вызывает разрушение кирпича и раствора дымохода, а также глиняной или металлической футеровки дымохода. Кроме того, когда влага смешивается с сажей, в вашем доме может возникать сильный запах. В течение года процессы замораживания и оттаивания, замерзание и таяние снега и льда могут нанести долговременный ущерб каменным стенам дымоходов и облицовкам дымоходов, что приведет к дорогостоящему ремонту для восстановления вашего дома.

Предотвращение появления белок и других мелких животных

В заглушках для дымоходов используется сетчатый барьер для защиты дымохода и дома от пушистых захватчиков. В зимние месяцы птицы, белки и еноты пробираются в теплые незащищенные дымоходы или даже в интерьер вашего дома и гнезда. Гнезда животных могут засорять дымоход, вызывая проблемы с оттоком дыма или угарного газа во внутреннюю часть вашего дома, пока горит огонь.

Защита от горячих углей

Другая важная функция дымохода — защита крыши от раскаленных углей, которые могут вызвать пожар в доме.По этой причине заглушки дымохода также называют искрогасителями. Дымоходы камина содержат горячий дым, который несет угольки вверх по дымоходу, без заглушки дымохода эти угли могут вырваться из дымохода и упасть на крышу, что может вызвать пожар.

Сколько времени занимает установка заглушек для дымоходов?

Установка стандартной заглушки дымохода с одинарным дымоходом обычно занимает от 5 до 10 минут после того, как наш очиститель находится на крыше. Установка заглушек для дымоходов может занять 1 час или больше, в зависимости от типа заглушки.

Как установить заглушку дымохода?

Заглушки для дымохода специально разработаны для установки поверх дымохода. Заглушки для дымохода — отличный способ защитить дымоход и улучшить общий вид дымохода и дома. Заглушки для дымоходов бывают разных материалов и отделок, в том числе с порошковым покрытием из меди и нержавеющей стали. Заглушки дымохода для нескольких дымоходов изготавливаются по индивидуальному заказу, чтобы соответствовать вашему дымоходу, в зависимости от стиля крышки дымохода, который вы выбираете, крышка дымохода либо цементируется в коронке дымохода, либо прибивается к первому ряду кирпича на дымоходе.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*
