Система приточно-вытяжной вентиляции может обеспечить свежим воздухом даже очень большое помещение. Ведь приток воздуха и удаление «отработанной» воздушной массы происходит за счет принудительной конвекции. Причем приточно-вытяжная система может прокачать сквозь вентилируемое пространство любой объем воздуха. Но на практике воздухообмен ограничивается лишь 2-3 объемами вентилируемого помещения. Иначе такая схема получится чрезмерно энергозатратной.

Словом, приточно-вытяжная система имеет и неоспоримые достоинства, и некоторые недостатки. Поэтому в данной статье мы рассмотрим некоторые нюансы обустройства подобной схемы воздухообмена, позволяющие нивелировать ее недостатки и возвысить положительные качества.

Приточно вытяжная вентиляция – принцип работы

Подобная система воздухообмена функционирует по следующему принципу:

• Воздух забирается с улицы с помощью приточного компрессора. При этом он фильтруется и подогревается до комнатной температуры.
• Далее чистый и подогретый поток перетекает по приточным воздуховодам к вентиляционным решеткам, впускающим поток в комнату.
• Отток воздуха осуществляется с помощью вытяжного компрессора, генерирующего разряжение в особом воздуховоде, подключаемом к заборной вентиляционной решетке.

Такая схема приточно вытяжной вентиляции гарантирует максимально комфортный режим воздухообмена при сохранении приличной скорости реализации процесса. Ведь при должных габаритах канала воздуховода и нужном количестве вентиляционных решеток в помещение можно «закачать» (или выкачать) любой объем воздуха.

При этом степень и скорость воздухообмена определяется производительностью компрессоров, технические характеристики которых определяются по потребностям пользователя. В итоге с помощью такой схемы мы сможем обустроить вентиляцию в помещении действительно любых размеров.

Однако в силу вышеописанной схемы работы, помимо высокой производительности, такая система демонстрирует еще и не менее значительный уровень шума – пара мощных компрессоров генерирует десятки децибел шумового загрязнения. Кроме того, невозможно не отметить и высокие энергетические затраты приточно-вытяжных систем. Ведь электроэнергия расходуется не только на питание обеспечивающих циркуляцию компрессоров, но и на подогрев «входящего» потока.

Устройство приточно вытяжной вентиляции

Исходя из вышеописанной схемы и принципов работы, приточно-вытяжная система вентиляции должна состоять из следующих элементов:

• Воздухозаборного узла, состоящего из раструба, регулирующего клапана и решетки. Причем приток воздуха можно регулировать и с помощью компрессора, и посредством клапана, который может менять пропускную способность приточного канала.
• Комплекта фильтров, часть которых встраивается прямо в раструб воздухозаборника.
• Узла подогрева приточного потока до нужной температуры.
• Приточного воздуховода, набираемого из труб круглого или квадратного сечения, габаритами не менее 100 мм., по диаметру или 100х100 мм., по контуру, соединяемых в раструб, с помощью таких же фитингов. Этот воздуховод начинается от коллектора у компрессора и тянется до проветриваемого помещения.
• Приточных вентиляционных каналов, встраиваемых в плинтусы или потолки, сквозь которые проходит подогретых и отфильтрованный свежий воздух. Причем в эти каналы стоит вмонтировать еще один комплект фильтров, ориентированных, в том числе, и не шумоподавление.
• Вытяжных вентиляционных каналов, встраиваемых в стены или потолки, сквозь которые проходит «откачиваемый» воздух, уносящий их помещения углекислый газ и водяной пар.
• Вытяжного воздуховода, связывающего соответствующий канал и коллектор.
• Компрессора, генерирующего разряжение в вытяжном канале.
• Выпускной трубы, сбрасывающей вытяжной поток от компрессора за пределы помещения.

Из вышеупомянутых элементов состоит любая типовая приточно вытяжная механическая вентиляция. Особые проекты, ориентированные на режим сбережения энергии, разумеется, устроены немного иначе. В частности такие вентиляции принято комплектовать общим компрессорным блоком, генерирующим и напор на приточной ветви, и разрежение в вытяжном канале. Кроме того, энергосберегающие системы комплектуются узлом рекуперации, предполагающим нагрев приточного потока за счет  энергии горячего вытяжного воздуха.

Помимо этого любые системы вентиляции приточно-вытяжного типа комплектуются достаточно сложными блоками управления, отслеживающими интенсивность, скорость и «кратность» воздухообмена и подстраивающими эти характеристики под нужды жильцов или персонала. Ведь коммерческое помещение нуждается в 100-процентной интенсивности воздухообмена только в рабочее время, а жилой дом можно проветривать по минимуму как раз во время рабочего дня.

В итоге, с помощью таких дополнительных устройств мы можем преодолеть низкую энергоэффективность приточно-вытяжных систем вентиляции. Ну а с шумовым загрязнением справятся соответствующие фильтры и антивибрационные прокладки на стыках воздуховодов и у крепежа компрессоров.

Расчет приточно вытяжной вентиляции

Эксплуатационные характеристики любой вентиляционной системы можно улучшить за счет внедрения в ее конструкцию особых энергосберегающих узлов. Но лучшим способом оптимизации работы системы является точный расчет конструкции, в результате которого можно улучшить не только энергоэффективность, но и саму суть реализуемого процесса воздухообмена.

Поэтому установка приточно вытяжной вентиляции начинается с расчетов, в процессе которых определяется и мощность компрессора, и габариты каналов воздуховодов. Причем основой для расчета является санитарные нормы на вентиляцию конкретных функциональных зон жилого или рабочего помещения.

Например, жилой дом нуждается в притоке как минимум 60 кубических метров свежего воздуха в час. И это на одного жильца. А в офисное здание придется закачать не менее 20 м3 в час. И это только на одного работника.

Воздухообмен в промышленных помещениях определяется нюансами производственного процесса и может как равняться, так и превосходить «офисные» или жилые объемы.

Кроме того, расчет потребности в притоке свежего воздуха можно произвести и по площади помещения, исходя из пропорции – 3 кубометра притока на 1 квадратный метр поверхности пола помещения.

Зная суммарный объем притока в час можно решиться на покупку компрессора, соотнеся эту потребности с его производительностью, которая соизмеряется с теми же кубометрами в час. Кроме того, опираясь на скорости потока, генерируемого компрессором, и объемы перекачиваемого воздуха, мы можем рассчитать и сечение воздуховода, и количество вытяжных каналов.

При этом расчет габаритов воздуховодов ведется графическим способом, с помощью особых диаграмм, увязывающих данный параметр со скоростью потока и объемами приточных и вытяжных масс.

Словом, расчет вентиляции – это, несомненно, нужное, но очень сложное дело. Поэтому предусмотрительные домовладельцы заказывают эту операцию специализированным бюро, оказывающим услуги по проектированию инженерных систем.

Монтаж и обслуживание приточно вытяжной вентиляции

В отличие от проектирования, монтаж вентиляции можно выполнить и своими руками. Но для этого необходимо иметь определенные строительные навыки, поскольку обустройство скрытой проводки воздуховодов возможно лишь во время строительства межэтажных перекрытий.

А вот укладку воздуховодов за подвесным потолком может освоить любой домашний мастер. Ведь монтаж элементов трубопроводов приточной и вытяжной системы осуществляется по самому простому принципу – «в раструб», с последующей фиксацией стыка герметиком или саморезами. При этом такие нехитрые манипуляции помогут вам сэкономить значительную часть сметы сборки вентиляции. Поскольку прокладка воздуховодов стоит весьма недешево.

О монтаже компрессорной установки такого не скажешь. Такую работу должны делать только профессионалы. Способные подключить напорное оборудование к воздуховоду и провести необходимые пуско-наладочные работы. Тем более что большинство производителей предоставляют гарантию на компрессоры только в случае «профессионального» монтажа.

Обслуживание вентиляции приточно-вытяжного типа заключается в своевременной чистке каналов, смазывании движущихся деталей компрессора и замене фильтров. С этой работой справится любой человек.

Как работает приточно-вытяжная вентиляция. СНиП 41-01-2003

Вентиляция – это система устройств для регулируемого воздухообмена квартиры, дома или общественного помещения.

Виды вентиляции.

Вентиляция дома разделяется на 3 категории: приточно-вытяжная, вытяжная и приточная.

СНиП 41-01-2003 («Отопление, вентиляция и кондиционирование») устанавливает нормы и правила, по которым должна проектироваться система вентиляции, и описывается работа  приточной, вытяжной или приточно-вытяжной систем.

Как работает приточно-ориентированная вентиляция: приточная вентиляция отвечает за приток свежего воздуха с улицы и, в зависимости от конкретной реализации вентиляции, может очищать воздух от примесей, подогревать или охлаждать его.

Системы приточной вентиляции бывают естественные и принудительные. Работа естественной приточной вентиляции регулируется условиями за окном – разностью температур и давления воздуха в помещении и на улице. Приточная механическая вентиляция сама провоцирует передвижение воздушных масс за счет работы вентилятора. Вентилятор притока двигает лопасти за счет электрической энергии, такая система приточной вентиляции ведет к увеличенным затратам на энергообеспечении здания. Такой фактор является основным препятствием на пути организации приточной механической вентиляции, однако приточно-ориентированную вентиляцию с воздушным охлаждением используют, ели установить два вида оборудования не позволяет планировка помещения. Работа таких систем вентиляции описана в СНиП 41-01-2003.

Что такое система вытяжной вентиляции? Вытяжная система вентиляции удаляет воздух из помещения и может состоять как из простого вытяжного отверстия, так и из большого количества мощных установок.

Вытяжная вентиляция для дома удаляет «отработанный» воздух из кухни, помещения санузла и других мест (по умолчанию в жилых помещениях вытяжной вентиляции отводится задача удаления воздуха через вытяжки на кухне и в санузле).

Что такое вытяжная вентиляция общественных зданий – торговых, развлекательных, офисных? Это условие хорошего самочувствия его посетителей, и залог увеличения времени их пребывания в таком месте. В офисных помещениях вытяжная система вентиляции обеспечивает условия для сохранения работоспособности сотрудников независимо от условий за окном. Для офисных и торговых объектов используется вытяжная вентиляция с охлаждением или подогревом воздуха.

Еще вытяжная вентиляция относится к обязательным условиям проектирования производственных помещений, так как производственная вытяжная система должна максимально мощно удалять вредные вещества из воздуха помещения, препятствуя их попаданию в орган дыхания человека. Устройство системы вытяжной вентиляции на производстве должно учитывать места повышенного выделения вредных веществ и способы их локального удаления до попадания в общеобменную вентиляцию помещения.

Как и приточно-ориентированная система вентиляции, вытяжная вентиляция  разделяется на естественную и принудительную вентиляции. Естественная вытяжная вентиляция работает за счет разности давлений в помещении и вне его, приводя в движение воздушные массы. Вентиляция, вытяжная часть которой провоцируется механическим побуждением, удаляет воздух за счет работы электровентилятора. Принудительная вытяжная вентиляция относится к системам вентиляции, требующим повышенного расхода электроэнергии, поэтому чаще используется в общественных помещениях, чем в домах. Затраты на электричество в такой вентиляции повышаются, если используется вытяжная система с охлаждением или подогревом воздуха.

СНиП 41-01-2003 также описывает, как нужно организовать приточно-ориентированную вентиляцию.

Использование приточной, вытяжной систем вентиляции по отдельности постепенно уходит в прошлое, две системы совмещают в единой приточно-вытяжной системе.

Как устроена приточно-вытяжная вентиляция.

Устройство приточно-вытяжной вентиляции можно разделить на знакомые приточно-вытяжной компоненты, где на вентиляцию вытяжки возложена функция удаления воздуха, а на вентиляцию притока – поступления воздушных масс в помещение. Функции очистки, нагрева или охлаждения воздуха в такой системе возлагаются на вентиляцию притока.

При проектировании системы вентиляции для любого помещения или дома не стоит забывать, что приточно-вытяжная система должна обеспечивать удаление и поступление равного объема воздуха в помещении. Что такое приточно-вытяжная вентиляция, не соблюдающая данное правило? Это путь к сквознякам, неконтролируемому открытию и закрытию окон и дверей и, соответственно, порче имущества из-за того, что вентиляция была рассчитана неправильно.

Выделяют естественную и принудительную (с механическим побуждением) приточно-вытяжную вентиляцию. Естественная приточно-вытяжная вентиляция относится к стандартным системам вентиляции в доме и использует вытяжки, окна, двери и другие проемы. Механическая приточно-вытяжная вентиляция относится к более продвинутой вентиляции для дома, в такой системе поток воздуха организуется за счет работы вентиляторов от источников питания. Механическая приточно-вытяжная вентиляция для дома более продвинута и работает при любых погодных условиях, но содержание такой приточно-вытяжной вентиляции в частном доме обходится недешево.

Дополнительным плюсом принудительной вентиляции является то, что такая вентиляция дома обеспечивает поступление воздуха нужной температуры (при наличии функции нагрева/охлаждения в оборудовании вентиляции), дополнительным минусом – что работа такой вентиляции сопряжена со значительной энергозатратой.

Как работает вентиляция с рекуперацией тепла.

Из-за больших энергозатрат на нагрев воздуха (который вскоре выходит из помещения) при монтаже приточный, вытяжной систем их совмещают в одном блоке, чтобы вытяжная, приточная вентиляция могла обмениваться теплом (от исходящего воздуха к приходящему в помещение) и работала как единая система с рекуперацией тепла. Такой принцип лежит в основе не только того, как работает приточно-вытяжная вентиляция в частном доме, но и относится к работе вентиляции общественных строений.

Вентиляцию с рекуперацией тепла, кроме уже упоминавшегося свода норм и правил 41-01-2003 («Отопление, вентиляция и кондиционирование»), регулируют правила СНиП 2. 09.04-87 («Административные и бытовые здания»), СНиП 31-03-2001 («Производственные здания»), СНиП 31-06-2009 («Общественные здания и сооружения») и СНиП 23-01-99 («Строительная климатология»).

Назначение и устройство вытяжной вентиляции.

Назначение и устройство вытяжной вентиляции.

Общеобменные системы вытяжной вентиляции.

Системы вытяжной вентиляции предназначены для забора загрязненного воздуха из определенных мест помещения, и в случае необходимости оснащаются установками по очистке от вредных примесей, выброс которых в атмосферу запрещен.

Типичная вытяжная вентиляция состоит из воздухоприемных устройств, системы воздуховодов, по которым перемещается воздух, устройств очистки воздуха, вентиляционного вентилятора и устройства выброса воздушного потока.

Использование в помещении исключительно вытяжной вентиляции без организованного поступления воздуха при помощи приточной вентиляции неизбежно создает в вентилируемом пространстве зону разрежения (пониженного давления) по отножению к прилежащим помещениям и атмосфере.

В результате этого процесса выкачиваемый из помещения воздух замещается воздухом снаружи или из соседних помещений, поступающим через неплотности дверей и окон. Поэтому устройство вытяжной вентиляции следует производить именно там, где есть необходимость предотвращения попадания загрязненного воздуха в прилежащие помещения.

К таким помещениям относятся, прежде всего, кухни и санитарные узлы, а также помещения, в которых в результате производственных процессов выделяются вредные вещества в больших количествах и концентрациях, например, химические лаборатории.

При использовании систем вытяжной вентиляции неорганизованный поток холодного воздуха, поступающего извне через оконные и дверные проемы и щели, будет обязательно изменять температуру воздуха в комнате. В холодное время года при больших количествах поступающего снаружи возуха будут неизбежно возникать сквозняки, а если наружный воздух еще и загрязнен (что чаще всего и бывает в больших городах), то в помещение он будет поступать без должной очистки и фильтрации.

В связи с этим неизбежно возникает вопрос о повышении уровня теплоотдачи в системе отопления, что напрямую связано с повышением расходов на возмещение теплоубытков. Все эти вопросы должны быть учтены еще на этапе проектирования системы вентиляции, в том числе и проблемы, возникающие в процессе эксплуатации вытяжной вентиляции в зимнее время.

Местные системы вытяжной вентиляции.

Для улавливания и удаления загрязняющих веществ непосредственно на месте их образования применяют системы местной вытяжной вентиляции. Такие устройства вытяжной вентиляции имеют целью не допустить распространения вредных примесей в воздухе по всему помещению или в смежные с ним комнаты.

Грязный воздух, уловленный местной вытяжной вентиляцией непосредственно в месте выделения загрязнения, принудительным или естественным образом перемещается по вытяжному воздуховоду и выбрасывается в атмосферу. Такой вариант использования вытяжной вентиляции позволяет значительно повысить коэффициент полезного действия системы вентиляции и в немалой степени снизить расходы на обработку воздуха.

Примерами устройства местной вытяжной вентиляции могут служить вытяжные зонты, боковые, бортовые и кольцевые отсосы.

Таким образом мы видим, что использование в помещении только вытяжной вентиляции имеет как ряд преимуществ, так и ряд недостатков, которые могут быть компенсированы установкой системы приточно-вытяжной вентиляции.

Приточно-вытяжная вентиляция в квартире — Blizzard Lufttechnik

Из названия можно сделать вывод, что данная установка для вентилирования воздуха является комбинацией из видов: вытяжного и приточного. Такая схема отличается достаточно простым общим принципом работы. Так, система удаляет из помещения, где она располагается, отработанный воздух и обеспечивает приток свежего, нового кислорода.

Даже учитывая тот факт, что приточно-вытяжная система вентиляции отличается сравнительно высокой стоимостью установки и достаточно сложной организацией циркуляции воздуха, она имеет ряд преимуществ, среди которых эффективность, экономичность и полная безопасность для окружающей среды.

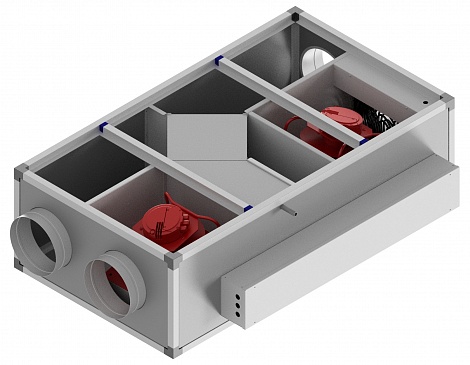

Устройство приточно-вытяжной вентиляции

В зависимости от того, каков объем помещения, рабочая схема приточно-вытяжной вентиляции может как упрощаться, так и наоборот, усложняться. Главной сложностью является то, что существует необходимость на этапе планирования правильно выбрать способы и места проводки системы каналов из воздухораспределителей. Также указанный тип вентиляционных систем включает калорифер, шумопоглотители, охладитель, фильтры угольного типа и различные электронные датчики, предназначенные для регулирования количества углекислого газа, температуры в помещении и других параметров.

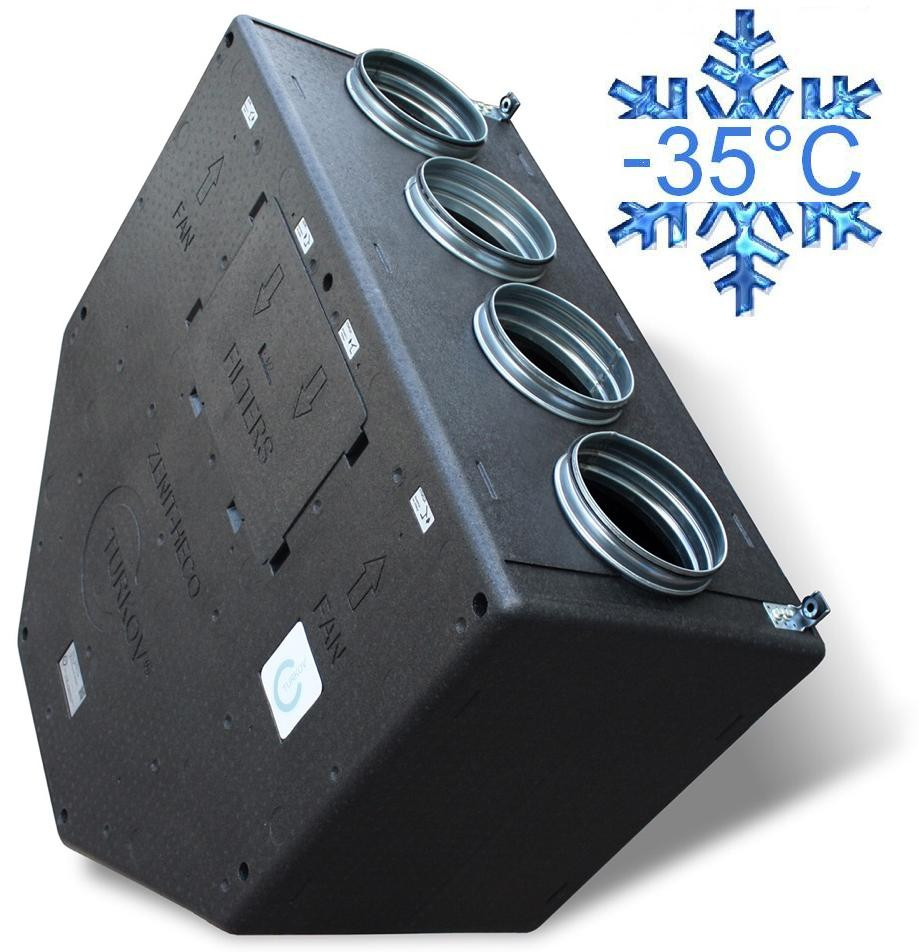

Вентиляция с рекуперацией и ее использование

В силу различных причин эффективность приточно-вытяжной вентиляции в квартире или доме может снижаться. Чтобы избежать потери КПД и увеличить его на 10-15 %, в такую систему включают устройство рекуперации тепла.

В основе работы такой системы лежит следующий принцип: воздух, выходящий из помещения, отправляется в специальную теплообменную кассету, где он нагревает поток холодного чистого воздуха, поступающего извне. Стоит заметить, что не происходит смешивания вытяжного и приточного потоков воздуха, но при этом они участвуют в теплообменном процессе.

как работает, схема установки и подключения, монтаж своими руками

Ощущение свежести и чистоты в помещении во многом зависит от воздуха. Для квартир и частных домов нередко проблема циркуляции воздуха становится одной из самых острых и болезненных.

Иногда ее удается решить при помощи традиционных методов ­– очистки вентиляционных каналов и установки вытяжки. Но обеспечить постоянную циркуляцию воздуха может только принудительная вентиляция.

Технических решений этого вопроса несколько. Одни предполагают установку больших модулей с интеллектуальным управлением, другие помогут сделать принудительную вентиляцию в квартире самостоятельно с минимальным вложением средств и затратой сил.

О принудительной вентиляции

схема принудительной вентиляции в многоэтажном доме

Перемещение воздушных масс в квартире чаще всего связано с процессом нагревания и остывания воздуха. Правда, как показывает практика, в помещениях, где отсутствует его постоянный отвод наружу, о свежести говорить не приходится.

Пар, пыль и отсутствие циркуляции воздуха приводят к образованию плесени, появлению специфического затхлого запаха и сырости. Причиной этого часто является отсутствие возможности как для отвода загрязненного воздуха и паров из помещения, так и притока в необходимом количестве насыщенного кислородом свежего воздуха.

Единственно правильным решением в данном случае является принудительная система вентиляции, которая и обеспечит необходимый баланс притока свежего и отвода насыщенного газами и паром воздуха.

Когда нужна принудительная вентиляция в квартире

схема принудительной вентиляции в квартире

Требования строительных норм и стандартов обязательно учитывают установку при возведении здания системы принудительной циркуляции воздуха. В многоэтажных домах это решение чаще всего воплощается в виде вентиляционных каналов. Проходящие сквозь межэтажные перекрытия каналы выходят через кровлю на крышу.

Внутри здания такая система принудительной вентиляции соединяется с каждой квартирой при помощи вентиляционных отверстий в ванной, на кухне и в туалете. Иногда отверстия оборудуются и в жилых комнатах, но это чаще исключение, чем правило.

Работа такой системы основана на естественной циркуляции воздуха – нагретый, насыщенный парами и легкими газами воздух удаляется из помещения через эти отверстия. При кажущейся надежности и простоте эта система зависит от многих факторов и не всегда обеспечивает полное выполнение возложенных на нее функций.

Сырая погода, загрязнение внутренних поверхностей канала из-за отсутствия своевременного обслуживания или ошибки в проектировании затрудняют циркуляцию воздушных масс.

К примеру, уменьшение просвета из-за оседания пыли и паутины на внутренних стенах после 1 года эксплуатации в новостройке снижает эффективность вентиляции почти на 5%.

Еще одной проблемой в квартирах могут стать обычные пластиковые окна.

Несмотря на надежность, отличные энергосберегающие свойства и привлекательный внешний вид, именно металлопластиковые окна и являются причиной снижения притока воздуха в квартиру. По сути, именно блокирование притока воздуха извне становится одной из самых серьезных проблем.

Приточный клапан для металлопластикового окна

Закупоренный в объеме квартиры воздух остается без движения – его температура постоянна, циркуляция отсутствует, что приводит к образованию в помещении плесени и повышению влажности. В такой ситуации даже относительно широкие вентиляционные каналы быстро покрываются паутиной и закупориваются.

Система принудительной вентиляции в квартире комплексно решает проблему циркуляции воздуха в помещении. Этому способствует несколько факторов:

• при любом типе системы отвод воздуха не будет зависеть от природных факторов;
• принудительная вентиляция не подменяет собой уже имеющуюся систему, она дополняет ее и делает ее работу более продуктивной и эффективной;
• существующие системы позволяют оснастить квартиру наиболее приемлемой как с технической, так и с потребительской точки зрения установкой;
• принудительная вентиляция не влияет на температурный режим в помещении, применяемые технологии обеспечивают и нагрев подаваемого воздуха, и контроль его влажности.

Таким образом, установка принудительной системы вентиляции помещений, соответствующей их качественным и техническим характеристикам, необходима:

1. в помещениях с отсутствием естественной циркуляции воздуха;
2. при необходимости избавиться от плесени и грибков;
3. в квартирах, где проживают люди, склонные к аллергии, имеющие хронические заболевания органов дыхания;
4. в помещениях с повышенной влажностью.

Расчет принудительной вентиляции

Правильный выбор типа системы принудительной вентиляции прежде всего зависит от точного расчета всех показателей, связанных с ее работой. Перед началом проектирования необходима проверка эффективности уже установленных в здании элементов вентиляции.

Именно привязка к имеющимся воздуховодам и будет той отправной точкой в расчете всех параметров. В дальнейшем учитываются следующие моменты:

• площадь и объем помещений квартиры;
• особенности конструкций оконных проемов, дверных блоков, балконов, лоджий, тамбуров и коридоров здания, относящихся к зонам общего пользования;
• имеющиеся воздушные потоки и их характеристики – постоянные, временные, естественные, искусственные, направление и сила их перемещения;
• расположение, линейные размеры и уровни установки приточных и отводящих вентиляционных отверстий.

норма принудительного воздухообмена по количеству людей

Важным моментом в выборе установки принудительной вентиляции в помещениях выступают нормативные требования к воздухообмену в квартире, действующие для разных по целевому назначению помещений.

Например, для помещений в квартире многоэтажного дома показатели циркуляции воздушных масс должны составлять:

• для жилых комнат – спален и гостиных – 3 куб. метра воздуха на 1 кв. метр площади комнаты в час;
• для туалета и ванной комнаты, независимо от площади, этот показатель составляет уже 25 куб. метров в час.

нормы принудительного воздухообмена

Одним из важных моментов, связанных с выбором типа системы и способа установки принудительной вентиляции в квартире, является учет особенностей функционирования уже установленной системы.

Так, довольно часто в многоэтажных домах наблюдается такое явление, как обратная тяга, когда поток резко меняет направление движения, и вместо отвода воздух всасывается обратно в помещение.

Все эти данные в совокупности и позволяют определить основные требования к оборудованию принудительной вентиляции и условиям его установки. Этого достаточно, чтобы перед тем как сделать принудительную вентиляцию, определиться с ее типом, принципом работы основных элементов и параметрами электрооборудования.

Виды оборудования для принудительной вентиляции

Для небольших помещений, таких как квартира или частный дом, наибольший интерес представляют две основные модели принудительной вентиляционной системы:

• вытяжная система, предназначенная для отвода использованного и загрязненного воздуха из помещения;
• приточная система – в отличие от вытяжной, этот вид вентиляции обеспечивает приток воздуха в помещение.

Третий вид объединяет в себе оба принципа работы оборудования и обеспечивает как наполнение помещений в квартире свежим воздухом, так и удаление вредных газов и паров из нее. В отличие от более простых вентиляционных установок, этот тип оборудования для принудительной вентиляции требует не только более точных расчетов и профессионального монтажа.

Основным недостатком принудительной приточно-вытяжной системы является ее громоздкость: воздуховоды, крепления, вентиляторы и системы сбора конденсата, дорогостоящие фильтры — все это требует много места. К примеру, только установка потолочных воздуховодов потребует опустить потолок минимум на 20 см. А отдельные блоки вентиляторов будут создавать ощутимый фоновый шум.

Вместе с тем оборудование для всех систем принудительной вентиляции имеет много общего и может включать следующие элементы:

• электрические вентиляторы;
• обратные воздушные клапаны;
• блоки управления электрооборудованием;
• наружные блоки;
• фильтры грубой и тонкой очистки;
• оборудование для монтажа и крепления.

Самым простым решением для обеспечения циркуляции воздуха является установка вентилятора в вентиляционное отверстие в стене или оконный проем на кухне.

Этот вариант позволит сделать движение воздуха более интенсивным, но маломощный вентилятор не решит проблемы других помещений, оставаясь востребованным только в качестве локального оборудования.

Вытяжки принудительные, состоящие только из вентилятора, установленного в стену или окно, должны быть дополнены обратным клапаном – устройством, перекрывающим канал и защищающим от смены направления потока воздуха.

Для монтажа принудительной системы часто используются разные модели вентиляторов. При оборудовании вытяжек используются:

• осевые вентиляторы;
• оконные;
• канальные, монтируемые непосредственно в канал вентиляции;
• центробежные.

Из характеристик этого оборудования следует обратить внимание на уровень шума, образуемого при работе электродвигателя и лопастей принудительного пропеллера. Среди указанных моделей самой тихой работой отличаются центробежные модели, а вот для монтажа в стену лучше использовать канальные вентиляторы.

Стоит упомянуть и о таком элементе, как фильтр системы принудительной вентиляции. Применяемые для вентиляторов фильтры имеют разное назначение и конструкцию. Так, оборудование для систем приточной вентиляции должно оснащаться:

• фильтром для очистки воздуха от нерастворимых частиц – он защищает от попадания в помещение песка, насекомых, паутины, частиц сажи и копоти;
• фильтром тонкой очистки – обеспечивает защиту от микроскопических частиц загрязнений;
• гидрофобным фильтром, который не позволяет проникнуть в помещение влаге и пару.

Для вытяжных систем рекомендуется устанавливать фильтр для защиты оборудования и канала от попадания в него жира и копоти. Кроме этого, рекомендуется установить сетчатый фильтр от насекомых.

Электронные блоки управления дают возможность настроить работу системы принудительной вентиляции в соответствии с конкретными условиями.

Таймер позволяет установить время включения вентилятора, датчик дыма помогает предотвратить пожар, своевременно сигнализируя об опасности, а температурный датчик обеспечивает работу рекуператора и устройства нагрева подаваемого воздуха.

Критерии выбора оборудования

В большинстве случаев основными критериями выбора устройства принудительной вентиляции выступают конкретные условия в квартире. В случае плохой вентиляции в ванной и туалете, повышенной влажности и появления плесени на стенах достаточно установки вытяжки.

В кухне обычно для принудительной вентиляции устанавливается зонтичная или купольная вытяжка с сохранением прямоточной естественной вентиляции. Ну а если воздухообмен нарушен из-за установки в квартире металлопластиковых окон и дополнительного слоя наружного утеплителя из пенопласта или базальтовой ваты, стоит задуматься над приточной системой.

Специальное оборудование для приточной системы в таком случае обеспечит ее максимальную эффективность и восстановит необходимую циркуляцию воздуха не только в жилых комнатах, но и в других помещениях квартиры. Задуматься над установкой приточной системы с рекуператором стоит и в случае, когда в комнате требуется особый режим циркуляции.

Прежде всего это касается помещений для детей и для людей, имеющих хронические заболевания. Постоянный поток свежего воздуха позволит создать нужный микроклимат, очистить воздух и обеспечить стабильную температуру в помещении.

При выборе типа принудительного оборудования вентиляции и способа его монтажа учитываются также и возможности его размещения и подключения. В большинстве случаев вытяжные системы монтируются в уже готовые вентиляционные каналы, а сам процесс установки и подключения не представляет больших трудностей. Для таких случаев чаще выбираются готовые технические решения.

Для установки наружных приточных систем требуется наличие специального оборудования и навыков работы с инструментом. В этом случае выбор оборудования, способ его монтажа и порядок проведения работ рекомендуется продумать заранее.

Установка принудительной вытяжной вентиляции

Установка принудительной вытяжной вентиляции обычно осуществляется в уже имеющиеся вентиляционные каналы. Для этого варианта чаще всего используются готовые технические решения – вытяжные вентиляторы, фильтры, насадки, воздушные обратные клапаны и декоративные решетки. В качестве блока управления используется выключатель.

Принудительная вытяжка чаще всего устанавливается на кухне, в ванной и туалете – там, где есть вытяжные отверстия. В других комнатах устанавливают вытяжку в исключительных случаях, например, в мастерских художников или скульпторов.

Монтаж принудительной вентиляции начинается с проверки имеющегося воздуховода – воздух должен беспрепятственно проходить по каналу. Проверить это несложно: достаточно поднести зажженную свечу или спичку к решетке. Отклонение пламени будет свидетельствовать о наличии естественной тяги в канале. А вот чтобы узнать о характеристиках воздушного, потока лучше обратиться к специалистам газовой службы. При помощи приборов они определят точный показатель скорости перемещения воздуха.

Но даже если тяга достаточна, рекомендуется очистить канал до крайней верхней точки. Это гарантированно обеспечит нормальный отвод воздушных масс.

В кухне устанавливают вытяжку производительностью не меньше 90 м³/ч, для ванной и туалета подойдет устройство и с меньшей производительностью. А вот что касается безопасности, то здесь нужно учитывать повышенную влажность ­– вентиляторы должны быть влагозащищенными.

Если для всех помещений используется один вентканал, то приоритет рекомендуется отдать вентилятору с функцией работы в фоновом режиме. Для этого минимальная производительность должна быть 60 м³/ч. Для работы в режиме максимальной производительности рекомендуется выбирать модели с производительностью не меньше 180 м³/ч.

Обязательно в канал нужно установить обратный воздушный клапан, это устройство обеспечит защиту от движения потока воздуха в обратном направлении. При установке на кухне принудительной вытяжки, ее оснащают сетчатым фильтром от насекомых и жироулавливающим фильтром. Такое дополнительное оборудование защитит вентилятор от налипания грязи и продлит срок его работы.

Приточная и приточно-вытяжная модели вентилирования

Установка приточной системы вентиляции воздуха необходима лишь в том случае, если помещение не обеспечивается притоком свежего воздуха в нормальном режиме. Такая ситуация чаще всего случается при модернизации жилища и установке современных металлопластиковых окон.

Рассчитанные на большие офисные помещения окна из металла и пластика надежно обеспечивают герметизацию помещений, но при этом в них устанавливаются промышленные установки кондиционирования. В условиях квартиры металлопластиковые окна просто герметизируют помещения, препятствуя доступу воздуха внутрь. Как результат, циркуляция воздушных масс прекращается, воздух застаивается.

Принудительная приточная вентиляция в таком случае обеспечит движение потоков воздуха. Правда, при этом, кроме вентилятора и фильтров, придется оборудовать систему еще и другими элементами, обеспечивающими нагрев поступающего воздуха. Эти устройства обеспечат энергоэффективность работы вентиляционной системы.

Установка дополнительных вентиляторов, жалюзи, фильтров и рекуператора осуществляется в специальных сквозных отверстиях, проделываемых в наружной стене здания. Такое отверстие – единственный способ установить оборудование принудительного вентилирования, ведь забор воздуха должен осуществляться с улицы.

схема работы рекуператора

Принудительная приточно-вытяжная вентиляция требует для установки несколько каналов. Одни пропускают воздух внутрь, через другие он отводится наружу. Отдельные модели оборудуются жалюзи и регулируемыми клапанами для регулировки потока. Летом просвет увеличивается, а вот в зимние месяцы, наоборот, уменьшается для обеспечения сохранения тепла.

Кроме наружных жалюзи и воздухозаборника, в системе обязательно устанавливается фильтр из нержавеющей металлической сетки. Он обеспечивает надежную защиту от проникновения в жилище мелких грызунов, птиц, крупных насекомых.

Гидрофобный фильтр позволит защитить оборудование от влаги. А специальная система фильтров задерживает продукты горения и частицы загрязнений, находящиеся в воздухе. Регулируемые клапаны дают возможность устанавливать зазор таким образом, чтобы поток успевал нагреваться в холодное время года и охлаждаться в теплое. Кроме этого, регулируемый клапан позволяет обеспечить циркуляцию потоков и без включения принудительной вентиляции. Биофильтр обеспечивает задержку таких опасных аллергенов, как пыльца растений.

Постоянная работа кулера требует снижения уровня фонового шума, для этого в корпус дополнительно вставляются звукопоглощающие элементы. Звуковые барьеры не только поглощают, проникающий со стороны улицы, но и вибрацию работающего электромотора.

Для управления приточно-вытяжной вентиляцией устанавливается блок автоматики. С его помощью устанавливается режим работы оборудования, интенсивность потока, задаются дополнительные параметры, например, температура подогрева и периодичность включения.

Инженерно-технические решения по комплектованию оборудования приточно-вытяжной системы вентиляции квартиры сегодня являются наиболее сложными. Для применения подобного рода устройств необходимо обеспечение высокого уровня безопасности и надежности. Сам процесс их установки требует высокой точности и профессионализма.

В заключение

пример принудительной вентиляции дома

Установленная принудительная вентиляция в квартире сегодня не является чем-то особенным. Довольно часто это единственно правильное решение для восстановления циркуляции воздуха в квартире, где наглухо закрыты металлопластиковые окна.

Кроме того, установка принудительной вентиляции в квартире своими руками проводится с учетом особенностей и требований конкретного помещения. Система может включать в себя и другие необходимые элементы, обеспечивающие оптимальное распределение воздушных потоков.

Расчет приточно вытяжной вентиляции с рекуперацией

Приточно-вытяжная вентиляция – это современная технологическая установка, которая основана на эффективном удалении использованного, застоявшегося в помещениях воздуха и одновременную подачу нового, свежего с улицы. Обычно в помещениях устанавливают системы приточно-вытяжной вентиляции. Суть такой системы — поддерживать баланс между выводимым и поступающим в помещение воздухом. При этом учитывается, что с использованием такого оборудования для приточно вытяжной вентиляции часть воздуха будет попадать и в смежные помещения. Вентиляционная решетка обеспечивает воздухораспределительную функцию. Приточно-вытяжная установка является оптимальным для большинства видов жилых и нежилых помещений. Профессиональное проектирование приточно вытяжной вентиляции лучше доверить квалифицированным специалистам.

Системы оснащения приточно-вытяжной вентиляцией основываются на создании двух встречных потоков. По характеру устройства устройство приточно-вытяжной вентиляции может делиться на канальную и бесканальную системы.

Бесканальная система – это способ воздухообмена, предполагающий монтаж вентиляторов в специальные отверстия, которые предназначены для поступления или удаления из помещения воздушных масс. Кухня – классический пример бесканальной системы вентиляции, когда отдельно устанавливаются два вентилятора: один – на приток воздуха на форточке, а второй для вытяжки воздуха на вентиляционном отверстии.

Канальная система приточной вентиляции с рекуперацией – это современная организация, которая кроме определенного набора вентиляционного оборудования состоит из системы воздуховодов (каналов). Такая система обеспечивает более интенсивный и качественный воздухообмен именно в том месте, где сосредоточены места интенсивного загрязнения или повышенной влажности. Канальная система может быть оснащена специальным дополнительным оборудованием для очищения, озонирования и подогрева воздуха в помещениях. Нагрев воздуха может дополняться водяным или электрическим нагревателем.

Расчет приточно вытяжной вентиляции:

Для правильной работы систем вентиляции необходимо правильно произвести расчет и высчитать объем воздуха, подаваемого и выходящего из комнаты. Как рассчитать приточно вытяжную вентиляцию для помещения?  Ниже приведены основные способы для расчета:

• используя площадь помещения — в помещения жилого типа необходимо подавать за час минимум 3 куб.м. воздуха в расчете на 1 м. кв. площади;
• опираясь на санитарные нормативы – при регулярном пребывании в помещении одного человека – 60 куб.м. воздуха, при временном – 20 куб.м.
• по кратностям — в СНиП 2. 08.01-89* «Жилые здания» приведены нормы по кратности воздухообмена для помещений различного назначения.

Расчет приточно вытяжной вентиляции по кратностям вычисляется по формуле: норму кратности воздухообмена в помещении необходимо умножить на объем помещения.

Достоинства современной приточно-вытяжной вентиляции:

• Обеспечение принудительной замены воздуха в помещениях
• Необходимая обработка воздуха (очищение, нагрев, озонирование)
• Некоторые системы с рекуперацией проводят увлажнение воздуха в установленных пределах, за счет выделяющейся в каналах влаги в потоки приточного воздуха. Дополнительно решается во влажных помещениях (бассейнах, банных комплексах и т.д.) проблема технологического отвода конденсата.
• Снижение эксплуатационных расходов за счет применения теплообменника особой конструкции — рекуператора, в котором тепло выводимого воздуха используется для нагрева входящего. Такая схема позволяет значительно экономить электроэнергию.

Современные системы приточно-вытяжной вентиляции могут использоваться в разных типах жилых и общественных помещений, в том числе в торговых, логистических и промышленных объектах. Современное проектирование приточно вытяжной вентиляции надежно и эффективно. Выбор оптимального способа вентиляции полностью зависит от цели проекта (снижения затрат на отопление, улучшения качества воздуха, уменьшения потерь тепла, минимального технического обслуживания), а также от конструктивных характеристик здания.

При выборе оптимальной системы вентиляции учитываются следующие параметры:

• Строительно-архитектурные особенности здания
• Санитарные требования
• Эксплуатационные требования
• Противопожарные требования
• Надежность и бесперебойность работы
• Экономические требования

Существуют определенные правила по обеспечения воздухообмена для различных помещений, зависящие от общего количества людей, наличия в здании тепловыделяющего оборудования и других параметров. Расчет приточно вытяжной вентиляции, подбор оборудования происходят с учетом необходимого воздухообмена, разрабатывается индивидуальная схема, которая гармонично и наиболее рационально отвечает нормативным аэродинамическим расчетам.

Типовая приточно-вытяжная вентиляционная система состоит из следующих элементов:

1. Системы распределения воздуха
2. Решетки
3. Вытяжки
4. Воздухоотвода
5. Воздухозаборника
6. Фильтра
7. Нагревателя
8. Вентилятора
9. Шумоизоляции
10. Системы управления климатом
11. Вентиляционных каналов

Приточно-вытяжная система с автоматическими вентиляторами может быть обустроена блоком рекуперации. Системы приточно вытяжной вентиляции с рекуперацией – это оптимальное решение для комфортного микроклимата в помещении.

Блок рекуперации

Блок рекуперации забирает тепло у используемого воздуха, и отдает его свежему воздуху. Коэффициент полезного действия (КПД) блока может составить 95%. Наибольшей популярностью сегодня пользуются следующие бренды современных производителей вентиляционных систем: приточно вытяжная вентиляция с рекуперацией производства BreeZart, Komfovent, Systemair, и другие. От грамотного подбора оборудования и его профессионального монтажа в дальнейшем будет зависеть надежность и долговечность работы системы приточно-вытяжной вентиляции, и в том числе всех помещений и здания в целом.

Установка и монтаж систем приточной и вытяжной вентиляции в Иркутске

Устройство системы приточно-вытяжной вентиляции включает комплекс работ: проектирование, монтаж, пусконаладку. Особенность такой вентсистемы заключается в том, что она имеет сразу два потока воздуха. Первый – приток, поступление воздушных масс с улицы. Второй – отток, забор и выведение наружу отработанного воздуха.

Особенности

Приточная часть установки подаёт свежий уличный воздух, очищает его при помощи фильтра и доставляет в разные помещения. Если оборудование оснащено рекуператором, воздух также подогревается. В свою очередь, вытяжка собирает влажный воздух и продукты сгорания газа в доме, после чего выводит их на улицу. При наличии функции рекуперации из выбрасываемого наружу воздуха отбирается определённое количество тепла. Именно оно в дальнейшем используется для подогрева поступающего свежего воздуха.

Оба потока воздуха в системе ПВВ циркулируют по каналам-воздуховодам одновременно. При этом они нигде не смешиваются. Максимально близко поступающий и выходящий воздух подходят друг к другу в теплообменнике (рекуператоре).

Монтаж ПВВ

Монтаж приточно-вытяжной вентиляции начинается с проектирования. Специалисты анализируют технические параметры помещения, после чего разрабатывают проект. На этом этапе важны точные расчёты. Именно от них зависит работоспособность и эффективность вентиляционной системы. На стадии проектирования также решается вопрос о функционале инженерной коммуникации. В частности установку можно оснастить дополнительными функциями. Это может быть кондиционирование или установка рекуператора для экономии электроэнергии.

Устройство воздуховодов

Особенность ПВВ – наличие воздуховодов, специальных каналов, по которым воздушные массы циркулируют по помещениям. Выбор труб воздуховодов зависит от особенностей помещения и бюджета проекта. Наибольшее распространение получили ПВХ-трубы круглого сечения. Они отличаются простой установкой и имеют большой выбор конфигураций (углов, тройников). Также в вентиляционных установках можно встретить оцинкованные трубы-воздуховоды. Чаще всего они встречаются на производстве, в складских помещениях, магазинах и т.д. Стандартные сечения каналов – круглое или прямоугольное.

Вентиляционные каналы часто располагают в запотолочном пространстве. Для реализации такого проекта требуется подвесной фальш-потолок. Коммуникации обычно устанавливают в помещениях, где не живут люди, и уровень шума не критичен. Вентканалы крепят к потолку или стенам при помощи специальных креплений – прижимных планок или хомутов.

Сколько стоит установка ПВВ

Стоимость установки и монтажа систем вентиляции рассчитывается индивидуально и зависит от многих факторов. На ценообразование влияет компоновка, виды и количество используемых модулей, площадь обслуживаемого помещения. Также в расчёт берутся конструктивные особенности здания. Проект удорожает наличие дополнительных компонентов: рекуператоров, обратных клапанов, осушителей, увлажнителей.

Обслуживание приточно-вытяжной вентиляции

ПВВ – сложная система, которая нуждается в регулярном сервисном обслуживании. Техобслуживанием таких систем должны заниматься специалисты, знакомые с нормативными требованиями и стандартами.

Регламентное ТО вентиляционной системы включает следующие работы:

• Визуальный осмотр и диагностика на предмет всевозможных дефектов.
• Очистка поверхностей от пыли и других загрязнений. Для этого используют специальные химические реагенты и оборудование.
• Проверка состояния силовых/управляющих узлов, электропитания.
• Диагностика всех компонентов установки.
• Проверка креплений и виброизоляции.
• Очистка фильтров. Если фильтры отработали свой ресурс, их заменяют на новые.
• Уплотнение труб (воздуховодных каналов).
• Диагностика и очистка вентилятора. Центровка его крыльчатки.
• Смазка подшипников.
• Осмотр состояния теплообменника.
• Проверка всех труб-воздуховодов на герметичность.
• Чистка и мойка решёток, жалюзи.

После ТО сервисный специалист обычно проводит краткий инструктаж для пользователей. Периодичность техобслуживания вентиляционной системы зависит от того, в каких условиях она работает. На производственных объектах регламентные работы выполняют не реже, чем один раз в 6 месяцев. В доме или квартире сервисного специалиста для обслуживания ПВВ приглашают каждые 6-12 месяцев. К нежилым помещениям предъявляют особые требования. Так, для продуктовых и цветочных магазинов, заведений общепита и СТО обязательным будет ежемесячное обслуживание. В админзданиях, офисных центрах достаточно проводить регламентные работы с периодичностью один раз в три-четыре месяца.

Приточно-вытяжная вентиляция в частном доме

Системы ПВВ можно увидеть во многих частных домах и загородных коттеджах. Большинство домов имеют достаточно большую площадь, что позволяет без проблем разместить систему воздуховодов в запотолочном пространстве. Учитывая то, что многие дома (в особенности деревянные) склонны к образованию грибка и плесени, важно позаботиться о том, чтобы вентиляционная система была работоспособной и эффективной. Желательно проектировать и устанавливать вентиляционную систему на стадии строительства дома. В этом случае коммуникации не испортят дизайн интерьера и будут интегрированы с другими инженерными системами в единую сеть. Впрочем, есть возможность монтажа приточной установки в уже построенном жилом доме.

Устройство ПВВ в квартире

Встречаются такие системы и в городских квартирах многоквартирных домов. Здесь нужно учитывать несколько нюансов. Для монтажа потребуется бурить наружную (несущую) стену.

ПВВ будет уместной в квартире с относительно высокими потолками. Обычно монтаж таких систем осуществляется в фальшпотолок. Если высоты потолков недостаточно, это не лучшим образом скажется на интерьере и комфорте жизни. В некоторых случаях трубы закрывают коробами из гипсокартона.

При установке приточно-вытяжной вентиляции в квартирах (особенно небольших) потребуется эффективная звукоизоляция. В противном случае издаваемый оборудованием шум будет мешать жильцам квартиры и соседям.

В остальном устройство и принцип работы приточно-вытяжной вентиляции будут аналогичными. Использование модульных систем позволяет сэкономить, подобрав и установив оптимальные компоненты для любого бюджета.

Системы с рекуперацией

Отдельное место на рынке занимают установки с рекуперацией тепла. Их главная конструктивная особенность заключается в наличии особого двойного теплообменника-рекуператора. Принцип рекуперации заключается в том, что выходящие воздушные массы отдают подавляющую часть своего тепла входящим, тем самым подогревая их. Это позволяет отказаться от дополнительного оборудования для подогрева воздуха (например, тёплых полов) и сэкономить на оплате коммунальных счетов.

Особенности такого оборудования делают его незаменимым для регионов с холодным климатом. Кроме того, такие вентустановки считаются самыми энергоэкономичными. В каталогах производителей можно найти как полноразмерные, так и компактные рекуперационные системы. Это позволяет выбрать такое оборудование практически для любого дома, квартиры, офиса, магазина, производственного помещения.

Пластинчатые рекуператоры

Конструкционно такие устройства представляют собой набор пластин, между которыми есть маленький зазор. Приточный и вытяжной воздушные потоки проходят через теплообменник в перекрёстном порядке. При прохождении тёплого потока пластина поглощает большую часть тепловой энергии и передаёт его соседней ячейке. Через неё в этот момент проходит холодный поток, который прогревается посредством этого тепла. При этом важно, чтобы теплообменник был изготовлен из материала с хорошей теплопроводностью. Часто такие пластины изготовлены из алюминия, который может в практических целях иметь специальное эпоксидное покрытие.

Плюсы

• Многие модели рекуператоров способны эффективно бороться с неприятными запахами и регулировать влажность в доме или квартире.
• Большинство моделей работают тихо.
• Точка соприкосновения вынесена за пределы помещения.
• КПД пластинчатых рекуператоров – до 65%.
• Простой и достаточно быстрый монтаж.

К проблемным моментам такого вентиляционного оборудования можно отнести высокую цену. Впрочем, в дальнейшем такие расходы компенсирует экономия на электроэнергии. По этой причине ПВВ с рекуперацией тепла можно назвать выгодной инвестицией в домашний микроклимат.

Производственные установки

На производственных предприятиях монтаж ПВВ будет обязательным. Учитывая то, что большинство цехов и производственных помещений имеют высокие потолки, здесь можно использовать любые трубы воздуховодов. Всё, что ограничивает в этом случае выбор вентканалов – бюджет проекта. Кроме того, на производстве предъявляют не столь строгие требования к дизайну интерьера. По этой причине в цехах можно оборудовать недорогие оцинкованные трубы. Особое внимание уделяют монтажу систем приточно-вытяжной вентиляции в красильных цехах, на СТО, а также любых других площадках, на которых регулярно используют лакокрасочные, смазочные, летучие и токсичные вещества.

Интересуетесь профессиональным проектированием и монтажом систем ПВВ в Иркутске? «ВентСантехПро» более 15 лет специализируется на работе с вентиляцией для жилых и нежилых помещений. Оставьте заявку на обратный звонок, и мы оперативно свяжемся с вами для подробной бесплатной консультации.

Общая система вентиляции — обзор

13.2.2.1 История электростатических осадков

Электростатические осадки — одно из основных средств отделения твердых или жидких частиц от газовых потоков. Этот метод используется во многих областях, включая промышленные системы очистки газов, очистку воздуха в системах общей вентиляции и очистители воздуха в домашних условиях.

Влияние электростатических сил на частицы в воздухе известно веками. Первые открытия суммированы в нескольких книгах, в том числе в классической книге Industrial Electrostatic Precipitation Уайтела ¹⁰ и многих других. ^11–14 Уайт представил отличный исторический обзор. ¹⁰ В этот обзор включена информация о первых шагах в развитии электростатической очистки газов.

Самые ранние сведения об этом явлении относятся к 600 г. до н. Э. Было обнаружено, что кусок янтаря после того, как его натерли, способен притягивать мелкие волокна.Более поздние наблюдения относятся к 17 веку, когда Уильям Гилберт заметил, что янтарь, сера и другие диэлектрики, заряженные трением, могут притягивать дым. Подобные наблюдения были сделаны Бойлем (1675 г.) и Отто фон Герике (1672 г.). Фрэнсис Хоксби (1709) сообщил, что он открыл явление, которое теперь называется ионным ветром или электрическим ветром. Ионный ветер и свечение коронного разряда обсуждал Исаак Ньютон (1718 г.).

Среди первых пионеров также были Бенджамин Франклин и Шарль де Кулон. Франклин изучал влияние точечных электродов на протягивание электрического тока. Кулон обнаружил, что заряженный объект постепенно теряет заряд; т.е. он фактически открыл электрическую проводимость воздуха. Значение Кулона для развития методов электростатической очистки воздуха велико, главным образом потому, что современные теории об электрических зарядах и электрических полях основаны на его работах.

Первый эксперимент с электростатической очисткой газа был проведен в 1824 году, когда Хольфельд показал, что туман очищался от стеклянного сосуда, содержащего электрически заряженный точечный электрод.Подобные демонстрации были опубликованы в 19 веке, примером является осаждение табачного дыма в стеклянном цилиндре Гитаром (1850).

Промышленное использование электростатических осадков началось в конце 19-го и начале 20-го веков. Первые приложения по очистке газа были реализованы Lodge (в Англии), Cottrell (в США) и Moller (в Германии). Лодж проводил эксперименты с электрофильтром, начиная с 1880 года, а в 1883 году он опубликовал статью, в которой указал на коммерческие возможности электростатического осаждения. Вместе с Уокером и Хатчинссоном он установил первый промышленный электрофильтр на свинцовом заводе. Однако эта попытка не удалась, главным образом из-за примитивного генератора высокого напряжения и того факта, что частицы из плавильного завода по плавке свинца очень мелкие, а их проводимость низкая.

Человек, работа которого имела большое значение для разработки электрофильтров, — Ф. Г. Коттрелл. Сначала он стремился собрать туман серной кислоты с помощью центрифуги, но после безуспешных попыток начал эксперименты с электростатическим осаждением.Cottrell смог использовать трансформаторы переменного тока и механический выпрямитель, чтобы создать эффективный источник высокого напряжения. Он также изобрел новый тип разрядного электрода, так называемую опушенную проволоку, которая повысила стабильность коронного разряда.

Многие из характерных особенностей современных электрофильтров основаны на работе W. A. ​​Schmidt. Одно из его наиболее важных применений — это электрофильтр, который был установлен на заводе Riverside Portland Cement Company в 1912 году. Эта установка пропускала поток газа 470 м / с при температуре 400-500 ° C. Это был первый осадитель, в котором в качестве разрядного электрода использовалась тонкая проволока.

Разработка электрофильтров основывалась в основном на эмпирических исследованиях, и было получено более 1000 патентов, охватывающих все аспекты электростатической очистки воздуха. С теоретической точки зрения важными вехами стали статьи, опубликованные как Deutschls, так и White. ¹⁶ В этих статьях рассматривается эффективность улавливания электрофильтров.Наиболее важные ранние работы, посвященные электрическому заряду частиц, были опубликованы Арендтом и Каллманном, ¹⁷ Pauthenier и Moreau-Hanot, ¹⁸ и White. ¹⁹

Развитие электрофильтров вскоре привело к новым применениям, включая отделение паров оксидов металлов. За этим последовали различные процессы производства металлов, такие как доменная печь для свинца, печь для обжига руды и отражательная печь. Электростатическая очистка газов вскоре стала применяться также в цементных печах и в нескольких экзотических применениях, таких как извлечение ценных металлов из выхлопных газов.

Рост потребления электроэнергии привел к развитию технологий сжигания пылевидного угля, которые превзошли предыдущие. Однако было обнаружено, что летучая зола в выхлопных газах вызывает серьезные экологические проблемы. Было также обнаружено, что электрофильтр относительно эффективен для удаления летучей золы, и первый электрофильтр на электростанции был запущен в 1923 году. На первом этапе было трудно достичь эффективности 90%, но постепенно был достигнут значительный прогресс. что приводит к КПД до 99.9%.

В целом, электрофильтры лучше всего подходят для тех применений, где необходимо обрабатывать большие потоки газа и требуется относительно высокая эффективность. Также необходимо подчеркнуть, что использование электрофильтров ограничено теми приложениями, где риск взрыва минимален.

Какие существуют системы вентиляции? — Энергид

Хорошая вентиляция важна не только для вашего здоровья. Это также повышает эффективность камина и вытяжки, уменьшает неприятные запахи и аллергию.

Для вентиляции необходима система вентиляции. Это подает свежий воздух через сухие помещения (спальня, гостиная). Затем воздух проходит через коридор и лестницу во влажные помещения (кухня, ванная), где он удаляется системой вентиляции.

Существуют четыре признанные системы вентиляции , которые варьируются от полностью естественной вентиляции до смешанной вентиляции и простой или двухпоточной управляемой механической вентиляции (CMV). Эти системы обозначаются буквами от A до D.

Кроме того, существуют индивидуальные устройства для децентрализованной вентиляции. Они могут быть полезны для очистки воздуха в обычно влажных помещениях, таких как ванная, кухня или кладовая.

Децентрализованная вентиляция

Система A: естественная вытяжка и приток воздуха

Система A — это установка, не требующая какой-либо механической помощи. Свежий воздух поступает естественным образом через вентиляционные отверстия, встроенные в окна.

Воздухозаборник через эти дефлекторы можно регулировать вручную.

Загрязненный воздух выводится через вертикальные воздуховоды в ванной или кухне (влажные помещения).

Преимущества	Недостатки
Недорого Простота установки Низкие эксплуатационные расходы	Наименее энергоэффективный Ограниченный контроль Не все системы имеют акустическую изоляцию

Система B: естественная вытяжка и механическая подача воздуха

Естественная подача воздуха не всегда возможна из-за высокого уровня окружающего шума, помещений без окон или из-за того, что вентилируемое пространство изолировано внутри многоквартирного дома.В этом случае возможна механическая подача свежего воздуха.

Контролируемый приток свежего наружного воздуха нагнетается через дом с помощью вентилятора. Воздух удаляется и течет, как в системе A.

Эта система довольно редко встречается в Бельгии.

Преимущества	Недостатки
Регулируемая подача свежего воздуха Интересное решение для шумных помещений Расположение подачи воздуха можно выбрать	Энергопотребление вентиляторов

Система C: естественная подача воздуха и механическая вытяжка

Естественный выброс воздуха не всегда возможен, если вы тщательно отремонтировали свой дом.В этом случае можно установить систему вентиляции с механической вытяжкой воздуха. Влажный и загрязненный воздух выводится через воздуховоды во влажных помещениях, таких как кухня и ванная.

Классическая система C использует непрерывный забор воздуха. Система C + является саморегулирующейся и освежает воздух в зависимости от влажности или уровня CO ₂ .

Преимущества	Недостатки
Лучшая вентиляция, чем система A Расположение выхода воздуха можно выбрать	Дороже, чем система A Энергопотребление вентилятора

Система D (сбалансированная вентиляция): механическая вытяжка и механическая подача воздуха

Эта система управляется автоматически от начала до конца, поскольку воздух подается и удаляется через вентиляторы.Сеть воздуховодов по всему дому подает этот воздух к вентиляционным отверстиям в каждой комнате без пересечения различных воздушных потоков.

Уровень вентиляции также можно контролировать с помощью этой системы с помощью датчиков (влажность, CO ₂ ).

Преимущества	Недостатки
Возможна рекуперация тепла из отработанного воздуха (с помощью теплообменника) Потоки воздуха сбалансированы Фильтры очищают воздух (загрязняющие вещества, пыльца) Расположение приточного и вытяжного воздуха можно выбрать	Энергопотребление вентиляторов Требует большего обслуживания, чем другие системы Может издавать шум

Децентрализованная вентиляция

Другой вариант — установить где-нибудь в доме простую вытяжку для воздуха, например, чтобы избежать скопления влаги или появления неприятного запаха. Однако это означает, что тепло также уносится. Очевидно, что при регулярном использовании это пустая трата энергии.
Чтобы предотвратить это, существует так называемая децентрализованная вентиляция, которая работает по тому же принципу, что и управляемая механическая вентиляция (CMV) с двойным потоком. Эти индивидуальные приборы:

• нагреть свежий входящий воздух калориями из загрязненного выходящего воздуха ;
• требуется без сверления в стене ;
• не требует установки центрального блока или прокладки труб по всему дому, как в случае с CMV.Более того, очень сложно установить систему CMV в случае ремонта, если это не капитальный ремонт.

Нет системы вентиляции?

Затем ненадолго, но энергично проветрите, открыв окна на несколько минут. Особенно эффективен зимой, потому что холодный воздух суше, чем теплый. Так что лучше широко открывать окна на 5-10 минут , чем оставлять их приоткрытыми или в наклонном положении весь день.

Источник: Energiesparen.be

Как работает домашняя вентиляция?

Если вы живете в холодном климате, рекомендуются вытяжные системы вентиляции. Если вы живете в теплом климате, лучше всего подойдет приточная вентиляция. Для любого климата могут работать сбалансированные системы вентиляции дома. Какая разница?

Типы систем домашней вентиляции

• Естественная вентиляция была наиболее распространенной формой домашней вентиляции.Это позволило свежему наружному воздуху заменить душный воздух в помещении. Это происходило через двери, окна, небольшие трещины и дыры и везде, где текло неконтролируемое движение воздуха.

  Естественная вентиляция не рекомендуется для большинства домов с энергоэффективным уплотнением воздуха. Он также не обеспечивает адекватный контроль влажности, что может привести к увеличению количества плесени и спор грибка. Это может вызвать болезнь или вызвать аллергию.

  Естественная вентиляция также неравномерно регулирует температуру в доме. Это создает холодные точки, отсутствие удаления загрязняющих веществ из воздуха в помещении и более высокие затраты на электроэнергию.

• Точечная вентиляция повышает эффективность естественной вентиляции. Он удаляет влагу и загрязнители воздуха в помещении у источника с помощью локальных вытяжных вентиляторов. На основе этого метода были построены современные системы вентиляции дома.
• Вытяжные вентиляционные системы используют основы точечной вентиляции. Эти системы сбрасывают давление в вашем доме с помощью одного вентилятора, подключенного к единой вытяжной точке, расположенной в центре.Вентилятор подключается к воздуховодам из нескольких комнат, а пассивные вентиляционные отверстия контролируют воздушный поток.

  Эти системы снижают давление воздуха в помещении ниже давления наружного воздуха. Он удаляет воздух из помещения, поскольку подпиточный воздух проникает через протечки в доме и пассивные вентиляционные отверстия.

  Согласно данным Управления по энергоэффективности и возобновляемым источникам энергии США (EERE), вытяжные системы вентиляции часто затягивают загрязняющие вещества в ваш дом. Эти загрязнители включают радон и плесень, пыль чердаков, дым гаража и дымовые газы камина или водонагревателя / печи.

  Это особенно важно, когда вентиляторы для ванн, духовки и сушилки (которые также снижают давление в вашем доме во время работы) работают, когда также работает вытяжная система вентиляции.

  Вытяжные системы вентиляции также приводят к более высоким затратам на электроэнергию, поскольку они не смягчают и не удаляют влагу из подпиточного воздуха до того, как она попадет в ваш дом.

• В системах приточной вентиляции используются основы точечной вентиляции. По данным Министерства энергетики США (DOE), эти системы создают давление в вашем доме с помощью вентилятора, который нагнетает наружный воздух в ваш дом, поскольку воздух выходит из вашего дома через отверстия в каналах для ванны и вентилятора духовки и пассивные вентиляционные отверстия.

  Как и система вытяжной вентиляции, системы приточной вентиляции имеют систему вентиляции и воздуховодов, которая подает свежий воздух в часто используемые комнаты, например спальни. Эта система включает регулируемые оконные или стенные форточки в редко посещаемых помещениях.

  Эти системы лучше контролируют воздух, поступающий в ваш дом, препятствуют загрязнению и предотвращают обратную тягу дымовых газов от каминов и приборов HVAC. Они также осушают дом и контролируют влажность.

  Подобно системам вытяжной вентиляции, приточная вентиляция требует более высоких затрат на электроэнергию, поскольку они не смягчают и не удаляют влагу из подпиточного воздуха до того, как она попадет в ваш дом.

• В системах сбалансированной вентиляции используются основы точечной вентиляции. Эти системы не сбрасывают и не повышают давление в вашем доме. Вместо этого они «вводят и выбрасывают примерно равные количества свежего [наружного] воздуха и загрязненного [внутреннего] воздуха, соответственно», согласно Министерству энергетики.

  Сбалансированные системы вентиляции имеют две системы вентиляции и воздуховодов, которые подают свежий воздух в часто используемые помещения. Он также удаляет воздух из помещений, где часто образуются влага и загрязняющие вещества, таких как кухня, ванные комнаты и прачечная.

  Подобно системам вытяжной и приточной вентиляции, сбалансированная вентиляция не смягчает и не удаляет влагу из подпиточного воздуха до того, как она попадет в ваш дом. Тем не менее, он использует фильтры для удаления пыли и пыльцы из наружного воздуха перед попаданием в ваш дом. Это снижает затраты на электроэнергию по сравнению с другими системами домашней вентиляции.

• В системах рекуперации энергии используются основы точечной вентиляции. Приточно-возвратный воздуховод необходим для каждой спальни и общей жилой зоны.Короткие прямые воздуховоды сводят к минимуму перепады давления в системе вентиляции и улучшают характеристики HVAC.

  Эти вентиляционные системы также требуют изоляции воздуховодов в неотапливаемых помещениях и герметизации стыков.

  Проблема с этими домашними системами вентиляции заключается в том, что они необычны и сложны в установке и эксплуатации. Согласно EERE, их необходимо регулярно обслуживать и чистить, чтобы предотвратить порчу, снижение рекуперации тепла и рост плесени.

  Совет. Не рекомендуется иметь систему рекуперации энергии в холодном климате, поскольку наледи могут повредить систему.

Чтобы получить дополнительную информацию о домашней вентиляции в Мэриленде, загрузите наше Руководство по домашней вентиляции от Warner Service. Нажмите кнопку ниже, чтобы начать:

Проблемы с вентиляционной системой — Baxter Group Inc

Неправильная вентиляция может значительно увеличить количество загрязнителей воздуха в помещении в офисе, но просто открыть окна — не всегда ответ.

Правильная вентиляция зависит от того, правильно ли работают системные процессы.

Фактически, здания с высокой интенсивностью вентиляции могут испытывать проблемы с воздухом в помещении из-за неравномерного распределения воздуха или недостаточной вытяжной вентиляции.

Система HVAC, которая правильно спроектирована, установлена, сбалансирована, эксплуатируется и обслуживается, может поддерживать хорошее качество воздуха в помещении. Когда процедуры не соблюдаются, воздух в помещении может стать вредным для здоровья жителей здания.

Ниже приведены типичные проблемы в здании:

Прерывистый поток воздуха:

• Конструкции системы HVAC, которые работают с пониженным или прерывистым потоком в определенные части дня или в ответ на потребности в тепловом кондиционировании, могут вызывать повышенные уровни загрязнения в помещении и ухудшать удаление загрязняющих веществ.
  • Минимальная интенсивность вентиляции должна определяться чистотой и распределением воздуха, температурой и влажностью.

Распределение воздуха:

• Несоблюдение требований по поддержанию надлежащей температуры, влажности и движения воздуха в здании может привести к выделению слишком горячего или холодного воздуха. Чтобы бороться с этим, пассажиры блокируют регистры снабжения мебелью или другими предметами, нарушая тем самым потоки воздуха.
• Размещение перегородок или других барьеров в помещении также может ухудшить движение воздуха.
  • Необходимо соблюдать меры предосторожности для поддержания комфортных тепловых условий, а размещение мебели должно производиться с умом.

Приточно-вытяжные помещения:

Размещение вентиляционных отверстий имеет решающее значение.

• Вентиляционные отверстия, установленные слишком близко к вытяжным вентиляционным отверстиям здания, втягивают загрязненный отработанный воздух в здание.
• Если вентиляционные отверстия находятся рядом с внешними источниками загрязнения, такими как погрузочные доки, парковки и зоны интенсивного движения транспорта, дымоходы и склады для мусора, загрязненный воздух может попадать в вентиляционную систему здания.
  • Тщательно продумайте расположение всех вентиляционных отверстий.

Доля наружного воздуха:

• Системы отопления, вентиляции и кондиционирования воздуха должны обеспечивать достаточное количество наружного воздуха для разбавления и удаления загрязняющих веществ в помещении, но нагрев холодного зимнего воздуха и охлаждение горячего летнего воздуха обходится дорого. Таким образом, некоторые системы HVAC уменьшают или устраняют количество наружного воздуха, попадающего в систему. Загрязненный воздух может накапливаться внутри.
  • Необходимо обеспечить постоянную подачу свежего воздуха.

Периоды работы:

Каждый раз, когда система HVAC отключена, могут накапливаться загрязнения.

• Система HVAC, которая начинает работать после прибытия жителей здания или отключается до конца рабочего дня, может вызвать повышение уровней загрязняющих веществ, создаваемых зданием и жильцами.
• Если система отключена в периоды простоя, в здании могут накапливаться загрязняющие вещества.
  • Систему вентиляции следует включать за несколько часов до начала работы и отключать только после того, как люди ушли.

Техобслуживание:

Системы

HVAC необходимо поддерживать в надлежащем состоянии, чтобы обеспечить здоровый воздух в помещении.

Если не :

• Системы вентиляции могут засориться, что ухудшит их работу и поток воздуха.
• Системы увлажнения и осушения могут способствовать росту плесени и бактерий.
• Неправильно очищенная вода в градирнях может привести к росту таких организмов, как легионнелла.Затем бактерии могут загрязнить каналы подачи ОВК и вызвать серьезные проблемы со здоровьем.

EPA не рекомендует чистить воздуховод, если:

• видимый рост плесени на поверхностях воздуховодов или других компонентах вашей системы HVAC.
• Воздуховод заражен грызунами или насекомыми.
• Воздуховоды забиты чрезмерным количеством мусора.
• Твердые частицы выбрасываются в дом из ваших регистров снабжения.

Плюсы и минусы систем домашней вентиляции

Если воздух в вашем доме в Аннаполисе, штат Мэриленд, кажется затхлым, влажным или вонючим, вам может потребоваться лучшая вентиляция. Системы вентиляции всего дома — один из лучших способов обеспечить приток свежего воздуха. Существует четыре типа систем вентиляции дома. Вот плюсы и минусы каждого типа.

Выхлопные системы

Вытяжные системы вентиляции — одно из самых простых и недорогих решений для улучшения качества воздуха в помещении.Эти системы хорошо работают в холодном климате, но они могут вызвать снижение давления в вашем доме. Такая вентиляция смешивает воздух в помещении и снаружи, чтобы зимой не было сквозняков.

Приточная вентиляция

В системах подачи

используется вентилятор для подачи чистого наружного воздуха через вентиляционное отверстие, соединенное с воздуховодами вашего дома. Они также обеспечивают лучший контроль, чем вытяжная вентиляция, сохраняя низкий уровень внешних раздражителей.

Эти системы осушают и фильтруют поступающий воздух и предотвращают обратную тягу дымовых газов.Приточная вентиляция в более холодных местах может вызвать проблемы с влажностью.

Сбалансированная вентиляция

Сбалансированные системы работают во всех климатических условиях, одинаково поступая наружный воздух и направляя наружный воздух из помещения. Давление внутри дома остается почти постоянным, сводя сквозняки к минимуму. Сбалансированные системы вентиляции не кондиционируют и не осушают наружный воздух, и они стоят больше, чем приточные или вытяжные системы.

Вентиляция с рекуперацией тепла

Вентиляторы с рекуперацией тепла — это новейшие системы домашней вентиляции.У них есть теплообменный сердечник, который передает тепло от выходящего воздуха к входящему. Преобразователи частоты могут рекуперировать много тепла из выходящего воздушного потока, что позволяет экономить на вашем бюджете и системе отопления. Они работают во всех частях страны и экономичны в районах с суровыми зимами.

Если у вас есть вопросы о домашней вентиляции или о каких-либо проблемах с качеством воздуха в помещении, позвоните в службу прибрежного отопления и кондиционирования воздуха по телефону 410-919-0110 . У нас есть решения для всех ваших проблем с качеством воздуха в помещении, включая контроль влажности и очистку воздуховодов.

Изображение предоставлено Bigstock

Конфигурация системы вентиляции

В результате деятельности человека образуется широкий спектр соединений, которые становятся опасными в достаточно высоких концентрациях, а загрязняющие вещества из внешних источников также могут ухудшать качество воздуха в помещении. Системы вентиляции удерживают эти вещества на низком уровне за счет постоянного обновления воздуха в помещении, а также способствуют поддержанию влажности в диапазоне от 30 до 60 процентов, как рекомендовано ASHRAE. Без вентиляции было бы невозможно поддерживать комфортную и здоровую среду в помещении.

При естественной вентиляции для подачи свежего воздуха используются ветровые потоки, температура наружного воздуха и другие погодные условия. Преимущество естественной вентиляции заключается в том, что она предоставляется бесплатно, а в новых зданиях можно оптимизировать архитектурный дизайн, чтобы максимизировать ее эффект. Однако естественная вентиляция неуправляема и, как правило, недостаточна для полного соответствия требованиям современных зданий.

Обычно, чтобы соответствовать стандартам ASHRAE и Строительным нормам Нью-Йорка, необходимо использовать механическую вентиляцию.В зависимости от конфигурации системы вентиляции всего дома можно разделить на три основных типа:

Сбалансированные системы можно улучшить с помощью вентиляции с рекуперацией энергии — технологии, которая обменивается энергией между приточным и вытяжным воздушными потоками, чтобы максимизировать производительность и минимизировать общие эксплуатационные расходы системы.

Системы вытяжной вентиляции

Как следует из их названия, в системах вытяжной вентиляции используются только вытяжные вентиляторы. Когда система начинает работать, она создает отрицательный эффект повышения давления в людных помещениях, втягивая свежий наружный воздух для обновления того, что истощено.Однако важно отметить, что вытяжная вентиляция невозможна в герметичных зданиях, так как наружный воздух должен просачиваться внутрь. Если ограждающая оболочка здания была затянута герметиком и герметиком, вытяжная вентиляция должна быть дополнена воздухозаборными отверстиями. .

Вытяжные системы вентиляции

имеют единый набор вентиляторов и воздуховодов, что делает их доступными по цене, сокращая время и стоимость установки. Затраты на электроэнергию относительно невелики, так как работает только один комплект вентиляторов, а также упрощается обслуживание.Компоновка системы может быть спроектирована так, чтобы ориентироваться на конкретные области, где образуются загрязнители, обеспечивая их удаление до того, как они распространятся в помещении.

Вытяжная вентиляция обычно дает наилучшие результаты в холодном и сухом климате, где наружный воздух не требует осушения. Он не рекомендуется для тропического и смешанного климата, поскольку теплый и влажный наружный воздух всасывается бесконтрольно, что увеличивает расходы на охлаждение и осушение. Кроме того, имейте в виду, что при разгерметизации воздух забирается из всех окружающих пространств, практически не контролируя содержание загрязняющих веществ.Как правило, вытяжная вентиляция рекомендуется в холодную погоду и при низком уровне загрязнения атмосферного воздуха.

Другой риск вытяжной вентиляции — это обратная тяга, которая возникает, когда прибор, работающий на сжигании, внезапно втягивает много воздуха, потенциально вызывая пробой. Поскольку вытяжная вентиляция вызывает отрицательное давление и не контролирует подачу воздуха, повышается вероятность возникновения обратной тяги.

Системы приточной вентиляции

Приточная вентиляция использует только инжекторные вентиляторы, повышающие давление в помещениях и вызывающие постоянную утечку воздуха из помещения.Главное преимущество приточной вентиляции — это контроль, так как наружный воздух можно фильтровать, увлажнять или осушать по мере необходимости. Кроме того, эффект повышения давления предотвращает попадание загрязняющих веществ из окружающих помещений или снаружи.

Еще одним преимуществом приточной вентиляции является то, что она устраняет риск возникновения обратной тяги от приборов сгорания из-за избыточного давления. Расходы на установку, эксплуатацию и техническое обслуживание также снижаются благодаря простой конфигурации системы.

Приточная вентиляция лучше подходит для тропических или смешанных климатических условий, где часто требуется осушение и фильтрация.Эта конфигурация имеет тенденцию вызывать проблемы в холодную погоду, так как эффект повышения давления может вызвать конденсацию влажности воздуха в помещении, что приводит к накоплению влаги и его общим побочным эффектам: повреждению мебели и распространению плесени, бактерий и пылевых клещей.

Сбалансированные системы вентиляции

Сбалансированная система вентиляции является результатом сочетания вытяжной и приточной вентиляции: оба потока воздуха можно контролировать, что обеспечивает преимущества обеих конфигураций системы. Конечно, это требует более высоких затрат на установку и эксплуатацию, поскольку теперь имеется два комплекта вентиляторов и воздуховодов.

Сбалансированная вентиляция подходит для любых погодных условий, а потоки воздуха можно регулировать для обеспечения любого необходимого эффекта повышения давления — положительного, отрицательного или нейтрального. Рекомендуемые места для каждого набора воздуховодов следующие:

• Приточные воздуховоды должны быть ориентированы на те места, где обитатели проводят большую часть своего времени, включая жилые комнаты и спальни.Это гарантирует, что в этих помещениях всегда будет свежий и чистый воздух.
• Вытяжные воздуховоды должны быть сосредоточены в местах, где часто выделяется влага и влажность, таких как кухни, ванные комнаты, прачечные и котельные.

Конечно, можно установить приточно-вытяжные помещения для каждого помещения, но стоимость системы значительно возрастает. При использовании представленного выше подхода затраты на систему оптимизируются без ущерба для производительности.

Вентиляция с рекуперацией энергии: повышение эффективности сбалансированной вентиляции

Вентиляция с рекуперацией энергии заключается в обмене энергией между приточным и вытяжным воздухом, что сводит к минимуму общие затраты на ОВК.Эти системы можно разделить на два основных типа:

• Системы вентиляции с рекуперацией тепла (HRV) обмениваются теплом только между приточным и вытяжным потоками воздуха.
• Системы вентиляции с рекуперацией энтальпии (ERV) обмениваются теплом и влагой.

Летний режим

Летом наружный воздух обычно требует охлаждения и осушения. Однако, когда воздух выпускается, он все еще холоднее и суше, чем приточный воздух; следовательно, часть энергии, используемой для охлаждения и осушения, теряется.

Зимний режим

Зимой потребности в HVAC меняются, поскольку наружный воздух обычно требует обогрева и увлажнения. Принцип работы HRV и ERV одинаков, но направление передачи тепла и влажности инвертировано.

• Отработанный воздух теплее, и теплообменник улавливает часть этой тепловой энергии для предварительного нагрева приточного воздуха.
• Если используется ERV, влага также извлекается из отработанного воздуха и поступает в приточный воздух.

Общие рекомендации для HRV и ERV

Важно отметить, что системы HRV и ERV значительно сложнее, чем системы вентиляции, представленные ранее. Их может устанавливать и обслуживать только квалифицированный персонал, что увеличивает их стоимость владения. По сравнению с базовой сбалансированной системой вентиляции, системы HRV и ERV имеют более высокие эксплуатационные расходы, но общие расходы на HVAC снижаются.

Системы

HRV и ERV повышают эффективность там, где экстремальные температуры и влажность достигаются летом или зимой, или когда расходы на топливо для отопления высоки.Их преимущества уменьшаются при умеренных погодных условиях, когда добавленные эксплуатационные расходы могут быть выше, чем полученная экономия — сбалансированная вентиляция является лучшей альтернативой в этих случаях.

Точечная вентиляция: дополнение для вентиляции всего дома

Точечная вентиляция заключается в использовании вытяжных вентиляторов для удаления загрязняющих веществ и влаги из помещения, в которое они выбрасываются, и предотвращения их распространения в других помещениях. В жилых помещениях точечная вентиляция чаще всего используется в ванных комнатах и ​​на кухнях, чтобы соответствовать минимальным уровням вытяжного воздуха, установленным в Нормах Нью-Йорка и стандартах ASHRAE:

.

• Ванные комнаты требуют 50 кубических футов в минуту периодической вентиляции или 20 кубических футов в минуту постоянной вентиляции.
• Для кухонь требуется 100 кубических футов в минуту или периодическая вентиляция или 25 кубических футов в минуту непрерывной вентиляции.

Точечная вентиляция может стать отличным дополнением к приточным вентиляционным системам, удаляя загрязняющие вещества из ключевых участков. Эта комбинация обеспечивает многие преимущества сбалансированной системы вентиляции без необходимости установки полного набора вытяжных вентиляторов и воздуховодов. Единственный недостаток этой комбинации состоит в том, что системы HRV и ERV неосуществимы, поскольку нет точки, где тепло или влага могут передаваться между воздушными потоками.

3 типа механической вентиляции

Если вы хотите отремонтировать свой дом или построить новый, важно понимать важнейший компонент его структуры: вентиляция . Система, в которой воздух проходит через ваш дом, известна как вентиляция всего дома, в которой используются вентиляторы для обмена наружным воздухом внутри помещения и направлена ​​на улучшение качества воздуха . Это помогает уменьшить количество загрязняющих веществ, содержащихся в воздухе в помещении, и контролировать влажность в вашем доме, что может быть чрезвычайно полезно для качества вашей жизни.Существует три основных типа механической вентиляции всего дома, и, изучив каждый, вы сможете выбрать наиболее подходящий для себя.

1. Вытяжная вентиляция

В этом типе вентиляции используется вентилятор для вывода воздуха из помещения, в то время как наружный воздух всасывается через утечки. Некоторые преимущества этого типа включают низкие затраты на установку и обслуживание, но есть и несколько недостатков. Во-первых, только вытяжная вентиляция может втягивать загрязняющие вещества в ваш дом из таких мест, как чердак или подполье, а также может перемещать влагу снаружи в полость стены, что затем приводит к таким проблемам, как гниль и плесень.

2. Приточная вентиляция

Этот тип вентиляции противоположен только вытяжной, поскольку вместо выталкивания воздуха из помещения он втягивает наружный воздух с помощью вентиляторов. Воздух в помещении выходит через систему вытяжных вентиляционных каналов, а также через ограждение здания. Наружный воздух поступает из единого источника, который специально выбран из-за его высокого качества, что может быть полезным для людей, которым нужен чистый воздух в своем доме. Кроме того, этот тип имеет низкую стоимость установки и снижает количество загрязняющих веществ, которые могут попадать из ограждения здания.Тем не менее, это может привести к проблемам с влажностью стен из-за втягивания влаги извне.
