Устройство термодатчика: Температурные датчики – принцип работы, виды термисторов, термопара на схеме

Содержание

Датчики температуры в автомобиле: общая информация. Как устроены температурные датчики: какие они бывают

Температурные датчики – элементы электрических цепей, изменяющие свое сопротивление в зависимости от температуры.

Классификация:
По принципу работы:
Термовыключатели – работают по принципу ключа – при изменении температуры происходит скачкообразное изменение сопротивления:
1. при достижении определённой температуры сопротивление падает с единицы практически до нуля – термовыключатели работающие на замыкание.
2. при достижении определённой температуры сопротивление возрастает с нуля до единицы – термовыключатели работающие на размыкание.
Терморезисторы – меняют свое сопротивление постепенно в зависимости от температуры.
— терморезисторы с отрицательным температурным коэффициентом сопротивления (термисторы или NTC (Negative Temperature Coefficient) ). С увеличением температуры их сопротивление уменьшается.
— терморезисторы с положительным температурным коэффициентом сопротивления (позисторы или PTC (Positive Temperature Coefficient) — позисторы). С увеличением температуры их сопротивление возрастает.

По выполняемой функции:
1. Датчики включения вентилятора.
2. Датчики на температурную стрелку.
3. Датчики на систему впрыска.

Термовыключатели
Термовыключатели устанавливаются на большом круге циркуляции, как правило, на радиаторе охлаждения, либо рядом с ним.
Термовыключатели делятся на два вида:
— включения аварийной индикации
— включения вентилятора охлаждения

Температурные датчики — важные детали системы управления двигателем, участвующие в экономии топлива и уменьшении вредных выбросов. Вместе с другими датчиками, температурные датчики передают электронному блоку управления двигателем (ЭБУ / ECU) данные, необходимые для управления впрыском топлива.

Существует несколько основных типов датчиков:
1. Датчики температуры охлаждающей жидкости. Их функция заключается в измерении температуры охлаждающей жидкости. Эти датчики устанавливаются в малом круге циркуляции охлаждающей жидкости и передают данные напрямую в ЭБУ. Диапазон измеряемых температур колеблется от -40 градусов до + 130 градусов.

2. Датчики температуры входящего воздуха. Устанавливаются на впускном тракте. Эти датчики измеряют температуру поступающего в двигатель воздуха, эти данные, в сочетании с данными, поступающими с датчика расхода воздуха, позволяют ЭБУ более точно рассчитывать массу поступившего в двигатель воздуха. Диапазон измеряемых температур колеблется от -40 градусов до + 120 градусов.
3. Датчики наружной температуры. Функция этих датчиков аналогична функции датчиков температуры входящего воздуха. Отличие заключается в месте установки. Они устанавливаются не во впускном тракте.

В основе конструкции температурного датчика лежит терморезистор – полупроводник, электрическое сопротивление, которого изменяется в зависимости от температуры. По типу изменения сопротивления от температуры выделяют два типа терморезисторов:

— терморезисторы с отрицательным температурным коэффициентом сопротивления (термисторы или NTC (Negative Temperature Coefficient) — термисторы).
— терморезисторы с положительным температурным коэффициентом сопротивления (позисторы или PTC (Positive Temperature Coefficient) — позисторы).

Терморезисторы с отрицательным температурным коэффициентом сопротивления:
Их сопротивление определяется по формуле:

Rt – сопротивление терморезистора
R25 – сопротивление терморезистора при 25 градусах
B – константа (зависит от свойств материала из которого изготовлен терморезистор)
T – температура терморезистора
Из формулы видно, что чем выше температура, тем меньше сопротивление терморезистора.

График изменения сопротивления позистора в зависимости от температуры:

Устройство автомобильного датчика температуры охлаждающей жидкости:

Connector – электрический разъем для присоединения датчика к электропроводке автомобиля.
Metal body – корпус датчика
Gasket – уплотняющая прокладка
Thermistor — термистор

При неисправности термодатчика нужно проверить состояние разъема и корпуса датчика, при наличии повреждений требуется заменить датчик на новый.

Причины поломки термодатчиков:
— механическое повреждение датчика
— перегрев датчика

Признаки выхода из строя термодатчика:
— повышенный расход топлива
— потеря мощности
— перегрев двигателя
— включение аварийной индикации на приборной панели

— затруднённый запуск двигателя
— увеличение токсичности выхлопных газов

Обслуживание:
Требуется проверять работу температурных датчиков каждые 25000км. В случае нарушения работы датчика его необходимо заменить на новый. В случае с датчиками температуры воздуха необходимо проводить регулярную очистку его от загрязнений, затрудняющих его работу.

Термодатчики охлаждающей жидкости затягиваются с усилием 30-50 Nm. Герметизирующую прокладку нельзя использовать повторно. Каждый раз при монтаже датчика требуется использовать новую прокладку.



Терморегуляторы. Виды и принцип действия. Применение

Для сохранения требующегося уровня температуры в нагревательных системах применяются электрические устройства, называемые терморегуляторы. Все приборы, имеющие в составе электронагревательные элементы, оборудованы электрическими терморегуляторами.

Необходимость и особенности терморегуляторов

Терморегулятор представляет собой электрическое устройство необходимое для автоматического регулирования температуры в охлаждающем и отопительном оборудовании. Они монтируются в системах обогрева, искусственного климата, охлаждающих либо морозильных системах. Широко используются в домашнем хозяйстве в обустройстве теплиц.

Цель работы терморегулятора определяется включением либо выключением нагревательных элементов какого-либо прибора при показателях температуры ниже или выше указанных соответственно. Благодаря работе терморегулирующих устройств, воздух в помещении, вода, поверхности приборов и т.п. имею стабильную температуру.

Работают все терморегуляторы, в каком бы приборе они не находились, по единому принципу. Автоматический регулятор получает данные о температуре из окружающей его среды, благодаря тому, что оснащается встроенным или выносным термодатчиком. Опираясь на полученную информацию, терморегулятор определяет, когда нужно включаться и отключаться. Чтобы исключить сбои в работе устройства, термодатчик надлежит устанавливать в помещении подальше от прямого влияния различного нагревательного оборудования, в противном случае, может возникнуть искажение показателей и, естественно, регулятор будет работать ошибочно.

Классификация терморегуляторов
Принцип работы всех устройств, регулирующих температуру одинаковый, но видов терморегуляторов очень много, и они отличаются по:
  • Назначению:
    — комнатные;
    — погодные.
  • Способу монтажа:
    — стенные;
    — настенные;
    — крепящиеся на DIN рейку.
  • Функциональным возможностям:
    — центральное регулирование;
    — беспроводное регулирование.
  • Способу управления:
    — механические;
    — электромеханические;
    — цифровые (электронные).
Также терморегуляторы отличаются техническими свойствами:
  • Диапазон измерений температуры. Разные модели терморегуляторов в зависимости от модификации поддерживают температуру от -60 до 1200 °С.
  • Количество каналов:
    — одноканальные. Применяются для автоматической регулировки и сохранения температуры объекта на указанном уровне. Отличаются меньшими размерами и весом от многоканальных приборов;
    — многоканальные. Выпускаются для фиксирования температуры серии стандартных термодатчиков. Их используют на производствах, лабораториях, а также в народном хозяйстве.
  • Габаритные размеры:
    — компактные;
    — большие;
    — крупные.
Применение регуляторов и датчиков температуры
Терморегуляторы могут устанавливаться в жилых и промышленных помещениях. В целом можно выделить учитывающие:
  • И контролирующие температуру воздуха в конкретной зоне помещения. Эти приборы относятся к категории комнатных регуляторов. Бывают аналоговые и цифровые.
  • И поддерживающие температуру определённых предметов – это регуляторы для полового отопления.
  • Температуру воздуха снаружи – погодные термостаты.
Регуляторы, которые эксплуатируются в промышленных помещениях, бывают двух видов:
  • Индустриальные пространственные. К этим приборам относятся аналоговые стенные регуляторы, имеющие повышенную защиту.
  • Индустриальные с отдельными датчиками. Это аналоговые приборы с внешними датчиками, которые могут быть настенными или устанавливаться на специальную рейку.
    Датчики могут устанавливаться на стены или в полу дома, в зависимости от их типа и назначения. Встроенные приборы монтируются в монтажную коробку прямо в стену, а приборы накладного типа просто прикрепляют на стену.
Выделяют также несколько видов датчиков по назначению:
  • Датчик температуры пола.
  • Датчик температуры воздуха.
  • Инфракрасный датчик для пола и воздуха.

Датчик, измеряющий температуру воздуха, часто размещают на корпусе терморегулятора. Терморегуляторы с инфракрасными датчиками можно применять для контроля всей системы отопления. Эти датчики отлично подходят для установки в ванные комнаты, душевые, сауны и прочие помещения с повышенной влажностью. Сам регулятор температуры надлежит размещать обязательно в сухом месте, от переизбытка влаги он может повредиться. Правда есть модели, с повышенной герметичностью, и их монтаж в ванную ничем не опасен для них.

Регуляторы для тёплых полов отличаются своим внутренним устройством, это:
  • Цифровые.
  • Аналоговые.

Цифровые устройства имеют хорошую стойкость к разным типам помех, поэтому исключают искажение данных и гарантируют большую точность, чем аналоговые.

Особенности функциональных возможностей электрических регуляторов температуры:
  • Беспроводное регулирование (дистанционное). Рекомендовано применять при дополнительной инсталляции греющих элементов и проведении реконструкций, когда выполнять классическую регулировку невозможно или довольно трудно. Дистанционное управление исключает дополнительные строительно-ремонтные работы при электроинсталляции (к примеру, монтаже кабельной проводки).
  • Устройства программирования. Центральное (классическое) устройство позволяет производить регулирование температуры целого крупного объекта с одной точки. Для программирования регулятора используют компьютер или устройства управления. Также контроль осуществляется с помощью телефонного модема.
Принцип действия, плюсы и минусы

Механический регулятор температур считается простым и практичным устройством. Применяется в нагревательных и охладительных целях. Чаще всего представляет внешнее электроустановочное изделие, предназначенное для внутренней установки в жилые помещения в системы отопления. Внешний вид подобен стандартному запорному крану.

Специфичностью механических терморегуляторов является отсутствие электрической составляющей. Работает аппарат по особому принципу, заключающемуся в свойствах некоторых веществ и материалов менять свои механические качества от изменения температуры.

При изменении температуры до конкретно указанной, происходит разрыв или замыкание электрической цепи, что обуславливает выключение либо включение приборов для нагрева. Требуемый показатель температуры выбирается на шкале прибора путём вращения специального колесика.

Положительные моменты механических термостатов:
  • Надёжность.
  • Устойчивость к перепадам напряжения.
  • Не подвластны сбоям электроники.
  • Работают при отрицательных температурах.
  • Можно эксплуатировать в условиях резких изменений температуры.
  • Простое управление.
  • Длительный срок службы.
Недостатки:
  • Наличие погрешности.
  • Вероятность появления небольших щелчков при подаче напряжения на инфракрасные нагреватели.
  • Низкая функциональность.

Независимо от недостатков, они являются самыми распространёнными и встречаются в организации обогревательных систем чаще других термостатов, благодаря простому управлению и невысокой стоимости.

Эксплуатация электромеханических термостатов

Электромеханические регуляторы температуры используется в различных бытовых электроприборах. Эти изделия бывают двух модификаций:

  • С биметаллической пластиной и группой контактов. Пластина, нагреваясь до определённой температуры, изгибается и размыкает контакты, из-за чего прекращается подача электротока на нагревательную спираль или ТЭН прибора. После остывания пластина прогибается обратно в своё исходное положение, контакты при этом замыкаются, возвращается подача электричества и прибор нагревается. Приборами с этими регуляторами пользуется в повседневной жизни практически каждый человек – это утюги, электроплиты, электрочайники и т.п.
  • С капиллярной трубкой. Изделие состоит из трубки, наполненной газом и помещённой в ёмкость с водой, а также контактов. Принцип действия базируется на особенностях материалов расширяться при определённых температурах. Вещество, находящееся в полой трубке, начинает расширяться при разогреве воды, из-за чего возникает замыкание контакта. После охлаждения воды, контакты размыкаются, а электроприбор начинает разогреваться. Подобными регуляторами чаще всего оснащаются водонагреватели, масляные обогреватели, бойлеры.

Электромеханические терморегуляторы зарекомендовали себя как неприхотливые устройства:

  • Автоматическое включение обогрева.
  • Герметичность.
  • Невысокая цена.
Минусы этих приборов:
  • Низкая функциональность.
  • Сложность добиться высокой точности регулирования.
Специфика электронных терморегуляторов

Электронные устройства очень распространены, они эксплуатируются с многими электрообогревателями. Обычно ими оборудуют общие отопительные системы и кондиционирования, а также тёплые полы.

Главные составляющие части:
  • Выносной термодатчик.
  • Контроллер — устройство, устанавливающее конкретный уровень температуры в доме, а также создающее команды включения и отключения нагревателя.
  • Электронный ключ – контактная группа.

Датчик прибора отправляет данные о температуре контроллеру, который обрабатывает полученный сигнал и решает, требуется снижать или повышать температуру.

Виды электронных термостатов:
  • Обычные терморегуляторы. В этих приборах можно выставлять желаемые пределы температуры либо точную температуру, которая будет сохраняться. Устройства оборудованы электронным дисплеем.
  • Цифровые терморегуляторы:
    — С закрытой логикой. Устройства имеют неизменный алгоритм работы. Регулирование выполняется при помощи передачи команд по указанным параметрам конкретным приборам, которые были установлены заранее. Параметры задаются заранее в зависимости от нужд используемых приборов для определённой температуры. Корректировка программы этих регуляторов практически неосуществима, можно только менять основные параметры. Но именно эти термостаты наиболее часто применяют в быту.
    — С открытой логикой. Эти аппараты контролируют точный процесс обогрева помещений. Имеют расширенные настройки, благодаря чему можно поменять их алгоритм работы. Управляются кнопками или сенсорной панелью. Путём этих устройств можно включать либо отключать обогревательные системы в строго заданное время. Но их перепрограммированием должны заниматься специалисты. Эти регуляторы применяют чаще на производстве и в промышленности, чем в быту.

Программируемые термостаты удобно эксплуатировать, они открывают широкие возможности для тонкой настройки приборов на нужные температурные показатели, зависящие от требований отдельных зон помещений.

Достоинства:
  • Широкий диапазон регулировок.
  • Разнообразие дизайнерских решений.
  • Экономия электроэнергии.
  • Высокая точность.
  • Эффективность.
  • Безопасность при эксплуатации.

Также терморегуляторы просты в управлении и имеют не высокую стоимость, только эти два плюса не касаются регуляторов с открытой логикой. Электронные регуляторы нередко являются составной частью системы умного дома.

Похожие темы:

Датчики температуры охлаждающей жидкости, наружного воздуха, влажности

Для контроля климата в жилом помещении и температуры во время производственных процессов используются специальные устройства. Предлагаем рассмотреть, как работают датчики температуры, всасываемого воздуха на впуске, воды, газов, топлива и влажности, их принцип работы и виды.

Общие сведения про датчики

Датчики температуры представляют собой устройства, используемые для измерения температуры среды. Типы температурных датчиков:

  1. накладные контактные датчики. Накладные контактные датчикиФото — Накладные контактные датчики

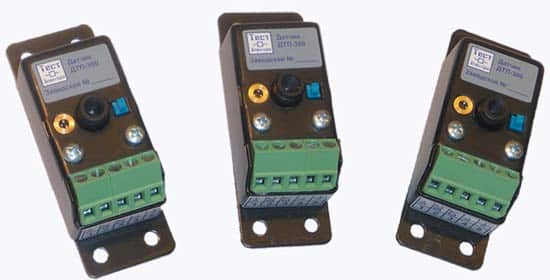

  2. бесконтактные датчики. Бесконтактные датчики температурыФото — Бесконтактные датчики температуры

Тем не менее, известны еще 3 дополнительных типа информаторов: термометры, резистивные датчики температуры и термопара (терморегулятор). Все эти контроллеры работают при помощи измерения физических свойств (т.е. объема жидкости, текущей через провод), который изменяется в зависимости от температуры.

Видео: обзор датчиков температуры

Контактные датчики

Датчики контакта температуры могут измерять температуру объекта, в контакте с которым находится датчик, но если предположить, что датчик и объект находятся в тепловом равновесии, то между ними нет теплового потока.

Данный подвид информаторов представлен следующими устройствами:

  • Термопары
  • Датчики сопротивления температуры (работают при помощи указателя, у них наиболее оптимальное соотношение цена/качество)
  • Заполненные термометры
  • Полупроводниковые биметаллические термометры
  • Промышленные бесконтактные и беспроводные датчики температуры.
 Датчики сопротивления температурыФото — Датчики сопротивления температуры

Большинство коммерческих и научных бесконтактных датчиков температуры и измерения внешней тепловой мощностью излучения инфракрасного или оптического излучения, работают от известной или расчетной области на поверхности или объеме измеряемой жидкости.

Примером бесконтактного датчика температуры является пирометр.

Термометры являются наиболее распространенными датчиками температуры, эксплуатируемые в простых, повседневных измерениях температуры, их используются для котлов, в сигнализациях. Самые популярные биметаллические термометры.

Комнатный термометр с жидкостью

До сих пор одними из самых доступных датчиков измерения температуры считаются заполненные термометры. В тубу добавляется жидкость, которая чувствительна к изменению температуры, чаще всего это окрашенный спирт или ртуть. Под изменением температурного уровня снаружи тубы, жидкость расширяется и поднимается, по таблице-циферблату можно определить, какой уровень температуры сейчас в помещении. Этот способ хорош, если не требуется высокая точность, ведь при использовании такого измерителя возможна погрешность почти в градус, к тому же, спиртовые модели очень быстро теряют показатели при резком изменении температур, их сложно зафиксировать.

Комнатный термометр с жидкостьюФото — Комнатный термометр с жидкостью

Жидкость должна иметь относительно большой коэффициент теплового расширения, так что небольшие изменения в температуре приведет к обнаруживаемым изменениям в объеме. Материал трубки – стекло, иногда закаленное, но обязательно прозрачное, чтобы можно было видеть маркированную таблицу. Раньше ртуть была более распространена, но её уровень токсичности слишком высок, что может привести к непоправимому ущербу при бытовом использовании.

Хотя заполненные регуляторы являются самыми простыми и дешевыми вариантами для измерения температуры, они также отличаются недолговечностью в виду своей хрупкости. Также их редко применяют при осуществлении даже небольших производственных процессов, т.к. нет возможности регулировать их работу в автоматическом режиме.

Контактный биметаллический термометр

В биметаллическом термометре используется два металла (обычно сталь и медь) с различными коэффициентами теплового расширения, они крепятся друг к другу с помощью заклепок или сварки. По мере повышения температуры, увеличивается расстояние между полосами, металл с высшим коэффициентом теплового расширения расширяется в большей степени, в результате чего появляется напряжение в материалах и отклонение в полосе. Величина этого отклонения является разницей температуры.

Биметаллический термометрФото — Биметаллический термометр

Температурные разности, для которых эти термометры могут быть использованы, ограничивается диапазоном, в котором металлы имеют существенно различные коэффициенты теплового расширения. Биметаллические полосы часто свернутые в трубах и помещены в термостаты. Перемещаемый конец полосы представляет собой электрический контакт, который передает температуру термостата. Поэтому они могут контролироваться специальными автоматическими устройствами.

Датчики сопротивления температуры

На производственных работах обычно используется механический или электронный погружной резистивный датчик температуры наружного воздуха (также известный как термометр сопротивления). В отличие от заполненных термометров, индикатор сопротивления выдает электрический сигнал измерения температуры, тем самым делая его более удобным для использования с компьютеризированной системой.

Датчики сопротивления температурыФото — Датчики сопротивления температуры

Устройство сопротивления использует зависимость между электрическим сопротивлением и температурой, которая может быть линейной или нелинейной. Главным отличием этих приборов является их высокая точность, у них допустимая погрешность около 0,01 градуса по Цельсию. Однако при высоких температурах (выше 700 градусов С), они становятся очень неточными из-за деградации наружной оболочки, которая содержит термометр. Таким образом, использование датчиков сопротивления является предпочтительным при более низких температурных диапазонах, где они могут быть наиболее точными, к тому же их проверка осуществляется гораздо проще, чем у биметаллических.

Бывает несколько видов датчиков: с терморезистором и традиционные. Традиционные термометры сопротивления использую чувствительные металлические элементы, которые приводят к линейной зависимости между температурой и сопротивлением. Так как температура металла увеличивается, увеличение случайного молекулярного движения препятствует потоку электронов. Повышенное сопротивление давления измеряется через металл как снижение тока, образуется фиксированное напряжение. Выносной электронный термистор использует полупроводниковый датчик, что дает функцию зависимости мощности между температурой окружающей среды, отопления и сопротивлением.

Термопара

Другой цифровой датчик температуры двигателя и выхлопных газов, который часто используются в промышленности – это термопара. Среди различных датчиков температуры, доступных, термопара широко используется датчик температуры масла и впускного воздуха. Как и аналоговые устройства сопротивления, данные приборы работают при помощи электронной схемы.

ТермопараФото — Термопара

Конструкция термопары

Термопара представляет собой тубу, продолговатой, стержнеобразной формы, что позволяет размещать устройство в труднодоступных местах. К примеру, в котлах, двигателях, узких вентиляционных проходов.

Любой (уличный и бытовой) датчик температуры воздуха содержит внешнюю оболочку или гильзу. Гильза защищает содержимое термопары от механического и химического повреждения.

В гильзе находится металлическая проволока, иногда две, каждая состоит из различных металлов. Возможны различные комбинации материалов для этих металлических проволок. Монтаж осуществляется при помощи специальных креплений и планок для жесткой фиксации термометрических систем.

Все счетчики имеют индивидуальные технические характеристики. Рассмотрим, какие показатели имеет электронный канальный датчик температуры охлаждающей жидкости и контроля окружающей среды:

  • Размер: три провода в TO-92 корпусе (0,2″х 0,2″х 0,2″)
  • Температурный диапазон: начальный в -40 градусов Цельсия и составляет до 150 градусов (в зависимости от типа температура может быть более высокой). Если превысить эти показатели, то возникнет неисправность.
  • Диапазон температур перед выходом: после 125 градусов С, точность падает. 2,0 В при 150 градусов С и 0,1 В при температуре -40 градусов С.
  • Требуемая мощность: максимум 5,5 В питания, 0.05 А тока.

Подключение всех аналоговых приборов не имеет никаких сложностей. В большинстве случаев достаточно просто включить устройство в сеть питания, проверить разъем и напряжение. Единственное замечание – это продумать его расположение, чтобы датчик максимально точно определил колебания температуры.

Как подобрать датчик температуры

Датчики температуры на снегоход, в шинах для автомобиля или прочих движущихся устройств выбираются сугубо индивидуально (в большинстве случаев можно воспользоваться продукцией фирмы-изготовителя техники, это PT100, Гольф 2, ВАЗ 2110, PT1000, Калина, NTC, Приора).

Датчик для компьютераФото — Датчик для компьютера

Для компьютера информаторы подбираются строго исходя от параметров оргтехники, в этом случае температурные датчики (реле) служат для предотвращения перегревания процессора, и представлены марками DS18B20, G62, GSM. Таким же образом выбираются устройства для измерения выделяемого теплого воздуха для холодильников, их изготавливает компания Siemens, ТСМ и УМЗ. Иногда для более точного контроля температуры необходимы инфракрасные контроллеры (на химических, биологических и сталелитейных заводах).

Датчик воздуха в салонеФото — Датчик воздуха в салоне

Для измерения температуры на борту и за бортом автомобиля, снегоходов и т.д. Вам также понадобится купить специальные датчики, они представлены марками Лада, Ланос, Дэу Нексия, Метран, Рено Логан, Шевроле, Ауди, Фокус Форд, Грант, Фольсваген Пассат, ВАЗ Нива, Мерседес, Хонда, Газель. При выборе модели для салона учитывайте, чтобы она была размещена как можно дальше от печи, и на 20 см выше пола. При необходимости замена прибора легко осуществляется своими руками, схема к каждому датчику идет вместе с инструкцией.

Терморегулятор. Виды и работа. Применение и особенности

Терморегулятор – это электрический прибор, предназначенный для обеспечения контроля за температурой воздуха, жидкости или различных поверхностей, с целью управления работой нагревательного или охлаждающего оборудования.

Сфера применения

Терморегуляторы предлагаются в продаже как отдельные приборы, а также как составная часть различного оборудования. Они используются в разнообразных направлениях, системах электроотопления, инкубаторах, аквариумах, холодильниках, духовых шкафах, системах кондиционирования и т.п.

Применение терморегулятора позволяет менять параметры температуры нагрева или охлаждения. Именно это является отличительной чертой данного оборудования. К примеру, автоматическое отключение электрического чайника при закипании воды не является заслугой терморегулятора, поскольку он в этом приборе не используется. Чайник не предусматривает возможности изменения верхней температуры нагрева, поэтому не комплектуется терморегулятором. Ярким примером использования регулировочного оборудования является обыкновенный утюг. Имеющимся на нем колесиком можно задавать верхнюю границу температуры, подбирая режим под необходимый тип ткани.

Как работает терморегулятор

Принцип работы простейшего регулятора температуры заключается в наличии в его корпусе пластинки из биметалла. Она применяется в качестве проводника, по которому поступает электрический ток на нагревательное оборудование. При достижении определенной температуры корпус пластинки изгибается, в результате чего осуществляется разрыв контакта. Как следствие процесс нагрева прекращается, так как нагревательные элементы не получают электрическое питание. Как только пластина немного остывает, она возвращается в рабочее положение, восстанавливая тем самым контакт. Устройства, работающие по такому принципу являются самыми недорогими в производстве. Они используются в тех случаях, когда обеспечивается непосредственный контакт пластинки с поверхностями, температуру которых нужно контролировать. Именно такие приборы устанавливаются в утюгах.

Вместо пластинки в терморегуляторе может применяться специальная емкость заполненная газом или жидкостью, которые имеют высокий коэффициент расширения при изменении параметров температуры. Как только она поменялась, вещество в закрытой колбе расширяется или сужается. В результате изменения объема емкость надавливает на миниатюрный шток, который передает движение на контакт электрической цепи. Таким образом, если температура повысилась, то колба расширилась и разорвала цепь. Как только вещества в ней остывают, она сужается и электрические контакты снова соприкасаются.

Для обеспечения настройки температуры включения и отключения между штоком и емкостью устанавливается пружина. Регулировочное колесо терморегулятора позволяет менять жесткость соединения. Благодаря этому изменяются и параметры силы нажима, которую должна обеспечить колба с чувствительным веществом. При минимальных настройках достаточно еле заметного изменения объема и терморегулятор разорвет цепь.

Механические и электронные терморегуляторы

Существуют две разновидности регуляторов температуры – механического и электронного контроля. Первая разновидность предусматривает возможность установки постоянной температуры, которая будет поддерживаться до тех пор, пока режим не поменяется вручную. Регулировка таких приборов осуществляется путем вращения колесика установленного на корпусе. Данные приборы отличаются более высокой погрешностью, но благодаря умеренной стоимости пользуются большим спросом.

Электронные терморегуляторы оснащаются дисплеем, который отображает текущую температуру. Такие устройства стоят дороже, но отличаются высокой точностью. Кроме этого они нередко позволяют осуществлять программирование режимов нагрева по часам. Можно за один раз выставить температуру для разного времени суток. К примеру, интенсивность нагрева ночью выше, чем днем.

Разновидности терморегуляторов представленных в продаже

Терморегуляторы являются востребованным оборудованием, без которого сложно представить работу бытовых приборов и производственного оборудования. В продаже можно встретить регуляторы температуры, которые монтируются отдельно или предназначенные для установки непосредственно в корпуса различной техники:

Также бывают универсальные терморегуляторы, которые могут присоединяться практически к любому оборудованию. Такие устройства лишены собственного корпуса и представляют собой электронную плату с небольшим дисплеем, отображающим текущую температуру. Их можно подсоединять практически где угодно, за исключением жидкостной среды. К примеру, такие устройства могут контролировать систему охлаждения системного блока компьютера, трансформатора, майнинговой фермы или другого греющегося оборудования.

Существуют и отдельные терморегуляторы, предназначенные для управления различным оборудованием, которые не монтируются в его корпус.

Они применяются для регулировки:
  • Нагрева аквариумов и террариумов.
  • Микроклимата в инкубаторах и брудерах.
  • Систем электроотопления.
Терморегуляторы для аквариумов и террариумов

Обычно для аквариумов применяется терморегулятор, совмещенный с нагревательным элементом. Они спрятаны в стеклянной колбе, которая погружается непосредственно в воду. Однако встречаются и отдельные регуляторы температуры, имеющие выносной датчик, опускаемый в аквариум, в то время как основной блок остается за его пределами. Такое оборудование используется в том случае, если аквариум слишком большой, поэтому нуждается в крупном обогревателе, значительно превышающем модельный ассортимент приборов в стеклянной колбе. Такие устройства оснащаются блоком с розеткой, к которому подключается нагревательное оборудование. Подобные системы нашли широкое применение и в террариумах, поскольку являются комбинированными.

Регуляторы температуры для инкубаторов и брудеров

Обычно такие электроприборы представляют собой блок питания с розеткой на корпусе, к которому подсоединяется выносной термодатчик на длинном проводе. Датчик температуры помещается в инкубатор или брудер, а на самом приборе выставляется необходимая температура, которую необходимо поддерживать постоянно. В розетку на корпусе терморегулятора подключается любой нагревательный элемент. В его качестве может применяться лампа накаливания, инфракрасный излучатель, электрический ТЭН и т.д.

Терморегуляторы для электрических систем отопления

Такое оборудованием чаще всего используется для обеспечения контроля за работой систем теплого пола. Терморегулятор этого типа может управлять инфракрасными пленками, нагревательным кабелем или любыми другими системами. Устройство может предлагаться в различном форм-факторе. Чаще всего параметры терморегулятора соответствуют размерам обыкновенного выключателя освещения. Такое устройство монтируется на стену в подрозетник. Также встречается аналогичное оборудование для наружного монтажа, что исключает необходимость сверления стен. Менее популярными являются терморегуляторы на din-рейке, которые прячутся в электрощитке.

На корпусе терморегулятора для систем электроотопления предусматривается 6 монтажных отверстий для подключения проводов. Два из них предназначены для присоединения устройства к электросети, следующие два для монтажа проводов от нагревательного оборудования, и оставшиеся для подключения термодатчика. Последний выполняет функцию контроля температуры нагревательного прибора, который располагается в отдаленности от терморегулятора.

Чтобы подключить терморегулятор для системы отопления нужно проложить его термодатчик непосредственно в зону, где осуществляется нагрев. К примеру, при монтаже теплого пола чувствительная головка датчика укладывается в штробу между витками нагревательного кабеля или под инфракрасную пленку. Обычно термодатчик прячется в гофрированной трубе, чтобы исключить контакт с бетоном или плиточным клеем, применяемым для заливки штробы. Кроме этого, в случае поломки, в последующем можно будет извлечь термодатчик по каналу трубы и сменить.

Что касается непосредственно функциональных возможностей электронных и механических терморегуляторов, то они существенно отличаются. Механические устройства предусматривают возможность настройки путем вращения колесика. Им устанавливается температура, которая будет поддерживаться постоянно. Электронные приборы предусматривают возможность более сложного программирования. На них можно осуществить настройку таким образом, чтобы нагревательное оборудование поддерживало комнатную температуру утром и вечером, когда дома присутствуют постояльцы. Ночью, а также днем, когда никого нет, терморегулятор держит более низкий нагрев, экономя тем самым электроэнергию.

Более совершенные электронные регуляторы способны осуществлять контроль не только за температурой нагревательного оборудования, но и воздуха. Это позволяет задать определенный нагрев отопительных поверхностей и желаемую температуру в помещении. Благодаря этому нагревательные элементы не будут чрезмерно горячими. Ограничение максимума позволяет исключить опасность ожога, что вероятно при использовании высокотемпературных инфракрасных пленок для сауны.

Похожие темы:

принцип работы цифрового устройства, простые схемы

На замену не совсем удобным аналоговым измерителям температуры, в основе работы которых лежит свойство жидкости расширяться и сжиматься, промышленность предложила дискретные устройства. Эти совсем несложные приборы обладают рядом неоспоримых преимуществ. Купить измеритель можно практически в любом магазине бытовой или климатической техники, но гораздо интереснее изготовить электронный термометр с выносным датчиком своими руками.

Суть устройства

Детали электронного термометра

Термометр, разговорный аналог — градусник, предназначен для измерения температуры окружающей среды. Первое устройство было изобретено в 1714 году немецким физиком Д. Г. Фаренгейтом. В основе своей конструкции он использовал прозрачную запаянную колбу, внутри которой находился спирт. После в качестве жидкости учёный применил ртуть. Но шкала аналогового измерителя, существующая и по сей день, была разработана лишь только через 30 лет шведским астрономом и метеорологом Андерс Цельсием. За начальные точки он предложил взять температуру тающего льда и кипения воды.

Интересным фактом является то, что изначально числом 100 была отмечена температура таяния льда, а за ноль взята точка кипения. Впоследствии шкалу «перевернули». По некоторым мнениям это сделал сам Цельсий, по другим — его соотечественники ботаник Линней и астроном Штремер.

Вскоре изготовление ртутных измерителей было широко налажено производством в промышленных масштабах. Со временем ртуть из-за своей ядовитости была заменена на спирт, а затем и вовсе был предложен новый тип устройства — цифровой. Сегодня, пожалуй, градусник стал неотъемлемым атрибутом любого жилища. По совету Всемирной организации здравоохранения была принята Минаматская конвенция, направленная на постепенный вывод из обихода ртутных градусников. Согласно ей в 2022 году использование ртути в измерителях будет полностью прекращено.

Поэтому из-за своих отличных характеристик термометр с цифровой схемой практически не имеет конкурентов. Предлагаемые в продаже спиртовые приборы проигрывают ему по точности и удобству восприятия данных.

Электронные модели могут располагаться в любом месте, ведь в контролируемом помещении необходимо расположить только небольшой датчик, подключённый к устройству. Этот тип используется во многих технологических процессах промышленности, например, строительных, аграрных, энергетических. С их помощью контролируется:

  • температура воздуха в производственных и жилых зданиях;
  • проверка нагрева сыпучих продуктов;
  • состояние вязких материалов.

Принцип работы

Перед тем как непосредственно приступить к изготовлению электронного термометра, следует разобраться в принципе его действия и определиться, из каких узлов будет состоять конструкция. Промышленно выпускаемые электронные градусники различаются по своим размерам и назначению. Но все они построены на однотипном принципе действия.

Проводимость материала изменяется в зависимости от температуры окружающей среды. Основываясь на этом и проектируется схема электронного градусника. Так, чаще всего в конструкции применяется термопара. Это электронный прибор, стоящий из двух сваренных между собой металлов. На поверхности каждого из них имеется контактная площадка, подключённая к измерительной схеме. При нагревании или охлаждении контактов возникает термоэлектродвижущая сила, появление и изменение которой регистрируется платой электроники.

В устройствах нового поколения вместо термочувствительного элемента используется кремниевый диод. Полупроводниковый радиоэлемент, у которого наблюдается зависимость вольт-амперной характеристики от температурного воздействия. Иными словами, при прямом включении (направление тока от анода к катоду) значение падения напряжения на переходе изменяется в зависимости от нагрева полупроводника.

Обработанные данные выводятся на дисплей, с которого уже визуально снимаются пользователем. Цифровые градусники позволяют измерять изменения температуры в диапазоне от -50 ° С до 100 ° С.

Всего же в конструкции простого термометра можно выделить пять блоков:

Схема электронного термометра

  1. Датчик — устройство, изменяющее свои параметры в зависимости от величины воздействующей на него температуры.
  2. Измерительные провода — используются для выноса датчика и его расположения в различных местах, требующих контроля над температурой. Чаще всего это небольшого сечения в диаметре проводники, даже необязательно экранированные.
  3. Плата электроники — содержит блок анализатора, фиксирующий изменения приходящего от датчика сигнала, а затем передающий его на экран.
  4. Дисплей — монохромный или цветной экран, предназначенный для отображения данных об измеренной температуре.
  5. Блок питания — собирается на типовых для радиоэлектроники интегральных микросхемах. Используется для стабилизации и преобразования питания, подающегося на все узлы платы.

Особенности изготовления

Сборка термометра своими руками

Человеку, увлекающемуся радиолюбительством, сделать электронный термометр своими руками по схеме не доставит трудностей, но в то же время обычному потребителю понадобится иметь хотя бы навыки паяния. Сегодня существует довольно много различных схем, отличающихся как сложностью повторения, так и дефицитностью радиодеталей.

При выборе схемы учитывают характеристики, которые она сможет обеспечить будущему измерительному устройству. В первую очередь — это диапазон измеряемых температур, а во вторую – погрешность. Конструктивно можно собрать проводную и беспроводную модель. При сборке второго типа используется радиомодуль, значительно удорожающий изделие.

Из-за использования чувствительных специализированных микросхем собирать навесным монтажом схему вряд ли получится. Поэтому предварительно изготавливается печатная плата. Делать её лучше из одностороннего фольгированного стеклотекстолита методом «лазерно-утюжной технологии».

Суть метода заключается в том, что с помощью, например, Sprint Layout, рисуется печатная схема устройства и распечатывается в зеркальном отображении в масштабе 1:1 на лазерном принтере. Затем, приложив отпечатанный рисунок изображением вниз к фольгированному слою, проглаживают чертёж разогретым утюгом. Из-за особенностей тонера изображение линий перенесётся на стеклотекстолит. Далее плата погружается в ванную с реактивом, например, FeCl3.

Как самостоятельно собрать термометр

В качестве индикатора можно использовать светодиодную матрицу, но лучше приобрести любой монохромный экран. Простой экран можно взять буквально за «копейки», например, подойдёт от старых системных блоков, выполненных в форм-факторе АТ. Если планируется конструкция с выносным датчиком, то неплохим вариантом будет использование шлейфа с диаметром проводника от 0,3 мм2, но в принципе подойдёт любой провод. При этом чем вынос датчика больше, тем большего сечения нужен и провод.

В схемотехнике некоторых термометров используются микроконтроллеры. Их применение позволяет упростить электрическую схему и повысить функциональность, но при этом требует навыков программирования и умения загружать прошивку. Для этого понадобится программатор, который можно также спаять самостоятельно, например, для LPT из пяти проводов.

Простой термометр

Конструкция простого термометра состоит всего из трёх деталей и тестера. В качестве датчика температуры в схеме используется LM35. Это интегральный прибор с калиброванным выходом по напряжению. Амплитуда на выходе датчика пропорциональна температуре. Точность измерений составляет 0,75° C. Запитывать интегральную микросхему можно как от однополярного источника, так и двухполярного. Предел измерений от -55 ° до 150° C.

Простой электронный термометр

В качестве мультиметра можно использовать стрелочный или цифровой прибор. К датчику согласно схеме подключают источник питания. Например, КРОНу или три соединённых последовательно пальчиковых батарейки. Измеритель же подключают к клеммам V и COM и переводят в режим измерения температуры. Потребление датчика при работе не превышает 10 мкА.

Диапазон измерения мультиметра устанавливается на два вольта. Отображённый на экране результат и будет соответствовать измеряемой температуре. Последняя цифра в числе обозначает десятые доли градуса.

При желании устройство можно сделать двухканальным. Для этого дополнительно необходимо будет изготовить механический или электронный переключатель.

Цифровая схема

Одна из самых простых схем состоит всего из нескольких элементов. В основе конструкции лежит использование датчика, выдающего значение температуры в цифровом коде. Стоимость термодатчика LM 335 не превышает 50 центов, при этом после калибровки его точность измерения составляет от 0,3 ° до 1,5° C. Датчик может измерять температуру от — 40 ° до 100° C. Выпускается он в двух корпусах — TO-92 и SOIC. В качестве аналога можно использовать отечественную микросхему К1019ЕМ1.

При монтаже длина соединительных проводов может достигать пяти метров. Калибровка схемы осуществляется изменением напряжения, подаваемым на вывод один. Необходимое значение рассчитывается по формуле:

Uвых = Vвых1 * T / To, где:

  • Uвых – напряжение на выходе микросхемы;
  • Uвых1 – напряжение на выходе при эталонной температуре;
  • T и To – измеряемая и эталонная температура.

Напряжение, формирующее выходной сигнал, зависит от температуры, поэтому питание, подающееся на датчик, должно осуществляться от источника тока. Собирается он на двух транзисторах КТ209 и не требует дополнительных настроек. Максимальный ток питания не превышает 5 мА. Увеличение выходного напряжения на 10 мВ соответствует приросту температуры на один градус.

Использование микроконтроллера

Применение в схеме самодельного термометра микроконтроллера подразумевает использование программы, управляющей его работой. В качестве микросхемы применяется ATmega8, а датчика температуры — DS18B20.

В схеме используется небольшое число радиодеталей. Она несложная и не нуждается после сборки в какой-либо наладке. Напряжение питания микроконтроллера составляет пять вольт. Для его стабилизации используется микросхема L7805. Транзисторы можно использовать любые с NPN структурой. В качестве индикатора подойдёт трёхразрядный сегментный дисплей с общим катодом.

Схема электронного термометра

Температура устройством может изменяться в интервале от -55 ° до 125º С с шагом в 0,1º С. Погрешность измерения не превышает 0,5º С. Обмен данными между датчиком и микроконтроллером происходит по шине 1-Wire. При большом расстоянии выноса измерительной микросхемы DS18B20 от ATmega8 необходимо подобрать подтягивающее сопротивление. Распаять его лучше непосредственно на вывод датчика.

При программировании все установки микроконтроллера оставляются заводскими, и фьюзы не изменяются. Затем к собранному термометру можно добавить ещё один датчик, а также часы. Но для этого необходимо будет обладать знаниями в программировании, чтобы дописать программный код.

Точный термометр

Как своими руками собрать электронный термометр

Применение в качестве датчиков полупроводниковых диодов и транзисторов характеризуется сложностью калибровки показаний, что в итоге приводит к погрешности результата измерений. Поэтому для получения точного результата в качестве измерителя применяется бифилярно намотанная катушка из тонкого проводника, размещённая в цилиндре, имеющем размеры порядка 4×20 мм.

Основой конструкции является микросхема ICL707 и светящийся индикатор. Питание можно подавать от любого источника с выходной амплитудой 12 В. На DA3 собран нормирующий преобразователь, изменяющий своё выходное напряжение в зависимости от сигнала, поступаемого с датчика.

Настройка заключается в выставлении на 36 ноге микросхемы напряжения, равного одному вольту. Делается это с помощью резисторов R3 и R4. Вместо датчика подключают резистор на 100 Ом. Изменением сопротивления R14 устанавливают нули на цифровом индикаторе. После чего устройство готово к измерениям.

Как своими руками собрать электронный термометр Загрузка…

как работает и разновидности устройств

В радиаторах и разного рода системах отопления с целью контроля температуры используются специальные электрические устройства. При проектировании или ремонте подобной системы нужно хорошо представлять себе, что такое терморегулятор, каковы его назначение и механизм действия,  как подобрать подходящий термостат.

Устройства для регуляции температуры

Устройства для регуляции температуры

Необходимость и особенности терморегуляторов

Терморегулятор это средство регуляции температурного уровня, используемое в приборах, имеющих дело с теплом: в отопительном, охладительном оборудовании и системах контроля температуры в помещении. Регуляторы применяются и в сельском хозяйстве, например, в тепличных установках. Когда температура в помещении или установке в ту или иную сторону отклоняется от рамок, заданных в настройках, устройство дает команду включить или отключить нагревательные элементы. С его помощью можно контролировать степень нагрева не только воздуха и иных газообразных сред, но и жидкостей и твердых тел (например, поверхностей электроприборов).

Как устроен термостат

При подборе подходящего устройства потребители интересуются, как работает терморегулятор. Хотя эти приборы выпускаются с разными типами действующих блоков (электроника, механический узел и т.д.), принцип работы терморегулятора, независимо от его типа, базируется на считывании данных из среды, подлежащей температурному контролю. Базируясь на получаемых данных, устройство определяет, есть ли необходимость в задействовании дополнительных термических элементов или отключении имеющихся.

Важно! Для предотвращения выхода устройства из строя и минимизации вероятности ошибочных показаний термический датчик следует размещать как можно дальше от зоны непосредственного воздействия обогревателя, батарей и иного подобного оборудования.

Преимущества и недостатки

Свойства термостатических устройств, их сильные и слабые стороны напрямую зависят от типа конструкции. Наиболее важный показатель – минимизация погрешности считывания температурных данных. В принципе, высокая точность характерна для любых термостатов, имеющих электронные компоненты, тогда как в случае механических устройств именно меньшая точность (погрешность может достигать трех градусов) является основным минусом. Зато они просты в регулировке и обладают весьма демократичной ценой.

Важно! Наиболее сложными в управлении (и дорогостоящими) являются программируемые устройства. При всем при этом они весьма экономичны в отношении потребления электроэнергии, обладают большой гибкостью настроек. Приобретать такое устройство пользователю следует лишь при уверенности, что он сможет правильно программировать работу термостата.

Виды терморегуляторов

Приспособления, предназначенные для регуляции температуры, могут быть классифицированы по различным основаниям. Выпускаются изделия, рассчитанные на разные виды монтажа: на стену или на дин-рейку. Варьируются поддерживаемый диапазон измерений и число каналов. Однако в первую очередь они различаются по строению, в зависимости от того, какие механические узлы и электронные компоненты в них задействованы.

Механические термостаты

Это наиболее простые изделия, лишенные электронной «начинки», чаще всего они используются для контроля температуры жилых помещений. Их работа базируется на способности некоторых материалов изменять свои характеристики под воздействием меняющейся температуры. Задавать рамки полагается посредством вращения колеса. При выходе за них возникает замыкание или разрыв электроцепи, ведущие к подключению дополнительных нагревательных элементов или отрубанию имеющихся.

Плюсы такой конструкции – надежность, долговечность, простота управления, способность функционирования при минусовых температурах, стойкость к скачкам напряжения. Основным минусом является вероятность погрешности, в ряде случаев довольно значительной (до 3 градусов). Кроме того, изделия нельзя назвать бесшумными: при срабатывании они издают щелкающие звуки.

Механический регулятор

Механический регулятор



Биметаллические пластины

При нагревании такая пластинка деформируется и открывает сомкнутые контакты. Вследствие этого  к нагревательному элементу прибора перестает поступать ток. Остывая, пластинка возвращается в прежнюю позицию, и контакты соединяются снова. Тогда электроэнергия опять подается на соответствующий элемент, что влечет за собой нагревание. Такая конструкция вмонтирована в электрические чайники, плиты, утюги.

Работа биметаллической пластины

Работа биметаллической пластины

Газонаполненные датчики

Газовые термостаты включают в себя заполненную газом трубу и контактные элементы. При помещении в жидкость газ расширяется и провоцирует замыкание контакта. Размыкание происходит, когда жидкая среда охлаждается. Конструкция устанавливается в водонагреватели, отопительные приборы на масле.

Важно! Плюсами этого и предыдущего типов являются автоматическая регуляция и бюджетная цена, минус – отсутствие места для вариативных гибких настроек, что ограничивает сферу применения.

Восковые терморегуляторы

Эти аппараты состоят из герметически запаянной камеры, снабженной пробкой из воска, и стерженька из металла. При нагревании плавящийся воск вытесняет стержень наружу, и последний инициирует изменения в электрической цепи. Такие конструкции широко применяются в автомобилестроении, а также при проектировании смесителей.

Электронные термостаты

Их применяют в разного рода системах контроля климата, в конструкциях теплого пола. Они включают в себя датчик температуры, электронный ключ и блок контроля, генерирующий команды подключения и выключения нагревательных элементов. Приборы снабжены электронным табло, на котором репрезентируются температурные данные. Они бывают с закрытой и открытой логикой. Гибкость настроек и расширенные возможности управления присущи только второму типу, такие изделия выпускаются с кнопочным или сенсорным управлением.

Электронный прибор

Электронный прибор



Двухзонные термостаты

Двухзонный терморегулятор предоставляет возможность параллельного управления двумя отопительными системами, к примеру, кухни и жилой комнаты. Некоторые модели ограничиваются возможностью выбора из нескольких заданных программ, другие – дают возможность самостоятельного задания параметров. Термодатчики надо помещать в местах, куда не проникают влага и прямые лучи солнца.

Термостат 12 В

Использование терморегулятора 12 вольт практикуется в аквариумах, тепличных помещениях, при инкубации яиц. Прибор состоит из датчика и блока контроля. Температурные ограничения задаются самим пользователем. Как источник питания используется аккумулятор в 12 вольт. Преимущества такого устройства – несложное управление и низкая цена.

Применение регуляторов и датчиков температуры

Устройства устанавливаются как в жилых комнатах, так и в производственных помещениях. Если существует необходимость в регуляции работы теплого пола, можно купить прибор, снабженный двумя датчиками, один из которых монтируется на поверхность пола (будучи заточенным под считывание данных с твердых поверхностей), а другой – помещается на стену и работает с температурой воздуха. Терморегуляторы применяются и в бытовых приборах, работающих с температурными перепадами, а также в производстве автомобилей.

Без применения устройств контроля температуры не будет возможным слаженное функционирование систем и приборов, работающих с температурными перепадами. При выборе прибора нужно обращать внимание на то, насколько его конструкция и настройки подходят системе, в которой ему придется работать.

Видео

🥇 Работа датчика охлаждения | Территория авто

Датчик температуры охлаждающей жидкости двигателя (ДТОЖ) представляет собой датчик температуры в двигателе автомобиля, который по определяет и измеряет температуру двигателя. Информация, полученная от датчика температуры охлаждающей жидкости, затем используется для регулирования температуры двигателя автомобиля.

Содержание статьи

Принцип работы датчика таков. Датчик температуры охлаждающей жидкости (ДТОЖ), часто располагается рядом с термостатом двигателя транспортного средства таким образом, что он может работать на оптимальном уровне. Наконечник датчика температуры охлаждающей жидкости обычно расположен вблизи охлаждающей жидкости двигателя.

Этот датчик температуры работает путем измерения температуры, которую испускает термостат или охлаждающая жидкость. Температура, которую считывает датчик, затем отправляется на бортовой компьютер или систему управления двигателем в качестве сигнала. Затем система управления двигателем использует информацию, полученную от датчика температуры охлаждающей жидкости, для работы или регулировки некоторых функций двигателя, чтобы он работал на своем оптимальном уровне.

Помимо регулирования температуры двигателя путем включения и выключения охлаждающего вентилятора, информация, полученная от датчика температуры, также используется для определения того, нуждается ли двигатель в более богатой топливной смеси, чтобы игнорировать сигнал обратной связи по обогащению / обеднению датчика кислорода, чтобы открыть рециркуляцию отработавших газов или ограничить продвижение искры во время выброса.

датчик температуры охлаждающей жидкости

Проверка датчика температуры охлаждающей жидкости

Обычный тест проводится для того, чтобы проверить, работает ли температура охлаждающей жидкости точно. Для диагностики зажигание выключается, а разъем датчика температуры охлаждающей жидкости отсоединяется. Омметр (электрический прибор для измерения электрического сопротивления) подключен к клемме датчика.

Датчик также может быть полностью снят с двигателя и погружен вместе с термометром в наполненный водой контейнер. При нагреве воды в контейнере датчик будет демонстрировать особое сопротивление изменению температуры. Рекомендуется заменить датчик, если он не демонстрирует определенного сопротивления изменяющимся температурам.

Другой подход к измерению датчика температуры охлаждающей жидкости состоит в том, чтобы снять крышку радиатора (часть системы охлаждения автомобиля) и вставить термометр в радиатор с последующим запуском двигателя. При работе двигателя охлаждающая жидкость начинает нагреваться, и, как только температура достигает 97 ° C, вентилятор начинает работать. Если вентилятор по-прежнему не включается, датчик требует полной проверки. Для того чтобы проверить датчик:

  • охлаждающая жидкость сливается из двигателя,
  • снимается катушка зажигания,
  • электрический разъем отсоединяется от датчика, а затем датчик погружается вместе с термометром в емкость (подключенную к омметру) для измерения электрического сопротивления этого датчика при различных уровнях температуры (как обсуждалось ранее).

Измерение изменения сопротивления является одним из методов определения специфичности датчика температуры охлаждающей жидкости. Также возможно измерить падение напряжения на клеммах датчика во время работы двигателя.

Что делать, когда датчик температуры не работает

Как и с любым другим компонентом вашего автомобиля, датчик со временем может выйти из строя. Это может вызвать ряд проблем, в том числе перегрев двигателя.

Если вы знаете, где находится датчик двигателя и как он выглядит, вы можете провести визуальный осмотр, чтобы определить, нет ли на нем трещин. Хотя эта визуальная проверка может быть полезной, она не поможет вам диагностировать каждую возможную проблему, поскольку некоторые неисправности датчика могут быть без визуального подтверждения.

Вообще говоря, если ваш датчик не работает, он отправит сигнал на компьютер и загорится индикатор «Check Engine». Если вы видите, что загорелся знак «Проверка двигателя», лучше немедленно связаться с службой технического обслуживания автомобиля.

Замена датчика температуры охлаждающей жидкости

Датчик температуры охлаждающей жидкости может со временем стареть и портиться, поэтому важно знать, как заменить неисправный датчик температуры. Замена CTS часто рекомендуется при восстановлении двигателя и при его повреждении.

Двигатель должен остыть, прежде чем заменить датчик. Охлаждающая жидкость в системе охлаждения должна быть слита перед заменой датчика температуры охлаждающей жидкости. Однако не сливайте радиатор. Достаточно слить только немного охлаждающей жидкости. Откройте клапан, чтобы слить антифриз.

После слива охлаждающей жидкости замените старый датчик новым датчиком температуры охлаждающей жидкости. Важно помнить, чтобы заполнить радиатор охлаждающей жидкостью.

Более детально можете посмотреть в видео:

Где находится датчик температуры

Датчик температуры охлаждающей жидкости двигателя расположен в основном в проходе охлаждающей жидкости двигателя с жидкостным охлаждением; обычно рядом с клапаном термостата. Датчик температуры двигателя подключается либо к датчику температуры, либо к индикатору температуры на приборной панели. В современных автомобилях вы заметите, что нет отдельного датчика температуры двигателя. Вместо этого есть крошечный «свет», символизирующий температуру двигателя; который интегрирован с rpm-метром.

После включения зажигания буква «С» также загорается вместе с символом температуры; показывая, что двигатель холодный. Это должно автоматически исчезнуть; после того, как двигатель прогреется до оптимальной температуры (обычно в пределах 2-3 километра от старта движения).

схема подключения датчика температуры

Схема подключения датчика температуры

Признаки неработающего датчика температуры охлаждающей жидкости

Неисправный датчик температуры охлаждающей жидкости может вызвать массу проблем для двигателя, поэтому важно, чтобы датчик всегда был в хорошем состоянии. Как правило, поиск самого датчика поможет определить, является ли деталь неисправной. Однако это будет определять только визуальные повреждения, которые можно увидеть, например, трещину, утечку или коррозию в датчике.

Цифровой вольтметр (DVOM) также может быть использован для внутреннего сопротивления датчика. Показание можно сравнить с обычными характеристиками. Если показания находятся в пределах спецификации, но проблема все еще очевидна, то проблема в проводке.

Один из лучших способов определить, является ли датчик температуры охлаждающей жидкости неисправным или неисправным, состоит в том, чтобы проверить, горит ли контрольная лампа двигателя. Если датчик температуры не работает должным образом, компьютер в двигателе транспортного средства отправит сигнал. Затем эти данные используются для предоставления кода неисправности, который включает лампу проверки двигателя.

датчик температуры охлаждающей жидкости вытягивается

Замена датчика температуры автомобиля

Датчик в конечном итоге нужно будет заменить полностью через некоторое время. Если двигатель получает какие-либо повреждения, всегда рекомендуется замена датчика, потому что лучше не рисковать эксплуатацией автомобиля с неисправным датчиком, так как это может повлечь еще более дорогой ремонт двигателя. Даже небольшой износ может привести к эрозии датчика с течением времени.

датчик

Датчик температуры охлаждающей жидкости двигателя может работать долго, если его правильно обслуживать. Вот несколько советов, которые помогут вашему двигателю оставаться в хорошем состоянии и избежать проблем, связанных с ДЭХ.

Не используйте водопроводную воду для заправки радиатора

Многие люди совершают эту ошибку, наполняя радиатор обычной водопроводной водой. В водопроводной воде есть элементы ржавчины и других минералов, которые в долгосрочной перспективе могут быть вредны для двигателя, особенно если вода начинает кипеть и испаряться внутри радиатора. Всегда используйте охлаждающую жидкость, так как она обеспечивает надлежащее смазывание и предотвращает образование ржавчины.

Немедленно устранить утечки масла и прокладку

Если в отсеке двигателя есть утечка и масло попадает в блок двигателя, охлаждающая жидкость загрязняется, что приводит к неисправности датчика.

Проверьте на утечки охлаждающей жидкости

Система охлаждения автомобиля не нуждается в постоянной заправке. Однако, если уровень охлаждающей жидкости часто падает, это может привести к утечке, и ее следует устранить немедленно. При недостаточном количестве охлаждающей жидкости в бачке датчик может давать ложные показания компьютеру.

Детально об устройстве датчика в видео:

Больше интересных статтей

Поделиться с друзьями:

Датчик температуры и устройства управления

.5 Монитор температуры, монитор напряжения 9033 75 73 Термопара 000 0 0 900

03

900 Датчик 4 9004 4 9004 2,7 Датчик I233C Цифровой SPI
1 ADT7422 1 Датчик температуры Датчик внутренней температуры 0,0078 Цифровой Последовательный I2C 0,1 0,5 16 0,5 16 3.3 2,60 $ (ADT7422CCPZ-RL7)
2 LTC2986 10 Цифровая система измерения температуры Диод, RTD, термистор, термопара 0.1 Цифровой Последовательный SPI 0,1 24 2,85 5,25 $ 16,56 (LTC2986CLX # PBF)
3 LTC2984 Reference Circuit Available Измерение температуры LTC2984 Reference Circuit Available Диод, RTD, термистор, термопара 0,1 Цифровой Последовательный SPI 0,1 24 2,85 5.25 21,43 долл. США (LTC2984CLX # PBF)
4 LTC2983 20 Цифровая система измерения температуры Диод, RTD, термистор, термопара 0,1 Digital 0 9005 0,1 24 2,85 5,25 $ 19,49 (LTC2983CLX # PBF)
5 ADT7420 1 Датчик температуры Датчик внутренней температуры 0.0078 Цифровой Цифровой, последовательный I2C 0,25 0,5 16 2,7 5,5 $ 3,10 (ADT7420UCPZ-R2)
6 67 Внутренний датчик температуры 0,0078 Цифровой Цифровой, последовательный SPI 0,25 0,5 16 2,7 5,5 $ 3.10 (ADT7320UCPZ-RL7)
7 LTC2996 1 Датчик температуры Диод, датчик внутренней температуры 1,5 4 мВ / ° K Аналоговый, OV22, УФ , аналоговый, OV22, UV 9000 1,5 2,25 5,5 $ 1,95 (LTC2996CDD # PBF)
8 LTC2995 1 Датчик температуры, монитор напряжения Диод 4 мВ / ° K Аналоговый 0,5 1,5 2,25 5,5 $ 2,45 (LTC2995CUD # PBF)
9

25

ADT
9

25

ADT Внутренний датчик температуры 0,0078 Цифровой Цифровой, последовательный SPI 1 1,5 16 2,7 5,5 75,00 долл. США (ADT7312WCZ-PT7)
Датчик температуры Диод, датчик внутренней температуры 1.5 4 мВ / ° K Аналоговый 0,5 1,5 2,5 5,5 1,45 долл. США (LTC2997CDCB # TRPBF)
11
165
11
165
Диод 1,5 Цифровой Последовательный SPI 1 1,5 14 3 5,5 4,50 долл. США (LTC2991CMS # PBF)
1 Датчик температуры Внутренний датчик температуры 0.0078 Цифровой Цифровой, последовательный SPI 0,5 1 16 2,7 5,5 $ 1,72 (ADT7311WTRZ)
13
AD8496
5 мВ / ° C Аналоговый 1 2,7 36 $ 2,36 (AD8496ARMZ)
14
14 AD8494 Термоэлемент Термопара 5 мВ / ° C Аналоговый 1 2.7 36 2,36 долл. США (AD8494ARMZ)
15 LTC2990 Reference Circuit Available 4 Монитор тока, монитор температуры, монитор напряжения Диод, внутренний датчик температуры 1,5 Цифровой 0,5 1,5 14 3 5,5 2,25 долл. США (LTC2990CMS # PBF)
16 AD8497 1 Термопара Сигнал 3755000 9509 C Аналог 1 2.7 36 2,36 $ (AD8497ARMZ)
17 AD8495 Reference Circuit Available 1 Преобразователь сигнала термопары Термопара 2,7 36 2,36 долл. США (AD8495ARMZ)
18 ADT7410 1 Датчик температуры Датчик внутренней температуры 0.0078 Цифровой Цифровой, Последовательный I2C, Последовательный SPI 0,5 1 16 2,7 5,5 $ 1,36 (ADT7410TRZ)
19 4 1 Датчик температуры Внутренний датчик температуры 0,0078 Цифровой Цифровой, последовательный SPI 0,5 1 16 2,7 5,5 $ 1.36 (ADT7310TRZ)
20 ADT6402 1 Термостатический переключатель Внутренний датчик температуры 0,125 Цифровой Переключатель (Выкл. / Вкл.) 0,5
0,5
5,5 0,62 доллара США (ADT6402SRJZ-RL7)
21 ADT6401 1 Термостатический переключатель Датчик внутренней температуры 0.125 Цифровой Переключатель (Выкл. / Вкл.) 0,5 6 11 2,7 5,5 $ 0,62 (ADT6401SRJZ-RL7)
22 ADT650 Датчик внутренней температуры 0,0625 Цифровой Переключатель (Выкл. / Вкл.) 0,5 6 12 2,7 5,5
23 9505 9505 9505 Термостатический выключатель Внутренний датчик температуры 0.125 Цифровой Переключатель (Выкл. / Вкл.) 0,5 6 11 2,7 5,5
24 ADT6501 1

25

Датчик температуры 0,125 Цифровой Переключатель (Выкл. / Вкл.) 0,5 6 11 2,7 5,5 $ 0,50 (ADT6501SRJZP085RL7)
Датчик температуры
Датчик внутренней температуры 0.0625 Цифровой Цифровой, Последовательный I2C, Последовательный SPI 0,5 4 12 3 3,6 $ 0,90 (ADT7408CCPZ-REEL7)
62
2 26 Внутренний датчик температуры 0,0625 Цифровой Цифровой, последовательный I2C, последовательный SPI 1 3 12 3 5.5 $ 0,66 (ADT75ARMZ)
27 ADT7302 1 Датчик температуры Внутренний датчик температуры 0,03125 Цифровой 2 Цифровой, последовательный SPI
5,25 $ 0,80 (ADT7302ARMZ)
28 ADT7301 1 Датчик температуры Датчик внутренней температуры 0.03125 Цифровой Цифровой, Последовательный SPI 1 1 13 2,7 5,25 $ 1,25 (ADT7301ARMZ)
29 ADT7470
Выходной вентилятор Температурный контроль ADT7470 Внутренний датчик температуры Цифровой Цифровой, последовательный I2C 3 5.5 $ 2.25 (ADT7470ARQZ)
30 TMP06 1 Датчик температуры Внутренний датчик температуры 0,025 Цифровой Цифровой, ШИМ 0,2 12 5 9000 $ 0,83 (TMP06AKSZ-500RL7)
31 TMP05 1 Датчик температуры Датчик внутренней температуры 0,025 Цифровой Цифровой, PWM 0.2 5 12 3 5,5 $ 0,72 (TMP05AKSZ-500RL7)
32 ADT7517 4 Датчик температуры Внутренний датчик температуры Внутренний датчик темп. , Цифровой, последовательный I2C, последовательный SPI 3 7 10 2,7 5,5
33 ADT7516 4 Датчик температуры Внутренний датчик температуры 1 25 Цифровой Аналоговый, Цифровой, Последовательный I2C, Последовательный SPI 0,5 5 10 2,7 5,5 $ 4,68 (ADT7516ARQZ)
34 ADT Датчик Внутренний датчик температуры 0,25 Цифровой Цифровой, последовательный I2C 0,5 5 10 2,7 5,5 $ 2.29 (ADT7411ARQZ)
35 ADT7318 4 Датчик температуры Датчик внутренней температуры Цифровой Цифровой, последовательный I2C, последовательный SPI 0,5 5 2,7 5,5
36 ADT7317 4 Датчик температуры Датчик внутренней температуры Цифровой Цифровой, последовательный I2C, последовательный SPI 0.5 5 10 2,7 5,5
37 ADT7316 4 Датчик температуры Внутренний датчик температуры Цифровой 0,5 5 10 2,7 5,5 $ 4,68 (ADT7316ARQZ-REEL7)
38 AD7314 1
0 Датчик температуры 9000 44

65 9305

336 Термопара

336 Термопара

336

° C Внутренняя температура 900 / ° C
Внутренний датчик температуры 25 Цифровой Цифровой, последовательный SPI 1 2 10 2,65 5,5 $ 1,01 (AD7314ARMZ)
39 AD74 Датчик температуры 900 Датчик 0,25 Цифровой Цифровой, Последовательный I2C 0,5 3 10 2,7 5,5 $ 1,07 (AD7415ARTZ-0500RL7)
40

45

40

45 Датчик

Датчик внутренней температуры 0.25 Цифровой Цифровой, Последовательный I2C 0,5 2 10 2,7 5,5 $ 1,07 (AD7414ARMZ-0)
41 AD7814 4 Датчик температуры 4 Внутренний датчик температуры 0,25 Цифровой Цифровой, последовательный SPI 2 3,5 10 2,7 5,5 $ 1,10 (AD7814ARTZ-500RL7)
42
42
42
42
Датчик температуры Датчик внутренней температуры 0.25 Цифровой Цифровой, последовательный I2C 1 2 10 2,7 5,5 $ 3,01 (AD7418ARMZ)
43 AD7417 12 Внутренний датчик температуры 12 Температура Сенсор 0,25 Цифровой Цифровой, последовательный I2C 1 2 10 2,7 5,5 $ 3,29 (AD7417ARUZ)
44

65

Датчик внутренней температуры 0.25 Цифровой Цифровой, последовательный I2C 1 2 10 2,7 5,5 $ 1,10 (AD7416ARMZ)
45 LT1025 10 мВ / ° C Аналоговый 0,5 4 36 $ 2,55 (LT1025CN8 # PBF)
46 00 TMP417 9000 Датчик температуры Датчик внутренней температуры 1 мкА / К Аналоговый 2.5 4,5 4 30 $ 1,94 (TMP17GSZ)
47 TMP37 1 Датчик температуры Датчик внутренней температуры 2 — 2 — Аналоговый 1 4 2,7 5,5 $ 0,52 (TMP37FT9Z)
48 TMP36 1 Датчик температуры Аналоговый 1 4 2.7 5,5 0,50 доллара США (TMP36GSZ)
49 TMP35 1 Датчик температуры Датчик внутренней температуры 10 мВ / ° C 4 Аналоговый 2,7 5,5 0,50 доллара США (TMP35GRTZ-REEL7)
50 AD22105 1 Термостатический переключатель Внутренний датчик температуры 4 Вкл. 0.5 3 2,7 7 1,44 долл. США (AD22105ARZ)
.

4 наиболее распространенных типа датчиков температуры

Датчик температуры играет важную роль во многих приложениях. Например, поддержание определенной температуры необходимо для оборудования, используемого для производства медицинских препаратов, нагрева жидкостей или очистки другого оборудования. Для подобных приложений скорость отклика и точность схемы обнаружения могут иметь решающее значение для контроля качества.

Однако чаще обнаружение температуры является частью превентивной надежности .Например, хотя прибор может фактически не выполнять никаких высокотемпературных операций, сама система может подвергаться риску перегрева. Этот риск возникает из-за конкретных внешних факторов, таких как суровые условия эксплуатации или внутренних факторов, таких как самонагрев электроники. Обнаруживая перегрев, система может предпринять профилактические меры. В этих случаях схема определения температуры должна быть надежной в ожидаемом диапазоне рабочих температур для данного приложения.

Согласно датчикам Mag.com

Измерение температуры — одно из наиболее чувствительных свойств или параметров в таких отраслях, как нефтехимическая, автомобильная, аэрокосмическая и оборонная промышленность, бытовая электроника и т. д. Эти датчики устанавливаются в устройства с целью точного и эффективного измерения температуры среды при заданном наборе требований.

Создание надежной схемы определения температуры не должно быть дорогостоящим. Также недорогая схема обнаружения не должна идти на компромисс в отношении скорости реакции и точности.В этой статье рассматриваются различные типы доступных технологий определения температуры и то, что каждая из них может предложить. Он также исследует требования различных приложений и то, как инженеры могут спроектировать схему определения температуры, оптимизированную для их конкретных потребностей.

Temperature sensor probe

Датчик температуры-Термисторный зонд

Ask Tony a question and get an answer today

Типы датчиков температуры

Определение температуры является основой для всех передовых форм контроля и компенсации температуры.Сама схема определения температуры контролирует температуру окружающей среды. Затем он может уведомить систему либо о фактической температуре, либо, если схема обнаружения более интеллектуальная, о возникновении события контроля температуры. При превышении определенного порога высокой температуры система может предпринять превентивные действия по снижению температуры. Примером этого является включение вентилятора.

Точно так же схема определения температуры может служить ядром функции температурной компенсации.Рассмотрим такую ​​систему, как оборудование для измерения жидкости. Температура в этом случае напрямую влияет на измеряемый объем. Принимая во внимание температуру, система может компенсировать изменяющиеся факторы окружающей среды, обеспечивая ее надежную и стабильную работу. Существует четыре наиболее часто используемых типа датчиков температуры:

1. Термистор с отрицательным температурным коэффициентом (NTC)

Термистор — это термочувствительный резистор , который демонстрирует большое, предсказуемое и точное изменение сопротивления, связанное с изменениями по температуре. Термистор NTC обеспечивает очень высокое сопротивление при низких температурах. При повышении температуры сопротивление быстро падает. Поскольку термистор NTC испытывает такое большое изменение сопротивления на ° C, небольшие изменения температуры отражаются очень быстро и с высокой точностью (от 0,05 до 1,5 ° C). Из-за своей экспоненциальной природы выходной сигнал термистора NTC требует линеаризации. Эффективный рабочий диапазон составляет от -50 до 250 ° C для термисторов в стеклянной капсуле или 150 ° C для стандартных.

2. Датчик температуры сопротивления (RTD)

RTD, также известный как термометр сопротивления, измеряет температуру путем соотнесения сопротивления элемента RTD с температурой . RTD состоит из пленки или, для большей точности, провода, намотанного на керамический или стеклянный сердечник. Наиболее точные RTD изготавливаются из платины, но более дешевые RTD могут быть сделаны из никеля или меди. Однако никель и медь не так стабильны или воспроизводимы. Платиновые RTD предлагают довольно линейный выходной сигнал с высокой точностью (0.От 1 до 1 ° C) в диапазоне от -200 до 600 ° C. Обеспечивая высочайшую точность, RTD также, как правило, являются самыми дорогими из датчиков температуры.

3. Термопара

Этот тип датчика температуры состоит из двух проводов из разных металлов, соединенных в двух точках. Переменное напряжение между этими двумя точками отражает пропорциональные изменения температуры. Термопары являются нелинейными, требующими преобразования при использовании для контроля температуры и компенсации, как правило, с использованием справочной таблицы. Низкая точность , от 0,5 ° C до 5 ° C. Однако они работают в широком диапазоне температур , от -200 ° C до 1750 ° C.

4. Полупроводниковые сенсоры

Датчик температуры на основе полупроводника размещен на интегральных схемах (ИС). Эти датчики фактически представляют собой два идентичных диода с температурно-чувствительными характеристиками напряжения в зависимости от тока, которые можно использовать для отслеживания изменений температуры.Они предлагают линейный отклик, но имеют самую низкую точность по сравнению с датчиками базовых типов при температурах от 1 ° C до 5 ° C. Они также имеют самую медленную реакцию (от 5 до 60 с) в самом узком диапазоне температур (-70 ). От ° C до 150 ° C).

Request a Sample

Facebook icon Twitter icon Linkedin icon Youtube icon

.

Аналоговые датчики температуры | Analog Devices

( LTC2996CDD # PBF) 900 9005 9005
1 LTC2996 Датчик температуры Диод, внутренний датчик температуры 1,5 0,5 4 мВ / ° K Аналоговый, OV, UV 2,25 5,5
2 LTC2995 Датчик температуры, монитор напряжения Диод 1,5 0,5 4 мВ / ° K Аналоговый 2.25 5,5 2,45 $ (LTC2995CUD # PBF)
3 LTC2997 Датчик температуры Диод, датчик внутренней температуры 1,5 0,5 4 мВ / ° K 5,5 1,45 $ (LTC2997CDCB # TRPBF)
4 AD8496 Преобразователь сигнала термопары Термопара 1 5 мВ / 2 ° C 5 мВ / 2 ° C.7 36 2,36 долл. США (AD8496ARMZ)
5 AD8494 Преобразователь сигнала термопары Термопара 1 5 мВ / ° C 36 5 мВ / ° C 36 2,36 долл. США (AD8494ARMZ)
6 AD8497 Преобразователь сигнала термопары Термопара 1 5 мВ / ° C Аналог 2.7 36 2,36 долл. США (AD8497ARMZ)
7 AD8495 Reference Circuit Available Преобразователь сигнала термопары Термопара 1 5 мВ92 ° C 2 ° C
0 902 $ TMP35GRTZ-REEL7) 4
$ 2,36 (AD8495ARMZ)
8 TMP17 Датчик температуры Внутренний датчик температуры 4,5 2,5 1µA / K $ Аналоговый 4 3094 (TMP17GSZ)
9 TMP37 Датчик температуры Датчик внутренней температуры 4 1 20 мВ / ° C Аналоговый 2.7 5.5
10 TMP36 Датчик температуры Датчик внутренней температуры 4 1 10 мВ / ° C Аналоговый 2,7 5.5 0,50 доллара США (TMP36GSZ)
11 TMP35 Датчик температуры Датчик внутренней температуры 4 1 10 мВ / ° C Аналоговый 2,7
12 AD22103 Датчик температуры Датчик внутренней температуры 2,5 0,5 28 мВ / ° C Аналоговый 2.7 3,6 1,66 долл. США (AD22103KTZ)
13 AD22100 Датчик температуры Датчик внутренней температуры 2 0,5 22,5 мВ / ° C Аналоговый $ 2,06 (AD22100KTZ)
14 TMP01 Термостатический переключатель Датчик внутренней температуры 5 0,5 5 мВ / ° K, термостатический переключатель , аналоговый переключатель 4.5 13,2 3,94 долл. США (TMP01FSZ)
15 AD597 Преобразователь сигнала термопары Термопара 4 4 10 мВ / ° C аналоговый переключатель 5 30 3,43 доллара США (AD597ARZ)
16 AD596 Преобразователь сигнала термопары Термопара 4 4 10 мВ / ° C Аналоговый переключатель 5 30 13 долларов США.13 (AD596AHZ)
17 AD592 Датчик температуры Внутренний датчик температуры 1 0,3 1 мкА / К Аналоговый
30AN 98226 $
0
18 AD595 Устройство формирования сигнала термопары Термопара 1 1 10 мВ / ° C Аналог 5 30 $ 11.00 (AD595AQ)
19 AD594 Преобразователь сигнала термопары Термопара 3,5 1 10 мВ / ° C Аналоговый 5 $ 5
20 AD590S Датчик температуры 1,7 0,5 1 мкА / K Аналоговый 4 30
21 905
905 Датчик температуры Датчик внутренней температуры 1.7 0,5 1 мкА / К Аналог 4 30 2,48 долл. США (AD590JCPZ-R5)
.

Термодатчики — ThinkWiki

Доступ к датчикам

Базовые датчики температуры системы ACPI

Основное средство доступа к термодатчикам — через модуль thinkpad-acpi, поддерживается до 16 датчиков. Когда модуль загружен, датчики (некоторые из которых могут быть неактивными) отображаются через стандартный интерфейс sysfs hwmon, используемый утилитами lm-sensor, а также в / proc / acpi / ibm / Thermal (который устарел и был удален из последних версий модуля).

lm-sensor / libsensors использует интерфейс hwmon, доступный через / sys / bus / platform / devices / thinkpad_hwmon /, для считывания температур, обратите внимание, что интерфейс sysfs возвращает нормальные открытые ошибки вместо странных значений для неактивных датчиков (которые упрощенная команда датчиков игнорирует). lm-sensor / libsensors можно настроить так, чтобы каждому датчику были присвоены собственные имена, которые будут использоваться любым правильно написанным апплетом датчиков.

  # датчики
  thinkpad-isa-0000
Адаптер: адаптер ISA
fan1: 3914 об / мин
ЦП: +45.От 0 ° C
LAN / радиатор / HDAPS: + 44,0 ° C
Слот PC-CARD: + 35,0 ° C
Графический процессор: + 48,0 ° C
Основное зарядное устройство: + 35,0 ° C
ОШИБКА: не удается получить значение подфункции temp6_input: не удается прочитать
Отсек для зарядного устройства: + 0,0 ° C
Элементы основной батареи: + 30,0 ° C
ОШИБКА: не удается получить значение подфункции temp8_input: не удается прочитать
Отсек аккумуляторных элементов: + 0,0 ° C
MCH: + 42,0 ° C
Часы PLL / ICH / WLAN: + 50,0 ° C
Регулятор напряжения: + 43,0 ° C


Чтобы «датчики» использовали описательные метки, как указано выше, вы можете добавить следующий раздел в / etc / sensor3.conf, если его еще нет. Это пример для Т43. Аналогичная техника применима и к другим моделям. Используйте данные о расположении датчика ниже.

 чип "thinkpad-isa-0000"
  ярлык fan1 "Вентилятор"
  метка temp1 "CPU"
  label temp2 "HDAPS"
  этикетка temp3 "PCMCIA"
  метка temp4 "GPU"
  этикетка temp5 "Системный аккумулятор (передний левый, цепь зарядки)"
  этикетка temp7 "Системный аккумулятор (задний правый)"
  label temp9 "Шина между северным мостом и DRAM; микросхема Ethernet"
  этикетка temp10 "Южный мост, WLAN и тактовый генератор"
  этикетка temp11 "Силовая схема"


Старый метод доступа к показаниям температуры — через интерфейс / proc:

# cat / proc / acpi / ibm / therm
температуры: 44 41 33 42 33-128 30-128

Значение -128 (т.е.е., 0x80 hex) означает, что датчик не подключен. Например, указанные выше два значения -128 относятся к аккумулятору UltraBay, который не подключен.

Если ThinkPad поддерживает расширенный набор датчиков, отобразятся еще восемь значений:

# cat / proc / acpi / ibm / therm
температуры: 44 41 33 42 33-128 30-128 48 50 49-128-128-128-128-128

Датчик температуры HDAPS

Микропрограмма системы активной защиты также сообщает температуру, которая идентична температуре одного из датчиков ACPI.Соответствующий датчик фактически не находится внутри микросхемы HDAPS, а иногда и близко к нему.

# cat / sys / bus / platform / drivers / hdaps / hdaps / temp1
41

Жесткие диски SMART датчик температуры

Температура жесткого диска системы может быть считана через интерфейс SMART диска:

# smartctl -A / dev / hda | grep Температура
194 Temperature_Celsius 0x0022 145 097 000 Old_age Всегда - 31

Или для моделей с интерфейсом SATA и последним ядром Linux (см. Проблемы с SATA и Linux):

# smartctl -A -d ata / dev / sda | grep Температура
194 Temperature_Celsius 0x0022 145 097 000 Old_age Всегда - 31

Когда используется адаптер UltraBay Slim HDD или UltraBay Slim SATA HDD Adapter, второй жесткий диск обычно обеспечивает другое считывание температуры через интерфейс SMART, аналогично вышеуказанному.

Считывание показаний этого датчика обычно приводит к раскрутке привода и разгрузке головки.

Hitachi жесткие диски SENSE CONDITION датчик температуры

Последние диски Hitachi предоставляют нестандартную команду SENSE CONDITION, которая считывает температуру диска, не вызывая раскручивания или нагрузки на головку. Сообщаемое значение такое же, как при использовании SMART. Это может быть вызвано, например, с помощью # hdparm -H или соответствующего кода в tp-fancontrol (скачать). При использовании драйвера libata для этого требуется ядро> = 2.6,19-rc1.

Утилиты для просмотра температуры

Следующие утилиты отображают показания термодатчика ThinkPad:

  • Вышеупомянутые команды оболочки.
  • «Датчики», встроенные в GKrellM, могут отображать 6 определенных датчиков ACPI (из 11).
  • Kima — это приложение KDE, которое может отображать 8 первых датчиков ACPI, а также датчик HDAPS.
  • IBMDoK, еще один апплет KDE. Показывает 4 конкретных датчика (из 11). Пока тестировал только на Т60.
  • Для Munin есть плагин ibm_acpi.
  • Апплет
  • GNOME Sensors поддерживает ibm_acpi.

Расположение датчиков

Эта информация относится к конкретной модели.

ThinkPad A31

Обнаружено Милошем Поповичем с использованием охлаждающего спрея для охлаждения компонентов на полностью снятой работающей материнской плате для обнаружения датчиков. Также сообщается здесь.

 Индекс смещения ЕС в "тепловом" местоположении (приблизительный)
0x78 1 ЦП
0x79 2 Батарея (нагревается при питании от батареи)
0x7A 3 Power (датчик рядом с диодами питания и CPU; нагревается
                                                 при высоком энергопотреблении возникают перекрестные помехи
                                                 от процессора)
0x7B 4 Ultrabay 2000 аккумулятор?
0x7C 5 Северный мост (датчик рядом с северным мостом, также несколько
                                                 возле GPU)
0x7D 6 PCMCIA / окружающей среды (датчик - National Semiconductor LM75
                                                 Цифровой датчик температуры / тепловой сторожевой таймер
                                                 микросхема рядом с 9-контактным разъемом VGA; сидит
                                                 прямо под слотами PCMCIA но не трогает)
0x7E 7 Батарея (эта остается близкой к температуре окружающей среды,
                                                 даже при питании от батареи)
0x7F 8 Ultrabay 2000 аккумулятор?
0xC0 нет ноль
0xC1 нет ноль
0xC2 нет ноль


На следующих фотографиях (разрешение уменьшено из-за места на сервере) показаны местоположения перечисленных датчиков температуры.


Фотографии (щелкните, чтобы увидеть полный размер)
Расположение датчиков ThinkPad A31 на материнской плате. Расположение датчиков ThinkPad A31 на нижней части материнской платы.

На этой системной плате A31 (FRU 26P8398) есть 5-канальный удаленный / локальный датчик температуры Maxim MAX1668 (4 удаленных + 1 собственная температура) в верхней части системной платы, а также одноканальный цифровой датчик температуры National Semiconductor LM75 и тепловой сторожевой «чип.Похоже, что LM75 имеет возможность полностью отключить процессор (без вмешательства программного обеспечения), если его температура превышает заданный порог. Я не уверен, настроен ли он для этого, и не изменяет ли Thinkpad пороговую температуру от 80 ° C при включении чипа. На веб-странице LM75 доступно программное приложение с драйверами, которое утверждает, что разрешает прямой доступ к микросхеме термодатчика (это не пробовалось, но может быть полезно в других моделях, чтобы определить, находится ли этот датчик где-то на MB и какой регистр ему соответствует).Показания собственной температуры MAX1668 не отображаются нигде в приведенных выше регистрах температуры; неясно, читается ли он вообще и можно ли его найти где-нибудь еще в памяти EC. Эти две микросхемы (LM75 и MAX1668) составляют часть датчиков.

ThinkPad R51

Документация thinkpad-acpi включает отчет Томаса Грубера:

 Индекс смещения ЕС в "тепловом" местоположении (приблизительный)
0x78 1 ЦП
0x79 2 Мини-PCI
0x7A 3 HDD
0x7B 4 GPU
0x7C 5 Системный аккумулятор
0x7D 6 UltraBay аккумулятор
0x7E 7 Системный аккумулятор
0x7F 8 UltraBay аккумулятор
0xC0 нет?
0xC1 нет?
0xC2 нет?


ThinkPad T40

Здесь указывается местоположение одного из датчиков.

 Индекс смещения ЕС в "тепловом" местоположении (приблизительный)
0x78 1 ЦП
0x79 2 Системная плата под левым задним углом модуля Mini-PCI
0x7A 3?
0x7B 4 GPU
0x7C 5 Батарея
0x7D 6 н / д
0x7E 7 Батарея
0x7F 8 н / д
0xC0 нет н / д
0xC1 нет н / д
0xC2 нет н / д


ThinkPad T43, T43p

Обнаружено Shmidoax с использованием охлаждающего спрея для охлаждения компонентов и наблюдения за воздействием на датчики.

 Индекс смещения ЕС в "тепловом" местоположении (приблизительный)
0x78 1 ЦП
0x79 2 Между слотом PCMCIA и ЦП (аналогично модулю HDAPS)
0x7A 3 слот PCMCIA
0x7B 4 GPU
0x7C 5 Системный аккумулятор (передний левый = цепь зарядки)
0x7D 6 UltraBay аккумулятор
0x7E 7 Системный аккумулятор (задний правый)
0x7F 8 UltraBay аккумулятор
0xC0 9 Шина между северным мостом и DRAM; Чип Ethernet
0xC1 10 Южный мост, WLAN и тактовый генератор (под картой Mini-PCI,
                                 под тачпадом)
0xC2 11 Цепь питания на нижней стороне системной платы под клавишей F2


Фотографии (щелкните, чтобы увидеть полный размер)

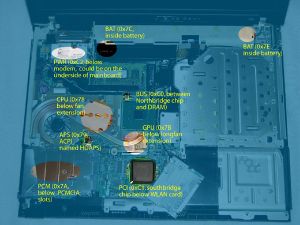

Расположение датчиков ThinkPad T43 Подробное описание расположения датчиков ThinkPad T43 ThinkPad T43 / p 26xx Встроенный контроллер Renesas H8S / 2161BV

ThinkPad T60

Найдено Марко Краусом для использования в IBMDok.

 Индекс смещения ЕС в "тепловом" местоположении (приблизительный)
0x78 1 ЦП
0x79 2 APS
0x7A 3 ПКМ
0x7B 4 GPU
0x7C 5 летучая мышь
0x7D 6 н / д
0x7E 7 летучая мышь
0x7F 8 н / д
0xC0 9 н / д
0xC1 10 н / д
0xC2 11 н / д
0xC3 12 н / д
0xC4 13 н / д
0xC5 14 н / д
0xC6 15 н / д
0xC7 16 н / д


/ etc / сенсоры.д / tpsensors

 чип "acpitz-virtual-0"
  метка temp1 "CPU_0"
  метка temp2 "CPU_1"
чип "thinkpad-isa-0000"
  этикетка fan1 "FAN"
  метка temp1 "CPU"
  этикетка temp2 "APS"
  этикетка temp3 "PCM"
  метка temp4 "GPU"
  этикетка temp5 "BAT"
  игнорировать temp6 "н / д"
  этикетка temp7 "BAT"
  игнорировать temp8 "н / д"
  метка temp9 "АВТОБУС"
  этикетка temp10 "PCI"
  этикетка temp11 "PWR"
  игнорировать temp12 "н / д"
  игнорировать temp13 "н / д"
  игнорировать temp14 "н / д"
  игнорировать temp15 "н / д"
  игнорировать temp16 "н / д"


Кажется, что термодатчики процессора видны как в / proc / acpi / Thermal_zone / THM0 / temperature, так и в / proc / acpi / Thermal_zone / THM1 / ​​temperature, хотя последнее, что любопытно, похоже, существует только в этом файле и нигде в / proc / ACPI / IBM / ecdump.

ThinkPad T61

Нумерация датчиков связана с / sys / devices / platform / thinkpad_hwmon / temp * _input

Тепловой ID Местоположение / Сопутствующее оборудование Подтверждено Заметки
1 CPU да
2 Северный мост частичное
3 Отсек для карт Cardbus / ExpressCard да
4 графический процессор да отдельно от встроенного датчика графического процессора
5 9-элементная батарея — вторичная да статический @ 50C на 6-элементном
6 Ultrabay — вторичный да Доступно только при наличии устройства
7 6/9-элементная батарея — основная да
8 UltraBay — основной да Доступно только при наличии устройства
9 RAM да
10 Справа от ОЗУ, под сенсорной панелью да
11 Область Mini-PCI частичное

определение соотношения датчика 6 и 8 для других принадлежностей UltraBay

Авторы: Даниэль Кастро, Lunatico, Эндрю С. Бейтс

ThinkPad T61p

Нумерация датчиков связана с / sys / devices / platform / thinkpad_hwmon / temp * _input

Тепловой ID Местоположение / Сопутствующее оборудование Подтверждено Заметки
1 CPU да
2 Северный мост частичное
3 Отсек для карт Cardbus / ExpressCard да
4 графический процессор да отдельно от встроенного датчика графического процессора
5 9-элементная батарея — вторичная да статический @ 50C на 6-элементном
6 Ultrabay — вторичный да Доступно только при наличии устройства
7 6/9-элементная батарея — основная да
8 UltraBay — основной да Доступно только при наличии устройства
9 RAM да
10 Справа от ОЗУ, под сенсорной панелью да
11 Область Mini-PCI частичное

определение соотношения датчика 6 и 8 для других принадлежностей UltraBay

Авторы: Эндрю Бейтс

ThinkPad T400

Экспериментируя с феном, fgl_glxgears, grep и подобными инструментами, я (Dummyaccount) пришел к следующим выводам для отображения индекса сенсора.Дополнительные комментарии можно найти в [1].

 Индекс в "тепловом" месте
1 процессорное окружение (также через ACPI THM0)
2 Ультрабэй
3 Экспресс-карта
4 графический модуль ATI
5 Основной аккумулятор (всегда около 50 ° C)
6 н / д (видимо аккумулятор ultrabay)
7 Основная батарея (соответствует значению, сообщенному smapi)
8 н / д (видимо аккумулятор ultrabay)
9 Жесткий диск
10 графический модуль Intel
11 Радиатор?
12 н / д
13 н / д
14 н / д
15 н / д
16 н / д


датчиков 3.conf готовый сниплет:

 чип "thinkpad-isa-0000"
   ярлык fan1 "Вентилятор"
   label temp1 "Окрестности ЦП (также через ACPI THM0)"
   этикетка temp2 "Ultrabay"
   этикетка temp3 "Экспресс-карта"
   этикетка temp4 "графический модуль ATI"
   label temp5 "Основная батарея (всегда около 50 ° C)"
   наклейка temp6 "н / д (вероятно ультрабей аккумулятор)"
   label temp7 "Основная батарея (соответствует значению, сообщенному smapi)"
   этикетка temp8 "н / д (вероятно ультрабей аккумулятор)"
   ярлык temp9 "Жесткий диск"
   этикетка temp10 "Графический модуль Intel"
   этикетка temp11 "Радиатор?"
   этикетка temp12 "н / д"
   этикетка temp13 "н / д"
   этикетка temp14 "н / д"
   этикетка temp15 "н / д"
   этикетка temp16 "н / д"


ThinkPad T400s

 Индекс в "тепловом" месте
1 район ЦП (такой же, как ACPI THM0)
2?
3?
4 н / д
5 Главный аккумулятор
6 Ultrabay аккумулятор
7 Основная батарея
8 Ultrabay аккумулятор
9?
10 н / д
11?
12 н / д
13 н / д
14 н / д
15 н / д
16 н / д


Ни один из них не соответствует ACPI THM1, который (судя по резкой реакции на загрузку ЦП), вероятно, является встроенным тепловым датчиком ЦП.

ThinkPad T500

Согласно [2], датчики в T500 «могут быть идентичны датчикам, указанным для T61», с возможностью того, что № 11 может быть радиатором ЦП. «Это очень тесно связано с загрузкой процессора, но показывает гораздо большую инерцию, чем датчик 1, который изменяется почти мгновенно с загрузкой процессора».

Я (Пользователь: Nandhp) экспериментировал с запуском glxgears, это привело к всплеску # 9, которого не происходит при обычной загрузке процессора. # 5 и # 7 принадлежат основной батарее, поскольку они исчезают, когда она извлекается.[3] предлагает # 6 и # 8 должны быть для батареи UltraBay. Это также означает, что №4 должен быть для графического процессора, однако моя модель (со встроенным графическим процессором) не имеет датчика №4. —Nandhp 19:27, 17 июня 2009 г. (UTC)

Я (Пользователь: jal2) ознакомился со схемой материнской платы T500 / W500. Есть термодатчики на ЦП (внутренний диод), WWAN (Q21), под слотами dem SO-DIMM (Q31), графическом чипе (только дискретный, внутренний диод), в слоте WLAN (Q104) и внизу внизу. ICH (Q93).Все Qxx — маленькие трехконтактные транзисторы, отмеченные шелкографией. Эти датчики подключены к MAX6693 (U4), который также измеряет собственную температуру. U4, в свою очередь, подключен через SMB к EC. Нет представления о привязке датчиков к показателям в термике, может кто хочет определить с помощью охлаждающего спрея?

 Индекс в "тепловом" месте
1 CPU (также через ACPI THM0)
2 слота WLAN PCIe (Q104)
3 HDD?
4 н / д
5 Основная батарея A
6 н / д (вероятно, вторая батарея A)
7 Основная батарея B
8 н / д (вероятно, вторая батарея B)
9 Слот SO-DIMM (Q31)
10 интегрированный графический чип
11 слот WWAN PCIe (Q21)
12 н / д
13 н / д
14 н / д
15 н / д
16 н / д


Поместите это в / etc / sensor.д / tpsensors

 чип "acpitz-virtual-0"
   метка temp1 "CPU_0"
   метка temp2 "CPU_1"
чип "thinkpad-isa-0000"
   этикетка fan1 "FAN"
   метка temp1 "CPU"
   метка temp2 "WLAN"
   ярлык temp3 "HDD?"
   игнорировать temp4
   метка temp5 "BAT1"
   игнорировать temp6
   этикетка temp7 "BAT2"
   игнорировать temp8
   метка temp9 "RAM"
   этикетка temp10 "VGA"
   label temp11 "WWAN"
   игнорировать temp12
   игнорировать temp13
   игнорировать temp14
   игнорировать temp15
   игнорировать temp16


ThinkPad X22 X23 X24

В непосредственной близости от ЦП находится микросхема, которая контролирует процессор и свою собственную температуру, сообщает значения температуры 1 и 2 соответственно.В X22 это датчик ADM1023ARQ. В X24 используется микросхема NE1618. Думаю датчик температуры 3 находится снизу. Температура 3 высокая во время зарядки аккумулятора.

 Индекс смещения ЕС в "тепловом" месте
0x78 1 ЦП
0x79 2 прямо перед процессором
0x7A 3? нагревается при зарядке аккумулятора


Фотографии (щелкните, чтобы увидеть полный размер)
расположение термомонитора процессора температура 3 где-то рядом с выводами батареи

ThinkPad X31

Я понял это сам (BDKMPSS), так как их всего несколько, это не было большой проблемой.Я проверил свои предположения с помощью бесконтактного термометра.

 Индекс смещения ЕС в "тепловом" местоположении (приблизительный)
0x78 1 ЦП
0x79 2 н / д
0x7A 3 GPU?
0x7B 4 рядом или ICh5M Southbrige, на задней панели материнской платы
0x7C 5 Батарея
0x7D 6 аккумулятор с увеличенным сроком службы; может также аккумулятор UltraBay
0x7E 7 Батарея
0x7F 8 аккумулятор с увеличенным сроком службы; может также аккумулятор UltraBay
0xC0 нет н / д
0xC1 нет н / д
0xC2 нет н / д


0x7A «GPU?» довольно горячий и похож на графический процессор, но поскольку чипсет и графический процессор охлаждаются одним и тем же радиатором, их трудно разделить, не обжарив машину.Однако левая сторона радиатора и сторона графического процессора намного ближе к показанному значению, чем правая сторона чипсета.

ThinkPad X60

На моем X60 были обнаружены следующие датчики:

 Датчик положения индекса * холостой ход ** холостой ход *** Комментарии
1 ЦП ЦП (0x78) 62 C 39 C
3 карты? Crd (0x7A) - -
2 ?? APS (0x97) 43 C 46 C
4 GPU (0x7B) 59 C 39 C
5 Батарея No5 (0x7c) Исчезает при извлечении батареи
7 Battery Bat (0x7E) Исчезает при извлечении батареи
9 ?? Автобус (0xC0) 44 C 41 C
10 ?? PCI (0xC1) 50 ° C 35 ° C
11 ?? Pwr (0xC2) - -

Неиспользуемые / неизвестные номера датчиков:
6 - Значение N / A
8 - Значение N / A
12-16 - Значение N / A

* Названия датчиков взяты из "TPFanControl V0.62 by Troubadix »для Windows
** Неактивные значения при работе в «Умном» режиме TPFanControl; вентилятор никогда не включается, если машина просто простаивает
*** В основном значения простоя при работе в Linux Mint с управлением вентилятором на основе встроенного программного обеспечения.


ThinkPad X61

Я начал выяснять, какие датчики какие.

 Местоположение индекса Насколько известно?
 1 ЦП немедленно увеличивается при выполнении ресурсоемких задач
 2 HDAPS Всегда то же значение, что и / sys / bus / platform / drivers / hdaps / hdaps / temp1
 3
 4
 5 Батарея исчезает при извлечении батареи
 7 Батарея исчезает при извлечении батареи
 9
10


ThinkPad X120e

Это то, что я считаю правильным для ноутбука ThinkPad X120e.Поскольку он имеет встроенную видеокарту, временные характеристики CPU и GPU всегда равны. Я предполагаю, что temp7 показывает температуру батареи, поскольку она соответствует значениям в / sys / devices / platform / smapi / BAT0 / temperature из tp_smapi 0,41 (без запятой: значение 26700, представляющее 26,7 в tp_smapi, показывает 26,0 в temp7 при том же время), однако при удалении батареи остается последнее сообщенное значение. Значения temp2, temp4, temp5, temp6 и temp8 всегда равны 0. Поместите следующее в / etc / sensor.д / ThinkPadX120e:

 чип "thinkpad-isa-0000"
  ярлык fan1 "Вентилятор"
  метка temp1 "CPU"
  игнорировать temp2
  ярлык temp3 "GPU"
  игнорировать temp4
  игнорировать temp5
  игнорировать temp6
  этикетка temp7 "Системный аккумулятор"
  игнорировать temp8

микросхема "acpitz-virtual-0"
  метка temp1 "CPU"

микросхема "k10temp-pci-00c3"
  метка temp1 "CPU"

микросхема "radeon-pci-0008"
  label temp1 "GPU"


Предоставлено TpUser0.

ThinkPad X200 Планшет

Вот что я выяснил. Надеюсь, ребята с немецкого tp-форума расскажут подробнее.нить

 Расположение датчиков Насколько известно?
temp1 CPU Увеличивается немедленно при выполнении задачи с интенсивными вычислениями
temp5 Батарея Исчезает при извлечении батареи
temp7 Батарея Исчезает при извлечении батареи



ThinkPad X220

На моем X220 есть только один датчик с именем fan1.

датчики $
acpitz-виртуально-0
Адаптер: виртуальное устройство
temp1: + 49,0 ° C (крит. = + 99,0 ° C)

-иш ThinkPad-0000
Адаптер: адаптер ISA
fan1: 1954 об / мин

$ lsmod | grep '^ t [hp]'
thinkpad_acpi 81587 0
tpm_tis 18537 1
tpm 22267 1 tpm_tis
tpm_bios 13684 1 tpm
tp_smapi 28471 0
thinkpad_ec 14450 2 hdaps, tp_smapi

$ modinfo thinkpad-acpi | grep vers
имя файла: / lib / modules / 2.6.38-11-родовой / ядро ​​/ драйвера / Платформа / x86 / thinkpad_acpi.ko
версия: 0.24
srcversion: 0B6457473BB
EE1D20F
vermagic: 2.6.38-11-общие версии модов SMP mod_unload



Я вижу больше датчиков на планшете X220 :

датчики $
acpitz-виртуально-0
Адаптер: виртуальное устройство
temp1: + 52,0 ° C (крит. = + 99,0 ° C)

CoreTemp-иш-0000
Адаптер: адаптер ISA
Физический идентификатор 0: + 60,0 ° C (высокий = + 86,0 ° C, крит = + 100,0 ° C)
Core 0: + 55,0 ° C (высокий = +86.0 ° C, крит = + 100,0 ° C)
Ядро 1: + 60,0 ° C (высокая = + 86,0 ° C, крит = + 100,0 ° C)

-иш ThinkPad-0000
Адаптер: адаптер ISA
fan1: 1853 об / мин

PKG-темп-0-виртуального-0
Адаптер: виртуальное устройство
темп1: + 55,0 ° C

$ modinfo thinkpad_acpi | grep vers
имя файла: /lib/modules/3.11.0-19-generic/kernel/drivers/platform/x86/thinkpad_acpi.ko
версия: 0.25
srcversion: 61CA19938CD5679D7FEE38B
vermagic: 3.11.0-19-общие версии модов SMP mod_unload

,

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*
