Устройство вентиль водопроводный: типы, конструкция и принцип работы, выбор

особенности устройства и разновидности, ремонт

Вентиль для воды (или газа) используется в водопроводах (или газопроводах) в качестве запорно-регулирующего элемента, с помощью которого можно контролировать объемы перемещаемой среды (вплоть до полной остановки движения потока в трубопроводе).

Типы водопроводных вентилей

Причем указанные задачи можно решать с помощью вентилей разного типа. И в этой статье мы рассмотрим типы вентилей (водопроводных и газовых), способы их установки в систему и ремонтные работы, с помощью которых поддерживается работоспособность  запорной арматуры.

Содержание

1. Типы водопроводных вентилей
2. Корпус, как основа конструкции
3. Запорный элемент, как мерило функционализма
4. Монтаж вентиля в систему: нюансы процесса
5. Ремонт вентиля для воды
6. Как происходит демонтаж

Типы водопроводных вентилей

Классификацию запорно-регулирующей арматуры можно выстроить по трем признакам:

• По форме корпуса.
• По типу запорной части вентиля.
• По схеме монтажа вентиля в систему.

И далее по тексту мы рассмотрим указанные способы классификации с проекцией на реально существующие вентили

Корпус, как основа конструкции

Угловой вентиль

Первый признак – форма корпуса – делит вентили на: угловые и прямоточные. Причем угловые корпуса предполагают регулировку потока встречным движением запорного элемента (пропускное отверстие изгибается под углом, переходя от штуцера к седлу вентиля). В прямоточных вентилях регулировка потока осуществляется поперечным перемещением пропускного элемента (седло вентиля расположено в границах пропускного отверстия).

При этом запорно-регулирующие вентили для воды, в большинстве случаев, производят только в угловых корпусах. А прямоточные корпуса используют в качестве основы конструкции лишь запорной арматуры.

Запорный элемент, как мерило функционализма

Второй признак – тип запорной части — делит вентили на: шаровые, клапанные и мембранные варианты. В первом случае сферический запорный элемент со сквозной перфорацией монтируется в прямоточный корпус. Совместив, поворотом рукояти, продольные оси пропускного отверстия и корпуса, можно открыть движение потока. Разворачивая пропускное отверстие в перпендикулярном направлении к оси корпуса, можно перекрыть его движение.

Необходимо отметить, что в большинстве случаев  прямоточные вентили с шаровым затвором «работают» только как запорные элементы. Регулировка потока с помощью такой арматуры практически невозможна.

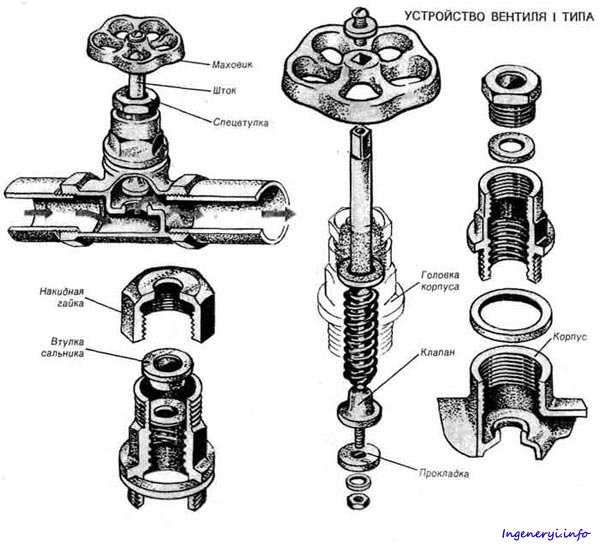

Устройство водопроводного вентиля

Клапанный водопроводный вентиль предполагает совершенно иную схему работы запорного элемента, который монтируется только в угловой корпус. В данном случае запор состоит из резьбового штока и клапана (поршня) диаметр которого совпадет с диаметром пропускного отверстия в корпусе. Ввинчивая резьбовой шток в посадочную гайку, можно добиться поступательного перемещения клапана в седле.

Причем в крайне верхнем положении клапана пропускная способность вентиля максимальна, а в нижнем положении – минимальна (точнее, отсутствует вовсе). Подобно устройство вентиля для воды позволяет использовать это узел в роли и запорной, и регулирующей арматуры.

Причем особый вентиль игольчатый, запорный элемент которого выполнен в виде поршня со сточенной на конус головкой, способен регулировать пропускную способность в трубопроводах с давлением до 220 Бар.

Мембранный вариант монтируют в прямоточный корпус. Основа запорного элемента, в данном случае – эластичная трубка, которую можно пережать затвором гильотинного типа.  Такие вентили используются в качестве регулирующего устройства трубопроводах сточных вод или система транспортирования вязких или сыпучих сред (песка, цемента, щебня и так далее). При этом эффективность мембранного вентиля в качестве запорного элемента крайне сомнительна. Ведь гильотинный затвор не может гарантировать 100-процентную герметичность.

Монтаж вентиля в систему: нюансы процесса

На схему монтажа вентилей влияют два фактора – тип материала корпуса и тип корпусной конструкции. Соответственно, исходя из  этого, существует два варианта монтажа – резьбовой и фланцевый.

Монтаж вентиля в водопроводную систему

Резьбовой монтаж практикуется на трубах диаметром от 6-8 до 60 миллиметров. При этом давление в системе может достигать десятков атмосфер. Правда, для таких трубопроводов нужен особый вентиль высокого давления.  Тип корпуса, в данном случае, может быть и прямоточным, и угловым.

Угловые вентили под резьбу изготовляют из латуни или чугуна (методом литья).  Впрочем, вентиль из латуни может быть и прямоточным. А вот чугунные вентили бывают только угловыми.

Резьбовое соединение запорной арматуры

Прямоточные вентили производятся из латуни и стали (конструкционной или нержавейки). Причем вентиль для воды из нержавеющей стали или латуни монтируется и в питьевых, и в технических трубопроводах. А запорно-регулирующие элементы из конструкционной стали (и чугуна) монтируют только в технические трубопроводы.

Технически процесс монтажа реализуется следующим образом: вентиль — стальной, чугунный или латунный — вкручивается в муфту, к противоположному торцу которой монтируют трубу с резьбовым сгоном. Стыки уплотняют ФУМ или пенькой.

Возможен и такой вариант, когда в приемный торец арматуры  вкручивают резьбовой сгон без муфты, но такой торец должен быть оборудован внутренней резьбой. То есть, в данном случае необходим особые  вентили проходные муфтовые — для воды.

Фланцевый монтаж практикуется на трубах диаметром от 10 до 1600 миллиметров. Причем на фланцы монтируют, и угловые запорные элементы, и прямоточные вентили. Но корпуса такой арматуры должны быть оборудованы фланцем, габариты которого регламентирует особый ГОСТ 12820-80.

Сам процесс реализуется очень просто: на трубу наваривают фланец и совмещают его с фланцевой шайбой вентиля. Между двумя соседними шайбами устанавливают прокладку, а в перфорацию на шайбах устанавливают винты или болты с гайками,  которые затягивают параллельно (на три-четыре оборота каждую гайку).

Ремонт вентиля для воды

Восстановление работоспособности вентиля осуществляется путем замены поврежденной  части его конструкции. В крайнем случае, вентиль можно заменить новым, не изношенным узлом аналогичного типа.

Поэтому процесс ремонта начинается с перекрытия участка трубопровода ниже и выше вентиля. В ином случае, после демонтажа вентиля (или частичной разборки его конструкции) на слесаря обрушится настоящий водопад. И такая ситуация, как минимум, неприятна, а если  происходит замена вентиля горячей воды – то еще и опасна для здоровья сантехника.

Следующий шаг – демонтаж запорного элемента. Правда, это возможно лишь в том случае, если в системе стоит вентиль клапанного типа, запорный шток которого скрыт под крышкой. Запорный элемент шаровых вентилей скрыт внутри корпуса, и вынуть его можно только полного демонтажа запорно-регулирующего узла.

После демонтажа запорного элемента нужно внимательно осмотреть уплотнители. Если они износились, их заменяют новыми. После этого нужно осмотреть седло и корпус вентиля. Если на его стенках нет трещин, то можно приступать к сборке всего узла. Ведь деформированные уплотнители являются причиной протечек в девяти случаях или десяти.

Если корпус вентиля треснул, то сантехнику придется поменять весь узел. Ну а если обнаружены механические повреждения на запорном элементе, то замене подлежит только затвор вентиля.

Как происходит демонтаж

Разборка и сборка вентиля осуществляется с помощью рожковых или разводных (газовых) ключей. Прижимные гайки закручивают по часовой стрелке, а раскручивают – в обратном направлении. Контргайка у муфты демонтируется точно так же.

Демонтаж фланцевого соединения осуществляется постепенно. С фиксаторов (болтов) скручивают гайки только параллельно – по 3-4 витка на каждой. Вынимать фиксаторы можно только после демонтажа всех резьбовых пар.

После этого можно снять вентиль с трубы, приложим некоторое усилие к корпусу. Ведь фланцы могут «прикипеть» друг к другу.

Причем в процессе демонтажа категорически не рекомендуют использовать молоток – от удара может треснуть корпус не только хрупкого, чугунно, но и ковкого, латунного вентиля.

для чего нужен, из чего состоит, разновидности, виды материалов, метод соединения, ремонт

Водопроводный вентиль используют для перекрытия магистралей или снижения напора жидкости. Механизм устанавливают на трубопроводы различного диаметра. При подборе типа запорного устройства учитывают материал изготовления трубопровода и его диаметр.

Общие сведения

Содержание статьи

• 1 Общие сведения
  • 1.1 Из чего состоит вентиль
  • 1.2 Разновидности устройств для затвора
  • 1.3 Разновидности по особенностям строения
• 2 Подробности
  • 2.1 Виды материалов для устройств
  • 2.2 Виды соединений с трубопроводом
  • 2.3 Метод соединения вентильных пластиковых устройств
• 3 Ремонт вентильных кранов

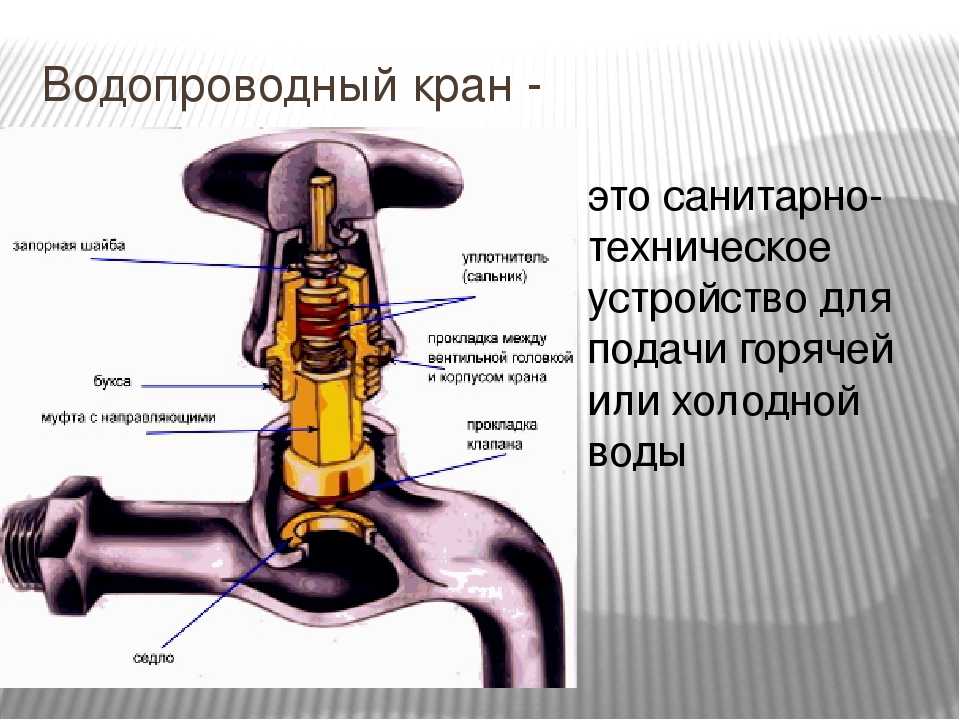

Устройство водопроводного вентиля включает в себя корпус и запорный механизм. Способ перекрытия магистрали или регулировки напора зависит от конструкции. Это учитывают при оборудовании трубопроводов.

Из чего состоит вентиль

Устройство делят на несколько групп. Составляющие водопроводных вентилей разных категорий отличаются. Вентили состоят из:

1. Корпуса. Производители изготавливают корпус разборным или цельным. Разборные подлежат ремонту.
2. Рабочего штока. Деталь представляет собой ось, на одной стороне которой располагается запорное устройство, на второй – рычаг управления. На поверхность штока нанесена резьба. Она необходима для перемещения детали относительно корпуса.
3. Рычага управления. Деталь изготавливают в виде рукоятки или маховика.
4. Клапана. Используется для постепенного изменения размера пропускного канала водопроводного вентиля.
5. Уплотнительных прокладок. Комплектующие изготавливают из эластичных материалов. Уплотнительные элементы исключают вероятность возникновения утечки жидкости.

Некоторые водопроводные вентили имеют электрический привод. Их устанавливают на удаленных участках магистрали. Так удается регулировать интенсивность потока на расстоянии. Электрический привод заменяет рычаг управления. Рабочий шток вращается электродвигателем.

Разновидности устройств для затвора

Производители выпускают запорные элементы нескольких видов. Водопроводные вентили делят на несколько категорий, учитывая следующие отличия:

• конструктивные особенности затвора;
• тип корпуса;
• материал, из которого изготовлен узел;
• способ установки на магистраль.

При подборе характеристик детали учитывают пропускную способность трубопровода, материал его изготовления и способ соединения с запорным механизмом.

Разновидности по особенностям строения

Место применения водопроводного вентиля зависит от его конструктивных особенностей. Производители выпускают узлы с различными характеристиками. Для монтажа на трубу применяют следующие конструкции:

1. Шаровые. Вентили водопроводные шаровые оборудованы затвором в виде металлической сферы. Затвор зажат между двумя эластичными прокладками. Шарик соединен с нижней частью рабочего штока. При перемещении рычага управления на четверть оборота рабочего штока отверстие шара совпадает с каналом в корпусе. Так при изменении положения рабочего вала удается перекрывать магистраль или регулировать напор жидкости.
2. Клапанные. Внутри корпуса водопроводного вентиля такого типа жидкость протекает через круглое отверстие. На нижнем конце вала расположен клапан с эластичной прокладкой. При повороте маховика ось клапана смещается по резьбе по отношению корпуса. При этом эластичная прокладка перекрывает отверстие. От типа резьбы зависит, в какую сторону закрывается водопроводный вентиль.
3. Пробковые. Имеют принцип действия узла клапанного типа. На конце рабочего штока вместо клапана расположена конусообразная пробка. Она перекрывает канал.

Смещение вала по отношению к корпусу может быть по резьбе или червячным механизмом. Водопроводные вентили с червячным механизмом применяются в магистралях с большой пропускной способностью.

Производители выпускают водопроводный вентиль и с корпусами разной формы. Возможна установка прямого или углового узла. При выборе корпуса учитывают место установки.

Рекомендуем ознакомиться! Для чего служит игольчатый кран и его принцип действия.

Подробности

Водопроводные вентили выбирают с учетом материала изготовления и предусмотренного изготовителем способа соединения с трубопроводом.

Виды материалов для устройств

Характеристики изделий, изготовленных из различных материалов, отличаются. Для производства водопроводных вентилей применяют:

1. Сталь. Детали устойчивы к гидроударам. Используемые в бытовых условиях стальные водопроводные вентили имеют конструкцию клапанного или пробкового типа. Стальные комплектующие устойчивы к перепадам температур и механическим воздействиям.
2. Латунь. Узлы такого типа используются в бытовых и производственных условиях. Корпус устойчив к перепадам температур и механическим воздействиям. Латунные механизмы применяют для систем холодного и горячего водоснабжения.
3. Нержавеющая сталь. Корпус из нержавеющей стали применяют в вентилях предназначенных для монтажа в трубопроводы различного диаметра. Нержавеющая сталь устойчива к коррозии, механическим воздействиям и негативному влиянию агрессивных веществ.
4. Чугун. Запорные элементы такого типа выдерживают высокое давление в магистрали. Детали имеют большой вес и невысокую стоимость. Корпус из чугуна плохо переносит механические воздействия. При ударах может нарушиться целостность поверхности.
5. Пластик. Материал отличается прочностью и устойчивостью к изменению температуры. Вентили из пластика применяют для горячего и холодного водоснабжения. При этом корпус изготавливают неразборным. Для монтажа пластикового узла применяют специализированный паяльник.

Латунный шаровый вентиль

Материал изготовления учитывают при подборе узла для систем с определенными характеристиками. Так удается увеличить срок службы запорных элементов.

Виды соединений с трубопроводом

Перед тем, как заменить вентиль на водопроводной трубе, необходимо определить вид соединения.

Так удастся заменить узел без применения дополнительных соединительных элементов. Запорные конструкции имеют следующие типы соединений с трубопроводом:

1. Муфтовое. Патрубки водопроводного вентиля оснащены внутренней резьбой. Узел накручивается на трубопровод. Чтобы предотвратить утечку, резьбовое соединение дополнительно уплотняют специализированной лентой.
2. Сварное. Вход и выход запорного элемента выполнен в виде патрубков. Их соединяют с трубопроводом сваркой. Для замены водопроводного вентиля такого типа используют специализированное оборудование. После монтажа получается неразъемная конструкция. Для демонтажа вырезают конструкцию из системы.
3. Цапковое. На краях патрубков установлены бортики. Они входят в зацепление с гайками. Между патрубком и трубой устанавливается резиновая манжета. Так удается достичь герметичного соединения.
4. Фланцевое. На трубах и корпусе вентиля установлены фланцы. Они имеют отверстия, предназначенные для установки резьбовых крепежных элементов. Количество отверстий зависит от размера детали. При монтаже между фланцами располагают эластичный уплотнитель. После затяжки крепежных элементов уплотнитель исключает вероятность утечки.

При монтаже фланцев постепенно затягивают крепежные элементы, расположенные друг напротив друга. Неравномерная затяжка крепежей приведет к перекосу и невозможности герметизировать соединения.

Для замены используют инструменты. Это гаечные, газовые или разводные ключи. Без применения ключей устанавливают только узлы, предназначенные под сварку.

Фланцевый вентиль

Метод соединения вентильных пластиковых устройств

Соединения пластиковых деталей имеют высокую степень герметичности. Она достигается за счет особой технологии монтажа. Установка предполагает использование специализированного оборудования (паяльника).

Детали нагревают до высокой температуры. Нагреву подвергают соединяемые поверхности (на одной детали внутреннюю, а на другой внешнюю).

После нагрева комплектующие соединяют и неподвижно удерживают до остывания.

Под действием высокой температуры поверхность пластика размягчается, материал разных комплектующих смешивается. Так получают монолитное соединение без шва. Это обеспечивает надежную герметизацию трубопровода в месте фиксации вентиля.

Демонтировать пластиковую комплектующую без нарушения целостности магистрали невозможно. Чтобы снять механизм, вырезают часть трубопровода.

Ремонт вентильных кранов

При длительной эксплуатации эластичные элементы выходят из строя. Для увеличения срока службы разборных механизмов меняют уплотнители на новые. Ремонт вентиля водопроводного осуществляется в следующей последовательности:

1. Демонтируют устройство с трубопровода.
2. Диагностируют неисправность. Если жидкость вытекает в месте прохода рабочего штока через корпус, значит вышел из строя уплотняющий сальник или манжета. Если утечки нет, но запорный механизм не удерживает жидкость, значит вышел из строя уплотнитель клапана.
3. Корпус неподвижно фиксируют в тисках.
4. Гаечным или разводным ключом выкручивают клапанный механизм.
5. Осматривают резиновые прокладки на предмет повреждений. Изношенные комплектующие заменяют.
6. Осматривают места прилегания манжет на предмет наличия загрязнений. При необходимости поверхности очищают. Мелкие абразивные частицы удаляют струей сжатого воздуха.
7. Собирают конструкцию в обратной последовательности.

Причиной неисправности шарового устройство может быть износ рабочего штока. При этом рычаг управления поворачивается, а сфера остается на месте. Для устранения неисправности меняют шток.

Классификация вентилей зависит от нескольких параметров. При выборе следует учесть материал изготовления, тип механизма и способ монтажа. При выходе из строя сборного элемента возможен его ремонт.

Какого типа запорные элементы установлены на трубопроводе системы водоснабжения у вас? Ремонтировали ли вы их самостоятельно? Оставляйте комментарии и делитесь статьей с друзьями в социальных сетях. Добавляйте ее в закладки, чтобы при необходимости быстро вернуться к ней.

В этом видео вы увидите устройство запорного винтового вентиля, плюсы и минусы, а также возможный ремонт:

Принцип работы вентиля (клапана запорного):
