Устройство влагоотделителя: Влагоотделитель для компрессора. Устройство, делаем своими руками

Принцип работы влагомаслоотделителя

Влаго- и влагомаслоотделители являются необходимым элементом работы промышленного оборудования. Они предназначены для удаления из движущегося по пневмосистеме воздуха взвешенных частиц масла и свободной влаги. Весь принцип работы влагомаслоотделителя построен на центробежной системе отделения влаги, механических примесей и масел от воздуха или газа. В результате влага оседает на стенках устройства и самостоятельно стекает вниз.

Специальное устройство влагомаслоотделителя находит широкое применение в пневмосистемах на машиностроительных, промышленных, химических предприятиях. Несложный в использовании и очистке механизм, тем не менее, обуславливает корректную работу оборудования без частого ухода и ремонта.

Из чего состоит воздухоотделитель?

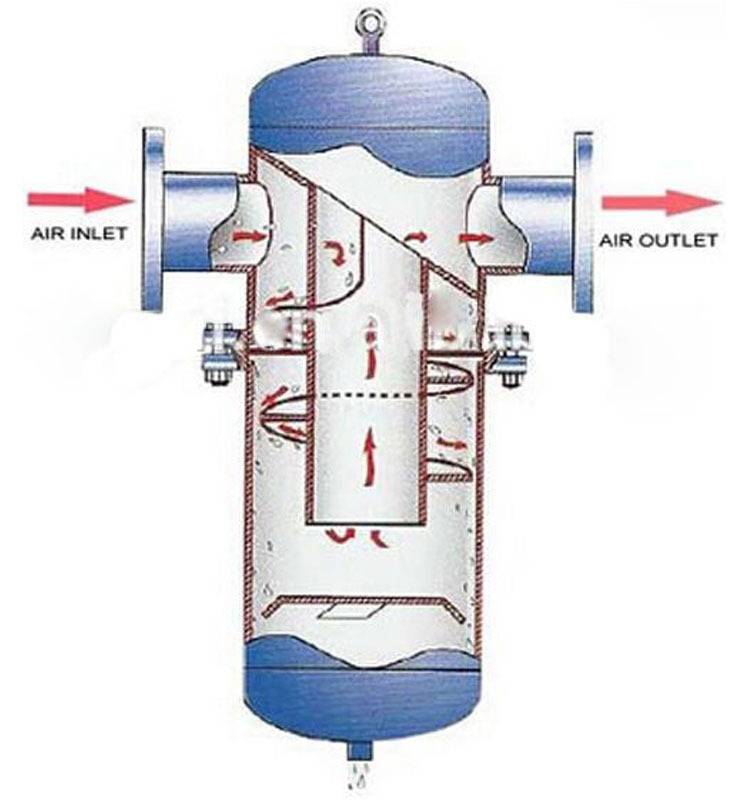

Традиционно весь фильтр масловлагоотделитель состоит из направляющего входного канала, куда воздух заходит через пластину и фильтрующую деталь в цилиндрическом корпусе. Через входной патрубок загрязненная воздушная масса подается в цилиндр и направляется по касательной относительно его внутренней стенки. Завихритель придаёт движению центробежный характер, вследствие чего создается высокое давление воздушного потока.

Концентрация заставляет взвешенные частицы в виде конденсата прилипать на стенках, стекая вниз и удаляясь из пневмосистемы через штуцер отвода. Так организуется принцип стабильной работы устройства для предварительной очистки сжатого воздуха. Теперь первично очищенный газ попадает на фильтрующий элемент. Специальный фильтр предназначен для эффективного отделения механических примесей и аэрозолей от газового потока.

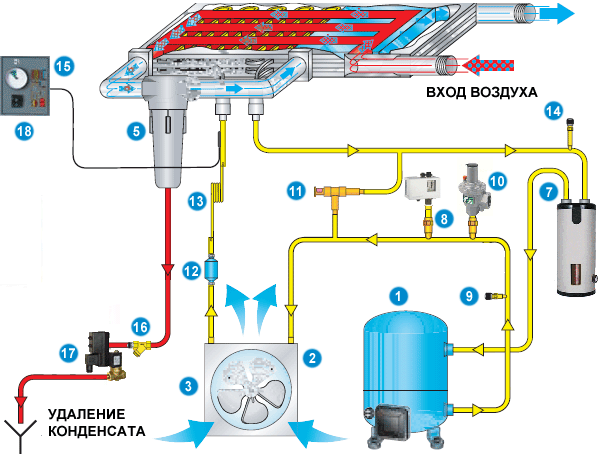

Схема рабочего оборудования

Качественная очистка компрессора влагоотделителем обеспечивает обработку воздуха различных классов загрязненности. Одновременно фильтр воздушный влагомаслоотделитель имеет разную пропускную способность от 1 до 100 куб.м/сек. При этом учитывается рабочее давление и гидравлическое сопротивление входному воздуху.

Таким образом, влагомаслоотделитель устроен для максимально удобного отделения лишних частиц от газового потока. Наиболее известные модели включают:

• Основной цилиндрический корпус;
• Камеру сепаратора;
• Фильтр-влагоотделитель с редукционным клапаном;
• Конденсатоотводитель со штуцером;
• Канал сброса для осадительной камеры.

Группы влагоотделителей

Очень востребованы влагоотделители для компрессора, а также для промышленного стационарного осушителя воздуха. Эффективный принцип работы с компрессором построен на качественной очистке при высокой скорости и низком давлении. Такое устройство на сжатом воздухе обеспечивает оптимальную подготовку потока в сжатом виде.

Надежное устройство системы осушителя позволяет осуществлять высокую производительность оборудования. Они способны перекачивать в сутки сотни литров воздуха, поэтому система обязательно нуждается в очистке сжатого воздуха.

Фильтры-влагоотделители (модульные устройства) П-МК02 и серии N.

Каталог товаров

Главная   Каталог оборудования   Станки и станочное оборудование   Пневматика   Фильтры-осушители, модули устройств подготовки воздуха

Продажа фильтров-влагоотделителей со склада (СПб, Москва, Челябинск, Казань) от производителя, производство на заводах.
Прайс-листы с ценами на фильтры-влагоотделители (модульные устройства) П-МК02 запрашивайте в отделе станочного оборудования.

	Назначение. Модульное устройство (фильтр-осушитель) П-МК02 осуществляет очистку сжатого воздуха от твердых частиц и его осушку. Указания по применению. Устройства применяются в пневмосистемах при давлении от 0,2 до 1,0 МПа. Вибропрочность и виброустойчивость устройств соответствует II степени жесткости по ГОСТ28988-91. Фильтр-влагоотделитель П-МК02-25.



Основные характеристики модульного устройства (фильтр влагоотделителя) П-МК02.

	Нормы для типоразмеров
	П-МК02-061	П-МК02-101	П-МК02-161	П-МК02-251
Условный проход	6	10	16	25
Номинальное / минимальное давление, МПа (кг/см2)	1,0 (10,0)/ 0,2 (2,0)
Максимальный расход воздуха при давлении на входе 0,63 МПа, м3/мин.	0,25	1,25	1,25	2,0
Абсолютная тонкость фильтрации, мкм	5,0
Снижение температуры точки росы по сравнению с рабочей температурой сжатого воздуха, оС, не менее	10
Пропускная способность Кv, м3/час, не менее	0,27	1,25	1,25	2,0
Полезная вместимость резервуара, см3	25	70	70	200

Устройства, кроме П-МК на Dу=25мм, изготавливаются с возможностью стыкового присоединения.

Размеры и масса фильтров-отделителей П-МК02.

	Условный проход	Габаритные размеры, мм				Масса, кг
		L	B	H	D
П-МК02-0613	6	56	56	200	М12х1,5-7Н К1/4″ 11,25	0,5
П-МК02-0614
П-МК02-0618
П-МК02-1013	10	85	85	255	М16х1,5-7Н К3/8″	0,8
П-МК02-1014
П-МК02-1613	16				М16х1,5-7Н К3/8″ 18,3
П-МК02-1614
П-МК02-1618
П-МК02-2513	25	107	82	370	М33х2-7Н К1″	1,7
П-МК02-2514

Габаритные чертежи фильтров-влагоотделителей П-МК02.

Чертеж фильтра-влагоотделителя П-МК02-06.	Чертеж фильтра-влагоотделителя П-МК02-10(16).	Чертеж фильтра-влагоотделителя (модульного устройства) П-МК02-25.



Варианты исполнения.

П-МК02-ХХХХ ХХХ Х	02-очистка сжатого воздуха от твердых частиц, осушка и удаление конденсата
П-М02ХХ-ХХХХ ХХХ Х	Условный проход, мм (6, 10, 16, 25)
П-МК02-ХХХХ ХХХ Х	Класс загрязненности сжатого воздуха на выходе: 0 — класс загрязненности не ниже 0; 4 — класс загрязненности не ниже 4; 6 — класс загрязненности не ниже 6; 8 — класс загрязненности не ниже 8; Х — не выполняет функцию очистки.
П-МК02-ХХХХ ХХХ Х	Присоединение: 1 — метрическая резьба и автоматическое удаление конденсата; 2 — коническая резьба и автоматическое удаление конденсата; 3 — метрическая резьба и полуавтоматическое удаление конденсата; 4 — коническая резьба и полуавтоматическое удаление конденсата; 5 — метрическая резьба без удаления конденсата; 6 — коническая резьба без удаления конденсата; 7 — гладкое отверстие и автоматическое удаление конденсата; 8 — гладкое отверстие и полуавтоматическое удаление конденсата; 9 — гладкое отверстие без удаления конденсата.
П-МК02-ХХХХ ХХХ Х	Климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ 15150

Пример обозначения при заказе. Наверх
