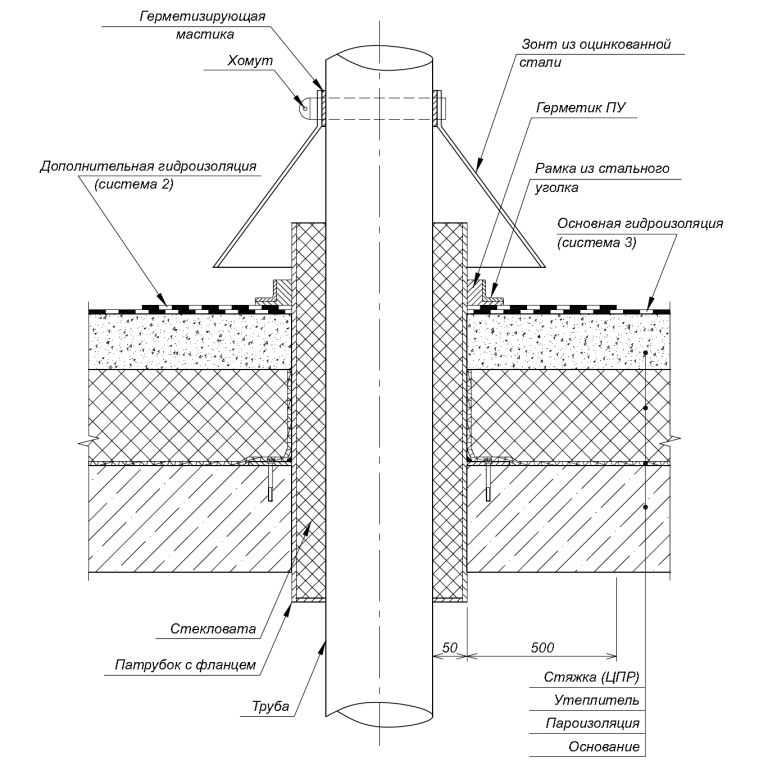

Узел прохода через кровлю трубы: узел выхода круглой трубы, уплотнитель

узел выхода круглой трубы, уплотнитель

Любая крыша имеет на своей поверхности трубу, будь то дымовая (при печном отоплении или наличии камина) или вентиляционная, если в доме газовое отопление. И правильно устроенный проход трубы через кровлю и перекрытие  гарантирует жильцам сухой потолок и комфорт проживания в доме.

Инженеры и специалисты – кровельщики расходятся во мнениях, где лучше всего располагать саму трубу на крыше. Одни из них считают, что труба должна быть расположена на минимальном расстоянии от конька крыши. В этом случае большая часть трубы остается в пределах чердачного пространства и защищена от воздействия холода и ветра.

Другая часть оппонентов утверждает, что труба дымохода должна располагаться непосредственно на коньке. Специалисты кровельного дела мотивируют такое расположение трубы тем, что в зимнее время не будет создаваться снежных карманов, которые могут служить источником протечек, а также более простым монтажом узла прохода дымохода.

Третий вариант расположения дымоходной трубы на крыше дома может предполагать некоторое расстояние от конька крыши.

Не следует забывать о том, что печь или камин могут располагаться в таком месте в доме, когда вывод дымохода не зависит от чьего-то мнения. В этом случае, устройство соединения трубы с кровлей и перекрытием делается по месту.

Не рекомендуется устраивать проход дымовой или вентиляционной трубы в ендовых, так как в этих местах будет сложно или невозможно вообще сделать качественную гидроизоляцию примыкания трубы к кровельному покрытию.

Больше всего неудобств создает устройство прохода дымоходной трубы через утепленную кровлю, в составе которой имеются несколько слоев – утеплитель, паро- и гидроизоляционные рулонные материалы, обрешетка, контробрешетка и само кровельное покрытие. Специалисты рекомендуют для этого устраивать отдельный короб, в который будет заключаться сам дымоход.

Главное, обезопасить деревянные конструкции крыши от соприкосновения с горячей поверхностью дымохода.

Для этого используется минеральный утеплитель на основе стекловолокна или базальта.

Узел прохода трубы через кровлю может иметь разные формы, в зависимости от  применяемого материала для возведения самого дымохода. Форма дымоходной трубы может быть:

  • круглой;
  • квадратной;
  • прямоугольной.

Квадратная или прямоугольная форма дымохода создается чаще всего из-за применения кирпича или других блоков. Круглую форму дымоход приобретает, если используются асбестоцементные или металлические трубы.

Но в любом случае над дымоходной трубой следует устраивать колпак или зонтик, чтобы защитить внутреннюю часть дымохода от атмосферных осадков в виде дождя и снега. На металлические и асбоцементные трубы устанавливают специально сделанные для этой цели зонтики, а над каменными трубами выкладывается конструкция из кирпича

, которая закрывает верхнюю часть дымохода и оставляются отверстия с боков трубы.

Независимо от места расположения, труба должна быть выше конька минимум на 50 см.

Выход дымоходной трубы через кровлю должен быть обустроен защитным фартуком, который выполняется, чаще всего, из оцинкованного металла, покрытого полимерными составами. Такой способ пригоден  для труб квадратного или прямоугольного сечения.

Устройство проходки круглой формы

Проходка для дымохода круглой формы

В настоящее время металлические трубы для дымоходов изготавливаются из нескольких слоев с утеплением. Для выполнения  герметичного соединения дымоходной трубы и кровельного покрытия производителями выпускаются готовые проходки из металла, которые имеют вид стального листа с закрепленным на нем фартуком – колпаком.

Сама труба проходит именно через колпак.  Сверху на трубу  надевается специальная «юбка», которая закрывает её стык с фартуком. При необходимости  можно дополнительно использовать эластичную термостойкую прокладку. Кроме металлических фартуков для прохода круглой трубы через кровлю используются специальные проходки, изготовленные из резины или силикона.

Выбирать проходку следует такого размера, чтобы внутренний диаметр кольца был на 20% меньше диаметра самой дымоходной трубы.

Если диаметр кольца невозможно подобрать точно по размеру, следует взять проходку меньшего диаметра и на месте подрезать до нужного размера. После этого уплотнительное кольцо натягивается на трубу. Использование хозяйственного или другого мыла значительно облегчит проведение этой операции.

Когда кольцо до конца оденется на трубу, его следует плотно прижать к кровельному материалу вокруг трубы. Под края кольца наносится герметик, после чего кольцо закрепляется при помощи саморезов к кровельному покрытию. Саморезы вкручиваются через каждые 3-4 см.

Круглые проходки могут монтироваться на любое кровельное покрытие. Эластичность материала, из которого они производятся, даёт возможность устраивать максимальную гидроизоляцию на кровельных материалах любой конфигурации.

Специалисты советуют пользоваться проходками, изготовленными  из силикона или мембранной резины EPDM. Эти материалы стойко переносят температурные перепады и могут служить долгие годы.

Проходка мембранной резины EPDM

В любом случае, при устройстве фартуков верхний край заводится под кровельное покрытие, а нижний край с нахлестом накрывает кровлю.

Устройство прохода для трубы квадратного или прямоугольного сечения

Если проход дымохода через кровлю устраивается с прохождением стропильной системы, то вокруг него устраивается своеобразная рамка, образованная стропильными ногами и поперечными балками, укладываемыми на ноги сверху и снизу трубы, на расстоянии, предусмотренном СНиП.

Для разных материалов дымовой трубы это расстояние может составлять от 13 до 25 см. Пространство вокруг дымоходной трубы заполняется утеплителем из минераловатных плит большой плотности. А так как такой утеплитель мало подвержен намоканию, по сравнению с тем, что обычно укладывается  для утепления кровли, то отпадает необходимость в паро- и гидроизоляции вокруг дымохода.

Примыкание пароизоляции и гидроизоляции к коробу, ограждающему дымоходную трубу, осуществляется следующим способом.

Рулонные материалы надрезаются в форме конверта,  закрепляют края конвертов на стропилах и поперечных балках с помощью гвоздей или скоб. Для лучшей гидроизоляции рекомендуется применять специальные ленты или герметики.

Обязательно следует сделать выше трубы водоотводящий желоб, по которому вода будет стекать на крышу.

Его делают из  гидроизоляционной пленки или из специальных металлических деталей, не поддающихся коррозии.

Проход печной трубы может выполняться и другим способом. Если труба устроена из современных материалов, которые имеют многослойную конструкцию, то паро и гидроизоляционные материалы можно крепить непосредственно к дымоходной трубе. Температура на поверхности такой трубы не превышает 60 градусов, поэтому паро и гидроизоляционные материалы не подвержены риску возгорания. При необходимости, устанавливают уплотнитель кровельных проходов. Крепление этих материалов к трубе осуществляется при помощи скотча. Однако, сверху необходимо устанавливать козырек (прижимную планку), который закрывает место соединения.

Полностью узел примыкания устраивается с нижним и верхним фартуком из оцинкованного металла. Края нижнего  фартука заводятся в желоб, пробитый в стене   (штроба), на предварительно уложенную паро и гидроизоляцию, герметизируются и после этого закрепляются саморезами к основанию крыши через кровельное покрытие

проходка кровельная дымохода через крышу

г. Москва, Электролитный пр-зд, 5 Б строение 3.
Телефон: +7 (901) 522-39-48

Среди многих элементов, которые входят в состав кровельной конструкции, узел прохода через кровлю является наиболее сложным. Работы по его исполнению связаны с множеством проблем. Данная статья расскажет об этом и других элементах крыши, их устройстве и мерах по обеспечению надежной работы.

Дымоход и его проход через крышу

Дымоход на крыше

Когда речь заходит об узлах прохода через кровлю, то неплохо было бы прислушаться к мнению специалистов. Инженеры и кровельщики-профессионалы в некоторых моментах имеют разное мнение.

Одни считают, что проходки для кровли должны быть расположены на очень близком расстоянии от конька. В результате, основная часть трубы остается вне зоны холода. Как следствие, предотвращается образование конденсата и исключается возможность его проникновения в середину систем дымохода.

Качественное и герметичное примыкание узлов ендов к кровле могут обеспечить дополнительно установленные уплотнители или обработка герметиком.

Другие рекомендуют другой вариант, когда выполнение прохода дымохода производится через конек кровли. Такой подход делает проще выполнение работ, связанных с изготовлением узла, где происходит примыкание трубы к перекрытию.

Такой  способ исключает образование в зимнюю пору снежных карманов, а это значительно уменьшает возможность протечки воды в местах примыкания кровли.

Защитить дымоход от осадков помогают специальные зонты, которые выполнены из материала кровельного покрытия.

В том случае, когда проходка дымохода производится через котельное оборудование, применение зонта не желательно. Так как температура продуктов сгорания низкая, то могут возникнуть препятствия для свободного выхода газов.

Наиболее проблемным узлом прохода трубы через крышу является выход трубы с утеплением, когда вид конструкции напоминает «слоеный пирог». При использовании такой конструкции выводить трубу через дымоход нужно с помощью отдельного короба.

Расположение балок и стропил в конструкции крыши должно соответствовать СНиПу. Пространство, находящееся в непосредственной близости к дымоходу заполняется негорючим теплоизоляционным материалом, например, каменной ватой.

Проход дымохода через кровлю может быть конструктивно разным. Многое определяет материал, из которого изготовляется дымоход, а также форма его сечения, которая может быть:

  • прямоугольной,
  • круглой,
  • овальной,
  • квадратной.

В случае, когда труба проходит через перекрытие, то необходимо обратить внимание на качественное выполнение гидроизоляции кровли.

Делается это так. Вокруг дымохода устраивается фартук, выполнить который для трубы  с квадратным или прямоугольным сечением можно из кровельного материала. Наружные стенки выкладывают из кирпича или используют эластичную ленту с клеящим слоем по краю, основа которой состоит из свинца и алюминия. Когда делают проход трубы через кровлю, один конец ленты приклеивается к кровле, а другой – к трубе. Затем верхнюю часть ленты прижимают металлической планкой и закрепляют, используя термостойкие дюбеля.

Технология выведения трубы через крышу

В процессе выведения трубы через перекрытие и крышу решаются две задачи:

  1. Прохождение трубы через кровлю должно максимально отвечать требованиям пожарной безопасности. Обращается внимание, что она взаимодействует с пирогом кровли и перекрытием, которые сами по себе могут быть достаточно горючими.
  2. Производится защита от ветра и влаги, которые могут проникнуть во внутренние помещения через отверстие трубы.

Монтаж дымохода

Когда проходка делается так, что труба выводится на коньке, выполнить примыкание трубы к поверхности покрытия кровли достаточно просто, что является бесспорным преимуществом. Конек крыши не образует снежные карманы, а это – отсутствие риска возникновения протечек влаги.

Недостаток такого способа  в том, что в конструкции стропил отсутствует коньковая несущая балка. В другом случае, в месте прохождения дымохода в балке нужно делать разрыв. При этом нужно устанавливать дополнительные стропильные опоры, что может представлять трудность при наличии мансардного помещения.

По этой причине труба в большинстве случаев выводится на скате крыши рядом с коньком. В этом месте тоже не образуются снеговые мешки, и узел прохода через кровлю выполняется без особых сложностей.

Не рационально производить оборудование дымохода в ендове. В этом месте изнутри сходятся поду углом два кровельных ската. Такую точку можно назвать особой, поскольку здесь сложно качественно произвести примыкание труб к кровле. В дождливое время здесь будет протекать вода, а в зимнюю пору в районе ендовы образуется большой снежный карман. Практически, протечки воды будут в течение всего года.

Когда конструкция крыши сделана в виде кровельного пирога, в состав которого входит пароизоляция, гидроизоляция и теплоизоляция, монтаж узлов дымоходов может быть связан с определенными сложностями. Они обусловлены нарушением целостности слоев кровельного пирога, что приводит к понижению свойств утепляющего слоя.

В такой ситуации проход трубы чрез кровлю может быть сделан способом обособления пространства, примыкающего к трубе от остальной кровельной площади. Для дымохода в этом случае выполняется отдельный короб, изготовленный из деревянных стропил и балок.

Расстояние, которое оставляют между трубой и стенами, составляет от 13 до 15 см.

Пространство, образующееся вокруг дымохода, заполняется негорючим теплоизоляционным материалом, например, каменной ватой. Она более устойчива к воздействию влаги по сравнению с другими утеплителями, поэтому не требует устройства паро- и гидроизоляции.

Характеристики кровельных проходок

Проходка кровельная – это узел прохода, который применяется при монтаже шахт вентиляции, сделанных из стали, в местах их прохождения через кровельное покрытие. Тип и назначение здания в этом случае значения не имеют.

Кровельная проходка

Проходку кровельную, как элемент общего назначения размещают на железобетонных стаканах. Их крепление осуществляется с помощью гаек, которые навернуты на закладные анкерные болты, изначально предусмотренные в стаканах.

Материалом для теплоизоляции служат минераловатные плиты, которые снаружи дополнительно обертываются стеклотканью.

Клапан управляется механическим способом с использованием вспомогательного механизма, регулируемого на два режима работ: «Открыто» и «Закрыто».

Размещать исполнительный механизм клапана ниже муфты кольца не допустимо. В противном случае, в нем может скапливаться конденсат.

Узлы прохода вентиляции через кровлю монтируются при устройстве вентиляции сооружений общего назначения, где происходит применение вентиляции таких типов:

  • естественной вентиляции;
  • системы принудительной вентиляции.

В период проведения проектных работ выбор конкретной системы будет зависеть от ряда факторов, например, уровня влажности, максимальных и минимальных значений температуры воздуха и многих других.

Проходка при этом будет рассчитываться с учетом двух параметров:

  • угла уклона крыши;
  • расстояния от проходки до конька.

Конструкция узла прохода имеет такую составляющую, как патрубок. Он соединен  с опорным фланцем, который исполняет роль крепления и используется для соединения проходки кровельной с железобетонным стаканом.

Использование нижнего концевого фланца касается крепления клапанов (воздуховодов), а верхнего – применения в шахте, имеющей круглое сечение. В качестве крепления расчалок, расположенных на кровельном покрытии, пользуются специальными кронштейнами,  а в шахтах – хомутами.

Состав кровельных проходок

Кровельная проходка состоит из двух частей. Они, в свою очередь, состоят из внутреннего и наружного контура. Каждый из них изнутри имеет специальный слой изоляции, материалом для которого служит базальтовое полотно. Оно имеет высокую стойкость к перепадам температуры и воспламенению.

Материалом для узлов прохода через кровлю наиболее часто служит черная сталь толщиной от 1 до 3 мм. Она покрыта сверху черной термостойкой эмалью, которая дает возможность проходке проявлять стойкость к температуре до 600 градусов.

Определенные условия эксплуатации, технические возможности и пожелания застройщика или архитектора могут повлиять на то, что проходки будут сделаны из нержавеющей стали, с толщиной металла от 1 до 2 мм.

Возможно вас заинтересует:узел прохода УП серии 5.904-45

Дымоход через стену, узел прохода через кровлю, крепление дымохода к стене

Во время монтажа дымовых труб в частном доме или бане не слишком опытными исполнителями допускается масса разных ошибок. Причем большая часть огрехов приходится на те места, где надо провести дымоход в стене или пересечь конструкции перекрытия и кровли. Это очень ответственные узлы, любая ошибка при их выполнении может привести к возгоранию и пожару в доме. В связи с этим в данном материале представлены исчерпывающие ответы на вопросы, как правильно вывести дымоход на улицу сквозь стену и крышу.

Как вывести трубу через крышу

В капитальных зданиях из кирпича или газобетона с плитами перекрытия принято продумывать устройство дымовых труб заблаговременно, еще на стадии проектирования. Когда все рассчитано правильно, то проблем никаких не возникает, дымоход располагается прямо в несущей кирпичной стене совместно с каналами для вентиляции.

Пересечение перекрытия внутри дома выполняется одновременно с его строительством, как и вывод трубы на кровлю.В зданиях из негорючих материалов противопожарные требования выполняются автоматически, поскольку высокая температура отходящих газов ничем не угрожает конструкциям из кирпича или газобетона.

Есть только 2 предостережения:

  • при использовании горючего утеплителя на чердаке надо проследить за тем, чтобы расстояние между ним и каналом внутри дымохода составляло не менее 38 см. Перекрытие около трубы надо просто утеплить негорючим базальтовым волокном;
  • расстояние от стенки кирпичной трубы до ближайшей деревянной конструкции (стропила, обрешетка) должно быть не менее 130 мм.

Вывод кирпичной трубы дымохода на крышу заключается в плотной подгонке к ней кровельного покрытия с последующей герметизацией стыков. Узел сопряжения с шифером можно выполнять по старинке – с помощью полос рубероида и горячего битума либо мастики. Способ не годится, когда применены новые кровельные материалы – профнастил либо металлочерепица. Здесь нужно изготовить детали фартука из металла того же цвета, а потом закрепить их к дымовой трубе саморезами на дюбелях, промазав изнутри водостойким герметиком.

Важно. Нижнюю часть детали, закрепляемой со стороны конька, нужно завести под кровельное покрытие, иначе затекание воды неизбежно.

Теперь о том, как сделать узел прохода кровли дымоходом из металла. В этой ситуации правильным решением будет установка сэндвич трубы с несгораемым утеплителем внутри. Надо понимать, что согласно противопожарным правилам между одностенным стальным каналом и ближайшей кровельной деталью из дерева придется выдержать расстояние 500 мм. При монтаже сэндвича деревянная конструкция уже считается защищенной от огня, а потому интервал сокращается до 380 мм.

Для справки. В отличие от дымохода воздуховод вытяжной вентиляции, выходящий на крышу, не требует соблюдения таких строгих правил. Его достаточно хорошо герметизировать от затеканий воды.

Поскольку металлическая труба дымохода – круглая, то произвести наружную герметизацию затруднительно без такой детали, как мастер-флэш. Он просто натягивается на трубу сверху и фиксируется своей «подошвой» к кровельному покрытию.

В исключительных случаях, когда температура металлической поверхности превышает 100 °С, вместо силиконового мастер-флэша устанавливается специальный круглый фартук из оцинкованной стали. Подобная ситуация не редкость на выходе газохода из бани, где температура продуктов горения достигает 600 °С. Также мастер-флэш не подойдет для мягкой кровли из битумной черепицы или рубероида, тут более уместны стальные детали.

Проход через сгораемое перекрытие

В этом случае наилучший способ вывести дымоход сквозь перекрытие на чердак – поставить готовый потолочно-проходной узел. Он изготавливается из оцинковки необходимых размеров и под разные диаметры каналов, а стоит вовсе не дорого.

Для установки узла потребуется сделать в перекрытии проем, потом выполнить крепление нижней части и пропустить сквозь нее трубу.

Важно. Не допускается, чтобы внутрь потолочно-проходного узла попал стык секций дымохода. Если такое случается, необходимо подобрать секции другой длины.

Дальше все просто: полость узла плотно набивается базальтовым волокном, после чего устанавливается его верхняя часть. Если вы не хотите покупать готовое изделие, то подобный узел можно изготовить своими руками, вырезав деталь по размеру проема из оцинковки.

Потом делается отверстие под трубу и лист крепится к потолку. Чтобы выполнить набивку базальтовой ватой, с другой стороны можно смастерить короб из листового минерита, базальтового картона или, на худой конец, из дерева, как показано на фото:

Столь же несложно правильно вывести печной дымоход из кирпича, не выполняя кладки разделки. Памятуя о требуемом правилами расстоянии (380 мм от внутренней стенки канала), в деревянном перекрытии вырезается проем. После продолжается кладка трубы, а потом проем подшивается изнутри оцинковкой и набивается базальтовым уплотнителем.

Внимание! Не разрешается крепление металлического дымохода к несущим конструкциям кровли. Причина – тепловое расширение материала вследствие нагрева от удаляемых продуктов горения.

Как вывести дымоход через стену

Когда наружная стена сложена из кирпича или другого негорючего материала, то вывести сквозь нее газоходный канал достаточно просто. Вырезается круглое сквозное отверстие, куда потом ставится гильза из металла. Можно обойтись и без нее, если проем просверлен идеально круглым под наружный размер сэндвича. Также не получится поставить гильзу, когда дымоход через стену проходит под углом, отличным от 90°.

Помня о недопустимости стыков в толще стены, через отверстие пропускается труба, щели вокруг нее заполняются несгораемым уплотнителем. Остается только установить и присоединить ее к вертикальному участку. Если же дом построен из дерева или по каркасной технологии, то следует руководствоваться теми же правилами, что и при устройстве потолочно-проходного узла.

Это значит, что для выхода дымохода через деревянную стену в ней так же необходимо вырезать проем и поставить в него готовый элемент либо сделать таковой самостоятельно. Потом набить полость базальтовой ватой и закрыть с обеих сторон листами оцинкованного железа. В том случае, когда надо провести сквозь деревянную стену обычную одинарную трубу (например, из бани), то ширина проема должна быть увеличена на 120 мм в каждую сторону (до 500 мм).

Крепление дымохода к стене

Для правильного монтажа газохода из металла снаружи дома надо соблюдать ряд простых правил:

  • для установки нижней части трубы с тройником и конденсатоотводом лучше в качестве хорошего упора применить специальный кронштейн;
  • вставляя секции одну в другую (по конденсату), крепить дымоход к стене хомутами через каждый метр;
  • не допускать, чтобы хомуты совпадали со стыками секций;
  • при обходе свеса кровли не пользоваться коленами 90°, а только 45 или 30°;

если водосточная система еще не смонтирована, то надо оставить место для прокладки желоба, подобрав крепеж подходящей длины.

Заключение

К монтажу узлов прохода стен, перекрытия и кровли нужно относиться очень ответственно, особенно когда дымоход сделан из одинарной стальной трубы. Чем может закончиться несоблюдение перечисленных правил, можно увидеть на фотографиях, коими полон интернет. Напоследок мы выкладываем схему, где прописаны противопожарные правила для любых газоходных каналов:

узел выхода дымохода, печной трубы, уплотнитель

Одним из наиболее сложных в исполнении элементов конструкции практически любой крыши является проход трубы через кровлю, создающий множество проблем при обустройстве. В данной статье будет рассказано о том, как правильно выполнять данный элемент кровли и какие меры следует принимать для обеспечения его надежности и эффективности.

Узел прохода дымохода через кровлю привлекает особое внимание различных квалифицированных специалистов: как инженеров, так и кровельщиков и профессионалов, работающих с котельным оборудованием.

Специалисты по каминам и оборудованию котельных считают, что узел прохода через кровлю дымохода должен быть расположен на минимально возможном расстоянии от конька, что позволит основной части трубы оставаться вне холодной зоны, предотвращая образование конденсата и его проникновение внутрь системы дымохода.

Специалисты-кровельщики рекомендуют выполнять проход дымохода через кровлю через ее конек, что существенно упрощает выполнение работ по изготовлению узла, в котором труба примыкает к перекрытию.

Кроме того, такой способ позволяет исключить образование снежных карманов в зимний период, что, в свою очередь, снижает риск возникновения протечек в месте примыкания кровли.

Еще один довольно успешный способ, при помощи которого осуществляется проход печной трубы через двускатную крышу, заключается в размещении трубы на поверхности ската на небольшом расстоянии от конька.

Для защиты дымохода от выпадающих осадков рекомендуется закрывать специальным зонтом, выполненным из того же материала, что и сама крыша, устье данной трубы.

Важно: в случае подключения дымохода через котельное оборудование использовать зонт не рекомендуется, поскольку продукты сгорания обладают довольно низкой температурой, которая создаст препятствие для выхода газов.

Наиболее проблемный узел прохода трубы через кровлю – это выход трубы через крышу с утеплением, конструкция которой выполнена в виде «слоеного пирога».

В случае использования для крыши подобной конструкции рекомендуется для выведения трубы дымохода использовать отдельный короб.

Важно: стропила и балки в конструкции крыши должны быть расположены в соответствии с требованиями СНиП, а пространство, окружающее дымоход, следует заполнять теплоизоляционным негорючим материалом. Например, каменная вата – хороший уплотнитель кровельных проходов.

Проход через кровлю может меняться в зависимости от материала, из которого выполнен дымоход, а также от того, какую форму имеет его сечение:

  • Прямоугольная;
  • Овальная;
  • Круглая;
  • Квадратная.

Если вывод трубы осуществляется через перекрытие, то следует позаботиться о качественном выполнении такого момента, как гидроизоляция кровли.

Для этого вокруг дымохода устраивают фартук, который может быть выполнен из кровельного материала для труб с прямоугольным или квадратным сечением, наружные стенки которых выложены из кирпича, либо из эластичной ленты с клеящим слоем по краям, основу которой составляют свинец и алюминий.

Один конец ленты приклеивают к трубе, другой – к кровле, после чего верхняя часть ленты прижимается металлической планкой и закрепляется при помощи термостойких дюбелей.

Выведение трубы через крышу

Схема прохода трубы через крышу

При выведении трубы через крышу и перекрытие необходимо решить сразу две задачи:

  1. Проходы через кровлю должны быть максимально безопасными с пожарной точки зрения, причем труба проходит через пирог кровли и перекрытия, которые могут быть горючими сами по себе.
  2. Внутренние помещения дома должны быть максимально защищены от проникновения через трубы ветра и влаги.

Одним из преимуществ вывода трубы на конек является простота выполнения примыкания трубы к покрытию кровли. На коньке крыши отсутствует образование снежных карманов, что существенно снижает риск возникновения протечек.

Недостатком такого способа является отсутствие коньковой несущей балки в конструкции стропил, либо необходимость выполнения в балке разрыва в том месте, где будет проходить дымоход, требующая установки дополнительных стропильных опор, что может быть особенно неудобно при наличии мансарды.

Поэтому чаще всего трубу выводят на скате рядом с коньком, где также отсутствует снеговой мешок, а узел выполняется также довольно просто.

Важно: не следует оборудовать дымоход в ендове – месте схождения под углом изнутри двух кровельных скатов, поскольку в этой точке очень сложно качественно выполнить примыкание трубы к кровле. Во время дождей сюда будет стекать дождевая вода, а в зимнее время в ендове будет возникать большой снеговой карман, что будет приводить к протечкам в любое время года.

Следует также соблюдать расстояние между крышей и стропилами, которое должно составлять 25-30 сантиметров, а в случае горючего материала кровли – оставлять зазор в 13-25 смдля предотвращения пожара, на такой кровле, как, к примеру,

В случае негорючего материала покрытия зазор может быть уменьшен до нескольких сантиметров, а трубу следует удалить только от самой обрешетки.

В случае, если конструкция кровли выполнена в виде кровельного пирога, состоящего из слоев паро-, гидро- и теплоизоляции, при монтаже узла дымохода могут возникнуть определенные сложности, связанные с необходимостью нарушения непрерывности слоя паро- и гидроизоляции, приводящего к снижению защиты утепляющего слоя.

В данном случае наиболее приемлемым способом считается обособление примыкающего к трубе пространства от остальной кровли, заключающееся в выполнении для дымохода отдельного короба, который может быть изготовлен из деревянных балок и стропил.

Расстояние между его стенами и трубой должно составлять 13-15 сантиметров, а пространство вокруг дымохода следует заполнить теплоизоляционным негорючим материалом, таким как каменная вата.

Данный материал получает меньше вреда от воздействия влаги, чем другие утеплители, поэтому можно не устраивать здесь гидро- и пароизоляцию.

Подведение паро- и гидроизоляции к самому коробу осуществляется стандартным методом: надрезают в виде конверта полотна пленки, подводят к краям поперечных балок и стропил и фиксируют при помощи скоб или гвоздей.

Далее прижимают слой гидроизоляции обрешеточными брусками, а слой пароизоляции – каркасом материала отделки мансарды, после чего уплотняют стыки короба и пленок специальными составами или лентами для улучшения герметичности.

Предотвращение протечек стыков

Схема внешнего и внутреннего фартука

Чтобы обеспечить максимально герметичное примыкание материала кровли к трубе дымохода в данной точке изготавливают при помощи нижних планок примыкания внутренний фартук.

Для этого прикладывают планку к стенкам дымоходной трубы и отмечают на стенке верхнюю часть планки, после чего пробивают по отмеченной линии штробу.

Устанавливать внутренний фартук начинают с нижней стенки, заводя в штробу край фартука, после чего устанавливают его на остальные стенки, оставляя нахлест, составляюший 15 сантиметров и герметизируют край пленки, вставленный ранее в штробу. Далее подрезают нижние планки, устанавливают их и закрепляют при помощи саморезов.

После того, как нижний фартук смонтирован, приступают к монтажу галстука, обеспечивающего сток воды и представляющего собой лист материала для гидроизоляции, заведенный под находящиеся внизу элементы внутреннего фартука.

Поверх галстука и внутреннего фартука, обеспечивающих надежную защиту стыка крыши и трубы, производят укладку материала кровли, после чего производят монтаж декоративного наружного фартука, для которого используются верхние планки примыкания.

Установка наружного фартука производится аналогично монтажу внутреннего за исключением того, что верхняя кромка крепится без использования штробы напрямую к стенке дымохода.

Полезно: в настоящее время на строительном рынке предлагаются изделия, предназначенные специально для дымоходов с круглым сечением — кровельные проходы, состоящие из основания в виде стального плоского листа, соединенного с колпаком-фартуком, внутри которого осуществляется проведение круглого дымохода.

Проход для труб круглого сечения

Фартук, изготовленный самостоятельно или купленный в готовом виде, следует надежно закрепить на конструкции крыши, при этом не рекомендуется слишком плотное соединение его с самим дымоходом, что может вызвать повреждение конструкции при усадке кровли или расширении и сжатии трубы под действием температур.

В месте стыка трубы и фартука рекомендуется применять юбку – специальный стальной хомут, который закрепляется при помощи термостойкой эластичной прокладки. Данный метод также позволяет улучшить гидроизоляцию фартука.





Вениамин

Задать вопрос

Задавайте вопросы/пишите рекомендации

Помогла ли вам статья?

Проход трубы через кровлю: круглой, кирпичной, узел прохода

Одна из самых важных задач при строительстве бани – правильный вывод и заделка дымоходной трубы. Причем решить нужно одновременно две проблемы: обеспечить пожаробезопасность и изоляцию стыка трубы от протекания атмосферных осадков и конденсата.

Прежде всего, перед тем как решать проблему прохода воды, необходимо определиться с местом выхода трубы на кровле. Высота трубы должна соответствовать определенным нормам. Зависит высота от того, в каком месте скатной крыши труба будет выходить.

Содержание

На сколько поднимать трубу над коньком бани?

При монтаже трубы действует правило: «Чем ближе к коньку, тем выше должна быть поднята труба».

Возвышение дымовой трубы над плоскостью крыши
  • Если расстояние от центра дымовой трубы до конька крыши не превышает 1500 мм, труба должна быть поднята над коньком не менее чем на 500 мм;
  • При расстоянии от центра трубы до конька от 1500 до 3000 мм, верх трубы может находиться на одном уровне с коньком крыши;
  • При расстоянии свыше 3 метров, верх трубы должен находиться не ниже линии, проведенной вниз от конька под углом 10 градусов к горизонту.

Где лучше делать вывод трубы через крышу бани

Самый удобный вариант вывода трубы через кровлю – пропустить ее через конек. В этом случае монтаж выполнять проще всего, на коньке редко имеются снеговые карманы, к тому же благодаря такому расположению легко провести изоляционные работы. Но у такого способа есть недостаток: стропильная система не должна иметь коньковой балки. Подходит также вариант с двумя балками, которые крепятся в районе прохода дымохода через кровлю, но это достаточно сложно реализовать, к тому же не всегда возможно.

Самый неудачный вариант расположения дымохода – в ендове (ендова — элемент кровли, выполненный своеобразным лотком, образующий внутренний угол меж стыками скатных элементов кровли). Тут обычно скапливаются большие массы снега, во время дождя вода стекает с двух скатов, так что даже при самой тщательной изоляции появление течи только вопрос времени.

Самый удобный вариант вывода трубы через крышу — недалеко от конька

Исходя из этого, наиболее приемлемый вариант для скатных крыш – недалеко от конька, но ниже его:

  • устанавливать достаточно просто,
  • снега обычно скапливается немного, а значит, нет необходимости устанавливать снегозадержание,
  • монтаж не самый сложный,
  • благодаря не очень большой высоте трубы ее не нужно укреплять растяжками.

Если получилось так, что дымоход проходит вблизи балок  перекрытия, или вплотную к ним (минимальное расстояние должно быть 13-25 см в зависимости от типа трубы), выходит в ендове или близко к скату, выходом из положения может стать дополнительное колено, при помощи которого можно вывести трубу в нужное место.

Если крыша бани односкатная, наиболее разумным решением будет организовать вывод трубы через крышу поблизости от верхней точки кровли.

Как вывести трубу через кровельный пирог

Кровли бань имеют, как правило, солидное утепление, которое решает задачу сохранения тепла. Для обеспечения хороших тепло и влагозащитных свойств кровельного пирога, необходимо, чтобы мембраны и пленки тепло- и влаго-защиты были сплошными.

Выводя трубу через кровлю мы обязательно нарушаем их целостность. Причем согласно противопожарным нормам расстояние от трубы до горючих материалов (которыми и являются пленки пароизоляции и гидрозащиты)  должно быть не менее 13-25 см. Как выйти из положения? Самый оптимальный вариант – отделить зону прохождения трубы через кровлю. Для этого на необходимом расстоянии от трубы справа и слева закрепляют  дополнительные стропильные ноги, а снизу и сверху на таком же расстоянии между этими стропилами устанавливают поперечные балки. В этом случае труба оказывается в отдельном коробе.

Узел прохода через кровлю

Часто случается, что «труба попадает на стропила». В таком случае разрезается стропильная нога, устанавливают дополнительные стропильные ноги, а также поперечные балки. Таким образом образуется короб для безопасного прохода дымовой трубы через кровлю

Пространство между трубой и стропильной конструкцией заполняют при этом минеральной ватой. Только не стекловолокном – оно не переносит высоких температур, а базальтовой ватой, которая и температуры переносит нормально, и при попадании влаги не теряет своих теплоизолирующих свойств.

При этом для обеспечения герметичности кровельного пирога в рамках короба, в котором будет находится труба, материалы надрезают «конвертом», края заворачивают до балок и стропил, фиксируя скобами или гвоздями (можно использовать планки контр обрешетки). Для предотвращения попадания влаги, места прилегания материалов к древесине нужно дополнительно заизолировать при помощи клеевых лент или составов-герметиков.

Кровельный пирог в месте прохода надрезают «конвертом» и закрепляют его к обрешетке и стропилам

Но есть и другой вариант. Если температура трубы в районе ее прохода через кровлю не превышает 50-60°С можно пленки кровельного пирога просто приклеить при помощи все тех же герметиков и клеевых лент. Это возможно, если на трубе после выхода из топки, например, установлен бак для нагрева воды или устроена дополнительная каменка и т.п., а выходит на крышу не  сэндвич.

В любом случае для отвода конденсата в гидроизоляционном слое нужно будет прикрепить дренажный желобок. Его можно купить (обычно его делают из нержавейки), или сделать самостоятельно из пленки достаточной толщины. Желобок закрепляют вокруг трубы и его конец выводят в сторону. Таким образом конденсат стекает в этот желобок и выводится на скат кровли.

Проход через кровлю в зависимости от кровельного материала и вида дымохода

При проходе через кровлю самое главное — отвести воду, стекающую по кровле и самой трубе. Для защиты от атмосферных осадков используют защитные фартуки, верхний край которых заводят или под расположенный выше лист кровельного материала, или под конек.

Фартук заводят или под расположенный выше лист кровельного материала или под конек

Выводя дымоход через кровлю его нужно фиксировать, но так, чтобы он оставался подвижным относительно кровли. В противном случае за счет теплового расширения/сжатия будет нарушена целостность и обязательно появятся течи. Например, круглой трубе можно придать направление металлическими планками или уголками.

При установке проверяете вертикальность при помощи отвеса – это важно для того чтобы не скапливалась сажа и была хорошая тяга.

Фиксировать трубу при проходе через кровлю нужно не жестко

Проход кирпичной трубы через кровлю

В случае если дымоход кирпичный, прямоугольной или квадратной формы, можно использовать материалы, идущие в комплекте с кровельным материалом.

При проходе кирпичной трубы через кровлю можно использовать элементы, предлагаемые производителями кровельного материала

Если кровля сделана из металлочерепицы, то фирмы, ее производящие, предлагают для герметизации стыка с трубой специальные ленты, на одну из сторон которых нанесен клеящий слой. Эти эластичные ленты —  сложный состав, содержащий алюминий и/или свинец. Одним краем такую ленту клейкой стороной приклеивают к основанию дымохода, вторым – к кровельной обрешетке. Верхний край дополнительно фиксируют металлической планкой, которую крепят к кирпичу термоустойчивыми дюбелями.

Чтобы уменьшить вероятность затекания воды по стенке, можно сделать под планку углубление – штробу. Тогда лента и планка окажутся в углублении. Чтобы совсем исключить просачивание воды, на стык наносят термостойкий герметик.

Практически также герметизируют проход трубы через кровлю из мягкой черепицы или толя. Но в этом случае вместо эластичной ленты на дымоход заводят саму черепицу или толь.

При проходе трубы через кровлю крытую мягкой черепицей ее края заводятся на дымоход или фартук

Можно сделать фартук для квадратной или прямоугольной трубы самостоятельно. Кровельщики обычно для этого используют жесть, но вполне подойдет листовой алюминий. Из металла изготавливают четыре отдельные части – две боковые, передняя и задняя.

Фартук для прямоугольной или квадратной трубы легко изготовить самостоятельно

Полосы металла сгибают  так, чтобы одна ее часть заходила на трубу, а вторая крепилась к обрешетке. В кирпичном дымоходе, в верхней части фартука, делают кромку, которая вставляется в специальную штробу и промазывается герметиком. Чтобы вода, стекая по фартуку, не попадала на обрешетку и пирог утепления, под переднюю часть фартука подкладывается лист металла большой ширины, по краям которого выгнуты бортики. Он идет под кровельным материалом и называется «галстуком».

Если используется на кровле металлочерепица, то из гладкого листа того же цвета делают фартук, верхний край которого заправляют под расположенный выше ряд кровельного материала, чтобы вода стекала на фартук, а не затекала под него. Если труба выходит близко от конька, можно его или заправить под сам конек, или перегнуть на другую сторону.

Есть один важный нюанс: если ширина кирпичного дымохода больше 80 см (ее размер в перпендикуляре к стропилам) нужно делать разуклонку – небольшую двускатную кровлю, расположенную выше. Она отводит осадки, уменьшая вероятность протечки. Но такая ширина дымоотводов на бане скорее исключение, чем правило.

Проход круглой трубы через кровлю

Современные круглые дымоходы на банях это обычно сэндвич-труба. Изредка еще на крышах бань можно увидеть асбестовые трубы, еще реже – монотрубу без теплоизоляции.

Простая одностенка, которая выводится через кровлю, несет в себе очень высокую вероятность возникновения пожара. Потому использовать такой вариант крайне нежелательно.

Современные круглые трубы — это обычно сэндвич-трубы

В видео ниже показан вариант герметизации трубы при установке на кровлю из металлочерепицы.

Если в качестве кровельного материала используется металлочерепица, то часто производители предлагают и кровельные проходы. Они изготавливаются из листа того же цвета и соединены со специальным колпаком, через который и проходит труба.

Проход трубы через кровлю из металлочерепицы

Легко и просто сделать герметизацию круглой трубы на крыше, если использовать заводскую проходку. Она представляет собой фланец из алюминия, к которому присоединена эластичная часть из резины или силикона.

Проходки заводского изготовления — самый легкий вариант герметизации места стыка трубы и кровли

Они бывают разных размеров и имеют разные углы уклона. Подобрать можно под любой диаметр, тип кровли и место установки. Фланец проходки покрыт составом, схожим с составом гофрированной части, по краям имеются канавки, в которые заполняются герметиком. Одна из проходок – «Мастер Флэш» имеет 11 размеров, которые охватывают диаметры от 3 до 660 миллиметров.

Проходка «Мастер Флэш» MASTER FLASH

При установке такой проходки часть гофры срезают в соответствии с нужным диаметром. Затем ее надевают на трубу. Резина должна идти с усилием, чтобы обеспечить плотность прилегания. Так как отверстие меньше диаметра трубы примерно на 20%, то тянуть приходится сильно. Чтобы прилагать меньшие усилия, можно и то и другое смазать мыльным раствором.

Как устанавливать заводскую проходку

После того как гофра натянута до нужного места, фланцу придают требуемую форму – материал пластичный и можно использовать молоток, но работать нужно осторожно.

Используя молоток фланцу придают требуемую форму

Затем расположенные с изнанки канавки заполняются герметиком, края прижимают к кровельному материалу и закрепляют (саморезы идут в комплекте). Если кровельный материал не из железа, саморезы не подходят. Нужно использовать или длинные саморезы, которые достанут до обрешетки, или дюбеля для плит перекрытия.

Разъемная модель проходки

Есть достаточно много вариантов проходок фабричного изготовления, есть разъемные модели. Они используются, когда на трубе имеются утолщения или приходится монтировать на уже собранный дымоход большой высоты.  В этом варианте в комплект входят хомуты, которыми соединяются части проходника друг с другом. В остальной части монтаж аналогичен.

В видео показано, как герметизировать проход через крышу из обычного шифера при помощи угловой кровельной проходки Мастер Флэш (MASTER FLASH).

Герметики для кровли

Для того чтобы загерметизировать стыки разных частей прохода трубы бани через кровлю нужно использовать не просто герметик для кровли, а обязательно термостойкий герметик. Желательно – нейтральный силиконовый термостойкий герметик.

Если Мастер Флэш устанавливается на кровлю из металла (металочерепица или металопрофиль), то необходимо использовать силиконовый герметик который не содержит уксус (безуксусный герметик). Это необходимо для того, чтобы он не вступал в химическую реакцию с металлом и не разрушал его.

Кровельный силиконовый герметик сохраняет свои свойства в диапазоне от -50°С до +300°С, что достаточно для любых погодных условий и вполне подходит для герметизации дымоотводной трубы.

Герметик для кровли должен быть нейтральным и термостойким

Но нужно помнить, что обрабатываемая поверхность должна быть чистой и сухой. Время полного отвердевания указано на упаковке, обычно это 24 часа.

Меры пожарной безопасности при использовании MASTER FLASH

MASTER FLASH из силикона выдерживает температуру до +300 градусов Цельсия. Этого вполне достаточно чтобы герметизировать сэндвич трубу и, во многих случаях, дымоход из асбесто-цементной трубы.

Проход через металлочерепицу герметизирован при помощи проходки Мастер Флеш. Дополнительно использована битумная лента

Что касается металлической моно-трубы, то в этих случаях возможно использование MASTER FLASH в тех случаях, если протяженность дымохода от печки до места прохода через кровлю составляет не менее 3 метров. Как правило, при таком раскладе температур не будет критической, если же нет, то необходима теплоизоляция участка, который проходит через кровельный пирог.

Правильный проход трубы дымохода через крышу — Статьи «Первый Стройцентр» в Перми

Грамотное обустройство кровельной системы включает в себя не только правильную установку металлочерепицы, но и квалифицированное монтирование дымохода. Дымоходная часть должна быть хорошо закреплена и соединена. Соблюдение соответствующих ГОСТов и требований, а также рекомендаций производителя позволит в последующем исключить протечки в местах вывода трубы дымохода и обугливания стропильной конструкции.

Рекомендуется заранее все точно спроектировать, чтобы отверстие было максимально аккуратным и в последующем не возникло сложностей при герметизации проходной системы. Следует учесть, что, если труба будет из керамики или кирпича, нужно будет соорудить короб для защиты строения от возможного возгорания. Если же будут использоваться сэндвич-трубы, монтирование теплоизоляционного короба не потребуется. Сэндвич-трубы изготавливают из нержавеющей и оцинкованной стали, они не боятся высоких температур и агрессивной среды.

Дымоход узла кровли: базовые правила

В дачном домике, коттедже или таунхаусе, где используется печь, обязательно возводят дымоходную конструкцию. Она необходима для своевременного вывода продуктов сгорания. Во время строительства или при реконструкции необходимо продумать обустройство узла прохода кровли для дымохода. Соответствующие монтажные операции могут производиться:

Каждый из вариантов имеет свои положительные и отрицательные стороны. Дымоходная система, смонтированная в коньке, имеет наилучшую тягу, что обеспечивает лучшее горение и поддержание оптимального микроклимата в помещении. Однако установка непосредственно в коньке несет в себе определенные сложности. Ведь необходимо сделать распил горизонтальной балки, что значительно затрудняет монтажные работы. Поэтому чаще всего выполняют проход дымохода через мягкую или жесткую кровлю на некотором расстоянии от конька. При выполнении кровельных операций необходимо чтобы были соблюдены следующие положения.

  1. Расстояние от дымоотвода до несущих балок. Между сэндвич-трубой и стропилами дистанция должна быть не менее 1,3 метра. В противном случае имеется риск возгорания. Если используется керамическая труба, промежуток должен быть не менее 2,5 метров.

  2. В тех случаях, когда установка производится на расстоянии более 3 метров от коньковой части высота дымохода на кровле должна быть не более 10 градусов от верхнего элемента крыши.

  3. При монтировании конструкции в промежутке от 1,5 до 3 метров от конька труба устанавливается на одном уровне с ней.

  4. Монтирование проходного элемента на расстоянии не более 1,5 метра от коньковой части. В этом случае трубная конструкция должна быть выше конька на 0,5 м.

При проведении кровельных мероприятий не возводят проход кирпичного дымохода через кровлю у ендовы, места стыка двух скатов. Так как это может привести к нарушению гидроизоляции, протечкам, порче стропильных элементов и другим проблемам. Дымоходные элементы нуждаются в регулярном обслуживании, чистке, так как внутри них скапливаются продукты горения, сажа, смолы. Это может отрицательно влиять на тягу и ухудшает эксплуатационные параметры важного элемента кровельной системы. Необходимо регулярно осматривать близлежащий короб, балки, стропильную систему, состояние труб и непосредственное место стыка узла прохода дымохода через кровлю.

Виды и особенности дымоходных труб по материалу

Кирпич. Повышенный КПД, длительный срок эксплуатации более 100 лет и гармоничное сочетание с различными кровельными покрытиями. Из недостатков длительный срок монтажа, медленный прогрев стенок, что нередко приводит к образованию конденсата.

Металл. Практически отсутствует накопление саженных отложений, простой и быстрый монтаж, быстрый прогрев. Из недостатков то, что при наружном использовании требуется обязательное утепление. Сталь имеет ограничения по температурным показателям.

Керамика. Современный вариант обустройства. Керамическая конструкция способна выдерживать нагрев свыше 300 градусов, отличается высокой устойчивостью к механическим и температурным перепадам, быстрым нагревом и медленным остыванием. Из недостатков высокая стоимость материала.

При выборе подходящей трубы многое будет зависеть от вида котла. Для газовых чаще всего используются стальные конструкции, для твердотопливного оборудования керамические.

Типы труб по форме и конструктивным особенностям

Прямоугольные. Классическая модификаций, изготавливаемая из печного кирпича. Все расчетные операции производятся по внутренней поверхности. Прежде чем приступить к монтажным работам выполняют расчет площади. Достаточно часто такой вариант используют при обустройстве особняков, таунхаусов. Устройство прохода дымохода через кровлю из металлочерепицы снаружи заполняют теплоизоляцией, сверху одевают стальной фартук или резиновую муфту. Места стыков обрабатывают герметиком.

Круглые. Самый распространенный вариант обустройства крыш. Для установки используют специальные гибкие переходники, их называют также фартуком. Ключевой особенностью материала является то, что он может принимать различную форму. Использование фартука позволяет возводить проход дымохода через кровлю на крышах с любым покрытием.

Важно подобрать подходящий тип переходника, многоступенчатые пирамиды. Специальный переходник крепят при помощи саморезов или же болтов. Они монтируются в специальном отверстии на фланце. Все места стыков обрабатывают высокотемпературным герметиком.

Сэндвич-трубы. Многослойная конструкция, внутри которой устанавливается жаростойкий теплоизолятор. Монтаж производится с использованием эластичного или металлического переходника. Последний изготавливается из нержавеющей стали. При проведении соответствующего комплекса кровельных операций учитывают высоту трубной конструкции и угол ската.

Сэндвич-трубы являются самым популярным вариантом. Они характеризуются устойчивой тягой, не раскаляются при высоких температурах, отличаются простотой монтажа. Дымоходы обеспечивают быстрый нагрев и медленное остывание, что дает возможность максимально эффективно задействовать энергоресурсы.

При выполнении монтажных работ необходимо учитывать не только размеры трубы, но и кровельный материал. От типа кровли зависит выбор трубы и комплектующих. Соблюдение соответствующих СНиПов и строительных норм обеспечит длительный срок службы проходного элемента для мягкой и жесткой кровли. Вам не придется в последующем что-либо переделывать, готовая система прослужит долгие годы бесперебойно.

Особенности прохода дымохода через кровлю из металлочерепицы

Металлочерепица – это стальной лист, покрытый специальным защитным полимерным составом. При использовании данного материала обязательно изготавливают соединительный узел из двух фартуков, внешнего и внутреннего. Элементы фартука монтируют в специальную штробу, канавку и крепят при помощи саморезов. Дополнительно устанавливается пристенный профиль и галстук. После установки всех элементов поверх укладывают металлочерепицу, а затем внешний фартук, места стыков обрабатывают специальным герметиком.

Нюансы вывода дымохода на крышу через профнастил

Профнастил – это металл, произведенный путем холодной прокатки. Специальное лакокрасочное покрытие обеспечивает надежную защиту изделия от внешних агрессивных факторов. Профлист может иметь ребра квадратной, овальной и любой другой формы.

Кровельное отверстие делают при помощи болгарки. Если используется прямоугольная труба, применяют специальные планки для надежной фиксации и герметичности конструкции. Если же дымоотвод с круглым сечением, применяют фольгированную ленту или битумную изоляцию. Дополнительно под резиновую основу кладут специальный хомут.

Возведение проходного узла для дымохода через мягкую кровлю

Современный горючий материал, который при использовании требует соблюдения определенных строительных стандартов, чтобы исключить возгорание. Вокруг трубной конструкции по периметру все вырезают на расстоянии 15 см. Делают опалубку и заливают бетоном. Возводят кровельное покрытие на стенке бетонного основания. Делают специальный отлив для водоотведения. Места стыков заливают герметиком, чтобы исключить протекание.

Устройство дымохода через кровлю ондулин

Монтаж дымохода через мягкую кровлю ондулин делается следующим образом. Вначале формируется отверстие, для изоляции укладывают фартук, для гидроизоляции используют специальную ленту с алюминиевой вставкой, чтобы предотвратить протекание. Наилучшим вариантом считается сэндвич-дымоходы через кровлю. Их достаточно легко и просто устанавливать и нет необходимости возводить бетонное основание для защиты кровельного материала от возгорания.

Следует отметить, что можно использовать как эластичные, так и жесткие проходки, чтобы вывести трубу дымохода через крышу. Первые отличаются устойчивостью к неблагоприятным воздействиям, гибкостью, плотностью прилегания, эластичностью. Жесткие характеризуются механической прочностью, простотой монтажа.

«Первый стройцентр Сатурн-Р» предлагает богатый выбор дымоходов и сопутствующих элементов для установки. Все кровельные элементы прошли проверку качества, соответствуют европейским нормам и положениям. Специалисты всегда рады проконсультировать по вопросу выбора доборных элементов для качественного обустройства крыши. Продукция реализуется по ценам производителей на максимально выгодных условиях для клиентов.

Как вывести трубу через крышу: важные рекомендации

  1. Герметизация. Важным и самым ответственным этапом кровельных операций является герметизация стыков. Она необходима не только чтобы исключить попадание влаги и воды, но и для препятствия проникновения внутрь помещения дыма и продуктов сгорания.

  2. Пожаробезопасность. Стропильная система может не выдержать высоких температур. Необходимо соблюсти определенное расстояние от узла прохода до стропильной конструкции.

  3. Изоляция. В данном случае используется короб, накладные конструкции. Пространство между кровлей и трубой заполняют жаростойкими теплоизоляторами. Это обеспечивает с одной стороны защиту кровли, а с другой препятствует быстрому выводу тепла.

  4. Размещение дымовой трубы. Важно позаботиться о том, чтобы была соблюдена высота дымохода над кровлей, как это было указано выше. В противном случае это может отрицательно сказаться на эксплуатации трубы дымохода.

  5. Обустройство короба. Конструкцию обязательно заделывают огнестойким материалом для наилучшей теплоизоляции. Короб выполняется таким образом, чтобы его ширина была больше диаметра труб примерно на 50 см.

Мы рассмотрели, как сделать проход кровли дымохода и что необходимо учесть при этом. Правильное проведение соответствующего комплекса работ обеспечит хорошую тягу, быстрый нагрев, медленное остывание, требуемую пожаробезопасность, устойчивость к механическим и температурным нагрузкам.

Для обустройства можно использовать различные типы труб, самым популярным является сэндвич-дымоход, внутри которого уже имеется теплоизолятор. Наилучшей изоляцией является битумная со специальной битумной лентой. Она исключает протекание и негативное воздействие влаги на стропильную систему.

Соблюдение соответствующих строительных норм и тонкостей обеспечит длительную работу узла прохода дымохода. Место стыков трубы и кровли будет надежно защищено от влаги и воды. Правильный подбор материалов и комплектующих обеспечит наилучшее удаление продуктов горения и поддержание требуемого микроклимата в помещениях различного назначения.

Узел прохода вентиляции через крышу: варианты и правила строительства

Вывести дымоход на крышу — задача эта на первый взгляд не кажется особо сложной. Но на практике все гораздо сложнее: узел прохода вентиляции через крышу должен быть выполнен очень аккуратно и с соблюдением всех технических требований. Ведь должна сохраняться целостность кровельного пирога и обеспечиваться герметичность.

Мы расскажем, как монтировать кровлю в соответствии со строительными нормами. В представленной нами статье анализируются два варианта: для жесткого и мягкого типа покрытия. Основываясь на наших советах, вы прекрасно сможете выполнить работу самостоятельно.

Содержание статьи:

  • Требования к проходу
  • Жесткая кровля
  • Устройство перехода на мягкую кровлю
  • Особенности монтажа типового проекта
  • Выводы и полезное видео по теме
  • 2 Требования к проходу

    Разумеется, в месте прохождения через крышу вентиляционной или любой другой трубы необходимо обеспечить достаточную герметичность, чтобы в здание не попала влага. В то же время этот узел не должен препятствовать стоку осадков с поверхности крыши. Еще один важный момент – наличие надежной теплоизоляции.

    Верх трубы должен быть защищен от влаги дефлектором. Существуют определенные требования к длине вентиляционной трубы, призванные обеспечить достаточную тягу внутри конструкции, хотя они и не такие строгие, как нормы для дымоходов.

    Часто воздухообмен через вентиляцию осуществляется принудительно, с помощью вытяжного вентилятора, который также устанавливается возле примыкания. Этот механизм также должен быть надежно защищен от воздействия атмосферных осадков и других природных факторов. Кроме того, необходимо обеспечить заземление прибора.

    Неправильный монтаж данного узла часто приводит к плохому удалению осадков с поверхности, что может привести к преждевременному повреждению кровельного материала. Много неприятностей может доставить вентиляционный канал многоквартирного дома, если он выходит на крышу поперек ската.

    Кроме сборки прохода вентиляционного канала через крышу могут понадобиться дополнительные элементы, защищающие конструкцию от атмосферных осадков, улучшающие отвод влаги и т.п.

    Гораздо лучше, если площадка расположена вдоль ската , поэтому будет меньше препятствий для стока воды. Оптимальным является расположение крупного переходного узла вдоль хребта. Этот вариант избавляет от необходимости установки дополнительных элементов, снижающих сопротивление вентиляционной трубы схождению осадков.

    Серьезной ошибкой при монтаже считается ситуация, при которой передний фартук находится под кровельным листом. Фартук – это конструкция, обеспечивающая плотное прилегание кровли к стенкам трубы. Если нижнюю часть фартука вынести под крышу, вода будет стекать в щель, попадая в кровельный пирог и далее в чердачное пространство.

    Принципы монтажа переходного узла системы вентиляции можно использовать и для монтажа других подобных устройств, например, дымоходов

    Отсутствие теплоизоляционного слоя способствует появлению перепада температур, что способствует образованию конденсата на поверхности вентиляционных труб. Со временем такая ситуация может привести к повреждению материала конструкции, образованию плесени, окислов, ржавчины и т. д.

    Наружная часть вентиляционной трубы, выступающая над кровлей, должна быть защищена от влаги и осадки

    В старых вентиляционных каналах обычно предусматривают так называемую выдру — утолщение, позволяющее нагретому воздуху перед выходом на крышу немного остыть. В результате разница температур воздуха и кровельных коммуникаций будет меньше, что снизит вероятность образования конденсата.

    В современных домах используются фартуки, с помощью которых полностью герметизируется щель между трубой и кровлей. Прорези для установки фартуков формируют болгаркой. Утепление металлических и пластиковых труб можно выполнить с помощью минеральной ваты или другого подходящего материала.

    Для круглого вентканала лучше выбрать промышленную модель переходного узла, так как самостоятельно изготовить такое устройство будет непросто

    Иногда для этих целей используют деревянный или металлический короб. Проектируя, следует сразу продумать обустройство прохода через крышу. Специалисты отмечают, что вывести наружу трубу прямоугольного или квадратного сечения гораздо проще, чем круглую конструкцию.

    Для обеспечения достаточно плотного прилегания вентиляционной трубы к кровельному материалу обычно используется квадратная втулка, надеваемая поверх трубы. Его заполняют огнеупорным материалом, в основном песком или мелким керамзитом, из-за чего такая конструкция называется «песочницей».

    Необходимо вывести вентиляцию над кровлей на высоту равную высоте . Так что нужно обеспечить стабильную тягу. Эта величина зависит от удаленности дымохода от ребра конька.

    Узел прохода вентиляции и дымохода через кровлю выполняется после монтажа вентиляционной системы, но до монтажа кровельного пирога и кладки

    Узел прохода должен быть надежно закреплен ко всем элементам кровли. Обратите внимание на расстояние между краем трубы и закрепленным над ней. . Он должен быть таким большим, чтобы воздушные массы, проходящие через вентиляционный канал, могли свободно перемещаться.

    Жесткая кровля

    Для обустройства узла прохода вентиляционного канала через кровлю, покрытую жесткими кровельными материалами (черепица, шифер, профнастил и др.), применяют квадратную конструкцию типа песочницы, зазоры вокруг которых заполнены негорючим теплоизоляционным материалом.

    Должна быть слегка отбортована для предохранения теплоизоляции от контакта с влагой непосредственно на трубе. Вокруг металлической прямоугольной втулки необходимо установить четыре части фартука, которые в итоге перекрывают линию контакта трубы с крыша со всех сторон.

    Сначала устанавливается нижняя часть, затем монтируются боковые части, после чего сверху можно поставить элемент фартука. Горизонтальную часть части фартука, расположенную над остальными, следует поместить под кровельный материал. Остальные, т.е. боковые и нижние элементы монтируются поверх крыши.

    Перед началом монтажа промузла для перехода вентиляции через кровлю рекомендуется изучить устройство этого элемента и учесть рекомендации производителя

    Стяжка — длинный кровельный желоб, который должен быть предусмотрен для конструкции крыши. Довольно часто при монтаже вентиляционного проходного узла можно обойтись без такого элемента. Для уточнения этого момента рекомендуется обратиться к опытному кровельщику.

    Фартук можно приобрести в готовом виде, но такую ​​конструкцию несложно сделать самому. Для этого используют оцинкованный кровельный лист толщиной 0,5 мм. Более толстый рубероид использовать нежелательно, так как его будет сложнее сгибать для придания необходимой формы.

    Разность температур воздуха внутри и снаружи вентиляции может привести к образованию конденсата внутри конструкции, поэтому часть вентиляционного канала рекомендуется утеплить

    Но тонкую жесть для этих целей брать не следует, так как она не имеет достаточного надежность. Размер фартука должен соответствовать размеру волны материала, который используется для кровли.

    Для монтажа узла перехода под металлочерепицу вертикальная часть фартука выполняется длиной в две кровельные волны, а горизонтальная — в три раза больше длины волны.

    Данные размеры предназначены для создания достаточно большого фартукового подхода к горизонтальной плоскости трубы и наклонной плоскости покрытия для предотвращения даже случайных брызг под кровельный материал. Фартуки также монтируются с нахлестом элемента, установленного сверху, на часть, расположенную снизу.

    Оптимальным считается перекрытие, равное ширине одного из них, но такое положение не всегда достижимо. Так, нахлест верхних и боковых элементов фартука будет скрыт под кровельным материалом, установить детали в правильное положение затруднительно.

    А вот с наложением нижней и боковых частей фартука такой проблемы нет, рекомендуется точно выдерживать необходимые размеры. При необходимости размеры частей фартука после установки можно подкорректировать с помощью ножниц по металлу.

    Отбортовка должна производиться только для верхних и боковых элементов. Для днища такая подгонка не нужна, так как влага с него спускается на скат крыши и, возможно, на стяжку.

    При правильном монтаже узла перехода вентиляционного канала подкровельное пространство будет надежно защищено от атмосферных осадков и влаги

    Этот элемент можно установить поверх кровли для оптимизации отвода влаги. В такой ситуации следует сделать небольшой изгиб в сторону завязки на нижней части фартука.

    Кроме того, требуется нижняя отбортовка. Если установка стяжки не предусмотрена конструкцией, то нижняя отбортовка на фартуке не нужна, а выпуск для влаги следует сделать больше.

    Устройство перехода на мягкой кровле

    Кровельные конструкции для мягких кровель имеют некоторые особенности, которые отражаются в порядке монтажа вентиляционного прохода. Скаты на такой крыше обычно выполняют с уклоном от 12º и выше.

    Штучный кровельный материал не подходит для устройства малоуклонных конструкций, т.к. отличается большим количеством стыков и швов. Обустройство проходного узла в скатной кровле необходимо продумать еще на этапе выбора оптимального варианта.

    При монтаже проходного узла часть, развернутую к коньку крыши, заводят под лист рубероида, чтобы влага не попала в зазоры и не повредила утеплитель

    Перед началом работ по устройству вентпрохода , следует выяснить, в какую сторону наклонена крыша. Если проходной узел устанавливается на жесткую кровлю до начала кровельных работ, то в этой ситуации необходимо предварительно раскатать основную площадь кровельного ковра.

    После этого сделать тепловой узел и установить теплоизоляционные материалы. Дальнейшие действия зависят от формы кровельного узла. Для элемента с круглым сечением потребуется установка всего двух деталей, а вот узел квадратной конфигурации монтируется с использованием четырех составляющих.

    Вместо жестких фартуков, которые были описаны выше, здесь понадобятся отрезки наплавляемого рубероида. Их закрепляют на крыше и на проходном узле. Процесс крепления начинается снизу, затем от середины к краям, после чего фиксируется верхняя часть вагонки.

    К высоте установки вентиляционных труб над уровнем крыши предъявляются те же требования, что и к установке дымоходных каналов. Проще говоря, высота стояков принимается равной высоте дымоходов. Часто их устраивают рядом, в той же шахте

    Отдельные элементы устанавливаются таким образом: сначала нижняя, затем боковая, завершают монтаж закреплением верхней крепи. Конечно, все эти детали должны иметь некоторый перехлест, но требования к его размерам не такие жесткие, как при устройстве прохода под жестким кровельным материалом.

    От скатной крыши быстро и регулярно отводятся потоки атмосферных вод, поэтому значительное перекрытие в данной ситуации не нужно. Но низкий уровень зимних осадков на крыше может создать еще одну проблему. В местах стыков кровельный материал может расслаиваться при длительном контакте с влагой.

    Мягкие кровельные материалы обычно укладывают на скаты с небольшим уклоном. В любом случае следует учитывать направление уклона.

    Чтобы не допустить подобной ситуации, следует уделить особое внимание качеству монтажа гибкой кровли, точно соблюдать все требования технологии монтажа. Говоря простым языком, кровельный лист должен быть правильно прогрет и надежно прижат. В этом случае можно использовать технику шлепания или использовать специальный валик для прикатывания гонта.

    Захлопывают простыню с помощью рукавицы, в которую вшит кожаный язычок. Валик больше подходит для работы по тонким кровельным материалам. Если используется многослойный материал, монтаж большого узла обычно осуществляется с использованием двухслойных накладок.

    Для небольшого элемента можно использовать только один слой. Круглый проход небольшого диаметра оформляется двумя большими пластинами с горизонтально отогнутой «юбкой».

    Сначала установите нижний элемент, затем верхний. При монтаже лист предварительно подогретого материала нужно немного подтянуть, чтобы обеспечить надежное покрытие вентиляционных коммуникаций и необходимый нахлест.

    Особенности монтажа типового проекта

    Узлы проходки вентиляционных коммуникаций промышленного производства выполняются в соответствии с требованиями ГОСТ-15150. Считается, что температура воздуха внутри коммуникационной трубы не должна превышать 80 градусов, а влажность потока должна быть в пределах 60%.

    Место прохождения вентиляционной трубы через крышу обычно имеет квадратную конфигурацию, это необходимо учитывать при выборе формы воздуховода и типа примыкания

    Для расчета сборки прохода следует учитывать такие показатели, как угол наклона ската и расстояние от элемента до конька крыши.

    Типовой переходной узел может быть выполнен в следующих вариантах:

    • с конденсатным кольцом или без него;
    • с изолированным или обычным клапаном или без клапана;
    • с ручным или механическим управлением для клапана;
    • с защитой от искр или без нее и т. д.

    Перечисленные параметры могут различаться в зависимости от ситуации. Например, нет необходимости устанавливать механический клапан, если система стабильна и не нуждается в постоянной регулировке. Также возможно изготовление площадки для бурения на заказ.

    Типовые узлы проходки через кровлю, изготавливаемые на промышленных предприятиях, весьма разнообразны, их выбирают в зависимости от размеров трубы и особенностей кровли

    Конструкции этого типа изготавливаются из полимеров, нержавеющей стали с толщиной 0,5-0,8 мм и черной стали 1,5-2 мм. Сечение готового переходного узла может быть круглым, овальным, квадратным или прямоугольным. Конкретная модель выбирается в зависимости от типа кровельного материала и параметров вентиляционной трубы.

    Хотя узлы проходки зарубежного производства, как правило, качественные, они не всегда адаптированы к местным климатическим условиям, поэтому не помешает внимательно изучить предложения отечественных производителей.

    Обычно маркируются следующим образом:

    • буквы УП с индексом от 1 до 10 обозначают исполнение без конденсаторного кольца и клапана;
    • индексы от 2 до 10 обозначают устройства с ручным клапаном, без кольца;
    • Обозначение УПЗ присваивается устройствам со специальной площадкой для привода клапана, что предусмотрено конструкцией.

    В комплекте готовых моделей переходных узлов имеются закладные болты и гайки, которые крепятся к деревянным конструкциям, железобетонные стаканы, предназначенные для установки. Для теплоизоляции с успехом используется минеральная вата, которую рекомендуется защищать слоем стекловолокна.

    При необходимости установки вентиляционной установки с защитным клапаном обратите внимание на предназначенную для него трубу. К нижнему фланцу этого элемента должен быть присоединен вентиль. Верхний фланец предназначен для фиксации положения воздуховода. В качестве крепежа для брекетов используются хомуты и скобы.

    Для дополнительной защиты вентиляционного стояка от влаги необходимо использовать юбку. Коллектор конденсата приварен к трубе.

    Предназначен для удаления влаги из воздушных масс, движущихся по вентиляционному каналу. Для управления клапаном используется механический узел, который следует установить на предназначенную для него полку.

    Этот элемент нельзя устанавливать рядом с кольцом для сбора конденсата, чтобы сохранить целостность всех элементов раковины. Типовые модели узлов обычно монтируются до начала кровельных работ: сначала монтируются воздуховоды вентиляционной системы, затем проход, а уже после этого монтируется кровля.

    Рекомендуется по окончании работ загерметизировать все стыки, в том числе примыкание элементов площадки к кровле.

    Для этого:

    • очистить поверхность трубы и крыши от загрязнений;
    • дно воздуховода и прилегающую часть крыши обклеить фольгированной бумагой;
    • заполните отверстия герметиком.

    Эти меры помогут защитить проходку от влаги и создадут дополнительную теплоизоляцию конструкции.

    Рекомендуемая нами ознакомит Вас непосредственно с правилами монтажа вентиляционной системы, в которых подробно описаны нюансы проектирования и организации.

    Выводы и полезное видео по теме

    Видео, демонстрирующее монтаж прохода вентиляционной трубы через кровельную систему, позволяет получить представление об особенностях данного вида работ:

    Установка этого важного элемента не слишком сложно выполнить. Но нужно строго соблюдать требования технологии монтажа, чтобы исключить задержку влаги на поверхности кровли и проникновение ее под покрытие.

    Расскажите о том, как вы устроили проход вентиляционной трубы через чердак и кровельный пирог своими руками. Не исключено, что вы знаете технологические тонкости, которые будут полезны посетителям сайта. Пожалуйста, пишите комментарии в блоке ниже, размещайте фото и задавайте вопросы по теме.

    Узел прохода через кровлю и узел примыкания кровли к стене

    Для эффективного функционирования кровли большое значение имеет качество всех ее элементов. Некоторые из них, на первый взгляд, могут показаться неважными. Следует помнить, что в кровле не может быть второстепенных конструкций. Важную роль играют узлы, относящиеся к примыканию откосов к стенам, а также к выходам на поверхность технологических коммуникаций. Рассмотрим подробнее, что такое узлы кровли, обеспечивающие проход через нее коммуникаций, а также узлы примыкания кровли к стене.

    Многие промышленные, жилые и гражданские здания оборудованы системами вентиляции. При их установке возникает необходимость в устройстве прохода через крышу. Этот элемент представляет собой металлическую конструкцию, состоящую из отверстия в потолке и вставленной в это отверстие металлической трубы. Основное их назначение – транспортировка химически неактивного воздушного потока при температуре не выше 80 градусов и относительной влажности не более 60%. Узлы прохода подчиняются ГОСТ-15150. Эта конструкция также используется для дымоходов.

    Узел прохода через крышу необходим в домах, оборудованных системами вентиляции.

    Разновидности элементов

    Если на выбор системы вентиляции, для которой устанавливается кровельный узел, влияет ряд условий (влажность, температура воздуха и др.), то при расчете узла прохода требуются только два параметра : угол наклона крыши и расстояние от ее конька.

    Имеется несколько вариантов данной конструкции с типичными размерами:

    • исполнение без клапана и конденсатного кольца;
    • исполнение с ручным управлением с клапаном и с кольцом для сбора конденсата или без него;
    • исполнение с приводом, изолированным клапаном, может быть с конденсатным кольцом или без него;
    • с кольцом для сбора конденсата или без него;
    • с ручным управлением, с искробезопасным клапаном, с кольцом или без него;
    • с ручным управлением и изолированным клапаном, искробезопасный, с кольцом или без него.

    Применяются различные варианты проходных узлов с типовыми размерами

    Кроме перечисленных типовых исполнений, в некоторых случаях изготавливаются нестандартные исполнения.

    Ручной привод применяется при стабильном режиме работы, не требующем повторных переключений.

    Для изготовления УП используется:

    • сталь черная, толщиной 1,5-2 мм;
    • нержавеющая сталь толщиной 0,8 мм;
    • нержавеющая сталь толщиной 0,5 мм.

    Форма и размеры узлов прохода воздуховодов зависят от типа вентиляции и самой кровли. По форме они:

    • раунд;
    • прямоугольный;
    • овальный;
    • кв.

    Преимущество отечественной продукции в том, что она лучше адаптирована к нашему климату.

    Обозначения узлов:

    • Буквенные обозначения UE и цифры от 1 до 10 указывают на конструкции, не имеющие клапана и кольца.
    • Цифры от 2 до 10 означают наличие клапана, работающего на ручном управлении без конденсатного кольца.
    • УП3 обозначают конструкции с клапаном и площадкой для привода.

    Как осуществляется монтаж проходного узла

    Для каждого типа кровли используется свой вариант проходного узла с той или иной схемой монтажа. Конструкция закреплена на железобетонных чашках с помощью анкерных закладных болтов и гаек, предусмотренных в самих чашках. В качестве теплоизоляции используется минеральная вата, которая снаружи защищена дополнительным слоем стекловолокна. Вентиляционные установки прохода оборудуются защитной арматурой автоматического или ручного управления.

    Особенностью прохода является наличие патрубка. Патрубок имеет нижний концевой фланец, используемый для присоединения клапанов или воздуховодов, а также верхний фланец, с помощью которого крепится вал круглого сечения. Распорки крепятся скобами и хомутами.

    Выглядит как конструкция, обеспечивающая проход вентиляционной трубы через кровлю

    При монтаже системы также используется юбка, выполняющая роль дополнительной гидроизоляции. В случае потери влаги из воздушной или газовой смеси потребуется применение конденсатосборника, приваренного к патрубку. Механическое управление клапаном осуществляется с помощью привода, регулируемого командами «открыть» и «закрыть».

    Важно знать! Для безопасности привода запрещается устанавливать его вблизи кольцевой муфты или конденсатоотводчика.

    Форма и размеры узлов прохода воздуховодов зависят от типа вентиляции и самой кровли.

    Некоторые особенности монтажа

    Проходные кровельные блоки предпочтительно монтировать до монтажа кровли. Сначала их необходимо установить на саму вентиляционную систему, а потом уже монтировать кровлю, независимо от используемых материалов. После установки рекомендуется герметизация. Этим же герметиком пройдитесь по всем стыкам на кровельном покрытии. Такие действия обеспечат сохранность тепло- и гидроизоляции.

    Для дополнительной герметизации можно сделать следующее:

    • Очистить поверхность трубы и прилегающую к ней часть покрытия.
    • Приклейте фольгированную бумагу так, чтобы она закрывала нижнюю часть трубы и прилегающую часть кровельного покрытия.
    • Наконец, заполните все отверстия герметиком.

    Повысит герметичность кровли и увеличит срок ее службы.

    Важно знать! Элементы проходных узлов бывают как отечественного, так и зарубежного производства. Преимущество использования продукции отечественного производителя в том, что она лучше адаптирована к нашим климатическим условиям.

    Герметичная кровля – залог долговечности всей конструкции крыши

    Примыкание крыши к стене

    Еще одним важным элементом кровли является ее примыкание к стене. Он устанавливается в местах соприкосновения кровельного покрытия со стеной и защищает стык от проникновения воды. Технология выполнения зависит от материала кровельного покрытия. Примыкание крыши к стене монтируется по той же схеме. Разница лишь в способах дополнительной герметизации.

    Узел представляет собой соединительную планку, закрепленную на стене. Другая часть покрывает кровельное покрытие. Для двух основных видов примыканий — главного и верхнего целесообразно использовать стыковые планки ПС-1 и ПС-2. Планки, выпускаемые современными производителями, имеют форму, позволяющую монтировать их прямо на стену, не устраивая дополнительную штробу. Герметичность обеспечивается специальными силиконовыми составами.

    Обеспечивает защиту от проникновения влаги в стык между кровлей и стеной.

    Монтаж примыкания в штробу или нишу

    Для большей надежности и герметичности при монтаже этих узлов рекомендуется оборудовать в стенах специальные ниши и штробы, в которые монтируются фартуки из кровельной оцинкованной стали. Возможно применение фартуков из черной кровельной жести. Жесть перед употреблением дважды покрывают горячей олифой с обеих сторон и окрашивают не менее двух раз.

    При установке фартука без ниши или штробы не обеспечивается его плотное прилегание, в результате чего вода попадает под металл. Это происходит не только из-за неровностей стен, но и из-за нагревания солнцем с последующим расширением материала и его выгибанием между креплениями.

    При установке фартука в штробу эта проблема устраняется за счет того, что стеновой материал перекрывает образовавшиеся протечки, защищая от проникновения дождевой воды, но не обеспечивает защиту от снега. В связи с этим при установке фартука в нишу высоту верхней части рекомендуется делать не менее 100 мм, а штробу заполнять раствором цемента и песка. При покрытии штробы раствором обеспечивается защита от задувания в нее снега, который со временем превращается в талую воду, стекающую под металл.

    После установки фартука штробу герметизируют раствором песка и цемента

    В качестве крепежа используют гвозди, прибиваемые к деревянным антисептическим пробкам. Дюбели закладываются в стену заранее при возведении кирпичной кладки с шагом установки до 1 м. Перед монтажом к заглушкам можно прикрепить деревянные бруски. В этом случае шаг установки заглушки может быть больше. Крепление к брускам обеспечит более плотное прилегание фартука. Крепление второй планкой обеспечит полную гидроизоляцию.

    Особенности устройства примыкания к кровлям с различными покрытиями

    Полная герметичность обеспечивается обработкой герметиком

    • плитка. Последующая заливка битумом сделает швы абсолютно герметичными.
    • Гофрированные алюминиевые ленты также можно использовать для черепицы. Благодаря широкой цветовой гамме можно подобрать любой цвет в тон покрытию.

    Современные строительные материалы, используемые для кровли, просты и удобны в использовании. Инструкции от производителя упрощают процесс и позволяют пользоваться ими даже непрофессионалам. При этом не следует забывать, что от состояния кровли зависит сохранность всей конструкции, поэтому кровельные работы, в том числе и монтаж ее узлов, лучше доверить профессиональным исполнителям.

    Узел прохода вентиляции через кровлю: виды и характеристики, монтаж

    Содержание статьи:

    • Требования к узлу прохода
    • Разновидности UP
    • Маркировка и крепеж
    • Особенности самостоятельной сборки
    • Работа

    Узел прохода вентиляции через кровлю — важнейший конструктивный элемент, изготавливаемый с соблюдением требований строительных норм. Грамотный подход к его обустройству гарантирует целостность кровельного покрытия (его герметичность). Чтобы разобраться в особенностях монтажа этого элемента, потребуется ознакомиться с типами выводных узлов и их маркировкой.

    Требования к узлу прохода

    В месте вентиляционного прохода через кровлю должна соблюдаться герметичность

    Согласно требованиям нормативов проход через кровлю для вентиляции выполняется таким образом, чтобы не снижать уровень герметичности существующего покрытия и предотвращения попадания влаги внутрь здания. Он также не должен препятствовать естественному стоку наносов и должен иметь надежную теплоизоляционную защиту. В верхней части труба дымохода закрывается специальным козырьком (дефлектором), предохраняющим ее от попадания влаги внутрь.

    При системе принудительного воздухообмена рядом с агрегатом устанавливается вытяжной вентилятор, который необходимо изолировать от осадков и влаги. Кроме того, потребуется надежное заземление электроблока. При монтаже типового проходного узла (УП) используются дополнительные элементы, защищающие конструкцию от атмосферных осадков и способствующие отводу влаги. Наиболее рациональным является расположение «по склону», при котором нет помех стоку воды, или по коньку. Последний способ позволяет обойтись без дополнительных элементов, снижающих сопротивление. Типичная ошибка при монтаже вентиляционной установки – введение уплотняющего элемента (передняя часть фартука) под листы покрытия. В образовавшуюся щель стекает вода, которая затем проникает в кровельный пирог и просачивается на чердак.

    Разновидности УП

    Проходы различной конструкции можно купить в строительном магазине и установить

    В свободной продаже имеются узлы прохода через крышу для воздуховодов, выполненные квадратного или круглого сечения. Имеют специальную монтажную шайбу; они снабжены ребрами жесткости для усиления конструкции. Такие модули предназначены для установки в опорные стаканы из железобетона, закрепленные на плите перекрытия при строительстве дома. Последний имеет горизонтальную площадку, конструкция которой позволяет монтировать УП на склонах практически любой крутизны.

    По конструктивным особенностям различают несколько типов проходных узлов:

    • с конденсатным кольцом и без него;
    • без клапана;
    • с ручным клапаном;
    • с клапаном с электроприводом.

    Клапаны нужны для перекрытия доступа холодного воздуха при выключенной системе.

    Доступны вентиляционные установки с дополнительной изоляцией. По форме канала УП бывают круглыми, а также квадратными или плоскими (прямоугольными).

    Маркировка и крепеж

    Разновидности УП для вентиляции

    Различные проходные элементы маркируются по системе ниже:

    • Обозначение УП1 с цифровым индексом от 01 до 10 относится к изделиям без клапана и кольца конденсатора ( они отличаются диаметром).
    • Буквенные индексы УП2 с цифрами от 01 до 10 обозначают приборы с ручным управлением вентилем и без кольца.
    • Обозначение УП2 с цифрами от 11 до 21 присваивается вентильным механизмам с конденсаторным кольцом.
    • Наименование УП3 присвоено элементам, оборудованным специальной площадкой под клапан.

    Обозначение типа «УПЗ-21», например, расшифровывается следующим образом: клапан в сборе, предназначенный для ручного управления и имеющий кольцо для слива конденсата..

    Особенности самостоятельной сборки

    Каждая модель имеет инструкцию по установке, согласно которому выполняются работы

    В комплект модулей проходки через кровлю для вентиляции входят метизы и закладные детали, позволяющие крепить их к деревянным элементам, железобетонным стаканам. Функцию теплоизоляционной защиты выполняет минеральная вата, покрытая слоем стекловолокна. При установке модулей с защитным клапаном учитывается специально предназначенная для него труба. Клапанный механизм крепится к нижнему краю трубчатого элемента. Его верхний фланец служит для обеспечения фиксированного положения воздуховодов или труб. Для крепежа используются прилагаемые хомуты и скобы.

    Перед выбором проходного узла учитывают уклон скатной крыши, а также расстояние от нее до конька крыши. Также важно определиться с вариантом наличия клапана и кольца. Все эти параметры различаются в зависимости от условий эксплуатации. Нет необходимости устанавливать механический клапан, например, когда система уже нормально работает и не требует постоянной регулировки.

    УП изготавливаются из следующих материалов:

    • полимеры различных классов;
    • нержавеющая сталь
    • толщиной 0,5-0,8 мм;
    • черная сталь 1,5-2 мм.

    Конкретный образец подбирается в зависимости от типа используемого кровельного материала и характеристик отводной трубы. Несмотря на то, что импортные агрегаты отличаются высоким качеством изготовления, они не всегда подходят для местных условий. Поэтому предпочтение часто отдается отечественным деталям.

    Рабочий

    Порядок монтажа УП

    При устройстве унитарной установки обращают внимание на два способа их монтажа, отличающиеся типом кровли — жесткая и мягкая. В первом случае узлы конструкции монтируются на крышу из черепицы, шифера или профнастила. Для их установки подготавливается квадратное посадочное место, щели вокруг которого заполняются теплоизоляционным составом. Поверх него выполняется отбортовка для защиты теплоизоляции от случайного попадания влаги в отверстие трубы. Вокруг рукава монтируются четыре элемента фартука, закрывающие участки примыкания трубы к кровле со всех сторон.

    При установке элемента конструкции сначала крепится нижняя часть вдоль ската, затем боковые. После их фиксации укладывается верхний сектор фартука, горизонтальные части которого заводятся непосредственно под кровельное покрытие. Борта и нижняя часть расположены сверху крыши. Часто используется еще один элемент (стяжка) – удлиненный желоб, предусмотренный в комплекте конструкции крыши. Но чаще всего можно обойтись и без него; для уточнения его необходимости лучше проконсультироваться со специалистами.

    Фартук продается в готовом виде, но при желании его несложно изготовить самостоятельно. Для этого подойдет оцинкованный лист толщиной 0,5 мм. Более толстые заготовки не используются, так как придать им нужную форму будет сложно.

    Конструкции, предназначенные для мягкой кровли, отличаются общим порядком монтажа элементов вентканала. Уклоны на крышах с таким покрытием, как правило, выполняются с уклоном 12º и более, что заставляет с особой тщательностью подбирать необходимый образец. Расположение УП в скатной кровле с мягким покрытием рассчитывается заранее, что позволяет выбрать оптимальный вариант монтажа.

    Узел прохода вентиляционного канала через крышу

    Содержание статьи:

    • Конструкция прохода воздуховода
    • Монтаж воздуховода в сборе
    • Поэтапная установка
    • Фартук для защиты от снега на скатной крыше
    • Воздуховод через конек
    • Маркировка узла

    Если уже строить коттедж или баню, то масштабно: с отоплением и вентиляцией. Просто нужно быть готовым, что эти две системы несут в себе массу сложностей. В этой статье мы рассмотрим, как оборудовать установку по уходу за воздухом через крышу.

    В первую очередь необходимо разобраться, для чего применяются такие конструкции:

    • общеобменная вентиляция помещений;
    • элементы кровельной вентиляции, кровельные вентиляционные выходы;
    • канализационная вентиляция;
    • вытяжки кухонные и туалетные аварийные;
    • выход центрального пылесоса и других систем вентиляции;

    Устройство прохода воздуховода

    Конструкции производителей уникальны и имеют свои особенности, но в целом принцип работы устройства ухода за воздуховодом аналогичен. При создании проходного узла можно использовать оцинкованную сталь вместе с утеплителем. Часто состоит из слоя минеральной ваты до 5 сантиметров.

    Особое внимание следует уделить местам крепления колпачка из этилен-пропиленового (EPDM) каучука. Он должен быть плотно прижат к крыше и к дымоходу. Эта резина EPDM является защитой от воды для объекта.

    Узел прохода воздуховода через кровлю фиксируется в районе фартука. Крепление должно быть прочным, так как воздуховод должен выдерживать не только порывы ветра, но и давление снега. Так или иначе, в северных широтах для защиты от снега устанавливается дополнительная защита. Фиксация узла важна и потому, что люфт приводит к выдавливанию мастики или герметика, предохраняющего от протечек.

    Также они могут выглядеть совершенно по-разному, что не влияет на функциональность ноды. Какую бы задачу он ни выполнял, конструкция должна соответствовать определенным критериям.

    Почему этот элемент требует повышенного внимания:

    • вентиляция нарушает целостность кровли, поэтому необходимо позаботиться об устранении отверстий и зазоров. В противном случае конструкция начнет пропускать влагу, что, несомненно, негативно скажется на ее долговечности;
    • перепад температур вызывает деформацию компонентов;
    • если это дымоход, необходимо оборудовать изоляцию из соображений пожарной безопасности.

    Монтаж воздуховода в сборе

    Воздуховод Pelti от Vilpe

    В первую очередь необходимо выбрать место на крыше, где наиболее целесообразно разместить вентиляцию. Во-первых, стоит обратить внимание на розу ветров и выбрать расположение дымохода так, чтобы дым уходил из дома. Во-вторых, не менее важно определиться с высотой трубы. Чем выше труба, тем сильнее ветер. В некоторых случаях естественной тяге может мешать ветер, что недопустимо в домах с печным отоплением. С другой стороны, если отверстие трубы расположено ниже конька, часть конденсата или сажи может оседать на крыше.

    Кстати, все эти подробности описаны в рекомендациях по пожарной безопасности. Допустимые отметки дымоходов над нижележащими зданиями.

    Для горизонтальных крыш:

    • выше 1,5 м от конька соседнего многоквартирного дома. При высоте дымохода над уровнем крыши 1,2 метра, независимо от угла его наклона, необходима установка растяжек;
    • над горизонтальной кровлей дымоход должен располагаться не менее чем на 0,5 м выше.

    Для скатных крыш:

    • если расстояние от кровли до трубы более 3 метров, оно не должно быть выше линии, которая проводится вниз от конька под углом 10 градусов по отношению к горизонту;
    • на расстоянии от конька до трубы от 1,5 до 3 метров, высота трубы не должна быть ниже конька;
    • в остальных случаях труба должна возвышаться над коньком на 0,5 метра.

    Поэтапная установка

    1. В кровле вырезается отверстие диаметром под воздуховод. При этом, если это дымоход котла, камина или печи, необходимо предусмотреть монтаж теплоизоляции во избежание риска воспламенения кровельного утеплителя, обрешётки или гидроизоляции. Для этого достаточно прикрепить резиновый колпачок к блоку и обвести маркером внутреннюю окружность. Далее по рисунку вырезается и/или пилится отверстие.
    2. Далее нижняя часть цоколя обрабатывается влагостойким клеем-герметиком и притягивается кровельными саморезами.
    3. В этом случае сверху надевается еще один защитный колпак и также притягивается кровельными саморезами.
    4. К нему крепится сама труба.
    5. Нижняя гидро- и пароизоляция фиксируется дополнительной подкладкой.

    Фартук для защиты от снега на скатной крыше

    В северных широтах даже на скатных крышах скапливается снег. Из-за периодического прогрева территории вокруг вентиляции снег становится твердым или полностью смерзается. Он представляет опасность при спуске с крыши, особенно для кирпичных и квадратных жестяных вентиляционных труб, так как они менее обтекаемы для снежной массы.

    Для защиты кровли от снега и протечек принято использовать силовые фартуки. Плотно крепится к обрешетке крыши.

    Верхняя сторона фартука может быть высотой до 20 см.

    Однако многие строители считают возможным обойтись без использования такого фартука. Решением этой проблемы является установка агрегата непосредственно на конек крыши.

    Воздуховод через конек

    Функциональных преимуществ этого метода немного. Во-первых, снеговая нагрузка снимается с основания площадки. Во-вторых, появляется возможность вести вентиляцию непосредственно под коньком, что иногда необходимо на мансардных этажах. Вентиляция под коньком не мешает интерьеру и освобождает пространство. Еще одним преимуществом является дизайн, ведь есть ценители именно такой архитектуры.

    К минусам можно отнести уже упомянутый ветер, который может мешать тяге. Необходимость дополнительной фиксации трубы. Однако самой большой трудностью является необходимость проникновения в несущую конструкцию крыши. Те. чтобы сделать воздуховод через конек, его необходимо разорвать и снова соединить, освободив центральное вентиляционное пространство. Стропильная основа – очень сбалансированная система, и такое вмешательство может нанести непоправимый вред. Поэтому вентиляцию через конек следует отнести к сложным конструкциям и браться, все обдумав и рассудив.

    Обозначение узлов

    В настоящее время на строительном рынке представлено 11 видов вентпропускных устройств.

    Буквы «UP» являются общепринятой маркировкой. Если в конструкции агрегатов отсутствуют элементы, на это указывают цифры от 1 до 10. К ним относятся кольцо для сбора конденсата и клапан.

    Цифры 2-10 означают, что конструкция оснащена регулируемым клапаном, а кольцо для сбора конденсата отсутствует.

    Условные обозначения «УПЗ-УПЗ-21» указывают на то, что проходной узел полностью укомплектован: ручным дистанционным управлением, вентилем, конденсатным кольцом.

    Узел прохода вентиляции через крышу: варианты и правила устройства

    Содержание

    1. 5 Правила утепления
    2. Таблица параметров
    3. Кровельные аэраторы
    4. Кровельные аэраторы
    5. Принцип работы дымохода 9001 черепичная кровля
    6. 4 Узловое устройство
    7. Монтаж узлов вентиляционного прохода через кровлю
    8. Заключение — кратко об основном
    9. Особенности монтажа типовой конструкции
    10. Тонкости монтажа вентиляционной сети
    11. Как обойти трубу?
    12. Общая характеристика крышных вентиляционных установок
    13. Описание и назначение проходных узлов

    5 Правила утепления

    Внутренняя теплоизоляция не только препятствует образованию конденсата, но и значительно улучшает аэродинамические характеристики системы в целом, делая ее эксплуатацию более эффективным. Кроме того, конструкцию можно утеплить снаружи – это необходимо для увеличения рабочих параметров вентиляционного канала. Наружная теплоизоляция системы имеет ряд преимуществ:

    1. 1. Снижает теплоотдачу, что положительно сказывается на уровне тяги.
    2. 2. Снижает шум и вибрации, сопровождающие работу системы.
    3. 3. Сводит к минимуму риск образования плесени и замерзания из-за повышенной влажности.
    4. 4. Риск возгорания сведен к минимуму.

    Выбирать теплоизоляционные материалы необходимо с учетом определенных факторов. Некоторые из них:

    1. 1. Размеры вентиляционной шахты на крыше, ее устройство.
    2. 2. Показатели теплопроводности используемых материалов.
    3. 3. Наличие точки росы.
    4. 4. Перепад температур между внутренним основанием и конструкцией венткомплекса.

    Следует отметить, что на кирпичных системах не образуется конденсат, поэтому теплоизоляцию проводить не нужно. Для наружного утепления часто используют плиты для фасада на основе гипсошлака и так далее.

    Процесс состоит из нескольких этапов:

    1. 1. Сначала проводится подготовка поверхности – зачистка, демонтаж слабых мест. Затем его обрабатывают грунтовкой.
    2. 2. Для крепления плит используется специальная клеевая смесь. С его помощью выполняется окантовка и установка вкраплений.
    3. 3. Затем установите фасадные дюбели. Делается это после полного застывания клеевой смеси.
    4. 4. Монтаж армирующей основы из клеевых и стеклопластиковых материалов.
    5. 5. После высыхания клея поверхности обрабатывают грунтовкой. Затем проводится оштукатуривание.

    Parameter table

    vendor code
    d1, mm
    d2, mm
    B, mm
    A, mm
    H, mm
    Weight, kg

    K2.MU.UPK45.080
    80
    90
    380
    520
    200
    2
    K2.MU.UPK45.100
    100
    110
    400
    530
    200
    2,10
    K2.MU.UPK45.110
    110
    120
    410
    540
    200
    2,20
    K2 .МУ.УПК45. 115
    115
    125
    415
    540
    200
    2,20
    К2.МУ.УПК45.120
    120
    130
    420
    560
    200
    2,30
    K2.MU.UPK45.130
    130
    140
    430
    570
    200
    2,35 9067 K2.MU.UP45.10667.17666666666666666666666666666666666666666666666666666666666666667н.
    200
    2,40
    K2.MU.UPK45.150
    150
    160
    450
    590
    200
    2,50
    K2.MU.UPK45.160
    160
    170
    460
    610
    200
    2,50
    К2.МУ.УПК45.180
    180
    190
    480
    640
    200
    2,70
    К2.МУ.УПК45.200
    200
    210
    500
    660
    200
    2,90
    K2.MU.UPK45.210
    210
    220
    510
    680
    200
    2,90
    K2.MU.UPK45.220
    220
    230
    520
    690
    200
    2,90
    K2.MU.UPK45.230
    230
    240
    530
    700
    200
    3
    K2.MU.UPK45.240
    240
    250 9067 5406666666666666666666666666666666666666666666666669н. .УПК45.250
    250
    260
    550
    730
    200
    3,10
    К2.МУ.УПК45.260
    260
    270
    560
    750
    200
    3,50
    K2.MU.UPK45.280
    280
    290
    580
    870
    200
    4,10
    K2.MU.UPK45.300 9067 3009

    666666666666666666666666666666666666666666666666666666666666009н. ,50
    K2.MU.UPK45.320
    320
    330
    620
    850
    200
    4,90
    K2.MU.UPK45.350
    350
    360
    650
    870
    200
    5,40
    K2.MU .УПК45.400
    400
    41
    700
    940
    200
    5,80
    К2.МУ.УПК45.450
    450
    460
    750

    9 10667 200
    6,30
    K2.MU.UPK45.500
    500
    510
    800
    1080
    200
    6 70
    K2.MU.UPK45,550
    550 9067 56060966666666666666666666666666666666666666666666666666666666ERE.MU.UPK45,550
    550 9067 5606096066666666666666666666666666666666666666666666666669а.
    K2.MU.UPK45.600
    600
    610
    900
    1220
    200
    7 80
    K2. MU.UPK45.65071667
    660
    950
    9067
    660
    950


    660
    95067 12

    660
    95067 12

    660
    95067 12

    660
    95067 12

    660
    95067 12

    660
    95067 12

    . .700
    700
    710
    1000
    1360
    200
    7,90
    К2.МУ.УПК45.750
    750
    760
    1050 7 142607 1426670667 200
    8,10
    K2.MU.UPK45.800
    800
    810
    1100
    1490
    200
    8,10
    K2.MU.UPK45.850
    850
    860
    1150
    1630
    200
    8,70
    K2.MU.UPK45.900
    900
    910
    1200
    1640
    200
    9 70
    K2.MU.UPK45.1000
    1000 9067 1010
    1300
    7067 9067 1010
    1300
    70667 9067 1010
    1300
    70667 9067 1010
    130077770667 9067 1010
    .1100
    1100
    1110
    1400
    1980
    200
    11,20

    артикул
    К2.МУ.УПК45.080

    • К2.МУ.УПК45.080
    • К2. МУ.УПК45.100
    • К2.МУ.УПК45.110
    • К2.МУ.УПК45.115
    • К2.1.20УПК90.100.115 МУ.УПК45.130
    • К2.МУ.УПК45.140
    • К2.МУ.УПК45.150
    • К2.МУ.УПК45.160
    • К2.МУ.УПК45.180

    0
  • К2.МУ.УПК4
  • К2.МУ.УПК45.210
  • К2.МУ.УПК45.220
  • К2.МУ.УПК45.230
  • К2.МУ.УПК45.240
  • К2.МУ.УПК45.092 90.0102 .УПК45.260
  • К2.МУ.УПК45.280
  • К2.МУ.УПК45.300
  • К2.МУ.УПК45.320
  • К2.МУ.УПК45.350
  • К2.МУ.УПК45.0102 90МУ.0100 90МУ.0100 .УПК45.450
  • К2.МУ.УПК45.500
  • К2.МУ.УПК45.550
  • К2.МУ.УПК45.600
  • К2.МУ.УПК45.650
  • 910.УПК45.МУ
  • К2.МУ.УПК45.750
  • К2.МУ.УПК45.800
  • К2.МУ.УПК45.850
  • К2.МУ.УПК45.900
  • К2.МУ.УПК45.1000
  • 0
  • 0 УПК45.1100
  • d1, mm
    80
  • d2, mm
    90
  • B, mm
    380
  • A, mm
    520
  • H, mm
    200
  • Weight, kg
    2
  • d1, mm
    100
  • d2, mm
    110
  • B, mm
    400
  • A, mm
    530
  • H, mm
    200
  • Weight, kg
    2,10
  • d1, mm
    110
  • d2, мм
    120
  • B, mm
    410
  • A, mm
    540
  • H, mm
    200
  • Weight, kg
    2,20
  • d1, mm
    115
  • d2, mm
    125
  • B, mm
    415
  • A, mm
    540
  • H, mm
    200
  • Weight, kg
    2,20
  • d1, mm
    120
  • d2, mm
    130
  • B, mm
    420
  • А, мм
    560
  • H, mm
    200
  • Weight, kg
    2,30
  • d1, mm
    130
  • d2, mm
    140
  • B, mm
    430
  • A, mm
    570
  • H, mm
    200
  • Вес, кг
    2,35
  • D1, MM
    140
  • D2, MM
    150
  • B, MM
    440
  • A, MM
    5801110
  • 9 H. , MM

  • 9999999999999999999999999999999999. 20099
  • 99999999999999999999999999999999999999999999999999999.

    999999999999999999999999999999999999999999. , кг
    2,40
  • d1, mm
    150
  • d2, mm
    160
  • B, mm
    450
  • A, mm
    590
  • H, mm
    200
  • Weight, kg
    2,50
  • d1, mm
    160
  • d2, mm
    170
  • B, mm
    460
  • A, mm
    610
  • H, mm
    200
  • Weight, kg
    2,50
  • d1, mm
    180
  • d2, мм
    190
  • B, mm
    480
  • A, mm
    640
  • H, mm
    200
  • Weight, kg
    2,70
  • d1, mm
    200
  • d2, mm
    210
  • B, mm
    500
  • A, mm
    660
  • H, mm
    200
  • Weight, kg
    2,90
  • d1, mm
    210
  • d2, mm
    220
  • B, mm
    510
  • А, мм
    680
  • Н, мм
    200
  • Weight, kg
    2,90
  • d1, mm
    220
  • d2, mm
    230
  • B, mm
    520
  • A, mm
    690
  • H, mm
    200
  • Вес, кг
    2,90
  • D1, MM
    230
  • D2, MM
    240
  • B, MM
    530
  • A, MM
    700
  • H, MM 9067 2007 2009
  • 9000 9000 9010
  • H, MM 9067 2007 2007 2009
  • 9000
  • H, MM 9067 2007 2007 2009
  • 9000 700
  • H, MM 9067 2007 2007 2009
  • 9067 700 . 3
  • d1, мм
    240
  • d2, mm
    250
  • B, mm
    540
  • A, mm
    710
  • H, mm
    200
  • Weight, kg
    3,10
  • d1, mm
    250
  • D2, MM
    260
  • B, MM
    550
  • A, MM
    730
  • H, MM
    200
  • , кг
    3,10
  • D1, MM 9067 26010
  • D1, MM 9067 26010
  • D1, MM 9067 26010
  • D1, MM 9067 26010
  • D1. 270
  • В, мм
    560
  • A, mm
    750
  • H, mm
    200
  • Weight, kg
    3,50
  • d1, mm
    280
  • d2, mm
    290
  • B, mm
    580
  • A, mm
    870
  • H, mm
    200
  • Weight, kg
    4,10
  • d1, mm
    300
  • d2, mm
    310
  • B, mm
    600
  • A, mm
    800
  • В, мм
    200
  • Weight, kg
    4,50
  • d1, mm
    320
  • d2, mm
    330
  • B, mm
    620
  • A, mm
    850
  • H, mm
    200
  • Weight, kg
    490
  • D1, MM
    350
  • D2, MM
    360
  • B, MM
    650
  • A, MM
    870
  • H, MM 9067 2009
  • .
  • d1, мм
    400
  • d2, mm
    41
  • B, mm
    700
  • A, mm
    940
  • H, mm
    200
  • Weight, kg
    5,80
  • d1, mm
    450
  • d2, MM
    460
  • B, MM
    750
  • A, MM
    1010
  • H, MM
    200
  • Вес, кг
    6,30
  • D1, MM 9067 50010
,
  • D1, MM 9067 50010
9000
  • 9000
  • ,
    • D1, Mm 9067 50010
    • D1.
    • В, мм
      800
    • A, mm
      1080
    • H, mm
      200
    • Weight, kg
      6,70
    • d1, mm
      550
    • d2, mm
      560
    • B, mm
      850
    • A, mm
      1150
    • H, mm
      200
    • Weight, kg
      7,30
    • d1, mm
      600
    • d2, mm
      610
    • B, mm
      900
    • A, mm
      1220
    • В, мм
      200
    • Масса, кг
      7,80
    • d1, mm
      650
    • d2, mm
      660
    • B, mm
      950
    • A, mm
      1290
    • H, mm
      200
    • Weight, kg
      7,80
    • d1, mm
      700
    • d2, mm
      710
    • B, mm
      1000
    • A, mm
      1360
    • H, mm
      200
    • Weight, kg
      7,90
    • d1, мм
      750
    • d2, mm
      760
    • B, mm
      1050
    • A, mm
      1420
    • H, mm
      200
    • Weight, kg
      8,10
    • d1, mm
      800
    • d2, mm
      810
    • B, mm
      1100
    • A, mm
      1490
    • H, mm
      200
    • Weight, kg
      8,10
    • d1, mm
      850
    • d2, mm
      860
    • B , мм
      1150
    • А, мм
      1630
    • H, mm
      200
    • Weight, kg
      8,70
    • d1, mm
      900
    • d2, mm
      910
    • B, mm
      1200
    • A, mm
      1640
    • H, mm
      200
    • Weight, kg
      9,70
    • d1, mm
      1000
    • d2, mm
      1010
    • B, mm
      1300
    • A, mm
      1770
    • H, mm
      200
    • Масса, кг
      10,70
    • d1, mm
      1100
    • d2, mm
      1110
    • B, mm
      1400
    • A, mm
      1980
    • H, mm
      200
    • Weight, kg
      11,20

    Кровельные аэраторы

    Для предотвращения образования конденсата, способствующего развитию и распространению грибка и плесени, кровельная система должна хорошо вентилироваться. Для этих целей на крышу дополнительно устанавливаются специальные элементы, которые называются аэраторами.

    Принцип работы
    1. Воздух будет поступать через специальные технические отверстия, установленные в карнизах крыши.
    2. Затем, естественно проходя через всю кровлю снизу вверх, она будет выходить через аэраторы, расположенные ближе к коньку.

    Именно эта простая система естественной вентиляции гарантирует отсутствие конденсата под крышей.

    Принцип вентиляции крыши

    Проход дымохода через черепичную крышу

    Отдельно хотелось бы сказать о проходе трубы через черепичную крышу. Производители придумали специальный элемент, повторяющий рельефный рисунок плитки, и имеющий устроенное отверстие для трубы. К нему также подбирается труба из того же материала.

    Эти элементы черепичной кровли изготавливаются из высокопрочного пластика. Они производятся в тех же цветах, что и черепица, и всегда можно подобрать нужный оттенок, подходящий для конкретного здания. Но такие пластиковые детали крыши устанавливаются только на вентиляционные каналы, так как они вряд ли выдержат высокие температуры, сопровождающие дым, исходящий из любой печи.

    4 Узловое устройство

    Внизу трубы с помощью фланца крепится выпускной канал, а сверху дефлектор или обычный защитный зонт. Также можно рассмотреть вариант с утеплителем, в роли которого используется минеральная вата.

    Современный рынок предлагает более совершенные виды кровельных вентиляционных систем, соответствующие новому уровню качества. При этом по конструктивным особенностям и принципу действия они практически не отличаются от традиционных решений, но имеют массу преимуществ.

    Особым спросом пользуются чехлы от производителя «Влипе Вент». В список достоинств такой продукции входят следующие пункты:

    1. 1. Высокое качество изготовления. Доступные на рынке модели труб изготовлены из высококачественных материалов. Если внутренняя труба сделана из лучшей оцинкованной стали, то наружная – из надежного легкого полипропилена.
    2. 2. Надежное крепление. Для фиксации элемента используется специальный проходной элемент соответствующей формы.
    3. 3. Высота трубы от 400 до 700 мм.
    4. 4. В нижней части трубы расположен уплотнитель, что позволяет вводить ее в воздуховод на глубину до 300 миллиметров.
    5. 5. Внутренний диаметр труб 110-250 мм.
    6. 6. Выпускной патрубок вентиляции оснащен специальным теплоизолятором, препятствующим возможному образованию ледяной пробки в холодное время года. Кроме того, хорошая теплоизоляция препятствует образованию конденсата.
    7. 7. На вентиляционные выходы можно установить электровентилятор, который создаст принудительную вентиляцию.
    8. 8. Капюшон с дефлектором – лучшая защита от дождя. Кроме того, он усиливает тягу.

    В некоторых случаях, когда проходной элемент не входит в комплект и приобретается как дополнительная единица, необходимо тщательно оценить тип и профиль кровельного покрытия, чтобы определить оптимальную единицу. Качественный проходной элемент станет оптимальным решением для обеспечения универсальности конструкции на любом типе кровли. Такие изделия гарантируют максимальную устойчивость и герметичность вентиляционного выхода.

    Монтаж узлов вентиляционных проходов через крышу

    Правильно установленный кровельный воздуховод должен отвечать следующим требованиям:

    Герметичность. Соединительный фланец должен быть тщательно герметизирован, чтобы исключить возможность протечки воды на чердак.

    Не препятствовать стоку дождевой или талой влаги

    Это особенно важно в весенне-осенний период, когда вода, оставшаяся в трещинах поверхности, ночью замерзает и расширяет их, нарушая герметичность прохода и целостность покрытия.

    Теплоизоляция проходного узла исключает появление конденсата, разрушающего стропила, кровлю и другие элементы системы.

    Верхняя часть воздуховода защищена дефлектором, предотвращающим попадание дождевой воды или птиц. Это касается всех типов воздуховодов, кроме канализационных труб.


    Верхняя часть воздуховода защищена дефлектором

    Большинство проходных узлов имеют схожие формы, но есть и оригинальные варианты.


    Некоторые типы УП имеют готовый дефлектор, выполненный в виде широкого защитного колпака

    Технология монтажа УП зависит от его типа, типа кровли, уклона крыши и других факторов. Один из самых простых вариантов – установка эластичной проходки.


    Порядок действий можно увидеть на картинке.

    Все действия заключаются в выполнении отверстия соответствующего диаметра, чтобы воздуховод плотно обхватывал его и не пропускал влагу. Затем края прижимаются монтажной шайбой, которая обжимается по форме рельефа кровля.


    Сам проходной материал служит уплотнителем, что удобно и исключает необходимость в дополнительных элементах.

    Общая процедура установки состоит из тех же шагов:

    • Разметка крыши. Диаметр (размер) отверстия необходимо сделать на 2-3 см больше размера воздуховода. Проще всего взять небольшой кусок трубы или сделать шаблон, в точности повторяющий ее форму. Его наносят на поверхность покрытия и обводят с небольшим запасом.
    • Отверстие вырезается в соответствии с типом кровельного материала. Например, если вам нужно установить вентиляционный проход через крышу из профнастила, нельзя использовать болгарку. С помощью электродрели по контуру просверливается ряд отверстий, которые затем соединяются ножовкой или ножницами. Работать болгаркой невозможно из-за искр, которые прожигают мельчайшие углубления в покрытии. Они не видны глазу, но очень быстро становятся источником коррозии.
    • Слои паро- и гидроизоляции и утеплителя аккуратно разрезают, стараясь не нарушить их конфигурацию и не нарушить целостность полотна. В последующем прикрепляют строительным скотчем к воздуховоду так, чтобы сохранялась герметичность каждого полотна.

    Более подробно процедуру можно посмотреть на видео:

    Заключение — коротко о главном

    Проход вентиляции через кровлю является местом повышенной вероятности протечек и протечек.

    Для упрощения работы кровельщика продаются специальные вентканалы в сборе.

    При использовании проходных узлов монтаж вентиляции значительно упрощается, но в любом случае лучше доверить его выполнение обученному специалисту.

    Особенности монтажа типового проекта

    Проходки для вентиляционных коммуникаций промышленного производства выполняются в соответствии с требованиями ГОСТ-15150. Считается, что температура воздуха внутри коммуникационной трубы не должна превышать 80 градусов, а влажность потока должна быть в пределах 60%.

    Место прохода вентиляционной трубы через крышу обычно имеет квадратную конфигурацию, это необходимо учитывать при выборе формы воздуховода и типа узла перехода

    Для расчета узла прохода следует учитывать такие показатели, как угол наклона ската и расстояние от элемента до конька крыши.

    Типовой переходной узел может быть выполнен в следующих вариантах:

    • с конденсатным кольцом или без него;
    • с изолированным или обычным клапаном или без клапана;
    • с ручным или механическим управлением для клапана;
    • с защитой от искр или без нее и т. д.

    Перечисленные варианты могут различаться в зависимости от ситуации. Например, нет необходимости устанавливать механический клапан, если система стабильна и не нуждается в постоянной настройке. Также возможно изготовление узла проходки на заказ.

    Типовые узлы проходки через кровлю, изготавливаемые на промышленных предприятиях, весьма разнообразны, их выбирают в зависимости от размера трубы и особенностей кровли

    Конструкции данного типа изготавливаются из полимеров, нержавеющей стали толщиной 0,5-0,8 мм и черной стали толщиной 1,5-2 мм. Сечение готового переходного узла может быть круглым, овальным, квадратным или прямоугольным. Конкретная модель выбирается в зависимости от типа кровельного материала и параметров вентиляционной трубы.

    Хотя проходные узлы иностранного производства обычно отличаются высоким качеством, они не всегда адаптированы к местным климатическим условиям, поэтому не помешает внимательно изучить предложения отечественных производителей.

    Обычно маркируются следующим образом:

    • буквы UE с индексом от 1 до 10 обозначают исполнение без конденсаторного кольца и клапана;
    • индексы от 2 до 10 обозначают устройства с ручным клапаном, кольцо отсутствует;
    • обозначение УПЗ присваивается устройствам со специальной площадкой для привода клапана, что предусмотрено конструкцией.

    В комплектацию готовых моделей переходных узлов входят закладные болты и гайки, которые крепятся к деревянным конструкциям, железобетонные чашки, предназначенные для установки. Для теплоизоляции с успехом используется минеральная вата, которую рекомендуется защищать слоем стекловолокна.

    При необходимости установки вентиляционной установки с предохранительным клапаном следует обратить внимание на предназначенный для него патрубок. К нижнему фланцу этого элемента должен быть присоединен вентиль.

    Верхний фланец предназначен для фиксации положения воздуховода. В качестве крепления раскосов используются хомуты и скобы.

    Для дополнительной защиты вентиляционного стояка от влаги необходимо использовать юбку. К патрубку приварен коллектор конденсата.

    Предназначен для удаления влаги из воздушных масс, движущихся по вентиляционному каналу. Для управления клапаном используется механический узел, который следует установить на предназначенную для него полку.

    Этот элемент не следует устанавливать рядом с кольцом для сбора конденсата, чтобы сохранить целостность всех проходных элементов. Типовые узловые модели обычно монтируются до начала кровельных работ: сначала монтируются каналы вентиляционной системы, затем проход, а уже после этого укладывается кровля.

    Рекомендуется по окончании работ загерметизировать все стыки, в том числе и места примыкания монтажных элементов к кровле.

    Для этого необходимо:

    • очистить поверхности трубы и крыши от загрязнений;
    • заклеить нижнюю часть воздуховода и прилегающий участок кровли фольгой;
    • заполните отверстия герметиком.

    Эти меры помогут защитить проходку от влаги и создадут дополнительную теплоизоляцию конструкции.

    Рекомендованная нами статья ознакомит вас с правилами монтажа непосредственно вентиляционной системы, в которой подробно разобраны нюансы проектирования и организации.

    Тонкости прокладки вентиляционной сети

    Схема прокладки вентиляционной сети должна содержать минимум соединений. Воздуховоды закрываются двумя способами: фланцевым и безфланцевым.

    Фланцевое соединение. Детали с фланцами, расположенными по краям, скрепляют саморезами или заклепками, которые располагают на расстоянии 20 см друг от друга. Для большей прочности швы их также можно заваривать.

    Для обеспечения герметичности соединений фланцы рекомендуется уплотнить резиновыми прокладками.

    Схема сборки воздуховода из нескольких элементов фланцевым способом. Также указаны элементы, которые будут использоваться для крепления конструкции к несущей поверхности (+)

    Бесфланцевый способ заключается в соединении деталей с помощью бандажа из металлических реек. Этот способ считается более экономичным, поскольку позволяет собрать конструкцию быстрее с минимальным использованием дополнительных компонентов.

    На что обратить внимание?

    Сборка воздуховода из жестких деталей должна производиться в следующей последовательности:

    1. Перед проведением работ систему необходимо разделить на несколько блоков. Длина каждого из них не должна превышать 15 метров.
    2. На всех деталях участка — воздуховоды, фитинги, места соединений отмечены.
    3. В этих точках сверлятся отверстия необходимого диаметра.
    4. К ним крепятся болтовые крепления. Стыки обрабатываются специальной липкой лентой или герметизирующим составом.
    5. Затем производится полная установка соединительных элементов и воздуховодов в единый блок, который фиксируется хомутами и другими деталями.
    6. Собранный блок поднимают и подвешивают на кронштейне или другом приспособлении.
    7. Элемент соединяется с ранее выполненной вентиляционной секцией, при этом стыки герметизируются по диаметру.

    Монтаж системы гибких или полужестких элементов несколько проще, так как в этом случае легче выполнять повороты и изгибы

    Важно не забывать следить за тщательной заделкой швов

    Расстояние между креплениями воздуховода составляет 1,8 метра при вертикальном расположении системы и 1 метр при горизонтальном расположении. Допустимая норма провисания гибкого элемента 5 см на 1 метр

    При сборке системы из гибких полужестких элементов необходимо обратить внимание на следующие детали:

    перед укладкой полностью гибкий элемент следует растянуть;
    при натяжении гофрированного рукава важно соблюдать направление движения воздуха, указанное на упаковке трубы;
    при размещении воздуховода необходимо избегать его близости к отопительным системам;
    радиус изгиба должен соответствовать или превышать удвоенный диаметр воздуховода;
    крепление секций осуществляется с помощью пластиковых хомутов, фольгированной ленты, подвесов, хомутов. Все стыки должны быть тщательно загерметизированы;
    при прокладке системы через стену нужно использовать специальные переходники — втулки. Монтаж воздуховодов может осуществляться как с изоляцией, так и без нее

    Теплоизоляция предотвращает образование конденсата в приточных каналах, поэтому ее рекомендуется выполнять при прокладке вентиляционных элементов в неотапливаемых помещениях или вне зданий

    Монтаж воздуховодов можно проводить вне с или без изоляции. Теплоизоляция предотвращает образование конденсата в приточных каналах, поэтому ее рекомендуется выполнять при прокладке вентиляционных элементов в неотапливаемых помещениях или вне зданий.

    Если воздуховод устанавливается в жилом помещении, где желательно соблюдать пониженный уровень шума — кабинет, спальня, детская, следует подумать о звукоизоляции. Хороший эффект дает использование воздуховодов с большая толщина стен, а также обшивка элементов конструкции звукопоглощающими материалами.

    Как обойти трубу?

    Зашивка труб – это способ закрытия места соединения, а в некоторых случаях и самого воздуховода.

    Это делается по следующим причинам:

    • внешний вид крыши;
    • несмотря на соблюдение требований по высоте трубы, сквозняк отсутствует;
    • нет уверенности в качестве материала, из которого сделана вентиляционная шахта, есть опасения, что она разрушится под воздействием атмосферных осадков.

    Для обхода вентиляционной трубы используются различные материалы. Они различаются как по стоимости, так и по своим характеристикам.

    Конкретный тип вентиляционной трубы выбирается не только с учетом ее характеристик, но и с учетом материала, которым покрыта кровля

    Наиболее популярным является оцинкованный материал, на который нанесено полимерное покрытие. Это самый дешевый способ обхода трубы, он долговечен в использовании и имеет презентабельный вид. Поскольку вентиляционная труба не считается горючей, для ее обшивки можно использовать сайдинг.

    В некоторых случаях возникает необходимость обхода вентиляционной трубы мягкой черепицей, что целесообразно только в том случае, если вся кровля выполнена из такого материала.

    Правила укладки гибкой черепицы не отличаются при обходе вентиляционной трубы. При этом стоит следить, чтобы стыки черепицы не пропускали воду к стыку воздуховода, а также не препятствовали свободному сходу осадков с кровли.

    Общая характеристика крышных вентиляционных установок

    При монтаже различных технических коммуникаций на крышу традиционно укладывают вентиляционные трубы. Такой подход имеет специфические особенности и требует скрупулезного соблюдения технологии монтажа.

    Вентиляционные установки прохода во многих случаях имеют схожую конструкцию для различных моделей. Они используются для принудительного и естественного процесса удаления отработанного воздуха, конденсата и дыма за пределы здания.

    Все виды кровельных проходок должны быть безукоризненно выполнены и герметизированы, чтобы атмосферная пыль и вода не проникали в жилые и хозяйственные помещения. По схемам кровельных ходов оборудуются не только вентиляционные трубы, но и аэраторы, и дымоходы, и антенны, и кровельные люки

    Вентиляционная труба кровельного блока располагается так, чтобы отработанный воздух мог беспрепятственно выходить.

    Для скатных крыш удобным решением будет установка вентиляционной трубы рядом с коньком. Такая конструкция не требует дополнительного усиления и установки снегоуборочной системы.


    При близком расположении выхлопных труб к коньку конька на систему оказывается наименьшее ветровое давление. Однако для образования нормальной тяги вентиляционная труба (шахта) должна быть выше конька не менее чем на 0,5 м. Это требование не распространяется на аэраторы и кровельные вентиляторы, решающие задачу осушения пирога кровли

    Изготовление проходных систем соответствует ГОСТ 15150, а именно:

    1. Толщина материала более 1,9мм.
    2. Диаметр круга 10-12,7см. Для узлов с квадратным сечением размеры могут отличаться.
    3. Обработан антикоррозионными составами.
    4. Размер опорного кольца обязательно превышает диаметр патрубков.
    5. Длина конструкции должна быть не более 1 м.

    Сам узел можно разместить на железобетонном стакане или непосредственно на секции крыши.


    В настоящее время потребителю предлагается широкий ассортимент универсальных и специализированных устройств для герметизации и эксплуатационного оформления кровельных ходов, как для системы внутренней вентиляции, так и для сушки кровельных слоев.

    На размеры и форму выпускного отверстия влияет тип покрытия, его толщина и особенности материала, а также характеристики всей вентиляционной системы. Его выбор зависит от условий, созданных внутри здания: степени влажности; пыльные помещения; загазованность и др.

    Описание и назначение проходных узлов

    Под узлом прохода вентиляции через кровлю (достаточно распространено другое название — кровельная проходка) понимается устройство, проходящее через кровельное покрытие и предназначенное для удаления загрязненный воздух. Так как при монтаже проходного узла нарушается целостность кровельного покрытия, к монтажу следует подходить с особой тщательностью и аккуратностью. В противном случае могут возникнуть нарушения как в работе вентиляционной системы, так и кровли. Это, естественно, может привести к их быстрому выходу из строя и последующему дорогостоящему ремонту или замене отдельных элементов конструкции.

    Узел кровельного вентиляционного прохода может также использоваться для вывода на крышу других систем здания или сооружения, например, дымоходов (при наличии в доме камина или печи) или газоходов (при наличии газового котла или др. аналогичное оборудование). При этом необходимо учитывать, что в случае проходок для дымоходов их следует оборудовать дополнительными огнеупорными элементами (например, коробом). Это связано с тем, что температура воздуха в печах может достигать 700-800 градусов, что приводит к сильному нагреву трубы.

    Работы по устройству кровельных проходок необходимо проводить в соответствии с положениями ГОСТ 15150, в котором четко прописаны все основные требования к конструкции и ее расположению на кровле.

    Вентиляционный выход на крышу представляет собой трубу различных профилей и размеров, которая вставляется в специально сделанное для этого отверстие в полу или крыше здания. В зависимости от типа кровли, а также типа перекрытия могут использоваться различные типы проходок через крышу.



    Как правильно провести трубу через кровлю Ондувилла

    В чем особенность кровли из ондулина

    В составе ондулина нет вредных для окружающей среды компонентов, что достигается применением новейших технологий в его производстве. Листы ондулина производятся на основе целлюлозы и некоторых добавок. Чтобы эта кровля была жесткой и водонепроницаемой, для ее обработки используется специальный битумный материал с добавлением смолы. Для окрашивания готовых листов используются специальные составы, делающие их очень эстетичными и более устойчивыми к внешним воздействиям.

    Ондулин внешне похож на керамическую и обычную черепицу, либо на сланец. При этом качественные характеристики обоих покрытий особо не отличаются. Имитация шифера производится размером 200х95 см; меньшие параметры используются для тайлов. Черепичная имитация ондулина в основном используется для отделки крыш сложной формы, что значительно снижает количество обрезков. Простые крыши обустраивают ондулиновым шифером: простота укладки материала позволяет покрыть крышу ондулином своими руками в очень короткие сроки.

    Необходимость устройства прохода через крышу


    При невозможности обустройства дымохода снаружи его проводят через крышу

    Проход через крышу для дымохода может понадобиться при строительстве здания, установки в нем котла или печи, либо при капитальном ремонте кровли. При строительстве дома с нуля сложностей с правильным обустройством дымохода обычно не возникает, так как работа организуется в соответствии с проектом и прилагаемой к нему инструкцией. Если арендатор решил установить отопительное оборудование в уже эксплуатируемое здание, встает вопрос об организации прохода дымохода через кровлю с соблюдением норм пожарной безопасности и качественной изоляции поврежденных участков кровли от влаги.

    Если позволяет конструкция агрегата, дымоходный узел может быть выполнен снаружи здания. Это особенно целесообразно при использовании мазута или дизельного топлива, так как поможет избавить обитателей жилища от специфического запаха этих веществ.

    Сильные и слабые стороны материала

    Ондулин очень устойчив к разрушающим атмосферным воздействиям. Его легко установить, в результате чего получается очень эстетичная поверхность крыши. Финансовые затраты на приобретение материала не очень велики.

    Ондулин обладает следующими положительными качествами:

    1. Отличная экологичность.
    2. Долгий срок службы.
    3. Внешняя эстетика.
    4. Насыщенные цвета.
    5. Простая и быстрая установка.
    6. Удобные размеры для минимизации отходов при увеличении скорости кровельного покрытия.

    Благодаря этим показателям ондулин завоевал высокую популярность в сфере частного домостроения. Так как в материале нет вредных компонентов, его часто используют для покрытия деревянных строений. С помощью ондулина часто ремонтируют старые крыши без снятия старого кровельного покрытия. Это становится возможным благодаря небольшому весу ондулина (3 кг/м2), поэтому существенного увеличения нагрузки на стропильную систему и конструкцию дома в целом не происходит.

    Гарантия на эту облицовку 15 лет. Однако практический опыт показывает, что при соблюдении правил монтажа и ухода такая крыша может прослужить в разы больше. При этом, что немаловажно, в процессе эксплуатации внешние декоративные качества покрытия практически не меняются, надолго сохраняя первоначальную свежесть.

    Однако главным достоинством материала является возможность укладки кровли из ондулина своими руками. Процедура этой работы очень похожа на монтаж листов шифера, при этом ондулин легче, прочнее и экологичнее.

    Что касается недостатков ондулина, то основным из них является способность материала воспламеняться в случае прямого воздействия пламени. По этой причине практикуется обработка листов ондулина специальными огнезащитными пропитками для снижения их горючести. Также важно понимать, что значительный срок эксплуатации приводит к тому, что цвет кровли постепенно тускнеет: особенно это касается темных оттенков.

    Пожарная безопасность


    Последствия неправильного монтажа дымохода, проходящего через крышу

    Стропильная система, а также паро- и гидроизоляционные слои кровли при нагревании могут расплавиться или воспламениться. Для закрытия уязвимых от действия огня компонентов по периметру отверстия монтируется защитный короб из бруса дерева, обработанного негорючими и антигнилостными составами. Устанавливается снаружи на одном уровне с обрешеткой. Слои утеплителя необходимо закрепить по всему периметру. Полотно разрезается крестом и внутрь заворачиваются треугольники. Материал фиксируется скобами или крупными гвоздями. Для герметизации стык можно обработать специальным составом.

    Проход трубы через кровлю предполагает изоляцию дымохода от температурных воздействий: для этого соответствующие участки необходимо обшить негорючей прокладкой, например, из базальтовой ваты. Для организации проходки запрещается использовать детали, не обладающие термостойкостью.

    Признаки качества ондулина

    К сожалению, на рынке строительных товаров встречается довольно много некачественных подделок ондулина.

    Следующие советы помогут вам отличить настоящий материал от подделки:

    • На обратной стороне настоящего ондулина всегда есть черная сетка.
    • Количество волн исходного листа всегда фиксировано — 10 штук.
    • Волны имеют стабильную высоту 36 мм.
    • Наружная поверхность материала имеет характерную шероховатость наподобие марли.
    • Качественные листы отличаются насыщенными матовыми оттенками.
    • Крайняя волна всегда снабжена пломбой с клеймом производителя.
    • Материал имеет сопроводительный фирменный сертификат и гарантийный талон на 15 лет.

    Противопожарное оборудование

    Выпуск новых строительных материалов и развитие передовых технологий являются гарантией эффективной теплоизоляции. Выбор материалов для этой цели во многом определяется формой дымохода, способом оборачивания трубы, отводящей горячие газообразные вещества при сгорании топлива.

    Основная трудность заключается в том, чтобы не допустить излишнего нагрева материалов, прилегающих к дымоходу, чтобы они не воспламенились в любом типе здания.

    В большинстве домов частных домовладений дымоход идет от:

    • котла на твердом топливе;
    • камин;
    • печи;
    • плиты для приготовления пищи.

    Имеют разную степень нагрузки и уровень нагрева до максимальной температуры, но изоляция нужна в каждом случае. Сборный или модульный дымоход, изготавливаемый по типу сэндвич-системы, предполагает готовую изоляцию двойных труб слоем базальтовой ваты. Эффективен как для теплоизоляции, для снижения вероятности образования конденсата, так и в качестве защиты от перегрева кровельных материалов, выходящих через кровлю. Осталось правильно организовать герметичность этого прохода, чтобы влага не попадала в дом.


    Комплект керамического дымохода

    Прежде чем утеплить трубу в бане или жилом доме, следует выбрать наиболее подходящий для вашего проекта вариант. Керамический дымоход не менее эффективен и долговечен; используется для камина или бани. В сборку готовой конструкции входят комплектующие из противопожарных материалов. Одни из них прилегают непосредственно к трубе или закрывают ее, другие предназначены для герметизации прохода через кровлю.

    Выбор места выхода дымохода должен быть таким, чтобы облегчить работы по утеплению. Но труба должна возвышаться над коньком на 30-40 см, во избежание обратной тяги при сильном ветре, поэтому трубу часто выводят через конек.

    Рекомендации по установке — схема крепления

    Чтобы минимизировать время укладки материала и величину потерь на его обрезку, при этом добиться значительного срока службы, рекомендуется принять несколько простых правил, как правильно монтировать ондулин. Очень важно, чтобы во время монтажных работ температурный режим находился в пределах от 0 до +30 градусов. Тепло провоцирует размягчение битума, из-за чего листы деформируются. Мороз делает ондулин очень хрупким, что увеличивает риск растрескивания при перемещении монтажника или забивании гвоздей. Некоторые производители допускают небольшие заморозки при укладке материала, но с этим лучше не экспериментировать.

    Если при монтаже кровли из ондулина своими руками установится жаркая погода, важно избегать растяжения листов: после перепадов температуры места установки креплений могут деформироваться или покрыться с трещинами. Резать ондулин лучше всего ножовкой по дереву, обязательно смазав маслом: это позволит избежать застревания инструмента. Для этих целей можно использовать и циркулярную пилу.

    От использования болгарки лучше воздержаться, так как место среза в этом случае начинает плавиться. Листы ондулина крепятся на обрешетку с помощью специальных кровельных гвоздей, входящих в комплект обшивки. Схема крепления ондулина требует 20 таких креплений: 10 снизу, 5 — сверху и 5 — посередине.

    При устройстве обрешетки очень важно учитывать уклон ската. Если речь идет о небольшом уклоне до 10 градусов, используется прочная надежная обрешетка, изготовленная из шпунтованных досок или фанеры.

    При уклоне на обрешетке 10-15 градусов между перемычками делают шаг 45 см. А при уклоне уклона более 15 градусов шаг элементов обрешетки увеличивают до 60 см.

    Любая обрешетка каркаса в районе ребер, ендов и конька выполняется сплошной, в связи с повышенными требованиями к утеплению.

    Укладка на готовую крышу

    Инструкция следующая:

    1. В выбранном месте делается отверстие для трубы.

    2. Теперь можно установить трубу через специальный фартук. Края фартука подворачивают под лист ондулина, а зазоры в местах примыкания заделывают лентой Ондуфлеш.
    3. Фартук прибивается к обрешетке и армируется накладкой с внутренней стороны крыши.


    Внимание! Если фартук универсальный, то угол наклона крыши неважен. Иногда углы не совпадают. В этом случае переходник изготавливается вручную из оцинкованной стали или листа меди.

    Чем покрыть крышу своими руками – пошаговый монтаж

    Этап 1 … Монтаж ондулина на крышу начинается с оснащения стропил обрешеткой поверх предварительно уложенной пароизоляционной пленки. Такую же пароизоляцию можно установить со стороны чердака. Для заполнения зазоров обрешетки используют утеплитель, закрытый поверх стропильных ног гидроизоляционной пленкой. Поверх обрешетки контробрешетка снабжена ламелями, что позволяет создать технологическую вентиляционную полость.

    Этап 2 … Кровля из ондулина своими руками начинается с первого ряда, со скатов крыши. Лучше выбирать для этого подветренную сторону, чтобы избежать задувания под кровельное покрытие. При креплении листов важно добиться, чтобы их нижние края выступали за пределы карнизной доски. Выступ подбирается индивидуально: главное, чтобы вода эффективно отводилась за пределы кровли, к середине желоба. В любом случае выступ не должен превышать 70 мм. При укладке ондулина делается нахлест на одну волну. На величину продольного нахлеста влияет степень уклона ската: обычно они находятся в пределах 17-30 см. На каждый лист уходит 20 кровельных гвоздей, которые забиваются по центру листа через волну.

    Этап 3 … Укладка второго и каждого следующего листа осуществляется с его половины, чтобы добиться расширения швов кровли в соседних рядах. Данная схема монтажа используется до конька крыши.

    Этап 4 … Перед укладкой последних рядов под коньковый профиль монтируется дополнительная обрешетка.

    Для этих целей лучше всего использовать стандартный профиль той же фирмы, что и покрытие ондулин. Размер профилей внахлест друг на друга составляет 12,5 см. На каждую волну прибивается конек крыши.

    Этап 5 … Если стена и кровельная конструкция соединены, то используется стандартный профиль того же производителя. Тот же принцип применим и к оформлению мест соединения отдельных плоскостей кровельной поверхности (ендовы).

    Этап 6 … Место примыкания крыши к фронтону должно быть хорошо защищено от влаги. Это делается одним из двух способов. Один из них предполагает загибание края листа ондулина, который прибивается к фронтонной доске. Второй прием реализуется за счет обшивки края крыши прямоугольным профилем, либо клещом: это также позволяет сделать место стыковки более эстетичным.

    Выбор места для дымохода на крыше


    Труба должна быть рядом с самой высокой точкой крыши

    При организации прохода для дымохода важно правильно выбрать место для отводящего канала на крыше . Труба должна быть близко к самой высокой точке крыши. При этом необходимо соблюдать ряд требований пожарной безопасности:

    • размеры сечения и высота выбираются по рекомендации производителя используемого отопительного оборудования;
    • необходимо помнить о прямой зависимости между высотой дымохода и результирующей силой тяги агрегата;
    • швеллер должен заканчиваться на 0,5-1,5 м выше конька крыши;
    • чтобы не повредить стропильную систему, выход размещают между ее составляющими;
    • если труба расположена низко на скате, нужно сделать ее длинной, чтобы уложиться в рекомендации по высоте над элементами кровли;
    • конструкция состоит в основном из вертикальных частей труб (длина горизонтальных не более 1 м).

    Узлы прохода не должны располагаться рядом с окнами чердака, иначе продукты сгорания топлива будут задуваться в него ветром. В местах, где скаты образуют внутренний угол, этого делать тоже не стоит. Там трудно добиться хорошего соединения с трубой. Кроме того, зимой в этих районах появляются скопления снега. Жестко крепить дымоходную конструкцию к крыше нельзя: при повреждении последней труба может разрушиться. Это также увеличивает вероятность возгорания.

    Как ухаживать за ондулиновой кровлей

    Если процесс укладки листов производился по всем правилам, особого ухода за ними в процессе эксплуатации не потребуется. Все, что нужно будет делать, это своевременно удалять различные загрязнения с крыши загородного дома из ондулина, чтобы она прослужила как можно дольше. Через определенное время наблюдается постепенная потеря ондулином первоначальной свежести цвета. Для восстановления былой привлекательности покрытия обычно применяют покраску, используя для этого специальный материал.

    Как видно из описания, сделать крышу дома из ондулина своими руками вполне посильная задача. Все, что требуется в этом случае, — строго соблюдать технологию укладки и некоторые рекомендации, позволяющие на порядок увеличить продолжительность службы кровли.

    Варианты прохода дымохода через крышу


    При проходе возле деревянных стропил древесина обрабатывается огнезащитными пропитками

    Чтобы вывести дымоход через крышу, нужно сделать в нем отверстие. Для кирпичной трубы ее диаметр должен превышать диаметр дымохода на 0,25 м. Если кровля выполнена из негорючего материала (например, из асбестоцементного шифера), показатель можно уменьшить на 3-5 см.

    Если кровля облицована черепицей, при выполнении проходки потребуется установка дополнительного конструктивного элемента из стропил и обрешетки. Деревянные детали необходимо обработать противопожарной пропиткой и утеплить огнеупорным материалом – например, подойдет мягкая минеральная вата. Под трубу рядом с коньковой балкой укладывается защитный фартук. Если он снимается с конька, то фартук с одной стороны вставляется в конструкцию дымохода, а с другой прячется под кровлю.

    Правильное выполнение прохода дымохода через крышу сводит к минимуму вероятность возгорания. При расчете размеров конструкции необходимо соблюдать нормы СНиП.

    Что такое сэндвич-труба

    Сэндвич — данный вид труб получил такое название за свою многослойность по аналогии с названным изделием. Внутренний и внешний слои таких труб представлены металлическими цилиндрами, а средний слой представляет собой слой теплоизоляции.

    Металл для дымохода стали использовать давно. Простой пример – труба обычной буржуйки. Однако вскоре после ввода в эксплуатацию выяснилось, что металлические трубы имеют ряд недостатков. Проблема заключалась в том, что металлы, обладая хорошей теплопроводностью, быстро нагреваются и отдают тепло в окружающую среду, и всегда существует опасность воспламенения.

    Решение оказалось простым — металлическая труба была обернута слоем термозащитного материала. Однако такой материал плохо переносит условия окружающей среды и не очень привлекателен с эстетической точки зрения. 9№ 0003

    Сэндвич-трубы – следующее решение в эволюции металлических дымоходов. Поверх теплоизоляционного слоя укладывается еще одна металлическая труба, которая защищает два внутренних слоя от внешних воздействий и не портит внешний вид здания.

    Важно! Сэндвич-трубы можно приобрести в готовом виде, а можно сделать своими руками, подобрав материалы необходимых параметров. Следует помнить, что внутренняя труба должна быть дороже и качественнее внешней, но меньшего диаметра, и чем толще слой теплоизоляции, тем выше температура горения топлива в подогревателе.

    Внутренний цилиндр изготовлен из нержавеющей стали. Этот материал менее подвержен коррозии продуктами горения. Сталь должна быть качественной и высокотехнологичной. Предпочтение отдают тем вариантам, швы которых сварены методом TIG – наиболее надежному и износостойкому, но и самому дорогому.

    Средний слой обеспечивает теплоизоляцию и защищает окружающие поверхности от тепла. Для этих целей используется минеральная вата плотностью не менее 120 кг/м3. Толщина этого слоя зависит от температуры внутри дымохода. Этот параметр следует подбирать индивидуально.

    Внешний цилиндр также изготовлен из стали. Стоит отдать предпочтение нержавеющему материалу, но для экономии можно выбрать и оцинкованную сталь. Долговечность дымохода будет зависеть от его качества в меньшей степени, чем от качества внутреннего цилиндра. Кроме того, в продаже есть сэндвич-трубы с декоративными наружными цилиндрами.

    Как вывести кирпичный дымоход через крышу

    Для того, чтобы работа была выполнена качественно, и не приходилось повторять собственные ошибки, необходимо соблюдать несколько простых рекомендаций:

    1. Планировка — даже при «стихийном» ремонте все же должен быть момент, когда стоит остановиться и подумать: где именно будет располагаться печь, как будет выполнена система дымоудаления. Где на крыше будет проходить дымоход. Расчет позволит рассчитать, какой высоты дымохода над крышей будет достаточно для обеспечения необходимой тяги.
    2. Расположение дымохода. Существует общее практическое правило: чем сильнее ветер дует в дымоход, тем сильнее тяга в топке. Дымоход вслед за этим стараются расположить как можно ближе к центру крыши – к коньку. Высота над коньком зависит от того, насколько далеко от него находится труба.
    3. Герметизация и изоляция дымохода на крыше — однослойный металлический дымоход может нагреваться при интенсивном горении, кирпич нагревается не так интенсивно, но все же требует применения теплоизоляции в месте выхода кровельного пирога проходит. Выход через крышу дымохода необходимо тщательно утеплить, чтобы через отверстие не проходила влага.

    Эти три задачи являются основными и приоритетными и от профессионализма мастера зависит качество их выполнения.

    Вывод трубы через кровельный пирог по всем нормам пожарной безопасности

    Разделение дымохода и многослойного кровельного пирога (с утеплением, гидро- и пароизоляцией) выполняется по всем современным нормам:

    Это может быть интересно

    Теплоизоляция

    Отличительные особенности и разнообразие потолочной плитки. ..

    Теплоизоляция

    Как утеплить потолок в деревянном доме?

    Теплоизоляция

    Что такое нагревательный кабель?

    Теплоизоляция

    Теплый «пирог» для металлического дымохода

    • для двойных металлических труб предусмотрено внутреннее утепление минеральной ватой;
    • одиночная труба покрыта готовой изоляционной оболочкой необходимого диаметра и защищена снаружи;
    • в кирпичной кладке важно увеличить толщину стены порядка (38-40 см) и защитить контактные поверхности специальной штукатуркой.

    Короб для выхода дымохода сооружают из поперечного бруса и стропил, соблюдая расстояние от деревянной конструкции до металлического дымохода не менее 15 см. Щель между ними заполняется базальтовой ватой.

    В противопожарных нормах указано, что температура в контактном круге дымохода не должна быть выше 50°С. Пленочные мембраны внутри кровельного пирога могут быть выполнены из горючих материалов, поэтому зазор и дополнительное утепление негорючим между ними и трубой обязательна минеральная вата.

    Добавить комментарий

    Ваш адрес email не будет опубликован.

    *
