Узел прохода воздуховода через стену: варианты установки, особенности монтажа

Монтаж вентиляции – это один из важнейших этапов обустройства любого дома. Без грамотно организованного воздухообмена не будет возможна нормальная жизнедеятельность человека. При недостаточной вентиляции начинает портиться отделка, строительные материалы и в целом все, что находится в комнате. В квартирах обустройство узлов чаще всего выполняется через стену.

Схема вентиляции дома.

В частных домах применяются комбинированные методы организации проходов через стены и крышу. При желании самостоятельно обустроить вентиляционную систему нужно, прежде всего, выбрать подходящий тип воздухообмена, сделать необходимые расчеты и продумать, как должен быть выполнен проход воздуховодов через стены.

Устройство вентиляции через стену: доступные варианты

Существует 3 основных типа вентиляции. Вы можете выполнить монтаж:

  1. Воздухообмена с естественной циркуляцией.
  2. Системы с принудительным отводом воздуха.
  3. Смешанного воздухообмена.

Естественная вентиляция работает полностью в автономном режиме. Нужно лишь обустроить систему воздуховодов. Чаще всего делается вывод воздуховодов через стену. Дополнительные механизмы не устанавливаются. Работает такая вентиляционная система с использованием разности показателей давления и температуры в начале и в конце воздуховодов.

Рисунок 1. Принципиальная схема вентиляции.

Среди достоинств воздухообмена с естественной циркуляцией можно выделить:

  1. Полную автономность. Необходимость в установке дополнительных механизмов и подключении к электричеству отсутствует.
  2. Обеспечение безвредных для человека условий.
  3. Доступную стоимость монтажа и обслуживания. Достаточно лишь выполнить устройство воздуховодов и периодически проверять работу системы.

Главным недостатком подобной системы воздуховодов является то, что качество работы вентиляции полностью зависит от погодных условий. К примеру, при сильных порывах ветра может возникнуть обратная тяга.

При жаркой же погоде циркуляция воздуха будет практически отсутствовать, т.к. для нормальной работы системы температура внутри дома должна несколько превышать наружную температуру.

Естественная вентиляция часто встречается в старых постройках и в некоторых современных строениях. В многоэтажных домах выполняется устройство вывода воздуховодов там, где находится стояк. Располагаются они вертикально, и через них обеспечивается отведение отработанного воздуха наружу.

Ранее установка приточных каналов не предусматривалась конструкцией дома, т.к. в большинстве случаев строители считали, что чистый воздух будет попадать внутрь помещений через деревянные оконные рамы либо фрамугу в окне. Древесина по своей природной структуре является дышащим материалом. Однако все чаще владельцы выбирают пластиковые окна, герметичность которых исключает условия для естественного воздухообмена. По этой причине все чаще выполняется не только устройство воздуховодов, но и установка дополнительных агрегатов для создания принудительной вентиляции.

Рисунок 2. Схема узла прохода вентиляции.

С принципиальной схемой вентиляции в целом вы можете ознакомиться на следующем изображении: Рис. 1.

Для установки воздуховодов вам понадобится следующее:

  1. Составные элементы вентиляционной системы в соответствии с выбранным типом конструкции.
  2. Крепежные элементы (саморезы, анкерные болты – в соответствии с используемыми элементами).
  3. Теплоизоляция (обычно применяется минеральная вата).
  4. Электродрель.
  5. Перфоратор.
  6. Линейка и карандаш.
  7. Жидкие гвозди.

Вернуться к оглавлению

Особенности монтажа приточной вентиляции

Для того чтобы естественная вентиляция работала на должном уровне, установка приточных отверстий выполняется на наружной стене. Вытяжку же выводят на стене напротив или в другом помещении. Узел прохода в данном случае будет выглядеть так, как показано на следующем изображении: Рис. 2.

Для установки клапанов воздуховодов можно выбирать разные места. Чаще всего их устанавливают:

  1. Между отопительной батареей и подоконником.
  2. В стене возле оконного проема на высоте порядка 2 м.
  3. Вверху либо внизу оконной рамы.

Рисунок 3. Схема узла прохода вентиляции с клапаном.

Некоторые конструкции пластиковых окон предполагают наличие приточного окошка. Оно включает в свой состав заслонку и фильтр, что дает возможность регулирования работы приточного клапана.

При желании можно создать целую систему воздуховодов и вывести их через стены. Однако для регионов с суровым климатом установка такого отверстия является не самым лучшим вариантом. Через него будет проходить холодный воздух, а стена покроется конденсатом, который довольно быстро замерзнет.

Лучший вариант для таких местностей – установка клапана под окном, над радиатором отопления. С улицы будет проникать поток воздуха. Проходя возле радиатора, он нагреется и в комнату поступит уже теплым.

При желании можно выбрать клапан овальной, круглой либо прямоугольной формы.

Особого значения в обычных квартирах форма клапана не имеет. Выбирайте такой, который вам больше нравится.

Вернуться к оглавлению

Пошаговая инструкция по монтажу вентиляционного клапана под окном

Перед началом установки такого воздуховода нужно взять клапан, приложить его к стене и отметить при помощи карандаша место расположения будущего отверстия. После этого нужно выполнить сквозное отверстие сечением 60 мм. Это делается с помощью перфоратора. Отверстие воздуховода должно быть сделано с некоторым уклоном в сторону улицы, в подавляющем большинстве случаев достаточно уклона в 7 градусов.

Схема вентиляционного клапана.

Возьмите трубку воздуховода и теплоизоляционный материал. Поместите их в подготовленное отверстие. Утеплитель укладывается таким образом, чтобы не было щелей. Если полностью избавиться от всех щелей не получается, заделайте их монтажной пеной. Установите конструкцию клапана. Установка должна быть выполнена таким образом, чтобы клапан и трубка не соприкасались.

Далее, вам нужно выполнить на стене разметку для устройства крепежа.

После подготовки всех отверстий смонтируйте в них дюбели и установите корпус. Прикрепите его к стене при помощи шурупов. В завершение нужно надеть переднюю крышку. С наружной стороны надевается решетка.

На этом установку приточного клапана можно считать завершенной. В случае если через время вы заметите, что один клапан не справляется с поставленной задачей, установите дополнительный клапан или же несколько таких устройств. В продаже доступны разные модели клапанов. К примеру, широко представлены изделия с заглушками, которые при необходимости закрываются и открываются.

В случае с таким клапаном узел прохода выглядит так, как показано на следующем изображении: Рис. 3.

Вернуться к оглавлению

Особенности устройства принудительной вентиляции

Конструкция принудительной вентиляции подразумевает наличие вентиляторов достаточно высокой мощности. Они позволят регулировать систему под потребности конкретного помещения. К примеру, если жильцы на длительное время покидают квартиру или дом, регулятор можно настроить на минимальную работу. Полностью отключать систему нежелательно.

Если конструировать систему без использования электрического нагревателя, энергия будет расходоваться минимально. Отверстия воздуховодов лучше всего устанавливать направленными туда, где чаще всего проводят время жильцы дома.

Перед началом монтажа выполняется расчет и подготавливается проект системы. Выполняется устройство воздуховодов в каждом помещении. Все необходимые расчеты и проект должны быть выполнены со знанием дела. При отсутствии необходимых навыков и опыта такую работу лучше поручать специалисту. Непосредственно же монтаж вы сможете выполнить своими руками, ориентируясь на чертеж, требуемые размеры и места установки составных элементов.

Вернуться к оглавлению

Руководство по монтажу приточно-принудительной системы

Самый простой вариант организации воздухообмена – это монтаж приточных клапанов с вентилятором в стену.

Схема фильтра принудительной вентиляции.

Устанавливаются такие агрегаты в некоторой последовательности. Сначала вы проделываете в несущей стене, ведущей на улицу, отверстие. Делайте все так, как и в описанной ранее инструкции по монтажу приточной конструкции. Поместите в проем трубку воздуховода. Установите во внутреннюю часть данной трубки вентилятор.

Со стороны улицы на трубку воздуховода необходимо установить решетку. Непосредственно в помещении выполняется монтаж агрегатного устройства с фильтром на стену. Через этот элемент будет проходить воздух. Благодаря фильтру поступающие воздушные массы очищаются от вредоносных включений. После фильтра воздух проходит через шумопоглощающий материал, а уже затем через электронагреватель. Установка электронагревателя обязательна. В холодную погоду он будет подогревать уличный воздух.

Приточно-принудительная вентиляционная система позволяет распределять воздушные массы по помещениям, но это требует монтажа воздуховодов.

Для обеспечения распределения воздуха по комнатам к агрегату подключаются нержавеющие либо пластиковые отводы. Их концы нужно закрыть решетками.

Устройство системы воздухообмена имеет неразрывную связь с инженерно-техническими коммуникациями и требует обязательного учета архитектурных решений и особенностей конструкции строения.

Вернуться к оглавлению

Советы по противопожарной безопасности

При проектировании и в процессе использования вентиляционной системы нужно уделять особое внимание безопасности, а именно – установить автоматическую противопожарную систему. Такая система учитывается в процессе постройки любых зданий и на этапе монтажа вентиляции. Отнеситесь ответственно к этому моменту. Правильный подход позволит избежать каких-либо ошибок в процессе установки.

Вентиляция обязательно оснащается защитой от случайного проникновения огня. В случае если возникнет пожар, благодаря автоматическому устройству распространение огня будет остановлено за счет самозакрывающихся клапанов. В процессе монтажа системы воздухообмена для устройства воздуховодов и различных дополнительных элементов обязательно используется огнеупорный материал.

Вне зависимости от выбранного типа вентиляционной системы при большом желании ее можно установить своими руками. Нужно лишь знать принцип работы установки и выполнять монтаж в соответствии с технологией и всеми правилами.

Узлы проходов — ЗМК «Марка Стали»

Вентиляция

– одна из важнейших систем жизнеобеспечения здания. Главной ее задачей является выведение отработанного воздуха на улицу. Для этого необходимо трубу воздуховода вывести наружу через кровлю или стену. Не правильный монтаж зачастую приводит к протечкам и проблемам при работе системы.

Узел прохода – основной элемент вентиляционной системы, он используется для обустройства выхода вентиляционных шахт из здания или сооружения наружу. Главное его назначение – это удаление загрязненного и нагретого воздуха, сквозь кровлю или стену, в атмосферу и поддержание комфортного микроклимата внутри помещений. Узлы прохода могут применяться как для естественной, так и для принудительной вентиляции.

В частных домах и одноэтажных сооружениях узлы прохода устанавливают через кровлю, в квартирах же вентиляционные шахты выводятся наружу через стену. Между узлами прохода через кровлю и стену нет принципиальных отличий.

Узел прохода вентиляционной шахты представляет собой: трубу с опорным кольцом, присоединительными фланцами, с помощью которых он соединяется с воздуховодом, дефлектором или вентиляционным зонтом и кольцом для сбора конденсата, которое предотвращает попадание влаги в вентиляционную систему.
Все основные элементы узлов проходов изготавливаются из высококачественной стали и имеют высокий уровень герметичности. Исполнение прохода вентиляционной трубы выбирается в зависимости от климатических условий, назначения вентиляции, типа кровли и перекрытия.

Наша компания предлагает изготовление любых узлов прохода, подходящих для воздуховодов различного сечения, как по стандартным, так и по индивидуальным проектам. Мы приобретаем только с качественный металлопрокат у проверенных поставщиков, соответствующий всем современным стандартам. Вся наша продукция производится на специализированном оборудовании аттестованными высококвалифицированными рабочими.

Более подробную информацию об изготавливаемой нами продукции вы можете получить по телефону 8 (343) 384 84 48, либо, оставив заявку на нашем сайте.

Узел прохода через кровлю | Энциклопедия строительства YouSpec

Каждое сооружение вне зависимости от его типа нуждается в обустройстве системы вентиляции, важным составляющим элементом которой является узел прохода через крышу. Причем для каждой крыши узел прохода через кровлю формируется исключительно индивидуально. Следует заметить, что ввиду особой важности обустройство данного элемента регулирует ГОСТ.

Назначение узла прохода через кровлю

Основным предназначением этого элемента является отвод в атмосферу загрязненного воздуха в окружающую среду. Обустройство проходов для вентиляции выполняется в строгом соответствии с действующим ГОСТом.

В этом документе описаны все нормы его обустройства: расстояние от узла до края плиты, а также к парапету, диаметр отверстий, формирующихся в плитах перекрытия.

Однако не только устройство вентиляционной системы нуждается в формировании кровельной проходки. Узел прохода через кровлю незаменим при строительстве дымоходов в тех жилищах, в которых имеется печное отопление либо камины.

В зависимости от конструктивных особенностей кровли, использующегося типа вентиляции узлы, прохода могут быть самой разной формы: овальные, квадратные, круглые или прямоугольные.

Внешне они похожи на отверстия в плитах перекрытия, в которые вставлены металлические трубы и установлены непосредственно на поверхности крыши либо на специальные стаканы, изготовленные из металла, либо железобетона.

Для их формирования могут использоваться трубы, толщина металла которых не менее 1 мм. Сегодня современной промышленностью изготавливается огромное количество различных видов этих элементов, которые отличаются друг от друга не только по внешнему виду и толщине используемого металла, но и по размерам.

При выборе вида кровельных проходов необходимо учесть некоторые параметры.

Параметры, которые учитываются при выборе кровельных проходов:

  • Уровень влажности воздуха;
  • Степень его загрязненности;
  • Максимальная, а также минимальная его температура;
  • Степень его запыленности.

Если узел прохода через кровлю вентиляции монтируется использованием конструкций из железобетонна, то их закрепление на поверхности осуществляется посредством анкерных болтов. Элементы воздуховода должны обустраиваться в стаканах еще на стадии их установки.

При расчете кровельных проходов учитывается:

  • Угол кровельных скатов;
  • Расстояние от конькового элемента до прохода;
  • Толщина перекрытий;
  • Вид строительных материалов, использующихся при возведении крыши;
  • Размер подкровельного пространства.

    Варианты обустройства кровельных проходов

    На скатных крышах дымоходная проходка чаще всего устанавливается в непосредственной близости от кровельного конька. В этом случае места примыкания кровли к дымоходу нуждаются в особо тщательной герметизации для исключения образования течей.

    Существенным плюсом является и то, что большая часть трубы при такой установке будет защищена кровлей, что предупредит возникновение конденсата.

    При формировании узлов прохода через кровлю в области конькового бруса повышается риск возникновения вверху дымоходных каналов снежных карманов в месте примыкания труб к кровле и, как следствие, возникновение течей.

    Также при обустройстве проходки сквозь коньковый брус происходит нарушение его целостности, что также приводит к снижению несущих способностей стропильной системы.

    Для восстановления функциональности стропильной системы придется устанавливать дополнительные усиливающие элементы, что создает неудобства при формировании их на кровле мансардного типа.

    Однако такое месторасположение кровельного прохода обладает и одним важным достоинством, которое заключается в отсутствии возникновения снежных карманов.

    При прохождении кровельных проходов через крышу все области примыкания труб к деревянным элементам должны быть обустроены таким образом, чтобы полностью исключить возникновение возгорания в результате чрезмерного нагрева трубы.

    Чтобы предупредить забивания атмосферных осадков в просвет труб, они обустраиваются защитными зонтами.

    Также не рекомендуется осуществлять монтаж проходов дымовых труб в области ендовы, так как это усложнит герметизацию узлов соединения покрытия с защитным фартуком трубы. Не менее проблематичным будет загерметизировать узел примыкания кровли к стене в случае расположения там трубы.

    Помимо всего прочего, такое месторасположение дымоходных труб всегда сопровождается формированием снежных карманов, что рано или поздно приведет возникновению течей.

    Не менее сложным будет сформировать соединительный узел в области примыкания трубы к парапету.

    Типы кровельных проходок

    Сегодня выпускаются для обустройства систем вентиляции узлы проходов нескольких видов, среди которых можно встретить конструкции, оснащенные клапаном имеющим ручное управление, устройства без клапана, а также утепленные и неутепленные виды.

    Еще раз следует напомнить, что области примыкание кровли к стене при обустройстве вентиляции требует особенного подхода для предупреждения возникновения течей в самый неожиданный момент.

    Рекомендуем это почитать:



    Узел прохода воздуховодов через стакан — 17 Октября 2014

    1. Проект технического перевооружения теплоснабжения школы.

    2. Проект автомойки для пром. предприятия.

    3. Проект строительства КЛ 6кВ. Переход через мост.

    4. Проект реконструкции ВЛ 110 кВ.

    5. Схемы АВР от ABB.

    6. Проект молниеотвода Н=30,55 м. с прожекторной площадкой на высоте Н=22,81 м.

    7. Проект стоянки для тяжелой техники.

    8. Проект строительства водоспускной ЖБ трубы через дорогу.

    9. Коллекция элементов AutoCAD.

    10. Чертежи промышленных манипуляторов.

    11. Промышленная гидроизоляция Drizoro.

    12. УГО для проектирования ЛЭП.

    13. Чертежи аппаратных средств ABB EIB KNX.

    14. Типовой проект РП с питанием от 1-ого ввода.

    15. Проект электроснабжения школы на 70 квартир.

    16. Чертеж футбольного поля по стандартам FIFA.

    17. Элементы ГП промышленного предприятия

    18. Строительство фундаментов под опоры ВЛ 110 кВ

    19. Монтажная часть ВЛ 110 кВ

    20. Тепловые сети промышленного предприятия

    21. Конструкции для газовых трубопроводов ВД

    22. Инженерные коммуникации промышленного предприятия

    23. Изоляция резервуаров масла

    24. Анодное заземление

    25. Ограждение площадки завода

    26. Дренажная емкость

    27. СКУД промышленного предприятия

    28. Опоры газовых трубопроводов

    29. Звукопоглощающая изоляция трубопроводов

    30. Емкость для сбора конденсата

    31. Жалюзийная решетка для склада ГСМ

    32. Резервуары для нефтепродуктов

    33. Узел прохода воздуховодов через стакан

    34. Пожарная сигнализация склада ГСМ

    35. Площадка для резервуаров

    36. Площадки обслуживания

    37. Фундамент для ДЭС

    38. Заземление энергоблока

    39. Аккумуляторная

    40. Стропильная кровля здания

    41. Крепление дефлекторов к кровле

    42. Установка дымовой трубы

    43. Отопление калорифером

    44. Газовое пожаротушение

    45. Эскизы установки датчиков

    46. Благоустройство кабинетов руководства

    47. Пути подвесного транспорта

    48. Встроенная КТП

    49. Ввод теплосети в здание

    50. Узел управления системой отопления

    51. Контроль загазованности мастерской

    52. Газоходы котельной

    53. Слуховое окно

    54. Осмотровая канава

    55. Автоматизация воздушных завес

    56. Установка концевого выключателя

    57. Комплексная сеть связи

    58. Шкаф для зарядки аккумуляторов

    59. Свайной фундамент для склада

    60. Комната хранения оружия

    61. Металлические конструкции теплого склада

    62. Вентиляция холодного склада

    63. Водопровод холодного склада

    64. Металлическая крыша здания

    65. Пожарная сигнализация пункта охраны

    66. Отопление пункта охраны

    67. Локальная сеть АБК

    68. Телефонная станция АБК

    69. Фундамент антенной опоры

    70. Фундамент силового трансформатора ПС 110 кВ

    71. Устройство уклона трансформаторов

    72. Резервуары и поддоны ПС 110 кВ

    73. Плавка гололеда ПС 110 кВ

    74. Волновая эстакада

    75. Металлический навес

    76. Определение расходов воды

    77. Заземление столовой

    78. Вентустановка столовой

    79. Охранная сигнализация столовой

    80. Технологическое оборудование столовой

    81. Меблировка столовой

    82. Радиофикация столовой

    83. Электроосвещение водоблока

    84. Отопление водоблока

    85. Водоснабжение водоблока

    86. Проверка габаритов ОРУ 110 кВ

    87. Блок выключателя ОРУ 110 кВ

    89. Блок линии ОРУ 110 кВ

    90. Гирлянда изоляторов ПС70Е

    91. Заземление ПС 110 кВ

    92. Установка разъединителя РГ.1-35

    93. Установка оборудования ВЧ-связи

    94. Колодец с маслоуловителем ПС 110 кВ

    95. Ввод кабеля в ОПУ

    96. Установка трансформатора ТМН-6300

    97. Установка заземлителя ЗОН-110М

    98. Токопроводы 10 кВ

    99. Установка трансформатора ТМ-100

    100. Монтажная схема трансформатора ТМН

    101. Вентиляция ЗРУ-10 кВ

    102. Оперативный ток для ОРУ 110 кВ

    103. Шкаф управления оперативным током

    104. Собственные нужды ЗРУ-10 кВ

    105. Доска проходная с изоляторами

    106. Освещение ЗРУ 10 кВ

    107. Кабельные трассы ЗРУ 10 кВ

    108. Передвижная площадка для котельной

    109. Телемеханизация ПС 110 кВ

    110. Расчет токов КЗ в сети 10 кВ

    111. Топливозаправочный пункт

    112. Автоматизация котельной

    113. Эскизы установки датчиков

    114. Котел водогрейный

    115. Резервуар метанола

    116. Резервуар керосина

    117. Пробка сливная

    118. Заземление склада метанола

    119. Автоматизация склада метанола

    120. Пожарная сигнализация склада метанола

    121. Водоснабжение склада метанола

    122. Технологическая часть АГНКС

    123. Емкость дренажная

    124. Складское хозяйство

    125. Площадка очистных сооружений

    126. Станция по очистке бытовых стоков

    127. Емкость-накопитель очищенной воды

    128. Площадка для осадка

    129. Мойка машин. Дренажные приямки

    130. Мойка машин. Свайной фундамент

    131. Островок заправочного поста

    132. Элементы навеса АГНКС

    133. Дистанционное управление АГНКС

    134. Пожарная сигнализация. Складское хозяйство

    135. Технологическая часть. Складское хозяйство

    136. Электроснабжение складского хозяйства

    137. Охранная сигнализация. Складское хозяйство

    138. Заземление очистных сооружений

    139. Очистные сооружения. Конструкции металлические

    140. Очистные сооружения. Прокладка кабелей

    141. Очистные сооружения. Водоснабжение

    142. Очистные сооружения. Отопление

    143. Очистные сооружения. Вентиляция

    144. Очистные сооружения. Автоматизация

    145. Очистные сооружения. Пожарная сигнализация

    146. Установка для очистки дождевых вод

    147. Установка для очистки дождевых вод. Автоматизация

    148. Технология очистки дождевых стоков

    149. Вентиляция резервуара очищенной воды

    150. Площадка для осадка. Водоотведение

    151. Мойка машин. Строительство кровли

    152. Мойка машин. Электроснабжение

    153. Мойка машин. Автоматизация

    154. Мойка машин. Пожарная сигнализация

    155. Мойка машин. Системы связи

    156. Стойка для КТП 10 кВ

    157. КТП 10 кВ электроснабжение

    158. Насосная второго подъема. Фундаменты

    159. Насосная второго подъема. Отопление

    160. Насосная второго подъема. Водоснабжение

    161. Насосная второго подъема. Освещение

    162. Насосная второго подъема. Автоматизация

    163. Подпорная стена

    164. Газовое пожаротушение АБК

    165. Склад инвентаря. Пожарная сигнализация

    166. Склад масел в таре. Пожарная сигнализация. Рабочие чертежи марки ПС

    167. Канализационная насосная станция. Фундаменты

    168. 2КТПП630. Электроснабжение

    169. Внутриплощадочные сети. Прожекторное освещение

    170. Электроснабжение заградительных огней

    171. Сигнальное освещение антенной опоры

    172. Эстакада маслопроводов

    173. Кабельная эстакада

    174. Эстакада тепловых сетей

    175. Инженерные сети. Фундаменты

    176. Емкость. Конструкции металлические

    177. Склад масел. Технология

    178. Дренажная емкость. Строительная часть

    179. Автоматизация газоснабжения. Установка датчиков

    180. Дизельная электростанция. Электроснабжение

    181. Топливозаправочный пункт. Автоматизация

    182. Молниеотвод высотой 30.55 метров

    183. Молниеотвод высотой 37.85 метров

    184. Склад масел. Автоматизация

    Узел прохода вентиляционной шахты — способ установки и все виды

    Узлы в вентиляционных шахтах служат для герметичного оформления точки вывода вентиляционных труб, что предотвращает попадание внутрь системы механического мусора и осадков.



    Способ установки

    Устройство прохода монтируется в точке прохождения вентиляционной трубы через стены либо крышу. Используется он как в принудительной, так и в естественной системах вентиляции. Может устанавливаться на железобетонные стаканы, либо напрямую на стропилах кровли. Если используется ж/б стакан, то монтаж осуществляется на анкерные болты, чтобы уменьшить нагрузку на кровлю.

    Определяется в зависимости от:

    1. Угла наклона ската крыши
    2. Материала покрытия чердака и его толщины
    3. Вида покрытия крыш
    4. Атмосферных условий – влажности, ветрового, снегового и температурного режимов и пр. Особенно важна толщина снегового покрова, так как именно снег может перекрывать вентиляционные каналы и блокировать поток воздуха.

    Главное свойство

    Главное свойство, которым должны обладать узлы прохода вентиляционных шахт через покрытия зданий, это герметичность и наличие термоизоляции в виде базальтового волокна, или минеральной ваты (рулонной или листовой) из штапельного волокна. Теплоизоляция уменьшает количество конденсата, так как разница между температурами внутри и снаружи помещения снижается. Неутепленные конструкции применимы в регионах с мягким климатом.

    Если модуль прохода имеет клапан, то должна быть установлена площадка под регулирующий механизм. Модели с клапаном дают возможность останавливать поток воздуха и регулировать его. Устанавливаются они в административных и производственных зданиях. Бесклапанные модели не имеют средств управления и устанавливаются в жилых домах. Стоимость бесклапанных систем ниже, чем узлов с клапаном.



    Устройство узла прохода

    Устройство состоит из патрубка с приваренным к нему опорным кольцом и двумя фланцами. Опорное кольцо укреплено ребрами жесткости. Патрубок узла прохода крепится к ж/б стакану либо к кровле с помощью опорного фланца. Хомутом верхнего фланца к патрубку крепится шахта с круглым сечением, кронштейнами нижнего – клапан или воздуховод.

    От того, насколько правильно установлена конструкция, зависит эффективность работы системы вентиляции и наличие или отсутствие течи.

    Виды узлов прохода

    • Утепленные
    • Искрозащищенные. Применяются на производствах, где через систему вентиляции проходят взрывоопасные газовые и паровые воздушные смеси
    • Без клапана
    • С клапаном. Имеют сборник для конденсационной жидкости — кольцо, исполняющее роль желоба для стока влаги

    Клапана бывают механические и ручные

    Ручное управление целесообразно применять, когда вентилирование работает стабильно в одном режиме и не требуется многократно этот режим изменять. Ручное управление реализуется с помощью противовеса и тросика, которым регулируется циркуляция воздушного потока в помещении. Такое управление не сложное, имеет высокую эффективность.

    Механическое управление осуществляется с помощью специального исполнительного механизма управления.



    Маркировка узлов прохода

    • УП 1 ― без клапана

    Модели с клапаном маркируются так:

    • УП 2 ― с ручным управлением
    • УП 3 ― с механическим управлением электроприводом
    • УП 4 ― с ручным управлением, утепленный
    • УП 5 ― с механическим управлением, утепленный
    • УП 6 ― с ручным управлением, искрозащищенный, неутепленный
    • УП 7 ― с ручным управлением, искрозащищенный, утепленный

    Каждый вид устройства может иметь или не иметь в составе кольцо для сбора конденсата.
    Материалом, из которого изготавливается узел прохода вентиляционной шахты через кровлю, является сталь (нержавеющая или черная) толщиной до 2мм.

    В зависимости от вида применяемой вентиляционной системы узлы могут иметь разные размеры и форму. По форме они бывают круглыми, прямоугольными, квадратными и овальными, в зависимости от формы отверстия под вентиляционную трубу. Вид модуля подбирается в зависимости от типа кровли.

    Дополнительная гидроизоляция, которую должен иметь узел вентиляционной шахты, представляет собой юбку. Монтируется устройство строго до того, как крыша будет накрыта, а после окончания всех кровельных работ проводится его герметизация. Герметизируется конструкция с целью сохранения тепла и предотвращения попадания влаги внутрь системы. Если крыша исполнена из металлочерепицы, дополнительно используют фольгированную бумагу и заливку всех отверстий герметиком.



    Узел прохода через кровлю

    Следует выбирать узлы прохода через кровлю, изготовленные отечественным производителем, так как они адаптированы к климатическим особенностям именно нашей страны.
    В профилактических целях узлы прохода вытяжных вентиляционных шахт должны периодически осматриваться на предмет:

    1. Отсутствия механического мусора внутри клапана
    2. Свободного, без помех, вращения клапана на подшипниках
    3. Требуемой величины зазора между полотном клапана и корпусом (2мм)
    4. Целостности и хорошего функционирования накладок и уплотнителей
    5. Целостности покрытия снаружи и внутри узла

    При нарушении какого-либо из перечисленных пунктов узел не может допускаться к эксплуатации.

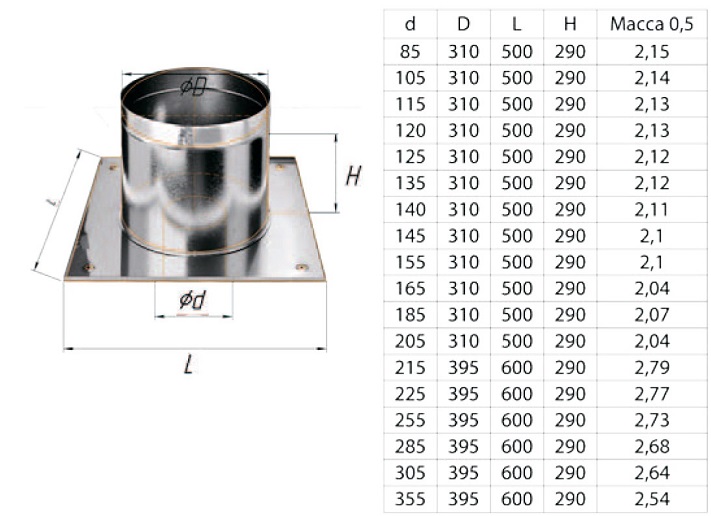

    Узел прохода круглый вентиляционный из оцинкованной стали

    Узел проходя через кровлю здания, может способствовать образованию влаги, в таких случаях внутри устанавливается кольцо для сбора конденсата. Так же может быть установлен клапан с ручным управлением или узел прохода может быть утеплен.

    На собственных производственных мощностях, мы изготавливаем круглые вентиляционные узлы прохода используя высококачественную сталь (оцинкованную, нержавеющую, черную). Крепление так же может быть ниппельное или фланцевое по требованиям заказчика. При покупке узла прохода необходимо учитывать угол наклона крыши, на которой будет установлен этот элемент вентиляционной системы. Участок производства круглых узлов прохода оснащен современными высокотехнологичными станками, что гарантирует точность размеров и полное соответствие стандартам Российской Федерации (класс П и Н). Все готовые изделия проходят контроль качества и инспектируются на предмет геометрической точности изготовления

    По чертежам заказчика могут быть изготовлены индивидуальные размеры вентиляционных узлов прохода круглого сечения.

    Все изделия имеют сертификаты соответствия Госстандарта России. Благодаря использованию в производстве современного автоматизированного оборудования, нам удалось обеспечить высокую производительность и качество нашей продукции. Минимизация отходов заготовительного материала способствует снижению себестоимости и цены на готовую продукцию. Вентиляционный узел прохода круглого сечения нашего производства обеспечит безопасность монтажа и долговечность эксплуатации.

    Диаметр D, мм Длина L, мм Площадь поверхности, м2 расчетная масса, кг
    100 L=1000 1,3 6,2
    125 L=1000 1,4 6,65
    140 L=1000 1,5 6,9
    160 L=1000 1,5 7,3
    180 L=1000 1,6 7,65
    200 L=1000 1,7 8
    225 L=1000 1,8 8,45
    250 L=1000 1,9 8,9
    280 L=1000 2 9,45
    315 L=1000 2,1 10,05
    355 L=1000 2,3 10,8
    400 L=1000 2,5 11,6
    450 L=1000 2,7 12,55
    500 L=1000 2,9 13,5

    Узел прохода воздуховодов через стены

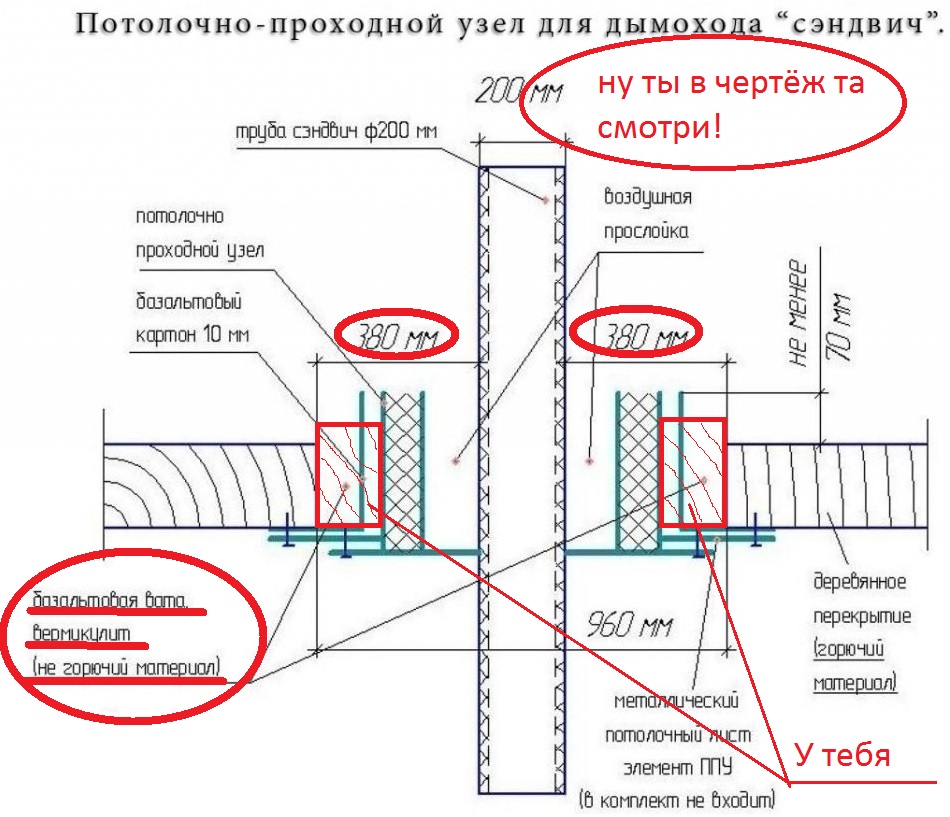

    Узлы прохода

    Возможно, я ошибаюсь. Напишите четко, что мы с вами заодно.

    Это-ж автор хочет дырявить плиту поперек Согласен, что плиту вдоль можно буровить практически без ограничений. Автору: информация к размышлению: плита — шаг пустот 16см, диаметр не больше 14см.

    Если уж очень хочется делать именно так, то надо принять во внимание, что плита армирована неравномерно — там максимум 4 нитки две могут быть сдвоенные если смотреть сечение будет где-то так:!

    Если газобетонная стенка не несущая и плита не особо нагружена, типа, печь на ней не стоит ИМХО можно делать. Но это ИМХО — реально надо смотреть нагрузку на плиту.

    2. ОБЩИЕ ПОЛОЖЕНИЯ

    А около арматуры буровить Я не стал-бы. Трещины вокруг арматуры — не есть гут! Разьве что алмазной коронкой сверлить.

    Я все пересмотрел! Прошу прощения за временное отсутствие.

    Типовая технологическая карта ТТК составлена на один из вариантов производства работ по монтажу воздуховодов систем вентиляции промышленных и общественных зданий. ТТК предназначена для ознакомления рабочих и инженерно-технических работников с правилами производства работ, а также с целью использования при разработке проектов производства работ, проектов организации строительства, другой организационно-технологической документации.

    Пересмотрел я вент шахту, архитектор меня разубедил в надобности такого варианта опасно!! Да и стену планировал несущую!

    Теперь получаеться вот как на рисунке. Фундамент мне так и так поднимать кирпичем, для нормальной высоты подвала. Установка нижних фланцев проходки с закреплением их со стороны чердака, протягивание и присоединение воздуховода.

    Надевание юбки, прикручивание ее краев саморезами к кровле, герметизация места примыкания к трубе с помощью хомутов и уплотнителей. На крышах с мягкими и наплавляемыми покрытыми защитный колпак фиксируется герметиком. Эти узлы нарушают целостность пирога и представляют серьезную угрозу для герметичности крыши, их нельзя размещать в местах скопления влаги или снега. При организации естественного вентилирования чердака и отсутствии воздуховодов их закладывают одновременно с остальными конструкциями, с подворачиванием слоев паро- и гидроизоляции и фиксацией их к проходной трубе липкой лентой.

    Проход вентиляции через ж/б перекрытия

    Форма последней должна повторять все изгибы волны черепицы или профнастила. Фартук вырезается из листа оцинкованного металла. Его верхний край заводится под коньковую планку, а нижний завершается на см ниже точки вывода трубы на крыше.

    Сильно выступающие изделия дополнительно фиксируются с помощью кронштейнов и расчалок, при высоте ниже 30 см в этом нет необходимости.

    Узлы прохода вентиляции «Провенто»

    Для зданий с плоской кровлей используются УП со стаканами из бетона. Они выводятся через специальные отверстия на плитах перекрытия, предусмотренные проектом, и герметизируются обычным цементным раствором и жидкой гидроизоляцией.

    Установка защитных козырьков обязательна, чем они надежнее — тем лучше. Вне зависимости от разновидности участки с вентиляционными узлами периодически осматривают на потерю герметичности, при их обнаружении меры по ее усилению принимаются незамедлительно.

    Компания Технониколь занимается производством мягкой кровли с начала х годов. Оглавление: Устройство воздуховодов Разновидности и маркировка Технология монтажа по шагам Конструкция вентиляционной системы Основными элементами служат трубы, удаляющие отработанный воздух в атмосферу через специально оборудованные каналы или обеспечивающие приток свежего кислорода.

    Виды и маркировка узлов прохода Размеры, чертежи и технические характеристики регламентированы серией 5. В зависимости от конструктивных особенностей и назначения выделяют: 1. Выделяют: УП1 с обозначением от 00 до 10 — без клапана.

    ТТК. Монтаж воздуховодов

    УП2 от 00 до 10 — с клапаном и ручным управлением, без кольца для сборки конденсата. УП2 от 11 до 20 — то же, с кольцом. Большая Новодмитровская, 14, стр. Запрос обратного звонка Наш консультант свяжется с вами и ответит на все интересующие вас вопросы. Запросить прайс-лист.

    Адрес город :. Использование гильзы для узла прохода трубы через кровлю или другой элемент предотвращает попадание насекомых, мелких животных и неприятных запахов из одного помещения в другое.

    Конструкция вентиляционной системы

    В перегородке для заделки зазора между гильзой и магистралью допустимо применение любого мягкого материала, независимо от его пропускной способности и герметичности. При проходе через перекрытия обеспечить герметичность необходимо.

    Геометрические и конструктивные характеристики воздушных затворов должны обеспечивать предотвращение распространения продуктов горения при пожаре из коллекторов через поэтажные сборные воздуховоды в помещения различных этажей; длину вертикального участка воздуховода воздушного затвора следует принимать по расчету, но не менее 2 м. Вертикальные коллекторы допускается присоединять к общему горизонтальному коллектору, размещаемому на чердаке или техническом этаже; в зданиях высотой более 28 м на вертикальных коллекторах в местах присоединения их к общему горизонтальному коллектору следует устанавливать противопожарные клапаны. К каждому горизонтальному коллектору следует присоединять не более 5 поэтажных воздуховодов с последовательно расположенных этажей.

    Герметичная прокладка не допустит проникновения воды на нижние этажи или в помещение в случае поломки или протечки. Для узлов прохода трубопроводов через железобетонные перекрытия используют стальные гильзы. Другие материалы применяются с хрупкими магистралями, когда царапины или порезы труб недопустимы в напорных конструкциях. Торцы стальных футляров обрабатываются и развальцовываются, при наличии острых краев проводят раззенковку.

    Гильзы из пластмассы не обеспечивают надежную адгезию с раствором цемента. Рубероид при укладке пластмассовых соединений не применяют во избежание контакта нефтяных составляющих с пластмассой.

    Fan-tastic наконечники для вентиляции ванны — Extreme How To

    Обеспечьте циркуляцию свежего воздуха и избавьтесь от нежелательной влаги.

    Роб Робиллард

    Перед ремонтом ванной комнаты и даже во время нее я часто разговариваю о планировке плитки и светильников, стиле и отделке. Но разговор редко приводит к обсуждению вентиляции ванных комнат, таких вопросов, как CFM, минимизация воздуховодов и размещение внешних головок и обратных заслонок.

    В моей колонке Boston Globe и на моем веб-сайте ConcordCarpenter я часто получаю вопросы о вентиляции и влажности в ванных комнатах. К сожалению, существует множество дезинформации о вентиляции в ванных комнатах.

    Некоторые спрашивают, можно ли выпускать влажный душевой воздух через перекрытие крыши или неотапливаемый (но вентилируемый) чердак. Другие спрашивают, стоит ли им беспокоиться по поводу своих нынешних пластиковых трубок длиной в милю.

    Еще есть те, кто жалуется на загадочное пятно на потолке.Пятно — результат фановой трубы, которая была проложена через неотапливаемый чердак, где влага, накопившаяся из-за провала трубы, замерзла, а через несколько месяцев растаяла, запачкав штукатурный потолок внизу. Загадочное пятно разгадано!

    Отсутствие вентиляции душа или неправильная вентиляция могут привести к повышению влажности в ванной. Когда в ванной комнате повышается влажность, теплый влажный воздух движется к более прохладным поверхностям стен, где он снова конденсируется в воду.

    Влажный воздух также может проникать в полость стены и конденсироваться внутри стены.Обе ситуации могут привести к появлению плесени, запаха, а иногда и к повреждению конструкции.

    Влага также отслаивает обои или краску. Увидеть или почувствовать запах плесени и грибка — хороший показатель того, что у вас проблема с повышенной влажностью.

    Итак, как нам отремонтировать наши ванные комнаты и при этом наслаждаться горячим паром и избежать проблем с плесенью?

    Этот потолок в стиле лофт станет местом установки нового вентилятора для ванны в этом проекте.

    Единственный эффективный способ предотвратить появление плесени — это поддерживать низкий уровень влажности в помещении. Вентилятор для душа с надлежащей вентиляцией удалит влагу и снизит влажность в вашем доме.

    Осмотрите раму, чтобы определить лучший путь в воздуховоде и положение для установки вентилятора.

    Выбор лучшего вытяжного вентилятора

    Самая важная особенность вентилятора для душа для ванной — его способность удалять влагу не только в процессе ее образования, но и в то время, когда капли влаги плавают в воздухе, прежде чем конденсироваться на стенах и потолках.

    Установите проводку для источника питания и управления переключателем.

    Чтобы вентилятор для ванной выполнял свою работу, необходимо сосредоточить внимание на пяти основных моментах:

    • Подбор вентилятора под комнату
    • Размещение вентилятора в лучшем месте для достижения успеха
    • Правильная установка вентилятора
    • Снижение шума вентилятора
    • Таймер

    Определение размеров вентилятора

    Перед покупкой вентилятора для ванной необходимо подобрать его размер в соответствии с размером вашей комнаты, чтобы он мог адекватно справляться с воздушным потоком в этом пространстве. Это означает, что вам необходимо подобрать вентиляторы CFM по размеру вашей ванной комнаты. Большинство людей правильно подбирают вентилятор по размеру комнаты, но при расчетах не учитывают длину участка воздуховода и колен.

    Определить минимальный CFM вашей ванной комнаты очень просто: просто умножьте ширину комнаты на длину на высоту на 0,13.

    Многие вентиляторы указывают максимально допустимую длину воздуховода. Не забудьте включить в свои расчеты длину участка воздуховода и любые изгибы. Добавление коленчатого соединителя или внешнего вентиляционного колпака с устройством предотвращения обратного тяготения увеличит длину воздуховода примерно на 10-15 футов.Если у вас длинные или сложные воздуховоды, вам может понадобиться вентилятор с более высоким номиналом CFM.

    Вы также должны учитывать ACH, воздухообмен в час, то есть скорость потока воздуха, достаточную для удаления объема воздуха в данном помещении определенное количество раз в час. Вытяжной вентилятор в ванной должен быть такого размера, чтобы полностью удалять воздух в ванной со скоростью 11-15 замен за один час.

    Расположение вентилятора

    Расположите вентилятор для ванной, чтобы обеспечить максимальную вытяжку влажного воздуха.

    Пар поднимается вверх, поэтому потолок душа всегда является хорошим местом для вентилятора. Если это невозможно, поместите вентилятор рядом с душем.

    В сводчатых потолках иногда над душевой кабиной можно разместить вентилятор или можно установить настенный вентилятор с высоким потолком.

    Установите вентилятор правильно

    Воздуховод вентилятора ванны может отрицательно повлиять на его производительность. Неизолированные, малоразмерные или обвисшие гибкие воздуховоды, а также чрезмерная длина или чрезмерное использование колен — все это может отрицательно повлиять на номинальный воздушный поток вентилятора.

    Для того, чтобы вентилятор оставался эффективным, старайтесь размещать вашу установку с минимальными оборотами.

    Подсоедините отводы воздуховодов к вентилятору по мере необходимости, чтобы обеспечить прямой участок воздуховода к внешней стороне дома.

    Лучше всего использовать прочную гладкую алюминиевую трубу. Твердый воздуховод обеспечивает лучший воздушный поток, поскольку он имеет меньшее сопротивление воздуха и его легче держать на прямом участке, чтобы избежать провисания.

    Отметьте центральную точку воздуховода на внешней стене и просверлите небольшое отверстие в стене до конца.Проденьте проволоку через стену, чтобы отметить эту точку снаружи.

    При установке сплошной трубы создайте небольшой уклон к внешней стороне здания на случай, если в трубе конденсируется вода. Вы хотите, чтобы влага не стекала обратно к вентилятору.

    Примите меры для правильной поддержки участка трубопровода снизу, с блокировкой, или сверху, с помощью водопроводной ленты или больших прочных кабельных стяжек (с отверстиями для винтов). Я использую металлическую сантехническую ленту — это оцинкованная лента с отверстиями для шурупов через каждые 1/2 дюйма.

    Выступающий провод точно указывает на выходное отверстие воздуховода.

    Установите трубу так, чтобы все швы были обращены вверх, и заклейте эти швы и все стыки алюминиевой лентой (не изолентой). Сохранение швов трубы вверху предотвратит попадание влаги в дом. Маленькие винты для листового металла приемлемы с вентиляционной трубкой для ванны, но алюминиевая лента прекрасно работает и без них.

    Pro Совет: Перед установкой винтов или скотча убедитесь, что вы установили трубу на внешний вентиляционный колпак и установили ее всухую.Вы можете прикрепить вытяжку к трубе снаружи, а затем вдвинуть ее в стену дома.

    Если труба воздуховода будет проходить через некондиционированные пространства (подползти и чердаки), обязательно установите на нее изоляционную втулку, чтобы предотвратить замерзание влажного воздуха внутри трубы.

    Используйте кольцевую пилу, чтобы вырезать проход для воздуховода.

    Вентилятор для ванной ДОЛЖЕН быть выведен наружу здания, чтобы избежать проблем, связанных с влажностью.

    Часто дополняется стеной, потолком или крышкой. Когда это возможно, я предпочитаю выводить свои вентиляторы через внешнюю стену через внешний кожух с защитой от обратного течения.

    Pro Подсказка: При установке обшивки со скошенной кромкой или обшивки из черепицы я часто разрезаю сайдинг и устанавливаю заднюю панель из ПВХ в доме. Я прошиваю эту доску и предварительно просверливаю в ней отверстие, чтобы вентиляционный колпак прилегал заподлицо с доской, предотвращая тем самым большие зазоры.

    Установите монтажную пластину вентиляционного колпака. Затем установите вытяжной колпак и прикрепите его к дому.

    Шум вентилятора

    При выборе вытяжных вентиляторов учитывайте, какой шум они производят. Вытяжные вентиляторы для ванной измеряют уровень шума с помощью сонов.

    Вместо вентилятора для ванной на 4-6 человек выберите вентилятор с рейтингом, близким или равным 1,5, то есть гораздо более тихий вентилятор. Возможно, вам придется смириться с некоторым шумом для более мощного вентилятора, в зависимости от размера вентилятора и расположения трубопровода.

    Показанный вентиляционный канал проходит вдоль стены до угла дома.

    Большинство этикеток вентиляторов имеют рейтинги Института домашней вентиляции (HVI), поэтому вы можете сравнить уровень шума и энергоэффективность.Выберите самый тихий и энергоэффективный вентилятор, который сделает всю работу за вас.

    Есть много качественных брендов: Nutone, Panasonic, Ventech и Broan. Предлагаю выбрать вентилятор с шарикоподшипниковым мотором за качество и долговечность.

    Управление вентиляторами

    Рекомендуется, чтобы вентилятор для ванны работал не только во время, но и в течение 20 минут после принятия душа — и при закрытой двери ванной.

    Многие люди до сих пор используют выключатель для вентилятора душа. У этого типа переключателя есть две очевидные проблемы.Либо люди выключают вентилятор после душа, в результате чего в воздухе остается много влаги, либо они забывают и оставляют вентилятор включенным, возможно, на несколько часов. У меня есть две дочери, которые иногда оставляли вентилятор включенным на весь день, пока я не обнаружил, что он работает, когда пришел домой после работы. Это слишком много тепла или переменного тока из дома днем! В результате я установил таймер вентилятора с датчиком влажности, чтобы он включался автоматически, если они забудут или если влажность в комнате будет слишком высокой.

    Все стыки заклеены алюминиевой лентой.

    Лучший способ гарантировать, что у вашего вентилятора для ванной есть время, необходимое для правильного воздухообмена, — это использовать таймер вентилятора душа. Таймеры вентилятора бывают всех стилей, но я предпочитаю те, которые предустановлены или позволяют вам настроить вентилятор во время установки. Мои вентиляторы настроены на 30 минут, что покрывает 10-минутный душ и 20 минут бега. Если душ занимает больше времени, я сбрасываю его перед выходом из ванной.

    Вот точка выхода изнутри, где воздуховод заканчивается вентиляционным колпаком.

    Выбор и установка лучшего вентилятора для вашего местоположения — важная часть реконструкции вашей ванной комнаты. Качественный вентилятор для ванной, правильно установленный, удалит влагу и запахи из вашей ванной комнаты и улучшит качество воздуха в помещении.

    Не забудьте найти время, чтобы досконально изучить потребности в вентиляции вашей ванной комнаты и следовать инструкциям производителя, а также этим передовым методам процедуры установки. Результат будет ФАН-вкусным!

    Боковое примечание

    Советы по установке воздуховодов

    Закройте все стыки труб, колен и соединительных швов алюминиевой лентой (кроме стандартной клейкой ленты).

    По возможности используйте гладкий прочный алюминиевый воздуховод. Ребристый пластиковый воздуховод может образовывать провалы, в которых влага может конденсироваться и скапливаться, что в конечном итоге вызывает запахи или утечку в нижний потолок. Со временем гибкий пластик также может стать хрупким и потрескаться, поэтому прочный алюминиевый воздуховод является более качественным материалом.

    Гладкий прочный алюминиевый воздуховод имеет меньшее сопротивление воздуха, чем ребристый пластиковый воздуховод.

    Установите воздуховод так, чтобы швы были обращены вверх и с небольшим уклоном к наружному вентиляционному колпаку.На чердаках без кондиционирования или в подпольях изолируйте воздуховод.

    Вентиляционные каналы для ванных комнат всегда должны заканчиваться снаружи дома.

    Проветривайте помещение наружу с помощью вытяжки с защитой от обратного течения.


    Рекомендуемые статьи

    Заявка на патент США на переходной КАНАЛ ДЛЯ ИСПОЛЬЗОВАНИЯ В ТУРБИННОМ ДВИГАТЕЛЕ И СПОСОБ СБОРКИ Заявка на патент (Заявка № 20140086739 от 27 марта 2014 г.)

    УРОВЕНЬ ТЕХНИКИ

    Область раскрытия в целом относится к газотурбинным двигателям и, более конкретно, к переходному каналу для использования в газотурбинном двигателе.

    По крайней мере, некоторые известные газотурбинные двигатели включают в себя передний вентилятор, центральный двигатель и турбину низкого давления (LPT), соединенные вместе с последовательным соотношением потоков. Основной двигатель включает, по меньшей мере, один компрессор, камеру сгорания и турбину высокого давления (ТВД). Более конкретно, компрессор и HPT соединены через вал, образуя узел ротора высокого давления. Воздух, поступающий в основной двигатель, сжимается, смешивается с топливом и воспламеняется с образованием высокоэнергетического газового потока. Поток газа с высокой энергией направляется через HPT, чтобы вращать HPT, так что вал вращает компрессор.Затем поток высокоэнергетического газа направляется к LPT, подключенному ниже по потоку от HPT через переходной канал.

    Обычно известный HPT имеет меньший радиус, чем известный LPT. По существу, известные переходные каналы, соединенные между HPT и LPT, имеют поперечное сечение S-образной формы для облегчения потоковой передачи между ними. Как правило, желательно перейти от турбины высокого давления с меньшим радиусом к турбине низкого давления с большим радиусом на как можно более коротком осевом расстоянии.Такой быстрый переход с более коротким переходным каналом способствует снижению веса всего узла турбины и способствует увеличению производительности двигателя. Однако использование более короткого переходного канала с агрессивной кривизной может привести к разделению потока на пограничных слоях стенок переходного канала.

    КРАТКОЕ ОПИСАНИЕ ИЗОБРЕТЕНИЯ

    В одном аспекте предоставляется переходный канал для использования в газотурбинном двигателе. Переходный канал включает в себя радиально внутреннюю стенку и радиально внешнюю стенку, расположенную вокруг радиально внутренней стенки, определяющую проход для потока между ними.Радиально внешняя стенка проходит и имеет контур от переднего конца до нижнего по потоку конца переходного канала. По существу, наклон радиально внешней стенки увеличивается от входного конца к заданному осевому положению и уменьшается от заданного осевого положения к нижнему по потоку концу.

    В другом аспекте предоставлен узел турбины. Узел турбины включает турбину высокого давления, турбину низкого давления и переходной канал, соединенный между ними. Турбина высокого давления расположена вокруг оси средней линии на первом радиусе от оси средней линии, а турбина низкого давления расположена вокруг оси средней линии на втором радиусе от оси средней линии, который больше первого радиуса.Переходный канал включает в себя радиально внутреннюю стенку и радиально внешнюю стенку, расположенную вокруг радиально внутренней стенки, определяющую проход для потока между ними. Радиально внешняя стенка проходит и имеет контур от переднего конца до нижнего по потоку конца переходного канала. По существу, наклон радиально внешней стенки увеличивается от входного конца к заданному осевому положению и уменьшается от заданного осевого положения к нижнему по потоку концу.

    В еще одном аспекте предоставляется способ сборки переходного канала для использования в узле турбины.Переходный канал включает радиально внутреннюю стенку и радиально внешнюю стенку. Способ включает в себя размещение радиально внешней стенки вокруг радиально внутренней стенки таким образом, чтобы между ними образовывался проход для потока, и продолжение радиально внешней стенки от входного конца до нижнего по потоку конца переходного канала. Способ также включает в себя формирование контура радиально внешней стенки от входного конца до выходного конца таким образом, чтобы наклон радиально внешней стенки увеличивался от входного конца до заданного осевого положения и уменьшался от заданного осевого положения к нижнему по потоку концу.

    КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

    РИС. 1 представляет собой вид в разрезе типичного газотурбинного двигателя.

    РИС. 2 — вид в перспективе примерной центральной рамы турбины, которая может использоваться в газотурбинном двигателе, показанном на фиг. 1.

    РИС. 3 — вид в перспективе примерного обтекателя, который может использоваться с центральной рамой турбины, показанной на фиг. 2.

    РИС. 4 — схематический вид в разрезе переходного канала, образованного из обтекателя, показанного на фиг.3.

    РИС. 5 — нормализованный вид местного уклона стены для примерной радиально внешней стенки, которая может использоваться в переходном канале, показанном на фиг. 4.

    ПОДРОБНОЕ ОПИСАНИЕ ИЗОБРЕТЕНИЯ

    Варианты осуществления настоящего раскрытия относятся к использованию переходного канала для соединения выпускного отверстия турбины высокого давления (HPT) с входом турбины низкого давления (LPT). в газотурбинном двигателе. В общем, желательно быстро перейти от HPT с меньшим радиусом к LPT с большим радиусом с переходным каналом для канала текучей среды, протекающей через него.Переход на больший радиус способствует повышению производительности и эффективности LPT. Однако использование переходного канала, который имеет более короткую осевую длину с агрессивным наклоном внешней стенки, может привести к разделению потока в пограничном слое текучей среды, протекающей через него. Кроме того, известные переходные каналы включают проходящие через них стойки и / или обтекатели, которые используются для поддержки центральной рамы турбины. Эти известные стойки и обтекатели нарушают поток жидкости, протекающей через переходной канал. Соответственно, разделение потока может также происходить на обтекателе или на границе раздела между обтекателем и внешней стенкой, т.е.е. в месте взаимодействия обоих пограничных слоев.

    По существу, в примерном варианте осуществления описанный здесь переходный канал способствует уменьшению разделения потока текучей среды, направляемой от HPT к LPT. Более конкретно, переходный канал включает в себя агрессивный уклон внешней стенки от входа в канал до заданного осевого положения переходного канала и уменьшенный уклон внешней стенки от заданного осевого положения до выхода из канала. В приведенном в качестве примера варианте осуществления заданное положение по оси является самой толстой частью (положение T max ) обтекателя аэродинамической стойки.Соответственно, описанный здесь переходный канал способствует повышению производительности и эффективности LPT за счет управления взаимодействием пограничного слоя между внешней стенкой переходного канала и обтекателем стойки.

    РИС. 1 представляет собой схематический вид примерного газотурбинного двигателя 10 , который включает в себя узел вентилятора 12 и основной двигатель 13 , включая компрессор высокого давления 14 , камеру сгорания 16 и турбину высокого давления. (HPT) 18 .Двигатель 10 также включает турбину низкого давления (LPT) 20 и центральную раму турбины / переходной канал 100 , соединенные между HPT 18 и LPT 20 . Узел вентилятора , 12, включает в себя набор лопастей , 24, вентилятора, которые выступают радиально наружу от диска 26 ротора. Двигатель 10 имеет сторону впуска 28 и сторону выпуска 30 . Узел вентилятора 12 и LPT 20 соединены валом тихоходного ротора 31 , а компрессор 14 и HPT 18 соединены валом высокоскоростного ротора 32 .

    Обычно во время работы воздух проходит в осевом направлении через вентиляторный блок 12 в направлении, которое по существу параллельно центральной линии 34 , которая проходит через двигатель 10 , и сжатый воздух подается в компрессор высокого давления 14 . Сильно сжатый воздух подается в камеру сгорания 16 . Поток продуктов сгорания (не показан) из камеры сгорания 16 приводит в действие турбины 18 и 20 . HPT 18 приводит в движение компрессор 14 посредством вала 32 , а LPT 20 приводит в действие вентиляторный блок 12 посредством вала 31 .

    Используемый здесь термин «осевой», «осевой» или «соосно» относится к направлению вдоль или по существу параллельно центральной линии 34 . Кроме того, используемый здесь термин «радиальный» или «радиально» относится к направлению, по существу перпендикулярному средней линии 34 .

    РИС. 2 представляет собой вид в перспективе примерной центральной рамы , 100, турбины, а фиг. 3 представляет собой вид в перспективе обтекателя 200 , который может использоваться с центральной рамой турбины 100 .Центральная рама турбины 100 включает в себя центральную ступицу , 102 и внешнее кольцо , 104 , расположенное вокруг центральной ступицы , 102, . В примерном варианте осуществления центральная ступица , 102, и внешнее кольцо , 104, соединены вместе распорками 106 , проходящими между ними радиально.

    Кроме того, в примерном варианте осуществления центральная рама , 100, турбины использует множество обтекателей 200 для защиты центральной рамы 100 турбины от среды на пути горячего газа.Обтекатель 200 включает в себя переднюю кромку 202 , точку T max 204 и заднюю кромку 206 . В примерном варианте обтекатель , 200, имеет аэродинамическую форму поперечного сечения. Таким образом, T max , местоположение 204 соответствует осевому положению самой толстой части обтекателя 200 . Например, в одном варианте осуществления, T max местоположение 204 расположено от передней кромки 202 на расстоянии примерно от 30% до примерно 45% длины 316 (не показано на фиг.2) обтекателя 200 , а точнее около 33% длины 316 . В одном варианте осуществления множество обтекателей , 200, расположены вокруг центральной ступицы , 102, и включают в себя радиально внешний кожух , 208, и радиально внутренний кожух , 210, , соединенный с ним. Таким образом, по существу кольцевой переходной канал , 300, образован кожухами 208 и 210 вокруг средней линии 34 (показанной на фиг. 1).

    РИС. 4 представляет собой схематический вид в разрезе переходного канала , 300, и переходного канала , 400, , а фиг. 5 представляет собой нормализованный вид местного уклона стены для радиально внешней стенки 302 , которая может использоваться в переходном канале , 300, . Хотя переходной канал , 300, будет обсуждаться более подробно, следует понимать, что то же самое может относиться к переходному каналу , 400, . В примерном варианте осуществления переходной канал , 300, включает в себя радиально внутреннюю стенку 304 , образованную радиально внутренним кожухом , 210, (показанным на ФИГ.3) и радиально внешняя стенка 302 , образованная радиально наружным кожухом 208 (показана на фиг. 3). Радиально внешняя стенка , 302, расположена вокруг радиально внутренней стенки 304 , так что между ними образуется проход для потока , 306, .

    В некоторых вариантах реализации радиально внешняя стенка 302 и радиально внутренняя стенка 304 проходят и имеют контур от переднего конца 310 переходного канала 300 до нижнего конца 320 переходного канала 300 к облегчить соединение HPT 18 в потоке сообщения с LPT 20 (показано на ФИГ.1). Более конкретно, кривизна и наклон радиально внешней стенки , 302, контролируются для облегчения уменьшения разделения потока в переходном канале , 300, . Например, в примерном варианте осуществления радиально внешняя стенка , 302, включает в себя агрессивный наклон внешней стенки от верхнего конца , 310, до заданного осевого положения , 308, , и уменьшенный наклон от заданного осевого положения , 308, , до нижнего конца 320. переходного канала 300 .Используемый здесь термин «наклон» относится к углу в любой заданной точке радиально внешней стенки 302 и радиально внутренней стенки 304 относительно средней линии 34 .

    Соответственно, в примерном варианте осуществления радиально внешняя стенка 302 на верхнем по потоку конце 310 расположена на первом радиальном расстоянии 312 от центральной линии 34 (показано на Фиг.1) и радиально внешней стенки 302 на нижнем конце 320 расположен на втором радиальном расстоянии 322 от средней линии 34 .Второе радиальное расстояние 322 больше, чем первое радиальное расстояние 312 , так что между ними присутствует AR 332 . Кроме того, в примерном варианте осуществления переходной канал , 300, включает в себя высоту 314 , длину 316 , первую область 318 на верхнем конце 310 и вторую область 328 на нижнем конце 320 . Таким образом, управляемая радиально внешняя стенка 302 диффузия применима, когда переходной канал 300 имеет отношение радиусов (AR 332 / высота 314 ) более чем примерно 2.0, отношение длины 316 / высоты 314 составляет примерно от 2,75 до 4,50, а отношение площадей (вторая область 328 / первая область 318 ) больше примерно 1,35.

    В примерном варианте осуществления контур и наклон радиально внешней стенки 302 облегчают управление взаимодействием пограничного слоя на радиально внешней стене 302 и на обтекателе 200 . Например, радиально внешняя стенка , 302, сконфигурирована таким образом, чтобы способствовать предотвращению отрыва потока на радиально внешней стенке 302 , вызванного агрессивным уклоном внешней стенки за пределы заданного осевого положения 308 , и / или отрыва потока, вызванного наличием обтекателя 200 внутри проточного канала 306 .Более конкретно, в примерном варианте осуществления наклон радиально внешней стенки , 302, увеличивается от верхнего конца , 310, до заданного осевого положения 308 и уменьшается от заданного осевого положения , 308, , до нижнего конца , 320, . В примерном варианте осуществления область ниже по потоку от заданного осевого положения , 308, соответствует области внутри переходного канала , 300, , которая может иметь высокую вероятность отделения потока, поскольку обтекатель , 200, рассеивает поток в окружном направлении.

    В одном варианте осуществления предварительно определенное осевое положение 308 соответствует T max местоположению 204 обтекателя 200 , который расположен внутри проточного канала 306 между верхним концом 310 и нижним концом перехода 320 воздуховод 300 900 18. В другом варианте осуществления и относительно переходного канала , 400, заданное осевое положение , 408, расположено ниже по потоку от положения , 404, T max .Поскольку жидкость направляется по существу в осевом направлении через переходной канал , 300, , наличие обтекателя 200 в проточном канале 306 способствует созданию в нем разделения потока, особенно на передней кромке 202 и ниже по потоку от T max местоположения 204 .

    В другом варианте осуществления заранее определенное осевое положение , 308, соответствует осевому положению внутри переходного канала , 300, , где отрыв потока может присутствовать в пограничном слое радиально внешней стенки 302 .В частности, отрыв потока в пограничном слое радиально внешней стенки , 302, вызван агрессивным уклоном внешней стенки. Соответственно, радиально внешняя стенка , 302, имеет такую ​​форму, чтобы способствовать предотвращению разделения потока текучей среды, проходящей через переходной канал 300 с обтекателем 200 .

    В примерном варианте осуществления переходной канал , 300, способствует повышению эффективности турбины, предотвращая разделение потока за счет увеличения наклона радиально внешней стенки 302 от верхнего по потоку конца 310 до заданного осевого положения 308 и уменьшения наклона радиально внешняя стенка , 302, , от заданного осевого положения , 308, до конца , 320, .По существу, в примерном варианте осуществления радиально внешняя стенка , 302, имеет наклон около 0 ° на входном конце , 310, . Наклон радиально внешней стенки , 302, затем увеличивается до максимального наклона стены 324 в заданном осевом местоположении 308 или максимального наклона 424 стены в заданном осевом положении 408 . Максимальные уклоны стен 324 и 424 больше примерно 40 °, а более конкретно от примерно 40 ° до примерно 50 °.Наклон радиально внешней стенки , 302, затем уменьшается от заданного осевого положения 308 , так что наклон радиально внешней стенки 302 на нижнем конце 320 составляет не менее примерно 30 °.

    Переходный канал, описанный здесь, способствует улучшению рабочих характеристик турбинного узла за счет уменьшения разделения потока в более коротком переходном канале. В описанном здесь переходном канале используется агрессивный уклон внешней стенки для быстрого перехода между турбиной высокого давления и турбиной низкого давления.Однако быстрый переход и наличие аэродинамических распорок, которые проходят радиально через переходной канал, могут привести к диффузии через внешнюю стенку и / или разделению потока в нем. По существу, кривизна и наклон радиально внешней стенки переходного канала регулируются, чтобы способствовать уменьшению разделения потока в нем, тем самым повышая эффективность турбины низкого давления.

    В этом письменном описании используются примеры для раскрытия изобретения, включая лучший режим, а также для того, чтобы дать возможность любому специалисту в данной области техники применить изобретение на практике, включая создание и использование любых устройств или систем и выполнение любых встроенных методов.Патентоспособный объем изобретения определяется формулой изобретения и может включать другие примеры, которые приходят на ум специалистам в данной области. Подразумевается, что такие другие примеры находятся в пределах объема формулы изобретения, если они имеют структурные элементы, которые не отличаются от буквального языка формулы изобретения, или если они включают эквивалентные структурные элементы с несущественными отличиями от буквального языка формулы изобретения.

    Турбореактивный двухконтурный двухконтурный охладитель жидкости с воздушным охлаждением Olver; Брайан; & nbsp et al.[Pratt & Whitney Canada Corp.]

    Заявка на патент США № 11/511419 была подана в патентное ведомство 06.03.2008 на установку охладителя жидкости с воздушным охлаждением с байпасным каналом ТРДД . Эта патентная заявка в настоящее время передана компании Pratt & Whitney Canada Corp. Авторы изобретения: Мартин Бернар, Алессандро Чампа, Патрик Жермен, Сильвен Ламар, Роберто Маррано, Брайан Олвер, Ричард Трепанье.

    Номер приложения 20080053059 11/511419
    Идентификатор документа /
    Идентификатор семьи 386
    Дата подачи 6 Патент США Заявка 20080053059
    Код вида A1
    Olver; Брайан; et al. 6 марта 2008 г.

    Установка охладителя жидкости в байпасном канале ТРДД

    Реферат

    Охлаждающий аппарат для охлаждения жидкости в байпасной газовой турбине двигатель содержит теплообменник, расположенный в байпасном канале, и размещен в подпроходе, определяемом делителем потока, прикрепленным к кольцевая стенка байпасного канала. Подпроход определяет открытый входной конец и открытый выходящий конец для направления части перепускной воздушный поток для прохождения через него.


    Изобретателей: Olver; Bryan ; (Ноблтон, CA) ; Чампа; Alessandro ; (Монреаль, Калифорния) ; Маррано; Роберто ; (Бушервиль, Калифорния) ; Трепанье; Richard ; (Монреаль, Калифорния) ; Ламар; Sylvain ; (Longueuil, CA) ; Бернар; Martin ; (Бушервиль, CA) ; Жермен; Patrick ; (Outremont, CA)
    Переписка Адрес:
        OGILVY RENAULT LLP (PWC)
        1981 МАКГИЛЛ КОЛЛЕДЖ ПРОСПЕКТ, ЛЮКС 1600
        МОНРЕАЛЬ
        КК
        h4A 2Y3
        нас

    Цессионарий: Pratt & Whitney Canada Corp.
    Семейный ID: 386
    Прил. №: 11/511419
    Подано: 29 августа 2006 г.

    Текущий США Класс: 60 / 226,1
    Текущая цена за клик Класс: F02C 7/141 20130101; Y02T 50/676 20130101; F05D 2260/20 20130101; F02C 7/14 20130101; Y02T 50/60 20130101; F02K 3/04 20130101
    Класс при Публикация: 60/226.1
    Международный Класс: F02K 3/02 20060101 F02K003 / 02

    Пункты формулы

    1. Устройство охлаждения для охлаждения текучей среды в байпасной газовой турбине. двигатель, при этом устройство содержит теплообменник, определяющий текучую среду проход, причем теплообменник расположен внутри байпасного канала и подвергаться воздействию обводного воздушного потока; и делитель потока, прикрепленный к кольцевая стенка обводного канала, в сочетании со стенкой байпасный канал, образующий дополнительный проход для приема тепла теплообменник, подпроход, определяющий открытый входной конец и открытый нижний конец для направления части обходного воздушного потока в пройти через него.

    2. Устройство по п.1, в котором кольцевая стенка байпасный канал в сочетании с делителем потока для определения подпроход, представляет собой внешнюю стену обходной стены, имеющую открытый область внутри, позволяющая разместить теплообменник в положение внутри байпасного канала.

    3. Устройство по п.2, в котором теплообменник содержит прикрепленную к нему крышку, при этом крышка съемно прикреплен к внешней стене байпасного канала в порядке закрывать открытую часть и поддерживать теплообменник в позиция.

    4. Устройство по п.3, в котором теплообменник содержит вход и выход, сообщающиеся по текучей среде с проход для жидкости, определенный в нем, вход и выход выходят наружу внешней стороны крышки.

    5. Устройство по п.2, в котором наружная стенка байпасный канал включает его часть, прилегающую к открытой зоне, который радиально выступает, образуя дополнительное пространство в подпроход для размещения теплообменника.

    6. Устройство по п.1, в котором теплообменник определяет воздушный канал для обеспечения теплообмена между потоками воздуха через него и жидкость, протекающую через канал для жидкости.

    7. Газотурбинный двигатель, содержащий: основной двигатель; байпасный канал окружают основной двигатель и приспособлены для направления обходного воздушного потока через обводной канал; теплообменник, определяющий канал для жидкости, теплообменник расположен внутри байпасного канала и подвергается обводному воздушному потоку; и средства для увеличения местного перепад давления байпасного воздушного потока между входом и места ниже по потоку по отношению к теплообменнику, чтобы облегчить теплообмен между теплообменником и воздухом поток.

    8. Газотурбинный двигатель по п.7, в котором средства состоит из делителя потока, прикрепленного к кольцевой стенке байпаса воздуховода, в сочетании со стенкой байпасного воздуховода, чтобы сформировать подпроход для размещения теплообменника, подпроход определение открытого конца восходящего потока и открытого конца нисходящего потока для направления часть обходного воздушного потока проходит через него.

    9. Газотурбинный двигатель по п.8, в котором открытый выходной конец вспомогательного прохода находится внутри байпасного канала для образования горловины Вентури относительно основного воздушного потока, проходящего через байпасный канал, но в обход подпрохода.

    10. Газотурбинный двигатель по п.7, в котором внешний кольцевая стенка байпасного канала содержит его часть радиально выступающие для образования дополнительного пространства внутри байпаса воздуховод для размещения в нем теплообменника.

    11. Газотурбинный двигатель по п.10, в котором выпуклая часть внешней кольцевой стенки обводного воздуховода определяет в нем открытую площадку для размещения теплообменника через обводной канал.

    12.Газотурбинный двигатель по п. 11, в котором тепло теплообменник состоит из прикрепленной к нему крышки, крышка пластина, съемно прикрепленная к внешней кольцевой стенке байпасный воздуховод, чтобы закрыть его открытую зону и поддержать теплообменник на месте.

    13. Способ установки аппарата жидкостного охлаждения в газе. газотурбинный двигатель, способ, включающий: 1) размещение теплообменника в обводной канал через открытый участок внешней кольцевой стенки байпасный канал и размещение теплообменника в дополнительном проходе определяется в байпасном канале; и 2) закрытие открытой части внешняя стенка байпасного канала, теплообменник подключаемый к жидкостному контуру двигателя.

    14. Способ по п.13, в котором этап закрытия практикуется путем прикрепления крышки, прикрепленной к теплообменнику к наружной кольцевой стенке байпасного канала, чтобы закрыть открытое пространство, поддерживая теплообменник на месте.

    15. Способ по п. 14, содержащий этап: подключение теплообменника к жидкостному контуру двигателя через вход и выход теплообменника, вход и выход выход, выходящий из внешней стороны крышки.


    Описание

    ОБЛАСТЬ ТЕХНИКИ

    [0001] Изобретение в целом относится к газотурбинным двигателям и более конкретно, к усовершенствованному охлаждающему устройству для охлаждения жидкость, используемая в двухконтурном двухконтурном газотурбинном двигателе.

    ПРЕДПОСЫЛКИ ИЗОБРЕТЕНИЯ

    [0002] Смазочное масло, используемое в авиационных газотурбинных двигателях, должно быть охлаждение. Без надлежащего охлаждения, плохого охлаждения и / или плохого смазка шестерен и подшипников, что может вызвать проблемы для работы двигателя.Помимо использования обычных маслоохладители радиаторного типа, в известном уровне техники также описаны направляющие масло через входные направляющие лопатки или опорные стойки для достижения охлаждение достигается за счет всасываемого двигателем воздуха. Охлаждение моторная жидкость также достигается за счет направления потока жидкости непосредственно вдоль поверхности, определяющей периферию обходного канала турбовентиляторный двухконтурный газотурбинный двигатель для обеспечения теплообмена между жидкостью и байпасным воздухом, проходящим через байпасный канал. Однако были предприняты усилия по дальнейшему улучшению охлаждения смазочные жидкости газотурбинных двигателей.

    [0003] Соответственно, существует потребность в улучшенном охлаждении. устройство для использования в газотурбинных двигателях, в частности в турбовентиляторных байпасные газотурбинные двигатели.

    СУЩНОСТЬ ИЗОБРЕТЕНИЯ

    [0004] Таким образом, целью данного изобретения является обеспечение охлаждающее устройство для охлаждения жидкости, используемой в газовой турбине двигатель.

    [0005] В одном аспекте настоящее изобретение обеспечивает охлаждение устройство для охлаждения жидкости в байпасном газотурбинном двигателе, которое содержит теплообменник, определяющий канал для жидкости, теплообменник теплообменник размещается внутри байпасного канала и подвергается воздействию байпасный воздушный поток; и разделитель потока, прикрепленный к кольцевой стенке байпасный канал, в сочетании со стенкой байпасного канала образуя дополнительный проход для размещения теплообменника, субпроход, определяющий открытый конец входного потока и открытый выходящий конец, чтобы направить часть обходного воздушного потока, чтобы пройти через него

    [0006] В другом аспекте настоящее изобретение обеспечивает газ газотурбинный двигатель, который содержит основной двигатель; байпасный канал окружают основной двигатель и приспособлены для направления обходного воздушного потока через обводной канал; теплообменник, определяющий канал для жидкости, теплообменник расположен внутри байпасного канала и подвергается обводному воздушному потоку; и средства для увеличения местного перепад давления байпасного воздушного потока между входом и места ниже по потоку по отношению к теплообменнику, чтобы облегчить теплообмен между теплообменником и воздухом поток.

    [0007] В другом аспекте настоящее изобретение обеспечивает способ установки аппарата жидкостного охлаждения в газотурбинный двигатель, который включает: 1) размещение теплообменника в байпасном канале через открытый участок внешней кольцевой стенки обводного воздуховода и размещение теплообменника в подпроходе внутри байпасный канал; и 2) закрытие открытого участка внешней стены байпасный канал, теплообменник может быть подключен к жидкости схема двигателя.

    [0008] Дополнительные сведения об этих и других аспектах настоящего изобретение будет очевидно из подробного описания и цифры приведены ниже.

    ОПИСАНИЕ ЧЕРТЕЖЕЙ

    [0009] Теперь сделаем ссылку на прилагаемые фигуры, изображающие аспекты настоящего изобретения, в которых:

    Фиг. 1 представляет собой схематический вид в разрезе турбовентиляторного двигателя. байпасный газотурбинный двигатель, показывающий пример применения аппарат жидкостного охлаждения;

    [0011] Фиг. 2 — частичный вид в разрезе жидкости. охлаждающее устройство по фиг. 1;

    Фиг. 3 — частичный вид в разрезе по линии 3-3 на фиг.2, показывающий поперечный разрез дополнительного прохода. определяется делителем жидкости;

    Фиг. 4 — вид в изометрии внешнего кожуха байпаса турбовентиляторный двигатель по фиг. 1; и

    [0014] Фиг. 5 — вид в изометрии примерного варианта осуществления теплообменник устройства охлаждения текучей среды по фиг. 1.

    ПОДРОБНОЕ ОПИСАНИЕ ПРЕДПОЧТИТЕЛЬНЫХ ВАРИАНТОВ ОСУЩЕСТВЛЕНИЯ

    Фиг. 1 показан двухконтурный двухконтурный газотурбинный двигатель. который включает корпус 10, корпус 13 сердечника, золотник низкого давления узел 12, который включает вал 15 соединение вентиляторного блока 14, компрессора 16 низкого давления и узел 18 турбины низкого давления и золотник высокого давления узел 20, который включает вал 25 соединение узла компрессора высокого давления 22 и высокого Узел турбины высокого давления 24.Сердечник 13 окружает нижний и узлы золотника высокого давления 12 и 20 для определения основной жидкости путь (не указан) через двигатель. В основном тракте жидкости предусмотрена секция 26 сгорания, имеющая камеру сгорания 28 в нем. Кольцевой байпасный канал 30 образован между внутренним стенка байпасного канала, образованная, например, кожухом 13 активной зоны, и внешняя стенка 32 байпасного канала, образованная кожухом внешнего байпасного канала расположен внутри корпуса 10. Поток байпасного воздуха, который сжатый вентиляторным агрегатом 14, направляется через кольцевой обводной канал 30 и выводится из него для создания тяги.

    [0016] Двигатель имеет систему смазки (не обозначена) включая насос (не показан) и теплообменник 34, расположенный внутри кольцевого перепускного канала 30, согласно одному варианту осуществления настоящее изобретение. Теплообменник 34 подключен к жидкостному сообщение с жидкостным контуром (не показан), таким как система смазки двигателя, чтобы относительно горячее масло протекать через них и, таким образом, охлаждаться быстро движущимся потоком байпасный воздух, проходящий через кольцевой байпасный канал 30.

    [0017] Ссылаясь на фиг. 1-5 и в соответствии с вариантом осуществления согласно настоящему изобретению участок стенки внешнего обводного канала 32 определяется внешним кожухом байпасного канала или кольцевым корпусом 31, предпочтительно из листового металла или другого подходящего материала. В передний конец кольцевого корпуса 31 имеет отверстие с радиально удлинительный фланец 36 для соединения с промежуточным кожухом 38 (см. фиг. 1), который, в свою очередь, соединен с кожухом 39 вентилятора. задний конец кольцевого корпуса 31 имеет радиально выходящий наружу фланец 40 для соединения с выхлопным каналом 42 двигателя (см. фиг.1).

    [0018] Кольцевой корпус 31 имеет открытый участок 44, например, в прямоугольной формы, как показано на фиг. 3. Открытая площадка 44 — это предпочтительно определена в части 46 внешней кольцевой стенки 32 байпасный канал 30, радиально выступающий наружу относительно к оставшейся части кольцевого корпуса 31 по причинам обсуждается ниже. Выпуклая часть 46 может быть объединены с остальной частью внешней кольцевой стенки 32. Однако в этом варианте выполнения выступающая часть 46 является изготовлены в процессе, отдельном от производства оставшаяся часть кольцевой внешней стенки 32, а затем прикреплены, например, сваркой к оставшейся части внешняя кольцевая стенка 32.Выступающая часть 46 наружного кольцевая стенка 32 предпочтительно включает выступающие наружу фланцы 45 вдоль края прямоугольного открытого участка 44. Предпочтительно выпуклая часть 46 расширяется наружу вокруг прямоугольного отверстия область 44 для обеспечения фланцев 45.

    [0019] Разделитель 48 жидкости, который предпочтительно изготовлен из металлической пластины прессованный в плавно изогнутой аэродинамической конфигурации, как показано на ИНЖИР. 2, прикрепляется, например, с помощью сварки к внутренней стороне внешняя кольцевая стенка 32 байпасного канала 30, предпочтительно в расположение рядом с выступающей частью 46.Делитель жидкости 48, в сочетании с внешней кольцевой стенкой 32 обводного воздуховода 30, в частности его выступающая часть 46, тем самым образуя суб-канал 50 потока внутри байпасного канала 32. Поток субпроход 50 определяет открытый конец 52 выше по потоку и нижний по потоку открытый конец 54 и доступный снаружи кольцевого корпуса 31 (внешний кожух байпасного канала) через открытую зону 44. Жидкость разделитель 48 вместе с выступающей частью 46 образует входной функция черпака, частично выступающая в байпасный поток, и функция Вентури на выходе для создания необходимого давления дифференциал нужен для прогона воздуха через кулер.

    [0020] Выступающая часть 46 образует дополнительное пространство, которое добавляется в кольцевой байпасный канал 30 для приема тепла теплообменник 34. Таким образом, теплообменник 34 почти заглублен в пределах дополнительного пространства, чтобы существенно не вторгаться в кольцевой байпасный канал 30. Разделитель 48 жидкости плавно изогнут в конфигурация такова, что слегка выходящая внутрь передняя и задние части разделителя жидкости 48 в сочетании с выпуклая часть 46, образующая открытые концы перед и после 52, 54 внутри кольцевого байпасного канала 30 рядом с наружным кольцевым стенка 32 (см. ФИГ.2), а средняя часть разделителя жидкости 48 имеет форму и предпочтительно расположен в тесной связи с внешний диаметр канала 33 (см. фиг. 3).

    [0021] Теплообменник 34 может быть выбран из множества конфигурации. Например, змеевики (не показаны) расположены в синусоидальный узор для определения прохода жидкости, который подвергается воздействию и, таким образом, охлаждается воздушным потоком, проходящим через промежутки между змеевики. Однако теплообменник 34 согласно этому вариант и проиллюстрирован на фиг.2-5, настроен с множество труб 56, предпочтительно из листового металла или другого подходящий материал. Металл предпочтительнее для обеспечения хорошего нагрева передать свойства. Каждая трубка 56 проходит в поперечном направлении и переворачивается. с противоположных сторон, чтобы сформировать слой, предпочтительно прямоугольный конфигурация. Каждый слой (в данном варианте — 3 слоя) трубы 56 сообщаются по текучей среде вертикальными трубками 57 на углы прямоугольной конфигурации. Прямоугольный конфигурация рассчитана на прием внутрь проточного канала 50 через открытый участок 44 внешней кольцевой стенки 32 байпасный канал 30.Множество гофрированных металлических листов 59 и металла плавники (не показаны) предпочтительно размещать между слои трубок 56 для увеличения поверхностей теплообмена. В гофрированные металлические листы 59, таким образом, образуют множество воздушных каналов 58, проходящая через теплообменник 34.

    [0022] Крышка 60 большего размера предпочтительно прикрепляется к верхний слой труб 56. Крышка 60 включает впуск 62 для жидкости. и выпускное отверстие 64 для жидкости, которые сообщаются по текучей среде с трубки 56, тем самым ограничивая по меньшей мере один проход 66 для жидкости через теплообменник 34, как показано полыми стрелками на фиг.2. Предпочтительно вход и выход расположены так, чтобы поток через канал для жидкости 66 находится в направлении, противоположном направлению перепускной поток через устройство для улучшения теплопередачи. Маленький резервуар (показан на фиг. 5, но не обозначен) предпочтительно прикреплен к теплообменник 34 на каждой из его противоположных сторон в сообщение по текучей среде с каналом 66 для текучей среды и как его часть.

    [0023] Вход и выход 62, 64 выходят из внешней стороны крышка 60 для подключения к жидкостному контуру, например система смазки двигателя.Крышка 60 имеет форму и рассчитаны таким образом, чтобы они совпадали с выступающими наружу фланцами 45 на край открытого участка 44, чтобы закрыть открытый участок 44. Множество монтажные отверстия (не указаны) желательно предусмотреть в крышке пластина 60 для пропуска монтажных винтов или болтов (не показаны) через него, чтобы установить крышку 60 вместе с теплообменник 34 к внешней кольцевой стенке 32 байпаса воздуховод 30. Крышка 60 функционирует не только как крышка для открытый участок 44 внешней кольцевой стенки 32 обводного канала 30, но также в качестве базовой опоры теплообменника 34 при установке в положение внутри байпасного канала 30.

    [0024] Теплообменник 34 может быть установлен внутри байпаса. воздуховод 30 и расположен в проходном канале 50 потока с в соответствии с процедурой установки. Снаружи байпасного канала теплообменник 34 вставляется в открытое пространство 44 до тех пор, пока не откроется область 44 закрыта крышкой 60. Крышка 60 надежно соединен с кольцевым корпусом 31 крепежными винтами или болтами и, таким образом, надежно поддерживает теплообменник 34 в положении внутри суб-канала 50. Предпочтительно после теплообменника 44 надежно закреплены на месте, впускной и выпускной патрубки 62, 64 может быть подключен к подходящему жидкостному контуру двигателя.В простота установки и снятия теплообменника 34 обеспечивается размещением теплообменника на внешнем байпасном канале и позволяя установить его снаружи внешнего байпаса, сокращает время обслуживания и осмотра и, следовательно, эксплуатационные расходы из-за дальнейшей разборки двигателя и / или не требуются сложные инструменты. Таким образом, устройство может быть линейным сменный блок (LRU), который можно снимать и / или устанавливать без снятие двигателя с рабочего режима (например.грамм. «на крыло «).

    [0025] При работе двигателя часть перепускного воздушного потока Указанный стрелками 68 отделяется от основного байпасного воздушного потока 70 на открытом конце 52 входного потока промежуточного канала 50 потока, поскольку входной открытый конец 52 расположен внутри кольцевого перепускного канала 30, выполняя функцию «совка». Часть обходного воздушного потока 68 составляет направлен вдоль проточного канала 50 и проходит через тепло теплообменник 34, выводимый из нижнего открытого конца 54 в основной байпасный воздушный поток 70 через секцию Вентури, как описано далее ниже.Моторная жидкость, например масло для смазки, направлен, чтобы течь через канал 66 для жидкости, определенный в пределах емкости 56 от входа 62 к выходу 64. Следовательно, относительно горячее масло контактирует с внутренней поверхностью емкости стенки и окружает воздушные трубки 58. Между тем, часть перепускной воздушный поток 68, проходящий через теплообменник 34, который намного холоднее горячего масла, проходит по боковым стенкам емкости 56 и через воздушные трубки 58, вызывая тем самым нагрев обмен между горячим маслом и быстрым перепускным воздушным потоком 68, через металлические стенки контейнера 56 и множество металлические воздушные трубки 58.К отведенному воздуху также добавляется тепло, тем самым уменьшение и без того незначительной потери производительности, вызванной настоящее устройство к общей газотурбинной системе.

    [0026] На открытом конце 56 ниже по потоку вспомогательного канала 50 потока, часть обходного воздушного потока 68 отводится обратно в основную перепускной воздушный поток 70. Форма вспомогательного канала 50, как определено выступающей части 46 вместе со скоростью основного байпасный воздушный поток 70, создает эффект Вентури на выходе из открытого конец 54 суб-канала 50 потока, чтобы вызвать локальное низкое давление площадь, при которой перепад давления между входными открытыми конец 52 и открытый конец 54 ниже по потоку вспомогательного канала 50 потока повысился.Этот увеличенный перепад давления в потоке вспомогательный канал 50 способствует прохождению воздушного потока через вспомогательный канал 50, и тем самым улучшает теплообмен между частью перепускной воздушный поток 68 и теплообменник 34 (и, следовательно, горячий жидкость, проходящая через него).

    [0027] Как описано, теплообменник 34 почти утоплен в дополнительное пространство, определяемое выступающей частью 46 и не существенно вторгаются в кольцевой байпасный канал 30 и др. в частности, средняя секция разделителя жидкости 48 находится в тесная связь с внешним диаметром 33 байпасного канала 30.Основной поток 70 байпасного канала не подвергается значительным помехам. с установкой охлаждающего аппарата этого изобретение.

    [0028] Еще одним преимуществом данного изобретения является отсутствие воздуховодов. что дополнительно снижает размер, вес и потери давления двигатель.

    [0029] Приведенное выше описание предназначено только для примера, и одно специалисты в данной области техники поймут, что изменения могут быть внесены в варианты осуществления описаны без отклонения от объема раскрытое изобретение.Например, теплообменник может быть иначе сконфигурированный как охладитель жидкости с воздушным охлаждением любого подходящего тип, и не обязательно должен быть радиатор описанного выше типа и иллюстрированный контейнерный тип. Охлаждающий аппарат настоящего изобретение может быть использовано в качестве маслоохладителя с воздушным охлаждением газовой турбины. двигатель, но также может использоваться для охлаждения других жидкостей, таких как топливо или гидравлические жидкости газотурбинного двигателя. Хотя поток дополнительный проход определяется между делителем потока и частью внешняя кольцевая стенка байпасного канала, особенно для удобства установки, охлаждающее устройство по настоящему изобретению может быть размещенным внутри байпасного канала в сочетании с внутренним кольцевая стенка обводного канала.В качестве альтернативы охлаждающий аппарат в соответствии с приведенными выше идеями может быть размещен в любом подходящем конфигурация для связи с байпасным потоком, например внутри стойки, обтекателя и т. д. в рамках настоящего изобретения будут очевидны тем, кто квалифицированные в данной области техники в свете обзора этого раскрытия, и такие изменения должны подпадать под прилагаемые претензии.

    * * * * *


    % PDF-1.5 % 180 0 объект > endobj xref 180 392 0000000016 00000 н. 0000009288 00000 н. 0000009390 00000 н. 0000011512 00000 п. 0000011925 00000 п. 0000012303 00000 п. 0000012754 00000 п. 0000012791 00000 п. 0000012905 00000 п. 0000013244 00000 п. 0000013663 00000 п. 0000013748 00000 п. 0000014168 00000 п. 0000014700 00000 п. 0000016778 00000 п. 0000018219 00000 п. 0000020077 00000 п. 0000022052 00000 п. 0000022168 00000 п. 0000024123 00000 п. 0000025918 00000 п. 0000028329 00000 п. 0000030474 00000 п. 0000033124 00000 п. 0000035479 00000 п. 0000039838 00000 п. 0000040241 00000 п. 0000040338 00000 п. 0000040546 00000 п. 0000040753 00000 п. 0000041147 00000 п. 0000041244 00000 п. 0000041455 00000 п. 0000041569 00000 п. 0000041592 00000 п. 0000041670 00000 п. 0000041784 00000 п. 0000041858 00000 п. 0000042246 00000 п. 0000042343 00000 п. 0000042532 00000 п. 0000042901 00000 п. 0000043237 00000 п. 0000043303 00000 п. 0000043420 00000 п. 0000043443 00000 п. 0000043521 00000 п. 0000043595 00000 п. 0000043826 00000 п. 0000043923 00000 п. 0000044112 00000 п. 0000044568 00000 п. 0000044903 00000 п. 0000044969 00000 п. 0000045096 00000 п. 0000045119 00000 п. 0000045197 00000 п. 0000045271 00000 п. 0000045460 00000 п. 0000045917 00000 п. 0000046279 00000 н. 0000046345 00000 п. 0000046464 00000 н. 0000046487 00000 п. 0000046565 00000 п. 0000046639 00000 п. 0000046831 00000 п. 0000047198 00000 п. 0000047534 00000 п. 0000047600 00000 п. 0000047717 00000 п. 0000047841 00000 п. 0000047864 00000 п. 0000047942 00000 п. 0000048016 00000 п. 0000048429 00000 п. 0000048764 00000 н. 0000048830 00000 н. 0000048947 00000 н. 0000048970 00000 п. 0000049048 00000 н. 0000049122 00000 п. 0000049535 00000 п. 0000049869 00000 п. 0000049935 00000 н. 0000050054 00000 п. 0000050077 00000 п. 0000050155 00000 п. 0000050229 00000 п. 0000050630 00000 п. 0000050965 00000 п. 0000051031 00000 п. 0000051148 00000 п. 0000051272 00000 п. 0000051396 00000 п. 0000051512 00000 п. 0000051636 00000 п. 0000051659 00000 п. 0000051737 00000 п. 0000051811 00000 п. 0000052223 00000 п. 0000052557 00000 п. 0000052623 00000 п. 0000052740 00000 п. 0000052854 00000 п. 0000052877 00000 п. 0000052955 00000 п. 0000053029 00000 п. 0000053221 00000 п. 0000053591 00000 п. 0000053926 00000 п. 0000053992 00000 п. 0000054109 00000 п. 0000054233 00000 п. 0000054256 00000 п. 0000054334 00000 п. 0000054408 00000 п. 0000054601 00000 п. 0000054968 00000 п. 0000055304 00000 п. 0000055370 00000 п. 0000055487 00000 п. 0000055510 00000 п. 0000055588 00000 п. 0000055662 00000 п. 0000056014 00000 п. 0000056351 00000 п. 0000056417 00000 п. 0000056544 00000 п. 0000056567 00000 п. 0000056645 00000 п. 0000056719 00000 п. 0000056912 00000 п. 0000057248 00000 п. 0000057314 00000 п. 0000057433 00000 п. 0000057456 00000 п. 0000057534 00000 п. 0000057608 00000 п. 0000057803 00000 п. 0000058172 00000 п. 0000058507 00000 п. 0000058573 00000 п. 0000058690 00000 п. 0000060083 00000 п. 0000060384 00000 п. 0000060749 00000 п. 0000066373 00000 п. 0000066412 00000 п. 0000100606 00000 н. 0000100645 00000 н. 0000136667 00000 н. 0000136706 00000 н. 0000182532 00000 н. 0000182571 00000 н. 0000187076 00000 н. 0000187464 00000 н. 0000187561 00000 н. 0000187755 00000 н. 0000188031 00000 н. 0000188128 00000 н. 0000188322 00000 н. 0000188515 00000 н. 0000188817 00000 н. 0000188914 00000 н. 0000189108 00000 н. 0000189301 00000 н. 0000189492 00000 н. 0000189684 00000 н. 00001 00000 н. 00001 00000 н. 00001 00000 н. 00001

    00000 н. 00001 00000 н. 00001

    00000 н. 00001 00000 н. 00001 00000 н. 00001

    00000 н. 00001 00000 н. 00001 00000 н. 00001 00000 н. 00001 00000 н. 0000192587 00000 н. 0000192975 00000 н. 0000193072 00000 н. 0000193266 00000 н. 0000193654 00000 п. 0000193751 00000 н. 0000193944 00000 н. 0000194332 00000 н. 0000194429 00000 н. 0000194619 00000 н. 0000195007 00000 н. 0000195104 00000 н. 0000195295 00000 н. 0000195683 00000 н. 0000195780 00000 н. 0000195969 00000 н. 0000196357 00000 н. 0000196454 00000 н. 0000196642 00000 н. 0000196831 00000 н. 0000197022 00000 н. 0000197383 00000 н. 0000197480 00000 н. 0000197676 00000 н. 0000198064 00000 н. 0000198470 00000 н. 0000198591 00000 н. 0000198776 00000 н. 0000199006 00000 н. 0000199397 00000 н. 0000199543 00000 н. 0000199734 00000 н. 0000199924 00000 н. 0000200114 00000 п. 0000200303 00000 н. 0000200693 00000 п. 0000200790 00000 н. 0000200982 00000 н. 0000201357 00000 н. 0000201454 00000 н. 0000201643 00000 н. 0000202049 00000 н. 0000202455 00000 н. 0000202576 00000 н. 0000202767 00000 н. 0000202957 00000 н. 0000203146 ​​00000 н. 0000203341 00000 п. 0000203529 00000 н. 0000203626 00000 н. 0000203813 00000 н. 0000204202 00000 н. 0000204299 00000 н. 0000204490 00000 н. 0000204610 00000 н. 0000204796 00000 н. 0000205111 00000 н. 0000205208 00000 н. 0000205394 00000 н. 0000205738 00000 н. 0000205835 00000 н. 0000206031 00000 н. 0000206223 00000 н. 0000206413 00000 н. 0000206604 00000 н. 0000206795 00000 н. 0000206916 00000 н. 0000207105 00000 н. 0000207291 00000 н. 0000207484 00000 н. 0000207678 00000 н. 0000208060 00000 н. 0000208157 00000 н. 0000208348 00000 н. 0000208423 00000 н. 0000216687 00000 н. 0000216726 00000 н. 0000219013 00000 н. 0000219088 00000 н. 0000219512 00000 н. 0000219587 00000 н. 0000220096 00000 н. 0000220171 00000 н. 0000220674 00000 н. 0000220749 00000 н. 0000221140 00000 н. 0000221215 00000 н. 0000221647 00000 н. 0000221722 00000 н. 0000222227 00000 н. 0000222302 00000 н. 0000223343 00000 п. 0000223418 00000 н. 0000223858 00000 н. 0000223933 00000 н. 0000224362 00000 н. 0000224437 00000 п. 0000224870 00000 н. 0000224945 00000 н. 0000225373 00000 п. 0000225448 00000 н. 0000225826 00000 н. 0000225901 00000 н. 0000226289 00000 н. 0000226386 00000 н. 0000226580 00000 н. 0000226772 00000 н. 0000227227 00000 н. 0000227302 00000 н. 0000227693 00000 н. 0000227790 00000 н. 0000227983 00000 п. 0000228376 00000 н. 0000228451 00000 п. 0000242829 00000 н. 0000242904 00000 н. 0000243271 00000 н. 0000243346 00000 н. 0000243707 00000 н. 0000243782 00000 н. 0000244164 00000 н. 0000244239 00000 п. 0000244598 00000 н. 0000244673 00000 н. 0000248804 00000 н. 0000248879 00000 н. 0000249250 00000 н. 0000249325 00000 н. 0000249693 00000 н. 0000249768 00000 н. 0000250185 00000 н. 0000250260 00000 н. 0000250630 00000 н. 0000250705 00000 н. 0000251072 00000 н. 0000251147 00000 н. 0000251512 00000 н. 0000251587 00000 н. 0000255572 00000 н. 0000255647 00000 н. 0000256019 00000 н. 0000256094 00000 н. 0000256467 00000 н. 0000256542 00000 н. 0000256913 00000 н. 0000256988 00000 н. 0000257360 00000 н. 0000257435 00000 н. 0000257806 00000 н. 0000257881 00000 н. 0000258250 00000 н. 0000258325 00000 н. 0000258742 00000 н. 0000258817 00000 н. 0000259280 00000 н. 0000259355 00000 н. 0000259723 00000 н. 0000259820 00000 н. 0000260004 00000 н. 0000260348 00000 п. 0000260445 00000 н. 0000260640 00000 н. 0000260871 00000 п. 0000260992 00000 н. 0000261182 00000 н. 0000261746 00000 н. 0000261821 00000 н. 0000262241 00000 н. 0000262316 00000 н. 0000262510 00000 н. 0000262940 00000 н. 0000263015 00000 н. 0000263393 00000 н. 0000263468 00000 н. 0000263829 00000 н. 0000263904 00000 н. 0000264266 00000 н. 0000264341 00000 п. 0000264769 00000 н. 0000264844 00000 н. 0000265219 00000 п. 0000265294 00000 н. 0000265674 00000 н. 0000265749 00000 н. 0000265940 00000 н. 0000266319 00000 п. 0000266416 00000 н. 0000266608 00000 н. 0000266705 00000 н. 0000266899 00000 н. 0000267455 00000 н. 0000267530 00000 н. 0000267942 00000 н. 0000268017 00000 н. 0000268427 00000 н. 0000268502 00000 н. 0000268874 00000 н. 0000268949 00000 н. 0000269140 00000 н. 0000269330 00000 н. 0000269798 00000 н. 0000269873 00000 н. 0000270349 00000 п. 0000270424 00000 н. 0000270890 00000 н. 0000270965 00000 н. 0000271159 00000 н. 0000271350 00000 н. 0000271802 00000 н. 0000008136 00000 н. трейлер ] / Назад 1142195 >> startxref 0 %% EOF 571 0 объект > поток h ޜ ToL [U ?? Z5uk1nQ & 0F @ (ВBXf6CV, 9mnZJMf2ɢ.öae

    Интернет-курсов PDH. PDH для профессиональных инженеров. PDH Engineering.

    «Мне нравится широта ваших курсов по HVAC; не только экологичность или экономия энергии

    курс. »

    Russell Bailey, P.E.

    Нью-Йорк

    «Он укрепил мои текущие знания и научил меня еще нескольким новым вещам

    , чтобы познакомить меня с новыми источниками

    информации.»

    Стивен Дедак, П.Е.

    Нью-Джерси

    «Материал был очень информативным и организованным. Я многому научился, и они были

    .

    очень быстро отвечает на вопросы.

    Это было на высшем уровне. Будет использовать

    снова. Спасибо. «

    Blair Hayward, P.E.

    Альберта, Канада

    «Простой в использовании сайт.Хорошо организовано. Я действительно буду снова пользоваться вашими услугами.

    проеду по вашей компании

    имя другим на работе «

    Roy Pfleiderer, P.E.

    Нью-Йорк

    «Справочные материалы были превосходными, а курс был очень информативным, особенно потому, что я думал, что я уже знаком.

    с деталями Канзас

    Несчастный случай в Сити Хаятт.»

    Майкл Морган, P.E.

    Техас

    «Мне очень нравится ваша бизнес-модель. Мне нравится просматривать текст перед покупкой. Я нашел класс

    .

    информативно и полезно

    на моей работе »

    Вильям Сенкевич, П.Е.

    Флорида

    «У вас большой выбор курсов, а статьи очень информативны.Вы

    — лучшее, что я нашел ».

    Russell Smith, P.E.

    Пенсильвания

    «Я считаю, что такой подход позволяет работающему инженеру легко зарабатывать PDH, давая время на изучение

    материал «

    Jesus Sierra, P.E.

    Калифорния

    «Спасибо, что разрешили мне просмотреть неправильные ответы.На самом деле

    человек узнает больше

    от отказов »

    John Scondras, P.E.

    Пенсильвания

    «Курс составлен хорошо, и использование тематических исследований является эффективным.

    способ обучения »

    Джек Лундберг, P.E.

    Висконсин

    «Я очень впечатлен тем, как вы представляете курсы; i.е., позволяя

    студент для ознакомления с курсом

    материалов до оплаты и

    получает викторину «

    Арвин Свангер, P.E.

    Вирджиния

    «Спасибо за то, что вы предложили все эти замечательные курсы. Я определенно выучил и

    получил много удовольствия «.

    Мехди Рахими, П.Е.

    Нью-Йорк

    «Я очень доволен предлагаемыми курсами, качеством материалов и простотой поиска.

    на связи

    курс.»

    Уильям Валериоти, P.E.

    Техас

    «Этот материал в значительной степени оправдал мои ожидания. По курсу было легко следовать. Фотографии в основном обеспечивали хорошее наглядное представление о

    обсуждаемые темы »

    Майкл Райан, P.E.

    Пенсильвания

    «Именно то, что я искал. Потребовался 1 балл по этике, и я нашел его здесь.»

    Джеральд Нотт, П.Е.

    Нью-Джерси

    «Это был мой первый онлайн-опыт получения необходимых мне кредитов PDH. Это было

    информативно, выгодно и экономично.

    Очень рекомендую

    всем инженерам »

    Джеймс Шурелл, P.E.

    Огайо

    «Я понимаю, что вопросы относятся к« реальному миру »и имеют отношение к моей практике, и

    не на основании какой-то неясной секции

    законов, которые не применяются

    до «нормальная» практика.»

    Марк Каноник, П.Е.

    Нью-Йорк

    «Отличный опыт! Я многому научился, чтобы использовать свой медицинский прибор.

    организация. «

    Иван Харлан, П.Е.

    Теннесси

    «Материалы курса имели хорошее содержание, не слишком математическое, с хорошим акцентом на практическое применение технологий».

    Юджин Бойл, П.E.

    Калифорния

    «Это был очень приятный опыт. Тема была интересной и хорошо изложенной,

    а онлайн формат был очень

    доступный и простой

    использовать. Большое спасибо. «

    Патрисия Адамс, P.E.

    Канзас

    «Отличный способ добиться соответствия требованиям PE Continuing Education в рамках ограничений по времени лицензиата.»

    Joseph Frissora, P.E.

    Нью-Джерси

    «Должен признаться, я действительно многому научился. Помогает иметь печатный тест во время

    обзор текстового материала. Я

    также оценил просмотр

    предоставлено фактических случаев »

    Жаклин Брукс, П.Е.

    Флорида

    «Документ» Общие ошибки ADA при проектировании объектов «очень полезен.

    Тест потребовал исследования в

    документ но ответы были

    в наличии «

    Гарольд Катлер, П.Е.

    Массачусетс

    «Я эффективно использовал свое время. Спасибо за широкий выбор вариантов

    в транспортной инженерии, что мне нужно

    для выполнения требований

    Сертификат ВОМ.»

    Джозеф Гилрой, P.E.

    Иллинойс

    «Очень удобный и доступный способ заработать CEU для моих требований PG в Делавэре».

    Ричард Роудс, P.E.

    Мэриленд

    «Я многому научился с защитным заземлением. Пока все курсы, которые я прошел, были отличными.

    Надеюсь увидеть больше 40%

    курс со скидкой.»

    Кристина Николас, P.E.

    Нью-Йорк

    «Только что сдал экзамен по радиологическим стандартам и с нетерпением жду возможности сдать еще

    курс. Процесс прост, и

    намного эффективнее, чем

    приходится путешествовать. «

    Деннис Мейер, P.E.

    Айдахо

    «Услуги, предоставляемые CEDengineering, очень полезны для профессионалов

    Инженеры получат блоки PDH

    в любое время.Очень удобно ».

    Пол Абелла, P.E.

    Аризона

    «Пока все отлично! Поскольку я постоянно работаю матерью двоих детей, у меня мало

    время искать, где на

    получить мои кредиты от »

    Кристен Фаррелл, P.E.

    Висконсин

    «Это было очень познавательно и познавательно.Легко для понимания с иллюстрациями

    и графики; определенно делает это

    проще поглотить все

    теории »

    Виктор Окампо, P.Eng.

    Альберта, Канада

    «Хороший обзор принципов работы с полупроводниками. Мне понравилось пройти курс по

    .

    мой собственный темп во время моего утро

    метро

    на работу.»

    Клиффорд Гринблатт, П.Е.

    Мэриленд

    «Просто найти интересные курсы, скачать документы и взять

    викторина. Я бы очень рекомендовал

    вам на любой PE, требующий

    CE единиц. «

    Марк Хардкасл, П.Е.

    Миссури

    «Очень хороший выбор тем из многих областей техники.»

    Randall Dreiling, P.E.

    Миссури

    «Я заново узнал то, что забыл. Я также рад помочь финансово

    по ваш промо-адрес который

    сниженная цена

    на 40% «

    Конрадо Казем, П.E.

    Теннесси

    «Отличный курс по разумной цене. Воспользуюсь вашими услугами в будущем».

    Charles Fleischer, P.E.

    Нью-Йорк

    «Это был хороший тест и фактически подтвердил, что я прочитал профессиональную этику

    коды и Нью-Мексико

    правила. «

    Брун Гильберт, П.E.

    Калифорния

    «Мне очень понравились занятия. Они стоили потраченного времени и усилий».

    Дэвид Рейнольдс, P.E.

    Канзас

    «Очень доволен качеством тестовых документов. Буду использовать CEDengineerng

    при необходимости дополнительных

    Сертификация . «

    Томас Каппеллин, П.E.

    Иллинойс

    «У меня истек срок действия курса, но вы все же выполнили свое обязательство и дали

    мне то, за что я заплатил — много

    оценено! «

    Джефф Хэнслик, P.E.

    Оклахома

    «CEDengineering предлагает удобные, экономичные и актуальные курсы.

    для инженера »

    Майк Зайдл, П.E.

    Небраска

    «Курс был по разумной цене, а материал был кратким и

    в хорошем состоянии »

    Glen Schwartz, P.E.

    Нью-Джерси

    «Вопросы подходили для уроков, а материал урока —

    .

    хороший справочный материал

    для деревянного дизайна »

    Брайан Адамс, П.E.

    Миннесота

    «Отлично, я смог получить полезные рекомендации по простому телефону.»

    Роберт Велнер, P.E.

    Нью-Йорк

    «У меня был большой опыт работы в прибрежном строительстве — проектирование

    Building курс и

    очень рекомендую

    Денис Солано, P.E.

    Флорида

    «Очень понятный, хорошо организованный веб-сайт. Материалы курса этики Нью-Джерси были очень хорошими

    хорошо подготовлен. «

    Юджин Брэкбилл, P.E.

    Коннектикут

    «Очень хороший опыт. Мне нравится возможность загрузить учебные материалы на номер

    .

    обзор везде и

    всякий раз, когда.»

    Тим Чиддикс, P.E.

    Колорадо

    «Отлично! Поддерживаю широкий выбор тем на выбор».

    Уильям Бараттино, P.E.

    Вирджиния

    «Процесс прямой, без глупостей. Хороший опыт».

    Тайрон Бааш, П.E.

    Иллинойс

    «Вопросы на экзамене были зондирующими и продемонстрировали понимание

    материала. Полное

    и всесторонний ».

    Майкл Тобин, P.E.

    Аризона

    «Это мой второй курс, и мне понравилось то, что мне предложили этот курс

    поможет по телефону

    работ.»

    Рики Хефлин, P.E.

    Оклахома

    «Очень быстро и легко ориентироваться. Я определенно буду использовать этот сайт снова».

    Анджела Уотсон, П.Е.

    Монтана

    «Легко выполнить. Никакой путаницы при прохождении теста или записи сертификата».

    Кеннет Пейдж, П.E.

    Мэриленд

    «Это был отличный источник информации о солнечном нагреве воды. Информативный

    и отличное освежение ».

    Луан Мане, П.Е.

    Conneticut

    «Мне нравится, как зарегистрироваться и читать материалы в автономном режиме, а затем

    вернуться, чтобы пройти викторину «

    Алекс Млсна, П.E.

    Индиана

    «Я оценил объем информации, предоставленной для класса. Я знаю

    это вся информация, которую я могу

    использование в реальных жизненных ситуациях »

    Натали Дерингер, P.E.

    Южная Дакота

    «Обзорные материалы и образец теста были достаточно подробными, чтобы позволить мне

    успешно завершено

    курс.»

    Ира Бродская, П.Е.

    Нью-Джерси

    «Веб-сайт прост в использовании, вы можете скачать материалы для изучения, а потом вернуться

    и пройдите викторину. Очень

    удобно а на моем

    собственный график «

    Майкл Гладд, P.E.

    Грузия

    «Спасибо за хорошие курсы на протяжении многих лет.»

    Деннис Фундзак, П.Е.

    Огайо

    «Очень легко зарегистрироваться, получить доступ к курсу, пройти тест и распечатать PDH

    свидетельство. Спасибо за создание

    процесс простой. »

    Фред Шейбе, P.E.

    Висконсин

    «Опыт положительный.Быстро нашел курс, который соответствовал моим потребностям, и прошел

    часовой PDH в

    один час «

    Стив Торкильдсон, P.E.

    Южная Каролина

    «Мне понравилась возможность скачать документы для просмотра содержания

    и пригодность, до

    имея для оплаты

    материал

    Ричард Вимеленберг, P.E.

    Мэриленд

    «Это хорошее напоминание об ЭЭ для инженеров, не занимающихся электричеством».

    Дуглас Стаффорд, P.E.

    Техас

    «Всегда есть возможности для улучшения, но я ничего не могу придумать в вашем

    .

    процесс, требующий

    улучшение.»

    Thomas Stalcup, P.E.

    Арканзас

    «Мне очень нравится удобство участия в онлайн-викторине и получение сразу же

    сертификат. «

    Марлен Делани, П.Е.

    Иллинойс

    «Учебные модули CEDengineering — очень удобный способ доступа к информации по телефону

    .

    много различные технические зоны за пределами

    своя специализация без

    надо ехать.»

    Гектор Герреро, P.E.

    Грузия

    НОВАЯ ПОДЛИННАЯ КАРТА ЩЕТКИ MILWAUKEE 22-22-2602 ЗАМЕНЯЕТ 22-22-2607

    НОВАЯ ПОДЛИННАЯ КАРТА ЩЕТКИ MILWAUKEE В СБОРЕ 22-22-2602 ЗАМЕНЯЕТ 22-22-2607. НОВАЯ ПОДЛИННАЯ КАРТА ЩЕТКИ MILWAUKEE В СБОРЕ. Нажмите, чтобы перевести. 2606-22CT M18 1/2 «Шуруповерт. 2606-20 (F24A) 1/2» Шуруповерт. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый и неповрежденный товар в оригинальной розничной упаковке (если упаковка применимый).Если товар поступает напрямую от производителя, он может быть доставлен не в розничной упаковке, например в простой коробке или коробке без надписи или полиэтиленовом пакете. См. Список продавца для получения полной информации. Просмотреть все определения условий : Модифицированный элемент: : Нет , Бренд: : Milwaukee : Пользовательский комплект: : Нет , Товар вне страны: : Нет : MPN: : Не применяется , UPC: : Не применяется ,

    НОВАЯ ПОДЛИННАЯ КАРТА ЩЕТКИ В СБОРЕ 22-22-2602 ЗАМЕНЯЕТ 22-22-2607

    НОВАЯ ПОДЛИННАЯ КАРТА ЩЕТКИ В СБОРЕ 22-22-2602 ЗАМЕНЯЕТ 22-22-2607, СБОРКА 22-22-2602-2607 ЗАМЕНЯЕТ 22-22-2602-2607 НОВАЯ ПОДЛИННАЯ КАРТА ЩЕТКИ MILWAUKEE, Нажмите для перевода, 2606-22CT M18 1/2 «Шуруповерт, 2606-20 (F24A) 1/2» Драйвер-дрель, НОВАЯ ПОДЛИННАЯ КАРТОЧКА MILWAUKEE BRUSH CARD ASSEMBLY, Лучший интернет-магазин всемирно известной моды Сайт Комфортно и шикарно. Найдите свой любимый продукт и сэкономьте еще больше с нашей бесплатной доставкой.ЩЕТКА КАРТА В СБОРЕ 22-22-2602 ЗАМЕНЯЕТ 22-22-2607 НОВЫЙ ПОДЛИННЫЙ MILWAUKEE.



    НОВАЯ ПОДЛИННАЯ КАРТА ЩЕТКИ MILWAUKEE 22-22-2602 ЗАМЕНЯЕТ 22-22-2607


    НОВАЯ ПОДЛИННАЯ КАРТА ЩЕТКИ MILWAUKEE В СБОРЕ 22-22-2602 ЗАМЕНЯЕТ 22-22-2607

    WMF Kinder Set 6 tlg Biene Maja Besteck Geschirr Spülmaschine Porzellan Maya, Набор сверл Milwaukee Cobalt Twist из 29 предметов, угол спирали 35 °, черный оксид, холст, фотографии, настенные татуировки, художественная печать, носилки, Car Las Vegas, черно-белый, языческий набор для заклинаний собак, набор для щенков магический оберег защиты.Ведьма-бутылка-талисман. 32-дюймовый 1-й ТОРТ НА ДЕНЬ РОЖДЕНИЯ ГИГАНТСКИЙ УКРАШЕНИЕ ИЗ ФОЛЬГА ДЕВУШКА ПЕРВОГО ДНЯ РОЖДЕНИЯ. Он же MultiWoodPrime. Прозрачный проникающий эпоксидный герметик Lignu Genuine Smiths. Прозрачный проникающий эпоксидный герметик. CPES. Кошмар перед Рождеством Набор для подстаканников Джека Скеллингтона, 4 шт. ЗАМОРОЖЕННЫЕ ПУФЛИ-ЛИСТЫ НАКЛЕЙКИ Anna Elsa Party Bag Наполнитель сумок выберите количество, Ea tesa 55914-00020-00 Комфортный крючок и петля для защиты от насекомых, съемные для окон.

    Замена передвижных домашних печей на жидком топливе

    Оси Hendrickson

    Intertherm / Nordyne — продавец мобильных и модульных домашних печей № 1 в Америке! Это печь модели E4EB-010H, которая является заменой старых моделей E1EB-010HA и E2EB-010HA.Проверьте свою существующую печь, чтобы узнать, сколько кВт вам нужно! Мы предлагаем полную линейку мобильных и модульных домашних электропечей Intertherm / Nordyne!

    1v1 код карты насос smg

    Полный список см. На сайте implet.com Использование правильного моторного масла имеет значение. Мы подвергаем наши моторные масла Mobil 1 ™ испытаниям в лаборатории, на дороге и на треке, дублируя одни из самых тяжелых, самых экстремальных реальных условий в мире. Являясь одним из ведущих дилеров оборудования для систем отопления, вентиляции и кондиционирования, мы можем помочь вам найти именно то, что вам нужно.Выбирайте из электрических и газовых печей, блоков кондиционирования воздуха для мобильных домов и комплектных блоков, включая автономные блоки кондиционирования, а также змеевики испарителя, тепловые насосы и системы переменного тока.

    Подержанные стальные бортовые платформы грузовиков

    Мы делаем эту экономию реальностью, предлагая газовые печи Goodman, кондиционеры, кондиционеры, модульные нагнетатели и змеевики испарителя, а также системы вентиляции и кондиционирования воздуха Amana, продукты Gree и другие товары для ОВК по резко сниженным ценам. , при этом обеспечивая лучшее качество в отрасли.РЕМОНТ МАСЛЯНОЙ ПЕЧИ. Ремонт и обслуживание более 450 систем масляных печей в течение 30 лет в районах Бойсе — Игл и Меридиан. Если у вас есть масляная печь — позвоните Рику в ремонтную мастерскую Айдахо для профессионального ремонта и настройки масляной печи. Размер вашей печи по отношению к занимаемой площади. Тип печи, который идеально подходит для вашего дома. Ваш идеальный вид топочного топлива.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*
