Узлы прохода УП вентиляционных шахт

Узлы прохода вентиляционных шахт УП относятся к вспомогательным завершающим элементам вентиляционных систем. Монтируются на кровле зданий для притока или вывода воздушных и паровых масс. Изготавливаются круглым сечением в виде отрезка трубы с опорным кольцом, которое предназначено для крепления узла к кровле. Опорное кольцо устанавливается под углом, сопоставимым с углом наклона крыши. В своей конструкции могут иметь регулирующий клапан с ручным или электроприводным управлением, а также кольцо для сбора конденсатной жидкости. Торцы узлов прохода имеют фланцевое присоединение.


Различают шесть основных модификаций :

  • УП1 — УП1-10 без клапана, без кольца для сбора конденсата

  • УП2 — УП2-10 с клапаном с ручным управлением, без кольца для сбора конденсата

  • УП2-11 — УП2-21 с клапаном с ручным управлением, с кольцом для сбора конденсата

  • УП3 — УП3-10 с клапаном с площадкой под электропривод, без кольца для сбора конденсата

  • УП3-11 — УП3-21 с клапаном с площадкой под электропривод, с кольцом для сбора конденсата

Исполнение выбирается проектировщиком в зависимости от конкретных условий (температура, влажность и др. ).



В нашей компании вы можете купить узлы прохода вентиляционных шахт УП по лучшей цене.

По специальному заказу возможно изготовление узлов прохода с другими типоразмерами, отличными от приведенных ниже.

Узлы прохода УП1 без клапана и без кольца для сбора конденсата

Модель

D, мм

D1, мм

Масса, кг

УП1

200

540

17,6

УП1-01

250

540

18,6

УП1-02

315

540

29,9

УП1-03

400

840

26,0

УП1-04

450

840

30,0

УП1-05

500

840

36,0

УП1-06

630

1140

41,0

УП1-07

710

1140

48,0

УП1-08

800

1140

53,0

УП1-09

1000

1340

65,2

УП1-10

1250

1590

77,0

Узлы прохода УП2 с клапаном и ручным управлением


Без кольца для сбора конденсата

С кольцом для сбора конденсата

D1, мм

Модель

D, мм

Масса, кг

Модель

D, мм

Масса, кг

УП 2

200

19,1

УП 2-11

200

20,1

540

УП 2-01

250

20,3

УП 2-12

250

21,5

УП 2-02

315

21,8

УП 2-13

315

23,2

УП 2-03

400

28,2

УП 2-14

400

29,8

840

УП 2-04

450

32,7

УП 2-15

450

34,4

УП 2-05

500

39,0

УП 2-16

500

40,8

УП 2-06

630

45,0

УП 2-17

630

46,5

1140

УП 2-07

710

52,0

УП 2-18

710

54,2

УП 2-08

800

58,0

УП 2-19

800

60,4

УП 2-09

1000

73,2

УП 2-20

1000

77,0

1340

УП 2-10

1250

86,0

УП 2-21

1250

90,0

1590

Узлы прохода УП3 с клапаном и площадкой под электропривод

Без кольца  для сбора конденсатаС кольцом  для сбора конденсата

Н, мм

D1, мм

Площадь клапана, м2

Модель

D, мм

Масса, кг

Модель

D, мм

Масса, кг

УП 3

200

21,6

УП 3-11

200

22,6

50

540

0,031

УП 3-01

250

22,8

УП 3-12

250

24,0

50

0,049

УП 3-02

315

24,4

УП 3-13

315

25,8

50

0,78

УП 3-03

400

30,8

УП 3-14

400

32,4

50

840

0,12

УП 3-04

450

35,2

УП 3-15

450

37,0

50

0,16

УП 3-05

500

41,5

УП 3-16

500

43,3

50

0,19

УП 3-06

630

47,5

УП 3-17

630

50,0

50

1140

0,31

УП 3-07

710

55,0

УП 3-18

710

57,4

50

0,39

УП 3-08

800

63,0

УП 3-19

800

66,0

50

0,5

УП 3-09

1000

80,2

УП 3-20

1000

84,0

64

1340

0,79

УП 3-10

1250

92,0

УП 3-21

1250

97,0

72

1590

1,23

Купить узлы прохода УП

Звоните прямо сейчас:

8 /495/ 640-85-05

8 /925/ 277-60-70

9. 00-17.00 (пятница — до 16.00)

[email protected]

140060, Московская обл, Люберцы г, Октябрьский рп, Ленина ул, дом № 47, павильон 2-041, этаж 2

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой

Узлы прохода вентиляционных шахт через покрытия зданий серии 5.904-10

  1. ТД В-КИП
  2. »
  3. МОВЕН
  4. »
  5. Фильтрующее оборудование
  6. »
  7. Узлы прохода вентиляционных шахт через покрытия зданий серии 5.904-10

В корзину

  • Описание и характеристики
  • Отзывы(0)

Узлы прохода предназначены для установки в местах прохода стальных вентиляционных шахт на покрытиях зданий различного назначения.

Узлы прохода общего назначения устанавливаются на железобетонные стаканы серии 1.494-24, вып. 1 и крепятся к ним гайками, навернутыми на закладные анкерные болты, предусмотренные в стаканах.

Изготовление узлов прохода предусматривается в следующих исполнениях:

  • узлы прохода без клапана;
  • узлы прохода с клапаном с ручным управлением, утепленные и неутепленные;
  • узлы прохода с клапаном с площадкой под исполнительный механизм, утепленные и неутепленные.

В качестве теплоизолирующего материала применяются минераловатные плиты ПМ-75, обернутые снаружи стеклотканью. Для механического управления клапана применятся исполнительный механизм типа МЭО-40/63-0,25. Исполнительный механизм должен быть отрегулирован на работу «открыть» и «закрыть». Он не должен располагаться под муфтой кольца для сбора конденсата.

Узлы прохода вентиляционных вытяжных шахт через покрытия зданий изготавливаются для эксплуатации в климатическом исполнении вида УХЛ1 по ГОСТ 15150-69.

Узла прохода без клапана

Обозначение

D, мм

Масса, кг

УП1

200

84,5

-01

250

95,5

-02

280

97,5

-03

315

99,5

-04

400

123,0

-05

450

125,5

-06

500

128,5

-07

630

166,5

-08

710

171,0

-09

800

238,5

-10

1000

249,0

-11

1250

265,0

Узла прохода с клапаном, с ручным управлением

Исполнение

Обозначение

D, мм

Масса, кг

без кольца для сбора конденсата

УП2

200

83,0

-01

250

95,0

-02

280

96,5

-03

315

98,5

-04

400

121,5

-05

450

124,0

-06

500

127,0

-07

630

165,0

-08

710

169,0

-09

800

236,5

-10

1000

246,5

-11

1250

261,5

c кольцом для сбора конденсата

-12

200

84,5

-13

250

95,5

-14

280

97,5

-15

315

99,5

-16

400

123,0

-17

450

125,5

-18

500

128,5

-19

630

166,5

-20

710

171,0

-21

800

238,5

-22

1000

249,0

-23

1250

265,0

Узлы прохода с клапаном, с площадкой под исполнительный механизм

Исполнение

Обозначение

D, мм

H, мм

Масса, кг

без кольца для сбора конденсата

УП3

200

50

74,5

-01

250

77,9

-02

280

79,5

-03

315

82,6

-04

400

113,5

-05

450

116,2

-06

500

119,3

-07

630

157,1

-08

710

152,0

-09

800

155,2

-10

1000

64

238,3

-11

1250

72

253,2

с кольцом для сбора конденсата

-12

200

50

75

-13

250

78. 6

-14

280

80.3

-15

315

83.5

-16

400

114.6

-17

450

117.6

-18

500

120.7

-19

630

158.9

-20

710

164

-21

800

167

-22

1000

64

241,3

-23

1250

72

257,2

Узлы прохода с клапаном, с ручным управлением утепленный

Исполнение

Обозначение

D, мм

H, мм

Масса, кг

без кольца для сбора конденсата

УП4

200

50

83,8

-01

250

96

-02

280

97,6

-03

315

99,7

-04

400

123

-05

450

125,6

-06

500

128,7

-07

630

167,1

-08

710

171,4

-09

800

239,2

-10

1000

64

249,8

-11

1250

72

265,5

с кольцом для сбора конденсата

-12

200

50

86,3

-13

250

96,5

-14

280

98,6

-15

315

100,7

-16

400

124,4

-17

450

127,1

-18

500

130,2

-19

630

168,5

-20

710

173,4

-21

800

241,2

-22

1000

64

252,3

-23

1250

72

269

Узлы прохода с клапаном, с площадкой под исполнительный механизм утепленный

Исполнение

Обозначение

D, мм

H, мм

Масса, кг

без кольца для сбора конденсата

УП5

200

50

75,3

-01

250

72,9

-02

280

80,7

-03

315

83,8

-04

400

115

-05

450

117,8

-06

500

121

-07

630

159,2

-08

710

164,4

-09

800

168,3

-10

1000

64

241,6

-11

1250

72

257,5

с кольцом для сбора конденсата

-12

200

50

75,8

-13

250

79,6

-14

280

81,4

-15

315

84,7

-16

400

115,1

-17

450

119,2

-18

500

122,4

-19

630

161

-20

710

166,4

-21

800

170,6

-22

1000

64

244,6

-23

1250

72

261,2



Отзывы

Разновидности, области применения и особенности монтажа

Каждое здание, независимо от назначения, оборудовано приточно-вытяжной вентиляцией. При малых скоростях воздуха появляется сырость, плесень, неприятные запахи. Со временем начинается разрушение несущих элементов, снижается срок службы конструкции, выходят из строя различные коммуникации.

Для того, чтобы система работала без перебоев, в каналы не проникала влага, устанавливаются узлы прохода вентиляционных вытяжных шахт. Точки забора, выпуска воздуха расположены в самых высоких местах. Часто для их установки выбирают крышу. Но что это за узлы и как их правильно установить?

Об этом мы подробно поговорим в нашей статье — рассмотрим виды узлов, особенности их применения, технологию проветривания через крышу. Эта информация поможет избежать ошибок, которые допускают неопытные пользователи при выборе элементов, их установке, что приводит к появлению серьезных дефектов, нарушению работы всей системы.

Содержание статьи:

  • Особенности вентиляционных проходных блоков
    • Конструктивные элементы проходного блока
    • Типовые варианты проходки
  • Рекомендации по настройке
  • Правила и особенности монтажа проходного узла
    • Вариант №1 — вывод вентиляции на сплошную кровлю
    • Вариант №2 — выполнение работ на мягкой кровле
    • 9 0017
    • Выводы и полезное видео по теме

    Особенности блоков вентканалов

    Вытяжная вентиляция в частном доме и небольшом общественном здании может быть представлена ​​сложной, разветвленной системой воздуховодов. Их можно объединять в общие каналы или выводить независимо.

    Для того, чтобы вытяжной воздух беспрепятственно покидал здание, в крыше необходимо сделать сквозное отверстие. Такой проход нуждается в утеплении, качественной герметизации и других мероприятиях по обустройству.

    При наличии дефектов при проходе вытяжной вентиляции через кровлю возможно проникновение талых, дождевых вод под теплоизоляционный материал, образование холодных зон. В результате деревянные, металлические элементы кровельного пирога разрушаются, покрытие приходит в негодность гораздо раньше положенного срока.

    Не менее важно исключить вероятность . Капли влаги появляются в результате разницы температур между теплым влажным воздухом внутри помещения и снаружи воздуховода, открытой частью кровли, охлаждаемой уличным воздухом.

    Все каналы вытяжной вентиляции в обязательном порядке имеют выход на улицу. Это позволяет легко выводить отработанный воздух из помещения.

    Устройство проходов для вентиляционных шахт позволяет решить такие задачи. Они помогают удалять отработанные воздушные массы, не нарушая кровельную систему.

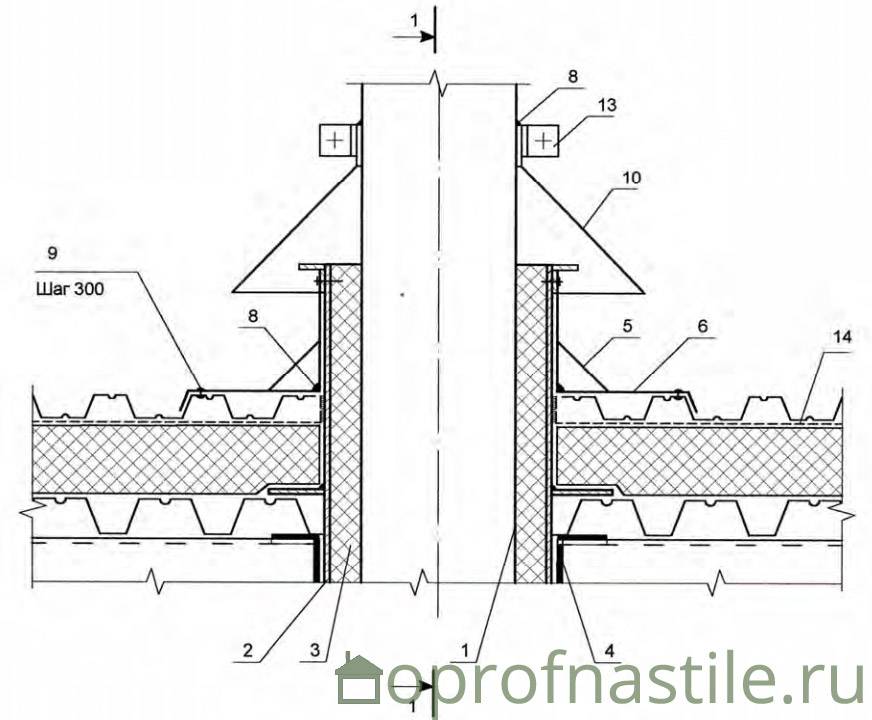

    Конструктивные элементы проходного узла

    Конструктивно проходной узел состоит из следующих элементов:

    • отверстия в кровле точно соответствующие вентиляционному каналу;
    • секция воздуховода оборудована ;
    • нижняя часть, в которой расположен уплотнительный кожух — его задача создать вокруг отверстия площадку, герметично соединенную с кровельным покрытием.

    Основным элементом такого агрегата считаются проходки – вентиляционные устройства, обеспечивающие работоспособность агрегата.

    Проходки сделаны из различных материалов . Эластичные модели изготавливаются из прочной резины и других гибких материалов. Они легко переносят негативное воздействие атмосферных явлений, устойчивы к резкому ультрафиолету, влажности, температуре. Главным преимуществом изделия является наличие гибкого рукава, позволяющего менять форму.

    Аксессуары для прохода вентиляции могут быть изготовлены из разных материалов. Однако наибольшей популярностью пользуются эластичные конструкции. Их можно использовать на разных типах крыш.

    Проходки резиновые применяются на кровлях с различным уклоном. В разных моделях высота рукава разная. Чем больше уклон кровли, тем больше должна быть втулка в месте проходки.

    Изделия из пластика обладают отличными эксплуатационными характеристиками. Отличаются длительным сроком службы, устойчивостью к низким температурам, УФ, влажности. Для разных типов крыш производятся проходки различной конфигурации.

    На крыше может быть несколько узлов прохода, обеспечивающих отвод отработанного воздуха из санузлов, кухни, подвала и других систем. Если площадь дачи небольшая, проходной узел может быть один.

    Типовые варианты проходки


    Сравнительно недавно вариантов проходных узлов было очень мало. Элементы выполнены в виде отрезков воздуховодов квадратного, круглого сечения. К ним были приварены монтажные шайбы, конструкция имела дополнительное усиление за счет наличия ребер жесткости.

    Проходной узел должен обеспечивать беспрепятственный проход воздуха, герметичность, теплоизоляцию стыков, при этом не препятствовать стоку дождя с кровли

    Проходные элементы установлены в железобетонных монтажных чашках — специальных несущих конструкциях. Стекла закреплялись на крыше в процессе строительства здания и оснащались горизонтальной площадкой, что позволяло устанавливать опорные элементы на поверхности с любым уклоном.

    Благодаря развитию частного домостроения, разновидностей проходных узлов, различающихся по характеристикам и условиям эксплуатации, стало намного больше.

    На сегодняшний день производители предлагают:

    • искробезопасные модели используемые в вытяжной вентиляции предприятий, работающих с горючими газами;
    • вентильные изделия , оснащенные уплотняющим кольцом;
    • модели без клапана .

    Выбирая проходной узел без клапана, предназначенный для шахты вытяжной вентиляции, домовладелец получает простое устройство. Это будет лучшее решение для постоянно работающей системы, не требующей периодической настройки.

    Клапан необходим при необходимости закрытия доступа холодного воздуха — в период, когда вытяжная вентиляция не работает.

    Проходные блоки, оснащенные клапанами, отличаются различными видами управления:

    • ручное — актуально для стабильно работающих систем, не требующих постоянной регулировки, и реализуется с помощью троса, противовеса, что позволяет регулировать подачу воздуха курс обмена в доме;
    • автомат — производится с помощью электропривода, при необходимости часто меняя режимы работы вытяжной вентиляции.

    Принадлежности также могут быть оснащены кольцом для сбора конденсата.

    Широкий ассортимент проходных устройств для вытяжной вентиляции позволяет выбрать изделие, которое будет внешне сочетаться с дизайном кровли. Разные модели оснащены соединительными площадками с разным рельефом, что значительно упрощает монтаж

    Сегодня в строительстве используются комплектующие для прохода, выполненные из полимеров или металла. Пластиковые модели значительно облегчают монтажные работы, снижают затраты на обслуживание.

    При использовании металлических изделий домовладельцы иногда сталкиваются с шумом, создаваемым воздушными потоками.

    Рекомендации по настройке

    Выбор проходного блока осуществляется в зависимости от типа воздуховодов, используемых при монтаже вытяжной вентиляции.

    По форме это:

    • квадрат;
    • круглый;
    • овальный;
    • прямоугольный.

    Модели отличаются размером сечения . Для обеспечения гидроизоляции устройства снабжены соединительными прокладками, которые монтируются перед покрытием кровли. Например, при монтаже проходного узла на крышу из металлочерепицы обязательно используется фольгированная бумага, а все отверстия заполняются герметиком.

    При выборе проходного узла стоит остановиться на продукции отечественного производителя, а также на импортных моделях, адаптированных для использования в климатических условиях вашего региона.

    Выбор проходного блока осуществляется на этапе проектирования в соответствии с требованиями к конструкции вытяжной системы вентиляции, особенностями ее эксплуатации

    Некоторые модели комплектуются изолированными клапанами , исключающими возможность обледенения. Это обеспечивает бесперебойную работу автоматики при сильных морозах.

    В качестве профилактики следует регулярно осматривать проходной узел для предотвращения:

    • механического мусора внутри клапана;
    • затруднение при вращении подвижных элементов;
    • отсутствие зазора между клапаном и корпусом, расстояние между ними менее 2 мм;
    • нарушение целостности уплотнений, прокладок;
    • появление трещин, других механических повреждений во внутренней, наружной части.

    При наличии перечисленных выше нарушений блок прохода подлежит замене.

    Также при выборе проходного узла важно отличать устройства для вытяжной вентиляции от устройств для дымоходов. Вентиляционная система служит для отвода отработанных воздушных масс, но раскаленные продукты горения отводятся через дымоход, поэтому такой проходной узел нуждается в дополнительной противопожарной защите.

    Правила и особенности монтажа узла прохода

    При планировании самостоятельного монтажа узла прохода важно учесть ряд нюансов и обеспечить при монтаже:

    • герметичность — соединительный фланец должен плотно прилегать к поверхности для предотвращения попадания влаги во внутренние слои кровли;
    • отсутствие преград для дождевых, талых вод — особенно актуально в межсезонье, во время оттепелей, когда оставшаяся в трещинах влага ночью замерзает, расширяя щели, нарушая целостность покрытия, общее герметичность кровли;
    • теплоизоляционная конструкция — которая позволит избежать образования конденсата, который будет постепенно разрушать стропила, другие элементы кровельной системы.

    В верхней части проходного узла находится . Предотвращает попадание в вытяжной канал птиц, мелкого мусора, влаги.

    Большинство дефлекторов имеют примерно одинаковый внешний вид. Для тех, кто хочет выделиться, производители предлагают уникальные дизайны.

    В некоторых моделях узлов доступа, предназначенных для вытяжных вентиляционных каналов, дефлектор выполнен в виде широкого клапана, защищающего воздуховод

    Выбор технологии монтажа узла прохода зависит от характеристик кровельного материала, угол наклона и другие технические характеристики крыши. Все действия в процессе монтажа направлены на создание отверстия, соответствующего размеру воздуховода, его герметизацию, утепление.

    Общий порядок монтажа включает следующие этапы:

    1. Разметка поверхности — диаметр отверстия делается на пару сантиметров больше воздуховода. Для этого можно взять отрезок трубы или сделать шаблон, повторяющий форму вытяжного канала. Прикрепив воздуховод к крыше, необходимо обвести его с небольшим запасом.
    2. Создание отверстия — проход обустраивается по технологии соответствующей типу кровельного материала. Например, при формировании отверстия из профнастила болгарка не используется. Электродрелью по периметру просверливаются отверстия, которые впоследствии соединяются ножницами по металлу, ножовкой.
    3. Подрезка слоев утеплителя – делается аккуратно, чтобы не нарушить конфигурацию кровельного пирога. Проходка вставляется в полученное отверстие, изолируется.
    4. Узел крепления — установленный узел надежно крепится к поверхности крыши.

    Одна особенность – специалисты не рекомендуют использовать болгарку для проделывания отверстий в таком кровельном материале, как профнастил, так как при работе появляются искры. Огонь прожигает микроотверстия в покрытии. Их видно не сразу, однако со временем на поврежденных участках появляется коррозия.

    Если ваш кровельный материал способен выдержать воздействие искр и вы планируете делать отверстие для вывода вентканала с помощью УШМ, рекомендуем ознакомиться с правилами.

    Вариант №1 — вывод вентиляции на сплошную кровлю

    Чаще всего застройщики выбирают металлическую обвязку кровли. Поэтому разберем технологию монтажа вбива на примере этого материала.

    Установка проходного узла вытяжной вентиляции на сплошной кровле рекомендуется после монтажа вентиляции, монтажа кровельного покрытия

    Первая выполненная маркировка крыши : Выход вытяжной вентиляции должен располагаться между стропилами. Часто вентиляционную шахту устанавливают на горизонтальном стыке двух листов кровельного материала. Верхний лист будет закрывать пластину точки прохода, а нижний будет проходить под пластиной.

    Сначала определяется место проникновения изнутри. Его легко наметить, просверлив отверстие в металле. С внешней стороны необходимо отметить маркером место предполагаемого отверстия. Для этого используйте шаблон, который входит в комплект проходной сборки.

    После разметки можно переходить к выполнению отверстий . Для работы можно использовать ручные или электрические ножницы по металлу. После того, как отверстие в металлочерепице создано, ее переносят на внутренние слои кровли.

    По окончании работ место установки очищается от мелкого мусора, опилок, тщательно обезжиривается. В местах планируемого крепления сверлятся отверстия под шурупы.

    Далее наступает очередь приводной установки . На первом установлен сальник — уплотнительный элемент прикладывается к месту крепления, тщательно обжимается в соответствии с рельефом кровли. Его нижняя часть обрабатывается герметиком, входящим в комплект, сильно прижимается к подготовленному отверстию. Излишки герметика выдавливают из-под резинки, наносят на стыки.

    Затем поверх резинки наденьте проходной элемент , зафиксируйте винтами. Заключительный этап монтаж вытяжной вентиляционной трубы , соединение ее с каналами, проходящими в доме. Внешняя часть канала оборудована капельницами, дефлекторами, зонтами, обеспечивающими защиту.

    Порядок установки проходки: 1) подготовить сквозной элемент; 2) установить его на выходной патрубок воздуховода; 3) тщательно уплотнить проходку в соответствии с рельефом кровли; 4) прикрепить к поверхности герметиком, хорошо прижать по периметру; 5) закрепить шурупами; 6) заполнить все стыки герметиком

    Для обеспечения бесперебойной работы вытяжной вентиляции в зимний период важно позаботиться о теплоизоляции. Наличие утеплителя исключит вероятность образования конденсата, промерзания трубы. Нюансы монтажа и рекомендации по выбору вентиляционной трубы для кровли приведены в .

    Вариант №2 — выполнение работ на мягкой кровле

    Технология монтажа вытяжного узла для вытяжной вентиляции на мягкой кровле осуществляется аналогично. Многие специалисты отмечают, что монтаж несколько облегчается из-за отсутствия рельефа искусственного кровельного материала. При обустройстве узла не обязательно точно повторять все изгибы покрытия, достаточно плотно прикрепить элементы к поверхности, чтобы обеспечить качественную изоляцию.

    Профессиональный подход, точное соблюдение инструкций в процессе монтажа – все это поможет создать идеальную вытяжную вентиляционную систему своими руками.

    В процессе монтажных работ особое внимание следует уделять герметичности стыков, швов. Они тщательно обрабатываются. Если вода найдет лазейку в конструкции, она нанесет ущерб. Даже когда влага не проникает через все слои кровельной конструкции, она промерзает в щелях, расширяя их до значительных размеров. Обработав все элементы герметиком, легко снизить риски протечек, обеспечить долгий срок службы кровли.

    Если вы решили установить узел доступа самостоятельно, рекомендуем вам также ознакомиться в кровле и с основными ошибками, которые чаще всего допускают неопытные монтажники.

    Выводы и полезное видео по теме

    Точка выхода вытяжного вентиляционного канала на крышу создает риск протечек, нарушения герметичности кровельной конструкции. Поэтому важно правильно подобрать оборудование для обустройства проходного узла, при монтаже соблюдать инструкцию. Представленные ниже видеоролики помогут определиться с оптимальной моделью и избежать ошибок при монтаже проходного узла.

    Секретами грамотного выбора кровли поделятся профессионалы. После просмотра вы легко определитесь с моделью под металлочерепицу или профнастил с любым профилем, а также товар для мягких материалов:

    Видео подробно рассказывает об этапах работы с металлом. Интересно, что проходка устанавливается на стыке листов:

    Монтаж нескольких узлов прохода для вытяжной вентиляции на плоской кровле.

    Из предложенного материала становится понятно, что особых сложностей при выводе воздуховодов на крышу не возникает. Большинство необходимых инструментов есть в арсенале каждого домашнего мастера, а производители предлагают точки доступа в полной комплектации, оснащают мастеров креплениями, качественным герметиком.

    Если у вас уже есть опыт вывода вытяжной вентиляции на крышу, поделитесь им в комментариях. Если вы планируете выполнять работы, или у вас есть вопросы, задавайте их нашим специалистам и другим посетителям сайта — блок обратной связи расположен ниже.

    Типовой проект 5.904-11 — Установки проходки шахт вытяжной вентиляции через кровли зд. от искробезопасных клапанов | Скачать чертежи, чертежи, блоки Autocad, 3D модели

    • Русский
    • Серия 5хххххх
    • Стандартная документация

    Узнайте, как скачать этот материал

    Telegram бот для поиска материалов

    Покупка чертежей

    Подпишитесь на получение информации о новых материалах:

    t. me/alldrawings

    vk.com/alldrawings

    Описание

    Типовой проект в формате DJVU

    Содержание проекта

    418.djvu [ 11 МБ ]

    Аналогичные материалы

    Типовой проект 5.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*
