Узел регулирования приточной установки: узлы регулирования приточных установок от Данфосс

узлы регулирования приточных установок от Данфосс

Для повышения индустриализации работ при монтаже систем инженерного обеспечения зданий компания «Данфосс» организовала производство узлов регулирования для оснащения систем воздушного отопления, вентиляции и кондиционирования воздуха.

1

Узлы регулирования приточных установок Данфосс (Danfoss)

Узлы регулирования предназначены для выполнения следующих функций управления теплообменными установками:

• поддержание температуры нагреваемого или охлаждаемого воздуха путем изменения параметров или количества теплохолодоносителя;
• защита воздухонагревателя от замерзания в случае подогрева наружного воздуха с отрицательной температурой или нахождения установки в «холодной» зоне.

В зависимости от конструктивного исполнения узлы регулирования могут применяться для управления теплообменными аппаратами центральных и местных вентиляционных установок и кондиционеров, отопительно-охладительных агрегатов и тепловых завес.

Узлы регулирования разработаны и изготавливаются с применением наиболее простых, надежных и недорогих комплектующих:

• поворотных регулирующих клапанов в сборе с электроприводом и трубопроводной арматурой Danfoss;
• циркуляционных насосов GRUNDFOS.

Кроме основного технологического оборудования в конструкции узлов предусмотрены закладные элементы для установки контрольно-измерительных приборов и датчиков системы автоматического регулирования. Для удобства последующего монтажа узлы регулирования закреплены на металлической опорной пластине и укомплектованы гибкими руковами.

Больше подробностей можно узнать по телефону +7 (495) 023-16-00 или, написав на наш электронный адрес [email protected]

Интернет-магазин шаровых кранов Danfoss предлагает своим клиентам узлы регулирования приточных установок Данфосс по выгодной цене, с возможностью бесплатной доставки до объекта по России и СНГ. Наши специалисты помогут подобрать узлы регулирования приточных установок, отталкиваясь от требований клиента.

Смесительный узел для вентиляции, для калориферов. Смесительный узел для приточных установок. Узел регулирования

Смесительные узлы ONX

• расход теплоносителя до 9 м3/ч
• плавное регулирование
• совместимы с любыми приточно-вытяжными и приточными установками
• комплектующие известных производителей Западной Европы

Описание

Смесительный узел для вентиляции – это устройство, которое состоит из циркуляционного насоса, трехходового клапана, сервопривода, фильтра, обратного клапана, регулирующих и запорных вентилей. Он служит для трехпозиционного, либо плавного регулирования расхода теплоносителя (воды или антифриза), который поступает в теплообменник (нагреватель, калорифер или охладитель) вентиляционной установки. Предлагаемые нашей компанией качественные смесительные узлы состоят из комплектующих известных производителей Западной Европы. Они рассчитаны на расход теплоносителя до 9 м3/ч. Мы гарантируем 100% совместимость с любыми приточными и приточно-вытяжными установками.

Смесительные узлы имеются в наличии на складе. Мы предоставляем минимальные цены и осуществляем доставку.

Конструкция и элементы

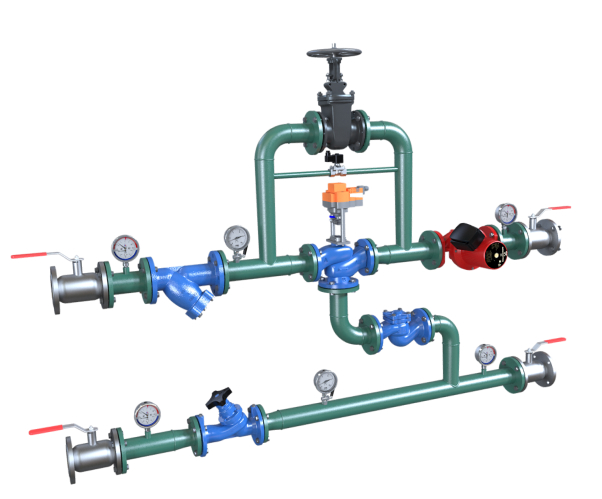

Стандартный смесительный узел для вентиляции состоит из следующих элементов:

• 1. Присоединительные шланги (гофрированная стальная труба)
• 2. Циркуляционный насос
• 3. Трехходовой клапан
• 4. Сервопривод клапана
• 5. Фильтр-отстоиник
• 6. Обратный клапан
• 7. Регулирующий вентиль для установки сопротивления байпаса
• 8. Сервисные запорные шаровые вентили

Принцип действия

Горячая вода из тепловой сети, либо от котла, поступает в смесительный узел калорифера. Вначале она проходит через фильтр-отстойник, где она очищается от мелких частиц грязи, которые могут присутствовать в системе и забивать как сам смесительный узел приточной установки, так и непосредственно воздухонагреватель. Далее вода проходит через трехходовой клапан, здесь она смешивается с обратной водой, поступающей от калорифера приточки.

И, наконец, пройдя через циркуляционный насос, поступает в нагреватель вентустановки. Охлажденная вода из калорифера поступает обратно в смесительный узел приточно-вытяжной установки, часть ее уходит в тепловую сеть, а часть поступает в трехходовой клапан, где смешивается с горячей водой из тепловой сети, либо от котла. Положение трехходового клапана смесительного узла нагревателя приточной установки меняет его сервопривод. Он получает сигнал от блока управления приточной установки, который в свою очередь получает показания канального датчика температуры и датчика обратной воды, установленного на калорифере. Если температура обратной воды опускается ниже заданного значения, трехходовой клапан открывается на 100% до тех пор пока температура обратной воды не поднимется до заданного минимального значения.

Расчет

Для того, чтобы купить смесительный узел или определить его цену, который подходит для вашей приточной установки или приточно-вытяжной установки, его надо грамотно подобрать. Перед этим надо произвести его расчет. Для расчета и подбора смесительного узла для вентиляции необходимо знать следующие исходные данные:

• 1. Мощность теплообменника (нагревателя, калорифера или охладителя). Если она не известна, то ее можно рассчитать по формуле:
• Q=L*(t2-t1)*0,335, кВт
• где
• L — производительность (расход воздуха) вашей приточки в м3/ч (например L=3000 м3/ч)
• t1 — температура наружного (уличного воздуха), поступающего в теплообменник град. С, (например t1= -28 С)
• t2 — температура, до которой надо нагреть или охладить воздух, град. С (например t2=18 С)
• Q=3000*(18+28) *0,335=46,2 кВт
• 3. Температуру теплоносителя (воды или антифриза) на входе и на выходе из теплообменника Град. С (например 90 и 70 С)
• 4. Гидравлическое сопротивление теплообменника, кПа. (например 5,5 кПа)
• Рассчитываем расход теплоносителя (воды или антифриза) в теплообменнике по формуле:
• G=3,6*Q/(4,2*(T1-T2)), м3/ч
• где
• Q — мощность теплообменника, кВт. (в нашем случае Q=46,2 кВт)
• T1 — температура теплоносителя на входе в теплообменник град. С (например T1= 90С)
• T2 — температура теплоносителя на выходе в теплообменника град. С (например T2= 70С)
• G=3,6*46,2/(4,2*(90-70))=2,0 м3/ч

По каталогу подбираем требуемый типоразмер смесительного узла. По графикам находим узел регулирования приточной установки, с расходом теплоносителя чуть больше, чем получился по расчету, проверяем не привышает ли гидравлическое сопротивление теплообменника, статическое давление смесительного узла. Синяя точка должна лежать ниже верхней красной линии. Т. о. данный типоразмер подходит для вашей приточной установки.

Производство

Наша компания производит широкий спектр оборудования для вентиляции и кондиционирования.

Доставка оборудования

Служба логистики опертивно доставит оборудование до вашего объекта, склада или до терминала транспортной компании.

Монтажный отдел

Cпециалисы монтажного отдела сделают монтаж и пуско-наладку системы вентиляции и кондиционирования «под ключ»

Сервисная служба

Cпециалисы сервисного отдела осуществляют плановое обслуживание оборудования, а также его гарантийный и постгарантийный ремонт

Персональный менеджер

Обратившись к нам, Вы будете закреплены за одним менеджером, который будет сопровождать Вас на всех этапах работы.

Акции февраля 2021

В этом месяце на ряд продукции проходит сезонная акция. Цены снижены. Товары в наличии на складе.

Узлы терморегулирования для теплообменников

Главная функция узлов терморегулирования UT – совместно с системой управления контролировать и регулировать температуру теплоносителя/хладагента в водяных нагревателях/охладителях приточных установок, тепловых завесах и гликолевых рекуператорах. Узлы терморегулирования по другому называют — узлы обвязки теплообменника.

Принцип работы узла терморегулирования заключается в следующем: температура теплоносителя регулируется смешением жидкости поступающей из сети, с отработанной поступающей из теплообменника. Пропорциональное соотношение количества теплоносителя поступающего из сети и отработанного, направляемого по перемычке через обратный клапан, регулируется шаровым краном с электроприводом, в зависимости от температуры приточного воздуха, выходящего из теплообменника.

Для контроля давления и температуры на входе и выходе из теплообменника в схеме узла терморегулирования UT со стороны теплообменника, по требованию заказчика, могут быть установлены два термоманометра. Сетчатый фильтр на входе узла предотвращает загрязнение системы теплоснабжения механическими примесями, содержащиеся в сетевой воде, а краны позволяют перекрыть отдельные участки системы теплоснабжения.

Применяемая схема узлов терморегулирования UT позволяет:

• устранить угрозу размораживания калорифера, за счет снижения разности температур горячих и холодных витков;
• более точно регулировать параметры теплоносителя, а, следовательно, и температуру нагреваемого воздуха, за счет непрерывного отклика регулятора по цепи обратной связи;
• обеспечить постоянный расход и скорость движения теплоносителя в трубках калорифера.
• Смесительные узлы водяных калориферов UTK применяется совместно с водяными воздухонагревателями приточных вентиляционных установок.  Узел обвязки водяного теплообменника предназначен для регулирования теплопроизводительности и защиты водяных воздухонагревателей от размораживания (при работе совместно с комплектом автоматики).

• Схемы и типы исполнений смесительных узлов UTK

  Смесительный узел построен по трехходовой схеме регулирования

  • Шаровые краны 1 служат для отключения узла от тепловой сети.
  • На подающей линии узла имеется фильтр 2 для горячей воды. По мере загрязнения необходимо очищать фильтрующий элемент фильтра.
  • На подающей линии узла установлен трехходовой регулирующий клапан с сервоприводом 3 пропорционального регулирования. Вход В клапана соединен байпасом с обратной линией узла.
  • На байпасе установлен обратный клапан 5 для предотвращения перетекания теплоносителя из подающей линии в обратную минуя воздухонагреватель.
  • На подающей линии узла установлен циркуляционный насос 4 для обеспечения циркуляции теплоносителя по «малому» контуру.

  Принцип работы смесительного узла (узла терморегулирования) UTK

  В полностью открытом состоянии клапан обеспечивает циркуляцию теплоносителя по «большому» контуру (направление потока А-АВ), чем достигается максимальная тепловая мощность узла. В полностью закрытом состоянии клапан обеспечивает циркуляцию по «малому» контуру (направление потока В-АВ), чем достигается минимальная тепловая мощность узла. В промежуточных положениях клапан обеспечивает циркуляцию по «малому» контуру с подмесом теплоносителя из сети.

  Гарантийный срок на узлы терморегулирования составляет 3 года.

  Для изготовления узлов обвязки используется арматура компании Genebre (Испания), насосы WILO, GRUNDFOS и UNIPAMP (Германия), Приводы с трёхходовым клапаном фирмы ESBE (Швеция).

  Возможно изготовление любых нестандартных узлов терморегулирования по схемам заказчика.

• Главная функция узлов обвязки водяных охладителей UTO – совместно с системой управления контролировать и регулировать температуру хладагента в водяных охладителях приточных установок. Узлы терморегулирования для водяных охладителей по-другому называют — узлы обвязки охладителя.

  Схемы и типы исполнения узлов обвязки водяных охладителей UTO

• Гарантийный срок на узлы обвязки водяных охладителей UTO составляет 3 года.

  Для изготовления узлов обвязки используется арматура компании Genebre (Испания), насосы WILO, GRUNDFOS и UNIPAMP (Германия), Приводы с трёхходовым клапаном фирмы ESBE (Швеция)

  Главная функция узлов терморегулирования UTZ – совместно с системой управления контролировать и регулировать температуру теплоносителя в водяных нагревателях тепловых завес. Узлы терморегулирования тепловых завес по-другому называют — узлы обвязки тепловых завес.

  Схемы и типы исполнения узлов обвязки тепловых завес UTZ

• Главная функция смесительных узлов для гликолевых рекуператоров UTG – совместно с системой управления контролировать и регулировать температуру теплоносителя в  гликолевых рекуператорах. Узлы терморегулирования для рекуператоров по-другому называют — узлы обвязки гликолевых рекуператоров.

  Схемы и типы исполнений узлов обвязки для гликолевых рекуператоров UTG

• Гарантийный срок на узлы терморегулирования для гликолевых рекуператоров составляет 3 года.

Смесительный узел KORF SURP 80-6,3

Смесительные узлы предназначены для регулирования мощности водяных калориферов и их защите от угрозы замерзания теплоносителя, т. е. напрямую применимы для водяных нагревателей и охладителей приточных установок, жидкостных рекуператоров приточных установок, воздушных тепловых завес.
В конструкции смесительных узлов Korf используются высококачественные комплектующие ведущих европейских производителей.

В состав смесительного узла входят:

• циркуляционный насос
• трёхходовой вентиль с аналоговым приводом плавного регулирования
• запорные шаровые вентили
• фильтр отопительной воды
• байпас с обратным и регулировочным клапаном
• гибкие присоединительные трубки из нержавеющей стали

Узлы серии SURP предназначены для работы совместно с управляющими блоками типа CHU 210-W-&hellip , CHU 222-W-&hellip , CHU 236-W-&hellip .

Регулирование мощности осуществляется с помощью насоса, который обеспечивает по стоянную циркуляцию воды в обогревателе и трехходового вентиля с сервоприводом, обеспечивающего смешение воды, поступающей из котла, и воды, выходящей из воздухонагревателя.
Насос служит только для преоделения потерь давления в воздухонагревателе и в компонентах самого смесительного узла.
Для избежания полной остановки тока воды в котловом контуре смесительный узел оборудован байпасом. Избыток отпительной воды возвращается через байпас к коллектору воды. На байпасе установлен обратный клапан и регулирующий вентиль, который служит для установки оптимальной потери давления байпаса. Байпас служит для выравнивания давления так, чтобы не допустить взаимного влияния насосов, т.е. изменения расхода воды через воздухонагреватель, а также предотвращает охлаждение воды в котловом контуре.

Смесительный узел должен устанавливаться на минимальном расстоянии от обогревателя. При установке узла вал насоса должен находиться в горизонтальном положении.

Эксплуатация

Максимально допустимые эксплуатационные параметры отопительной воды:

• максимально допустимая температура воды +110 С

• максимально допустимое давление 1МПа

• минимальное рабочее давление 20 кПa.

Для недопущения конденсации влаги в обмотке мотора насоса рабочая температура воды при эксплуатации не должна снижаться до температуры окружающего воздуха.

Компоненты смесительного узла KORF SURP 80-6,3

Смесительные узлы для вентиляции | Схема смесительного узла, инструкция и характеристики

Узнать цену

Смесительные узлы серии Аквамикс (Aquamix) применяются совместно с водяными воздухонагревателями систем приточной вентиляции. Насосно смесительные узлы предназначены для регулирования мощности водяных нагревателей посредством 2-хходового (3-хходового) клапана с электроприводом.

Смесительные узлы AQUAMIX являются цельносборными конструкциями и состоят из следующих элементов:

1. Шаровые краны, предназначены для отключения водяного калорифера вместе со смесительным узлом от тепловой сети;
2. Фильтр грубой очистки, предназначен для очистки теплоносителя от загрязнений. По мере загрязнения необходимо очищать фильтрующий элемент фильтра;
3. Клапан с электроприводом Belimo с плавным управлением, предназначен для регулирования мощности водяных нагревателей. Регулирование осуществляется изменением температуры входящего теплоносителя при смешивании прямого и обратного теплоносителя, при этом количество (мᶾ/час) теплоносителя проходящего через теплообменник остается постоянным;
4. Циркуляционный насос 25-40 (25-60, 25-80, или 32-80), имеет три скорости вращения вала, которые выбираются в зависимости от расхода воды, оснащен электродвигателем с мокрым ротором. Насос выполняет функции компенсации потерь в смесительном узле и на теплообменнике, для обеспечения циркуляции теплоносителя по «внутреннему» контуру;
5. Линия подмеса теплоносителя, включает в себя обратный клапан и в модификации «AQUAMIX 2» регулирующий вентиль, предназначена для организации циркуляции теплоносителя в контуре. Обратный клапан предотвращает перетекание «прямого» теплоносителя в «обратную» магистраль для предотвращения «перетопа»;
6. Гибкие подводки (опция), изготовлены из нержавеющей стали и предназначены для облегчения монтажа смесительных узлов;
7. Манометры и термометры (опция) устанавливаются на входе узла на подающей и обратной магистралях теплоносителя. Являются вспомогательным оборудованием и предназначены для удобства наладки и обслуживания системы приточной вентиляции; возможности визуального наблюдения за параметрами теплоносителя на «подаче» и «обратке»;
8. Сливной кран предназначен для слива теплоносителя из калорифера и смесительного узла при необходимости консервации установки, выполнении ремонтных работ или при регламентном обслуживании. При этом шаровые краны должны быть закрыты;
9. Реле защиты от «сухого хода» насоса (опция) устанавливается по согласованию с Заказчиком при необходимости контроля наличия теплоносителя в системе теплоснабжения, а также для предотвращения работы насоса «в сухом» режиме.

Расшифровка обозначений смесительного узла AQUAMIX

Смесительные узлы могут быть дополнительно оборудованы специальными опциями (в обозначении узла добавляются через косую черту):

/ S – гибкая подводка *

/ M – два манометра

/ Т – один термометр

/ Р – реле защиты от «сухого хода»

* гибкая подводка снижает максимально допустимую температуру прямого и обратного теплоносителя до +95° C. При наличии гибкой подводки запорные краны со стороны водяного воздухонагревателя отсутствуют.

Технические характеристики смесительного узла AQUAMIX

Рабочая среда	Холодная и горячая вода, содержание гликоля не более 40%
Допустимый перепад давления	350 кПа (3,5 бар)
Максимальное рабочее давление	1000 кПа (10 бар)
Рабочая температура теплоносителя	+5. ..+110° С
Количество скоростей насоса	3
Напряжение питания циркуляционного насоса	~230 В
Напряжение питания привода регулирующего клапана	~24 В / =24 В
Габаритные размеры (ДхШхВ), не более	1100x400x200 (мм)
Масса, не более	15 кг

Основные технические характеристики приводов регулирующих клапанов

Технические параметры	TR24-SR	LR24A-SR	NR24A-SR
Номинальное напряжение	24 В~ 50 Гц; 24 В=	24 В~ 50 Гц; 24 В=	24 В~ 50 Гц; 24 В=
Потребляемая мощность	0,5 Вт	1,0 Вт	1,5 Вт
Управление	Управляющий сигнал 0-10 B (2-10 В)
Соединение, питающий кабель	3х0. 75 мм²
Ручное управление	Редуктор выводится из зацепления при помощи кнопки с самовозвратом, или нажатием на ручку привода (для привода «TR»)
Время поворота / угол поворота	90 сек / 95°
Степень защиты корпуса, IP	54

Основные технические характеристики циркуляционных насосов

Технические параметры	WCP25-40G	WCP25-60G	WCP25-80G	WCP32-80G
Номинальное напряжение	230 В~, 50 Гц	230 В~, 50 Гц	230 В~, 50 Гц	230 В~, 50 Гц
Потребляемая мощность	65 Вт	93 Вт	245 Вт	245 Вт
Регулирование мощности	трехступенчатый ручной переключатель
Соединение, питающий кабель	3х1,5 мм²
Степень защиты корпуса, IP	44

Принцип работы смесительного узла

Схема 1 (смесительного узла AQUAMIX 2)

Регулирующий клапан и электропривод обеспечивают плавное регулирование мощности калорифера. При полностью открытом клапане весь теплоноситель из подающей сети проходит через калорифер, тем обеспечивается максимальная мощность нагрева воздуха. По мере закрытия двухходового клапана, обратный теплоноситель из калорифера поступает через линию подмеса в подающую магистраль, где смешивается с теплоносителем из подающего трубопровода. При полностью закрытом двухходовом клапане, весь обратный теплоноситель из калорифера, поступает обратно в подающий трубопровод. Регулировочным вентилем обеспечивается регулирование сопротивления линии подмеса.

Схема 2 (смесительного узла AQUAMIX 3)

Регулирующий клапан обеспечивает смешение потоков теплоносителя из подающего трубопровода и обратного теплоносителя из калорифера. В исходном положении трехходовый клапан полностью закрыт для обратного теплоносителя из линии подмеса и полностью открыт для теплоносителя из подающего трубопровода А-АВ. По мере закрытия клапана, снижается поступление теплоносителя из подающего трубопровода и увеличивается поступление теплоносителя из линии подмеса. В конечном положении В-АВ, трехходовый клапан полностью закрывает поступление жидкости из подающего трубопровода, и обеспечивает поступление обратного теплоносителя из калорифера в его подающий трубопровод. Циркуляционный насос компенсирует сопротивление элементов смесительного узла и обеспечивает циркуляцию теплоносителя по внутреннему контуру через линию подмеса. Объем циркуляции жидкости через калорифер остается всегда постоянным, а подмесом обратного теплоносителя из калорифера обеспечивается регулирование температуры теплоносителя в подающем трубопроводе калорифера, тем самым регулируется мощность нагрева воздуха. Помимо плавного регулирования мощности нагрева воздуха калорифером, смесительный узел обеспечивает поддержание температуры обратного теплоносителя сети теплоснабжения.

Схемы смесительных узлов AQUAMIX

Узел обвязки калорифера приточной установки системы вентиляции

Чтобы нагревать воздух, поступающий в приточную вентиляцию, используют калорифер. К примеру, данное оборудование незаменимо при установке тепловой завесы. Вместе с тем калорифер приточной вентиляции обеспечивает охлаждение потока воздуха, если помещение кондиционируется. За счет этого модуля происходит теплообмен, когда воздушный поток соприкасается с обогревательным либо охлаждающим элементом.

Водяной калорифер может использоваться в вентиляционной системе.

Зачастую калориферы используются в вентиляционных системах, они бывают паровыми, электрическими и водяными. Модули последних видов калорифера способны работать только при правильном монтаже узлов обвязки. Фактически они являются важнейшими элементами системы вентиляции.

Каким образом обеспечивается качественная работа устройства калорифера

Итак, воздухоохладитель, работающий на фреоне либо холодной воде, которая находится на поверхности конструкции, является калорифером. Узел обвязки устройства должен обеспечивать качественное управление действием системы установки вентиляции. Модули калорифера должны производить не только забор воды и поддерживать заданную температуру в помещении, но и обеспечивать процесс смешивания рециркуляционного воздуха и приточного.

Существует два способа монтажа устройства, определяемые схемой воздухообмена, благодаря которой обеспечивается замкнутая циркуляция потока воздуха. Естественная вентиляция предполагает расположение калорифера возле точки водозабора в подвале.

Технические данные калориферов.

Если используется принудительная система вентилирования, то устройство будет функционировать только при правильном монтаже узла обвязки модуля водяного калорифера. Основными элементами, которые позволяют регулировать температурный уровень теплоносителя, являются следующие приборы:

1. Подводка.
2. Фильтр очистки.
3. Байпас.
4. Шаровые краны.
5. Насос.
6. Манометры и термометры для измерений.
7. Клапан, имеющий электропривод.

С целью монтажа узла обвязки с жесткой подводкой осуществляют проведение коммуникаций, используя стальные трубы. В отдельных случаях применяют гибкую подводку, которая предполагает использование гофрированных шлангов.

Место, где будет располагаться узел, считается заранее определенным. Проведение установки обвязки водяного калорифера приточной вентиляции не требует большого расхода средств. Данный вид узла монтируют тогда, когда нельзя или не слишком удобно применять обычные трубы. Если узел выполнен так, то он является более функциональным.

Вернуться к оглавлению

Какими способами можно регулировать процесс нагрева

Осуществлять регулировку нагрева, входящего в узел обвязки, можно количественным и качественным методом. При использовании первого способа происходит обязательный расход теплоносителя. Поскольку применение данного способа не является рациональным, то больше применяется принцип, основанный на качественном регулировании. Управление нагревом калорифера с учетом расхода теплоносителя находится на постоянном уровне.

Технические характеристики калориферов.

В процессе регулировки при любом положении специального клапана может быть гарантировано линейное управление. В условиях постоянного притока воды необходим высокий уровень устойчивости модуля к снижению температуры и процессу замораживания калорифера. Поскольку данное требование удовлетворяется, то этот тип регулировки обладает преимуществом. В конструкции предусмотрен водяной насос, который включается в контур воздухонагревателей, что позволяет организовать проток воды, на который не оказывает влияние внешняя среда.

В целом регулирование связано с применением таких элементов конструкции, как насос с трехходовым штоковым клапаном. Узел обвязки калорифера должен повышать эффективность действия всей конструкции, включающей циркуляционный насос, который является центробежным. Для него характерно наличие “мокрого ротора”, вращающегося в жидкости, смазывающей каждый подшипник модуля.

Применять специальные сальники уже не требуется. Если насос данного вида присутствует в узле обвязки, то протечки наблюдаться не будут даже при выработанном ресурсе конструкции. Тот же эффект будет наблюдаться и при выходе ее из строя.

Вернуться к оглавлению

Основные элементы схемы узла регулирования приточной установки

Нахождение регулирующего клапана относится к тому месту, где устройство теплоносителя совмещается с калорифером, узлы обвязки которого связаны с процессом регулирования воздухонагревателя калорифера. Различаются две схемы устройства приточной вентиляции, то есть обвязка бывает двух- и трехходовой.

Первый тип устройства отличается от трехходового тем, что оно способно осуществлять полный контроль над смешиванием в процессе циркуляции воздуха.

Если контур имеет закрытое состояние, то происходит внутренняя циркуляция.

Рисунок 1. Схема деталей узла регулирования.

При открытом положении контура процесс рециркуляции теплоносителя не происходит.

Если применяется установка со штоком, то седло клапана будет иметь продленный срок эксплуатации. Регулировать обвязку водяного калорифера при помощи узлов необходимо для того, чтобы плавно изменять мощность установки, которая должна быть защищена от процесса размораживания.

На схеме (рис. 1) представлены детали узла регулирования, который предполагает наличие:

1. Шарового крана (1), обеспечивающего отключение узла от тепловой сети для качественного проведения работ, связанных с ремонтом.
2. Фильтра сетчатого (2), служащего для защиты специального регулирующего клапана, калорифера и циркуляционного насоса от вредного воздействия частиц, попавших в устройства.
3. Клапана регулирующего с приводом (3), который позволяет изменять количество теплоносителя, поступающего из сети теплоснабжения в малый контур.
4. Циркуляционного насоса (4), установленного внутри малого контура, что обеспечивает номинальный расход теплоносителя.
5. Обратного клапана на байпасе (5), который предотвращает перетекание теплоносителя, поступающего из подающей линии, но не через калорифер. За счет регулирующего клапана обеспечивается поступление теплоносителя из сети теплоснабжения в переменном количестве в малый контур циркуляции. Сетевой теплоноситель смешивается с тем, который уже циркулирует в малом контуре. Это происходит в точке, где подающая линия соединяется с байпасом.

СМЕСИТЕЛЬНЫЕ УЗЛЫ KORF SUR, KORF SURP

Применение смесительных узлов Условия эксплуатации Х  максимально допустимая температура воды +110 С; Х  максимально допустимое давление 1МРа; Х  минимальное рабочее давление 20kPa. Для недопущения конденсации влаги в обмотке мотора насоса рабочая температура воды при эксплуатации не должна снижаться до температуры окружающего воздуха. Обозначение смесительных узлов KORF Типоразмеры и исполнение KORF Смесительный узел Насос 3х ходовой веннтиль А Б P Вес Тип SUR Тип SUR P тип ESBE тип мм мм мм кг SUR 40-1,0 SUR P 40-1,0 25-40 3MG 15-1,0 880 250 G1″ 8,5 SUR 40-1,6 SUR P 40-1,6 25-40 3MG 15-1,6 880 250 G1″ 8,5 SUR 40-2,5 SUR P 40-2,5 25-40 3MG 15-2,5 880 250 G1″ 8,5 SUR 40-4,0 SUR P 40-4,0 25-40 3MG 20-4,0 880 250 G1″ 8,4 SUR 60-4,0 SUR P 60-4,0 25-60 3MG 20-4,0 880 250 G1″ 8,4 SUR 60-6,3 SUR P 60-6,3 25-60 3MG 20-6,3 880 250 G1″ 8,5 SUR 80-6,3 SUR P 80-6,3 25-80 3MG 20-6,3 880 250 G1″ 8,5 SUR 80-8,0 SUR P 80-8,0 25-80 3MG 25-8,0 880 250 G1″ 10,3 SUR 80-12,0 SUR P 80-12,0 32-80 3MG 25-12,0 910 280 G1 1/4« 13,25 SUR 80-18,0 SUR P 80-18,0 32-80 3MG 32-18,0 910 280 G1 1/4« 13,25 Регулирование мощности KORF Регулирование мощности осуществляется с помощью насоса, который обеспечивает по стоянную циркуляцию воды в обогревателе и трехходового вентиля с серво приводом, обеспечивающего смешение воды, поступающей из котла, и воды, выходящей из воздухонагревателя. Насос служит только для преоделения потерь давления в воздухонагревателе и в компонентах самого смесительного узла. При необходимости полной мощности воздухонагревателя вся вода протекает в большом контуре — из котла, в направлении УаФ через воздухонагреватель обратно в коллектор отпительной воды. Смесительный узел должен устанавливаться на минимальном расстоянии от обогревателя. При установке узла вал насоса должен находиться в горизонтальном положении. Компоненты смесительного узла 1       нержавеющие присоединительные шланги 2       циркуляционный насос 3       трёхходовой вентиль ЕЗВЕ 4       сервопривод вентиля 5       отстойной и очищающий фильтр 6       обратный клапан 7       регулирующий вентиль для установки сопротивления Байпаса 8       сервисные запорные шаровые вентили Технические характеристики KORF Тех. и эл. параметры 25-. .. 32-80 …40 …60 …80 Питание (V) 1х230АС Эл-озащита (IP) 42 Мощность max (W) 75 100 245 245 Ток max (A) 0,31 0,43 1,04 1,05 Тех. и эл. параметры ESBE 62 ESBE 62P Питание (V) 24 24 Эл-защита (IP) 41 41 Мощность (W/WA) 1.5/3 1.3/3 Угол (градусов) 90 Момент (Nm) 5 5 Время поворота (s) 120 120 Управление (V) — 0. ..10 Характеристики, расчет узла KORF Основным условием обеспечения плавного регулирования воздухонагревателя является правильный расчет смесительного узла. Далее приведены рабочие графики узлов. Каждый график состоит из трех характеристик — расхода воды (qwsur), давления (дp wsur) узла при определенных оборотах насоса, падение давления на трехходовом вентиле (дpw3cv). Голубой полосой выделена рабочая область, в которой узел можно эксплуатировать. Для заданного расхода и давления воздухонагревателя выбирается узел, у которого падение давления на трехходовом вентиле будет выше суммарного падения давления на водяном воздухонагревателе. Характеристики для расчета узла KORF

Консультации — Инженер по подбору | Типы, компоненты и конфигурации AHU

Рэнди Шреценгост, ЧП, CEM, Stanley Consultants, Остин, Техас 21 января 2019 г.,

Фото 2: Многозонный (2 зоны) кондиционер (AHU), предназначенный только для охлаждения, который обслуживает блоки питания вентиляторов (FPB) с регулируемым объемом воздуха (VAV) с змеевиками для подогрева горячей воды. Предоставлено: Stanley Consultants Inc.

Проектирование вентиляционной установки (AHU) в системе HVAC зависит от конкретных требований проекта, а также от подхода проектировщика к проектированию, уровня опыта, знания требований, основанных на коде, и стандартных практик, а также способности общаться проектный замысел четко определяется путем подготовки планов и спецификаций.

Хотя AHU является важной частью системы отопления, вентиляции и кондиционирования воздуха в здании, при проектировании необходимо учитывать всю систему. Дизайн, выбор и расположение AHU для проекта основаны на нескольких факторах, некоторые из которых включают: применение, производительность, требования к обслуживанию, соответствующий размер и расположение здания, общую стоимость покупки и установки и энергоэффективность.

Как проектировщики HVAC, основная цель — создание системы, которая может удовлетворить требования к комфорту здания по разумной цене, при этом минимизируя затраты на техническое обслуживание и потребление энергии. Качество воздуха в помещении (IAQ), потребление энергии и тепловой комфорт жителей — это лишь некоторые из проблем, с которыми сталкивается персонал по эксплуатации и техническому обслуживанию зданий (O&M).

Существует множество статей и обзоров, посвященных проектированию HVAC. Многие из этих статей и другую техническую информацию можно найти в ASHRAE, глобальном сообществе инженеров по отоплению, охлаждению и кондиционированию воздуха. Некоторую информацию можно найти в Руководстве ASHRAE 2016 — Системы и оборудование HVAC, Глава 4, Обработка и распределение воздуха.ASHRAE заявляет: «Основная концепция воздушной системы состоит в том, чтобы подавать воздух в комнату при таких условиях, что явное и скрытое тепло, выделяемое в пространстве, когда оно поглощается приточным воздухом, протекающим через пространство, приводит воздух к желаемым условиям в помещении . »

Институт кондиционирования воздуха, отопления и охлаждения (AHRI) — это торговая ассоциация, которая представляет мировых производителей оборудования для кондиционирования воздуха, отопления, коммерческого холодильного оборудования и оборудования для нагрева воды. Он тесно сотрудничает с ASHRAE в разработке стандартов для индустрии HVAC.

Например, стандарт ANSI / AHRI 430-2014 определяет центральную станцию ​​AHU (CSAHU) как «заводскую сборку в корпусе, состоящую из приточного вентилятора или параллельно включенных вентиляторов, которые также могут включать другое необходимое оборудование для выполнения одного или нескольких функций циркуляции, очистки, нагрева, охлаждения, увлажнения, осушения и смешивания воздуха ».

Кроме того, принадлежности AHU — это оборудование или компоненты, которые могут быть добавлены к AHU для целей, включая, помимо прочего, управление, изоляцию, безопасность, восстановление статического давления и износ.Общие принадлежности включают, помимо прочего, змеевики, фильтры, устройства для рекуперации энергии, заслонки, воздушные смесители, распылительные узлы, сепараторы, нагнетательные камеры и впускные камеры. На рисунке 3 показан пример предварительного выбора высоты установки AHU, который иллюстрирует различные физические внутренние компоненты для двухканального AHU с несколькими нагнетательными вентиляторами.

Рис. 3. Предварительный вид в вертикальной проекции для выбора двухканальной приточно-вытяжной установки (AHU). Предоставлено: Stanley Consultants Inc.

По определению, AHU используются для кондиционирования и / или циркуляции воздуха как часть системы HVAC.Управление и эксплуатация AHU выходит за рамки данной статьи, но эти элементы становятся все более сложными из-за приложения HVAC и количества компонентов в AHU. Агрегаты могут быть небольшими, использоваться в местных помещениях с окружающей средой и включать в себя минимальные компоненты, такие как вентилятор или нагнетатель, одиночный теплообменник и фильтр (ы).

Эти небольшие кондиционеры терминального типа в зависимости от размера и мощности называются фанкойлами (FCU) или вентиляторными змеевиками (BCU). Обычно они имеют простое управление и обслуживают одну зону в здании, например, погрузочную площадку или, возможно, лестничную клетку в большом здании.Хотя это не универсально, типичные возможности нагрузки для блоков FCU составляют от 200 до 1200 кубических футов в минуту, в то время как BCU могут варьироваться от 400 до 3000 кубических футов в минуту.

Агрегаты немного большего размера, выбранные для наружного использования, расположенные на уровне снаружи или на крыше, обычно называются блочными агрегатами или агрегатами на крыше (RTU) соответственно. В дополнение к компонентам, упомянутым выше, эти блоки обычно имеют регулирующие заслонки и обслуживают большие площади или несколько зон в здании. Допустимая нагрузка HVAC этих устройств обычно составляет от нескольких тысяч кубических футов в минуту до десятков тысяч.Их начинают больше определять с точки зрения общей мощности нагрева и / или охлаждения, которая указывается в британских тепловых единицах в час. Холодопроизводительность также может быть указана в тоннах (где 1 тонна равна 12 000 БТЕ / ч) для типичных применений в диапазоне от 3 до 10 тонн и более.

AHU следующего уровня можно рассматривать как полузаказные, очень гибкие, но каталогизированные AHU, которые можно выбрать для большинства коммерческих, институциональных или даже промышленных приложений. У большинства производителей есть линейка кондиционеров этого типа, которые можно модифицировать в соответствии с конкретными требованиями проектировщика для новых или существующих строительных проектов. В этих модулях обычно используется методология построения строительных блоков или модульных конструкций, что позволяет использовать широкий спектр стандартных и специализированных модулей.

Модули, иногда называемые раздельными, спроектированы таким образом, чтобы облегчить транспортировку, а затем собираются на месте. Эти модули могут быть уложены друг на друга или расположены в различных конфигурациях, чтобы удовлетворить ограничения проекта (например, требования к доступу и пространству). Доступные стандартизированные компоненты, включая широкий ассортимент вентиляторов, змеевиков, фильтров и блоков управления, обеспечивают оптимальную производительность AHU.Также могут быть добавлены многие дополнительные компоненты, которые могут включать: теплообменники воздух-воздух, неподвижные пластинчатые теплообменники, колеса явной и полной энергии, а также торцевые и байпасные демпферы. Компоненты, связанные с энергией, соответствуют требованиям к рейтингам и испытаниям AHRI 106 — Рейтинг производительности воздухообменных теплообменников для вентиляционного оборудования с рекуперацией энергии и стандарту ASHRAE 84-2013 — Методика испытаний теплообменников воздух-воздух / энергии (одобрено ANSI. ).

Наконец, проектировщикам может потребоваться указать специальный AHU.Пользовательский AHU может использоваться, если есть особые требования к применению или мощности для проекта, выходящие за рамки стандартного производимого оборудования, есть ограничения по физическим размерам или аномальные входные и выходные соединения. Индивидуальные кондиционеры часто используются в лабораториях, на крупных промышленных и производственных объектах или при ремонте, где не может поместиться полу-нестандартная установка. Эти блоки спроектированы и спроектированы таким образом, что их размер, тип материала и толщина конструкции, изоляции и внутренних компонентов могут быть изменены для достижения заданных характеристик.Однако эти устройства могут быть очень дорогими.

Например, на заводе по производству полупроводников индивидуальные кондиционеры могут иметь размер 200000 кубических футов в минуту с двигателем мощностью 150 л.с. на вентиляторе и иметь змеевик предварительного нагрева, первичный и вторичный змеевики с охлажденной водой, гликолевый змеевик, змеевик повторного нагрева и секция увлажнителя для предварительной подготовки и обработки наружных воздушных потоков.

AHU системы HVAC может подключаться к соответствующей системе воздуховодов, которая распределяет кондиционированный выпускной или приточный воздух в секцию или зону HVAC здания.Как правило, система воздуховодов HVAC возвращает часть, если не весь, возвратного воздуха (RA) обратно в AHU; тем не менее, AHU могут просто подавать и возвращать воздух непосредственно в пространство, которое они обслуживают, с очень небольшим количеством воздуховодов или без них. Вышеупомянутые змеевики вентилятора и нагнетателя являются типичными примерами.

Согласно большинству определений, зона HVAC имеет очень похожую заполняемость и аналогичные тепловые характеристики HVAC, но не обязательно имеет определенную площадь или размер. Например, внешний ряд из трех или четырех офисов в коммерческом офисном здании можно рассматривать как небольшую зону HVAC, поскольку плотность размещения и модели использования аналогичны.Точно так же внутренняя область, состоящая из нескольких рабочих пространств или кабин внутри здания, также может считаться более крупной зоной HVAC. Физический размер не имеет значения, поскольку комната или зона отделены только от других и, возможно, не требуют отдельного управления. Фактически, стандарт ASHRAE 90.1-2016 определяет зону HVAC как «пространство или группу пространств в здании с требованиями к отоплению и охлаждению, которые достаточно схожи, так что желаемые условия (например, температура) могут поддерживаться повсюду с использованием одного датчика ( е.g., термостат или датчик температуры) ».

AHU — это просто металлический ящик различных размеров, зависящих от необходимых внутренних компонентов (например, различного рода принадлежностей). Обычно он строится вокруг каркасной системы с изолированной кровлей, настилом и боковыми панелями, иногда встраивается модулями, секциями или секциями, как требуется для общей конфигурации компонентов. В зависимости от производителя и размера AHU, система каркаса может быть сконструирована из металлических c-образных швеллеров или квадратного стального каркаса с внутренними стеновыми стойками и секционированными стальными опорными направляющими под блоком. Каркасная система может быть скреплена болтами и / или сварена вместе с прокладками и герметиками для стыков, используемыми между важными точками контакта.

Пол обычно изолирован и покрыт толстой металлической пластиной, иногда с ромбовидным рисунком, чтобы обеспечить поверхность, по которой можно ходить. Боковые или стеновые панели могут быть металлическими панелями с одинарной или двойной изоляцией. Изоляцию из стекловолокна можно уложить в пустоты панели перед закрытием или, используя новейшие методы строительства, распылить в виде вспененного продукта, который затем высыхает и прилипает к металлу.Крыша может быть похожа на боковые стороны AHU, если только она не предназначена для наружного применения, где может потребоваться дополнительная защита от атмосферных воздействий и герметизация стыков. Большая часть металла для AHU оцинкована или изготовлена ​​из алюминия или аналогичной конструкции, если это необходимо, для долгосрочной защиты и прочности и, как правило, может быть окрашена по мере необходимости. На фото 1 показаны различные кондиционеры разного размера, расположенные на крыше здания.

Фото 1: вид на крышу показывает несколько вентиляционных установок (AHU) разных размеров.Предоставлено: Stanley Consultants Inc.

Конструкция AHU

должна быть герметичной, чтобы избежать утечки воздуха, минимизировать приток тепла или потери от воздухообрабатывающего агрегата, а также способствовать снижению шума за счет шумоподавления. Агрегаты должны иметь тепловые разрывы, встроенные в структурные компоненты, чтобы облегчить любые тепловые пути в пределах внешних границ агрегата. AHU, который потеет и капает конденсат на пол в помещении, указывает на плохую конструкцию.

Одним из первых дополнительных устройств AHU, которые следует рассмотреть из упомянутых выше, является секция приточного воздуха для AHU.Некоторые AHU имеют простые секции статического давления только для впуска (например, блок 100% наружного воздуха), в то время как другие будут иметь камеры смешивания. Камера смешивания — это место, где различные воздушные потоки наружного воздуха (OA) и RA смешиваются перед кондиционированием для подачи приточного воздуха в здание. Впускная и / или смесительная камера почти всегда будет содержать другие компоненты AHU, такие как регулирующие заслонки и фильтры, и могут иметь другие устройства, такие как станции измерения расхода воздуха. На фото 2 показана смесительная камера AHU с входом OA сбоку и входом RA сверху.На этом рисунке в вертикальном разрезе воздуховода OA показана станция измерения расхода воздуха.

Фото 2: Многозонный (2 зоны) кондиционер (AHU), предназначенный только для охлаждения, который обслуживает блоки питания вентиляторов (FPB) с переменным объемом воздуха (VAV) с теплообменниками для подогрева горячей воды. Предоставлено: Stanley Consultants Inc.

Амортизаторы

Заслонки с автоматическим регулированием в сборе в камере смешивания должны быть устойчивыми к коррозии, и, поскольку смешивание и регулирование количества воздушных потоков OA и RA иногда имеет решающее значение, выбор, размер, ориентация и расположение заслонок важны. Демпферы с параллельными или противоположными лопастями могут использоваться для управления общими пропорциями воздушных потоков, но необходимо учитывать соотношение давления и размер для широко открытых и / или модулирующих перепадов давления.

Демпферы с противоположными лопастями обычно имеют более низкие перепады давления при регулировании. Директива ASHRAE 16 — 2014 Выбор наружных, возвратных и разгрузочных заслонок для систем экономайзера на стороне воздуха можно ссылаться на входные данные для этих заслонок, а также для предохранительных заслонок в режиме работы экономайзера.Другими ссылками, которые должен изучить проектировщик, являются AMCA 511 — Сертифицированная программа рейтинговых продуктов, руководство по оценке продуктов для устройств контроля воздуха и ANSI / AMCA STANDARD 500-D-2012, Лабораторные методы тестирования демпферов для оценки.

Заслонка OA может быть одного размера и равна впускной заслонке или воздуховоду OA для использования в режиме 100% экономайзера; или, как лучший вариант, его можно разделить на меньшую заслонку с минимальным ОА и другую более крупную для размещения дополнительного ОА, необходимого для 100% всасывания. Поскольку большинство конструкторов увеличивают размеры амортизаторов, преимущество заключается в лучшем контроле.Из-за установленных характеристик потока демпфера они несколько линейны между 10% и 80%.

Нет необходимости полностью открывать или полностью закрывать заслонку (за исключением аварийных ситуаций или когда она отключена), а разделение заслонки OA поможет ограничить заслонки соответствующими частями и может быть использовано для более эффективного управления требуемыми потоками воздуха. Затем выбирается заслонка прямого восхождения, исходя из разницы между общим расчетным расходом приточного воздуха и минимальным расходом открытого воздуха, и учитывается максимальная скорость потока прямого восхождения.В режиме экономайзера эта заслонка прямого восхождения закрыта. Демпферы должны соответствовать требованиям к утечкам стандарта ASHRAE 90.1 и Международного кодекса по энергосбережению за счет утечки менее 3 кубических футов / кв.фут при статическом давлении 1 дюйм и должны соответствовать требованиям AMCA (Международная ассоциация движения и контроля воздуха, Inc. .) имеет лицензию как демпфер класса 1A.

Чтобы обеспечить необходимый объем вентиляции или OA для AHU, многие проектировщики сегодня добавляют станции измерения расхода воздуха либо в воздуховоде OA (см. Фото 2), либо на входе в камеру смешивания с комбинированной заслонкой и устройством измерения расхода воздуха. .Опять же, AMCA участвует в разработке стандартов рейтингов: AMCA 610 — Лабораторные методы тестирования станций измерения воздушного потока для оценки производительности и AMCA 611 — Руководство по оценке продукции для станций измерения воздушного потока.

Фильтры

Фильтры

обычно размещаются в секции AHU перед другими компонентами, такими как вентиляторы, змеевики и т. Д., Поскольку их основная функция — отфильтровывать грязь и другие загрязнения и защищать другие компоненты AHU. В зависимости от приложения фильтры могут быть расположены в одном или нескольких слоях или наборах.Фильтры размещаются в узле удерживающей рамы фильтра или в стеллажной системе, которая может быть сконфигурирована либо как плоская, либо как угловая. Рама фильтра обычно изготавливается из оцинкованной стали большой толщины с вертикальными ребрами жесткости и соответствующим герметиком и / или прокладками между рамами для обеспечения жесткой герметичной сборки. Рама фильтра, как правило, предназначена для размещения фильтров стандартного размера (например, 24 × 24 дюйма или 12 × 24 дюйма) с креплением соответствующего типа для соответствия или превышения площади лицевой поверхности, указанной в спецификации AHU.

В приложениях с более чем одним комплектом фильтров предварительный фильтр или фильтр грубой очистки должен быть предусмотрен первым в направлении воздушного потока. Промежуточные и / или окончательные фильтры, если они предусмотрены, будут иметь различные степени фильтрации или эффективности для помощи в удалении все более и более мелких загрязнений. Каждый набор фильтров предназначен для продления срока службы и повышения эффективности следующего набора фильтров. Первый набор фильтров обычно дешевле всего заменять и, следовательно, обслуживать, в то время как последующие наборы обходятся дороже.

Фильтры

могут быть различных типов и размеров, от одноразового типа толщиной 2 дюйма до многоразового типа глубиной 36 дюймов, в зависимости от области применения, для которой они необходимы в AHU. Фильтры имеют рейтинг по методам испытаний ASHRAE Standard 52.2 — 2012 и классифицируются по минимальному отчетному значению эффективности (MERV). Рейтинг фильтров MERV находится в диапазоне от 1 до 20. Почти все кондиционеры будут иметь фильтрующий узел MERV 7 или 8, эффективность которого составляет от 25% до 30% или от 30% до 35%, соответственно. В дополнение к фильтрующим узлам стандартных приложений AHU, приложение стационарного лечения в больнице также будет использовать MERV 15 с эффективностью более 95%, в то время как в чистом помещении будет использоваться MERV 20 с эффективностью выше или равной 99.999% для частиц размером от 0,10 до 0,20 микрон. Существуют и другие типы фильтров, такие как газофазные фильтры с химической пропиткой, а также электростатические и ультрафиолетовые фильтры для обработки воздуха.

Фильтры

также должны быть классифицированы Underwriters Laboratories Inc. (UL). Классификация воздушных фильтров HVAC подтверждает, что фильтры будут соответствовать местным и государственным требованиям для большинства применений, в частности, в соответствии со стандартами NFPA. Фильтр, классифицированный по UL 900, — это «воздушный фильтр, который в чистом виде будет умеренно гореть при воздействии пламени или выделять умеренное количество дыма, или и то, и другое», как проверено в рамках стандарта.UL 900 распространяется как на моющиеся, так и на одноразовые фильтры, используемые для удаления пыли и других частиц в воздухе из механически циркулирующего воздуха в оборудовании и системах.

Эта камера смешивания и / или фильтрующая секция AHU должна иметь дверцы доступа для обслуживания, а также устройства дифференциального давления на фильтрующих узлах для индикации загрязнения фильтров. Контролируя падение давления на фильтрах, связанное с потоком воздуха через AHU, можно оценить срок службы фильтра и принять решение относительно подходящего времени для их замены. В зависимости от наличия BAS, этот мониторинг может также выполняться с помощью визуального отображения от простого магнитогидравлического манометра дифференциального давления или с помощью реле давления, связанного с точкой входа (I / O) аварийной сигнализации.

Рис. 4: Эта схема иллюстрирует несколько вариантов расположения компонентов в вентиляционной установке (AHU), обслуживающей одну зону или до трех нескольких зон. Предоставлено: Stanley Consultants Inc.

См. Рисунок 4, типичную схему AHU, которая иллюстрирует несколько вариантов расположения компонентов в AHU.Часть схемы OA находится в точке (A), поскольку она соединяется с частью схемы RA в точке (B). Эта секция представляет собой камеру смешивания с соответствующими заслонками OA и RA (OAD и RAD соответственно), а также фильтрами, представленными немного дальше справа. Количество ОА, необходимое для поступления в смесительную камеру, определяется стандартом ASHRAE 62.1-2013: Вентиляция для обеспечения приемлемого качества воздуха в помещении, при этом оптимизируется использование энергии в соответствии со стандартом ASHRAE Standard 90. 1. На рисунке 4 показана станция измерения расхода воздуха (AMS), которая иногда используется для обеспечения того, чтобы количество ОА, поступающего в AHU, соответствовало требованиям к вентиляции.Измерение OA позволит BAS регулировать заслонку OA и, в свою очередь, заслонку RA по мере необходимости для поддержания необходимого количества вентиляционного воздуха в различных рабочих условиях.

AHU системы HVAC может содержать другие компоненты, необходимые для выполнения комбинации четырех основных психрометрических процессов охлаждения, нагрева, осушения и увлажнения. Психрометрия — это исследование термодинамики воздуха и его влажности (или смесей воздуха и пара), которое используется для анализа условий и процессов, требующих контроля влажности и температуры.Для любого хорошего проекта проектировщики HVAC должны иметь практические знания психрометрии.

Результатом выполнения различных процессов HVAC является доставка должным образом кондиционированного приточного воздуха в помещения, которые он обслуживает. Для обогрева такими компонентами могут быть паровые змеевики или змеевики для нагрева и горячей воды, прямые или косвенные газовые теплообменники или даже электрические полосовые змеевики. Для охлаждения компонентами могут быть охлаждающие змеевики с охлажденной водой или прямым расширением (DX), либо устройства прямого и косвенного испарительного охлаждения.Также могут использоваться несколько других компонентов, таких как устройства рекуперации энергии, которые могут использоваться для помощи в процессах.

Снова обратимся к рисунку 4, где в центре горизонтальной секции есть как нагревательный, так и охлаждающий змеевики. В зависимости от области применения, если бы этот нагревательный змеевик был расположен во входном воздуховоде ОА рядом с (A), его можно было бы назвать змеевиком предварительного нагрева; или, если он перемещен после охлаждающего змеевика ближе к (C), называется змеевиком повторного нагрева.

Вентиляторы

Вентиляторы также являются очень важными компонентами AHU. ASHRAE и AMCA также участвуют в тестировании и оценке вентиляторов с помощью стандартов ANSI / AHSRAE 51 и ANSI / AMCA 210 — Лабораторные методы тестирования вентиляторов на предмет сертифицированных аэродинамических характеристик; и AMCA 300 — Метод реверберационной комнаты для звукового тестирования вентиляторов. Все кондиционеры оснащены вентилятором приточного воздуха (сокращенно SAF или SF). В зависимости от размера и применения этот компонент приточного вентилятора может состоять из центробежного вентилятора с одинарным или двойным всасыванием, одного или нескольких нагнетательных или пробковых вентиляторов, а также лопастных или смешанных, осевых вентиляторов и т. Д.В некоторых случаях, когда это необходимо, AHU может иметь вентилятор RA (RAF или RF). Справочник ASHRAE 2016 г. — Системы и оборудование HVAC, глава 21, Вентиляторы, содержит информацию о вентиляторах и помогает понять критерии выбора.

Рассматриваемые вентиляторы AHU системы HVAC (SF, RF, вытяжной вентилятор или EF) должны основываться на желаемой расчетной рабочей точке для требуемого воздушного потока и при статическом давлении системы. При выборе вентилятора также учитываются эффективность вентилятора, уровни шума и резервирование.

Снова обратимся к рис. 4 в точке (C), на схеме показана конфигурация проточной системы с приточным вентилятором, в которой воздушный поток проходит через нагревательный и охлаждающий змеевики соответственно. Многие дизайнеры предпочитают такое расположение для лучшего распределения воздуха по змеевикам. Если бы приточный вентилятор был расположен перед змеевиками и ближе к фильтрам (показаны пунктиром), это будет считаться конфигурацией продувочной системы. Этот рисунок также показывает, как возвратный вентилятор может быть настроен в системе HVAC.Возвратный вентилятор может потребоваться для помощи в преодолении статического давления, чтобы вернуть RA обратно в AHU; или, как правило, из-за применений экономайзера на стороне воздуха и / или для контроля наддува здания может потребоваться возвратный вентилятор и / или вытяжной вентилятор.

Катушки

Большинство змеевиков в AHU используются для обеспечения ощутимого нагрева или явного и скрытого охлаждения и / или в сочетании с увлажнением и осушением. Змеевики в основном состоят из трубок, обычно из меди, с медными или алюминиевыми ребрами, запрессованными или выдавленными на внешней поверхности труб для нескольких процессов теплопередачи.Трубки могут быть расположены в шахматном порядке или установлены в соответствии с воздушным потоком, и могут быть разных стилей для повышения производительности. Обычно они соединяются между собой изгибами возвратной трубки, образуя несколько различных змеевидных схем, которые создают варианты многопроходной схемы для трубных цепей. Охлажденная вода и хладагенты для охлаждения, а также горячая вода, пар и даже хладагенты (например, подогрев горячего газа, системы с регулируемым потоком хладагента) для нагрева обычно используются для различных психрометрических приложений соответственно.Справочник ASHRAE 2016 — Системы и оборудование HVAC, главы 23 и 27 содержат дополнительную информацию о змеевиках.

Нагревательные и охлаждающие змеевики

имеют как номинальные характеристики, так и стандарты испытаний по стандарту AHRI 410 — Змеевики воздушного охлаждения и нагрева воздуха с принудительной циркуляцией и ASHRAE 33 — Методы испытания змеевиков воздушного охлаждения и нагрева воздуха с принудительной циркуляцией. Змеевики обычно выбираются с использованием программ для змеевиков, а их характеристики определяются разработчиком системы и предоставляются представителем производителя, который предоставляет различные варианты, включенные в AHU.

О катушках нужно знать несколько основных вещей. Для охлаждающих змеевиков они сконструированы таким образом, чтобы их трубопроводы располагались в противотоке; или воздух течет в направлении, противоположном направлению охлажденной воды (CHW) и / или хладагента в змеевиках DX. Для 4-рядного змеевика воздух будет проходить через ряды 1–4, в то время как CHW или хладагент протекает через ряды 4–1. По умолчанию программы катушки используют эту конфигурацию. Разработчик может выбрать змеевик, который не является противотоком, но производительность змеевика будет снижена в зависимости от его размера примерно на 8–12%.В частности, возможности осушения змеевика значительно снижаются.

Во-вторых, все водяные змеевики должны питаться от нижнего соединения, поэтому, как только трубопровод коллектора заполнится и воздух будет удален из системы, все трубы змеевика будут равномерно снабжаться водой. Питание коллектора змеевика сверху обычно вызывает некоторое короткое замыкание с более высоким потоком воды в трубках наверху змеевика.

В нагревательных змеевиках подключение змеевика не так критично, за исключением того, что соединения трубопроводов находятся на нужной стороне.Однако паровые змеевики необходимо подсоединить к верхнему соединению, чтобы весь конденсат мог выходить из нижнего соединения змеевика, которое должно быть ниже самой нижней трубки. Кроме того, паровые змеевики необходимо подвести к обратному концу змеевика. Если конденсат блокирует часть парового змеевика, одна часть змеевика будет теплой, а другая прохладной. В более холодном климате возникает еще одна проблема, когда в змеевике скапливается конденсат и пар не может пройти через верхнюю часть трубок, змеевик может замерзнуть и сломаться.

Разработчикам следует обратить особое внимание на расположение вентилятора по отношению к змеевикам AHU. К воздушному потоку всегда добавляется тепло вентилятора. Если вентилятор расположен после того, как воздух пересекает охлаждающий змеевик, это тепло вентилятора необходимо учитывать при расчете желаемой температуры приточного воздуха на выходе. Поскольку любой вентилятор AHU преобразует свою входную энергию для перемещения воздуха через устройство в систему HVAC, температура воздуха немного повысится. Проектировщикам необходимо понимать, что это дополнительная нагрузка при расчетах нагрузки на здание (как охлаждение, так и обогрев), которую необходимо учитывать.

Справочник по основам ASHRAE дает общие оценки тепла вентилятора как приблизительно 0,5 ° F на дюйм общего давления вентилятора. Однако, используя основные формулы для мощности вентилятора (л.с.) и уравнение психрометрического явного тепла (Qs), рекомендуется, чтобы проектировщик рассчитал повышение температуры вентилятора, чтобы быть более точным.

В качестве примера предположим, что AHU подает 100000 кубических футов в минуту с использованием SF мощностью 125 л.с. , тепло вентилятора рассчитывается как:

125 л.с. = (0,746 кВт / л.с.) x 3413 БТЕ / ч / кВт = 318 262 БТЕ / ч.

Используя приведенное ниже уравнение явной теплоты, повышение температуры воздушного потока можно определить как:

Qs (БТЕ / ч) = 1,085 x куб. Фут в минуту x (T1 — T2)

(T1 — T2) = 318 262 БТЕ / ч / (1,085 x 100 000)

(T1 — T2) = 2,9 ° F для повышения температуры

Обратите внимание, что в случае проточного вентилятора этот пример показывает, что температура воздуха на выходе из вентилятора будет выше, чем температура воздуха на выходе из охлаждающего змеевика, почти на 3 ° F.

Объяснение

вентиляционных установок — Инженерное мышление

вентиляционные установки

Установки кондиционирования воздуха.В этой статье мы узнаем, как работают кондиционеры. Мы рассмотрим различные примеры типичных AHU вместе с анимацией таких компонентов, как демпферы, нагревательные и охлаждающие змеевики, нагревательные колеса, увлажнители, беговые змеевики, теплообменники и многое другое, чтобы помочь вам изучить технологию HVAC.
Прокрутите вниз, чтобы просмотреть видеоурок на YouTube.

🏆 Хотите больше бесплатных курсов по HVAC? Создайте свой бесплатный профиль Danfoss Learning, щелкнув здесь

Присоединяйтесь к Danfoss Learning и получите доступ к сотням онлайн-курсов по широкому кругу инженерных тем.Зарегистрироваться можно бесплатно, и вы можете войти в систему в любое время, а это значит, что вы можете учиться в удобном для вас темпе. Сдайте экзамены и получите сертификаты по многим курсам.

Начни обучение прямо сейчас. Создайте свой бесплатный профиль обучения Danfoss — http://bit.ly/AHUDanfossLearning

Итак, где мы можем найти вентиляционные установки?

Расположение AHU в зданиях

Установки кондиционирования воздуха, которые обычно имеют аббревиатуру A.H.U, находятся в средних и крупных коммерческих и промышленных зданиях.

Обычно они располагаются в подвале, на крыше или на этажах здания. AHU будут обслуживать определенную область или зону в здании, например, восточную сторону, или этажи с 1 по 10, или, возможно, единственное назначение, например, только туалеты здания. Поэтому очень часто можно найти несколько кондиционеров вокруг здания.

В некоторых зданиях, особенно в старых высотных зданиях, будет только один большой кондиционер, обычно расположенный на крыше. Они будут снабжать все здание. У них может не быть обратного воздуховода, некоторые старые конструкции полагаются на то, что воздух просто выходит из здания.Эта конструкция уже не так распространена в новостройках, потому что она очень неэффективна, сейчас чаще всего используется несколько небольших кондиционеров, обслуживающих разные зоны. Здания также более воздухонепроницаемы, поэтому нам нужен обратный канал для регулирования давления внутри здания.

Итак, для чего нужна приточно-вытяжная установка?

Состояние приточно-вытяжных установок и распределяющих воздух внутри здания. Они забирают свежий окружающий воздух снаружи, очищают его, нагревают или охлаждают, возможно, увлажняют его, а затем проталкивают через некоторые воздуховоды в предназначенные для этого области внутри здания. У большинства агрегатов будет дополнительный воздуховод для отвода отработанного грязного воздуха из комнат обратно в AHU, где вентилятор будет выпускать его обратно в атмосферу. Часть этого возвратного воздуха может быть рециркулирована обратно в систему подачи свежего воздуха для экономии энергии, мы рассмотрим это позже в этой статье. В противном случае, где это невозможно, тепловая энергия может отбираться и подаваться в воздухозаборник. Мы снова рассмотрим это позже более подробно.

Давайте посмотрим на простые, типичные конструкции, а затем рассмотрим более сложные.

Вентиляционная установка с приточной решеткой AHU

В этой базовой модели у нас есть два корпуса AHU для подачи и возврата воздуха. В самой передней части на входе и выходе каждого корпуса у нас есть решетка для предотвращения попадания предметов и диких животных в механические компоненты внутри AHU.

Заблокирована воздухозаборная решетка AHU

На этой фотографии вы можете увидеть, что воздухозаборник AHU засосал бы целую кучу мусора, если бы решетки не было, поэтому это важно.

Заслонки AHU

На входе кожуха свежего воздуха и выпуске кожуха возвратного воздуха имеются заслонки.Амортизаторы представляют собой несколько листов металла, которые могут вращаться. Они могут закрываться, чтобы предотвратить вход или выход воздуха, они могут открываться, чтобы полностью пропускать воздух внутрь или наружу, а также могут изменять свое положение где-то между ними, чтобы ограничить количество воздуха, которое может входить или выходить.

Фильтры AHU

После заслонок у нас будут фильтры. Они там, чтобы попытаться собрать всю грязь, пыль и т. Д. От входа в аху и здание. Если у нас нет этих фильтров, пыль будет накапливаться внутри воздуховодов и внутри механического оборудования, она также попадет в здание и будет вдыхаться жильцами, а также загрязнить здание.Итак, мы хотим удалить как можно больше из этого. На каждом блоке фильтров есть датчик давления. Это позволит измерить степень загрязнения фильтров и предупредить инженеров, когда пришло время их заменить. Поскольку фильтры собирают грязь, количество проходящего через них воздуха ограничивается, что вызывает падение давления на фильтрах. Как правило, у нас есть панельные фильтры или фильтры предварительной очистки для улавливания самых крупных частиц пыли. Кроме того, у нас есть карманные фильтры для улавливания более мелких частиц пыли.Ранее мы уже очень подробно изучали фильтры Ahu. Вы можете посмотреть видеоурок по этому вопросу, нажав здесь.

Нагревательный и охлаждающий змеевики AHU

Следующее, что мы найдем, — это охлаждающие и нагревательные змеевики. Они нужны для нагрева или охлаждения воздуха. Температура приточного воздуха измеряется на выходе из AHU и попадании в воздуховоды. Она должна быть при расчетной температуре, чтобы люди внутри здания чувствовали себя комфортно, эта расчетная температура называется заданной температурой.Если температура воздуха ниже этого значения, нагревательный змеевик будет добавлять тепло, чтобы повысить температуру воздуха и довести ее до заданного значения. Если воздух слишком горячий, охлаждающий змеевик будет отводить тепло, чтобы снизить температуру воздуха и достичь заданного значения. Змеевики представляют собой теплообменники, внутри змеевика находится горячая или холодная жидкость, обычно что-то вроде нагретой или охлажденной воды, хладагента или пара. Мы подробно обсуждали это ранее, вы можете посмотреть видеоурок по этому поводу, нажав здесь.

Приточный вентилятор AHU

Теперь у нас будет вентилятор.Он будет втягивать воздух снаружи, а затем через заслонки, фильтры и змеевики, а затем выталкивать его в воздуховоды вокруг здания. Центробежные вентиляторы очень распространены в старых и существующих AHU, но теперь устанавливаются вентиляторы с электронным управлением, а также модернизируются для повышения энергоэффективности. Поперек вентилятора у нас также будет датчик давления, он будет определять, работает ли вентилятор. Если он работает, это создаст перепад давления, мы можем использовать это, чтобы обнаружить неисправность в оборудовании и предупредить инженеров о проблеме. У нас также, вероятно, будет датчик давления в воздуховоде вскоре после вентилятора, он будет считывать статическое давление, а в некоторых аху скорость вентилятора регулируется в результате давления в воздуховоде, поэтому мы также очень часто находим привод с регулируемой скоростью, подключенный к вентилятору для систем с переменным объемом. Мы рассмотрели системы VAV отдельно, вы можете посмотреть видеоинструкцию по этому поводу, нажав здесь.

Затем у нас есть воздуховоды, которые будут направлять воздух вокруг здания в предусмотренные зоны.У нас также будет возвращаться часть воздуховодов, по которым весь использованный воздух из здания возвращается в отдельную часть AHU. Этот возвратный кондиционер обычно находится рядом с источником питания, но это не обязательно, его можно разместить в другом месте. Если вы хотите узнать, как определять размеры и проектировать воздуховоды, вы можете посмотреть видеоурок, нажав здесь.

Заслонка возврата AHU и вентилятор

В простейшей форме возвратный AHU имеет внутри только вентилятор и заслонку. Вентилятор втягивает воздух вокруг здания, а затем выталкивает его из здания.Заслонка расположена на выходе из корпуса ahu и закрывается при выключении AHU.

Это очень простой и типичный AHU. Так что еще мы можем найти?

Приточно-вытяжная установка Frost змеевик

Если вы находитесь в холодной части мира, где температура воздуха достигает точки замерзания или близка к ней. Тогда, вероятно, мы найдем подогреватель на входе забора свежего воздуха. Обычно это электронагреватель. Когда температура наружного воздуха достигает около 6 ° C (42,8F), включается обогреватель и нагревает воздух, чтобы защитить внутренние компоненты от мороза.В противном случае это может привести к замораживанию спиралей нагрева и охлаждения внутри и их взрыву.

Контроль влажности Приточно-вытяжная установка

А как насчет контроля влажности? Некоторым зданиям необходимо контролировать влажность воздуха, подаваемого в здание. Мы найдем датчик влажности на выходе из приточного кондиционера для измерения влажности приточного воздуха, он также будет иметь заданное значение, определяющее, сколько влаги должно быть в воздухе по конструкции.

Если влажность воздуха ниже этого значения, нам нужно ввести влагу в воздух с помощью увлажнителя, обычно это одна из последних вещей в AHU.Это устройство обычно либо подает пар, либо распыляет в воздух водяной туман. Во многих стандартных офисных зданиях в Северной Европе и Северной Америке отключили или удалили блоки влажности для экономии энергии. Хотя они по-прежнему важны для таких мест, как магазины документов и компьютерные залы.

Осушение с использованием охлаждающего змеевика — Принципы работы вентиляционных установок

Если воздух слишком влажный, его можно уменьшить с помощью охлаждающего змеевика. Когда воздух попадает в охлаждающий змеевик, холодная поверхность вызывает конденсацию и утечку влаги в воздухе, вы найдете дренажный поддон под охлаждающим змеевиком, чтобы собрать воду и слить ее.Охлаждающий змеевик можно использовать для дальнейшего снижения содержания влаги за счет отвода большего количества тепла, но, конечно, это снизит температуру воздуха ниже заданного значения подачи, если это произойдет, то нагревательный змеевик также можно включить для восстановления температуры, это будет работать, хотя это очень энергоемко.

Рекуперация энергии

Обходной змеевик — Приточно-вытяжная установка

Если приточные и вытяжные агрегаты расположены в разных местах, то распространенным способом рекуперации некоторой части тепловой энергии является использование обводного змеевика.При этом используется змеевик как в подающем, так и в обратном агрегатах, подключенных через трубопровод. Насос обеспечивает циркуляцию воды между ними. Это позволит забрать отработанное тепло от вытяжного AHU и добавить его к приточному AHU. Это снизит потребность в обогреве нагревательного змеевика, когда температура наружного воздуха ниже заданной температуры приточного воздуха, а температура возвратного воздуха выше заданного значения; в противном случае тепло будет отводиться в атмосферу. Поэтому нам понадобится датчик температуры воздуха в возвратном кондиционере на входе, и, вероятно, у нас будут датчики температуры воздуха после возвратного змеевика, а также перед впуском свежего воздуха.Они будут использоваться для управления насосом, а также для измерения эффективности. Поскольку насос будет потреблять электроэнергию, его включение будет экономически выгодным только в том случае, если сэкономленная энергия больше, чем потребляет насос.

Воздушный экономайзер AHU

Еще одна очень распространенная версия, с которой мы столкнемся, — это наличие воздуховода между выхлопом и забором свежего воздуха. Это позволяет рециркулировать часть отработанного воздуха обратно в воздухозаборник для компенсации потребности в обогреве или охлаждении. Это безопасно и полезно для здоровья, но вам необходимо убедиться, что в выхлопном воздухе содержится низкое количество Co2, поэтому нам нужны датчики Co2, чтобы это контролировать.Если уровень Co2 слишком высок, воздух не может быть использован повторно, смесительная заслонка закроется, и весь возвратный воздух будет отклонен из здания. В режиме рециркуляции главные впускные и выпускные заслонки не будут полностью закрыты в этой установке, потому что нам все еще требуется минимальное количество свежего воздуха для входа в здание. Мы можем использовать это зимой, если возвратный воздух теплее, чем наружный воздух, и мы можем использовать это летом, если возвратный воздух холоднее, чем наружный воздух, в соответствии с заданной температурой приточного воздуха, поэтому нам также понадобится некоторая температура датчики на входе, выходе и сразу после зоны смешивания.Некоторым зданиям требуется 100% свежий воздух, поэтому эту стратегию нельзя использовать повсюду, местные законы и правила требуют этого.

Тепловое колесо AHU, тепловое колесо

Еще одна разновидность, с которой мы можем столкнуться, — это тепловое колесо. Это очень часто встречается в более новых компактных кондиционерах. В нем используется большое вращающееся колесо, половина которого находится внутри потока отработанного воздуха, а половина — внутри забора свежего воздуха. Колесо будет вращаться, приводимое в движение небольшим асинхронным двигателем, при вращении оно забирает нежелательное тепло из выхлопного потока и поглощает его материалом колеса. Затем колесо вращается в поток всасываемого свежего воздуха, этот воздух имеет более низкую температуру, чем поток выхлопных газов, поэтому тепло будет передаваться от колеса в поток свежего воздуха, который, очевидно, нагревает этот входящий поток воздуха и, таким образом, снижает потребность в нагревательный змеевик. Это очень эффективно, но некоторое количество воздуха будет просачиваться из выхлопной трубы в поток свежего воздуха, поэтому его нельзя использовать во всех зданиях.

Пластинчатый теплообменник AHU

Другая версия, с которой мы можем столкнуться, — это воздушный пластинчатый теплообменник.При этом используются тонкие листы металла для разделения двух потоков воздуха, чтобы они не соприкасались и не смешивались вообще, разница температур между двумя воздушными потоками вызовет передачу тепла от горячего выхлопного потока через металлические стенки теплообменник и в поток холодного всасывания.

Приточно-вытяжная установка

Определение вентиляционной установки из стандарта ANSI / AHRI 430-2009 гласит, что это «заводской закрытый узел, состоящий из вентилятора или вентиляторов и другого необходимого оборудования для выполнения одной или нескольких функций циркуляции, очистки, нагрева. , охлаждение, увлажнение, осушение и перемешивание воздуха…. »

AHU используется для управления следующими параметрами помещения.

• Температура
• Влажность
• Движение воздуха
• Чистота воздуха

Проточный или Продувочный

В основном используются два типа вентиляционных устройств: «Проходной» или «Продувочный».

В вытяжном вентиляторе типа вентилятор втягивает воздух через смесительную камеру, фильтры и охлаждающий змеевик перед выпуском его из выпускного отверстия вентилятора в кондиционируемое пространство или в сеть воздуховодов. Конструкция может быть вертикальной или горизонтальной. В этом случае секция перед вентилятором имеет отрицательное давление.

В аппарате Blow-Through типа вентилятор продувает воздух через смесительную камеру, фильтры и охлаждающий змеевик, прежде чем направить его в кондиционируемое пространство или систему воздуховодов. В этом случае участок после вентилятора имеет положительное давление.

Вентиляционная установка, где (1) приточный воздух, (2) секция вентилятора, (3) виброизолятор, (4) охлаждающий змеевик, (5) фильтр и (6) воздуховод смешанного воздуха.

Компоненты вентиляционной установки

Вот некоторые из компонентов вентиляционной установки, которые могут входить в состав оборудования.

Корпус

Корпус, в котором находятся все остальные компоненты AHU, обычно изготавливается из металла, некоторые окрашены для предотвращения коррозии.

В секциях, где расположены вентиляторы и змеевик, используется полиуретановая пена или полиуретан толщиной 1-2 дюйма для их изоляции и предотвращения конденсации на панели. Сливной поддон также используется в качестве меры предосторожности в случае конденсации воды.

Вентилятор

Центробежный вентилятор используется для циркуляции воздуха к различным частям секций в здании. Типичные типы доступных вентиляторов: с обратным наклоном, с загнутыми назад лопатками, изогнутыми вперед и с аэродинамическим профилем.

Выбор вентилятора будет зависеть от объема воздуха и статического давления, необходимого для системы. Обычно для этого разработчик системы использует специализированное программное обеспечение.

Чтобы уменьшить влияние вибрации на панель, двигатель и вентилятор обычно устанавливаются на виброизоляторе, за исключением случаев, когда приводной узел находится вне кожуха вентилятора.

В последние годы использование системы переменного расхода воздуха (VAV) становится все более популярным, поскольку объем выпускаемого воздуха может изменяться в зависимости от условий нагрузки. Если нагрузка высока, скорость вентилятора будет выше, а если нагрузка ниже, скорость вентилятора будет ниже.

Скорость вентилятора изменяется с помощью преобразователя частоты вместо обычного двигателя, такого как двигатель PSC. Преобразователь частоты обеспечивает лучший контроль скорости вентилятора, так как теперь можно использовать весь диапазон скорости вентилятора от сверхнизкой до сверхвысокой в ​​зависимости от требуемых условий нагрузки.

Эта технология позволила более рационально использовать энергию и находится в тандеме с переходом на более экологичную энергию.

Охлаждающий змеевик

Охлаждающий змеевик используется для охлаждения и осушения воздуха.В зависимости от конструкции системы для использования доступны охлаждающие змеевики DX (с прямым расширением) и CW (с охлажденной водой).

Эти катушки расположены рядами с разным шагом ребер. В конструкции катушек использованы алюминиевые ребра и медные трубки. Гидрофильные ребра, устойчивые к коррозии, также используются из-за их более низкой стоимости и меньшего сопротивления скорости воздуха.

Фильтры

Фильтры предназначены для удаления из воздуха частиц и загрязнений различных размеров.Тип используемого воздушного фильтра во многом зависит от области применения системы.

Панельный фильтр имеет плоскую прямоугольную форму и обеспечивает минимально низкую эффективность фильтрации, приемлемую для индустрии кондиционирования воздуха. Фильтр высокой скорости расположен вертикально, тогда как фильтр низкой скорости имеет V-образную форму. Типичная скорость воздуха, проходящего через фильтры, находится в диапазоне 2-3 м / с.

HEPA-фильтр очень эффективен и может достигать эффективности до 99.97%, удаляя из воздуха мельчайшие частицы и переносимые по воздуху бактерии. Обычно он используется в чистых помещениях, таких как цеха производства полупроводников, операционные и критически важные процессы.

Электростатический фильтр используется для удаления частиц из воздуха с помощью сильно заряженных электродов, которые ионизируют воздух. Мешочный фильтр удаляет частицы пыли и выбрасывается после использования. Рулонный фильтр используется для высокоскоростной фильтрации, когда использованная часть скатывается автоматически / вручную.

Увлажнители

Зимой уровень влажности воздуха может быть низким, что вызывает дискомфорт для пассажиров. Влажность воздуха повышается с помощью увлажнителей. Вот наиболее часто используемые увлажнители:

Распылитель Тип имеет коллектор и распылительные форсунки, которые распыляют воду под давлением 15 фунтов на квадратный дюйм или более.

Паровой поддон Тип имеет поддон и нагревательный змеевик для нагрева воды в поддоне. Испарение воды, вызванное нагреванием, увеличивает уровень влажности окружающего воздуха.

Паровая решетка Тип имеет крошечные отверстия на трубе для распределения проходящего через нее пара. В этом случае вода, которая нагревается для производства пара, подаваемого в сеть, кондиционируется для предотвращения попадания запаха в комнату.

Смесительный бокс

В этом боксе есть воздухозаборники, которые прикреплены к заслонкам. Это место, где наружный воздух и возвратный воздух смешиваются, чтобы обеспечить правильную пропорцию воздуха, который распределяется в кондиционируемом помещении.

Вернуться на домашнюю страницу вентиляционной установки

Оптимальное управление температурой приточного воздуха в вентиляционной установке во время циклов экономайзера

Abstract

Большинство вентиляционных установок (AHU) в коммерческих зданиях имеют цикл воздушного экономайзера для естественного охлаждения при определенных условиях наружного воздуха. Во время цикла экономайзера заслонки наружного и возвратного воздуха регулируются для достижения заданной температуры приточного воздуха. Температура приточного воздуха обычно устанавливается на уровне 55 F (13 ° C) для контроля влажности в помещении.Однако осушение воздуха не требуется, если наружный воздух сухой. Между тем, помещение может иметь меньшую охлаждающую нагрузку из-за потери тепла в оболочке и / или изменения расписания обитателей. Эти факты дают возможность использовать более высокую температуру приточного воздуха для уменьшения или исключения механического охлаждения и повторного нагрева клеммной коробки. Напротив, более высокая температура приточного воздуха требует увеличения воздушного потока, а также мощности вентилятора. Таким образом, формируется вопрос оптимизации, с помощью которого определяется оптимальная температура приточного воздуха для минимизации общего потребления энергии.В этой статье устанавливается модель энергопотребления в установившемся режиме для систем AHU под экономайзером, а затем используется метод аналитической оптимизации для поиска оптимальной уставки температуры приточного воздуха для минимизации затрат на энергию. В этом документе представлено моделирование энергопотребления системы AHU, оптимизация температуры приточного воздуха, моделирование экономии энергии и разработка последовательности управления.

Особенности

► Мы разрабатываем модели энергопотребления и стоимости кондиционеров (AHU) во время циклов экономайзера.► Мы оптимизируем температуру приточного воздуха для агрегатов, чтобы минимизировать затраты на электроэнергию для агрегатов. ► Мы разрабатываем конфигурацию системы управления и последовательность действий для оптимального управления. ► Результаты моделирования показывают, что экономия энергии может достигать 90%.

Ключевые слова

Энергоэффективность

Естественное охлаждение

Приточно-вытяжная установка

Оптимизация

Control

Рекомендуемые статьиЦитирующие статьи (0)

Полный текст

Copyright © 2012 Elsevier B.V. Все права защищены.

Рекомендуемые статьи

Ссылки на статьи

Что такое кондиционер? — Основы AHU

В коммерческих HVAC кондиционеры или кондиционеры (AHU) используются для циркуляции кондиционированного воздуха в помещении. В этой статье мы объясним концепцию кондиционеров и объясним, как они работают.

После того, как мы объясним, как работают кондиционеры, мы рассмотрим несколько примеров воздухообрабатывающих устройств. Мы также рассмотрим различные компоненты, из которых состоит кондиционер.

Что такое кондиционер?

Проще говоря, кондиционеры — это устройства, используемые для создания кондиционированного воздуха и его перемещения в пространстве. Воздухоочистители бывают разных форм и размеров, но обычно представляют собой вентилятор, фильтр и змеевик, заключенные в большой металлический ящик. Они используются для кондиционирования воздуха внутри помещения.

Ключевым отличием кондиционера является то, что его единственная задача — очищать и кондиционировать воздух. Технически воздухоочиститель не должен обеспечивать источник тепла или охлаждения, он только очищает и кондиционирует воздух.

Как работает установка для обработки воздуха?

В своей простейшей форме обработчик воздуха состоит из вентилятора, продувающего воздух через фильтр и теплообменник. Для этого вентилятор в воздухообрабатывающем устройстве забирает без кондиционирования воздух из замкнутого пространства в здании, например, в офисе, коридоре, классе.

Большинство кондиционеров также подает немного наружного воздуха — это необходимо для того, чтобы в помещении всегда был чистый свежий воздух, а не один и тот же рециркулируемый воздух снова и снова.Важно подавать в помещение свежий воздух, чтобы предотвратить высокий уровень CO2 и застоявшийся воздух.

Как рециркулирующий, так и наружный воздух попадают в часть AHU, называемую смесительной камерой. Камера смешивания — это отсек, в котором два воздушных потока смешиваются друг с другом перед прохождением через остальную часть воздухоподготовителя.

Затем воздух проходит через фильтр. Когда воздух проходит через фильтр, частицы попадают в фильтр и удаляются из воздушного потока. Фильтрация — один из ключевых аспектов устройства обработки воздуха, поскольку очистка воздуха выполняет две функции:

1. Помогает предотвратить механические проблемы, связанные с накоплением частиц. Скопление пыли и грязи внутри вашего воздухообрабатывающего агрегата может нанести ущерб его работе, что приведет к выходу некоторых деталей из строя. Грязный воздухоочиститель также снизит энергоэффективность.

2. Улучшает качество воздуха в вашем доме. Воздушный фильтр удаляет частицы из воздуха, попадающего в ваш дом, обеспечивая лучшее качество воздуха в вашем помещении.

Затем воздух проходит через теплообменный змеевик. Теплообменник охлаждает или нагревает воздух в процессе, в зависимости от типа воздухоподготовителя:

• Гидравлические вентиляционные установки содержат воду, которая течет через змеевик.Вода может быть горячей или холодной, в зависимости от того, обогревает или охлаждает кондиционер кондиционер. Когда вода протекает через змеевик, змеевик меняет температуру. Вентилятор обдувает змеевик воздухом, который нагревает или охлаждает его.

Схема приточно-вытяжной установки с охлажденной водой

• Приточно-вытяжные установки с прямым расширением (DX) содержат хладагент, который течет через змеевик. Хладагент напрямую обменивается теплом с воздухом, нагнетаемым вентилятором.

Схема установки кондиционирования воздуха с прямым обменом воздуха

Наконец, чистый кондиционированный воздух выталкивается из кондиционера в замкнутое пространство.

Части кондиционера

Практически на каждом пневмообрабатывающем оборудовании есть несколько важных деталей. Каждый кондиционер имеет как минимум вентилятор, змеевик, фильтр и несколько других компонентов:

Вентилятор кондиционера

Этот центробежный вентилятор внутри воздухообрабатывающего агрегата приводится в движение ремнем, прикрепленным к электродвигателю.

Назначение вентилятора — пропускать воздух через устройство обработки воздуха. По этой причине вентилятор часто рассматривается как «сердце» устройства обработки воздуха, причем такие термины, как «устройство обработки воздуха» и «вентилятор устройства обработки воздуха» используются как синонимы. Вентилятор воздухоподготовителя также обычно называют «нагнетателем».

Большинство вентиляторов для кондиционеров — центробежные. Центробежные вентиляторы способны создавать высокое давление воздуха, необходимое для распределения воздуха по удаленным пространствам. Центробежные вентиляторы иногда называют «вентиляторами с беличьей клеткой» из-за того, что они похожи на колесо для хомяка.

Несмотря на то, что все кондиционеры имеют по крайней мере один вентилятор приточного воздуха, некоторые устройства обработки воздуха также имеют вентилятор возврата. Вентиляторы возвратного воздуха обычно используются в более крупных кондиционерах. Вентилятор возвратного воздуха помогает всасывать воздух из помещения в воздухообрабатывающий агрегат. Вентиляторы возвратного воздуха используются, когда воздухообрабатывающему устройству необходимо преодолеть высокое давление, чтобы вернуть воздух из помещения обратно в вентиляционную установку.

Воздушный фильтр

Работа воздушного фильтра заключается в очистке некондиционированного воздуха при его всасывании из внутреннего или внешнего пространства.

Фильтр обычно устанавливается перед другими компонентами, такими как змеевик и вентилятор. Это необходимо для обеспечения очистки воздуха перед взаимодействием с любыми другими компонентами в воздухообрабатывающем устройстве, такими как вентилятор или теплообменник.

Замена грязного фильтра на воздухоочистителе

Зачем воздухоочистителю фильтр? Пыль, грязь и сажа могут накапливаться внутри вашего воздухообрабатывающего устройства и вызывать самые разные проблемы. Если фильтр не используется, грязный воздух проходит через воздухоочиститель, что в конечном итоге ухудшит его работу.

Воздушный фильтр также служит для удаления частиц из воздуха, которым вы дышите, поэтому в ваш дом поступает только чистый воздух. Использование недостаточно эффективного воздушного фильтра может вызвать проблемы с дыханием, особенно если у вас есть домашние животные или у вас есть аллергия.

В зависимости от области применения может быть более одного набора фильтров, через которые проходит воздух. Обычно в воздухообрабатывающих установках предусмотрены предварительный и конечный фильтры, в которых для очистки воздуха перед его прохождением через высокоэффективный конечный фильтр используется менее эффективный воздушный фильтр.

Некоторые устройства обработки воздуха включают устройства контроля перепада давления для измерения падения давления на фильтрах. Чем грязнее становится фильтр, тем выше перепад давления. Фильтры с высоким MERV также вызывают уменьшение воздушного потока. Следует контролировать падение давления на фильтрах, поскольку высокое падение давления может снизить эффективность вентиляционной установки.

Змеевик теплообменника

Змеевик кондиционера предназначен для кондиционирования воздуха, проходящего через него.Есть много разных типов теплообменников, разных форм и размеров. Но в целом их можно разделить на две категории, в зависимости от того, как они обмениваются теплом.

Теплообменник нагревает или охлаждает воздух одним из двух способов:

1. Теплообменники прямого действия работают за счет прямого обмена теплом с горючим газом или рабочей жидкостью хладагента. Электронагреватели также считаются прямыми теплообменниками.

2. Непрямые теплообменники используют промежуточную жидкость, такую ​​как охлажденная вода или пар, для кондиционирования воздуха.В этом случае промежуточная жидкость используется для передачи тепла от удаленной системы, которая нагревает или охлаждает воду с помощью сгоревшего газа или хладагента.

Теплообменники обычно изготавливаются из меди или алюминия, с ребрами, выступающими из поверхности змеевика. Ребра помогают в передаче тепла от жидкости к воздушному потоку. Форма змеевика обычно включает в себя несколько витков или изгибов, чтобы обеспечить максимальную теплопередачу за несколько проходов.

Когда жидкость движется внутри змеевика, ребра способствуют передаче тепла от жидкости к воздуху или от жидкости, в зависимости от того, является ли это змеевиком нагрева или охлаждения.

Жидкость в охлаждающих змеевиках течет в направлении, противоположном воздушному потоку. Это называется противоточной схемой.

Если жидкость в змеевике представляет собой охлажденную или горячую воду, вода, которая входит в змеевик, подается снизу змеевика и выходит через верх. Это необходимо для удаления воздуха из системы, так как воздух будет подниматься из-за своей плотности.

Если жидкостью в змеевике является пар, то пар должен поступать через верхнюю часть змеевика, чтобы конденсат стекал вниз и не препятствовал потоку пара.

Регулирующий клапан

Назначение клапана — контролировать количество воды или газа, проходящего через змеевик. Например, чем больше поток охлажденной воды проходит через змеевик, тем холоднее становится змеевик и тем холоднее становится воздух, проходящий через змеевик.

Клапаны

обычно управляются электронным приводом, который открывает или закрывает клапан, в зависимости от температуры внутри помещения.

В других случаях клапан регулируется для поддержания той же температуры приточного воздуха в помещении, в то время как вентилятор изменяет скорость для поддержания температуры внутри помещения.

Например, установка для обработки воздуха с охлажденной водой может управлять своим клапаном для поддержания температуры приточного воздуха 55 ° F в помещении. Если в помещении становится слишком холодно, вентилятор замедляется, чтобы подавать в него меньше воздуха для поддержания температуры.

Воздушная заслонка

Назначение заслонки — контролировать количество воздуха, проходящего через воздухообрабатывающий агрегат.

Регулируемые вручную заслонки обычно размещаются в воздуховодах или на вентиляционных отверстиях помещения.Эти заслонки можно использовать для уравновешивания потока воздуха, который входит и выходит из помещения.

У некоторых заслонок есть приводы, которые могут автоматически открываться или закрываться. Эти регулируемые демпферы будут регулировать свое положение для поддержания точного количества воздуха.

Регулирующие заслонки обычно устанавливаются на воздухозаборнике наружного воздуха обработчика воздуха — эта заслонка используется для регулирования количества наружного воздуха, поступающего в обработчик воздуха.

Воздуховоды

Несмотря на то, что они не являются непосредственно частью воздухообрабатывающего агрегата, большинство воздухообрабатывающих агрегатов включают в себя какие-либо воздуховоды.Воздуховоды — это проходы, которые используются для перемещения воздуха между устройством обработки воздуха и кондиционируемым помещением.

Воздуховоды служат «трубой», соединяющей кондиционер с помещением, которое он кондиционирует. Следовательно, он должен выдерживать давление, связанное с перемещением больших объемов воздуха.

Воздуховоды обычно изготавливаются из листового металла — листовой металл довольно жесткий и может сохранять свою форму.

Flex duct — это длинная трубка, которая легко помещается в неудобных местах.Он обычно используется в окончательной длине воздуховодов, по которым воздух поступает в помещение.

Где находятся кондиционеры воздуха?

Кондиционеры можно найти в большинстве зданий среднего и большого размера. В этих зданиях вы обычно найдете кондиционеры в подвалах, на крышах, в туалете и над потолками.

Выделенный блок наружного воздуха (DOAU) на крыше

В зданиях малого и среднего размера кондиционеры обычно представляют собой устройства обработки воздуха прямого расширения, которые обмениваются теплом с блоком конденсации снаружи.

В больших зданиях кондиционеры обычно являются частью централизованной системы отопления, вентиляции и кондиционирования воздуха, которая способна обеспечивать обогрев или охлаждение всего здания.

Многие бытовые кондиционеры расположены в подвале. Эти воздухоочистители обычно настраиваются для работы с восходящим потоком, когда вентилятор дует вверх в пространство.

Более крупные автономные блоки обычно располагаются снаружи на крыше здания. Вот эти воздухоочистители дуют в космос.

Краткое введение в установки для обработки воздуха

(Источник: amedeoemaja через DepositPhotos)

Что такое установки для обработки воздуха?

Приточно-вытяжная установка (AHU) — это установка, которая обрабатывает (т. е. нагревает, охлаждает, очищает и / или увлажняет), а обеспечивает циркуляцию воздуха в доме или здании. Агрегаты AHU являются компонентами полных систем отопления, вентиляции и кондиционирования воздуха (HVAC).

Основные сведения о приточно-вытяжной установке

AHU — это большие металлические коробки, состоящие из воздуходувки, фильтровальных стоек, шумоглушителей (для снижения шума) и охлаждающих и / или нагревательных змеевиков.Подключенные к воздуховодам системы отопления, вентиляции и кондиционирования воздуха, кондиционеры устанавливаются внутри и снаружи зданий, причем крыша является общей для последних.

Хотя широко известны как большие машины, следует отметить, что кондиционеры бывают разных размеров и с различными конфигурациями. Что касается размера, вы также можете получить внутренние кондиционеры для домов — они известны как оконечные устройства.

Тем не менее, те, кто имеет многоквартирные здания, будут обращать внимание на большие устройства обработки воздуха, такие как агрегаты подпиточного воздуха (MAU).

---

Узнайте больше о том, как HVAC влияет на эксплуатационные расходы здания

---

Компоненты AHU

Как отмечалось ранее, основными компонентами системы AHU являются ее корпус или корпус, вентилятор, нагревательный и / или охлаждающий змеевик , фильтры, увлажнители и смеситель.

Тем не менее, это общие термины, в каждом из которых у вас есть разные варианты, например:

Корпус

Корпус / кожух AHU обычно изготавливается из металла. В нем размещаются внутренние системы AHU, такие как вентилятор, фильтры и т. Д. Помимо защиты этих систем от внешних угроз, таких как вода и пыль, корпус может также содержать дренажный поддон для предотвращения конденсации.

Вентилятор

Центральным элементом AHU является его центробежный вентилятор, который необходим для нагнетания холодного или горячего воздуха в разные части здания.На выбор предлагается множество различных типов вентиляторов, каждый из которых имеет свои уникальные характеристики, преимущества и недостатки.

Ведущие типы вентиляторов AHU:

• Аэродинамический профиль (AF)
• Загнутый назад (BC)
• Наклон назад назад (BI)
• Изогнутый вперед (FC)

Выбор зависит от требования к вашему зданию, которые можно определить с помощью программного моделирования и анализа перед строительством.

Вентилятор состоит из двух основных компонентов: лопасти и двигателя.

Промышленность постоянно работает над обоими направлениями, чтобы повысить энергоэффективность. Например, переменный объем воздуха (VAV) позволяет настроить вентилятор для регулировки его скорости в зависимости от условий нагрузки.

Нагревательный / охлаждающий змеевик

Для обеспечения отопления или кондиционирования необходим нагревательный и / или охлаждающий змеевик. Эти змеевики обычно изготавливаются из меди (трубки) и алюминия (ребра).

Однако вы можете сконфигурировать свои катушки несколькими способами, например, изменить количество ребер, изменить конструкцию ребер и, среди прочего, выбрать один из нескольких вариантов схемы. Ваша цель — выбрать вариант с наименьшей вероятностью коррозии, замерзания и переноса влаги.

---

Сконфигурируйте свой AHU с помощью систем, которые снижают затраты на HVAC и повышают комфорт арендатора

Свяжитесь с нами

---

Фильтры

Фильтры AHU предназначены для предотвращения попадания пыли и других потенциально вредных твердых частиц в зону с кондиционированием . В зависимости от вашего бюджета и потребностей вы можете выбрать один из следующих типов фильтров для ваших нужд HVAC.

Панель

На основании отчетного значения минимальной эффективности (MERV) Американского общества инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE) панельные фильтры являются вашим базовым вариантом с точки зрения производительности и эффективности.

Однако их достаточно для коммерческих, жилых и промышленных зданий, и они являются наиболее доступными вариантами.

HEPA (высокоэффективный воздух для твердых частиц)

В высококачественных фильтрах, которые часто используются в лабораториях и на высокотехнологичных производственных предприятиях, фильтры HEPA могут удалять до 99. 97% частиц размером до 0,3 микрона, что при 0,000012 дюйма — это мельчайшие частицы, такие как пыль, бактерии и другие загрязнители.

Увлажнители

Увлажнители встроены для зимних или холодных сред. Подобно фильтрам и вентиляторам, они доступны в нескольких типах, то есть с типами распылителя, типами паровых кастрюль и типами решетки пара. В общем, идея состоит в том, чтобы кондиционер создавал пар, который поступал бы в комнату.

Смесительная камера

Смесительные камеры, также известные как камеры для смешивания воздуха, смешивают возвратный воздух (т.е.е., воздух, который циркулирует в AHU) и свежий воздух извне для повторной отправки в кондиционируемое / отапливаемое помещение. Несмешанный воздух выходит наружу через выхлоп AHU.

Типы AHU

AHU в основном работают одним из двух способов, т. Е. Сквозным или продувочным.

Проходной	Продувочный
Вентилятор устанавливается на после горелки.	Вентилятор ставится перед горелкой .
Вентилятор AHU втягивает воздух, и затем воздух пропускается через внутреннюю систему AHU (смесительную камеру, фильтры и его охлаждающий змеевик), прежде чем попасть в комнату или зону с кондиционером.	Вентилятор AHU проталкивает воздух через внутреннюю систему перед входом в зону или комнату с кондиционером.

Как выбрать AHU

Выбор подходящего AHU для вашего здания — нетривиальная задача. Существует не только множество различных способов настройки AHU, но и вы должны учитывать свой бюджет и цели эффективности.

Хорошей отправной точкой было бы обратиться к техническим руководствам американских подрядчиков по кондиционированию воздуха (ACCA), таким как ACCA Manual J и ACCA Manual S, чтобы определить ваши требования к охлаждению или обогреву и потребности в размерах. Однако вам следует проконсультироваться с инженерами, имеющими реальный опыт проектирования и установки систем HVAC, прежде чем приступить к проекту AHU.

AirFixture обладает более чем 15-летним опытом поставки систем HVAC в рамках бюджета и в срок для проектов в более чем 25 странах. Обращайтесь к нам и избегайте риска технических препятствий, которых можно избежать, перерасхода средств и других проблем при строительстве, которые затрудняют установку AHU.

Ночной режим и естественное охлаждение — Elevate BCX — Портленд Ввод в эксплуатацию здания

Система автоматизации здания (BAS) способна выполнять сложную последовательность операций всего здания. Две простые последовательности действий, которые приводят к значительной экономии энергии, — это ночной режим и естественное охлаждение. Эти две функции могут выполнять сложная система подачи воздуха или базовый блок на крыше с автономным термостатом.Компоненты (и системы) механического охлаждения и нагрева также выигрывают от этих стратегий, поскольку время работы может быть значительно сокращено, что продлевает срок службы.

Ночной режим: Надлежащее планирование и заданные значения температуры — это наиболее часто упускаемые из виду элементы, которые мы видим, возвращаясь к работе во время проверки годовой гарантии. В периоды как в занятом, так и в незанятом здании требуется тщательное планирование заданных значений для снижения потребления энергии.

Шаг 1: Установите график занятости здания для часов занятости.Это простой способ убедиться, что ваши подразделения работают только тогда, когда это необходимо. Автоматизированные системы зданий позволяют учитывать требования к расписанию праздников, мероприятий и отдельных зон.

Шаг 2: Установите рабочие точки охлаждения и нагрева для максимального сбережения энергии при сохранении комфорта. Чаще всего используются уставки охлаждения 74F и уставки нагрева от 68F до 70F. Регулируемые уставки позволяют вам контролировать комфорт пассажиров, климат и цели экономии энергии.

Шаг 3: Установите ночное понижение, также известное как уставки охлаждения и нагрева незанятости. Эти уставки являются наиболее важными и могут значительно снизить потребление энергии. Уставка охлаждения 80F и уставка нагрева 60F являются общими ночными уставками. Убедитесь, что в режимах отсутствия людей заслонка наружного воздуха остается закрытой, а вентиляционная установка работает в режиме 100% рециркуляции. Поскольку здание пустует, потребность в свежем воздухе не требуется.

Естественное охлаждение: Правильная работа заслонки вентиляционной установки в режиме охлаждения является следующей наиболее распространенной проблемой HVAC, которую мы видим. Особенно в весенний и осенний периоды возможность использовать наружный воздух для обеспечения естественного охлаждения позволяет сэкономить на расходах на электроэнергию, а также повысить качество воздуха в помещении. Для выполнения этой последовательности ваша приточно-вытяжная установка должна быть оборудована регулируемыми заслонками возврата и наружного воздуха. Датчики температуры (или энтальпии) также необходимы вашему BAS, чтобы определить, какой аромат воздуха наиболее подходит для охлаждения (наружный воздух для естественного охлаждения или возвратный воздух для механического охлаждения).
