Узел прохода вентиляции через кровлю: технология монтажа, схемы, видео

Конструктивный узел, отвечающий за вывод каналов воздуховодов и расположенный на участках стыковки со слоями пирога, называется проходным (УП) или вентиляционным. Он является неизменным элементом систем аэрации здания и предусматривается еще на стадии проектирования. Размещаются в верхней части кровли, в ходе монтажа принимаются обязательные меры по обеспечению ее герметичности и надежности. Выбор конкретной разновидности и последовательность укладки зависит от ожидаемых функций выхода, вида покрытия, типа и наклона.

Оглавление:

Устройство воздуховодов
Разновидности и маркировка
Технология монтажа по шагам

Конструкция вентиляционной системы

Основными элементами служат трубы, удаляющие отработанный воздух в атмосферу через специально оборудованные каналы или обеспечивающие приток свежего кислорода. В частных домах обычно выбирается естественная вентиляция кровли, принцип действия которой базируется на конвекционном движении нагретых газов. Приток в данном случае осуществляется из окон и дверей, вывод отработки – через воздуховоды и УП, расположенные в максимально возможной близости к коньку крыши.

Естественной циркуляции достаточно при поддержи внутри помещений влажности в пределах 60 %, химической инертности воздуха и его температуре не выше +80 °С. При отклонении от нормы узлы оснащаются вентиляторами, вывод и приток становятся принудительными. Такая схема рекомендуется при значительных объемах циркуляции, высоком коэффициенте загазованности (часто наблюдается на производственных объектах), большом числе находящихся в здании людей и при необходимости создания микроклимата повышенной комфортности. В частных домах она нужна при наличии твердотопливных котлов в контуре обогрева или размещении в комнатах камина.

Реализация принудительной вентиляции подразумевает установку УП с изменяющимся режимом работы, в том числе регулируемых автоматически. В правильной системе вентиляторы располагаются немного ниже выходов (но не рядом) или в стенах домов и обеспечивают постоянный приток свежего кислорода в объеме, не уступающем отработке. УП не выполняют функции дымохода и не нуждаются в огнезащите.

Виды и маркировка узлов прохода

Размеры, чертежи и технические характеристики регламентированы серией 5.904-45. В зависимости от конструктивных особенностей и назначения выделяют:

1. УП с клапаном и без. Первые отличаются наличием специальной заслонки, перекрывающей потоки и позволяющей функционировать в периодическом режиме. Такие разновидности востребованы в общественных, промышленных и административных зданиях. Бесклапанные изделия имеют самую простую конструкцию и доступную стоимость, их выбирают при обустройстве крыш без необходимости регулировки уходящих потоков.

2. С автоматической и ручной регулировкой. Первые размещаются в системах с установленным и постоянным режимом работы, степень открытия у них меняется путем натяжения или ослабления троса, соединенного с заслонкой. Автоматические подключаются к электронному контроллеру, изменение их настроек не представляет труда.

3. Утепленные и обычные проходки. Изделия с термоизоляционными прослойками из минваты выбираются при необходимости установки УП на большом расстоянии от коньковых планок кровли, в случае значительной длины выступающей части трубы или в регионах с суровым климатом. Неутепленные разновидности востребованы в обычных схемах. Изоляционные прослойки не следует путать с огнезащитными, стандартный верхний предел температуры отработки внутри воздуховода составляет 80 °C, для удаления продуктов сгорания применяются соответствующие дымоходы, а не вентиляционные узлы.

Эти изделия изготавливают из металла толщиной не менее 1,19 мм или нержавеющей стали от 0,6 мм и выше, их внутренние и внешние стенки имеют надежное антикоррозийное покрытие. Диаметр круглых типов варьируется от 200 до 1250 мм, типоразмеры прямоугольных не ограничены. Опорное кольцо превышает сечение патрубка на 3-4 см, максимальная длина всего УП без учета клапана составляет 1 м. При повышенных показателях загазованности, загрязнения, влажности, температуры или воздействии агрессивных сред используются специализированные разновидности, но для частных домов соответствия приведенным условиям достаточно.

Диаметр и форму подбирают исходя из вида воздуховодов. Рекомендуемая формула при этом: D=d+15мм, где d – сечение подключаемой трубы. Выделяют круглые, овальные, прямоугольные и квадратные УП. Хорошие производители поставляют изделия с шаблоном для разреза кровельного покрытия, при отсутствии его делают самостоятельно. Разновидности с вентилятором изготавливают из перфорированной стали и оснащают герметичными пластиковыми трубками для подвода питания, к дополнительным преимуществам относят способности к шумоизоляции.

Стандартный ассортимент включает 11 основных разновидностей с типовыми размерами, маркировка содержит обозначения русскими буквами (УП) и 2 цифровых. Первые цифры кодируют конструктивные особенности, вторые – диаметр узла прохода через кровлю. Выделяют:

УП1 с обозначением от 00 до 10 – без клапана.
УП2 от 00 до 10 – с клапаном и ручным управлением, без кольца для сборки конденсата.
УП2 от 11 до 20 – то же, с кольцом.
УП3 от 00 до 10 – с клапаном, подключенным к исполнительному механизму (ИМ), без кольца.
УП3 от 11 до 20 – то же, с кольцом.
УП4 от 00 до 10 – утепленный, с клапаном, подключенным к исполнительному механизму (ИМ), без кольца.
УП4 от 11 до 20 – то же, с кольцом.

Изделия УП5 (с теплоизолированным клапаном и площадкой под электропривод), УП6 и УП7 (соответственно неутепленные и утепленные, с ручным управлением, искрозащищенные) используются при обустройстве вентиляционных выходов в промышленных зданиях, в частном строительстве в них нет необходимости. Вес УП стандартного размера варьируется от 51,2 до 215,5 кг, эта характеристика учитывается при установке. Варианты с индивидуальными габаритами изготавливают под заказ.

Монтаж узла прохода своими руками

К размещению приступают после прокладки воздуховодов внутри здания, в идеальном случае – одновременно с настилом покрытия крыши. Технология предусматривает применение силиконовых или резиновых уплотнителей или герметика. Схема действий:

1. Определяется точка узла прохода вентиляционной трубы через кровлю. Последний участок воздуховода должен быть максимально приближенным к коньку без повреждения стропильной системы (смещение обрешетки допускается). На ближайшем нижнем его изгибе предусматривается крышка для удаления конденсата.

2. Проводится разметка и аккуратное разрезание покрытия с использованием шаблона. Диаметр вырезаемого отверстия превышает сечение патрубка выхода вентиляции на 30 мм, заходы за края недопустимы. Особого внимания требуют металлочерепица или профлист: материал вначале сверлится внутри обозначенной границы и только потом в него вставляют полотно ножовки, все работы ведут вручную. С аналогичной аккуратностью удаляются все слои пирога.

3. Установка нижних фланцев проходки с закреплением их со стороны чердака, протягивание и присоединение воздуховода.

4. Вставка патрубка, изолирование внутренних слоев пирога стеклотканью или минватой.

5. Укладка защитного фартука вокруг трубы.

6. Надевание юбки, прикручивание ее краев саморезами к кровле, герметизация места примыкания к трубе с помощью хомутов и уплотнителей. На крышах с мягкими и наплавляемыми покрытыми защитный колпак фиксируется герметиком.

7. Установка козырька для защиты воздуховодов от попадания мусора.

В ходе монтажа основным ориентиром служит инструкция производителя. Эти узлы нарушают целостность пирога и представляют серьезную угрозу для герметичности крыши, их нельзя размещать в местах скопления влаги или снега. При организации естественного вентилирования чердака и отсутствии воздуховодов их закладывают одновременно с остальными конструкциями, с подворачиванием слоев паро- и гидроизоляции и фиксацией их к проходной трубе липкой лентой.

При монтаже на кровли с изогнутой поверхностью особое внимание уделяется фартуку и уплотнителю, укладываемому под юбку. Форма последней должна повторять все изгибы волны черепицы или профнастила. Фартук вырезается из листа оцинкованного металла. Его верхний край заводится под коньковую планку, а нижний завершается на 35-45 см ниже точки вывода трубы на крыше. Сильно выступающие изделия дополнительно фиксируются с помощью кронштейнов и расчалок, при высоте ниже 30 см в этом нет необходимости.

Для зданий с плоской кровлей используются УП со стаканами из бетона. Они выводятся через специальные отверстия на плитах перекрытия, предусмотренные проектом, и герметизируются обычным цементным раствором и жидкой гидроизоляцией. Установка защитных козырьков обязательна, чем они надежнее – тем лучше.

Вне зависимости от разновидности участки с вентиляционными узлами периодически осматривают на потерю герметичности, при их обнаружении меры по ее усилению принимаются незамедлительно.

Монтажные стаканы и узлы прохода — СтройВент

Монтажные стаканы МС и узлы прохода кровли МСП предназначены для монтажа крышных вентиляторов Ostberg и O.ERRE на любом виде кровли зданий различного назначения, а также для снижения аэродинамического шума, распространяемого от вентилятора в направлении обслуживаемых помещений.

Выпускаются следующие модификации:

МС – монтажный стакан для монтажа на горизонтальную кровлю;
МС-Ш – монтажный стакан со встроенным шумоглушителем для монтажа на горизонтальную кровлю;
МСП – узел прохода для монтажа на горизонтальную кровлю;
МСП-Ш – узел прохода со встроенным шумоглушителем для монтажа на горизонтальную кровлю;
МСП-α – узел прохода для монтажа на наклонную кровлю. Угол наклона регулируется в диапазоне от 0 до 30° с шагом 5°;
МСП-Ш-α – узел прохода со встроенным шумоглушителем для монтажа на наклонную кровлю. Угол наклона регулируется в диапазоне от 0 до 30° с шагом 5°.

Монтажные стаканы МС и узлы прохода кровли МСП представляют собой снабженный изоляцией толщиной 50 мм корпус, выполненный из оцинкованной стали, на котором закреплен установочный фланец. В нижней части корпуса расположены резьбовые втулки для присоединения воздуховода или других элементов вентиляционной системы. В корпусе предусмотрено два вертикальных кабельных канала для подключения вентиляторов. Монтажные стаканы МС-Ш и узлы прохода МСП-Ш снабжены встроенным шумоглушителем пластинчатого типа, конструкция которого обеспечивает возможность демонтажа шумоглушащих пластин как сверху, так и снизу изделия.

Монтажные стаканы МС и узлы прохода кровли МСП должны быть установлены таким образом, чтобы опорная поверхность для вентилятора располагалась горизонтально.

Модель	А,	B,	С,	F,	E,	H,	Вес, кг		Модель вентилятора
Модель	мм	мм	мм	мм	мм	мм	МСМСП	МС-Ш МСП-Ш	Модель вентилятора
МС(-Ш) 300	300	500	500	—	220	600	13	14	TKS 300, TKS 300 EC
МС(-Ш) 400	410	610	610	—	320	600	16	18	TKS 400, TKH 400, TKS 400 EC, TKH 400 EC
МС(-Ш) 560A	555	755	755	—	470	600	28	33	TKH 560 A
МС(-Ш) 560B	545	745	745	—	470	600	28	33	TKH 560 B
МС(-Ш) 660	645	845	845	—	570	600	32	41	TKH 660
МС(-Ш) 760	745	945	945	—	670	600	47	57	TKH 760
МС(-Ш) 960	945	1145	1145	—	870	600	58	74	TKH 960
МСП(-Ш) 300	300	500	500	—	220	1050	18	21	TKS 300, TKS 300 EC
МСП(-Ш) 400	410	610	610	—	320	1050	24	27	TKS 400, TKH 400, TKS 400 EC, TKH 400 EC
МСП(-Ш) 560A	555	755	755	—	470	1050	43	52	TKH 560 A
МСП(-Ш) 560B	545	745	745	—	470	1050	42	51	TKH 560 B
МСП(-Ш) 660	645	845	845	—	570	1050	54	69	TKH 660
МСП(-Ш) 760	745	945	945	—	670	1050	69	88	TKH 760
МСП(-Ш) 960	945	1145	1145	—	870	1050	85	116	TKH 960
МСП(-Ш) 300-α	300	480	500	685	220	1200	21	25	TKS 300, TKS 300 EC
МСП(-Ш) 400-α	410	590	610	715	320	1260	29	34	TKS 400, TKH 400, TKS 400 EC, TKH 400 EC
МСП(-Ш) 560A-α	555	735	755	757	470	1330	55	67	TKH 560 A
МСП(-Ш) 560B-α	545	725	745	755	470	1330	54	66	TKH 560 B
МСП(-Ш) 660-α	645	825	845	785	570	1380	65	86	TKH 660
МСП(-Ш) 760-α	745	920	945	810	670	1430	88	112	TKH 760
МСП(-Ш) 960-α	945	1120	1145	870	870	1530	117	159	TKH 960
МС(-Ш) 390	395	595	595	—	320	600	15	17	TXP 3M, TXP 6M
МС(-Ш) 550	555	755	755	—	470	600	29	34	TXP 7M, TXP 7T, TXP 8M, TXP 8T
МС(-Ш) 700	705	905	905	—	620	600	46	55	TXP 10M, TXP 10T
МС(-Ш) 890	895	1095	1095	—	820	600	57	73	TXP 12T, TXP 14T, TXP 15T, TXP 18T
МС(-Ш) 940	945	1145	1145	—	870	600	60	77	TXA 71 6T
МС(-Ш) 1220	1220	1420	1420	—	1170	600	78	105	TXA 80 6T
МС(-Ш) 1390	1390	1590	1590	—	1320	600	88	129	TXA 100 6T
МСП(-Ш) 390	395	595	595	—	320	1050	23	27	TXP 3M, TXP 6M
МСП(-Ш) 550	555	755	755	—	470	1050	43	52	TXP 7M, TXP 7T, TXP 8M, TXP 8T
МСП(-Ш) 700	705	905	905	—	620	1050	63	79	TXP 10M, TXP 10T
МСП(-Ш) 890	895	1095	1095	—	820	1050	79	108	TXP 12T, TXP 14T, TXP 15T, TXP 18T
МСП(-Ш) 940	945	1145	1145	—	870	1050	85	116	TXA 71 6T
МСП(-Ш) 1220	1220	1420	1420	—	1170	1050	109	156	TXA 80 6T
МСП(-Ш) 1390	1390	1590	1590	—	1320	1050	124	192	TXA 100 6T
МСП(-Ш) 390-α	395	575	595	710	320	1260	28	32	TXP 3M, TXP 6M
МСП(-Ш) 550-α	555	735	755	757	470	1330	55	67	TXP 7M, TXP 7T, TXP 8M, TXP 8T
МСП(-Ш) 700-α	705	880	905	800	620	1430	85	107	TXP 10M, TXP 10T
МСП(-Ш) 890-α	895	1070	1095	855	820	1530	111	154	TXP 12T, TXP 14T, TXP 15T, TXP 18T
МСП(-Ш) 940-α	945	1120	1145	870	870	1530	116	162	TXA 71 6T
МСП(-Ш) 1220-α	1220	1395	1420	950	1170	1680	177	254	TXA 80 6T
МСП(-Ш) 1390-α	1390	1565	1590	1000	1320	1770	208	323	TXA 100 6T

Для получения консультации и по всем вопросам относительно заказа вентиляционного оборудования и воздуховодов (информации про стоимость воздуховодов) обращайтесь по телефону

+7 (812) 602-60-80 или отправляйте заявку на e-mail post@stroyvent-spb.

ru.

Загрузить файл

Отправляя сообщение вы принимаете политику конфиденциальности и даете согласие на обработку персональных данных

Узел прохода вентиляции через крышу: варианты и правила строительства

Вывести дымоход на крышу — задача эта на первый взгляд не кажется особо сложной. Но на практике все гораздо сложнее: узел прохода вентиляции через крышу должен быть выполнен очень аккуратно и с соблюдением всех технических требований. Ведь должна сохраняться целостность кровельного пирога и обеспечиваться герметичность.

Мы расскажем, как монтировать кровлю в соответствии со строительными нормами. В представленной нами статье анализируются два варианта: для жесткого и мягкого типа покрытия. Основываясь на наших советах, вы прекрасно сможете выполнить работу самостоятельно.

Содержание статьи:

Требования к проходу
Жесткая кровля
Устройство перехода на мягкую кровлю
Особенности монтажа типового проекта
Выводы и полезное видео по теме

Требования к проходу

Разумеется, в месте прохождения через крышу вентиляционной или любой другой трубы необходимо обеспечить достаточную герметичность, чтобы в здание не попала влага. В то же время этот узел не должен препятствовать стоку осадков с поверхности крыши. Еще один важный момент – наличие надежной теплоизоляции.

Верх трубы должен быть защищен от влаги дефлектором. Существуют определенные требования к длине вентиляционной трубы, призванные обеспечить достаточную тягу внутри конструкции, хотя они и не такие строгие, как нормы для дымоходов.

Часто воздухообмен через вентиляцию осуществляется принудительно, с помощью вытяжного вентилятора, который также устанавливается возле примыкания. Этот механизм также должен быть надежно защищен от воздействия атмосферных осадков и других природных факторов. Кроме того, необходимо обеспечить заземление прибора.

Неправильный монтаж данного узла часто приводит к плохому удалению осадков с поверхности, что может привести к преждевременному повреждению кровельного материала. Много неприятностей может доставить вентиляционный канал многоквартирного дома, если он выходит на крышу поперек ската.

Кроме сборки прохода вентиляционного канала через крышу могут понадобиться дополнительные элементы, защищающие конструкцию от атмосферных осадков, улучшающие отвод влаги и т. п.

Гораздо лучше, если площадка расположена вдоль ската , поэтому будет меньше препятствий для стока воды. Оптимальным является расположение крупного переходного узла вдоль хребта. Этот вариант избавляет от необходимости установки дополнительных элементов, снижающих сопротивление вентиляционной трубы схождению осадков.

Серьезной ошибкой при монтаже считается ситуация, при которой передний фартук находится под кровельным листом. Фартук – это конструкция, обеспечивающая плотное прилегание кровли к стенкам трубы. Если нижнюю часть фартука вынести под крышу, вода будет стекать в щель, попадая в кровельный пирог и далее в чердачное пространство.

Принципы монтажа переходного узла системы вентиляции можно использовать и для монтажа других подобных устройств, например, дымоходов

Отсутствие теплоизоляционного слоя способствует появлению перепада температур, что способствует образованию конденсата на поверхности вентиляционных труб. Со временем такая ситуация может привести к повреждению материала конструкции, образованию плесени, окислов, ржавчины и т. д.

Наружная часть вентиляционной трубы, выступающая над кровлей, должна быть защищена от влаги и осадки

В старых вентиляционных каналах обычно предусматривают так называемую выдру — утолщение, позволяющее нагретому воздуху перед выходом на крышу немного остыть. В результате разница температур воздуха и кровельных коммуникаций будет меньше, что снизит вероятность образования конденсата.

В современных домах используются фартуки, с помощью которых полностью герметизируется щель между трубой и кровлей. Прорези для установки фартуков формируют болгаркой. Утепление металлических и пластиковых труб можно выполнить с помощью минеральной ваты или другого подходящего материала.

Для круглого вентканала лучше выбрать промышленную модель переходного узла, так как самостоятельно изготовить такое устройство будет непросто

Иногда для этих целей используют деревянный или металлический короб. Проектируя, следует сразу продумать обустройство прохода через крышу. Специалисты отмечают, что вывести наружу трубу прямоугольного или квадратного сечения гораздо проще, чем круглую конструкцию.

Для обеспечения достаточно плотного прилегания вентиляционной трубы к кровельному материалу обычно используют квадратную втулку, надеваемую поверх трубы. Его заполняют огнеупорным материалом, в основном песком или мелким керамзитом, из-за чего такая конструкция называется «песочницей».

Необходимо вывести вентиляцию над кровлей на высоту равную высоте . Так что нужно обеспечить стабильную тягу. Эта величина зависит от удаленности дымохода от ребра конька.

Узел прохода вентиляции и дымохода через кровлю выполняется после монтажа вентиляционной системы, но до монтажа кровельного пирога и кладки

Узел прохода должен быть надежно закреплен ко всем элементам кровли. Обратите внимание на расстояние между краем трубы и закрепленным над ней. . Он должен быть таким большим, чтобы воздушные массы, проходящие через вентиляционный канал, могли свободно перемещаться.

Жесткая кровля

Для обустройства узла прохода вентиляционного канала через кровлю, покрытую жесткими кровельными материалами (черепица, шифер, профнастил и др.), применяют квадратную конструкцию типа песочницы, зазоры вокруг которых заполнены негорючим теплоизоляционным материалом.

Должна быть слегка отбортована для предохранения теплоизоляции от контакта с влагой непосредственно на трубе. Вокруг металлической прямоугольной втулки необходимо установить четыре части фартука, которые в итоге перекрывают линию контакта трубы с крыша со всех сторон.

Сначала устанавливается нижняя часть, затем монтируются боковые части, после чего сверху можно поставить элемент фартука. Горизонтальную часть части фартука, расположенную над остальными, следует поместить под кровельный материал. Остальные, т.е. боковые и нижние элементы монтируются поверх крыши.

Перед началом монтажа промузла для перехода вентиляции через кровлю рекомендуется изучить устройство этого элемента и учесть рекомендации производителя

Стяжка — длинный кровельный желоб, который должен быть предусмотрен для конструкции крыши. Довольно часто при монтаже вентиляционного проходного узла можно обойтись без такого элемента. Для уточнения этого момента рекомендуется обратиться к опытному кровельщику.

Фартук можно приобрести в готовом виде, но такую конструкцию несложно сделать самому. Для этого используют оцинкованный кровельный лист толщиной 0,5 мм. Более толстый рубероид использовать нежелательно, так как его будет сложнее сгибать для придания необходимой формы.

Разность температур воздуха внутри и снаружи вентиляции может привести к образованию конденсата внутри конструкции, поэтому часть вентиляционного канала рекомендуется утеплить

Но тонкую жесть для этих целей брать не следует, так как она не имеет достаточного надежность. Размер фартука должен соответствовать размеру волны материала, который используется для кровли.

Для монтажа узла перехода под металлочерепицу вертикальная часть фартука выполняется длиной в две кровельные волны, а горизонтальная — в три раза больше длины волны.

Данные размеры предназначены для создания достаточно большого фартукового подхода к горизонтальной плоскости трубы и наклонной плоскости покрытия для предотвращения даже случайных брызг под кровельный материал. Фартуки также монтируются с нахлестом элемента, установленного сверху, на часть, расположенную снизу.

Оптимальным считается перекрытие, равное ширине одного из них, но такое положение не всегда достижимо. Так, нахлест верхних и боковых элементов фартука будет скрыт под кровельным материалом, установить детали в правильное положение затруднительно.

А вот с наложением нижней и боковых частей фартука такой проблемы нет, рекомендуется точно выдерживать необходимые размеры. При необходимости размеры частей фартука после установки можно подкорректировать с помощью ножниц по металлу.

Отбортовка должна производиться только для верхних и боковых элементов. Для днища такая подгонка не нужна, так как влага с него спускается на скат крыши и, возможно, на стяжку.

При правильном монтаже узла перехода вентиляционного канала подкровельное пространство будет надежно защищено от атмосферных осадков и влаги

Этот элемент можно установить поверх кровли для оптимизации отвода влаги. В такой ситуации следует сделать небольшой изгиб в сторону завязки на нижней части фартука.

Кроме того, требуется нижняя отбортовка. Если установка стяжки не предусмотрена конструкцией, то нижняя отбортовка на фартуке не нужна, а выпуск для влаги следует сделать больше.

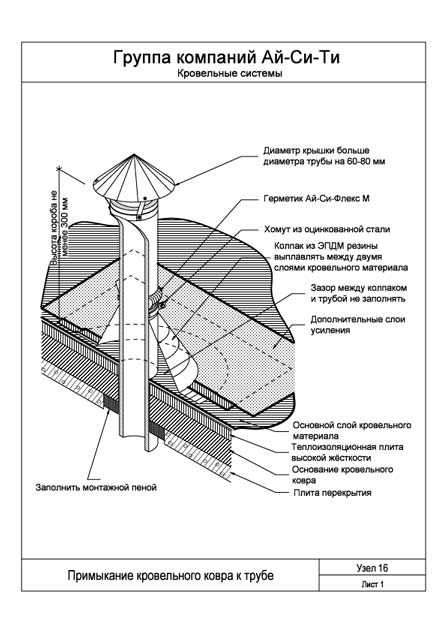

Устройство перехода на мягкой кровле

Кровельные конструкции для мягких кровель имеют некоторые особенности, которые отражаются в порядке монтажа вентиляционного прохода. Скаты на такой крыше обычно выполняют с уклоном от 12º и выше.

Штучный кровельный материал не подходит для устройства малоуклонных конструкций, т.к. отличается большим количеством стыков и швов. Обустройство проходного узла в скатной кровле необходимо продумать еще на этапе выбора оптимального варианта.

При монтаже проходного узла часть, развернутую к коньку крыши, заводят под лист рубероида, чтобы влага не попала в зазоры и не повредила утеплитель

Перед началом работ по устройству вентпрохода , следует выяснить, в какую сторону наклонена крыша. Если проходной узел устанавливается на жесткую кровлю до начала кровельных работ, то в этой ситуации необходимо предварительно раскатать основную площадь кровельного ковра.

После этого сделать тепловой узел и установить теплоизоляционные материалы. Дальнейшие действия зависят от формы кровельного узла. Для элемента с круглым сечением потребуется установка всего двух деталей, а вот узел квадратной конфигурации монтируется с использованием четырех составляющих.

Вместо жестких фартуков, которые были описаны выше, здесь понадобятся отрезки наплавляемого рубероида. Их закрепляют на крыше и на проходном узле. Процесс крепления начинается снизу, затем от середины к краям, после чего фиксируется верхняя часть вагонки.

К высоте установки вентиляционных труб над уровнем крыши предъявляются те же требования, что и к установке дымоходных каналов. Проще говоря, высота стояков принимается равной высоте дымоходов. Часто их устраивают рядом, в той же шахте

Отдельные элементы устанавливаются таким образом: сначала нижняя, затем боковая, завершают монтаж закреплением верхней крепи. Конечно, все эти детали должны иметь некоторый перехлест, но требования к его размерам не такие жесткие, как при устройстве прохода под жестким кровельным материалом.

От скатной крыши быстро и регулярно отводятся потоки атмосферных вод, поэтому значительное перекрытие в данной ситуации не нужно. Но низкий уровень зимних осадков на крыше может создать еще одну проблему. В местах стыков кровельный материал может расслаиваться при длительном контакте с влагой.

Мягкие кровельные материалы обычно укладывают на скаты с небольшим уклоном. В любом случае следует учитывать направление уклона.

Чтобы не допустить подобной ситуации, следует уделить особое внимание качеству монтажа гибкой кровли, точно соблюдать все требования технологии монтажа. Говоря простым языком, кровельный лист должен быть правильно прогрет и надежно прижат. В этом случае можно использовать технику шлепания или использовать специальный валик для прикатывания гонта.

Захлопывают простыню с помощью рукавицы, в которую вшит кожаный язычок. Валик больше подходит для работы по тонким кровельным материалам. Если используется многослойный материал, монтаж большого узла обычно осуществляется с использованием двухслойных накладок.

Для небольшого элемента можно использовать только один слой. Круглый проход небольшого диаметра оформляется двумя большими пластинами с горизонтально отогнутой «юбкой».

Сначала установите нижний элемент, затем верхний. При монтаже лист предварительно подогретого материала нужно немного подтянуть, чтобы обеспечить надежное покрытие вентиляционных коммуникаций и необходимый нахлест.

Особенности монтажа типового проекта

Узлы проходки вентиляционных коммуникаций промышленного производства выполняются в соответствии с требованиями ГОСТ-15150. Считается, что температура воздуха внутри коммуникационной трубы не должна превышать 80 градусов, а влажность потока должна быть в пределах 60%.

Место прохождения вентиляционной трубы через крышу обычно имеет квадратную конфигурацию, это необходимо учитывать при выборе формы воздуховода и типа примыкания

Для расчета сборки прохода следует учитывать такие показатели, как угол наклона ската и расстояние от элемента до конька крыши.

Типовой переходной узел может быть выполнен в следующих вариантах:

с конденсатным кольцом или без него;
с изолированным или обычным клапаном или без клапана;
с ручным или механическим управлением для клапана;
с защитой от искр или без нее и т. д.

Перечисленные параметры могут различаться в зависимости от ситуации. Например, нет необходимости устанавливать механический клапан, если система стабильна и не нуждается в постоянной регулировке. Также возможно изготовление площадки для бурения на заказ.

Типовые узлы проходки через кровлю, изготавливаемые на промышленных предприятиях, весьма разнообразны, их выбирают в зависимости от размеров трубы и особенностей кровли

Конструкции этого типа изготавливаются из полимеров, нержавеющей стали с толщиной 0,5-0,8 мм и черной стали 1,5-2 мм. Сечение готового переходного узла может быть круглым, овальным, квадратным или прямоугольным. Конкретная модель выбирается в зависимости от типа кровельного материала и параметров вентиляционной трубы.

Хотя узлы проходки зарубежного производства, как правило, качественные, они не всегда адаптированы к местным климатическим условиям, поэтому не помешает внимательно изучить предложения отечественных производителей.

Обычно маркируются следующим образом:

буквы УП с индексом от 1 до 10 обозначают исполнение без конденсаторного кольца и клапана;
индексы от 2 до 10 обозначают устройства с ручным клапаном, без кольца;
Обозначение УПЗ присваивается устройствам со специальной площадкой для привода клапана, что предусмотрено конструкцией.

В комплекте готовых моделей переходных узлов имеются закладные болты и гайки, которые крепятся к деревянным конструкциям, железобетонные стаканы, предназначенные для установки. Для теплоизоляции с успехом используется минеральная вата, которую рекомендуется защищать слоем стекловолокна.

При необходимости установки вентиляционной установки с защитным клапаном обратите внимание на предназначенную для него трубу. К нижнему фланцу этого элемента должен быть присоединен вентиль. Верхний фланец предназначен для фиксации положения воздуховода. В качестве крепежа для брекетов используются хомуты и скобы.

Для дополнительной защиты вентиляционного стояка от влаги необходимо использовать юбку. Коллектор конденсата приварен к трубе.

Предназначен для удаления влаги из воздушных масс, движущихся по вентиляционному каналу. Для управления клапаном используется механический узел, который следует установить на предназначенную для него полку.

Этот элемент нельзя устанавливать рядом с кольцом для сбора конденсата, чтобы сохранить целостность всех элементов раковины. Типовые модели узлов обычно монтируются до начала кровельных работ: сначала монтируются воздуховоды вентиляционной системы, затем проход, а уже после этого монтируется кровля.

Рекомендуется по окончании работ загерметизировать все стыки, в том числе примыкание элементов площадки к кровле.

Для этого:

очистить поверхность трубы и крыши от загрязнений;
дно воздуховода и прилегающую часть крыши обклеить фольгированной бумагой;
заполните отверстия герметиком.

Эти меры помогут защитить проходку от влаги и создадут дополнительную теплоизоляцию конструкции.

Рекомендуемая нами ознакомит Вас непосредственно с правилами монтажа вентиляционной системы, в которых подробно описаны нюансы проектирования и организации.

Выводы и полезное видео по теме

Видео, демонстрирующее монтаж прохода вентиляционной трубы через кровельную систему, позволяет получить представление об особенностях данного вида работ:

Установка этого важного элемента не слишком сложно выполнить. Но нужно строго соблюдать требования технологии монтажа, чтобы исключить задержку влаги на поверхности кровли и проникновение ее под покрытие.

Расскажите о том, как вы устроили проход вентиляционной трубы через чердак и кровельный пирог своими руками. Не исключено, что вы знаете технологические тонкости, которые будут полезны посетителям сайта. Пожалуйста, пишите комментарии в блоке ниже, размещайте фото и задавайте вопросы по теме.

От прохудившейся крыши к соломенному дому… История прекрасной виллы Barosund

Волны бьются об отвесные скалы на одном из островов живописного финского архипелага Инга. На небольшом холме примерно в 70 километрах к западу от Хельсинки стоит дом EcoCocon Кристиана Халлберга, гордо смотрящий на море.

Но так было не всегда. Представьте себе протекающую крышу, просачивающуюся в ваши стены, и накапливающиеся проблемы. Проходит время, и вдруг ваш дом оказывается на грани разрушения, и что-то отчаянно нужно делать.

Это путешествие дома, который вот-вот рухнет, но сегодня стоит прочно и крепко, прочная крепость на земле. свежий архипелагский воздух.

То, что начиналось как проблема, стало чем-то экстраординарным

Проблемы начались в 1980-х годах и с каждым годом усугублялись. Дедушка Кристиана сам построил оригинальный дом в 1956 году. Второй дом последовал за ним на той же земле, на острове площадью 7 гектаров.

Тогда казалось блестящей идеей соединить новый дом со старым. Без лишних слов два крыла нового дома были присоединены к исходному. Все выглядело великолепно.

Но после соединения двух конструкций возникла новая череда проблем.

Скандинавия, конечно, не застрахована от дождя, и между стыком двух домов внутрь начала просачиваться вода. Это было нелегко исправить. Вода заливала стены и наносила непоправимый ущерб.

Первоначальные идеи починить только протекающую крышу вскоре оказались очень оптимистичными.

«Сначала мы думали починить только крышу, а оказалось, что надо все это дело перестраивать. Утечка была настолько обширной, что остается загадкой, что дом вообще сохранился».

Пришел архитектор, который помог установить, что можно сделать. Во время работы он очень тепло отзывался о соломенных домах, которые казались Кристиану необычными.

«Мы вообще никогда не слышали об этой концепции и знали только о глиняных домах. Но когда вы слышите о чем-то экзотическом, например, о соломенных домах, вам становится очень любопытно и хочется узнать больше. Мы должны посетить EcoCocon. Потребовалось всего пять минут, чтобы понять: это определенно то, к чему мы должны стремиться. Это оказалось правильным решением, особенно для дома на архипелаге».

Это было началом чего-то совершенно нового для Кристиана. Его видение менялось в процессе, и, в конце концов, почти весь дом был адаптирован.

Однако в конце концов он был этому очень рад. То, что начиналось как проблема, требующая решения, вскоре полностью превратилось в проект исключительной красоты.

«Это закончилось тем, что мы полностью снесли старый дом, оставив только два крыла с обоих концов», — говорит Кристиан.

Вход внутрь

Стук и вход, Кристиан ведет нас внутрь. Мы выходим в по-настоящему открытое и яркое жилое пространство, центральное место, которое составляет среднюю часть дома.

Впечатляюще большие окна выходят на море, и вид из окна потрясающий. Но, несмотря на такие большие окна, дом действительно хорошо утеплен и уютен. Кристиан закрывает все двери и окна, чтобы продемонстрировать, и становится внушительно тихо. Когда он зажигает очаг, так удивительно чувствовать, что дом так быстро нагревается.

Местонахождение: Финляндия, к востоку от Хельсинки, в месте под названием Сипоо. Не место, известное теплыми температурами.

Но с пятью детьми (двое своих и трое бонусных) и тремя собаками важно, чтобы все было ровно, аккуратно и в полном комфорте.

В случае с Кристианом проект начался как средство решения проблемы, но для большинства это выбор на этапе проектирования. Соломенные дома — это живые дома, которые дышат. При попадании влаги они быстро сохнут. Соломенные дома также гармонируют с окружающей средой. Это идеально даже здесь, когда дом находится так близко к морю. Дом просто един с природой: сухой воздух архипелага прекрасно сочетается с натуральными материалами, создавая действительно приятный воздух в помещении.

Выйдя на улицу, мы видим, что находимся настолько близко к морю, насколько это вообще возможно: от соломы до воды всего восемь метров. Место, где природа встречается с природой.

Когда он хочет, он с семьей отправляется на лодке в Барёсунн, на большой остров площадью 7 гектаров. Есть лодочные маршруты, один из которых занимает пять минут, а другой — пятнадцать минут, как только они перегрузят то, что им нужно, из машины в лодку. Зимой, когда море как следует замерзнет, он может покататься там на снегоходе. Тогда он сможет свернуться калачиком в своем маленьком коконе, как он это называет.

«Раньше мы слышали крики чаек снаружи, но теперь мы их даже не слышим. Если мы закроем дверь, она станет совершенно бесшумной», — говорит Кристиан, который также считает, что иногда она слишком хорошо изолирует.

«Под слишком хорошо я подразумеваю, что если вы слишком долго будете разжигать уютный огонь летом, будет почти слишком жарко».

Теплое место

В доме находится старомодная печь с мельницы Хогфорс, рядом с недавно построенным камином со встроенной печью для выпечки и большим резервуаром для воды. Вершина новой финской технологии сжигания, она нагревает воду для бытовых нужд одновременно с потрескиванием огня. Это быстро.

В доме также имеется естественная вентиляция, что означает, что воздух из помещения выходит через воздуховоды и заменяется новым свежим воздухом, поступающим через небольшие отверстия в здании. Большая печь обогревает дом, воду для бытовых нужд и баню.

Что касается ванной комнаты, то душевой уголок и раковина отделаны таделактом, что является древним методом из Марокко. В нем используется штукатурка на основе извести, смешанная с оливковым мылом и отполированная натуральным или керамическим камнем, что делает все водонепроницаемым самым естественным образом.

«Солома — непревзойденный натуральный материал, который также изменил мое мировоззрение. Я многое узнал о том, какой вред могут нанести природе обычно используемые материалы», — говорит Кристиан.

Кристиан работает в Oceanvolt, финской компании, производящей электродвигатели для прогулочных лодок. Яркой целью компании является очищение жизни на лодках, поэтому, возможно, было естественным, что его привлек более экологичный способ строительства.

Дом EcoCocon был построен непосредственно на месте компанией The Natural Building Company Oy (теперь SustainaBuild Oy). Конструкция была немного сложнее, так как ее нужно было адаптировать к пространству между крыльями, а на строительство здания между деревянными крыльями ушло год и 3 месяца.

Внутри стены облицованы глиной в три слоя разных оттенков от белого до терракотового, что придает дому характер и глубину, с использованием глины эстонской фирмы Saviukumaja.

В здании также нет металлических стержней или болтов, так как балка, на которой держится дом, использует приводные узлы.

Краткая карта дома

В западном крыле находится главная спальня с окнами на юг, откуда открывается фантастический вид на море. Зимой спать слишком холодно, так как эта часть не имеет соломенной конструкции.

В западном крыле находится кухня, также без соломенной изоляции, которая выходит на юг и юго-запад.

Здание между двумя крыльями — недавно построенный соломенный дом. Есть жилые помещения, спальни, сауна и ванная комната.

На крыше дома металлическая крыша Rheinzink. Он изготовлен из титано-цинкового сплава, который не ржавеет благодаря чистоте цинка 99%, что идеально подходит для дома на архипелаге.

Его основание стоит на фундаменте из литых столбов, а крылья стоят на литом твердом грунте, заполненном песком.

Наружная часть дома покрыта слоями древесного волокна, что позволяет ему соответствовать стандарту пассивного дома в более холодном климате. В частности, используется древесина сосны Finnstamm Heartwood. Это позволило ей выдержать суровый климат архипелага.

В будущее…

Покидая этот прекрасный остров, мы благодарны за уникальную возможность воочию увидеть утонченный, традиционный и уютный дом, который, я уверен, вдохновит других так же, как он вдохновил нас.

Для Кристиана важно то, что теперь у него есть теплый, безопасный и надежный дом — конечно, водонепроницаемый — который обеспечивает идеальную атмосферу и комфортную жизнь в будущем.

Фото: Кристиан Халлберг, Тийна Терво и EcoCocon.

Основано на оригинальной статье Нины Герги в Kloka Hem, шведском журнале, посвященном экологическому строительству и дизайну интерьеров.
